岸边集装箱起重机总体设计

49页 13000字数+说明书+5张CAD图纸

内封.doc

卷筒装配图.dwg

卷筒装配图.exb

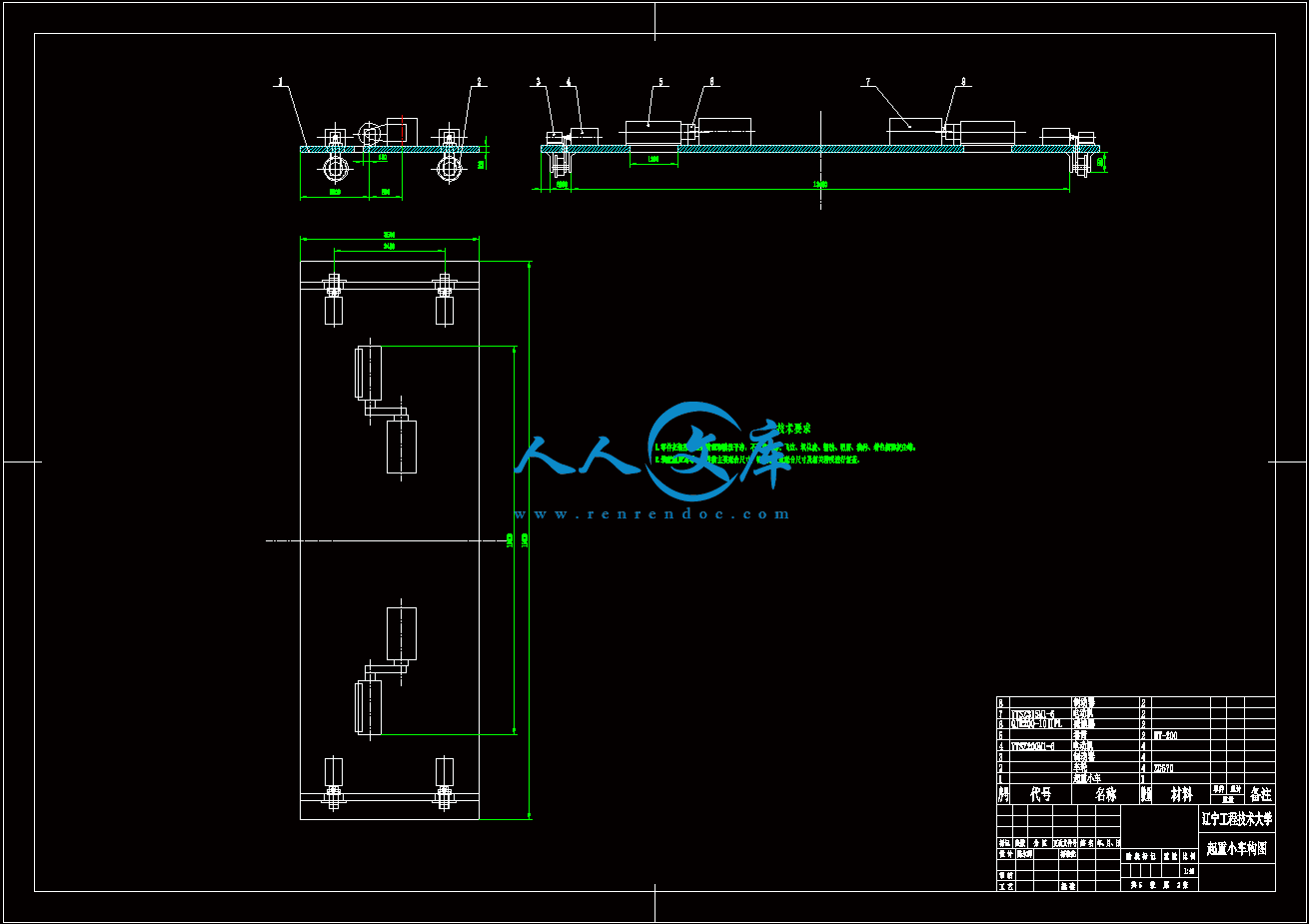

小车.dwg

小车.exb

小车轮.dwg

小车轮.exb

岸边集装箱起重机总体设计论文.doc

摘要.doc

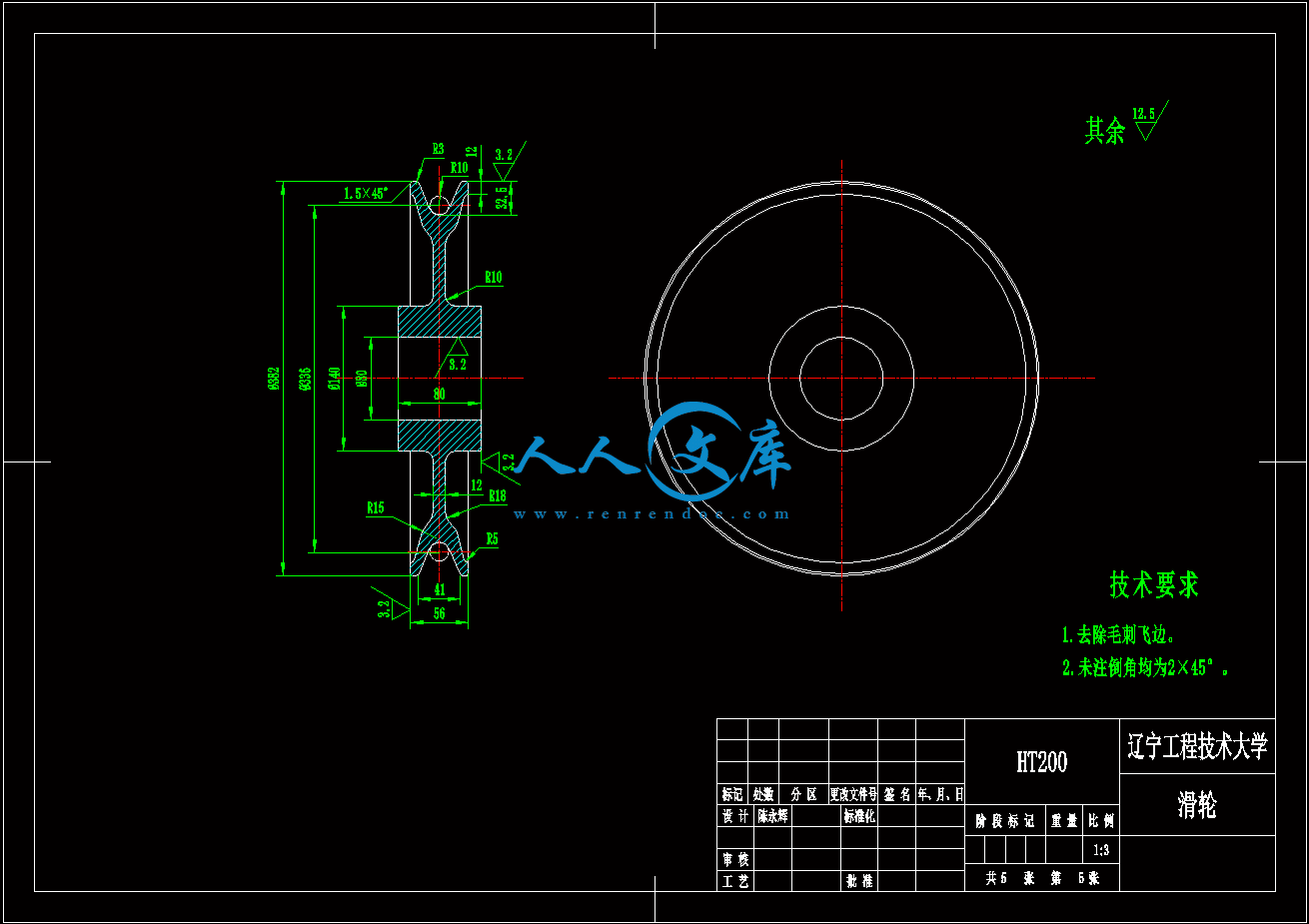

滑轮.dwg

滑轮.exb

目录.doc

组装图.dwg

组装图.exb

前言1

1 集装箱吊具2

1.1 集装箱2

1.2 集装箱吊具的构造和特点2

2 岸桥的通用零部件4

2.1 钢丝绳4

2.1.1 钢丝绳卷绕系统4

2.1.2 钢丝绳的选择4

2.1.3 钢丝绳的寿命和维修5

2.1.4 钢丝绳和滑轮或卷筒之间的压力5

2.2 滑轮6

2.2.1 滑轮的构造和材料6

2.2.2 滑轮的尺寸6

2.2.3 滑轮组的倍率7

2.3 卷筒8

2.3.1 卷筒的类型选择8

2.3.2 卷筒的型式8

2.3.3 卷筒主要几何尺寸计算8

2.4 联轴器9

2.4.1 岸桥常用的联轴器9

2.4.2 联轴器使用特性10

3 岸桥的驱动11

3.1 岸桥的负载特点11

3.2 驱动系统11

3.3 起升电机的功率计算12

3.4 小车运行电机功率的计算14

4 减速器17

4.1 减速器的基本型式17

4.2 减速器的选择17

5 岸桥中的制动器19

5.1 制动器19

5.2 起升制动器下降负荷19

5.2.1 紧急停止19

5.2.2 以电机全力矩制动22

5.3 起升制动器起升负荷24

5.3.1 紧急停止24

5.3.2 以电机全力矩制动27

6 轨道和车轮29

6.1 轨道29

6.2 计算起重机运行车轮的直径30

7 结论32

致谢33

参考文献34

摘要

随着经济建设高潮的到来，应该伴随出现一个文化建设的高潮。在党的改革开放方针指导下，当今国内工业生产如火如荼，文化建设也是方兴未艾。遗憾的是，起重机方面的文化建设却沉寂已久。

岸边集装箱起重机是集装箱码头的主力装卸设备和标志性建筑，其在我国各大港口中的地位和作用，历来为人们所重视和关注。岸边集装箱起重机作为港口码头重要的技术物质基础，它体现了港口的生产力水平。本文根据现场工况对设备的要求，计算钢丝绳的强度、起重运行阻力，并选取合适功率的驱动电动机，确定起重机的制动、和相关的减速装置，运行小车、轨道、滑轮和相关零、部件，完成岸边起重机整体设计。同时获取各零件的形状、结构、尺寸和位置等。关键词：钢丝绳；滑轮；电动机；车轮

Abstract ????

With the coming of the upsurge of economic construction, it should be accompanied by an upsurge of cultural construction. Under the guidance of the Party's reform and opening-up policy, today domestic industrial production is in full swing, and cultural development is also rising. Unfortunately, the cultural construction of crane is silent for a long time.

Quayside container crane is the handling equipment and landmark buildings of the main container port. Its position and role in Chinese major ports has always caught people’s attention and concern. As a port important material foundation of the technology, it reflects the port's productivity level. ? ? ? This is based on the condition of equipment at the request of calculating the strength of steel wire rope, lifting operation of resistance, and selects the appropriate power-driven motor, crane determine the brake, and the related slowdown devices, the running car, track, and the pulley and related , Spare parts to complete the overall design of the shore cranes. At the same time, it obtains all parts’ shapes, structures, sizes and locations and so on.

Key words : rope; pulley; motors; wheels

前言

岸边集装箱起重机（简称岸桥）是集装箱码头的主力装卸设备和标志性建筑，其在我国各大港口中的地位和作用，历来为人们所重视和关注。岸边集装箱起重机作为港口码头重要的技术物质基础，它体现了港口的生产力水平。在岸边集装箱起重机中，结构件的费用要占整机的很大部分。

随着我国经济的高速发展，越来越多的岸边集装箱起重机投入使用，同时也面临一些问题，由于岸边集装箱起重机价格昂贵，用户总是希望尽量延长其使用寿命，制造时降低成本，提高集装箱装卸的工作效率。1 集装箱吊具

1.1 集装箱

集装箱是一种具有足够承载强度和刚度，具有一定贮存容积，能重复使用，适用多种运输方式、便于货物装卸和整体快速换装的运输设备。由于集装箱的规格繁多，为便于统计计算船舶的载运量、港口码头的吞吐量、库场的通过能力和机械设备的装卸效率等，国际上以20ft(6m)集装箱作为当量箱（TEU-TwentyFeetEquivalentUnit）来进行换算，将20ft(6m)集装箱称为标准箱。这里设计是针对40ft的集装箱（40尺柜：内容积为11.8x2.13x2.18米，配货毛重一般为22吨，体积为54立方米）。

1.2 集装箱吊具的构造和特点

集装箱吊具是一种起吊集装箱的专用机具，它具有与集装箱箱体相适应的结构，通过位于四角的旋锁与箱体的顶角件连接进行起吊作业。集装箱吊具具有自动伸缩、自动开闭锁、自动对中集装箱等机构和多种连锁安全装置，作业辅助时间短，作业效率高。集装箱吊架如图1-1所示。

Fig.1-1 Container hanger

集装箱吊具的额定起重量取决于相应的集装箱，其外形尺寸不应超过相应集装箱的最大外部尺寸（导向翼外）。我国集装箱吊具型号和尺寸标准（GB 3220-82）.

查起重机设计手册表3-6-3，选取集装箱吊具型号JD-30 。

表1-1 我国标准集装箱吊具的型号、尺寸和规格

Tab.1-1 The model, size and specifications of container spreader

型号旋锁中心距的尺寸和极限偏差/mm

A B对角旋锁中心距差值/mm 旋锁转角a吊具的额定起重量 /kg相应的集装箱型号

JD-3011985616305001AA

2 岸桥的通用零部件

钢丝绳、滑轮、卷筒、联轴器等虽是岸桥上的通用标准零部件，但必须进行设计，因为岸桥的高速重载工作要求高可靠性。

2.1 钢丝绳

2.1.1 钢丝绳卷绕系统

钢丝绳是岸桥使用中的主要挠性构件，它具有承载能力大、挠性好、传动平稳可靠、高速运动时无噪音、极少突然断裂等优点，因而被广泛用于岸桥的起升机构、变幅机构、牵引机构上；其缺点是长距离的传动由于自重引起下挠，在起制动瞬时弹跳幅度大。因此，对跳槽的防护、松绳的防护都有较高的要求。

钢丝绳由一定数量的钢丝绳和绳芯经过捻制而成。首先将钢丝捻成股，然后将若干股围绕着绳芯制成绳。钢丝是钢丝绳的基本强度单元。起重机用钢丝绳的强度一般为1400~1850Mpa之间。绳芯是被绳股所缠绕的挠性芯棒，起到支撑和固定绳股的作用，并可以储存润滑油，增加钢丝绳的挠性。

钢丝绳的卷绕系统，对不同类型的起重机是不同的，在集装箱起重机中，钢丝绳防破断的安全系数如表2-1所示

表2-1 钢丝绳安全系数

Tab.2-1 The safety factor of rope

机构载荷组合系数

主起升机构LS+LLE（只考虑纵向方向）5.0-6.0

俯仰机构俯仰循环中最大的线拉力

最大线拉力，包括一套绳故障引起的冲击6.0

2.0

小车运行机构TL+LS+LL+0.50WLO+LATT+张紧装置的影响5.0

2.1.2 钢丝绳的选择

钢丝绳的主要是在普通捻或称逆向捻（交捻）钢丝绳和顺向捻钢丝绳之间进行选择。两种类型最好都用钢丝绳芯，应当采用镀锌钢丝和始终全部润滑或加油脂润滑，抗拉强度应大约是1770N/mm2。安全系数，即最小破断力对正常工作载荷的比必须根据国家标准。

钢丝绳工作时所受的最大拉力

安全系数 S=6

钢丝绳破断拉力换算系数

钢丝绳标准中给出的钢丝破断拉力的总和






内容简介：: 中文题目：车载起重装置总体设计外文题目：LORRY MOUNTED CRANES OVERALL DESIGN毕业设计（论文）共 67 页（其中：外文文献及译文 18 页）图纸共 6 张完成日期 2009 年 6 月答辩日期 2009 年 6 月辽宁工程技术大学毕业设计（论文）目录前言11 集装箱吊具21.1 集装箱21.2 集装箱吊具的构造和特点22 岸桥的通用零部件42.1 钢丝绳42.1.1 钢丝绳卷绕系统42.1.2 钢丝绳的选择42.1.3 钢丝绳的寿命和维修52.1.4 钢丝绳和滑轮或卷筒之间的压力52.2 滑轮62.2.1 滑轮的构造和材料62.2.2 滑轮的尺寸62.2.3 滑轮组的倍率72.3 卷筒82.3.1 卷筒的类型选择82.3.2 卷筒的型式82.3.3 卷筒主要几何尺寸计算82.4 联轴器92.4.1 岸桥常用的联轴器92.4.2 联轴器使用特性103 岸桥的驱动113.1 岸桥的负载特点113.2 驱动系统113.3 起升电机的功率计算123.4 小车运行电机功率的计算144 减速器174.1 减速器的基本型式174.2 减速器的选择175 岸桥中的制动器195.1 制动器195.2 起升制动器下降负荷195.2.1 紧急停止195.2.2 以电机全力矩制动225.3 起升制动器起升负荷245.3.1 紧急停止245.3.2 以电机全力矩制动276 轨道和车轮296.1 轨道296.2 计算起重机运行车轮的直径307 结论32致谢33参考文献34摘要随着经济建设高潮的到来，应该伴随出现一个文化建设的高潮。在党的改革开放方针指导下，当今国内工业生产如火如荼，文化建设也是方兴未艾。遗憾的是，起重机方面的文化建设却沉寂已久。岸边集装箱起重机是集装箱码头的主力装卸设备和标志性建筑，其在我国各大港口中的地位和作用，历来为人们所重视和关注。岸边集装箱起重机作为港口码头重要的技术物质基础，它体现了港口的生产力水平。本文根据现场工况对设备的要求，计算钢丝绳的强度、起重运行阻力，并选取合适功率的驱动电动机，确定起重机的制动、和相关的减速装置，运行小车、轨道、滑轮和相关零、部件，完成岸边起重机整体设计。同时获取各零件的形状、结构、尺寸和位置等。关键词：钢丝绳；滑轮；电动机；车轮 Abstract With the coming of the upsurge of economic construction, it should be accompanied by an upsurge of cultural construction. Under the guidance of the Partys reform and opening-up policy, today domestic industrial production is in full swing, and cultural development is also rising. Unfortunately, the cultural construction of crane is silent for a long time.Quayside container crane is the handling equipment and landmark buildings of the main container port. Its position and role in Chinese major ports has always caught peoples attention and concern. As a port important material foundation of the technology, it reflects the ports productivity level. This is based on the condition of equipment at the request of calculating the strength of steel wire rope, lifting operation of resistance, and selects the appropriate power-driven motor, crane determine the brake, and the related slowdown devices, the running car, track, and the pulley and related , Spare parts to complete the overall design of the shore cranes. At the same time, it obtains all parts shapes, structures, sizes and locations and so on.Key words : rope; pulley; motors; wheels前言随着经济建设高潮的到来，应该伴随出现一个文化建设的高潮。在党的改革开放方针指导下，当今国内工业生产如火如荼，文化建设也是方兴未艾。遗憾的是，起重机方面的文化建设却沉寂已久。岸边集装箱起重机（简称岸桥）是集装箱码头的主力装卸设备和标志性建筑，其在我国各大港口中的地位和作用，历来为人们所重视和关注。岸边集装箱起重机作为港口码头重要的技术物质基础，它体现了港口的生产力水平。在岸边集装箱起重机中，结构件的费用要占整机的很大部分。随着我国经济的高速发展，越来越多的岸边集装箱起重机投入使用，同时也面临一些问题，由于岸边集装箱起重机价格昂贵，用户总是希望尽量延长其使用寿命，制造时降低成本，提高集装箱装卸的工作效率。1 集装箱吊具1.1 集装箱集装箱是一种具有足够承载强度和刚度，具有一定贮存容积，能重复使用，适用多种运输方式、便于货物装卸和整体快速换装的运输设备。由于集装箱的规格繁多，为便于统计计算船舶的载运量、港口码头的吞吐量、库场的通过能力和机械设备的装卸效率等，国际上以20ft(6m)集装箱作为当量箱（TEU-TwentyFeetEquivalentUnit）来进行换算，将20ft(6m)集装箱称为标准箱。这里设计是针对40ft的集装箱（40尺柜：内容积为11.8x2.13x2.18米，配货毛重一般为22吨，体积为54立方米）。1.2 集装箱吊具的构造和特点集装箱吊具是一种起吊集装箱的专用机具，它具有与集装箱箱体相适应的结构，通过位于四角的旋锁与箱体的顶角件连接进行起吊作业。集装箱吊具具有自动伸缩、自动开闭锁、自动对中集装箱等机构和多种连锁安全装置，作业辅助时间短，作业效率高。集装箱吊架如图1-1所示。图1-1集装箱吊架Fig.1-1 Container hanger集装箱吊具的额定起重量取决于相应的集装箱，其外形尺寸不应超过相应集装箱的最大外部尺寸（导向翼外）。我国集装箱吊具型号和尺寸标准（GB 3220-82）.查起重机设计手册表3-6-3，选取集装箱吊具型号JD-30 。表1-1 我国标准集装箱吊具的型号、尺寸和规格 Tab.1-1 The model, size and specifications of container spreader型号旋锁中心距的尺寸和极限偏差/mmA B对角旋锁中心距差值/mm 旋锁转角a吊具的额定起重量 /kg相应的集装箱型号JD-3011985616305001AA2 岸桥的通用零部件钢丝绳、滑轮、卷筒、联轴器等虽是岸桥上的通用标准零部件，但必须进行设计，因为岸桥的高速重载工作要求高可靠性。2.1 钢丝绳2.1.1 钢丝绳卷绕系统钢丝绳是岸桥使用中的主要挠性构件，它具有承载能力大、挠性好、传动平稳可靠、高速运动时无噪音、极少突然断裂等优点，因而被广泛用于岸桥的起升机构、变幅机构、牵引机构上；其缺点是长距离的传动由于自重引起下挠，在起制动瞬时弹跳幅度大。因此，对跳槽的防护、松绳的防护都有较高的要求。钢丝绳由一定数量的钢丝绳和绳芯经过捻制而成。首先将钢丝捻成股，然后将若干股围绕着绳芯制成绳。钢丝是钢丝绳的基本强度单元。起重机用钢丝绳的强度一般为14001850Mpa之间。绳芯是被绳股所缠绕的挠性芯棒，起到支撑和固定绳股的作用，并可以储存润滑油，增加钢丝绳的挠性。钢丝绳的卷绕系统，对不同类型的起重机是不同的，在集装箱起重机中，钢丝绳防破断的安全系数如表2-1所示表2-1 钢丝绳安全系数Tab.2-1 The safety factor of rope机构载荷组合系数主起升机构LS+LLE（只考虑纵向方向）5.0-6.0俯仰机构俯仰循环中最大的线拉力最大线拉力，包括一套绳故障引起的冲击6.02.0小车运行机构TL+LS+LL+0.50WLO+LATT+张紧装置的影响5.02.1.2 钢丝绳的选择钢丝绳的主要是在普通捻或称逆向捻（交捻）钢丝绳和顺向捻钢丝绳之间进行选择。两种类型最好都用钢丝绳芯，应当采用镀锌钢丝和始终全部润滑或加油脂润滑，抗拉强度应大约是1770N/mm。安全系数，即最小破断力对正常工作载荷的比必须根据国家标准。钢丝绳工作时所受的最大拉力安全系数 S=6钢丝绳破断拉力换算系数钢丝绳标准中给出的钢丝破断拉力的总和（2-1）查起重机设计手册表3-1-5选用6x19普通捻钢丝绳表2-2 钢丝绳主要性能Tab.2-2 The main properties of wire rope钢丝绳直径钢丝总截面积/参考自重kg/100m钢丝破断拉力总和/N（不小于）钢丝绳/mm钢丝/mm18.51.2128.87121.82190002.1.3 钢丝绳的寿命和维修影响钢丝绳寿命、磨损的主要因数是：绳的卷绕系统，钢丝绳系统的类型，卷筒和滑轮的直径，反向弯曲的影响，滑轮之间的距离，钢丝绳通过滑轮时的速度，钢丝绳正常工作载荷和最大载荷之间的比例，安全系数，即破断力对正工作载荷之比值，滑轮绳槽硬度的选择，钢丝绳和滑轮之间、钢丝绳和卷筒之间的偏角，钢丝绳的加油或润滑、及加油或润滑的周期，钢丝绳可能通过的赃物，磨料等的情况，内部和外部的锈蚀。偶然地，钢丝绳的寿命特别短是因为碰到船的箱格导向或舱口围板而发生机械的损坏。俯仰钢丝绳一般是每5年一换1次，有时甚至每10年换1次。因此，应定期检验钢丝绳和钢丝绳滑轮，加油脂是十分重要的。钢丝绳在制造时已在其内部和外部加过油脂，如果内部油脂不是很正确地加好，则钢丝绳的寿命会大大地缩短。2.1.4 钢丝绳和滑轮或卷筒之间的压力虽然机械的损坏经常是造成钢丝绳要更换的原因，但拉力载荷和弯曲载荷是疲劳的主要原因。如果假设，钢丝绳运转在配合很好的绳槽中，则钢丝绳和绳槽之间的压力由下式给出。（2-2）式中 p钢丝绳槽中的压力,N/mm； F钢丝绳力，N； D/2滑轮或卷筒的半径，mm； d钢丝绳直径，mm。最大允许的压力是：在钢Fe（S355）上，约7.0N/mm；在锰钢或合金钢上，约20.0 N/mm。2.2 滑轮2.2.1 滑轮的构造和材料滑轮用以支撑钢丝绳，并能改变钢丝绳的走向，平衡钢丝绳分支的拉力，组成滑轮组，达到省力或增速的目的。承受负载不大的滑轮，结构尺寸较小，通常作为实体结构，用强度不低于铸铁HT200的材料制造。承受大载荷的滑轮，为了减轻重量，多做成筋板带孔的结构，用强度不低于铸铁HT200、球铁QT40-17和铸钢ZG230-450等材料制造而成。2.2.2 滑轮的尺寸滑轮主要尺寸是滑轮直径D。起重机常用铸造滑轮，其结构尺寸已标准化（ZBJ80006，1-87）滑轮结果尺寸可按钢丝绳直径进行选定。工作滑轮的直径（2-3）式中按钢丝绳中心计算的滑轮直径（mm）：钢丝绳直径（mm）；滑轮直径比例系数，与机构工作级别和钢丝绳结构有关(表2-3)表2-3 轮绳直径比系数e Tab.2-3 The diameter ratio of rope round e机构工作级别eM1-M316M418M520M622.4M725M828这里选取M4 e=18 查起重机械安装使用维修检验手册（上）表2-1-51我们选用基本尺寸为下表的滑轮。表2-4滑轮参数Tab.2-4 Pulley parameters钢丝绳直径d基本尺寸参考尺寸RCMNS尺寸偏差181910.5+0.4032.556411.518153.05.0120122.2.3 滑轮组的倍率若不考虑滑轮中的摩擦和钢丝绳的僵性阻力，则单联滑轮组钢丝绳自由端的拉力为：（2-4）式中 Q被提升的物体质量（kg）； S钢丝绳自由端拉力（N）； m滑轮倍数率； g重力加速度。滑轮组倍率m是省力滑轮组倍力数，也是增速滑轮组的增速倍数。（2-5）式中 L钢丝绳自由端移动距离； H物品提升距离；钢丝绳线速度；物品的提升速度。单联滑轮组的倍率等于吊起物品钢丝绳的分支数。双联滑轮组可以看成是两个倍率相同，各起吊的单联滑轮组通过平衡滑轮并联而成，因此双联滑轮组的倍率等于吊起物品钢丝绳分支数的。滑轮组倍率的选定，对起升机构的总体尺寸影响较大。倍率增大，则钢丝绳分支拉力减小，钢丝绳直径、滑轮和卷筒直径也都减小，在起升速度不变时，需提高卷筒转数，即减小机构传动比。但倍率过大，会使滑轮组本身体积重量增大，同时也会降低效率，加速钢丝绳的磨损。起重量小时，选用小的倍率，随着起我重量增大，倍率相应提高，倍率增大，起升速度相应减小。桥式起重机常用的双联滑轮组倍率数见表3-3。这里所设计的是针对40ft的集装箱（40尺柜：内容积为11.8x2.13x2.18米，配货毛重一般为22吨，体积为54立方米），因此选取滑轮组倍率。表2-5 桥式起重机常用双联滑轮组倍率 Tab.3-3 The common double-pulley block ratio of bridge crane额定起重量Q/t35812.51620325080100m12233445562.3 卷筒2.3.1 卷筒的类型选择卷筒是起升机构和牵引机构中卷绕钢丝绳的部件。其作用是卷绕储存和卷放钢丝绳并施于钢丝绳一定的拉力和速度。常用卷筒组类型有齿轮联接盘式、周边大齿轮式、短轴式和内装行星齿轮式。我们选用齿轮联接盘式卷筒，是目前桥式起重机卷筒的典型结构。齿轮联接盘式卷筒组为封闭式传动，分组性好，卷筒轴不承受扭矩；缺点是检修时需沿轴向外移卷筒。在绳索牵引机构中，钢丝绳的两端都在卷筒上固定。钢丝绳绕进或绕出卷筒时，钢丝绳偏离螺旋槽两恻的角度不大于，我们取。2.3.2 卷筒的型式卷筒由铸造或焊接经机加工后制成。铸造卷筒一般采用不低于HT-200的灰铸铁，重要的卷筒可采用高强度铸铁或球墨铸铁。采用铸钢时，应不低于ZG230-450。焊接卷筒多采用Q235钢板弯卷焊接而成，重量轻，适宜于大尺寸卷筒。2.3.3 卷筒主要几何尺寸计算几乎每一个国家都有其自己的关于钢丝绳滑轮或卷筒直径（D）对钢丝绳直径（d）的关系的标准。卷筒名义直径D （2-6）式中 D卷筒名义直径（卷筒槽底直径）； d钢丝绳直径； e筒绳直径比，由表4-1选取。这里选取M8的工作级别，e=25。卷筒名义直径卷筒计算直径（由钢丝绳中心算起的卷筒直径）表2-6 筒绳直径比e Tab.2-6 The diameter of rope and drum机构工作级别eM1M314M416M518M620M722.4M825卷筒上和滑轮内的都有绳槽，卷筒上的绳槽必须够深，以便正确地导向钢丝绳。绳槽计算简图见图4-1。图2-1卷筒绳槽Fig.2-1 Roll groove查起重机设计手册表3-3-3表2-7 卷筒绳槽尺寸 Tab.2-7 The size of roll groove钢丝绳直径d绳槽半径标准槽形加深槽形R极限偏差181910.5+0.2021.07.50.82511.50.52.3.4 卷筒的安全技术检验及报废标准卷筒上钢丝绳尾端的固定装置，应有防松或自紧的性能。对钢丝绳尾端的固定情况，应每月检验一次。缠绕的卷筒，端部应有凸缘。凸缘应高出量，应比最外层高出2倍钢丝绳直径或链条的宽度。用于起升机构和变幅机构的卷筒，简体内无贯通支承轴的结构时，宜采用钢材制造。卷筒上的钢丝绳工作时放出最多量时，卷筒的余留部分固定绳尾的圈数，至少还应缠绕23圈，以避免绳尾压板或楔套、楔块受力。卷筒出现裂纹或卷筒壁磨损达原壁厚的20%时，应报废。2.4 联轴器2.4.1 岸桥常用的联轴器联轴器主要用来在两轴这间传递扭矩，补偿小量的角度与径向偏移，同时还能改善传动装置的动态特性。岸桥常用的联轴器有齿式联轴器、梅花弹性联轴器、万向联轴器、蛇型弹簧联轴器。起升、俯仰机构，大、小车运行机构电机与减速器之间使用的联轴器全为高速型，卷筒与减速器之间采用的联轴器则为低速型。岸桥各机构高速轴上使用的联轴器，必须锻钢制造、能润滑，并经过与其最高转数相匹配的动平衡。在人员通过的地方，联轴器装有可拆式防护罩。主起升、俯仰及小车的驱动联轴器应在不拆下各自的电机和减速器就在以分离。要防止润滑油因联轴器的旋转而飞溅到高速轴的制动盘上。加油必须适量。近年来，大量推广不需润滑的梅花弹性联轴器。2.4.2 联轴器使用特性联轴器主要用来联接同轴线布置或基本平行的转轴，传递扭矩同时补偿少许角度和径向偏移，还能改善传递装置的动态特性,半联轴器有时可以兼作制动轮。起重机常用齿轮联轴器。表2-8联轴器使用特性Tab.2-8 The use of coupling联轴器名称使用范围允许使用偏差特点及应用许用转矩/Nm轴径/mm最高转速r/min径向/mm偏角CL型齿轮联轴器7001000000185603003780*0.46.330承载能力高，工作可靠。重量较大，成本较高，对机器的安装精度要求不高，需良好的润滑。可用于正反多变、起动频繁的场合，起升、运行、回转和变幅机构均可使用2.4.3 联轴器的性能参数表2-9齿轮联轴器参数Tab.2-9 gear coupling parameters型号许用转矩/Nm许用转速r/min轴孔直径d1d2dz轴孔长度LABDCL456002000505570112142125200250Ce转动惯量质量/kg1751102.5172836180.2134.93 岸桥的驱动3.1 岸桥的负载特点岸桥在选择一个驱动方案时，首先要考虑的是该驱动对象的负载特点。岸桥的负载有以下特点：（1）起升机构的负载是一个位能性负载，当箱重一定时，在任何转速下负载转矩总是保持恒定，而且负载转矩的方向也不随电机转速方向的改变而改变。（2）集装箱岸桥的载荷有效率是50，即经常有一半时间是空吊具运行的。即使是在带箱的时候，也不都是满箱起吊额定负荷。为了提高生产效率，希望在轻载时能提高速度。负载转短与转速成反比，即形成恒功率控制。负载的恒功率性质是就一定的速度范围而言的，当负载很低时，受机械强度和电气系统特殊性的限制，转速不可能无限增大，一般恒功率调速范围为额定速度的22.5倍。（3）起升机构和小车行走机构都是间隔短时重复连续工作制，即对箱、吊箱、运行、对箱，周期性的起停或加减速，间隔很短。它要求具有良好的调速性能，除了要求有足够的热功率和起制动转矩外，还要考虑过载能力的迅速反应和电动机的良好通风散热。（4）起升机构负载下降的过程是一个能量转换的过程，此时的电动机处于发电状态。如何吸收这部分位能，是岸边集装箱岸桥控制必须解决的问题。3.2 驱动系统近年来，随着微处理器和半导体技术的发展，交流变频调速理论不断发展，大功率变频器的性能和可靠性的不断提高，岸桥控制上越来越多地使用了交流变频技术。各大电气剥造商相继推出了自己的交流控制系统，使这项控制技术日趋成熟。实践证明这种交流控制系统具有许多优点：(1)交流电机无需整流子和调换电刷，减少了维护工作量、防护等级高，节省了大量维修费用和维护时间。(2)变频器加装直流电抗器以后，整体装置的功率因素高于0.9；如采用正弦波滤波器，功率因素接近于1。(3)考虑到维护的费用，交流系统有一定的价格优势，且随大容量主电路元件的开发运用，变频驱动的价格尚有较大的下降空间。驱动系统的组成部分如图所示，A.变频调速器B.异步电机C.编码器（也可不用）。图3-1 驱动系统示图Fig.3-1 Drive systems这里选用YTSZ系列冶金及起重用变频调速三相异步电动机。3.3 起升电机的功率计算为了计算起升电机功率，必须考虑以下各项：（a）正常起升时的阻力；（b）加速旋转是质量的惯性阻力；（c）加速线形运动的质量的惯性阻力。负荷的质量 Q=220kN负荷的最大速度 v=60m/min=1m/s所有齿轮传动和钢丝绳滑轮组的效率 =0.90电机转速 n=1000r/min电机轴上的电机、滑轮、齿轮箱转动惯量: （3-1）加速时间负荷的加速度（3-2） 1. 正常起升（满载最高速度）的阻力：（3-3）（3-4）2加速旋转的质量的惯性阻力矩：（3-5）（3-6）（3-7）3. 加速线形运动质量的阻力：（3-8）（3-9）（3-10）相加：1.名义（正常）起升 2.旋转质量加速 3.直线运动质量加速总计在加速期间，电机能在有限的时间内传递更大的力矩，这样可以从约140%变化到250%这样多。电机必须能提供相应地（3-11） (小于，于是可用)选取电机满足：；；S-60%额定工作制。选用2个提升电机，则需要2个为122kW的电机。查机械设计手册表16-1-74选用YTSZ315M1-6变频速三相异步电动机2个。表3-1起重电动机参数Table 3-1 The parameters lifting motor型号标准功率/kW额定电流/A额定转矩/Nm额定转速r/min转动惯量/kgm质量/kgYTSZ315M1-61252051050.3100034.710253.4 小车运行电机功率的计算我们选用直接驱动小车，对于由电机直接驱动的小车，在恶劣的天气条件下，必须考虑驱动车轮和轨道之间打滑的可能性。要考虑的因素主要是：1)正常运行的阻力；2)供电或拖令系统的阻力；3)风对小车负荷的作用的阻力；4)加速旋转的质量的惯性的阻力；5)加速线形运动的质量阻力。主要性能小车运行速度（m/min） v=150 m/min （m/s） v=2.5m/s小车质量（t）总负荷质量（t）总质量（t）小车车轮阻力（kN/t） f=5kg/t=0.05kN/t齿轮传动效率（包括钢丝绳滑轮）起升绞车在小车的直接驱动小车的起重机,风的作用：, 加速时间加速度电机转速车轮直径电机和车轮之间减速比（3-12）旋转部分转动惯性之和（kgm）由于供电施令系统的阻力，取3kN正常运行的阻力：（3-13）（3-14）拖令系统的阻力：（3-15）（3-16）风的阻力：（3-17）（3-18）加速旋转的质量的惯性阻力：（3-19）（3-20）（保留在驱动内部）（3-21）5加速线形运动质量的阻力：（3-22）（3-23）相加：（直接驱动小车）车轮上驱动力（kN）需要电机功率(kW)1.正常运行 2.拖令系统 3.风载q=150N/m 正常运行+风载，总计相加：（加速期间）车轮上驱动力（kN）需要电机功率(kW)1.正常运行 2.拖令系统 3.风载q=150N/m 4.加速旋转部分加速线性运动质量加速期间，总计为控制轨道和车轮之间的打滑，现在需要的电机功率必须大于和。是电机的最大力矩系数，不应大于2。所以N必须大于65.5kW和必须大于取。4个车轮都是驱动车论，则直接驱动的小车，需要4个为16.5kW的电机。查机械设计手册表 16-1-74 选用YTSZ200M1-6变频速三相异步电动机4个表3-2小车电动机参数Table 3-2 parameters Motor Vehicles型号标准功率/kW额定电流/A额定转矩/Nm额定转速r/min转动惯量/kgm质量/kgYTSZ200M1-6224521010002.90.43004 减速器4.1 减速器的基本型式减速器是起重机上的重要传动部件。它的作用是把电机的高转速，降低到各机构所需要的工作转速。由于封闭齿轮转动结构形式的减速器，齿轮都装在密封的外壳内，灰尘进不去，润滑良好，维修方便使用耐久，所以在起重机上绝大多数都采用封闭式减速器。起升机构的传统布置方式要求采用中心高度小、重量轻的卧式平行轴减速器。减速器的输入轴和输出轴在箱体的同一侧，为了保证电动机和卷筒这间有一定的间距，减速器的中心距不能太小。由于卷筒的一端直接支承在减速器输出轴轴端上，要求输出轴端能承受较大的径向力。桥式起重机运行机构较多采用立式安装的减速器。QJ型减速器系列主要用于起重机的起升机构运行机构和电机变幅机构。减速器的箱体为焊接结构，外行美观，自重轻，单位重量传递的扭矩较大，立式和卧式减速器统一于一种结构型式，从而减少了产品的种类，有利于组织生产。QJ型减速器的工作条件为：1).齿轮圆周速度不大于15m/s；2).高速轴转速不大于1500r/min；3).工作环境温度为-25+45C；4).可正反两向旋转；5).输出轴瞬时最大扭矩允许为额定扭矩的2.7倍。4.2 减速器的选择公称传动比：起重电机我们选用公称传动比为10的两级QJR200-10PL型减速器。表4-1减速器中心距Tab.4-1 center distance reducer低速级中心距中心距两级总中心距400280680低速级中心距为名义中心距高速轴采用圆柱轴伸，平键联结。低速轴为P型圆柱轴伸，平键联结。表4-2高速轴参数Tab.4-2 Parameters of axis high-speed名义中心距/mm高速轴伸/mm低速轴伸/mmNS型KP型40028514065186934013020032137图4-1减速器高速轴伸Fig.4-1 Axis extending high-speed of reducer表4-3减速器技术参数及承载能力Tab.7-3 The reducers technical parameters and carrying capacity输入轴转速名义中心距许用输出扭矩公称传动比100最大许用径向载荷高速轴许用功率1000280750073210004.3 减速器的安全技术检验1）减速器的验收空负荷实验：1000r/min的转速拖动运转，正反两方向各不得少于10min。负荷实验：在实验时除应达到所要求的接触面积之外（沿齿高不少于40%，沿齿长不少于75%），还应达到下列要求：开动电机时，减速器运转平稳，不应有跳动、撞击和剧烈或断续的噪声，声响均匀。噪声不超过85dB0(A)。不应漏油。在紧固处和联接处不得松动。减速器内润滑油温度不高于周围温度70C，且绝对值不应大于80C。2）齿轮的报废出现下列情况之一，应报废：裂纹；断齿；齿面点蚀损坏达啮合面的30%，且深度达齿厚的10%时；吊运炽热金属或易燃易爆等危险品的提升机构、变幅机构、其传动齿轮的磨损限度，达第和第项中数值的50%时。5 岸桥中的制动器5.1 制动器制动器是保证岸桥各机构安全正常工作的重要部件，每一套工作机构的传动装置中均设置制动器。重要机构（如主起升、俯仰机构）除了在高速轴上装设制动器外，还应设卷筒制动器。岸桥上使用的制动器主要有盘式制动器和块式制动器两种。块式制动器多应用于大车行走机构。主起升、小车运行、俯仰机构等高速制动器一般用盘式制动器。卷筒应急制动器用盘式制动器和带式制动器。盘式制动器的工作面为圆盘二侧平面，其摩擦副由制动盘和制动块组成，制动块垂直于制动盘施加压力，制动性能可靠、稳定。盘式制动器与块式制动器比较具有以下优点：（1）制动力矩大，在相同制动力矩情况下飞轮矩小，频繁制动时冲击小。（2）散热性好，在紧急制动时制动盘的高温得到良好散热。（3）可实现自动补偿，自动调整补偿制动块与制动盘之间的间隙。（4）轴向尺寸小，结构紧凑，方便布置和方便装拆。（5）夹钳可对称式布置，可用增加夹钳数目来增大制动力矩。岸桥的盘式制动器一般在电机制动转速降至5%时进行制动。而卷筒制动器是在机构完全停止工作后进行制动，但在发生意外情况时，或荷重下降速度达到额定下降速度1.15倍时自动进入制动。选择制动器的夹紧力由各机构的额定力矩决定，其安全系数按相应的规范和买方文件要求选用。自动器的自动力矩计算时，一般选取摩擦因数=0.4，而且自动力矩必须是1.6倍名义电机力矩直至2.2倍名义电机力矩。小车运行和起重机运行机构时常使用盘式自动器。5.2 起升制动器下降负荷5.2.1 紧急停止当可能出现一种危险的情况时，需要使起重机下降的负荷实现紧急停止这时按下紧急停止按钮，起升机构没有电气方面的制动，而是紧急停止。这时负荷在重力作用下向下拉，而且在很短的时间内急剧烈地加速，即起动自动器需要的之间内，开始制动，但都是比正常下降的速度更高的速度下起动自动器。这就意味着朝向零速的必要的制动时间比正常情况下要更长。钢丝绳卷绕系统如图8-2-1（简图）所示。图5-1钢丝绳卷绕系统简图Fig.5-1 Rope winding system diagram1吊具加负荷的重量Q（kN）： Q=220kN2在卷筒上的钢丝绳的力L（kN）：（5-1）（5-2）其中n=53电机轴上的力矩：（5-3）卷筒直径齿轮箱速比齿轮箱效率4负荷下降速度v(m/min):5卷筒上钢丝绳速度: （5-4） 6卷筒转速（r/min）：（5-5） 7电机转速（r/min）：（5-6） 8电机轴上从电机、制动器轮和齿轮箱的转动惯量：（5-7）9从吊具加负荷算到电机轴上的转动惯量：（5-8） 10总的转动惯量（5-9） 11在按下紧急停止按钮之后，负荷由在之内加速（是制动器进去动作的时间），到增加的角速度：（5-10） 12制动器在后起动机械制动时电机轴的旋转速度：（5-11）（8-12）13这时电机和制动器的转速：（5-13） 14卷筒上钢丝绳这时的速度：（5-14） 15有效的制动力矩：（5-15）16有效的制动时间：（5-16） 17总的制动时间：（5-17） 18制动期间钢丝绳在卷筒上的位移：（5-18）在时间内在卷筒上的位移（m）;在内制动是在减速期间，在卷筒上的位移（m）。（5-19）（5-20） 19在紧急停止期间吊具和负荷在下降方向的总位移（见图5-2）：（5-21）图5-2 下降：紧急停止Fig.5-2 Decline: emergency stop5.2.2 以电机全力矩制动起重机司机下降负荷，并通过“电气制动”是铰车停止并停住负荷。电气全力矩将作为制动力矩。1吊具加负荷的重量Q（kN）： Q=220kN2在卷筒上的钢丝绳的力L（kN）：其中n=53电机轴上的力矩：卷筒直径齿轮箱速比齿轮箱效率4负荷下降速度v(m/min):5卷筒上钢丝绳速度: 6卷筒转速（r/min）： 7电机转速（r/min）： 8电机轴上从电机、制动器轮和齿轮箱的转动惯量： 9从吊具加负荷算到电机轴上的转动惯量： 10总的转动惯量 11制动立即开始，以名义电机力矩（2个电机总计）N=240kW 在n=1000r/min时（5-22）（5-23） 12制动器机械制动时电机轴的旋转速度：（5-24） 13有效的制动时间：（5-25） 14在制动期间卷筒上钢丝绳的位移：（5-26） 15在电气制动期间，吊具和负荷在起升方向的总位移（见图5-3）：（5-27）图5-3 下降：由全电机力矩进行的电气制动Fig.5-3 Decline: full motor torque from the electric braking5.3 起升制动器起升负荷5.3.1 紧急停止这种情况不像在下降时那么危险。起重机正在起升负荷，而发生意外的情况，这时起重机司机必须起动急停按钮。这种情况下起升机构不是电气制动的，而是紧急停止。负荷首先是靠重力减速，在很短的时间内，即制动器起动的时间内，起动的制动器比正常起升速度低的速度开始制动负荷。1吊具加负荷的重量Q（kN）： Q=220kN2在卷筒上的钢丝绳的力L（kN）：其中n=53电机轴上的力矩：卷筒直径齿轮箱速比齿轮箱效率4负荷下降速度v(m/min):5卷筒上钢丝绳速度: 6卷筒转速（r/min）： 7电机转速（r/min）： 8电机轴上从电机、制动器轮和齿轮箱的转动惯量： 9从吊具加负荷算到电机轴上的转动惯量： 10总的转动惯量 11在按下紧急停止按钮之后，在（是制动器进去动作的时间）之内由使负荷减速：在这里是负值12在后，起动的制动器在电机轴如下的转速下开始机械制动：13这时电机和制动器的转速：14卷筒上钢丝绳这时的速度： 15有效的制动力矩： 16有效的制动时间：（8-28） 17总的制动时间： 18制动期间钢丝绳在卷筒上的位移：在时间内在卷筒上的位移（m）; 在s内制动是在减速期间，在卷筒上的位移（m）。 19在紧急停止期间吊具和负荷在起升方向的总位移（见图5-4）：图5-4 起升：紧急停止Fig.5-4 Lifting: emergency stop5.3.2 以电机全力矩制动起重机司机起升负荷通过“电气制动”使铰车停止来停止负荷。电气全力矩将作为制动力矩。1吊具加负荷的重量Q（kN）： Q=220kN2在卷筒上的钢丝绳的力L（kN）：其中n=53电机轴上的力矩：卷筒直径齿轮箱速比齿轮箱效率4负荷下降速度v(m/min):5卷筒上钢丝绳速度: 6卷筒转速（r/min）： 7电机转速（r/min）： 8电机轴上从电机、制动器轮和齿轮箱的转动惯量： 9从吊具加负荷算到电机轴上的转动惯量： 10总的转动惯量 11制动立即开始，以名义电机力矩（2个电机总计）N=240kW 在n=1000r/min时 12制动器机械制动时电机轴的旋转速度：13有效的制动时间： 14在制动期间卷筒上钢丝绳的位移： 15在电气制动期间，吊具和负荷在起升方向的总位移（见图5-5）：图5-5 起升：全电机力矩电气制动Fig.5-5 Lifting: full motor torque from the electric braking5.4 在起重设备上制动器的安全检验1）动力驱动的起重机，其起升、变幅、回转、运行机构都必须装设制动器。人力驱动的起重机，其起升和变幅机构必须设制动器或停止器。 2）起升、变幅机构的制动器必须是常闭式的。3）新安装的起重设备，必须按设计要求测试制动器的性能。4）对分别驱动的运行机构制动器，其制动器动力矩应调相等，避免引起运行歪斜，车轮。5）制动器应调整适宜，开闭灵活，制动平稳可靠。起重鸡进行载荷实验是应作检查。6）制动轮摩擦面应接触均匀，不得有影响制动性能的缺陷或油污。检测时，应用塞尺，插满深度不大于制动器衬垫宽度的1/3，在接触面长上不小于2个测点，取最大间隙值。7）制动轮的温度，一般不应高于环境温度的120C。检查时，可通过观察制动垫有无烧焦现象或有无焦糊味作出判断。8）制动轮安装良好，键及联接件不得有松动现象。9）制动器的操纵部位，如踏板、受柄等，应有防滑性能。10）盘式制动器松闸时的间隙不得小于0.6mm，但不得大于1.5mm，且两边间隙和压力大小应一致。11）制动器的零件，出现下述情况之一时，应报废：裂纹；制动摩擦垫片厚度磨损达原厚度的50%。弹簧塑性变形；轴或轴孔直径磨损达原直径的5%；起升、变幅机构的制动轮、制动摩擦面的厚度磨损达原厚度的40%。6 轨道和车轮6.1 轨道起重机的运行轨道有三种：起重机钢轨、P型铁路钢轨和方钢。方钢可看作是平顶钢轨，由于对车轮的磨损大，现在已很少用。钢轨通常用含碳、锰较高的钢材（C=0.5%0.8%、Mn=0.6%1.5%）轨制成。起重机钢轨的典型材料为U71Mn,方钢主要用Q275的方钢或扁钢制成。这里选取起重机小车运行的轨道型号为P38。查起重机械安装使用维修检验手册表2-1-128 起重机轨道基本尺寸表6-1小车轨道参数 Table 6-1 The parameters of car orbital mm轨道型号P3813427.76811443.966.767.330013图6-1小车轨道简图Fig.6-1 Trolley track sketch检查钢轨、螺栓、夹板有无裂纹、松脱和腐蚀。如发现裂纹应及时更换新件，如有其余缺陷应及时修理。钢轨上的裂纹可用线路轨道探测器检查，裂纹有垂直轨道的横裂纹，也有顺着轨道的纵向裂纹和斜向裂纹。如果产生较小的横向裂纹可采用鱼尾板联接；斜向或纵向裂纹则要去掉有裂纹部分，换上新的轨道。钢轨顶面如有较小的疤痕或损伤时，可用电焊补平，在用砂轮打光。轨顶面的侧面磨损都不应超过3mm。鱼尾板的联接螺栓不得少于4个，一般应有6个。小车轨道，每组垫铁不应超过两快，长度不应小于100mm，宽度应比钢轨底宽1020mm，两组垫铁间距不应小于200mm。垫铁与轨道底面实际接触面积不应小于名义接触面积的60%，局部间隙不应大于1mm。钢轨标准长度为：9，9.5，10，10.5，11，11.5，12，12.5m。6.2 计算起重机运行车轮的直径按照车轮踏面与轨道顶部形状的不同，其接触处可能是一直线（实际是矩形面积），称为线接触，也可能是一点（实际是小椭圆面积），称为点接触。线接触的受力情况较好，但往往由于机架变形和安装偏差等因素，使线接触应力分布不尽人意，因而在起重机的运行机构中常常采用点接触结构。起重机车轮所承受的载荷与运行机构会去系统的载荷无关，可直接根据起重机外载
