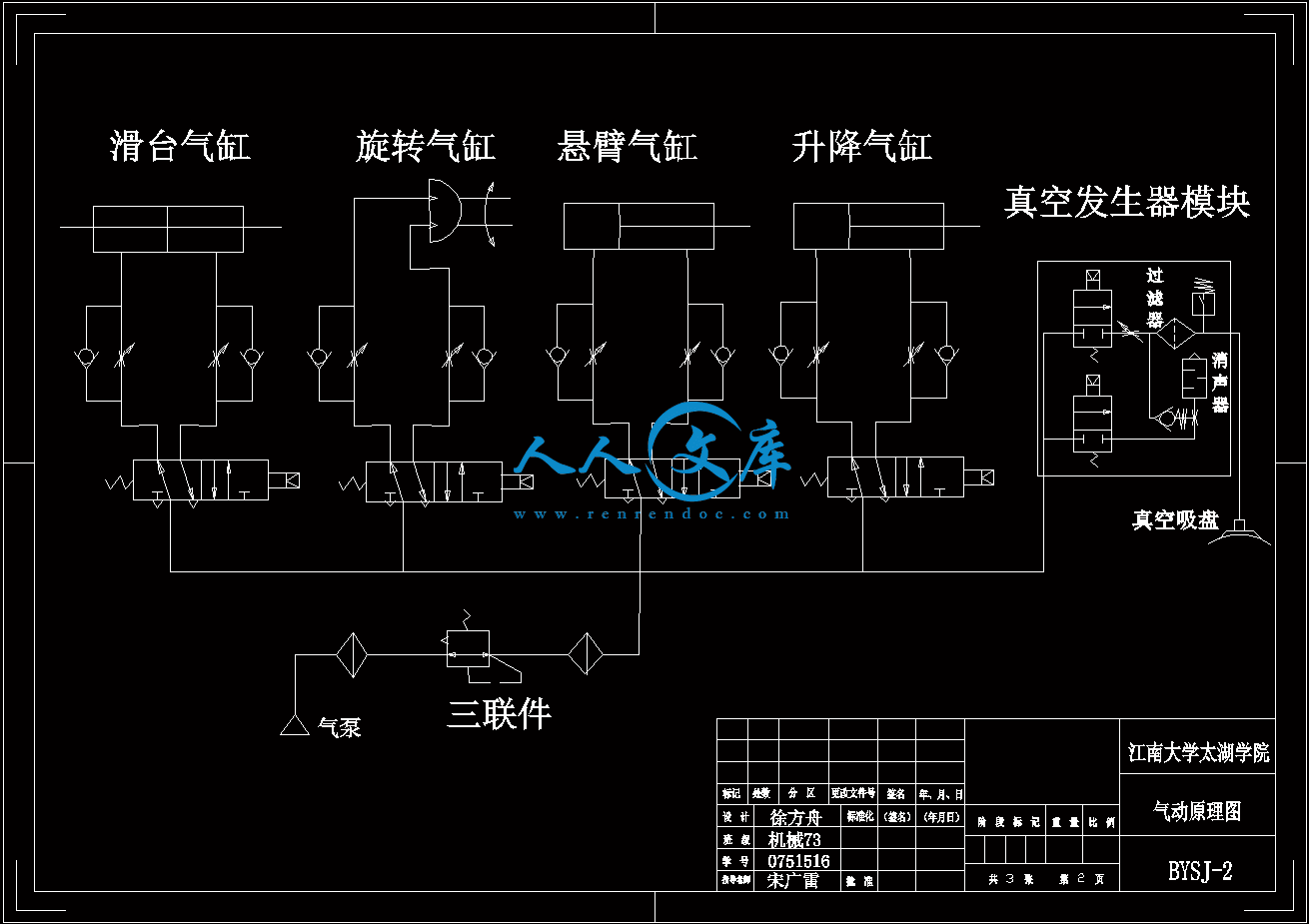

2气路原理图A3.dwg---(点击预览)

1气动机械手A4.dwg---(点击预览)

压缩包内文档预览：

编号：283299 类型：共享资源大小：1.01MB 格式：RAR 上传时间：2014-05-19 上传人：上*** IP属地：江苏

45
积分

版权申诉 word格式文档无特别注明外均可编辑修改；预览文档经过压缩，下载后原文更清晰！ 立即下载

关键词：: 半导体芯片气动搬运机械手设计自由度图纸

资源描述：

半导体芯片气动搬运机械手设计【四自由度】

38页 23000字数+说明书+任务书+3张CAD图纸

3电气接线图A3.dwg

4机械手PLC梯形图.doc

任务书.doc

半导体芯片气动搬运机械手设计说明书.doc

封面-承诺书-单面.doc

1气动机械手A4.dwg

2气路原理图A3.dwg

摘要

本文设计了一种用于半导体芯片自动化生产线中的搬运气动机械手。该机械手实现芯片的抓取、释放以及搬运等4个自由度的动作，结构合理，动作准确迅速，安全可靠性高。采用日本三菱公司的FX2N系列PLC对机械手的上下、左右、回转以及芯片吸取运动进行自动化控制。利用可编程技术结合相应的硬件装置控制机械手完成搬运动作，来配合和实现生产上的要求。该气动机械手作为特定工位的搬运机械手，能够取代国外进口的的多功能通用机械手，节约设备成本和维护成本80%以上，在自动化生产国产化进程中具有积极的意义。本人在实习单位的工作中发现在自动化生产线中为了便于实现柔性制造，大部分机械手都是6自由度通用机械手，它采用模块化安装，改变工位动作时只需改变相应程序即可。然而用通用机械手去执行特定简单工位的动作，是一种生产资源的浪费。在当今社会追求高效，节约的大环境下，本人结合工作实际设计了一款能满足特殊工位使用的机械手。

关键词：机械手；PLC；气动控制；

AbstractThis paper show a Manipulator which is used for transport IC semiconductor chips. This mechanical arm can catch,release and transport the IC chips ,which is a 4-degree of freedom arm. It have a reasonably structured and a high safe reliability. The FX2N PLC which produced by Mitsubishi used to control the movements,such as up&down,right&left,turn round,catch&release. Programmable technology combining relevant hardware make the arm to meet the demand of manufacture. As designed for special function,the mechanical arm can substitute for imported multifunctional Manipulator that can save the cost of equipment and maintenance by more than 80% ,which have a active meaning during the automatic production's localization.

It is the English translation of the Chinese abstract. I found it in my internship that in oder to achieve flexible manufacture system,the vast majority number of mechanical arm are 6-DOF general mechanical arm. It adopt modularization install,we just need to enter the new PLC programs when the arm need to change the movement. However ,people enable general mechanical arm to implement the special&simple motion ,which is a waste of resources for production. In nowadays social environment which peoples seek the efficient and economical. Considered the practical situation, I designed the mechanical arm which meet the demand of special motion.

Key words: Manipulator; PLC; Pneumatic control

1 绪论1

1.1 基于PLC的气动机械手设计的意义1

1.2 机械手的国内外的发展概况1

1.2.1 机械手的发展史1

1.2.2 气动机械手的发展史和发展前景3

1.3 本课题应达到的要求5

2 机械手基本结构与控制任务6

2.1 机械手的主要部件及运动6

2.2 机械手的结构及技术参数列表7

2.2.1 气动机械手的结构7

2.2.1 气动机械手的技术参数列表7

3 机械手气动系统设计8

3.1 气压传动的组成及工作原理8

3.1.1 气源装置及辅件8

3.1.2 气动控制元件9

3.1.3 气动执行元件10

3.2 气压传动的优缺点11

3.3 气动机械手的气缸的选用12

3.3.1 滑台气缸的选用13

3.3.2 旋转气缸的选用13

3.3.3 悬臂气缸的选用14

3.3.4 升降气缸的选用15

3.3.5 模块化真空发生器和真空吸盘的选用16

4 机械手电气系统设计17

4.1 PLC简介17

4.1.1 PLC内部原理18

4.1.2 PLC的工作原理20

4.1.3 PLC机型的选择方法22

4.1.4 机械手PLC选择及参数23

4.2 FX2N系列PLC24

4.2.1 FX2N基本指令运用25

5 机械手典型动作的PLC程序设计27

5.1 电气气动控制( PLC控制)要求27

5.2 PLC输入、输出点分配28

5.3 机械手关键步骤PLC程序30

6 结论与展望

6.1 结论

6.2 不足之处及未来展望

致谢

参考文献

附录

1.1 基于PLC的气动机械手设计的意义

随着社会生产不断进步和人们生活节奏不断加快，人们对生产效率也不断提出新要求。由于微电子技术和计算软、硬件技术的迅猛发展和现代控制理论的不断完善，使机械手技术快速发展。

用于再现人手的的功能的技术装置称为机械手。机械手是一种模仿人手动作，并按设定程序、轨迹和要求代替人手抓（吸）取、搬运工件或工具或进行操作的自动化装置。在工业生产中得到广泛应用。

其中气动机械手采用PLC控制气路及气压回路驱动气缸实现要求的运动轨迹，在结构上，与其他类型的机械手相比，气动机械手具有结构简单，控制容易，其气动部件已系列化和组立化，便于设计与实现，且维护方便。由于气动机械手这些特点，气动机械手在生产过程自动化中的应用已日益广泛。气动机械手系统由于其介质来源简便以及不污染环境、组件价格低廉、维修方便和系统安全可靠等特点，已渗透到工业领域的各个部门，在工业发展中占有重要地位。

气动技术经历了一个漫长的发展过程，随着气动伺服技术走出实验室，气动技术及气动机械手迎来了崭新的春天。目前在世界上形成了以日本、美国和欧盟气动技术、气动机械手三足鼎立的局面。我国对气动技术和气动机械手的研究与应用都比较晚，但随着投入力度和研发力度的加大，我国自主研制的许多气动机械手已经在汽车等行业为国家的发展进步发挥着重要作用。随着微电子技术的迅速发展和机械加工工艺水平的提高及现代控制理论的应用，为研究高性能的气动机械手奠定了坚实的物质技术基础。

由于气动机械手有结构简单、易实现调速、易实现过载保护、易实现复杂的动作、气源使用方便、不污染环境、动作灵活可靠、工作安全可靠，适用于需要模拟人的重复动作场合以及恶劣的工作环境中等诸多独特的优点，因而在冲压加工、注塑、机床下料、仪表电子、汽车航空及自动化生产线中有着广阔的应用前景。

本文设计了一种基于PLC控制的四自由度的气动机械手，用于半导体芯片自动化生产线中用于搬运8英寸芯片的气动机械手，该气动机械手由气控真空发生器、真空吸盘、悬臂气缸、旋转气缸、底座滑台气缸等部分组成。运用PLC可编程技术进行控制，对气动机械手完成生产物料运输搬运工作，实现自动化控制。该气动机械手能放置在各种不同的电子产业的生产线或物流流水线中，使芯片盘的搬运更快捷、便利、准确、到位。

1.2 机械手的国内外的发展概况

1.2.1 机械手的发展史

Mechanical hand，也被称为自动手，Auto hand，能模仿人手和臂的某些动作功能，用以按固定程序抓取、搬运物件或操作工具的自动操作装置。它可代替人的繁重劳动以实现生产的机械化和自动化，能在有害环境下操作以保护人身安全，因而广泛应用于机械制造、冶金、电子、轻工和原子能等部门。

机械手主要由手部、运动机构和控制系统三大部分组成。手部是用来抓持工件（或工具）的部件，根据被抓持物件的形状、尺寸、重量、材料和作业要求而有多种结构形式，如夹持型、托持型和吸附型等。运动机构，使手部完成各种转动（摆动）、移动或复合运动来实现规定的动作，改变被抓持物件的位置和姿势。运动机构的升降、伸缩、旋转等独立运动方式，称为机械手的自由度。为了抓取空间中任意位置和方位的物体，需有6个自由度。自由度是机械手设计的关键参数。自由度越多，机械手的灵活性越大，通用性越广，其结构也越复杂。一般专用机械手有2～3个自由度。

机械手的种类，按驱动方式可分为液压式、气动式、电动式、机械式机械手；按适用范围可分为专用机械手和通用机械手两种；按运动轨迹控制方式可分为点位控制和连续轨迹控制机械手等。1.3 本课题应达到的要求

本课题的任务是研制半导体芯片自动化生产线中用于搬运芯片的气动机械手。该机械手要实现芯片的抓取、释放、搬运等动作，要求结构合理，动作准确迅速。本课题采用日本三菱公司的FX2N系列PLC，对机械手的上下、左右、回转以及芯片吸取运动进行自动化控制。我们利用可编程技术，结合相应的硬件装置，控制机械手完成各种动作，来配合和实现生产上的要求。

由于时间仓促和个人水平限制，我的设计存在着许多还没来得及解决的问题，希望广大老师、同学能够给予批评指正并予以解决。

2 机械手基本结构与控制任务

2.1 机械手的主要部件及运动

根据任务要求，气动机械手实现的是搬运芯片，可以看成无负载（零负载），因此设计气动系统的硬件结构时只需注意机械手本身的强度，以及当悬臂缸伸出到最大位置时，支架底座能否承受该转距而不倾倒。

如图2.1，待搬运芯片放置于工位A的传送托盘上，气动机械手的初始位置如图，要实现将芯片从工位A搬运至工位B，对机械手的自由度提出一定的要求。根据任务要求，机械手要实现X方向与Y方向的运动（）绕Z方向的旋转（），同时在抓取过程中要实现手臂的升降和吸放光盘的过程。所以确定该机械手是一个4自由度的机械手。

1. 真空吸盘 2. 真空发生器

3. 升降缸与真空发生器的连接法兰 4. 升降缸

5. 伸缩缸与旋转气缸的连接法兰 6. 旋转气缸

7. 旋转气缸与铝合金型材立柱的连接法兰 8. 铝合金型材立柱

9. 角铁 10. 底座

2.2.1 气动机械手的技术参数列表

一、用途：搬运半导体芯片

二、设计技术参数:

1. 自由度数:4个自由度

2. 座标型式:圆柱座标

3. 最大工作半径:300mm

4. 手臂最大中心高:463mm

5. 手臂运动参数

伸缩行程：300mm 伸缩速度：53mm/s

升降行程：100mm 升降速度：80mm/s

回转范围: -180°~180°

3 机械手气动系统设计

要实现上述机械手控制动作，机械手的控制部分包括气动与PLC控制部分。其动作是靠气动装置来完成的。

3.1 气压传动的组成及工作原理

气压传动，是以压缩空气为工作介质进行能量传递和信号传递的一门技术。气压传动的工作原理是利用空压机把电动机或其它原动机输出的机械能转换为空气的压力能，然后在控制元件的作用下，通过执行元件把压力能转换为直线运动或回转运动形式的机械能，从而完成各种动作，并对外做功[11]。

气压传动系统和液压传动系统类似，也是由四部分组成的，它们是：

(1) 气源装置

获得压缩空气的装置。其主体部分是空气压缩机，它将原动机供给的机械能转变为气体的压力能；

气源装置的组成：

空气压缩机（气源部分）

空气压缩机是气动系统的动力源，它将电动机输出的机械能转换成气压能输送给气动系统。本设计采用的是活塞式低压空压机。是一种容积式空气压缩机，是通过机件的运动，使密封容积发生周期性大小的变化，从而完成对空气的吸入和压缩过程。

B. 气源净化处理装置

(2) 控制元件

用来控制压缩空气的压力、流量和流动方向的，以便使执行机构完成预定的工作循环。它包括各种压力控制阀、流量控制阀和方向控制阀等；

(3) 执行元件气动执行元件是以压缩空气为动力源，将气体的压力能再转换为机械能的装置，用来实现既定的工况动作。包括气缸、气马达、摆动马达；

(4) 辅助元件

是保证压缩空气的净化、元件的润滑、元件间的连接及消声等所必须的，它包括过滤器、油雾气、管接头及消声器等。

3.1.1 气源装置及辅件

气压传动系统中的气源装置是为气动系统提供满足一定质量要求的压缩空气，它是气压传动系统的重要组成部分。由空气压缩机产生的压缩空气，必须经过降温、净化、减压、稳压等一系列处理后，才能供给控制元件和执行元件使用。而用过的压缩空气排向大气时，会产生噪声，应采取措施，降低噪声，改善劳动条件和环境质量。

对压缩空气的要求

(1) 要求压缩空气具有一定的压力和足够的流量。

(2) 要求压缩空气有一定的清洁度和干燥度。清洁度是指气源中含油量，含灰尘杂质的质量及颗粒大小都要控制在很低范围内。干燥度是指压缩空气中含水量的多少，气动装置要求压缩空气的含水量越低越好。

混在压缩空气中的油蒸气可能聚集在贮气罐、管道、气动系统的容器中，有引起爆炸




内容简介：: 芯片搬运机械手PLC主要动作梯形图机械73 徐方舟 0751516 1. 主程序段节选2. 子程序梯形图节选。江南大学太湖学院机电系机械工程及其自动化专业毕业设计论文任务书一、题目及专题：、题目半导体芯片气动搬运机械手设计、专题二、课题来源及选题依据由于本人曾在上海凯虹半导体电子公司暑期实习，一次在处理SONY 谋型号六自由度机械手臂故障后，让我感触很深。Sony该型号机械手臂造价昂贵，功能强大，但在6英寸单晶硅芯片的生产线上用作简单动作的转运机械手似乎有点大材小用，且运营维护成本也非常昂贵。为此，我设想研制一套由PLC控制的气动机械手完成相同的动作，从而降低生产成本。恰逢此次毕业设计，和指导老师交流后，得到了老师的大力支持，他认为此课题非常具有可行性，且适合本人作为毕业设计。本课题的任务是研制半导体芯片自动化生产线中用于搬运8英寸芯片的气动机械手。该机械手要实现芯片的抓取、释放、搬运等动作，要求结构合理，动作准确迅速。三、本设计（论文或其他）应达到的要求：查阅资料，了解机械手的发展史和发展前景. 查阅资料，了解气动机械手的发展史和发展前景根据生产需要完成气动机械手的结构设计完成气动机械手的气动系统设计完成气动机械手PLC电气自动控制系统的设计根据设计要求，绘制气动原理图一套，PLC程序图一套，编辑PLC程序，完成毕业设计说明书一份，要求一万五千字以上。查阅资料和参考文献，翻译有关气动方面的外文资料要求翻译一万字以上。四、接受任务学生：机械73 班姓名徐方舟五、开始及完成日期：自 2010 年 10 月25 日至 2011年 5 月 22 日六、设计（论文）指导（或顾问）：指导教师签名签名签名教研室主任学科组组长研究所所长签名系主任签名2010年10月25日II摘摘要要本文设计了一种用于半导体芯片自动化生产线中的搬运气动机械手。该机械手实现芯片的抓取、释放以及搬运等4个自由度的动作，结构合理，动作准确迅速，安全可靠性高。采用日本三菱公司的FX2N系列PLC对机械手的上下、左右、回转以及芯片吸取运动进行自动化控制。利用可编程技术结合相应的硬件装置控制机械手完成搬运动作，来配合和实现生产上的要求。该气动机械手作为特定工位的搬运机械手，能够取代国外进口的的多功能通用机械手，节约设备成本和维护成本80%以上，在自动化生产国产化进程中具有积极的意义。本人在实习单位的工作中发现在自动化生产线中为了便于实现柔性制造，大部分机械手都是6自由度通用机械手，它采用模块化安装，改变工位动作时只需改变相应程序即可。然而用通用机械手去执行特定简单工位的动作，是一种生产资源的浪费。在当今社会追求高效，节约的大环境下，本人结合工作实际设计了一款能满足特殊工位使用的机械手。关键词：关键词：机械手；PLC；气动控制；IIAbstractThis paper show a Manipulator which is used for transport IC semiconductor chips. This mechanical arm can catch,release and transport the IC chips ,which is a 4-degree of freedom arm. It have a reasonably structured and a high safe reliability. The FX2N PLC which produced by Mitsubishi used to control the movements,such as up&down,right&left,turn round,catch&release. Programmable technology combining relevant hardware make the arm to meet the demand of manufacture. As designed for special function,the mechanical arm can substitute for imported multifunctional Manipulator that can save the cost of equipment and maintenance by more than 80% ,which have a active meaning during the automatic productions localization. It is the English translation of the Chinese abstract. I found it in my internship that in oder to achieve flexible manufacture system,the vast majority number of mechanical arm are 6-DOF general mechanical arm. It adopt modularization install,we just need to enter the new PLC programs when the arm need to change the movement. However ,people enable general mechanical arm to implement the special&simple motion ,which is a waste of resources for production. In nowadays social environment which peoples seek the efficient and economical. Considered the practical situation, I designed the mechanical arm which meet the demand of special motion.Key words: Manipulator; PLC; Pneumatic controlIII目目录录1 绪论 .11.1 基于 PLC 的气动机械手设计的意义.11.2 机械手的国内外的发展概况 .11.2.1 机械手的发展史 .11.2.2 气动机械手的发展史和发展前景 .31.3 本课题应达到的要求 .52 机械手基本结构与控制任务 .62.1 机械手的主要部件及运动 .62.2 机械手的结构及技术参数列表 .72.2.1 气动机械手的结构 .72.2.1 气动机械手的技术参数列表 .73 机械手气动系统设计 .83.1 气压传动的组成及工作原理 .83.1.1 气源装置及辅件 .83.1.2 气动控制元件 .93.1.3 气动执行元件 .103.2 气压传动的优缺点 .113.3 气动机械手的气缸的选用 .123.3.1 滑台气缸的选用 .133.3.2 旋转气缸的选用 .133.3.3 悬臂气缸的选用 .143.3.4 升降气缸的选用 .153.3.5 模块化真空发生器和真空吸盘的选用 .164 机械手电气系统设计 .174.1 PLC 简介.174.1.1 PLC 内部原理.184.1.2 PLC 的工作原理.204.1.3 PLC 机型的选择方法.224.1.4 机械手 PLC 选择及参数.234.2 FX2N 系列 PLC.244.2.1 FX2N 基本指令运用 .255 机械手典型动作的 PLC 程序设计.275.1 电气气动控制( PLC 控制)要求.275.2 PLC 输入、输出点分配.285.3 机械手关键步骤 PLC 程序.306 结论与展望 .326.1 结论 .32IV6.2 不足之处及未来展望 .32致谢 .33参考文献 .34附录 .35江南大学学士学位论文01 绪论绪论1.1 基于基于 PLC 的气动机械手设计的意义的气动机械手设计的意义随着社会生产不断进步和人们生活节奏不断加快，人们对生产效率也不断提出新要求。由于微电子技术和计算软、硬件技术的迅猛发展和现代控制理论的不断完善，使机械手技术快速发展。用于再现人手的的功能的技术装置称为机械手。机械手是一种模仿人手动作，并按设定程序、轨迹和要求代替人手抓（吸）取、搬运工件或工具或进行操作的自动化装置。在工业生产中得到广泛应用。其中气动机械手采用 PLC 控制气路及气压回路驱动气缸实现要求的运动轨迹，在结构上，与其他类型的机械手相比，气动机械手具有结构简单，控制容易，其气动部件已系列化和组立化，便于设计与实现，且维护方便。由于气动机械手这些特点，气动机械手在生产过程自动化中的应用已日益广泛。气动机械手系统由于其介质来源简便以及不污染环境、组件价格低廉、维修方便和系统安全可靠等特点，已渗透到工业领域的各个部门，在工业发展中占有重要地位。气动技术经历了一个漫长的发展过程，随着气动伺服技术走出实验室，气动技术及气动机械手迎来了崭新的春天。目前在世界上形成了以日本、美国和欧盟气动技术、气动机械手三足鼎立的局面。我国对气动技术和气动机械手的研究与应用都比较晚，但随着投入力度和研发力度的加大，我国自主研制的许多气动机械手已经在汽车等行业为国家的发展进步发挥着重要作用。随着微电子技术的迅速发展和机械加工工艺水平的提高及现代控制理论的应用，为研究高性能的气动机械手奠定了坚实的物质技术基础。由于气动机械手有结构简单、易实现调速、易实现过载保护、易实现复杂的动作、气源使用方便、不污染环境、动作灵活可靠、工作安全可靠，适用于需要模拟人的重复动作场合以及恶劣的工作环境中等诸多独特的优点，因而在冲压加工、注塑、机床下料、仪表电子、汽车航空及自动化生产线中有着广阔的应用前景。本文设计了一种基于 PLC 控制的四自由度的气动机械手，用于半导体芯片自动化生产线中用于搬运 8 英寸芯片的气动机械手，该气动机械手由气控真空发生器、真空吸盘、悬臂气缸、旋转气缸、底座滑台气缸等部分组成。运用 PLC 可编程技术进行控制，对气动机械手完成生产物料运输搬运工作，实现自动化控制。该气动机械手能放置在各种不同的电子产业的生产线或物流流水线中，使芯片盘的搬运更快捷、便利、准确、到位。 1.2 机械手的国内外的发展概况机械手的国内外的发展概况1.2.1 机械手的发展史机械手的发展史Mechanical hand，也被称为自动手，Auto hand，能模仿人手和臂的某些动作功能，用以按固定程序抓取、搬运物件或操作工具的自动操作装置。它可代替人的繁重劳动以实现生产的机械化和自动化，能在有害环境下操作以保护人身安全，因而广泛应用于机械制造、冶金、电子、轻工和原子能等部门。机械手主要由手部、运动机构和控制系统三大部分组成。手部是用来抓持工件（或工具）的部件，根据被抓持物件的形状、尺寸、重量、材料和作业要求而有多种结构形半导体芯片气动搬运机械手设计1式，如夹持型、托持型和吸附型等。运动机构，使手部完成各种转动（摆动）、移动或复合运动来实现规定的动作，改变被抓持物件的位置和姿势。运动机构的升降、伸缩、旋转等独立运动方式，称为机械手的自由度。为了抓取空间中任意位置和方位的物体，需有 6 个自由度。自由度自由度是机械手设计的关键参数。自由度越多，机械手的灵活性越大，通用性越广，其结构也越复杂。一般专用机械手有 23 个自由度。机械手的种类，按驱动方式可分为液压式、气动式、电动式、机械式机械手；按适用范围可分为专用机械手和通用机械手两种；按运动轨迹控制方式可分为点位控制和连续轨迹控制机械手等。机械手通常用作机床或其他机器的附加装置，如在自动机床或自动生产线上装卸和传递工件，在加工中心中更换刀具等，一般没有独立的控制装置。有些操作装置需要由人直接操纵，如用于原子能部门操持危险物品的主从式操作手也常称为机械手。机械手在锻造工业中的应用能进一步发展锻造设备的生产能力，改善热、累等劳动条件。机械手首先是从美国开始研制的。1958 年美国联合控制公司研制出第一台机械手。它的结构是：机体上安装一个回转长臂，顶部装有电磁块的工件抓放机构，控制系统是示教形的。1962 年，美国联合控制公司在上述方案的基础上又试制成一台数控示教再现型机械手。商名为 Unimate（即万能自动）。运动系统仿照坦克炮塔，臂可以回转、俯仰、伸缩、用液压驱动；控制系统用磁鼓作为存储装置。不少球坐标通用机械手就是在这个基础上发展起来的。同年该公司和普鲁曼公司合并成立万能自动公司,专门生产工业机械手。1962 年美国机械制造公司也实验成功一种叫 Vewrsatran 机械手。该机械手的中央立柱可以回转、升降采用液压驱动控制系统也是示教再现型。虽然这两种机械手出现在六十年代初，但都是国外工业机械手发展的基础。1978 年美国 Unimate 公司和斯坦福大学，麻省理工学院联合研制一种 Unimate-Vicarm 型工业机械手，装有小型电子计算机进行控制，用于装配作业，定位误差小于1毫米。联邦德国机械制造业是从 1970 年开始应用机械手，主要用于起重运输、焊接和设备的上下料等作业。联邦德国 KnKa 公司还生产一种点焊机械手，采用关节式结构和程序控制。日本是工业机械手发展最快、应用最多的国家。自 1969 年从美国引进两种机械手后大力从事机械手的研究。前苏联自六十年代开始发展应用机械手，至 1977 年底，其中一半是国产，一半是进口1。目前，工业机械手大部分还属于第一代，主要依靠工人进行控制；改进的方向主要是降低成本和提高精度。第二代机械手正在加紧研制。它设有微型电子计算控制系统，具有视觉、触觉能力，甚至听、想的能力。研究安装各种传感器，把感觉到的信息反馈，是机械手具有感觉机能。第三代机械手则能独立完成工作中过程中的任务。它与电子计算机和电视设备保持联系，并逐步发展成为柔性制造系统 FMS 和柔性制造单元 FMC 中的重要一环。江南大学学士学位论文21.2.2 气动机械手的发展史和发展前景气动机械手的发展史和发展前景随着工业机械化和自动化的发展以及气动技术自身的一些优点，气动机械手已经广泛应用在生产自动化的各个行业。近 20 年来，气动技术的应用领域迅速拓宽，尤其是在各种自动化生产线上得到广泛应用。电气可编程控制技术与气动技术相结合，使整个系统自动化程度更高，控制方式更灵活，性能更加可靠；气动机械手、柔性自动生产线的迅速发展，对气动技术提出了更多更高的要求；微电子技术的引入，促进了电气比例伺服技术的发展，现代控制理论的发展，使气动技术从开关控制进入闭环比例伺服控制，控制精度不断提高；由于气动脉宽调制技术具有结构简单、抗污染能力强和成本低廉等特点，国内外都在大力开发研究。从各国的行业统计资料来看，近 30 多年来，气动行业发展很快。20 世纪 70 年代，液压与气动元件的产值比约为 9:1，而 30 多年后的今天，在工业技术发达的欧美、日本等国家，该比例已达到 6:4，甚至接近 5:5。我国的气动行业起步较晚，但发展较快。从20 世纪 80 年代中期开始，气动元件产值的年递增率达 20%以上，高于中国机械工业产值平均年递增率。随着微电子技术、PLC 技术、计算机技术、传感技术和现代控制技术的发展与应用，气动技术已成为实现现代传动与控制的关键技术之一。气动技术是以空气压缩机为动力源，以压缩空气为工作介质，进行能量传递或信号传递的工程技术，是实现各种生产控制、自动控制的重要手段之一。大约开始于 1776 年，Johnwilkimson 发明能产生 1 个大气压左右压力的空气压缩机。1880 年，人们第一次利用气缸做成气动刹车装置，将它成功地用到火车的制动上。20 世纪 30 年代初，气动技术成功地应用于自动门的开闭及各种机械的辅助动作上。至 50 年代初，大多数气压元件从液压元件改造或演变过来，体积很大。60 年代，开始构成工业控制系统，自成体系，不再与风动技术相提并论。在 70 年代，由于气动技术与电子技术的结合应用，在自动化控制领域得到广泛的推广。80 年代进入气动集成化、微型化的时代。90 年代至今，气动技术突破了传统的死区，经历着飞跃性的发展，人们克服了阀的物理尺寸局限，真空技术日趋完美，高精度模块化气动机械手问世，智能气动这一概念产生，气动伺服定位技术使气缸高速下实现任意点自动定位，智能阀岛十分理想地解决了整个自动生产线的分散与集中控制问题。气动机械手作为机械手的一种，它具有结构简单、重量轻、动作迅速、平稳、可靠、节能和不污染环境等优点而被广泛应用。气动机械手强调模块化的形式，现代传输技术的气动机械手在控制方面采用了先进的阀岛技术（可重复编程等），气动伺服系统（实现任意位置上的精确定位），在执行机构上全部采用模块化的拼装结构。90 年代初，由布鲁塞尔皇家军事学院 YBando 教授领导的综合技术部开发研制的电子气动机器人“阿基里斯”六脚勘探员，是气动技术、PLC 控制技术和传感技术完美结合产生的“六足动物”。6 个脚中的每一个脚都有 3 个自由度，一个直线气缸把脚提起、放下，一个摆动马达控制脚伸展/退回运动，另一个摆动马达则负责围绕脚的轴心做旋转之用。半导体芯片气动搬运机械手设计3由汉诺威大学材料科学研究院设计的气动攀墙机器人，它集遥感技术和真空技术于一体，成功地解决了垂直攀缘等视为危险工作的操作问题13。Tron-X 电子气动机器人，能与人亲切地握手，它的头部、腰部、手能与人类一样弯曲运动，并且有良好的柔韧性。在幕后操纵人员的操作下（或通过自身的编程控制）能与人进行对话，或作自我介绍等。Tron-X 电子气动机器人集电子技术、气动技术和人工智能为一体，它告诉我们，气动技术能够实现机器人中最难解决的灵活的自由度，具有在足够工作空间的适应性、高精度和快速灵敏的反应能力10。由于气压传动系统使用安全、可靠，可以在高温、震动、易燃、易爆、多尘埃、强磁、辐射等恶劣环境下工作”。而气动机械手作为机械手的一种，它具有结构简单、重量轻、动作迅速、平稳、可靠、节能和不污染环境、容易实现无级调速、易实现过载保护、易实现复杂的动作等优点。所以，气动机械手被广泛应用于汽车制造业、半导体及家电行业、化肥和化工，食品和药品的包装、精密仪器和军事工业等。现代汽车制造工厂的生产线，尤其是主要工艺的焊接生产线，大多采用了气动机械手。车身在每个工序的移动；车身外壳被真空吸盘吸起和放下，在指定工位的夹紧和定位；点焊机焊头的快速接近、减速软着陆后的变压控制点焊，都采用了各种特殊功能的气动机械手。高频率的点焊、力控的准确性及完成整个工序过程的高度自动化，堪称是最有代表性的气动机械手应用之一。在彩电、冰箱等家用电器产品的装配生产线上，在半导体芯片、印刷电路等各种电子产品的装配流水线上，不仅可以看到各种大小不一、形状不同的气缸、气爪，还可以看到许多灵巧的真空吸盘将一般气爪很难抓起的显像管、纸箱等物品轻轻地吸住，运送到指定目标位置。气动机械手用于对食品行业的粉状、粒状、块状物料的自动计量包装；用于烟草工业的自动卷烟和自动包装等许多工序。如酒、油漆灌装气动机械手；自动加盖、安装和拧紧气动机械手，牛奶盒装箱气动机械手等。此外，气动系统、气动机械手被广泛应用于制药与医疗器械上。如：气动自动调节病床，Robodoc 机器人，da Vinci 外科手术机器人等。重复高精度精度是指机器人、机械手到达指定点的精确程度，它与驱动器的分辨率以及反馈装置有关。重复精度是指如果动作重复多次，机械手到达同样位置的精确程度。重复精度比精度更重要，如果一个机器人定位不够精确，通常会显示一个固定的误差，这个误差是可以预测的，因此可以通过编程予以校正。重复精度限定的是一个随机误差的范围，它通过一定次数地重复运行机器人来测定。随着微电子技术和现代控制技术的发展，以及气动伺服技术走出实验室和气动伺服定位系统的成套化。气动机械手的重复精度将越来越高，它的应用领域也将更广阔，如核工业和军事工业等。模块化有的公司把带有系列导向驱动装置的气动机械手称为简单的传输技术，而把模块化拼装的气动机械手称为现代传输技术。模块化拼装的气动机械手比组合导向驱动装置更具灵活的安装体系。它集成电接口和带电缆及气管的导向系统装置，使机械手运动自如。江南大学学士学位论文4由于模块化气动机械手的驱动部件采用了特殊设计的滚珠轴承，使它具有高刚性、高强度及精确的导向精度。优良的定位精度也是新一代气动机械手的一个重要特点。模块化气动机械手使同一机械手可能由于应用不同的模块而具有不同的功能，扩大了机械手的应用范围，是气动机械手的一个重要的发展方向。智能阀岛的出现对提高模块化气动机械手和气动机器人的性能起到了十分重要的支持作用。因为智能阀岛本来就是模块化的设备，特别是紧凑型 CP 阀岛，它对分散上的集中控制起了十分重要的作用，特别对机械手中的移动模块。无给油化为了适应食品、医药、生物工程、电子、纺织、精密仪器等行业的无污染要求，不加润滑脂的不供油润滑元件已经问世。随着材料技术的进步，新型材料（如烧结金属石墨材料）的出现，构造特殊、用自润滑材料制造的无润滑元件，不仅节省润滑油、不污染环境，而且系统简单、摩擦性能稳定、成本低、寿命长。机电气一体化由“可编程序控制器-传感器-气动元件”组成的典型的控制系统仍然是自动化技术的重要方面；发展与电子技术相结合的自适应控制气动元件，使气动技术从“开关控制”进入到高精度的“反馈控制”；省配线的复合集成系统，不仅减少配线、配管和元件，而且拆装简单，大大提高了系统的可靠性。而今，电磁阀的线圈功率越来越小，而 PLC 的输出功率在增大，由 PLC 直接控制线圈变得越来越可能。气动机械手、气动控制越来越离不开 PLC，而阀岛技术的发展，又使 PLC 在气动机械手、气动控制中变得更加得心应手。气动技术经历了一个漫长的发展过程，随着气动伺服技术走出实验室，气动技术及气动机械手迎来了崭新的春天。目前在世界上形成了以日本、美国和欧盟气动技术、气动机械手三足鼎立的局面。我国对气动技术和气动机械手的研究与应用都比较晚，但随着投入力度和研发力度的加大，我国自主研制的许多气动机械手已经在汽车等行业为国家的发展进步发挥着重要作用。随着微电子技术的迅速发展和机械加工工艺水平的提高及现代控制理论的应用，为研究高性能的气动机械手奠定了坚实的物质技术基础。由于气动机械手有结构简单、易实现无级调速、易实现过载保护、易实现复杂的动作等诸多独特的优点，可以预见，在不久的将来，气动机械手将越来越广泛地进人工业、军事、航空、医疗、生活等领域。1.3 本课题应达到的要求本课题应达到的要求本课题的任务是研制半导体芯片自动化生产线中用于搬运芯片的气动机械手。该机械手要实现芯片的抓取、释放、搬运等动作，要求结构合理，动作准确迅速。本课题采用日本三菱公司的 FX2N 系列 PLC，对机械手的上下、左右、回转以及芯片吸取运动进行自动化控制。我们利用可编程技术，结合相应的硬件装置，控制机械手完成各种动作，来配合和实现生产上的要求。由于时间仓促和个人水平限制，我的设计存在着许多还没来得及解决的问题，希望广大老师、同学能够给予批评指正并予以解决。半导体芯片气动搬运机械手设计52 机械手基本结构与控制任务机械手基本结构与控制任务2.1 机械手的主要部件及运动机械手的主要部件及运动根据任务要求，气动机械手实现的是搬运芯片，可以看成无负载（零负载），因此设计气动系统的硬件结构时只需注意机械手本身的强度，以及当悬臂缸伸出到最大位置时，支架底座能否承受该转距而不倾倒。如图 2.1，待搬运芯片放置于工位 A 的传送托盘上，气动机械手的初始位置如图，要实现将芯片从工位工位 A 搬运至工位工位 B，对机械手的自由度提出一定的要求。根据任务要求，机械手要实现 X 方向与 Y 方向的运动（）绕 Z 方向的旋转（），同时在抓取过程YX,Z中要实现手臂的升降和吸放光盘的过程。所以确定该机械手是一个 4 自由度的机械手。Z图 2.1 任务要求假设要实现将芯片从工位 A 搬至工位 B，开始时机械手处于初始位置，即要实现动作如下图所示：初始位置右移悬臂伸出下降吸片上升回转（逆时针）下降放片上升悬臂缩回左移回转（顺时针）图 2.2 气缸动作图江南大学学士学位论文62.22.2 机械手的结构及技术参数列表机械手的结构及技术参数列表2.2.1 气动机械手的结构气动机械手的结构4631234567891014001. 真空吸盘 2. 真空发生器3. 升降缸与真空发生器的连接法兰 4. 升降缸5. 伸缩缸与旋转气缸的连接法兰 6. 旋转气缸7. 旋转气缸与铝合金型材立柱的连接法兰 8. 铝合金型材立柱9. 角铁 10. 底座2.2.1 气动机械手的技术参数列表气动机械手的技术参数列表一、用途：搬运半导体芯片二、设计技术参数:1. 自由度数:4个自由度2. 座标型式:圆柱座标3. 最大工作半径:300mm4. 手臂最大中心高:463mm5. 手臂运动参数伸缩行程：300mm 伸缩速度：53mm/s升降行程：100mm 升降速度：80mm/s回转范围: -180180图 2.3气动机械手结构示意图半导体芯片气动搬运机械手设计73 机械手气动系统设计机械手气动系统设计要实现上述机械手控制动作，机械手的控制部分包括气动与 PLC 控制部分。其动作是靠气动装置来完成的。3.1 气压传动的组成及工作原理气压传动的组成及工作原理气压传动，是以压缩空气为工作介质进行能量传递和信号传递的一门技术。气压传动的工作原理是利用空压机把电动机或其它原动机输出的机械能转换为空气的压力能，然后在控制元件的作用下，通过执行元件把压力能转换为直线运动或回转运动形式的机械能，从而完成各种动作，并对外做功11。气压传动系统和液压传动系统类似，也是由四部分组成的，它们是：(1) 气源装置获得压缩空气的装置。其主体部分是空气压缩机，它将原动机供给的机械能转变为气体的压力能；气源装置的组成：A. 空气压缩机（气源部分）空气压缩机是气动系统的动力源，它将电动机输出的机械能转换成气压能输送给气动系统。本设计采用的是活塞式低压空压机。是一种容积式空气压缩机，是通过机件的运动，使密封容积发生周期性大小的变化，从而完成对空气的吸入和压缩过程。B. 气源净化处理装置(2) 控制元件用来控制压缩空气的压力、流量和流动方向的，以便使执行机构完成预定的工作循环。它包括各种压力控制阀、流量控制阀和方向控制阀等；(3) 执行元件气动执行元件是以压缩空气为动力源，将气体的压力能再转换为机械能的装置，用来实现既定的工况动作。包括气缸、气马达、摆动马达； (4) 辅助元件是保证压缩空气的净化、元件的润滑、元件间的连接及消声等所必须的，它包括过滤器、油雾气、管接头及消声器等。3.1.1 气源装置及辅件气源装置及辅件气压传动系统中的气源装置是为气动系统提供满足一定质量要求的压缩空气，它是气压传动系统的重要组成部分。由空气压缩机产生的压缩空气，必须经过降温、净化、减压、稳压等一系列处理后，才能供给控制元件和执行元件使用。而用过的压缩空气排向大气时，会产生噪声，应采取措施，降低噪声，改善劳动条件和环境质量。对压缩空气的要求(1) 要求压缩空气具有一定的压力和足够的流量。(2) 要求压缩空气有一定的清洁度和干燥度。清洁度是指气源中含油量，含灰尘杂质的质量及颗粒大小都要控制在很低范围内。干燥度是指压缩空气中含水量的多少，气动装置要求压缩空气的含水量越低越好。混在压缩空气中的油蒸气可能聚集在贮气罐、管道、气动系统的容器中，有引起爆炸江南大学学士学位论文8的危险或影响设备的寿命。(3) 压缩空气中含有的饱和水分，在一定的条件下会凝结成水，并聚集在个别管道中。在寒冷的冬季，凝结的水会使管道及附件结冰而损坏，影响气动装置的正常工作。(4) 压缩空气中的灰尘等杂质，对气动系统中作往复运动或转动的气动元件的运动副会产生研磨作用，使这些元件因漏气而降低效率，影响它的使用寿命。因此气源装置必须设置一些除油、除水、除尘，并使压缩空气干燥，提高压缩空气质量，进行气源净化处理的辅助设备。气动三联件（图 3- 1）一般指空气过滤器、减压阀、油雾器，有些品牌的电磁阀和气缸能够实现无油润滑（靠润滑脂实现润滑功能），便不需要使用油雾器！空气过滤器和减压阀组合在一起可以称为气动二联件。还可以将空气过滤器和减压阀集装在一起，便成为过滤减压阀（功能与空气过滤器和减压阀结合起来使用一样）。有些场合不能允许压缩空气中存在油雾，则需要使用油雾分离器将压缩空气中的油雾过滤掉。总之，这几个元件可以根据需要进行选择，并可以将他们组合起来使用。气动辅件(1)消声器在气压传动系统之中，气缸、气阀等元件工作时，排气速度较高，气体体积急剧膨胀，会产生刺耳的噪声。噪声的强弱随排气的速度、排量和空气通道的形状而变化。排气的速度和功率越大，噪声也越大，一般可达 100120dB，为了降低噪声可以在排气口装消声器（图 3- 1-2）。消声器就是通过阻尼或增加排气面积来降低排气速度和功率，从而降低噪声的。气动元件使用的消声器一般由三种类型：吸收型消声器、膨胀干涉型消声器和膨胀干涉吸收型消声器。 (2)管道连接件管道连接件包括管子和各种管接头。有了管子和各种管接头，才能把气动控制元件、气动执行元件以及辅助元件等连接成一个完整的气动控制系统，因此，实际应用中，管道连接件是不可缺少的。管子可分为硬管和软管两种。如总气管和支气管等一些固定不动的、不需要经常装拆的地方，使用硬管。连接运动部件、临时使用、希望装拆方便的管路应使用软管。硬管有铁管、铜管、黄铜管、紫铜管和硬塑料管等；软管有塑料管、尼龙管、橡胶管、金属编织塑料管以及挠性金属导管等等。常用的是紫铜管和尼龙管。气动系统中使用的管接头的结构及工作原理与液压管接头基本相似；分为卡套式、扩口螺纹式、卡箍式、插入快换式等。3.1.2 气动控制元件气动控制元件在气压传动系统中，气动控制元件是控制和调节压缩空气的压力、流量和方向的各类控制阀，其作用是保证气动执行元件图 3- 1 三联件图 3- 2-2 消声器图 3- 3-2.2 方向控制阀半导体芯片气动搬运机械手设计9（如气缸、气马达等）按设计的程序正常地进行工作。气压控制阀按作用可分为压力控制阀、流量控制阀和方向控制阀。(图 3- 4-2.2)3.1.3 气动执行元件气动执行元件气动执行元件包括气缸和气马达。(1)气缸气缸是气动系统的执行元件之一。除几种特殊气缸外，普通气缸其种类及结构形式与液压缸基本相同。目前最常选用的是标准气缸（图 3-1-3），其结构和参数都已系列化、标准化、通用化。QGA 系列为无缓冲普通气缸；QGB 系列为有缓冲普通气缸。其它几种较为典型的特殊气缸有气液阻尼缸、薄膜式气缸和冲击式气缸等。a. 气液阻尼缸普通气缸工作时，由于气体的压缩性，当外部载荷变化较大时，会产生“爬行”或“自走”现象，使气缸的工作不稳定。为了使气缸运动平稳，普遍采用气-液阻尼缸。气液阻尼缸是由气缸和油缸组合而成。利用油液的不可压缩性和控制油液排量来获得活塞的平稳运动和调节活塞的运动速度。它将油缸和气缸串联成一个整体，两个活塞固定在一根活塞杆上。b. 薄膜式气缸薄膜式气缸是一种利用压缩空气通过膜片推动活塞杆做往复直线运动的气缸。它由缸体、膜片、膜盘和活塞杆等主要零件组成。其功能类似于活塞式气缸，它分单作用式和双作用式两种。薄膜式气缸的膜片可以做成盘形膜片和平膜片两种形式。膜片形式为夹织物橡胶、钢片或磷青铜片。常用的是夹织物橡胶，橡胶的厚度为 56mm，有时也可用 13mm。金属式膜片只用于行程较小的薄膜式气缸中。薄膜式气缸和活塞式气缸相比较，具有结构简单、紧凑、制造容易、成本低、维修方便、寿命长、泄漏小、效率高的优点。但是膜片的变形量有限，故其行程短（一般不超过 4050mm），且气缸活塞杆上的输出力随着行程的加大而减小。c. 冲击气缸冲击气缸是一种体积小、结构简单、易于制造、耗气功率小但能产生相当大的冲击力的一种特殊气缸。与普通气缸相比，冲击气缸的结构特点是增加了一个具有一定容积的蓄能腔和喷嘴。(2)气马达气马达也是气动执行元件的一种。它的作用相当于电动机或液压马达。即输出力矩，拖动机构作旋转运动。气马达按结构形式可分为：叶片式气马达、活塞式气马达和齿轮式气马达等。最为常见的是活塞式气马达（图 3-1-4）和叶片式气马达。叶片式气马达制造简单、结构紧凑，图 3-1-3标准气缸图 3-1-4活塞式气马达江南大学学士学位论文10但低速运动转矩小、低速性能不好，适由于中低功率的机械，目前在矿山及风动工具中应用普遍。活塞式气马达在低速情况下有较大的输出功率，它的低速性能好，适宜于载荷较大和要求低速转矩的机械，如起重机、铰车、铰盘、拉管机等。本设计采用双作用气缸和单作用气缸。单作用气缸，压缩空气仅作用在气缸活塞的一侧，另一侧则与大气相通。气缸只在一个方向上做功，气缸活塞在复位弹簧或外力作用下复位。在无负载情况下，弹簧力使气缸活塞以较快速度回到初始位置。复位力大小由弹簧自由长度决定，双作用气缸在压缩空气作用下，双作用气缸活塞杆既可以伸出，也可以回缩。通过缓冲调节装置，可以调节其终端缓冲。气缸活塞上永久磁环可用于驱动行程开关动作。(2)气动人工肌肉气动人工肌肉由外部提供的压缩空气驱动，作推拉动作，其过程就像人体的肌肉运动。它可以提供很大的力量，而重量却比较小，最小的气动人工肌肉重量只有 10g。气动人工肌肉会在达到推拉极限时自动制动，不会突破预定的范围。多个气动人工肌肉可以按任意方向、位置组合，不需要整齐的排列。如图 3-1-53.2 气压传动的优缺点气压传动的优缺点优点(1) 工作介质是空气，取之不尽、用之不竭。气体不易堵塞流动通道，用过后可将其随时排入大气中，不污染环境。(2) 空气的特性受温度影响小。在高温下能可靠地工作，不会发生燃烧或爆炸。且温度变化时，对空气的粘度影响极小，故不会影响传动性能。(3) 空气的粘度很小（约为液压油的万分之一），所以流动阻力小，在管道中流动的压力损失较小，所以便于集中供应和远距离输送。(4) 相对液压传动而言，气动动作迅速、反应快，一般只需 0.020.3 秒就可达到工作压力和速度。液压油在管路中流动速度一般为 15m/s，而气体的流速最小也大于10m/s，有时甚至达到音速，排气时还达到超音速。(5) 气体压力具有较强的自保持能力，即使压缩机停机，关闭气阀，但装置中仍然可以维持一个稳定的压力。液压系统要保持压力，一般需要能源泵继续工作或另加蓄能器，而气体通过自身的膨胀性来维持承载缸的压力不变。(6) 气动元件可靠性高、寿命长。电气元件可运行百万次，而气动元件可运行20004000 万次。(7) 工作环境适应性好，特别在易燃、易爆、多尘埃、强磁、辐射、振动等恶劣环境中，比液压、电子、电气传动和控制优越。(8) 气动装置结构简单、成本低、维护方便、过载能自动保护。缺点(1) 因空气的可压缩性较大，气动装置的动作稳定性较差。(2)气动装置工作压力低，输出力或力矩受到限制。在结构尺寸相同的情况下，气压图 3-1-5气动人工肌肉半导体芯片气动搬运机械手设计11传动装置比液压传动装置输出的力要小得多。(3) 气动装置中的信号传动速度比光、电控制速度慢，所以不宜于信号传递速度要求十分高的复杂线路中。同时实现生产过程的遥控也比较困难，但对一般的机械设备，气动信号的传递速度是能满足工作要求的。(4) 噪声较大，尤其是在超音速排气时要加消声器。3.3 气动机械手的气缸气动机械手的气缸的的选用选用根据上述气动机械手的任务要求我主要选择了由 5 个气缸加上相应的限位开关来实现它的动作要求，这 5 个缸及其作用分别是：1 滑台气缸方向移动（左右）X2 旋转气缸方向旋转运动（顺逆）Z3 悬臂气缸方向移动（前后）Y4 升降气缸方向移动（上下）z5 模块化真空发生器（真空吸盘）吸放芯片根据机械手的动作要求和PLC所具有的控制特点, 整个气动系统就是要对4个气缸和一个真空发生器的动作进行顺序控制, 这里采用了4个两位五通电磁气阀组成的阀岛的主控阀和一个模块化真空发生器。另外, 为便于控制各动作的速度, 各气路安装了可调单向节流阀进行调速。机械手的气动原理如图3.2 所示。图 3.2 气动原理图江南大学学士学位论文123.3.1 滑台滑台气缸气缸的选用的选用根据任务要求，滑台气缸使机械手完成方向移动，行程为 100mm，由于此滑台气X缸作为机械手底座，所以还需要承受一定的重量。故选用 FESTO 双活塞滑台驱动单元SPZ（如图 3.3.1）。该型号双活塞滑台驱动单元有以下优点：a.扭转刚度极大，可承受较大作用力b.活塞杆间距较大，承载能力强c.内含滑动轴承或循环滚珠，轴承导向装置3.3.2 旋转旋转气缸气缸的选用的选用根据任务要求，旋转气缸完成方向旋转运动（顺逆）Z，由于此机械手只有两个工位，且相互成 180，没有分度要求，故选用 FESTO 生产的 DRQD 系列双活塞摆动气缸 DRQD-B-20。如图 3.3.2选型计算过程如下：经计算该旋转气缸需要承受悬臂气缸，升降气缸，真空发生器吸盘以及芯片的所有重量之和，总计约 1000g。安全系数为 2。故得静态垂直于法兰盘的轴向压力 Fx,push=20N。假设安装悬臂时悬臂气缸重心不与法兰盘中心轴线重合，作用点距离法兰盘中心轴线V=100mm。又查表得 DNC-32-300 气缸的缸盖最大尺寸为 45mm，得活塞杆轴线中心高为22.5mm，即径向力作用距离 Z=22.5mm。初选型号为 DRQD-B-20把 Fx,push=20N，V=100mm 带入图表 3.3.2a/b查询得 Fx,push,max 静=200N 远大于 Fx,push=20NFx,push,max 动=40N；大于 Fx,push=20N 所以，DRQD-B-20 轴向推力满足设计需要。图 3.3.1 滑台气缸图 3.3.2 旋转气缸半导体芯片气动搬运机械手设计13把 Z=22.5mm 带入图表 3.3.2c/d 查询曲线 DRQD-B-20，得：Fy,max 静=650N 远大于 Fy,push=20NFy,max 动=110N；远大于 Fx,push=20N 所以，DRQD-B-20 径向力满足设计需要。3.3.3 悬臂气缸悬臂气缸的选用的选用根据任务要求，悬臂气缸使机械手完成方向移动，行程为 300mm，由于此悬臂气缸Y作为机械手悬臂，所以还需要考虑悬臂端承受的重量（按 1000g 计算）。通过 FESTO 公司提供的 GSED 模拟仿真选型软件系统选型，得出 DNC-32-300-PPV 双作用标准气缸满足任务要求。该型号双作用标准气缸有以下优点：a.现代化的设计和结构比普通标准气缸节省空间达 11%，从而使系统结构更加紧凑。b.接近传感器平齐安装在传感器槽内。一方面无需额外的安装组件，另一方面可防止传感器受到机械损坏。c.型材上的沟槽使传感器不凸出来图 3.3.2b 最大动态轴向推力图 3.3.2a 最大静态轴向推力图 3.3.2c 最大静态径向力图 3.3.2d 最大动态径向力江南大学学士学位论文14d.可以使用传感器沟槽盖（保护传感器电缆和防止灰尘进入槽内）。下图 3.3.3 是假设气缸行程 300mm，负载 1kg，气源压力 6bar，无附加轴向力和摩擦力的情况下，通过 GSED 仿真选型软件计算出的结果。3.3.4 升降气缸升降气缸的选用的选用根据任务要求，升降气缸使机械手完成方向移动（上下），行程为 100mm，考虑末z端负载重量为真空发生器和吸盘（按 500g 计算）。通过查 FESTO 产品表，可选出滑台气缸 DGSL-12-100-PA 作为机械手臂末端升降气缸使用。如图 3.3.4 所示。该型号滑台气缸技术参数如下：结构特点：拨叉式导轨：防护型滚珠轴承导轨安装方式：通过通孔，通过内螺纹运动时间1.02s平均速度0.30m/s端位冲击速度0.24m/s最大速度0.53m/s最终冲击能量0.10J耗气量1.97l气动缓冲器设定45.00%图 3.3.3 DNC 气缸仿真结果图 3.3.4 升降气缸及其安装半导体芯片气动搬运机械手设计15缓冲：P 两端带弹性缓冲，不带金属终端挡块，P1 两端带弹性缓冲，带金属终端挡块，位置感测：通过接近开关安装位置任意最大伸出速度m/s：0.8最大退回速度m/s：0.8重复精度 P1/Y3mm0.013.3.5 模块化真空发生器和真空吸盘的模块化真空发生器和真空吸盘的选用选用A. 真空发生器采用真空发生器和真空吸盘的配合，实现了真空吸放芯片的动作。为了节省 PLC的输出点，经过计算赛选决定采用 FESTO 模块化真空发生器 OVEM。如图 3.3.5该型号真空发生器集成了 2 个电磁阀，一个用于产生真空，另一个用于控制喷射脉冲。通过第二个集成的电磁阀，可以在真空切断时激活发生喷射脉冲，以安全地将工件从吸盘上释放下来，以快速还原真空。真空度可通过 LCD 同时用数字和柱状显示。集成消声器，工作时无噪音B. 真空吸盘一般 6 英寸芯片，质量在大约 200g，安全系数按 2 倍计算，可知需要的吸盘脱离力为 3.92 N，NkgNg92. 3/8 . 9001. 02002即吸盘需要至少 3.92 N 的吸附力。另外由于是吸附芯片，所以还得考虑抗静电性能，经过查表筛选，选得 FESTO ESG-10-SNA 吸盘。如图 3.3.52。该型号吸盘采用丁腈橡胶，可抗静电。吸盘直径：10mm吸盘接口：M4x0.7脱离力，0.7 barN：4N工件最小半径：30mm重量：1.5g图 3.3.5 模块化真空发生器图 3.3.52 吸盘组件江南大学学士学位论文164 机械手电气系统设计机械手电气系统设计4.1 PLC 简介简介机械手的气动控制系统要通过PLC编程进行控制自二十世纪六十年代美国推出可编程逻辑控制器（Programmable Logic Controller，PLC）取代传统继电器控制装置以来，PLC得到了快速发展，在世界各地得到了广泛应用。同时，PLC的功能也不断完善。随着计算机技术、信号处理技术、控制技术网络技术的不断发展和用户需求的不断提高，PLC在开关量处理的基础上增加了模拟量处理和运动控制等功能。今天的PLC不再局限于逻辑控制，在运动控制、过程控制等领域也发挥着十分重要的作用。作为离散控的制的首选产品，PLC在二十世纪八十年代至九十年代得到了迅速发展，世界范围内的PLC年增长率保持为20%30%。随着工厂自动化程度的不断提高和PLC市场容量基数的不断扩大，近年来PLC在工业发达国家的增长速度放缓。但是，在中国等发展中国家PLC的增长十分迅速。综合相关资料，2004年全球PLC的销售收入为100亿美元左右，在自动化领域占据着十分重要的位置。 PLC是由摸仿原继电器控制原理发展起来的，二十世纪七十年代的PLC只有开关量逻辑控制，首先应用的是汽车制造行业。它以存储执行逻辑运算、顺序控制、定时、计数和运算等操作的指令；并通过数字输入和输出操作，来控制各类机械或生产过程。用户编制的控制程序表达了生产过程的工艺要求，并事先存入PLC的用户程序存储器中。运行时按存储程序的内容逐条执行，以完成工艺流程要求的操作。PLC的CPU内有指示程序步存储地址的程序计数器，在程序运行过程中，每执行一步该计数器自动加1，程序从起始步（步序号为零）起依次执行到最终步（通常为END指令），然后再返回起始步循环运算。PLC每完成一次循环操作所需的时间称为一个扫描周期。不同型号的PLC，循环扫描周期在1微秒到几十微秒之间。PLC用梯形图编程，在解算逻辑方面，表现出快速的优点，在微秒量级，解算1K逻辑程序不到1毫秒。它把所有的输入都当成开关量来处理，16位（也有32位的）为一个模拟量。大型PLC使用另外一个CPU来完成模拟量的运算。把计算结果送给PLC的控制器。相同I/O点数的系统，用PLC比用DCS，其成本要低一些（大约能省40%左右）。PLC没有专用操作站，它用的软件和硬件都是通用的，所以维护成本比DCS要低很多。一个PLC的控制器，可以接收几千个I/O点（最多可达8000多个I/O）。如果被控对象主要是设备连锁、回路很少，采用PLC较为合适。PLC由于采用通用监控软件，在设计企业的管理信息系统方面，要容易一些。近10年来，随着PLC价格的不断降低和用户需求的不断扩大，越来越多的中小设备开始采用PLC进行控制，PLC在我国的应用增长十分迅速。随着中国经济的高速发展和基础自动化水平的不断提高，今后一段时期内PLC在我国仍将保持高速增长势头。通用PLC应用于专用设备时可以认为它就是一个嵌入式控制器，但PLC相对一般嵌入式控制器而方具有更高的可靠性和更好的稳定性。实际工作中碰到的一些用户原来采用嵌入式控制器，现在正逐步用通用PLC或定制PLC取代嵌入式控制器9。半导体芯片气动搬运机械手设计174.1.1 PLC 内部原理内部原理PLC实质上是一种被专用于工业控制的计算机，其硬件结构和微机是基本一致的。 PLC硬件的基本结构图所示4：编程器中央处理单元（CPU）输入电路输出电路系统程序存储区用户程序存储区电源图 4.1 PLC 硬件的基本结构图(1) 中央处理单元（CPU）中央处理单元（CPU）是PLC 的控制中枢。它按照PLC系统程序赋予的功能，接受并存储从编程器键入的用户程序和数据，检查电源、存储器、I/O以及警戒定时器的状态，并能检查用户程序的语法错误。当PLC投入运行时，首先它以扫描的方式接受现场各输入装置的状态和数据，并分别存入I/O映象区, 然后从用户程序存储器中逐条读取用户程序，经过命令解释后按指令的规定执行逻辑或算术运算等任务。并将逻辑或算术运算等结果送入I/O映象区或数据寄存器内。等所有的用户程序执行完毕以后，最后将I/O映象区的各输出状态或输出寄存器内的数据传送到相应的输出装置，如此循环运行，直到停止运行为止。(2) 存储器与微型计算机一样，除了硬件以外，还必须有软件。才能构成一台完整的PLC。PLC的软件分为两部分: 系统软件和应用软件。存放系统软件的存储器称为系统程序存储器。PLC存储空间的分配：虽然大、中、小型 PLC的CPU的最大可寻址存储空间各不相同，但是根据PLC的工作原理，其存储空间一般包括以下三个区域：系统程序存储区，系统RAM存储区（包括I/O映象区和系统软设备等）和用户程序存储区。A. 系统程序存储区在系统程序存储区中存放着相当于计算机操作系统的系统程序。它包括监控程序、管理程序、命令解释程序、功能子程序、系统诊断程序等。由制造厂商将其固化在江南大学学士学位论文18EPROM中，用户不能够直接存取。它和硬件一起决定了该PLC的各项功能。B. 系统RAM存储区系统RAM存储区包括I/O映象区以及各类软设备(例如：逻辑线圈、数据寄存器、计时器、计数器、变址寄存器、累加器等)存储区。 I/O映象区由于PLC投入运行后，只是在输入采样阶段才依次读入各输入状态和数据，在输出刷新阶段才将输出的状态和数据送至相应的外设。因此，它需要有一定数量的存储单元（RAM）以供存放I/O的状态和数据，这些存储单元称作I/O映象区。一个开关量I/O占用存储单元中的一个位（bit）, 一个模拟量I/O占用存储单元中的一个字（16个bit)。因此，整个I/O映象区可看作由开关量的I/O映象区和模拟量的I/O映象区两部分组成。系统软设备存储区除了I/O映象区以外，系统 RAM存储区还包括PLC内部各类软设备（逻辑线圈、数据寄存器、计时器、计数器、变址寄存器、累加器等）的存储区。该存储区又分为具有失电保持的存储区域和无失电保持的存储区域，前者在PLC断电时，由内部的锂电子供电。使这部分存储单元内的数据得以保留；后者当PLC停止运行时，将这部分存储单元内的数据全部置“零”。C用户程序存储区用户程序存储区存放用户编制的用户程序。不同类型的PLC其存储容量各不相同，一般来说，随着PLC机型增大其存储容量也相应增大。不过对于新型的PLC，其存储容量可根据用户的需要而改变。D常用的I/O分类常用的I/O分类如下：开关量：按电压水平分，有220VAC、110VAC、24VDC，按隔离方式分，有继电器隔离和晶体管隔离。模拟量：按信号类型分，有电流型（4-20mA,0-20mA）、电压型（0-10V,0-5V,-10-10V）等，按精度分，有12bit,14bit,16bit等。除了上述通用I/O外，还有特殊I/O模块，如热电阻、热电偶、脉冲等模块。按I/O点数确定模块规格及数量，I/O模块可多可少，但其最大数受CPU所能管理的基本配置的能力，即受最大的底板或机架槽数限制。（3）PLC电源PLC电源在整个系统中起着十分重要的作用。无论是小型的PLC，还是中、大型的PLC，其电源的性能都是一样的，均能对PLC内部的所有器件提供一个稳定可靠的直流电源。一般交流电压波动在正负10%（15%）之间，因此可以直接将PLC接入到交流电网上去。可编程序控制器一般使用220V交流电源。可编程序控制器内部的直流稳压电源为各模块内的元件提供直流电压。某些可编程序控制器可以为输入电路和少量的外部电子检测装置（如接近开关）提供24V直流电源。驱动现场执行机构的电源一般由用户提供。可编程序控制器是从继电器控制系统发展而来的，它的梯形图程序与继电器系统电半导体芯片气动搬运机械手设计19路图相似，梯形图中的某些编程元件也沿用了继电器这一名称，如输入、输出继电器等。这种计算机程序实现的“软继电器”，与继电器系统中的物理结构在功能上某些相似之处。4.1.2 PLC 的工作原理的工作原理可编程序控制器有两种基本的工作状态，即运行（RUN）状态与停止（STOP）状态。在运行状态，可编程控制器通过执行反映控制要求的用户程序来实现控制功能。为了使可编程序控制器的输出及时地响应随时可能变化的输入信号，用户程序不是只执行一次，而是反复不断地重复执行，直至可编程序控制器停机或切换到STOP工作状态。除了执行用户程序之外，在每次循环过程中，可如上图编程序控制器还要完成，内部处理、通信处理等工作，一次循环可分为5个阶段。可编程序控制器的这种周而复始的循环工作方式称为扫描工作方式。由于计算机执行指令的速度极高，从外部输入-输出关系来看，处理过程似乎是同时完成的。在内部处理联合阶段，可编程序控制器检查CPU模块内部的硬件是否正常，将监控定时器复位，以及完成一些别的内部工作。在通信服务阶段，可编程序控制器与别的带微处理器的智能装置通信，响应编程器键入的命令，更新编程器的显示内容。当可编程序控制器处于停止（STOP）状态时，只执行以上的操作。可编程序控制起处于（RUN）状态时，还要完成另外3个阶段的操作。在可编程序控制器的存储器中，设置了一片区域用来存放输入信号和输出信号的状态，它们分别称为输入映像寄存器和输出映像寄存器。可编程序控制器梯形图中别的编程元件也有对应的映像存储区，它们统称为元件映像寄存器。在输入处理阶段，可编程序控制器把所有外部输入电路的接通/断开（ON/OFF）状态读入输入寄存器。外接的输入触点电路接通时，对应的输入映像寄存器为“1”状态，梯形图中对应的输入继电器的常开触点接通，常闭触点断开。外接的输入触点电路断开，对应的输入映像寄存器为“0”状态，梯形图中对应的输入继电器的常开触点断开，常闭触点接通。在程序执行阶段，即使外部输入信号的状态发生了变化，输入映像寄存器的状态也不会随之而变，输入信号变化了的状态只能在下一个扫描周期的输入处理阶段被读入。可编程序控制器的用户程序由若干条指令组成，指令在存储器中按步序号顺序排列。在没有跳转指令时，CPU从第一条指令开始，逐条顺序的执行用户程序，直到用户程序结束之处。在执行指令时，从输入映像寄存器或别的元件映像寄存器中将有关编程元件的0/1状态读出来，并根据指令的要求执行相应的逻辑运算，运算结果写入到对应的元件映像寄存器中，因此，各编程元件的映像寄存器（输入映像寄存器除外）的内容随着程序的执行而变化。在输出处理阶段，CPU 将输出映像寄存器的0/1状态传送到输出锁存器。体型图某一输出继电器的线圈“通电”时，对应的输出映像寄存器为“1”状态。信号经输出模块隔离和图4.1.2 PLC工作原理图江南大学学士学位论文20功率放大后，继电器型输出模块中对应的硬件继电器的线圈通电，其常开触点闭合，使外部负载通电工作。若梯形图中输出继电器线圈断电对应的输出映像寄存器为“0”状态，在输出处理阶段后，继电器型输出模块中对应的硬件继电器的线圈断电，其常开触点断开，外部负载断电，停止工作。某一编程元件对应的映像寄存器为“1”状态时，称该编程元件为ON，映像寄存器为“0”状态时，称该编程元件为OFF。扫描周期可编程序控制器在RUN工作状态时，执行一次图所示3的扫描操作所需的时间称为扫描周期，其典型值为1100ms。指令执行所需的时间与用户程序的长短、指令的种类和CPU执行指令的速度有很大的关系。当用户程序较长时，指令执行时间在扫描周期中占相当大的比例。不过严格地来说扫描周期还包括自诊断、通信等。第(N-1)个扫描周期输出刷新第(N+1)个扫描周期输入采样第 N 个扫描周期输入采样输出刷新用户程序执行图4.3 PLC的扫描运行方式(1) 输入采样阶段在输入采样阶段，PLC以扫描方式依次读入所有的数据和状态它们存入I/O映象区的相应单元内。输入采样结束后，转入用户程序行和输出刷新阶段。在这两个阶段中，即使输入数据和状态发生变化I/O映象区的相应单元的数据和状态也不会改变。所以输入如果是脉冲信号，它的宽度必须大于一个扫描周期，才能保证在任何情况下，该输入均能被读入。(2) 用户程序执行阶段在用户程序执行阶段，PLC的CPU总是由上而下，从左到右的顺序依次的扫描梯形图。并对控制线路进行逻辑运算，并以此刷新该逻辑线圈或输出线圈在系统RAM存储区中对应位的状态。或者确定是否要执行该梯形图所规定的特殊功能指令。例如：算术运算、数据处理、数据传达等。(3) 输出刷新阶段在输出刷新阶段，CPU按照I/O映象区内对应的数据和状态刷新所有的数据锁存电路，再经输出电路驱动响应的外设。这时才是PLC真正的输出。(4) 输入/输出滞后时间输入/输出滞后时间又称系统响应时间，是指可编程序控制器的外部输入信号发生变化的时刻至它控制的有关外部输出信号发生变化的时刻之间的时间间隔，它由输入电路滤波时间、输出电路的滞后时间和因扫描工作方式产生的滞后时间三部分组成。输入模块的CPU滤波电路用来滤除由输入端引入的干扰噪声，消除因外接输入触点动作是产生的抖动引起的不良影响，滤波电路的时间常数决定了输入滤波时间的长短，其半导体芯片气动搬运机械手设计21典型值为10ms左右。输出模块的滞后时间与模块的类型有关，继电器型输出电路的滞后时间一般在10ms左右；双向可空硅型输出电路在负载接通时的滞后时间约为1ms，负载由导通到断开时的最大滞后时间为10ms；晶体管型输出电路的滞后时间约为1ms。由扫描工作方式引起的滞后时间最长可达到两个多扫描周期。可编程序控制器总的响应延迟时间一般只有几十ms，对于一般的系统是无关紧要的。要求输入输出信号之间的滞后时间尽量短的系统，可以选用扫描速度快的可编程序控制器或采取其他措施。4.1.3 PLC 机型的选择方法机型的选择方法1PLC的类型PLC按结构分为整体型和模块型两类，按应用环境分为现场安装和控制室安装两类；按CPU字长分为1位、4位、8位、16位、32位、64位等。从应用角度出发，通常可按控制功能或输入输出点数选型。整体型PLC的I/O点数固定，因此用户选择的余地较小，用于小型控制系统；模块型PLC提供多种I/O卡件或插卡，因此用户可较合理地选择和配置控制系统的I/O点数，功能扩展方便灵活，一般用于大中型控制系统。2输入输出模块的选择输入输出模块的选择应考虑与应用要求的统一。例如对输入模块，应考虑信号电平、信号传输距离、信号隔离、信号供电方式等应用要求。对输出模块，应考虑选用的输出模块类型，通常继电器输出模块具有价格低、使用电压范围广、寿命短、响应时间较长等特点；可控硅输出模块适用于开关频繁，电感性低功率因数负荷场合，但价格较贵，过载能力较差。输出模块还有直流输出、交流输出和模拟量输出等，与应用要求应一致。可根据应用要求，合理选用智能型输入输出模块，以便提高控制水平和降低应用成本。考虑是否需要扩展机架或远程I/O机架等。3电源的选择PLC的供电电源，除了引进设备时同时引进PLC应根据产品说明书要求设计和选用外，一般PLC的供电电源应设计选用220VAC电源，与国内电网电压一致。重要的应用场合，应采用不间断电源或稳压电源供电。如果PLC本身带有可使用电源时，应核对提供的电流是否满足应用要求，否则应设计外接供电电源。为防止外部高压电源因误操作而引入PLC，对输入和输出信号的隔离是必要的，有时也可采用简单的二极管或熔丝管隔离。4存储器的选择由于计算机集成芯片技术的发展，存储器的价格已下降，因此，为保证应用项目的正常投运，一般要求PLC的存储器容量，按256个I/O点至少选8K存储器选择。需要复杂控制功能时，应选择容量更大，档次更高的存储器。5冗余功能的选择a控制单元的冗余（1）重要的过程单元：CPU（包括存储器）及电源均应1B1冗余。（2）在需要时也可选用PLC硬件与热备软件构成的热备冗余系统、2重化或3重化冗余容错系统等。b I/O接口单元的冗余江南大学学士学位论文22（1）控制回路的多点I/O卡应冗余配置。（2）重要检测点的多点I/O卡可冗余配置。3）根据需要对重要的I/O信号，可选用2重化或3重化的I/O接口单元。6经济性的考虑选择PLC时，应考虑性能价格比。考虑经济性时，应同时考虑应用的可扩展性、可操作性、投入产出比等因素，进行比较和兼顾，最终选出较满意的产品。输入输出点数对价格有直接影响。每增加一块输入输出卡件就需增加一定的费用。当点数增加到某一数值后，相应的存储器容量、机架、母板等也要相应增加，估因此，点数的增加对CPU选用、存储器容量、控制功能范围等选择都有影响，在算和选用时应充分考虑，使整个控制系统有较合理的性能价格比14。4.1.4 机械手 PLC 选择及参数选择及参数综合上述原则机械手控制系统主机为三菱的FX2N-32MR。A. 主要技术数据如下：工作电源：24VDC输入点数：16输出点数：16输入信号类型：直流或开关量输入电流：24VDC 5mA模拟输入：-10V10V（-20mA+20mA）输出晶体管允许电流0.3A/点（1.2A/COM）输出电压规格：30VDC最大负载：9W输出反应时间：OffOn 20s OnOff 30s基本指令执行时间：数个s程序语言：指令+梯形图+SFC程序容量：3792STEPS基本顺序指令：32个（含步进梯形指令）应用指令：100种辅助继电器：一般用512+232点（M000M511+M768M999）停电保持用256点（M512M767）特殊用280点（M1000M1279）定时器：100ms时基64点（T0T63）10ms时基63点（T64T126，M1028为ON时） 1ms时基1点（T127）计数器：一般用112点（C000C111，16位计数器）停电保持用16点（C112C127，16位计数器）高速用13点1相5kHz，2相2kHz（C235C254，全部为停电保持32位计数器）数据寄存器：一般用408点（D000D407）停电保持用192点（D408D599）特殊用144点（D1000D1143）指针/中断：P64点；I4点（P0P63/I001、I101、I201、I301）半导体芯片气动搬运机械手设计23串联通信口：程序写入/读出通讯口：RS232 一般功能通讯口：RS485主机电源220V ACA. PLC主机的组成(1) 输入单元输入单元由8个按扭、8个开关和16个接插件组成，它们分别与PLC的16个输入点相接。改变这些开关或按扭的通断状态，即可对主机输入所需要的开关量。16个接插件可外接其它直流或开关量输入信号。(2) 输出单元输出单元由24个二极管和24个接插件组成，它们分别与PLC的24个输出点相连。发光二极管是否发光，即可表示输出点的状态，使用者可得到主机的输出信息。24个输出接插件可外接其它需要控制的设备。输出单元的4个地端，分别引出到面板，其中只有C4与3V电源共地。(3) 电源单元PLC主机左边有外接220V/AV的电源插座，作为PLC的工作电源。内装变压器，输出3V电源，供二极管使用。另外PLC的24VDC和24GND已引出到面板，供外接输入器件（如传感器）的工作电源用。LN24+COMLN24+COM24+24+AC/DC转换器5V24V0V24+24-保险本输入扩展模块的24+端子由基本单元的24+供给电源AC/DC转换器5V24V0V24+24-本输入扩展模块的24+端子由扩展单元的24+供给电源FX2N基本单元AC电源DC输入FX2N扩展模块DC输入FX2N扩展单元AC电源DC输入FX2N扩展模块DC输入扩展电缆AC100V240V50/60Hz电源+10%-15%DC24V供给电源DC24V供给电源基本单元和扩展单元的COM端子互相连接基本单元和扩展单元的24V电源输出端子不能互连空端子作为中继工作端子使用断路开关KMKMKMPL通电紧急停止按钮X000X 0KMKM江南大学学士学位论文24图 4-2 FX2N 系列 PLC 外部接线图4.2 FX2N 系列系列 PLC三菱PLC有F1与F2系列小型机，FX系列与FX2系列整体式高功能小型机，A系列、QnA系列、Q系列大中型机等，其中FX2N系列则是FX系列中功能最强、速度最高的微型可编程序控制器之一。图4-2是FX2N系列PLC基本单元、扩展单元、扩展模块与供电电源间的接线图。所需AC电源额定电压为AC100240V（电压允许范围AC85264V），额定频率50/60Hz。4.2.1 FX2N 基本指令运用基本指令运用LD（取）为常开触头逻辑运算起始指令，LDI（取反）则为常闭触头逻辑运算起始指令，OUT（输出）用于线圈驱动，其驱动对象有输出继电器（Y）、辅助继电器（M）、状态继电器（S）、定时器（T）、计数器（C）等。OUT指令不能用于输入继电器，OUT指令驱动定时器（T）、计数器（C）时，必须设置常数K。AND（与）用于常开触头串联连接，ANI 则用于常闭触头串联连接。串联触头个数没有限制，理论上该指令可以无限次重复使用，实际由于图形编程器和打印机功能有限制，一般一行不超过 10 个触头和 1 个线圈，而连续输出总共不超过 24 行。OR（或）是常开触头并联连接指令，ORI（或反）是常闭触头并联连接指令。除第一行并联支路外，其余并联支路上若只有一个触头时就可使用 OR、ORI 指令。OR、ORI指令一般跟随 LD、LDI 指令后，对 LD、LDI 指令规定的触头再并联一个触头。状态继电器（S）主要用于编制 PLC 的顺序控制程序，一般与步进顺序控制指令 STL配合使用。常用状态继电器有初始状态继电器（S0S9 共 10 点）、回零状态继电器（S10S19共 10 点，供返回始点时用）、通用状态继电器（S20S499 共 480 点，没有断电保护功能，需断电保持功能时，可用程序设定）、断电保持状态继电器（S500S899 共 400 点，断电时用带锂电池的 RAM 或 EEPROM 保存其 ON 或 OFF 状态）、报警用状态继电器（S900S999 共 100 点，使用信号报警器置位 ANS 和信号报警器复位 ANR 指令时起外部故障诊断输出作用，称为信号报警器）。PLC功能指令实际上就是功能各异的PLC子程序块。FX2N系列PLC的功能指令有程序流程、传送比较、四则逻辑运算、旋转移位、数据处理、高速处理、方便指令、外部设备处理、浮点数、时钟运算、接点比较等若干类。功能指令有连续执行和脉冲执行两种类型。图4.2.1中第1支路的MOV是连续执行型指令，即当X001接通时，各运算周期都执行一次，而第2支路的MOV（P）是脉冲执行型型指令，（P）就表示当X000由OFF转换为ON时，仅执行一次指令MOVD10D12X000X00112MOV(P) D10D12半导体芯片气动搬运机械手设计25 图 4.2.1 功能指令执行方式示例江南大学学士学位论文265 机械手典型动作的机械手典型动作的 PLC 程序设计程序设计5.1 电气气动控制电气气动控制( PLC 控制控制)要求要求该气动机械手电气控制部分由控制面板、接线端子、PLC、按钮及指示灯等相关电气元件组成。其信号传递过程是控制面板或磁性开关发出信号，经过I/O端子，传递到PLC输入端子，经过PLC处理，从PLC输出端子发出动作控制信号驱动相应阀的电磁线圈的通断，机械手产生对应的动作。其操作过程，按下启动按钮，检测气动机械手是否处于原位，如果不是，则回到原位，如果是，则检测气动机械手处于何种工作状态下，单步意味着每按下一次启动按钮，机械手执行一步动作；单周期指执行一次动作循环，最后回到初始位置；周期循环则是机械手重复不断的执行动作，直到按下复位或停止按钮为止。该气动机械手控制要求是:(1) 按下起动按钮后, 检测气动机械手是否处于原位，如果不是，则回到原位。(2) 滑台气缸右移电磁阀通电，右移至右限位开关动作。(3) 升降缸下降电磁阀通电, 升降缸下降, 至下限位开关动作。(4) 真空发生器得电，吸住芯片。(5) 升降缸上升电磁阀通电, 升降缸上升, 至上限位开关动作。(6) 旋转气缸逆时针转电磁阀通电, 机械手臂逆时针转,至逆时针转限位开关动作。(7) 滑台气缸左移电磁阀通电，左移至左限位开关动作。(8) 悬臂缸伸出电磁阀通电, 悬臂缸伸出, 至伸出限位开关动作。(9) 升降缸下降电磁阀通电, 升降缸下降, 至下限位开关动作。(10) 真空发生器得电磁阀断电，放下芯片。(11) 升降缸上升电磁阀通电, 升降缸上升, 至上限位开关动作。(12) 悬臂缸缩回电磁阀通电, 悬臂缸缩回, 至缩回限位开关动作。(13) 旋转气缸顺时针转电磁阀通电, 机械手臂顺时针转,至顺时针转限位开关动作。此时回到初始状态，然后重复循环以上过程。(14) 按下停止按钮或停电时, 机械手停止在现行工步上, 重新起动时, 机械手按停止前的动作继续工作。(15) 可实现手动操作, 每按一下START按钮,机械手按程序执行一步相应动作; 也可实图 5.1 PLC 气动功能图半导体芯片气动搬运机械手设计27现自动操作。5.2 PLC 输入、输出输入、输出点分配点分配PLC 的输入包括启动、停止、复位、单步、单周期、周期循环、方向的限位XYZZ输入 8 个，共计输入点数 14 个。PLC 的输出包括电磁阀控制信号 6 个及原点显示，共计输出点数 7 个。根据输入输出点数选择三菱公司的 FX2n-32MR，该 PLC 的输入输出点数各为 16 点，能满足控制要求。PLC 的 I/O 接点分配如下表：表 5-2 PLC 的 I/O 接点分配输入输出现场信号输入点输出信号输出点说明（线圈通电 1 线圈断电 0）启动按钮X400滑台气缸Y000左移 1 右移 0停止按钮X401回转气缸Y001逆时针 1顺时针 0复位按钮X402悬臂气缸Y002伸出 1 缩回 0单步按钮X403升降气缸Y003下降（伸出） 1缩回（上升） 0单周期按钮X404Y004周期循环按钮X405真空吸盘Y005吸盘放盘Y004 1 0Y005 0 1右限位X410原点显示Y006处于初始位置 1处于其他位置 0左限位X411旋转（0）限位X412旋转（180）限位X413悬臂缸缩进限位X414悬臂缸伸出限位X415升降缸上升限位X416升降缸下降限位X417江南大学学士学位论文28PLC 与器件的逻辑接线如图 5.2 所示图 5.2半导体芯片气动搬运机械手设计295.3 机械手关键步骤机械手关键步骤 PLC 程序程序三菱 FX2n-32MBR PLC 支持梯形图（LAD）及语句表（STL）等多种编程语言，针对本课题的控制要求，采用顺序控制指令，其梯形图与语句表如下LD X000CALL P04 LD X0015 OR X0026 OR X0037 MPS8 AND X0269 CALL P112 MPP13 AND X02714 CALL P217 LD X01018 AND X01219 AND X01420 AND X01621 OUT Y00622 LDI Y00623 AND X00524 CALL P327 FEND28 P029 LD X02030 OUT Y00031 LD X02132 Out Y00133 LD X02234 OUT Y00235 LD X02336 OUT Y00337 LD X02438 ANI Y00539 OUT Y00440 LD X02541 ANI Y
