GKT-13型高位举升路灯维护车改装设计(举升部分)【汽车类】【13张CAD图纸】

收藏

资源目录
跳过导航链接。
压缩包内文档预览:
预览图
编号:283680    类型:共享资源    大小:12.89MB    格式:RAR    上传时间:2014-05-23 上传人:上*** IP属地:江苏
60
积分
关 键 词:
GKT-13型 高位 举升路灯 维护车 改装设计 举升部份 汽车 cad图纸
资源描述:

GKT-13型高位举升路灯维护车改装设计(举升部分)

65页 23000字数+说明书+任务书+开题报告+13张CAD图纸

GKT-13型高位举升路灯维护车改装设计(举升部分)开题报告.doc

GKT-13型高位举升路灯维护车改装设计(举升部分)说明书.doc

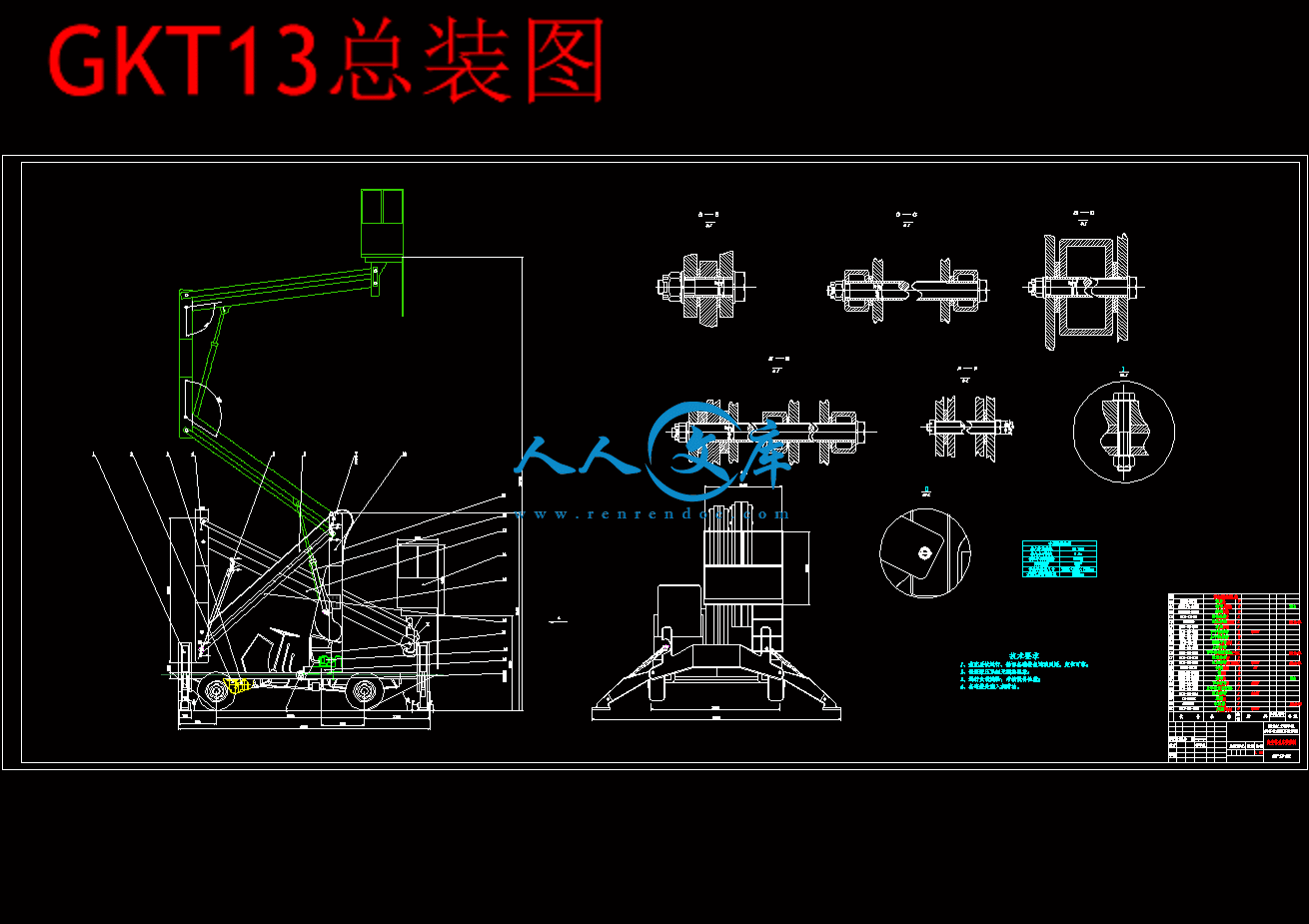

GKT13总装图.dwg

GKT13转盘装配图.dwg

上举升臂.dwg

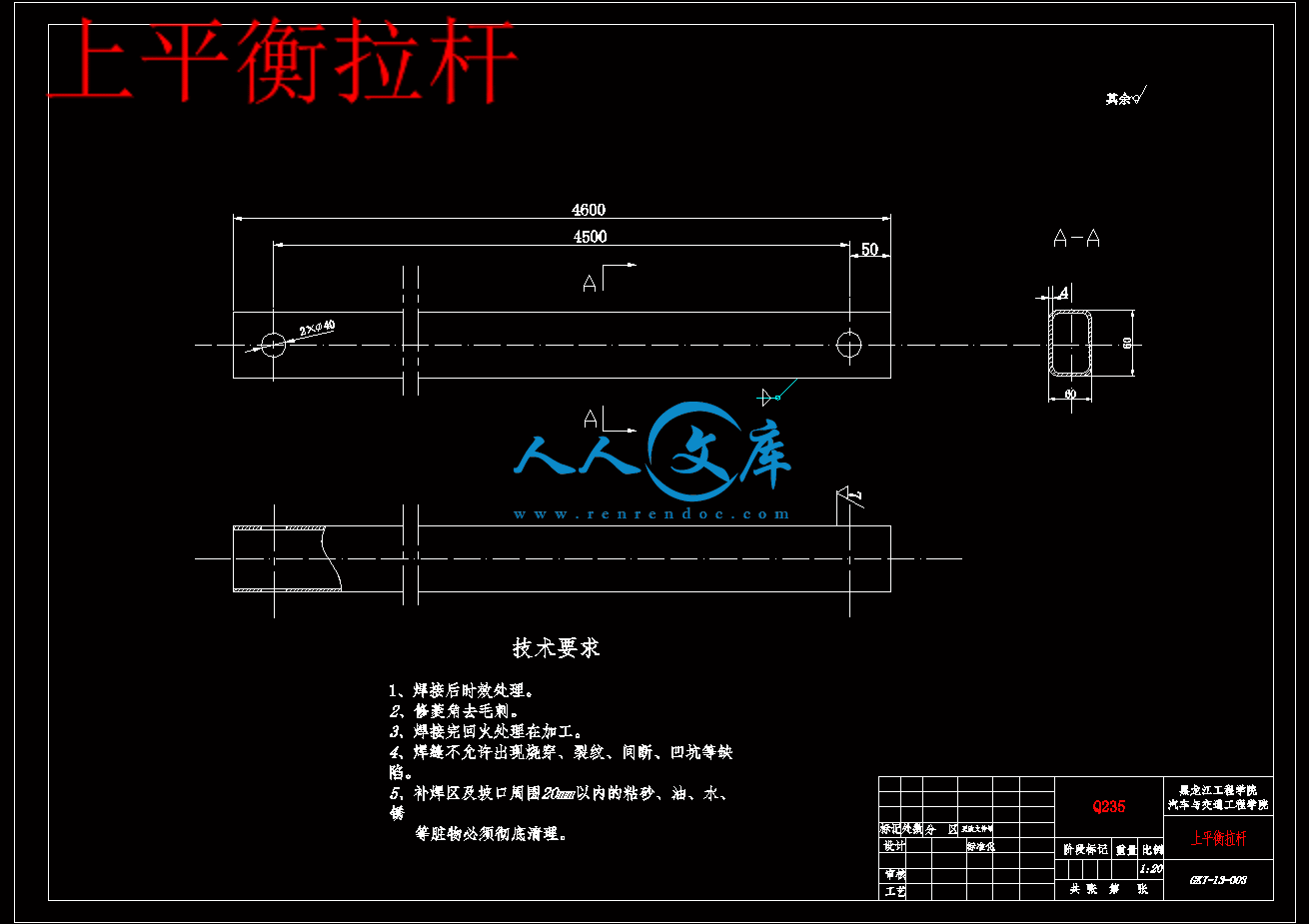

上平衡拉杆.dwg

下举升臂.dwg

下平衡拉杆.dwg

中期检查表.doc

主承重臂.dwg

任务书.doc

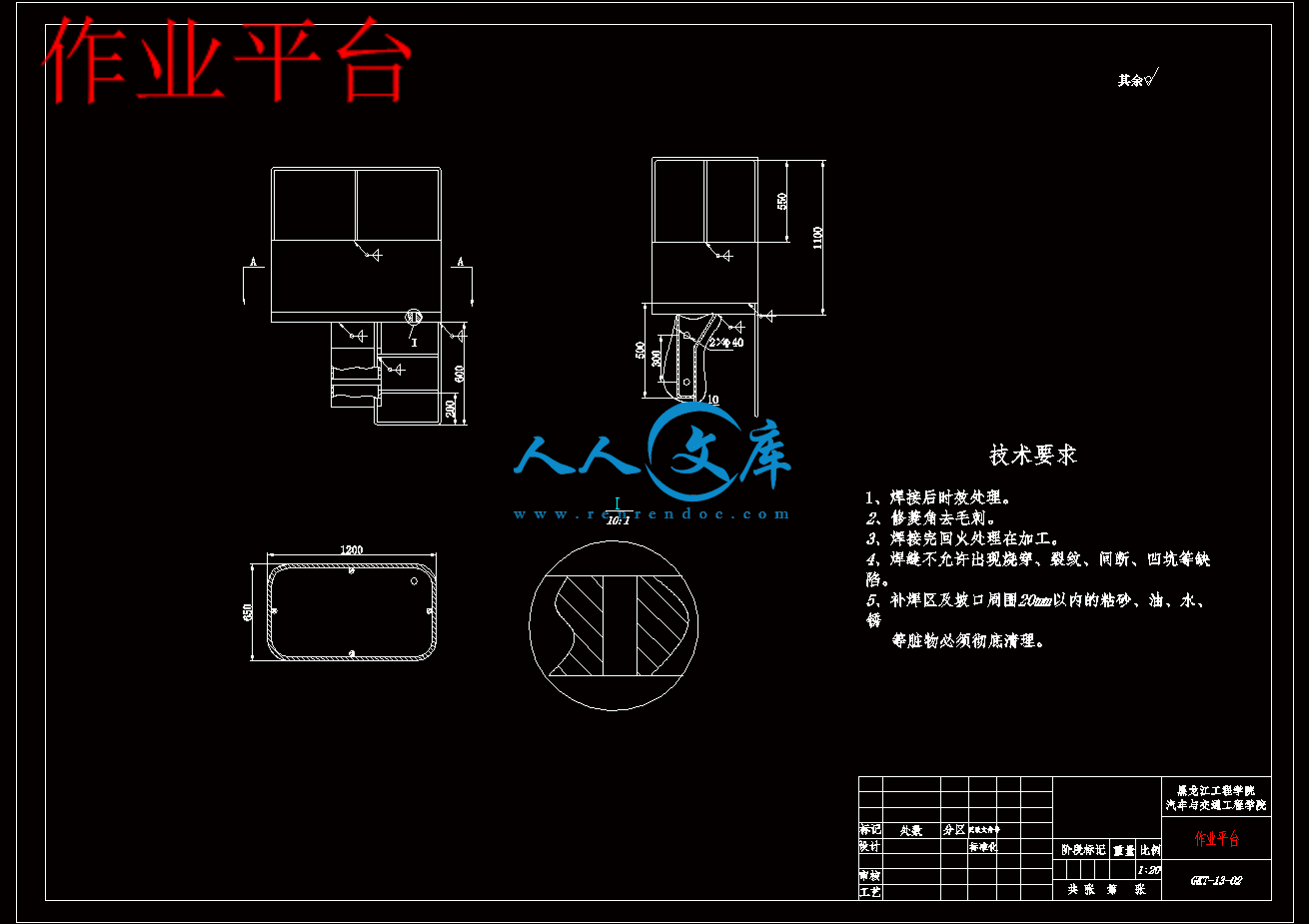

作业平台.dwg

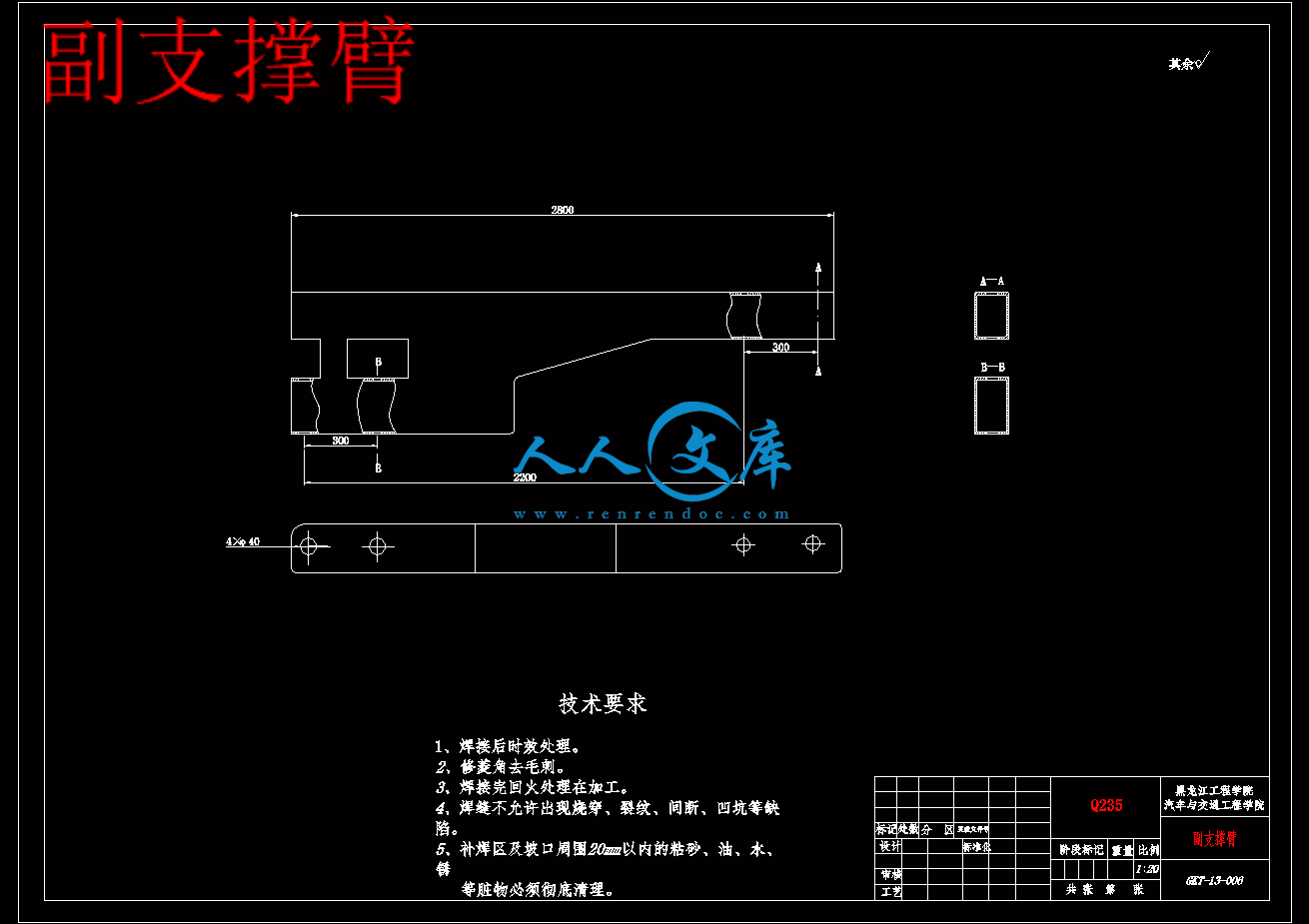

副支撑臂.dwg

指导记录.doc

摘要.doc

涡轮.dwg

目录.doc

答辩相关材料.doc

蜗杆.dwg

说明书封皮.doc

过程管理封皮.doc

销轴.dwg

题目申请表.doc

齿轮.dwg

目    录

摘    要I

AbstractII

第1章 绪  论1

1.1 选择背景、研究目的及意义1

1.2 国内外研究现状1

1.2.1 举升机的发展历史1

1.2.2 国内外研究状况2

1.3 研究内容及研究方法3

1.3.1 研究内容3

1.3.2 研究方法4

第2章  高空作业车总体方案分析5

2.1 动力传动装置设计与分析5

2.1.1 设计要求5

2.1.2 高空作业车动力传动装置类型5

2.2高空作业车工作装置设计6

2.2.1支腿机构6

2.2.2 举升机构7

2.2.3作业平台及调平机构9

2.2.4 回转机构11

2.3本章小结11

第3章  举升机构的设计12

3.1 确定尺寸及材料12

3.2外形尺寸确定12

3.3 受力分析15

3.4 强度校核21

3.5 计算销的直径25

3.6 本章小结25

第4章 回转机构的计算与校核26

4.1 回转机构的支撑设计26

4.1.1 圆柱滚子的最大载荷计算26

4.1.2 确定圆柱滚子的允许载荷27

4.1.3滚动体总数目的计算28

4.2 回转机构计算28

4.2.1 计算工况及载荷28

4.2.2 回转机构功率计算31

4.2.3 回转机构参数验算31

4.3 回转机构减速器的关键零部件设计计算32

4.3.1 第一级减速器涡轮蜗杆的设计计算32

4.3.2第二级齿轮减速器的计算36

4.3.3第三级齿轮减速器的计算40

4.4 联轴节的选择42

4.5 轴的设计及其校核42

4.6键的校核 47

4.7本章小结47

第5章  整车性能计算分析49

5.1动力性计算49

5.2高空作业车汽车变速器速比49

5.2.1发动机外特性49

5.2.2汽车的行驶方程式51

5.2.3动力性评价指标的计算52

5.2.4整车动力性计算54

5.3燃油经济性计算56

5.4稳定性计算57

5.5本章小结58

结    论59

参考文献60

致    谢61

摘    要

随着社会经济的发展,专用车辆已经广泛应用于各个行业,并发挥着越来越重要的作用。作为专用车辆中最高端的产品类型之一,高空作业车的产品数量和性能质量的需求也在不断提高。高位举升路灯维护车属于高空作业车高空作业车是运送人员和器材到现场并进行空中作业的专用车辆。通过对学校高位举升路灯维护车的使用情况的调研,了解设计其过程中出现的问题,并提出改进方案,用增加自动限制幅度、高度、载荷、角度、支腿的稳定性等安全措施提高学校高位举升路灯为回车的安全性,并运用材料力学、理论力学的理论基础和计算方法,在满足材料强度、刚度和稳定性的条件下,设计既经济又安全的金属结构,优化车辆的设计发现并更正设计缺陷,完善设计方案,通过对学校高位路灯维护车的改装,从而研制出一种高稳定性、高可靠性、高适用性的好产品。通过对学校高位路灯维护车的改装设计究能够使学生了解专用汽车改装设计方法,通过本课题的研究,学生可以运用所学的汽车构造,专用汽车改造,汽车理论,汽车设计等专业知识,加深对汽车专业技能的理解理论课程的实践总结,获得一定的工程设计工作方法。

关键词:高空作业车;结构设计;举升机构;回转机构;路灯安装车

ABSTRACT

With the development of social economy, special vehicles have been widely used in various industries, and is playing the more and more vital role. As a special vehicles in one of the top product type, aloft working car quantity and quality of the products in demand performance improve continuously. High street maintenance vehicle belong to lift aerial work car aloft working car is transport personnel and equipment to the scene and special vehicles air operations. Through the school high street maintenance vehicle use lift on the basis of investigation of understanding design the process problem, and put forward the improvement scheme, with increased automatic limit range, height, load, Angle, and a leg of stability and other security measures to improve school high for the safety of lifting street lamps, and using enter the mechanics of materials, theoretical mechanics theory basis and calculation method, and to meet material strength, stiffness and stability conditions, design both economical and safe metal structure, and optimize the design found and corrected vehicle design flaws and perfecting the design scheme, through to the school high street lamp maintenance vehicle modified and developed a high stability, high reliability, high applicability of good products. Through the school high street lamp maintenance vehicle modified design study can make students understand the special-purpose automobile refitting design methods, through this topic research, students can use the automobile structure, learned specialized automobile transformation, car theory, automobile design professional knowledge, deepen the understanding of automobile specialized skills, the practice of theoretical course obtain certain engineering design work method.

Keywords: Aloft working car; Structure design; Lifting mechanism; Rotary organization; Lamp installation for car

5.1动力性计算

高空作业车汽车整车性能参数见表5.1。

表5.1 与计算有关的整车参数表

名称符号数值与单位

发动机最大功率55KW

发动机最大功率时的转速3600r/min

发动机最大转矩175/2000Nm

发动机最大转矩时的转速1800~2000r/min

车轮滚动半径0.29m

主减速比5.068

汽车列车迎风面积3.8 m2

汽车总质量(满载)2000

5.2高空作业车汽车变速器速比

高空作业车档位与传动比见表5.2。

表5.2 高空作业车档位与传动比

挡位1234倒挡

传动比5.6472.7741.66515.068

5.2.1 发动机外特性

发动机外特性是指发动机油门全开时的速度特性,是汽车动力性计算的主要依据。

.1 选择背景、研究目的及意义

随着我国现代化的不断发展,大中城市的建设日新月异,对城市基础设施的维护需求更将旺盛进而对高位举升车的需求也是与日俱增。高空作业车的发展与国民经济的发展水平密切相关,据国外高空作业机械专业媒体杂志《Access International》报道,经济越发达,需求量越大,并且单位GDP需求量也越大,这也恰恰说明我国高空作业车友非常广阔的发展前景。高空作业车主要用于电力、路灯维护、市政、园林、通信、机场、造(修)船、交通、广告、摄影等高空作业领域。在国外,很多高空作业车都可以用作搬家等。高空作业车的底盘分通用型和专用型,采用通用型底盘的高空作业车具有机动灵活,能快速移动,作业高度较高,采用专用地盘的高空作业车适用于固定作业场所,具有微动形式,扩大作业半径等特点,具有较强的应用针对性。

因此,通过对现有高位举升车产品进行调研,详细的进行使用情况、故障情况调查,进行总体结构改装优化方案设计,并通过测绘,应用当前CAD/CAE领域应用比较广泛的三维软件Pro/E、有限元软件ANSYS,进行汽车举升机的强度、刚度、稳定性等方面的计算机仿真研究与分析进一步优化产品性能,提高汽车举升机的稳定性和可靠性。

课题的目的:通过对学校高位举升路灯维护车的使用情况的调研,了解设计其过程中出现的问题,并提出改进方案,用增加自动限制幅度、高度、载荷、角度、支腿的稳定性等安全措施提高学校高位举升路灯为回车的安全性,并运用材料力学、理论力学的理论基础和计算方法,在满足材料强度、刚度和稳定性的条件下,设计既经济又安全的金属结构,优化车辆的设计发现并更正设计缺陷,完善设计方案,通过对学校高位路灯维护车的改装,从而研制出一种高稳定性、高可靠性、高适用性的好产品。

课题的意义:意义通过对学校高位路灯维护车的改装设计究能够使学生了解专用汽车改装设计方法,通过本课题的研究,学生可以运用所学的汽车构造,专用汽车改造,汽车理论,汽车设计等专业知识,加深对汽车专业技能的理解理论课程的实践总结,获得一定的工程设计工作方法。第2章  高空作业车总体方案分析


高空作业车主由动力传动装置、工作装置(支腿机构、举升机构、回转机构、作业平台及调平机构)和液压系统等组成。

2.1 动力传动装置设计与分析

2.1.1 设计要求

1、研究的基本内容

改装对象:学校高位举升路灯维护车;举升高度:10.79米,吊斗负荷:200kg;进行使用情况、故障情况调查;

设计主要内容及分析、校核:

测量绘制底盘、举升结构图;

进行使用情况、故障情况调查;

进行总体结构改装优化方案设计;

进行发动机、离合器、变速箱、传动轴、驱动桥以及车轮的选型和校核;

进行学校高位举升路灯维护车动力性、经济性、稳定性校核,实现优化匹配;

进行举升结构、吊斗机构、自锁结构车厢与底盘连接结构等的设计与校核;

绘制设计总图和上述部分的结构装配图、零件图。

2.1.2 高空作业车动力传动装置类型

1、内燃机——机械传动

这种传动方式仅在用途单一的高空作业汽车上使用,如用于电力设施维修的垂直升降式高空作业汽车多采用这种形式。动力源为汽车发动机,动力经变速器传出后,还要经分动器、离合器、减速器、卷扬机、滑轮以及钢丝绳等传递到工作装置,传动路线长,结构较复杂。

2、内燃机——电力传动

这种传动方式的路线是汽车发动机 → 发电机 → 电动机,电动机带动各工作装置运转。其优点是利用直流电动机的优良工作特性,使高空作业汽车获得好的作业性能。但这些传动装置质量较大,价格昂贵。

3、电力——机械传动

这种传动方式是利用外接电源或车载电源(蓄电池),通过电动机将电能转换成机械能,再经机械传动装置将动力传递到各工作装置。由于电动机具有逆转性和在较大转速范围内实现无级调速等特点,并且各机构可由独立的电机驱动,简化了传动和操纵机构,而且噪声小、污染少,适用在外接电源方便或流动性不大的场地作业。

4、内燃机——液压传动

大部分高空作业汽车都采用这种工作方式,它可充分利用液压传动的优点,简化传动结构,并且易于实现无级调速和运动方向的变换,传动平稳、操作简单、方便、省力、能防止过载。

综上所述,通过以上各种动力传动装置的结构、经济性、适用范围以及操作性能等多方面性能的分析,将动力传动装置选定为内燃机——液压传动的形式。

2.2高空作业车工作装置设计

高空作业汽车的工作装置包括支腿机构、举升机构、回转机构、作业平台及调平机构、操作及安全保护装置等。

2.2.1支腿机构

支腿机构是大多数高空作业汽车所必备的工作装置,目前均采用液压支腿。其优点是操作简单,动作迅速。

1、单缸双支腿

是用一个双作用液压缸来驱动两侧支腿伸缩的。这种支腿结构简单,操作方便,但液压缸行程长,且是浮置于箱形长槽内,动作慢,强度差,一般较少采用。

2、双缸双支腿

其各支腿均由单独的液压缸驱动,其具有结构紧凑,动作迅速,制成效能高等特点。

3、四支腿

其中两个支腿安装在汽车的后部,另两个支腿安装在前后轮之间。在作业车的两侧,一般具有操纵杆,可使前、后、左、右4个液压支腿单独地伸出或缩回,所以即使在不平整或倾斜的地面上,也能把车调整到水平状态,提高了整车作业时的稳定性。

液压支腿按其结构形式又可分为:蛙式支腿、H式支腿和X式支腿。

(1)蛙式支腿

图2.1为一种蛙式支腿的结构示意图,支腿的伸缩动作由一个液压缸完成。在运动过程中,支腿除有垂直位移△y外,在接地过程中还有水平位移△x(如图2.2)。这种支腿结构简单,液压缸数少,一支腿一液压缸,结构质量小。但支腿在伸出过程中受摇臂尺寸的限制,支腿的跨距(图2.2中的2a)不能很大,调平性能较差,且在支反力变化过程中有爬移现象。

(2)H式支腿

如图2.3所示,这种形式的支腿对地面适应性好,易于调平,且在支反力变化过程中无爬移现象,是高空作业车较理想的支腿形式。H式支腿由两个液压缸驱动即水平推力液压缸和垂直的支撑液压缸。这种支腿形式的稳综上所述,因为四只腿能在不平整和倾斜路面也能够把车调整为水平状态,所以选择四支腿形式,选择蛙型支腿机构作为本次设计的支腿机构,如图2.1所示。

2.2.2 举升机构

举升机构的作用是实现作业平台的升降和变幅,其结构形式有直升式和动臂式。

直升式按传统方式,可分为液压和机械传动;按结构形式可分为交叉剪刀式和套筒式。其结构型式分为交叉剪刀式、套筒式、伸缩臂式和折叠臂式。

动臂式举升机构可分为伸缩臂式或直臂式、折叠臂式或曲臂式、伸缩和折叠合成的混合臂式等。

1、伸缩臂式举升机构

伸缩臂式举升机构由多节套装、可伸缩的箱型臂构成,如图2.3(a)所示。它包括基本臂和伸缩臂两部分。伸缩臂可为一节或多节,各节间装有液压缸。液压缸工作时,各节臂在液压缸活塞杆的推动下可沿导向元件(滑块)上、下滑动,从而改变臂架的长度。整个臂架系统支承在液压缸底部的铰支座和变幅液压缸的两端。通过变幅液压缸活塞杆的伸缩实现臂架摆动,从而达到变幅与升降的目的。这种型式的臂架其最大作业高度可达60~80米。由于伸缩臂式举升机构可获得较大的作业高度和变幅,因此,被广泛的应用于各种高空作业汽车上。但是,这种作业车的越障能力差。

2、折叠臂式举升机构

折叠臂式举升机构由多节箱形臂折叠而成,如图2.3(b)所示。这种型式一般采用2~3节折叠臂组成。其折叠的方式可分为上折式和下折式两种。各节臂的折叠和展开运动由各节间液压缸完成。这种型式的举升机构可完成一定高度和幅度的作业,另外,下折式还可完成地平面以下的空间作业(如立交桥下桥梁的维修与装饰),扩大了高空作业汽车的作业范围。由于折叠臂式举升机构具有灵活多样、适应性好、越障能力强等优点,所以,应用非常广泛。

3、交叉剪刀式举升机构

交叉剪刀式举升机构是按交叉布置,铰接成剪刀型的连杆框架结构。当改变连杆交叉的角度时即实现升降运动,如图2.3(c)所示。连杆交叉角度的改变,可通过液压油缸活塞杆的伸缩或钢丝绳的收放来实现。这种举升机构能完成较低高度的作业,工作平稳,作业平台较大,被广泛的应用于飞机、船舶制造、室内维修、清洁电车线路维修等作业场地。但是,这种作业车越障能力差、工作范围小。

4、套筒式举升机构

套筒式举升机构通过多节套筒的伸缩完成升降运动,如图2.3(d)所示。驱动方式也可采用液压传动或钢丝绳滑轮传动,这种垂直升降式举升机构作业高度有限,工作范围小,但作业车平台较大,且支撑稳定。

        (a) 伸缩式    (b) 折叠式   (c) 交叉剪式   (d) 套筒式  (e)混合式

图2.3高空作业车的结构简图

5、混合臂式举升机构

举升机构由折叠臂式和伸缩臂式混合组成,如图2.5(e)所示。他结合了上述两种机构的优点,该形式一般设有上、下两个工作臂,其中一个可设置几节伸缩臂。作业时利用利用上下两臂伸距的组合,使该机构具有更大的作业空间。但此种形式成本很高一般情况下不采用此形式。

综上所述,由于折叠臂式举升机构较交叉剪刀式和套筒式的工作范围大、越障能力好,且折叠式举升机构较伸缩臂式举升机构来说具有灵活多样、适应性好、越障能力强、成本较低等优点。所以高空作业车的举升机构选定为折叠式举升机构。

2.2.3作业平台及调平机构

   调平机构是高空作业汽车的重要组成部分,直接影响着整机的工作性能,平台的工作高度越大,调平机构对整机性能的影响越突出。根据高空作业车的作业要求,在设计上对平衡机构有:较高的安全可靠性;自动调节作业斗平衡;结构简单,便于装配和维护保养;机构重量尽量轻,工艺性好;技术上先进,有较高的平衡精度等几项要求。

为了使作业平台的底平面在作业过程中始终保持水平,高空作业车上装有式作业平台保持水平的自动调平机构如图2.4,主要有以下几种:


内容简介:
毕业设计(论文)开题报告设计(论文)题目: GKT-13型高位举升路灯维护车改装设计(举升部分)院 系 名 称: 汽车与交通工程学院专 业 班 级: 车辆07-5班 学 生 姓 名: 张振钢 导 师 姓 名: 齐晓杰 开 题 时 间: 指导委员会审查意见: 签字: 年 月 日开题报告撰写要求一、“开题报告”参考提纲1. 课题研究目的和意义;2. 文献综述(课题研究现状及分析);3. 基本内容、拟解决的主要问题;4. 技术路线或研究方法;5. 进度安排;6. 主要参考文献。二、“开题报告”撰写规范请参照黑龙江工程学院本科生毕业设计说明书及毕业论文撰写规范要求。字数应在4000字以上,文字要精练通顺,条理分明,文字图表要工整清楚。 毕业设计(论文)开题报告学生姓名张振钢系部汽车与交通工程学院专业、班级车辆B07-5 班指导教师姓名齐晓杰职称教授从事专业车辆工程是否外聘是否题目名称GKT-13型高位举升路灯维护车改装设计(举升部分)一、课题研究现状、选题目的和意义课题研究现状:随着社会经济的发展,专用车辆已经广泛应用于各个行业,并发挥着越来越重要的作用。作为专用车辆中最高端的产品类型之一,高空作业车的产品数量和性能质量的需求也在不断提高。高位举升路灯维护车属于高空作业车高空作业车是运送人员和器材到现场并进行空中作业的专用车辆。高空作业车通常是由动力装置、工作机构、金属结构与控制系统四个部分组成。动力装置是高空作业车的动力源。车载式高空作业车一般直接采用汽车底盘发动机作为整车的动力源。自行式高空作业车的动力装置有内燃机式和电动式两种;高空作业车的工作机构一般包括行走、回转、举升、调平四个基本部分;作业臂、回转台、车架等金属结构式高空作业车的骨架;高空作业车控制系统一般包括操纵装置和安全装置,是用来解决各机构如何运动的问题。随着我国现代化的不断发展,大中城市的建设日新月异,对城市基础设施的维护需求更将旺盛进而对高位举升车的需求也是与日俱增。高空作业车的发展与国民经济的发展水平密切相关,据国外高空作业机械专业媒体杂志Access International报道,经济越发达,需求量越大,并且单位GDP需求量也越大,这也恰恰说明我国高空作业车友非常广阔的发展前景。高空作业车主要用于电力、路灯维护、市政、园林、通信、机场、造(修)船、交通、广告、摄影等高空作业领域。在国外,很多高空作业车都可以用作搬家等。高空作业车的底盘分通用型和专用型,采用通用型底盘的高空作业车具有机动灵活,能快速移动,作业高度较高,采用专用地盘的高空作业车适用于固定作业场所,具有微动形式,扩大作业半径等特点,具有较强的应用针对性。目前,发达国家生产的高空作业车质量较好、性能较稳定、设备操作简单,工作臂结构设计合理,在经销商中口碑良好,并选用高强度的特殊合金材料,因而工作臂截面小,一些非受力见或受力较小件采用合金材质材料,有效地降低了整车的质量,提高了底盘的使用性能,与国产高空作业车产品相比,相同作业高度更加轻盈小巧。并采用多种作业斗调平方式,作业高度小于30m的一般采用自重式、机械式和液压式的调平方法;高于30 m的一般采用电、液调平方式,产品进一步智能化。然而国内高位举升车行业起步较晚,相比而言,国内生产制造的高空作业机械同国外同类型产品的差距,主要表现为技术含量低、大型的较少、结构笨重、作业时微动性能差等问题。我国高空作业车是从20世纪60年代开始研制,70年代才推出商业化样机,发展到现在,虽然也相对定型,但很多产品性能还不够稳定,故障多,可靠性差,外观不够美观等重要原因导致我国高空作业产品难以在国际市场上立足,因此我国在产品设计、技术开发等方面都还有很多地方有待改进,有必要通过对我国高位举升车产品与国外先进企业产品进行分析比较,找出原因和不足,提高自己的档次,进一步提高产品性能与可靠性,是国内高位举升车设计制造上任重道远且亟需改进的地方。随着城市建设的蓬勃发展,对城市基础设施维护方面有重要作用的高位举升车也迎来巨大的市场需求。高位举升车在城市基础设施维护上电力、路灯维护、市政、园林、通信、机场、造(修)船、交通、广告、摄影等高空作业领域的重要工具。它的作用是将人员和器材举高到合适高度,以便于维修工人能在路灯的下面对路灯进行维修。正因为维修人员要被举到高处,因此要求高位举升路灯维护车一定要安全可靠,否则一旦发生危险,后果不堪设想。因此,通过增加自动限制幅度、高度、载荷、角度、支腿的稳定性等安全措施,对高空作业车车的安全性进行研究将具有重大的意义。本课题研究对高空作业车的举升部分虚拟设计,解决过去对高空作业车结构分析研究方法以静力学为基础,运用材料力学、理论力学的理论基础和计算方法,在满足材料强度、刚度和稳定性的条件下,设计既经济又安全的金属结构。在设计中存大许多不定因素,如材料强度、起重机承受载荷的大小、方向、位置等,也无法准确了解有关结构的实际状态,因此难以准确判断结构是否满足实际使用要求。有限元分析方法是现在常用的结构分析方法。该方法通过合理建模,施加相应的边界条件,通过计算即可获得作业臂受力和变形情况,对不符合设计要求的部分可以方便地进行修改。在产品制造之前运用ANSYS进行参数优化,可以发现并更正设计缺陷,完善设计方案,缩短开发周期,提高设计质量和效率,为生产实际提供理论支持,让企业以最低的开发成本研制产品,为企业产生经济效益,同时满足市场对高空作业车的个性化需求,同时缩短国内产品于国外优秀产品的差距。因此,通过对现有高位举升车产品进行调研,详细的进行使用情况、故障情况调查,进行总体结构改装优化方案设计,并通过测绘,应用当前CAD/CAE领域应用比较广泛的三维软件Pro/E、有限元软件ANSYS,进行汽车举升机的强度、刚度、稳定性等方面的计算机仿真研究与分析进一步优化产品性能,提高汽车举升机的稳定性和可靠性。课题的目的:通过对学校高位举升路灯维护车的使用情况的调研,了解设计其过程中出现的问题,并提出改进方案,用增加自动限制幅度、高度、载荷、角度、支腿的稳定性等安全措施提高学校高位举升路灯为回车的安全性,并运用材料力学、理论力学的理论基础和计算方法,在满足材料强度、刚度和稳定性的条件下,设计既经济又安全的金属结构,优化车辆的设计发现并更正设计缺陷,完善设计方案,通过对学校高位路灯维护车的改装,从而研制出一种高稳定性、高可靠性、高适用性的好产品。课题的意义:意义通过对学校高位路灯维护车的改装设计究能够使学生了解专用汽车改装设计方法,通过本课题的研究,学生可以运用所学的汽车构造,专用汽车改造,汽车理论,汽车设计等专业知识,加深对汽车专业技能的理解理论课程的实践总结,获得一定的工程设计工作方法。二、设计(论文)的基本内容、拟解决的主要问题1、设计(论文)的基本内容进行学校高位举升路灯维护车使用情况、故障情况调查,进行总体改装结构优化设计;进行使用情况、故障情况调查;设计的基本内容:测量绘制底盘、举升结构图;进行总体结构改装优化方案设计;进行发动机、离合器、变速箱、传动轴、驱动桥以及车轮的选型和校核;进行学校高位举升路灯维护车动力性、经济性、稳定性校核,实现优化匹配;进行举升结构、吊斗机构、自锁结构车厢与底盘连接结构等的设计与校核;绘制设计总图和上述部分的结构装配图、零件图。取力器及传动系统、举升机构、举升液压系统。要求完成整车性能分析计算,以评价和分析整车设计情况,针对性能分析结构如有必要进行设计改进。2、拟解决的主要问题(1)对学校高位举升路灯维护车进行测绘;(2)利用Pro/E完成举升车三维建模及虚拟装配;(3)利用ANSYS进行有限元受力分析进行参数校核优化。三、技术路线(研究方法)确定任务调研、收集资料及总体方案论证对学校高空作业车测绘用PRO/E进行结构设计并优化建模及有限元分析继续使用该设计方案转换接口导入ANSYS进行有限元分析是否合理改进方案总图零件图的设计与计算校核总体结构、零部件的分析完成课题撰写报告完成总图、零部件图是否合理总图修订确定总图,校核四、进度安排1、领取任务、收集资料、进行调研 第1周 2、继续调研,整理开题报告制定改进方案 第2周 3、撰写开题报告、开题答辩、设计任务、总体方案草图的设计与制定 第3周 4、测量绘制底盘、举升结构图 第4周4、总体方案草图设计与修改 第5周 5、完成图纸各总成、所有零件图的设计计算与校核 第6-10周6、总图的修订、部件图修订、校核、完成计算、修灯说明书 第11-12周 7、毕业设计(论文)修改、完善 第13周8、毕业设计(论文)审核、预审 第14周 9、毕业设计(论文)修改、完善 第15周10、毕业设计(论文)审核、预审 第16周11、毕业设计(论文)答辩准备及答辩 第17周 五、参考文献1 卞学良.专用车结构与设计M.北京:机械工艺出版社,2007.2 王望予.汽车设计M.北京:机械工业出版社,2004.3 马秋生.机械设计基础M.北京:机械工业出版社,2005.4 余志生.汽车理论M.北京:机械工业出版社,2000.5 钟家麒,钟晓颖.工程图学M.北京:高等教育出版社,2006.6 何铭新,钱可强.机械制图M.北京:高等教育出版社,2004.7 徐达,陆锦荣.专用汽车工作装置原理与设计计算.修订版M 北京:北京理工大学 出版社 8 槐创风,张克涛,郭占正.Pro/ENGINEER Wildfire3.0中文版工程图专家指导教程 M.北京:机械工业出版社,2007.9 张朝晖.ANSYS工程应用范例入门与提高M.北京:清货大学出版社,200410 宋勇,艾宴清,梁波. 精通ANSYS 7.0 有限元分析M.北京:清华大学出版社,2003 11 孙开元,冯晓梅.公差与配合速查手册M.北京:化学工业出版社,200812 程桢,乔雅敏.工程力学M.北京:中国计量出版社,200813 黄玲玲,曹希文.车载高空作业平台调平机构D.中国矿业大学,201014 王津.自行式高空作业车作业臂有限元分析与优化设计D.长安:长安大学,200915 张华,霍玉兰.我国高空作业车行业发展与展望j.建筑机械(上半月),2009.(12) 16 田丽敏,郭维斌.全折臂小型高空作业车的调平机构J.工程机械,2003.34(2)17 林亮.高空作业平台伸缩臂有限元分析及变幅铰点优化D. 长安:长安大学,201018黄景辉.高空作业车支腿压力分析与优化J.工程机械,2009.40(1)19孙骅,王业潘.轻巧型曲臂高空作业车整体结构的设计J.起重运输机械,2010.(7)20ANSYS,Inc. ANSYS Analysis Guides First Edition SAS.IP Inc,199721 Johnwiley, CookRD. Coneepts and Applications of Finite Element Analysis(2NDEDE.)M.New York,1981六、备注学校 GKT-13型液压升降平台指导教师意见:签字: 年 月 日黑龙江工程学院本科生毕业设计目 录摘 要IAbstractII第1章 绪 论11.1 选择背景、研究目的及意义11.2 国内外研究现状11.2.1 举升机的发展历史11.2.2 国内外研究状况21.3 研究内容及研究方法31.3.1 研究内容31.3.2 研究方法4第2章 高空作业车总体方案分析52.1 动力传动装置设计与分析52.1.1 设计要求52.1.2 高空作业车动力传动装置类型52.2高空作业车工作装置设计62.2.1支腿机构62.2.2 举升机构72.2.3作业平台及调平机构92.2.4 回转机构112.3本章小结11第3章 举升机构的设计123.1 确定尺寸及材料123.2外形尺寸确定123.3 受力分析153.4 强度校核213.5 计算销的直径253.6 本章小结25第4章 回转机构的计算与校核264.1 回转机构的支撑设计264.1.1 圆柱滚子的最大载荷计算264.1.2 确定圆柱滚子的允许载荷274.1.3滚动体总数目的计算284.2 回转机构计算284.2.1 计算工况及载荷284.2.2 回转机构功率计算314.2.3 回转机构参数验算314.3 回转机构减速器的关键零部件设计计算324.3.1 第一级减速器涡轮蜗杆的设计计算324.3.2第二级齿轮减速器的计算364.3.3第三级齿轮减速器的计算404.4 联轴节的选择424.5 轴的设计及其校核424.6键的校核 474.7本章小结47第5章 整车性能计算分析495.1动力性计算495.2高空作业车汽车变速器速比495.2.1发动机外特性495.2.2汽车的行驶方程式515.2.3动力性评价指标的计算525.2.4整车动力性计算545.3燃油经济性计算565.4稳定性计算575.5本章小结58结 论59参考文献60致 谢61摘 要随着社会经济的发展,专用车辆已经广泛应用于各个行业,并发挥着越来越重要的作用。作为专用车辆中最高端的产品类型之一,高空作业车的产品数量和性能质量的需求也在不断提高。高位举升路灯维护车属于高空作业车高空作业车是运送人员和器材到现场并进行空中作业的专用车辆。通过对学校高位举升路灯维护车的使用情况的调研,了解设计其过程中出现的问题,并提出改进方案,用增加自动限制幅度、高度、载荷、角度、支腿的稳定性等安全措施提高学校高位举升路灯为回车的安全性,并运用材料力学、理论力学的理论基础和计算方法,在满足材料强度、刚度和稳定性的条件下,设计既经济又安全的金属结构,优化车辆的设计发现并更正设计缺陷,完善设计方案,通过对学校高位路灯维护车的改装,从而研制出一种高稳定性、高可靠性、高适用性的好产品。通过对学校高位路灯维护车的改装设计究能够使学生了解专用汽车改装设计方法,通过本课题的研究,学生可以运用所学的汽车构造,专用汽车改造,汽车理论,汽车设计等专业知识,加深对汽车专业技能的理解理论课程的实践总结,获得一定的工程设计工作方法。关键词:高空作业车;结构设计;举升机构;回转机构;路灯安装车ABSTRACTWith the development of social economy, special vehicles have been widely used in various industries, and is playing the more and more vital role. As a special vehicles in one of the top product type, aloft working car quantity and quality of the products in demand performance improve continuously. High street maintenance vehicle belong to lift aerial work car aloft working car is transport personnel and equipment to the scene and special vehicles air operations. Through the school high street maintenance vehicle use lift on the basis of investigation of understanding design the process problem, and put forward the improvement scheme, with increased automatic limit range, height, load, Angle, and a leg of stability and other security measures to improve school high for the safety of lifting street lamps, and using enter the mechanics of materials, theoretical mechanics theory basis and calculation method, and to meet material strength, stiffness and stability conditions, design both economical and safe metal structure, and optimize the design found and corrected vehicle design flaws and perfecting the design scheme, through to the school high street lamp maintenance vehicle modified and developed a high stability, high reliability, high applicability of good products. Through the school high street lamp maintenance vehicle modified design study can make students understand the special-purpose automobile refitting design methods, through this topic research, students can use the automobile structure, learned specialized automobile transformation, car theory, automobile design professional knowledge, deepen the understanding of automobile specialized skills, the practice of theoretical course obtain certain engineering design work method.Keywords: Aloft working car; Structure design; Lifting mechanism; Rotary organization; Lamp installation for car第1章 绪 论1.1 选择背景、研究目的及意义随着我国现代化的不断发展,大中城市的建设日新月异,对城市基础设施的维护需求更将旺盛进而对高位举升车的需求也是与日俱增。高空作业车的发展与国民经济的发展水平密切相关,据国外高空作业机械专业媒体杂志Access International报道,经济越发达,需求量越大,并且单位GDP需求量也越大,这也恰恰说明我国高空作业车友非常广阔的发展前景。高空作业车主要用于电力、路灯维护、市政、园林、通信、机场、造(修)船、交通、广告、摄影等高空作业领域。在国外,很多高空作业车都可以用作搬家等。高空作业车的底盘分通用型和专用型,采用通用型底盘的高空作业车具有机动灵活,能快速移动,作业高度较高,采用专用地盘的高空作业车适用于固定作业场所,具有微动形式,扩大作业半径等特点,具有较强的应用针对性。因此,通过对现有高位举升车产品进行调研,详细的进行使用情况、故障情况调查,进行总体结构改装优化方案设计,并通过测绘,应用当前CAD/CAE领域应用比较广泛的三维软件Pro/E、有限元软件ANSYS,进行汽车举升机的强度、刚度、稳定性等方面的计算机仿真研究与分析进一步优化产品性能,提高汽车举升机的稳定性和可靠性。课题的目的:通过对学校高位举升路灯维护车的使用情况的调研,了解设计其过程中出现的问题,并提出改进方案,用增加自动限制幅度、高度、载荷、角度、支腿的稳定性等安全措施提高学校高位举升路灯为回车的安全性,并运用材料力学、理论力学的理论基础和计算方法,在满足材料强度、刚度和稳定性的条件下,设计既经济又安全的金属结构,优化车辆的设计发现并更正设计缺陷,完善设计方案,通过对学校高位路灯维护车的改装,从而研制出一种高稳定性、高可靠性、高适用性的好产品。课题的意义:意义通过对学校高位路灯维护车的改装设计究能够使学生了解专用汽车改装设计方法,通过本课题的研究,学生可以运用所学的汽车构造,专用汽车改造,汽车理论,汽车设计等专业知识,加深对汽车专业技能的理解理论课程的实践总结,获得一定的工程设计工作方法。1.2 国内外研究现状1.2.1 举升机的发展历史国内高空作业机械的生产于20世纪70年代末开始起步展,只有大约三十年的发展历史,虽然起步晚,但由于高空作业机械制造企业的努力,已逐步走向稳定的发展轨道。国外高空作业机械新兴行业,是在工程起重机械基础上发展起来的高新技术产业系统,只有二十几年的历史。目前,专业生产高空作业机械的公司比较少。近年来,由于汽车起重机销售量下降及市场平淡,一批汽车起重机制造公司相继发展高空作业机械,但总计年产量仍不能满足市场需求,正处于发展时期。1.2.2 国内外研究状况随着社会经济的发展,专用车辆已经广泛应用于各个行业,并发挥着越来越重要的作用。作为专用车辆中最高端的产品类型之一,高空作业车的产品数量和性能质量的需求也在不断提高。高位举升路灯维护车属于高空作业车高空作业车是运送人员和器材到现场并进行空中作业的专用车辆。高空作业车通常是由动力装置、工作机构、金属结构与控制系统四个部分组成。动力装置是高空作业车的动力源。车载式高空作业车一般直接采用汽车底盘发动机作为整车的动力源。自行式高空作业车的动力装置有内燃机式和电动式两种;高空作业车的工作机构一般包括行走、回转、举升、调平四个基本部分;作业臂、回转台、车架等金属结构式高空作业车的骨架;高空作业车控制系统一般包括操纵装置和安全装置,是用来解决各机构如何运动的问题。目前,发达国家生产的高空作业车质量较好、性能较稳定、设备操作简单,工作臂结构设计合理,在经销商中口碑良好,并选用高强度的特殊合金材料,因而工作臂截面小,一些非受力见或受力较小件采用合金材质材料,有效地降低了整车的质量,提高了底盘的使用性能,与国产高空作业车产品相比,相同作业高度更加轻盈小巧。并采用多种作业斗调平方式,作业高度小于30m的一般采用自重式、机械式和液压式的调平方法;高于30 m的一般采用电、液调平方式,产品进一步智能化。然而国内高位举升车行业起步较晚,相比而言,国内生产制造的高空作业机械同国外同类型产品的差距,主要表现为技术含量低、大型的较少、结构笨重、作业时微动性能差等问题。我国高空作业车是从20世纪60年代开始研制,70年代才推出商业化样机,发展到现在,虽然也相对定型,但很多产品性能还不够稳定,故障多,可靠性差,外观不够美观等重要原因导致我国高空作业产品难以在国际市场上立足,因此我国在产品设计、技术开发等方面都还有很多地方有待改进,有必要通过对我国高位举升车产品与国外先进企业产品进行分析比较,找出原因和不足,提高自己的档次,进一步提高产品性能与可靠性,是国内高位举升车设计制造上任重道远且亟需改进的地方。随着城市建设的蓬勃发展,对城市基础设施维护方面有重要作用的高位举升车也迎来巨大的市场需求。高位举升车在城市基础设施维护上电力、路灯维护、市政、园林、通信、机场、造(修)船、交通、广告、摄影等高空作业领域的重要工具。它的作用是将人员和器材举高到合适高度,以便于维修工人能在路灯的下面对路灯进行维修。正因为维修人员要被举到高处,因此要求高位举升路灯维护车一定要安全可靠,否则一旦发生危险,后果不堪设想。因此,通过增加自动限制幅度、高度、载荷、角度、支腿的稳定性等安全措施,对高空作业车车的安全性进行研究将具有重大的意义。本课题研究对高空作业车的举升部分虚拟设计,解决过去对高空作业车结构分析研究方法以静力学为基础,运用材料力学、理论力学的理论基础和计算方法,在满足材料强度、刚度和稳定性的条件下,设计既经济又安全的金属结构。在设计中存大许多不定因素,如材料强度、起重机承受载荷的大小、方向、位置等,也无法准确了解有关结构的实际状态,因此难以准确判断结构是否满足实际使用要求。有限元分析方法是现在常用的结构分析方法。该方法通过合理建模,施加相应的边界条件,通过计算即可获得作业臂受力和变形情况,对不符合设计要求的部分可以方便地进行修改。在产品制造之前运用ANSYS进行参数优化,可以发现并更正设计缺陷,完善设计方案,缩短开发周期,提高设计质量和效率,为生产实际提供理论支持,让企业以最低的开发成本研制产品,为企业产生经济效益,同时满足市场对高空作业车的个性化需求,同时缩短国内产品于国外优秀产品的差距。1.3 研究内容及研究方法1.3.1 研究内容1、设计(论文)的基本内容进行学校高位举升路灯维护车使用情况、故障情况调查,进行总体改装结构优化设计;进行使用情况、故障情况调查;设计的基本内容:测量绘制底盘、举升结构图;进行总体结构改装优化方案设计;进行发动机、离合器、变速箱、传动轴、驱动桥以及车轮的选型和校核;进行学校高位举升路灯维护车动力性、经济性、稳定性校核,实现优化匹配;进行举升结构、吊斗机构、自锁结构车厢与底盘连接结构等的设计与校核;绘制设计总图和上述部分的结构装配图、零件图。取力器及传动系统、举升机构、举升液压系统。要求完成整车性能分析计算,以评价和分析整车设计情况,针对性能分析结构如有必要进行设计改进。2、拟解决的主要问题设计总体分为两个方面:机械举升部分(包括举升臂的选材、外形尺寸的确定、铰接点的选择和机构的调平等);相关辅助系统部分(包括转台的设计计算,作业平台的设计等)。1.3.2 研究方法 第2章 高空作业车总体方案分析 高空作业车主由动力传动装置、工作装置(支腿机构、举升机构、回转机构、作业平台及调平机构)和液压系统等组成。2.1 动力传动装置设计与分析2.1.1 设计要求1、研究的基本内容改装对象:学校高位举升路灯维护车;举升高度:10.79米,吊斗负荷:200kg;进行使用情况、故障情况调查;设计主要内容及分析、校核:1、 测量绘制底盘、举升结构图;2、 进行使用情况、故障情况调查;3、 进行总体结构改装优化方案设计;4、 进行发动机、离合器、变速箱、传动轴、驱动桥以及车轮的选型和校核;5、 进行学校高位举升路灯维护车动力性、经济性、稳定性校核,实现优化匹配;6、 进行举升结构、吊斗机构、自锁结构车厢与底盘连接结构等的设计与校核;绘制设计总图和上述部分的结构装配图、零件图。2.1.2 高空作业车动力传动装置类型1、内燃机机械传动这种传动方式仅在用途单一的高空作业汽车上使用,如用于电力设施维修的垂直升降式高空作业汽车多采用这种形式。动力源为汽车发动机,动力经变速器传出后,还要经分动器、离合器、减速器、卷扬机、滑轮以及钢丝绳等传递到工作装置,传动路线长,结构较复杂。2、内燃机电力传动这种传动方式的路线是汽车发动机 发电机 电动机,电动机带动各工作装置运转。其优点是利用直流电动机的优良工作特性,使高空作业汽车获得好的作业性能。但这些传动装置质量较大,价格昂贵。3、电力机械传动这种传动方式是利用外接电源或车载电源(蓄电池),通过电动机将电能转换成机械能,再经机械传动装置将动力传递到各工作装置。由于电动机具有逆转性和在较大转速范围内实现无级调速等特点,并且各机构可由独立的电机驱动,简化了传动和操纵机构,而且噪声小、污染少,适用在外接电源方便或流动性不大的场地作业。4、内燃机液压传动大部分高空作业汽车都采用这种工作方式,它可充分利用液压传动的优点,简化传动结构,并且易于实现无级调速和运动方向的变换,传动平稳、操作简单、方便、省力、能防止过载。综上所述,通过以上各种动力传动装置的结构、经济性、适用范围以及操作性能等多方面性能的分析,将动力传动装置选定为内燃机液压传动的形式。2.2高空作业车工作装置设计高空作业汽车的工作装置包括支腿机构、举升机构、回转机构、作业平台及调平机构、操作及安全保护装置等。2.2.1支腿机构支腿机构是大多数高空作业汽车所必备的工作装置,目前均采用液压支腿。其优点是操作简单,动作迅速。1、单缸双支腿 是用一个双作用液压缸来驱动两侧支腿伸缩的。这种支腿结构简单,操作方便,但液压缸行程长,且是浮置于箱形长槽内,动作慢,强度差,一般较少采用。2、双缸双支腿 其各支腿均由单独的液压缸驱动,其具有结构紧凑,动作迅速,制成效能高等特点。3、四支腿 其中两个支腿安装在汽车的后部,另两个支腿安装在前后轮之间。在作业车的两侧,一般具有操纵杆,可使前、后、左、右4个液压支腿单独地伸出或缩回,所以即使在不平整或倾斜的地面上,也能把车调整到水平状态,提高了整车作业时的稳定性。液压支腿按其结构形式又可分为:蛙式支腿、H式支腿和X式支腿。(1)蛙式支腿 图2.1为一种蛙式支腿的结构示意图,支腿的伸缩动作由一个液压缸完成。在运动过程中,支腿除有垂直位移y外,在接地过程中还有水平位移x(如图2.2)。这种支腿结构简单,液压缸数少,一支腿一液压缸,结构质量小。但支腿在伸出过程中受摇臂尺寸的限制,支腿的跨距(图2.2中的2a)不能很大,调平性能较差,且在支反力变化过程中有爬移现象。(2)H式支腿 如图2.3所示,这种形式的支腿对地面适应性好,易于调平,且在支反力变化过程中无爬移现象,是高空作业车较理想的支腿形式。H式支腿由两个液压缸驱动即水平推力液压缸和垂直的支撑液压缸。这种支腿形式的稳定性良好。 图2.1 蛙式支腿 图2.2 H式支腿 综上所述,因为四只腿能在不平整和倾斜路面也能够把车调整为水平状态,所以选择四支腿形式,选择蛙型支腿机构作为本次设计的支腿机构,如图2.1所示。2.2.2 举升机构举升机构的作用是实现作业平台的升降和变幅,其结构形式有直升式和动臂式。直升式按传统方式,可分为液压和机械传动;按结构形式可分为交叉剪刀式和套筒式。其结构型式分为交叉剪刀式、套筒式、伸缩臂式和折叠臂式。动臂式举升机构可分为伸缩臂式或直臂式、折叠臂式或曲臂式、伸缩和折叠合成的混合臂式等。1、伸缩臂式举升机构伸缩臂式举升机构由多节套装、可伸缩的箱型臂构成,如图2.3(a)所示。它包括基本臂和伸缩臂两部分。伸缩臂可为一节或多节,各节间装有液压缸。液压缸工作时,各节臂在液压缸活塞杆的推动下可沿导向元件(滑块)上、下滑动,从而改变臂架的长度。整个臂架系统支承在液压缸底部的铰支座和变幅液压缸的两端。通过变幅液压缸活塞杆的伸缩实现臂架摆动,从而达到变幅与升降的目的。这种型式的臂架其最大作业高度可达6080米。由于伸缩臂式举升机构可获得较大的作业高度和变幅,因此,被广泛的应用于各种高空作业汽车上。但是,这种作业车的越障能力差。2、折叠臂式举升机构折叠臂式举升机构由多节箱形臂折叠而成,如图2.3(b)所示。这种型式一般采用23节折叠臂组成。其折叠的方式可分为上折式和下折式两种。各节臂的折叠和展开运动由各节间液压缸完成。这种型式的举升机构可完成一定高度和幅度的作业,另外,下折式还可完成地平面以下的空间作业(如立交桥下桥梁的维修与装饰),扩大了高空作业汽车的作业范围。由于折叠臂式举升机构具有灵活多样、适应性好、越障能力强等优点,所以,应用非常广泛。3、交叉剪刀式举升机构交叉剪刀式举升机构是按交叉布置,铰接成剪刀型的连杆框架结构。当改变连杆交叉的角度时即实现升降运动,如图2.3(c)所示。连杆交叉角度的改变,可通过液压油缸活塞杆的伸缩或钢丝绳的收放来实现。这种举升机构能完成较低高度的作业,工作平稳,作业平台较大,被广泛的应用于飞机、船舶制造、室内维修、清洁电车线路维修等作业场地。但是,这种作业车越障能力差、工作范围小。4、套筒式举升机构套筒式举升机构通过多节套筒的伸缩完成升降运动,如图2.3(d)所示。驱动方式也可采用液压传动或钢丝绳滑轮传动,这种垂直升降式举升机构作业高度有限,工作范围小,但作业车平台较大,且支撑稳定。 (a) 伸缩式 (b) 折叠式 (c) 交叉剪式 (d) 套筒式 (e)混合式图2.3高空作业车的结构简图5、混合臂式举升机构举升机构由折叠臂式和伸缩臂式混合组成,如图2.5(e)所示。他结合了上述两种机构的优点,该形式一般设有上、下两个工作臂,其中一个可设置几节伸缩臂。作业时利用利用上下两臂伸距的组合,使该机构具有更大的作业空间。但此种形式成本很高一般情况下不采用此形式。综上所述,由于折叠臂式举升机构较交叉剪刀式和套筒式的工作范围大、越障能力好,且折叠式举升机构较伸缩臂式举升机构来说具有灵活多样、适应性好、越障能力强、成本较低等优点。所以高空作业车的举升机构选定为折叠式举升机构。2.2.3作业平台及调平机构 调平机构是高空作业汽车的重要组成部分,直接影响着整机的工作性能,平台的工作高度越大,调平机构对整机性能的影响越突出。根据高空作业车的作业要求,在设计上对平衡机构有:较高的安全可靠性;自动调节作业斗平衡;结构简单,便于装配和维护保养;机构重量尽量轻,工艺性好;技术上先进,有较高的平衡精度等几项要求。为了使作业平台的底平面在作业过程中始终保持水平,高空作业车上装有式作业平台保持水平的自动调平机构如图2.4,主要有以下几种: (a) (b) (c)(a)重力式调频机构 (b)四杆调平机构 (c)等容积液压缸调平机构 图2.4 作业斗的平衡机构1、自重平衡式该机构如图2.4(a)所示,是将吊臂与平台的两连接铰点所形成的轴线设置在平台重心所在的纵向平面内,且与水平面平行,利用吊臂上下摆动变幅时平台和载荷的自重始终垂直向下的原理,使平台保持水平。其最大的特点是机构简单,成本低,但在调平过程中,平台容易摆动,现以很少被采用。2、 机械调平式机构 机械调平根据所采用机构的不同又可分为:四连杆、钢丝绳、链条调平机构等。四连杆调平机构它是采用平行四边形的原理所构成的,如图2.5(b)所示。在两个四边形连杆机构中,相互间有一个公共边联接构成运动中始终相互平行的连杆机构。该机构的特点是平衡精度较高,结构简单,易于调整和维修,用于折曲臂型式.制造简单,工作可靠,使用非常广泛,所以本设计采用四连杆调平方式。 (a)自重调平 (b)四连杆调平图2.5 调平系统示意图3、电液调平式电液式调平机构是从作业平台上直接获取水平度误差的电信号,经过信号处理和液压控制装置实现调平目的。它集电子控制、液压控制一体化,适合于大高度的折臂与伸缩臂混合式的高空作业车自动调平装置。电液控制具有较高的控制精度,但由于采用液压伺服或比例控制,系统设计复杂,安装、调试困难,制造成本较高,因此应用范受到限制。 4、液压调平式 该调平装置由上下的两个液压缸组成,下调平液压缸的缸体和活塞杆分别铰接于转台和伸缩臂之上,上调平液压缸的缸体和活塞杆分别铰接于伸缩臂和作业斗之上。通过油路1将上调平液压缸的无杆腔和下调平液压缸的无杆腔连通,将上调平液压缸的有杆腔和下调平液压缸的有杆腔连通,在不考虑系统泄露的情况下,由于上调平液压缸和下调平液压缸采用相同规格的液压缸,故两个调平液压缸的活塞杆将同步动作,只是活塞杆的运动的方向刚好相反。该调平系统中下调平液压缸为主动缸,当伸缩臂在伸缩油缸的驱动下绕铰点转动时,伸缩臂同时通过铰点带动下调平液压缸活塞杆伸出或缩回,而上调平液压缸也会同步的缩回或伸出。因此通过合理的设计就可以实现系统的自动调平。作中静液压系统由于密封和接头等处存在泄露,长期工作后会给平台带来倾斜,需要在液压系统上设置补油回路。机械调平中最常见的为平行四边形变形原理的四连杆机构,此机构简单、实用、举升高度高、摆动幅度小等,但增加了自重,使用材料增多,并且举升过程中更多的功耗要浪费在自重上面;重力调平系统,简单、实用,但举升的高度要降低很多,而且摆动幅度比较大;电子调平系统属于高科技产品,使资源消耗减少,但无形成本增多。在这里选择四连杆调平方式。2.2.4 回转机构回转平台,俗称为转台,是由回转驱动机构和回转支撑机构两部分构成的。常见的转台形式有:框架式、单板加肋式、单墙大箱式、箱形立板式和箱形积木式等。根据驱动装置的不同,回转机构可分为:机械驱动式、电力驱动式和液压驱动式。根据回转支撑的结构不同,回转机构可分为转柱式、立柱式和转盘式,其中转盘式是一种较常用的形式。转盘式回转支撑装置又可分为两种:支撑滚轮式和滚动轴承式。支撑滚轮式回转支撑装置增大了转盘回转装置的高度,且质量增加,成本增大;滚动轴承式回转支撑装置是目前应用最多的一种,它是在普通滚动轴承的基础上发展起来的,结构上相当于放大了的滚动轴承。其优点是回转摩擦阻力矩小,承载能力大,高度低。由于回转支撑装置的高度降低,可以降低整车的质心,从而增大了汽车的稳定性。 目前高空作业车应用较多的是交叉滚柱式转盘 如图2.6所示,滚子的接触角一般为45,相邻的滚子轴线交叉排列,即相邻的两圆柱滚子轴线成90交叉。这不但使回转机构能承受轴向和径向载荷,而且还能承受翻倾力矩。此外,和滚球转盘相比,这种滚道是平面,加工工艺比较简单,容易达到加工要求。本次设计采用交叉圆柱滚子转盘结构。 (a) 外齿式 (b) 内齿式图2.8 交叉圆柱滚子转盘结构2.3本章小结本章主要对所要设计的GKT-13路灯安装车的支腿机构、举升机构、回转机构以及其它附属装置的形式进行了方案的比较分析后选择了最适合的方案。最后确定了GKT-13路灯安装车各工作装置的类型。其中:举升机构选择折臂式;支腿机构选择蛙式支腿;动力传动装置选定为内燃机液压传动形式;作业平台选择平行四杆调平机构;回转支撑机构选择交叉滚柱式。第3章 举升机构的设计3.1 确定尺寸及材料其整个举升机构系统如图,其中AB、BC、CD为承重臂,DH为基础臂,AB、CD为调平辅助臂,I、II为液压缸,E、F、G、H分别为液压缸与基础臂及承重臂的绞接点。图3.1 举升机构总体结构图工作原理:在平行四边形AABB中,通过控制液压缸I的长度来控制的角度,从而使点A以AB为半径,B点为圆心作圆弧运动;在平行四边形CCDD中,通过控制液压缸II的长度来控制的角度,从而使点C以CD为半径,D点为圆心作圆弧运动。平行四边形AABB与平行四边形CCDD共用一条公共边BC,平行四边形CCDD的另一条边DD为基础臂,只要液压缸I增长,A点就升高,液压缸II增长,C点就升高。由此只要控制液压缸I和II就能控制A点的高度。3.2外形尺寸确定如图3.2所示,初步设定臂CD与臂DO所成的最大角度为150,臂CB与臂AB所成的最大角为135。DO长2200mm,DC长3000mm,BC长2200mm,AB长4500mm。图3.2 举升臂全升图 综上所述,可以推出整个机构的外形参数,如表3.1、3.2所示。表3.1 理论长度参数 单位:mm 最小高度最大高度整体长22001020036004500220030002200表3.2 理论角度参数最大值最小值AB与BC的角度135 53 CD与OD的角度150 43 表3.1中的参数都为理论尺寸(即未开孔的尺寸),在实际加工中,为了使各臂连接起来,要留出一段长度用来钻孔穿销,因此每个臂的每一个端面都要留有50mm的余量,表3.3既为各臂的实际参数. 表3.3 实际长度参数 单位:m 460046002700310031002250 根据以往设计实例及设计需求,初步选定冷拔无缝矩形钢管作为承重臂,具体参数见表3.4。根据表3.1即可计算出各承重臂的质量。臂AB重量:=460024.517 kg112.8kg 臂AB重量:=46008.594 kg=39.5kg臂BC重量:=270045.3 kg =122.3kg臂CD重量:=310034.0 kg105.4kg臂CD重量:=31006.710 kg20.8kg臂DO重量:=225056.3 kg126.7kg表3.4 材料参数基本尺寸截面面积 F理论质量 Gkg/m惯性矩截面模数长宽厚AB180100631.23224.5171809.531523.767145.503104.753AB9060410.9478.594117.49962.38726.11120.795BC200150957.6745.331702020317270CD200100843.234.02091705209141CD705048.5476.71054.66332.21015.61812.884DO2201501071.756.356872584455345绘制结构简图及部分参数计算表3.1为图3.2中的基本参数,由直角三角形中的角度公式可以得出:arctanarctan0.2514arctanarctan0.116.3arctanarctan0.3318.5arctanarctan0.179.5BE=41.2cmBF=90.5cmDG=31.6cmDH=91.2cm 图3.3 各臂的结构简图表3.2 各臂中的基本参数长度ABBEEEBCBFFFCDDGGGDODHHHmm45004020220018002530003002522001900303.3 受力分析1、对臂AB进行受力分析(1)当臂AB水平时,见图3.4图3.4臂AB水平位置受力分析图EBF=90-=90-14-6.3=69.7EF= =1600mmSBEF = SBEF h900mm相对B点进行受力分析 h0 24kN液压缸与水平所成的角度为72.5B受力为 8.35kN13.45kN 16.65kN (2) 当臂AB举至最高位置时,见图3.5 图3.5 臂AB最高位置受力分析图EBF=150-=150-14-6.3=120EF= =2100mmSBEF = SBEF h650mm相对B点进行受力分析sin30sin30h021.3kN 液压缸与水平所成的角度为68.5B受力为 4.0kN 22.3kN 24.5kN2、对臂BC进行受力分析当臂AB水平时臂BC所受力最大,见图3.6 图3.6 臂BC受力分析图7.5kN 0 0 23.7kN 23.7kN 又5.28kN22.2kN31kN 32.3KN 3、对臂CD进行受力分析(1)当各臂位置如图3.7所示时,液压缸II所受的压力最大。 图3.7 臂CD受力分析图 90-18.5-9.573 1800mm 又 685mm 16.4kN液压缸II与水平方向所成的角度为68.3对D点受力分析00 经计算 16.2kN 19.3kN 25.2kN (2)当各臂位置如图3.8所示时,液压缸II所受的拉力最大 图3.8 臂CD受力分析图 13518.59.5107 1800mm 又 454mm 8.4kN液压缸II与水平方向所成的角度为82.4对D点受力分析0021.3kN12.3kN24.3kN=48.5kN3.4 强度校核1、臂AB的强度校核当臂AB水平时,剪切应力及剪切弯矩最大,由第二章可知3kN,q12.5kN/m,AE=4300m,BE=500mm由于B点为固定转轴,因此假设B点转矩为零得出下式BE0求得: 14.75kN=30.2252.211.3kN所以B点的弯矩为=7.15 图3.9臂AB受力分析图及剪切力及弯矩图已知、由表3.6中查得,由表3.6中查得18kN根据公式 (3.1) (3.2) 因此臂AB的强度符合要求。2、臂BC的强度校核由于臂BC垂直地面,所以臂上所承受的弯矩全部来自于臂AB的重力及A点的载荷,因此当臂AB水平时BC上所受的弯矩最大。3kN,q225N/m,AB=2.2m当臂AB水平时臂所受力最大,见图3.6 = =7.15 0 017.3kN17.3kN又4.14kN17.7kN25kN28.1kN剪切力及弯矩如图3.10所示已知、由表3.4中查得,由表3.6中查得28.1kN根据公式 因此,臂BC强度符合要求。图3.10 臂BC受力分析图及弯矩图3、臂CD的强度校核当臂AB、CD都水平时,臂CD所受的弯矩最大,如图3.11,先以D点为参考点6.2kN液压缸II与水平方向所成的角度为79.4对D点受力分析0016.2kN19.3kN25.2kN图3.11 CD剪切力及弯矩图已知已知、由表3.2中查得,由表3.6中查得35.4kN根据公式 因此,臂CD强度符合要求。3.5 计算销的直径为了使加工的标准化,均采用相同直径的销,根据此机构中的最大剪切力42.3kN,根据公式d (3.3)其中80MPa 计算得出d0.021m=21mm为了安全起见,取d40mm。3.6 本章小结本章的主要任务就是确定GKT-13型高空作业车各作业臂的参数。通过查阅了机械设计手册等书籍,利用相关计算公式和材料信息,确定了各臂的使用材料、实际外形尺寸和理论质量,绘制了结构简图,并对各臂进行了系统的受力分析,通过大量计算和理论推证得出了各绞接点的最大受力情况及液压缸的长度和升程。利用前面计算的数据,对主要承重的举升臂进行了弯曲校核和剪切校核;根据绞接点的剪切力,计算出了销轴的最小直径为21mm,最终选定Q235钢板作为工作臂等机构的金属材料。第4章 回转机构的计算与校核4.1 回转机构的支撑设计按照有关ZBT520001-1986专业标准,高空作业车的回转机构应能进行正反两个方向的360回转,回转速度不大于2r/min,回转过程中的起动、回转、制动要平稳、准确、无抖动、晃动现象,微动性能良好。目前应用较多的回转机构是交叉圆柱滚子支撑装置如图4.1所示,圆柱滚子的接触角一般为45,相邻的两圆柱滚子轴线成90交叉。这不但使回转装置能承受轴向和径向载荷,而且还能承受翻倾力矩。4.1.1 圆柱滚子的最大载荷计算圆柱滚子在工作时要受到三种作用载荷,如图4.2所示。第一种为轴向力Q,即垂直力,它由转台及举升机构的重量、举升货物的重量以及升降时的惯性力等组成;第二种为径向力H,即水平力,该力由举升装置及转台的回转离心力、风载荷及回转齿轮的啮合力而产生;第三种为翻倾力矩Mov,它由轴向力和径向力的偏心作用而引起。 图4.1圆柱滚子外载荷及承载最大的滚子位置 图4.2 圆柱滚子内圈受力图将方向交叉的两组圆柱滚子,用和组表示。假定每组的圆柱滚子数目各占一半,并作一对一的间隔排列,则组圆柱滚子在A点受力最大,如图4.1所示。其中任一圆柱滚子的最大法向载荷FImax为: (4.1)式中:由轴向力Q引起的组任一圆柱滚子最大法向载荷,N;由径向力H引起的组任一圆柱滚子上最大法向载荷,N;由倾翻力矩MOV引起的组任一圆柱滚子上最大法向载荷,N。 对内圈作受力分析,如图4.1所示,由力系平衡条件可以求得FIQ和FIH。为求得FIM,可以近似地把座圈看成直径为D的圆圈,如图4.2所示,并假定圆柱滚子对座圈的压力在座圈上连续分布,按圆柱滚子接触压力沿圆圈弧长的比压,列出平衡方程可求得FIM值。对于组圆柱滚子,处于图4.1中B位置时受到的载荷最大。此时滚子不承受由水平力传来的载荷,且由于轴向力Q引起的法向载荷与翻倾力矩MOV引起的法向载荷方向相反,因此组中任一圆柱滚子的最大法向载荷为: (4.2) 4.1.2 确定圆柱滚子的允许载荷根据赫茨公式,滚道与圆柱滚子的线接触应力为: (4.3)式中:F 圆柱滚子在接触线上的法向载荷,N; E 材料的弹性模量,一般滚道材料采用碳素钢或低碳合金钢,圆柱滚子材料采用轴承钢。故可取E2.1105MPa; L 圆柱滚子与滚道的有效长度,一般情况可取L=0.85d,m; 圆柱滚子与滚道接触表面的主曲率之和;D 圆柱滚子直径,m。用优质碳素钢或低碳合金钢轧制或锻造成的座圈,其滚道表面的热处理硬度为HRC5960,在一般工作条件下,可取许用接触应力值为1800Pa14。依据所选用的许用应力值,由式(4.11)便可求得圆柱滚子的允许载荷F,F=7000N。4.1.3滚动体总数目的计算 (4.4)式中 D 滚盘的中心直径1(m); d 滚动体的直径10(mm); b 隔离套的厚度19(mm) 通过计算确定滚动体的数目为n=106个, 滚盘的中心直径D=1m.滚动体的直径为d=0.01m4.2 回转机构计算4.2.1 计算工况及载荷回转支承装置承受回转平台上的全部载荷,作用在回转支承装置上的垂直力有臂架自重,配重,上车其它部分重量等。水平力有沿着臂架方向的风力,回转时的离心力和垂直于臂架平面内的制动切向惯性力,重物的离心力,切向惯性力起重机回转部分自重的离心力,切向惯性力等。1. 回转阻力矩高空作业车回转时需要克服的回转阻力矩T为: (4.5)式中回转支撑装置中的摩擦阻力矩; 风阻力矩; 惯性阻力矩,仅出现回转和制动时。(1) 摩擦阻力矩 1.柱式回转支撑装置式中水平滚轮的摩擦阻力矩; 径向轴承的摩擦阻力矩; 止推轴承的摩擦阻力矩。(1) 水平滚轮的摩擦阻力矩 (4.7) 式中全部水平滚轮轮压之和; 当滚道固定、水平滚轮沿滚道做行星运动时,为水平滚轮中心圆直径; 摩擦阻力系数,计算试可取(滚动轴承),(滑动轴承)。(2) 径向轴承的摩擦阻力 (4.8)式中径向轴承所受的水平力(N); 径向轴承的摩擦系数,; 竞相轴承的内径(m)。(3) 止推轴承的摩擦阻力矩 (4.9)式中止推轴承所受的垂直力(N); 止推轴承的摩擦系数,; 止推轴承内径与外径的平均值(m)。2.滚动轴承式回转支撑装置 摩擦阻力矩可根据如下公式计算: (4.10)式中 回转阻力系数,(滚球式),(滚柱式) 滚道平均直径 摩擦阻力系数,计算试可取(滚动轴承),(滑动轴承)。全部滚球或滚柱所承受的总压力(N),其计算方法如下。当回转支撑装置中的滚动体所承受压力方向一致时: (4.11)式中回转支撑装置所受的总垂直力(轴向力); 回转支撑装置所受的总水平力(径向力); 滚动体的压力角。(二)风阻力矩 臂架与风向垂直时,由风力产生的阻力矩达到最大值 (4.12)式中物品受的风力,根据不同的计算要求,由计算风压或与作业平台迎风面积的乘机获得; 高空作业车的作业幅度; 回转部分受的风力; 风力作用线至回转中心线的距离。等效风阻力矩为: (4.13)(三)惯性阻力矩高空作业车回转时的惯性阻力矩,由绕回转中心线回转的物品惯性阻力矩和回转部分的惯性阻力矩,以及机构传动部分的惯性阻力矩组成: (4.14) 式中物品对转盘回转中心线的转动惯量(); 作业臂各部件和构件绕回转中心线的转动惯量(); 回转机构的转动速度2r/s; 机构启动或制动时间4s。 根据,高空作业车的回转阻力扭矩约为4.2.2 回转机构功率计算回转马达最大回转功率 (4.15) 式中 系数液压马达取1 马达数液压马达取1 回转速度N=2r/min机械总效率 T回转阻力矩()高空作业车的回转阻力功率为4.2.3 回转机构参数验算选择液压马达选择公司型号为型马达,马达转数,额定压力:,最大输出扭矩,机械效率,功率为。回转减速机为自己设计,采用为三级减速机构,其传动线路为;液压马达联轴器蜗杆涡轮减速器轴A圆柱齿轮减速器轴B齿轮齿圈减速器。传动装置传动比: (4.17)马达克服的最大阻力矩: (4.18) 回转马达最大输出扭矩、输出功率均大于实际输出,故液压马达选择公司型号为型马达满足回转要求。4.3 回转机构减速器的关键零部件设计计算4.3.1 第一级减速器涡轮蜗杆的设计计算闭式普通圆柱蜗杆传动, 已知:蜗杆输入功率P=7kW,转速,传动比i=9.750,双向转动, 载荷平稳,轻微冲击,要求使用寿命5年,每年工作300天,每天工作8小时。(1)选择传动的类型和精度等级考虑到传递功率不大,转速低,选用ZA(阿基米德)蜗杆,精度8级GB1008988(2)选择材料,确定许用应力表面淬火硬度45-55HRC,蜗轮齿圈用铸锡青铜ZCUSN10P1,金属模铸造,在文献中分别查得=220MPa,=56 MPa ,应力循环次数 寿命系数许用应力 (3)选择蜗杆头数和蜗轮齿数根据传动比,参考文献12中取=4,则。 (4)按蜗轮齿面接触疲劳强度设计 (4.19) 1)确定载荷系数K。由文献12选取使用系数=0.9,由于载荷一般平稳,所以选取=1,因速度不高选取=1.1,则计算作用在蜗轮上的转矩。按由文献12初取效率则 3)确定弹性系数。查文献查的12得, 4)计算。确定模数和蜗杆分度圆直径 (4.20)5)确定中心距 (4.21) (5)校核齿根弯曲疲劳强度 1)计算蜗杆导程角 (4.22)2)计算蜗轮当量齿数 (4.23)3)确定齿形系数4)确定螺旋角系数 5)校核弯曲强度弯曲强度满足要求。 (6)蜗轮和蜗杆主要几何尺寸计算1)蜗杆分度圆直径 蜗杆直径系数 (4.24)蜗杆齿顶圆直径 (4.25)蜗杆齿根圆直径 (4.26)蜗杆导程角 (4.27)蜗杆轴向齿距 (4.28)蜗杆导程 (4.29)蜗杆轴向齿厚 (4.30)2)蜗轮蜗轮分度圆直径 (4.31)蜗轮喉圆直径 (4.32)蜗轮齿根圆直径 (4.33)经过计算第一级涡轮蜗杆减速器的具体参数如下:蜗杆类型 普通圆柱蜗杆ZA型(阿基米德)中心距 a=80 mm蜗杆轴向模数 mx= 3.15 mm蜗杆、蜗轮分度圆直径 d1=35.500mm d2=122.850mm蜗杆头数 z1= 4 蜗轮齿数 z2= 39 实际传动比 i =9.750蜗杆直径系数 q=11.2698蜗轮变位系数 x2=0.2619蜗杆分度圆柱导程角 =19.541蜗杆节圆柱导程角 =18.735 蜗杆轴向齿形角 =20.000蜗杆(轮)法向齿形角 n=18.932顶隙 c=0.630mm蜗杆、蜗轮齿顶高 ha1=3.150mm ha2=3.975mm蜗杆、蜗轮齿根高 hf1=3.780mm hf2=2.955mm蜗杆、蜗轮节圆直径 d1p=37.150mm d2p=122.850mm蜗杆、蜗轮顶圆直径 da1=41.800mm da2=130.800mm蜗杆、蜗轮根圆直径 df1=27.940mm f2=116.940mm轴向间距 px=9.896mm蜗杆轴向齿厚 sx=4.948mm蜗杆法向齿厚 sn=4.663mm蜗杆分度圆法向弦齿高 ha1_=3.150mm蜗杆螺纹部分长度 b1=53.235mm蜗轮最大外圆直径 da2max=133.950mm蜗轮轮缘宽度 b2=31.000mm蜗轮咽喉母圆半径 rg2=14.600mm蜗轮齿根圆弧半径 rf2=21.530mm4.3.2第二级齿轮减速器的计算已知输入功率kW,小齿轮转速,齿数比。(1)选定齿轮类型、精度等级、材料及齿数1)选用直齿圆柱齿轮传动2)考虑此减速器的功率较大,故大、小齿轮都选用硬齿面。由参考文献12选得大、小齿轮的材料均为40,并经调质及表面淬火,齿面硬度为48-55。3)选取精度等级。因采用表面淬火,轮齿的变形不大,不需磨削,故初选7级精度4)因为是闭式硬齿面齿轮传动,故选小齿轮齿数Z1=19,大齿轮齿数Z2=u Z1=95(2)按齿面接触强度设计 (4.34)由文献12计算公式进行计算,即确定公式内的各参数数值试选载荷系数Kt=13)计算小齿轮传递的转矩选取齿宽系数材料的弹性影响系数;取,故按齿面硬度中间值52查得大、小齿轮的接触疲劳强度极限 计算接触疲劳许用应力取安全系数, 2) 计算齿轮参数 试算小齿轮分度圆直径 (4.35) 计算圆周速度 计算齿宽b (4.36)计算齿宽与齿高之比 (4.37) 计算载荷系数 根据,由文献查得动载系数;直齿轮,假设,由资料 查得; ,。故载荷系数 (4.38)按实际的载荷系数校正所算得的分度圆直径 (4.39) 计算模数 (4.40) (3)按齿根抗弯强度设计 抗弯强度的设计公式为: (4.41) 确定公式内的各参数数值 由文献12查得大、小齿轮的抗弯疲劳强度极限 由文献12查得抗弯疲劳寿命系数 计算抗弯疲劳许用应力.取抗弯疲劳安全系数 (4.42) 计算载荷系数 (4.43)查取齿形系数查取应力校正系数=1.57计算大、小齿轮的并加以比较小齿轮的数值大小(4)设计计算 对比计算结果,由齿面接触疲劳强度计算的模数m略大于由齿根抗弯疲劳强度计算的模数,由于齿轮模数m的大小主要取决于抗弯强度所决定的承载能力,而齿面接触疲劳所决定的承载能力,仅与齿轮直径(即模数与齿数的乘积)有关,可取由抗弯强度计算得的模5.182,并就近圆整为标准值m= 5.5 2.5,按接触强度算得的分度圆直径=103.361, 由 几何尺寸计算 计算分度圆直径 (4.44) (4.45) 计算中心距 (4.46) 计算齿轮宽度 (4.47) (5)验算 (4.48)经计算,第二级齿轮减速器的参数如下:齿轮类型外啮合 :直齿功率P= 6.3 kW 大、小齿轮的材料均为40,并经调质及表面淬火,齿面硬度为48-55 小轮转速n1= 51.282 r/min 接触综合系数KH= 2.5 弯曲综合系数KF= 2.3 传动比u= 5.0636 齿宽系数d= 0.6 a=0.20 螺旋角=9.000接触疲劳极限:小轮Hlim1= 1550 N/mm2 大轮Hlim2= 1550 N/mm2弯曲疲劳极限:小轮Flim1= 450 N/mm2 大轮Flim2= 450 N/mm2初定齿轮参数中心距a=313.502 法向模数mn=5.182 小轮齿数Z1=19.0 大轮齿数Z2=96.4小轮分度圆直径d1=103.361 大轮分度圆直径d2=523.381 齿宽b=62.02齿轮校核设计参数中心距 a=314.000齿数比 z2/z1=5.000法向模数 n= 5.5 齿数 Z1=19 Z2=95 齿形角 n= 2000”分圆螺旋角 BT=900”法向变位系数 Xn1=0.0000 Xn2=-0.5941齿宽 b1= 103 b2= 103 分圆直径 d1= 105.803 d2= 529.013根圆直径 df1=92.053 df2=508.72基圆直径 db1=99.276 db2=496.382顶圆直径 da1=116.523 da2=533.197中圆直径 dm1=105.803 dm2=522.477节圆直径 d1=104.667 d2=523.333端面压力角 at=20:13:45端面啮合角 at=18.468基圆螺旋角 BTB= 8:27:11顶圆螺旋角 Ba1= 9:53:41 Ba2= 9:4:12中圆螺旋角 Bm1= 9:0:0 Bm2= 8:53:26顶圆法向弧齿厚 Sna1= 3.975 Sna2= 4.731分圆端面弧齿厚 S1= 8.747 S2= 6.339基圆端面弧齿厚 Sb1= 9.740 Sb2= 13.612中圆法向弧齿厚 Snm1= 8.639 Snm2= 8.423基本齿廓齿顶高系数 h*a= 1.0000 C*=0.2500齿顶高 ha1= 5.360 ha2= 2.092齿根高 hf1= 6.875 hf2= 10.143全齿高 h1=12.235 h2=12.235分圆端面齿距 Pt=17.494分圆法向齿距 Pn=17.279端面基节 Pbt= 16.415法向基节 Pbn= 16.237齿顶高降低系数 sgm= 0.025基圆齿槽半角(DEG) etb1=3.8521 etb2=0.3235基圆齿厚半角(DEG) psi1=5.6215 psi2=1.5712中圆法向弦齿厚 Sxnm1=8.630 Sxnm2=8.423中圆法向弦齿高 haxm1=5.532 haxm2=5.393公法线长度 wk1= 42.108 wk2= 159.595跨齿数 k1=3 k2=10测量公法线最小齿宽 bw1= 8.127 bw2= 27.489理想量球(柱)直径 dM01=9.489 dM02=9.140实际量球(柱)直径 dMz1=9.489 dMz2=9.140量球(柱)距尺寸 M1= 118.519 M2= 534.438重合度 Ea= 1.729 Er= 2.661啮合长度 ga=28.381滑动率 1=8.174 2= 1.2114.3.3第三级齿轮减速器的计算已知输入功率kW,小齿轮转速,齿数比。(1)选定齿轮类型、精度等级、材料及齿数1)选用直齿圆柱齿轮传动2)考虑此减速器的功率较大,故大齿圈、小齿轮都选用硬齿面。由参考文献选得大、小齿轮的材料均为40,并经调质及表面淬火,齿面硬度为48-55。3)选取精度等级。因采用表面淬火,轮齿的变形不大,不需磨削,故初选7级精度4)因为是闭式硬齿面齿轮传动,故选小齿轮齿数Z1=17,大齿轮齿数Z2=u Z1=83参考第二级齿轮减速器的计算,经计算,第三级齿轮减速器的参数如下:第三级齿轮减速器参数的初步计算:第三级齿轮减速器为内啮合齿轮类型,直齿功率P= 5.67 kW 小轮材料:钢 大轮材料:钢小轮转速n1= 10.12759 r/min 接触综合系数KH= 2.5 弯曲综合系数KF= 2.3 传动比u= 5.0636 齿宽系数d= 0.6 a=0.30 螺旋角=9.000接触疲劳极限:小轮Hlim1= 1550 N/mm2 大轮Hlim2= 1550 N/mm2弯曲疲劳极限:小轮Flim1= 450 N/mm2 大轮Flim2= 450 N/mm2初定齿轮参数中心距a=304.811 法向模数mn=9.589 小轮齿数Z1=16.4 大轮齿数Z2=82.9小轮分度圆直径d1=149.958 大轮分度圆直径d2=759.327 齿宽b=89.97第三级齿轮减速器计量参数表中心距(内啮合) a=350.000齿数比 z2/z1=4.882法向模数 n= 10 齿数 Z1= 17 Z2= 83 齿形角 n= 2000”分圆螺旋角 BT= 900”法向变位系数 Xn1=0.0000 Xn2=1.8304齿宽 b1= 90 b2= 90 基圆直径 db1=161.502 db2=788.511顶圆直径 da1=196.954 da2=852.119基圆螺旋角 BTB=8:27:11顶圆法向齿厚 sna1=3.725 sna2=6.974全齿高 h1= 24.917 h2= 24.917分圆法向齿距 Pn= 31.416端面基节 Pbt= 29.846法向基节 Pbn= 29.521中圆法向弦齿厚 Sxnm1=15.687中圆法向弦齿高 haxm1=12.767公法线长度 wk1= 46.749 wk2= 393.580跨齿数 k1= 2 k2= 13测量公法线最小齿宽 bw1= 8.891 bw2= 66.051理想量球(柱)直径 dM01=17.323 dM02=15.874实际量球(柱)直径 dMz1=17.323 dMz2=15.874量球(柱)距尺寸 M1= 195.330 M2= 854.166( 1 ).正常啮合端面重合度 Ea= 1.691啮合长度 ga= 50.454起始曲率半径 Pc1= 5.91 Pc2= 211.98终止曲率半径 Pa1= 56.36 Pa2= 161.52起始展开角 Fc1=4:11:37 Fc2= 0:48:21终止展开角 Fa1=39:59:34 Fa2=23:28:24( 2 )小重合度啮合:端面重合度 Ea= 0.00啮合长度 ga= 0.00起始曲率半径 Pc1=0.00 Pc2=0.00终止曲率半径 Pa1=0.00 Pa2=0.004.4 联轴节的选择弹性联轴节的选择:以下选择连轴器的型号。计算转矩,考虑到转矩变化应取,则 (4.49)根据计算转矩,查文献13,选用TL6型,弹性套柱销联轴器,半联轴器的孔径直径为38mm4.5 轴的设计及其校核(1)轴的用途 轴是组成机器的主要零件之一。一切作回转运动的传动零件,都必须安装在轴上才能进行运动及动力的传递。因此轴的主要功用是支承回转零件及传递运动和动力。(2)轴设计的主要内容轴的设计包括结构设计和工作能力计算两方面的内容。轴的结构设计是根据轴上零件的安装、定位以及轴的制造工艺等方面的要求,合理地确定轴的结构形式和尺寸。轴的结构设计不合理,会影响轴的工作能力和轴上零件的工作可靠性,还会增加轴的制造成本和轴上零件装配的困难等。轴的工作能力计算指的是轴的强度、刚度和振动稳定性等到方面的计算。多数情况下,轴的工作能力主要取决于轴的强度。这时只需对轴进行强度计算,以防止断裂或塑性变形。而对刚度要求高的轴和受力大的细长轴,还应进行刚度计算,以防止工作时产生过大的弹性变形。对高速运转的轴,还应进行振动稳定性计算,以防止发生共振而破坏。轴的材料主要是碳钢和合金钢。由于碳钢比合金钢价廉,对应力集中的敏感性较低,同时也可以用热处理或化学热处理的办法提高其耐磨性和抗疲劳强度,故采用碳钢制造轴尤为广泛,其中最长用的是45钢。轴的结构设计包括定出轴的合理外形和全部结构尺寸。(3)拟定轴上零件的装配方案 拟定轴上零件的装配方案是进行轴的结构设计的前提,它决定着轴的基本形式。所谓装配方案,就是预定出轴上方根零件的装配方向,顺序和相互关系。(4)轴上零件的定位为了防止轴上零件受力时发生沿轴向或周向的相对运动,轴上零件除了有游动或空转的要求者外,都必须进行轴向和周向定位,以保证其准确的工作位置。1)零件的轴向定位轴上零件的轴向定位是以轴肩、套筒、轴端挡圈和圆螺母等来保证的。轴肩分为定位轴肩和非定位轴肩两类。利用轴肩定位是最方便可靠的方法,但采用轴肩就必然会使轴的直径加大,而且轴肩处将因截面突变而引起应力集中。因此,轴肩位多用于轴向力较大的场合。定位轴肩的高度h 一般取为h=(0.070.1)d, d 为与零件相配处的轴的直径,单位为mm。流动轴承的定位轴肩高度必须低于轴承内圈端面的高度,以便拆卸轴承。非定位轴肩是为了加工和装配方便而设置的,其高度一般取为12mm。2)零件的径向定位径向定位的目的是限制轴上零件与轴发生相对转动。常用的径向定位零件键、花键、销、紧定螺钉以及过盈配合等。 (5)轴的强度计算轴的计算准则是满足轴的强度或刚度要求,必要时还应校核轴的振动稳定性。轴的扭转强度条件计算:轴的扭转强度条件为: (4.50)式中 扭转切应力单位为MPa; T轴所受的扭矩,单位为; 轴的抗扭截面系数,单位为mm3; n轴的转速,单位为r/min; P轴传递的功率,单位为kW; d计算截面处轴的直径,单位为mm; 许用扭转切应力,单位为MPa。由上式可得轴的直径式中 A=当轴截面上开有键槽时,应增大轴径以考虑键槽对轴的强度的削弱。对于直径d100mm的轴,有一个键槽时,轴径增大3;有两个键槽时,应增大7.对于直径d 100mm的轴,有一个键槽时,轴径增大5%7;有两个键槽时,应增大10%15.然后将轴径圆整为标准直径。按弯扭合成强度条件计算作出轴的计算简图(即力学模型)在作计算简图时,应先求出轴上受力零件的载荷(若为空间力系,应把空间力分解为圆周力,径向力和轴向力,然后把它们全部转化到轴上),并将其分解为水平分力和垂直分力。然后求出各支承处的水平反力和垂直反力。作出弯矩图根据简图,分别按水平面和垂直平面计算各力产生的弯矩,并按计算结果分别作出平面上弯矩 和垂直面上的弯矩;然后按下式计算总弯矩并作出M图; (4.51)作出扭矩图校核轴的强度已知轴的弯矩和扭矩后,可针对某些危险截面作弯扭合成强度校核计算。按第三强度理论,计算应力 (4.52)对于直径为d圆轴,弯曲应力,扭转切应力,将其代入上式中,则轴的弯扭合成强度条件为: (4.53)式中 轴的计算应力,单位为MPa;M轴所承受的弯矩,单位为;T轴所受的扭矩,单位为;W轴的抗弯截面系数,单位为mm3;对称循环变应力时轴的许用弯曲应力。综合以上轴的计算方法,将次减速机构的蜗杆轴定为轴,涡轮所在的轴定为轴II 其余为轴 III,经计算轴的参数为:轴的参数1按许用扭应力计算法求轴的直径轴功率=7kW 轴转速=500r/min 材料的屈服极限s= 540 N/mm2 空心圆的内外直径比=0.00 键槽个数= 2 轴的外径 d28.05mm 轴功率=7kW 轴转速=500r/min 此轴经常反转 轴承径向力 N1= 3829.493 N N2= 3829.493 N 弯矩最大的截面 最大弯矩Mmax=287212.0Nmm 扭矩 Mt=133686.0Nmm 计算弯矩最大处的强度: 最大弯矩在x= 75 mm处 轴上有1个齿轮 材料的强度极限b= 735 N/mm2 此齿轮不是惰轮或行星轮 节圆直径d= 37.15 mm 齿轮中点坐标= 75 mm 啮合角= 20 联轴节中点坐标=-20 mm 左轴承中点坐标= 0 右轴承中点坐标= 150 空心圆的内外直径比=0.00 键槽个数= 2 此轴经常反转 轴的外径 d35.06mm 轴II 的参数: 按许用扭应力计算法求轴的直径 轴功率=6.3kW 轴转速=51.282r/min 材料的屈服极限s= 540 N/mm2 空心圆的内外直径比=0.00 键槽个数= 2 轴的外径 d57.85mm 按许用弯曲应力计算法求轴的直径 轴功率=6.3kW 轴转速=51.282r/min 此轴经常反转轴承径向力 N1=20179N N2=22026N计算左边弯矩最大处的强度:最大弯矩 Mmax1=807144Nmm 扭矩 Mt=1173096Nmm左边弯矩最大处的坐标为x= 40 mm计算右边弯矩最大处的强度:最大弯矩 Mmax2=881058Nmm 扭矩 Mt=1173096Nmm右边弯矩最大处的坐标为x= 120 mm轴上有2个齿轮 材料的强度极限b= 735 N/mm2相邻两个轴之间的夹角=180.00齿轮的节圆直径:左d= 122.85 mm 右d= 104.667 mm齿轮的啮合角:左= 20 右= 20 齿轮的中点坐标:左= 40 mm 右= 120 mm轴承中点坐标:左= 0 右= 160 空心圆的内外直径比=0.00 键槽个数= 2 此轴经常反转 轴的外径 d58.44mm轴 III的参数:1按许用扭应力计算法求轴的直径轴功率=5.7kW 轴转速=10.12759r/min材料的屈服极限s= 540 N/mm2空心圆的内外直径比=0.00 键槽个数= 2 轴的外径 d96.07mm2按许用弯曲应力计算法求轴的直径轴功率=5.7kW 轴转速=10.12759r/min此轴经常反转轴承径向力 N1=34347N N2=54675N计算左边弯矩最大处的强度:最大弯矩 Mmax1=2232532Nmm 扭矩 Mt=5374359Nmm左边弯矩最大处的坐标为x= 65 mm计算右边弯矩最大处的强度:最大弯矩 Mmax2=3827276Nmm 扭矩 Mt=5374359Nmm右边弯矩最大处的坐标为x= 170 mm轴上有2个齿轮 材料的强度极限b= 735 N/mm2相邻两个轴之间的夹角=180.00齿轮的节圆直径:左d= 524 mm 右d= 162 mm齿轮的啮合角:左= 20 右= 20 齿轮的中点坐标:左= 65 mm 右= 170 mm轴承中点坐标:左= 0 右= 240 空心圆的内外直径比=0.00 键槽个数= 2 此轴经常反转 轴的外径 d96.46mm4.6键的校核 根据平键的挤压强度条件为 (4.54)式中 F挤压力,单位为N; T扭矩,单位为; 键的工作长度,单位为mm; k键与轮毂槽的接触高度,单位为mm; d计算截面处轴的直径,单位为mm;4.7本章小结 本章通过对回转机构的支撑滚动体类型,回转机构的液压马达的选择以及减速机构的等进行具体设计分析计算。回转中关键零部件进行设计和选取,最后对机构零部件进行校核。 第5章 整车性能计算分析专用汽车性能参数计算是总体设计的主要内容之一,其目的是检验整车参数选择是否合理,使用性能参数能否满足要求。最基本的性能参数计算包括动力性计算、经济性和稳定性计算。5.1动力性计算高空作业车汽车整车性能参数见表5.1。表5.1 与计算有关的整车参数表名称符号数值与单位发动机最大功率55KW发动机最大功率时的转速3600r/min发动机最大转矩175/2000Nm发动机最大转矩时的转速18002000r/min车轮滚动半径0.29m主减速比5.068汽车列车迎风面积3.8 m2汽车总质量(满载)20005.2高空作业车汽车变速器速比高空作业车档位与传动比见表5.2。表5.2 高空作业车档位与传动比挡位1234倒挡传动比5.6472.7741.66515.0685.2.1 发动机外特性发动机外特性是指发动机油门全开时的速度特性,是汽车动力性计算的主要依据。在外特性图上,发动机的输出转矩和输出功率随发动机转速变化的二条重要特性曲线,为非对称曲线。工程实践表明,可用二次三项式来描述汽车发动机的外特性, 即 (5.1)式中 发动机输出转矩,() 发动机输出转速,(r/min)、待定系数,由具体的外特性曲线决定、可由多种途径获得,下面是常用的两种计算方法1、不知外特性曲线时,按经验公式拟合外特性方程式如果没有所要的发动机外特性,可从发动机铭牌上知道该发动机的最大输出功率及相应转速和该发动机的最大转矩及相应转速时,然后用下列经验公式来描述发动机的外特性: (5.2)式中: 发动机最大输出转矩() 发动机最大输出转矩时的转速(r/min) 发动机最大输出功率时的转速(r/min)发动机最大输出功率时的转矩(),由公式(5.1)和公式(5.2),可得: (5.3)发动机外特性曲线是在室内试验台架上测量出来的,应对台架试验数据用修正系数进行修正,才能得到发动机的使用外特性。2、已知外特性曲线时,根据外特性数值建立外特性方程式如果知道发动机外特性曲线时,则可利用拉格朗日三点插值法求出公式(5.1)中的待定系数、。在外特性曲线上选取三个点,即、,、,、,依拉氏插值三项式有: (5.4)将上式展开,按幂次高低合并,然后与(5.1)式比较系数,即可得三个待定系数为: (5.5)5.2.2 汽车的行驶方程式交通设施高空作业车在直线行驶时,驱动力和行驶阻力之间存在如下平衡关系: (5.6)式中: 驱动力,() 滚动阻力,()坡道阻力,() 空气阻力,()加速阻力,()换算后的 (5.7)又因为 (5.8)将式(5.7)代入(5.8)并整理后,可得: (5.9)式中: (5.10)5.2.3 动力性评价指标的计算衡量汽车动力性能的评价指标有最高车速、最大爬坡度和加速性能。1、最高车速根据最高车速的定义,有,,可得:将式(5.9)代入,有: 因 所以令 (5.11)又因,,可确定专用汽车的最高车速为: (5.12)2、最大爬坡度i当汽车以最低挡稳定速度爬坡时,有,为简化,可设,则由式(5.16)可得: (5.13)对上式两边以为自变量求导,可得: (5.14)当时,取最大值,此时有:代入式(5.14)得:令 (5.15)则: 对上式进行整理后可得:当时,但实际上滚动阻力总是存在,并且滚动阻力系数愈大,汽车爬坡能力愈小。因此上式中应取负号,又因,则上式可简化为: (5.16)3、加速度专用车辆在水平路面上的加速度的计算公式如下: (5.17)专用车辆在某一挡位加速过程中最大加速度可由的
