HGC5120XFG消防车改装设计

50页 23000字数+说明书+外文翻译+6张CAD图纸

HGC5120XFG消防车改装设计说明书.doc

供水管路图.dwg

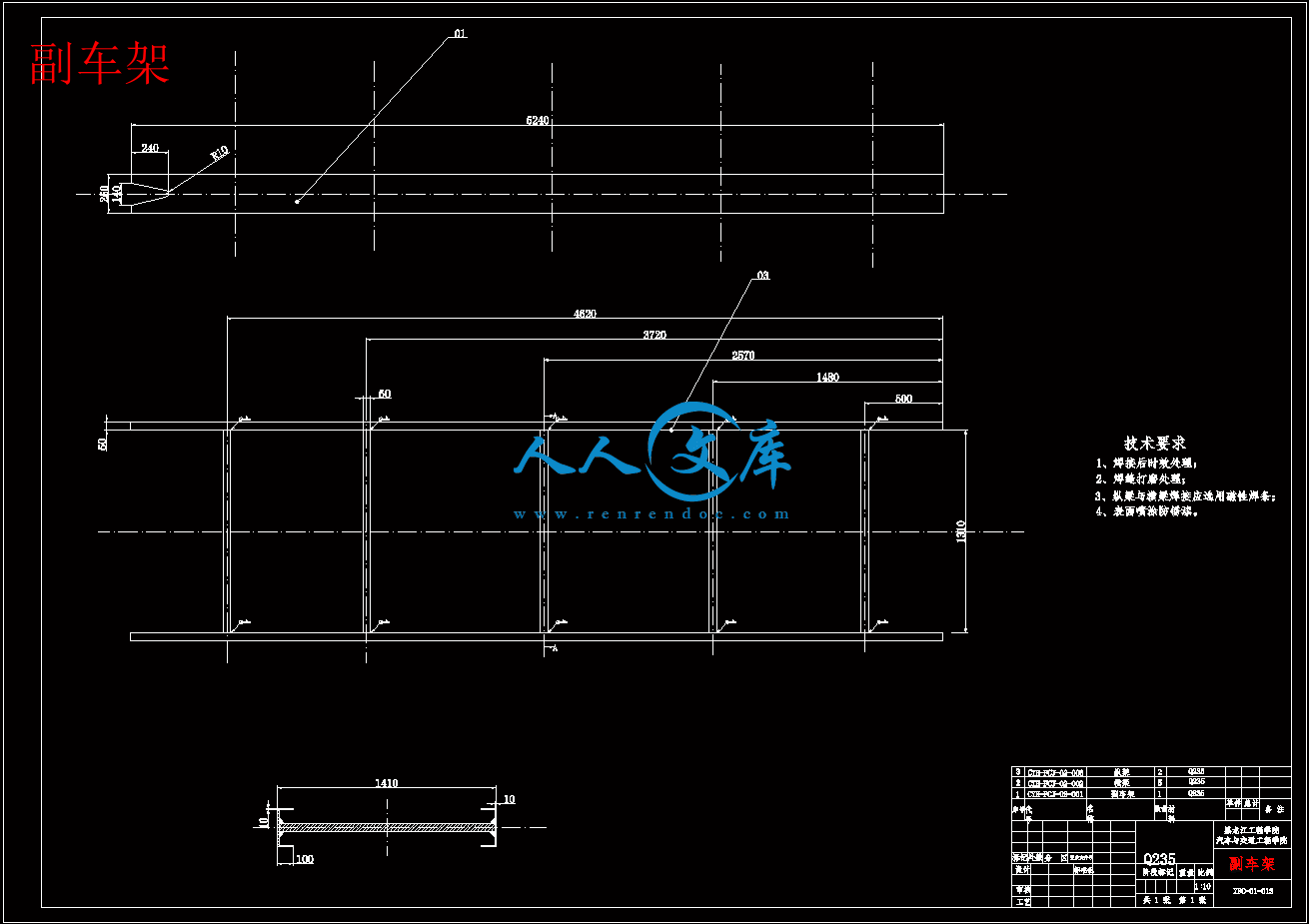

副车架.dwg

外文翻译--消防车专用底盘的市场需求及配置方案分析.doc

封皮.doc

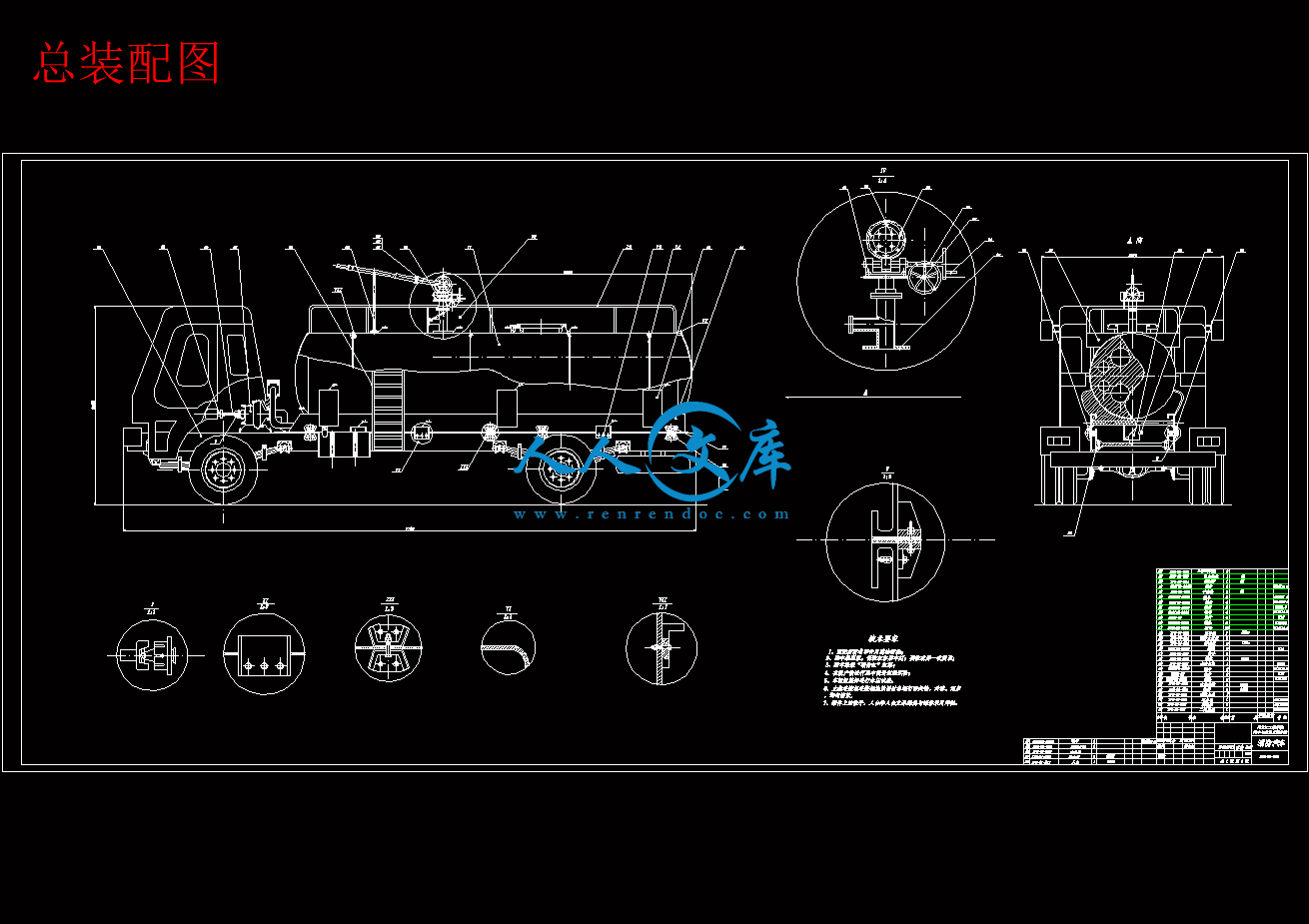

总装配图.dwg

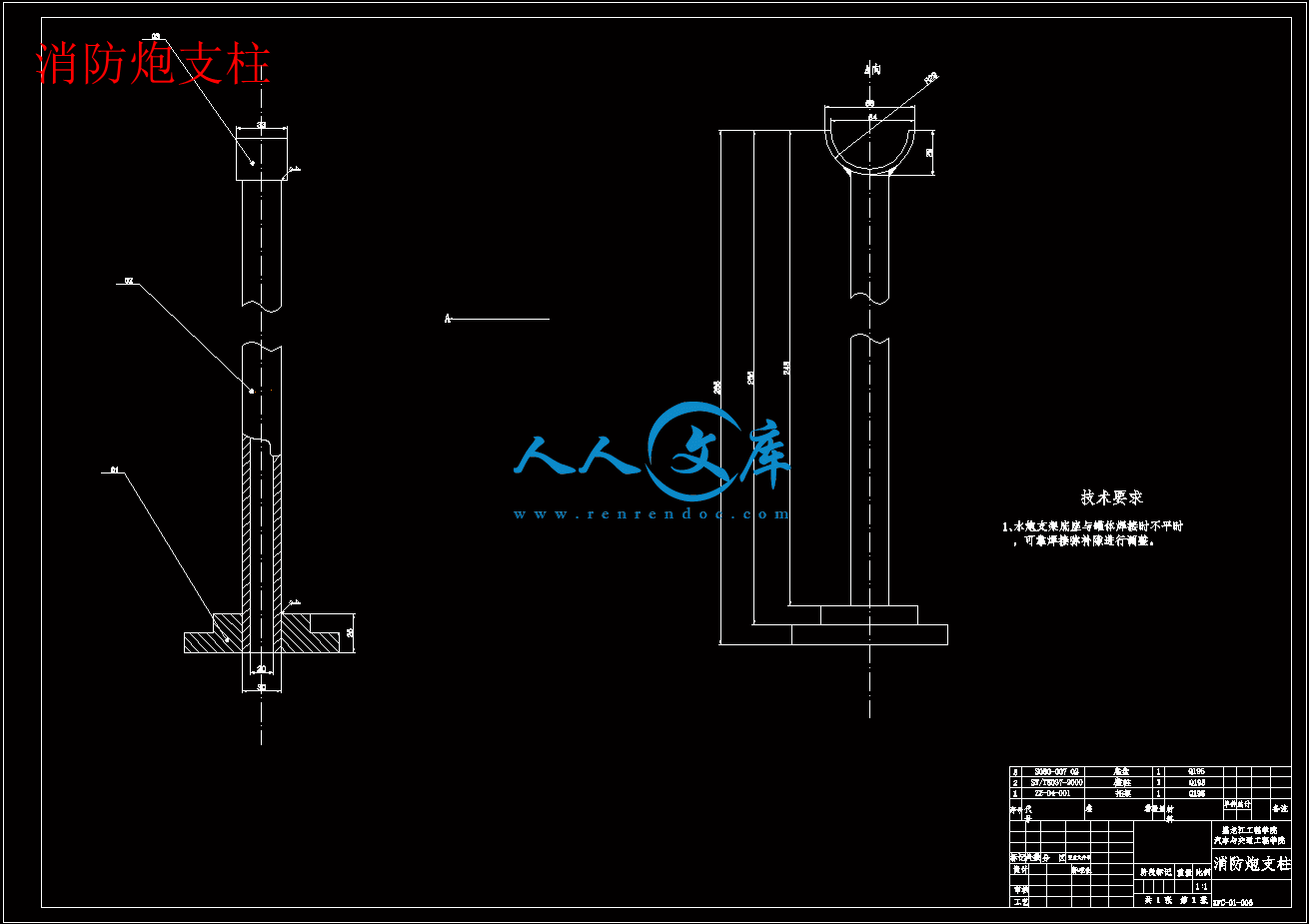

消防炮支柱.dwg

答辩相关材料.doc

罐体.dwg

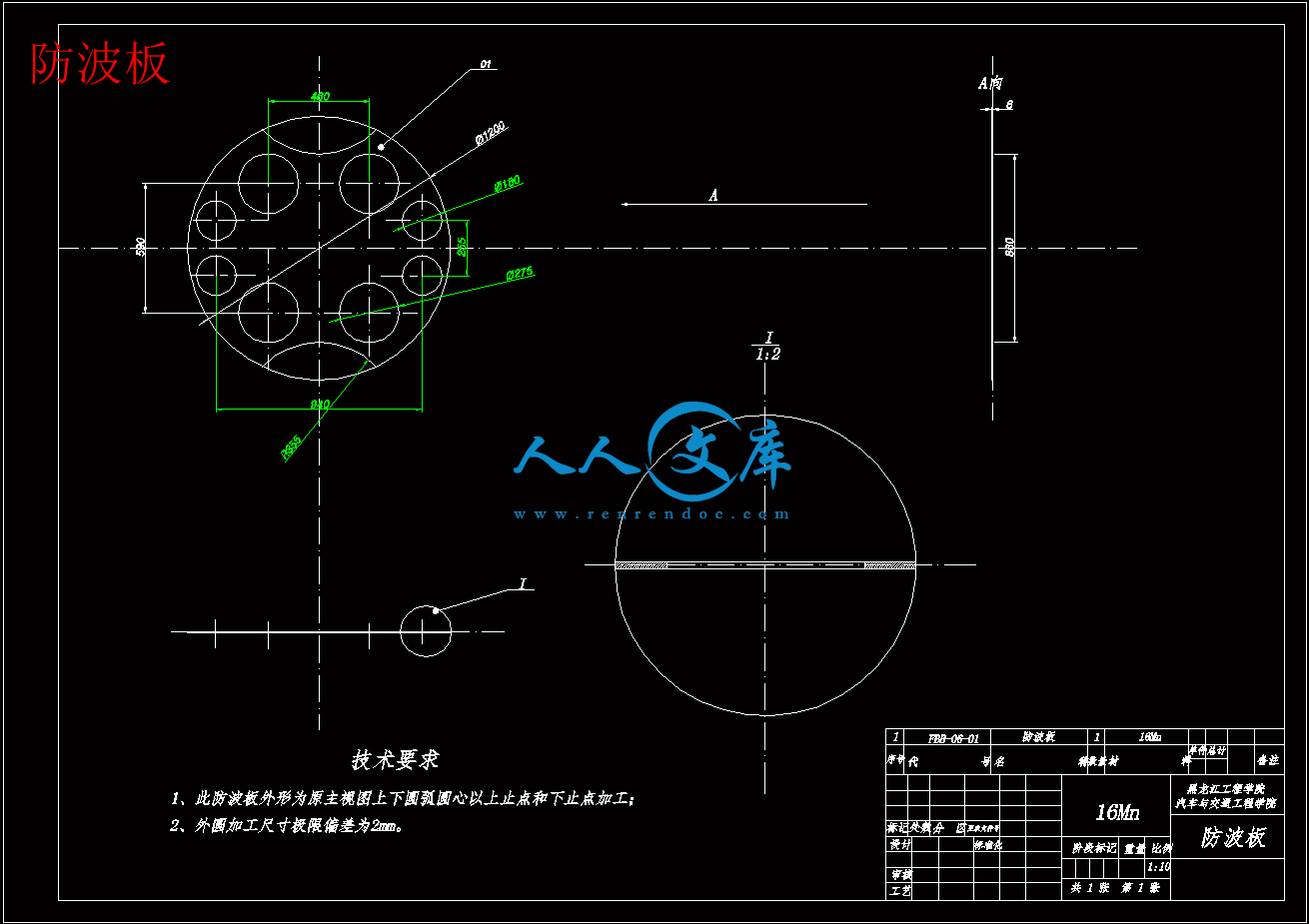

防波板.dwg

摘    要

随着国家经济的不断发展,全世界几乎每年要发生近百万次火灾.造成大量人员伤亡和较大的物质损失。因此,如何防止火灾发生,在火灾发后如何有效地组织扑救,以便尽可能地减少火灾损失。

本设计将参考水罐消防车的基本形状,并根据设计要求查找相关资料进行的设计。其中主要的设计内容有,二类底盘的计算与选择:由整车总体布置和工作装置设计确定二类底盘,计算整车总质量;消防水罐的选择与设计:通过水重确定压强,由压强算出水罐壁厚,确定材料选择水罐;消防管路系统的选择和设计:由整车的总体布置来选择管路系统,根据国家标准和性能参数选取消防泵和取力器,布置消防附件。最后进行整车的性能分析计算,结果表明基本达到了国家对改装车上路的标准。

关键词:水罐;水泵;水炮;消防车;水罐消防车

ABSTRACT

With the continuous development of the national economy, the whole world to take place almost every year a fire nearly a million times. Caused heavy casualties and material losses larger. Therefore, how to prevent the fire occurred after the fat in the fire how to effectively organize to fight in order to minimize fire losses.     The water will be designed to reference the basic shape of fire engines, and in accordance with design requirements to find relevant information design. The design of the main contents, the calculation of second-class chassis with options: by car overall layout and design work to determine second-class chassis, calculated the total mass of vehicle; Fire choice and design of water: re-determine the pressure through the water by water pressure to calculate wall thickness, material selection to determine water; Fire pipeline system selection and design: from the vehicle to choose the overall layout of piping system, in accordance with national standards and performance parameters of the design of fire pumps and take power, and layout of the Fire Annex . Finally, analysis of vehicle performance,the results show that the state reached a standard road car modified.

Keyword: Water Tanks?; Pump; Water Cannons;Fire Engines; Fire-extinguishing Water Tanker

目    录

摘要………………………….…………………………………………………… ………...I

Abstract……………………………………………………………………………………II

第1章 绪论……………………………………………………………………………..1

1.1 水罐消防汽车定义,组成,功用…………………………………………………...1

1.2 国内外水罐消防汽车的发展概况………………………………………………...2

1.3 水罐消防汽车发展方向与前景…………………………………………………...3

1.4 设计的目的和意义………………………………………………………………...7

1.5 设计内容…………………………………………………………………………...7

第2章 底盘及罐体的选择计算………………………………………………………9

2.1 水罐消防汽车底盘的选择………………………………………………………...9

2.2 罐体的设计及材料的选择……………………………………………………….11

2.3 防波板的设计…………………………………………………………………….14

2.4 本章小结………………………………………………………………………….14

第3章 水泵系统的设计与选择……………………………………………………..15

3.1 高压离心消防泵选择…………………………………………………………….15

3.1.1 高压离心消防泵的特点……………………………………………………15

3.1.2 高压离心消防泵的发展趋势………………………………………………15

3.1.3 消防车用水泵的选择………………………………………………………15

3.2 取力器的选择…………………………………………………………………….17

3.2.1 取力器布置方案选择………………………………………………………17

3.2.2 取力器基本参数选择………………………………………………………18

3.3 本章小结………………………………………………………………………….19

第4章 主要车用消防装备的选择………………………………………………….20

4.1 水枪和水炮……………………………………………………………………….20

4.1.1 水枪…………………………………………………………………………20

4.1.2 绞盘的选用…………………………………………………………………21

4.1.3水炮的选择……………………………………………………………….....21

4.2本章小结…………………………………………………………………………..22

第5章 副车架的设计………………………………………………………………….23

5.1副梁的截面形状及尺寸…………………………………………………………..23

5.2副梁的前端形状及位置…………………………………………………………..24

5.3副车架与车架的连接……………………………………………………………..24

5.4 副车架强度刚度校核…………………………………………………………….26

5.4.1 额定装载时整车重心的求解………………………………………………26

5.4.2 副车架剪力与弯矩的求解  ………………………………………………26

5.4.3 副车架强度刚度校核………………………………………………………29

5.4.4 副车架弯曲变形校核………………………………………………………30

5.5本章小结…………………………………………………………………………..32

第6章 水罐消防车基本性能参数计算……………………………………………33

6.1 发动机的动力性………………………………………………………………….33

6.1.1 发动机的外特性……………………………………………………………33

6.1.2 汽车行驶方程式……………………………………………………………36

6.1.3 动力性评价指标……………………………………………………………37

6.1.4 整车动力性计算……………………………………………………………39

6.2 燃油经济性计算………………………………………………………………….41

6.3 水罐消防汽车稳定性计算……………………………………………………….42

6.4 额定工况工作状态……………………………………………………………….44

6.5 本章小结………………………………………………………………………….44

结论………………………………………………………………………………………...45

参考文献………………………………………………………………………………….36

致谢………………………………………………………………………………………...48

国家相关部门统计资料显示,我国的消防车保有量约为2.3万辆,近年新增和更新消防车近3000辆。但我国的消防车车型结构不尽合理,特种车比例过低,水罐消防车约占总量的70%,而特种车(除水罐、干粉、泡沫外的车辆)仅占10%,且车型较老。有专家预测:目前,我国消防车市场,从总体上看正处于一个高增长的阶段。在未来的5年之内,这种增长的势头一直不会减弱。每年平均增长量会维持在2000台左右,水罐消防车有很大的市场前景[1]。

1.1 水罐消防汽车定义组成和功用

水罐消防车是利用本车发动机驱动车载水泵,将高压水送到水枪或水炮,水依靠泵产生的高压将水送往高处。消防汽车,是装备各种消防器材、消防器具的各类消防车辆的总称,是目前公安消防队、企业消防队与火灾作斗争的主要工具,是最基本的移动式消防装备。

水罐消防车自上世纪初诞生以来,不断发展,日趋完善,以成为当今消防的主要专用车之一。水罐消防车按最大总质量可分为三类:一类为轻型水罐消防车(2t~5t);中型(8t~12t)、重型(14t以上)。消防车在扑救火灾中所以能发挥独特的威力,主要依赖于汽车快速反应的机动性,车上装备的机动式泵以及其他各种消防器具的独特功能和工作效率。

普通水罐消防车有三大部分组成,即二类汽车底盘、水罐和水泵系统。其主要组成如下:1.2 国内外水罐消防汽车的发展概况

我国专用车生产始于上世纪60年代初,经过40多年的发展,尤其是在上世纪80年代以后通过技贸结合与合作生产方式,从国外引进若干先进的水罐消防车制造技术,并在此基础上形成以若干大型汽车制造厂为主体的机械传动式水罐消防车生产企业集团。为我国水罐消防车的腾飞打下了坚实的基础。当然除普通水罐消防车以外,专用水罐消防车的生产也得到了一定的发展,尤其是新世纪以来,随着我国社会经济和交通环境的改善,各行业对专用汽车尤其是工程系列专用汽车的需求越来越大。专用汽车将跟更加注重行业化、专用化、系列化。

目前消防车辆的高科技产品和关键部件仍需进口。我国消防车辆在产量上已具有一定的规模,但大多数属于劳动密集型和中低技术水平的产品,品质和细节有待加强。一些技术含量较高的车型尤其是关键零部件仍需进口,例如一些50以上登高消防车的上装部分、数控水炮、A类泡沫灭火系统等。此外,进口消防车辆的动力性、耐久性及舒适性等方面也较国产车辆好。消防车辆改装企业的规模与基型车、乘用车生产企业相比普遍过小,技术力量薄弱,研发资金也相对较少。由于消防车辆市场容量相对较小,新产品开发投人大,回报周期长,绝大多数企业在技术研发上投人不足,只好通过引进、仿制来完成产品的升级换代,缺乏自主研发,尤其是对高科技含量产品的自主研发能力。水罐消防车作为消防车家族的重要组成,多品种、小批量也是其一大特点。水罐消防车生产的另一个特点是零部件专业化生产,大部分专用汽车厂实际是一个总装厂。其产品按结构分工或组织专业化协作生产[2]。

1.3 水罐消防汽车发展方向与前景

近几年,随着消防部队灭火和抢险救援任务的飞速发展,消防部队对车辆装备也有了较高的要求,这就迫使消防车辆生产企业必须针对市场研发出适应当前多样化、复杂化、专业化实战需求的消防专业车辆。在第十届国际消防设备技术交流展览会上,国内外近30家企业展出了20多个品种70余辆消防车,一改中型车辆唱主角的现象,重型车辆引人注目,轻型车辆各有特色,体现了今后一段时期国内消防车辆的发展方向。但仅仅这些车型还难以满足日益复杂、危急的灭火和抢险救援实战的要求,仍需不断增加车辆类型,使产品结构趋于合理。物流车辆正向着重型化和轻型化两方面发展,重型车辆主要用于跨区域公路货物运输,发挥其载重量大、成本低的特点;而轻型车辆则用于城市内运输集散,发挥其体积小,快速便捷的特点。

国内消防车辆也将向重型化和轻型化两个方向发展,一方面随着我国公路网络的高速发展,使得消防部队远距离、多装备灭火和抢险救援更为便捷,这就要求作战车辆必须具备大功率、高速、重载、高效等特点,重型化车辆必是首选;另一方面,随着城市交通的日益拥堵和灭火技术的不断发展,上装高效灭火设备或多用途的轻型消防车辆凭借其体积小巧,机动性强的特点,将更加适应城市灭火和抢险救援任务。重型化和轻型化消防车辆各有其独特的优势,在实战中两者可以相互补充,发挥其最佳配置效能。传统的中型消防车辆由于数量较多,维修方便和受传统观念影响等原因,在一段时期内还会继续发展。

底盘生产企业与改装企业合作,生产出消防车辆专用底盘。消防车辆底盘具有独特的结构技术要求。与普通货车相比,消防车辆使用频率较低,但消防部队面临的任务却要求车辆必须具备极高的完好率和可靠性,能够快速到位,持久作战。底盘作为消防车辆行走、动力输出的基础部分,必须具备高效、可靠、持久的特点。此外,车辆底盘还承担着与上装部分连接、匹配的重任,底盘结构的布局直接影响着消防车辆的整体设计。

???  ?国外经验表明,底盘生产企业与改装企业针对消防车辆特点,联合研发出几种消防车辆专用底盘,形成一定规模的产量,一方面能降低企业的生产成本;另一方面能最大限度发挥车辆与上装的效能。目前国内一些消防车辆生产企业已经意识到这一问题,有的企业与底盘生产企业积极合作,在原有二类底盘的基础上对底盘结构进行有针对性的布局设计,以满足上装部分的特殊需求。可以预见,随着消防车辆上装部分技术、功能的要求越来越苛刻,对车辆底盘也将提出更加专业的要求,底盘厂与改装厂为了适应市场的需求,必将研发出批量生产的专业化消防车辆底盘。

   消防车辆上装部分的发展消防车辆的上装部分主要包括动力输出系统、灭火系统、专勤系统和各种电气设备等。其中,灭火系统和专勤系统是体现消防特色的两个重要组成部分。1.4 设计的目的和意义

目的: 综合性地运用几年内所学知识去分析、解决一个问题,在作毕业设计的过程中,在所学知识得到疏理和运用,提高自己动手能力和培养自己的解决问题的能力。

意义:随着我国经济的发展,人民生活水平的提高,城市的规模也越来越大。近年来城市的火灾及火灾隐患也越来越多,带给人们的损失也逐年增高。因此消防车的需求量也逐步增加,消防车的功能的要求也在增加。城市消防车的设计应突出快速、灵活、机动性好的特点,以适应城市空间狭小、车流量大的特点。同时,在突发事件的时候能为居民提供生活用水。

1.5 设计内容

本设计将参考水罐消防车的基本形状,并根据设计要求查找相关资料进行的设计。其中主要的设计内容有,二类底盘的计算与选择:由整车总体布置和工作装置设计确定二类底盘,计算整车总质量、轴载质量分配和质心高度位置;消防水罐的选择与设计:通过水重确定压强,由压强算出水罐壁厚,确定材料选择水罐;消防管路系统的选择和设计:由整车的总体布置来选择管路系统,根据国标和性能参数设计消防泵和取力器,布置消防附件。在设计完整车后,对轴荷进行合理的分配,使之符合使用要求。最后进行整车的性能分析计算。在对各种结构件进行了分析计算后,绘制消防车的整体图及主要部件的零件图。如前所述,消防车大部是用普通载重车的底盘改装的。因为消防车直接与人民的生命财产有关,因此各国对消防车的底盘均有严格的要求。我国首先对一般的消防车——灭火消防车提出了通用底盘的标准(草案),其他专用消防车的标准尚处于酝酿阶段。

消防车用地盘必须是经过国家有关部门鉴定的优质汽车底盘。还有少量的专用底盘也需经过专门的试验和鉴定。驾驶室要求双排、四开门 ,后门采用与前门一样的 2级踏步尽量要宽一般为 800mm~850mm以便成员快速进出。同时要求在第二排乘员座位后预留安装空气呼吸器的空间 ,即后围板距离门立柱 200mm~230mm。乘员 4~6人。驾驶室内要配置取力控制操纵机构及配置双缸液压驾驶室翻转装置。

2.1水罐消防汽车底盘的选择

消防汽车必须具备良好的动力性、机动性、操纵稳定性和使用可靠性等基本性能GB6244-86《消防车通用底盘系列、形式、基本参数和技术要求》中规定的消防车底盘部分性能参数列于表2.1:

表2.1 消防车底盘部分性能参数

消防车性能轻型中型重型

最高车速()

加速时间()

发动机功率()

最大总质量()

根据我国目前生产的各类型专用车辆的基本模式,大多是为了满足国民经济某一服务领域的特定使用要求,主要是在已定型的基本车型底盘的基础上,进行车身及工作装置的设计,与此同时对底盘各总成的结构与性能进行局部的更改设计与合理匹配,以达到满足使用需求的较为理想的整车性能。

因此,专用汽车性能的好坏直接取决于专用汽车底盘的好坏,通常专用车辆所采用的基本底盘按结构分可分为二、三、四类底盘。二类底盘是在整车基础上去掉货厢,三类底盘是从整车上去掉驾驶室与货厢,四类底盘是在三类底盘的上去掉车架总成剩下的散件。

汽车底盘的选择主要是根据专用汽车的类型、用途、装载质量、使用条件、专用汽车的性能指标、专用设备或装置的外形、尺寸、动力匹配等决定,目前,几乎80%以上的专用车辆采用二类底盘进行改装设计。采用二类汽车底盘进行改装设计工作重点是整车总体布置和工作装置设计,对底盘仅作性能适应性分析和必要的强度校核,以确保改装后的整车性能基本与原车接近[7]。

与普通货车相比,消防车辆使用频率较低,但消防部队面临的任务却要求车辆必须具备极高的完好率和可靠性,能够快速到位,持久作战。底盘作为消防车辆行走、动力输出的基础部分,必须具备高效、可靠、持久的特点。

目前国内市场上底盘的种类多、品种全,因为解放和东风系列底盘性能好,市场保有量大,考虑到消防汽车必须具备良好的动力性、机动性、操纵稳定性和使用可靠性的基本性能;水罐消防汽车是在二类底盘的基础上进行改装而成,主要尺寸参数原则上应于原车底盘尺寸相同,保证性能参数与原车基本保持不变。

因为水罐消防汽车比普通水罐消防车多加了一套水泵系统,所以装载质量应比

普通水罐消防车小,根据初定额定装载质量为3t,所以初选东风牌EQ1126KJ车的底盘。

整车整备质量是指专用汽车带有全部工作装备及底盘所有附属设备。加满油和水。但未载人和载货时整车质量。参考同类普通水罐消防车的整车整备质量在此基础上在增加水泵系统质量,便可估算水罐消防汽车的整车整备质量。

东风EQ1126KJ车整车整备质量7800,因为在本次设计选用的水罐、水泵、水炮都是质量较大的装备质量有较大的变化,因此整车整备质量比东风EQ1126KJ车相对较小,取为1000。即水罐消防汽车整车整备质量为[8]:表2.2 东风EQ1126KJ底盘参数

底盘型号单位及代号EQ1126KJ


空载整备质量()7800

前轴轴载质量()3900

后轴轴载质量()8600


额定轴载质量允许最大总质量()13245

允许前轴最大总载质量()3900

允许后轴最大载质量()8600

性能参数

最高车速()≤90

最大爬坡度()30

油箱容积()145

限定工况百公里油耗()24

尺寸参数

外形尺寸总长()7785

总宽()2475

()2700

轴距()4700

2.2 罐体的设计及材料的选择

消防车罐体在二类底盘上,所承载水的质量较大故设计罐体时应尽可能降低质心位置,根据现国内外所设计消防车罐体经验罐体应设计成卧式截面圆形。如图2.1

图2.1 罐外型

一般来说,水罐车的水罐都采用钢板焊接的。为了防止腐蚀,钢板表面须经防锈处理。例如,水罐内表面经喷丸或酸洗等多道清理工序,然后涂上底漆和防锈漆。苏联的某些水罐还在表面涂上一层沥青。我国某些消防支队,在买来的水罐车内壁在涂覆几层玻璃钢来加强防锈能力。

近年来西欧也有采用玻璃钢水罐的。国内某些水罐消防车也在试用玻璃钢罐体。水罐的横截面,有圆形、椭圆形和四周大圆角的近似正方形等多种形状。椭圆形或半椭圆形截面应用较多,这种结构钢性尚好它能充分利用底盘车宽,质心位置较低,但制造工艺复杂些。圆形截面质心较高,稳定性方面容易产生问题;但本消防车的水罐容积选定为5吨,属于轻型水罐车,所以选用圆罐。水罐的形状虽有不同,但它们的结构与功能是大致相同的。

水罐内腔分隔,设有防波板,分隔小时容量以为宜。由从水罐抽水及给罐注水的管道,有时还设有从消火栓或供水车的接口。罐底有清除污物的凹穴及排水阀门。为了检修,顶上设有1~2个人孔,横隔板上也有人孔。罐顶有各室连接通道。

金属罐体一般选用普通低碳钢板焊接而成。罐体壁厚常取3 ;重型车应根据载液量和罐体结构形状的具体情况确定壁厚。罐体前后封头通常是平板型,为了提高刚度增加封板厚度为6 [9] 。

在特殊时刻水罐消防车还可以为居民供水,罐整体选用合金钢材料,水罐消防车要求强度不太高可选用许用强度较低价格较低的合金钢材料;根据国内外水罐消防车罐体选材普遍选用16Mn,密度为7900。圆半径为600,水罐长5400罐受压为水的静压力。根据公式第3章 水泵系统的设计与选择


安装在消防汽车上的水泵通称为车用消防泵水泵系统由取力装置、水泵及及进出水管、操纵机构等组成。根据战术需要,消防车上配备各种消防装备,其中,消防水泵时最基本也是最核心的部件之一。

3.1 高压离心消防泵的选择

高压消防泵结构简单、种类多、技术成熟、造价低廉,在固定消防供水设施中得到了普遍的应用,也是我国80年代以前消防车上的主要泵中。

3.1.1 高压离心消防泵的特点

改革开放以后,我国经济持续快速增长,城市(尤其是大城市)高层建筑纷纷拔地而起,而消防水源的建设又相对滞后,高压消防泵已无力较好地满足单泵远距离供水和向高层建筑供水的需要。因此,在选择消防车车用泵时,中高压消防泵和高高压消防泵因完全具有普通高压消防泵的输水性能,又有低压消防泵所不具备的性能特点,因此已成为选择车用消防泵的首选泵种。但由于我国各地区经济发展很不平衡,经济欠发达地区城市规模(高层建筑数量)有限,目前低压消防泵因造价低还是有相当的市场规模[10]。

3.1.2 高压离心消防泵的发展趋势

高压消防泵虽然扬程较低,但流量较大。目前我国已生产出流量为80的高压消防泵,国外已有流量为100的高压消防泵,这种特性可以使消防车在水源充足的区域单车供更多地的水枪用水,也可供大流量的消防水炮、泡沫炮用水。这一优势是中高压消防泵和高高压消防泵无法替代的。因此,高压消防泵的前途在于发展大流量,以与中高压消防泵和高高压消防泵在性能特点上形成互补。

3.1.3 高压离心消防泵的选择

上世纪九十年代以前,低压消防泵广泛应用于固定灭火系统和消防车辆上,随着中高压消防泵和高压消防泵的开发和应用,目前低压消防泵的应用有所减少。但由于价格较低、技术成熟、性能稳定、操作使用方便等因素,高压消防泵在今后较长时期内仍将大量装配于用于普通消防车上。目前大型消防车已开始使用大流量的高压消防泵,这类高压消防泵与中高压消防泵和高高压消防泵相比,可同时供应的改造它可分为涡壳式和导叶式,单级式、双级式和多级式,单吸式和双吸式等。消防上常以出口压力不同而将其分为高压泵、中高压泵、高高压泵三大类。

离心泵主要由叶轮、泵壳、泵轴、轴封装置等构成。

安装在消防车上的水泵统称车用消防水泵,放在车尾的为后置泵,放在发动机前面的为前置泵。车用消防水泵被称为消防车的心脏, 是消防车作输送水的专用泵。它以消防车底盘的发动机为动力, 国产车用消防泵性能参数列于表3.1所示:

表3.1 国产车用消防泵性能参数

型号质量()长宽高

()出水口径()流 量()扬 程()转速()

装泵车辆

BS1745650500580651.67903600轻便

消防车

BS2241300365122652.21103400CBJ22

BS30170500600600653.01103240东风、解放底盘改装

BS60150530500400806.01303000CG70/60

BD4273480457538804.171202950CG36/42

BD50280750450580805.2151.72978CPP30

BG35122548457710804.171102950CG35/42

水泵通过取力器来驱动工作如图3.1示为车用泵的动力传输方式 。
