HQF-600型FASE一级方程式赛车车架优化设计【汽车类】【6张CAD图纸】【优秀】

资源目录

HQF-600型FASE一级方程式赛车车架优化设计【汽车类】【6张CAD图纸】【优秀】.rar

质心和约束反力确定图.dwg---(点击预览)

HQF-600型FASE一级方程式赛车车架优化设计说明书.doc---(点击预览)

HQF-600型FASE一级方程式赛车车架优化设计开题报告.doc---(点击预览)

FSAE车架总图.dwg---(点击预览)

压缩包内文档预览：

编号：284278 类型：共享资源大小：2.97MB 格式：RAR 上传时间：2014-05-28 上传人：上*** IP属地：江苏

60
积分

版权申诉 word格式文档无特别注明外均可编辑修改；预览文档经过压缩，下载后原文更清晰！ 立即下载

关键词：: HQF-600型 FASE一级方程式赛车车架优化设计汽车 cad图纸

资源描述：

HQF-600型FASE一级方程式赛车车架优化设计

53页 16000字数+说明书+任务书+开题报告+6张CAD图纸

FSAE车架总图.dwg

HQF-600型FASE一级方程式赛车车架优化设计开题报告.doc

HQF-600型FASE一级方程式赛车车架优化设计说明书.doc

中期检查表.doc

任务书.doc

指导记录.doc

指导记录封皮.doc

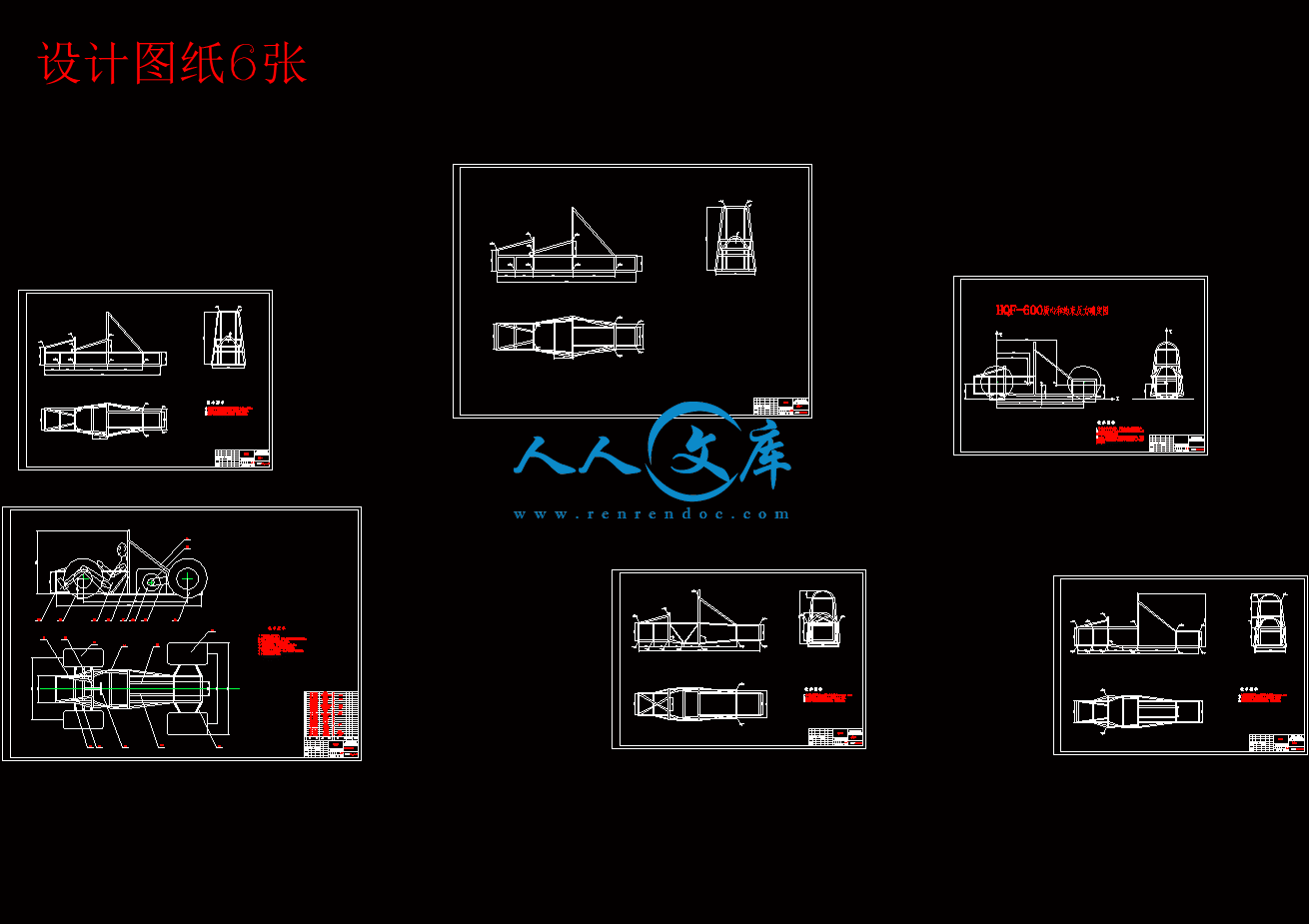

设计图纸6张.dwg

说明书封皮.doc

说明书目录.doc

质心和约束反力确定图.dwg

车架一.dwg

车架三.dwg

车架二.dwg

过程管理封皮.doc

过程管理材料.doc

摘要Ⅰ

AbstractⅡ

第 1章绪论1

1.1 研究的目的和意义1

1.2 研究的背景2

1.3 赛车车架国内外的研究现状2

1.4 主要设计内容及技术路线3

第 2 章赛车车架的设计5

2.1 车架的概述5

2.1.1 车架的结构形式5

2.1.2 赛车车架的介绍9

2.2 车架的设计8

2.2.1 FSAE车架设计参考10

2.2.2 FSAE赛车总体布置11

2.2.3 车架的结构设计12

2.2.4 材料的选择14

2.3 整车质心的确定与受力分析15

2.4 本章小结17

第 3 章车架三维模型的建立18

3.1 Pro/E软件的介绍18

3.2三维模型的建立19

3.2.1 车架方案一的模型建立19

3.2.2 车架方案二的模型建立21

3.2.3 车架方案三的模型建立23

3.3 本章小结25

第 4 章车架有限元分析26

4.1 Ansys软件概述26

4.2 Pro/E4.0与Ansys12.1的接口建立28

4.3 FSAE车架结构静力分析31

4.3.1 ANSYS参数定义31

4.3.2 网格的划分与施加载荷约束32

4.3.3 车架结构静力分析35

4.4 对车架进行优化设计38

4.5 对优化后的车架进行侧翻安全分析40

4.6 对优化后的车架进行碰撞模拟分析42

4.7 对优化后的车架进行模态分析43

4.8 本章小结47

结论48

参考文献49

致谢50

摘要

Formula SAE 赛事1980 年在美国举办第一次比赛，现在已经是为汽车工程学会的学生成员举办的一项国际赛事，其目的是设计、制造一辆小型的高性能方程式赛车，并使用这辆自行设计和制造的赛车参加比赛。出于此项比赛的宗旨是让学生针对业余高速穿障的车手开发制造一个原型车，该原行车应该具备有可小批量生产的能力，并且原型车的造价要低于25,000 美元。这项竞赛包含有3个最主要的基本元素，分别是：工程设计、成本控制以及静态评估,单独的动态性能测试,高性能的耐久性测试Formula SAE 赛事的主要参与者通常都是来自高校的学生组成的车队。现在在美国、欧洲和澳大利亚每年都会举办Formula SAE 比赛。Formula SAE 向年轻的工程师们提供了一个参与有意义的综合项目的机会。为了促进民族汽车工业的发展，中国于2010年开始举办此赛事。本次设计正因此而展开，本次设计主要是从车架的结构入手，为了让车架达到比赛所用赛车的刚度和强度进行设计和分析，本设计对整车做了总体布置，确定重心的位置。然后将自己设计出的三个不同结构的车架运用Proe进行建模，然后将三个车架导入ansys软件进行静力结构分析与车架侧翻时候的静力分析，通过比较得到优化结果，将优化的车架进行模态分析。由于车架看是简单实际上是比较复杂的，通过ansys软件的分析不但能满足设计的要求，而且缩短了设计的周期。通过本次优化设计使中国FSAE赛车车架的设计能更加完美，同时通过比赛可以通过很多数据为民族汽车工业能提供很多重要的数据，进一步使民族汽车的更安全和实用。

关键词：车架；结构；静态分析；模态分析；优化设计

ABSTRACT

Formula SAE 1980 competition held in the first race in the United States, now is the student members of the Society of Automotive Engineers held an international event, whose purpose and designed using the Zheliang and manufactured race cars. For the purposes of this competition is to allow students to wear barrier for amateur drivers speed development and fabrication of a prototype vehicle, the original driving should have had the capacity to small batch product ion and prototype cars cost less than 25,000 dollars. The main competition includes three basic elements, namely: engineering design, cost control and static evaluation, a separate dynamic performance testing, durability testing high-performance Formula SAE competiti ons are usually the main participants from universities a convoy of students. Now in the United States, Europe and Australia will host an annual Formula SAE competition. In order to promote the national auto industry development, China started in 2010 to organize the event. This design is therefore to start, this design is mainly starting from the structure of the frame in order to allow the frame to match the car's stiffness and strength with the design and analysis, the design of the vehicle made a layout, determine the center of gravity position. And then design their own out of the use of three different frame structures Proe model, then three trailers into ansys structural analysis software for static and time frame roll static analysis, by comparing the optimized results will optimize the modal analysis of the frame. Since the frame is a simple fact to see is more complicated, not only through the analysis ansys software to meet design requirements, and shorten the design cycle. The optimal design by the Chinese FSAE car frame is designed to be more perfect, while a lot of data by race for the nation through the automotive industry can provide many important data, and further make the national car more secure and practical.

Key words: Frame;Structure; Static analysis;Modal analysis; optimal Design

一、设计目的、意义

全面训练资料查询能力和专业知识综合运用能力，综合训练独立设计能力和工程设计软件的应用能力，提高独立工作能力和素质。

通过专业综合调研，综合运用汽车设计课程和其他相关的理论与实际知识，掌握汽车设计的一般规律，学习正确的设计思想，培养分析和解决实际问题能力。通过此次FSAE方程式赛车的研究与设计，能有效提高研究车辆的安全性、动力性等，在生活中的汽车很多的性能数据都是通过各种各样的赛车比赛中体现出来的。因此，本课题设计研究内容对于全面提高学生工程设计能力和素质，研究一级方程式赛车车架优化设计等问题具有重要的现实意义和良好的实用意义。

二、设计内容、技术要求（研究方法）

（一）研究的基本内容

主要技术指标、要求或生产纲领：

采用发动机：600cc；驾驶员质量：55kg；其它重量： 10kg；。

采用方管或圆管焊接结构，材料可为：钢、铝合金。

（二）设计主要内容及分析、校核

进行设计赛车总体布局设计；

进行车架结构设计；

进行车架结构有限元优化设计与分析；

进行车架结构模态分析。

绘制设计总图和上述部分的结构装配图、零件图。

第1章绪论

1.1 研究的目的和意义

(1)通过此次毕业设计能为FSAE赛车提供出车架的设计方案，能填补学校在这方面的空白之处，也能为学校组建FSEA方程式赛车作出微薄的贡献。

（2）通过专业综合训练，综合运用汽车设计课程和其他相关的理论与实际知识，掌握汽车设计的一般规律，学习正确的设计思想，培养分析和解决实际问题能力。

（3）通过汽车设计专业综合训练，使自己掌握运用标准，手册和查阅相关资料的能力，培养专业的设计能力。

（4）让自己学会从工程一线的角度出发，合理选择各总成的结构类型，制定设计方案，正确的分析，计算，校核，并考虑制造工艺，经济，使用，维修等问题，培养汽车设计的能力。

（5）汽车作为交通工具之一，已经成为人们生活不可缺失的生活工具，在经济高速发展的今天，汽车工业也得到了很好的发展。所以生产出结构轻、性能好、质量高、安全可靠的汽车非常重要的意义。

（6）通过此次研究FSAE方程式赛车车车的研究与设计，能为车的安全性、动力性等有着至关重要的联系，在生活中的汽车很多的性能数据都是通过各种各样的赛车比赛中体现出来的。

（7）为汽车事业培养出有用的人才。

（8）由于中国有2010年才开始举办FSAE方程式赛车的比赛，加之中国汽车制造业起步晚于发达国家，所以此次车架的研究设计对中国大学方程式赛车的设计有着突破性的意义。

1.2 研究的背景

Formula SAE 赛事由美国汽车工程师协会（the Society of AutomotiveEngineers 简称SAE）主办。SAE 是一个拥有超过60000 名会员的世界性的工程协会，致力与海、陆、空各类交通工具的发展进步。Formula SAE 是一项面对美国汽车工程师学会学生会员组队参与的国际赛事，于1980 年在美国举办了第一届赛事。比赛的目的是设计、制造一辆小型的高性能赛车。目前美国、欧洲和澳大利亚每年都会定期举办该项赛事。比赛由三个主要部分组成：工程设计、成本以及静态评比；多项单独的性能试验；高性能耐久性测试。Formula SAE 发展的初衷是想创立一个小型的道路赛车比赛，而现在已经发展成为一个拥有大约20 竞赛因素的大型比赛，参与者包括赛车和车Formula SAE 向年轻的工程师们提供了一个参与有意义的综合项目的机会。由参与的学生负责管理整个项目，包括时间节点的安排，做预算以及成本控制、设计、采购设备、材料、部件以及制造和测试。Formula SAE 为在传统教室学习中的学生提供了一个现实的工程经历。Formula SAE 队员在这个过程中将会经受考验，面对挑战，培养创造性思维和实践能力。出于此项比赛的宗旨，参赛学生们是被一个假象的制造公司雇佣，让他们制造一辆原型车，用于量产前的各项评估。目标市场就是那些会在周末去参加高速穿障比赛（Autocross）的非专业车手。因此，这些赛车在加速、制动、和操控性方面要有非常好的表现。它们要造价低廉、便于维修并且足够可靠。另外，这些赛车的市场竞争力会因为一些附加因素，比如美观、舒适性和零件的兼容性而得到提升。制造公司日产能力要达到4 辆，并且原型车的造价要低于25,000 美元。对于设计团队来说，挑战在于要在一定的时间和一定的资金限制下，设计和制造出最能满足这些目的的原型车。每一项设计将会与其他的设计一起参与比较和评估从而决出最佳整车。

2.1 车架的概述

车架作为汽车的承载基体，为货车、中型及以下的客车、中高级和高级轿车所采用，支承着发动机、离合器、变速器、转向器、非承载式车身和货箱等所用簧上质量的有关机件，承受着传给它的各种力和力矩。为此，车架应有足够的弯曲刚度，以使装在其上的有关机构之间的相对位置在汽车行驶过程中保持不变并使车身的变形最小；车架也应有足够的强度，以保证其有足够的可靠性与寿命，纵梁等主要零件在使用期内不应有严重的变形和开裂。车架刚度不足会引起振动和噪声，也使汽车的乘坐舒适性、操纵稳定性及某些机件的可靠性下降。货车车架的最大弯曲挠度通常应小于10mm。但车架扭转刚度又不宜过大，否则将使车架和悬架系统的载荷增大并使汽车轮胎的接地性变差，使通过性变坏。通常在使用中其轴间扭角约为1°/m。在保证强度、刚度的前提下车架的自身质量应该尽可能减小，以减小车身质量。货车车架质量一般约为整车整备质量的1/10。此外，车架设计时还应考虑车型系列化及改装车等方面的要求。

2.2.1 车架的结构形式

根据纵梁的结构特点，车架可分为以下几种结构型式：

1、周边式车架

周边式车架用于中级以上的轿车。如图2.1（a）所示，在俯视图上车架的中部宽、两端窄。中部宽度取决于车身门槛梁的内壁宽；前端宽度取决于前轮距及前轮最大转角；后端宽度则有后轮距确定。左右相关纵梁由横梁连接。其最大特点是前后两段纵梁系经所谓的缓冲臂或抗扭盒与中部纵梁焊接相连。前缓冲臂位于车厢前围板下部倾斜踏板前方；后缓冲臂位于后座下方。其结构形状容许缓冲臂有一定的弹性变形，可吸收来自不平路面的冲击和降低车内噪声。此外，车架中部加宽既有利于提高汽车的横向稳定性，又减短了车架纵梁外侧装置件的悬伸长度。在侧视图上，与其他型式的轿车车架类似，在前方车轮处纵梁向上弯曲以让出前后独立悬架或非断开式后桥的运动空间。采用这种车架时车身地板上的传动轴通道所形成的鼓包不大，但门槛较宽，见图2.2（a）。

2、X形车架

如图2.1（b）所示，这种车架为一些轿车所采用。车架的中部为位于汽车纵向对称平面上的一根矩形断面的空心脊梁，其前后端焊以叉形梁，形成俯视图上的X形状。本文对对FSAE方程式赛车的背景进行了介绍，对国内外的发展也进行了一定的说明，对常规车架的结构形式进行了概述，也专门为赛车车架进行了相关的介绍。本设计运用的proe软件与ansys软件，也对proe软件的发展历史、特点和功能进行了介绍。通过用proe软件中建立模型然后导入ansys软件对车架的结构进行了静态分析研究。通过分析，掌握了赛车车架结构满足设计要求的结论，为中国FSAE赛车车架的设计提供了一种方法。通过本次毕业设计对车架进行了三种不同结构的车架，阐述了三种车架的各自特点，对三个车架的进行了建模让自己的设计可以通过ansys软件进行分析，并对车架进了静力结构分析与模态分析，同时对赛车侧翻时也进行了分析，通过分析结果得到的数据对车架进行了优化，模态分析中发动机的频率也是通过计算得出40Hz—400Hz。通过这些解决了车架设计中结构要满足赛车的强度和刚度的要求达到了设计的目的。在科技发达的今天我们可以通过各种先进的技术运用到车架设计之中来，不但能得到设计的产品，还能缩短产品的设计周期。通过本次设计我成功的将自己的设计融入到软件中，经过有限元分析得到了最佳结构的车架，同时通过软件检测车架的频率没有和其他频率重合，提高了车架的使用寿命。

参考文献

[1]吴思宇，罗伟。ANSYS工程计算应用教程[M]。北京：中国铁道出版社，2004:25-36

[2]余志生，汽车理论，机械工业出版社，20000.10

[3]刘惟信，汽车设计，清华大学出版社，2001.7

[4]陈家瑞，汽车构造（下册），人民交通出版社，1999,5

[5]王望予，汽车设计（第四版），机械工业出版社，2005.7

[6]张朝辉，ANSYS10.0结构分析工程应用实例解析，机械工业出版社，2007.1

[7]刘新田，黄虎，刘长虹等，基于有限元的汽车车架静态分析。上海工程技术大学报，2007,6

[8] 张德平, 徐泽古, 徐斌. 客车车身骨架有限元分析[ J ]. 客车技术与研究, 2008, 30

[9] 陈国华. 汽车车门静态强度刚度计算与分析[ J ]. 机械制造与自动化, 2006, 3

[10]期刊：于国飞，黄红武，吴俊辉，基于有限元的FSAE赛车车架的强度及刚度计算与分析，厦门理工大学机械工程系

[11]硕士学位论文：居小凡，陈关龙，Formula SAE赛车的设计制造及测试，上海交通大学，2009.1.1

[12]詹友刚：Pro/ENGINEER 中文野火版4.0曲面设计教程，机械工业出版社，2009.1

[13]谷安涛，常国振，汽车车架设计计算的有限元法，长春汽车研究所

[14]卞学良，汽车设计，机械工业出版社，2008.1

[15]王国权，龚国庆，汽车设计课程设计指导书，机械工业出版社，2010.3

[16] 刘极峰，计算机辅助设计与制造.[M].北京：高等教育出版社，2007

[17]韩璐，司景萍，李臣，基于ansysy软件的车架设计研究综述，内蒙古工业大学2008.3

[18]王新彦，基于ansys的越野车车技模态分析，江苏科技大学机械工程学院，2009.4

[19] L.Y Chan, M. Doecke,Design/Build of a Formula SAE Vehicle, The University of Adelaide F-SAE Newsletter, 2000.9

[20] Adam Theander, Design of a Gearshift Mechanism with Integrated Clutch Lever, KTH Project Report Course 4F1542, 2004.7








内容简介：: 毕业设计（论文）开题报告设计（论文）题目: FSAE方程式赛车车架设计院系名称: 汽车与交通工程学院专业班级: 车辆工程B07-1 学生姓名: 导师姓名: 开题时间: 指导委员会审查意见：签字：年月日开题报告撰写要求一、“开题报告”参考提纲1. 课题研究目的和意义；2. 文献综述（课题研究现状及分析）；3. 基本内容、拟解决的主要问题；4. 技术路线或研究方法；5. 进度安排；6. 主要参考文献。二、“开题报告”撰写规范请参照黑龙江工程学院本科生毕业设计说明书及毕业论文撰写规范要求。字数应在4000字以上，文字要精练通顺，条理分明，文字图表要工整清楚。毕业设计（论文）开题报告学生姓名系部汽车系专业、班级车辆工程B07-1指导教师姓名职称教授从事专业是否外聘是否题目名称FSAE方程式赛车车架优化设计一、课题研究现状、选题目的和意义课题研究现状：Formula SAE 赛事由美国汽车工程师协会（the Society of AutomotiveEngineers 简称SAE）主办。SAE 是一个拥有超过60000 名会员的世界性的工程协会，致力与海、陆、空各类交通工具的发展进步。 Formula SAE 是一项面对美国汽车工程师学会学生会员组队参与的国际赛事，于1980 年在美国举办了第一届赛事。比赛的目的是设计、制造一辆小型的高性能赛车。目前美国、欧洲和澳大利亚每年都会定期举办该项赛事。Formula SAE 发展的初衷是想创立一个小型的道路赛车比赛，而现在已经发展成为一个拥有大约20 竞赛因素的大型比赛，参与者包括赛车和车队。Formula SAE 向年轻的工程师们提供了一个参与有意义的综合项目的机会。由参与的学生负责管理整个项目，包括时间节点的安排，做预算以及成本控制、设计、采购设备、材料、部件以及制造和测试。Formula SAE 为在传统教室学习中的学生提供了一个现实的工程经历。Formula SAE 队员在这个过程中将会经受考验，面对挑战，培养创造性思维和实践能力出于此项比赛的宗旨，参赛学生们是被一个假象的制造公司雇佣，让他们制造一辆原型车，用于量产前的各项评估。目标市场就是那些会在周末去参加高速穿障比赛（Autocross）的非专业车手。因此，这些赛车在加速、制动、和操控性方面要有非常好的表现。它们要造价低廉、便于维修并且足够可靠。另外，这些赛车的市场竞争力会因为一些附加因素，比如美观、舒适性和零件的兼容性而得到提升。对于设计团队来说，挑战在于要在一定的时间和一定的资金限制下，设计和制造出最能满足这些目的的原型车。每一项设计将会与其他的设计一起参与比较和评估从而决出最佳整车。从世界范围来看，当今有三个地区有Formula SAE 的学生竞赛，即美国、欧洲、澳洲。70 年代中期，几个美国大学开始主办当地的学生设计竞赛赛车。SAE MiniBaja 的名称沿袭了著名的墨西哥Baja 1000 汽车比赛。第一届SAE Mini Baja 比赛于1976 年举办，并且迅速成为一个地区性的年度比赛。比赛由三个评判标准组成，即一天的静态比赛设计、成本、陈述接着一天是各自的性能竞赛2项目。Mini Baja 比赛重点强调了地盘的设计，因为每个队伍都使用一个8 匹马力的引擎，这一点无法改变。在过去的20 多年里，SAE Mini Baja 的成功超乎了每个人的预期。在SAE Mini Baja 的成功获得各界认同的同时，SAE 联合美国三大汽车公司开始推广一项技术水平更高的工程类学生竞赛，这就是Formula SAE。FormulaSAE 相比SAE Mini Baja 有着许多进步和发展，引擎的限制也已经大大放宽，允许参赛车队使用610cc 以下的发动机，这极大地提升了赛车的性能表现。在发达国家，很多高校已经从事Formula SAE 超过20 年时间，拥有大量资金和试验基础的情况下，他们的作品已经基本达到了专业水平，最高时速可达到甚至超过200km/h，0 到100km/h 加速时间一般都在4.5s 以内。从原先在SAE Mini Baja 比赛中的8hp 发动机到现今Formula SAE 中已经超过100hp 的大功率发动机，Formula SAE 在多方面都取得了惊人的成绩，并且该项比赛一直保持了发展的态势。国内由于起步较晚，在对FSEA赛车的也由2010年第一次成功举办，之前由中国台湾大学以及中国同济大学曾经赴美参加过比赛，由于很多技术上的问题也只是完成了一部分比赛，同济大学也取得了一定的成绩，为中FSAE方程式赛车的发展取得重大突破，在即将举办的2011中国FSAE方程式赛车，已有很多高校完成赛车的制作，这项赛事不但培养出中国汽车方面的人才，也为中国汽车事业的发展有着重要的意义。目的：(1)通过此次毕业设计能为FSAE赛车提供出车架的设计方案，能填补学校在这方面的空白之处，也能为学校组建FSEA方程式赛车作出微薄的贡献。（2）通过专业综合训练，综合运用汽车设计课程和其他相关的理论与实际知识，掌握汽车设计的一般规律，学习正确的设计思想，培养分析和解决实际问题能力。（3）通过汽车设计专业综合训练，使自己掌握运用标准，手册和查阅相关资料的能力，培养专业的设计能力。（4）让自己学会从工程一线的角度出发，合理选择各总成的结构类型，制定设计方案，正确的分析，计算，校核，并考虑制造工艺，经济，使用，维修等问题，培养汽车设计的能力。意义：（1）汽车作为交通工具之一，已经成为人们生活不可缺失的生活工具，在经济高速发展的今天，汽车工业也得到了很好的发展。所以生产出结构轻、性能好、质量高、安全可靠的汽车非常重要的意义。（2）通过此次研究FSAE方程式赛车车车的研究与设计，能为车的安全性、动力性等有着至关重要的联系，在生活中的汽车很多的性能数据都是通过各种各样的赛车比赛中体现出来的。（3）为汽车事业培养出有用的人才。（4）由于中国有2010年才开始举办FSAE方程式赛车的比赛，加之中国汽车制造业起步晚于发达国家，所以此次车架的研究设计对中国大学方程式赛车的设计有着突破性的意义。二、设计（论文）的基本内容、拟解决的主要问题研究的基本内容：（1）研究应用有限元、静态分析以及所有软件基础。（2）车架设计方法以及设计步骤的研究。（3）以收集的资料车架为参考设计车架并对其进行PROE建模，将建成的PROE车架模型导入到ANSYS中准备进行有限元分析。（4）分析研究建立有限元模型要考虑的问题，比如结构的简化，单元的选取，单元数量的控制，单元质量的检查，网格的布局以及连接方式的模拟。（5）研究影响有限元分析结果的因素，比如单元厚度，单元大小，加强筋以及部件连接的模拟方法。（6）对车架有限元模型进行刚度强度分析、模态分析；找出车架结构中需要改进的部位，并依据分析结果提车改进方案。对研究的车架进行性能评价。建立优化分析模型进行优化设计提出科学的改进方案拟解决的主要问题：1. 设计车架的选择方法2. 车架载荷及其约束的处理3. 静态工况下弯曲工况的分析处理4. 计算结果的处理5. 有限元模型的创建方法6. 对模型进行加载及求解的方法7. 对分析出的图形、数据的处理以及如何对车架进行优化三、技术路线（研究方法）对车架进行有限元分析调研并收集FSAE赛车车架资料对赛车车架进行总体布置运用Pro/e建立初步的模型有限元模型的建立NO对FSAE车架进行优化设计车架定型总图设计出图Yes完成设计和设计说明书四、进度安排（1）1周：领取题目，资料收集；调研；（2）2周：继续调研，整理开题报告，制定完成方案和路线；（3）3周：开题答辩，设计任务总体方案，草图设计；（4）4周：总体设计方案，草图的审核与修订和计算；(5) 5-10周：包括底盘，副车架，专用装置的设计、计算与校核；(6) 11-12周：总图设计和部件图的修订，整理设计计算说明书；(7) 13周：整理、修订、审核；(8) 14周：预答辩；(9) 15周：修订；(10) 16周：答辩五、参考文献1吴思宇，罗伟。ANSYS工程计算应用教程M。北京：中国铁道出版社，2004:25-362余志生，汽车理论，机械工业出版社，20000.103刘惟信，汽车设计，清华大学出版社，2001.74陈家瑞，汽车构造（下册），人民交通出版社，1999,55王望予，汽车设计（第四版），机械工业出版社，2005.76张朝辉，ANSYS10.0结构分析工程应用实例解析，机械工业出版社，2007.17刘新田，黄虎，刘长虹等，基于有限元的汽车车架静态分析。上海工程技术大学报，2007,68 张德平, 徐泽古, 徐斌. 客车车身骨架有限元分析 J . 客车技术与研究, 2008, 30 9 陈国华. 汽车车门静态强度刚度计算与分析 J . 机械制造与自动化, 2006, 310期刊：于国飞，黄红武，吴俊辉，基于有限元的FSAE赛车车架的强度及刚度计算与分析，厦门理工大学机械工程系11硕士学位论文：居小凡，陈关龙，Formula SAE赛车的设计制造及测试，上海交通大学，2009.1.112詹友刚：Pro/ENGINEER 中文野火版4.0曲面设计教程，机械工业出版社，2009.113谷安涛，常国振，汽车车架设计计算的有限元法，长春汽车研究所14卞学良，汽车设计，机械工业出版社，2008.115王国权，龚国庆，汽车设计课程设计指导书，机械工业出版社，2010.316 刘极峰，计算机辅助设计与制造.M.北京：高等教育出版社，200717韩璐，司景萍，李臣，基于ansysy软件的车架设计研究综述，内蒙古工业大学2008.318王新彦，基于ansys的越野车车技模态分析，江苏科技大学机械工程学院，2009.419 L.Y Chan, M. Doecke,Design/Build of a Formula SAE Vehicle, The University of Adelaide F-SAE Newsletter, 2000.920 Adam Theander, Design of a Gearshift Mechanism with Integrated Clutch Lever, KTH Project Report Course 4F1542, 2004.7六、备注指导教师意见：签字：年月日黑龙江工程学院本科生毕业设计目录摘要Abstract第 1章绪论11.1 研究的目的和意义11.2 研究的背景21.3 赛车车架国内外的研究现状21.4 主要设计内容及技术路线3第 2 章赛车车架的设计52.1 车架的概述52.1.1 车架的结构形式52.1.2 赛车车架的介绍92.2 车架的设计82.2.1 FSAE车架设计参考102.2.2 FSAE赛车总体布置112.2.3 车架的结构设计122.2.4 材料的选择142.3 整车质心的确定与受力分析152.4 本章小结17第 3 章车架三维模型的建立183.1 Pro/E软件的介绍183.2三维模型的建立193.2.1 车架方案一的模型建立193.2.2 车架方案二的模型建立213.2.3 车架方案三的模型建立233.3 本章小结25第 4 章车架有限元分析264.1 Ansys软件概述264.2 Pro/E4.0与Ansys12.1的接口建立284.3 FSAE车架结构静力分析314.3.1 ANSYS参数定义314.3.2 网格的划分与施加载荷约束324.3.3 车架结构静力分析354.4 对车架进行优化设计384.5 对优化后的车架进行侧翻安全分析404.6 对优化后的车架进行碰撞模拟分析424.7 对优化后的车架进行模态分析434.8 本章小结47结论48参考文献49致谢50摘要Formula SAE 赛事1980 年在美国举办第一次比赛，现在已经是为汽车工程学会的学生成员举办的一项国际赛事，其目的是设计、制造一辆小型的高性能方程式赛车，并使用这辆自行设计和制造的赛车参加比赛。出于此项比赛的宗旨是让学生针对业余高速穿障的车手开发制造一个原型车，该原行车应该具备有可小批量生产的能力，并且原型车的造价要低于25,000 美元。这项竞赛包含有3个最主要的基本元素，分别是：工程设计、成本控制以及静态评估,单独的动态性能测试,高性能的耐久性测试Formula SAE 赛事的主要参与者通常都是来自高校的学生组成的车队。现在在美国、欧洲和澳大利亚每年都会举办Formula SAE 比赛。Formula SAE 向年轻的工程师们提供了一个参与有意义的综合项目的机会。为了促进民族汽车工业的发展，中国于2010年开始举办此赛事。本次设计正因此而展开，本次设计主要是从车架的结构入手，为了让车架达到比赛所用赛车的刚度和强度进行设计和分析，本设计对整车做了总体布置，确定重心的位置。然后将自己设计出的三个不同结构的车架运用Proe进行建模，然后将三个车架导入ansys软件进行静力结构分析与车架侧翻时候的静力分析，通过比较得到优化结果，将优化的车架进行模态分析。由于车架看是简单实际上是比较复杂的，通过ansys软件的分析不但能满足设计的要求，而且缩短了设计的周期。通过本次优化设计使中国FSAE赛车车架的设计能更加完美，同时通过比赛可以通过很多数据为民族汽车工业能提供很多重要的数据，进一步使民族汽车的更安全和实用。关键词：车架；结构；静态分析；模态分析；优化设计ABSTRACTFormula SAE 1980 competition held in the first race in the United States, now is the student members of the Society of Automotive Engineers held an international event, whose purpose and designed using the Zheliang and manufactured race cars. For the purposes of this competition is to allow students to wear barrier for amateur drivers speed development and fabrication of a prototype vehicle, the original driving should have had the capacity to small batch product ion and prototype cars cost less than 25,000 dollars. The main competition includes three basic elements, namely: engineering design, cost control and static evaluation, a separate dynamic performance testing, durability testing high-performance Formula SAE competiti ons are usually the main participants from universities a convoy of students. Now in the United States, Europe and Australia will host an annual Formula SAE competition. In order to promote the national auto industry development, China started in 2010 to organize the event. This design is therefore to start, this design is mainly starting from the structure of the frame in order to allow the frame to match the cars stiffness and strength with the design and analysis, the design of the vehicle made a layout, determine the center of gravity position. And then design their own out of the use of three different frame structures Proe model, then three trailers into ansys structural analysis software for static and time frame roll static analysis, by comparing the optimized results will optimize the modal analysis of the frame. Since the frame is a simple fact to see is more complicated, not only through the analysis ansys software to meet design requirements, and shorten the design cycle. The optimal design by the Chinese FSAE car frame is designed to be more perfect, while a lot of data by race for the nation through the automotive industry can provide many important data, and further make the national car more secure and practical.Key words: Frame;Structure; Static analysis;Modal analysis; optimal Design朗读显示对应的拉丁字符的拼音字典第1章绪论1.1 研究的目的和意义(1)通过此次毕业设计能为FSAE赛车提供出车架的设计方案，能填补学校在这方面的空白之处，也能为学校组建FSEA方程式赛车作出微薄的贡献。（2）通过专业综合训练，综合运用汽车设计课程和其他相关的理论与实际知识，掌握汽车设计的一般规律，学习正确的设计思想，培养分析和解决实际问题能力。（3）通过汽车设计专业综合训练，使自己掌握运用标准，手册和查阅相关资料的能力，培养专业的设计能力。（4）让自己学会从工程一线的角度出发，合理选择各总成的结构类型，制定设计方案，正确的分析，计算，校核，并考虑制造工艺，经济，使用，维修等问题，培养汽车设计的能力。（5）汽车作为交通工具之一，已经成为人们生活不可缺失的生活工具，在经济高速发展的今天，汽车工业也得到了很好的发展。所以生产出结构轻、性能好、质量高、安全可靠的汽车非常重要的意义。（6）通过此次研究FSAE方程式赛车车车的研究与设计，能为车的安全性、动力性等有着至关重要的联系，在生活中的汽车很多的性能数据都是通过各种各样的赛车比赛中体现出来的。（7）为汽车事业培养出有用的人才。（8）由于中国有2010年才开始举办FSAE方程式赛车的比赛，加之中国汽车制造业起步晚于发达国家，所以此次车架的研究设计对中国大学方程式赛车的设计有着突破性的意义。1.2 研究的背景Formula SAE 赛事由美国汽车工程师协会（the Society of AutomotiveEngineers 简称SAE）主办。SAE 是一个拥有超过60000 名会员的世界性的工程协会，致力与海、陆、空各类交通工具的发展进步。Formula SAE 是一项面对美国汽车工程师学会学生会员组队参与的国际赛事，于1980 年在美国举办了第一届赛事。比赛的目的是设计、制造一辆小型的高性能赛车。目前美国、欧洲和澳大利亚每年都会定期举办该项赛事。比赛由三个主要部分组成：工程设计、成本以及静态评比；多项单独的性能试验；高性能耐久性测试。Formula SAE 发展的初衷是想创立一个小型的道路赛车比赛，而现在已经发展成为一个拥有大约20 竞赛因素的大型比赛，参与者包括赛车和车Formula SAE 向年轻的工程师们提供了一个参与有意义的综合项目的机会。由参与的学生负责管理整个项目，包括时间节点的安排，做预算以及成本控制、设计、采购设备、材料、部件以及制造和测试。Formula SAE 为在传统教室学习中的学生提供了一个现实的工程经历。Formula SAE 队员在这个过程中将会经受考验，面对挑战，培养创造性思维和实践能力。出于此项比赛的宗旨，参赛学生们是被一个假象的制造公司雇佣，让他们制造一辆原型车，用于量产前的各项评估。目标市场就是那些会在周末去参加高速穿障比赛（Autocross）的非专业车手。因此，这些赛车在加速、制动、和操控性方面要有非常好的表现。它们要造价低廉、便于维修并且足够可靠。另外，这些赛车的市场竞争力会因为一些附加因素，比如美观、舒适性和零件的兼容性而得到提升。制造公司日产能力要达到4 辆，并且原型车的造价要低于25,000 美元。对于设计团队来说，挑战在于要在一定的时间和一定的资金限制下，设计和制造出最能满足这些目的的原型车。每一项设计将会与其他的设计一起参与比较和评估从而决出最佳整车。1.3 赛车车架国内外的现状（1）国外当今有三个地区有Formula SAE 的学生竞赛，即美国、欧洲澳洲。70 年代中期，几个美国大学开始主办当地的学生设计竞赛赛车。SAE MiniBaja 的名称沿袭了著名的墨西哥Baja 1000 汽车比赛。第一届SAE Mini Baja 比赛于1976 年举办，并且迅速成为一个地区性的年度比赛。比赛由三个评判标准组成，即一天的静态比赛设计、成本、陈述接着一天是各自的性能竞赛2项目。Mini Baja 比赛重点强调了地盘的设计，因为每个队伍都使用一个8 匹马力的引擎，这一点无法改变。在过去的20 多年里，SAE Mini Baja 的成功超乎了每个人的预期。在SAE Mini Baja 的成功获得各界认同的同时，SAE 联合美国三大汽车公司开始推广一项技术水平更高的工程类学生竞赛，这就是Formula SAE。FormulaSAE 相比SAE Mini Baja 有着许多进步和发展，引擎的限制也已经大大放宽，允许参赛车队使用610cc 以下的发动机，这极大地提升了赛车的性能表现。在发达国家，很多高校已经从事Formula SAE 超过20 年时间，拥有大量资金和试验基础的情况下，他们的作品已经基本达到了专业水平，最高时速可达到甚至超过200km/h，0 到100km/h 加速时间一般都在4.5s 以内。从原先在SAE Mini Baja 比赛中的8hp 发动机到现今Formula SAE 中已经超过100hp 的大功率发动机，Formula SAE 在多方面都取得了惊人的成绩，并且该项比赛一直保持了发展的态势。（2）国内上海交通大学机械与动力工程学院于2006 年率先开始致力于Formula SAE 方程式赛车的开发研制。上海交通大学Formula SAE 车队在2007 年研制出的SJTU Formula-SAE 样车是中国大陆第一辆Formula SAE 赛车，之后又在2008 年完成了第二辆SJTUFormula-SAE 参赛赛车的设计和制造，并于同年6 月参加了位于美国加州Fontana举行的Formula SAE West 竞赛，最终获最佳新秀车队奖。湖南大学汽车学院也在国外获得过一定的成绩。这也是到目前位置中国高校在该项赛事中获得的最好成绩。2010年中国也举办了第一届FSAE赛车比赛，各个高校虽然在国内都取得一定的成绩，但是赛车的性能相对国外的比较还差得很远。赛车车架的设计又是赛车非常重要的设计，车架对赛车来说固定各个零部件的同时还得在发生危险的时候保护车手的安全，这些国内还有很多的距离要去追赶。1.4 主要设计内容及技术路线主要设计内容：（1）研究应用有限元、静态分析以及所有软件基础。（2）车架设计方法以及设计步骤的研究。（3）以收集的资料车架为参考设计出三种不同结构的车架。（4）研究proe建模软件，将自己设计出来的三种不同结构的车架运用proe软件进行建模然后倒入ansys分析软件。（5）运用ansys软件对三种不同结构的车架进行结构静力分析，通过分析结果得到优化车架。优化设计后进行模态分析与车架侧翻的安全分析（6） FSAE赛车车架属于非承载式车身，它是整车的安装基础，所以对整车的总体布置也是属于研究范围。技术路线：N调研并收集FSAE赛车车架资料对赛车车架进行总体布置运用Pro/e建立初步的模型有限元模型的建立对车架进行有限元分析对FSAE车架进行优化设计车架定型总图设计出图完成设计和设计说明书Y第2章 FSAE赛车车架的设计2.1 车架的概述车架作为汽车的承载基体，为货车、中型及以下的客车、中高级和高级轿车所采用，支承着发动机、离合器、变速器、转向器、非承载式车身和货箱等所用簧上质量的有关机件，承受着传给它的各种力和力矩。为此，车架应有足够的弯曲刚度，以使装在其上的有关机构之间的相对位置在汽车行驶过程中保持不变并使车身的变形最小；车架也应有足够的强度，以保证其有足够的可靠性与寿命，纵梁等主要零件在使用期内不应有严重的变形和开裂。车架刚度不足会引起振动和噪声，也使汽车的乘坐舒适性、操纵稳定性及某些机件的可靠性下降。货车车架的最大弯曲挠度通常应小于10mm。但车架扭转刚度又不宜过大，否则将使车架和悬架系统的载荷增大并使汽车轮胎的接地性变差，使通过性变坏。通常在使用中其轴间扭角约为1/m。在保证强度、刚度的前提下车架的自身质量应该尽可能减小，以减小车身质量。货车车架质量一般约为整车整备质量的1/10。此外，车架设计时还应考虑车型系列化及改装车等方面的要求。2.2.1 车架的结构形式根据纵梁的结构特点，车架可分为以下几种结构型式：1、周边式车架周边式车架用于中级以上的轿车。如图2.1（a）所示，在俯视图上车架的中部宽、两端窄。中部宽度取决于车身门槛梁的内壁宽；前端宽度取决于前轮距及前轮最大转角；后端宽度则有后轮距确定。左右相关纵梁由横梁连接。其最大特点是前后两段纵梁系经所谓的缓冲臂或抗扭盒与中部纵梁焊接相连。前缓冲臂位于车厢前围板下部倾斜踏板前方；后缓冲臂位于后座下方。其结构形状容许缓冲臂有一定的弹性变形，可吸收来自不平路面的冲击和降低车内噪声。此外，车架中部加宽既有利于提高汽车的横向稳定性，又减短了车架纵梁外侧装置件的悬伸长度。在侧视图上，与其他型式的轿车车架类似，在前方车轮处纵梁向上弯曲以让出前后独立悬架或非断开式后桥的运动空间。采用这种车架时车身地板上的传动轴通道所形成的鼓包不大，但门槛较宽，见图2.2（a）。2、X形车架如图2.1（b）所示，这种车架为一些轿车所采用。车架的中部为位于汽车纵向对称平面上的一根矩形断面的空心脊梁，其前后端焊以叉形梁，形成俯视图上的X形状。（a）周边式车架；（b）X形车架；（c）梯形车架图2.1 轿车车架前端的叉形梁用于支承动力-传动总成，而后端则用于安装后桥。传动轴经中部管梁通向后方。中部管梁的扭转刚度大。前后叉形边梁由一些横梁相连，后者还用于加强前、后悬架的支承。管梁部分位于后座乘客的脚下位置且在车宽的中间，因此不妨碍在其两侧的车身地板的降低，但地板中间会有较大的纵向鼓包。门槛的宽度不大，见图2.2（b），虽然从被动安全性考虑，要求门槛有足够的强度和刚度。3、梯形车架梯形车架又称边梁式车架，是由两根相互平行的纵梁和若干根横梁组成。其弯曲刚度较大，而当承受扭矩时，各部分同时产生弯曲和扭转。其优点是便于安装车身、车厢和布置其他总成，易于汽车的改装和变型，因此被广泛的采用在载货汽车、越野汽车、特种车辆和用货车底盘改装的大客车上。在中、轻型客车上也有所采用，轿车则较少采用。用于轿车的梯形车架，见图2.1（c），为了降低地板高度，可局部减小纵梁及横梁的断面高度并相应地加大其宽度，但这使纵梁的制造工艺复杂化且其车身地板仍比采用其他车架时为高，当然地板上的传动轴通道鼓包也就不大了，见图2.2（c）。如果也包括固定车身的支架，则上述三种轿车车架的自身质量差别不大。无论哪一种轿车车架，在前、后桥处均要求有较大的扭转刚度，为此，相关的纵、横梁可采用封闭式断面，这种封闭式断面可由相配的一对且以垂向面为开口的冲压成型的槽型梁相互插入并用电弧焊焊接而成。对于不承受扭矩的车架元件、用于固定动力总成的横梁以及车架两端位于基本横梁以外的纵梁，均采用冲压成型且具有开口的槽型断面。载货汽车的梯形车架如图2.3所示，由两根相互平行且开口朝内、冲压制成的槽型纵梁及一些冲压制成的开口槽型横梁组合而成。通常，纵梁的上表面沿全长不变或局部降低，而两端的下表面则可根据应力情况，适当地向上收缩。既纵梁中部相当长的范围内具有最大高度和宽度，而两端可根据应力情况相应的缩小。车架宽度多为全长等宽。车架宽度的标准化有利于产品的三化，例如可使车架横梁、前后桥及驾驶室、货箱等进行互换。车架等宽也简化了纵梁的冲压工艺且在纵梁上不会产生附加扭矩。有时根据设计要求需将车架前、后端的宽度做得窄些或宽些，但其尺寸与限定的汽车轮廓宽2.5m相适应。车架的长度大致接近整车长度，约为轴距的1.4-1.7倍。4、脊梁式车架如图2.4所示脊梁式车技由一根位于汽车左右对称中心的大断面管形梁和某些悬伸托架构成，犹如一根脊梁。管梁将动力-传动系连成一体，传动轴从其中间通过，故采用这种结构时驱动桥必须是断开式的并与独立悬架相匹配。与其他类型的车架比较，其扭转刚度最大。容许车轮有较大的跳动空间，使汽车有较好的平顺性和通过性。但车架的制造工艺复杂，维修不便，仅用于某些平顺性、通过性要求较高的汽车上。5、综合式车架系综合上述脊梁式和边梁式两种型式而成，如图2.5所示。这时，主减速器与脊梁相固定，该驱动桥应为断开式的且独立悬架相匹配。其实，图2.1（b）所示的X形车架也应归于这一类型，但该车架可与非断开式驱动桥及非独立悬架相匹配。（a）采用周边式车架时；（b）采用X形车架时；（c）采用梯形车架时1.传动轴通道；2.地板；3.门槛；4.车架图2.2 采用不同车架时的车身底板图2.3 载货汽车的梯形车架图2.4 具有脊梁式车架的汽车底盘图2.5 综合式车架2.1.2 赛车车架的介绍赛车一般分为两类： 1、单体式（monocoque）车架是由复合材料一体成形的壳体，质轻而坚硬，尺寸也非常精确，F1采用的就是这种结构。虽然性能优异但是造价高昂，在国内也非常难找到能制造高温真空碳纤件的工厂，故暂时未被国内车队采用。2、空间衍架结构（spaceframe）一种十分传统也是在业余比赛中最为常见的车架。它十分受欢迎的原因是设计制造都很简单便宜。制造它所需要的工具仅仅是锯子、量具和焊枪。相对于单体式车身它的另一个优势在于发生碰撞后可以很容易的检修。优点：高强度，轻量化，易于车身造型，安装一步到位，精度容易保证缺点：制造加工困难，造价高昂，结构强度难控制，基本没有容错性。限制条件：经费有限，加工厂家少，最终效果难以保证空间车架： FSAE的车架大都采用衍架结构，也有车队采用混合结构，即坐舱部分为单体式，而前后悬和发动机舱用管件搭成。在目前FSAE赛车中使用的是由金属管件构成的空间刚架结构，用以承受全车载荷，并且是所有部件的安装基础。属于最基本的车架类型。因为FSAE广泛使用的有管件结构车架、单体壳车身两种，综合考虑制造、造价和性能因素后选用此种车架结构形式。FSAE使用的空间管件结构车架基本使用钢管或铝合金管经焊接、铆接或高强度粘接加工而成。优点：加工制造方便，造价低廉，具有较好的容错性，强度较高。缺点：不利于空间布置和车身造型，需要覆盖车身，因而不利于轻量化限制条件：结构设计，加工工艺水平2.2 车架的设计通过各种对国内为车架的借鉴对车架进行设计，通过车架的设计来完成本次设计的初步内容。2.2.1 FSAE车架的设计参考首先是对国内外车架的的借鉴。（如图2.6图2.7）图2.6 参考车架1图2.7 参考车架2同时根据人机工程学，选用95百分位身高的人做参考对车架进行设计，他对车架的前舱尺寸有着非常重要的意义。发动机的外观尺寸参考CF188发动机的外形安装尺寸它对车架发动机的固定空间设计非常重要（如图2.8）图2.8 发动机外形尺寸图2.2.2 FSAE赛车总体布置赛车的总体布置是根据以上参考进行的，最后对车架进行了总体的布置（如图2.9）图2.9 赛车总体布置图总体布置是由发动机前置前驱与发动机后置后驱所选择，最终选用发动机后置后驱的原因有以下几点：（1）如果选用发动机前置前驱使其结构复杂化，总体布置工作较为困难，维修与保养时的接近性变差。（2）选择后置后驱时，驱动可以选择CVT驱动，使其结构简单化，自然整车的制造成本降低，比赛在制造成本也会得到好的比赛分数。（3）后置后驱的方式改善了赛车驾驶员的视野，让驾驶员更能观察比赛的情况同时做出相应的调整。（4）在特殊赛段有上坡比赛时候后置后驱驱动轮上的附着力增加爬坡能力提高的优点。2.2.3 车架的结构设计车架作为自制部件中最重的部分，首先需要考虑的是车内物体的安放空间。车内体积最大的是车手、发动机和传动系统，放置好后就能围绕它们布置管件，勾勒出赛车的轮廓。同时在规则中有很多是专门保证车架乘坐空间和车身强度的，诸如座舱的俯视有效面积、腿部空间、一定坐姿下头部离主环前环连线的距离，以及管件的截面最小尺寸，侧防撞结构，前隔板、前环、主环的支撑结构等等。根据这些多如牛毛的规定调整和细化前面的框架，可以初步满足结构需要。通过设计本次共设计出三种不同结构的车架。方案一（如图2.10）图2.10 车架方案一图特点：（1）此车架长宽高2300mmx650mmx1050mm（2）此车架通过边梁式车架衍生而来，底部由直钢管焊接而成。（3）车架主环梯形的设计方案，是主环加工简单。（4）发动机由车架2根纵梁连接，是发动机固定在车架上更简单。方案二（如图2.11）图2.11 车架方案二图特点：（1）车架长宽高2410mmx650mmx1050mm（2）车架底座与发动机舱和前环成一定的角度，使整车的重心下降。（3）发动机是通过几根固定拉杆焊机在车架的主环上连接的，相对而言这种结构的车架发动机固定困难，且由于空间的缘故维修起来也比较麻烦。（4）主环顶部采用圆形结构设计，让车架的有一定的流线美观的同时也为赛车侧翻起保护作用。（5）车加的侧面防撞杆通过2跟斜拉杆分别与前环主环焊接而成。方案三（如图2.12）图2.12 车架方案三图特点：（1）车架长宽高2410mmx650mmx1050mm（2）车架发动机舱与座位底舱平行，前环与座位底舱成一定角度，是人的重心和发动机重心降低。（3）车架发动机也是通过2根纵梁连接，去掉发动机舱2跟横向拉杆，是发动机舱空间更大。（4）该车架同时也省略了前环与侧防撞杆的连接，使其结构强度降低但降低了车架的质量。2.2.4 材料的选择FSAE比赛中所使用的整体式车身基本采用碳纤维(carbon fiber)制造在几何设计的同时，需要选择合适的车架材料。目前多采用低碳钢及合金钢，铝合金和复合材料也有车队采用。大赛规则对材料的限制，例如铝合金的壁厚须在3mm以上等规定，是选择材料首先要考虑的问题。对材料不仅仅要考虑它的强度和密度，同样重要的是材料的稳定性、加工焊接工艺要求、能否获得、价格等因素。不同部位可以选择不同的材料和管型，以在受力能保证的前提下降低成本。但是整个车架材料和管径不宜过多，这会导致采购的困难，反而增加了成本。如果选用低碳钢就得根据中国2010FSAE大赛要求选用钢管（如表2.1）表2.1 车架钢管直径部件或用途外径与壁厚主环和前环25.0mm*1.75mm或25.0mm*2.5mm侧防撞结构、前隔板防滚架支撑25.4mm*1.65mm或25.0mm*1.75mm 或25.0mm*2.5mm前隔板支撑25.0mm*2.5mm或25.4mm*1.5mm最后我选择的材料为Q235的钢材，其杨氏模量为2.1x10Pa，泊松比0.3，屈服极限235MPa。为了使车架加工方便和降低成本，在符合要求的前提下我全部选用直径为25.0mm*2.5mm的钢管。2.3 整车质心的确定与受力分析(1)求出整车的质心位置（2.1）（2.2）（2.3）是第i个总成的质量(Kg)是第i个总成的质心至前轴中心的水平距离第i个总成的质心至地面的高度整车质心之前轴中的心的水平距离整车质心至后轴中心的水平距离整车质心质地面的高度轴距车架坐标：x=650 y=300人的坐标：x=600 y=300发动机坐标：x=1180 y=210 所以整车质心为x=897 y=267座位用U型螺栓连接，并且U型螺栓与车架进行焊接。其焊接且最终受力于车架边梁(2)受力分析由于在ansys用面载荷就得将牛顿转化为帕斯卡，所以分别对加载载荷进行计算：压强公式座椅对车架横梁的压强：座椅靠背对车架主环横梁压强：发动机对车架纵梁的压强：车架侧翻时主环所受的力计算：F指赛车侧翻时主环所承受的力t当发生侧翻时候有最高车速变为0车速的时间，根据经验值选用0.5sm赛车的整备质量约为200kgv赛车的最高速度约为150km/hv赛车车速变为O时表示。所以2.4 本章小结本章对车架进行了介绍，提供车架的设计参考。对FSAE赛车进行了总体布置，并且对赛车车架进行了三种不同结构的设计，还对车架的材料如何选择规定进行了介绍，同时对车架的材料进行了选择，最后对整车的质心进行了确定和受理分析。第3章车架模型的建立3.1 Pro/e软件的介绍1985年，PTC公司成立于美国波士顿，开始参数化建模软件的研究。1988年，V1.0的Pro/ENGINEER诞生了。经过10余年的发展，Pro/ENGINEER已经成为三维建模软件的领头羊。目前已经发布了Pro/ENGINEER2000i2。PTC的系列软件包括了在工业设计和机械设计等方面的多项功能，还包括对大型装配体的管理、功能仿真、制造、产品数据管理等等。Pro/ENGINEER还提供了目前所能达到的最全面、集成最紧密的产品开发环境。下面就Pro/ENGINEER的特点及主要模块进行简单的介绍。主要特性全相关性：Pro/ENGINEER的所有模块都是全相关的。这就意味着在产品开发过程中某一处进行的修改，能够扩展到整个设计中，同时自动更新所有的工程文档，包括装配体、设计图纸，以及制造数据。全相关性鼓励在开发周期的任一点进行修改，却没有任何损失，并使并行工程成为可能，所以能够使开发后期的一些功能提前发挥其作用。基于特征的参数化造型：Pro/ENGINEER使用用户熟悉的特征作为产品几何模型的构造要素。这些特征是一些普通的机械对象，并且可以按预先设置很容易的进行修改。例如：设计特征有弧、圆角、倒角等等，它们对工程人员来说是很熟悉的，因而易于使用。装配、加工、制造以及其它学科都使用这些领域独特的特征。通过给这些特征设置参数（不但包括几何尺寸，还包括非几何属性），然后修改参数很容易的进行多次设计叠代，实现产品开发。数据管理：加速投放市场，需要在较短的时间内开发更多的产品。为了实现这种效率，必须允许多个学科的工程师同时对同一产品进行开发。数据管理模块的开发研制，正是专门用于管理并行工程中同时进行的各项工作，由于使用了Pro/ENGINEER独特的全相关性功能，因而使之成为可能。装配管理：Pro/ENGINEER的基本结构能够使您利用一些直观的命令，例如“啮合”、“插入”、“对齐”等很容易的把零件装配起来，同时保持设计意图。高级的功能支持大型复杂装配体的构造和管理，这些装配体中零件的数量不受限制。易于使用：菜单以直观的方式联级出现，提供了逻辑选项和预先选取的最普通选项，同时提供了简短的菜单描述和完整的在线帮助，这种形式使得容易学习和使用3.2 三维模型的建立通过运用Proe软件建模的强大功能，扫描，拉伸的功能将三个车架的模型分别建立出来。3.2.1 车架方案一的模型建立. 首先新建零件图，不适用缺省模板，然后选择牛顿毫米秒的单位（如图3.1图3.2）图3.1 新建零件图图3.2 选择牛毫米秒为单位图建立各种平面完成车架的线型（如图3.3）图3.3 车架一线形的建立图然后运用拉伸扫描的功能完成车架方案一的模型建立（如图3.4）图3.4 车架一的模型图3.2.2 车架方案二的模型建立首先新建零件图，不适用缺省模板，然后选择牛顿毫米秒的单位（如图3.5图3.6）图3.5 新建零件图图3.6 选择牛毫米秒为单位图建立各种平面完成车架的线型（如图3.7）图3.7 车架二线形的建立图然后运用拉伸扫描的功能完成车架方案二的模型建立（如图3.8）图3.8 车架二的模型图3.2.3 车架方案三的模型建立首先新建零件图，不适用缺省模板，然后选择牛顿毫米秒的单位（如图3.9图3.10）图3.9 新建零件图图3.10选择牛毫米秒为单位图建立各种平面完成车架的线型（如图3.11）图3.11 车架三线形的建立图然后运用拉伸扫描的功能完成车架方案二的模型建立（如图3.12）图3.12 车架三的模型图3.3 本章小结本章主要对proe软件进行了介绍，同时运用proe软件对自己设计的三种不同结构的车架完成了建模，为导入ansys软件进行有限元分析做了前期非常重要的建模工作。同时也可以通过proe建模立体的观察不同结构的车架。第4章车架有限元分析4.1 Ansys软件概述有限元法是最近二三十年发展起来的一种有效的通用计算方法，是借助于高速数字电子计算机解决问题的近似计算方法。它既包括有数学理论，又包括有程序设计技巧。它运用离散的概念使整个问题由整体连续到分段连续；整体解析转化为分段解析，从而使数值法与解析法互相结合，互相渗透，形成一种新的数值计算方法。也就是论把整个求算域离散成为有限个分段(子域)，而每一分段内运用变分法，即利用与原问题中微分方程相等价的变分原理来进行推导，从而恢原问题的微分方程组退化到代数联立方程纸使问题归结为解线性方程组，出此得到数值解答。这种方法首先在固体力学范畴，而后在工程技术各个领域令得到了广泛的应用。众所局知，从数学角度来看，一个工程问题往往可以用一个偏微分方程来描述，但是常常很难求得精确的解析解16。20世纪50年代开始，随着电子计算机的应用，有限元法作为一种数值分析工具，借助于高速电子计算机的配合，使得以前这类难以处理的工程技术问题都可能获得一个近似的计算机解。因此，有限无法引起了工程师和科学家的极大兴趣。现在，它已经被公认是一种有效的数值计算方法，被广泛应用于固体力学、流体力学、热传导以及电磁学等连续介质或场问题这类工程技术领域。在机械设计中，从齿轮、轴、轴承等通用零、部件到机床、汽车、飞机等复杂结构件的应力和变形分析(包括热应力和热变形分析)，采用有限无法计算，都可以获得一个足够精确的近似解来满足工程上的要求。有限元法分析的思想可以追溯到更早一些时候，1943年RCourant首先提出离散化概念将一个原来是连续的整体剖分(离散)成为有限个分段连续单元的组合，并第一次尝试应用三角形单元的分片连续函数来求解扭转问题。50年代，有限元法首先用于飞机设计中，1956年MJTurner和RWClough等人用矩阵法对飞机结构进行了受力和变形分析，应用当时出现的数字计算机，第一次给出了用三角形单元求得复杂平面应力问题的解1960年RWClough首次提出“有限元”这个名词，有限元法作为种数值分析方法正式出现于工程技术领域。有限元法的第一个黄金时期开始于6年代初，当时，将一个连续体离散化为有限个单元组合体的这种有限元的概念开始在工程界流行，GNWhite比和KOFriedrichs采用了规则的三角形单元，从变分原理出发来求解微分方程式。1963年JFBesseling等人认识到有限元法是里兹法的另一种形式，并且证实了它是处理弹性连续介质问题的一种通用方法，此后有限元法才开始巩固其地位。1965年OCZienkiewicz等发表了有限元法可以应用于所有能按变分形式计算的场问题、这就使有限元法得到了更广泛的应用。随着有限元法在工程界和物理界日益流行，较多的应用数学家有兴趣对这个方法给予严格的数学论证，使有限元的第二个黄金时期大约于1968年开始。当时，他们发表了很多关于有限无法的数学文献，论证有限元法的基本原理是逼近沦，是偏微分方程及其变分形式和泛函分析相结合，并致力于估计各种单元类型离散化的误差、收敛速度和稳定性。1969年以后，有限元法在工程上获得了广泛的应用。它作为分析飞机复杂结构的一个有效方法首先应用于航空工业部门；随后，迅速推广到造船、建筑、机械等各个工业部门中国科学院冯庚教授早在六七十年代在设计水坝中就应用了有限元法，独立地发展了有特色的数学理论基础。近年来，随着引进SAP、NASTRAN等些大型通用的有限元程序，国内有限元法的研究和应用获得了迅速的发展。从数学角度来看，有限元法是将一个偏微分方程化成一个代数方程组，利用计算机求解。我们知道，电算和手算不同，它不适合用于零鼓碎打的算法，而要求系统化的计算程序，由于电子计算机的运算速度极快，它特别适合多次重复迭代的算法。为了应用电算的这个特点来求解线性方程组，有限元法广泛采用矩阵算法，它在大量运算中显示出巨大优点。因此可以说，有限元法的发展借助于两个重要的工具：在理论推导中采用了矩阵方法，在实际计算中使用了电子计算机。有限单元法分析问题的思路是从结构矩阵分析推广而来的。起源于50年代的杆系结构矩阵分析，是把每一杆件作为一个单元，整个结构就看作是由有限单元(杆件)连接而成的集合体。分析每单元的力学特性后，再组集起来就能建立整体结构的力学方程式，然后利用计算机求解。在工程技术领域研究弹性连续体在载荷和其他因素作用下产生的应力、应变和位移时，由于应力、应变和位移都是位置的函数，也就是说物体中各个点的应力、应变和位移一般是不相同的。因此，可以把弹性连续体看作由无限多个微元体所组成。这是一个具有无限多自由度的问题。为了能够进行数值分析，有限单元法在处理这类问题时，首先应用离散的思想，把问题简化为具有有限个自由度的问题，然后借用结构矩阵分析的方法处理。有限元离散化是假想把弹性连续体分割成数目有限的单元，并认为相邻单元之间仅在节点处相连。根据物体的几何形状特征、载荷特征、边界约束特征等，单元有各种类型。节点一般都在单元边界上。节点的位移分别是作为结构的基本未知量。这样组成的有限单元集合体，并引进等效节点力及节点约束条件，由于节点数目有限，就成为具有有限自由度的有限元计算模型，它替代了原来具有无限多自由度的连续体。在此基础上，对每一单元根据分块近似的思想，假设一个简单的函数来近似模拟其位移分量的分布规律，即选择位移模式，再通过虚功原理(或变分原理或基他方法)求得每个单元的平衡方程，就是建立单元节点力与节点位移之间的关系。最后，把所有单元的这种特性关系，按照保持节点位移连续和节点力平衡的方式集合起来，就可以得到整个物体的平衡方程组。引入边界约束条件后解此方程就求得节点位移，并计算出各单元应力。从以上论述可以看到，有限单元法的实质是把具有无限多个自由度的弹性连续体，理想化为只有有限个自由度的单元集合体，使问题简化为适合于数值解法的结构型问题。因此，只要研究并确定有限大小的单元力学特性，就可根据结构分析的方法求解，使问题得到简化4.2 Pro/E4.0与Ansys12.1的接口建立第一步选择ansys文件下CAD Configuration Manager点击出现下图，并在pre/engineer前打钩然后进行下一步。（图4.1）图4.1 接口创立过程截图第二步选择proe的安装路径和pore exe的路径如下图，然后点击Next。（图4.2）图4.2 接口创建过程截图第三步分别点击CAD cofiguratio下的三个子文件让其运行，当分别出现下列文字时候进行下一项当点击Configure Slelcted CADINTERIFXES时出现三个成功的时候proe4.0与ansys12.1的借口就建立完成。（图4.3图4.5）图4.3 接口创建过程截图图4.4 接口创建过程截图图4.5 接口创建过程截图 Proe4.0与ansys12.1接口的成功建立以后打开proe时，proe窗口会出现ansys的链接如下（图4.6）图4.6 连接接口截图这样proe4.0与ansys12.1的接口就算彻底成功的建立了，以后只要运行proe然后点击ANSYSGeom就可以将模型直接传入ansys进行有限元分析了。4.3 FSAE车架结构静力分析通过ansys软件的强大功能对车架进行静力分析，通过分析结果来比较得到优化车架完成本次设计中重要的一节。4.3.1 Ansys参数定义在ansys软件中要进行有限元分析，需要对很多参数定义，比如结构、材料属性的输入如（图4.7图4.8）图4.7 Ansys分析过程截图图4.8 材料属性输入截图4.3.2 网格划分与施加载荷约束通过网格划分与施加载荷与约束才能在ansys软件中进行进一步的结构静力分析和模态分析。通过网格划分和加载等得下图（图4.9图4.14）图4.9 车架一网格划分截图图4.10 车架一施加约束与载荷截图图4.11 车架二网格划分截图图4.12 车架二施加约束与载荷截图图4.13 车架三网格划分截图图4.14 车架三施加约束与载荷截图4.3.3 车架结构静力分析通过软件的分析分别得到三个车架的最大变形图和等效应力图如（图4.15图4.20）图4.15 车架一变形图图4.16 车架一应力图图4.17车架二变形图图4.18 车架二应力图图4.19 车架三变形图图4.20 车架三应力图4.4 对车架进行优化设计通过以上ansys静力结构分析得数据如“表4.1”表4.1 三种车架分析所得数据模型一模型二模型三最大变形量（mm）0.4562880.1716490.503657最大应力（Mpa）58.789.756.5由于FSAE赛车车架是通过焊接而成，所以对材料的选择必须符合相应的要求，通过查询机械设计手册得焊接结构用耐候钢Q235钢材有以下属性：耐候钢既耐大气腐蚀钢，在钢中加入少量合金元素（如铜，Cr，Ni等），使其在金属基体表面形成保护层，提高钢材的耐候性能，同时保持良好的焊接性能。其杨氏模量为2.1x10e11Pa，泊松比0.3，屈服极限为235MPa，在ansys分析结果中最大应力小于235MPa即可满足强度要求。通过对数据的分析与比较：（1）通过对最大变形量与最大应力的比较模型三的变形量最大故淘汰模型三这种结构的车架。（2）通过结构的比较发现，模型二虽然变形量最小，但是如果在使用相同的悬架的情况下，模型二的离地间隙过小，不利于赛车在比赛中通过一些特殊的比赛赛道。（3）三种车架通过分析都符合小于235MPa的最大应力，但在实际情况中还得考虑赛车的修理与维护，模型二由于结构的原因发动机的维修空间非常小，不利于实际情况。（4）方案二采用底座与前环和发动机舱成一定的角度虽然结构上有一定的优势，但是在实际的加工过程中是非常困难的，为了满足参赛赛车车架的刚度和强度要求的同时还要考虑到实际的情况。综合上述分析模型一的车架为最佳车架并对其进行进一步的优化。4.4.2通过改变模型一的钢管直径有原来的25变为20然后进行ansys分析得如下图（图4.21图4.22）图4.21 车架变形图图4.22 车架应力图根据分析结果得最大应力为138MPa小于235MPa，完全符合材料属性要求，所以根据所有的数据与三种不多结构的ansys分析比较，模型一材料直径为20的钢管为最佳设计方案。但是考虑大赛要求，车架主环，前环必须要用直径25的钢管，虽然直径20的车架结构强度上都能满足要求，但是最终参赛比赛车架选用模型一的方案，这样不但加工方便而且能降低制造成本。4.5 对优化后的车架进行侧翻安全分析车架侧翻主环承受的力量最大，能不能保证车手的安全就在于侧翻的时候主环能不能满足不解体和刚度强度能不能满足，通过ansys软件的分析得到以下结果如（图4.23图4.24）车架变形图和车架等效应力图。图4.23 车架侧翻变形图图4.24 车架侧翻应力图通过分析结果所得到数据车架侧翻的时候最大变形为0.56，应力为206MPa，强度和刚度都在安全范围内，所以当车发生侧翻的时候车手是完全安全的。4.6 对优化后的车架进行碰撞模拟分析当赛车因为失控或者驾驶员操作不当引起碰撞是十分危险的，因此对车架进行碰撞模拟分析如（图4.25图4.26）图4.25 车架加载约束截图图4.25 车架变形图图4.26 车架应力图通过分析数据得到当赛车发生正碰的时候车架的变形为0.703141，因此不会因为车架的变形而对驾驶员的腿部发生伤害，同时应力也为超过材料的属于，车架不会因此分解，所以当发生正碰的时候加上安全带、防撞轮胎、碰撞缓冲块等的吸收驾驶员能得到很好的保护，车架也合理。4.7 对优化后的车架进行模态分析对优化结果进行模态分析（图4.27图4.33）图4.27 模态分析数据截图图4.28 车架一阶振型图图4.29 车架二阶振型图图4.30 车架三阶振型图图4.31 车架四阶振型图图4.32 车架五阶振型图图4.33 车架六阶振型图从图4.25图4.31中可
