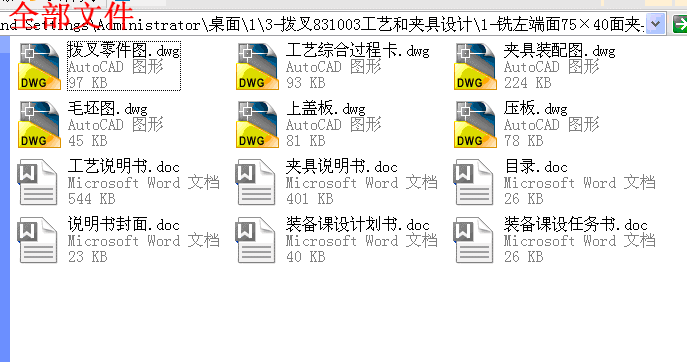

[全部文件] 那张截图中的文件为本资料所有内容，下载后即可获得。

预览截图请勿抄袭，原稿文件 更清晰，无水印，可编辑。

有疑问可以咨询QQ：414951605或1304139763

                        目 录

一.前言……………………………………………………………………………1

　1.产前准备…………………………………………………………………………2

　　1.1年生产纲领……………………………………………………………………2

　　1.2生产条件………………………………………………………………………2

　　1.3零件工艺分析…………………………………………………………………3

　2.夹具结构设计 ……………………………………………………………………5

　　2.1定位机构………………………………………………………………………5

　　2.2夹紧机构………………………………………………………………………6

　　2.3机床夹具的总体形式…………………………………………………………8

　　2.4.1确定夹具体…………………………………………………………………8

　　2.4.2确定联接体…………………………………………………………………8

　　2.4.3夹具体的总体设计图………………………………………………………9

　　2.5绘制夹具零件图………………………………………………………………9

　　2.6绘制夹具装配图 ……………………………………………………………10

3.定位误差设计 ……………………………………………………………………13

　　3.1误差分析 ……………………………………………………………………13

　　3.1.1定位误差 …………………………………………………………………13

　　3.1.2产生定位误差的原因 ……………………………………………………13

　　3.2定位误差的计算 ……………………………………………………………14

二.结论 …………………………………………………………………………15

三.致谢 …………………………………………………………………………16

四.参考文献……………………………………………………………………17序言

　　　机械制造工艺学课程设计是在我们学完了大学的全部基础课，技术基础课以及大部分专业课之后进行的。这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的总复习，也是一次理论联系实际的训练，因此，它在我们四年的大学生活中占有重要的地位。

　　　就我个人而言，我希望能通过这次课程设计对自己末来将从事的工作进行一次适应性训练，从中锻炼自己分析问题，解决问题的能力，为今后参加祖国的“四化”建设打下一个良好的基础。

　　　由于能力所限，设计尚有许多不足之处，恳请老师给予指导。

一、零件的分析

（一）零件的作用

　　　题目所给的零件是CA6140车床的拨叉。它位于车床变速机构中，主要起换挡，使主轴回转运动按照工作者的要求工作，获得所需的速度和扭矩的作用。

（二）零件的工艺分析

　　　拨叉是一个很重要的零件，因为其零件尺寸比较小，结构形状较复杂，其加工内花键的精度要求较高，此外还有上端面要求加工，对精度要求也很高。其底槽侧边与花键孔中心轴有垂直度公差要求，上端面与花键孔轴线有平行度要求。因为其尺寸精度、几何形状精度和相互位置精度，以及各表面的表面质量均影响机器或部件的装配质量，进而影响其性能与工作寿命，因此它们的加工是非常关键和重要的。

（三）零件的工艺要求

　　　一个好的结构不但要应该达到设计要求，而且要有好的机械加工工艺性，也就是要有加工的可能性，要便于加工，要能够保证加工质量，同时使加工的劳动量最小。而设计和工艺是密切相关的，又是相辅相成的。设计者要考虑加工工艺问题。工艺师要考虑如何从工艺上保证设计的要求。

　　　其加工有四组加工：内花键孔；粗精铣上端面；粗精铣18H11底槽；钻、铰2-M8通孔，并攻丝。

（1）．以为主要加工面，拉内花键槽，槽数为6个，其粗糙度要求是底边，侧边，内孔粗糙度。

（2）．另一组加工是粗精铣上端面，表面粗糙度要求为。

（3）．第三组为粗精铣18H11底槽，该槽的表面粗糙度要求是两槽边，槽底的表面粗糙度要求是。

（4）．钻并攻丝2-M8。

（四）毛坯的选择

　　　拨叉毛坯选择金属型浇铸，因为生产率很高，所以可以免去每次造型。单边余量一般在，结构细密，能承受较大的压力，占用生产的面积较小。并且此零件为中批或大批生产。

二、工艺规程设计

（一）工艺加工过程

　　　由以上分析可知。该拨叉零件的主要加工表面是平面、内花键和槽系。一般来说，保证平面的加工精度要比保证内花键的加工精度容易。因此，对于拨叉来说，加工过程中的主要问题是保证内花键的尺寸精度及位置精度，处理好内花键和平面之间的相互关系以及槽的各尺寸精度。

　　　由上工艺分析知，上端面与槽边均与花键轴有位置度公差，所以，保证内花键高精度是本次设计的重点、难点。

（二）确定各表面加工方案

　　　一个好的结构不但应该达到设计要求，而且要有好的机械加工工艺性，也就是要有加工的可能性，要便于加工，要能保证加工的质量，同时是加工的劳动量最小。设计和工艺是密切相关的，又是相辅相成的。对于设计拨叉的加工工艺来说，应选择能够满足内花键加工精度要求的加工方法及设备。除了从加工精度和加工效率两方面考虑以外，也要适当考虑经济因素。在满足精度要求及生产率的条件下，应选择价格较底的机床。

========================================

有疑问可以咨询QQ：414951605或1304139763

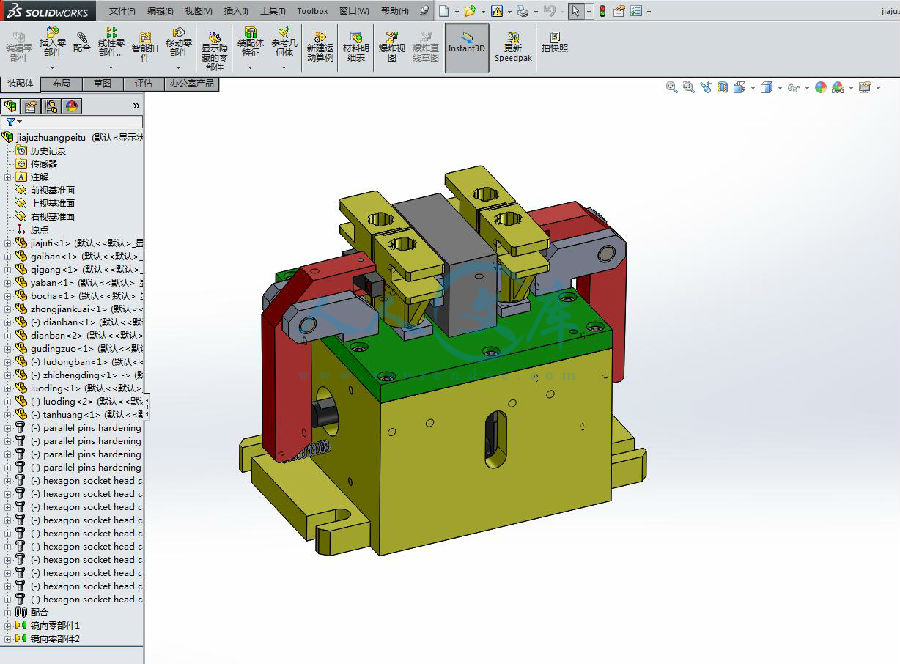

以下提供三维装配图截图，购买可以得到 组成装配图上零件的所有三维源文件，
