CA6140车床拨叉831003工艺和粗铣18H11槽夹具设计[版本3]【6张CAD图和说明书】【三维额外购】

资源目录

拨叉[831003] 4-粗铣18H11槽[版本3].rar

拨叉[831003] 4-粗铣18H11槽[版本3]

压缩包内文档预览：

编号：285590 类型：共享资源大小：526.58KB 格式：RAR 上传时间：2014-05-29 上传人：好资料QQ****51605 IP属地：江苏

20
积分

版权申诉 word格式文档无特别注明外均可编辑修改；预览文档经过压缩，下载后原文更清晰！ 立即下载

关键词：: 粗铣 18 h11 版本

资源描述：

【温馨提示】购买原稿文件请充值后自助下载。

[全部文件] 那张截图中的文件为本资料所有内容，下载后即可获得。

预览截图请勿抄袭，原稿文件更清晰，无水印，可编辑。

有疑问可以咨询QQ：414951605或1304139763

前言2

1.产前准备3

1.1年生产纲领3

1.2生产条件3

1.3零件工艺分析3

2.夹具结构设计5

2.1定位机构5

2.2夹紧机构6

2.3 导向装置的选择7

2.4机床夹具的总体形式8

2.4.1确定夹具体：8

2.4.2确定联接体：9

2.4.3夹具体的总体设计图:9

2.5绘制夹具零件图9

2.6 绘制夹具装配图10

3.定位误差设计13

3.1误差分析13

3.2定位误差的计算14

结论15

致谢16

参考文献17

　　　　　　　　　　　　　　　　　　前言

　　　机械制造技术基础是机械设计制造及其自动化（或机械工程及自动化）专业的一门重要的专业基础课。

　　　机械设计是机械工程的重要组成部分，是决定机械性能的最主要因素。由于各产业对机械的性能要求不同而有许多专业性的机械设计。

　　　在机械制造厂的生产过程中,用来安装工件使之固定在正确位置上,完成其切削加工、检验、装配、焊接等工作,所使用的工艺装备统称为夹具。如机床夹具、检验夹具、焊接夹具、装配夹具等。

机床夹具的作用可归纳为以下四个方面：

1.保证加工精度机床夹具可准确确定工件、刀具和机床之间的相对位置，可以保证加工精度。

　　2.提高生产效率机床夹具可快速地将工件定位和夹紧，减少辅助时间。

　　3.减少劳动强度采用机械、气动、液动等夹紧机构，可以减轻工人的劳动强度。

4.扩大机床的工艺范围利用机床夹具，可使机床的加工范围扩大，例如在卧式车床刀架处安装镗孔夹具，可对箱体孔进行镗孔加工。

　　　机械制造装备设计课程设计是机械设计中的一个重要的实践性教学环节，也是机械类专业学生较为全面的机械设计训练。其目的在于：

　　1.培养学生综合运用机械设计基础以及其他先修课程的理论知识和生产实际知识去分析和解决工程实际问题的能力，通过课设训练可以巩固、加深有关机械课设方面的理论知识。

　　2.学习和掌握一般机械设计的基本方法和步骤。培养独立设计能力，为以后的专业课程及毕业设计打好基础，做好准备。

　　3.使学生具有运用标准、规范手册、图册和查询有关设计资料的能力。

　　　我国的装备制造业尽管已有一定的基础，规模也不小，实力较其它发展中国家雄厚。但毕竟技术基础薄弱，滞后于制造业发展的需要。我们要以高度的使命感和责任感，采取更加有效的措施，克服发展中存在的问题，把我国从一个制造业大国建设成为一个制造强国，成为世界级制造业基础地之一。

　　　　　　　　　　　　　　　　　1.产前准备

1.1年生产纲领

　　　工件的年生产量是确定机床夹具总体方案的重要依据之一。如工件的年生产量很大，可采用多工件加工、机动夹紧或自动化程度较高的设计方案，采用此方案时，机床夹具的结构较复杂，制造成本较高；如工件的年生产量不大，可采用单件加工，手动夹紧的设计方案，以减小机床夹具的结构复杂程度及夹具的制作成本。如5万件以上夹具复杂用全自动化的设备，5000件小批量生产用手动设备。

1.2生产条件

　　　直径从1毫米以下至120毫米的所有规格钻头都可以使用钻床加工。

　　　台式钻床的加工范围通常在15毫米以下。立式钻床的最大加工范围通常在15~75毫米之间。摇臂钻的最大加工范围在25~120毫米之间。各种钻床主轴的锥孔型号和功率不同。最小的高速台钻的功率只有200W，最大的摇臂钻的功率可以达到25KW。

　　　台钳常用在立式钻床和台式钻床上，只能夹持小型零件，大中型零件通常在摇臂钻上加工，直接夹紧在工作台上。 Z5025型号立式钻床，最大钻孔直径25mm，主轴端至底面距离1000mm，主轴级数9级，主轴转速范围500-2000转每分钟，主轴行程200mm，外形尺寸1050×687×1980。

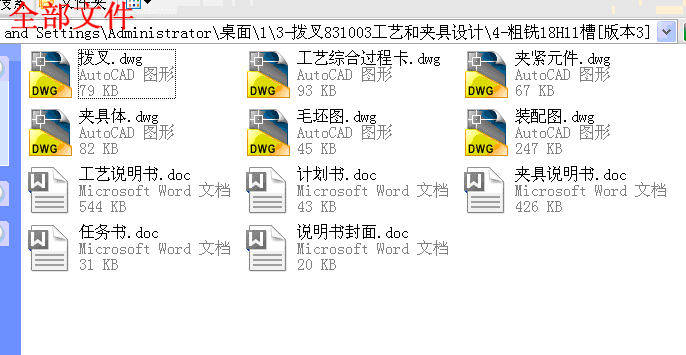

全部文件.gif 拨叉.gif 毛坯图.gif


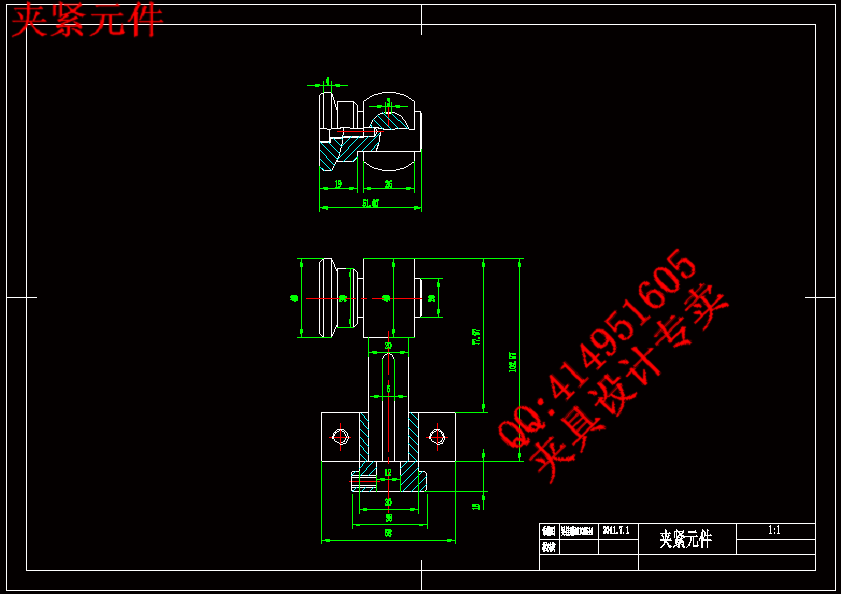

装配图.gif 夹紧元件.gif


========================================

有疑问可以咨询QQ：414951605或1304139763

以下提供三维装配图截图，购买可以得到组成装配图上零件的所有三维源文件，

此三维源文件请联系QQ单独购买获得



内容简介：: 沈阳理工大学应用技术学院课程设计任务书班级：081015 姓名：吴佳瑞学号：14课程名称: 机械制造装备设计题目：CA6140车床拨叉粗铣18H11槽夹具专业：机械设计制造及其自动化主要内容及要求：1、根据所给的零件草图，画出零件工作图。2、完成拨叉工件铣槽的专用夹具总装配工作图。3、完成专用夹具部分零件工作图。4、编写设计计算说明书。5、总工作量要求：总图量为：0#图纸1张；设计计算说明书15页。主要参考资料：夹具设计手册、夹具设计图册、机械零件设计手册。进度安排： 1、1-2天完成工件工作图绘制及夹具设计方案。2、3-6天完成夹具总装配图设计。3、7-10天完成专用夹具部分零件图及设计计算说明书编写。课程设计指导教师：张福 2011 年 6 月 17 日教研室主任：赵艳红 2011 年 6 月 17 日沈阳理工大学应用技术学院机械制造装备课程设计说明书前言21.产前准备31.1年生产纲领31.2生产条件31.3零件工艺分析32.夹具结构设计52.1定位机构52.2夹紧机构62.3 导向装置的选择72.4机床夹具的总体形式82.4.1确定夹具体：82.4.2确定联接体：92.4.3夹具体的总体设计图:92.5绘制夹具零件图92.6 绘制夹具装配图103.定位误差设计133.1误差分析133.2定位误差的计算14结论15致谢16参考文献17前言机械制造技术基础是机械设计制造及其自动化（或机械工程及自动化）专业的一门重要的专业基础课。机械设计是机械工程的重要组成部分，是决定机械性能的最主要因素。由于各产业对机械的性能要求不同而有许多专业性的机械设计。在机械制造厂的生产过程中,用来安装工件使之固定在正确位置上,完成其切削加工、检验、装配、焊接等工作,所使用的工艺装备统称为夹具。如机床夹具、检验夹具、焊接夹具、装配夹具等。机床夹具的作用可归纳为以下四个方面： 1.保证加工精度机床夹具可准确确定工件、刀具和机床之间的相对位置，可以保证加工精度。2.提高生产效率机床夹具可快速地将工件定位和夹紧，减少辅助时间。3.减少劳动强度采用机械、气动、液动等夹紧机构，可以减轻工人的劳动强度。 4.扩大机床的工艺范围利用机床夹具，可使机床的加工范围扩大，例如在卧式车床刀架处安装镗孔夹具，可对箱体孔进行镗孔加工。机械制造装备设计课程设计是机械设计中的一个重要的实践性教学环节，也是机械类专业学生较为全面的机械设计训练。其目的在于：1.培养学生综合运用机械设计基础以及其他先修课程的理论知识和生产实际知识去分析和解决工程实际问题的能力，通过课设训练可以巩固、加深有关机械课设方面的理论知识。2.学习和掌握一般机械设计的基本方法和步骤。培养独立设计能力，为以后的专业课程及毕业设计打好基础，做好准备。3.使学生具有运用标准、规范手册、图册和查询有关设计资料的能力。我国的装备制造业尽管已有一定的基础，规模也不小，实力较其它发展中国家雄厚。但毕竟技术基础薄弱，滞后于制造业发展的需要。我们要以高度的使命感和责任感，采取更加有效的措施，克服发展中存在的问题，把我国从一个制造业大国建设成为一个制造强国，成为世界级制造业基础地之一。1.产前准备1.1年生产纲领工件的年生产量是确定机床夹具总体方案的重要依据之一。如工件的年生产量很大，可采用多工件加工、机动夹紧或自动化程度较高的设计方案，采用此方案时，机床夹具的结构较复杂，制造成本较高；如工件的年生产量不大，可采用单件加工，手动夹紧的设计方案，以减小机床夹具的结构复杂程度及夹具的制作成本。如5万件以上夹具复杂用全自动化的设备，5000件小批量生产用手动设备。1.2生产条件直径从1毫米以下至120毫米的所有规格钻头都可以使用钻床加工。台式钻床的加工范围通常在15毫米以下。立式钻床的最大加工范围通常在1575毫米之间。摇臂钻的最大加工范围在25120毫米之间。各种钻床主轴的锥孔型号和功率不同。最小的高速台钻的功率只有200W，最大的摇臂钻的功率可以达到25KW。台钳常用在立式钻床和台式钻床上，只能夹持小型零件，大中型零件通常在摇臂钻上加工，直接夹紧在工作台上。 Z5025型号立式钻床，最大钻孔直径25mm，主轴端至底面距离1000mm，主轴级数9级，主轴转速范围500-2000转每分钟，主轴行程200mm，外形尺寸10506871980。1.3零件工艺分析本次课设是要为此图1-3-1中的端盖设计一个钻2-8孔的夹具，最终实现将工件定位，更加精确和方便的完成钻孔工作，并保证能夹紧工件，夹紧力要适中，不要使工件变形，又能保证工件所要求的加工精度。图1-3-1零件图标出了工件的尺寸、形状和位置、表面粗糙度等总体要求，它决定了工件在机床夹具中的放置方法，是设计机床夹具总体结构的依据,本工件放置方法应如图1-3-1所示。工序图给出了零件本工序的工序基准、已加工表面、待加工表面，以及本工序的定位、夹紧原理方案。工件的工序基准、已加工表面决定了机床夹具的方位方案，如选用平面定位、孔定位以及外圆面定位等；定位方案的选择依据六点定位原理和采用的机床加工方法，定位方案不一定要定六个自由度，但要完全定位。工件的待加工表面是选择机床、刀具的依据。确定夹紧机构要依据零件的外型尺寸，选择合适的定位点，确保夹紧力安全、可靠同时夹紧机构不能与刀具的运动轨迹相冲突。2.夹具结构设计2.1定位机构图2-1-1定位机构在夹具设计中，定位方案不合理，工件的加工精度就无法保证。工作定位方案的确定是夹具设计中首先要解决的问题。根据工序图给出的定位元件方案，按有关标准正确选择定位元件或定位的组合。在机床夹具的使用过程中，工件的批量越大，定位元件的磨损越快，选用标准定位元件增加了夹具零件的互换性，方便机床夹具的维修和维护。设计夹具是原则上应选该工艺基准为定位基准。无论是工艺基准还是定为基准，均应符合六点定位原理。由于该零件的加工是钻2-8孔并以30孔内表面作为定位面，属孔定位类型，因此本次设计采用的定位机构为圆柱销与大平面相结合。圆柱销定位的形式很多，短圆柱销定位限制Y，Z方向的移动，限制两个自由度；长圆柱销定位限制工件的Y，Z方向的转动和移动，限制四个自由度；两个短圆柱销与长圆柱销相同。大平面限制X，Y方向的转动及Z方向的移动。装夹工件时，通过工件孔和心轴接触表面的弹性变形夹紧工件。本次设计的定位选用的是短销与平面相结合，分别限制工件的X、Y方向的移动及转动自由度以及Z方向的旋转自由度。心轴定位的特点为结构简单、制造容易、夹紧可靠，自锁性好，夹紧动作慢、效率低。 2.2夹紧机构图2-2-1 夹紧件1.夹紧的目的：使工件在加工过程中保持已获得的定位不被破坏，同时保证加工精度。2 .夹紧力的方向的确定： 1）夹紧力的方向应有利于工件的准确定位，而不能破坏定位，一般要求主夹紧力应垂直于第一定位基准面。 2）夹紧力的方向应与工件刚度高的方向一致，以利于减少工件的变形。 3）夹紧力的方向尽可能与切削力、重力方向一致，有利于减小夹紧力。3 .夹紧力的作用点的选择： 1）夹紧力的作用点应与支承点“点对点”对应，或在支承点确定的区域内，以避免破坏定位或造成较大的夹紧变形。 2）夹紧力的作用点应选择在工件刚度高的部位。 3）夹紧力的作用点和支承点尽可能靠近切削部位，以提高工件切削部位的刚度和抗振性。 4）夹紧力的反作用力不应使夹具产生影响加工精度的变形。4. 选择夹紧机构：设计夹紧机构一般应遵循以下主要原则：1)夹紧必须保证定位准确可靠，而不能破坏定位。2)工件和夹具的变形必须在允许的范围内。3)夹紧机构必须可靠。夹紧机构各元件要有足够的强度和刚度，手动夹紧机构4)必须保证自锁，机动夹紧应有联锁保护装置，夹紧行程必须足够。5)夹紧机构操作必须安全、省力、方便、迅速、符合工人操作习惯。6)夹紧机构的复杂程度、自动化程度必须与生产纲领和工厂的条件相适应。图2-2-2夹紧机构选用螺栓螺母夹紧机构来对被加工工件进行夹紧。螺栓螺母夹紧机构的特点：结构简单，制造方便加紧可靠施力范围大；自锁性能好操；扩力比80以上，行程S不受限制；加紧工作慢，效力低。 2.3 导向装置的选择导向装置是夹具保证加工精度的重要装置，如钻孔导向套、镗套、对刀装置、对定装置等，钻床夹具中钻头的导向采用钻套，钻套有固定钻套、可换钻套、快换钻套和特殊钻套四种。这些装置均已标准化，可按标准选择。综上分析，本次设计采用固定导向套加工工件，来提高其工作的连续性和其工作效率。选择导向装置：导向装置是夹具保证加工精度的重要装置，如钻孔导向套、镗套、对刀装置、对定装置等，这些装置均已标准化，可按标准选择。用于钻床零件加工的是可换钻套装置。换钻套时，只需将钻套逆时针转动，当缺口转到螺钉位置时即可取出，换套方便迅速。钻夹具中的钻套,除要求它引导钻头，钻出正确的孔外，还要求它能在装卸时快而准确。一般在工厂中使用较多的是可换钻套，虽然这种钻套具有可换的优点，但在制造上较复杂；由于采用螺钉来压紧,所以占面大，而又增加制造步骤。钻模板与支柱之间用开口销连接。2.4机床夹具的总体形式机床夹具的总体形式一般应根据工件的形状、大小、加工内容及选用机床等因素来确定。夹具的组成归纳为：1）定位元件及定位装置用于确定工件正确位置的元件或装置。2）夹紧元件及夹紧装置用于固定元件已获得的正确位置的元件或装置。3）导向及对刀元件用于确定工件与刀具相互位置的元件。4）动力装置在成批生产中，为了减轻工人劳动强度，提高生产率，常采用气动、液动等动力装置。5）夹具体用于将各种元件装置连接在一体，并通过它将整个夹具安装在机床上。6）其他元件及装置根据加工需要来设置的元件或装置。2.4.1确定夹具体：夹具体上一般不设定位和定向装置，特别是台钻、立钻和摇臂钻上使用时，但夹具体底板上一般都设有翻边或留一些平台面，以便夹具在机床工作台上固定。夹具体一般是设计成平板式（有些夹具体铸造成特殊形状），保证具有足够的刚性。它用来固定定位元件、加紧机构和联接体，并于机床可靠联接。2.4.2确定联接体：联接体是将导向装置与夹具体联接的工件，设计时主要考虑联接体的刚性，合理布置联接体的位置，给定位元件、夹紧机构留出空间。此夹具体的联接装置通过内六角螺栓和圆柱销来定位，考虑到刚性问题，在相对应的位置上在用一个联接体支承钻套板，同样用内六角螺栓定位。2.4.3夹具体的总体设计图:图2-4-1总体图2.5绘制夹具零件图对装配图中需加工的零件图均应绘制零件图，零件图应按制图标准绘制。视图尽可能与装配图上的位置一致。1.零件图尽可能按1:1绘制。2.零件图上的尺寸公差、形位公差、技术要求应根据装配图上的配合种类、位置精度、技术要求而定。3.零件的其他尺寸，如尺寸、形状、位置、表面粗糙度等应标注完整。4.零件图名称：零件图1定位轴零件图2支柱零件图3夹具体2.6 绘制夹具装配图1.装配图按1:1的比例绘制，用局部剖视图完整清楚地表示出夹具的主要结构及夹具的工作原理。2.视工件为透明体，用双点划线画出主要部分（如轮廓、定位面、夹紧面和加工表面）。画出定位元件、夹紧机构、导向装置的位置。3.按夹紧状态画出夹紧元件和夹紧机构。4.画出夹具体及其它联接用的元件（联接体、螺钉等），将夹具各组成元件联成一体。此机床夹具要用到的零件如下：（1）螺纹加紧机构压板（2）六角螺母-C级（3）钻模板145钢（4）钻套用衬套A型（5）可换钻套（6）钻套螺钉（7）双头螺柱（8）定心轴1（9）六角螺母-C级（10）定位大平面（11）六角螺母-C级（12）开口垫圈 8（13）销轴（14）后支柱（15）内六角圆柱头螺钉（16）后支柱（17）内六角圆柱头螺钉（18）圆柱销（19）开口销（20）夹具体（21）圆柱螺旋压缩弹簧5.标注必要的尺寸、配合、公差等(1)夹具的外形轮廓尺寸，所设计夹具的最大长、宽、高尺寸。(2)夹具与机床的联系尺寸，即夹具在机床上的定位尺寸。如车床夹具的莫氏硬度、铣床夹具的对定装置等。(3)夹具与刀具的联系尺寸，如用对刀块塞尺的尺寸、对刀块表面到定位表面的尺寸及公差。(4)夹具中所有有配合关系的元件间应标注尺寸和配合种类。(5)各定位元件之间，定位元件与导向元件之间，各导向元件之间应标注装配后的位置尺寸和形位公差。6.夹具装备图上应标注的技术要求(1)定位元件的定位面间相互位置精度。 (2)定位元件的定位表面与夹具安装基面、定向基面间的相互位置精度。 (3)定位表面与导向元件工作面间的相互位置精度。 (4)各导向元件的工作面间的相互位置精度。 (5)夹具上有检测基准面的话，还应标注定位表面，导向工作面与该基准面间的位置精度。对于不同的机床夹具，对于夹具的具体结构和使用要求，应进行具体分析，订出具体的技术要求。设计中可以参考机床夹具设计手册以及同类的夹具图样资料。7.对零件编号，填写标题栏和零件明细表：每一个零件都必须有自己的编号，此编号是唯一的。在工厂的生产活动中，生产部件按零件编号生产、查找工作。完整填写标题栏，如装配图号、名称、单位、设计者、比例等。完整填写明细表，一般来说，加工工件填写在明细表的下方，标准件、装配件填写在明细表的上方。注意，不能遗漏加工工件和标准件、配套件。8.机床夹具应满足的基本要求包括下面几方面：1)保证加工精度这是必须做到的最基本要求。其关键是正确的定位、夹紧和导向方案，夹具制造的技术要求，定位误差的分析和验算。2)夹具的总体方案应与年生产纲领相适应在大批量生产时，尽量采用快速、高效的定位、夹紧机构和动力装置，提高自动化程度，符合生产节拍要求。在中、小批量生产时，夹具应有一定的可调性，以适应多品种工件的加工。3)安全、方便、减轻劳动强度机床夹具要有工作安全性考虑，必要时加保护装置。要符合工人的操作位置和习惯，要有合适的工件装卸位置和空间，使工人操作方便。大批量生产和工件笨重时，更需要减轻工人劳动强度。4)排屑顺畅机床夹具中积集切屑会影响到工件的定位精度，切屑的热量使工件和夹具产生热变形，影响加工精度。清理切屑将增加辅助时间，降低生产率。因此夹具设计中要给予排屑问题充分的重视。5)机床夹具应有良好的强度、刚度和结构工艺性机床夹具设计时，要方便制造、检测、调整和装配，有利于提高夹具的制造精度。3.定位误差设计3.1误差分析3.1.1定位误差工件的加工误差，是指工件加工后在尺寸，形状和位置三个方面偏离理想工件的大小，它是由三部分因素产生的：1）工件在夹具中的定位、夹紧误差。2）夹具带着工件安装在机床上，夹具相对机床主轴（或刀具）或运动导轨的位置误差，也称对定误差。3）加工过程中误差，如机床几何精度，工艺系统的受力、受热变形、切削振动等原因引起的误差。其中定位误差是指工序基准在加工方向上的最大位置变动量所引起爱的加工误差。3.1.2产生定位误差的原因1.基准不重合来带的定位误差：夹具定位基准与工序基准不重合，两基准之间的位置误差会反映到被加工表面的位置上去，所产生定位误差称之为基准转换误差。2.间隙引起的定位误差在使用心轴、销、定位套定位时，定位面与定位元件间的间隙可使工件定心不准产生定位误差。3.与夹具有关的因素产生的定位误差1）定位基准面与定位元件表面的形状误差。2）导向元件、对刀元件与定位元件间的位置误差，以及其形状误差导致产生的导向误差和对刀误差。3）夹具在机床上的安装误差，即对定误差导致工件相对刀具主轴或运动方向产生的位置误差。4）夹紧力使工件与定位元件间的位置误差，以及定位元件、对刀元件、导向元件、定向元件等元件的磨损。 3.2定位误差的计算1.定位误差，此项主要是定位孔30H7与定位销30r6的间隙产生，最大间隙为-0.028mm。2.钻模板衬套中心与定位销中心距误差，装配图标注尺寸为15.30.015mm，误差为0.03mm。3.钻套与衬套的配合间隙，有18H7h6可知最大间隙为0.024mm。4.钻套内孔与外圆得同轴度误差，对于标准钻套，精度较高，此项可以忽略。5.钻头与钻套间隙的间隙会引偏刀具，产生中心距误差e，由下式求出： e=( H/2 + h + b )max/He-刀具引偏量（mm）H-钻套导向高度（mm）h-钻套下断面与工件间的空间高度（mm）max-刀具与钻套的最大间隙刀具与钻套的配合为30H7/r6，可知max=0.028mm；将H=36mm, h=20, B=30mm代入，可求得e=0.05mm。由于上述各项都是按最大误差计算，实际上各项也不可能同时出现最大值，各误差方向也很可能不一致，因此，其最和误差可按概率法求和：该项误差大于中心距允差0.1mm的2/3，可用。结论在这次历时两个礼拜的课程设计中，发现自己在理论与实践中有很多的不足，自己知识中存在着很多漏洞，看到了自己的实践经验还是比较缺乏，理论到实践的能力还急需提高。让我认识到了仔细认真的重要性。这次课程设计让我们更能注意到细枝末节。这次课设使我对机床夹具设计有了更深刻的理解，特别使其中的技术要求。同时感觉到了细节的重要性。有时候我们我们错的并不是理论，而是我们很容易忽略的线型和该删掉的线我们没有删掉。作为一个设计者不仅应掌握良好的专业知识，有一个认真仔细的心态，还有有一个冷静的心态，遇到问题不能慌乱，不知所措首先根据工件的加工要求，我选择了钻床，因此加工方向式垂直与水平面的。然后工件主要定位部分为直径为30mm的中心孔和一侧端面，用长销小平面定五个自由度。虽然没有满足六个自由度的要求，但是不影响机床夹具的工作。因为被加工件需要钻2个孔不限制Z向的旋转会增进效率。最后是将定位销和支承板固定在夹具体上，利用销定位、螺柱、螺母和内六角螺钉进行定位、夹紧。这样将工件稳固的夹紧在机床上，能更方便，准确的进行钻孔加工。通过以上这些步骤，此机床夹具可以正常工作，此项设计方案可实施。通过精度验算可知，此项机床夹具可施行。工件的定位、夹紧符合要求。在设计的过程中，虽然感觉到了我的不足之处，但是我也学到了不少东西。在一定程度上，使我对以前学习过的东西有了加深理解和熟练操作。课程设计是机械专业学习的一个重要的、总结性的理论和实践相结合的教学环节，是综合运用所学知识和技能的具体实践过程。通过本次夹具设计，我对所学的专业知识有了更深刻的理解和认识。课程设计内容源于生产实践，使得课程设计和实践得到了充分的结合，有利于培养解决工程实际问题的能力。上学期在沈飞进工厂实习或参观的时候对夹具也有所了解，而这次课程设计的经历，使我对夹具有了更深刻的认识我们在这次的学习实践中看到了自己的不足，同时发现到自己的一个不足，意味着我们成长了一点，如果我们每天成长一点点，那么我们会稳扎稳打的走向成功。致谢为期两周的课程设计转眼就过去了。通过这两个星期的课程设计，使我综合的运用了几年所学的专业知识。在课程设计中，发现自己在理论与实践中有很多的不足，自己知识中存在着很多漏洞，看到了自己的实践经验还是比较缺乏，理论到实践的能力还急需提高。首先，感谢学校给我们提供这次难得的实习机会，这让我真切的体会到理论与实际相结合的意义，为我今后的机械制造技术设计思路奠定了基础。从次课程设计中能让我们学习到一些课本中不能引起我们注意的细节东西，感谢学校为我们提供的宝贵学习机会！我非常感谢我的指导教师张海华老师和张福老师。两周来，我时刻体会着两位老师严肃的科学态度，严谨的治学精神，精益求精的工作作风，不论天气有多么的炎热，都会在我们身边细心指导。在课外时间，我们不明白一些设计的问题和有关画图方面的问题时，每次去老师那里，老师都会在百忙之中给我们足够的时间去问问题，有时还会和我坐下来一起讨论设计的方案。当我的提出的方案不是经济实用的时候老师会细心讲解给予更好的意见。整个过程，两位老师都倾注了大量的心血。正是在老师科学、严谨的指导下，我的课程设计才能顺利进行，这篇论文也才得以顺利完成。两位老师不仅在学习上对我严格要求，在我们的思想行为上都给予了教育与指导。这次课程设计虽然我完成的不是很成熟，但是通过老师的帮助和自己的努力完成课程设计还是让我有一种自豪感，这是我自己真的去思考，设计，查询资料得来的成果。在这次课程设计结束的时候，我感到有一种轻松感，不是因为课程设计不用再做了，而是因为我从这次课程设计中获得了知识，有所学、有所用。更加知道我们将来能做什么，会做什么，该做什么。让我们对行业有了了解，让我们对自己的未来有了规划。感谢两位老师的细心指导！参考文献1 作者：吴宗泽，罗圣国，书名机械设计课程设计手册，出版者：高等教育出版社，出版年：1999，引用部分起止页：3746。2 作者：李庆余，书名机械制造装备设计，出版者：机械工业出版社，出版年：2008年，版次：2版 3 作者：张海华，书名机械制造装备设计指导书，出版者：机械工程系，引用部分起止页：4446页。4 作者：薛源顺，书名机床夹具图册，出版者：机械工业出版社，出版年2003年，版次：1版18序言机械制造工艺学课程设计是在我们学完了大学的全部基础课，技术基础课以及大部分专业课之后进行的。这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的总复习，也是一次理论联系实际的训练，因此，它在我们四年的大学生活中占有重要的地位。就我个人而言，我希望能通过这次课程设计对自己末来将从事的工作进行一次适应性训练，从中锻炼自己分析问题，解决问题的能力，为今后参加祖国的“四化”建设打下一个良好的基础。由于能力所限，设计尚有许多不足之处，恳请老师给予指导。一、零件的分析（一）零件的作用题目所给的零件是CA6140车床的拨叉。它位于车床变速机构中，主要起换挡，使主轴回转运动按照工作者的要求工作，获得所需的速度和扭矩的作用。（二）零件的工艺分析拨叉是一个很重要的零件，因为其零件尺寸比较小，结构形状较复杂，其加工内花键的精度要求较高，此外还有上端面要求加工，对精度要求也很高。其底槽侧边与花键孔中心轴有垂直度公差要求，上端面与花键孔轴线有平行度要求。因为其尺寸精度、几何形状精度和相互位置精度，以及各表面的表面质量均影响机器或部件的装配质量，进而影响其性能与工作寿命，因此它们的加工是非常关键和重要的。（三）零件的工艺要求一个好的结构不但要应该达到设计要求，而且要有好的机械加工工艺性，也就是要有加工的可能性，要便于加工，要能够保证加工质量，同时使加工的劳动量最小。而设计和工艺是密切相关的，又是相辅相成的。设计者要考虑加工工艺问题。工艺师要考虑如何从工艺上保证设计的要求。其加工有四组加工：内花键孔；粗精铣上端面；粗精铣18H11底槽；钻、铰2-M8通孔，并攻丝。（1）以为主要加工面，拉内花键槽，槽数为6个，其粗糙度要求是底边，侧边，内孔粗糙度。（2）另一组加工是粗精铣上端面，表面粗糙度要求为。（3）第三组为粗精铣18H11底槽，该槽的表面粗糙度要求是两槽边，槽底的表面粗糙度要求是。（4）钻并攻丝2-M8。（四）毛坯的选择拨叉毛坯选择金属型浇铸，因为生产率很高，所以可以免去每次造型。单边余量一般在，结构细密，能承受较大的压力，占用生产的面积较小。并且此零件为中批或大批生产。二、工艺规程设计（一）工艺加工过程由以上分析可知。该拨叉零件的主要加工表面是平面、内花键和槽系。一般来说，保证平面的加工精度要比保证内花键的加工精度容易。因此，对于拨叉来说，加工过程中的主要问题是保证内花键的尺寸精度及位置精度，处理好内花键和平面之间的相互关系以及槽的各尺寸精度。由上工艺分析知，上端面与槽边均与花键轴有位置度公差，所以，保证内花键高精度是本次设计的重点、难点。（二）确定各表面加工方案一个好的结构不但应该达到设计要求，而且要有好的机械加工工艺性，也就是要有加工的可能性，要便于加工，要能保证加工的质量，同时是加工的劳动量最小。设计和工艺是密切相关的，又是相辅相成的。对于设计拨叉的加工工艺来说，应选择能够满足内花键加工精度要求的加工方法及设备。除了从加工精度和加工效率两方面考虑以外，也要适当考虑经济因素。在满足精度要求及生产率的条件下，应选择价格较底的机床。1、在选择各表面、内花键及槽的加工方法时，要综合考虑以下因素（1）要考虑加工表面的精度和表面质量要求，根据各加工表面的技术要求，选择加工方法及分几次加工。（2）根据生产类型选择，在大批量生产中可专用的高效率的设备。在单件小批量生产中则常用通用设备和一般的加工方法。（3）考虑被加工材料的性质。（4）考虑工厂或车间的实际情况，同时也应考虑不断改进现有加工方法和设备，推广新技术，提高工艺水平。（5）此外，还要考虑一些其它因素，如加工表面物理机械性能的特殊要求，工件形状和重量等。选择加工方法一般先按这个零件主要表面的技术要求选定最终加工方法。再选择前面各工序的加工方法。2、上端面与孔的加工（1）查简明机械加工工艺手册表5-3平面加工方案可以确定，上端面的加工方案为：粗铣精铣，经济加工精度等级，加工表面粗糙度为6.30.8um，适用于一般不淬硬的平面（端铣的粗糙度可以较小）。（2）加工内花键前的预制孔加工查简明机械加工工艺手册表5-2孔加工方案，由于预制孔的精度为H12，所以确定预制孔的加工方案为：一次钻孔，由于在拉削过程中才能保证预制孔表面精度，所以，在加工内花键前预制孔的精度可适当降低。（3）内花键的加工通过拉刀实现花键的加工，由于拉削的精度高，所以能满足花键表面精度，同时也能保证预制孔表面精度。（4）2-M8螺纹孔的加工加工方案为：钻，攻丝。（三）确定定位基准1、粗基准的选择选择粗基准时，考虑的重点是如何保证各加工表面有足够的余量，使不加工表面与加工表面间的尺寸、位置符合图纸要求。粗基准选择应当满足以下要求：（1）粗基准的选择应以加工表面为粗基准。目的是为了保证加工面与不加工面的相互位置关系精度。如果工件上表面上有好几个不需加工的表面，则应选择其中与加工表面的相互位置精度要求较高的表面作为粗基准。以求壁厚均匀、外形对称、少装夹等。（2）选择加工余量要求均匀的重要表面作为粗基准。例如：机床床身导轨面是其余量要求均匀的重要表面。因而在加工时选择导轨面作为粗基准，加工床身的底面，再以底面作为精基准加工导轨面。这样就能保证均匀地去掉较少的余量，使表层保留而细致的组织，以增加耐磨性。（3）应选择加工余量最小的表面作为粗基准。这样可以保证该面有足够的加工余量。（4）应尽可能选择平整、光洁、面积足够大的表面作为粗基准，以保证定位准确夹紧可靠。有浇口、冒口、飞边、毛刺的表面不宜选作粗基准，必要时需经初加工。（5）粗基准应避免重复使用，因为粗基准的表面大多数是粗糙不规则的。多次使用难以保证表面间的位置精度。要从保证孔与孔、孔与平面、平面与平面之间的位置，能保证拨叉在整个加工过程中基本上都能用统一的基准定位。从拨叉零件图分析可知，选择拨叉的后端面作为拨叉加工粗基准。2、精基准的选择精基准选择的原则（1）基准重合原则。即尽可能选择设计基准作为定位基准。这样可以避免定位基准与设计基准不重合而引起的基准不重合误差。（2）基准统一原则，应尽可能选用统一的定位基准。基准的统一有利于保证各表面间的位置精度，避免基准转换所带来的误差，并且各工序所采用的夹具比较统一，从而可减少夹具设计和制造工作。例如：轴类零件常用顶针孔作为定位基准。车削、磨削都以顶针孔定位，这样不但在一次装夹中能加工大多书表面，而且保证了各外圆表面的同轴度及端面与轴心线的垂直度。（3）互为基准的原则。选择精基准时，有时两个被加工面，可以互为基准反复加工。例如：对淬火后的齿轮磨齿，是以齿面为基准磨内孔，再以孔为基准磨齿面，这样能保证齿面余量均匀。自为基准原则。有些精加工或光整加工工序要求余量小而均匀，可以选择加工表面本身为基准。例如：磨削机床导轨面时，是以导轨面找正定位的。此外，像拉孔在无心磨床上磨外圆等，都是自为基准的例子。此外，还应选择工件上精度高。尺寸较大的表面为精基准，以保证定位稳固可靠。并考虑工件装夹和加工方便、夹具设计简单等。要从保证孔与孔、孔与平面、平面与平面之间的位置，能保证拨叉在整个加工过程中基本上都能用统一的基准定位。从拨叉零件图分析可知，它的内花键槽，适于作精基准使用。选择精基准的原则时，考虑的重点是有利于保证工件的加工精度并使装夹准。（四）工艺路线的拟订对于大批量生产的零件，一般总是首先加工出统一的基准。拨叉的加工的第一个工序也就是加工统一的基准。具体安排是：先加工预制孔，再以预制孔定位粗、精加工拨叉上端面、底槽、M8螺纹孔及锥孔。后续工序安排应当遵循粗精分开和先面后孔的原则。1、工序的合理组合确定加工方法以后，就按生产类型、零件的结构特点、技术要求和机床设备等具体生产条件确定工艺过程的工序数。确定工序数的基本原则：（1）工序分散原则工序内容简单，有利选择最合理的切削用量。便于采用通用设备。简单的机床工艺装备。生产准备工作量少，产品更换容易。对工人的技术要求水平不高。但需要设备和工人数量多，生产面积大，工艺路线长，生产管理复杂。（2）工序集中原则工序数目少，工件装，夹次数少，缩短了工艺路线，相应减少了操作工人数和生产面积，也简化了生产管理，在一次装夹中同时加工数个表面易于保证这些表面间的相互位置精度。使用设备少，大量生产可采用高效率的专用机床，以提高生产率。但采用复杂的专用设备和工艺装备，使成本增高，调整维修费事，生产准备工作量大。一般情况下，单件小批生产中，为简化生产管理，多将工序适当集中。但由于不采用专用设备，工序集中程序受到限制。结构简单的专用机床和工夹具组织流水线生产。加工工序完成以后，将工件清洗干净。清洗是在的含0.4%1.1%苏打及0.25%0.5%亚硝酸钠溶液中进行的。清洗后用压缩空气吹干净。保证零件内部杂质、铁屑、毛刺、砂粒等的残留量不大于。2、工序的集中与分散制订工艺路线时，应考虑工序的数目，采用工序集中或工序分散是其两个不同的原则。所谓工序集中，就是以较少的工序完成零件的加工，反之为工序分散。（1）工序集中的特点工序数目少，工件装，夹次数少，缩短了工艺路线，相应减少了操作工人数和生产面积，也简化了生产管理，在一次装夹中同时加工数个表面易于保证这些表面间的相互位置精度。使用设备少，大量生产可采用高效率的专用机床，以提高生产率。但采用复杂的专用设备和工艺装备，使成本增高，调整维修费事，生产准备工作量大。（2）工序分散的特点工序内容简单，有利选择最合理的切削用量。便于采用通用设备。简单的机床工艺装备。生产准备工作量少，产品更换容易。对工人的技术要求水平不高。但需要设备和工人数量多，生产面积大，工艺路线长，生产管理复杂。工序集中与工序分散各有特点，必须根据生产类型。加工要求和工厂的具体情况进行综合分析决定采用那一种原则。一般情况下，单件小批生产中，为简化生产管理，多将工序适当集中。但由于不采用专用设备，工序集中程序受到限制。结构简单的专用机床和工夹具组织流水线生产。由于近代计算机控制机床及加工中心的出现，使得工序集中的优点更为突出，即使在单件小批生产中仍可将工序集中而不致花费过多的生产准备工作量，从而可取的良好的经济效果。3、加工阶段的划分零件的加工质量要求较高时，常把整个加工过程划分为几个阶段：（1）粗加工阶段粗加工的目的是切去绝大部分多余的金属，为以后的精加工创造较好的条件，并为半精加工，精加工提供定位基准，粗加工时能及早发现毛坯的缺陷，予以报废或修补，以免浪费工时。粗加工可采用功率大，刚性好，精度低的机床，选用大的切前用量，以提高生产率、粗加工时，切削力大，切削热量多，所需夹紧力大，使得工件产生的内应力和变形大，所以加工精度低，粗糙度值大。一般粗加工的公差等级为IT11IT12。粗糙度为Ra=80100m。（2）半精加工阶段半精加工阶段是完成一些次要面的加工并为主要表面的精加工做好准备，保证合适的加工余量。半精加工的公差等级为IT9IT10。表面粗糙度为Ra=101.25m。（3）精加工阶段精加工阶段切除剩余的少量加工余量,主要目的是保证零件的形状位置几精度,尺寸精度及表面粗糙度,使各主要表面达到图纸要求.另外精加工工序安排在最后,可防止或减少工件精加工表面损伤。精加工应采用高精度的机床小的切前用量，工序变形小，有利于提高加工精度精加工的加工精度一般为IT6IT7，表面粗糙度为Ra101.25m。（4）光整加工阶段对某些要求特别高的需进行光整加工，主要用于改善表面质量，对尺度精度改善很少。一般不能纠正各表面相互位置误差，其精度等级一般为IT5IT6,表面粗糙度为Ra1.250.32m。此外，加工阶段划分后，还便于合理的安排热处理工序。由于热处理性质的不同，有的需安排于粗加工之前，有的需插入粗精加工之间。但须指出加工阶段的划分并不是绝对的。在实际生活中，对于刚性好，精度要求不高或批量小的工件，以及运输装夹费事的重型零件往往不严格划分阶段，在满足加工质量要求的前提下，通常只分为粗、精加工两个阶段，甚至不把粗精加工分开。必须明确划分阶段是指整个加工过程而言的，不能以某一表面的加工或某一工序的性质区分。例如工序的定位精基准面，在粗加工阶段就要加工的很准确，而在精加工阶段可以安排钻小空之类的粗加工。4、加工工艺路线方案的比较在保证零件尺寸公差、形位公差及表面粗糙度等技术条件下，成批量生产可以考虑采用专用机床，以便提高生产率。但同时考虑到经济效果，降低生产成本，拟订两个加工工艺路线方案。见下表：表1.1加工工艺路线方案比较表工序号方案方案工序内容定位基准工序内容定位基准010前后端面底面和侧面前后端面底面和侧面020钻预制孔底面和侧面钻预制孔底面和侧面030粗、精铣上端面已加工预制孔和侧面拉内花键 25H7已加工预制孔和侧面040粗、精铣18H11底槽已加工预制孔和侧面粗、精铣18H11底槽内花键和侧面050钻2-M8、锥孔，通孔，攻丝已加工预制孔和侧面粗、精铣上端面内花键和侧面060拉内花键 25H7已加工预制孔和侧面钻2-M8、锥孔，通孔，攻丝内花键和侧面070去毛刺，清洗去毛刺，清洗080检验检验加工工艺路线方案的论证：方案、主要区别在于在加工上端面及以下工序时，所选定位基准不同，方案选用预制孔为主要定位基准，方案选用花键作主要定位基准，考虑到花键的加工精度最高，并且防止钻孔时对花键的表面精度有所损坏，所以选择第一种加工方案。由以上分析：方案为合理、经济的加工工艺路线方案。具体的工艺过程如下表：表1.2加工工艺过程表工序号工种工作内容说明010铸造金属型浇铸铸件毛坯尺寸：长：宽：高：预制孔、底槽不铸出020热处理退火去应力退火030铣前后端面专用夹具装夹；立式升降台铣床（X5032）040钻钻预制孔专用夹具装夹；立式钻床（）050铣粗、精铣上端面专用夹具装夹；立式升降台铣床（X5032）060铣铣底槽18H11，深35mm专用夹具装夹；立式升降台铣床（X5032）070钻、铰、攻丝钻通孔6.7mm攻M8螺纹专用夹具装夹；摇臂钻床组合攻丝机080拉拉内花键专用夹具装夹；卧式拉床（L6120）090去毛刺清洗100检验入库（五）拨叉的偏差，加工余量，工序尺寸及毛坯尺寸的确定拨叉的制造采用的是金属型浇铸，其材料是HT200，生产类型为中大批量生产，采用铸造毛坯。1、毛坯的结构工艺要求（1）拨叉为铸造件，对毛坯的结构工艺有一定要求：、铸件的壁厚应合适、均匀，不得有突然变化。、铸造圆角要适当，不得有尖棱、尖角。、铸件的结构要尽量简化，并要有合理的起模斜度，以减少分型面、型芯。并便于起模。、加强肋的厚度和分布要合理，以免冷却时铸件变形或产生裂纹。、铸件的选材要合理，应有较好的可铸性。（2）设计毛坯形状、尺寸还应考虑到：、各加工面的几何形状应尽量简单。、工艺基准以设计基准相一致。、便于装夹、加工和检查。、结构要统一，尽量使用普通设备和标准刀具进行加工。在确定毛坯时，要考虑经济性。虽然毛坯的形状尺寸与零件接近，可以减少加工余量，提高材料的利用率，降低加工成本，但这样可能导致毛坯制造困难，需要采用昂贵的毛坯制造设备，增加毛坯的制造成本。因此，毛坯的种类形状及尺寸的确定一定要考虑零件成本的问题但要保证零件的使用性能。在毛坯的种类形状及尺寸确定后，必要时可据此绘出毛坯图。2、拨叉的偏差计算（1）预制孔及花键孔的偏差及加工余量计算加工预制孔时，由于铸造是没铸出，且为一次钻出，通过拉削后保证花键尺寸，预制孔尺寸，查机械加工工艺手册表2.3-54，得花键拉削余量为0.70.8mm，取0.8mm，即预制孔加工到，一次拉削到设计要求，查机械加工工艺手册表1.12-11，得花键偏差为（2）拨叉上端面的偏差及加工余量计算根据工序要求，其加工分粗、精铣加工。各工步余量如下：粗铣：参照机械加工工艺手册第1卷表3.2-23。其余量值规定为，现取。表3.2-27粗铣平面时厚度偏差取。精铣：参照机械加工工艺手册表2.3-59，其余量值规定为。铸造毛坯的基本尺寸为根据机械加工工艺手册表2.3-11,铸件尺寸公差等级选用CT7，再查表2.3-9可得铸件尺寸公差为毛坯的名义尺寸为：毛坯最小尺寸为：毛坯最大尺寸为：粗铣后最大尺寸为：粗铣后最小尺寸为：精铣后尺寸与零件图尺寸相同，即保证尺寸72mm，表面与花键轴的平行度公差为0.1mm。（3）18H11（）槽偏差及加工余量：铸造时槽没铸出，参照机械加工工艺师手册表21-5，得粗铣其槽边双边机加工余量2Z=2.0mm，槽深机加工余量为2.0mm，再由参照参考文献1表21-5的刀具选择可得其极限偏差：粗加工为，精加工为。粗铣两边工序尺寸为：；粗铣后毛坯最大尺寸为：；粗铣后毛坯最小尺寸为：16+0=16mm；粗铣槽底工序尺寸为：33mm；精铣两边工序尺寸为：，已达到其加工要求：。（4）、2-M8螺纹偏差及加工余量：参照机械加工工艺手册表2.2-2，2.2-25,2.3-13和互换性与技术测量表1-8，可以查得：钻孔的精度等级：，表面粗糙度，尺寸偏差是查机械加工工艺手册表2.3-47，表2.3-48，表2.3-71。确定工序尺寸及加工余量为：加工该组孔的工艺是：钻攻丝钻孔：攻丝：攻2-M8螺纹孔。（六）确定切削用量及基本工时（机动时间）工序1：铣削前后端面机床：立式升降台铣床（X5032）刀具：查金属机械加工工艺人员手册表10-40，选高速钢镶齿套式面铣刀，加工到前后端面的距离为80mm。每齿进给量：根据金属机械加工工艺人员手册表14-69，取。铣削速度：查金属机械加工工艺人员手册表14-71得
