摘    要

　　　随着改革开放的不断深入，经济建设和人民生活对冷藏汽车的需求越来越来迫切，使用的覆盖面越来越来广泛，需求量也越来越来大。方便灵活的冷藏汽车在我国冷藏运输中扮演了越来越重要的角色。冷藏保温汽车是冷藏运输用的专用汽车，用来运输易腐货物和对温度有特殊要求的货物。本设计以一汽解放悍威J5M汽车二类底盘为基础，改装设计为大型冷藏汽车，该车冷藏箱通过焊接安装在副车架上。冷藏车厢既有隔热保温作用，又安装有制冷机组制冷，满足冷藏车的冷藏温度-4℃的设计要求。运输途中压缩机通过皮带由发动机驱动。

关键词：冷藏运输；冷藏保温汽车；专用汽车；隔热保温；制冷机组

ABSTRACT

　　　With the continuous deepening of reform and opening up, economic construction and people's growing demand for refrigerated vehicles to pressing to use more and more extensive coverage, demand is also growing to large. Convenient and flexible in our refrigerated transport refrigerated vehicles play an increasingly important role. Refrigerated vehicles are used in special refrigerated transport vehicles used to transport perishable goods and have special requirements on the temperature of the goods. The design FAW Hanwei J5M two types of chassis-based vehicles, modified design for large refrigerated cars, car refrigerator mounted by welding on the subframe. The role of both thermal insulation cold storage compartment, and a refrigeration unit installed refrigeration, refrigerated trucks to meet the temperature of -4 ℃ refrigeration design requirements. Transit through the belt by the engine-driven compressor.

Key words：Refrigerated Transport; Refrigerated vehicles; Special Vehicle Design; Insulation; Refrigeration unit

目    录

摘    要I

AbstractII

第1章 绪    论1

1.1 改装冷藏汽车的目的和意义1

1.2 国内外现状及发展前景2

1.2.1 国内外发展现状2

1.2.2 冷藏汽车的发展前景3

1.3 课题主要内容3

第2章 总布置方案及二类底盘参数5

2.1 整车总布置5

2.2 二类底盘参数5

2.3 本章小结7

第3章 车厢设计8

3.1 车厢尺寸参数的确定8

3.1.1 车厢外廓尺寸8

3.1.2 车厢内尺寸8

3.2 车厢结构与设计8

3.2.1 车厢骨架结构设计8

3.2.2 蒙皮的设计11

3.2.3 隔热车厢的结构型式11

3.2.4 隔热层材料选择和设计12

3.3 车厢后门、密封条的设计13

3.3.1 车厢后门的设计13

3.3.2 密封条的设计13

3.4 热平衡计算14

3.5 本章小结16

第4章 副车架的设计17

4.1 副车架设计17

4.2 本章小结21

第5章 制冷机组的选择与布置22

5.1 蒸汽压缩式制冷装置介绍22

5.1.1 制冷基本原理22

5.1.2 制冷剂23

5.2 制冷系统各装置的选择27

5.2.1 冷凝器的选择27

5.2.2 蒸发器的选择28

5.3 制冷系统各装置的布置28

5.3.1 冷凝器的布置28

5.3.2 蒸发器的布置28

5.4 本章小结28

第6章 锁门机构29

6.1 车厢门锁29

6.2 车厢门铰链29

6.3 本章小结30

第7章 整车性能分析31

7.1 汽车动力性能分析31

7.1.1 基本参数的确定31

7.1.2 汽车的行驶方程式32

7.1.3 汽车动力性能计算35

7.2 燃油经济性计算37

7.3 整车稳定性分析38

7.3.1 空载质心高度的计算38

7.3.2 空载侧倾角的计算38

7.4 本章小结39

结　　论40

参考文献41

致　　谢42

附　　录43

绪    论

改装冷藏汽车的目的和意义

　　　冷藏保温车主要用来运输易腐或对温度有特定要求的货物，目前，国内外冷藏保温车辆朝着多品种、系列化、小批量生产方向发展。科学合理的设计冷藏保温车的制冷系统、隔热车厢及相关附件、可有效的保证冷藏运输质量，降低能耗，降低运输成本，提高运输效益。对于需要近距离冷藏运输的货物,小型冷藏保温车轻便,灵活的特点便能过完成.对于需要远距离冷藏运输的货物,大中型的冷藏保温车边应运而生,它具有载重量大,运营成本低等优点.因此,开展本课题的设计与研究有重要意义。

　　　据联合国粮农组织估计，目前世界各国农牧业每年生产的各种食品达30多亿吨，其中肉、鱼、蛋、奶、水果和蔬菜等易腐食品有10亿多吨。这些食品中约有20%因运输不当而腐烂变质。我国是农牧业生产大国，肉类、水产类和鸡蛋等产品的产销量均居世界首位，分别占世界总产量的25.13%、17.98%、和42.85%。目前，我国肉类食品年产量约5600万吨，速冻食品850万吨、乳制品800万吨，还有每年约4000万吨的水产品以及大量的蔬菜都需要冷藏运输。在发达国家，上述产品的冷藏运输率都已超过50%，其中美国、日本、西欧等国家和地区超过80%，而我国只有15%。相对于一些发达国家，我国易腐食品的消费水平还不高，而且冷藏运输率偏低，致使每年约有100万吨的水果腐烂变质或贬值处理；捕捞的鱼类每年也有40万吨左右烂掉。有关部门估计，我国易腐食品的损耗和浪费每年高达10多亿元。

　　　随着我国社会经济的飞速发展 人民生活水平不断提高 食品供给对时效和品质的要求越来越高 尤其对易腐货物输运更是提出所谓的“3T 原则”（Time —贮藏和流通时间 Temperature —相宜的温度 Tolerance —耐贮藏性）。冷藏保温汽车的经济意义在于保证货物的运输质量，避免易腐货物在运输过程中腐烂变质而受到经济损失。食品的生产、加工、保管、贮藏、运输及销售分配与人民生活密切相关，食品冷藏链的各个环节都与人民生活休戚相关。据联合国粮农组织估计，目前世界各国农牧业每年生产食品三十多亿吨，其中易腐食品约占三分之一，这些食品在流通过程中腐烂变质不堪食用的有2～3亿吨。我国人民易腐食品的消费水品并不高，但损耗和浪费也十分惊人，肉类、水产、禽蛋、水果、蔬菜等每年都有大量腐烂损失，有的是在产地变质，有的在流通过程中遭受损失。外贸方面也有食品运到口岸后因质量不符要求而被退回内销造成大量经济损失的情况。建立和完善食品冷藏链就能大大减少和基本避免这类损失。

　　　冷藏保温汽车由于适用范围广、机动性强、中转环节和装卸次数少、可实行门对门运输等优越性而在冷藏运输中占有极为重要的地位，成为食品冷藏链中不可缺少的运输环节。与其它冷藏运输方式比较，公路冷藏运输的经济效益主要有“运距效益”、“时间效益”和“运输质量效益”。“运距效益”是指汽车运输其运距往往小于铁路运输或水路运输的运距；汽车运输速度比水路快，又不像铁路运输需要多次装卸转运、编组待运，其送达时间一般都比水路、铁路短，即具有较高的“时间效益”；汽车冷藏运输装卸次数和中转环节少，就减少了易腐货物因装卸和中转贮藏时碰伤及货温升高造成的损耗，具有十分明显的“运输质量效益”。以前人们经常只考虑运价和运输成本，其实这是远为不够的，还必须考虑货损、送达时间、能耗、投资经济效益等因素，即应综合考虑运方和货方的利益，更需考虑广泛的社会效益。我国以前常用敞车和篷车类普通货车来运输易腐食品，包括运输鲜冻鱼肉，不仅造成食品大量腐烂变质，而且使食品遭到污染，影响食用者的健康，也给国家造成大量经济损失。1982年我国颁布了《食品卫生法》，明文规定易腐食品的运输条件，这是从法律上肯定了冷藏运输的重要意义。

国内外现状及发展前景

国内外发展现状

　　　冷藏保温汽车是冷藏运输用的专用汽车，用来运输易腐货物和对温度有特殊要求的货物。冷藏保温汽车是重要的公路冷藏运输工具。对冷藏保温汽车的基本功能要求就是在任何外界条件下，均能保持货物在整个运输过程中不致腐败变质。

　　　随着改革开放的不断深入，经济建设和人民生活对冷藏汽车的需求越来越来迫切，使用的覆盖面越来越来广泛，需求量也越来越来大。方便灵活的冷藏汽车在我国冷藏运输中扮演了越来越重要的角色。据预测，2006-2010年，我国公路冷藏运输的年运量将从1767万吨增加到2185万吨，年均增长7％；公路冷藏运输的运量占冷藏货物运输总量也将从25 ％增长到30％。与此同时，我国冷藏汽车的需求量也将大幅增长，中型车将有很大部分被轻、微型和重型车所取代，液氮、二氧化碳、蓄冷板等新型制冷方式的新能源冷藏车会越来越受欢迎 。从市场需求的角度观察冷藏车行业，2002-2008年，冷藏汽车每年卖出约4000多辆，预计最近几年年需求量保持在4000至5000辆以上。冷藏汽车的需求量年均增长率约在8%-12%之间，专家预测，随着对冷藏车用途及使用性能的要求越来越多及越来越高，冷藏车的生产朝着多品种、小批量的方向发展已成为必然趋势。中型车将有很大部分被轻、微型和重型车所取代。

　　　欧美国家冷藏保温汽车发展较早，目前已成为专用汽车的主要种类之一。美国近期保温车约占全国载货汽车保有量的0.8%，还有冷藏保温挂车和半挂车，占其总数的9.7%。法国现有冷藏保温汽车挂车和半挂车占全国运输汽车总数的1%。德国冷藏保温汽车、半挂车占全国运输汽车总数的2%。英国冷藏保温汽车占全国货运汽车总数的2.8%。目前日本年产冷藏保温汽车二至三万辆，保有量近九万辆。俄罗斯冷藏保温汽车约占货运汽车的2.3%。欧美日本冷藏保温汽车结构工艺先进，并十分重视性能试验。欧洲很早便已建立了冷藏运输工具的试验基地和试验中心，比较著名的有奥地利维也纳亚森纳尔试验站、意大利的帕多瓦和罗马试验站、德国的慕尼黑试验站和法国的安东尼试验站。

冷藏汽车的发展前景

　　　国内冷藏保温车的保有量约有40000辆，但与美国、日本等发达国家相比，明显不足。上世纪90年代初，美国冷藏汽车的保有量为16万辆，日本达12万辆。目前国内大量需要冷藏运输的货物还是靠普通车辆运输，所以冷藏保温车市场发展前景广阔，特别是最近几年各大城市菜篮子工程的启动以及各大食品企业，冷饮企业的速冻、保鲜食品的发展，将促进冷藏保温车辆需求的增长。

　　　近些年来，随着人们对环保、安全、效率和审美等方面要求的不断提高货车厢式化和厢式车专用化与多功能化的倾向已日见明显。厢式物流车有多种结构。如厢体结构有硬体的和软体的，有后对开门的和后卷帘门式的，有侧开门的和翼开门的，还有带液压升降尾板的，其用途也各有不同。由于肉类，速冻食品、冷饮、乳制品及水产品、蔬菜、鲜果类商品的总产量和运输量的增加，每年对冷藏车、保温车的需求量将达到4000~5000辆。

　　　冷藏运输是包括产地冷藏库、中转冷藏库、销售冷藏库（柜）以及冷藏运输设备等构成的“冷藏链”中的重要环节，冷藏保温汽车对于保证货物质量有着重大的经济意义。

课题主要内容

　　　改装设计一种冷藏汽车。总质量25000Kg，满足专用汽车相关设计要求。

二类汽车底盘选取

车厢与底盘连接结构设计

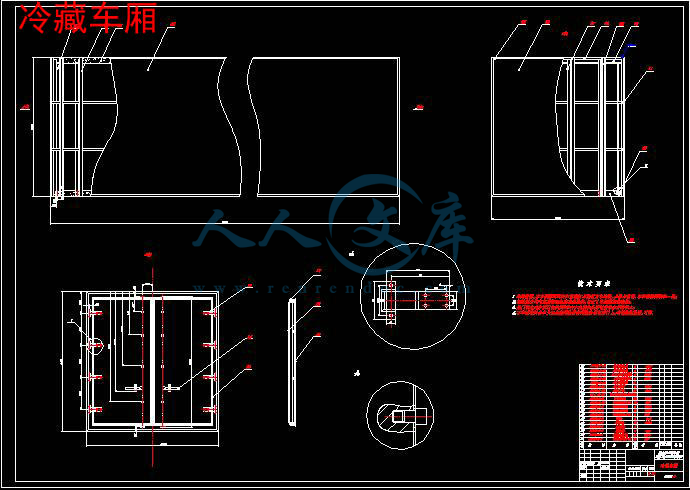

车厢设计

　　　（1）车厢尺寸参数确定；

　　　（2）车厢结构；

取力及制冷设计

锁门机构设计

总布置方案及二类底盘参数

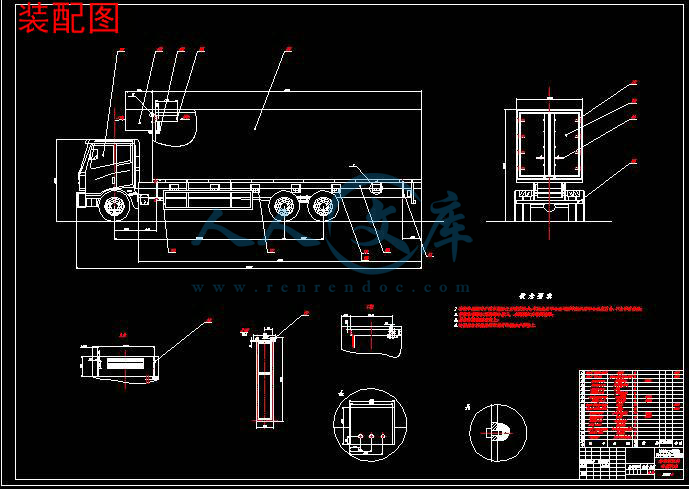

整车总布置

　　　冷藏汽车系由汽车二类底盘、隔热货厢和制冷（加热）装置组成。汽车底盘的吨级一般根据装载货物的质量以及隔热车厢的容积确定。

　　　机械制冷冷藏汽车的整车布置主要取决于选用的制冷机组结构型式及制冷机组主要部件(动力装置、压缩机、冷凝器和蒸发器等)的安装位置。

　　　按是否自带动力装置，制冷机组可分为独立式(自带动力装置)和非独立式(不带动力装置)两种。独立式制冷机组的动力装置多采用内燃机或电动机。其中，有的独立式制冷机组仅有一种动力装置；有的则既装有内燃机又装有电动机，以其中的一种为主，另一种作为备用，以提高制冷机组的工作可靠性。非独立式制冷机组本身虽无动力装置，但是可以方便地利用汽车发动机作为动力装置。取出动力方式一般有两种途径：一种是利用皮带传动，直接从发动机前端取出；另一种是利用变速器的取力窗口，从中间轴或倒挡轴上通过齿轮传动取出。
