ZZ1141H5315W型重型载货汽车离合器的设计

31页 15000字数+说明书+任务书+开题报告+7张CAD图纸【详情如下】

ZZ1141H5315W型重型载货汽车离合器的设计开题报告.doc

ZZ1141H5315W型重型载货汽车离合器的设计说明书.doc

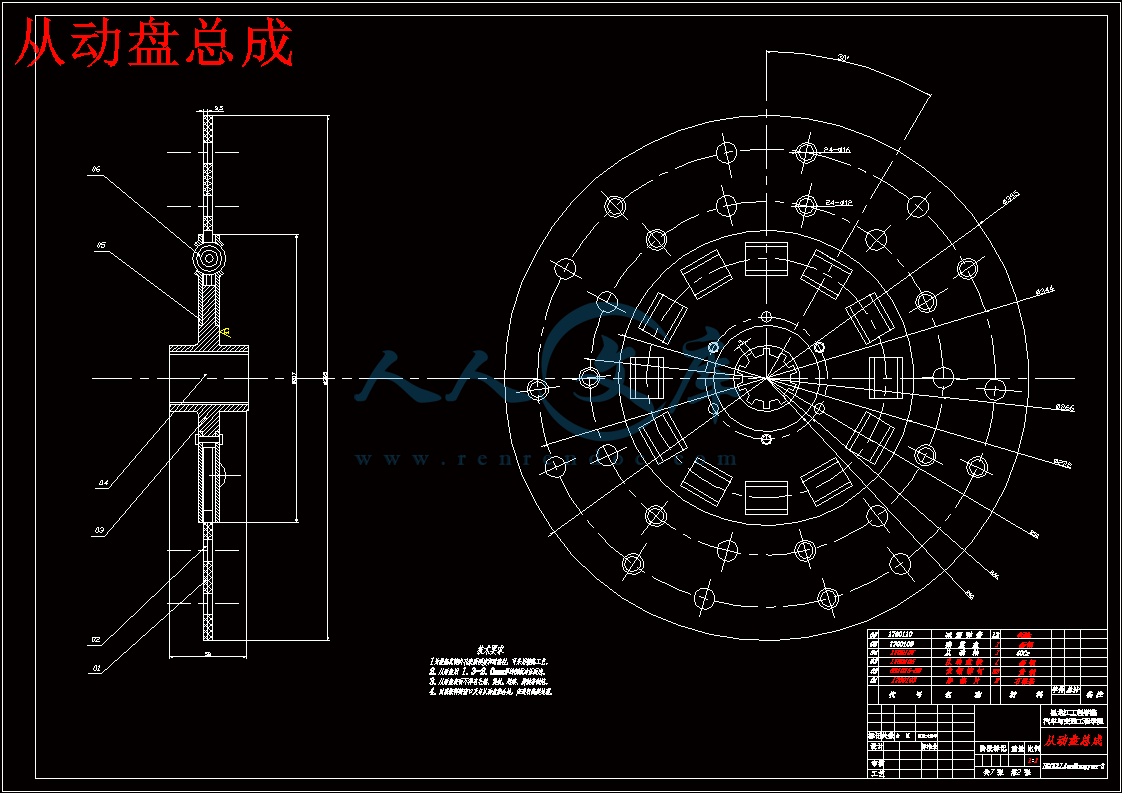

从动盘总成.dwg

从动盘毂.dwg

任务书.doc

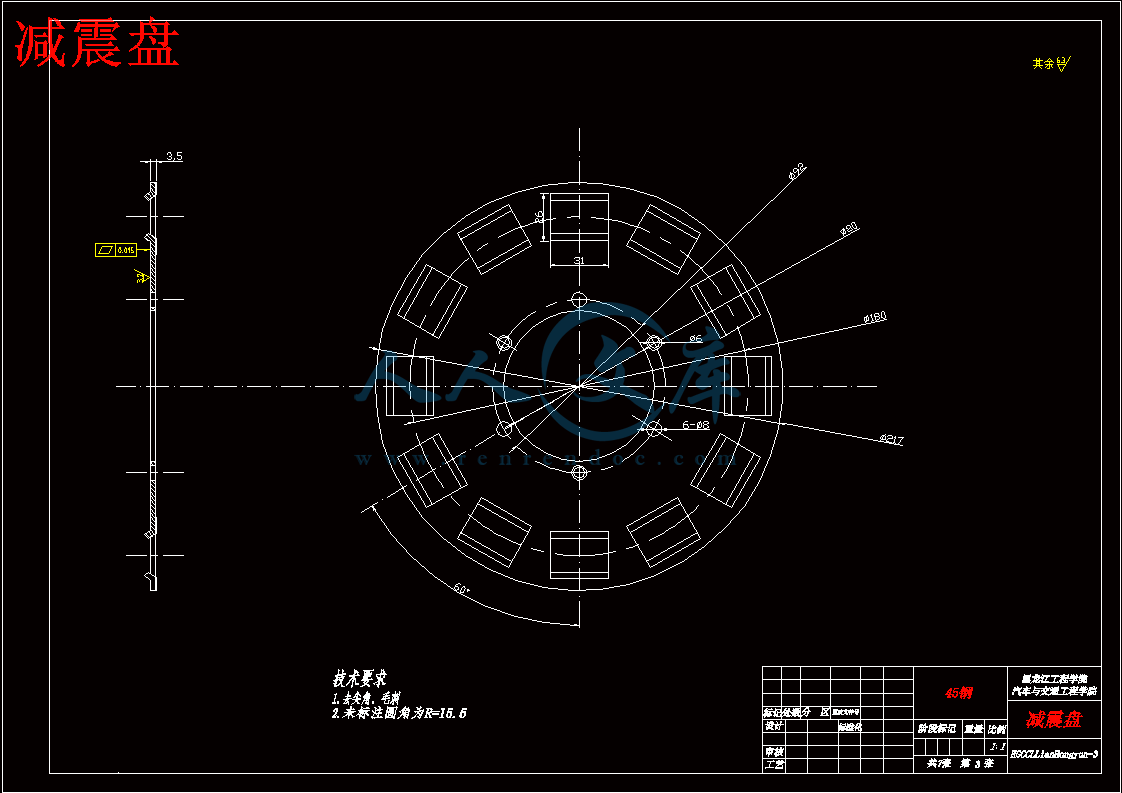

减震盘.dwg

压盘.dwg

指导记录.doc

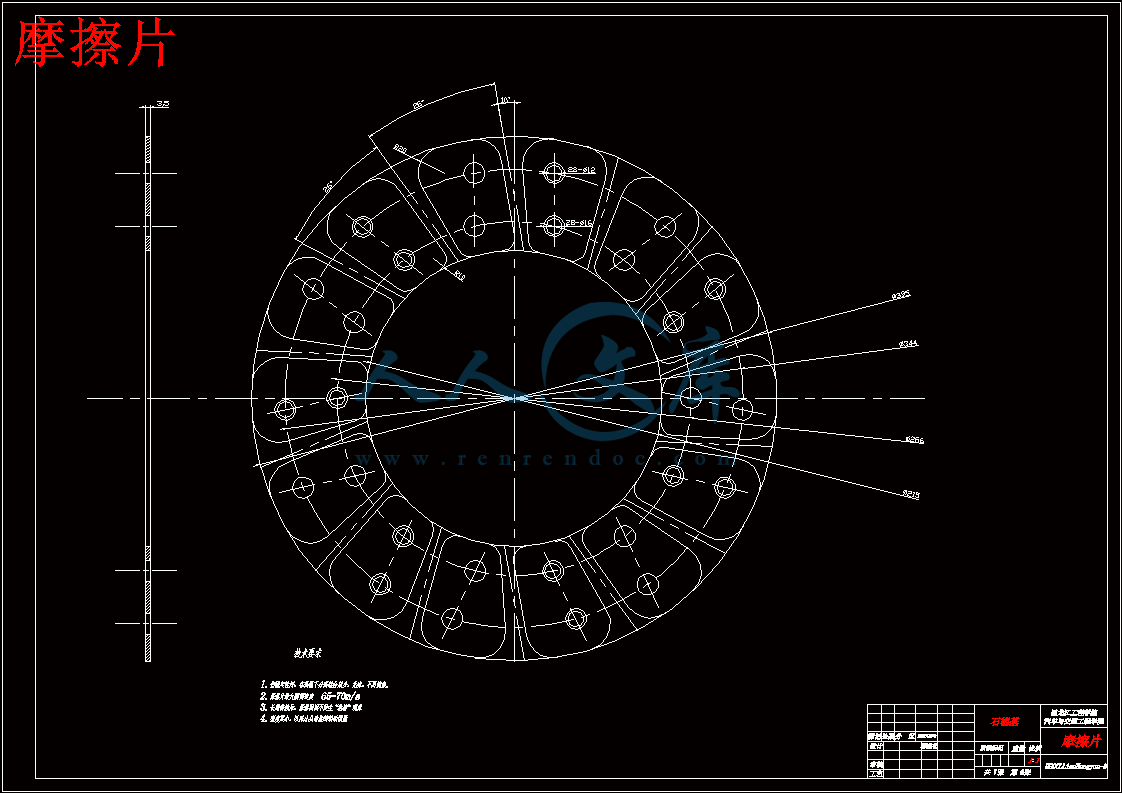

摩擦片.dwg

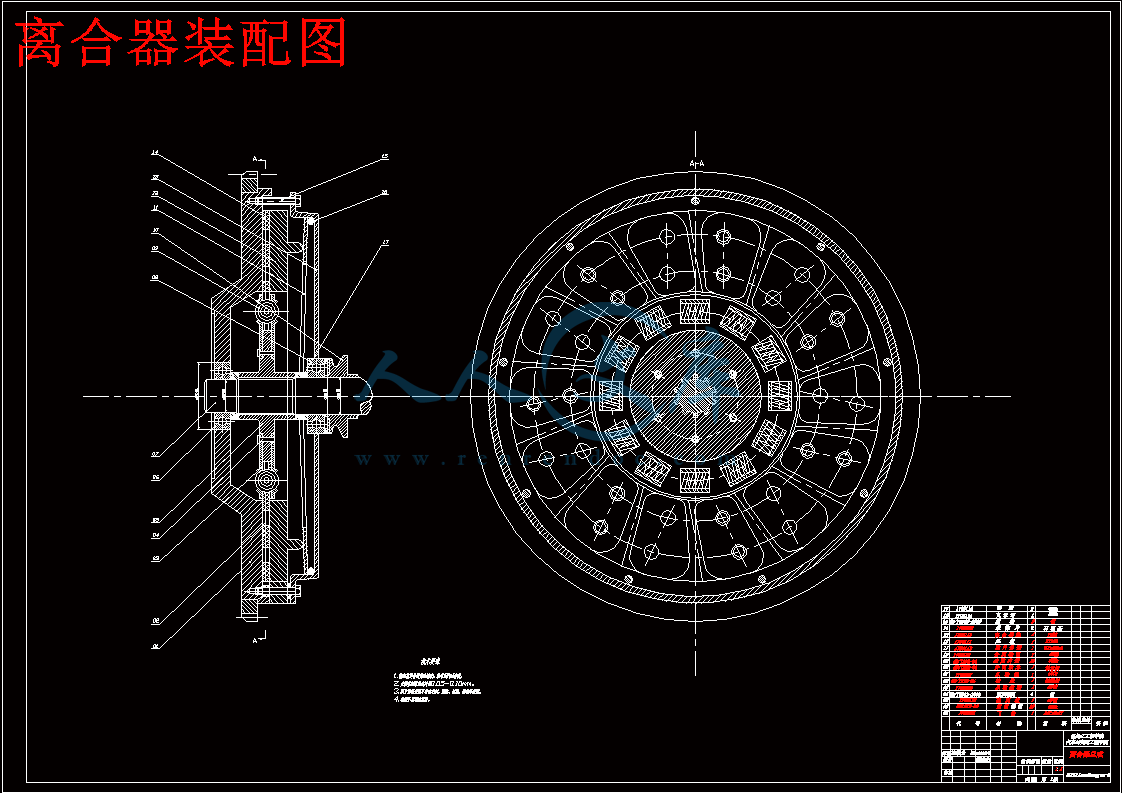

离合器装配图.dwg

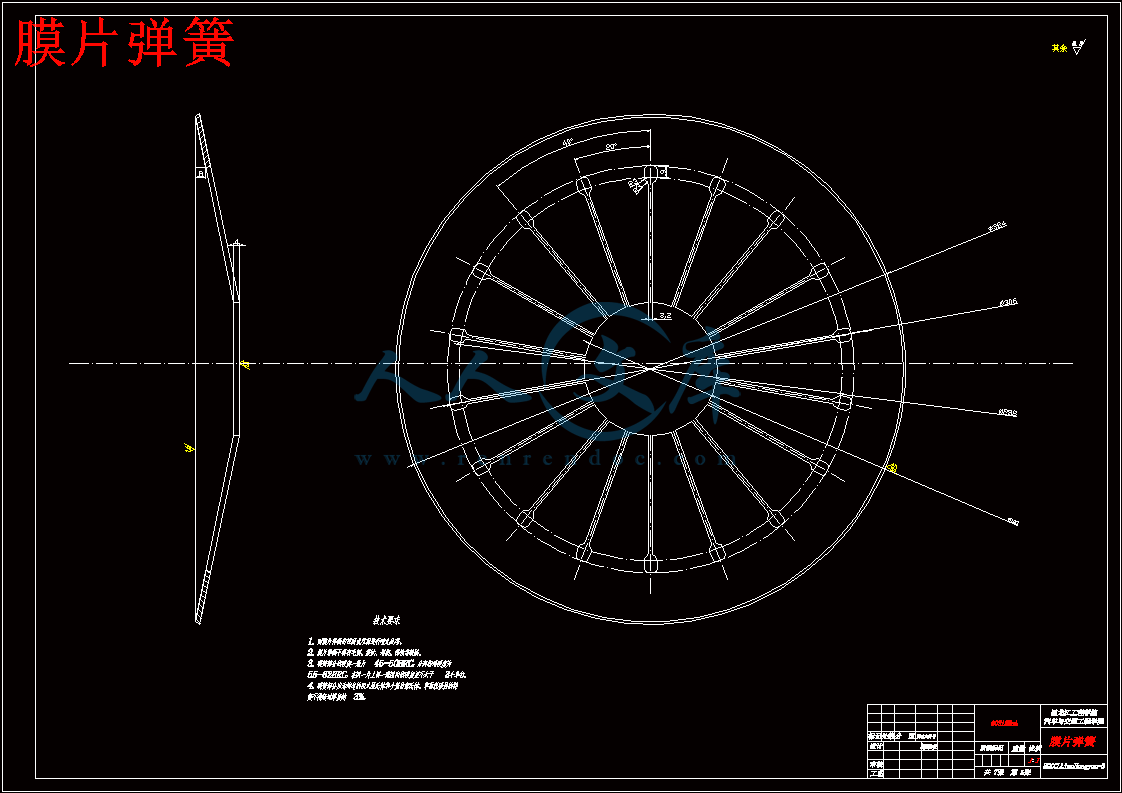

膜片弹簧.dwg

过程管理封皮.doc

过程管理材料.doc

摘要

　　　离合器是汽车传动系的一个重要部件，其设计的成功与否决定着车辆的动力性、平顺性、经济性等多方面的设计要求。设计出结构简单、工作可靠、造价低廉的离合器，能大大降低整车生产的总成本，推动汽车经济的发展。本文以ZZ1141H5315W型重型载货汽车为例，根据重型载货汽车离合器的设计要求和车辆动力传动系统自身的特点，通过参考多篇文献资料，以及国内外离合器设计手册，从经济性和实用性方面着手分析，对其做了详细的设计。

　　　该设计分别从离合器总体方案的选择、膜片弹簧的设计、从动盘总成的设计和离合器盖总成的计算设计着手，从而确定了离合器基本的结构类型并计算了各零部件的参数尺寸，经校核，符合结构设计要求。

关键词：离合器；传动系；重型载货汽车；总成；结构设计

ABSTRACT

　　　Clutch auto transmission system, its design is an important part of the success of the power, determines the vehicle smooth, economy, and other aspects of the design requirements. Design a simple structure, reliable operation and low cost, can greatly reduce the clutch atvproduce total cost, promote the development of car economy. Based on ZZ1141H5315W type heavy cargo cars for example, according to the heavy cargo clutch design requirements and vehicle power transmission system characteristic of oneself, through reference documents many articles, and domestic and foreign clutch design manual, from economy and practicability aspects of its analysis, to do a detailed design.

　　　This design separately from the clutch of choice, the overall design of diaphragm spring design, the design of the platen assembly and clutch cover assembly design to the calculation of, so as to determine the basic structure and the calculation of parts of the parameters, check with the size, structure the design requirements.　

Key words：The clutch; The transmission; Heavy cargo car; Assembly; Structure design

摘要I

AbstractII

第1章绪论1

1.1选题的依据、目的及意义1

1.2重型载货汽车离合器发展现状1

1.3主要设计内容3

第2章离合器总体方案的确定4

2.1离合器的功用及设计要求4

2.2离合器的类型5

2.3重型载货汽车原始参数6

2.4从动盘的选择6

2.5膜片弹簧离合器的结构形式选择7

2.6压盘的驱动方式7

2.7本章小结7

第3章膜片弹簧的设计8

3.1膜片弹簧主要参数的选择8

3.2约束条件9

3.3膜片弹簧的载荷与变形关系10

3.4膜片弹簧强度计算11

3.5本章小结12

第4章离合器从动盘总体设计13

4.1从动盘设计13

4.1.1从动片设计13

4.1.2从动盘毂的设计13

4.2摩擦片的设计14

4.2.1摩擦片主要参数的选择14

4.2.2离合器基本参数的校核15

4.3扭转减震器的设计16

4.3.2减震弹簧设计18

4.3.3从动盘减震器在特性上的局限性18

4.4本章小结20

第5章离合器盖总成设计21

5.1离合器盖总成设计21

5.2本章小结23

结论24

参考文献25

致谢26

1.1选题的依据、目的及意义

　　　重型载货汽车在汽车行业中应用较广泛，而离合器是重型载货汽车的一个重要部件，其设计的成功与否决定着车辆的动力性、平顺性、经济性等多方面的设计要求。设计出结构简单、工作可靠、造价低廉的离合器，能大大降低整车生产的总成本，推动汽车经济的发展。所以本题设计一款结构优良的重型载货汽车离合器具有一定的实际意义。

1.2重型载货汽车离合器发展现状

　　　我国重型载货汽车产量从无到有直至发展到2004年的37万辆规模，用了近50年的时间，其中1999年前产量一直在4万辆以内徘徊，2000年以后，重型载货汽车的产量呈直线上升趋势。2000年至2004年产量分别为：8.2、15.7、25.3、26.2、37.1万辆。

　　　国内重型载货汽车市场呈现以下特点：①重型载货汽车产量和占载货汽车总产量的比重实现双增长；②重型载货汽车同比增长率出现新变化；③市场竞争格局发生明显变化。④在重型汽车市场中，大吨位车辆份额增速明显。在2002、2003和2004年重型汽车市场的销量中，市场份额最大的虽然仍为的8-15t，但所占市场份额呈下降趋势；15-25t市场份额逐年增长，增长速度明显；上升幅度最快的为25t以上产品，虽然所占市场份额较少，但其销量和市场份额都出现了快速增长的势头。

　　　而且，近几年，随着国内重型载货汽车生产企业与国外重型载货汽车生产企业技术交流、合资合作的加强及发展，以及国内重型载货汽车生产企业为适应市场竞争的需要，研发工作受到广泛重视，在汽车舒适性、安全性、动力性、经济性、可靠性和环保性等方面取得了一定进步。1.3主要设计内容

　　　结合这次设计要求，利用所选的发动机参数，完成离合器类型的选择和设计。设计的主要内容有选择设计所需要的发动机参数，离合器的结构方案分析，离合器主要参数选择，离合器主要零部件的结构设计等。

　　　（1）发动机的选择：通过对发动机的结构、汽车形式、发动机的基本参数的确定来确定发动机的类型。

　　　（3）总体方案的确定：通过对离合器功用及设计要求，离合器类型以及离合器发动机数据确定离合器的基本方案。

　　　（4）离合器的计算与设计：通过离合器基本形式的确定，从而进一步完成膜片弹簧、从动盘总成的计算与设计。介绍了离合器的制造工艺。计算了离合器的强度。

　　　（5）离合器的操纵机构及盖总成的设计：介绍了离合器的操纵机构设计要求，确定了离合器盖总成的结构。第2章离合器总体方案的确定

2.1离合器的功用及设计要求

1、离合器的功用：

　　　（1）使发动机与传动系统逐渐接合，保证汽车平稳起步。

　　　（2）暂时切断发动机与传动系统的联系，便于发动机的起动和变速器平顺换挡。

　　　（3）限制所传递的转矩，防止传动系统过载。

2、离合器的设计要求：

　　　（1）具有合适的储备能力，既能保证传递发动机最大转矩又能防止传动系统过载。

　　　（2）接合平顺柔和，以保证汽车平稳起步。

　　　（3）分离迅速彻底，便于换挡和发动机起动。

　　　（4）具有良好的散热能力。由于离合器接合过程中，主、从动部分有相对的滑转，在使用频繁时会产生大量热量，如不及时散出，会严重影响其使用寿命和工作的可靠性。

　　　（5）操作轻便，以减轻驾驶员的疲劳。

　　　（6）从动部分的转动惯量应尽量小，以减小换挡时的冲击。

3、离合器的工作原理

　　　当离合器工作时，发动机飞轮是离合器的主动部件，带有摩擦片的从动盘和从动盘毂借滑动花键与变速器第一轴（离合器从动轴）相连。压紧弹簧将从动盘压紧在飞轮端面上。发动机转矩即靠飞轮与从动盘接触面之间的摩擦作用而传到从动盘上，在由此经过变速器的第一轴和传动系统中一系列部件传给驱动轮。压紧弹簧的压紧力越大，则离合器所能传递的转矩也越大。

　　　由于汽车在行驶过程中需经常保持动力传递，而中断传动只是暂时的需要，所以汽车离合器的主动部分和从动部分应经常处于接合状态。摩擦副之间采用弹簧作为压紧装置即是为了适应这一要求。欲使离合器分离时，只要踩下操纵机构中的离合器踏板，套在从动盘毂环槽中的拨叉便拨动从动盘，克服压紧弹簧的压力向右移动而与飞轮分离，摩擦副之间的摩擦力消失，从而中断了动力传递。

　　　当需要重新恢复动力传递时，为使汽车速度和发动机转速的变化比较平稳，应该适当控制放松离合器踏板的速度，使从动盘在压紧弹簧的压力作用下向左移动，与飞轮恢复接触，二者接触面间的压力逐渐增加，相应的摩擦力矩也逐渐增加。当飞轮和从动盘接合还不紧密，摩擦力矩比较小时，二者可以不同步旋转，即离合器处于打滑状态。随着飞轮和从动盘接合紧密程度的逐步增大，二者的转速也渐趋相等。直到离合器完全接合而停止打滑时，汽车速度才与发动机转速成正比。

　　　摩擦离合器所能传递的最大转矩取决于摩擦副间的最大静摩擦力矩，而后者又取决于摩擦间的压紧力、摩擦因数以及摩擦面的数目和尺寸。因此，对于结构一定的离合器来说，最大静摩擦力矩是一个定值。当输入转矩达到此值时，则离合器出现打滑现象，因而限制了传给传动系统的转矩，以防止超载。

　　　由上述工作原理可以看出，摩擦离合器主要由主动部分、从动部分、压紧机构和操纵机构四部分组成。主、从动部分和压紧机构是保证离合器处于接合状态并能传递动力的基本结构，而离合器的操纵机构主要是使离合器分离的装置。

　　　在保证可靠的传递发动机最大转矩的前提下，离合器的具体结构应能满足主、从动部分分离彻底，接合柔和，从动部分的转动惯量要尽可能小，散热良好，操纵轻便，良好的动平衡等基本性能要求。

2.2离合器的类型

　　　根据所用压紧弹簧布置位置的不同，可分为周布弹簧离合器、中央弹簧离合器和周布斜置弹簧离合器；根据所用压紧弹簧形式的不同，可分为圆柱螺旋弹簧离合器、圆锥螺旋弹簧离合器和膜片弹簧离合器。

周置弹簧离合器

　　　周置弹簧离合器的压紧弹簧均采用圆拄弹簧，并均匀地布置在一个或同心的两个圆周上，其特点是结构简单，制造容易，过去广泛的应用在各类汽车上。此结构的弹簧压力直接作用在压盘上，为了保证摩擦片上的压紧力均匀，压紧弹簧得数目要随摩擦片上的直径增大而增多，而且应该是分离杠杆的倍数。因压紧弹簧直接与压盘接触，易受热回火失效。当发动机最大转速很该套时周置弹簧由于受离心力作用而受力向外弯曲，使弹簧有压紧力显著下降，离合器传递转矩的能力也随之下降，此外，弹簧靠在定位座上，造成接触部位严重磨损，甚至回出现弹簧短裂的现象。

中央弹簧离合器

　　　中央弹簧离合器采用一至两个圆柱弹簧或用一个圆锥弹簧作为压力弹簧，并且布置在离合器的中心。由于可以选用大的杠杆比，因此可以得到足够的压力，且有利于减小踏板力，使操纵轻便；压紧弹簧不与压盘直接接触，不会使弹簧回火失效；通过调整垫片或螺纹容易实现压盘对压紧弹簧的调整。这种结构复杂，轴向尺寸较大，多用与发动机最大转矩大与400~500N·m的商用车上，以减轻其操纵力。　　　汽车传动系是汽车的核心组成部分。其任务是调节变换发动机的性能，将动力有效而经济地传至驱动车轮，以满足汽车的使用要求。离合器是完成传动系任务的重要部件，也是决定整车性能的主要部件之一。离合器的结构要求对汽车的动力性、燃料经济性、起步的平稳性与轻便性等都有直接的影响。

　　　本设计的主要成果如下：

　　　1、该离合器的结构形式为：单片、干式、拉式膜片弹簧离合器。

　　　2、膜片弹簧部分设计主要参数为：厚度h=4mm，自由状态下碟簧部分大小端半径分别为R=192mm，r=153mm压盘加载点半径=190mm。

　　　3、从动盘部分设计主要参数为：摩擦片外径D=395mm，内径d=215mm，厚度b=3.5mm；花键齿数n=10，外径D=45mm，内径d=36mm，齿厚b=5mm，有效长度l=60mm；减震弹簧个数Z=12。

　　　4、离合器盖部分设计主要参数为：压盘厚度为20mm，传动片厚度为1.0mm，离合器盖厚度为5mm。

　　　本次设计的离合器具有结构简单，加工、装配方便，同时又具有较好的动力性和经济性，从而保证了汽车行驶的稳定性和操纵轻便。易于实现良好的通风散热，使用寿命长。

　　　由于本设计采用传统的设计方法，而且时间有限，没能利用有限元进行分析，所以还是存在很多不足，望读者予以改正。

参考文献

[1] 胡加．汽车离合器技术的新发展[J] ．专用汽车．2000

[2] 严正峰．汽车离合器行业发展之我见[J] ．汽车与配件．1996

[3] 刘维信. 汽车设计[M] .清华大学出版社．2001

[4] 陈家瑞. 汽车构造[M] .人民交通出版社．2000

[5] 严正峰，盛学斌．395膜片弹簧离合器校核设计[J]．汽车技术．2004

[6] ]司传胜．汽车膜片弹簧离合器的优化设计[J]．林业机械与木工设备．2004

[7]林卫，苏智剑，叶元列，周瑾．汽车离合器专家系统研究[J] .汽车研究与开发．1999

[8]宫福昌．离合器设计的新理论和新方法[J] .拖拉机．1991

[9]廉胜宇．离合器设计的若干问题[J] .教学与科技．1985

[10] 余志生．汽车理论[M] . 机械工业出版社．1987

[11] 高　健. 机械优化设计基础[M] .科学出版社．2000

[12]赵波，赵晓昱．汽车离合器的相关参数化设计与分析[J]．拖拉机与农用运输车．2007

[13孙桓．机械设计.[M] .机械工业出版社出版

[14]余仁义，梁涛．汽车离合器操纵机构的设计[J]．专用汽车．2003

[15] 夏旭东．计算机辅助设计制图实用技巧[J] .电气时代．2001

[16] 王宗国.离合器优化设计[J].诸城市农业机械管理局,2003.

[17] 成大先.机械设计图册[M].北京:化学工业出版社,1997.

[18] 罗颂荣等.汽车拉式膜片弹簧片的优化设计[M].北京:机械工业出版社,2001.

[19] A. C. Rao. Structure.based Dyamic Characteristics of PlanarLinkages including Platform.Type Robots[M].fournal of Roboticsystems 14 No.8 ,1997.

[20] Shaver R. Manual Transmission Clutch Systems,AE17.USA:SAE,1997.








内容简介：: 毕业设计（论文）开题报告设计（论文）题目: ZZ1141H5315W型重型载货汽车离合器的设计院系名称: 汽车与交通工程学院专业班级: 车辆工程07-3班学生姓名: 导师姓名: 开题时间: 2011年2月28日指导委员会审查意见：签字：年月日SY-025-BY-3毕业设计开题报告学生姓名院系汽车与交通工程学院专业、班级车辆工程07-3班指导教师姓名职称讲师从事专业车辆工程是否外聘是否题目名称ZZ1141H5315W型重型载货汽车离合器的设计一、课题研究现状，选题的目的、依据和意义1、研究现状我国重型载货汽车产量从无到有直至发展到2004年的37万辆规模，用了近50年的时间，其中1999年前产量一直在4万辆以内徘徊，2000年以后，重型载货汽车的产量呈直线上升趋势。2000年至2004年产量分别为：8.2、15.7、25.3、26.2、37.1万辆。国内重型载货汽车市场呈现以下特点：重型载货汽车产量和占载货汽车总产量的比重实现双增长；重型载货汽车同比增长率出现新变化；市场竞争格局发生明显变化。在重型汽车市场中，大吨位车辆份额增速明显。在2002、2003和2004年重型汽车市场的销量中，市场份额最大的虽然仍为的8-15t，但所占市场份额呈下降趋势；15-25t市场份额逐年增长，增长速度明显；上升幅度最快的为25t以上产品，虽然所占市场份额较少，但其销量和市场份额都出现了快速增长的势头。而且，近几年，随着国内重型载货汽车生产企业与国外重型载货汽车生产企业技术交流、合资合作的加强及发展，以及国内重型载货汽车生产企业为适应市场竞争的需要，研发工作受到广泛重视，在汽车舒适性、安全性、动力性、经济性、可靠性和环保性等方面取得了一定进步。国内各大重型载货汽车生产企业纷纷推出新款驾驶室，新款驾驶室更加注重外观和内饰的高档化设计。外观设计大多追求整体流线造型的风格，内饰设计体现“以人为本”的理念，内饰“轿车化”趋势明显。推出的主要新款驾驶室有：中国重汽集团的斯太尔王驾驶室、采用MAN驾驶室技术的中重型黄河王子驾驶室、采用沃尔沃驾驶室技术的“HOWO”车型驾驶室等。为满足市场高吨位装载的要求，国内主要重型载货汽车产品均采用了加强型改进设计，如加强型车桥、加强型悬架、加强型车架总成等。中国重汽、陕汽、重庆红岩、北汽福田、一汽解放及东风柳汽等厂家都在采取各种手段构建高吨位产品平台。通过采用机电一体化技术，提高安全性及操纵方便性在安全性方面，目前国产重型汽车已开始匹配制动防抱死装置(ABS)和驱动防滑控制系统(ASR)。电涡流缓速器、自动间隙调整臂、盘式制动器、汽车行驶记录仪等也得到一定程度的应用。GPS等装置尚处于预研阶段。在操纵方便性方面，我国重型载货汽车开始应用发动机电喷控制装置、电控机械换挡装置、电动门窗、电加热后视镜、电动驾驶室翻转装置及电动备胎升降装置等。另外，集中润滑系统和自动充放气系统装置等有一定批量的应用。国外重型载货汽车普遍采用空气悬架，使车辆具有良好的高速行驶平顺性，实现高运输质量，并减小对路面的破坏程度。2003年，中国重汽集团率先推出装用空气悬架的4x2式牵引汽车；同时，中国重汽、一汽解放、北汽福田等厂家正在研制五轴公路运输车，其中的第五轴采用了浮动车桥技术。原有的国产重型载货汽车用柴油机，如中国重汽集团的斯太尔WD615、WD618系列柴油机、上海柴油机厂的D6114型系列柴油机等通过高压共轨等技术满足欧、欧排放要求；另一方面，一些厂家则利用合资等手段合作，引进大功率柴油机来提高功率、降低排放，实现高功率化。以内燃机在作为动力的机械传动汽车中，离合器是作为一个独立的总成儿存在的。离合器安装在发动机与变速器之间，汽车从启动到行驶的整个过程中，经常需要使用离合器。是任何汽车都无法或却得一部份。它的作用是使发动机与变速器之间能逐渐接合，从而保证汽车平稳起步；暂时切断发动机与变速器之间的联系，以便于换档和减少换档时的冲击；当汽车紧急制动时能起分离作用，防止变速器等传动系统过载，起到一定的保护作用。在采用离合器的传动系统中，早期离合器的结果形式是锥形摩擦离合器。它的原型设计曾装在1889年德国戴姆勒公司生产的钢制车轮的小汽车上。锥形摩擦离合器传递扭矩的能力，比相同直径的其他结构形式的摩擦离合器要大。但是，其最大的缺点是从动部分的转动惯量太大，引起变速器换挡困难。而且这种离合器在接合时也不够柔和，容易卡住。这种方案一直延续到20世纪20年代中叶。次后，在油中工作的所谓湿式的多片离合器逐渐取代了锥形摩擦离合器。但是这种离合器盘子直径不能太大，以避免在高速时把油甩掉。此外，多片湿式摩擦离合器的片与片之间容易被油粘住，导致分离不彻底，造成换挡困难，性能很不稳定。所以它又被干式所取代。多片干式摩擦离合器的主要优点是由于接触面数多，故接合平顺柔和，保证了汽车的平稳起步。但因片数较多，从动部分的转动惯量较大，还是感到换挡不够容易。另外，中间压盘的通风散热不良，易引起过热，加快了摩擦片的磨损甚至烧伤和破裂。如果调整不当还可能引起离合器分离不彻底。多年的实践经验使人们逐渐趋向于采用单片干式摩擦离合器。它具有从动部分转动惯量小，散热性好，结构简单，调整方便，尺寸紧凑，分离彻底等优点。而且只要在结构上采取一定措施，也能使其接合平顺。因此，它得到了极为广泛的应用。近年来湿式离合器在技术上不断改进，国外某些重型车上又开始采用多片湿式离合器。与干式离合器相比，由于用油泵进行强制冷却的结果，摩擦表面温度较低（不超过93），因此，起步时长时间打滑也不致烧伤摩擦片。查阅国内外资料获知，这种离合器的使用寿命可达干式离合器的5-6倍，但湿式离合器优点的发挥是一定要在某温度范围内才能实现的，超过这一温度范围将起负面效应。目前此技术尚不够完善。随着汽车运输的发展，离合器还要在原有的基础上不断改进和提高，以适应新的使用条件。从国外的发展动向来看，近年来汽车的性能在向高速发展，发动机的功率和转速不断提高，载重汽车趋向大型化，但离合器允许加大尺寸的空间有限，离合器的使用条件日酷一日，此外，对离合器的使用要求也越来越高。所以，增加离合器的传扭能力，提高其使用寿命，简化操作，已经成为目前离合器的发展趋势。2、依据、目的和意义重型载货汽车在汽车行业中应用较广泛，而离合器是重型载货汽车的一个重要部件，其设计的成功与否决定着车辆的动力性、平顺性、经济性等多方面的设计要求。设计出结构简单、工作可靠、造价低廉的离合器，能大大降低整车生产的总成本，推动汽车经济的发展。所以本题设计一款结构优良的重型载货汽车离合器具有一定的实际意义。二、设计的基本内容、研究方法本次设计所选车型为斯达-斯太尔牌ZZ1312N4666F型载货汽车，其发动机型号为WD615.68A/WD615.69。外形尺寸：长：11700mm 宽：2480mm 顶高：3128mm 尺寸参数：轴距：1800+4600+1350mm 轮距：前轮：1939/1958mm 后轮：1800mm 最小离地间隙（后桥下）：314/298mm质量参数：最大轴载质量：前轴：2*6500kg 后轴：18000kg 总质量：31000kg特性参数：最小转弯半径：24m 最高车速：90km/h 最大爬坡度：48% 直接档最低稳定车速：20km/h 百公里油耗：32L/100km发动机：最大扭矩：1250/（1300-1600）N.m/(r/min) 额定功率：225/220KW/(r/min) 最低燃油消耗率：198g/(kw.h)离合器形式型号：加强型420mm单片干式螺旋弹簧离合器1、基本内容(1)离合器的结构方案确定(2)主动盘的设计(3)从动盘的设计(4)主要零件的参数设计与校核(摩擦片的内外径计算和强度校核、膜片弹簧的尺寸设计及强度校核)2、研究方法(1)参考相关资料，对比各种离合器优缺点，初步确定设计方案。(2)实地考察相关类型的车，为最终设计方案提供依据。(3)利用Autocad软件绘制离合器图纸。三、技术路线（研究方法）调研、查阅相关资料、完成开题报告确定总体设计方案基本参数的确定主动部分设计从动部分设计压紧机构设计操纵机构设计对主要零件参数进行校核绘制离合器的零件图及装配图完成毕业设计设计说明书四、设计（论文）进度安排(1)调研、查阅相关资料、完成开题报告第12周（2月28日3月13日） (2)确定总体方案第34周（3月15日3月28日） (3)对主动盘、从动盘参数进行设计第56周（3月29日4月11日） (4)对主要零件进行校核第7周（4月11日4月17日） (5)绘制离合器的零件图及装配图第811周（4月18日5月15日） (6)书写设计说明书第1213周（5月16日5月29日） (7)设计审核、修改设计说明书第1416周（5月30日6月18日） (8)毕业设计答辩准备及答辩第17周（6月19日6月25日）五、参考文献1刘维信. 汽车设计M .清华大学出版社20012陈家瑞. 汽车构造M .人民交通出版社20003余志生汽车理论M .机械工业出版社1987 4高健. 机械优化设计基础M .科学出版社20005孙桓机械设计.M .机械工业出版社出版6夏旭东计算机辅助设计制图实用技巧J .电气时代20017林卫，苏智剑，叶元列，周瑾汽车离合器专家系统研究J .汽车研究与开发19998宫福昌离合器设计的新理论和新方法J .拖拉机1991 9廉胜宇离合器设计的若干问题J .教学与科技198510胡加汽车离合器技术的新发展J 专用汽车 200011严正峰汽车离合器行业发展之我见J 汽车与配件199612赵波，赵晓昱汽车离合器的相关参数化设计与分析J拖拉机与农用运输车200713司传胜汽车膜片弹簧离合器的优化设计J林业机械与木工设备200414余仁义，梁涛汽车离合器操纵机构的设计J专用汽车200315严正峰，盛学斌395膜片弹簧离合器校核设计J汽车技术2004六、备注指导教师意见：签字：年月日本科学生毕业设计ZZ1141H5315W型重型载货汽车离合器的设计系部名称：汽车与交通工程学院专业班级：车辆工程B07-3班学生姓名：指导教师：职称：讲师黑龙江工程学院二一一年六月摘要离合器是汽车传动系的一个重要部件，其设计的成功与否决定着车辆的动力性、平顺性、经济性等多方面的设计要求。设计出结构简单、工作可靠、造价低廉的离合器，能大大降低整车生产的总成本，推动汽车经济的发展。本文以ZZ1141H5315W型重型载货汽车为例，根据重型载货汽车离合器的设计要求和车辆动力传动系统自身的特点，通过参考多篇文献资料，以及国内外离合器设计手册，从经济性和实用性方面着手分析，对其做了详细的设计。该设计分别从离合器总体方案的选择、膜片弹簧的设计、从动盘总成的设计和离合器盖总成的计算设计着手，从而确定了离合器基本的结构类型并计算了各零部件的参数尺寸，经校核，符合结构设计要求。关键词：离合器；传动系；重型载货汽车；总成；结构设计ABSTRACTClutch auto transmission system, its design is an important part of the success of the power, determines the vehicle smooth, economy, and other aspects of the design requirements. Design a simple structure, reliable operation and low cost, can greatly reduce the clutch atvproduce total cost, promote the development of car economy. Based on ZZ1141H5315W type heavy cargo cars for example, according to the heavy cargo clutch design requirements and vehicle power transmission system characteristic of oneself, through reference documents many articles, and domestic and foreign clutch design manual, from economy and practicability aspects of its analysis, to do a detailed design.This design separately from the clutch of choice, the overall design of diaphragm spring design, the design of the platen assembly and clutch cover assembly design to the calculation of, so as to determine the basic structure and the calculation of parts of the parameters, check with the size, structure the design requirements.Key words：The clutch; The transmission; Heavy cargo car; Assembly; Structure design黑龙江工程学院本科生毕业设计目录摘要IAbstractII第1章绪论11.1选题的依据、目的及意义11.2重型载货汽车离合器发展现状11.3主要设计内容3第2章离合器总体方案的确定42.1离合器的功用及设计要求42.2离合器的类型52.3重型载货汽车原始参数62.4从动盘的选择62.5膜片弹簧离合器的结构形式选择72.6压盘的驱动方式72.7本章小结7第3章膜片弹簧的设计83.1膜片弹簧主要参数的选择83.2约束条件93.3膜片弹簧的载荷与变形关系103.4膜片弹簧强度计算113.5本章小结12第4章离合器从动盘总体设计134.1从动盘设计134.1.1从动片设计134.1.2从动盘毂的设计134.2摩擦片的设计144.2.1摩擦片主要参数的选择144.2.2离合器基本参数的校核154.3扭转减震器的设计164.3.2减震弹簧设计184.3.3从动盘减震器在特性上的局限性184.4本章小结20第5章离合器盖总成设计215.1离合器盖总成设计215.2本章小结23结论24参考文献25致谢26 第1章绪论1.1选题的依据、目的及意义重型载货汽车在汽车行业中应用较广泛，而离合器是重型载货汽车的一个重要部件，其设计的成功与否决定着车辆的动力性、平顺性、经济性等多方面的设计要求。设计出结构简单、工作可靠、造价低廉的离合器，能大大降低整车生产的总成本，推动汽车经济的发展。所以本题设计一款结构优良的重型载货汽车离合器具有一定的实际意义。1.2重型载货汽车离合器发展现状我国重型载货汽车产量从无到有直至发展到2004年的37万辆规模，用了近50年的时间，其中1999年前产量一直在4万辆以内徘徊，2000年以后，重型载货汽车的产量呈直线上升趋势。2000年至2004年产量分别为：8.2、15.7、25.3、26.2、37.1万辆。国内重型载货汽车市场呈现以下特点：重型载货汽车产量和占载货汽车总产量的比重实现双增长；重型载货汽车同比增长率出现新变化；市场竞争格局发生明显变化。在重型汽车市场中，大吨位车辆份额增速明显。在2002、2003和2004年重型汽车市场的销量中，市场份额最大的虽然仍为的8-15t，但所占市场份额呈下降趋势；15-25t市场份额逐年增长，增长速度明显；上升幅度最快的为25t以上产品，虽然所占市场份额较少，但其销量和市场份额都出现了快速增长的势头。而且，近几年，随着国内重型载货汽车生产企业与国外重型载货汽车生产企业技术交流、合资合作的加强及发展，以及国内重型载货汽车生产企业为适应市场竞争的需要，研发工作受到广泛重视，在汽车舒适性、安全性、动力性、经济性、可靠性和环保性等方面取得了一定进步。国内各大重型载货汽车生产企业纷纷推出新款驾驶室，新款驾驶室更加注重外观和内饰的高档化设计。外观设计大多追求整体流线造型的风格，内饰设计体现“以人为本”的理念，内饰“轿车化”趋势明显。推出的主要新款驾驶室有：中国重汽集团的斯太尔王驾驶室、采用MAN驾驶室技术的中重型黄河王子驾驶室、采用沃尔沃驾驶室技术的“HOWO”车型驾驶室等。为满足市场高吨位装载的要求，国内主要重型载货汽车产品均采用了加强型改进设计，如加强型车桥、加强型悬架、加强型车架总成等。中国重汽、陕汽、重庆红岩、北汽福田、一汽解放及东风柳汽等厂家都在采取各种手段构建高吨位产品平台。通过采用机电一体化技术，提高安全性及操纵方便性在安全性方面，目前国产重型汽车已开始匹配制动防抱死装置(ABS)和驱动防滑控制系统(ASR)。电涡流缓速器、自动间隙调整臂、盘式制动器、汽车行驶记录仪等也得到一定程度的应用。GPS等装置尚处于预研阶段。在操纵方便性方面，我国重型载货汽车开始应用发动机电喷控制装置、电控机械换挡装置、电动门窗、电加热后视镜、电动驾驶室翻转装置及电动备胎升降装置等。另外，集中润滑系统和自动充放气系统装置等有一定批量的应用。国外重型载货汽车普遍采用空气悬架，使车辆具有良好的高速行驶平顺性，实现高运输质量，并减小对路面的破坏程度。2003年，中国重汽集团率先推出装用空气悬架的4x2式牵引汽车；同时，中国重汽、一汽解放、北汽福田等厂家正在研制五轴公路运输车，其中的第五轴采用了浮动车桥技术。原有的国产重型载货汽车用柴油机，如中国重汽集团的斯太尔WD615、WD618系列柴油机、上海柴油机厂的D6114型系列柴油机等通过高压共轨等技术满足欧、欧排放要求；另一方面，一些厂家则利用合资等手段合作，引进大功率柴油机来提高功率、降低排放，实现高功率化。以内燃机在作为动力的机械传动汽车中，离合器是作为一个独立的总成存在的。离合器安装在发动机与变速器之间，汽车从启动到行驶的整个过程中，经常需要使用离合器。是任何汽车都无法或缺的一部分。它的作用是使发动机与变速器之间能逐渐接合，从而保证汽车平稳起步；暂时切断发动机与变速器之间的联系，以便于换挡和减少换挡时的冲击；当汽车紧急制动时能起分离作用，防止变速器等传动系统过载，起到一定保护作用。在采用离合器的传动系统中，早期离合器的结果形式是摩擦离合器。它的原型设计曾装在1889年德国戴姆勒公司生产的钢制车轮的小汽车上。锥形摩擦离合器传递扭矩的能力，比相同直径的其他结构形式的摩擦离合器要大。但是，其最大的缺点是从动部分的转动惯量太大，引起变速器换挡困难。而且这种离合器在接合时也不够柔和，容易卡住。这种方案一直延续到20世纪20年代中叶。次后，在油中工作的所谓湿式的多片离合器逐渐取代了锥形摩擦离合器。但是这种离合器盘子直径不能太大，以避免在高速时把油甩掉。此外，多片湿式摩擦离合器的片与片之间容易被油粘住，导致分离不彻底，造成换挡困难，性能很不稳定。所以它又被干式所取代。多片干式摩擦离合器的主要优点是由于接触面数多，故接合平顺柔和，保证了汽车的平稳起步。但因片数较多，从动部分的转动惯量较大，还是感到换挡不够容易。另外，中间压盘的通风散热不良，易引起过热，加快了摩擦片的磨损甚至烧伤和破裂。如果调整不当还可能引起离合器分离不彻底。多年的实践经验使人们逐渐趋向于采用单片干式摩擦离合器。它具有从动部分转动惯量小，散热性好，结构简单，调整方便，尺寸紧凑，分离彻底等优点。而且只要在结构上采取一定措施，也能使其接合平顺。因此，它得到了极为广泛的应用。近年来湿式离合器在技术上不断改进，国外某些重型车上又开始采用多片湿式离合器。与干式离合器相比，由于用油泵进行强制冷却的结果，摩擦表面温度较低（不超过93），因此，起步时长时间打滑也不致烧伤摩擦片。查阅国内外资料获知，这种离合器的使用寿命可达干式离合器的5-6倍，但湿式离合器优点的发挥是一定要在某温度范围内才能实现的，超过这一温度范围将起负面效应。目前此技术尚不够完善。随着汽车运输的发展，离合器还要在原有的基础上不断改进和提高，以适应新的使用条件。从国外的发展动向来看，近年来汽车的性能在向高速发展，发动机的功率和转速不断提高，载重汽车趋向大型化，但离合器允许加大尺寸的空间有限，离合器的使用条件日酷一日，此外，对离合器的使用要求也越来越高。所以，增加离合器的传扭能力，提高其使用寿命，简化操作，已经成为目前离合器的发展趋势。1.3主要设计内容结合这次设计要求，利用所选的发动机参数，完成离合器类型的选择和设计。设计的主要内容有选择设计所需要的发动机参数，离合器的结构方案分析，离合器主要参数选择，离合器主要零部件的结构设计等。（1）发动机的选择：通过对发动机的结构、汽车形式、发动机的基本参数的确定来确定发动机的类型。（3）总体方案的确定：通过对离合器功用及设计要求，离合器类型以及离合器发动机数据确定离合器的基本方案。（4）离合器的计算与设计：通过离合器基本形式的确定，从而进一步完成膜片弹簧、从动盘总成的计算与设计。介绍了离合器的制造工艺。计算了离合器的强度。（5）离合器的操纵机构及盖总成的设计：介绍了离合器的操纵机构设计要求，确定了离合器盖总成的结构。第2章离合器总体方案的确定2.1离合器的功用及设计要求1、离合器的功用：（1）使发动机与传动系统逐渐接合，保证汽车平稳起步。（2）暂时切断发动机与传动系统的联系，便于发动机的起动和变速器平顺换挡。（3）限制所传递的转矩，防止传动系统过载。2、离合器的设计要求：（1）具有合适的储备能力，既能保证传递发动机最大转矩又能防止传动系统过载。（2）接合平顺柔和，以保证汽车平稳起步。（3）分离迅速彻底，便于换挡和发动机起动。（4）具有良好的散热能力。由于离合器接合过程中，主、从动部分有相对的滑转，在使用频繁时会产生大量热量，如不及时散出，会严重影响其使用寿命和工作的可靠性。（5）操作轻便，以减轻驾驶员的疲劳。（6）从动部分的转动惯量应尽量小，以减小换挡时的冲击。3、离合器的工作原理当离合器工作时，发动机飞轮是离合器的主动部件，带有摩擦片的从动盘和从动盘毂借滑动花键与变速器第一轴（离合器从动轴）相连。压紧弹簧将从动盘压紧在飞轮端面上。发动机转矩即靠飞轮与从动盘接触面之间的摩擦作用而传到从动盘上，在由此经过变速器的第一轴和传动系统中一系列部件传给驱动轮。压紧弹簧的压紧力越大，则离合器所能传递的转矩也越大。由于汽车在行驶过程中需经常保持动力传递，而中断传动只是暂时的需要，所以汽车离合器的主动部分和从动部分应经常处于接合状态。摩擦副之间采用弹簧作为压紧装置即是为了适应这一要求。欲使离合器分离时，只要踩下操纵机构中的离合器踏板，套在从动盘毂环槽中的拨叉便拨动从动盘，克服压紧弹簧的压力向右移动而与飞轮分离，摩擦副之间的摩擦力消失，从而中断了动力传递。当需要重新恢复动力传递时，为使汽车速度和发动机转速的变化比较平稳，应该适当控制放松离合器踏板的速度，使从动盘在压紧弹簧的压力作用下向左移动，与飞轮恢复接触，二者接触面间的压力逐渐增加，相应的摩擦力矩也逐渐增加。当飞轮和从动盘接合还不紧密，摩擦力矩比较小时，二者可以不同步旋转，即离合器处于打滑状态。随着飞轮和从动盘接合紧密程度的逐步增大，二者的转速也渐趋相等。直到离合器完全接合而停止打滑时，汽车速度才与发动机转速成正比。摩擦离合器所能传递的最大转矩取决于摩擦副间的最大静摩擦力矩，而后者又取决于摩擦间的压紧力、摩擦因数以及摩擦面的数目和尺寸。因此，对于结构一定的离合器来说，最大静摩擦力矩是一个定值。当输入转矩达到此值时，则离合器出现打滑现象，因而限制了传给传动系统的转矩，以防止超载。由上述工作原理可以看出，摩擦离合器主要由主动部分、从动部分、压紧机构和操纵机构四部分组成。主、从动部分和压紧机构是保证离合器处于接合状态并能传递动力的基本结构，而离合器的操纵机构主要是使离合器分离的装置。在保证可靠的传递发动机最大转矩的前提下，离合器的具体结构应能满足主、从动部分分离彻底，接合柔和，从动部分的转动惯量要尽可能小，散热良好，操纵轻便，良好的动平衡等基本性能要求。2.2离合器的类型根据所用压紧弹簧布置位置的不同，可分为周布弹簧离合器、中央弹簧离合器和周布斜置弹簧离合器；根据所用压紧弹簧形式的不同，可分为圆柱螺旋弹簧离合器、圆锥螺旋弹簧离合器和膜片弹簧离合器。1、周置弹簧离合器周置弹簧离合器的压紧弹簧均采用圆拄弹簧，并均匀地布置在一个或同心的两个圆周上，其特点是结构简单，制造容易，过去广泛的应用在各类汽车上。此结构的弹簧压力直接作用在压盘上，为了保证摩擦片上的压紧力均匀，压紧弹簧得数目要随摩擦片上的直径增大而增多，而且应该是分离杠杆的倍数。因压紧弹簧直接与压盘接触，易受热回火失效。当发动机最大转速很该套时周置弹簧由于受离心力作用而受力向外弯曲，使弹簧有压紧力显著下降，离合器传递转矩的能力也随之下降，此外，弹簧靠在定位座上，造成接触部位严重磨损，甚至回出现弹簧短裂的现象。2、中央弹簧离合器中央弹簧离合器采用一至两个圆柱弹簧或用一个圆锥弹簧作为压力弹簧，并且布置在离合器的中心。由于可以选用大的杠杆比，因此可以得到足够的压力，且有利于减小踏板力，使操纵轻便；压紧弹簧不与压盘直接接触，不会使弹簧回火失效；通过调整垫片或螺纹容易实现压盘对压紧弹簧的调整。这种结构复杂，轴向尺寸较大，多用与发动机最大转矩大与400500Nm的商用车上，以减轻其操纵力。3、斜置弹簧离合器斜置弹簧离合器的弹簧压力斜向作用在传力盘上，并通过压杆作用在压盘上。这种结构的显著优点是在磨损或分离离合器时，压盘所受的压紧力几乎保持不变。与上述两种离合器相比，它具有工作稳定，踏板力较小的优点。此结构在最大总质量大于14t的商用车上已有采用。4、膜片弹簧离合器膜片弹簧是一种由弹簧钢制成的具有碟形结构的碟形弹簧，主要有碟形弹簧部分和分离指部分组成。膜片弹簧两侧有钢丝支撑圈，借6个膜片弹簧固定钉将起安装在离合器盖上。再离合器盖没有固定到飞轮上时，膜片弹簧不受力，处于自由状态。此时离合器盖与飞轮安装面之间有一距离。当将离合器盖用连接螺钉固定到飞轮上时，由于离合器盖靠近飞轮，后钢丝支撑圈则压向膜片弹簧使之发生弹性变形，膜片弹簧的圆锥角变小，几乎接近于压平状态。同时，在膜片弹簧的大端对压盘产生压紧力，使离合器处于接合状态。当分离离合器时，分离轴承作移，膜片弹簧被压在前钢丝支撑圈上，其径向截面以支撑圈为支点右移，膜片弹簧变成反锥形状，使膜片弹簧大端右移，并通过分离弹簧钩拉动压盘使离合器分离。摩擦离合器因其结构简单、性能可靠、维修方便，目前为绝大部分汽车所采用。本设计设计的就是膜片弹簧离合器。2.3重型载货汽车原始参数本设计设计的车型为中国重汽ZZ1141H5315W型重型载货汽车，其主要参数如下：总质量(kg)：14490 最高车速(km/h)：95 外形尺寸（长宽高）(mm):875024702880 额定功率/转速（kw/r/min）：155/2300 最大扭矩/转速(N/m/r/min)：750/14001500 Nemax（r/min）：1400离合器：单片、干式、膜片弹簧 395mm2.4从动盘的选择单片离合器因为结构简单，尺寸紧凑，散热良好，维修调整方便，从动部分转动惯量小，在使用时能保证分离彻底结合平顺，因此该设计选择单片离合器。2.5膜片弹簧离合器的结构形式选择膜片弹簧离合器有推式和拉式两种结构形式。本设计选择拉式膜片弹簧离合器（式膜片弹簧的支撑形式有两种：无支撑环式和单支撑环式。本设计选择单支撑环形式）。这是因为与推式相比有以下优点：（1）结构更简化，拉式膜片弹簧离合器由于取消了中间各支撑零件，并只用一个（或不用）支撑环，因此结构更简单、紧凑、零件数更少、重量更轻。（2）转矩容量更大，由于拉式离合器的膜片弹簧式以中部而不是大端与压盘相压，因此在同样压盘尺寸可采用直径较大的膜片弹簧，从而提高了压紧力与转矩容量，而并不增大分离操纵力。 (3)分离效率更高必须提高分离效率，在保证一定压盘升程时，应减少分离轴承的分离行程即分离空行程，由于拉式离合器的分离指必须嵌装在专门的分离轴承总成中，分离轴承与分离指之间没有自由行程，从而可以提高分离效率。（4）踏板操纵更为轻便。由于拉式离合器膜片的杠杆比大于推式的杠杆比。又由于拉式离合器没有中间支撑，这样减少了许多摩擦副和摩擦损失，传动效率较高，因此拉式离合器的踏板力相对推式膜片离合器要降低不少。（5）使用寿命更长。由于拉式离合器盖中央床空加大了，散热通风条件好。2.6压盘的驱动方式在膜片弹簧离合器中，扭矩从离合器盖传递到压盘的方法有凸块-窗孔式、三种传力销式、键块式和弹性传动片式的多种。前三种的共同缺点是在连接件之间有间隙，在传动中将产生冲击和噪声，而且在零件相对滑动中有摩擦和磨损，降低了离合器的传动效率。弹性传动片驱动方式的结构简单，压盘与飞轮对中性能好，使用平衡性好，工作可靠，寿命长。但反向承载能力差，汽车反拖时易折断从动片，故对材料要求较高，一般采用高碳钢。经比较我选择传动片驱动方式。2.7本章小结本章介绍了离合器的工作原理、功用、分类以及膜片弹簧与其它类型的离合器对比所体现的优点，还介绍了膜片弹簧的结构特点，对离合器的从动盘数及干、湿式做了选择，确定了压紧弹簧的结构形式及布置、膜片弹簧的支撑形式和压盘的驱动形式。介绍了各自的优缺点。从而确定了离合器的基本结构类型。第3章膜片弹簧的设计3.1膜片弹簧主要参数的选择1.比较H/h的选择为保证离合器压紧力变化不大和操纵方便，汽车离合器用膜片弹簧的H/h通常为1.52.0，膜片弹簧板厚为24mm，本设计H/h=2，h=4。则H=8。2.R/r比值和R、r的选择研究表明，R/r越大，弹簧材料利用率越低，弹簧越硬，弹簧特性曲线受直径误差的影响越大，且应力越高。根据结构布置和紧压力的要求R/r一般为1.201.35，本设计去R/r=1.25，摩擦片的平均半径，rRc，取r=153mm，则R=191.25mm，取整R=192mm，则R/r=1.2553.圆锥底角的选择膜片弹簧自由状态下圆锥底角与内锥高度H联系密切，一般在915范围内，在915之间。4.切槽宽度1、2及半径re的确定，1=3.23.5mm，2=910mm，re的取值应满足rre2的要求。5.压盘加载点半径R1和支承环加载点半径r1的确定r1应略大于且尽量接近r，应略小于R且尽量接近R，本设计取=190mm，=159mm。6、膜片弹簧工作点位置的选择：图3.1 膜片弹簧工作点位置该曲线的拐点H对应着膜片弹簧的压平位置，而且1H=,膜片弹簧工作点B一般取在凸点M和拐点H之间，且靠近或在H点处。一般1B=（0.81.0）1H，取1B=1H=4.58。以保证摩擦片在最大磨损限度范围内的压紧力从F1B到F1A变化不大。当分离时，膜片弹簧工作点从B变到C。为最大极限减少踏板力，C点应尽量靠近N点。7.分离指数目n的选择分离指数目n常取为18，大尺寸膜片弹簧可取24，小尺寸弹簧可取12，本设计取18。3.2约束条件（1）为了满足离合器使用性能的要求，弹簧的H/h与初始锥角=H/(R-r)应在范围内，即 1.6H/h=22.2 9H/(R-r)=11.7615 (3.21)（2）弹簧各部分有关尺寸的比值应符合一定的范围，即 1.20R/r=1.2551.35 702R/h=96100 3.5R/5.0 (3.22) （3）为了使摩擦片上的压紧力分布比较均匀，拉式膜片弹簧的压盘加载点半径应位于摩擦片的平均半径与外半径之间，即拉式：=158mm=159mmD/2=197.5mm (3.23) （4）根据弹簧布置要求，R1与R、r1与r之差在一定范围内，即 1R-R1=27 0r1-r=66 0rf-r04 (3.24) （5）膜片弹簧的分离指起分离杠杆的作用，因此杠杆比应在一定范围内取，即拉式：3.5R1-rf/R1-r19.0 (3.25) 由（3-22）（3-24）（3-25）得=53mm，=50mm3.3膜片弹簧的载荷与变形关系1.碟形弹簧的形状如同锥形垫片，它具有独特的弹性特征，广泛应用于机械制造业中，膜片弹簧伸出许多有由径向槽隔开的挂状部分-分离指。膜片弹簧的弹性特性与尺寸如其碟簧部分的碟形弹簧完全相同。因此，碟形弹簧有关设计公式对膜片弹簧也适用。通过支承环和压盘加在膜片弹簧上的沿圆周分布的载荷。假象集中在支承点处，用F1表示，加载点的相对变形为则压紧力F1与之间的关系式为： (3.31) 式中： E弹性惯量，对于钢E=2.1MPa U泊松比，对于钢u=0.3 H膜片弹簧在自由状态时，其碟簧部分的内锥高度 H弹簧钢板厚度 R弹簧自由状态时碟簧部分的大端半径 R弹簧自由状态时碟簧部分的小端半径压盘加载点半径支承环加载点半径将R=192mm,r=153mm，=190mm，=159mm，H=8,h=4代入上式得： =9300-1755.53 +91.842.当离合器分离时，膜片弹簧的加载点将发生变化。设分离轴承对分离指端所加载荷为，相应作用点变形为，另外，在分离与压紧状态下，只要膜片弹簧变形到相同的位置，其子午断面从自由状态也转过相同的转角，则有如下关系： = (3.32) = (3.33) 3.4膜片弹簧强度计算假定膜片弹簧在承载过程中其子午断面刚性地绕此断面上的某中性点O转动，断面在O点沿圆周方向的切向应力为零，故该店的切向力为零，O点以外得点均存在外向应力和切向应力。现选定坐标与子午断面，使坐标原点位于中性点O，令X轴平行于子午断面的下边，则断面上任意点的切向力为： (3.41)当一定时，一定的切向应力在ZOY坐标系中呈线性分布，当时有： y= (3.42)因为的值很小，我们可以将看成tan，由上式可写成Y=tanx，此式表明，对于一定的，零应力分布在过O点而与X轴呈角的直线上。实际上，当x=-e时，无论为何值，均存在y=-e，即对于一定的，等应力线都汇交与K点，其坐标为x=-e，y=-e。显然，OK为零应力直线，其内侧为压应力区，外侧为拉应力区，等应力线越远离零应力线，其应力值越高。由此可见，碟形部分内上缘B点的切向压应力最大。当K点的纵坐标eh/2时，A点的切向拉应力最大；当e2/h时，A点的切向拉应力最大。分析表明，B点的应力值最高，通常只计算B点的应力来校核碟簧的强度。将B点坐标x-（e-r）和y=h/2代入式（3.41），可得B点的应力为：e-r。 =() (3.43)令d,可求出达到极大值时的转角 =+ (3.44)式（3-44）表明，B点最大压应力发生在比碟簧压平位置再多转动一个角度arctanh/2(e-r)h/2(e-r)的位置处。由于e=169.6mm 所以=0.123.5本章小结本章对膜片的基本参数做出了选择，研究了膜片弹簧的载荷与变形关系，并计算了膜片弹簧的强度,对膜片弹簧的尺寸做了进一步约束从而确定了膜片弹簧尺寸。第四章离合器从动盘总体设计在现代汽车上一般采用带有扭转减震的从动盘，用以避免汽车传动系统的共振，缓和冲击，减少噪声，提高传动系统零件的寿命，改善汽车行驶的舒适性，并使汽车平稳起步。从动盘主要由从动片、从动盘毂、摩擦片等组成。4.1从动盘设计4.1.1从动片设计从动盘虽然对离合器工作性能影响很大的构件，但是其工作寿命薄弱，因此在结构和材料上的选择是设计的重点。设计从动片时要尽量减轻质量，并使质量的分布尽可能靠近旋转中心，以获得小的转动惯量，为了使离合器结合平顺，保证汽车平稳起步，单片离合器的从动片一般都做成具有轴向弹性的结构，具有轴向弹性结构的从动片有以下3种结构形式：整体式弹性从动片、分开式弹簧从动片以及组合式弹性从动片。前面两种在小轿车上采用较多，货车上常用第三种组合式从动片，故选组合式从动片。从动片材料与所用的结构形式有关，不带波形弹簧片的从动片一般用高碳钢或弹簧钢片冲压而成，经热处理后达到硬度要求。采用波形片时，从动片用低碳钢，波形片用弹簧钢。从动片直径对照摩擦片尺寸确定，即D =395mm，d=215mm，为了减小从动盘转动惯量，从动片一般较薄，通常为1.32.0mm厚钢板冲压而成，取值为1.5mm，从动片的外沿部分厚度在0.651.0mm之间，取值为0.8mm。4.1.2从动盘毂的设计发动机转矩是从动盘毂的花键孔输出，变速器第一轴花键轴就插在该花键孔内。从动盘毂和变速器第一轴的花键结合方式，目前采用齿侧定心的矩形花键，花键之间为动配合。这样，在离合器分离和结合过程中，从动盘毂能在花键轴上自由滑动。（1）从动盘毂花键尺寸选择根据GB1144-2-1974选定从动盘毂花键尺寸如下：从动盘外径D=395mm发动机转矩Tc=750N.m花键齿数=10花键外径D=45mm花键内径d=36mm齿厚b=5mm有效长度l=60mm挤压力=13.1MPa摩擦片与从动片之间有两种紧固方法，铆接法和粘接法。本设计中选取铆接法，其优点是可靠及磨损后换装摩擦片方便。（2）从动盘毂花键的强度校核花键齿的侧面压力P=4Temax/(D+d)Z (Z为从动毂数目) (4.11) =4750/(45+36)210 =18518N 挤压应力 =P/nhl h为花键工作长度 h=（ D-d）/2=18518/104.56010 =6.8610 Pa=6.86MPa13.1MPa (4.12)所以符合要求。4.2摩擦片的设计4.2.1摩擦片主要参数的选择（1）静摩擦力矩T的确定静摩擦力矩摩擦式离合器是靠存在与主、从动部分摩擦表面间的摩擦力矩来传递发动机的转矩的。= (4.21) 式中：离合器的后备系数，定义为离合器所能传递的最大静摩擦转矩与发动机最大转矩之比值必须大于1。它反映了离合器传递发动机最大转矩的可靠度。在选择时，应考虑摩擦片在使用中磨损后离合器仍能可靠的传递发动机最大转矩、防止离合器滑磨时间过长、防止传动系过载以及操纵轻便等因素。显然，为可靠传递发动机最大转矩和防止离合器滑磨时间过长，不宜选的太小；为是离合器尺寸不致过大，减少传动系过载，保证操纵轻便，不宜选的太大；当发动机后备功率较大、使用条件较好时，可选的小一些；当使用条件恶劣、需要拖带挂车时，为提高起步能力，减少离合器滑磨，可选的大一些；汽车总质量大，也应选得越大。发动机缸数越多，转动波动越小，可选的小一些；膜片弹簧离合器由于摩擦片磨损后压力保持较稳定，可选值可比螺旋弹簧离合器小些。最大总质量为6-14t的商用车取1.50-2.25 取2.0。则 =2750=1500N.m（2）单位压力P0单位压力决定了摩擦表面的耐磨性。对离合器的工作性能和使用寿命有很大影响。选取时应考虑离合器的工作条件、发动机后备功率的大小、摩擦片尺寸、材料及其质量和后备系数等因素。对于离合器使用频率、发动机后备系数较小、载质量大或经常在坏路面上行使的汽车，P0应取小些；当摩擦片外径较大时，为了降低摩擦片外缘处的热负荷，P0应取的小些；后备系数较大时，可适当增大P0。由表4.21所示，P0的范围为 0.150.25 (MP)，取0.2(MP)。表4.21 摩擦片单位压力P0的取值范围摩擦片材料单位压力P0/MPa石棉基材料模压0.150.25编织0.250.35粉末冶金材料铜基0.350.50铁基金属陶瓷材料0.701.50（3）摩擦片外径D、内径d和厚度b的确定该摩擦片外径给定为395mm，其内外径之比一般为0.530.70之间，取c为0.543则d=D0.543=3950.543=215mm摩擦片厚度主要有3.2mm、3.5mm、4.0mm。由摩擦片内外径查表得，摩擦片厚度取h=3.5mm。4.2.2离合器基本参数的校核(1)摩擦片外径D的选取应使最大圆周速度VD不超过6570m/s； VD=nemaxD10-3 (4.22) =28.94m/s65m/s (2)摩擦片内外径的比d/D在0.530.70之间； 0.53d/D=0.5430.70 (3)为了保证离合器可靠地传递发动机的转矩,并防止传动系过载。不同车型的值在一定范围内为1.24.0之间,1.2=2.02R0+50； R0=(0.60.75)d/2=(0.60.75)215/2=64.580.6mm (4.23) 2R0+50=1802+50mm 得取=65mm 则/d/2=0.1512、全部减震弹簧总的工作负荷Pz 5921N (4.31) 单位减震弹簧的工作负荷P P=/Z=493.42N (4.32)式中Z为减震弹簧个数，见下表4.32:表4.32 摩擦片外径与减震弹簧个数对照表：摩擦片外径225250mm250325mm325350mm350Z466881010本次设计选取Z=12个。3.减震弹簧尺寸（1）弹簧中径Dc其一般由布置结构来决定，通常Dc=11-15mm，故取Dc=13mm。（2）弹簧钢丝直径d (4.33) 式中扭转许用应力可取550600MPa，故取600MPa，所以d3mm；旋绕比不要太大也不要太小，一般在48中取，根据下表4.33得：表4.33 旋绕比C的取值范围d/mm0.20.40.451112.22.567161842C714512510494846确定旋绕比C=4，曲度系数K= =1.484.3.3从动盘减震器在特性上的局限性目前通用的从动盘减振器在特性上存在如下局限性：它不能使发动机、变速器振动系统的固有频率降低到发动机怠速转速以下，因此不能避免怠速时的共振。研究表明，发动机、变速器振动系统的固有频率一般为4070Hz，相当于四缸发动机转速12002100r/min，或六缸发动机转速8001400r/min，一般均高于怠速转速。它在发动机实用转速范围10002000r/min内，难以通过降低减振弹簧刚度来得到更大的减振效果。因为在从动盘结构中，减振弹簧位置半径较小，其转角又受到限制，如降低减振弹簧刚度，就会增大转角并难以确保允许传递转矩的能力。近年来出现了一些称为双质量飞轮减振器。它主要由第一飞轮、第二飞轮、与扭转减振器组成。第一飞轮与联结盘以螺钉紧固在曲轴凸缘上，并以滚针轴承和球轴承支承在离合器盖总成紧固的同轴线的第而飞轮的短轴上。在从动盘4上没有减振器。 1第一飞轮 2第二飞轮 3离合器盖总成 4从动盘 5球轴承 6短轴7滚针轴承 8曲轴凸缘 9联结盘 10螺钉 11扭转减振器图4.34 双质量飞轮减振器双质量飞轮减振器具有以下优点：可以降低发动机、变速器振动系统的固有频率，以避免在怠速时发生共振。可以加大减振弹簧的位置半径，降低减振弹簧刚度，并允许增大转角。由于双质量飞轮减振器的减振效果较好，在变速器中可采用粘度较低的齿轮油而不致产生冲击噪声，并可改善冬季的换挡过程。而且，由于从动盘中没有减振器，减小了从动盘的转动惯量，也有利于换挡过程。但是它存在一定的缺点，如由于减振弹簧位置半径较大，高速时受到较大离心力的作用，使减振弹簧中段横向跷曲而鼓出，与弹簧座接触产生摩擦，导致弹簧磨损严重，甚至引起早期损坏。4.4本章小结本章确定了静摩擦力矩T、单位压力P0及摩擦片外径D、内径d和厚度b的值，确定了离合器摩擦片的材料。选择了从动盘的数量，确定了花键的尺寸。介绍了扭转减振器组成及功用、确定了极限转矩Tj、扭转角刚度、阻尼摩擦转矩T、预紧转矩Tn、减振弹簧的个数Z的值。第5章离合器盖总成设计5.1离合器盖总成设计1、离合器盖离合器盖设计要求：应具有足够的刚度，否则将影响离合器的工作特性，增大操纵时的分离行程，减小压盘的行程，严重时使摩擦面不能彻底分离，针对上述问题，可采取以下措施：适当增大板厚，一般为2.55.0mm；在盖上增加加强肋或在盖内圆周上翻边，尺寸大的可该用铸铁制造；应与飞轮保持良好的对中，以免影响总成的平衡和正常工作，对中方式采用定位销或定位螺栓，也可采用止口对中，本设计采用止口对中；盖的膜片弹簧支撑处应具有高的尺寸精度，否则回造成分离不彻底；为了便于通风散热，防止摩擦片表面温度过高，可在离合器盖上开较大的通风窗口，或在盖上加通风扇片，本设计采用在离合器盖开较大通风窗口。材料：10钢冲压而成。2、压盘（1）设计要求：压盘应具有较大的质量，以增大热容量，减小温度，防止其产生裂纹和破碎，有时可设计成各种形状的散热筋或鼓风筋，以帮助通风散热。中间压盘可铸造成通风槽，也可采用传热较大的铝合金压盘；压盘应具有较大的刚度，使压紧力在摩擦面上压力分布均匀并减小受热后的翘起变形，以免影响摩擦片的均匀压紧，及与离合器的彻底分离，厚度该为1525mm；与飞轮保持良好的对中，并要进行静平衡，压盘单件的平衡精度应不低于1520gcm；压盘高度公差要小。（2）压盘几何尺寸的确定确定了摩擦片内外径，与摩擦片相接合的压盘的内外径也就确定下来了，因此压盘的几何尺寸归结为确定它的厚度。压盘厚度确定主要依据有以下两点：压盘应该具有足够质量，以吸收结合时摩擦产生的热量。压盘应具有足够大的强度，以保证受热时不变形，压盘厚度一般为1525mm。本设计取值为20mm。在确定压盘厚度以后，应该校对离合器接合一次时的温升，不应超810。压盘形状一般都比较复杂，而且要求耐磨、传热性好和具有比较理想的摩擦性能，故选择由灰铸铁，并添加少量合金材料，硬度为HB170227。汽车中间压盘传动片采用中碳钢（35）并进行渗碳处理。3、传动片：本设计为3组传动片，每组2片；每片厚度为1.0mm。一般由弹簧钢带65Mn制成，表面磷化处理。4、分离杠杆装置分离杠杆应具有较大的弯曲刚度，以免分离时杠件弯曲变形过大，减小了压盘行程，使分离不彻底；应使分离杠杆支承机构与压盘的驱动机构在运动上不发生干涉；分离杠杆内端高度应能调整，使各内端位于平行于压盘的同一平面，其高度差不大于0.2mm；分离杠
