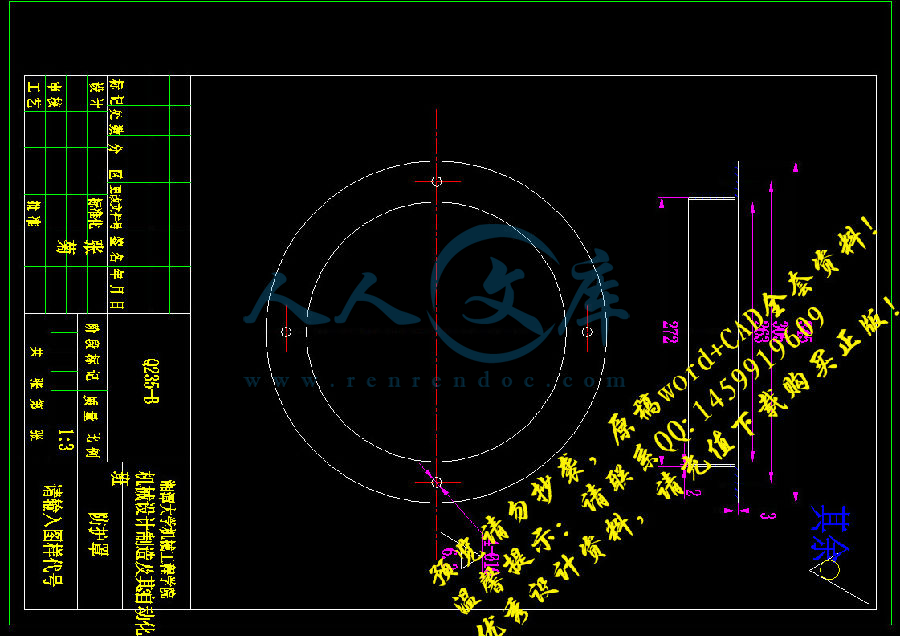

防护罩.dwg
防护罩.dwg

2TL立柱式悬臂起重机的设计与分析【优秀机械毕业设计@word+9张CAD全套图纸】

收藏

压缩包内文档预览:

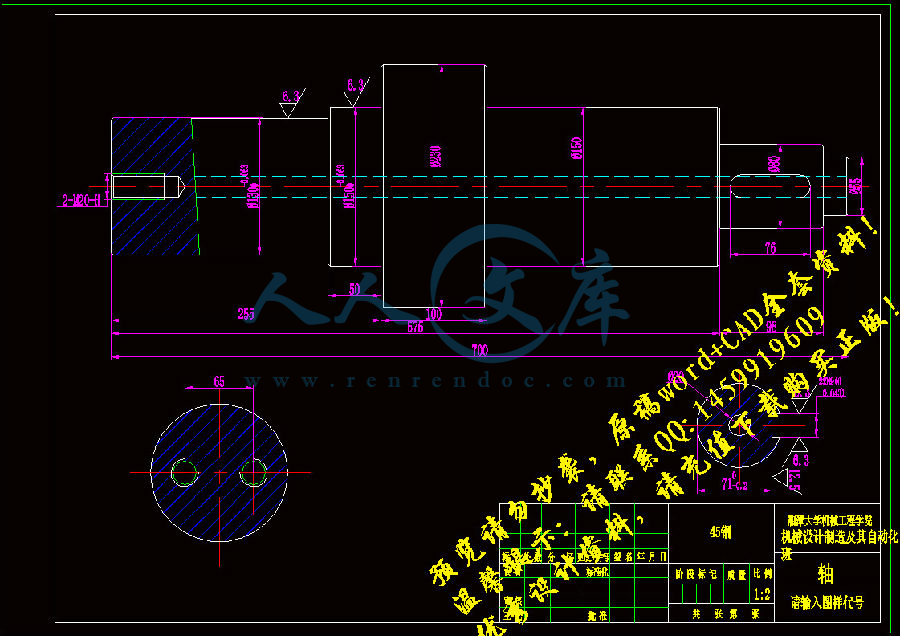

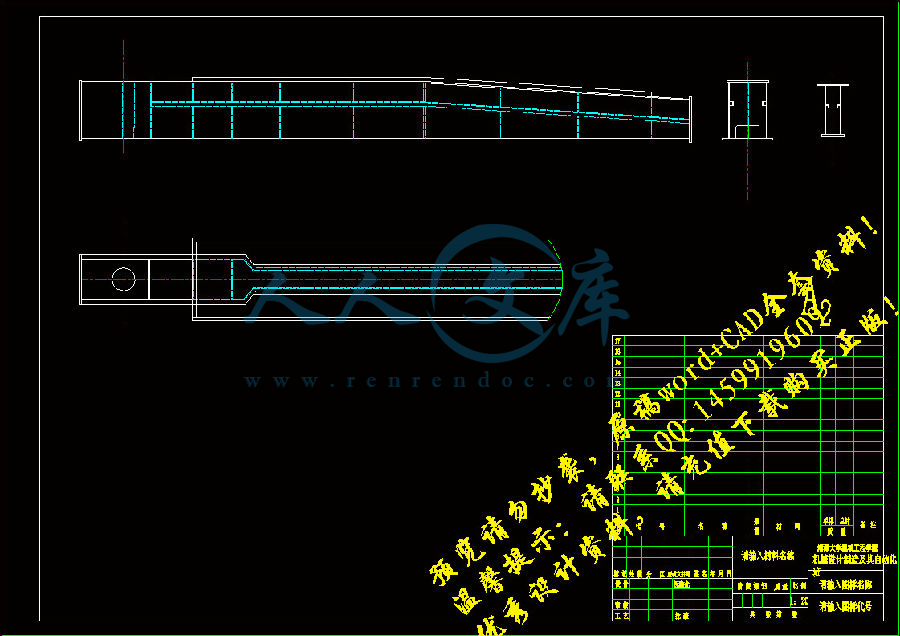

预览图
编号:291744    类型:共享资源    大小:1.52MB    格式:RAR    上传时间:2014-06-11 上传人:QQ14****9609 IP属地:陕西
45
积分
关 键 词:
tl 立柱 悬臂 起重机 设计 分析 优秀 优良 机械 毕业设计 word cad 全套 图纸
资源描述:

2T 立柱式旋臂起重机的设计

摘要:起重机是工程实际中广泛应用的特种设备。而旋臂起重机是近年发展起来的中小型起重装备,安全可靠,具备高效、节能、省时省力、灵活和结构独特等特点.根据旋臂起重机的整体结构特点和规范规定,了解起重机的发展现状、分析起重机的工作原理、系统组成、所要求实现的功能和相应的结构上必不可少的。该设计主要针对起升机构选择相应的零部件及技术参数,使其既能很好的实现起重机的运行还不互相干涉且配合良好,也对回转机构做了详细的分析介绍。传统设计的定柱式旋臂起重机,存在着结构笨重和刚度不足的缺陷,随着市场竞争激烈,对产品提出了更高的要求,采用现代设计对传统设计和计算方法技术提升,已迫在眉睫。

关键词:起重机;起升机构;回转机构

Design Of 2-Ton Column Jib Crane

   Abstract: Crane is widely applied in engineering, Slewing crane is small and medium lifting equipment which developed in recnt years,the characteristics of which are safe and reliable、 with high efficiency、 energy saving、time-saving、flexible 、unique structure,etc.According to the feature of completed structure for slewing jib crane and the rule of design.Understand the development of the crane’status、analyse its  operation principle、system configuration、the function and relative structure that the crane required is indispensable.thus this paper put its emphasis on the design of main hoisting mechanism,choosing the approprite spare parts and technical parameters for it in order to be good for crane operation and non-interference.the slewing mechanism analysis is introduced in detail too.the structure of crane designed with tradition method is overdesigned in strength and not enough in stiffness,and with firce competition in the market a higher requirement for product has been brought forward.So using modern design technology to upgrade traditional design and calculation method  is extremely urgent.

Keywords:crane;hoisting mechanism;Slewing mechanism


目录

前言1

第一章 起重机设计总则1

1.1  我国起重机械行业1

1.2  国际起重机械行业1

1.3  起重机的作用、作业特点2

1.4  起重机的组成2

1.5 起重机的类型3

1.6旋臂起重机介绍4

第二章 起升机构的设计4

2.1 确定起升机构的传动方案4

2.2  电动葫芦的选择6

2.3  钢丝绳的选择与使用6

2.4  确定滑轮的参数7

2.5  确定卷筒尺寸并验算其强度8

2.6 电动机的选择11

2.7 验算起升速度和实际所需功率12

2.8减速器的设计12

2.9开式齿轮的设计35

2.10卷筒心轴的设计及强度计算38

2.11 取物装置计算40

2.12 钢丝绳在卷筒上的固定及计算41

2.13验算启动、制动时间42

第三章 运行机构与变幅机构44

3.1 运行机构44

3.2变幅机构44

第四章 回转机构的设计45

4.1回转机构的组成及常用形式45

4.2载荷计算47

4.3回转驱动装置计算48

4.4 电动机的选择与校验51

4.5确定机构速比选择联轴器52

4.6制动器的选择52

4.7减速器的选择53

4.8 螺栓组连接的设计53

4.9 强度的校核55

第五章  金属结构的设计56

5.1 设计起重机金属结构的基本要求56

5.2 立柱的设计计算57

5.3 横梁设计计算58

总结59

致谢60

参考文献61

文献翻译61

英文原文61




前言

   起重机是一种非标准机械设备,通常是按订单生产的。一般情况是,首先根据用户对设备提出的性能参数、外形尺寸、质量、价格等方面的要求进行设计,然后开始生产。

起重机械种类繁多,应用十分广泛。近年来,工程起重机械异常迅猛,持续火爆,新理念、新技术、新材料不断给予起重机械新的活力,因而起重机械行业的工程技术人员随之面临着新的挑战和考验。

起重机是一种循环、间歇运动的机械,主要用于物品的装卸。一个工作循环一般包括:取物装置从取物地点由起升机构把物品提起,运行、旋转或变幅机构把物品移位,然后物品在指定地点下降;接着进行反向运动,使取物装置回到原位,以便进行下一次的工作循环。在两个工作循环之间,一般有短暂的停歇。由此可见,起重机械工作时,各机构经常是处于起动、制动以及正向、反向等相互交替的运动状态中的。起重机是各种工程建设广泛应用的重要起重设备,它对减轻劳动强度,节省人力,降低建设成本,提高劳动生产率,加快建设速度,实现工程施工机械化起着十分重要的作用。针对这一需求,本设计以立柱式旋臂起重机的设计计算、三维建模和有限元仿真为主要内容。



第一章 起重机设计总则

1.1  我国起重机械行业[5]

   起重机与工程机械一样,是真正具有中国特色的名称与概念。我国起重机主要包括塔式起重机、汽车起重机、履带式起重机、施工升降机、门式起重机、门座起重机、轮胎起重机、桅杆式起重机和揽索式起重机等。

    我国工程机械行业已经发展成机械工业10大行业之一,我国也进入了工程机械生产大国之列。工程起重机械用途广泛,市场遍布国民经济各个部门,其中主要有交通运输、能源、 原材料、农林水利、城乡发展以及现代化国防六大领域。工程起重机械是保证各种工程建设实现高速度、高质量和低成本的重要手段。

   随着我国深化改革,扩大开放和发展社会主义市场经济等一系列重大政策的贯彻实施,

起重机械行业在技术水平、科研条件、品种数量、产品质量、专业化生产程度、生产规模、出口创汇、用户服务、企业组织结构优化、高等教育及人才培养诸方面,均获得了很大进步,在国民经济各领域和国防现代化建设中正发挥着举足轻重的作用。我国已经成为世界贸易组织正式成员国,这也为起重机械的更大发展提供了新的机遇。

1.2  国际起重机械行业[中国百科网]

 欧洲作为工程起重机的发源地,也是经济非常发达的地区,代表轮式起重机的最高水平,最负盛名的生产企业有利勃海尔、德马克,同时还有森内博根、德国格鲁夫、多田野·法恩、波塔恩、奥米格、里格、PPM等著名企业,该地区主要现状为:主要生产全地面起重机、履带式起重机,紧凑型轮胎起重机,也生产少量汽车起重机。其中全路面起重机、履带起重机以中大吨位为主;紧凑型轮胎起重机则以小吨位为主;汽车起重机一般为通用底盘组装全地面上车,即以改装为主。其产品技术先进、性能高、可靠性高,产品遍布全球。美国工程起重机相对落后于欧洲水平。近年来,通过收购和合并的手段,先是格鲁夫收购了欧洲老牌起重机企业克虏伯公司,然后特雷克斯收购了德国德马克;随后,马尼托瓦克兼并了包括美国格鲁夫公司在内的国内大部分工程起重机企业,使美国工程起重机行业得以蓬勃发展。目前该地区主要生产轮胎起重机、履带式起重机、全路面起重机和汽车起重机。主要生产企业为马尼托瓦克,特点是技术较先进、性能较高、可靠性能高,其中汽车底盘技术和全路面技术领先于欧洲,产品主要销往美州地区和亚太地 区。

  日本作为二战后崛起的经济强国,轮式起重机开发生产虽然起步较晚(起步于20世纪70年代),但发展很快,很受亚太市场的欢迎;同时,日本通过收购的手段来更新技术,加快发展速度,如日本多田野收购德国法恩底盘公司来发展其全路面技术。日本主要生产汽车起重机、履带起重机、越野轮胎起重机、全路面起重机,其中越野轮胎起重机产量最大,汽车起重机的产量次之,呈减少趋势,全路面起重机的产量最少,呈上升趋势,主要生产企业为多田野、加藤、神钢、日立、小松等。产品特点是技术水平、性能、可靠性落后于欧美水平,40%的产品用于出口。

1.3  起重机的作用、作业特点[1]

   起重机械作用主要表现在减轻工人的繁重体力劳动,加快施工与作业进度,提高劳动生产率,降低施工与作业成本、提高质量等方面。

   起重机是以反复的循环方式完成货物装卸或设备安装作业的。一个工作循环包括:取物、货物上升、水平运动、下降、卸载,然后空吊具返回原地。一个工作循环时间一般从几分钟到二三十分钟,其间各机构在不同时刻有短暂的停歇时间。这一特点决定了电动机的选择和发热计算方法;由于反复起动和制动,各机构和结构将受到强烈的震动和冲击,载荷是正反向交替作用的。许多重要构件承受不稳定变幅应力的作用,这些都对构件的强度产生较大的影响。

   起重机属于危险性作业的设备,它发生事故造成的损失将是巨大的。所以起重机设计和制造一定要严格按照国家标准和有关规定进行。

1.4  起重机的组成[9]

   起重机由产生运动的机构、承受载荷的金属结构、提供动力和起控制作用的电气设备及各种指示装置等四大部分组成。

    起重机机构有四类,即:使货物升降的起升机构;做平面运动的运行机构;使起重机旋转的回转机构;改变回转半径的变幅机构。每一机构均由电动机、减速传动系统及执行装置等组成。

1.5 起重机的类型[9]

   可根据使用要求,设计任何合适的起重机形式。但从构造特征来看,种类繁多的起重设备可归纳为三大类。

单动作起重设备

这类起重设备是使货物作升降运动的起升机构。常见有下列几种:

   1)千斤顶  一种升降行程很小,举升能力较大的小型起重设备。螺旋千斤顶或齿条千斤顶可用于汽车维修;液压千斤顶可将大型起重机顶起以跟换车轮。

   2)滑车(俗称葫芦)  一种用链条或钢丝绳与滑轮构成的省力滑轮组,结构紧凑,质量轻,是一种可携带的起重工具,有手动和电动两种。电动葫芦则是一种电动起升机构,配有运行小车后可在空间布置的工字钢轨上运行,构成单轨架空道,是一种生产流水线上空的自动运货车。电动葫芦可作为梁式起重机的起升机构。

   3)绞车  由电动机经减速器、卷筒、驱动钢丝绳滑轮组成的起重设备,用以起吊重物或产生牵引力。在矿山、建筑工地及舰船等处应用。各类起重机的起升机构都是一种绞车。绞车也有液压或内燃机驱动的。

   4)升降机  一种由绞车拖动吊箱,吊箱延轨道升降的起重设备。在建筑工地上应用的建筑升降机是一种典型的形式。在高层建筑中应用的电梯是供人员上下楼梯使用的,是一种安全信号设备齐全,自动控制的、且制造很精良的载人升降机。矿山使用的矿井提升机与电梯类似,单更加大型化。


桥式类型起重机

依靠运行机构和运行小车运行机构组成,使起重的货物做平面运动,再加上置于小车上的起升机构,作业的范围是长方形空间。根据结构形式不同有下列几种:

   1)桥式起重机。

   2)门式起重机,包括装卸桥,岸边集装箱起重机。

   3)缆索起重机  缆索起重机是一种特殊类型的桥式类型起重机,它的小车在特制的承载钢索上运行,承载钢索支承于两个塔架的顶端,跨度在100m以上,通常在大型建设工程中使用,如大型水电工程的大坝施工等。岸边集装箱起重机也是门式类型起重机,它的特点是有很长的伸臂,可以跨越大型船舶进行集装箱装卸,门架的跨度不大,但可以通过集装箱汽车。其他起重机特点将在下详述。


回转类型起重机

依靠起重机的回转和变幅机构运动的组合,使起吊的货物作水平运动,作业范围是圆柱形空间,由于起重机整体还可以延一定轨道运行,所以,这类起重机的作业范围是比较大的,它又可分为如下几种:

   1)塔式起重机。

   2)门座起重机。

   3)流动起重机。

   4)浮式起重机。

   浮式起重机是以自行船舶为行驶装置的起重机,设计时要时要考虑起重机在水上会摇摆的特点。

1.6旋臂起重机介绍[百度百科]

   1.悬臂起重机是近年发展起来的中小型起重装备,结构独特,安全可靠,具备高效、节能、省时省力、灵活等特点,三维空得内随意操作,在段距、密集性调运的场合,比其它常规性吊运设备更显示其优越性。本产品广泛用于各种行业的不同场所。悬臂起重机工作强度为轻型,起重机由立柱,回转臂回转驱动装置及电动葫芦组成,立柱下端通过地脚螺栓固定在混凝土基础上,由摆线针轮减速装置来驱动旋臂回转,电动葫芦在旋臂工字钢上作左右直线运行,并起吊重物。起重机旋臂为空心型钢结构,自重轻,跨度大,起重量大,经济耐用。内置式行 旋臂吊MODE型走机构,采用带滚动轴承的特种工程塑料走轮,摩擦力小,行走轻快;结构尺寸小,特别有利于提高吊钩行程。

   悬臂起重机系列可分为:

   1)定柱式悬臂起重机;

   2)JKBK定柱式悬臂起重机;

   3)移动式悬臂起重机;

   4)墙壁式悬臂起重机;

   5)臂行式悬臂起重机;

   6)轻型龙门式悬臂起重机;

   7)曲臂式悬臂起重机;

   8)双臂式悬臂起重机。


   2.定柱式旋臂起重机

   定柱式悬臂起重机又称立柱式悬臂起重机,起重量在125Kg-5000Kg,是凯力起重自行研制的产品,可以根据客户需求设计定制的专用起重设备。

   立柱式旋臂吊具有结构新颖、合理、简单、操作方便、回转灵活、作业空间大等优点,是节能高效的物料吊运设备,可广泛适用于厂矿、车间的生产线、装配线和机床的上、下工作及仓库、码头等场合的重物吊运。定柱式旋臂吊根据其旋臂所使用型钢的不同可以分为:BZD型和BZD-JKBK型。

   本机由立柱、回转旋臂及电动葫芦等组成。立柱下端固定于混泥土基础上,旋臂回转,可根据用户需求进行回转。回转部分分为手动和电动回转(摆线针轮减速剂安装与上托板或者下托板上带动转管旋臂回转)。电动葫芦安装在旋臂轨道上,用于起吊重物。


第二章 起升机构的设计

2.1 确定起升机构的传动方案

   起升机构包括:取物装置,钢丝绳卷绕系统及驱动装置等部分,用来实现物品的上升与下降动作。

   根据设计要求所给参数,起重量Q=2t,属于小起重量旋臂起重机。主要技术要求参数如下:


参考文献

[1] 齐大信.通用机械[M].北京:化学工业出版社,2004.

[2] 杨文柱.起重吊装简易计算[M].北京:机械工业出版社,2007.

[3] 吴宗泽,高志,罗圣国,李威.机械设计课程设计手册(第4版)[M].北京:高等教育出版社2012.

[4] 赵又红,杨文敏,周知进,林国湘.机械设计基础[M].长沙:中南大学出版社.2012.

[5] 张青,张瑞军.工程起重机结构与设计[M]北京:化学工业出版社,2008.

[6] 张质文等.起重机设计手册[M]北京:中国铁道出版社,1997.

[7] 《起重机设计手册》编写组.起重机设计手册[M]北京,1977.

[8] 濮良贵,纪名刚.机械设计(第八版)[M].北京:高等教育出版社,2006.

[9] 胡宗武.起重机设计与实例[M].北京:机械工业出版社,2009.

[10] 刘鸿文.材料力学(第5版)[M].北京:高等教育出版社,2011.

[11] 徐格宁,陆风仪,张亮有.同济大学学报.第29卷12期.2001.12

[12] 董达删.起重机金属结构[M].上海:上海交通大学出版社,2011.
