　　　煤仓堵塞已经成为一种通病，一旦发生故障，煤仓往往是少则几个小时，多则几天无法进行原煤输送，严重影响了生产效率。目前针对不同的煤仓堵塞问题，最原始的解决方法是人工通堵，这种方法直接但效率低下，而且极易发生人员伤亡事故，安全隐患问题严重。处理煤仓堵塞事故到目前还未找到一个安全可靠的方法，不但影响正常生产，而且时有人员伤亡事故发生。因此，如何研究解决煤仓堵塞问题，最大限度地减少或杜绝处理煤仓堵塞是非常必要的。

　　　立式煤仓疏通装置由现场气源提供高压气体，储气罐用来高压气体储能，作为橡胶弹发射动力能源。由受控的高压气体冲击橡胶弹，使橡胶弹在发射筒内加速，达到一定的速度后冲击煤仓内的堵塞位置，破坏堵塞起拱，完成疏通。

关键词：煤仓堵塞疏通快排阀自动开启机构

Abstract

　　　Bunker coal storage and coal production throughput is an important part of the process is the transport of coal production indispensable key parts of the production capacity of coal plays a decisive role. Occur in the course of transmission has become a bunker clogging the universality of the problems facing the coal mine, seriously affecting the delivery of coal, which restricts production efficiency, and there is a great security risk.

　　　Block bunker has become a common problem, in the event of failure, often as little bunker a few hours, more coal is transported a few days can not be seriously affected the efficiency of production. The bunker is currently blocked for different problems, the most primitive solution is to manually pass blocking, this method is direct but inefficient and prone to personnel casualties, serious safety problems. Plug into the bunker incident handling have not yet found a safe and reliable method, not only affect the normal production, and personnel casualties occur from time to time. Therefore, how to study and solve the coal bin congestion, minimize or eliminate the processing block bunker is necessary.

　　　Vertical Coal Bunker clear the device to provide high-pressure gas source by the gas field, used high-pressure gas storage tank, as the rubber bullets fired power energy. Controlled high-pressure gas shocks by the rubber bullets, rubber bullets in the launch tube to accelerate, reaching a certain speed after the impact of coal storage location within the block, destroyed plug bagging, complete clear.

Key words: Coal bunker, clear, device, quick scheduling valve, automatic opening mechanis

1.概述1

1.1煤仓简介及存在问题1

1.2 煤仓堵塞的原因及形式2

1.2.1 煤仓堵塞的原因2

1.2.2 煤仓堵塞机理研究3

1.3 改善煤仓通畅性的措施8

1.4 煤仓疏通技术的现状9

1.5 煤仓疏通新技术的提出11

1.6 立式煤仓疏通装置13

1.7 立式煤仓疏通装置工作过程16

2.外部尺寸的设计计算18

2.1 发射筒的设计计算18

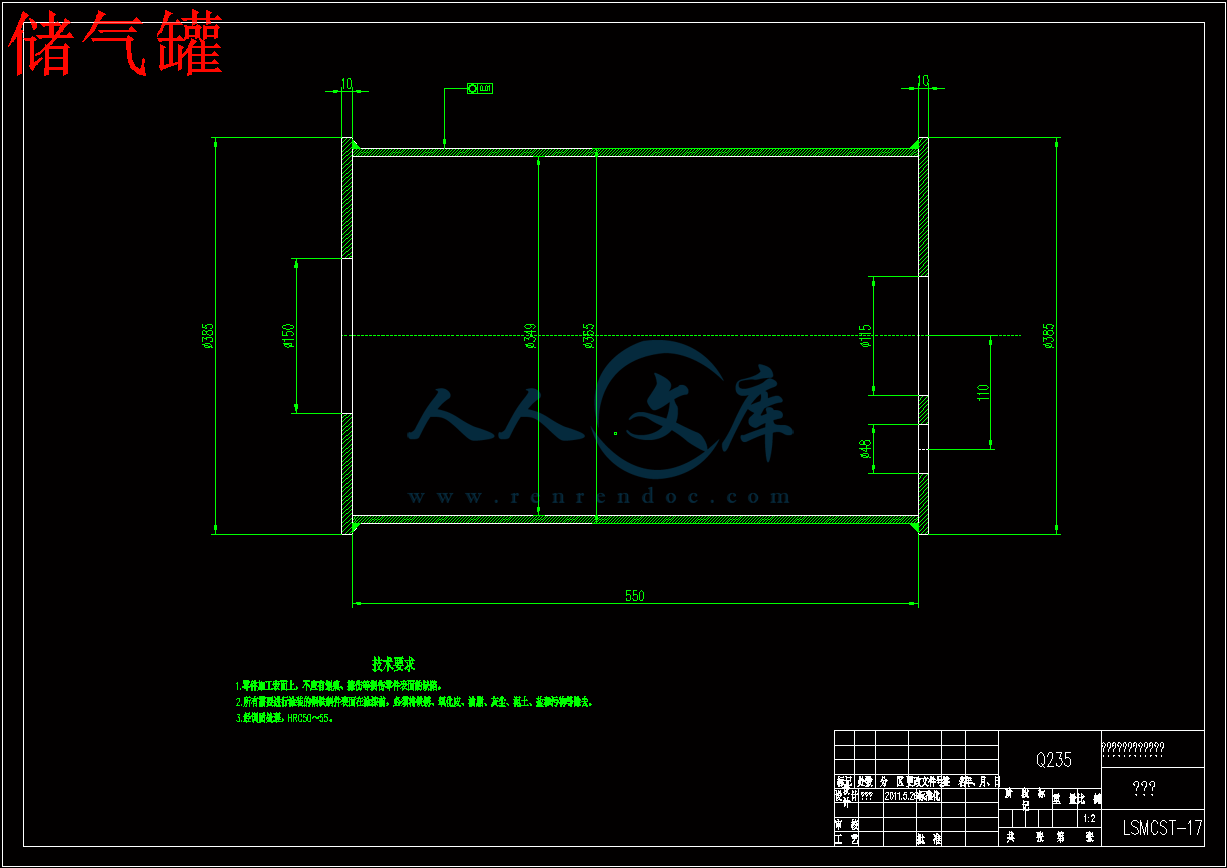

2.2 储气罐的设计计算22

2.3 发射筒出口端盖设计26

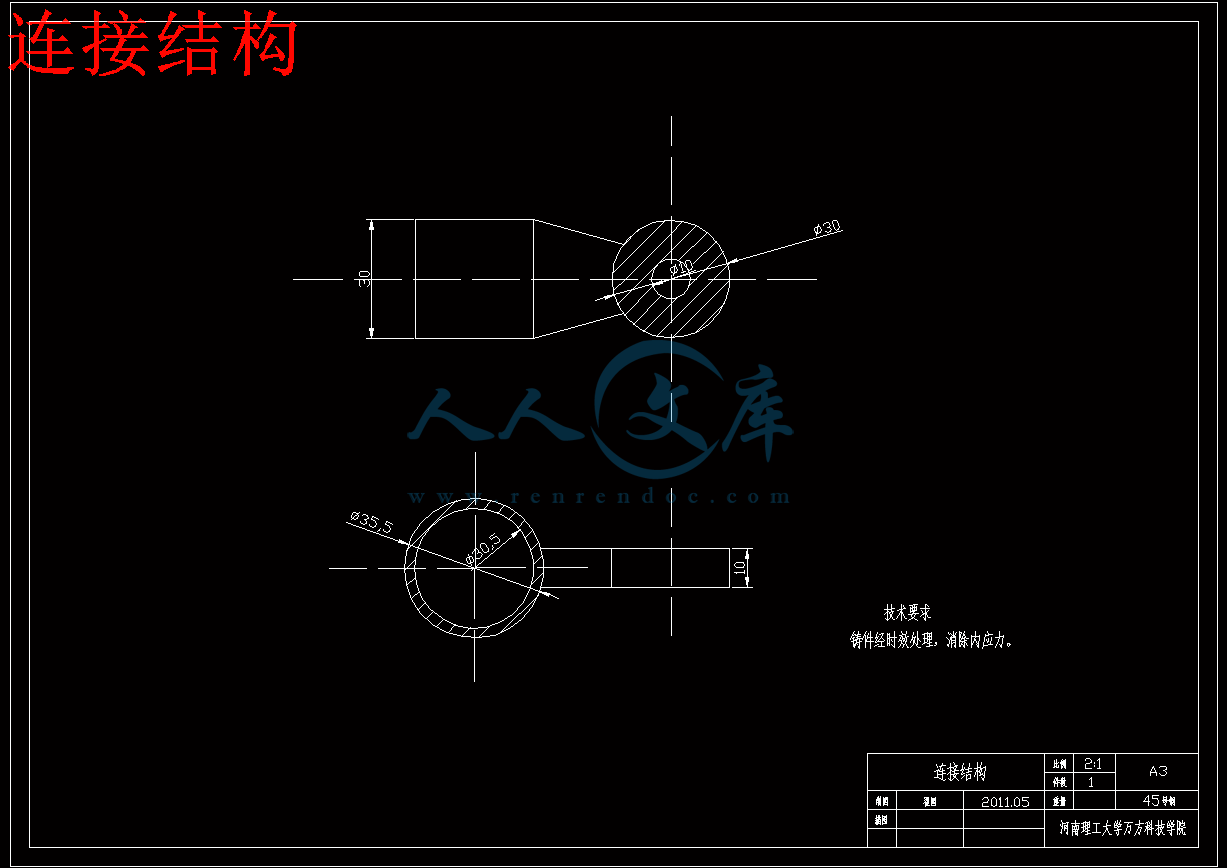

2.4 铰链的设计计算26

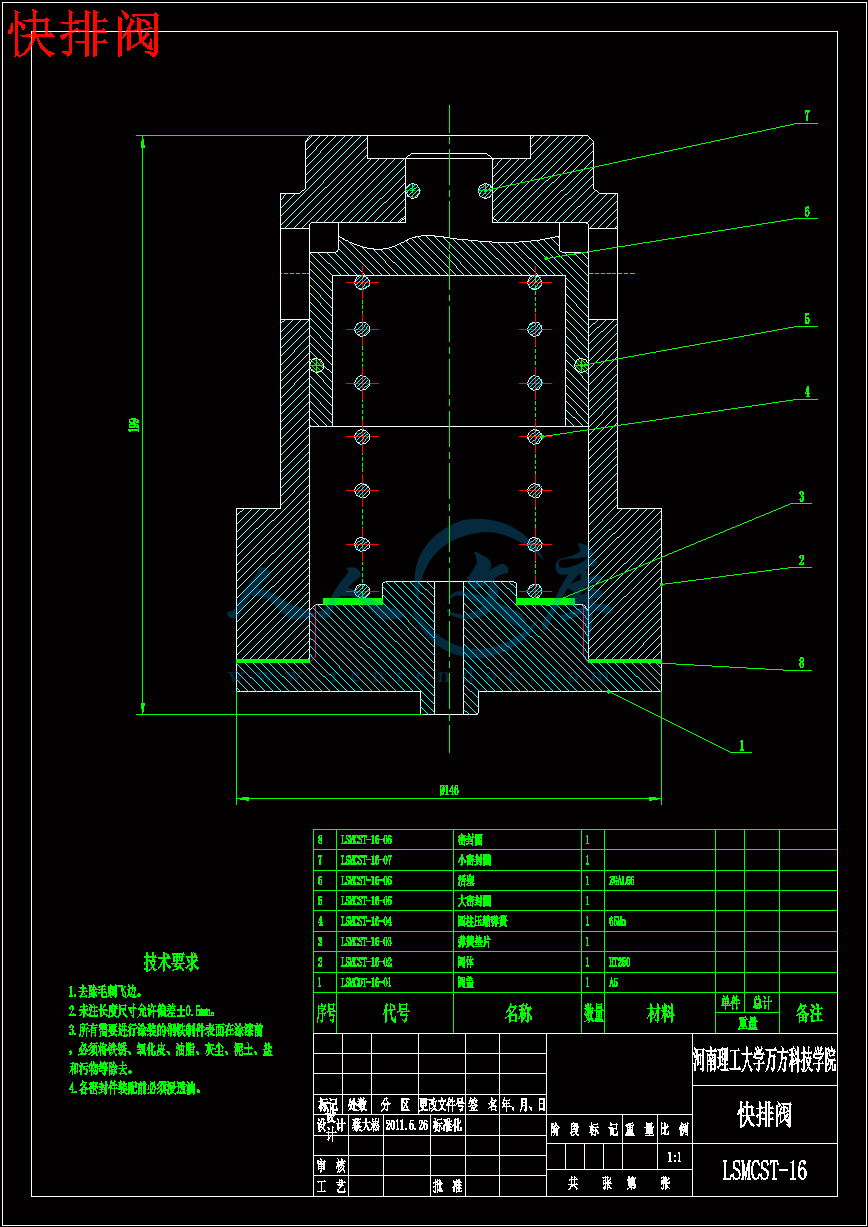

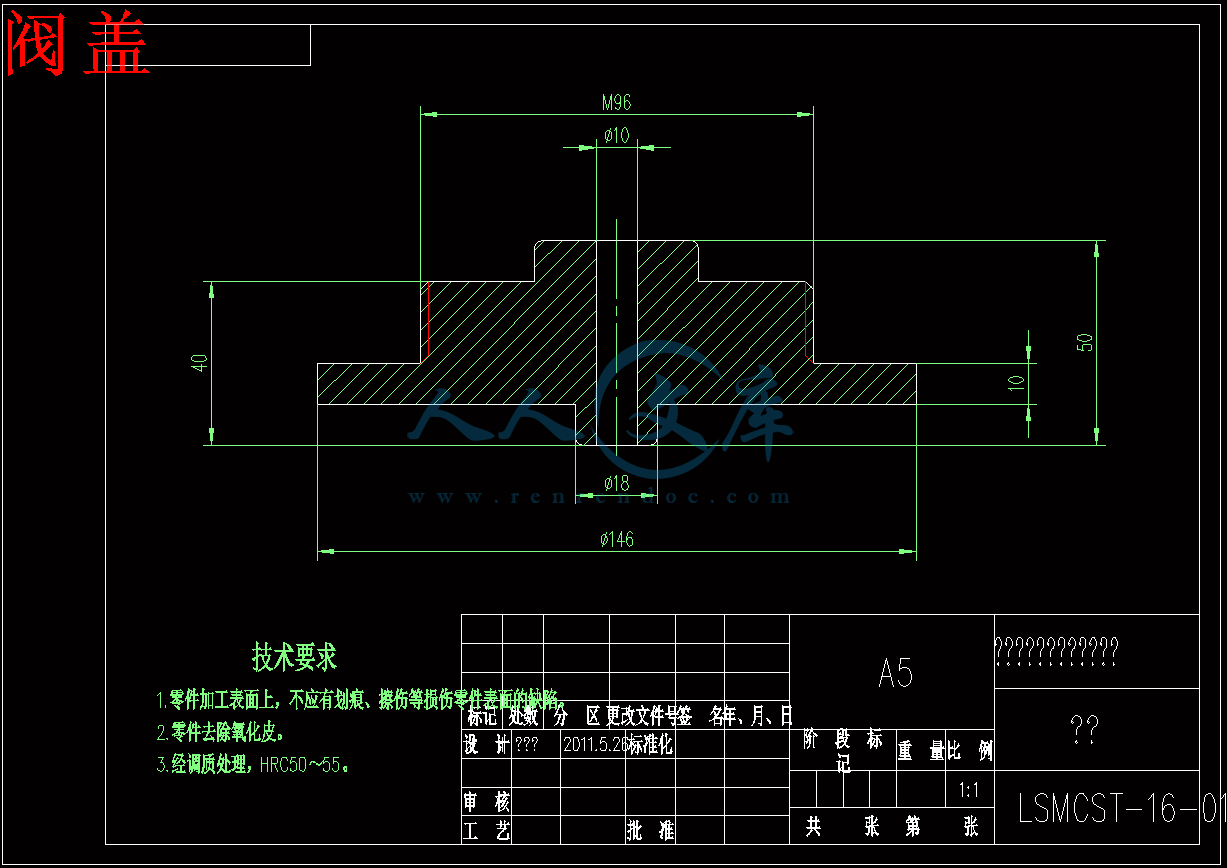

3.快排阀的设计28

3.1快排阀的基本条件28

3.2 快排阀设计及工作原理29

3.3快排阀材料的选择32

3.4 快排阀气密性的检测36

4.自动开启机构的设计39

4.1 自动开启机构的整体设计及工作原理39

4.2 下缸体的设计计算41

4.2.1 下缸体深度的确定41

4.2.2 下缸体直径的确定42

4.3 螺纹套筒的设计计算44

4.4空管活塞杆的设计计算45

4.4.1 空管活塞杆的整体设计45

4.4.2 活塞压力的计算45

4.5 压缩弹簧的设计计算48

4.6 大小密封圈及橡胶套圈50

5.其他部件的设计计算51

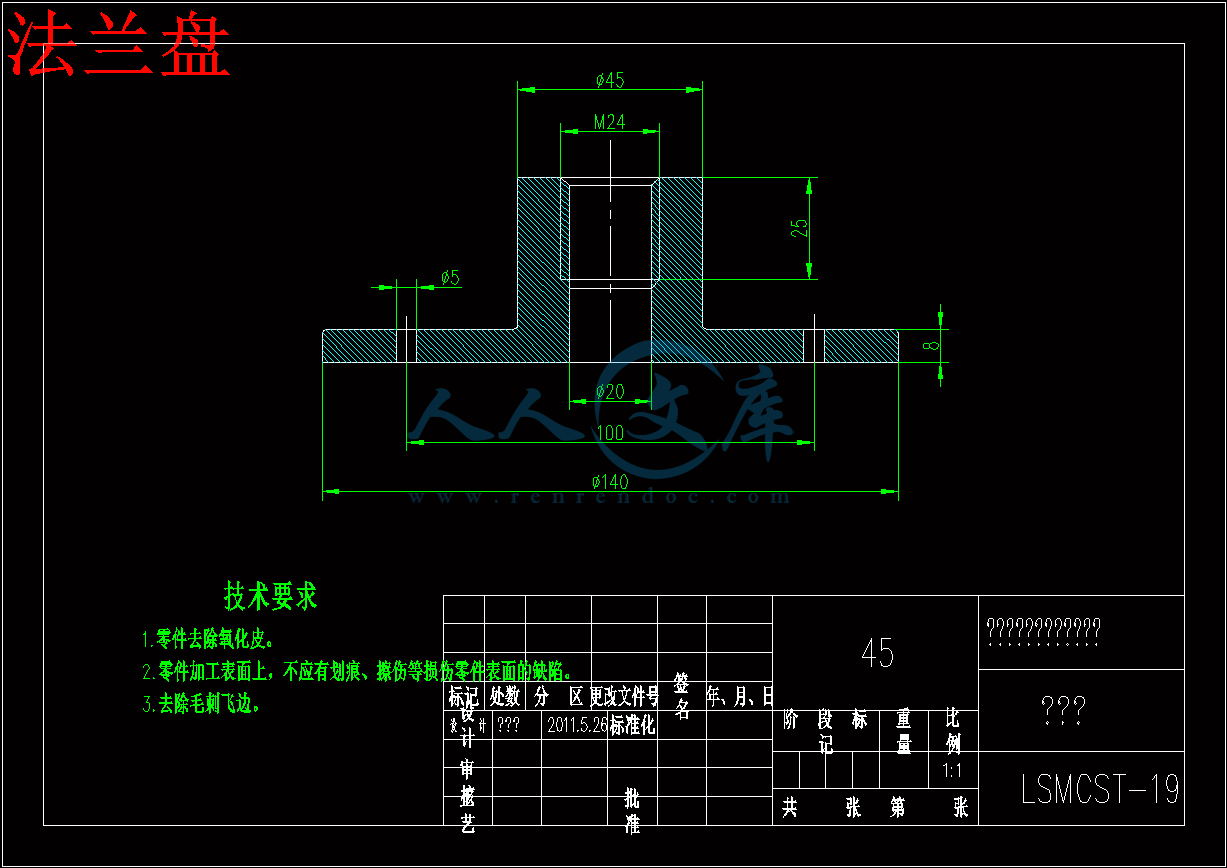

5.1 法兰盘的设计计算51

5.2 弧形支座的设计51

5.3 发射橡胶弹后座力缓冲弹簧计算：52

致谢53

参考文献54

1.概述

　　　煤矿井下煤仓的储存和吞吐是煤矿生产过程中的一个重要环节, 是煤矿生产运输中不可缺少的关键部位, 对煤矿的生产能力起着决定性作用。煤仓也是井下开拓布置中不可缺少的井巷工程，有贮存煤炭及运输煤炭(靠煤炭自重下滑)的作用。随着我国采煤业综合机械化程度的逐步提高和采区集中生产的不断实现，煤仓的容量逐渐增大，使用效率也越来越高。但是，在煤矿生产过程中经常发生煤仓堵塞事故，处理煤仓堵塞事故到目前还未找到一个安全可靠的方法，不但影响正常生产，而且时有人员伤亡事故发生。因此，如何研究解决煤仓堵塞问题，最大限度地减少或杜绝处理煤仓堵塞是非常必要的

1.1煤仓简介及存在问题

随着矿井机械化和集中化程度的不断发展，工作面和采区以及矿井生产能力都有较大幅度的提高。由于工作面和采区的生产能力具有较大的波动性。出煤时多时少，致使各环节运输设备忙闲不均，不能充分发挥其生产能力。此外，再生产中各环节（提升、运输等）设备的工作时间（迟早或长短）、动作方式（连续或周期）的不同以及可能发生的各种机电设备故障等的影响，都可能使各环节相互之间发生牵连，造成一些环节的间断，降低了矿井或水平的实际运输（或提升能力），甚至影响整个矿井生产的正常进行。为了解决上述矛盾，需在相互有牵连的提升、运输各环节之间设置各种类型的井下煤仓或矿仓，而且要求其有一定容量。

　　　目前国内原煤仓大都是水泥，钢，水泥钢混合式结构。其结构形状基本相同，上部呈方形，圆柱体，下部呈方锥，圆锥及双曲线形。上口大，下口小，上口进料，下口排放料，物料自上而下靠自重下落。下落的物料由于在锥形容器内流动，故愈向下流动，面积愈小，对物料本身就形成挤压，增加摩擦系数往往是造成堵塞的基本原因。另外物料的水分含量，粗细度化，温度变化，物料在窗口容器存放的时间长短，容器壁摩擦系数大小都是堵塞的基本原因。

　　　经调研及实验，堵塞后的形状，大致分为拱状，抛物线状，少数为锥状，个别呈鼠洞状等。堵塞的部位多数在煤闸门上1.5m以内，在这个范围内某处开始粘结薄层物料，粘结后增大摩擦力，然后朝轴向与径向延伸，逐步增加厚度，最终形成不同形状的堵塞，造成断流。

1.2 煤仓堵塞的原因及形式

　　　1.2.1 煤仓堵塞的原因

　　　煤仓的形式大体上有两种：拱形和漏斗形。生产矿井堵塞多发生于前者即拱形。堵塞的原因可分为以下几种：

　　　一是煤仓内存煤太少。因为煤块是从几十米的高度落下来，煤仓的深度越深，加速度越大，随之器冲击动量也非常大。所以一定块度的煤矿石在重力的作用下，逐渐冲击压实密结，再次放煤时，就很可能发生堵塞。

　　　二是煤仓存煤时间太长。由于煤仓内贮存时间过长，加之煤的湿度的影响，无形中增大了煤炭与仓壁之间的摩擦力，因而造成堵塞。

　　　三是管理不善大煤块或异物入仓。煤仓或溜煤眼入口处，未按要求设置筛蓖或筛蓖口过大，致使大块煤及研石进人仓内，甚至使一些背板、撑木、破风筒、废伯钥丝绳等进人煤仓，而造成堵塞。

　　　四是由于施工质量问题造成结构性堵仓。如该煤仓双漏斗分煤器处，由于施工问题造成500 mm平台的产生，这样就增大了溜煤阻力，经上部的煤打击夯实而逐渐集结成型起拱而造成堵仓。

　　　五是煤仓内存煤滞留时间过长，形成仓内底煤受压成固体状而造成堵塞。

　　　1.2.2 煤仓堵塞机理研究

　　　（1）原煤从仓内排出受许多因素的综合影响。为了研究原煤在仓内的流动状况以及与堵塞的关系，可将这些影响因素划分为内因的和外因两个方面。

　　　内因主要是指原煤的物理机械性质。如温度、粒度组成、含水量等。其中温度的影响基本上属于次要因素，因井下环境温差很小，原煤在仓内流动缓慢，煤仓堵塞受温度的影响不大；堵塞煤仓起决定作用的因素主要是原煤的粒度组成、含水量等。粒度组成不同，原煤在仓内的压实度也不同；原煤湿度的增加会促进粘结力的增长。

　　　外因主要是指仓体功能设计中的一些因素，如仓体、漏口的断面形状与尺寸、漏口的倾角、仓体贮煤的高度、仓壁的光滑程度、贮存时间，对仓内存料的压实程度等。但其中堵塞煤仓的重要因素是溜煤口的断面尺寸和仓内存煤的压实度。

　　　本装置旨在不改变现有煤仓结构的基础上，研究原煤堵塞机理提出改进通畅性的措施，并开发疏通装置，前述涉及煤仓结构形式的内容，即煤仓堵塞的某些外因是无法改变的。因此，研究重点放在引起煤仓堵塞的内因、原煤贮存时间、仓内存料的压实度、煤仓堵塞形式以及堵塞位置分布等方面

　　　(2) 原煤溜放的类型与煤仓堵塞形式：

　　　① 粗颗粒状(或块状)为主的：当原煤中块以上的料占较大比例时，其堵塞多表现为机械卡塞；

　　　② 细颗粒状(或粉状)为主的：当原煤中细粒或粉料为主要成分时，它的流动规律是由细粒或粉粒料来确定的，其堵塞多表现为结拱。

(3) 煤仓堵塞机理分析

　　　① 粗颗粒状(或块状)为主的原煤

　　　对于粗颗粒状(或块状)的原煤在仓内能否畅通地流动，首先决定于放出孔(漏口)大小和放出物料颗粒尺寸的比值。这种煤基本上是属于自由流动的物料，一般不会出现由于其被压实而引起结拱的现象。但是在生产过程中，溜煤口放煤并非绝对连续，当溜煤口停止放煤时，仓内会由于煤仓上口溜下的煤经自重加速后冲击而压实，发生堵塞现象；当放出孔和放出物料颗粒的比值小于4～5时，也可能发生卡塞现象。图1是在光学弹性模型中得到的粗粒物料发生机械卡塞时力的传递情况。

　　　──卡塞性堵塞绝大多数都发生在煤仓漏口附近，在煤仓其它部位极少发生，其表现形式见图1(或图2 (a)、(b))。主要原因是大量的超限煤块卸入仓内，根据对一矿使用中煤仓的观察，堵塞往往很可能发生在某一段时间内，一些煤仓的下口将出现连续性卡塞现象。大量未经破碎的煤同时来到卸载点，卸载点又无足够能力的破碎设备(使煤仓上口限制块料的篦子失去作用成为障碍而被取消)，实际上是让超限料块通畅地进入仓内，因此就会发生卡塞现象。

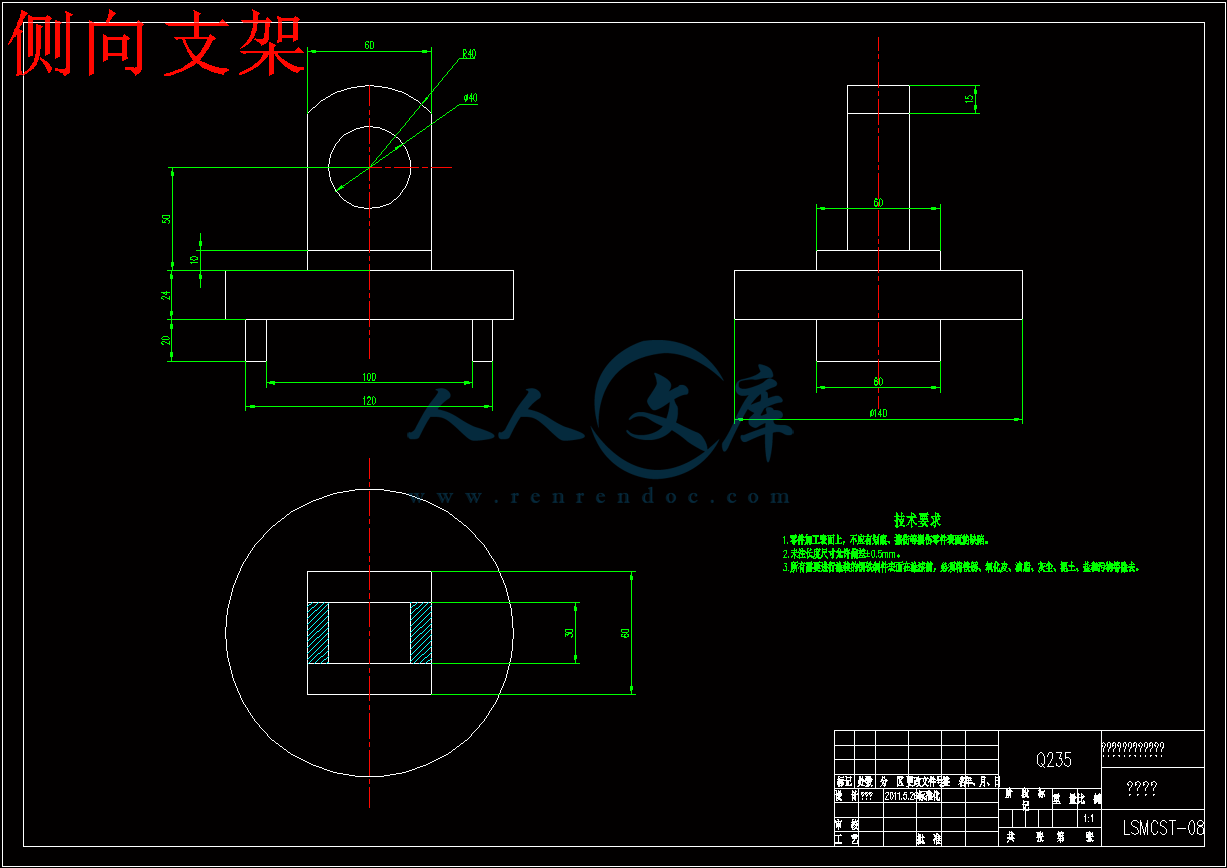

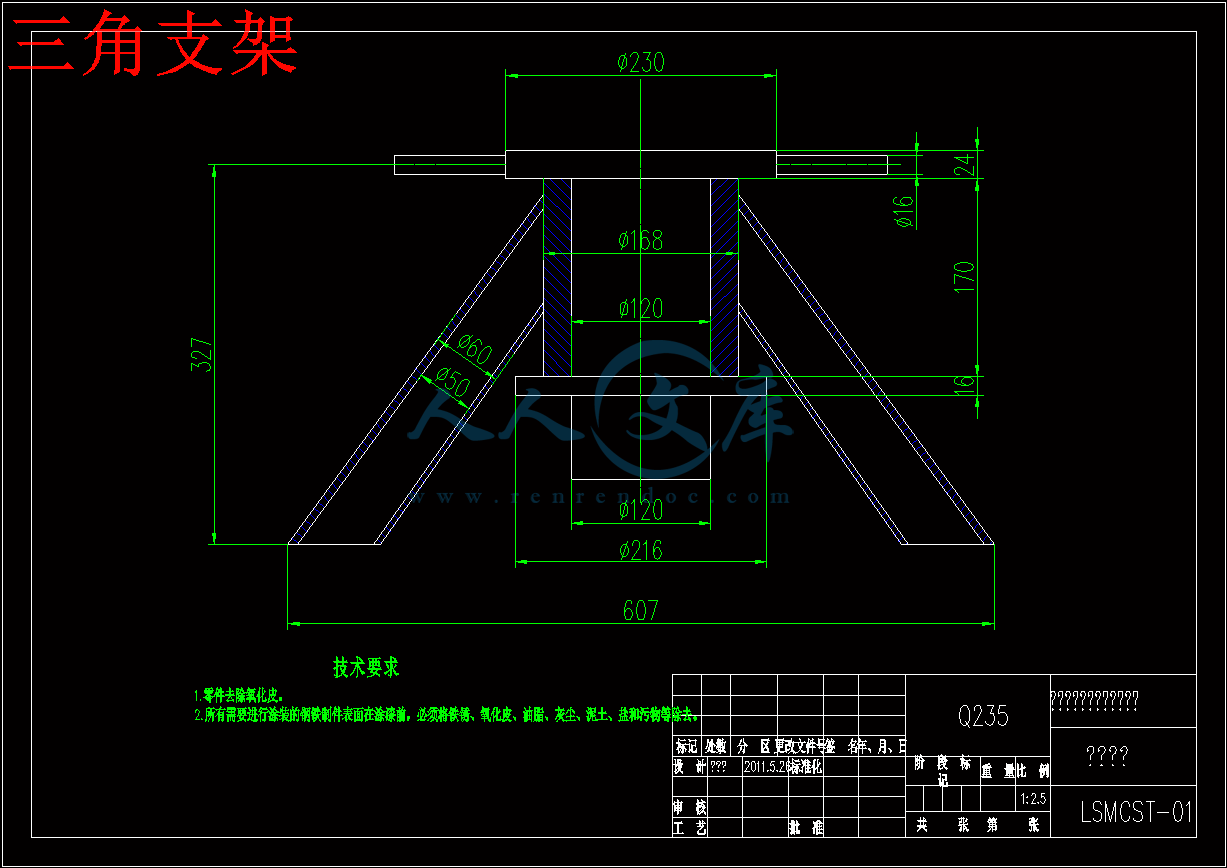

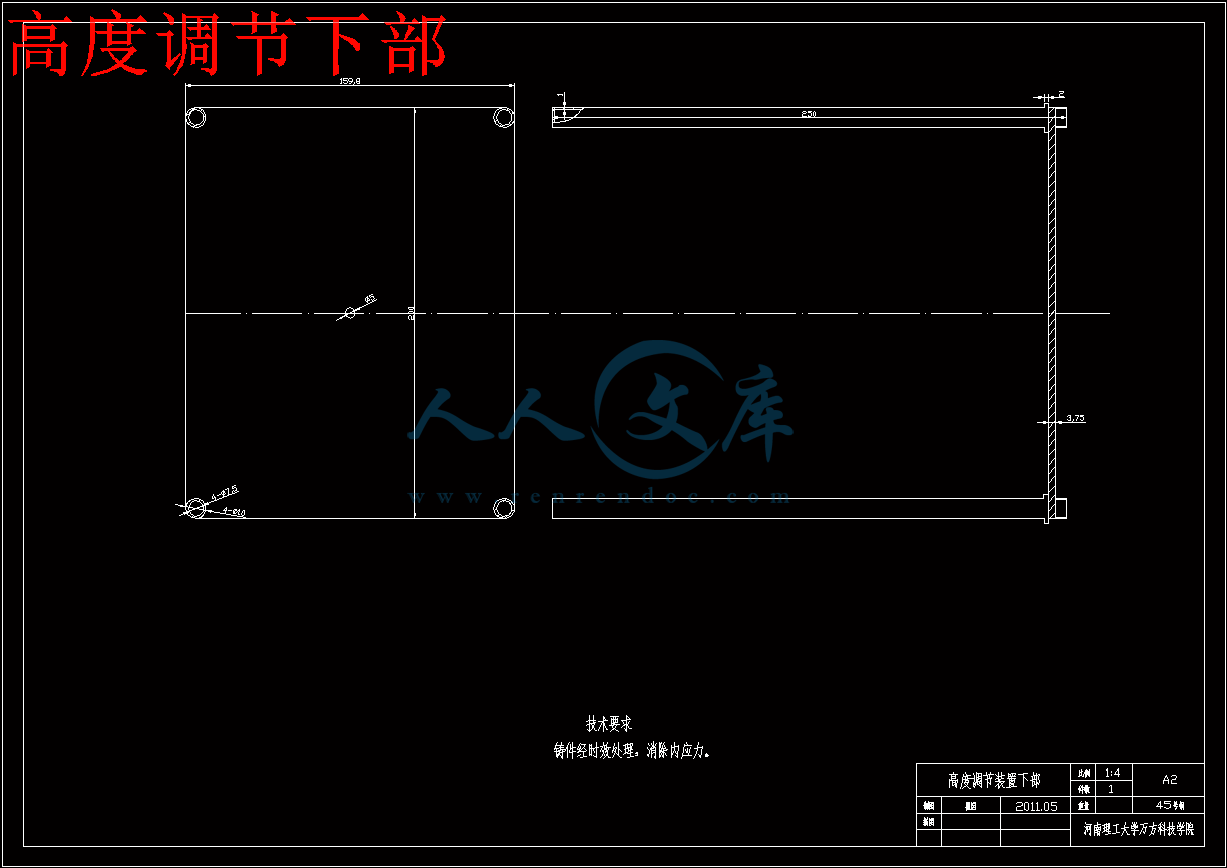

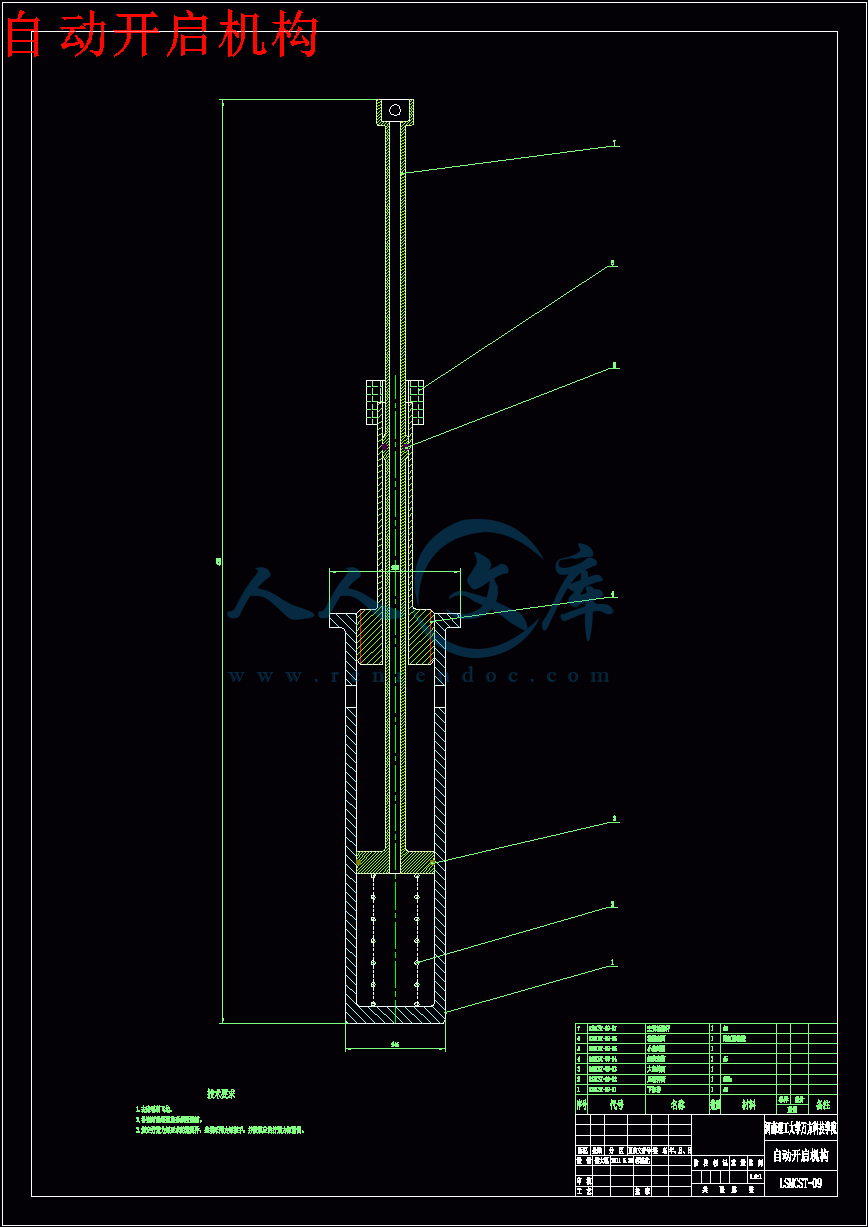

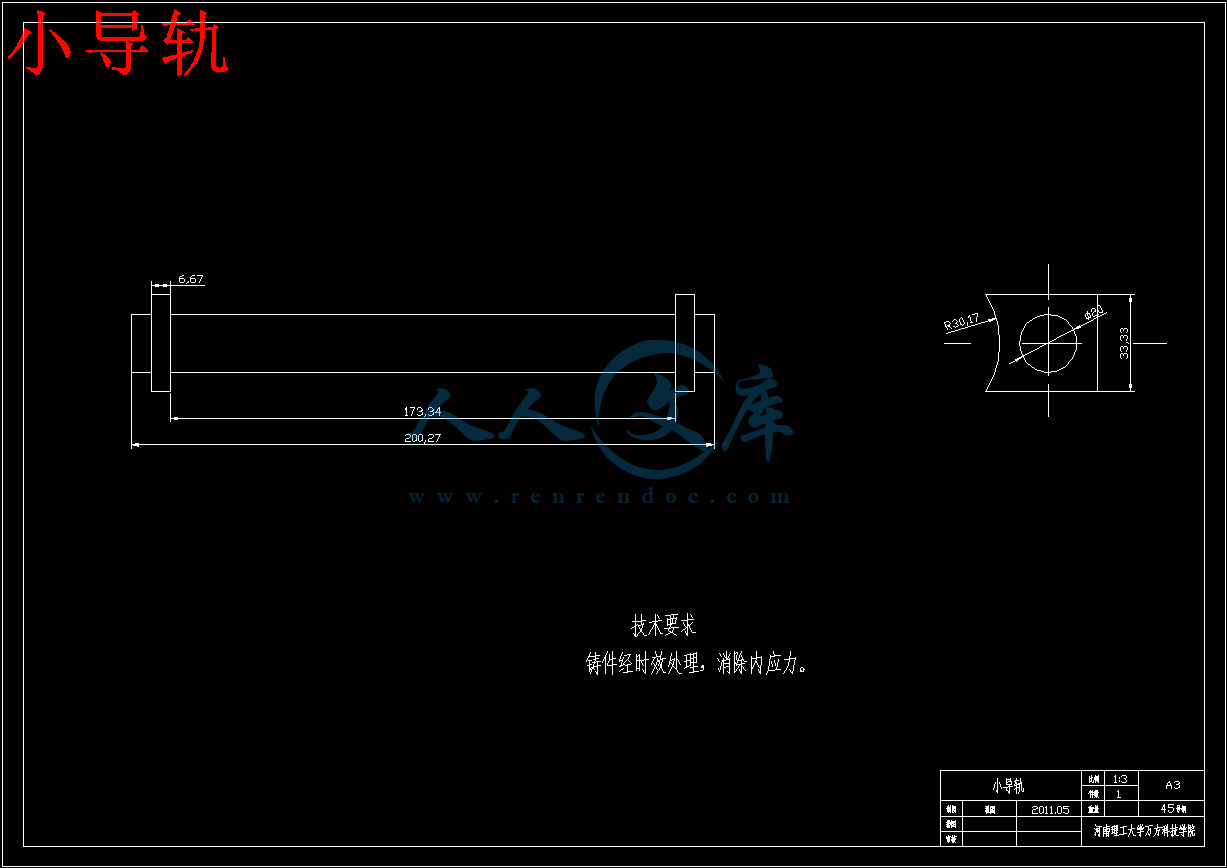

　　　　　　　在三角支架1上依次设置有螺旋手柄2及托板3，通过调整螺旋手柄，进而调整发射筒的高度。托板的上面一侧固定设置有弧形支座5，托板的上面另一侧设置有支柱4，支柱的上端通过侧向支架8连接在储气罐17的侧壁，储气罐17的底部通过弹簧套筒7与橡胶托轮6固定连接，橡胶托轮6顶在弧形支座5的弧形弯曲表面，弹簧套筒7用于缓冲橡胶弹发射后产生的后坐力。储气罐17内部中间位置设置有发射筒1，储气罐下部一侧设置有进气阀15，进气阀15通过高压软管及进气总阀13连接到高压气源12。发射筒18内下部设置有快排阀16，快排阀16通过发射开关14、高压软管及进气总阀13连接到高压气源12。储气罐上部一侧设置有自动开启机构9，自动开启机构通过铰链10与发射筒出口端盖11相连接，在发射橡胶弹时打开发射筒出口端盖，发射完毕后，关闭发射筒出口端盖。高压气源可直接利用煤矿井下的气源即可，根据煤仓的规格大小，本疏通装置可制成系列产品。

1.7 立式煤仓疏通装置工作过程

　　本煤仓疏通装置由现场气源提供高压气体，储气罐用来高压气体储能，作为橡胶弹发射动力能源。由受控的高压气体冲击橡胶弹，使橡胶弹在发射筒内加速，达到一定的速度后冲击煤仓内的堵塞位置，破坏堵塞起拱，完成疏通。

　　根据上图4叙述本煤仓疏通装置的工作原理：三角支架1上装有托板3，，托板3的高度可通过与之相连的螺旋手柄2调整，进而调整发射筒18的高度。根据堵塞位置和煤仓下观察孔开口位置推动橡胶托轮6沿弧形支座5运动来调整发射筒18的高度。确定好发射筒18的位置后，用螺母固定橡胶托轮6，进而固定整个发射装置。弹簧套筒7用于缓冲橡胶弹发射后产生的后坐力。打开进气总阀13，使发射开关14处于进气状态，即使快排阀16复位处于关闭状态，打开进气阀15使储气罐17开始储能，达到一定压力后，自动开启机构9通过铰链10打开发射筒出口端盖11，将橡胶弹装入发射筒。当储气罐17中的气体压力达到设定值后，关闭进气总阀13。检查无误后，扳动发射开关14，在内外压差的作用下快排阀16瞬间动作，储气罐17中的高压气体瞬时进入发射筒18，使橡胶弹在发射筒18中加速后射出，直接冲击煤仓堵塞处。橡胶弹发射后，储气罐17内气压瞬间下降，在弹簧作用下自动开启机构9复位，发射筒出口端盖11自动闭合。重复以上过程可多次发射橡胶弹，直至煤仓堵塞处被疏通。

　　　本设计的主要内容包括：

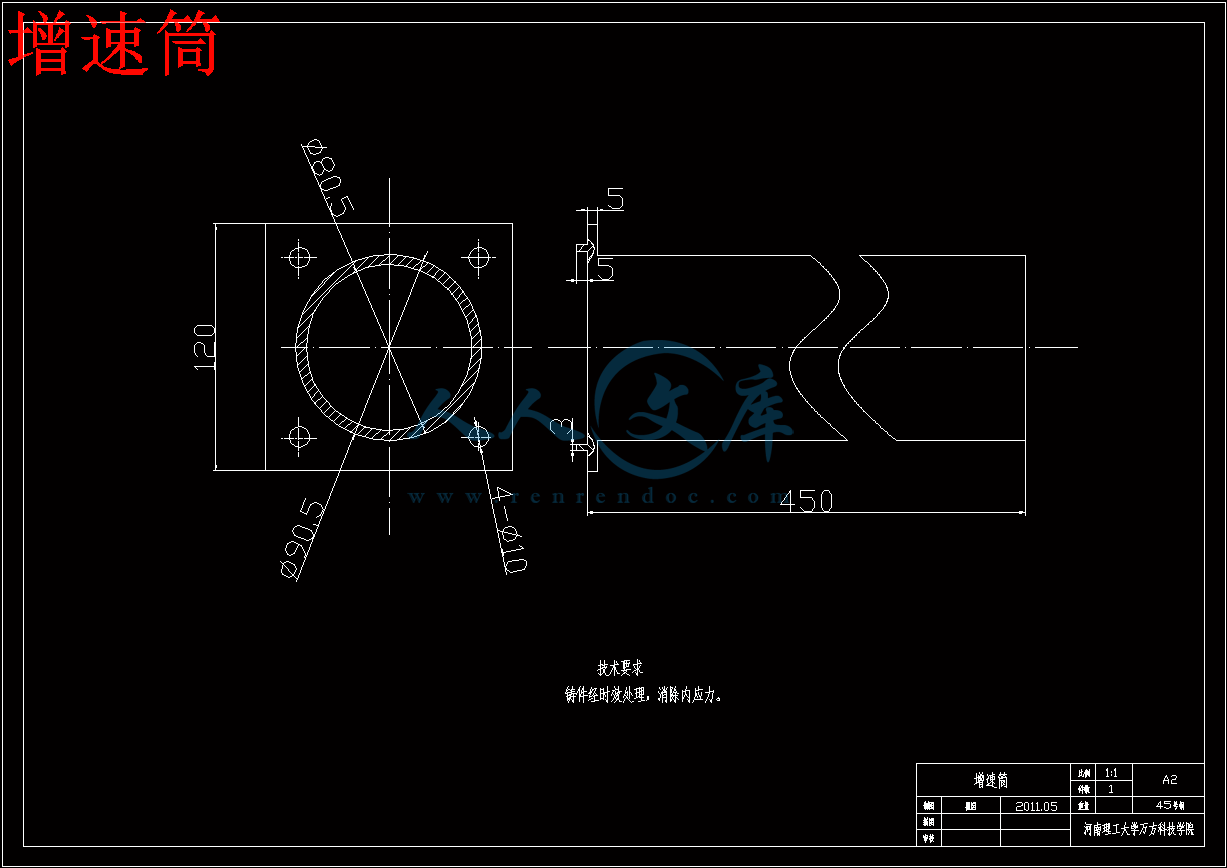

　　　（1）根据煤仓发生堵眼的起拱位置，确定增速筒发射橡胶弹的合理角度范围

　　　（2）根据现场气源能提供的气压大小计算橡胶弹发射高度和冲击力大小

　　　（3）设计立式煤仓疏通装置结构及零件

　　　（4）设计快排阀结构及自动开启机构

2.外部尺寸的设计计算　　

2.1 发射筒的设计计算

　　　本方案采用高压气动发射橡胶弹，给煤仓堵塞处的拱脚以冲击而达到疏通煤仓的目的，橡胶弹要对仓内堵塞的原煤以足够大的冲击力。由于橡胶是一种高分子材料，具有高弹性，在橡胶弹冲击拱脚时，自身的弹性变形将吸收一定的能量，而减弱对原煤的冲击力，因此经过分析比较，本设计选用压缩变形小，而弹性较差的特种橡胶——氯醇(氯醚)橡胶(H75型)。氯醇橡胶密度为1.37

　　　根据设计要求，炮弹（1.30）g/cm3。设计橡胶弹为圆柱形，其直径为80mm，长度为100mm，其体积为：502.4 cm3, 其质量为：0.688Kg。能够上升的高度应该达到150m以上，储气罐压力初定达到0.4Mp后发射炮弹。气压推动橡胶弹的有效作用面积为橡胶弹的大圆面积。

　　　参考文献

[1] 张国辅，矿山井下煤仓与矿仓（设计与使用），煤炭工业出版社，1983年.

[3] 冯之敬主编.机械制造工程原理．清华大学出版社，1999年

[5] 孔庆华，刘传绍主编. 极限配合与测量技术基础. 同济大学出版社，2002年.

[6] 苏翼林主编. 材料力学. 高等教育出版社，1980年.

[7] 顾崇衔主编. 机械制造工艺学. 陕西科学技术出版社，1999年.

[9] 范祖尧等.现代机械设备设计手册—非标准机械设备设计[M].机械工业出版社.2000年.

[10] 唐金松.简明机械设计手册（第二版）[M].上海科学技术出版社.2002年.

[13] 上海煤矿机械研究所.煤矿机械设计手册[M].1972年
