Swinging arm type truck is equipped with can turn around lifting swinging arm, the car fight or containers junk is suspensory on lifting swinging arm, with lifting swinging arm again, taking off and landing from the pack of MSW dump professional dump trucks.

Development of swing arm garbage trucks with saving resources, protecting the environment and reduce labor intensity, and many other advantages. At present, swinging arm type truck has a wide range of applications, garbage transportation already affected every part of our lives for the development of national economy, has an important significance.

This paper introduces the modification of swing arm garbage design explains. For car, swinging arm device, hydraulic system and affiliates carried on the detailed design, and the different schemes are compared and analyzed, and guarantee the swing arm advanced and practical roll-off garbage trucks. Describes the modification process of roll-off garbage trucks swing arm of the problems and related to the working principle of special equipment, and the vehicle performance is analyzed.

Key words: Special Vehicle；Hydraulic system ；Junk transportation ；Swinging arm device ；Subsidiary body

摘要I

AbstractII

第1章绪论1

1.1 摆臂式垃圾车的目的和意义1

1.2 国内外现状及发展前景1

1.2.1 国内外发展现状1

1.2.2 摆臂式垃圾车的发展前景1

1.3 国外专用汽车产品的特点及其发展趋势2

1.3.1 国外专用汽车产品的特点2

1.3.2 国外专用汽车产品的现状及其发展趋势3

1.4 课题主要内容3

第2章方案设计分析与整车总布置5

2.1 方案设计与分析5

2.2 整车总布置5

2.2.1 车厢厢体布置及副车架外型尺寸的确定5

2.2.2 摆臂形式的选取与布置5

2.2.3 液压装置的布置5

2.3 二类底盘选型7

2.3.1 二类底盘初选7

2.3.2 二类底盘装载质量的初步校核7

2.4 本章小结8

第3章车厢装置及副车架设计计算9

3.1 车厢外形尺寸设计9

3.1.1 初步确定车厢尺寸及材料9

3.1.2 车厢的设计规范及尺寸确定9

3.2 副车架的设计 9

3.2.1 副车架的截面形状及尺寸10

3.2.2 加强板的布置10

3.2.3 副车架前端形状及尺寸11

3.2.4 纵梁与横梁的连接设计13

3.3 本章小结 15

第4章液压系统16

4.1 液压油缸的选择17

4.2 举升能力的校核17

4.2.1 初始位置状态的校核17

4.2.2 液压油缸举升状态的校核17

4.3 液压泵及控制阀的选择18

4.3.1 液压泵及流量确定19

4.3.2 液压原理及液压控制阀的确定20

4.4 本章小结 21

第5章摆臂的结构与设计计算22

5.1 吊装工况受力分析22

5.2 倾卸时的受力分析23

5.3 本章小结 24

第6章辅助系统设计24

6.1 取力机构的设计与选型24

6.2 液力马达的选型25

6.3 本章小结27

结论28

参考文献29

致谢30

一、设计（论文）目的、意义

　　　垃圾处理工作是城市建设和管理的重要内容，与人民生活密切相关。随着我国经济的发展和人

民生活水平的提高，环卫部门需处理的垃圾从数量到种类都日益增多。无疑，垃圾处理工作量将加大，这样，垃圾处理的效率问题将是我们面对的一个重要问题。垃圾的处理包括垃圾的收集、运输及最终处理，其中垃圾运输是重要的一环，这不仅因为它的效率直接影响整个垃圾处理工作的效率，而且如运输工具选择不慎，会在运输过程中产生泄漏、废气等污染，严重影响垃圾处理工作及城市环境。摆臂式垃圾车由于装载量大，工作稳定，性能可靠，装载能力强，为完成上述工作创造了有利的条件。

二、设计（论文）内容、技术要求（研究方法）

　（1）摆臂式不同结构形式的比较；

（2）对汽车二类底盘进行参数确定；

（3）对车厢等主要部件进行设计；

（4）对摆臂等部件进行设计；

　　　外型尺寸: 7185×2470×3015

　轴距: 3950mm,

　　　实际容积: 6-8立方

1.1 摆臂式垃圾车的目的和意义

　　　垃圾处理工作是城市建设和管理的重要内容，与人民生活密切相关。随着我国经济的发展和人民生活水平的提高，环卫部门需处理的垃圾从数量到种类都日益增多。无疑，垃圾处理工作量将加大，这样，垃圾处理的效率问题将是我们面对的一个重要问题。垃圾的处理包括垃圾的收集、运输及最终处理，其中垃圾运输是重要的一环，这不仅因为它的效率直接影响整个垃圾处理工作的效率，而且如运输工具选择不慎，会在运输过程中产生泄漏、废气等污染，严重影响垃圾处理工作及城市环境。摆臂式垃圾车由于装载量大，工作稳定，性能可靠，装载能力强，为完成上述工作创造了有利的条件。

1.2 国内外现状及发展前景

1.2.1 国内外发展现状

　　　20世纪80年代以来，我国垃圾车辆的研发机构、改装生产企业通过引进、消化、吸收国外先进技术，加快了对国产垃圾车产品的研发和生产，使国产垃圾车的技术装备水平得到了较快发展和很大提高。经过这些年的发展，垃圾车产品的类型、功能己能基本满足一般的作业需求，技术己经相对成熟，主要表现在:优化的车厢填充角度设计，可使垃圾最大压实密度提高;液压、电气控制系统同时具备全自动、半自动、电手动、纯手动功能;针对城市生活垃圾采用的专门技术可大幅度降低装载、压缩时的油耗，减少运行成本;密封设计技术可杜绝二次污染。

目前国内市场占有率较大的摆臂式垃圾车生产厂家有江苏悦达、南京晨光、青海新路、烟台海德和中联中标等企业。与国外先进产品相比，我国垃圾车的性能和功能还存在一定差距，低端产品特征明显，整车性能较差，大部分国产摆臂式垃圾车是以模仿进口车功能为基础来研制生产的，缺乏具有自主知识产权和概念创新的产品。在液压装置、机械作业装置、测量计一量装置、自动控制装置、安全防护装置的技术水平上与国外先进产品还存在着一定的差距。

1.2.2 摆臂式垃圾车的发展前景

　我国是发展中国家, 目前国内垃圾运输水平还比较低,垃圾监测系统，在摆臂式垃圾车工作过程中，垃圾车的垃圾装载情况是管理者所关心的。垃圾车负载变化及垃圾厢内垃圾是否填满，在一般情况下都是很难监测的。通过加载垃圾监测系统能随时随地检测车辆负载的变化情况及垃圾是否填满，为垃圾车司机和管理者提供参考。提高垃圾车作业的科学性和行车的安全性，同时也可以减少工作人员工作量，提高工作效率。

　液压控制装置，垃圾车液压装置应具有以下特征:按照需要提供流量;较小的节流损失;减少管路连接工作;无泄漏;可与其它液压功能组合，如装载机构泵可以向番组桶等系统供油。

绿色视觉效果，车辆的外观造型及彩化已越来越受到环卫部门的重视，一些适合不同城市品味的彩化摆臂式垃圾车辆已成为城市的一道亮丽的风景。通过对车辆外形和性能的改进，消除或减轻视觉污染，避免或减少作业时对周围环境和人员的影响，使垃圾车辆与作业环境相协调。1.4 课题主要内容

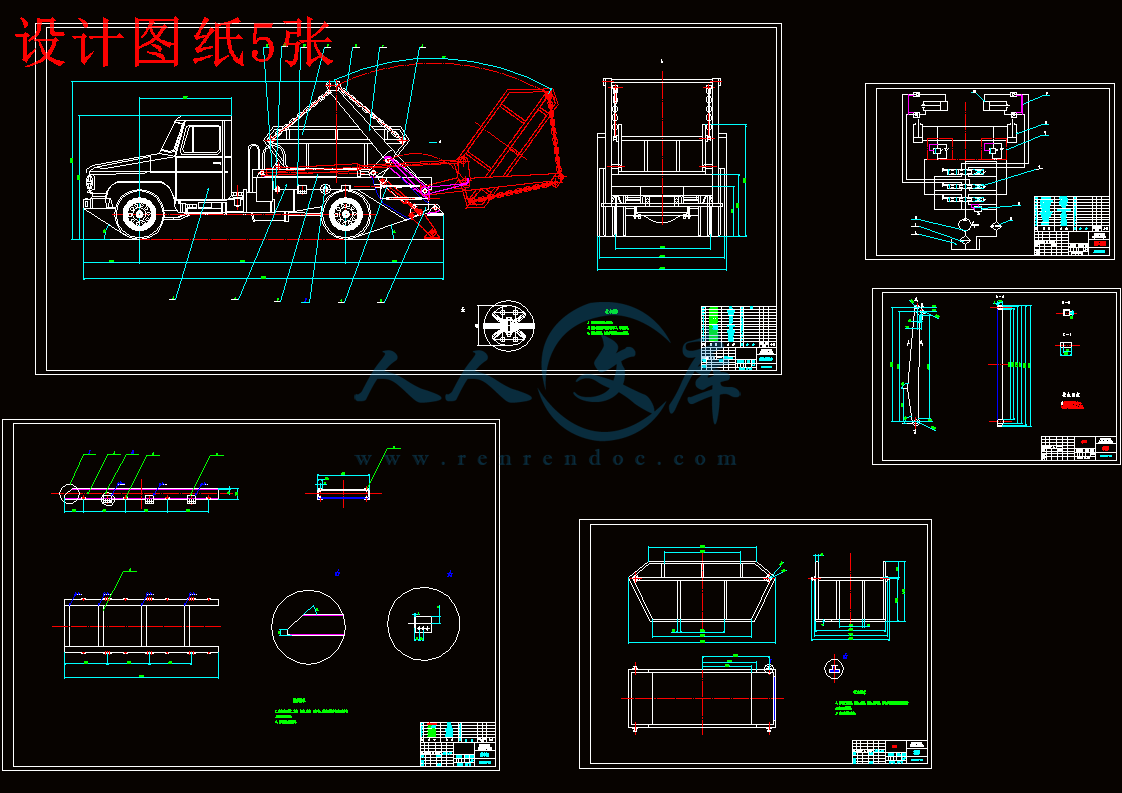

　　　摆臂式垃圾车是通过安装在车上的液压控制系统控制摆臂回转，摆臂式垃圾车是装备有可回转的起重摆臂，车斗或集装垃圾悬吊在起重摆臂上，随起重摆臂回转、起落、实现垃圾自装自卸的专业自卸汽车。

　　　参考我国现阶段国情可见，在国家大力推行节能减排的政策指导下，垃圾车具有广大的市场前景和可观的收益回报，因此本文只对摆臂式垃圾车进行改装设计。

　　　具体设计包括以下内容。

　　　1、二类底盘选择；

　　　2、专用汽车的总体布置，绘制总布置草图；

　　　3、箱体总成的设计；

　　　4、摆臂的设计；

　　　5、液压系统的设计；

　　　6、辅助系统的设计；

　　　7、整车性能计算分析。

设计时尽量满足以下四点:

1、按照技术指标要求，设计一种摆臂式样垃圾车，满足专用车相关设计要求；

2、正确根据给定东风二类底盘选择主要参数，进行车辆的总体布置，用总布置

草图表达主要底盘部件和重要工作装置的布置；

3、对车厢进行设计，完成部部件设计选型；

4、摆臂的结构设计。2.2 整车总布置

2.2.1 车厢厢体的布置及副车架外型尺寸的确定

为使前后轴荷分配合理，整车质量分配均匀，车辆重心低稳定性高，厢体的位置为封头前端面距驾驶室前端3400mm处，底面与副车架接触，副车架外型尺寸为 28961705200mm，材料型号为20的热轧槽钢（GB/T707-1988），中间设置加强梁。

2.2.2 摆臂形式的选取与布置

目前, 在自卸车行业有多种结构型式。举升机构的型式目前国内常见的有: 三角架放大举升机构( F 式、T 式)、双缸举升、前顶举升和双面侧翻。其中,中轻型自卸汽车多采用结构比较简单、布置尺寸较小的举升机构, 如加伍德机构(D 式)；中、大型自卸汽车多采用油压特性曲线较好的举升机构, 如马勒里机构(T 式)；大型自卸汽车多采用举升力系数较小的举升机构，如浮动油缸连杆放大组合式(F 式和Z 式)或者前顶举升式。

其中国际上尤其是欧美等国大都采用前举升自卸方式。这种自卸方式2003年在国内也得到了许多应用, 如解放的CA3260- 8×4、重汽的ZZ3382- 8×4、川汽的CQ3300- 8×4 等车型先后问世, 在市场也得到了用户的认可。

　　　1．结构组成。

摆臂式垃圾汽车主要是由二类底盘、上装副车架、车厢及多级油缸等组成, 结构

非常简单。

　　　2．结构性能优点。

　　　1）整车重心低, 行车稳定性好, 只要后挡不干涉, 副车架纵梁可以做得很低, 最小可以与载货车相同。其结构简单、车厢底板与主车架上平面的闭合高度可以很小, 整车稳定性好, 液压系统压力较小；

　　　2）在机构式自卸汽车设计中经常会发生机构与底盘横梁干涉, 从而需对底盘横梁改制,很麻烦。而前摆臂方式则不必考虑上装与底盘干涉的问题,因而设计者不必再费劲地做很多的校核图了,大大地提高了产品的开发速度；

　　　3）现在的用户对车厢的要求越来越大,垃圾车的轴距也较原来大,传统的机构式举升无法将较长车厢举升到能卸货的角度,除非将副车架纵梁和车厢底盘纵梁的高度做得很大,才能布置下加大加强的机构。但这样整车的重心必然提高了, 重心越高, 行车尤其是在调整或转弯时很不稳定, 存在安全隐患；

　　　4）传统的T 式机构一般应用在载重8t或以下的装卸汽车中, F式机构应用在15t左右的装卸汽车中。这种机构的装卸汽车在超载时由于液压系统的压力过大, 经常发生烧油泵、密封件损坏和根本不举升等问题, 而垃圾摆臂汽车不需将油缸的推力放大到举升架和拉杆上便可以将车厢举升起来。因而前摆臂的油压特性非常好。液压元件不会因压力过高而损坏, 液压系统的使用寿命更长, 液压系统的故障比很低；

　　　5）结构简单, 安装维护较方便。机构式摆臂由臂杆、吊链、举升油缸及其安装联接的座和轴组成, 结构非常复杂, 前举升是一种用多级油缸直推车厢前部从而达到卸货的一种方式只有油缸而无其它零部件。这种结构非常简单, 制造成本低, 工艺性好[7]。

　　　随着技术发展，今年来国内的前顶举升机构也得到较大发展，其中的代表是已国产的荷兰海沃整机系统，其成本也趋于合理。基于以上优点并参考国内外同类产品，本设计的举升系统采用前置前顶举升机构。其底座与副车架连接，液压缸通过焊接在厢体前端的支架铰接在一起，随举升位置不同而转动。

2.3 二类底盘选型

2.3.1 二类底盘初选

　　　根据上装厢体尺寸参数及产品日常使用维护保养方便，再综合考虑产品造价，初步选择东风牌EQ1092F19DJ型二类地盘，其详细参数如表2.1。结合上装实际，需要对二类地盘尺寸进行修改。

　　　考虑到动力性、经济性及满足环保法规的要求，发动机选用东风康明斯发动机有限公司生产的C26020型柴油增压发动机，其参数见表2.2。变速器选择DF6S750，六档手动变速器，该采用双杆远距离操纵，传动比见表2.3。

表2.1 东风EQ1092F19DJ参数

外型尺寸(长宽高)(mm)7185×2 470×3015

车厢尺寸(长宽高)(mm)2780×1678×1365

总质量(Kg)9765

整备质量(kg)5570

额定载质量(kg)4000

接近角/离去角(°)29/15

前悬/后悬(mm)1065/2170

轴距(mm)3950

轴数2

最高车速 (km/h)90

发动机型号EQB140-20

发动机功率(kw)103

发动机排量3920

发动机生产商东风康明斯发动机有限公司

底盘依据标准GB3847-1999 GB17691-2001

轮胎9.00R20

2.3.2 二类底盘装载质量的初步校核

　　　东风EQ1092F19DJ装载质量为4000kg，由于厢体材料16MnR的密度为7900 kg/m3，则厢体直段质量m 。

　　　　　　　　　　　　　　　　　　　m=dLh

　　　　　　　　　　　　　　　　　　　 =479.837kg

　　　由《JB-T4737-95椭圆形封头标准》得封头质量m。

　　　　　　　　　　　　　　　　　　　m=2275.59kg

　　　　　　　　　　　　　　　　　　　 =551.18kg

　　　则整个厢体的质量M= m+ m=1 531.017kg。

　　　初步计算装载质量为14 000+1 531.017=15 531.017kg，东风EQ1092F19DJ二类底盘满足要求。

表2.2 发动机参数

型式直列六缸、四冲程水冷柴油增压发动机

型号C26020

额定转速r/min2 200

额定功率KW (2200r/m)191

最大转矩N·M(1400r/min)1 025

最低燃油消耗率g/(KW·h)200

缸径×冲程mm114×135

排量L8

压缩比17.3：1

工作顺序1-5-3-6-2-4

燃油：夏季：0号轻柴油：冬季：根据气温选用合适的轻柴油

表2.3 变速器传动比

　　　本次设计主要以最新的J G /T5059.1-1995《专用车设计技术条件》、 QC/T560-1999《散装水泥车技术条件》和GB150 钢制容器为设计标准。对现有车型进行研究了解设计原理和参数选定,在其基础上,具体的设计出了摆臂式垃圾汽车的厢体总成和副车架。设计的重点是厢体总成与液压举升系统的设计。

研究的内容和成果如下。

　　　1、设计容积为6-8m3的摆臂式垃圾汽车,首先要参考大量专用运输车辆和自卸车辆的资料和文献,其次是对满足载质量要求的二类底盘进行选择,确定二类底盘的参数；

　　　2、摆臂式垃圾汽车的厢体设计是按照《GB150 钢制压力容器》的规格要求进行选择和设计,从整车的安全性能、实用性能、经济性能入手设计了厢体，并对厢体的附件按照设计的厢体规格，进行选择和设计。

　　　3、按照设计出厢体的体积总质量以及规格性能参数，对副车架进行设计。并对取力系统和气卸系统进行选型与布置；

　　　4、通过分析比对不同形式的取力机构，择优选择了摆臂式垃圾车的取力系统；

　　　5、最后对整车进行分析，对汽车的动力性进行了分析，计算了燃油经济性。对整车的轴荷分配进行了计算。最后分析了整车的稳定性，保证摆臂式垃圾汽车的行驶安全。

由于时间紧迫及设计人员水平有限，一些新材料新技术没有完全应用于设计中，若以后有机会进行设计改型，定将弥补遗憾，力求卓越

参考文献

[1] 陈树勋, 王海波, 应鸿烈. 拉臂式压缩垃圾车车厢结构的有限元分析与优化设计[J]. 装备制造技术 , 2008, (04)

[2] 陈树勋. 压缩垃圾车结构的载荷描述与优化设计[J]. 机械工程学报 , 2008, (03)

[3] 陈树勋, 孙建熙, 裴少帅. 半挂式散装水泥车结构分析与优化设计[J]. 机械设计 , 2005, (07)

[4] 卞学良. 专用汽车结构与设计[M] . 北京：机械工程出版社，2007.

[5] 徐达，蒋崇贤.专用汽车结构与设计[M] . 北京：北京大学出版社，2000.

[6] 冯晋祥.专用车设计[M] . 北京：人民交通出版社，2007.

[7] 陈家瑞. 汽车构造（第二版）[M]. 北京：机械工业出版社 ,2005

[8] 蔡兴旺. 汽车构造与原理[M]. 北京：机械工业出版社 , 2004

[7] 肖生发. 汽车工程学基础[M]. 北京：人民交通出版社 , 2002

[9] 张胜文等. 网格细分技术在汽车外形设计中的应用[J]. 工程图学学报 , 2007,(03)

[10] 严扬, 刘志国, 高华云. 汽车造型设计概论[M]. 清华大学出版社，2006

[11] 田晋跃，于英.车辆液压传动基础及控制[M]. 北京:兵器工业出版社，2008

[12] 陈伟民，俞立伟.固定式大负载液压垃圾压榨机的设计应用[J].机床与液压，1999(3)

[13] Nigel Driffield. Inward Investment and Host Country Market Structure: The Case of the UK[J]. <BR>Review of Industrial Organization , Jun,2001,(4)

[14] Jonathan Welsh.? Why Cars Got Angry. ?The Wall Street Journal ,?2006,(3)

[15] Nick Hull. Interpreting the Faces of Cars. Cardesignnews , 2007,(7)







内容简介：: 本科学生毕业设计东风140摆臂式垃圾车设计系部名称：汽车与交通工程学院专业班级：车辆工程 B07-2班学生姓名：殷宝升指导教师：吕德刚职称：讲师黑龙江工程学院二一一年六月The Graduation Design for Bachelors DegreeDesign of Swing Arm Garbage Truck Modification Candidate：Yin BaoshengSpecialty：Veheicle EngineeringClass：B07-2Supervisor：Lecturer Lv DegangHeilongjiang Institute of Technology2011-06Harbin黑龙江工程学院本科生毕业设计摘要摆臂式垃圾车是装备有可回转的起重摆臂，车斗或集装垃圾悬吊在起重摆臂上，随起重摆臂回转、起落、实现垃圾自装自卸的专业自卸汽车。发展摆臂式垃圾车具有节约资源,保护环境和减轻劳动强度等诸多优点。目前，摆臂式垃圾车已经得到了广泛的应用，垃圾运输己经影响到我们生活的每一部分，对国民经济的发展有着重要的意义。文中介绍了摆臂式垃圾车的改装设计说明。对车厢、摆臂装置、副车架、液压系统和附属机构进行了设计，并对不同方案进行了比较分析，保证了摆臂式垃圾车的先进性及实用性。叙述了在改装摆臂式垃圾车过程中容易出现的问题及相关专用设备的工作原理，并对整车性能进行了分析。关键词：专用汽车；液压系统；垃圾运输；摆臂装置；附属机构ABSTRACT Swinging arm type truck is equipped with can turn around lifting swinging arm, the car fight or containers junk is suspensory on lifting swinging arm, with lifting swinging arm again, taking off and landing from the pack of MSW dump professional dump trucks. Development of swing arm garbage trucks with saving resources, protecting the environment and reduce labor intensity, and many other advantages. At present, swinging arm type truck has a wide range of applications, garbage transportation already affected every part of our lives for the development of national economy, has an important significance. This paper introduces the modification of swing arm garbage design explains. For car, swinging arm device, hydraulic system and affiliates carried on the detailed design, and the different schemes are compared and analyzed, and guarantee the swing arm advanced and practical roll-off garbage trucks. Describes the modification process of roll-off garbage trucks swing arm of the problems and related to the working principle of special equipment, and the vehicle performance is analyzed.Key words: Special Vehicle；Hydraulic system ；Junk transportation ；Swinging arm device ；Subsidiary body 摘要粉粒物料运输车主要运输散装水泥、石灰石粉、电石粉和粉煤灰。发展粉料散装运输车具有节约资源,保护环境和减轻劳动强度等诸多优点。目前，粉粒物料运输车已经得到了广泛的应用，粉粒物料运输己经影响到我们生活的每一部分，对国民经济的发展有着重要的意义。文中介绍了举升式气卸粉罐汽车的改装设计说明。对粉罐罐体、流态化床、举升机构、气卸系统、人孔、卸料系统和附属机构进行了详细设计，并对不同方案进行了比较分析，保证了举升式气卸粉罐汽车的先进性及实用性。叙述了在改装举升式气卸粉罐汽车过程中容易出现的问题及相关专用设备的工作原理，并对整车性能进行了分析。关键词：专用汽车；散装水泥罐；流态化床；前顶举升机构；粉粒物料运输ABSTRACTPowder and materials convey truck mainly transport the cement, lime,calaium carbide and fly ash. There are many advantages just like the resource conservation, environmental protection and reduce the labor intensity. But for the powder and materials with the state of crude grain, large proportion, high moisture content, the ordinary convey truck cannot achieve the expected purpose. This product is designed as a lifting type, so when the pump truck loaded and droved the line at the center of the tank is in horizontal position; when unloading, the lifting mechanism will rise and make a certain angle with the horizon, then use the air compressed convey the cement out effectively. This elevator function makes the tank has a simple structure; the loading capacity and the adaptability of the medium for the tank are greatly improved, the potentials of the convey truck are explored maximumly.The air unload powder tank dump truck are component by the automobile chassis, powder tank gassy assembly, pneumatic conveying system, hydraulic pressure lifting system, electronic control system. This instruction is mainly about selection and designs each above system.Key words: Special Vehicle; Cement Tank; Air Unload; reposing Lift; Powder and materials conveyIII目录摘要IAbstractII第1章绪论11.1 改装举升式气卸粉罐运输车的目的和意义11.2 国内外现状及发展前景21.2.1 国内外发展现状21.2.2 散装水泥运输车的发展前景31.3 国外专用汽车产品的特点及其发展趋势41.3.1 国外专用汽车产品的特点41.3.2 国外专用汽车产品的现状及其发展趋势41.4 课题主要内容4第2章方案设计分析与整车总布置62.1 方案设计与分析62.2 整车总布置62.2.1 粉罐罐体的布置及副车架外型尺寸的确定62.2.2 举升形式的选取与布置62.2.3 气卸装置的布置82.3 二类底盘选型82.3.1 二类底盘初选82.3.2 二类底盘装载质量的初步校核92.4 专业性能参数的确定102.4.1 卸料速度和剩余率102.4.2 工作压力112.4.3 压缩空气流量112.5 本章小结12第3章粉罐装置设计计算选型133.1 粉罐外形尺寸设计133.1.1初步确定罐体尺寸及材料133.1.2 罐体总容积133.1.3 有效装载容积143.1.4 扩大容积143.1.5 装载容积143.2 流态化装置的设计143.2.1 流态化装置的类型和结构153.2.2 多孔板的设计153.2.3 流态化元件的设计153.2.4 流态化床主要参数计算153.3 进料装置173.4 出料装置、卸料软管和卸压装置173.4.1 出料装置173.4.2 卸料软管183.4.3 卸压装置193.5 本章小结19第4章举升装置的设计计算204.1 举升角度的设计204.2 举升机构的布置204.2.1 确定上装重心位置204.2.2 确定反转点位置204.3 举升油缸的选取214.4 举升能力的校核224.4.1 初始位置状态时的校核224.4.2 第二和第三级油缸举升状态时的校核224.5 液压泵及液压控制阀的选择234.5.1 液压泵流量与排量的确定234.5.2 液压控制原理及控制阀的确定244.6 本章小结25第5章气卸装置的设计计算及选型265.1 输送空气量的确定265.2输料管内径和气流速度的确定275.3输送系统压力损失275.3.1 动压损失275.3.2 静压损失285.4 流态化元件压力损失295.5 空气压缩机的选择295.6 本章小结30第6章辅助系统设计316.1 取力机构的设计与选型316.2 液力马达的选型316.3 本章小结33第 7 章整车性能分析347.1汽车动力性能分析347.1.1 基本参数的确定347.1.2汽车的行驶方程式357.1.3 汽车最高车速的确定387.2 燃油经济性计算387.3整车轴荷分配计算407.4 整车稳定性分析417.4.1空载质心高度的计算417.4.2 空载侧倾角的计算417.5 本章小结42结论43参考文献44致谢45附录46 0SY-025-BY-2毕业设计（论文）任务书学生姓名殷宝升系部汽车与交通工程学院专业、班级车辆工程B07-2指导教师姓名吕德刚职称讲师从事专业车辆工程是否外聘是否题目名称摆臂式垃圾车改装设计一、设计（论文）目的、意义垃圾处理工作是城市建设和管理的重要内容，与人民生活密切相关。随着我国经济的发展和人民生活水平的提高，环卫部门需处理的垃圾从数量到种类都日益增多。无疑，垃圾处理工作量将加大，这样，垃圾处理的效率问题将是我们面对的一个重要问题。垃圾的处理包括垃圾的收集、运输及最终处理，其中垃圾运输是重要的一环，这不仅因为它的效率直接影响整个垃圾处理工作的效率，而且如运输工具选择不慎，会在运输过程中产生泄漏、废气等污染，严重影响垃圾处理工作及城市环境。摆臂式垃圾车由于装载量大，工作稳定，性能可靠，装载能力强，为完成上述工作创造了有利的条件。二、设计（论文）内容、技术要求（研究方法）（1）摆臂式不同结构形式的比较；（2）对汽车二类底盘进行参数确定；（3）对车厢等主要部件进行设计；（4）对摆臂等部件进行设计；外型尺寸: 718524703015轴距: 3950mm,实际容积: 6-8立方三、设计（论文）完成后应提交的成果全部图纸均要求计算机CAD绘图；合计图量A0 3张以上；提交设计说明书1份，字数大于1.5万字；符合规范要求；四、设计（论文）进度安排（1）第1、2周通过网络及图书馆收集资料，完成开题报告（2）第3周总体设计方案草图审核与修改（3）第4-5周整理收集材料，开始绘制图纸总成，零件图的设计绘图（4）第6-8 周开始撰写说明书并进行绘图，准备进行中期进度答辩（5）第9-10周完成主要部分图纸，部件修订，校核、完成计算，修改说明书（6）第11-13周初步完成设计内容，修改完善，进行预答辩（7）第14-16周设计说明书和图纸的修改及完善，指导教师评审（8）第17周毕业设计答辩五、主要参考资料1 陈树勋, 王海波, 应鸿烈. 拉臂式压缩垃圾车车厢结构的有限元分析与优化设计J. 装备制造技术 , 2008, (04) 2 陈树勋. 压缩垃圾车结构的载荷描述与优化设计J. 机械工程学报 , 2008, (03) 3 陈树勋, 孙建熙, 裴少帅. 半挂式散装水泥车结构分析与优化设计J. 机械设计 , 2005, (07)六、备注指导教师签字：年月日教研室主任签字：年月日附录(英文文献及中英文对照)Swinging arm type truck second modification pollution prevention Abstract City life rubbish in transit, whether cause secondary pollution, necessary and shipment of rubbish are directly related to vehicle design structure. Such as loaded compressed type after the truck and other sealing structure can prevent rubbish endlessly picturequre scene in transit; And currently in use of swing arm garbage trucks, easy cause secondary pollution, therefore we according to the structure of swing arm modify the truck. Vehicle modified design The original car design for completely open wide type, hoisting rubbish bucket without any block structure, cabin garbage in transit endlessly picturequre scene easily. Modification scheme in the car compartment front-end department and left-right side each additional fixed windshield wallboard, adding activity type in top guide enclosures wind. The top area of about 2/3 the size of the guide enclosures wind, left-right side each small oil cylinders, open or closed guide enclosures wind. Front windscreen wallboard can stop the level and on the right direction of wind and streamlined guide enclosures wind is able to have a top vertical wind guide up and effectively solved the problem of the car endlessly picturequre scene rubbish. Guide enclosures wind and truck of swing arm mechanical motion relationship Swinging arm type truck is to rely on the swing arm before and after exercise to ascend garbage box and realize the since installed or dump. So modified design new portfolio of top mobile guide enclosures wind, fluctuation open or closed with the swing arm swinging must be between corresponding coordination, namely the mechanical motion is according to operation requirements through hydraulic system for sequence control. Vehicle load transport conditions Hydraulic system three spool reversing valve valve core is the central position, swinging arm, inlet cover working condition at rest. Vehicle dump garbage conditions Directional control valves, pulled to the right in that right valve spool central position. In hydraulic system under the effect of sequence control oil, first through Guide enclosures wind small oil cylinder full open the inlet cover, then make main cylinder push to swing arm swinging, ascending car after dumping garbage dou compartments discharge box. Or fight .Vehicle outfit garbage conditions The working conditions of the directional control valve valve core right is pushed into a central location, through hydraulic system sequence control oil make swinging arm and conducting enclosures wind mechanical motion and the aforementioned dump contrary, namely first working back swinging arm, outfit garbage dou compartments, then close ventilation hood. So far, the garbage dump vehicle from the pack complete homework. Modification of vehicle performance after the influence of modified vehicle, its structure, weight after would affect the performance of vehicles? It needs from the following two major aspects of verification. Vehicles a force sex and economy The budget of the windshield, adapted before adding area approximately 3 m2, the panels that vehicle air resistance FX increases, the formula Knowable vehicle resistance increased by 1 7.6 2 840 N, namely 180 2.9 kg. In addition in the original car windshield wallboard and add by adding Weighing about 370 kg. Two total 550 660 kg, namely for increased vehicle maximum additional load. But this loose living garbage for maximum load with vehicles 3.5 4.0 t terms still not overload (rated load 5 t), its engine power, economy still in normal use range. Vehicle safety and handling Because modified vehicle integral structure still is symmetric, former rear-axle lotus distribution within the normal range. Therefore adapted for vehicles to, not the security of the system and manipulation of brake performance produce any adverse effects. 摆臂式垃圾车二次改装防污染摘要：城市生活垃圾在运输途中,是否造成二次污染,必然与装运垃圾的车辆设计结构有直接关系。比如后装压缩式等密封结构的垃圾车就能防止垃圾在运输途中的撒落;而目前正在使用的摆臂式垃圾车,易造成二次污染,为此我们针对摆臂式垃圾车的结构进行改装。1.车辆的改装设计原车设计构造为完全敞开式,吊装的垃圾斗厢无任何遮挡结构,垃圾在运输途中易撒落。改装方案在车厢的前端部和左右侧各增设固定的挡风墙板,在顶部增设活动式导风罩。占顶部面积约2/3大小的导风罩,左右侧各一小油缸,开启或关闭导风罩。挡风墙板能阻挡正前方和右侧方向的水平风力,呈流线型的导风罩则能将顶部的垂直风力引导抛开,有效地解决了原车的撒落垃圾的问题。导风罩与垃圾车摆臂的机械运动关系摆臂式垃圾车是靠摆臂的前后运动来提升垃圾厢而实现自装或自卸的。因此改装设计新增设的顶部活动式导风罩,上下开启或关闭必须与摆臂的摆动对应协调,即两者之间的机械运动是按作业要求通过液压系统进行顺序控制。车辆装载运输工况液压系统的三位四通换向控制阀阀芯处于中央位置,摆臂、导风罩等工作状态处于静止。2.车辆倾卸垃圾工况向右拉动换向控制阀,使右阀芯处于中央位置。在液压系统顺序控制油路的作用下,首选通过导风罩小油缸把导风罩全程打开,再使主油缸推动摆臂向车后摆动,提升垃圾斗厢倾倒垃圾或卸去斗厢。3.车辆装收垃圾工况此工况下换向控制阀的右阀芯被推入中央位置,通过液压系统顺序控制油路使摆臂和导风罩的机械运动与前述的倾卸工况恰好相反,即首先收回摆臂,装收垃圾斗厢,然后再关闭导风罩。至此,车辆的垃圾自装自卸作业全部完成。改装后对车辆性能的影响车辆经改装后,其结构、重量是否会对车辆的性能产生影响?这需要从以下两个主要方面进行验证。4.的支力性和经济性经概算,改装增设的前挡风墙板面积约3,使车辆行驶的空气阻力FX有所增加,可知车辆行驶阻力增加了1 760-2 840 N,即180-290 kg。另外在原车上因增设挡风墙板而加重约370 kg。两项共计550-660 kg,即为增加的车辆最大附加载荷。但这对于满载松散型生活垃圾最大载荷3.5-4.0 t的车型来讲仍未超载(额定载荷5 t),其发动机动力性、经济性还在正常使用范围内。5.车辆的安全性和操纵性因改装后的车辆整体结构仍是左右对称的,前后轴荷分配在正常范围内。因此改装未对车辆的转向、制动系统的安全性和操纵性能产生任何不良影响。本科学生毕业设计摆臂式垃圾车改装设计院系名称：汽车与交通工程学院专业班级：车辆工程 B07-2班学生姓名：殷宝升指导教师：吕德刚职称：讲师黑龙江工程学院二一一年六月The Graduation Design for Bachelors DegreeDesign of Swing Arm GarbageTruck Modification Candidate：Yin BaoshengSpecialty：Vehicle EngineeringClass：B07-2Supervisor：Lecturer Lv DegangHeilongjiang Institute of Technology2011-06Harbin毕业设计（论文）开题报告设计（论文）题目: 摆臂式垃圾车改装设计院系名称: 汽车与交通工程学院专业班级: 车辆工程B07-2 学生姓名: 导师姓名: 开题时间: 2011年2月28日指导委员会审查意见：签字：年月日开题报告撰写要求一、“开题报告”参考提纲1. 课题研究目的和意义；2. 文献综述（课题研究现状及分析）；3. 基本内容、拟解决的主要问题；4. 技术路线或研究方法；5. 进度安排；6. 主要参考文献。二、“开题报告”撰写规范请参照黑龙江工程学院本科生毕业设计说明书及毕业论文撰写规范要求。字数应在4000字以上，文字要精练通顺，条理分明，文字图表要工整清楚。毕业设计（论文）开题报告学生姓名系部汽车与交通工程学院专业、班级车辆工程B07-2指导教师姓名职称讲师从事专业车辆工程是否外聘是否题目名称摆臂式垃圾车改装设计一、课题研究现状、选题目的和意义垃圾处理工作是城市建设和管理的重要内容，与人民生活密切相关。随着我国经济的发展和人民生活水平的提高，环卫部门需处理的垃圾从数量到种类都日益增多。无疑，垃圾处理工作量将加大，这样，垃圾处理的效率问题将是我们面对的一个重要问题。垃圾的处理包括垃圾的收集、运输及最终处理，其中垃圾运输是重要的一环，这不仅因为它的效率直接影响整个垃圾处理工作的效率，而且如运输工具选择不慎，会在运输过程中产生泄漏、废气等污染，严重影响垃圾处理工作及城市环境。摆臂式垃圾车由于装载量大，工作稳定，性能可靠，装载能力强，为完成上述工作创造了有利的条件。1、课题的研究现状20世纪80年代以来，我国垃圾车辆的研发机构、改装生产企业通过引进、消化、吸收国外先进技术，加快了对国产垃圾车产品的研发和生产，使国产垃圾车的技术装备水平得到了较快发展和很大提高。经过这些年的发展，垃圾车产品的类型、功能己能基本满足一般的作业需求，技术己经相对成熟，主要表现在:优化的车厢填充角度设计，可使垃圾最大压实密度提高;液压、电气控制系统同时具备全自动、半自动、电手动、纯手动功能;针对城市生活垃圾采用的专门技术可大幅度降低装载、压缩时的油耗，减少运行成本;密封设计技术可杜绝二次污染。目前国内市场占有率较大的摆臂式垃圾车生产厂家有江苏悦达、南京晨光、青海新路、烟台海德和中联中标等企业。与国外先进产品相比，我国垃圾车的性能和功能还存在一定差距，低端产品特征明显，整车性能较差，大部分国产摆臂式垃圾车是以模仿进口车功能为基础来研制生产的，缺乏具有自主知识产权和概念创新的产品。在液压装置、机械作业装置、测量计一量装置、自动控制装置、安全防护装置的技术水平上与国外先进产品还存在着一定的差距。1.1我国垃圾车发展趋势(l)垃圾监测系统在摆臂式垃圾车工作过程中，垃圾车的垃圾装载情况是管理者所关心的。垃圾车负载变化及垃圾厢内垃圾是否填满，在一般情况下都是很难监测的。通过加载垃圾监测系统能随时随地检测车辆负载的变化情况及垃圾是否填满，为垃圾车司机和管理者提供参考。提高垃圾车作业的科学性和行车的安全性，同时也可以减少工作人员工作量，提高工作效率。(2)液压控制装置垃圾车液压装置应具有以下特征:按照需要提供流量;较小的节流损失;减少管路连接工作;无泄漏;可与其它液压功能组合，如装载机构泵可以向番组桶等系统供油。（3）绿色视觉效果车辆的外观造型及彩化已越来越受到环卫部门的重视，一些适合不同城市品味的彩化摆臂式垃圾车辆已成为城市的一道亮丽的风景。通过对车辆外形和性能的改进，消除或减轻视觉污染，避免或减少作业时对周围环境和人员的影响，使垃圾车辆与作业环境相协调。(4)除臭灭菌除臭灭菌技术在垃圾车上的运用也是发展方向，杜绝细菌传播，减少臭气污染已成为当务之急。目前一些臭氧除臭除菌技术己在该类产品上成功运用。(5)分隔车厢垃圾车车身内部结构可按一定比例划分为几部分，这种划分结构使得摆臂式垃圾车可在同一次作业时同时收集并且分隔几种不同类型的垃圾，可以最优化垃圾收集路线，这也为垃圾回收物流提供更多的可能性。1.2垃圾车物料监测研究摆臂式垃圾车物料监测系统主要用于在作业的过程中对所装垃圾量进行计量。摆臂式垃圾车在作业中往往需要对所装的垃圾进行称量，由于工作场所、作业特点与作业要求所限，这种称量不可以采用固定的衡器也不可以让摆臂式垃圾车停下来进行静态的称量，而必须采用车载等其它设备进行间接测量。物料监测系统可对装载的垃圾量累计计算，并用显示仪表加以显示，校准简便，能清楚地显示出所装的垃圾量及需要再装的垃圾量，从而使工作人员心中有数，以防止过载或欠载，减少无效跑车次数，节省作业时间，提高工作效率。国内目前只有少数厂家引进国外技术在后装摆臂式垃圾车上装有车载监测系统，自主研发的或者具有自主知识产权的产品较少。2、选题的目的和意义垃圾专用运输车是在提高垃圾收集车的机械化程度，并对这种车辆加以改良之后.才把现在使用的这种运输垃圾的载重汽车称为垃圾车。解决垃圾问题.要选定适合于其城市垃圾处理要求的垃圾车.尽曦高效率地省力地处理垃圾的收集和运输、其选车标准如下:(1)处理能力务必高；（2)应易于操纵； (3)处理对象应尽猎广泛；(4)要求使用安全、无故障；(5)应尽最价廉垃圾车在规定的时间.不超过预算的整备等恶劣条件下.必须完成肩负的垃圾处理的使命。城市生活垃圾在运输途中,是否造成二次污染,必然与装运垃圾的车辆设计结构有直接关系。比如后装压缩式等密封结构的垃圾车就能防止垃圾在运输途中的撒落;而目前正在使用的摆臂式垃圾车,易造成二次污染,为此我们应应针对摆臂式垃圾车的结构进行改装。原车设计构造为完全敞开式,吊装的垃圾斗厢无任何遮挡结构,垃圾在运输途中易撒落。改装方案在车厢的前端部和左右侧各增设固定的挡风墙板,在顶部增设活动式导风罩。占顶部面积约2/3大小的导风罩,开启或关闭导风罩。挡风墙板能阻挡正前方和左右侧方向的水平风力,呈流线型的导风罩则能将顶部的垂直风力引导抛开,有效地解决了原车的撒落垃圾的问题。二、设计（论文）的基本内容、拟解决的主要问题1、设计的基本内容（1）摆臂式不同结构形式的比较；（2）对汽车二类底盘进行参数确定；（3）对车厢等主要部件进行设计；（4）对摆臂等部件进行设计。2、拟解决的主要问题（1）对车厢进行设计，完成部部件设计选型；（2）摆臂的结构设计。三、技术路线（研究方法）通过收集资料研究各种摆臂式垃圾车的结构根据设计数据选择二类底盘初步进行车辆的总体布置，用总布置草图表达主要底盘部件和重要工作装置；的绘制使用CAD软件，对车厢、摆臂等主要部件进行设计绘图初步审核，对主要受力部件进行校核，修改设计方案再次复核，最终确定设计方案，完成摆臂式垃圾车的设计四、进度安排（1）第1、2周通过网络及图书馆进行资料收集，完成开题报告（2）第3周研究摆臂式垃圾车的设计步骤（3）第4-5周对所收集的材料进行整理，按设计步骤完成主要设计部分的计算（4）第6-8 周开始撰写说明书并进行绘图，准备进行中期进度答辩（5）第9-10周完善设计内容，完成大部分图纸（6）第11-13周初步完成设计内容，进行预答辩（7）第14-16周设计说明书和图纸的修改及完善（8）第17周毕业设计答辩五、参考文献1 陈树勋, 王海波, 应鸿烈. 拉臂式压缩垃圾车车厢结构的有限元分析与优化设计J. 装备制造技术 , 2008, (04) 2 陈树勋. 压缩垃圾车结构的载荷描述与优化设计J. 机械工程学报 , 2008, (03) 3 陈树勋, 孙建熙, 裴少帅. 半挂式散装水泥车结构分析与优化设计J. 机械设计 , 2005, (07)4 卞学良. 专用汽车结构与设计M . 北京：机械工程出版社，2007.5 徐达，蒋崇贤.专用汽车结构与设计M . 北京：北京大学出版社，2000.6 冯晋祥.专用车设计M . 北京：人民交通出版社，2007.7 陈家瑞. 汽车构造（第二版）M. 北京：机械工业出版社 ,20058 蔡兴旺. 汽车构造与原理M. 北京：机械工业出版社 , 20047 肖生发. 汽车工程学基础M. 北京：人民交通出版社 , 20029 张胜文等. 网格细分技术在汽车外形设计中的应用J. 工程图学学报 , 2007,(03)10 严扬, 刘志国, 高华云. 汽车造型设计概论M. 清华大学出版社，200611 田晋跃，于英.车辆液压传动基础及控制M. 北京:兵器工业出版社，200812 陈伟民，俞立伟.固定式大负载液压垃圾压榨机的设计应用J.机床与液压，1999(3)13 Nigel Driffield. Inward Investment and Host Country Market Structure: The Case of the UKJ. Review of Industrial Organization , Jun,2001,(4)14 Jonathan Welsh. Why Cars Got Angry. The Wall Street Journal ,2006,(3)15 Nick Hull. Interpreting the Faces of Cars. Cardesignnews , 2007,(7)六、备注指导教师意见：签字：年月日本科学生毕业设计摆臂式垃圾车改装设计系部名称：汽车与交通工程学院专业班级：车辆工程 B07-2班学生姓名：指导教师：职称：讲师黑龙江工程学院二一一年六月黑龙江工程学院本科生毕业设计摘要摆臂式垃圾车是装备有可回转的起重摆臂，车斗或集装垃圾悬吊在起重摆臂上,随起重摆臂回转、起落、实现垃圾自装自卸的专业自卸汽车。发展摆臂式垃圾车具有节约资源,保护环境和减轻劳动强度等诸多优点。目前，摆臂式垃圾车已经得到了广泛的应用，垃圾运输己经影响到我们生活的每一部分，对国民经济的发展有着重要的意义。文中介绍了摆臂式垃圾车的改装设计说明。对车厢、摆臂装置、副车架、液压系统和附属机构进行了设计，并对不同方案进行了比较分析，保证了摆臂式垃圾车的先进性及实用性。叙述了在改装摆臂式垃圾车过程中容易出现的问题及相关专用设备的工作原理，并对整车性能进行了分析。关键词：专用汽车；液压系统；垃圾运输；摆臂装置；附属机构ABSTRACT Swinging arm type truck is equipped with can turn around lifting swinging arm, the car fight or containers junk is suspensory on lifting swinging arm, with lifting swinging arm again, taking off and landing from the pack of MSW dump professional dump trucks. Development of swing arm garbage trucks with saving resources, protecting the environment and reduce labor intensity, and many other advantages. At present, swinging arm type truck has a wide range of applications, garbage transportation already affected every part of our lives for the development of national economy, has an important significance. This paper introduces the modification of swing arm garbage design explains. For car, swinging arm device, hydraulic system and affiliates carried on the detailed design, and the different schemes are compared and analyzed, and guarantee the swing arm advanced and practical roll-off garbage trucks. Describes the modification process of roll-off garbage trucks swing arm of the problems and related to the working principle of special equipment, and the vehicle performance is analyzed.Key words: Special Vehicle；Hydraulic system ；Junk transportation ；Swinging arm device ；Subsidiary body 目录摘要IAbstractII第1章绪论11.1 摆臂式垃圾车的目的和意义11.2 国内外现状及发展前景11.2.1 国内外发展现状11.2.2 摆臂式垃圾车的发展前景11.3 国外专用汽车产品的特点及其发展趋势21.3.1 国外专用汽车产品的特点21.3.2 国外专用汽车产品的现状及其发展趋势31.4 课题主要内容3第2章方案设计分析与整车总布置52.1 方案设计与分析52.2 整车总布置52.2.1 车厢厢体布置及副车架外型尺寸的确定52.2.2 摆臂形式的选取与布置52.2.3 液压装置的布置52.3 二类底盘选型72.3.1 二类底盘初选72.3.2 二类底盘装载质量的初步校核72.4 本章小结8第3章车厢装置及副车架设计计算93.1 车厢外形尺寸设计93.1.1 初步确定车厢尺寸及材料93.1.2 车厢的设计规范及尺寸确定93.2 副车架的设计 9 3.2.1 副车架的截面形状及尺寸10 3.2.2 加强板的布置10 3.2.3 副车架前端形状及尺寸11 3.2.4 纵梁与横梁的连接设计13 3.3 本章小结 15第4章液压系统164.1 液压油缸的选择174.2 举升能力的校核17 4.2.1 初始位置状态的校核17 4.2.2 液压油缸举升状态的校核174.3 液压泵及控制阀的选择18 4.3.1 液压泵及流量确定19 4.3.2 液压原理及液压控制阀的确定204.4 本章小结 21第5章摆臂的结构与设计计算22 5.1 吊装工况受力分析22 5.2 倾卸时的受力分析23 5.3 本章小结 24第6章辅助系统设计246.1 取力机构的设计与选型246.2 液力马达的选型256.3 本章小结27结论28参考文献29致谢30 第1章绪论1.1 摆臂式垃圾车的目的和意义垃圾处理工作是城市建设和管理的重要内容，与人民生活密切相关。随着我国经济的发展和人民生活水平的提高，环卫部门需处理的垃圾从数量到种类都日益增多。无疑，垃圾处理工作量将加大，这样，垃圾处理的效率问题将是我们面对的一个重要问题。垃圾的处理包括垃圾的收集、运输及最终处理，其中垃圾运输是重要的一环，这不仅因为它的效率直接影响整个垃圾处理工作的效率，而且如运输工具选择不慎，会在运输过程中产生泄漏、废气等污染，严重影响垃圾处理工作及城市环境。摆臂式垃圾车由于装载量大，工作稳定，性能可靠，装载能力强，为完成上述工作创造了有利的条件。 1.2 国内外现状及发展前景 1.2.1 国内外发展现状20世纪80年代以来，我国垃圾车辆的研发机构、改装生产企业通过引进、消化、吸收国外先进技术，加快了对国产垃圾车产品的研发和生产，使国产垃圾车的技术装备水平得到了较快发展和很大提高。经过这些年的发展，垃圾车产品的类型、功能己能基本满足一般的作业需求，技术己经相对成熟，主要表现在:优化的车厢填充角度设计，可使垃圾最大压实密度提高;液压、电气控制系统同时具备全自动、半自动、电手动、纯手动功能;针对城市生活垃圾采用的专门技术可大幅度降低装载、压缩时的油耗，减少运行成本;密封设计技术可杜绝二次污染。目前国内市场占有率较大的摆臂式垃圾车生产厂家有江苏悦达、南京晨光、青海新路、烟台海德和中联中标等企业。与国外先进产品相比，我国垃圾车的性能和功能还存在一定差距，低端产品特征明显，整车性能较差，大部分国产摆臂式垃圾车是以模仿进口车功能为基础来研制生产的，缺乏具有自主知识产权和概念创新的产品。在液压装置、机械作业装置、测量计一量装置、自动控制装置、安全防护装置的技术水平上与国外先进产品还存在着一定的差距。1.2.2 摆臂式垃圾车的发展前景我国是发展中国家, 目前国内垃圾运输水平还比较低,垃圾监测系统，在摆臂式垃圾车工作过程中，垃圾车的垃圾装载情况是管理者所关心的。垃圾车负载变化及垃圾厢内垃圾是否填满，在一般情况下都是很难监测的。通过加载垃圾监测系统能随时随地检测车辆负载的变化情况及垃圾是否填满，为垃圾车司机和管理者提供参考。提高垃圾车作业的科学性和行车的安全性，同时也可以减少工作人员工作量，提高工作效率。液压控制装置，垃圾车液压装置应具有以下特征:按照需要提供流量;较小的节流损失;减少管路连接工作;无泄漏;可与其它液压功能组合，如装载机构泵可以向番组桶等系统供油。绿色视觉效果，车辆的外观造型及彩化已越来越受到环卫部门的重视，一些适合不同城市品味的彩化摆臂式垃圾车辆已成为城市的一道亮丽的风景。通过对车辆外形和性能的改进，消除或减轻视觉污染，避免或减少作业时对周围环境和人员的影响，使垃圾车辆与作业环境相协调。除臭灭菌，除臭灭菌技术在垃圾车上的运用也是发展方向，杜绝细菌传播，减少臭气污染已成为当务之急。目前一些臭氧除臭除菌技术己在该类产品上成功运用。分隔车厢垃圾车车身内部结构可按一定比例划分为几部分，这种划分结构使得摆臂式垃圾车可在同一次作业时同时收集并且分隔几种不同类型的垃圾，可以最优化垃圾收集路线，这也为垃圾回收物流提供更多的可能性。垃圾车物料监测研究，摆臂式垃圾车物料监测系统主要用于在作业的过程中对所装垃圾量进行计量。摆臂式垃圾车在作业中往往需要对所装的垃圾进行称量，由于工作场所、作业特点与作业要求所限，这种称量不可以采用固定的衡器也不可以让摆臂式垃圾车停下来进行静态的称量，而必须采用车载等其它设备进行间接测量。物料监测系统可对装载的垃圾量累计计算，并用显示仪表加以显示，校准简便，能清楚地显示出所装的垃圾量及需要再装的垃圾量，从而使工作人员心中有数，以防止过载或欠载，减少无效跑车次数，节省作业时间，提高工作效率。国内目前只有少数厂家引进国外技术在后装摆臂式垃圾车上装有车载监测系统，自主研发的或者具有自主知识产权的产品较少。1.3 国外专用汽车产品的特点及其发展趋势1.3.1 国外专用汽车产品的特点多品种、小批量是西方工业先进国家组织专用汽车生产的一个主要特点。如英国约克公司能生产牲畜运输车、保温车、冷藏车、自卸车、市政工程车、粉粒物料散装车等品种。日本东急车辆制造株式会社是日本最大的专用车公司，专用车产品以挂车、罐车为主，其中粉粒物料运输车占有较大比例。此外该公司还生产厢式车、自卸车、高空作业车、消防车、环卫车等品种；厂家多、规模小是国外专用汽车生产行业的又一特点。例如英国专营和兼营专用汽车的厂家有600700家，其中70%的工厂职工人数在 30人以下;根据美国 1981年有关资料统计，专用车厂有900多家，而职工不足20人的有 500多家。据 1988年资料，日本生产专用汽车的公司约有128家，工厂近200家；零部件专业化生产。国外大部分专用汽车厂实质是一个总装厂。其产品按结构分工或组织专业化协作生产，如副车架、罐体、悬架等，自卸车油缸、工程车辆的关键专用设备等均由各专业厂集中生产。1.3.2 国外专用汽车产品的现状及其发展趋势欧洲的专用汽车主要是重型专用汽车，且绝大多数产品为不同规格尺寸和不同承载量的低货台货车、挂车和半挂车，最多的是适宜运输建筑机械的最大总质量为30t或40t的低货台货车。国外专用汽车产品的发展趋势，具有重型化、散装水泥车的列车化、一车多用化、以及新材料、新技术和微电脑的应用等特点，其中专用底盘专业化趋势最为明显。如日本丰田等大汽车公司的专用底盘均已实现系列化、专业化生产。近年来，国外不少汽车厂专门从事专用汽车底盘生产，尤其重视专用底盘的系列化、专业化生产，满足专用车的特殊需要。1.4 课题主要内容摆臂式垃圾车是通过安装在车上的液压控制系统控制摆臂回转，摆臂式垃圾车是装备有可回转的起重摆臂，车斗或集装垃圾悬吊在起重摆臂上，随起重摆臂回转、起落、实现垃圾自装自卸的专业自卸汽车。参考我国现阶段国情可见，在国家大力推行节能减排的政策指导下，垃圾车具有广大的市场前景和可观的收益回报，因此本文只对摆臂式垃圾车进行改装设计。具体设计包括以下内容。1、二类底盘选择；2、专用汽车的总体布置，绘制总布置草图；3、箱体总成的设计；4、摆臂的设计；5、液压系统的设计；6、辅助系统的设计；7、整车性能计算分析。设计时尽量满足以下四点: 1、按照技术指标要求，设计一种摆臂式样垃圾车，满足专用车相关设计要求； 2、正确根据给定东风二类底盘选择主要参数，进行车辆的总体布置，用总布置草图表达主要底盘部件和重要工作装置的布置； 3、对车厢进行设计，完成部部件设计选型； 4、摆臂的结构设计。第2章方案设计分析与整车总布置 2.1 方案设计与分析专用汽车总体布置的任务是正确选定整车参数，合理布置工作装置和附件。使取力装置、专用工作装置、其它附件与所选定的汽车底盘构成相互协调和匹配的整体，达到设计任务书所提出的整车基本性能和专用性能的要求。 1. 汽车底盘 2. 副车架 3. 液压系统 4. 摆臂 5. 支腿图2.12.2 整车总布置2.2.1 车厢厢体的布置及副车架外型尺寸的确定为使前后轴荷分配合理，整车质量分配均匀，车辆重心低稳定性高，厢体的位置为封头前端面距驾驶室前端3400mm处，底面与副车架接触，副车架外型尺寸为 28961705200mm，材料型号为20的热轧槽钢（GB/T707-1988），中间设置加强梁。2.2.2 摆臂形式的选取与布置目前, 在自卸车行业有多种结构型式。举升机构的型式目前国内常见的有: 三角架放大举升机构( F 式、T 式)、双缸举升、前顶举升和双面侧翻。其中,中轻型自卸汽车多采用结构比较简单、布置尺寸较小的举升机构, 如加伍德机构(D 式)；中、大型自卸汽车多采用油压特性曲线较好的举升机构, 如马勒里机构(T 式)；大型自卸汽车多采用举升力系数较小的举升机构，如浮动油缸连杆放大组合式(F 式和Z 式)或者前顶举升式。其中国际上尤其是欧美等国大都采用前举升自卸方式。这种自卸方式2003年在国内也得到了许多应用, 如解放的CA3260- 84、重汽的ZZ3382- 84、川汽的CQ3300- 84 等车型先后问世, 在市场也得到了用户的认可。1结构组成。摆臂式垃圾汽车主要是由二类底盘、上装副车架、车厢及多级油缸等组成, 结构非常简单。2结构性能优点。1）整车重心低, 行车稳定性好, 只要后挡不干涉, 副车架纵梁可以做得很低, 最小可以与载货车相同。其结构简单、车厢底板与主车架上平面的闭合高度可以很小, 整车稳定性好, 液压系统压力较小；2）在机构式自卸汽车设计中经常会发生机构与底盘横梁干涉, 从而需对底盘横梁改制,很麻烦。而前摆臂方式则不必考虑上装与底盘干涉的问题,因而设计者不必再费劲地做很多的校核图了,大大地提高了产品的开发速度；3）现在的用户对车厢的要求越来越大,垃圾车的轴距也较原来大,传统的机构式举升无法将较长车厢举升到能卸货的角度,除非将副车架纵梁和车厢底盘纵梁的高度做得很大,才能布置下加大加强的机构。但这样整车的重心必然提高了, 重心越高, 行车尤其是在调整或转弯时很不稳定, 存在安全隐患；4）传统的T 式机构一般应用在载重8t或以下的装卸汽车中, F式机构应用在15t左右的装卸汽车中。这种机构的装卸汽车在超载时由于液压系统的压力过大, 经常发生烧油泵、密封件损坏和根本不举升等问题, 而垃圾摆臂汽车不需将油缸的推力放大到举升架和拉杆上便可以将车厢举升起来。因而前摆臂的油压特性非常好。液压元件不会因压力过高而损坏, 液压系统的使用寿命更长, 液压系统的故障比很低；5）结构简单, 安装维护较方便。机构式摆臂由臂杆、吊链、举升油缸及其安装联接的座和轴组成, 结构非常复杂, 前举升是一种用多级油缸直推车厢前部从而达到卸货的一种方式只有油缸而无其它零部件。这种结构非常简单, 制造成本低, 工艺性好7。随着技术发展，今年来国内的前顶举升机构也得到较大发展，其中的代表是已国产的荷兰海沃整机系统，其成本也趋于合理。基于以上优点并参考国内外同类产品，本设计的举升系统采用前置前顶举升机构。其底座与副车架连接，液压缸通过焊接在厢体前端的支架铰接在一起，随举升位置不同而转动。2.3 二类底盘选型2.3.1 二类底盘初选根据上装厢体尺寸参数及产品日常使用维护保养方便，再综合考虑产品造价，初步选择东风牌EQ1092F19DJ型二类地盘，其详细参数如表2.1。结合上装实际，需要对二类地盘尺寸进行修改。考虑到动力性、经济性及满足环保法规的要求，发动机选用东风康明斯发动机有限公司生产的C26020型柴油增压发动机，其参数见表2.2。变速器选择DF6S750，六档手动变速器，该采用双杆远距离操纵，传动比见表2.3。表2.1 东风EQ1092F19DJ参数外型尺寸(长宽高)(mm)71852 4703015车厢尺寸(长宽高)(mm)278016781365总质量(Kg)9765整备质量(kg)5570额定载质量(kg)4000接近角/离去角()29/15前悬/后悬(mm)1065/2170轴距(mm)3950轴数2最高车速 (km/h)90发动机型号EQB140-20发动机功率(kw)103发动机排量3920发动机生产商东风康明斯发动机有限公司底盘依据标准GB3847-1999 GB17691-2001轮胎9.00R202.3.2 二类底盘装载质量的初步校核东风EQ1092F19DJ装载质量为4000kg，由于厢体材料16MnR的密度为7900 kg/m3，则厢体直段质量m 。 m=dLh =479.837kg由JB-T4737-95椭圆形封头标准得封头质量m。m=2275.59kg =551.18kg则整个厢体的质量M= m+ m=1 531.017kg。初步计算装载质量为14 000+1 531.017=15 531.017kg，东风EQ1092F19DJ二类底盘满足要求。表2.2 发动机参数型式直列六缸、四冲程水冷柴油增压发动机型号C26020额定转速r/min2 200额定功率KW (2200r/m)191最大转矩NM(1400r/min)1 025最低燃油消耗率g/(KWh)200缸径冲程mm114135排量L8压缩比17.3：1工作顺序1-5-3-6-2-4燃油：夏季：0号轻柴油：冬季：根据气温选用合适的轻柴油表2.3 变速器传动比一档二档三档四档五档六档10.317.335.213.772.131.942.4 本章小结本章对整体设计方案进行了分析对比，确定了整车方案设计分析与整车的布置、车厢厢体体的形式、摆臂选型、尺寸参数、装载质量及制造材料，以及厢体的举升形式和副车架的布置。选定了专用车的二类底盘，并详细介绍了二类底盘及动力总成的参数，为下一步整车总布置做好准备。第3章车厢装置副车架设计计算3.1 车厢外形尺寸设计3.1.1 初步确定箱体尺寸及材料根据任务书要求，需设计装载质量大于6t的摆臂式垃圾车。结合生产实际中对长距离大质量运输的要求，考国内外同类产品及材料性能，厢体材料选择16MnR。厢体尺寸如图3.1所示。图3.1 厢体3.1.2车厢的设计规范及尺寸确定将全金属焊接车厢设计成等刚度体车厢是专用汽车设计的重点.但是很难既能保证高强度又能保证轻量化。就整车而言，可以看成由车轮、前轴、后桥壳、悬架、车架、车厢及其橡胶缓冲块等不同刚度单元组合而成的弹性体，受力时，将按照各自的刚度产生各自的变形，其变形量与刚度成反比，吸收的能量与刚度成正比。车厢刚度，无论是弯曲刚度还是扭转刚度，都会增加车架的相应刚度，两者的刚度是相辅相成、互相补偿的。当汽车前后左右车轮处于高差较大的路面，车架扭曲较大时，车厢应该有一定的扭转随动性。如果车相的扭转刚度过大，当车架扭转到一定程度时，车厢前支承缓冲块相应的一侧压到极限位置，车厢纵梁的另一侧可能离开缓冲块，车厢前端的一大部分重量转移到一侧的车架纵梁上，纵梁可能超载损坏。如果车厢扭转刚度过小，能与车架扭转随动，当车架产生较大扭曲时，车厢可能因变形过大而早期损坏。全金属焊接等刚度车厢设计的规范化的定量的设计计算方法并不是很完善，根据一些经验，可以知道一些设汁规范和经验数据：车厢底板和侧梁断面应小些，布置应密集，这样易于形成等刚度。垃圾汽车的车架断面系数也应比同级吨位的货车车架大一倍。对于两轴载质为6t的车厢，车架按1.5t整体重物从lm高处落人车厢的冲击负荷进行计算，车厢底板厚度应不小于10mm，其选材强度等级大于60kg级。5t自卸汽车的车厢底板厚度应不小于6mm，本文所设计的垃圾车，其额定载荷为4.5t，故其车厢底板厚度取8mm。车厢的内部形状应为簸箕形，底板前窄后宽，单边角度11.5，横端面下窄上宽，单边角度11.5。这样，当车厢倾卸时，货物不易在车厢内卡住，易于倾卸。由此，确定出EQ1092F19DJ车厢的尺寸如表3.1：表3.1 EQ1092F19DJ车厢主要尺寸长(mm)宽(mm)高(mm)底板厚(mm)289618579608侧板厚(mm)底板倾斜角度()侧板倾斜角度()8113.2副车架的设计在专用汽车设计时，为了改善主车架的承载情况，避免集中载荷，同时也为了不破坏主车架的结构，一般多采用副车架(副梁)过渡。本车在工作中受较大的弯曲应力。因此，本车副车架纵梁采用两根抗弯性能较好的平直槽行梁，材料为16MnReL。在增加副车架的同时，为了避免由于副车架刚度的急剧变化而引起主车架上的应力集中，所以对副车架的形状、安装位置及与主车架的连接方式都有一定的要求。3.2.1 副车架的截面形状及尺寸专用汽车副车架的截面形状一般和主车架纵梁的截面形状相同，多采用如图3.2所示的槽形结构，其截面形状尺寸取决于专用汽车的种类及其承受载荷的大小。对于随车起重运输车的副车架来说，在安装起重装置的范围内，应按如图3.3和图3.4所示的方式用一块腹板将副车架截面封闭起来，以提高副车架的抗扭和抗弯能力。参照国内外总质量相近车型的副车架纵梁端面尺寸，确定副车架纵梁端面尺寸为100、80、6mm。图3.2 副车架的截面形状图3.3 加强后的副车架截面形状 1-副车架；2-腹板图3.4 加强腹板的位置3.2.2 加强板的布置车架中部(液压举升机构位置)所受弯曲、扭曲最大，因此在这一区域应加加强板，考虑到零件的工艺性，由于下翼板所受弯曲应力较大，因此，加强板紧贴下翼板，为了避免下翼板由于钻孔而导致抗弯强度下降，除与后加强板重叠部位，该加强板主要与腹板连接。在纵梁上加上加强板，加强板端头区域车架容易产生集中应力。为了降低应力集中，加强板端头形状有三种设计方式，见图3.5。图3.5 加强板的三种设计方式本副车架为了批量生产时工艺简单，采用了图3.5（b）角型的端头形状。3.2.3 副车架的前端形状及安装位置1) 在保证使用可靠的前提下，为了提高挠曲性，减小副车架刚度，应尽量减少副车架的横梁，以减少对纵梁的扭转约束。2) 副车架油缸支承横梁与翻转轴横梁形成框架。油缸支承横梁应尽量靠近后悬架前支承处的横梁，最好能位于后框架之内。因为这段主车架变形小，所以副车架对其扭转约束力也相应减弱，同时保证了举升机构的几何特性。3) 在副车架结构要求刚性较高时，可在主、副车架中间增加一层橡胶垫，当主车架变形时以弹性橡胶的变形来减弱副车架对主车架的约束。4) 副车架与主车架连接如图3.6 所示。图3.6 副车架与主车架的连接A-A处是截面突变点，在受冲击载荷时，此处出现应力集中，严重时造成主车架断裂。这就要求副车架的前端结构要设计成渐变截面，以减缓应力集中(见图3-7)图3.7 副车架的前端结构副车架前端形状常有三种形状(见图3.8)。对于这三种不同形状的副车架前端，在其与主车架纵梁相接触的翼面上部加工有局部斜面，其斜而尺寸如图3.8(c)所示：；。（a）U形；（b）角形；（c）L形图3.8 副车架的三种前端形状如果加工上述形状困难时，可以采用如图3.9 所示的副车架前端简易形状，此时斜面尺寸较大。对于钢质副车架：；对于硬本质副车架；副车架在汽车底盘上布置时，其前端应尽可能地往驾驶室后围靠近。图3.10为某散装水泥运输车的罐体、副车架相对于汽车底盘的安装位置。在满足轴荷分配的前提下，其中A不宜过大，留足空压机的位置即可；B为副车架的前增离主车架拱形横粱的距离，一般在100 mm之内；C为固定副车架的前面第一个U型螟栓距拱形横梁的距离，一般控制在500-800 mm的范围内。（a）刚质副车架；（b）硬木质副车架图3.9 副车架前端简易形状图3.10 副车架的安装位置3.2.4 纵梁与横梁的连接设计横梁与纵梁的连接方式主要有三种，见图3.101-纵梁；2-连接板；3-横梁图3.10 横梁与纵梁的连接图3.10（a）横梁与纵梁上下翼板连接，该种连接方式优点是利于提高纵梁的抗扭刚度。缺点是当车架产生较大扭转变形时，纵梁上下翼面应力将大幅度增加，易引起纵梁上下翼面的早期损坏。由于车架前后两端扭转变形较小，因此本车架前后两端采用了该种连接方式，为了提高纵梁的扭转刚度采用了纵向连接尺寸较大的连接板。横梁仅固定在腹板上图3.10（b）横梁仅固定在腹板上，这种连接形式连接刚度较差，允许截面产生自由跷曲，可以在车架下翼面变形较大区域采用，以避免纵梁上下翼面早期损坏。图3.10（c）横梁同时与纵梁的腹板及上或下翼板相连，此种连接方式兼有以上两种方式连接的特点，但作用在纵梁上的力直接传递到横梁上，对横梁的强度要求较高。由于该车平衡悬架的推力杆与平衡悬架支架上的两根横梁连接，因此，这两根横梁与纵梁共同承受平衡悬架传递过来的垂直力(反)和纵向力(牵引力、制动力)。综合以上考虑，本副车架的纵梁与横梁的连接采用第3种方式，即横梁同时与纵梁的腹板及上或下翼板相连，同时为了降低成本和适于批量生产，本车架纵梁和横梁的连接方式采用铆接。3.2.5 副车架与主车架的连接设计副车架与主车架的连接常采用如下几种形式。1) 止推连接板综合考虑三种连接方式的特点，以及装配工艺性，本文设计的EQ1092F19DJ主副车架之间采用止推连接板式。图3.11是斯泰尔重型专用汽车所采用的止推连接板的结构形状及其安装方式。连接板上端通过焊接与副车架固定，而下端则利用螺栓与主车架纵梁腹板相连接。止推板的优点在于可以承受较大的水平载荷，防止副车架与主车架纵梁产生相对水平位移。相邻两个推止推连接板之间的距离在5001000 mm范围内。 1-副车架；2-止推连接板；3-主车架纵梁图3.11 止推连接板的结构 2) 连接支架连接支架由相互独立的上、下托架组成，上、下托架均通过螺栓分别与副车架和主车架纵梁的腹板相固定，然后再用螺栓将上、下托架相连接，见图3-12所示。由于上、下托架之间留有间隙，因此连接支架所能承受的水平载荷较小，所以连接支架应和止推连接板配合使用。一般布置是在后悬架前支座前用连接支架连接，在后悬架前支座后用止推连接板连接。 1-上托架；2-下托架；3-螺栓图3.12 连接支架 3.2.6 副车架的强度校核如果已知车架在危险工况下，危险截面的弯矩为，则可计算出副车架在危险截面的弯矩，即:副车架最大弯曲应力满足以下强度条件: 式中:H副车架截面高度；许用弯曲应力(可查有关手册)。以上所得出的副车架弯矩计算和强度校核公式完全可以用于设计计算和指导副车架的结构设计。自卸汽车车厢在举升过程中，举升力随着举升角度的变化和货物下卸量的变化而变化。为了确定油缸最大举升力和其他支承件的结构强度，必须了解车厢在整个举升过程中力的变化规律，可以用解析法或作图法求得。一般情况下，用作图法比较方便。从静止开始，每隔5求一次举升力。作图方法如下: 车厢举升时，整个系统匀速运动，是一个力平衡系统。可根据平衡体三力汇交原则作出力图(见图3-13a)。已知条件:货厢与货物总质量以及质心作用点A;油缸支承点以及BB方向;车厢翻转轴对翻转轴套的作用点C;假设车厢；满载不卸货，即G为定值。作图步骤:第一，取力的比例尺度;第二，作出重力AA;第三，作BB平行线交于A点;第四，作CA平行线过A点交于创点;第五，得力平衡三角形AA创，按力的比例量出力的大小和方向。A C为翻转轴对车厢翻转轴套的反力，CA为油缸对车厢支承点的推力，方向如图3-13所示。第六，车厢举升每隔5重复以上步骤，将数据填入表格，即可得到举升力的变化规律。这种方法简单、快速、较准确，能够指导设计。图3.13 举升力的作图法经过计算，得出：去疲劳系数为1.4，考虑到自卸汽车的使用条件较差，取动荷系数为4.7，则最大动应力为：纵梁材料额16MnReL的屈服极限需用应力：从计算结果可知，本车架能够安全的承受载荷。3.3 本章小结本章对车厢的装置、副车架进行选材设计。其中车厢的设计主要包括车厢外型尺寸设计，初步确定厢体的尺寸及材料，对车厢的设计规范化及尺寸的确定。副车架的设计内容有副车架的截面形状及尺寸、加强板的布置、副车架的前端形状及安装位置，纵梁与横梁的连接设计。第4章液压系统的设计计算4.1 液压油缸的选取（4.1）式中: 液压油缸最大压力；系统效率，取0.8；各级举升油缸相对应的活塞直径。 L举升缸最大工作行程。 (4.2)式中: 举升缸在举升角最大时两铰点的距离；举升角为0时两铰点的距离。根据、确定的举升角度，可计算出举升油缸的工作行程。根据本设计的具体情况初步选择荷兰海沃前顶举升系列油缸FC129-3-3900型号，荷兰海沃公司是全球领先的前顶举升液压产品生产商，其产品性能稳定、可靠性高、维修保养方便。由产品手册得其举升角为0时两铰点间距离的初始值=343mm。具体的性能参数如表4.1所示。表4.1 液压缸性能参数性能参数第一级i=1第二级i=2第三级i=3合计活塞直径d mm12911091行程 L mm1 4001 3001 2003 900工作压力P MPa1919194.2 举升能力的校核由于选择的举升油缸为多级油缸，每一级油缸的有效直径不同，则油缸的最大举升力也不相同，考虑到当第二级或第三级油缸升出时，水泥由于安息角的关系可能倾卸的不多或者没有倾卸，因此要对每一级油缸升出时的推举能力进行校核。4.2.1 初始位置状态时的校核此时厢体内的垃圾最多，阻力臂也最大（相对于翻转点），厢体在启动时还有惯性阻力的作用，需要的油缸推力也最大。根据力矩平衡原理（如图4.2），举升缸所需的举升推力为 =5 721.8517N根据公式(4.1)计算出第一级油缸产生的最大举升力为 198 560.412N因为，所以举升缸在初始状态下满足要求。4.2.2 第二和第三级油缸举升状态时的校核由于油缸的有效直径降低，此时的受力情况如图4.3所示。根据力矩平衡原理，此时的举升推力为或 (4.3)式中: 第二节油缸伸出时厢体和物料的重量；第三节油缸伸出时厢体和物料的重量；第三节油缸伸出时，车厢重心至翻转轴的距离；举升缸推力至翻转轴的垂直距离；第二级油缸伸出时所需的举升推力；第三级油缸伸出时所需的举升力。同理，根据公式（4.1）可分别计算出第二级和第三级油缸所产生的最大举升力和。一般情况下，最恶劣的情况是最后一节油缸伸出的时侯，因此在校核时，只要考虑最后一节油缸伸出时的情况即可。 98 808.892N =2 292.2727N由于，所以举升油缸满足举升要求12、13、18、19。4.3 液压泵及液压控制阀的选择举升油缸确定后需要对举升液压泵及液压控制阀进行选择。选择时需要进行液压泵流量和排量的计算。4.3.1 液压泵流量及排量的确定液压缸的容积，用来表示。 (4.4)式中: 各级油缸的工作行程，=；各级油缸的活塞直径。=4.65610ml =2.69710ml =110ml =8.35310ml 液压泵额定流量Q应满足下式要求。 (4.5)式中: t摆臂回转时间，一般在1222s之间，本设计预定为20s；液压系统的容积效率，一般取0.80.85，本设计中为0.85。取Q为5ml/s。当液压泵流量Q确定以后，液压泵排量q可由下式确定。 (4.6)式中: q液压泵排量，ml/r； n液压泵转速，设计采用外啮合齿轮泵，转速为2 000r/min。 =150ml/r根据以上条件，参照机械设计手册液压传动与控制单行本中的相关内容，选取由阜新市液压件厂生产的CBF-E125型外啮合双联齿轮泵，该产品具有外形尺寸较小，技术成熟，质量稳定，维护保养方便，成本低等优点。其技术规格如下表4.2中所示。表4.2 液压泵参数排量/mLr125压力/MPa额定16最高20转速/rmin额定2 000最高2 500容积效率（%）不小于93总效率（%）不小于85驱动功率/kW76质量/kg 液压原理及液压控制阀的确定当进行卸料过程时，液压系统开始工作。首先进行液压缸举升过程，此时液压泵提供的高压油顶开单向阀经双向节流阀后到达多级液压缸，完成举升工作。此时电磁换向阀接通使液力马达工作，液力马达带动空压机运转。液压系统工作原理见图4.4。根据系统设计要求，选择GRPO-70-PK-3型双向节流阀，HA-1/8-QS-4型单向阀，HCG-03-A1-22型电磁换向阀，BG-03-32型溢流阀，HY37-50型网式过滤器，GSNJ-06-01型液压油箱。341-油箱 2-粗过滤器 3-单向定量液压泵 4-溢流阀 5-溢流阀 6-换向阀7-单向顺序阀 8-摆臂液压缸 9-双向液压锁图4.4 液压系统工作原理4.4 本章小结本章系统的对液压举升系统进行了设计与校核，液压油缸的选取、初始位置状态时的校核、液压泵及液压控制阀的选择、液压泵流量及排量的确定、举升缸、与验证等方面完成了液压举升系统的设计。第5章摆臂装置的设计计算5.1摆臂的结构设计计算摆臂用钢板焊接成箱形截面构件具有足够的刚度和强度。摆臂上端安装吊链轴，下端装在摆臂轴上，摆臂轴固定在副车架上，应保证摆臂运动自如。摆臂上安装的倾卸轴是
