Abstract： It mainly controls the dynamometer for brushless DC motor no-load, load, locked rotor test.Sensors and related instrumentation to display the curve of the motor speed, torque, power and other relevant parameters to analyze the reliability of the motor.

Keywords: Brushless DC Motor，Reliability，Test-bed

第一章绪论2

1.1 选题的目的和现实意义2

1.2 国内外关于可靠性的基本研究情况3

1.2.1国内外有关可靠性标准概况3

1.3 可靠性的相关理论5

1.3.1 可靠性的基本概念5

1.3.2可靠性的要素5

第二章电机可靠性试验台的整体方案设计6

2.1 电机可靠性试验台的工作原理6

2.1.1 无刷直流电机加速寿命试验的概念6

2.1.2 加速寿命试验的类型6

2.1.3 电机可靠试验台的工作原理7

2.1.4 电机可靠性试验台的基本功能7

2.2 电机可靠性试验台整体方案8

2.2.1电机可靠性试验台的三种方案8

2.2.2 电机可靠性试验台的最终选用10

2.3 本章小结10

第三章电机可靠性试验台关键零部件的设计与计算11

3.1 无刷直流电机的选择11

3.1.1 无刷直流电机的概念11

3.1.2 直流无刷电机的选型：11

3.2测功机的选择13

3.2.1 测功机的分类13

3.2.2 测功机型号的选择13

3.3 扭矩传感器的选择16

3.4 本章小结17

第四章其他零部件的设计与计算18

4.1联轴器的选型18

4.2 键的选型20

4.2.1 键的选择20

4.3 螺栓、螺母与垫片的选型21

4.4 螺旋升降机的选型21

4.5 电机可靠性试验台大平板桌的设计22

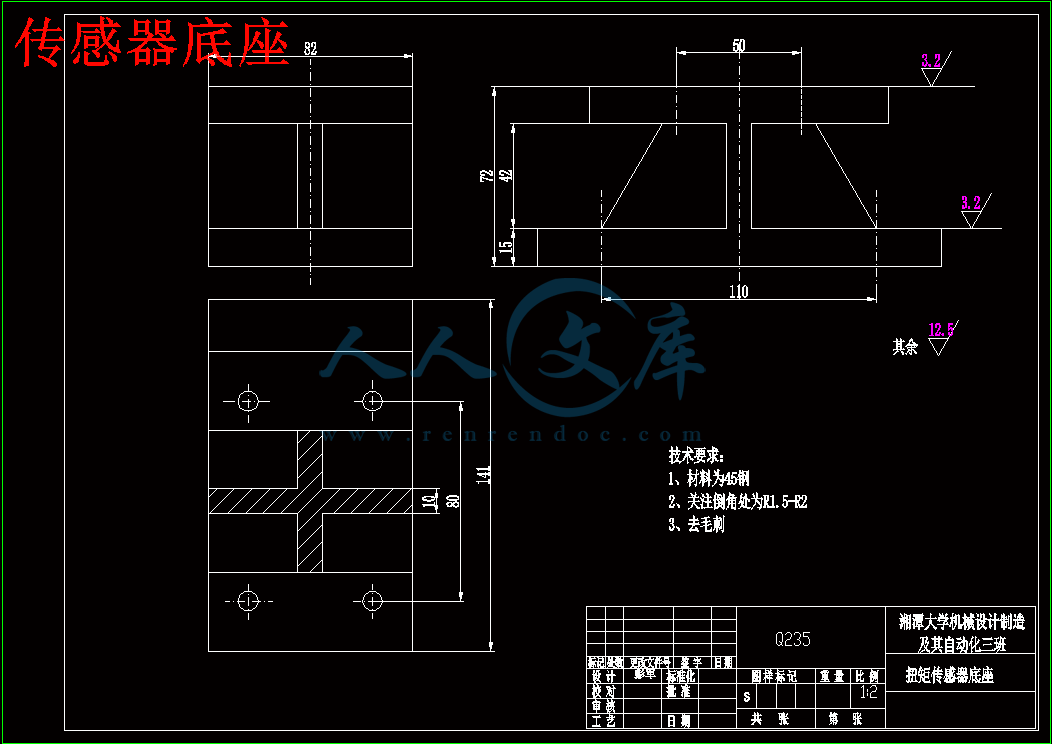

4.6 扭矩传感器辅助支撑设计23

4.7 无刷直流电机的垂直挡板的设计23

4.8 无刷直流电机过渡底板的设计24

4.9 升降机架的设计25

4.10本章小结25

致谢27

参考文献28

第一章绪论

　　　1.1 选题的目的和现实意义

　　　可靠性工程(Reliability Engineering)是一门涉及面十分广泛的且新兴的综合性工程学科。可靠性工程是为了保证产品在设计、生产及使用过程中达到人们预定的可靠性指标，应该采取的技术及组织管理的措施。这是介于管理科学和技术之间的一门边缘学科，可靠性作为一门工程学科，它有自己的体系、技术和方法。

　　　可靠性问题的提出最初是在军工领域时期，其后逐步形成完整的工程技术体系，并逐步应用到民用产品中来。四十年代普遍被认为是可靠性的萌芽时期。五十年代是可靠性逐渐兴起和形成年代，为了解决军用电子设备和复杂导弹系统的可靠性问题,美国国防部成立了一个由军方、学术界和工业部门组成的电子设备可靠性咨询组织（AGREE）。AGREE 组织在《军用电子设备可靠性》研究报告中提出了可靠性设计试验、综合管理的程序及方法,最终确定了美国可靠性工程的发展方向和目标,成为了可靠性发展的奠基文件,标志着可靠性已经成为一门独立的学科,为可靠性工程发展迈出了一大步。

　　　六十年代是可靠性工程全面发展的重要阶段。AGREE组织提出的一整套可靠性设计、管理及试验方法被美国国防部及国家航空航天局所接受，在新研制的装备中得到了广泛应用并高速发展，形成了一整套较完善的可靠性设计、管理及试验标准。七十年代是可靠性工程的成熟阶段。在这一阶段建立了一个集中统一的可靠性管理机构，用来负责组织、协调国防部范围内的可靠性标准、政策、手册以及重大的研究课题，制定了一整套比较较完善的方法与程序，同时加强了国防部与工业部门的交流合作。在这一阶段主要强调的是可靠性工程的整体保证，加强元器件的控制，强调设计阶段的热设计和元器件降额使用，强调环境应力筛选及综合可靠性试验。

　　　从八十年代开始，可靠性一直向更深、广的方向下发展。在技术上深入开展机械可靠性、软件可靠性、微电子器件可靠性和光电器件可靠性的研究，全面推广计算机辅助设计技术在可靠性领域中的应用，采用模块化、综合化和可靠性高新技术来提高设计对象的可靠性，可靠性在世界上得以普遍应用和发展。

　　　到了九十年代，可靠性朝着综合化、系统化、自动化和智能化的方向发展。综合化是指统一的功能综合设计，用以提高系统的信息整合利用和资源共享能力；系统化是指研究对象要能构成一个有机体系，发挥单个对象不能发挥的整体机能；自动化是指设计对象具有功能的一定自动执行能力，可提高产品在使用过程中的可靠性；智能化将计算技术引入，采用例如人工智能等先进技术，提高产品系统的可靠性和维修性。

　　　随着科学技术的迅猛发展，可靠性在电子工业的发展中扮演着十分重要的角色。

首先是电子产品的复杂程度在不断增加。人们最早使用的矿石收音机是非常简单的，随之先后出现了各种类型的收音机、录音机、录放相机、通讯机、雷达、制导系统、电子计算机以及宇航控制设备，复杂程度不断地增长。电子设备复杂程度的显著标志是所需元器件数量的多少。而电子设备的可靠性决定于所用元器件的可靠性，因为电子设备中的任何一个元器件、任何一个焊点发生故障都将导致系统发生故障。一般说来，电子设备所用的元器件数量越多，其可靠性问题就越严重，为保证设备或系统能可靠地工作，对元器件可靠性的要求就非常高、非常苛刻。

　　　其次，电子设备的使用环境日益严酷，现已从实验室到野外，从热带到寒带，从陆地到深海，从高空到宇宙空间，经受着不同的环境条件，除温度、湿度影响外，海水、盐雾、冲击、振动、宇宙粒子、各种辐射等对电子元器件的影响，导致产品失效的可能性增大。

　　　第三，电子设备的装置密度不断增加。从第一代电子管产品进入第二代晶体管，现已从小、中规模集成电路进入到大规模和超大规模集成电路，电子产品正朝小型化、微型化方向发展，其结果导致装置密度的不断增加，从而使内部温升增高，散热条件恶化。而电子元器件将随环境温度的增高，降低其可靠性，因而元器件的可靠性引起人们的极大重视。

　　　电机作为驱动控制元件，广泛应用于各领域，一台设备往往需要几十台、甚至数百台的驱动电机和控制微电机，特别是微电机的用量更大。一旦电机发生故障，将导致设备、系统故障，在工业领域将造成巨大经济损失。因此，电机可靠性问题已经成为现代技术领域的重大课题而引起国内外的重视。

　　　1.2 国内外关于可靠性的基本研究情况

　　　电机是典型的机电一体化产品，它不但包括其它电机所具有的部件t如定子绕组、轴承等，而且还包括电子线路（控制器）。因此，它的可靠性研究内容与其它电机既有区别，又有联系。结合直流电机的特点，了解和吸收国内外在电力系统和电子产品的可靠性方面取得的研究成果，有助于推进电机可靠性研究工作的进程。

　　　1.2.1国内外有关可靠性标准概况

　　　标准化作为一种现代化管理的手段，已成为衡量一个国家科学管理、技术发展水平的尺度，它已广泛地渗透到管理、经济、科学和工程技术的各个领域。可靠性工程技术和管理水平的发展自然也离不开“标准化”这一重要手段。在发达国家，尤其是美国，随着可靠性工程和管理的发展，已经逐步总结并建立了一整套有关标准，这些标准对提高产品性能，降低寿命周期费用起了重要作用。利用标准化方法，使可靠性工程领域的成功经验得到有效的总结和广泛利用。随着科学技术的发展，对可靠性提出了更高的要求，新的要求促使可靠性工程技术进一步发展，已经制定的标准就需要不断的修改、补充和完善，以适应这种发展。

目前国际上影响较大，应用范围较广的可靠性标准主要是美军MIL标准系列和国际电工委员会发布的IEC栎准系列。MIL标准与IEC标准的关系十分密切，许多IEC标准是在MIL标准的基础上制定的。

　　　(1)美国有关标准概况

美国是制定可靠性标准最早的国家，从50年代后期开始颁发有关可靠性标准，到60年代，美国的可靠性工程就开始进入了全面发展阶段，这个阶段也是美军可靠性标准大量发布的时期。MIL-STD-785《系统与设备的可靠性大纲要求》、MIL-STD-781《可靠性试验、指数分布》、MIL-HDBK-217《电子设备可靠性预计》等许多重要标准，都是在这个时期先后发布的。70年代后，随着美国可靠性工程的深入发展，这些标准得到了进一步的修改和完善，并又颁发了许多新的标准。

由于美国军用标准制定的比较早，也比较完整，因此，在美国国内，不只军用产品采用军事标准，许多民用产品也使用美军标。在国际上，尤其是在军事领域，一般也参考或执行美军标；

　　 (2)其他国家有关标准的概况

　　　除了MIL和IEC标准以外，原苏联的可靠性国家标准也有比较完整的体系，列出了r OCT27.001-81《工程中的可靠性》标准体系给出的分组情况。列出了其中部分标准项目的名称。

英国的主要可靠性标准是BS5760《系统、设备和元件的可靠性》，标准主要由三部分组成：可靠性计划管理指南、可靠性评定指南、可靠性实践指南。

在日本，全国性的有关可靠性的标准较少，应用的比较广泛的有：日本工业标准JIS28115-1981《可靠性术语及定义》。产品的可靠性是企业竞争的主要目标之一，因此日本的企业界有完整的标准体系用来保证产品的可靠性。

　　　(3)我国有关标准的概况

　　　我国的可靠性国家标准基本等同采用IEC标准，我国的军用可靠性标准大多数是参照MIL标准，结合我国武器装备的实际情况制定的。我国对可靠性研究起步较晚,20世纪80年代才得到较快的发展,机械行业相继成立了可靠性研究的相关协会,各有关院所和高校也开展了机械产品的可靠性研究,制定了一批可靠性标准,取得了较大的成果。但总的来看,理论研究多,实际运用少,与西方发达国家相比差距不小,有些成果尚不能完整地、成熟地应用在不同的机械系统中。　　　1.3 可靠性的相关理论

　　　1.3.1 可靠性的基本概念

　　　可靠性的经典定义：产品在规定条件下和规定时间内，完成规定功能的能力。这个定义包含五个要素：

　　　(1)可靠性的研究对象——产品：指作为单独研究和分别试验对象的任何元件、设备或系统，可以是零件、部件，也可以是由它们装配而成的机器，或由许多机器组成的机组和成套设备，甚至还把人的作用也包括在内。在具体使用“产品”这一词时，其确切含义应加以说明。例如汽车板簧、汽车发动机、汽车整车等。

　　　(2)规定的条件：包括环境条件、维修条件、使用条件等。规定的条件不同，产品的可靠性也不同。

　　　(3)规定时间：是可靠性区别于产品其他质量属性的重要特征，一般也可认为可靠性是产品功能在时间上的稳定程度。因此以数学形式表示的可靠性各特征量都是时间的函数。这里的时间概念不限于一般的年、月、日、分、秒，也可以是与时间成比例的次数、距离。例如应力循环次数、汽车行驶里程。

　　　(4)规定功能：道德要明确具体产品的功能是什么，怎样才算是完成规定功能。产品丧失规定功能称为失效，对可修复产品通常也称为故障。怎样才算是失效或故障，有时很容易判定，但更多情况则很难判定。

　　　(5)能力：只是定性的理解是比较抽象的，为了衡量检验，后面将加以定量描述。产品的失效或故障均具有偶然性，一个产品在某段时间内的工作情况并不很好地反映该产品可靠性的高低，而应该观察大量该种产品的工作情况并进行合理的处理后才能正确的反映该产品的可靠性，因此对能力的定量需用概率和数理统计的方法。

　　　1.3.2可靠性的要素

　　　可靠性包含了耐久性、可维修性、设计可靠性三大要素。耐久性：产品使用无故障性或使用寿命长就是耐久性。可维修性：当产品发生故障后，能够很快很容易的通过维护或维修排除故障，就是可维修性。设计可靠性：这是决定产品质量的关键，由于人机系统的复杂性，以及人在操作中可能存在的差错和操作使用环境的这种因素影响，发生错误的可能性依然存在，所以设计的时候必须充分考虑产品的易使用性和易操作性。第二章电机可靠性试验台的整体方案设计

　　　2.1 电机可靠性试验台的工作原理

　　　2.1.1 无刷直流电机加速寿命试验的概念

　　　可靠性试验的目的是测试产品在规定的条件下，在规定的使用期内完成规定的任务所能达到的可靠性指标。在可靠性试验中最重要、最基本的试验就是寿命试验，它是将测试产品置于规定的试验条件下来评价产品的寿命特征。在试验过程中，记录每一个失效时间，通过对失效时间的分布规律的研究，作为可靠性设计和制定可靠性工艺、筛选规范和进一步改进产品可靠性的依据。

　　　寿命试验方法可分为正常应力水平下的寿命试验和加速寿命试验这两种方法。绝大多数寿命试验方法采用的是加速寿命试验方法，它是指在既不改变产品的失效机理，又不增加新失效因素的前提下，通过提高试验应力（可以是电压、电流、功率、温度、湿度和机械应力等）加速产品的失效进程，再根据试验结果，从而推算出测试产品在额定应力条件下的寿命。加速寿命试验目的就是缩短试验时间，节省人力物力，以便于快速评价出产品的可靠性水平。

　　　由于无刷直流电机工作寿命较长，正常应力水平下的寿命试验通常需要许多年时间，这就需要投入巨大的人力物力资源，况且产品投放于市场的时间也会受到影响。因此，绝大多数寿命试验通常采用的是加速寿命试验。

　　　2.1.2 加速寿命试验的类型

　　　加速寿命试验，按照施加应力的方法的不同，通常可分为恒定应力加速寿命试验、步进应力加速寿命试验、序进应力加速寿命试验。

　　　恒定应力加速寿命试验，是把一种在整个试验中保持恒定不变的应力施加在受试样本上，各组寿命试验的应力都应高于正常工作下的应力，这样可达到加速失效缩短试验时间的目的。

　　　步进应力加速寿命试验，是把一种随时间分阶段逐步增加的应力施加在受试样本上，直到样品开始出现周期较短的试验方法。

　　　序进应力加速寿命试验，是把一种随时间等加速增加的应力到受试产品样品上，直到样品开始出现大量失效为止的试验方法。

　　　电机可靠性试验台对于无刷直流电机的试验，通常采用恒定应力加速寿命试验，加载应力在整个试验过程中保持恒定。

　　　2.1.3 电机可靠试验台的工作原理

　　　电机可靠性试验台的工作原理是由被测试无刷直流电机驱动测功机，测功机施加励磁电流后，其内外定子通过转子对被测试无刷直流电机施加制动转矩，同时测功机微偏扭矩传感器产生微应变，由扭矩传感器把转矩信号和转速信号转成相应的电信号，由数字转矩、转速显示仪中的转矩显示器和转速显示器分别显示测量值，并通过微电脑换算成输出功率在显示器上显示。

　　　扭转传感器是变截面的悬臂梁，贴有四片箔应变片，构成一个电桥，并有一片箔应变片和两只热敏电阻对温度和应变系数误差进行补偿，有一个调零点位器调节，是电桥未加载是输出为零。所有器件都在扭转传感器的电路板上，扭转传感器装在外定子的轴承套上，用弹簧夹圈固定螺钉将其固定。

　　　2.1.4 电机可靠性试验台的基本功能

　　　根据设计要求，通过分析测功机的工作状况，我们拟定在该试验台上，完成空载试验、加载试验、堵转试验、温升试验四种类性能检测。拟设计的试验台能够实现实现以下几点基本功能：

　　　1、测试项目：

　　　（1）空载、负载、堵转测试时对电流、转矩、转速、输出功率进行安全值的设定，可实现自动推出限制。

　　　（2）自动加载与手动加载测试：

　　　A 负载测试加载速度可调：根据实际需要自行调节。

　　　B 测试加载增量可调:可对初始加载量和增量进行设定。

　　　（3）定点测试：可对电流、转矩、转速、功率进行测试。可定一个点不卸载；定多个点卸载。定点个数最多可以定5个点。定点数据可以设定。

　　　（4）耐久测试：测试步骤1 2 3 4 5；运行方式：空载、转矩、输入功率、输出功率、不测可随意设定；每个项目下的耐久值和误差值可随意设定；测试时间也可以随意设定。

　　　2、铭牌参数：

　　　电机型号、额定功率、额定电压、额定转速参数作为报表进行整理和分析数据。

　　　 3、曲线坐标：

　　　（1）两种模式，七条坐标曲线。

　　　（2）两种模式：转速模式、转矩模式。两种模式只是对数据分析的方式。

　　　（3）七条曲线：电压、电流、转速、转矩、输入功率、输出功率、效率。每条曲线的最大值和颜色代表的曲线可随意设定，方便分析数据。

　　　 4、报表分析：

　　　（1）整个测试过程的曲线图（电压、电流、转速、转矩、输入功率、输出功率、效率）

　　　（2）铭牌参数值

　　　（3）关键点电机性能分析

　　　空载点：电流值和转速值

　　　最大转矩点：转矩值、转速值、电流值、输出功率值、效率值

　　　最大输出功率点：转矩值、转速值、电流值、输出功率值、效率值

　　　最高效率值：转矩值、转速值、电流值、输出功率值、效率值

　　2.2 电机可靠性试验台整体方案

　　　2.2.1电机可靠性试验台的三种方案

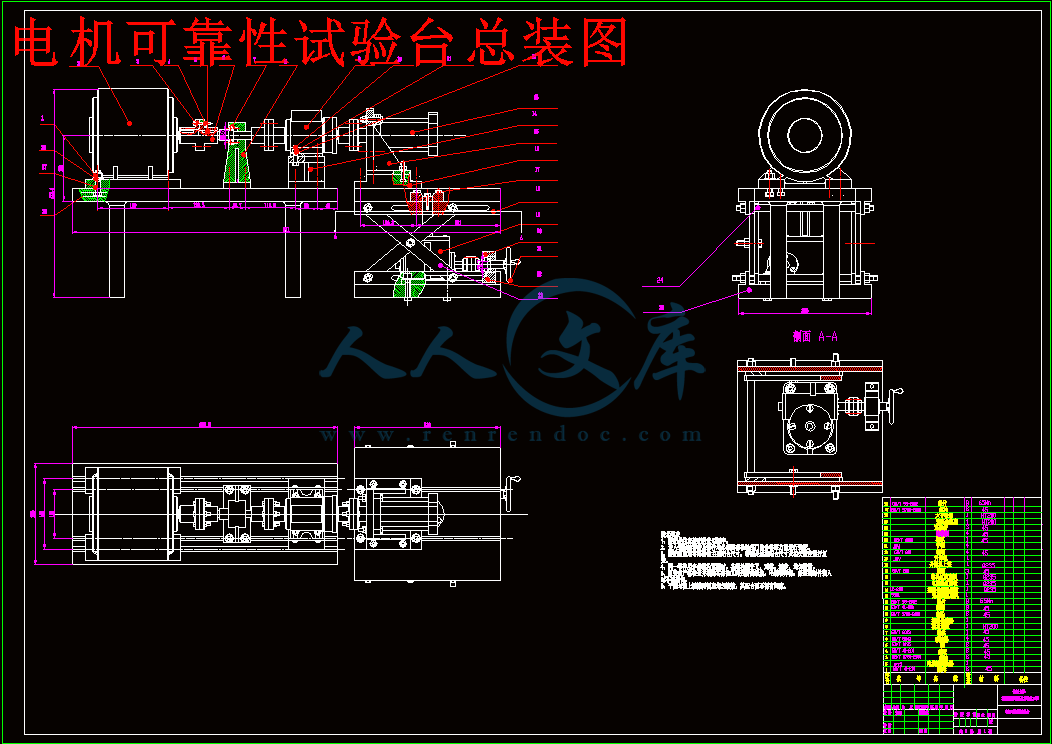

　　　根据毕业设计任务书上的要求，我们只需要设计出电机可靠性试验台的机械部分，即试验台上的各个机构。而对于电机可靠性试验台的控制部分，即涉及到计算机的信息采集部分，我们无需设计。对于试验台的机械部分，其零部件主要是由无刷直流电机、测功机、扭矩传感器、联轴器、键构成。其中被测元件为无刷直流电机，负载为测功机，测量元件为扭矩传感器，传动机构由联轴器和键等机构构成。对于电机可靠性试验台的整体组装，初步拟定了三种方案。第三章电机可靠性试验台关键零部件的设计与计算

　　3.1 无刷直流电机的选择

　　　3.1.1 无刷直流电机的概念

无刷直流电机即直流无刷电机，无刷直流电机由电动机主体和驱动器组成，是一种典型的机电一体化产品。无刷电机是指无电刷和换向器（或集电环）的电机，又称无换向器电机。

　　其中无刷直流电机的特点有：可替代直流电机调速、变频器+变频电机调速、异步电机+减速机调速；具有传统直流电机的优点，同时又取消了碳刷、滑环结构；可以低速大功率运行，可以省去减速机直接驱动大的负载；体积小、重量轻、出力大；转矩特性优异，中、低速转矩性能好，启动转矩大，启动电流小；无级调速，调速范围广，过载能力强；软启软停、制动特性好，可省去原有的机械制动或电磁制动装置；效率高，电机本身没有励磁损耗和碳刷损耗，消除了多级减速耗，综合节电率可达20%—60%。可靠性高，稳定性好，适应性强，维修与保养简单；耐颠簸震动，噪音低，震动小，运转平滑，寿命长；不产生火花，特别适合爆炸性场所，有防爆型；根据需要可选梯形波磁场电机和正弦波磁场电机。

　　　3.1.2 直流无刷电机的选型：

　　　电机可靠性试验台的测试对象为无刷直流电机，由于整体方案中我们选择了方案三，而方案三的无刷直流电机选择的是带有凸缘端盖的无刷直流电机，而毕业设计任务书中无刷直流电机的技术指标为转速2000rpm，功率600w，根据技术指标，选择的是北京和利时电机技术有限公司的“森创”92BL-4020L1-LK-B。

　　　 ⑴ 技术特点：

　　　调速范围宽

　　　低速力矩大,运行平稳

　　　低噪音,高效率

　　　通过3C认证

　　　⑵ 技术参数：

　　　额定转速：2000rpm

　　　额定功率：400W

　　　额定电压：60V

　　　额定电流：10.55A

　　　最大电流：21.1A

　　　额定转矩：1.91N.m

最大转矩：3.82N.m

参考文献

［1］濮良贵,纪名刚. 机械设计[M]. 北京:高等教育出版社,2002.

［2］徐灏.机械设计手册-第三卷[M]. 北京：机械工业出版社,1993.

[3] 孙垣,陈做模.机械原理[M].高等教育出版社，2006.5.

［4] 懂泳,王洪杰.PLC控制技术在矿用试验台上的研究[J].2008，16(6):2.

［5］冯义刚.机车辅助电机试验台研制.[硕士学位论文].长沙:中南大学，2003

［6］陈友翰，储成国.内燃机车辅助电机负荷试验台.内燃机车，2003

［7］解蕾,张延迟,解大.风力发电试验台的设计和研究[J].2007,34(11).3.

［8］张琛.直流无刷电动机原理及应用,北京：机械工业出版社，1996.ISBN7-111-05038-X

［9］王俭朴.内燃机车辅助电机综合试验台测控系统研制.南京工程学院学报，2004

［10］李世芸.Solid Edge三维设计教程[M]. 北京:机械工业出版社，2003.7.
