番茄筛选机设计
22页 5900字数+说明书+答辩稿+7张CAD图纸【详情如下】
A0装配图.dwg

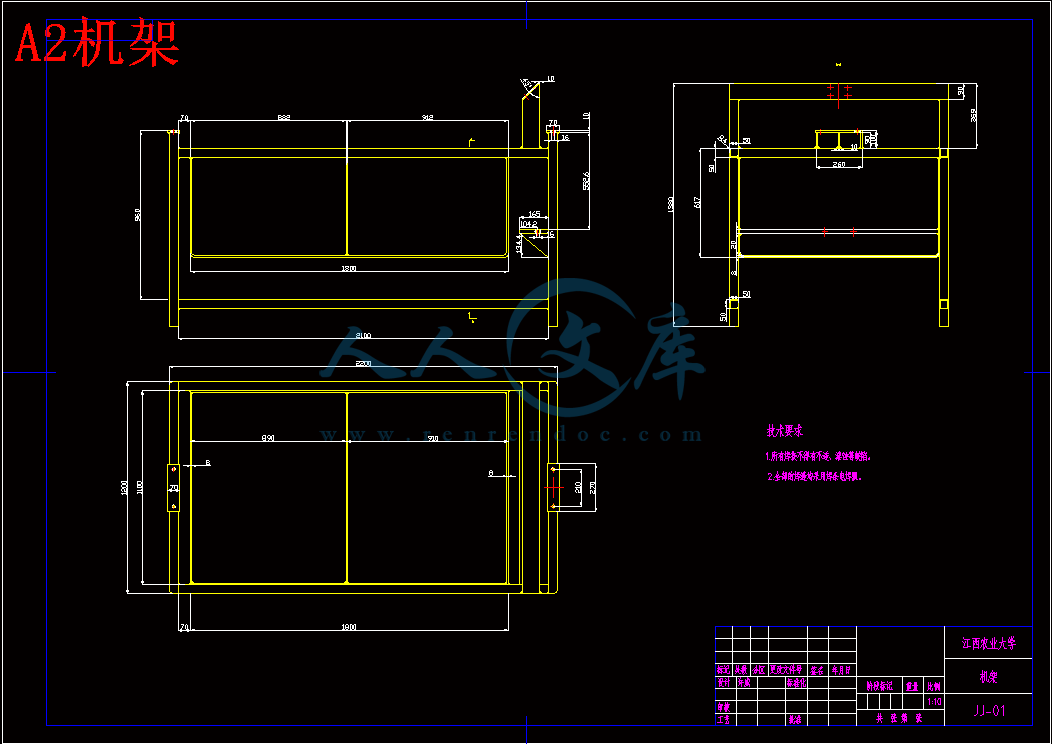

A2机架.dwg
A2轴.dwg

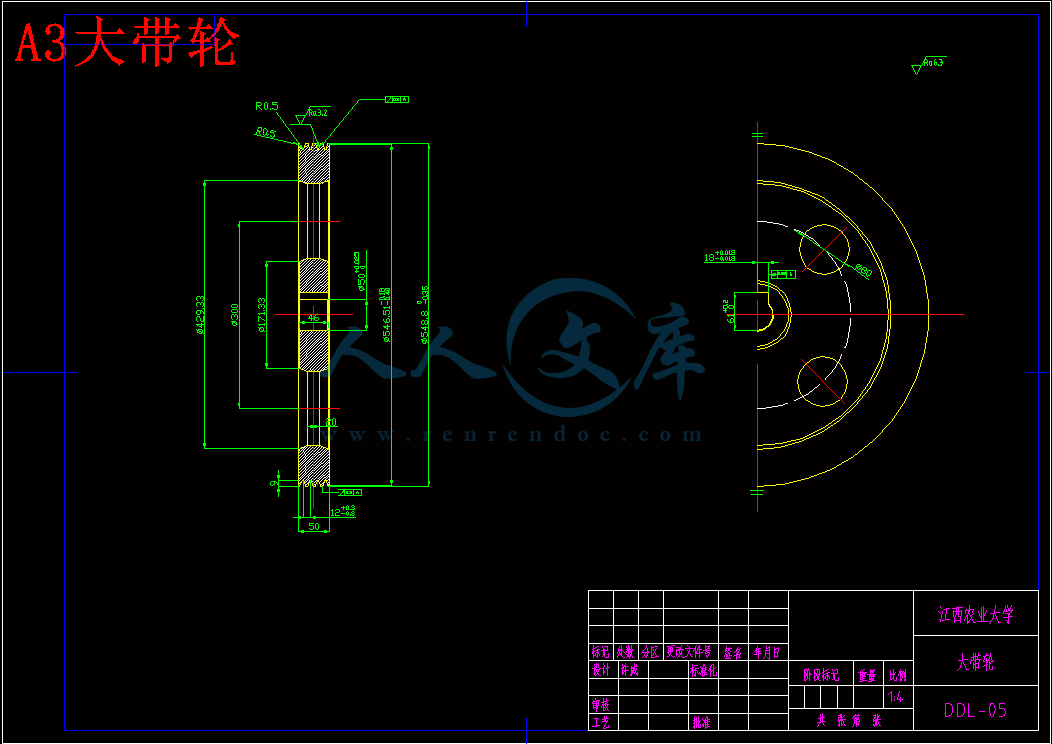

A3大带轮.dwg
A3小带轮.dwg
A3筛选圆柱.dwg
A3送料口.dwg
番茄筛选机设计答辩稿.ppt
番茄筛选机设计说明书.doc
目录
前言1
一、 课程研究的背景和意义2
二、 筛选机的发展概况2
三、 筛选机的分类、工作原理及特点3
3.1 筛选机的分类3
3.2 番茄筛选机的工作原理3
3.3 番茄筛选机的特点4
四、 筛选机在实际生产中的应用4
五、 筛选机的结构组成与设计5
5．1 筛滚筒的设计5
5.1.1 滚筒的尺寸5
5.1.2 滚筒的圆孔的设计6
5.1.3 滚筒的传动设计6
5.1.4 滚筒和轴的固定6
5.2 机架的设计7
5.3 进料口的设计7
5.4 物料的受力分析8
六、 筛选机的零件的选择8
6.1 皮带的选择9
6.2 V带轮的选择9
6.3 大小带轮、带的尺寸和相互安装的尺寸的计算9
6.4 转轴的强度与刚度计算12
6.5 轴承的选择12
6.6 轴承座的选择13
6.7 筛选机的装配图13
结论15
参考文献16
致谢17
摘要
在收获的季节，番茄筛选机将各种不同直径的番茄进行分类筛选。
番茄筛选机是通过圆锥滚筒上的不同大小的孔筛选不同大小规格的番茄，圆锥台呈水平放置，番茄从左端的送料口向滚筒内送入，滚筒的转动通过电动机和皮带传动实现，番茄在滚筒转动过程中沿着滚筒的锥度自然的向下滚动，接着从各种规格的圆孔内掉落达到筛选目的。番茄筛选机的运用可以大大提高农户筛选番茄的效率。
关键词：番茄筛选机；圆锥
Abstract
在收获的季节，番茄筛选机将各种不同直径的番茄进行分类筛选。
In the season of harvest, tomato and screening machine will different diameter of tomato classification screening.
番茄筛选机是通过圆锥滚筒上的不同大小的孔筛选不同大小规格的番茄，圆锥台呈水平放置，番茄从左端的送料口向滚筒内送入，滚筒的转动通过电动机和皮带传动实现，番茄在滚筒转动过程中沿着滚筒的锥度自然的向下滚动，接着从各种规格的圆孔内掉落达到筛选目的。番茄筛选机的运用可以大大提高农户筛选番茄的效率，增高效率。
Tomato screening machine is through the holes of various sizes of tapered roller on the screening of different sizes of tomatoes, the cone is horizontally placed, tomato fed from the feeding end of the port to the drum, drum is driven by the motor and belt drive to achieve, tomato in the drum rotation process scroll down along the drum taper nature, then hole in the various specifications inner drop achieve screening purposes. Using tomato screening machine can greatly improve the efficiency of screening of tomato farmers.
Key words：tomato screening machine; conical
前言
据国家统计局最新调查结果显示：2013年全国番茄种植面积稳定到约 6369万亩，单产达到 1600公斤，总产番茄10650万吨，产品加工率 30%，产业实现产值 8700亿元。据营养学家研究测定：每人每天食用50～100克鲜番茄，即可满足人体对几种维生素和矿物质的需要。番茄含的“番茄素”，有抑制细菌的作用；含的苹果酸、糖类和柠檬酸，番茄富含胡萝卜素、维生素C、维生素B以及维生素B2和钙、磷、钾、镁、铁、和碘等多种元素，还含有蛋白质等营养物质，所以广受人们的喜爱，是餐桌必不可少的一件食材。联合国粮食及农业组织2013年8月的网站数据分析我过近年的番茄的种植面积稳步增多，我国的番茄产量从2010年到2013年增大了将近一半。
可见我国农业的发展步伐逐年加快，科技力量在不断的加强，我国农业必将朝着自动化，机械化，现代化的方向发展。这就为筛选机带来非常宽广的发展空间。根据消费者的需求，市场导向，科技的发展方向，我们构想了番茄筛选机器的这一概念。人们追求高效率的时代，各项资料已经表明：在农业的生产中，传统的人力筛选已经不能满足时代发展的要求，从节约成本和时间成本来看，番茄筛选机器是种植番茄这一行业节约成本的一大法宝。
筛选机器是近几十年来得到很快发展的一种新型的机械，已经广泛运用于工农业生产中；其中圆筒筛选是应用比较广泛的一种筛分产品。随着我国工业，农业的生产中机械化要求的提高，应用筛选机器的行业对其要求的也越来越高。筛选机在我国推广使用的几十年间发现了许多使用不太方便、设计不尽合理等问题。我国筛选机的无故障运行时间与使用寿命相对于国外水平也有着很大的差距。也正应为这样，研究，设计和制造筛选机就成为非常重要的课题。
一、 课程研究的背景和意义
目前全国的番茄种植面积正在逐渐扩大，到收获的时候由于番茄亩产产量高，每个农户会对番茄按照大小分类，希望能卖个好价钱。但这样往往会浪费很多时间和人力，到头来既费时又费力，筛分效果还不好。针对农户的这一现实状况，我们研究的番茄筛选机会有效的为农户们解决此类难题。番茄从进料口进入后，筛选机会自动将其分成从小到大的若干类。这就为农民们解决了筛分番茄费时费力的问题，同时又可以达到好的筛分效果。
我们国家由于工业、农业生产造成的环境污染是非常严重的，我国也一直在致力于减少环境危害的工作。我们研究设计的番茄筛选机的最大优点就是低能耗、噪声小，走“绿色”环保之路，完全符合我国的国情需要。
二、 筛选机的发展概况
近年来,节能、降耗、环保已成为可持续发展的主要方向。我国既是一个生产者和能源消耗的力量。如何有效利用资源已成为重要的国家发展战略。中央发展规划筛选机械行业带来了巨大的发展机遇。中央政府的国民经济和社会发展“十一五”规划纲要指出,开发技术和设备产生重大影响,包括冶金设备、筛选、清洗设备等。
筛分机的发展方向是非常明确的,可以说,会占据整个屏幕的重点市场地位,从近年来的销售,筛分机的应用范围更大,所以销售稳步上升。工业的发展,农业筛选机品种和质量要求越来越高,使筛分机到一个新的发展阶段。
综合国内外筛选机状况，筛选机将会向以下几个方向发展：
（1）向着系列化，标准化，通用化发展：这是便于设计、组织专业化生产、保证质量和降低成本的途径
（2）定量向效率高:高发展工业现代化,促进企业规模,生产能力大大增加,需要一套有效的高通量筛选机器
（3）向着轻型、环保、结构简化方向发展：80年代的老式筛选机换网特别不方便、压网螺栓每层就有48支.换一个网需要很长时间、且高目数的粉体容易从螺栓处泄漏出去
（4）振动强度的增加,筛选机的振动过程逐渐加强,即提高筛机振动参数,以获得更大的速度和加速度,从而提高生产率和筛分效率。
三、 筛选机的分类、工作原理及特点
3.1 筛选机的分类
振动筛的振动是取代人工筛选机械,根据筛选的准确性可分为轻质混凝土振动筛、重型振动筛,实验室的振动筛。包括重型振动筛根据轨迹可以分为:椭圆振动筛,圆振动筛、直线振动筛,自固定中心振动筛、等;振动筛的主要代表三维振动筛过滤器,也称为自旋振筛,可以调整轨迹,广泛用于制药、食品、化工、油漆、饮料过滤、磨料等行业。
3.2 番茄筛选机的工作原理
番茄筛选机通过圆柱滚筒上不同直径的圆孔筛选不同大小规格的番茄。滚筒呈圆台状水平放置，从左端送料口向滚筒内输送番茄，滚筒的转动通过电动机和皮带传动实现，番茄在滚筒转动过程中沿着滚筒的锥度自然的向下滚动，接着从各种规格的圆孔内掉落达到筛选目的。
3.3 番茄筛选机的特点
番茄筛选机作为一种筛分设备，其特点主要表现在：
(1)设计耐用精巧，故障少，操作，维修方便；
(2)结构要简单，清洗方便，快捷；
(3)噪声小，耗能低，机器寿命长；
(4)耐磨性，高抗压强度好；
(5)筛分效率高，工作稳定可靠。
四、 筛选机在实际生产中的应用
基振动筛的三种不同的运动轨迹就采用不同的筛分方法，对国民经济中各行业特殊要求，形成各种形式的振动筛分设备，并且使其在工业部门得到非常广泛的应用。在治金工业的部门，选矿厂普遍采用振动筛对矿石进行预先的筛分和检查筛分，用振动筛对磨矿机的产品进行分级提高精矿品。在煤炭工业部门，用振动筛作为精煤和末煤的脱水、脱介、针对5mm以下含水8%~15%的潮湿细煤粒的分级采用了高频细筛来解决脱水的问题；在水利电力的部门，火电厂对煤预先筛分是通过高频振动筛来实现的，在水电站的建设工作中如三峡工程需要各种振动筛对沙石进行分级；在交通部门针对铁路石渣的清沙和初泥进行筛选，及对沥青混泥土的石头进行筛选，其在高速工路建设中起着重要的作用；在化工部门、对于化工原料产品的筛分，复合肥和化肥的分级，都离不开振动筛。此外，针对环保部门的垃圾处理及水煤浆在电厂的应用，振动筛均成为关健筛分设备。?
国家对农业的支持力度正逐年加大，我国的粮食总产量连续六年增产。番茄、板栗等作物的筛分生产都可以应用到筛选机，这也为筛选机带来了广阔的发展前景。 经过了2个月的努力，毕业设计的任务顺利完成了，基本上已经实现了所预期设想的功能。毕业设计是本科的学习阶段一次很难得的实践与理论相互结合的机会。通过对番茄筛选机的设计，摆脱了以前单纯的理论知识学习，在实际设计中不仅提升了我综合运用所学专业基础知识和解决实际问题的能力，而且也大大的提高了我查阅文献资料、独立设计及其他专业能力的水平；通过对整体的掌控，对局部的取舍，以及对细节的斟酌处理，都使我的能力得到了锻炼，经验得到了丰富，并且意志力也得到了一定程度的提升，达到了毕业设计的目的。
切身体会到，设计的过程要总体充分的考虑，总体的设计，要有全盘的意识与思想。在大体功能满足的情况下，进一步来设计相应的零件、机构来满足安装要求、尺寸要求、和使用要求。设计过程中感觉最最困难的是在零件的选择，对着机械设计手册，根据不同的结构要求，数据要求，不停地进行选择，有的经过了好几个反复。
本设计有不少的优点，但是也存在着一些不足，需要在以后的研究中不断完善和改进。
参考文献
[1] 纪名刚，濮良贵. 机械设计. 7版. 北京：高等教育出版社，2001.
[2] 邱宣怀. 机械设计. 4版. 北京：高等教育出版社， 1997.
[3] 余俊. 机械设计. 2版. 北京：高等教育出版社， 1986.
[4] 吴宗泽. 机械设计. 北京： 中央广播电视大学出版社， 1998.
[5] 濮良贵，纪名刚. 机械设计学习指南. 4版. 北京：高等教育出版社，2001.
[6] 周开勤. 机械零件手册. 4版. 北京：高等教育出版社， 1994.
[7] 卜炎. 螺纹联接设计与计算. 北京：高等教育出版社，1993.
[8] 邹慧君. 机械运动方案设计手册. 上海：上海交通大学出版社，1994.
[9] 谢黎明. 机械工程与技术创新. 北京：北京工业出版社，2005.
[11] 吴宗泽. 机械结构设计. 北京：机械工业出版社，1998.
[13] 国家技术监督局发布的有关的中华人民共和国国家标准，2007
[14] 李旦、张世昌，机械制造技术基础第二版. 北京:高等教育出版社,2007
[15] 冯之敬．机械制造工程原理．北京：清华大学出版社,1999.
[16] 吕仲文．机械创新设计．北京：机械工业出版社，2004.
[17] Kuehnle M R.Toroidal Drive Combines Concepts.Product Engineering.Aug.1979.
[19] Loewenthal S H.et.al.Evaluation of a high Performance Fixed Ratio Traction Drive.Trans.ASME.80-C2/DET-38,Apr.1981.
