环模式饲料制粒机设计

28页 8400字数+说明书+任务书+PROE三维图+14张CAD图纸【详情如下】

PROE三维图

传动轴.dwg

分配器.dwg

制粒机装配图.dwg

压辊.dwg

压辊轴.dwg

大带轮.dwg

实轴.dwg

支架.dwg

模孔.dwg

环模.dwg

环模式饲料制粒机设计答辩稿.ppt

环模式饲料制粒机设计说明书.doc

环模罩.dwg

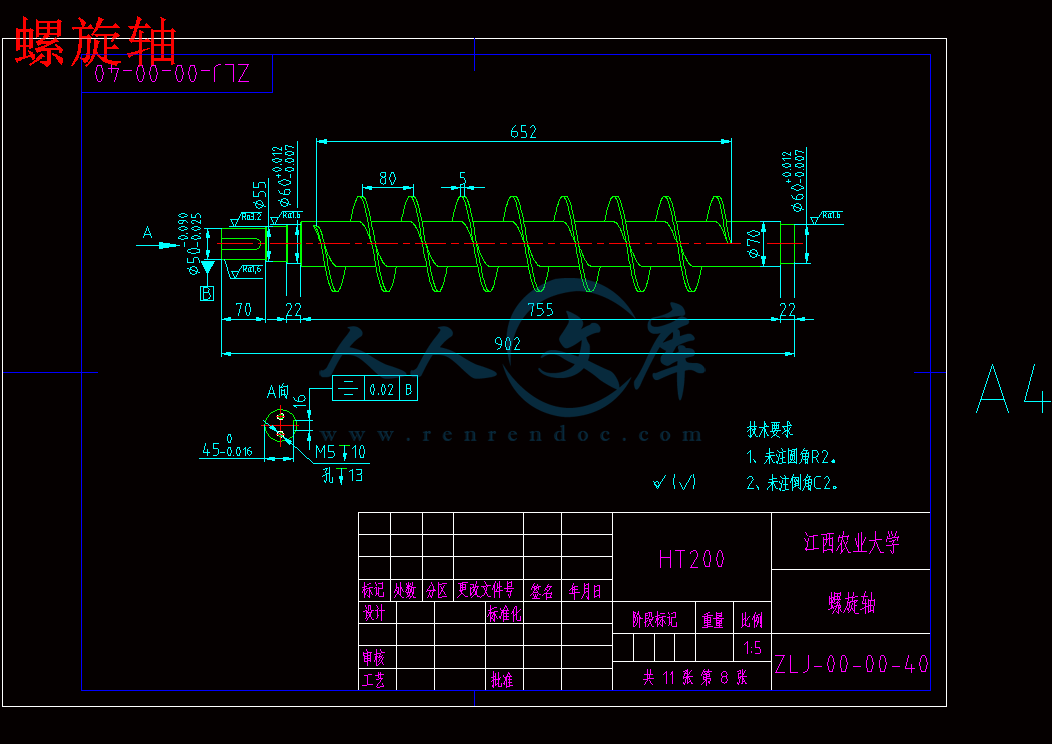

螺旋轴.dwg

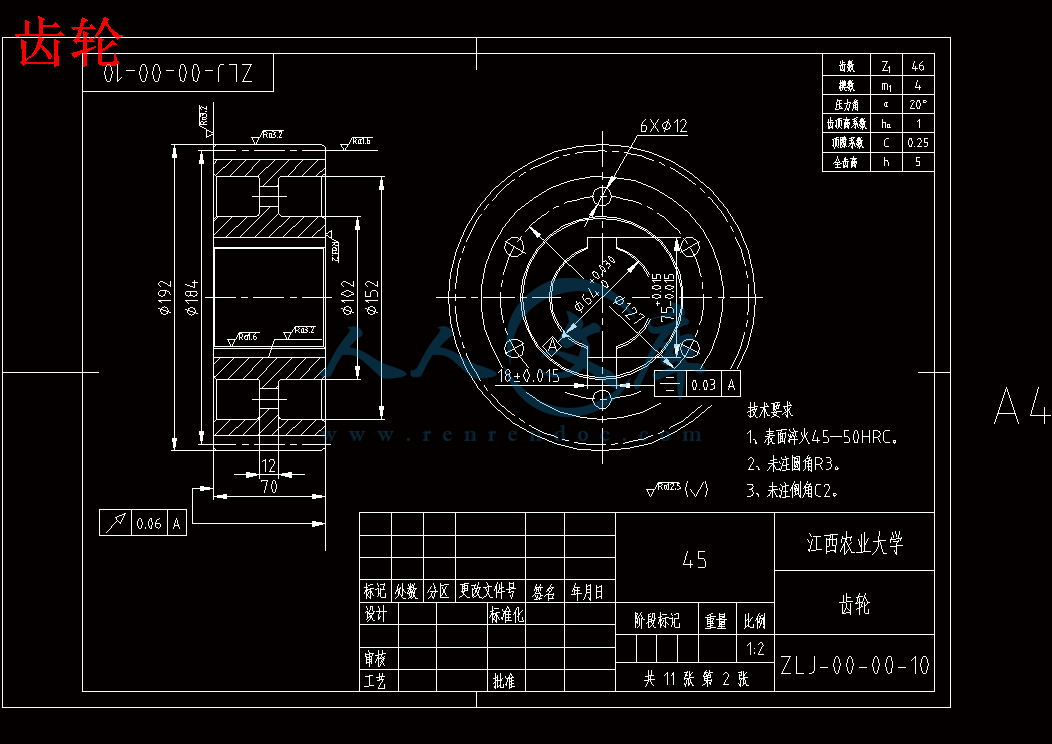

齿轮.dwg

齿轮轴.dwg

摘要

　　　环模制粒机是饲料机械四大主机之一，很大程度上决定了饲料加工产量，在饲料加工过程中占有非常重要的地位。本文首先介绍了制粒机的几种基本形式及发展过程，综合比较不同制粒机之间的不同，从而得出环模式制粒机的具有成型性好、制粒效率高的特点。在此基础上，详细分析了环模制粒机的喂料系统、调质系统、压粒机构、电动机及传动机构的组成及结构。并重点对压粒系统中的物料在压粒过程中的受力情况及物料在环模中的高度对效率的影响。最后，综合已有的设计产品及文献资料，对相应的轴、环模、压辊、螺旋喂料器和调质器的计算分析，应用MATLAB软件编程计算出齿轮的径向力及轴向力，并对其进行弯扭组合变形的校核，设计出环模式饲料压粒机的整体结构，并运用三维PRO/E 5.0软件对设计出的环模式压粒机进行装配，并得出各部分的零件图纸及装配图。

关键词：环模压辊制粒机喂料器调质器 MATLAB程序　　　

Abstract

　　　Ring die pelletizer is one of the four main host feed machinery, largely determines feed processing production, occupies very important position in the process of feed processing. This paper first introduces several basic form and developing process of pelletizer, comprehensive comparison between different granulating machine, thus draws the ring pattern granulator has the characteristics of good formability, high granulating efficiency. On this basis, a detailed analysis of the ring die pelletizer feeding system, conditioning, compression roller, motor and transmission mechanism of the composition and structure. With emphasis on the particle material in the system pressure the forces pressing the material in the granulation process and the height of the ring mold Efficiency. Finally, the integrated design of existing products and literature, the corresponding shaft, ring mold, pressure roller, screw feeder and conditioning calculation analysis, application of MATLAB software programming to calculate the gear radial force and axial force, and the combination of the bending and twisting deformation checking，design a ring model the overall structure of the feed pressure machine, and using 3D software PRO/E 5.0 pattern for the ring of the designed pressure machine for assembly, and parts drawings and assembly drawings of each part are obtained.

Keywords: ring-type matrix; compression roller; pelletizer; feeder; Conditioning apparatus; MATLAB language programmin　　

　　　摘要I

　　　AbstractII

　　　目录I

　　　第一章绪论1

　　　第二章喂料系统3

2.1 螺旋输送机结构及工作原理3

2.2螺旋输送机构输送量及功率计算4

2.3 螺旋轴的结构5

　　　第三章调质系统6

3.1 调质的作用6

3.2 调质器6

3.3 调质桶直径7

3.4 调质器轴转速8

　　　第四章制粒系统9

4.1 环模制粒机生产率与功率计算9

4.2 环模和压辊10

　　　4.2.1 环模10

　　　4.2.2 压辊11

　　　4.2.3 分配器与切刀12

4.3 环模与压辊的直径计算12

　　　第五章电动机及传动系统13

5.1 喂料系统传动13

　　　5.1.1 联轴器选择13

　　　5.1.2 键强度校核13

5.2 调质系统传动14

　　　5.2.1 带传动设计14

　　　5.2.2 键强度校核16

5.3 压粒系统传动16

　　　5.3.1 联轴器选择16

　　　5.3.2 传动齿轮设计17

　　　5.3.3 轴的设计与校核18

　　　参考文献21

　　　致谢22

第一章绪论

　　　我国是农业大国，养殖业是国民经济的基础产业，而饲料加工为养殖业的发展作出巨大的贡献。改革开放以来，我国饲料加工工业步入了快速发展的道路。随着饲料工业的迅速发展，饲料机械的需求越来越大，要求也来越高。研发高品质、高效率的饲料机械产品已成为支持饲料工业发展的迫切需求。

　　　制粒机是饲料机械的四大主机(混合机、粉碎机、膨化机、制粒机)之一，很大程度上决定了饲料加工的产量，在饲料生产中占有很重要的地位。压粒机广泛用来将食品和饲料挤压成球形或圆柱形颗粒。根据压粒工作部件的不同结构特点，可将压粒机分为以下四种型式。

　　　1、窝眼辊式压粒机（图1-1a）。

　　　2、齿轮啮合式压粒机（图1-1b）。

　　　3、螺旋式压粒机（图1-1c）；

　　　4、滚轮式(也称压辊式)压粒机（图1-1d、e）。根据压模的形状，通常把这种压粒机分为平模式压粒机(见图1-1 d)和环模式压粒机(见图1-1 e)两种型式。它们广泛应用于畜禽和鱼虾颗粒饲料的加工，其中环模式应用更为普遍。

a.窝眼辊式 b.齿轮啮合式 c.螺旋式 d、e.滚轮式

图1-1 压粒机型式

　　　环模制粒机主要由喂料系统、调质系统、压粒机构、电动机及传动机构组成（图1-2）。

1、料斗；2、螺旋供料器；3、搅拌调质器；4、制粒机；5、电动机

图1-2

　　　其工作原理是：

　　　1、往料斗（1）中装入饲料颗粒，通过调节进料口的大小来控制进料的速度；

　　　2、饲料颗粒进入螺杆供料器（2）后通过螺杆的推进作用，使得饲料颗粒进入搅拌调制器（3）；

　　　3、在搅拌调质器的壁面装有水管，物料进入搅拌器后一边向前运动一边混合，同时通入蒸汽，以增加粉料含水量；

　　　4、调制后的物料进入压粒机构的环模内腔进行压粒。

第二章喂料系统

　　　在饲料加工，固体材料可能的个体（如箱，袋，瓶，罐）或团体（如粉末，颗粒）的运输方式。在运输过程中应能保持稳定的形状，在一定的压力下会造成破坏，但过大的压力会造成材料损坏。固体颗粒的输送，可以使用各种形式的带式输送机，斗式提升机，螺旋输送机等。在本饲料压粒机的设计过程中，采用螺旋式的输送结构。

2.1 螺旋输送机结构及工作原理

　　　螺旋输送机，俗称“绞龙”。是一种连续输送设备无挠性牵引装置，它采用螺旋旋转材料向前完成运输，主要适用于各种输送松散粉末、小颗粒、散装材料，用于传输距离短的水平，如面粉，谷物和其他物料的输送。在运输过程中，还可以混合，搅拌，加热和冷却操作的材料。但不宜输送易变质、易碎、易结块及大块的物料。

　　　螺旋输送机主要有料槽、输送螺旋轴和驱动装置组成，机长较长时应加中间吊挂轴承，如图2-1所示。　　　

1.驱动装置 2.料口 3.螺旋轴 4.中间吊挂轴承 5.壳体 6.进料口

图2-1 螺旋输送机 a.外形图 b.结构图

　　　螺旋输送机是利用旋转的绞龙轴，将物料在固定的机槽内推移而起到输送作用的。物料由于重力和摩擦力作用，在运动中不随螺旋轴一起旋转，而是以滑动形式沿着料槽由加料端向卸料端移动。

　　　输送螺旋上焊有螺旋叶片，螺旋叶片的面型根据输送物料的不同有实体面型、带式面型和叶片面型等几种形式，如图2-2所示。螺旋按旋向分为左旋和右旋，按头数又可分为单线、双线和三线，一般多为单线右旋。

参考文献

[1] 孙旭青．环模制粒机的主体结构优化研究[D]．无锡：江南大学，2009．

[2] 方希修，尤明珍．饲料加工工艺与设备[M]．北京：中国农业大学出版社，2007.8．

[3] 孙营超．环模制粒机制粒工艺研究与控制系统开发[D]．南京：南京理工大学，2009．

[4] 李润萍. 浅谈小型一步制粒机在中药制粒中关键因素的控制[[J]. 南昌：江西中医学院学报，2006,18(3):54-55.

[5] 崔建云．食品机械[M]．北京：化学工业出版社，2006.12．

[6] 陈从贵，张国治．食品机械与设备[M]．南京：东南大学出版社，2009.6．

[7] 陈斌．食品加工机械与设备[M]．北京：机械工业出版社，2008.7．

[8] 安琦，王建文．机械设计课程设计[M]．上海：华东理工大学出版社，2012.1．

[9] 朱文坚，黄平．机械设计基础课程设计[M]．北京：科学出版社，2009．

[10] 庞声海，郝波．饲料加工设备与技术[M]．北京：科学技术文献出版社，2001.2．

[11] 王宁侠．机械设计[M]．北京：机械工业出版社，2010.11．

[12] 刘鸿文．材料力学[M]．北京：高等教育出版社，2012.09．

[13] 濮良贵，纪名刚．机械设计[M]．北京：高等教育出版社，2012.06．











内容简介：: 2020年1月8日环模式饲料制粒机设计 1 环模式饲料制粒机设计指导老师答辩人学号专业班级工学院机制1004班 2020年1月8日环模式饲料制粒机设计 2 内容提要一绪论二喂料系统三调质系统四制粒系统五传动系统六总结与致谢 2020年1月8日环模式饲料制粒机设计 3 一绪论 1 研究背景环模制粒机是饲料机械四大主机混合机粉碎机膨化机制粒机之一很大程度上决定了饲料加工产量在饲料加工过程中占有非常重要的地位 2 制粒机的形式 1 窝眼辊式 2 齿轮啮合式 3 螺旋式 4 滚轮式平模和环模环模式制粒机的压粒效果好生产效率高 2020年1月8日环模式饲料制粒机设计 4 2020年1月8日环模式饲料制粒机设计 5 二喂料系统 1 变频调速电机2 联轴器3 料斗4 观察口5 出料口6 螺旋轴喂料系统为一螺旋它相当于一个螺旋输送器它由壳体螺旋轴轴承座电机组成通过绞龙轴的旋转将待制粒仓中的粉状物料输送到搅拌器中 2020年1月8日环模式饲料制粒机设计 6 三调质系统 1 壳体2 观察孔3 进料口4 调质器轴5 带传动6 电动机7 出料口搅拌系统为桨叶螺旋它由筒体桨叶搅拌轴轴承座减速器电机等组成其主要功能是对制粒前的物料进行水热调质是物料充分吸收热量及液体使其达到或接近制粒工艺所需的要求同时完成从供料器到制粒机的物料输送 2020年1月8日环模式饲料制粒机设计 7 四制粒系统 1 进料口2 减速器3 联轴器4 电动机5 出料口 2020年1月8日环模式饲料制粒机设计 8 制粒系统主要工作部件为环模压辊环模是具有许多均布小孔的模具制粒过程的强烈中物料在环模与压辊挤压下强制通过压模小孔所以压模应具有较好的强度和耐磨性常见的模孔形式有直形孔阶梯形孔外锥形孔和内锥形孔 2020年1月8日环模式饲料制粒机设计 9 其中圆柱形孔和阶梯型孔适合压制配合饲料外锥形适于加工脱脂糠一类的高纤维物料内锥形孔适宜压制体积较大的牧草颗粒饲料参照其他的设计经验本设计中选择使用阶梯形形的模孔此外为了使物料易于进入模孔还要将孔在环模腔内的一端倒角倒角大小根据物料的性质在范围内选取 2020年1月8日环模式饲料制粒机设计 10 压辊是用来向压模挤压物料并从模孔挤出成形为防止打滑和增加攫取力压辊表面采用增加摩擦力和耐磨的措施环模压辊 2020年1月8日环模式饲料制粒机设计 11 五传动系统 2020年1月8日环模式饲料制粒机设计 12 喂料系统装在制粒机顶端的螺旋喂料器是用来根据制粒机产量大小来调节物料输送量的所以设计该输送机要求可以变速用变频调速电机实现电机与螺旋轴之间通过联轴器联接调质系统与制粒系统参照其他的实际制造经验调质系统采用带传动制粒系统采用齿轮减速器传动 2020年1月8日环模式饲料制粒机设计 13 六总结与致谢大学本科的学习生活即将结束在此我要感谢所有曾经指导过我的老师和关心过我的同学他们在我的成长过程中给予了我莫大的帮助本文能够顺利完成要特别感谢我的导师孙通老师感谢各位老师的关心和帮助最后向所有的关心和帮助过我的人表示衷心的感谢 2020年1月8日环模式饲料制粒机设计 14 OVER 谢谢 JIANGXI AGRICULTURAL UNIVERSITY本科毕业论文（设计）题目：环模式饲料制粒机设计学院：工学院姓名：学号：专业：机械设计制造及其自动化年级： 2010级指导教师：职称：讲师二 0 一四年五月摘要环模制粒机是饲料机械四大主机之一，很大程度上决定了饲料加工产量，在饲料加工过程中占有非常重要的地位。本文首先介绍了制粒机的几种基本形式及发展过程，综合比较不同制粒机之间的不同，从而得出环模式制粒机的具有成型性好、制粒效率高的特点。在此基础上，详细分析了环模制粒机的喂料系统、调质系统、压粒机构、电动机及传动机构的组成及结构。并重点对压粒系统中的物料在压粒过程中的受力情况及物料在环模中的高度对效率的影响。最后，综合已有的设计产品及文献资料，对相应的轴、环模、压辊、螺旋喂料器和调质器的计算分析，应用MATLAB软件编程计算出齿轮的径向力及轴向力，并对其进行弯扭组合变形的校核，设计出环模式饲料压粒机的整体结构，并运用三维PRO/E 5.0软件对设计出的环模式压粒机进行装配，并得出各部分的零件图纸及装配图。关键词：环模压辊制粒机喂料器调质器 MATLAB程序AbstractRing die pelletizer is one of the four main host feed machinery, largely determines feed processing production, occupies very important position in the process of feed processing. This paper first introduces several basic form and developing process of pelletizer, comprehensive comparison between different granulating machine, thus draws the ring pattern granulator has the characteristics of good formability, high granulating efficiency. On this basis, a detailed analysis of the ring die pelletizer feeding system, conditioning, compression roller, motor and transmission mechanism of the composition and structure. With emphasis on the particle material in the system pressure the forces pressing the material in the granulation process and the height of the ring mold Efficiency. Finally, the integrated design of existing products and literature, the corresponding shaft, ring mold, pressure roller, screw feeder and conditioning calculation analysis, application of MATLAB software programming to calculate the gear radial force and axial force, and the combination of the bending and twisting deformation checking，design a ring model the overall structure of the feed pressure machine, and using 3D software PRO/E 5.0 pattern for the ring of the designed pressure machine for assembly, and parts drawings and assembly drawings of each part are obtained.Keywords: ring-type matrix; compression roller; pelletizer; feeder; Conditioning apparatus; MATLAB language programmingI目录摘要IAbstractII目录I第一章绪论1第二章喂料系统32.1 螺旋输送机结构及工作原理32.2螺旋输送机构输送量及功率计算42.3 螺旋轴的结构5第三章调质系统63.1 调质的作用63.2 调质器63.3 调质桶直径73.4 调质器轴转速8第四章制粒系统94.1 环模制粒机生产率与功率计算94.2 环模和压辊104.2.1 环模104.2.2 压辊114.2.3 分配器与切刀124.3 环模与压辊的直径计算12第五章电动机及传动系统135.1 喂料系统传动135.1.1 联轴器选择135.1.2 键强度校核135.2 调质系统传动145.2.1 带传动设计145.2.2 键强度校核165.3 压粒系统传动165.3.1 联轴器选择165.3.2 传动齿轮设计175.3.3 轴的设计与校核18参考文献21致谢22第一章绪论我国是农业大国，养殖业是国民经济的基础产业，而饲料加工为养殖业的发展作出巨大的贡献。改革开放以来，我国饲料加工工业步入了快速发展的道路。随着饲料工业的迅速发展，饲料机械的需求越来越大，要求也来越高。研发高品质、高效率的饲料机械产品已成为支持饲料工业发展的迫切需求。制粒机是饲料机械的四大主机(混合机、粉碎机、膨化机、制粒机)之一，很大程度上决定了饲料加工的产量，在饲料生产中占有很重要的地位。压粒机广泛用来将食品和饲料挤压成球形或圆柱形颗粒。根据压粒工作部件的不同结构特点，可将压粒机分为以下四种型式。1、窝眼辊式压粒机（图1-1a）。2、齿轮啮合式压粒机（图1-1b）。3、螺旋式压粒机（图1-1c）；4、滚轮式(也称压辊式)压粒机（图1-1d、e）。根据压模的形状，通常把这种压粒机分为平模式压粒机(见图1-1 d)和环模式压粒机(见图1-1 e)两种型式。它们广泛应用于畜禽和鱼虾颗粒饲料的加工，其中环模式应用更为普遍。a.窝眼辊式 b.齿轮啮合式 c.螺旋式 d、e.滚轮式图1-1 压粒机型式环模制粒机主要由喂料系统、调质系统、压粒机构、电动机及传动机构组成（图1-2）。1、料斗；2、螺旋供料器；3、搅拌调质器；4、制粒机；5、电动机图1-2其工作原理是：1、往料斗（1）中装入饲料颗粒，通过调节进料口的大小来控制进料的速度；2、饲料颗粒进入螺杆供料器（2）后通过螺杆的推进作用，使得饲料颗粒进入搅拌调制器（3）；3、在搅拌调质器的壁面装有水管，物料进入搅拌器后一边向前运动一边混合，同时通入蒸汽，以增加粉料含水量；4、调制后的物料进入压粒机构的环模内腔进行压粒。第二章喂料系统在饲料加工，固体材料可能的个体（如箱，袋，瓶，罐）或团体（如粉末，颗粒）的运输方式。在运输过程中应能保持稳定的形状，在一定的压力下会造成破坏，但过大的压力会造成材料损坏。固体颗粒的输送，可以使用各种形式的带式输送机，斗式提升机，螺旋输送机等。在本饲料压粒机的设计过程中，采用螺旋式的输送结构。2.1 螺旋输送机结构及工作原理螺旋输送机，俗称“绞龙”。是一种连续输送设备无挠性牵引装置，它采用螺旋旋转材料向前完成运输，主要适用于各种输送松散粉末、小颗粒、散装材料，用于传输距离短的水平，如面粉，谷物和其他物料的输送。在运输过程中，还可以混合，搅拌，加热和冷却操作的材料。但不宜输送易变质、易碎、易结块及大块的物料。螺旋输送机主要有料槽、输送螺旋轴和驱动装置组成，机长较长时应加中间吊挂轴承，如图2-1所示。1.驱动装置 2.料口 3.螺旋轴 4.中间吊挂轴承 5.壳体 6.进料口图2-1 螺旋输送机 a.外形图 b.结构图螺旋输送机是利用旋转的绞龙轴，将物料在固定的机槽内推移而起到输送作用的。物料由于重力和摩擦力作用，在运动中不随螺旋轴一起旋转，而是以滑动形式沿着料槽由加料端向卸料端移动。输送螺旋上焊有螺旋叶片，螺旋叶片的面型根据输送物料的不同有实体面型、带式面型和叶片面型等几种形式，如图2-2所示。螺旋按旋向分为左旋和右旋，按头数又可分为单线、双线和三线，一般多为单线右旋。a.实体面型 b.带式面型 c.桨形叶片面型 d.齿形叶片面型图2-2 螺旋叶片面型2.2 螺旋输送机构输送量及功率计算查找相关资料可得输送量可用下式计算:（2-1）式中,为料槽内物料的断面积，；为物料速度，；为物料的堆积密度，；为螺旋直径，；为转轴外径，；为螺旋轴的转速，；为螺旋叶片的螺距，；为与输送机倾角有关的系数（见表2-1）；为物料填充系数（见表2-2）。表2-1 与输送机倾角有关的系数根据实际经验选取绞龙轴的直径，并圆整为螺旋的标准直径(我国标准推荐的螺旋且径系列为（、和），再反过来进行校核计算。根据实际经验，螺旋喂料器的转速为。图2-5 全螺旋叶片螺旋轴2.3 螺旋轴的结构查找相应的资料可知螺旋直径的参数参见表2-4。表2-4 选用螺旋直径参数注：表中为物料的堆积密度，根据市场需求及查找相关的资料得生产率，参照表2-4，选取螺旋直径为70，根据表2-2，选择使用实体型螺旋表面，根据式2-1将相关数据代入得：圆整为，按照相关经验及标准，叶片厚度一般为48，螺距，螺旋轴长度，其图纸参见附录。第三章调质系统调质器的主要功能是与水蒸气的加入混合原料，油或糖蜜充分混合，提高制粒质量。畜禽颗粒加工常用1 2段调质器；为了提高水颗粒的水稳定性，进行充分调质。一般使用2 3段调制器；使物料达到或接近制粒的要求供给颗粒剂,以确保制粒的质量和提高制粒的效率。3.1 调质的作用（1）促使物料中的淀粉糊化和蛋白质的改性，提高颗粒的质量和饲料的消化率。（2）提高制粒效率。通过添加蒸汽使物料软化，具有可塑性，有利于挤压成型，并减少对制粒机工作部件环模和压辊的磨损，提高制粒的质量。（3）杀菌消毒。调质过程中的高温与制粒过程的摩擦热和压力的综合作用可杀灭细菌，并进行消毒，有利于畜禽的健康。（4）增加液态原料在饲料中的调价比率。3.2 调质器调质工艺中的主要设备之一就是调制器，其主要功能是对制粒前的物料进行水热调质，是物料充分吸收热量及液体，使其达到或接近制粒工艺所需的要求，同时完成从供料器到制粒机的物料输送。主要的考核指标是调质时间、水分及液体的吸收量、调质温度、淀粉的糊化度及附加动力等。根据相关的资料及文献，典型的结构形式单级桨叶式调制器，如图3-1、3-2。图3-1 桨叶式调质器轴图3-2 典型单级桨叶式调质器结构3.3 调质桶直径根据相关资料，调质时间：（3-1）式中：为调质桶体积，；为调质桶内径，；为调质桶长度，一般取；为饲料容重，取：为饲料的充满系数，取；为调质轴输送量，取压粒设计产量的1.52.0倍，初定为；将上述有关参数代入调质时间计算式得：（3-2）（3-3）调质轴输送量的计算公式如下:（3-4）式中:为叶片宽度；为叶片安装角；为物料容积；为叶片轴转速；为充满系数；为调质修正系数；为叶片宽度；为叶片轴内径。由实际经验可知，对于一台选定产量的制粒机来说，调质时间对的影响很大，为了便于设计，一般取。将数据代入式3-3得:则根据。3.4 调质器轴转速调质器轴主要由轴头不锈钢管和叶片组成，叶片有多种形式，其作用都是为了增强饲料与蒸汽的搅拌效果。调质轴转速高低对搅拌效果影响很大，速度太高，物料熟化时间短，还没有完全糊化就被送进压粒，饲料品质不理想，反之调质时间过长，损失过多维生素，流动性差，含水率偏高，影响压粒性能和冷却效果。调质轴转速受许多因素影响，暂时无直接的公式进行计算，一般取为100-300r/min范围。第四章制粒系统制粒机构是制粒机的核心部分，主要是由环模、压辊、分配器和切刀等组成。环模的周围有许多孔径相同的模孔，在环模内装有23个压辊，压辊装在一个不动的支架上（如图4-1）。压辊能随环模的转动而自转，压辊与环模之间有很小的间隙。1.环模 2.压辊 3.分配器 4.切刀 5.环模转向图4-1 压粒过程示意图工作时环模有电动机驱动作顺时针转动，进入环模的饲料，被分配器和转动着的环模带入压辊和环模之间，饲料被两个相对旋转的部件逐渐挤，通过环模上的孔向外挤压出来，再由固定不动的切刀切成短圆柱状颗粒。4.1 环模制粒机生产率与功率计算根据参考文献1，制粒机的生产率：式中：为压辊数目；为模孔直径；为环模内径；为模孔数目；为环模转速；为物料的初始密度；为辊径模径比；角如图4-3所示。图4-4 计算原理图根据制粒产量(按国家配方和5小孔为准)与制粒的吨料电耗指标，即可粗算出主电机功率，一般按国家标准取吨料电耗为，则主电机功率计算式为：P=产量吨料电耗=2.2。4.2 环模和压辊颗粒压制机的压模、压辊（图4-4、4-5）是重要的工作和磨损部件，其工艺参数的配备合理与否，性能和质量的好坏，将直接影响到颗粒机的生产效率和产品质量。图4-4 环模图4-5 压辊4.2.1 环模环模是由镍铬合金钢精加工制成，热处理后表面硬度5359。本设计的环模式制粒机主要用于生产猪料用，环模孔径一般为，本设计中取环模孔径为。颗粒料是从环模上的小孔挤出，模孔的轴线一般都是指向环模的轴线。环模的孔形和厚度对制粒的质量和效率有着密切的关系。选择环模的孔径太小、厚度太厚，则生产效率低下、成本费用高，反之则颗粒松散、影响质量和制粒效果。物料品种的不同对环模壁厚和孔径大小的要求也不同，查找相关资料得高淀粉、高脂肪类饲料的模孔直径一般为4.5，压模壁厚一般取最大，最小，平均直径为。模孔的形式主要有圆柱形、阶梯型、外锥形和内锥形四种（如图4-6）。在本设计中，选择使用阶梯形的模孔。1.圆柱形孔 2.阶梯形孔 3.外锥形孔 4.内锥形孔图4-6 模孔形式为了使物料易于进入模孔，还要将孔在环模腔内的一端倒角，倒角大小根据物料的性质在范围内选取。在日常生活中，环模的使用寿命习惯上用所加工的全部物料量来表示，一般可达。4.2.2 压辊压辊其主要作用是将物料挤压入模孔，在模孔中受压成形。压辊一般有23个，其作用是用来向环模工作表面施加压力从而挤出饲料。压辊采用与环模相同的材料，表面加工成与轴线平行的齿形槽或在其表面钻孔，以增加摩擦力，加工后也要热处理，压辊半径的大小对抓粉能力影响很大。压辊轴承的工作条件较差，温度高且粉尘多，多采用迷宫式油封来进行密封，为简化设计，使用毛毡圈密封。4.2.3 分配器与切刀分配器是将调质后的饲料均匀的分给各个压辊，数量与压辊的数目相同。切刀是用来将从环模圈内挤出的柱状物料切成长度适宜的颗粒，通常颗粒的长度为颗粒直径的1.52倍，一个压辊配一把切刀，它与环模之间的距离也需要调节，以改变柱状颗粒的长度来适应不同的需要。4.3 环模与压辊的直径计算参照参考文献1中环模内径及压带宽的计算公式：式中：为单位功率面积。根据相关的研究及资料可得与的关系为：将代入上式得：根据计算得，环模的内径为，压辊外径。第五章电动机及传动系统在本设计中，由于是用于一般的饲料生产行业，对传动精度的要求不是很高，且考虑到皮带传动具有过载保护的功能，因此在输送系统和调质系统中使用普通V带传动，而压粒系统使用齿轮传动。5.1 喂料系统传动5.1.1 联轴器选择装在制粒机顶端的螺旋喂料器是用来根据制粒机产量大小来调节物料输送量的。所以设计该输送机要求可以变速，用变频调速电机实现，电机与螺旋轴之间通过联轴器联接。由前述设计可知，螺旋喂料轴的转速范围为，调速电机功率为，查阅相关型号，选择变频调速电机的型号为：YVP80-4，其额定转矩为。联轴器的型号为:。5.1.2 键强度校核由于是在轴端安装联轴器，选择使用A型平键，根据安装齿轮处的轴颈,选择键，由上述带轮的尺寸计算得轴段长度为，从键的标准长度中选取，标记为：键 GB/T 1096。调质器轴的参数为：，根据转矩的计算公式：取键的许用应力，对键的强度校核结果数据如下：计算应力校核计算结果：满足5.2 调质系统传动根据上述叙述可知，喂料系统采用普通V带传动。5.2.1 带传动设计由相关经验及文献资料，电动机的初始功率，由于Y系列电动机是按照国际电工委员会（IEC）标准设计的，具有国际互换性的特点。广泛用于电源电压为380V无特殊要求的机械上，如机床、泵、风机、农业机械等。根据初始功率，选择电动机的型号为：Y132S-8.221、确定计算功率查阅机械设计手册得工作系数=1.2，故2、根据计算功率及小带轮的转速，选用型普通V带，选择小带轮的基准直径=90。带速传动比3、大带轮直径圆整为4、根据式，初定中心距根据式求得，选取带的基准长度5、按公式求得实际中心距，中心距的变化范围为2162566、小带轮的包角由和，查阅机械设计手册得。根据，和型带，查阅机械设计手册得。查表得，得，于是带的根数7、计算单根带的初拉力的最小值查表可知型带的单位长度质量，初拉力为：应使带的实际初拉力。8、计算压轴力压轴力的最小值为由上述计算数据及结果，可以得出相应的带轮的结构，其结构图参见附录。5.2.2 键强度校核由于是在轴端安装带轮，选择使用C型平键，根据安装齿轮处的轴颈,选择键，由上述带轮的尺寸计算得轴段长度为，从键的标准长度中选取，标记为：键C GB/T 1096。调质器轴的参数为：，根据转矩的计算公式：取键的许用应力，对键的强度校核结果数据如下：计算应力校核计算结果：满足5.3 压粒系统传动目前制粒机主传动系统一般有两种型式：一种为齿轮传动型式；另一种为皮带传动型式。齿轮传动型制粒机由主电机输出动力。经联轴器，使齿轮轴随电动机同轴运转，再经一对齿轮减速后，带动空轴连同环模一起旋转。皮带传动型制粒机由主电机输出动力，通过皮带轮减速，带动环模旋转。5.3.1 联轴器选择根据相关文献资料及经验，主电机功率，环模转速，选择电动机的型号为：Y180L-8. 满载转速，主传动系统的传动比。根据实际的需要，选择弹性柱销联轴器，型号为：。轴端选择C型平键，标记为：键C GB/T 1096，经计算得，满足。5.3.2 传动齿轮设计根据传动的需要，选择直齿圆柱齿轮传动。对于农用机械，其精度等级一般为811，饲料制粒机为一般的农用工作机器，选精度为9级。小齿轮材料选择45钢（表面淬火），硬度为48HRS，大齿轮材料为45钢（表面淬火），硬度为48HRS，由于是采用硬齿面传动，二者硬度取值相等。采用闭式传动，对称布置，热处理级别MQ，齿轮的使用寿命按10年（360天），每天工作10小时计算。选小齿轮齿数，大齿轮齿数，取。将数据代入齿轮设计计算公式，得齿轮的主要参数如下：查国标，取，根据接触强度初算模数，按照接触强度初算模数，参照国标中推荐的模数值，将大小齿轮的模数取为，经计算圆整得。由此得齿轮的基本参数为：取，对齿轮的弯曲疲劳强度与接触疲劳强度校核得：齿轮1接触强度极限应力齿轮1抗弯疲劳基本值齿轮1接触疲劳强度许用值齿轮1弯曲疲劳强度许用值齿轮2接触强度极限应力齿轮2抗弯疲劳基本值齿轮2接触疲劳强度许用值齿轮2弯曲疲劳强度许用值接触强度用安全系数弯曲强度用安全系数接触强度计算应力接触疲劳强度校核满足条件齿轮1弯曲疲劳强度计算应力齿轮2弯曲疲劳强度计算应力齿轮1弯曲疲劳强度校核满足条件齿轮2弯曲疲劳强度校核满足条件5.3.3 轴的设计与校核5.3.3.1 主传动轴设计主动齿轮1的分度圆直径，参照国标，将齿轮1做成齿轮轴，参照材料力学及机械设计中的强度计算公式，应用MATLAB软件编程，计算出齿轮的轴向力及径向力，并进行弯扭组合的校核。计算结果为：表5.1 计算数据结果图径向力圆周力弯矩扭矩正应力许用应力8.473.7935264014390013.360由上述计算表格可以看出，轴的强度满足条件。5.3.3.2 从动轴设计计算传动力学简图如下：图5.1 力学简图上面可知，根据结构的对称性可知：其剪力图与弯矩图为：图5.2 力图合成弯矩按照第三强度理论有上述计算结果可以得出，按结构设计所得出的传动轴满足强度条件。参考文献1 孙旭青环模制粒机的主体结构优化研究D无锡：江南大学，20092 方希修，尤明珍饲料加工工艺与设备M北京：中国农业大学出版社，2007.83 孙营超环模制粒机制粒工艺研究与控制系统开发D南京：南京理工大学，20094 李润萍. 浅谈小型一步制粒机在中药制粒中关键因素的控制J. 南昌：江西中医学院学报，2006,18(3):54-55.5 崔建云食品机械M北京：化学工业出版社，2006.126 陈从贵，张国治食品机械与设备M南京：东南大学出版社，2009.67 陈斌食品加工机械与设备M北京：机械工业出版社，2008.78 安琦，王建文机械设计课程设计M上海：华东理工大学出版社，2012.19 朱文坚，黄平机械设计基础课程设计M北京：科学出版社，200910 庞声海，郝波饲料加工设备与技术M北京：科学技术文献出版社，2001.211 王宁侠机械设计M北京：机械工业出版社，2010.1112 刘鸿文材料力学M北京：高等教育出版社，2012.0913 濮良贵，纪名刚机械设计M北京：高等教育出版社，2012.06致谢大学四年，转眼间走到尽头。回首往事，不禁感慨万千。2010年的懵懂入学，到现在背起行囊步入社会，仿佛就是那一瞬间的事，仿佛就在那睁眼与闭眼之间。扪心自问，四年的青春岁月，自己到底有没有虚度光阴，有没有留下什么遗憾，要是有的话现在还能不能弥补。在做毕业设计和备
