　　　液压系统是以电机提供动力基础，使用液压泵将机械能转化为压力，推动液压油。通过控制各种阀门改变液压油的流向，从而推动液压缸做出不同行程、不同方向的动作。完成各种设备不同的动作需要。液压系统已经在各个工业部门及农林牧渔等许多部门得到愈来愈广泛的应用，而且愈先进的设备，其应用液压系统的部分就愈多。所以像我们这样的大学生学习和亲手设计一个简单的液压系统是非常有意义的。进行液压系统设计首先要明确设计的目的和要求，收集所需的资料，然后进行工况分析，分析工作负载，摩擦阻力，绘制负载图等。其次还要进行油路的分析，绘制系统图，选择液压元件，计算液压缸各项参数，确定液压系统力等。最后还要对液压系统进行性能验算，校核。

　　　本液压系统设计，操作方便安全，生产效率高，设计上主要是对液压缸，液压系统的设计，其中主要是对液压系统的设计，以保证工作的精度和质量要求。

关键词　切削液压传动；稳定性；液压系统

摘要I

第1章绪论3

1.1 课题背景3

1.1.1 课题来源3

1.1.2 课题的研究的背景和意义3

1.2 概述3

1.2.1 设计的目的3

1.2.2 设计的要求4

第2章工况分析5

2.1 工作负载5

2.2 摩擦阻力5

2.3 惯性负载5

第3章绘制负载图、速度图6

3.1 初步确定液压缸的参数7

3.2 计算液压缸的尺寸7

3.3 液压缸工况7

第4章拟定液压原理图10

4.1 选择液压基本回路10

4.2 组成系统图11

第5章选择液压元件12

5.1 液压传动系统12

5.2 液压装置的结构设计，绘制工作图及编译技术文件12

5.3 液压传动系统参数及元件选择12

5.4 确定系统工作压力12

5.5 执行元件控制方案拟定13

5.6 确定执行元件的主要参数13

5.7 确定液压泵的工作压力和流量计算13

5.8 控制阀的选择13

5.9 确定油箱直径14

第6章液压系统的性能验算15

6.1 液压系统的效率15

6.2 液压系统的温升15

结论16

参考文献17

致谢18

绪论

课题背景

课题来源

本课题来源于指导老师指定众多课题之一　

课题的研究的背景和意义

　　　目前，随着电子、信息等高新技术的不断发展及市场需求个性化与多样化，世界各国都把机械制造技术的研究和开发作为国家的关键技术进行优先发展，将其他学科的高技术成果引入机械制造业中。因此机械制造业的内涵与水平已今非昔比，它是基于先进制造技术的现代制造产业。纵观现代机械制造技术的新发展，其重要特征主要体现在它的绿色制造、计算机集成制造、柔性制造、虚拟制造、智能制造、并行工程、敏捷制造和网络制造等方面。

　　　近年来，我国的工程机械取得了蓬勃的发展，其中，液压传动技术起到了至关重要的作用。而且，随着液压传动技术的快速发展和广泛应用，它已成为农业机械、工程建筑机械等行业不可缺少的重要技术。

　　　然而，尽管液压技术在机械能与压力能的转换方而，已取得很大进展，但它在能量损失和传动效率上仍然存在着问题。因为，在液压系统中，随着油液的流动，有相当多的液体能量损失掉，这种能量损失不仅体现在油液流动过程中的内摩擦损失上，还反映在系统的容积损失上，使系统能量利用率降低，传动效率无法提高。高能耗和低效率又使油液发热增加，使性能达小到理想的状况，给液压技术的进一步发展带来障。因此，探索和研究高效液压传动技术，提高其综合性能就成为了液压技术领域研究的重点之一。

概述设计的目的

　　　液压传动系统设计是本设计的一个综合实践性教学环节，通过该教学环节，要求达到以下目的；

　　　1.巩固和深化已学知识，掌握液压系统设计计算的一般方法和步骤，培养学生工程设计能力和综合分析问题、解决问题能力；

　　　2.正确合理地确定执行机构，选用标准液压元件；能熟练地运用液压基本回路、组合成满足基本性能要求的液压系统；

　　　3.熟悉并会运用有关的国家标准、部颁标准、设计手册和产品样本等技术资料。对学生在计算、制图、运用设计资料以及经验估算、考虑技术决策、CAD技术等方面的基本技能进行一次训练，以提高这些技能的水平。　　

设计的要求

　　　1.设计时必须从实际出发，综合考虑实用性、经济性、先进性及操作维修方便。如果可以用简单的回路实现系统的要求，就不必过分强调先进性。并非是越先进越好。同样，在安全性、方便性要求较高的地方，应不惜多用一些元件或采用性能较好的元件，不能单独考虑简单、经济；

　　　2.独立完成设计。设计时可以收集、参考同类机械的资料，但必须深入理解，消化后再借鉴。不能简单地抄袭；

　　　3.在设计的过程中，要随时复习液压元件的工作原理、基本回路及典型系统的组成，积极思考。不能直接向老师索取答案；

　　　4.液压传动设计的题目均为中等复杂程度液压设备的液压传动装置设计。具体题目由指导老师分配选择液压元件

液压传动系统

　　　液压元件的选择，主要是计算它们的主要参数（如压力和流量）来确定。一般先计算工作负载，再根据工作负载和工作要求的速度计算液压缸的注意啊尺寸、工作压力和流量或液压马达的排量，然后计算液压泵的压力，流量和液压系统性能的验算。

　　　确定了各个液压元件之后，要对液压系统进行验算。验算内容一般包括系统的压力损失、发热温度、运动平稳性和泄露量等。

液压装置的结构设计，绘制工作图及编译技术文件

　　　根据拟定的液压系统原理图绘制正式工作图。正式工作图包括

　　　1.液压泵的型号、压力、流量、转速以及变量泵的调节范围。

　　　执行元件的运转速度，输出的最大转矩或推力、工作压力以及工作行程等。

　　　2.所有执行元件及辅助设备的型号及性能参数。

　　　3.管路元件的规格与型号。

　　　4.在绘制时，各元件的方向和位置，尽量与实际装配时一致。

　　　5.设计该机床的液压传动系统

液压传动系统参数及元件选择

　　　对液压系统进行分析，就是要查明它的每个执行元件在各自工作过程中的运动速度和负载的变化规律。这是满足设备规定的动作要求和承载能力所必须具备的。液压系统承受的负载可由设备的规格规定，由样机通过实验测定。也可以有理论分析确定。当用理论分析确定系统的实际负载时，必须仔细考虑它所有的组成项目，例如工作负载（切削力、挤压力、弹性塑性变形抗力、重力等）、惯性负载和阻力负载（摩擦力、背压力）等，并把它们绘制成图，同样地，液压执行元件在各动作阶段内的运动速度也须相应地绘制成图，设计简单的液压系统时，这两种图可以省略不画。　　

确定系统工作压力

系统工作压力由设备类型、载荷大小、结构要求和技术水平而定。系统工作压力高，则省材料，机构紧凑，重量轻，是液压系统的发展方向；但要注意泄露、噪音控制和可靠性问题的妥善处理。系统工作压力可根据负载来选取，也可根据设备类型选取。

执行元件控制方案拟定

　　　根据已订的液压执行元件、速度图或动作线路图，选择适当的压力控制、方向控制、速度换接、差动连接回路，以实现对执行元件的方向、出力及速度的控制。需要无级调速或无级变速时，可选择的方案。有级变速比无级调速使用方便，适用于速度控制精度低，但要求速度能够预置，以及在动作循环过程中有多重速度自动变换的场合。具体参见基本回路一章内容。完成上述的选择，所需液压泵的类型就基本确定了。

参考文献

1 丁树模，陶伟明等. 液压传动. 机械工业出版社,2005.6: 8~25

2 左健友，等. 液压与气压传动. 机械工业出版社,2002.3: 17~35

3 张宏友，等. 液压与气动技术. 大连理工大学出版社,2004.6: 47~51

4 杨培元、朱福元等. 液压系统设计简明手. 机械工业出版社,2007: 16~21

5 张利平，等. 液压传动设计指南. 化学工业出版社,2008.9: 55~63

6 游有鹏，等. 液压与气压传动. 科学出版社,2001.1: 14~25

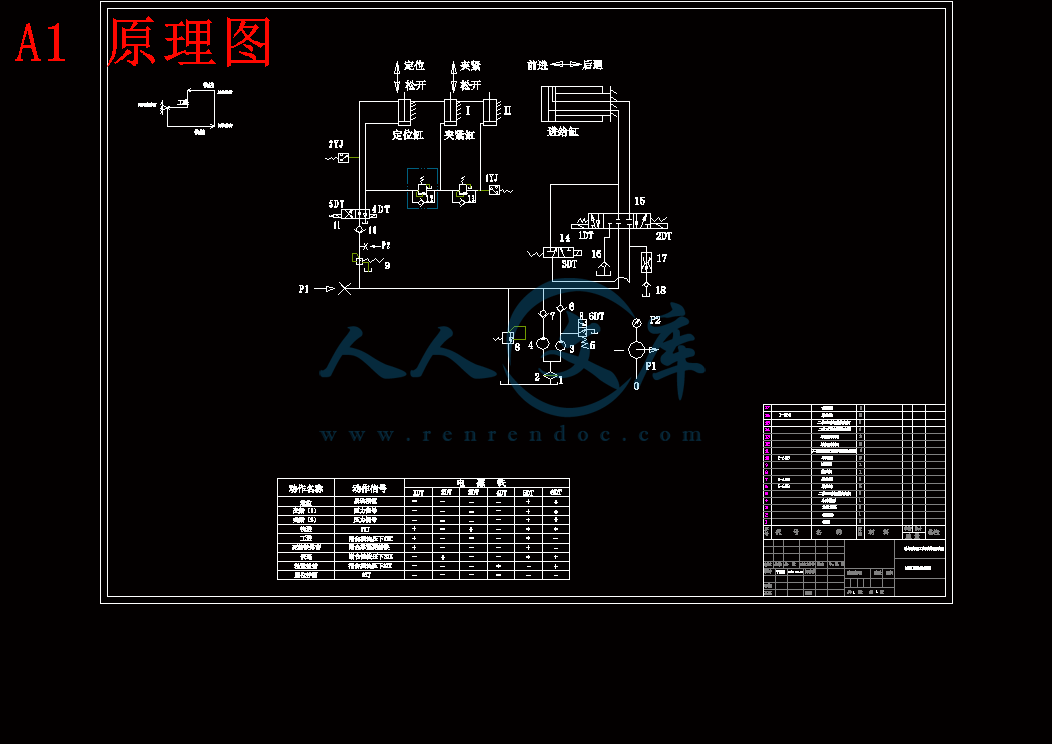

A1 原理图.gif
