This graduation design is the design of automatic system ring mechanism, the main purpose is to work mechanism will form a complete working system,guarantee the automatic ring device, can realize the automatic loop process.This equipment is mainly used for automatic U welding U tube machine is mainly used for air-conditioning pipe, heat exchanger, condenser, evaporator and heater etc..

Around this system design from the rotating mechanism and the center of the barrel. The center of rotation mechanism is arranged in the host level, work,special control system of the host or supporting, complete all kinds ofprocessing with the main movement. Rotary mechanism can realizecircumferential feed, indexing and intermittent motion, high work efficiency. The system is mainly driven by the motor, gear, automatic ring machine is used for processing tools.

Key words: automatic thimble machine, slewing mechanism, dividing movement, gear drive, worm gear drive.

摘要I

AbstractII

目录III

1 绪论1

1.1 研究意义1

1.2 自动套环机.....1

2 设计任务2

2.1 设计目的2

2.2 运动方案设计3

2.2.1 传动方案传动时应满足的要求4

3 自动套环机结构设计4

3.1 工作原理4

3.2 震动盘的工作原理4

3.3 传动部分的设计4

3.3.1 电动机的选择及运动参数的计算5

3.3.2 机构传动部分设计7

3.4 槽轮机构的设计7

3.4.1 选择槽轮机构的传动类型7

3.4.2 选择材料7

3.4.3 槽轮机构的工作原理7

3.4.4 槽轮机构的几何尺寸计算8

3.5 槽轮机构的优缺点.10

3.6 轴承的选用10

3.6.1轴承的分类及选用10

3.7 键的选取与校核10

4 气缸的选择12

4.1 气缸的选型12

4.2 选择气缸12

4.2.1机构气缸的选择12

4.2.2 送料机构气缸的选择12

4.2.3 下压机构气缸的选择12

结束语14

参考文献15

致谢16

1 绪论

1.1 研究意义

　　　现代制造技术货先进制造技术是20世纪80年代提出来的，但它的工作基础已有半个多世纪。现代制造技术是当前世界各国研究和发展的主题，特别是在市场经济的今天，他更占有十分重要的地位。一个国家的国力主要体现在政治实力，经济实力，军事实力上，而经济和军事实力与制造技术的关系十分密切，只有在制造上是一个强国，才能在军事上是一个强国，一个国家不能靠外汇去购买别国的军事装备来保卫自己，必须有自己的军事工业。有了国力和国防才有国际地位，才能立足与世界。　　

1.2 自动套环机

　　　主要用途：全自动小U套环机主要是用于小U管的管口套上焊环，应用于空调热交换器、冷凝器、蒸发器以及热水器等行业。

　　　特点: （1）多工位同时生产加工，动作平稳、速度快；

　　　（2）PLC及触摸屏集中控制，自动化程度高；

　　　（3）伺服电机分度盘，定位准确。

　　　2.1 设计目的

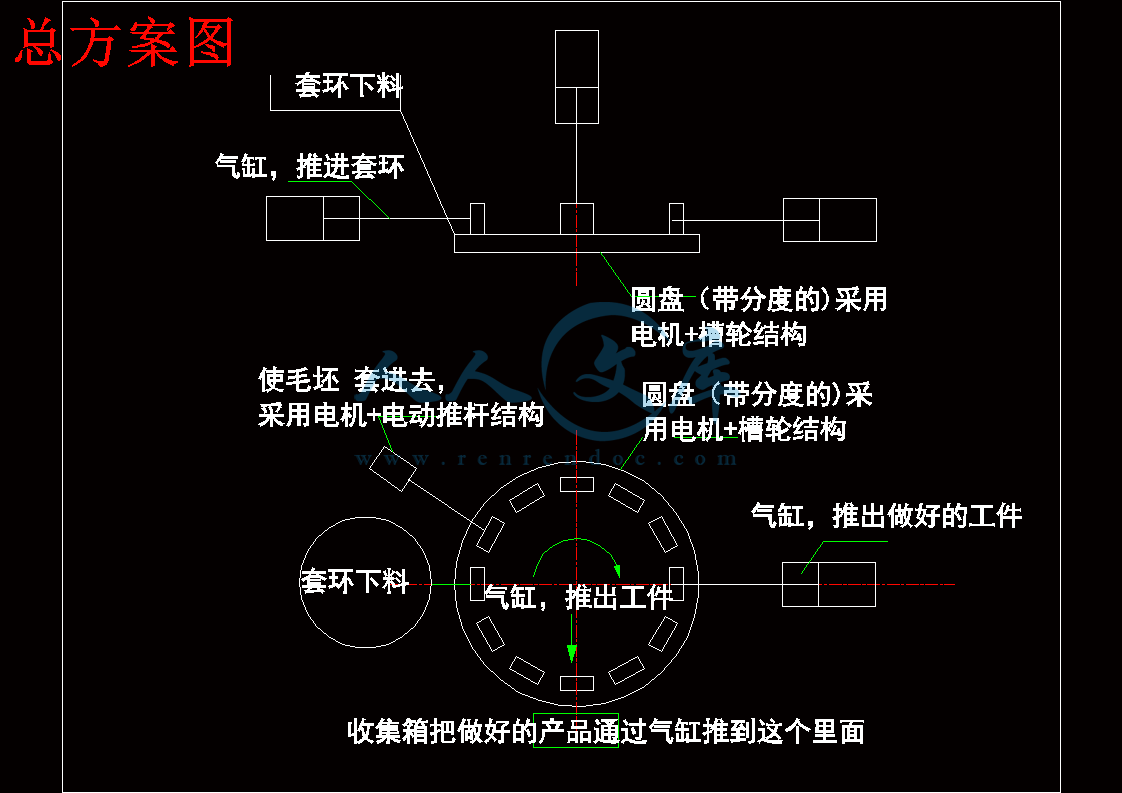

　　　本毕业设计主要是培养学生机械设计综合能力。通过设计，可以体验和课程理论的巩固和实践知识，还学习如何运用标准，规格，手册和其他相关的国家标准和技术手册，更重要的是可以提高学生的要求，从机器的尺寸，功能，技术，经济和安全等方面的设计考虑能力，以建立正确的设计思想。　　　本设计采用分度盘，电机和槽轮机构传递动力的电动机的旋转圆盘均匀。用电机和气缸下料和推出做好的工件。

　　　此方案优点:机构简单，效率高，容易制造，使用寿命长，维护方便。

2.2.1 传动时应满足的要求

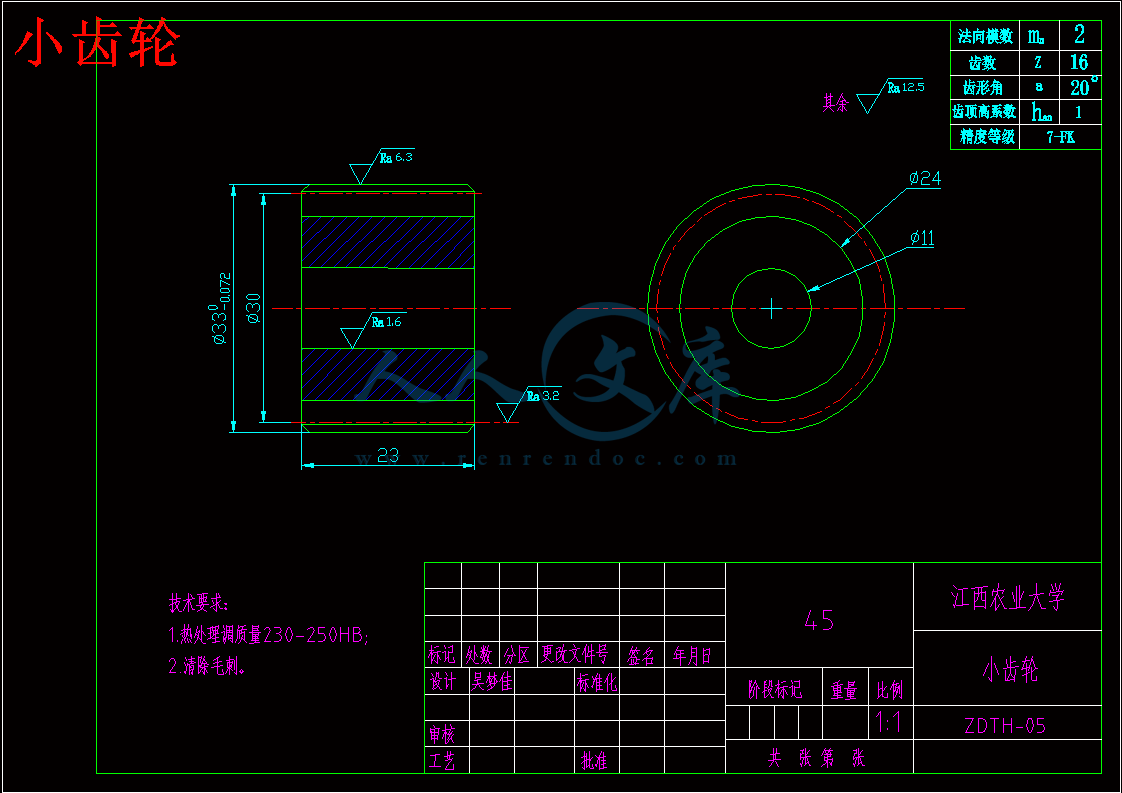

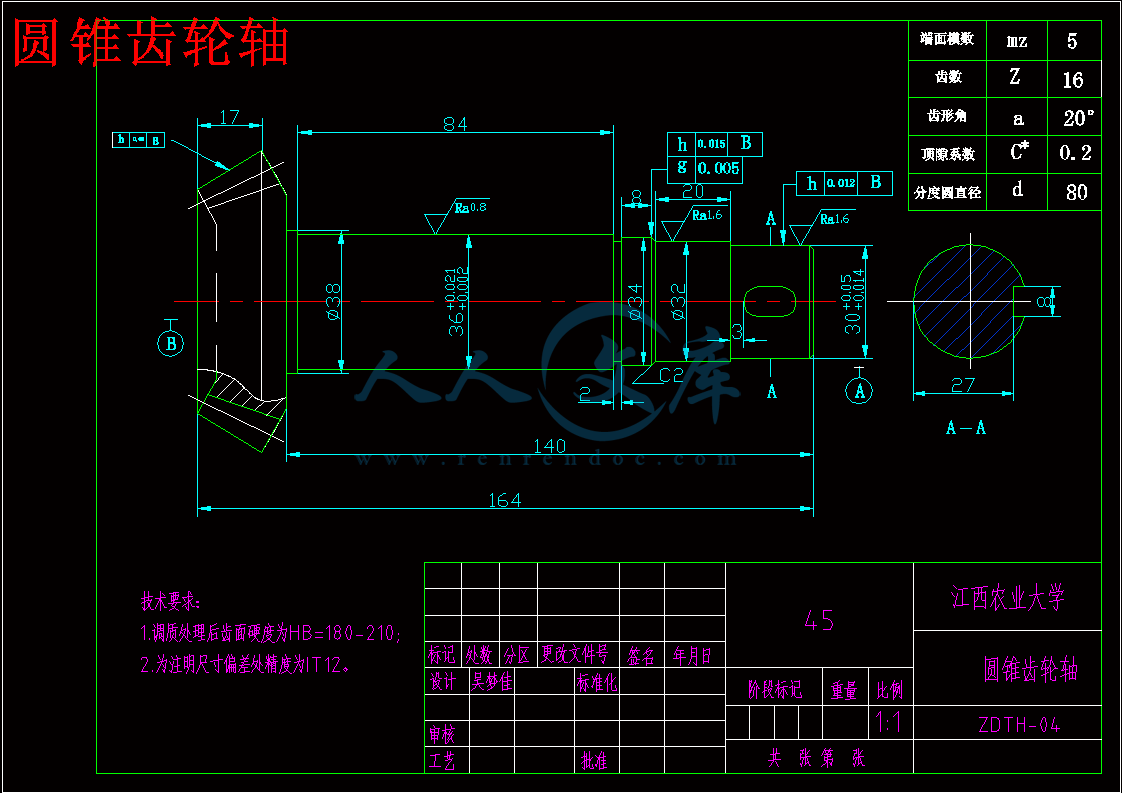

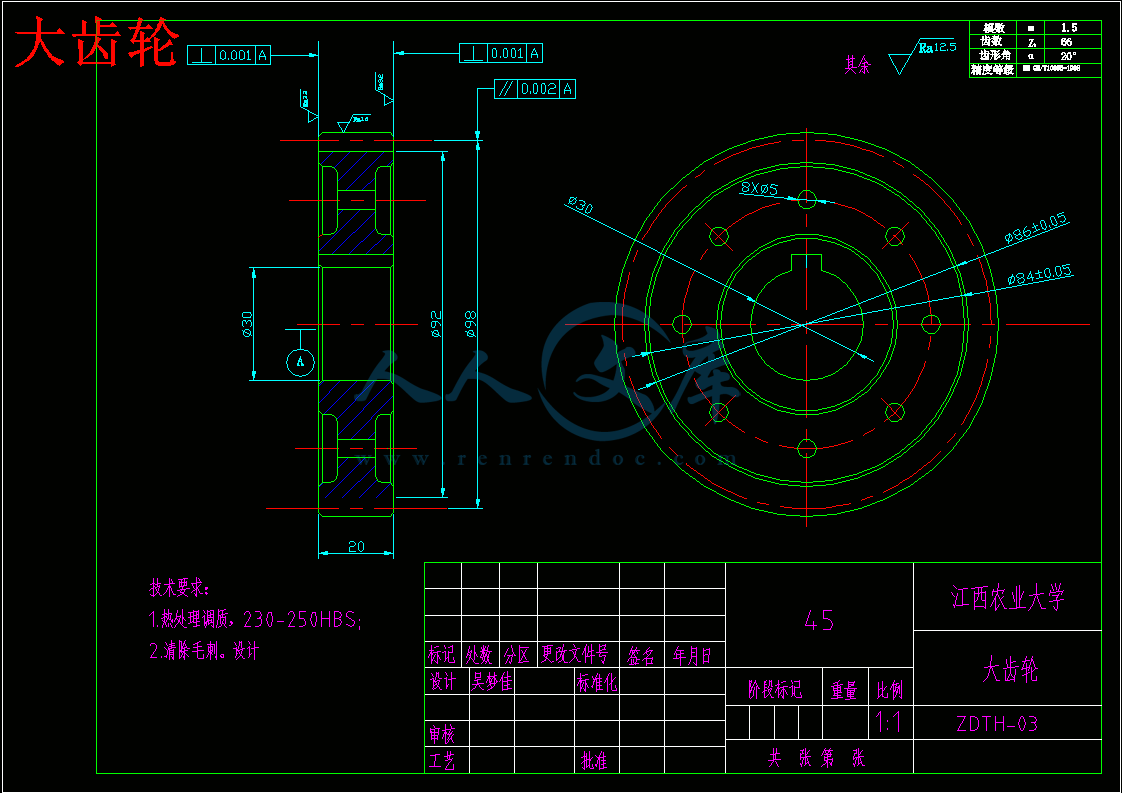

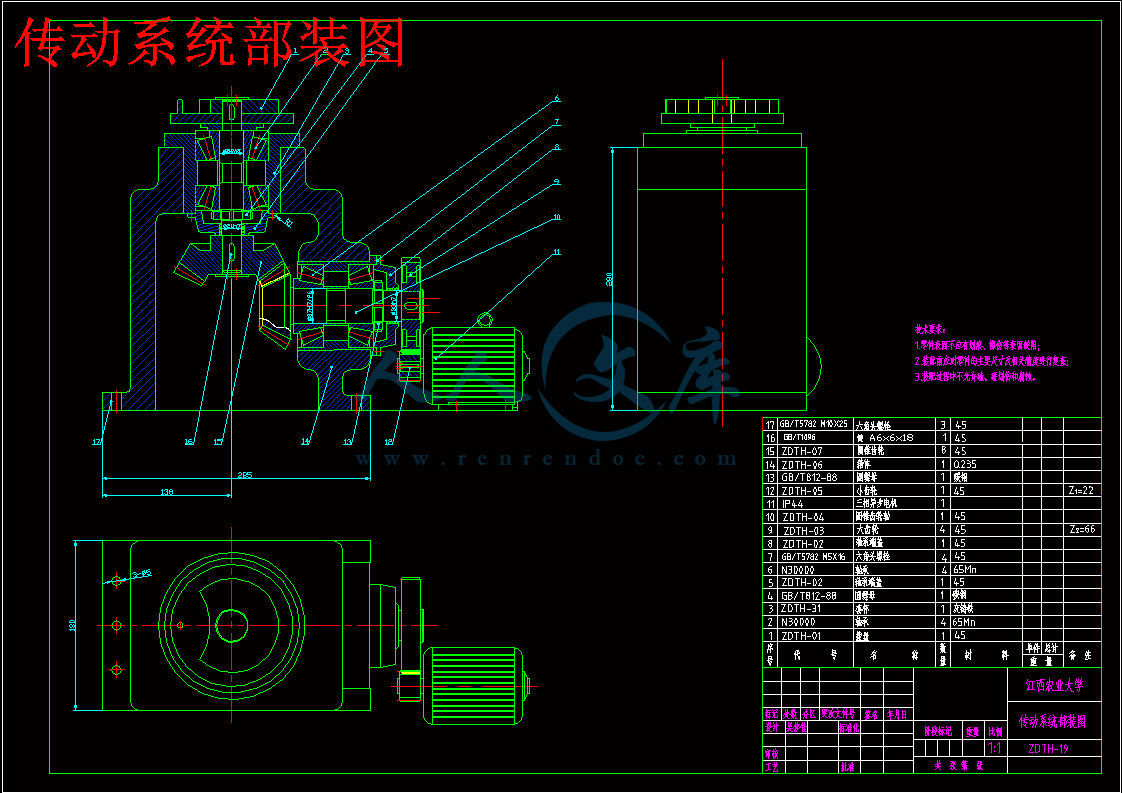

　　　转盘由原动机、传动装置和工作台组成，将原动机和工作单位之间的运动和动力，并可实现索引和间歇运动。在这个方案中，异步电动机的原动机，传动装置由齿轮传动和槽轮传动。

　　　传输方案主要满足以下要求：

　　　 1）机械功能要求：应符合效率，工作速度速度和运动形式。

　　　 2）职位要求：例如，工作环境，安全等。

　　　 3）性能要求：保证工作可靠，传动效率高。

　　　 4）结构的加工要求；如结构简单，体积小，使用维护便利，技术经济合理等。3.1 工作原理

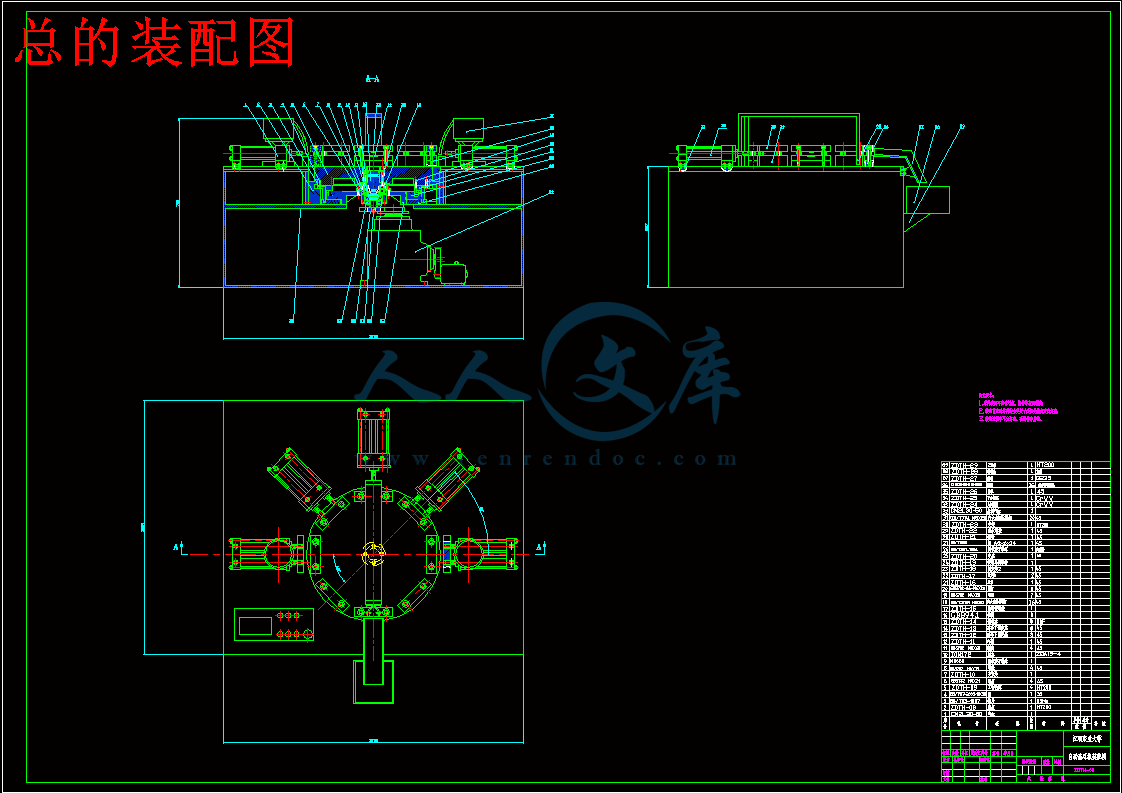

　　　要处理的物品的振动板（工件）从存储设备（箱）中分离出来，按照自动机加工要求，定时，定量，定向的送到工作台。然后通过气缸使u型管套上小环，最后用气缸推出加工好的工件。　　

3.2 震动盘的工作原理

　　　振动料斗下方的脉冲电磁铁，能使料斗垂直振动，板簧的倾斜绕垂直轴的扭转振动料。料斗部分，由于振动上升沿螺旋轨道，筛选或态度的变化，在上升过程中一系列的轨道后，可组装零部件按照要求自动送入加工或装配或加工统一国家的位置。其目的是无序的工件自动有序排列整齐，准确地传达给下一个过程的振动。通过这次毕业设计，使我懂了很多，学到了很多。对于专业知识的了解更深一步。

通过设计实践，逐步树立正确的设计思想，设计思路，和流程。掌握机械设计的一般规律，培养分析和解决问题的能力。通过计算，绘图和运用各种技术标准和规范，设计手册等有关资料，对设计机构的方法有了充分的认识，对以后的工作帮助很大。槽轮机构的工作原理

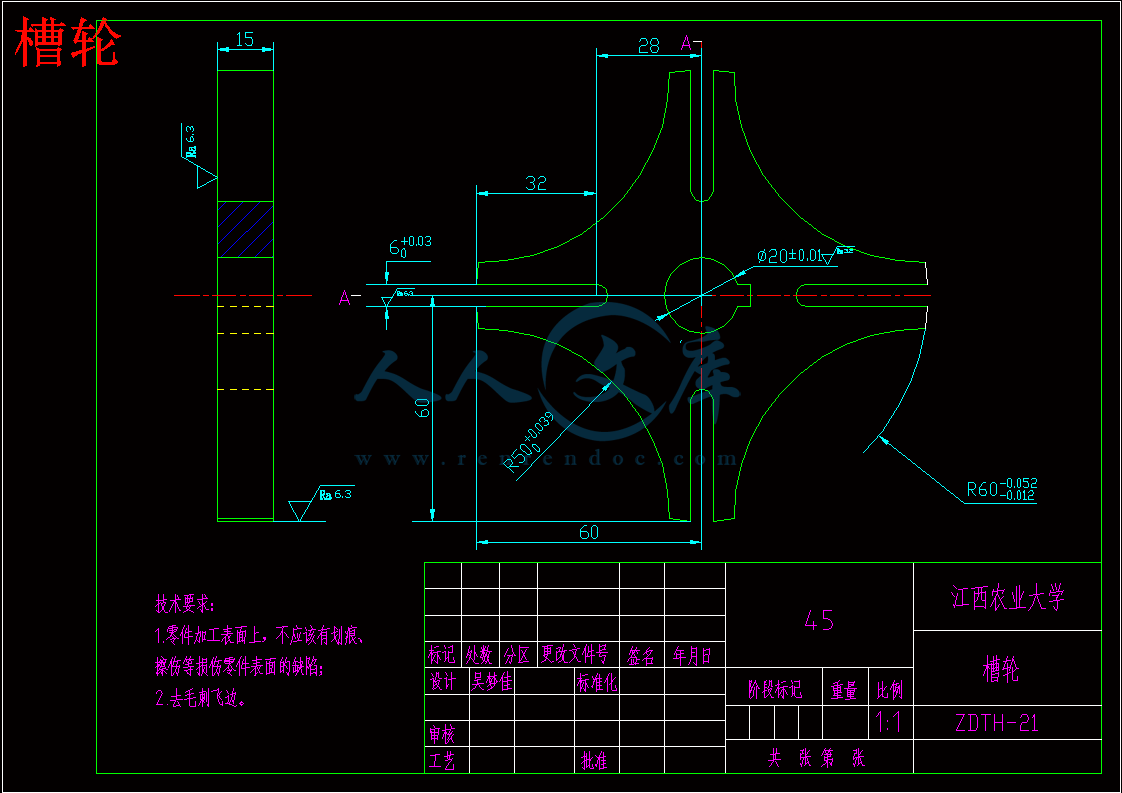

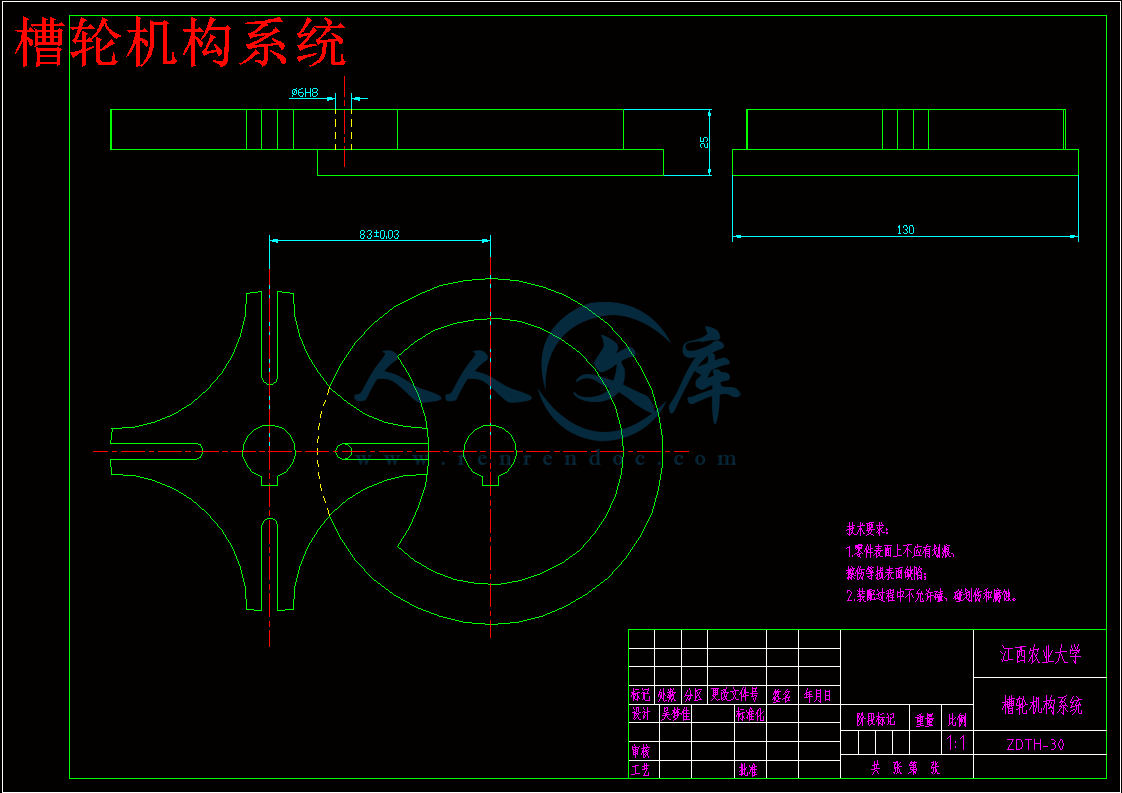

　　　如图所示，槽轮机构由具有径向槽的槽轮和具有圆销的构件以及机架所组成。当圆销未进入径向槽时由于内凹锁住弧被外凹圆弧卡住，故槽轮静止不动。圆销开始进入槽轮径向槽的位置，这是锁住弧被松开，因而圆销能驱动槽轮沿与拨盘相反的方向转动。当圆销开始脱出槽轮的径向槽时，槽轮的另一内凹锁住弧又被拨盘的外凸圆弧卡住，致使槽轮有静止不动，直至拨盘的圆销在进入槽轮的另一径向槽时，两者有重复上述的运动循环。这样，当主动构件作连续转动时，槽轮便得到单向的间歇运动。3.5 槽轮机构的优缺点

槽轮机构简单，工作可靠，在进入和脱离啮合时运动教平稳，能准确控制转动的角度。但槽轮额转角大小不能调节，而且在槽轮转动的始，末位置加速度变化较大，所以有冲击。但槽轮机构一般应用在转速不高和要求间歇转动的装置中。

3.6 轴承的选用

　　　滚动轴承是现代机器中广泛应用的部件之一。它是依靠主要元件的滚动接触来支撑转动零件的。滚动轴承绝大多数已经标准化，并由专业工厂大量制造及供应各种常用规格的轴承。滚动轴承具有摩擦阻力小，功率消耗少，起动容易等优点。因此使用滚动轴承时，只要根据具体工作条件正确选择轴承的类型和尺寸。验算轴承的承载能力。以及与轴承的安装、调整、润滑、密封等有关的“轴承装置设计”问题。　

3.6.1 轴承的分类及选用

　　　滚动轴承可以大概地分为向心轴承，推力轴承和向心推力轴承三大类。在此方案中考虑到轴各个方面的误差会直接传递给加工工件时的加工误差，因此选用调心性能比较好的圆锥滚子轴承。此类轴承可以同时承受径向载荷及轴向载荷，外圈可分离，安装时可调整轴承的游隙。此轴承机构代码为30000。

参考文献

[1]叶伟昌.机械工程及自动化简明设计手册[M].机械工业出版社出版，1998.

[2]刚纪名.机械设计[M].第八版。高等教育出版社，2005.12.

[3]何铭新.钱可强.徐祖茂.机械制图[M].第六版.高等教育出版社，2010.7.

[4]张建民.机电一体化系统设计[M].第一版.高等教育出版社，2005.10.

[5]顾崇衔.机械制造工艺学[M].第三版.陕西科学技术出版社，1999.11.

[6]郑文纬.吴克坚.机械原理[M].第六版。高等教育出版社，1996.11.

[7]刘鸿文.材料力学[M].第五版.高等教育出版社，2003.3.

[8]成大先.机械设计手册-气压传动单行本[M].第四版.化学工业出版社.










内容简介：: JIANGXI AGRICULTURAL UNIVERSITY本科毕业论文（设计）题目：自动套环机构系统设计学院：工学院姓名：吴梦佳学号： 20101145 专业：机械设计制造及其自动化班级：机制1004班指导教师：雷军波职称：讲师二0 一四年五月指导教师自动套环机构系统设计专业班级工学院机制1004班答辩人学号主要内容第一部分系统需求分析第二部分总体运动方案设计及工作原理第三部分工作台设计第四部分传动系统设计第五部分总结与致谢一系统需求分析 1机械的功能要求应满足工作台的功率转速和运动形式 2工作条件的要求例如工作环境安全等 3工作性能要求保证工作可靠传动效率高等 4结构工艺性要求如结构简单尺寸紧凑使用维护便利工艺性和经济合理等二总体运动方案设计及工作原理结构工艺性要求如结构简单尺寸紧凑使用维护便利工艺性和经济合理等结构工艺性要求如结构简单尺寸紧凑使用维护便利工艺性和经济合理等 1 运动方案见图2 1 如图2 1所示此方案采用带分度的圆盘采用电机和槽轮机构传递动力使圆盘间歇转动采用电机和气缸下料和推出做好的工件此方案优点机构简单效率高容易制造使用寿命长维护方便传动平稳 2 工作原理震动盘待加工的物品工件从存料器料箱中分离出来按照自动机的加工要求定量定时定向地送到工作台工作台通过齿轮传动槽轮传动等动力元件使其发生间歇运动然后通过气缸使u型管套上小环最后用气缸推出加工好的工件三工作台设计 1 气缸2 推料板3 下料器4 回转工作台5 轨道6 物料盒7 机架工作台主要是由气缸下料装置和回转机构组成在此设计方案中回转工作台由原动机传动装置和工作台组成传动装置在原动机和工作台之间传递运动和动力并可实现分度运动和间歇运动四传动系统 1 拨盘2 轴3 换向装置4 轴承5 电机6 减速装置7 箱体传动装置该机构系统主要能够实现工作台的间歇运动同时据设计要求此设计中采用槽轮机构其结构简单容易制造工作可靠机械效率高能平稳地间歇地进行转位见右图减速机构和换向机构参照其他的一些制造经验同时根据设计满足的要求减速机构采用齿轮减速装置换向机构采用锥齿轮装置五总结与致谢本次毕业设计已经结束大学四年的学习生活即将结束在此感谢所有曾经帮助我的老师和同学此次毕业设计可以圆满地完成我要感谢我的指导老师雷军波感谢他在整个设计过程中给予我的指导和帮助最后再次感谢所有在大学生活中给予过我帮助的人结束谢谢 JIANGXI AGRICULTURAL UNIVERSITY本科毕业论文（设计）题目：自动套环机构系统设计学院：工学院姓名：学号：专业：机械设计制造及其自动化班级：机制1004班指导教师：职称：讲师二0 一四年五月摘要本毕业设计是自动套环机构系统设计，主要目的是将组成一个完整的工作系统，保证自动套环装置，可以实现自动环过程。本设备主要用于自动U领机管套环焊接U型管，主要用于空调热交换器，冷凝器，蒸发器和加热器等。本系统的设计从旋转机构的中心和料筒周围。中心旋转机构安装于主机工作台水平，工作时，该主机或配套的专用控制系统，完成各种加工配合主运动。回转机构可实现圆周进给，索引和间歇运动，工作效率高。该系统主要由电机驱动，齿轮，自动环机是一种很好的加工工具。关键词：自动套环机，回转机构，分度运动，齿轮传动，槽轮机构传动。Abstract This graduation design is the design of automatic system ring mechanism, the main purpose is to work mechanism will form a complete working system,guarantee the automatic ring device, can realize the automatic loop process.This equipment is mainly used for automatic U welding U tube machine is mainly used for air-conditioning pipe, heat exchanger, condenser, evaporator and heater etc. Around this system design from the rotating mechanism and the center of the barrel. The center of rotation mechanism is arranged in the host level, work,special control system of the host or supporting, complete all kinds ofprocessing with the main movement. Rotary mechanism can realizecircumferential feed, indexing and intermittent motion, high work efficiency. The system is mainly driven by the motor, gear, automatic ring machine is used for processing tools.Key words: automatic thimble machine, slewing mechanism, dividing movement, gear drive, worm gear drive.1目录摘要IAbstractII目录III1 绪论1 1.1 研究意义1 1.2 自动套环机. .12 设计任务22.1 设计目的2 2.2 运动方案设计3 2.2.1 传动方案传动时应满足的要求4 3 自动套环机结构设计43.1 工作原理4 3.2 震动盘的工作原理4 3.3 传动部分的设计4 3.3.1 电动机的选择及运动参数的计算5 3.3.2 机构传动部分设计7 3.4 槽轮机构的设计7 3.4.1 选择槽轮机构的传动类型7 3.4.2 选择材料7 3.4.3 槽轮机构的工作原理7 3.4.4 槽轮机构的几何尺寸计算8 3.5 槽轮机构的优缺点.103.6 轴承的选用10 3.6.1轴承的分类及选用103.7 键的选取与校核104 气缸的选择124.1 气缸的选型124.2 选择气缸12 4.2.1机构气缸的选择12 4.2.2 送料机构气缸的选择12 4.2.3 下压机构气缸的选择12结束语14参考文献15致谢1611 绪论1.1 研究意义现代制造技术货先进制造技术是20世纪80年代提出来的，但它的工作基础已有半个多世纪。现代制造技术是当前世界各国研究和发展的主题，特别是在市场经济的今天，他更占有十分重要的地位。一个国家的国力主要体现在政治实力，经济实力，军事实力上，而经济和军事实力与制造技术的关系十分密切，只有在制造上是一个强国，才能在军事上是一个强国，一个国家不能靠外汇去购买别国的军事装备来保卫自己，必须有自己的军事工业。有了国力和国防才有国际地位，才能立足与世界。1.2 自动套环机主要用途：全自动小U套环机主要是用于小U管的管口套上焊环，应用于空调热交换器、冷凝器、蒸发器以及热水器等行业。特点: （1）多工位同时生产加工，动作平稳、速度快；（2）PLC及触摸屏集中控制，自动化程度高；（3）伺服电机分度盘，定位准确。52 设计任务2.1 设计目的本毕业设计主要是培养学生机械设计综合能力。通过设计，可以体验和课程理论的巩固和实践知识，还学习如何运用标准，规格，手册和其他相关的国家标准和技术手册，更重要的是可以提高学生的要求，从机器的尺寸，功能，技术，经济和安全等方面的设计考虑能力，以建立正确的设计思想。2.2 运动方案设计方案（机构简图见附图2-1）图2-1自动套环机构系统总设计方案本设计采用分度盘，电机和槽轮机构传递动力的电动机的旋转圆盘均匀。用电机和气缸下料和推出做好的工件。此方案优点:机构简单，效率高，容易制造，使用寿命长，维护方便。2.2.1 传动时应满足的要求转盘由原动机、传动装置和工作台组成，将原动机和工作单位之间的运动和动力，并可实现索引和间歇运动。在这个方案中，异步电动机的原动机，传动装置由齿轮传动和槽轮传动。传输方案主要满足以下要求： 1）机械功能要求：应符合效率，工作速度速度和运动形式。 2）职位要求：例如，工作环境，安全等。 3）性能要求：保证工作可靠，传动效率高。 4）结构的加工要求；如结构简单，体积小，使用维护便利，技术经济合理等。3 自动套环机结构设计3.1 工作原理要处理的物品的振动板（工件）从存储设备（箱）中分离出来，按照自动机加工要求，定时，定量，定向的送到工作台。然后通过气缸使u型管套上小环，最后用气缸推出加工好的工件。3.2 震动盘的工作原理振动料斗下方的脉冲电磁铁，能使料斗垂直振动，板簧的倾斜绕垂直轴的扭转振动料。料斗部分，由于振动上升沿螺旋轨道，筛选或态度的变化，在上升过程中一系列的轨道后，可组装零部件按照要求自动送入加工或装配或加工统一国家的位置。其目的是无序的工件自动有序排列整齐，准确地传达给下一个过程的振动。图3-1振动盘3.3 传动部分的设计 3.3.1 电动机的选择及运动参数的计算 1）电机电机的选择根据工作环境及其工作要求和条件选Y系列全封闭自扇冷鼠笼型三相异步电机。 2)选择电机的额定功率工作所需功率为：式中, ,电机工作效率，代入上式得电机所需的输出功率为：式中：为电机至工作台主动轴之间的总效率。齿轮传动的效率为；一对滚动轴承的效率为；槽轮传动的效率为。因此，一般电机的额定功率：取电机额定功率为：。确定电机转速：在此设计方案中选取齿轮传动比：3-5，则总的传动范围为：电机转速的范围为：为降低电机的重量和价格，选取常用的同步转速为3000r/min的Y系列电机，型号为Y801-2，其满载转速3.3.2 机构传动部分设计 1）选择齿轮的类型在此方案中，采用直齿轮传动的形式。 2）材料的选择考虑到齿轮传动效率不大，用45号钢；为达到更高的效率和更好的耐磨性，要求齿轮面，硬度为45-55HRC。 3）按齿面接触疲劳强度计算先按齿面接触疲劳强度进行设计，在校核齿根弯曲疲劳强度。传递转矩载荷系数K：因载荷平稳，由机械设计书本中表10-2取K=1.25齿宽系数d:由表10-7取d=0.6接触疲劳许用应力传动比表10-2 使用系数K载荷状态工作机器原动力均匀平稳发电机、通风机、机床进给机构等多缸内燃机1.25表10-7 圆柱齿轮的齿宽系数装置状况两支承相对于小齿轮做对称位置两支承相对于小齿轮做不对称位置小齿轮做悬臂布置d0.9-1.4（1.2-1.9）0.7-1.15（1.1-1.65）0.4-0.6 4）确定齿轮的主要参数及其尺寸齿数取Z1=22，则Z2=iZ1=322=66,取Z2=66。模数据表8-3,取标准值m=1.5。中心距标准中心距 a=m(Z1+Z2)/2=66mm 其它尺寸分度圆直径：；齿顶圆直径: ；齿宽：,所以5）校核齿根弯曲疲劳强度由表10-5查的齿形系数，。,满足弯曲强度条件。表10-5齿形系数Y( Fa)及应力校正系数Y(Sa)Zv17181920212223242526272829Y( Fa)2.972.912.852.802.762.722.692.652.622.602.572.552.53Y(Sa)1.521.531.541.551.561.571.5751.581.591.5051.601.611.623.4 槽轮机构的设计 3.4.1 选择槽轮机构的传动类型根据工作需要选择如图(3-2)所示的传动机构传动图3-2槽轮机构系统3.4.2 选择材料考虑到槽轮传动速度不大，速度只是中等，故用45号钢；3.4.3 槽轮机构的工作原理如图所示，槽轮机构由具有径向槽的槽轮和具有圆销的构件以及机架所组成。当圆销未进入径向槽时由于内凹锁住弧被外凹圆弧卡住，故槽轮静止不动。圆销开始进入槽轮径向槽的位置，这是锁住弧被松开，因而圆销能驱动槽轮沿与拨盘相反的方向转动。当圆销开始脱出槽轮的径向槽时，槽轮的另一内凹锁住弧又被拨盘的外凸圆弧卡住，致使槽轮有静止不动，直至拨盘的圆销在进入槽轮的另一径向槽时，两者有重复上述的运动循环。这样，当主动构件作连续转动时，槽轮便得到单向的间歇运动。图3-3 槽轮机构简图3.4.4 槽轮机构的几何尺寸计算图3-4为槽轮机构主要尺寸关系图。图中O1为拔盘中心，O2为槽轮中心，L1为拨销的轨迹半径;L2为槽轮半径;L3为中心距，h为槽轮槽深,rb为拨销半径,为间隙。图3-4 槽轮机构主要几何尺寸关系图设拔盘轴的直径为d.为避免槽轮在起动和停歇时发生刚性冲击，圆销开始进入和离开轮槽时，轮槽的中心线应和圆销中心的运动圆周相切，从而决定了槽轮机构主要尺寸之间的关系，根据图3-5所示的槽轮机构的设计计算公式如下：图3-5槽轮机构主要几何尺寸计算关系图槽轮机构的动停比k=1/3设：槽轮槽数Z=4拨销m=1中心距C=83mm拨销半径R=2mm销与槽底间隙=3槽齿宽b=5mm求解槽轮机构的尺寸参数：(1) 槽轮运动角：2=2/z=2/4=/2(2) (2)拨盘运动角：2=-2=/2(3)拨盘上圆销数目：m=12z/(z-2)=8/2=4(4)圆销中心轨迹半径：R1=Csin()=83SIN（45）=58.6(5)槽轮外径：R2=（Csin()2+R2T=49.52+41/2=60(6)槽轮深度：h=R1+R2-C+RT+=49.5+49.54-70+2+3=40.6(7)拨盘回转轴直径：d1=122（C-R2）=2(70-49.54)=30(8)槽轮轴直径：d2=122（C-R1-RT-）=2(70-49.5-2-3)=20(9)拨盘上锁止弧所对中心角：=2（/m）=3/2(10)锁止弧半径：R0=R1-b-RT=49.5-5-2=42.5(11)槽轮机构的动停比k：k=(m(z-2)/(2z-m(z-2)=2/(8-2)=1/3(12)圆销中心轨迹半径R1与中心距C的比：=R1/C=sin(/z)=SIN(/4)=0.7073.5 槽轮机构的优缺点槽轮机构简单，工作可靠，在进入和脱离啮合时运动教平稳，能准确控制转动的角度。但槽轮额转角大小不能调节，而且在槽轮转动的始，末位置加速度变化较大，所以有冲击。但槽轮机构一般应用在转速不高和要求间歇转动的装置中。3.6 轴承的选用滚动轴承是现代机器中广泛应用的部件之一。它是依靠主要元件的滚动接触来支撑转动零件的。滚动轴承绝大多数已经标准化，并由专业工厂大量制造及供应各种常用规格的轴承。滚动轴承具有摩擦阻力小，功率消耗少，起动容易等优点。因此使用滚动轴承时，只要根据具体工作条件正确选择轴承的类型和尺寸。验算轴承的承载能力。以及与轴承的安装、调整、润滑、密封等有关的“轴承装置设计”问题。3.6.1 轴承的分类及选用滚动轴承可以大概地分为向心轴承，推力轴承和向心推力轴承三大类。在此方案中考虑到轴各个方面的误差会直接传递给加工工件时的加工误差，因此选用调心性能比较好的圆锥滚子轴承。此类轴承可以同时承受径向载荷及轴向载荷，外圈可分离，安装时可调整轴承的游隙。此轴承机构代码为30000。 3.7 键的选取与校核(1)键是一种标准零件，通常用来实现轴和轮毂之间的周向固定以传递转矩，有的还能实现轴上零件的轴向固定或轴向滑动的导向。键连接的主要类型有；平键连接，半圆键连接，楔键连接和切向键连接。在此设计方案中因其轴上键的作用是传递扭矩，应用平键连接就可以了。由表6-1可查得：键宽bx键高h为8x7，由连轴器的宽度并参考键的长度系列，从而取键长L=14mm。表6-1 普通平键和普通楔键的主要尺寸轴的直径d6-88-1010-1212-1717-2222-3030-3838-44键宽bx键高h2x23x34x45x56x67x78x89x9轴的直径d44-5050-5858-6565-7575-8585-9595-110110-130键宽bx键高h14x916x1018x1120x1222x1425x1428x1632x18键的长度系列L6，8，10，12，14，16，18，20，22，25，28，32，40，45，50，56，63，70，80，90，100，110，125，140，180，200，220，250，. （2）键连接的强度计算键、轴和连轴器的材料都是钢，由表6-2可查得，取其平均值；键的工作长度，键与连轴器的键槽的接触高度，从而可得：可见满足要求: 键的标记为：键表6-2 键连接的许用挤压应力、许用压力许用挤压应力、许用压力连接工作方式键或毂、轴的材料载荷性质静载荷轻微冲击冲击静连接钢130-150100-12060-90铸铁70-8050-6030-45p动连接钢7040304 气缸的选择4.1气缸的选型由于气缸所需功率小，使筒直径为30mm的选择，可根据需要选择长度。扇形排列机制为100mm气缸推动气缸长度为100mm。以下是花炮筒扇形排布穿引机的气缸运动时序表（一个循环内）：表4.1 整体机构气缸运动时序表气缸名称速度T（伸出）/sT（收回）/s进料机构气缸（气缸1）2421-21.524.5-25出料气缸（气缸2）2521-2323-25拉紧气缸（气缸4）4024-2526-27推进气缸（气缸5）2.525-2723-254.2 选择气缸 4.2.1 机构气缸的选择1、选型。从设计和使用要求，气缸行程终端无冲击噪声的要求，应选择光筒。因此，选择SMC系列标准气缸。 4.2.2 送料机构气缸的选择1、类型的选择。根据安装形式，活塞行程的选择，使用要求来看，选取长度300mm的气缸。选用
