重型切条机的整体设计【10张CAD图纸】【优秀】

重型切条机的整体设计

28页 7500字数+说明书+10张CAD图纸【详情如下】

QTJ-00-00-16传动轴.dwg

QTJ-00-00-17主动链轮.dwg

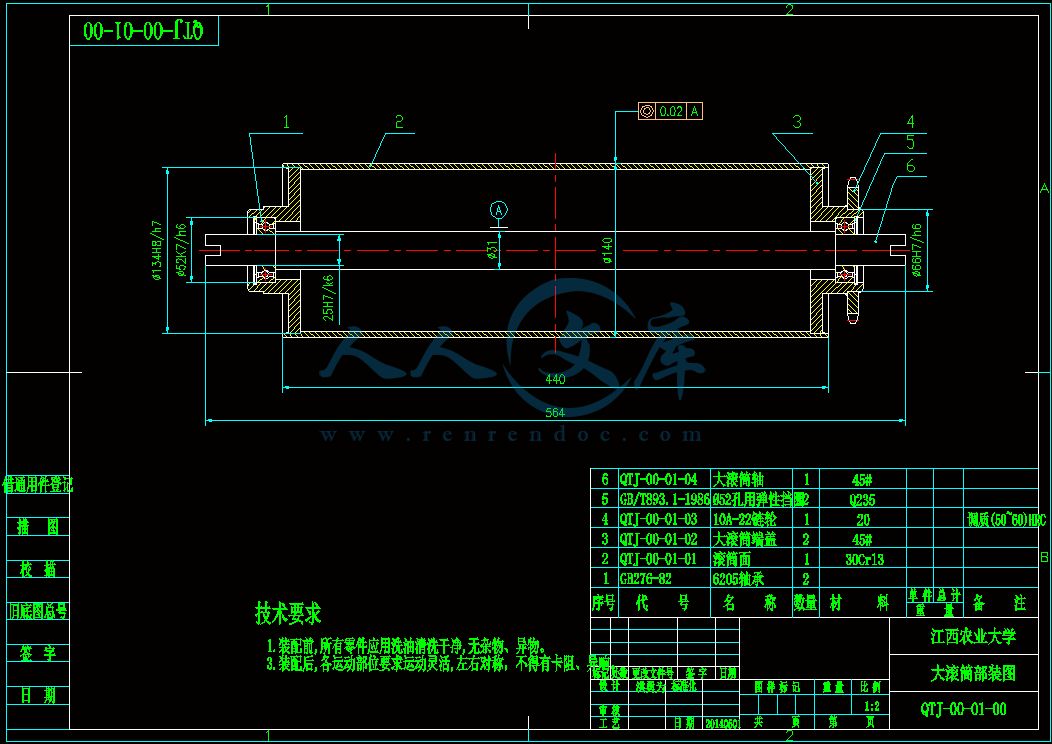

QTJ-00-01-00大滚筒.dwg

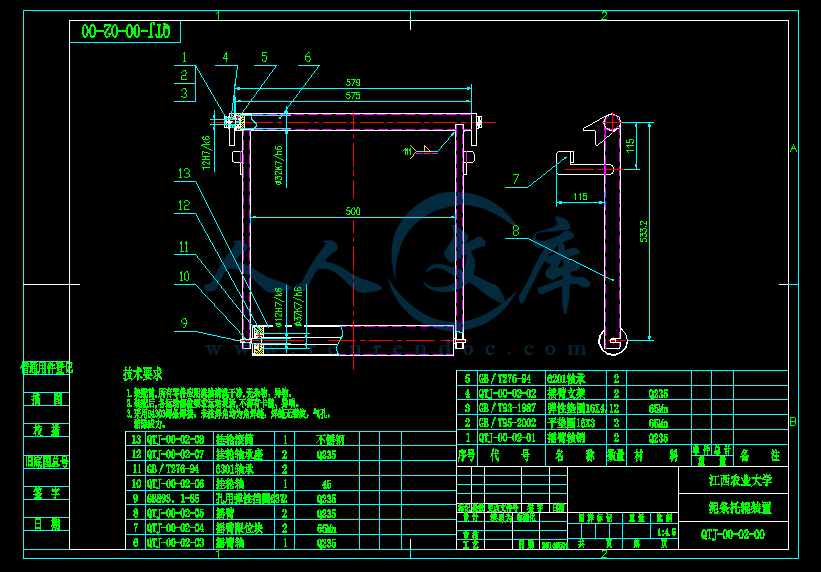

QTJ-00-02-00泥条托辊装置.dwg

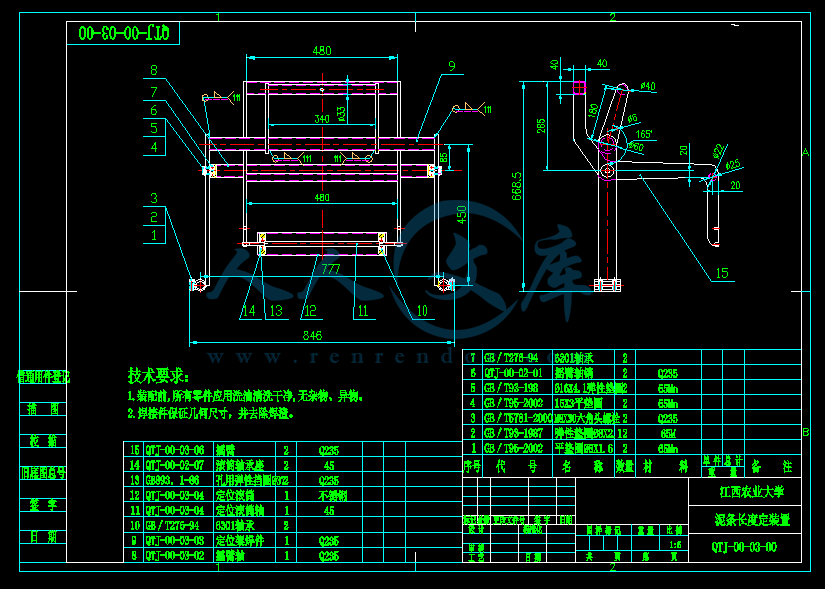

QTJ-00-03-00泥条长度定位装置.dwg

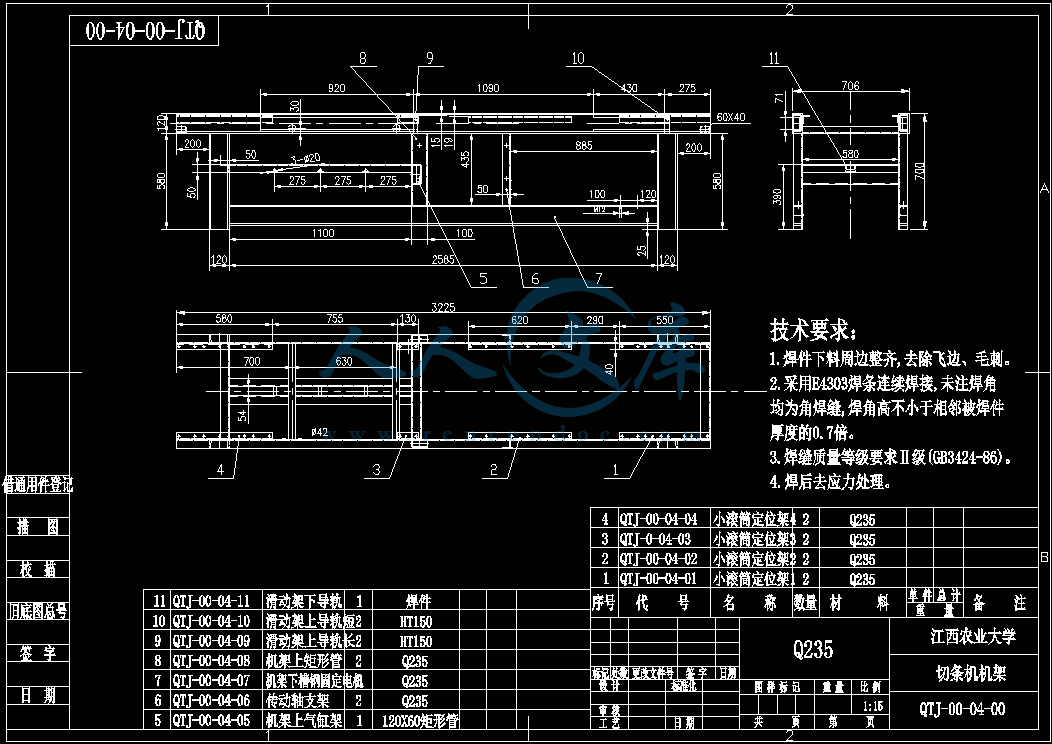

QTJ-00-04-00机架.dwg

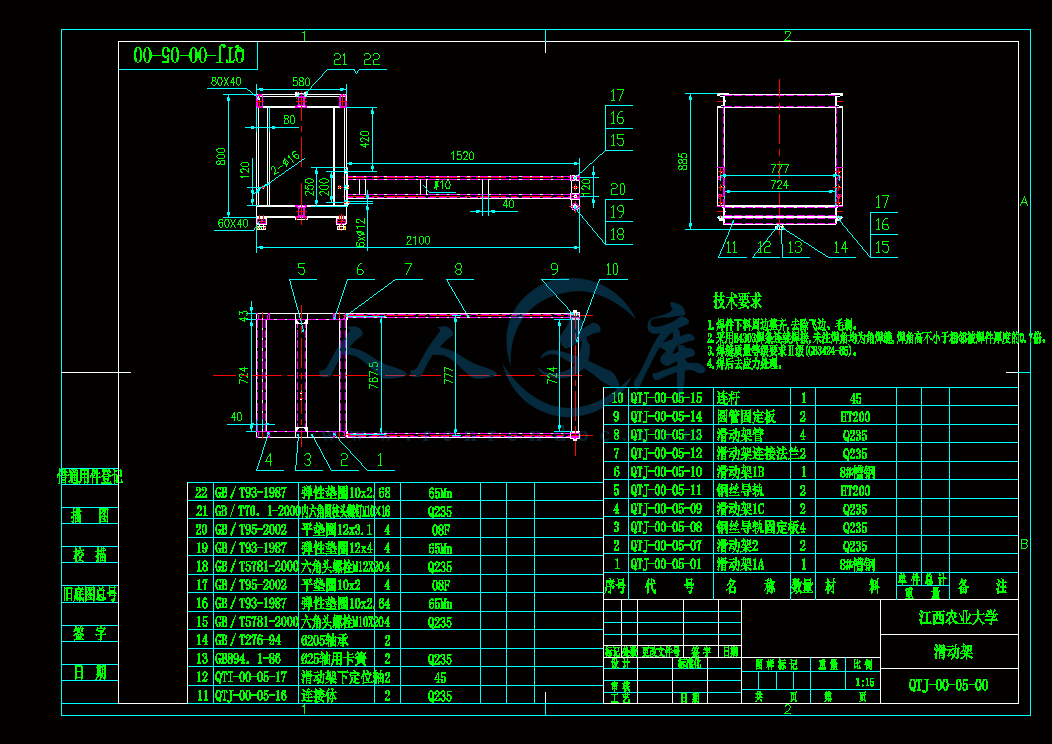

QTJ-00-05-00滑动架.dwg

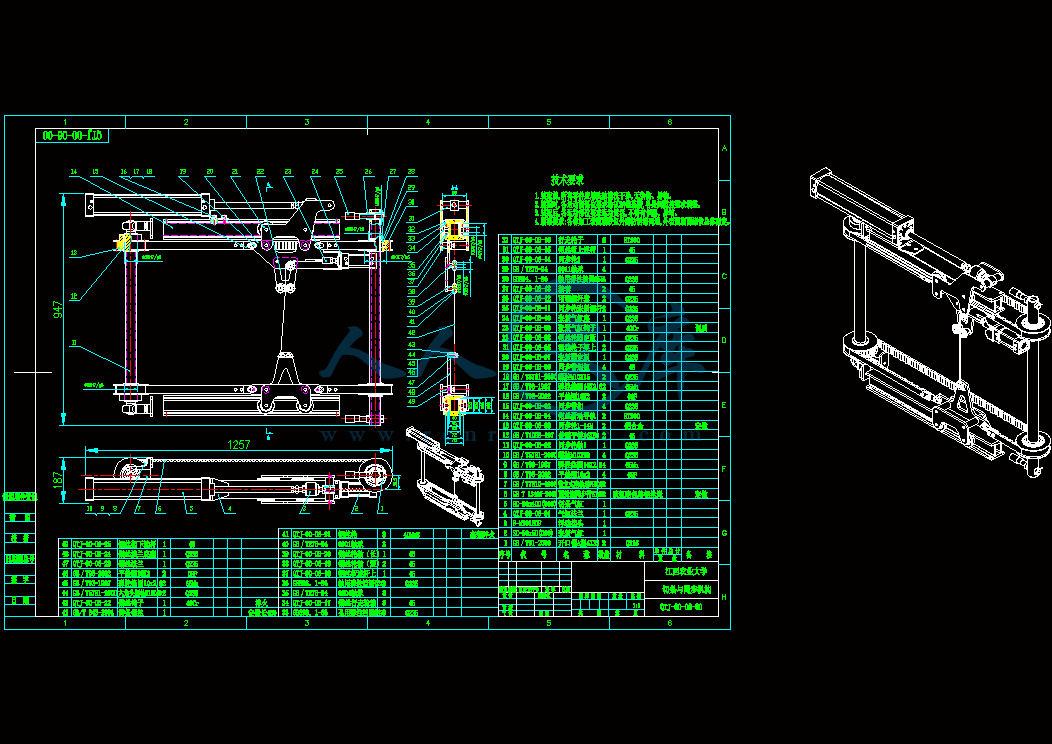

QTJ-00-06-00切条与同步机构.dwg

QTJ-00-06-21钢丝轮.dwg

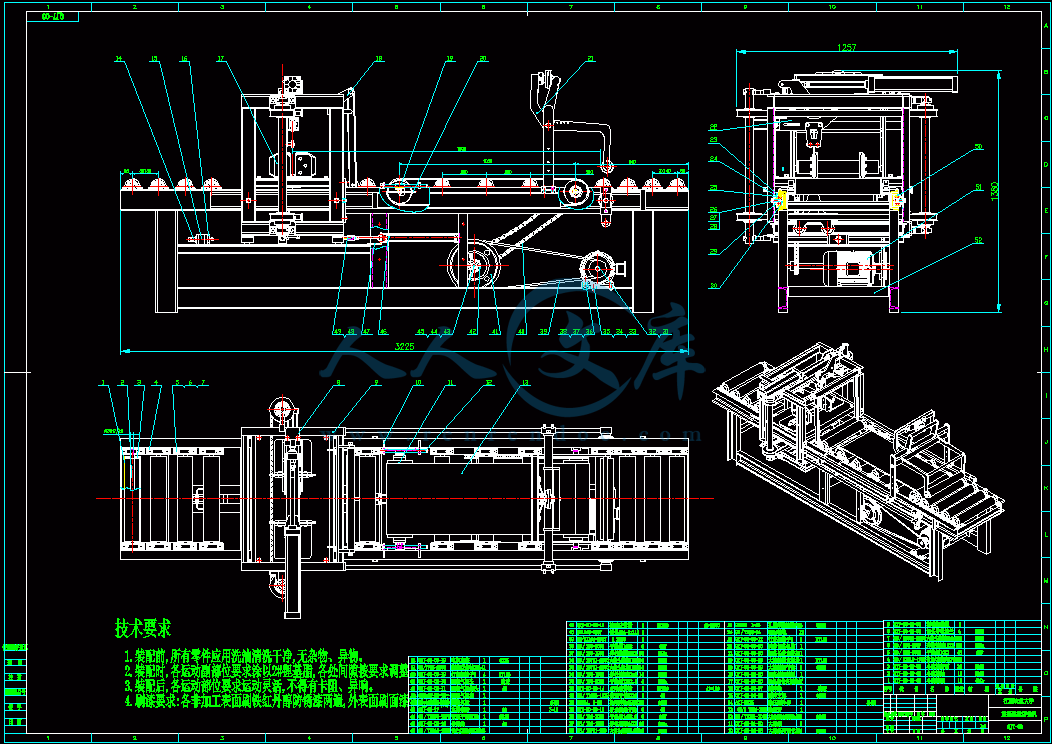

QTJ-00切条机总装图.dwg

重型切条机的整体设计说明书.doc

摘要

　　　房地产是近几年政府最关心的问题，房价的高居不下，很大程度上跟成本有关系。砖又是建房子必不可少的材料。因此可以从制砖机械上着手，从源头上解决问题，降低能耗，减少成本。下面仅从切条机一项上加以改进。

　　　传统的切条机,无论做出怎样改进,切出的断面均是不平整的曲面,泥条在切坯机上切成坯时两端总得留下长短不一的泥头, 这些泥头的浪费十分惊人。所以工程师们一直追求设计一种可以垂直切条的切条机, 以减少损失。垂直切条机与普通切条机最大的区别在于,普通切条机的切割装置是固定在机架上的,而同步垂直切条机的切割装置却活动的，是一个可以实现与泥条同步运动的同步装置,是一个可以在轨道上来回滑动的滑车,通称同步小滑车。当泥条长度达到设定值的时,小滑车车就开始与泥条同速向前运动,在同速运动中同时完成切割泥条的动作。由于切割装置与泥条处于一个相对静止的状态,所以像在静止的机架上切割静止的泥条一样,断面十分垂直，而且长短一致。泥条切割完毕后,需要实现两个动作,一个是长度定位架释放泥条,输送电机启动将泥条送至切坯机，另一个是回程气缸启动，将滑车回程至起始点。　

关键字：垂直切条机；同步

Abstract

　　　Real estate is a problem in recent years, the government is most concerned about the stubbornly high prices , to a large extent with the cost of a relationship. Brick is also essential materials to build a house . So you can start from the brick-making machinery, to solve the problem at its source , reduce energy consumption and costs. Here a just cutting machine to be improved on .

　　　The traditional cutting machine , no matter what improvements to make , cut out sections are uneven surfaces, when the clay on the ends cut billet machine cut into blanks of varying lengths gotta leave dump waste dump of these astonishing. So engineers have been pursuing designing a vertical cut of the cutting machine , in order to reduce losses. Vertical cutting machine machine biggest difference with ordinary cutting that ordinary cutting machine cutting device is fixed to the frame , and the synchronization of the vertical cutting machine cutting device , but activity is a synchronization can be achieved with clay synchronizing the movement means can be a sliding back and forth on the track block, known as synchronous small pulley . When clay length reaches the set value , the small pulley car began with the mud of the same speed forward movement , the movement is completed at the same speed while cutting mud of the action. As the cutting device with clay in a relatively static state , so like cutting stationary stationary rack on the same clay , very vertical cross-section , and the same length . Clay after cutting is completed, the need to achieve two actions , one is the length of the spacer release mud , clay transport motor starts to cut blanks to the machine, and the other is the return of the cylinder started to tackle the return to the starting point.　

Key words:  Vertical cutting machine；Synchronous

目  录

摘要I

AbstractII

1  绪论1

1.1 研究背景1

1.2  研究意义1

2  重型切条机的整体设计2

2.1  工作原理2

2.2  总体结构2

2.2.1  主要技术参数2

2.2.2  总体结构设计2

2.2.3  重型切条机的结构要求3

2.3  运动参数选择3

2.3.1  切条同速行程的确定3

2.3.2  泥条输送速度的确定4

2.4  运动部件动作时序分析4

2.4.1  运动件动作时序图4

2.4.2  运动件动作时序分析6

3  主要零部件的设计7

3.1 切条部分设计7

3.1.1 切条滑动架的设计8

3.1.2 切条动力部分8

3.1.3  切条钢丝的张紧10

3.2  同步机构设计10

3.2.1  同步方式的确定10

3.2.2  同步带同步轮的选择10

3.2.3  同步带的计算选择11

3.3  泥条定位架部分设计13

3.3.1  电磁铁离合器的选用13

3.3.2  定位滚筒的设计13

3.3.3  摇臂的设计13

3.4  传动部分的设计14

3.4.1 传动系统的确定14

3.4.2  传动方式的选择15

3.4.3 带传动的设计16

3.4.2 链传动的设计18

3.4.2  传动轴的设计19

3.4.2 传动轴的校核20

参考文献23

致 谢24

　　　近年来，砖瓦原料成本的大幅上涨，成为砖瓦企业面临的一大难题。煤、电、油、水、土和煤矸石、粉煤灰等原料价格上升，受其影响巨大，砖瓦企业75%的成本来自水、煤、土等原燃材料。随着这些原燃材料价格的不断上升，砖瓦原材料价格已经连续6年多时间在高速增长，砖瓦生产企业额的成本有一半以上是受到煤的价格的影响。并且由于生产设备的落后，照成的浪费相当惊人。而砖瓦的涨价有限，又受到政策的打压，导致砖瓦企业利润的下降，企业的增长效益将明显放缓。因此在砖瓦企业迫切需要环保、节能型机械来拯救。

    传统切条机,由于结构的相对落后，标准件等互换性不高，以及自动化程度不高，不管怎么改进, 切出的断面仍然是不平整的曲面, 在切坯机上切成砖坯时两端总得留下长短不同的泥头, 这些泥头造成浪费十分惊人，仅泥头的浪费率就拿到了3%，泥头的浪费不仅仅消耗了原材料和耗能，还需要人工清理泥头，需要配两个专员清理泥头的清理，是笔不小的开支，泥头的清理不及时还很容易对切条的造成影响，减短使用寿命。因此改善切条机的结构是砖瓦企业寻求出路的又一途径。

1.2  研究意义

　　　同步切条机的出现, 很是符合我管砖瓦行业的行情。我国的大多数砖瓦企业, 广泛使用切条机与切坯机将挤出机挤出的“无限长”坯条切成砖坯。而同步切条机由于其节省能源和原料,其效益十分显著,本切条机能生产28~36块砖，标砖或者空心砖都可以，属于多功能重型切条机，所以同步切条机的市场前景看好。

　　　2  重型切条机的整体设计

2.1  工作原理

　　　通过真空挤砖机挤压出的泥条是连续不断的，为了配合砖块的厚度（标砖53㎜）和切坯机一次推坯的数目，需要对泥条进行的等长切断。泥条从左往右运动，推动泥条长度定位架，使小滑车运动，通过光电开关检测，当速度一致使，切条装置启动，气缸带动切条装置上部分运动，同时由同步带带动下部分同步运动，达到切断泥条的效果。切断泥条后，通过输送带将泥条加速输送至切坯机进行切块，详见时序分析。

2.2  总体结构

2.2.1  主要技术参数

　　　表2-1所示为设计的砖机配套重型切条机的主要技术参数，具体说明见下文。

表2-1   重型切条机的主要技术参数

   项目    指标

生产率

外形尺寸（长×宽×高）/mm

标砖尺寸/mm

泥条速度

泥条成形压力

输送速度/(m/s)

13000块/台时

（360 条/台时）

3225×1265×1500

240×115×53

0.19m/s

9.5kg/㎡

2.4~2.8

2.2.2  总体结构设计

　　　重型切条机的基础构成包括：切条机构、同步机构、泥条长度定位装置、传动机构、输送机构、活动托辊、泥条夹板、泥条托辊等，图2-1所示为重型切条机的结构装配图。参考文献

[1]濮良贵，纪名刚，陈国定，吴立言等. 机械设计[M].北京：高等教育出版社，2006.5.

[2刘鸿文. 材料力学I[M].北京：高等教育出版社，2011.1.

[3]黄鹤汀，王芙蓉，杨建明. 机械制造装备[M],北京：机械工业出版社2009.12.

[4]哈尔滨工业大学理论力学研究室. 理论力学I[M].北京：高等教育出版社，2009.7.

[5]崔宝剑. 新建砖瓦生产线技术装备分析[J].北京：砖瓦，2011（11）82-86.

[6]郝正英. 同步切条机原理初探[J].砖瓦，2007（8）：45-46

[7]王友海，张玉珍，周长胜. LQD1375型链式切条机的设计与使用[J]. 中国建材装备. 1996（04）

[8]刘丛军. 一种切条机的改进技巧[J].砖瓦，2005（01）

　　　完成这份毕业设计的同时意味着，我们在江西农大这片沃土的培养即将告一段落。这份毕业设计是对我们机械专业学生最好的评价，这能体现出在这四年里的收获，同时也能在离开学校之前借助做毕业设计这个机会，对四年的所学做一个系统的复习。这不是考试，但比考试有更非凡的意义。

　　　首先，我得感谢这四年给我们艰辛上课的全院老师们，没有他们的勤勤恳恳，我们的学习将会是在黑暗中摸索，是他们给我们指明了学习的方向以及方法。

　　　在此特别感谢曾一凡老师。与其说曾老师是我的指导老师，还不如说曾老师是我的长辈。首先，在生活上以及发展道路上一直充当着我的灯塔，让我这艘小艇不在迷茫，帮我分析职业生涯规划，以及人生目标。其次，在教学上曾老师是全院老师的标榜，无数次的在假日期间去其办公室，均在制作课件教案和科研活动，在学习上对我精益求精，对我毕业论文指导从选题到完成一丝不苟，付出了很多心血。

　　　还要感谢我的同学们，大学四年里大家和和睦睦创造了一个和谐的大家庭。还有我的室友，积极向上是我们的一贯作风，为我的学习创造了一个良好的氛围。
