　　　该套模具制造简单,但需要多套模具,效率低、流程路线太长,过程分离,更难保证零件的精度和技术要求,并且过程自动化程度不高,生产成本也非常高,已经不能满足现代机械加工的需求。所以为了解决这种问题,针对冲压工艺和矩形盒拉深过程,首先介绍了盒形件冷冲压成形过程，通过对盒形件的批量生产、零件质量、零件结构以及使用要求的分析、研究，按照不降低使用性能为前提，等设计出三种不同的冲压工艺方案并且分析和比较的形成过程包括单一过程,复杂的过程和持续的过程也就是我们常说的单工序、复合工序和连续工序,最终确定用一套复合模完成落料、拉深、冲底面矩形孔，翻边的工序过程。精加工冲压方法,力的计算,模具尺寸和公差,和设计模具。一份详细的零件清单和所需的模具,并给出一个合理的装配图。给未来的设计提供了一个参考，借鉴执笔的成效。

关键词：盒形件；拉伸；复合模；模具设计

　　　　Abstract

　　　The mold manufacturing is simple, but need more sets of molds, low efficiency, process route is too long, the separation process, more difficult to guarantee precision parts and technology, and process automation degree is not high, the production cost is also very high, has been unable to meet the demand of modern machining. So in order to solve this problem, the stamping process and the deep drawing process of rectangular box, introduced the process of cold stamping parts box.So in order to solve this problem, in view of the stamping process and the rectangular box deep drawing process, cold stamping process, the box parts are introduced through the quality of mass production of box parts, parts, parts structure as well as the use requirement analysis the box shaped parts of the mass production, quality components, parts structure and analysis, requirements of the study, in accordance with the use of performance is not reduced, will determine its stamping parts, three stamping process analysis and comparison of different process involves the formation of a single process, complex process and continuous process is what we often say that the single processes, complex processes and continuous processes, determined by a set of compound die blanking, drawing, punching bottom moment face process. Fine punching method, calculation of the force, mold dimensions and tolerances, and die design. A detailed list of parts and tooling required, and gives a reasonable assembly. By making full use of modern mould manufacturing technology to the traditional mechanical parts for structural improvement, optimization design, optimization of process method can greatly improve the production efficiency, this method has a certain reference value to the similar products.Provide a reference for the future design, drawing pen effect. Hope this design can be a template for future design data, also contribute to the mechanical industry in our country, makes our country mechanical industry more and more developed, the development of getting better and better.　

Keywords: Rectangular box; tensile; compound die; die design

引言1

1分析零件的工艺性2

1.1模具前瞻介绍2

1.2盒形件零件分析2

2确定工艺方案4

2.1工艺计算并分析4

2.2计算毛坯尺寸4

2.3确定工艺方案7

3主要工艺参数的计算8

3.1确定排样和冲裁板料的方案8

3.2计算工艺力及初选设备10

3.2.1计算工艺中的各个力10

3.2.2初步选择压力机13

3.2.3计算凸、凹模刃口尺寸及公差14

4模具的结构设计17

4.1模具工作部分的尺寸计算18

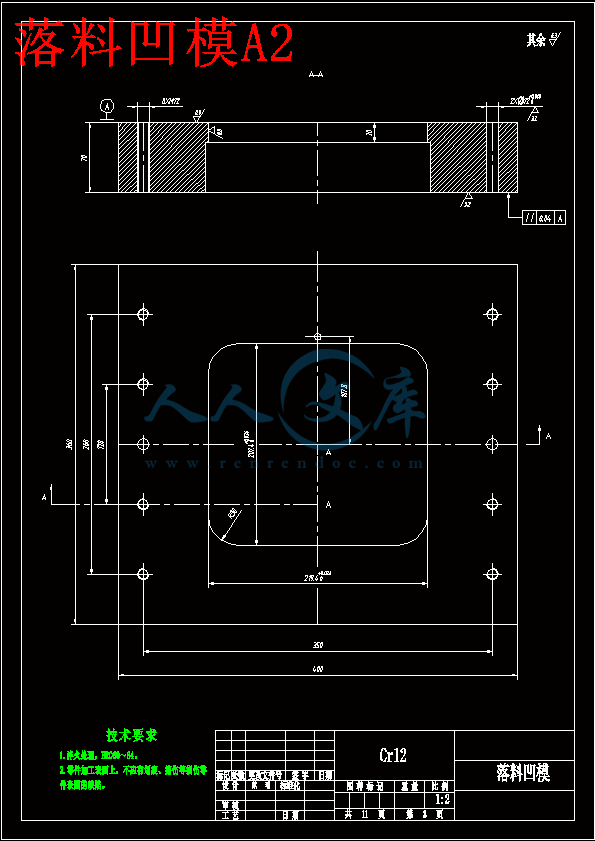

4.1.1落料凹模的计算18

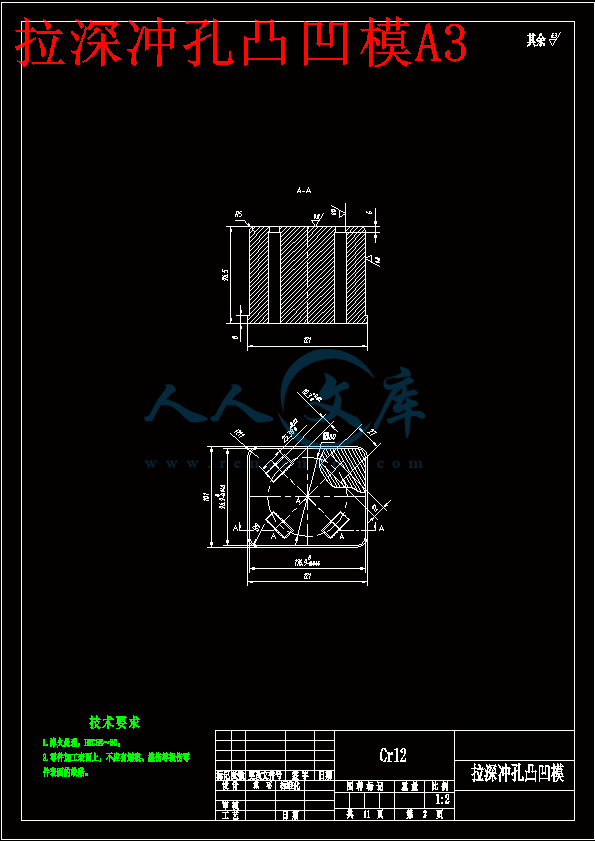

4.1.2拉伸冲孔凸凹模19

4.1.3落料拉伸凸凹模20

4.1.4上垫板21

4.1.5压边圈22

4.1.6卸料导料板23

4.1.7凸模固定板24

5模具结构形式的选择26

5.1定位方式的选择26

5.1.1卸料装置与出件方式的选择26

5.1.2模架的选用28

5.1.3模具的闭合高度28

6选定冲压设备29

7模具的装配与调试30

7.1复合模的装配30

7.2凸、凹模间隙的调整32

7.3冲裁模具的调试32

8结论33

谢辞34

参考文献35

引言

　　　作为一个经过多次调查的结果，分析得出：这近几十年来，我们国家的各个领域的不同企业都存在着不同程度上的进步和改变发展水平，都在向国际模具市场靠拢，在我们国家模具行业领导的正确引导下，咱们模具行业无论是市场占有还有成为主要的产业都在倍到而进的发展进行时。我查阅资料后发现，有一份前瞻产业研究院发布的报告，上面是这样分析并预测我国模具行业今后发展的:“我国现在的模具有75％的粗加工工业产品零件、50％的精加工零件由模具成型，绝大部分塑料制品也由模具成型”[[[] 前瞻商业咨询有限公司.模具制造行业分析报告[M].深圳：前瞻商业咨询有限公司，2014；350.]]。

　　　现在，冷冲压在模具制造工艺中目前已经成为一种先进和常常使用的金属加工方法。所以说，加工并且设计冷冲压模具是现在模具制造业中很重要的一部分内容。由于引入了CAE，冲压成形已从原来的对应力应变进行有限元等分析而逐步发展到采用计算机进行工艺过程的模拟与分析，以实现冲压过程的优化设计[3]。在冲压设计中有一个环节叫做毛坯，在设计的毛坯展开中运用了计算机辅助设计，可以使得排样、拉深这两项工序的毛坯进行优化设计。除此之外，对冲压成形性能和成形极限的研究理论，冲压件成形难度的判定以及成形预报等技术的发展，通过冲压理论来指导科学阶段分析阶段的实验，使冲压到开发计算机辅助工程和智能化的方法。具有自主知识产权的设计，是完全适合中国国情，具有高水平的模具，设计师和制造商必须不断地学习模具设计与制造的最新知识，敢于创新。我国现在有很多的模具标准件，包括模具和引导，推动杆，如标准件，这为实现中国的模具行业可能的发展。

　　　与此同时，模具CAD/CAM/CAE的这项技术在模具技术发展中是属于比较重要的地位。目前，普遍获得CAD/CAM/CAE技术已经基本成熟。CAD/CAE/CAM(计算机辅助设计、辅助工程和辅助制造)技术转变[[[] 陈辉.李名尧.吴春华.模具CAD/CAE/CAM技术的发展及软件应用[J].机械设计与制造，2011，06：.]]。美国率先将计算机技术应用于模具工业,实现模具CAD/CAE/CAM一体化系统,达到提高模具设计效果与加工质量、有效提高生产周期的目的[2]。这样子的话，我国现在的这项技术还不是很成熟，但已经走上轨道，并且未来的前景非常好，对模具这个产业来说是一次突破性的提升。作为当代大学生的我们，也需要掌握更多的知识来补充自己，不断学习。在我们的课程里面有一门学科就是关于CAD/CAM的。

　　　本次设计的题目是盒形件冲压工艺分析及复合模设计，设计的任务主要是模具工艺分析以及复合模具设计的部分。在模具制造中的材料的选择，以满足负荷使用廉价的材料，尽可能的更先进的模具材料。这不仅可以生产出合格的模具设计，也可以充分利用现代科学技术要为发展工业提供技术支持。在对选题的分析和设计过程是通过我大学这四年来所学知识的全部运用以及通过上学期末生产实习实践所得的经验相结合得出了本次论文的内容。

分析零件的工艺性

模具前瞻介绍

　　　首先我想要说一说我们国目前模具的发展状况，出现了那些问题或者是目前我们国家比较注重模具的哪些方面。我先从模具的质量问题谈谈我的想法：我认为模具的质量主要是集中出现在精度和寿命这两个方面中，另外也包括结构和外观这个方面下。还有一个方面就是维修和后期的保养。在模具行业的领导者们都很清楚，评判这一套是否是好模具和创新型的模具，着重于这套模具在维修这方面是不是很方便，后期的一个保养是不是很划算。那么现在我们国家按照这样的一个状况来说，主要是冲压件生产的批量不是很多，从而形成了我国冲压模具在咱们国内模具市场中在使用寿命这一方面，对待这个寿命问题，提出的解决方案和处理方法都不是很有成效，创新度不够。再加上精度达不到技术要求、所设计的结构又存在不合理、外观不好看这些问题往往会使质量这个因素成为主要问题。其次我想说一说按现在的情况来看，我国的模具行业比国外的要落后，要不先进。虽然存在着起步就差很远的情况在。但是我国也必须努力向前看，多多培养这方面的人才，多向国外学习，在现代化的大道上称为模具行业的引导着，实现目前国内外先进的自动化。使得我国模具和国际接轨。这就需要开发、整理、推进CAD/CAM/CAE这项技术。让这项技术带着我国模具行业更上一层楼。同时也要兼顾模具检测设备朝着精密、高效和多功能的方向持续发展11。最后我想说一说。在我搜索相关知识时，我知道了。先进的模具只有配备先进的压力机和优质的材料，才能充分发挥作用，做出一流产品，取得高的经济效益。相信我国的模具行业发展会越来越壮大，我国模具行业一定会很好的度过这个尴尬阶段，前面发展的道路会一直光明。

盒形件零件分析

　　　冲压件工艺性是指冲压零件在冲压加工过程中加工的难易程度[[] 杜东福.冷冲压工艺及模具设计[M].长沙：湖南科学技术出版社，1990.]。虽然冲压加工工艺过程包括备料—冲压加工工序—必要的辅助工序—质量检验—组合、包装的全过程，但分析工艺性的重点要在冲压加工工序这一方面中。然而我们都知道在冲压加工中需要加工的工序非常繁多，每一道工序中的工艺性又不是太相同。有一种情况是加工同一个零件，在生产中所处的不同的生产条件、工艺装备等情况而产生的不同，最终导致了其工艺性的意义是非常不一样的。这方面是我这次分析得重点：零件的结构工艺性。

　　　该零件类似于餐盒结构，如图1-2所呈现的，该零件是带凸缘的盒形件，材料的厚度：料厚t=1.5mm，拉深工艺完成之后厚度不变，零件底部圆角半径r=5mm；尺寸公差都为自由公差，满足拉深工艺中对精度等级的各项要求。　　　冲压件工艺性是指冲压零件在冲压加工过程中加工的难易程度[[] 杜东福.冷冲压工艺及模具设计[M].长沙：湖南科学技术出版社，1990.]。虽然冲压加工工艺过程包括备料—冲压加工工序—必要的辅助工序—质量检验—组合、包装的全过程，但分析工艺性的重点要在冲压加工工序这一方面中。然而我们都知道在冲压加工中需要加工的工序非常繁多，每一道工序中的工艺性又不是太相同。有一种情况是加工同一个零件，在生产中所处的不同的生产条件、工艺装备等情况而产生的不同，最终导致了其工艺性的意义是非常不一样的。这方面是我这次分析得重点：零件的结构工艺性。

　　　该零件类似于餐盒结构，如图1-2所呈现的，该零件是带凸缘的盒形件，材料的厚度：料厚t=1.5mm，拉深工艺完成之后厚度不变，零件底部圆角半径r=5mm；尺寸公差都为自由公差，满足拉深工艺中对精度等级的各项要求。　　　首先拉伸时采用拉深模具将冲裁好的条料毛坯压制成各种开口的空心件，或者已经开口的空心件加工成别的形状的一种加工方法。一种处理采用拉丝模在粗冲好条第一段压成各种开口空心件加工方法，或有一个开放到另一个形状的中空件。本次课题的盒形件冲压工艺采用的是前者的加工方法。需要计算毛坯的材料的尺寸可以在接下来的设计中去扩展。拉深所用的模具叫做拉深模，拉伸也被称为拉伸、引伸、拉延等[[[] 宛强编著.冲压模具设计及实例精讲[M].北京：化学工业出版社，2008.3：221.]]。这项拉深工艺可以加工很多零件，比如：筒件、阶梯形、球形、锥形、抛物线形等旋转体零件，当然也可以制出方盒形等非旋转体零件[3]。课题盒形件就是属于非旋转体零件，可以清楚地知道拉深工艺的应用范围比较广泛，在冷冲压过程中是它的基本工序其中的一步。

　　　其次零件的工艺性对精度的要求在一般情况下是这样规定的，采用拉深件的尺寸精度应在IT13级以下，不宜高于IT11级；对于精度要求高的拉深件，应在拉深后增加整形工序，以提高其精度，由于各种材料存在的向异性产生的影响，拉深件的口部或凸缘外缘一般是不整齐的，所以出现“凸耳”现象，为了获得所需要的凸缘外形，需要增加切边工序[4]。

　　　最后我想说的是影响拉深件工艺性的因素主要有拉深件的结构与尺寸、精度和材料。拉深工艺性对结构与尺寸的要求是[[[] 阳勇主编.冲压工艺与模具设计[M].北京：北京理工大学出版社，2010.8：211.]]：拉深件在本次课题要求中加工方法尽量简单、对称；对于半敞开及非对称的这种空心件，应该尽量采用“成对拉深-剖切”；拉深件的圆角不宜过小，以便拉深成形；拉深件各部分的尺寸必须保证比例的合适；拉深件的尺寸精度不宜过高3；在材料方面，拉深件不需要较高的屈服强度和硬度。

　　　另外盒形件冲压工艺，该盒形件的工件零件的结构较简单、形状对称，类似属于圆筒形拉深件[[[] 杨安.拉深坯料的体积法计算与数值模拟[D].南昌大学.2007.]]。盒型零件的尺寸公差为IT14，选择使用普通的冲裁方法是可以达到零件图样上所要求的工艺。工件材料为10F，碳素结构钢，材料状态已退火，抗剪强度220~340mp抗拉强度 275~410mpa屈服强度 190mpa伸长率

确定工艺方案

工艺计算并分析

h=32 b=97 r=9 =5

(1) 时，确定是矮矩形件，只需一次拉伸即可。

(2)

则说明属于 r较小这一类型的矩形拉伸件。由于r较小，这种零件拉伸时仅有微量材料从角部转移到直边，即圆角与直角间的相互影响很小，可以将其侧壁分为长度是

与的两对直边部分及四个半径为r的圆角部分。

计算毛坯尺寸

　　　首先盒形拉深件的变形是不均匀的，圆角部分变形大，直边部分变形小[6]。所以在拉深过程中，该零件的直边以及圆角部分一定存在着某种相互的影响，至于影响的程度那么就要取决于零件的形状，那么不同的形状影响也有所不同了。盒形件的拉深工序中的拉深件，该工件的毛坯形状和尺寸随着H/B(H为盒形件的高度)和的不同而发生变化，这两个因素决定了圆角部分材料向直边部分转移的程度和直边部分高度的增加量[6]。

　　　其次由于板料在扎压或退火时所产生的聚合组织而使材料引起残存的方向性，反映到拉深过程中，就使桶形拉深件的口部形成明显的凸耳[5]。此外，如果板料本身的金属结构组织不均匀、模具间隙不均匀、润滑的不均匀等等，也都会引起冲件口高低不齐的现象，因此就必需在拉深厚的零件口部和外缘进行修边处理。所以要在计算毛坯尺寸数值的时候有必要的加上修边余量。

　　　最后我查了课本，上面介绍了传统的该类冲模加工方法采用实体模型作为依据[[] 张宏武.典型汽车覆盖件模具数控加工工艺研究[D].西安石油大学.2011.]。实体模型是直观的，可靠的数据被采集，降低加工设备的要求等等这些优胜点。所以我国目前很多模具厂家都是这样做实现实体模型的处理方法。由于工件拉深为为带凸缘的矩形盒的拉伸，毛坯理论计算存在一定的困难，本次课题的设计中，我们采用UG的钣金工具中的一步可成成形性分析命令，来完成拉深部分的展开，完成毛坯展开图。如图2-1所所呈现的，为UG完成的工件模型。　　　本次设计的题目是盒形件的冲压工艺以及复合模的设计。本次的内容是盒形件，我所设计的工件的外形类似于饭盒的样子，内部在底面冲了四个矩形孔。作为零件我设计的尺寸不是跟大，刚刚合适。我采用的是复合模设计的方法，比起级进模来说虽然自动化程度可能会低一些但是在制造的成本、生产效率、使用寿命以及制造的难易程度上来说的都比级进模要好很多。另外再进行总的方案确定时，我还考虑了此次设计中要遇到的计算问题，由于碰到难以解决的计算障碍。我选择了由三维软件来进行本次设计零件的展开图计算问题。完美的避开了有关展开图中的直边与圆角的相关问题。在设计过程中对很多工艺力进行了详细的计算，在压力机的选择上参照了现行选择压力机的通用法则。这次设计解决了采用双动压力机进行拉深、落料的传统模式，将落料、拉深、冲孔同时在一副装在闭式单动压力机上的模具中完成，很大程度的提高了生产效率和制造精度。很适合中国现在模具高速自动化发展的趋势。对方案进行了完善，满足零件加工要求，经过综合考虑，本次设计是成功得设计出一副落料、拉深、冲孔复合模。

[] 前瞻商业咨询有限公司.模具制造行业分析报告[M].深圳：前瞻商业咨询有限公司，2014；350.

[] 陈辉.李名尧.吴春华.模具CAD/CAE/CAM技术的发展及软件应用[J].机械设计与制造，2011，06：.

[] 杜东福.冷冲压工艺及模具设计[M].长沙：湖南科学技术出版社，1990.

[] 宛强编著.冲压模具设计及实例精讲[M].北京：化学工业出版社，2008.3：221.

[] 阳勇主编.冲压工艺与模具设计[M].北京：北京理工大学出版社，2010.8：211.

[] 杨安.拉深坯料的体积法计算与数值模拟[D].南昌大学.2007.

[] 张宏武.典型汽车覆盖件模具数控加工工艺研究[D].西安石油大学.2011.

[] 郭焕刚等.高速船用化油器落料冲孔复合模具设计[J].2009.

[] 卢险峰编著.冲压工艺模具学[M]. 北京：机械工业出版社：2000.

[] 梁柄文.实用板金冲压工艺图集[M].北京：机械工业出版社，1999.

[] 林承全.胡绍平主编.冲压模具课程设计指导与范例[M].北京：化学工业出版社，2008.1：231.

[] 王陈.硬币坯饼模具的研究与设计[J].2011.

[] 王秀凤.张永春编著.冷冲压模具设计与制造第二版[M] .北京：航空航天大学，2008.7：407..

[] 模具实用技术丛书编委会.冲模设计应用实例[M].北京：机械工业出版社，2002.

[] 欧阳波仪编著.现代冷冲模设计应用实例[M].北京：化学工业出版社，2008.4：265.

[] 郝建玮.王全科编著.冲压模具设计对压边圈的结构改进[J].模具金属加工，2009.：47~48.

[] 王树勋.高广升.冷冲压模具结构图册大全[M].广州：华南理工大学出版社，1988.

[18] ATTILA MUDERRISOGLU,MAKOTO MURATA,MUSTAFAA,et al.Bending flanging and hemming of aluminum sheet-an experimental studyJ ．Journal of Materials Processing Technology,1996,59(2) :10-17．
