　　　塑料是以树脂为主要成分的高分子有机化合物,树脂可分为天然树脂和合成树脂两大类,塑料大多采用合成树脂.塑料制件之所以能得到广泛应用,是由于它们本身具有的一系列特殊优点决定的.塑料工业是新兴的工业,是随着石油工业的发展应运而生的,目前塑料制件几乎已经进入一切工业部门以及人民日常生活的各个领域.塑料工业又是一个飞速发展的工业领域.我国的香港与深圳等地区,其模具工业主要是从事塑料模具的制造与塑料制件的生产.在江苏省、浙江省、上海市及其以南地区，尤其在浙江省从事塑料模具的制造与塑料制件的开发的个体企业也日益增多。本设计说明书对塑料模具设计的各种成型方法，成型材料的设计，成型，成型零件的加工工艺（主要有线切割，电火花加工，数控车床，加工中心），主要设计参数的计算，产品缺陷及其解决方法，模具总体结构设计及零部件的设计较详细的做了介绍。综上所述，塑料成型工业在基础工业中的地位和对国民经济的影响显得日益重要。

关键词：模具结构、浇注系统、加工工艺。

Abstract

　　　Plastic is resin as the main component of macromolecule organic compounds, the resin can be divided into two categories, natural resin and synthetic resin, plastic mostly adopts the synthetic resin. Plastic parts are widely used, because they decided itself has a series of special advantages. Plastic industry is an emerging industry, is along with the development of oil industry arises at the historic moment, the plastic parts already in almost all industrial sectors and different areas of the People's Daily life. The plastics industry is a rapidly developing industry. Hong Kong and shenzhen and other areas in China, the mould industry is mainly engaged in the manufacture of plastic mold and plastic parts production. In the region south of jiangsu, zhejiang, Shanghai and, especially in zhejiang province is engaged in the manufacture of plastic mold and plastic parts of the development of individual enterprises are also increasing.This design manual molding methods of plastic mold design, the design of the molding material, molding, molding parts processing (mainly include wire cutting, edm, CNC lathes, machining centers), main design parameters, product defects and their solutions, mould structure and components of the overall design is presented in detail.To sum up, the status of plastic molding industry in basic and appear increasingly important impact on the national economy.Keywords: mold structure, pouring system, processing technology.

前言……………………………………………………………….. 2

1 设计内容及设计要求

1.1 设计内容……………………………………………………… 3

1.2 设计要求……………………………………………………… 3

2 模具设计

2.1 产品工艺性分析……………………………………………… 4

2.2 初选注射成型机的型号和规格……………………………….5

2.3 确定模具基本结构…………………………………………….6

2.4 模具结构设计………………………………………………….7

2.5脱模机构……………………………………………………….10

2.6复位机构…………………………………………………….....12

2.7温度调节系统设计…………………………………………….12

2.8排气系统………………………….……………………………12

2.9导向定位机构设计…………………………………………….14

2.10确定型腔、型芯的结构设计及固定方式…………………...15

2.11锁模力计算…………………………………………………...18

2.12型腔壁厚计算………………………………………………...20

2.13 模具整体设计………………………………………………..21

　　结束语…………………………………………………………….23

　　参考文献…………………………………………………………24

随着现代制造技术的迅速发展、计算机技术的应用，在工业生产中模具已成为生产各种工业产品不可缺少的重要工艺装备。特别是在塑料产品的生产过程中，塑料模具的应用及其广泛，在各类模具中的地位也越来越突出，成为各类模具设计、制造与研究中最具有代表意义的模具之一。

　　　根据这一发展趋势，此次毕业设计，在蒋育华老师的精心指导下，通过对手表托架注塑模的设计，深入学习了CAD和Proe，掌握了注射模具设计的一般方法、模具制造的专用设备及注射机的工作原理，为今后工作打下坚实的基础。

　　　本次设计历时5周，进程如下：第一周、在指导老师的带领下去工厂参观，了解产品的注塑过程和模具的制造方法，初步知道在设计过程中所需注意的问题；第二周、彻底弄清自己的具体工作，设计所要达到的要求。计算数据，确定每个零件用什么材料、热处理。第三周、用Proe对产品进行开模，完成三维造型。第四周，对各个零件出工程图，整理资料并编写设计说明书；第五周、交指导教师审阅，并作修改，最后定稿。

　　　最后，由于设计水平有限，加之实践经验不足，不足和错误之处在所难免，恳请各位老师指正。谢谢！！！　　　1．了解塑料成型过程中的物理、化学变化及塑料的组成、分类极其性能。

　　　2．了解塑料成型的基本原理和工艺特点，正确分析成型工艺对模具的要求。

　　　3．掌握注塑成型模具对模具的要求。了解模具专用加工设备。

　　　4．掌握塑料成型模具的结构特点及设计计算方法，能设计中等复杂程度的模具。

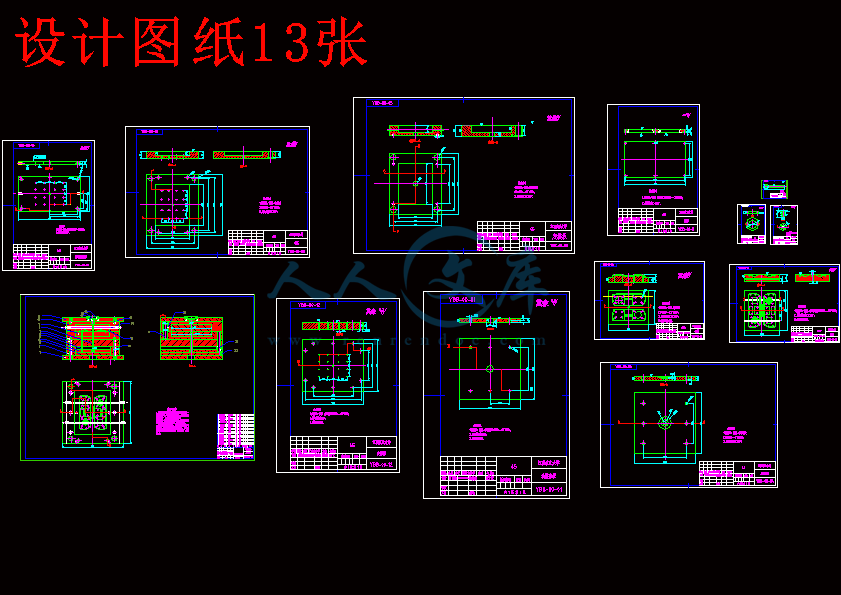

　　　5．按规定的格式编写设计说明书，字数不少于5000个汉字，要求表述清楚，整洁规范；按国家标准绘制图样，采用计算机辅助设计软件设计、出图，图纸量不少于1.5张零号图纸2. 1 产品工艺性分析

1.1 材料性能

　　　1）ABS为热塑性材料，密度1.03~1.07g/cm2，抗拉强度30~50MPa，抗弯强度41~76 MPa，拉深弹性模量1587~ 2277MPa，弯曲弹性模量1380~ 2690MPa，收缩率0.3%~0.8%，常取0.5%。该材料综合性能好，即冲压强度高，尺寸稳定，易于成型，耐热和耐腐蚀性能好，并有良好的耐寒性。

　　　2） ABS塑料注塑过程的温度控制

　　　预热干燥温度：80~85℃；料筒温度：后段150~170℃，中段165~180℃，前段180~200℃；喷嘴温度：170~180℃；模具温度：50~80℃；后处理温度：70℃

2. 1.2 成型特性及条件

　　　1）其吸湿性强，塑料在成型前必须充分预热干燥，其含水量应小于0.3%。对于要求表面光泽的零件，塑料在成型前更应该进行长时间预热干燥。

　　　2）流动性中等，溢边值0.04mm。

　　　3）塑料的加热温度对塑件的质量影响较大，温度过高易于分解（分解温度为250℃）。成型时宜采用较高的加热温度（模温50~80℃）和较高的注射压力（柱塞式压力机：料温180~230℃，注射压力100~140MPa；螺杆式注射机：温度160~220℃，注射压力70~100 MPa。）

2. 1.3 结构工艺性

　　　零件壁厚基本均匀，所有壁厚（最小为1.0 mm）均大于塑件的最小壁厚0.8 mm，注射成型时应不会发生填充不足的现象。

　　　该塑料制件的上下两圆弧面上各有一个1mm厚的小圆弧型突起，注塑模应另加两个成型杆。

2. 1.4 零件体积及质量估算（用Pro/e分析得到）

　　　单个塑件体积：V=165758mm3=165.758cm3，质量 m=165.758×1.05=174.046g。（ABS的密度取1.05g/㎝3）

　　　两个塑件和浇注系统凝料的总体积：

　　　凝料的体积V浇=5699.68㎜3=9.51㎝3；V总=5.07×2+9.51=19.65㎝3，总质量 m总=19.65×1.05=20.63g。

2. 2 初选注射成型机的型号和规格

　　　注射模具是安装在注射机上的。在设计注射模时，必须了解注射机的技术规格（基本参数），正确处理好注射模与注射机的关系，才能设计出合乎要求的模具。

　　　从实际注射量在额定注射量的20%~80%之间考虑，初选额定注射量在500㎝3的卧式注射成型机XS-ZY-500。该设备的技术规范见下表。2. 3 确定模具基本结构

　　　经分析，该零件的外端面边缘有两个弧形的突出块，须用另加两个成型杆来辅助成型。则可能适合的模具结构有两种，既单分型面注射模和双分型面注射模。

　　　方案一：单分型面注射模型腔（凹模）在定模上；主流道设在定模一侧，分流道设在分型面上，开模后塑件连同流道内的凝料一起留在动模一侧；动模上设有顶出机构，用以顶出塑件和流道内的凝料。可能的浇口形式有：直接浇口、侧浇口、扇形浇口、重叠式浇口、和潜伏式浇口等。其成型杆设在动模上，可不用专门的成型机构。

　　　方案二：双分型面注射模它从不同的分型面分别取出流道内的凝料和塑件，又称为三板式注射模具。与单分型面注射模相比，三板式注射模具增加了一个可移动的中间板（又称浇口板）。中间板与定模板作定距离的分开，以便取出这两块板之间流道内的凝料，而利用推板和推杆将型芯上的塑件脱出。适合的浇口形式有：点浇口、直接浇口、侧浇口、扇形浇口、重叠式浇口等。其成型杆可固定在动模上，也可通过中间板来定位。脱模时还必须有顺序脱模机构，模具结构复杂。成型杆可在动模，也可有中间板定位。

　　　该零件为托架，要求外表光滑，无明显痕迹，可选用的浇口形式有侧浇口、重叠式浇口、点浇口和潜伏式浇口。其中潜伏式浇口去除浇口留下的痕迹可选在制品的内侧，对制品的外观无任何影响，但浇口的制造较复杂；点浇口去除浇口留下的痕迹在制品的外表面，对制品的外观有一定的影响，而且必须采用结构复杂的三板模；重叠式浇口和侧浇口的结构都很简单，但侧浇口一般开设在分型面上，塑料熔体从外侧充满型腔，其截面形状多为巨型（扁槽），改变浇口的尺寸可以调整充模时的剪切速率和浇口冷凝时间，所以应用较广泛。特别是一模多腔的浇注系统，使用这种浇口非常方便，同时去除浇注系统凝料比较方便。其特点是在塑件的外表面留有浇口痕迹。

　　　综上，选择单分型面注射模，侧浇口进料，两成型杆在动模的模具结构。

经过这次毕业设计，我觉得自己学到了不少东西。归纳起来，主要有以下几点：

????1、大学四年的时间都是在学习机械理论基础知识，并未真正地去应用和实践。平时很少接触设计，加工，生产。但是在这次毕业设计，我在指导老师的带领下多次深入工厂了解产品的注塑方法和模具的加工过程。在参观学习中，发现了自己很多不足之处。我还体会到了所学理论知识的重要性：知识掌握得越多，设计得就更全面、更顺利、更好。

　　　2、了解进行一向设计必不可少的几个阶段。毕业设计能够从理论设计和工程实践相结合、巩固基础知识与培养创新意识相结合、个人作用和集体协作相结合等方面全面的培养学生的全面素质。我经过这次系统的毕业设计，熟悉了对模具进行设计、生产的详细过程。这些对我在将来的工作和学习当中都会有很大的帮助和启发。

　　　?3、学会了怎样查阅资料和利用工具书。平时课堂上所学习的知识不够全面，作为机械专业的学生，由于专业特点自己更要积极查阅资料吸取别的在设计，加工中的宝贵经验。一个人不可能什么都学过，什么都懂，因此，当你在设计过程中需要用一些不曾学过的东西时，就要去有针对性地查找资料，然后加以吸收利用，以提高自己应用的能力，而且还能增长自己见识，补充最新的专业知识。????

　　　4、毕业设计对以前学过的理论知识起到了回顾作用，并对其加以进一步的消化和巩固。????

　　　5、毕业设计培养了严肃认真和实事求是的科学态度。而且培养了吃苦耐劳的精神以及相对应的工程意识，同学之间的友谊互助也充分的在毕业设计当中体现出来了。

参考文献

1、《塑料成型工艺与模具设计》齐晓杰主编机械工业出版社；2006年7月；

2、《塑料成型工艺与模具设计》屈华昌主编高等教育出版社；2005年11月；

3、《塑料模设计手册（软件版）》《塑料模设计手册（软件版）》编委会制作机械工业出版社 2007年6月；

4、《PRO/ENGINEER野火3.0模具设计实例精讲》，常旭睿编著，电子工业出版社 2006年12月

5、《机械制造基础》严霖元主编中国农业出版社；2004年7月

6、《热工基础与应用》傅秦生何雅玲赵小明编著，机械工业出版社，2001年；

7、《机械工程材料》于永泗齐民主编大连理工大学出版社 2006年8月

8、《图学基础教程》谭建荣张树有陆国栋施岳定编高等教育出版社2004年4月；

9、《材料力学（第三版）》刘鸿文主编高等教育出版社，1991年。

10、《Pro/ENGINEERwildfire2.0零件设计教程》林清安编著人民邮电出版社，2004年。

11、《现代模具制造技术》金涤尘、宋放之主编机械工业出版社，2001年。

12、吴宗泽主编，机械设计，高等教育出版社，2001。

14、冯炳尧、韩泰荣、殷振海、蒋文森编模具设计与制造简明手册，上海科技出版社，1985。

15、孙玉芹、孟兆新主编，机械精度设计基础，科学出版社，2003。

16、王匀主编，Pro/e Wildfire模具设计，机械工业出版社，2005。

17、屈华昌主编，塑料成型工艺与模具设计，机械工业出版社，2005。

18、史铁梁主编，模具设计指导，机械工业出版社，2005。

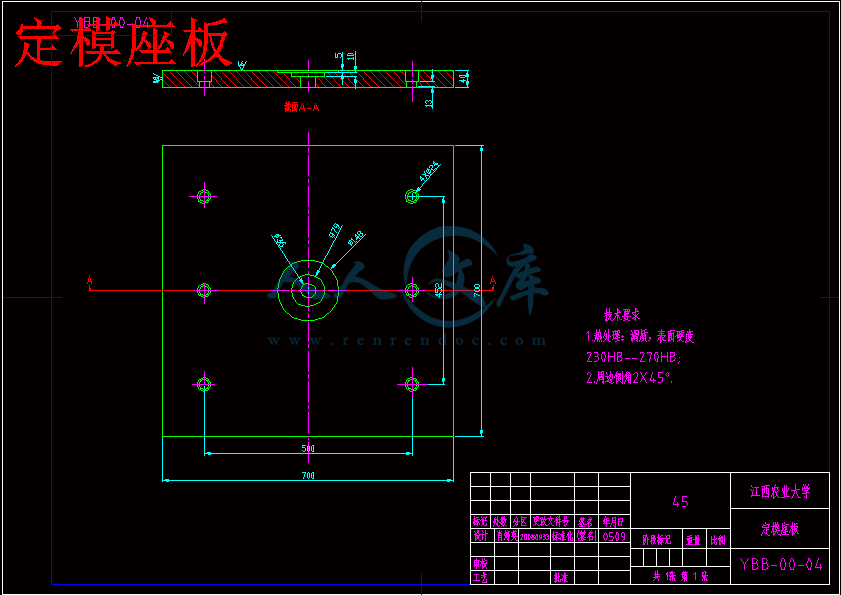

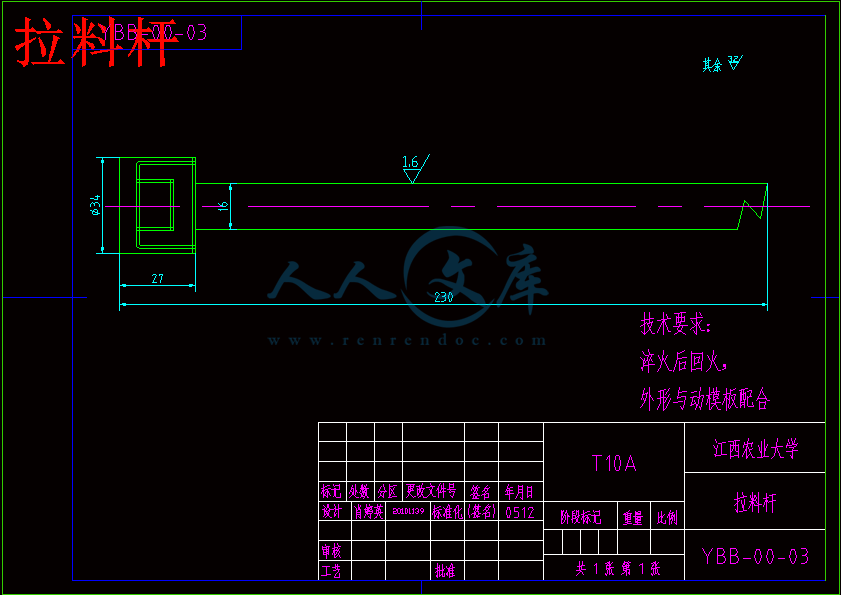

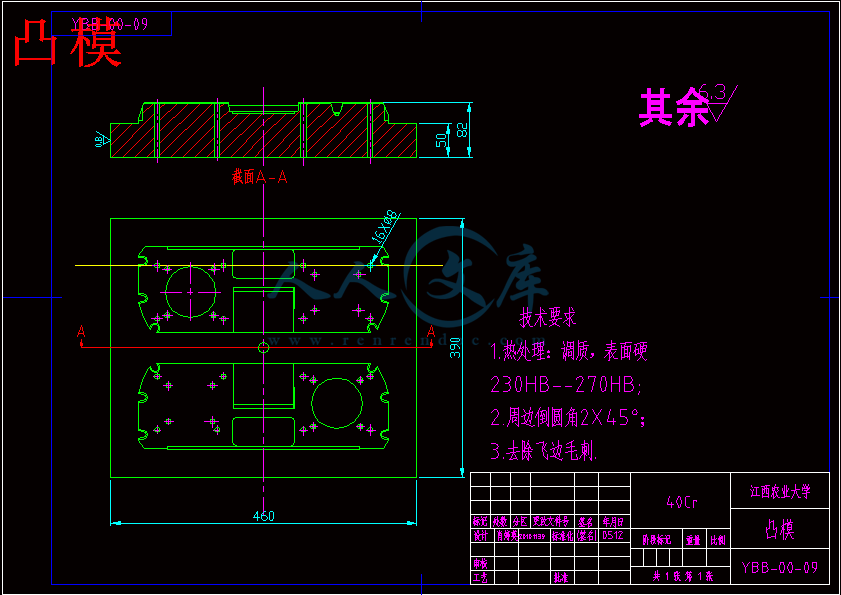

内容简介：: 江西农业大学工学院毕业论文题目仪表板的注塑模设计姓名学号班级做注塑模具的意义塑料制件之所以能得到广泛应用是由于它们本身具有的一系列特殊优点决定的塑料工业是新兴的工业是随着石油工业的发展应运而生的目前塑料制件几乎已经进入一切工业部门以及人民日常生活的各个领域塑料工业又是一个飞速发展的工业领域所以我们要了解并熟练掌握塑件的成型过程为注塑模具的进一步发展做出努力我是大三上的这门课程当时以为和本专业没多大关系没有认真学习有些知识点也已经忘记但意识到这部分知识的重要性故毕业设计选择了一个这样的注塑模具的题目主要是弥补下自己知识结构的缺陷让自己对注塑技术有一个初步的了解经过长时间的阅读资料熟练操作CAD和Pro E 终于把这个设计做完了有错误的地方请老师们批评指正工件图开模此模具的三维视图这个视图是一开始做的但是画CAD的时候又做了一些改动但是大体结构无太大变化模具的工作原理 1 开模动模随注塑机移动动模板后退塑件级浇道凝料随动模部分一起移动而脱离型腔然后注塑机顶出机构工作将塑件及凝料从模具上定出 2 闭模模具随移动模板前移与定模闭合同时复位杆使脱模机构复位然后注塑机开始下一次注塑装配图主要零件成型零件凹模凸模浇注系统主流道分流道浇口冷料穴推出机构顶杆复位杆推杆固定板推板拉料杆导柱导套温度调节系统冷却水道支承固定零件定模座板动模座板支承板垫块凹模结构凸模结构浇口套浇口套是让熔融的塑料材料从注塑机的喷嘴注入到模具内部的流道组成部分拉料杆拉料杆的作用是在开模时把主浇道凝料从主浇道衬套中拉出来和把冷料从冷料穴中顶出去凹模分流道水道的分布心得体会通过本次毕业设计我真正的了解到我们大学所学的知识的重要性熟悉了注塑模具的发展和设计过程把上课所没了解没记在脑子的东西都通过这次毕业设计有所熟悉和掌握并且真正的熟练的掌握了pro e和CAD等软件的操作方法为我从课堂迈向工作做了初期准备祝福语亲爱的母校我即将离你而去很多不舍很多依恋可我们无法逆转时光的方向还是要走向人生的下一个征程可是离别也意味着下一次相聚望下一次相聚之时能看到母校愈来愈好愈来愈光辉祝福江西农业大学工学院所有老师身体健康工作顺利阖家幸福尤其是教过我的老师们谢谢您们的无私教导祝您们培养出愈来愈多的好学生为实现伟大祖国的民族梦输送更多的人才即将走向社会的我一定不会让老师和同学失望我会努力撑起自己的一片天地谢谢谢谢所以的老师们我们毕业了毕业设计说明书 JIANGXI AGRICULTURAL UNIVERSITY本科毕业论文（设计）题目：仪表板的注塑模设计学院：工学院姓名：学号：专业：机械设计制造及其自动化年级：指导教师：职称：助理实验师二0一四年五月摘要塑料是以树脂为主要成分的高分子有机化合物,树脂可分为天然树脂和合成树脂两大类,塑料大多采用合成树脂.塑料制件之所以能得到广泛应用,是由于它们本身具有的一系列特殊优点决定的.塑料工业是新兴的工业,是随着石油工业的发展应运而生的,目前塑料制件几乎已经进入一切工业部门以及人民日常生活的各个领域.塑料工业又是一个飞速发展的工业领域.我国的香港与深圳等地区,其模具工业主要是从事塑料模具的制造与塑料制件的生产.在江苏省、浙江省、上海市及其以南地区，尤其在浙江省从事塑料模具的制造与塑料制件的开发的个体企业也日益增多。本设计说明书对塑料模具设计的各种成型方法，成型材料的设计，成型，成型零件的加工工艺（主要有线切割，电火花加工，数控车床，加工中心），主要设计参数的计算，产品缺陷及其解决方法，模具总体结构设计及零部件的设计较详细的做了介绍。综上所述，塑料成型工业在基础工业中的地位和对国民经济的影响显得日益重要。关键词：模具结构、浇注系统、加工工艺。AbstractPlastic is resin as the main component of macromolecule organic compounds, the resin can be divided into two categories, natural resin and synthetic resin, plastic mostly adopts the synthetic resin. Plastic parts are widely used, because they decided itself has a series of special advantages. Plastic industry is an emerging industry, is along with the development of oil industry arises at the historic moment, the plastic parts already in almost all industrial sectors and different areas of the Peoples Daily life. The plastics industry is a rapidly developing industry. Hong Kong and shenzhen and other areas in China, the mould industry is mainly engaged in the manufacture of plastic mold and plastic parts production. In the region south of jiangsu, zhejiang, Shanghai and, especially in zhejiang province is engaged in the manufacture of plastic mold and plastic parts of the development of individual enterprises are also increasing.This design manual molding methods of plastic mold design, the design of the molding material, molding, molding parts processing (mainly include wire cutting, edm, CNC lathes, machining centers), main design parameters, product defects and their solutions, mould structure and components of the overall design is presented in detail.To sum up, the status of plastic molding industry in basic and appear increasingly important impact on the national economy.Keywords: mold structure, pouring system, processing technology.目录前言. 21 设计内容及设计要求1.1 设计内容 31.2 设计要求 32 模具设计2.1 产品工艺性分析 42.2 初选注射成型机的型号和规格.52.3 确定模具基本结构.62.4 模具结构设计.72.5脱模机构.102.6复位机构.122.7温度调节系统设计.122.8排气系统.122.9导向定位机构设计.142.10确定型腔、型芯的结构设计及固定方式.152.11锁模力计算.182.12型腔壁厚计算.202.13 模具整体设计.21结束语.23参考文献24前言随着现代制造技术的迅速发展、计算机技术的应用，在工业生产中模具已成为生产各种工业产品不可缺少的重要工艺装备。特别是在塑料产品的生产过程中，塑料模具的应用及其广泛，在各类模具中的地位也越来越突出，成为各类模具设计、制造与研究中最具有代表意义的模具之一。根据这一发展趋势，此次毕业设计，在蒋育华老师的精心指导下，通过对手表托架注塑模的设计，深入学习了CAD和Proe，掌握了注射模具设计的一般方法、模具制造的专用设备及注射机的工作原理，为今后工作打下坚实的基础。本次设计历时5周，进程如下：第一周、在指导老师的带领下去工厂参观，了解产品的注塑过程和模具的制造方法，初步知道在设计过程中所需注意的问题；第二周、彻底弄清自己的具体工作，设计所要达到的要求。计算数据，确定每个零件用什么材料、热处理。第三周、用Proe对产品进行开模，完成三维造型。第四周，对各个零件出工程图，整理资料并编写设计说明书；第五周、交指导教师审阅，并作修改，最后定稿。最后，由于设计水平有限，加之实践经验不足，不足和错误之处在所难免，恳请各位老师指正。谢谢！1 计内容及设计要求1. 1 设计内容：仪表板（图一）注塑模图（一）仪表板内容：1. 编写设计说明书。 2. 测绘塑件，绘制塑件图。3. 绘制手表托架塑料模具的零件及装配图。技术参数：1.仪表板塑料件两件。2. 材料为ABS。1. 2设计要求：1了解塑料成型过程中的物理、化学变化及塑料的组成、分类极其性能。2了解塑料成型的基本原理和工艺特点，正确分析成型工艺对模具的要求。3掌握注塑成型模具对模具的要求。了解模具专用加工设备。4掌握塑料成型模具的结构特点及设计计算方法，能设计中等复杂程度的模具。5按规定的格式编写设计说明书，字数不少于5000个汉字，要求表述清楚，整洁规范；按国家标准绘制图样，采用计算机辅助设计软件设计、出图，图纸量不少于1.5张零号图纸2 模具设计2. 1 产品工艺性分析2. 1.1 材料性能 1）ABS为热塑性材料，密度1.031.07g/cm2，抗拉强度3050MPa，抗弯强度4176 MPa，拉深弹性模量1587 2277MPa，弯曲弹性模量1380 2690MPa，收缩率0.3%0.8%，常取0.5%。该材料综合性能好，即冲压强度高，尺寸稳定，易于成型，耐热和耐腐蚀性能好，并有良好的耐寒性。2） ABS塑料注塑过程的温度控制预热干燥温度：8085；料筒温度：后段150170，中段165180，前段180200；喷嘴温度：170180；模具温度：5080；后处理温度：702. 1.2 成型特性及条件1）其吸湿性强，塑料在成型前必须充分预热干燥，其含水量应小于0.3%。对于要求表面光泽的零件，塑料在成型前更应该进行长时间预热干燥。2）流动性中等，溢边值0.04mm。3）塑料的加热温度对塑件的质量影响较大，温度过高易于分解（分解温度为250）。成型时宜采用较高的加热温度（模温5080）和较高的注射压力（柱塞式压力机：料温180230，注射压力100140MPa；螺杆式注射机：温度160220，注射压力70100 MPa。）2. 1.3 结构工艺性零件壁厚基本均匀，所有壁厚（最小为1.0 mm）均大于塑件的最小壁厚0.8 mm，注射成型时应不会发生填充不足的现象。该塑料制件的上下两圆弧面上各有一个1mm厚的小圆弧型突起，注塑模应另加两个成型杆。2. 1.4 零件体积及质量估算（用Pro/e分析得到）单个塑件体积：V=165758mm3=165.758cm3，质量 m=165.7581.05=174.046g。（ABS的密度取1.05g/3）两个塑件和浇注系统凝料的总体积：凝料的体积V浇=5699.683=9.513；V总=5.072+9.51=19.653，总质量 m总=19.651.05=20.63g。2. 2 初选注射成型机的型号和规格注射模具是安装在注射机上的。在设计注射模时，必须了解注射机的技术规格（基本参数），正确处理好注射模与注射机的关系，才能设计出合乎要求的模具。从实际注射量在额定注射量的20%80%之间考虑，初选额定注射量在5003的卧式注射成型机XS-ZY-500。该设备的技术规范见下表。序号主要技术参数项目参数数值1最大注射量5002注射压力1453锁模力35004动、定模板最大安装尺寸7008505最大模具厚度4506最小模具厚度3007最大开模行程5008最大成型面积10009注射行程20010拉杆空间/5404402. 3 确定模具基本结构经分析，该零件的外端面边缘有两个弧形的突出块，须用另加两个成型杆来辅助成型。则可能适合的模具结构有两种，既单分型面注射模和双分型面注射模。方案一：单分型面注射模型腔（凹模）在定模上；主流道设在定模一侧，分流道设在分型面上，开模后塑件连同流道内的凝料一起留在动模一侧；动模上设有顶出机构，用以顶出塑件和流道内的凝料。可能的浇口形式有：直接浇口、侧浇口、扇形浇口、重叠式浇口、和潜伏式浇口等。其成型杆设在动模上，可不用专门的成型机构。方案二：双分型面注射模它从不同的分型面分别取出流道内的凝料和塑件，又称为三板式注射模具。与单分型面注射模相比，三板式注射模具增加了一个可移动的中间板（又称浇口板）。中间板与定模板作定距离的分开，以便取出这两块板之间流道内的凝料，而利用推板和推杆将型芯上的塑件脱出。适合的浇口形式有：点浇口、直接浇口、侧浇口、扇形浇口、重叠式浇口等。其成型杆可固定在动模上，也可通过中间板来定位。脱模时还必须有顺序脱模机构，模具结构复杂。成型杆可在动模，也可有中间板定位。该零件为托架，要求外表光滑，无明显痕迹，可选用的浇口形式有侧浇口、重叠式浇口、点浇口和潜伏式浇口。其中潜伏式浇口去除浇口留下的痕迹可选在制品的内侧，对制品的外观无任何影响，但浇口的制造较复杂；点浇口去除浇口留下的痕迹在制品的外表面，对制品的外观有一定的影响，而且必须采用结构复杂的三板模；重叠式浇口和侧浇口的结构都很简单，但侧浇口一般开设在分型面上，塑料熔体从外侧充满型腔，其截面形状多为巨型（扁槽），改变浇口的尺寸可以调整充模时的剪切速率和浇口冷凝时间，所以应用较广泛。特别是一模多腔的浇注系统，使用这种浇口非常方便，同时去除浇注系统凝料比较方便。其特点是在塑件的外表面留有浇口痕迹。综上，选择单分型面注射模，侧浇口进料，两成型杆在动模的模具结构。2. 4 模具结构设计2. 4.1 确定型腔数目及配置确定模具型腔的方法有：根据锁模力确定；根据最大注射量确定；根据塑件精度和经济性确定等。本零件用作手表托架。其长度l=380，宽度b=133，属于中型零件；从经济性来说，试制或小批量时，宜取单型腔或少型腔，大批量时采用多型腔。而该零件中等产量，因此采用一模两腔，即一次注射成型两个塑料制件。当所有的型腔不在同一个时间充满时，是得不到尺寸正确和物理性良好的塑件的。为此，必须为浇注系统进行平衡，采用如图（二）所示的型腔分布，为所有的型腔在同一时间充满。该平衡浇注系统的特点是：从分流道到浇口及型腔，其形状、长度尺寸、圆角、模壁的冷却条件都完全相同。2. 4.2 选择分型面模具闭合时型腔与型芯相接触的表面称之为分型面。为了便于脱模，分型面的位置应设在塑件断面尺寸最大的地方，还要不影响制品的外观，根据该塑件的结构特征和顶出产品的方便，选定水平分型面。2. 4.3 确定浇注系统的尺寸如图（二）所示，浇注系统一般由主流道、分流道、浇口、冷凝穴四部分组成。其作用是使来自注射机喷嘴的塑料熔体，稳定而顺利地流入并充满全部型腔，同时，在充模的过程中将注射机压力传递到型腔的各个部位，以保证塑件的完整成型。1主流道主流道是浇注系统中从注射机喷嘴与模具相接触的部位开始，到分流道为止的塑料熔体的流道通道。由于选的是卧式注塑机，主流道垂直于分型面。（1）为便于凝料能从主流道中拔出，主流道一般设计成圆锥形，其锥角一般为2 4，流动性差的可取3 6这里取6内壁表面粗糙度为Ra0.63m（2）为保证主流道与注射机喷嘴紧密接触，防止漏料，一般主流道与喷嘴对接处作成球面凹坑，其凹坑半径为R=喷嘴球半径+1=10，上端直径d=注射机喷嘴直径+0.5=8，H=(1/32/5)R=5。（3）为减少熔体充模时的压力损失和塑料损失，应尽量缩短主流道的长度。一般主流道的长度应控制在60内，这里取L=35。为减少料流转向时的阻力，主流道的出口端应有大圆角的过度，其半径r为13mm，这里取1mm。2冷料穴冷料穴位于主流道正对面的动模上，或者在分流道的末端。其主要作用是收集熔体前锋的冷料，防止进入型腔而影响塑件的质量。这里选用倒锥形冷料穴，其形状和尺寸如图（五）所示。 3 分流道分流道是主流道与浇口之间的通道。在多形腔模中，一般均设置分流道。为了便于制造，本模具分流道为半圆形，只设在定模一侧。（1）分流道的截面形状常用的分流道截面形状有圆形、梯形、U形、半圆形和矩形等。为了使其既有大的截面积以减少熔体流动的压力损失，同时又要流道的表面积小，以减少熔体的传热损失，这里选用U形截面。为使塑料熔体能在流道壁形成凝固层，常将分流道的表面加工得比较粗糙，一般取Ra1.252.5m，以加大对外层塑料熔体的流动阻力，使外层塑料凝固层固定。（2）分流道的截面尺寸分流道截面尺寸一般可根据塑件的尺寸、塑料品种、注射速率、及分流道的长度而定。要求分流道截面尺寸应满足良好的压力传递，保证合理的填充时间。由模具设计与制造简明手册得分流道的截面尺寸为半径R=5mm,高度H=5mm。分流道的长度一般取主流道大端面直径的12.5倍，这里取其长度为10mm。4浇口浇口是浇注系统的关键部分，它起着调节、控制料流速度、补料时间，防止倒流及在多型腔中起着平衡进料的作用。根据该零件的结构、体积和表面质量要求，这里选用侧浇口。浇口的尺寸确定，塑件不是很大，浇口的高度取h=1mm；根据塑件的质量，浇口的宽度b=2mm；浇口的长度L在结构强度允许的情况下以短为好，一般取L=0.52mm，这里取L=1.6mm5定位环及浇口套由于主流道与高温塑料熔体及注射机喷嘴反复接触和碰撞，所以常将主流道设计成可拆卸的主流道衬套（浇口套）。常用T8或T10钢材制作，并淬火处理到洛氏硬度5055HRC。定位环和浇口套的固定形式如图（六）所示。2. 5 脱模机构设计2. 5.1 选择脱模机构脱模机构的种类有：推杆推出、推管推出、推件板推出、推块推出和多元件联合推出。根据成型塑件的形状，复杂程度和所选注射机的推出机构形式这里选择推杆推出机构，由注射机的液压机构一次性推出。2. 5.2 托模机构的设计计算由于塑件的形状不规则，这里把塑件简化为圆环形薄壁塑件进行计算。1正压力由公式得：正压力p正压力（MPa）；E塑料的弹性模量（N/cm2）；取E=235000N/2S成形收缩率（mm/mm）；取0.005t塑件平均壁厚（cm）；取0.2脱模斜度（）；取0.6R凸模半径（指圆形截面，矩形截面时可求其相等远，即以其周长除以）（cm）；近似取4.4m塑料的帕松比，约为0.380.39。取0.382初始脱模力由公式得初始脱模力Q脱模力（N）；L包容凸模的长度（cm）；取2.2f塑料与钢的摩擦系数；0.28 3推杆直径由公式得推杆直径为了保证推杆有足够的强度这里取d=3d圆形推杆直径（cm）；推杆长度系数0.7；l推杆长度（cm）；取9.5Q总脱模力（N）；一模两腔取2292.152=4584.31Nn推杆数量；取92=18E推杆材料的弹性模量（N/cm2），钢 E=21000000=2.11074推杆的应力校核合格 Q 总脱模力（N）取4584.31Nd 圆形推杆直径（cm）推杆应力（N/cm2） s推杆钢材的屈服极限强度（N/cm2）一般中碳钢 s=32000N/cm25推杆的组合形式由于推杆的数量比较多，推杆所受的力很小，采用常用的圆柱直推杆即可。其顶出部分长一般为非顶出部分的1/2。其组合形式简图（七）如下： 6推板的厚度由公式得推板的厚度为了使推板有一定的强度和使用寿命这里应根据经验取H=402. 6 复位机构设计为了进行下一循环的成型，脱模推出机构在完成塑件的顶出动作后必须回到初始位置。本模具采用推杆推出机构，需要设置复位机构。常用的复位机构有弹簧复位和复位杆复位两种。由于弹簧复位不可靠，所以采用复位杆复位。复位杆复位机构的组合形式如图（八）所示。复位杆的数量为4根，对称布置在推出板的四周。为避免在工作过程中复位杆将定模固定板顶出凹坑，影响脱模推出机构准确复位，可在定模固定板上镶入淬火的垫块。2. 7 温度调节系统设计2. 7. 1 温度调节系统的设计注射成型是向模具注射200左右的塑料熔体，使熔体在模具内冷却定型，所以模具在成型过程中还起着热交换器的作用。模具温度调节系统直接影响着塑料件的质量和生产效率。成型的塑料品种不同，塑件的质量要求不同，对模具的温度要求也不同。本塑件的材料是ABS，如果温度过高易于分解（分解温度为250），成型时要控制模具温度为：5080，具体措施是布置冷却水管。2. 7. 2 冷却系统的计算塑料熔体具有的热量通过辐射，对流约有5%扩散到空气中，而95%由模具传导。1）单位质量的塑料熔体在凝固时放出的热量 C2塑料的比热容kJ/(kg) 查表取1.047 kJ/(kg) 3塑料熔体的初始温度（） 4塑件在推出时的温度（）2）冷却水的体积流量查表得冷却通道直径d=8最低流速1.66m/s W单位时间（每分钟）内注入模具中的塑料熔体质量经计算得W=0.00825Kg/min 冷却水的密度取1000 Kg/m3c1冷却水的比热熔取4.2Kj/1冷却水的出口温度（）取182冷却水的入口温度（）取202. 7. 3 冷却回路布置由于产生的热量少，型芯和型腔一样均采用单一矩形冷却回路。防止型芯和型腔受热变形，这样可以保证产品精度。而塑件传给推杆的热量，则在每次开模时，可以散发出去，不需要对其加冷却装置。型腔的冷却回路布置简图如图（九）所示。 2. 8 排气系统因为该零件为小型零件，一模两腔，所以利用分模面及推杆之间的配合间隙排气即可，不必单独考虑排气方式。分型面之间，推出机构与模板之间及活动型芯之间与模板之间的配合间隙可进行排气，间隙值为0.030.05。2. 9 导向与定位机构设计注射模在工作中周期性地开模、合模。当动、定模完全分开时，可依靠注射成型机的拉杆导向，但仅靠注射成型机的拉杆导向并不能保证注射模具正常工作，注射模本身必须设置导向与定位机构。注射模导向与定位机构，主要用来保证动模和定模两大部分或模内其他零件之间的准确配合和可靠地分开，以避免模内各零件发生碰撞和干涉，并确保塑件的形状和尺寸精度。导向机构的主要形式有导柱导向和锥面定位两种。本次设计为小型模具，选择前者。2. 9.1 导柱、导套的组合形式导柱导向机构是利用导柱与导柱孔之间的间隙配合来保证模具的对合精度。导柱、导套的组合形式如图（11）所示，有导柱导套配合要求，使用于精度要求高、生产批量大的注射模具，且导柱导套可设计油槽，便于润滑，使用寿命长。制造时，可采用配合加工的方法一次性加工出导柱、导套安装孔d1（H7），降低了对设备加工的要求，可获得好的技术经济效益。2. 9 .2 导柱的机构形式导柱的结构和尺寸已经标准化，常见的结构形式有带头和有肩导柱。为减小导柱与导柱套之间的摩擦，在导柱的工作部分设置储油槽存润滑油。本次设计选择带头导柱，结构如图（12）所示。2. 9. 3 导套的结构形式导套的结构和尺寸也已经标准化，常见的结构形式有带头导套和之导套。本次设计选择带头导套，结构如图（13）所示2. 9. 4 导柱的分布根据模具的形状和大小，一副模具一般一般采用2到4根导柱。本次设计采用4根导柱，为了确保动模和定模只能按一个方向合模，导柱的布置方式常采用等直径导柱的不对称布置如图（14）。为保护型芯不受。2. 10 确定型腔、型芯的结构设计及固定方式2. 10. 1 型腔、型芯的结构形式1. 型腔的结构设计由于模具采用一模两腔，几何形状不复杂；采用整体式凹模，其强度高、刚性好，不会使塑件产生拼接缝痕迹，可减少注塑模中成型零件的数量，便于模具装配，但热处理不方便。2. 型芯的结构设计塑件有两个圆弧形的突台，位于工件的底部，需要用两个细长的成型杆。成型杆容易磨损和毁坏，故采用嵌入式型芯，便于更换和维修。主型芯采用整体镶块式，由线切割加工而成。塑件的结构为开口的不规则环形件，为了增大塑件和型芯的摩擦力，使工件可以顺利的从型腔中脱出，须在型芯侧壁上适当增加几条卸料槽。3. 固定方式型腔和型芯均通过套板用台阶方式固定，成型杆采用阶梯形以增加型芯的刚度，局部采用过渡配合（H7/m6），成型杆底部用凸肩固定到凸模上，这样做便于更换和维修。2. 10. 2 型腔和型芯的设计计算1. 型芯设计a) 型芯的径向尺寸用以下公式计算型芯径向尺寸塑件内形尺寸塑件公差S塑料平均收缩率成形零件制造公差,取。b) 型芯的高度尺寸用以下公式计算型芯的高度尺寸塑件侧壁的高度塑件公差S塑料平均收缩率成形零件制造公差,取。2. 型腔设计a) 型腔的径向尺寸按以下公式计算型腔的径向尺寸塑件的外形尺寸塑件公差S塑料平均收缩率成形零件制造公差,取。b) 型腔深度尺寸按以下公式计算型腔的深度尺寸塑件的侧壁高度塑件公差S塑料平均收缩率成形零件制造公差,取。2. 10. 3 表面粗糙度本产品为手表托架，需要有光滑的表面和较好的光洁度，对型芯和型腔的表面质量不能过低，需要经过其它的特殊加工。考虑到修模以及型芯的磨损，在精度范围内，型芯尺寸尽量取小值，而型腔则取大值。因此对型腔和型芯的表面粗糙度一般取Ra0.80.4。在本次设计中取Ra0.8。2. 10. 4 拔模斜度为了便于塑件从模具型腔中取出或从塑件中抽出型芯，在设计时塑件内外壁应具有足够的脱模斜度。最小脱模斜度与塑料性能、收缩率的大小、塑件的几何形状有关。由于脱模后塑件保持在型芯的一边，所以塑件的内表面的脱模斜度可选的比外表面小，但是，当内外表面要求脱模斜度不一致时，往往不能保证壁厚的均匀，所以相差不能太大。根据塑料模具设计手册取型芯的拔默斜度为60，型腔的拔模斜度为80。2. 10. 5 型腔、型芯工作尺寸的计算要计算型芯、型腔的工作尺寸，必先确定塑件的公差及模具的制造公差。根据要求塑件精度取IT5。根据塑料制件公差数值表（SJ137278）塑件在五级精度下，基本尺寸对应的尺寸公差如下：基本尺寸公差基本尺寸公差30.12360.146100.1610140.1814180.2018240.2224300.2430400.2640500.2850650.3265800.38801000.441001200.501201400.561. 型腔a) 型腔的深度尺寸：由公式得：= (=0.22mm Z=2/3=0.14mm S=0.005 HS=22mm)= (=0.12mm Z=2/3=0.08mm S=0.005 HS=2.0mm)= (=0.12mm Z=2/3=0.08mm S=0.005 HS=1.5mm)b) 型腔的径向尺寸：由公式得： mm (=0.22mm Z=2/3=0.14mm S=0.005 HS=19.30mm)mm (=0.22mm Z=2/3=0.10mm S=0.005 HS=9.00mm) mm (=0.20mm Z=2/3=0.13mm S=0.005 HS=17.81mm) (=0.12mm Z=2/3=0.08mm S=0.005 HS=2.3mm)2. 型芯a) 型芯的径向尺寸：由公式得： mm (=0.20mm Z=2/3=0.14mm S=0.005 BS=15.81mm) (=0.12mm Z=2/3=0.08mm S=0.005 BS=2.3mm) (=0.12mm Z=2/3=0.08mm S=0.005 BS=2.0mm) (=0.22mm Z=2/3=0.14mm S=0.005 BS=22.74mm)b) 型芯的高度尺寸：由公式得： (=0.22mm Z=2/3=0.14mm S=0.005 hS=22.0mm) (=0.22mm Z=2/3=0.14mm S=0.005 hS=20.9mm)2. 11 锁模力计算1）最大注射量由公式得： Qmax注射机对某种塑料的最大注射量（g）；V注射机规定的（以聚苯乙烯为基准）注射量（cm3/h）；使用的塑料在常温下的密度（g/cm3）；c系数，非结性晶塑料 c0.952）型腔内注射压力强度由公式得： p型腔内注射压力强度（MPa）；PB基本压力（MPa）；由L/t=97.5查表得PB=27.55MPaKc依材料种类的系数；查表得Kc=1.15Ks依塑料几何形状的复杂程度而异的系数，Ks=11.5；t平均壁厚（mm）；由工件可知t=2L最长流程（mm）。经计算得L=1953）锁模力由公式得： F所需锁模力（kN）；p型腔单位面积的注射压力（MPa）；A型腔（包括浇注系统）的投影面积（cm2）。经计算得约为20 cm22. 12 型腔壁厚的计算1. 型腔的强度及刚度要求塑料模具型腔的侧壁和底壁厚度计算是模具设计中经常遇到的问题，尤其对大型模具更为突出。目前常用的计算方法有按强度条件计算和按刚度条件计算两类，但塑料模具要求既不许因强度不足而发生明显变形，甚至破坏，也不许刚度不足而变形过大的情况，因此要求对强度和刚度加以考虑。型腔主要受到的力是塑料熔体的压力，在塑料熔体的压力作用下，型腔将产生内应力及变形。如果型腔侧壁和底壁厚度不够。当型腔中产生的内应力超过材料的许用应力时，型腔发生强度破坏，与此同时，刚度不足则发生弹性变形，从而产生溢料现象，将影响塑件成型质量，所以模具对强度和刚度都有要求。但是，实践证明，模具对强度和刚度的要求并非同时兼顾，对大型腔，按刚度条件，对小型腔则按强度条件计算即可。在此设计中按强度条件来计算。2. 整体式凹模侧壁厚度由于型腔壁厚计算比较麻烦，所以根据经验可以查表取得（本此设计的型腔比较复杂，现简化为矩形型腔计算）。矩形型腔内壁短边 b整体式型腔侧壁厚 s40254050253050603035607035427080424880904855 根据工件的尺寸短边b=35，查上表得型腔的侧壁厚度为：s=25。3. 型腔底版厚度计算整体式矩形型腔底版的最大应力发生在短边与侧壁交界处，按照强度条件，型腔底版厚度为：系数由l/b1.6查表得=0.468P型腔压力已计算为34.85MPab型腔短边长其值近似为3.5材料弯曲许用应力。材料为45钢，取140Mpa由于底版需安装冷却水管，会影响底版的强度，所以底版的厚度取h=25。2. 13 模具的整体设计随着现代工业的发展，模体设计已接近标准化，可以从市场上购买相应的模体。标准模体一般包括定模板、动模板、垫块、推杆、推板、导柱、导套、复位杆等。标准模架有12种结构，15876种规格。在本次设计中,浇口套、导柱、导套、顶杆、水嘴都采用的标准件,可以外购。该模具总体结构如下图所示。采用一模两腔，分型面为平面；定模座板和动模座板的长、宽都为700mm 确定模板的厚度注射机能安装的各模板厚度总和应小于700mm，大于300。定模座板和动模座板厚度都为40mm；定模固定板厚度为120mm，动
