非对称活塞式摆动液压马达的电液比例的控制系统设计【17张CAD图纸】【优秀】

非对称活塞式摆动液压马达的电液比例的控制系统设计

69页 14000字数+说明书+任务书+开题报告+17张CAD图纸【详情如下】

专业认识实习报告.doc

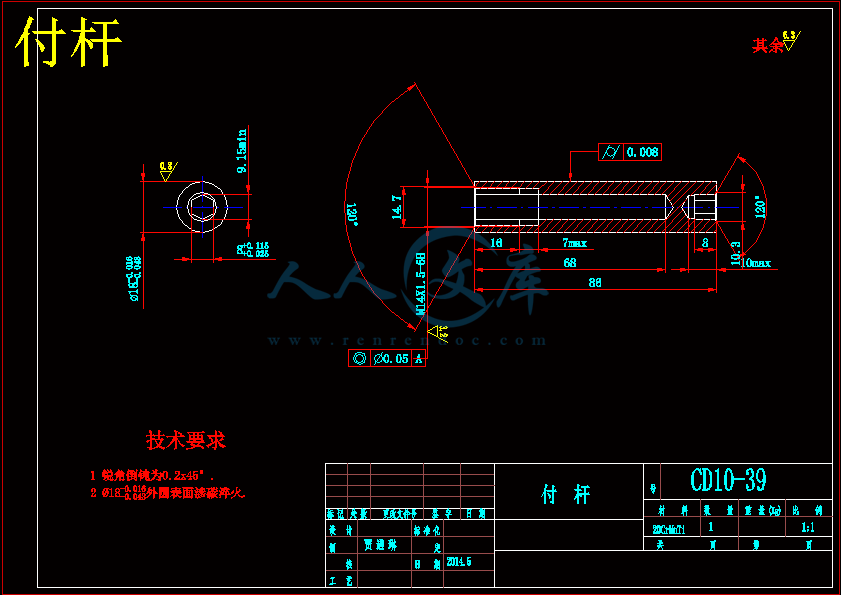

付杆.DWG

任务书.doc

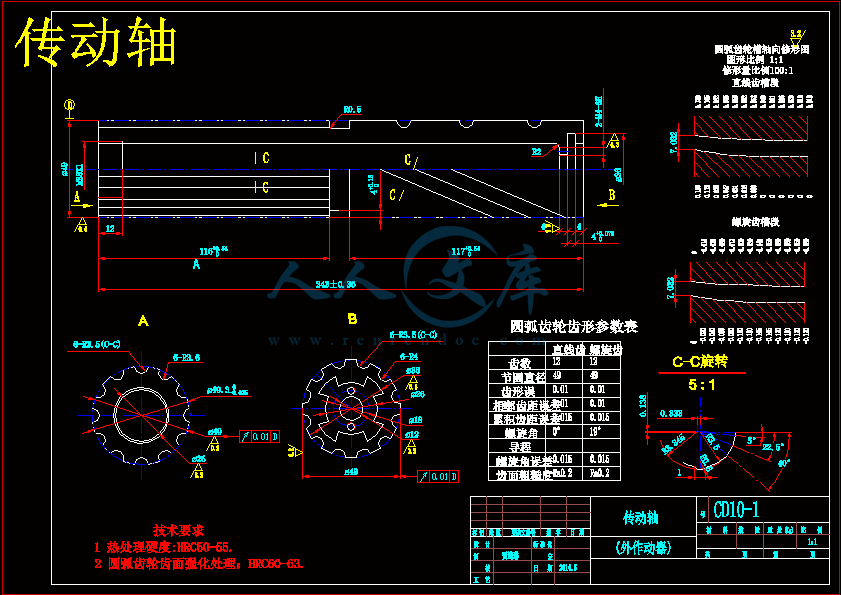

传动轴.DWG

前期材料.doc

十字接头.DWG

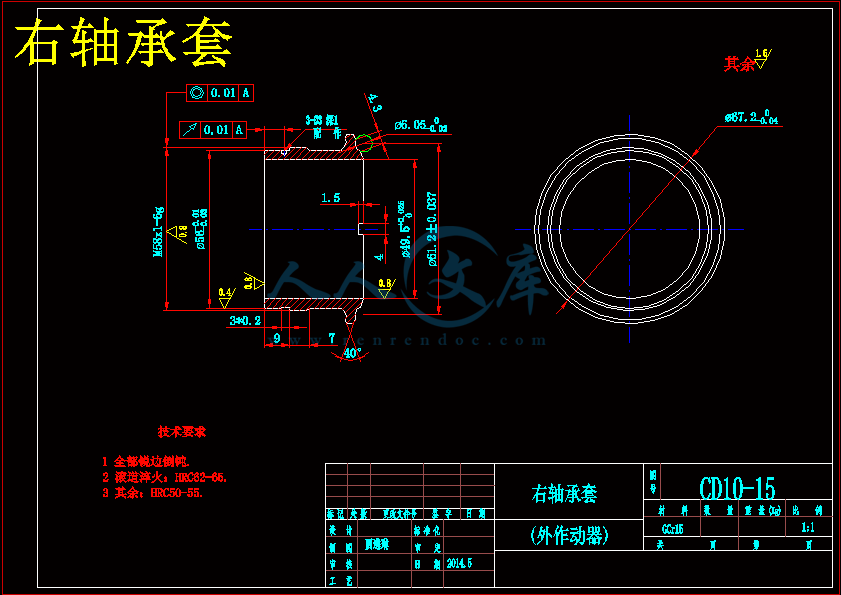

右轴承套.DWG

回珠块.DWG

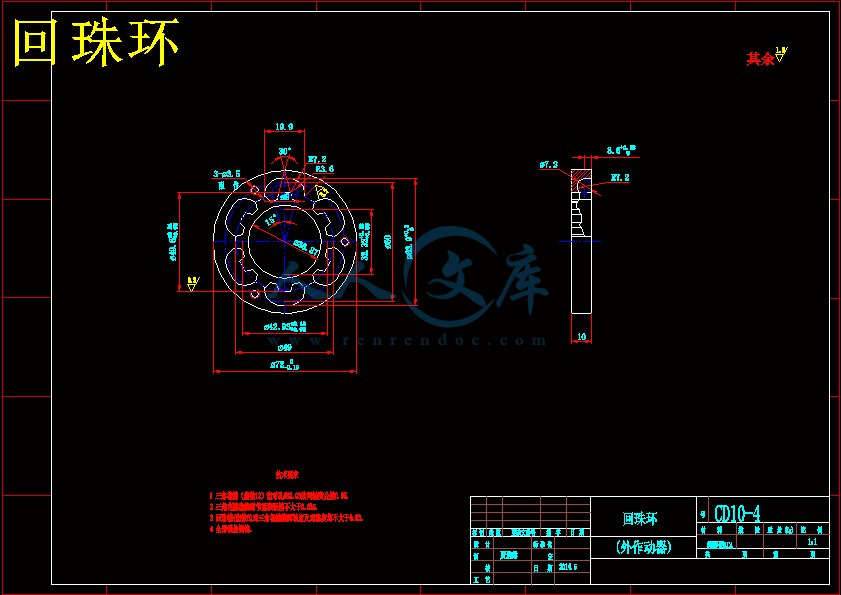

回珠环.DWG

导向固定套.DWG

左轴承座.DWG

档环.DWG

油缸.DWG

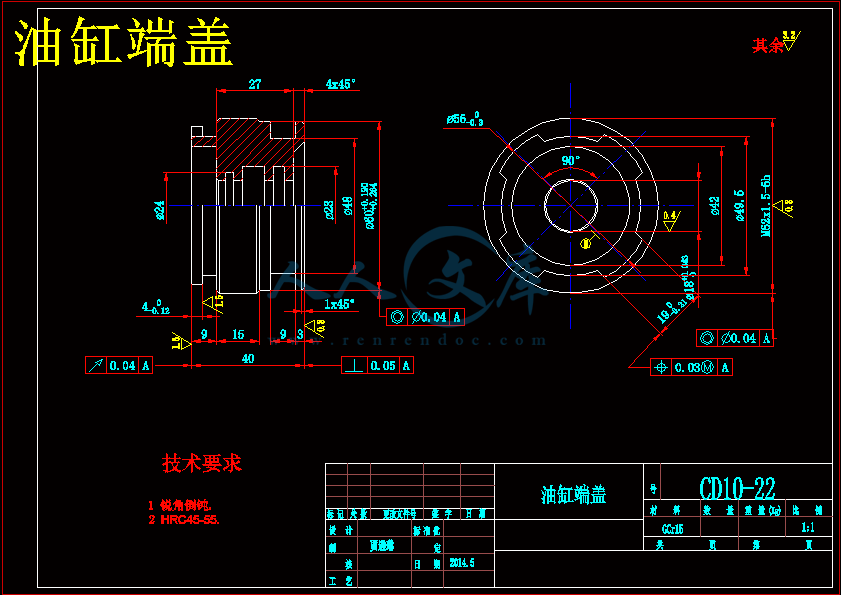

油缸端盖.DWG

活塞.DWG

活塞杆.DWG

直旋套.DWG

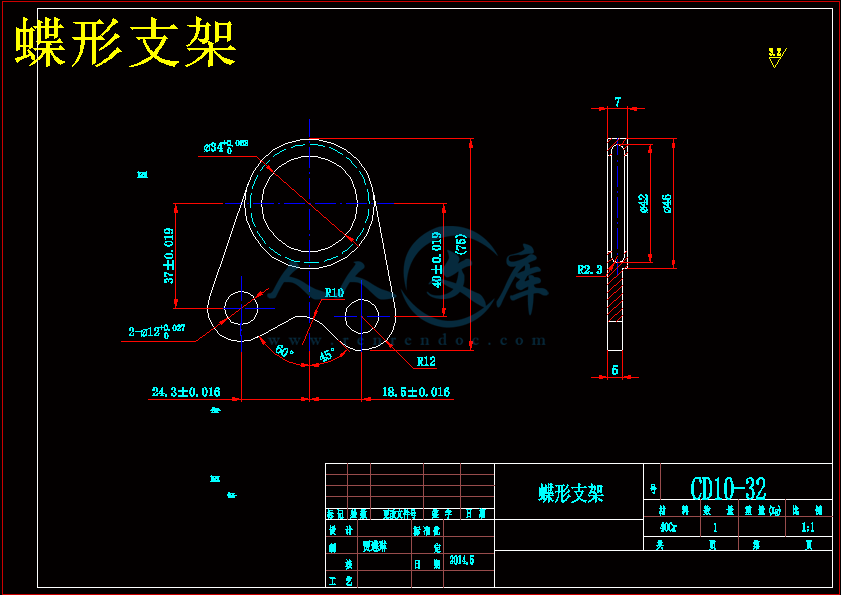

蝶形支架.DWG

装配图.DWG

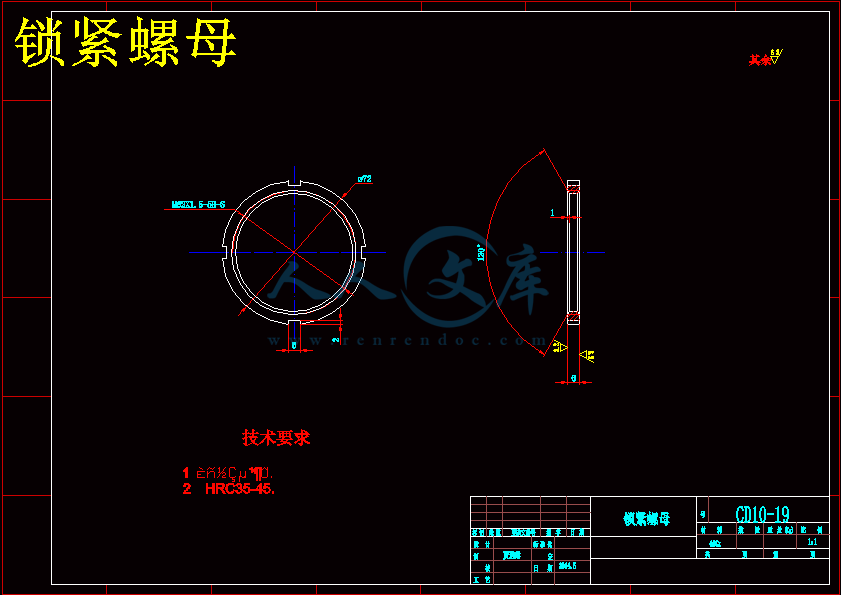

锁紧螺母.DWG

非对称活塞式摆动液压马达的电液比例的控制系统设计开题报告.doc

非对称活塞式摆动液压马达的电液比例的控制系统设计论文.docx

中文摘要

　　　本文对电液比例阀位置控制系统的工作原理及各组成部分进行了详细的分析，并对活塞式滚珠螺旋摆动液压马达进行了设计和计算及附了马达的零件图和组装图，以及建立了非对称阀控非对称缸位置控制系统的数学模型并计算出了此系统的开环传递函数。而且，利用Matlab软件，创立了系统仿真模型，生成了位移输出的Bode图、阶跃响应曲线和正弦响应曲线。另外用Matlab对系统特性进行仿真分析的基础上，针对系统稳定性的问题，提出了系统校正问题，并采用了比例—积分（PI）控制，使非对称活塞式摆动液压马达电液比例阀位置控制系统具有良好的动态特性和静态特性，达到了预期的研究目的。　　　　　　　　　　　　　　　　　　

关键词：非对称缸、非对称阀、数学模型、传递函数、Matlab仿真、PI校正

Abstract

    The work principle and every component of electrohydraulic proportional value-control system are analyzed in detail in the paper.And the ball screw swinging piston hydraulic motor has carried on the design and calculation,attached the detail part and assembly drawing (two-dimensional diagram and three-dimensional diagram )of the motors.As the same time the paper creates the mathematical model of asymmetric valve controlled asymmetric cylinder position control system and calculated the open-loop transfer function of the system.Moreover the paper set up the simulation model of the system in the advantage of the Mat-lab software and generates the Bode diagram、step response curve diagram and sine response curve of the displacement output.On the basis of the simulation analysis with Mat-lab of the system characteristics,PI control strategy is brought forward as to the stability of the system,it brings the better dynamic and static characteristics to the Asymmetric piston swing hydraulic motor Electro-hydraulic proportional valve position control system to attain the expected objective.

Keywords：Asymmetric hydraulic cylinder、Asymmetric servo valve、mathematic(al) model、transfer function、Mat-lab simulation、Proportional - integral（PI） correction　　　　　　　　　　　

目录

中文摘要.....................................................1

Abstract.....................................................2

第1章绪论...................................................5

　　　1.1课题研究的目的及意义.....................................6

　　　1.2论文主要工作............................................6

第2章 活塞式滚珠螺旋摆动液压马达的工作机理..................8

　　　2.1概述...................................................8

　　　2.2活塞式滚珠螺旋摆动液压马达原理和特点........................8

　　　　　2.2.1活塞式滚珠螺旋摆动液压马达的工作原理...................8

　　　　　2.2.2活塞式滚珠螺旋摆动液压特点...........................9

　　　　　2.3活塞式摆动液压马达主要技术参数之间的关系................10

第3章 活塞式滚珠螺旋摆动液压马达设计计算...................13

　　　3.1概述..................................................13

　　　3.2活塞式滚珠螺旋摆动液压马达的主要参数计算...................13

　　　　　3.2.1液压缸的主要参数计算...............................13

　　　　　3.2.2滚珠逆螺旋传动装置的参数计算.........................15

　　　3.3活塞式滚珠螺旋摆动液压马达的强度计算.......................19

　　　　　3.3.1液压缸强度计算.....................................19

　　　　　3.3.2螺旋传动轴的强度计算...............................21

　　　　　3.3.3滚珠与滚道之间的接触强度计算.........................23

　　　3.4活塞式滚珠螺旋摆动液压马达的主要零件结构...................25

第4章 非对称活塞式摆动液压马达电液比例系统设计.............41

　　　4.1非对称缸用非对称阀来控制.................................41

　　　4.2非对称阀的静态特性分析及数学模型的建立.....................41

       4.2.1基本模型..........................................41

　　　　　4.2.2 活塞式液压摆动马达正向运动..........................42

　　　　　4.2.3 活塞式液压摆动马达反向运动..........................47

　　　4.3比例放大器传递函数......................................51

　　　4.4高性能电液比例阀传递函数.................................51

　　　4.5位移传感器传递函数......................................52

　　　4.6系统传递函数方框图......................................52

　　　4.7系统传递函数及函数各参数的确定............................52

　　　4.8系统特性（系统校正前Bode图、阶跃响应）.......................56

　　　　　4.8.1对数频率特性图（伯德图或Bode图）......................56

　　　　　4.8.2系统的单位阶跃响应.................................58

第5章用PI调节器对系统进行性能校正和仿真分析................59

　　　5.1控制系统校正的概述和PI校正概述............................59

　　　　　5.1.1控制系统校正的概述 ................................59

　　　　　5.1.2PI校正的概述......................................59

　　　5.2 PI仿真数学模型的建立....................................60

　　　　　5.2.1确定开环增益......................................60

　　　　　5.2.2计算未校正系统的相位裕量和幅值裕量...................60

　　　　　5.2.3确定校正后系统的截止频率............................61

　　　　　5.2.4确定校正装置的参数.................................61

　　　　　5.2.5确定校正后系统的开环传递函数.........................61

参考文献....................................................66

致谢........................................................67

1.1课题研究的目的及意义

　　　摆动液压马达是一种输出轴作摆动往复运动的液压执行元件。它的优点是能使负载直接获得往复摆动运动，无需任何变速机构。因此，已被广泛应用于各个领域，如舰雷达天线稳定平台的驱动、声纳基体的摆动、鱼雷发射架的开启、液压机械手、装载机上铲斗的回转、机床上回转台的转动等等，以及矿山和石油机械上都得到广泛应用。论文涉及的活塞式滚珠螺旋摆动液压马达，主要应用于针对飞行器姿态仿真转台、航空飞行器的升降翼、前、后襟翼或尾翼，轮船或舰艇方向舵驱动。即要求马达具有良好的超低速、高频响、宽调速、高精度、大扭矩的性能。随着现代科学技术的迅猛发展，以及近几年来我国对航空、航天工业的大力投入并随之而来的现代军事技术的不断发展，我国在航空、航天及相关科技领域都取得了巨大的进步，对探索工具及飞行器的精确度、可控性提出了愈加严格的要求。

　  电液比例控制是介于电液开关控制系统和电液伺服控制系统之间的一种控制系统，兼有二者之所长。电液比例压力控制系统是按输入电流信号的大小成比例地控制输出压力的系统 。其特点是

　①能够按比例的控制压力和流量从而对执行元件能够实现力、速度和位移的连续控制，还能按输入电信号的极性改变液流方向。

　②能够避免力、速度和方向变换时的冲击现象。

　③可以降低能耗，有显著的节能效果。

　④易于与微电子结合，特别是数字式比例元件与计算机(PC)系统结合，可实现遥控、自控和自适应控制。

　1.2论文主要工作

　　　本论文主要研究新型活塞式滚珠螺旋摆动液压马达的工作机理，对其进行具体结构和参数设计，并进一步研究电液比例控制驱动特性。主要内容有：

　　　（1）对活塞式滚珠螺旋摆动液压马达进行了机理研究，推导了马达运动和动力传递关系，并分析了活塞式滚珠螺旋摆动液压马达的传递效率。

　　　（2）对活塞式滚珠螺旋摆动液压马达进行了结构设计和参数计算，对主要零件进行了结构强度和刚度验算。

　　　（3）设计了以活塞式滚珠螺旋摆动液压马达的为执行机构的电液比例控制系统，计算并选择了电液比例系统的主要元件。

　  （4）绘制马达的装配结构图和零件图第2章 活塞式滚珠螺旋摆动液压马达的工作机理

2.1概述

　　　活塞式滚珠螺旋摆动液压马达为摆动马达系统的关键基本部件，需要满足驱动系统对现代高性能飞行器机载作动系统、船舶操纵、减振作动系统等的要求，因此，其结构设计必须考虑主机系统提出的体积小、重量轻、承载能力大、工作可靠和维修方便等要求。活塞式滚珠螺旋摆动液压马达由液压缸和滚珠逆螺旋机构组成。它与比例阀等组成液压比例驱动系统，设计时应考虑的问题主要为：

　　　（1）活塞式滚珠螺旋摆动液压马达的本体结构及参数的优化，主要解决的技术难点有：

　　　①扭矩重量比大；②空间尺寸限制严；③传动效率要求高；④可靠性要求高。

　　　（2）从作动器组成电液比例系统的能源利用率和静、动态品质出发，优化设计作动器的主要参数，使系统消耗功率最小，效率最高，还要保证该系统具有较宽的频带响应。

2.2活塞式滚珠螺旋摆动液压马达原理和特点

2.2.1活塞式滚珠螺旋摆动液压马达的工作原理

活塞式滚珠螺旋摆动液压马达的工作原理为：液压缸的活塞带动螺旋传动轴移动，滚珠直花键副防止螺旋传动轴转动，滚珠轴承承受轴向力与径向力，以改善滚珠螺旋套的受力状况，从而把活塞-螺旋传动轴的直线运动转换成螺旋套的转动。　　　当高压油由右端油孔进入活塞右腔，推动活塞，从而带动活塞杆、传动轴向左移。由于传动轴左部和导向固定套构成花键副，因此，传动轴只能作轴向移动、而不能作回转运动。若传动轴右部外表面和螺旋套内表面之间的螺旋滚道是右旋滚道，当传动轴向左移动时驱动螺旋套带动与之固联的前缘襟翼作顺时针转动(从摆动液压马达的左端观察)。反之，当高压油由左端油孔进入活塞左腔，则推动活塞，活塞杆和传动轴向右移动，以驱动螺旋套和襟翼翼面逆时针转动。

2.2.2 活塞式滚珠螺旋摆动液压马达的特点

　　　如前所述，活塞式滚珠螺旋摆动液压马达是将直线运动转换为旋转摆动的液压—机械复合传动机构。它由滚珠逆螺旋传动机构和活塞液压缸等部分组成。滚珠逆螺旋传动机构由滚珠直花键导轨副、滚珠螺旋传动副、滚珠卸荷副组成，包括滚珠螺旋套、滚珠直花键导向套、滚珠卸荷轴承、滚珠螺旋传动轴、以及液压油缸组件等组成。滚珠直花键导轨副是为了限制活塞带动传动轴作直线动时由螺旋副产生的转动，并起到导向作用；滚珠螺旋传动副主要是为了产生转动，达到输出扭矩的目的。这种摆动液压马达具有以下特点：

　（1）采用滚珠螺旋副将活塞及传动轴的直线运动转换为螺旋套的旋转摆动；

　（2）采用滚珠花键副为传动轴导向，平衡负载力矩，以防传动轴转动；

　（3）采用滚珠卸荷副使直旋驱动关节轴向力封闭卸荷，保证滚珠旋摆新型液压摆动马达有良好的受力特性；

　（4）采用多头滚道、大螺旋升角的螺旋机构，增大新型液压摆动马达的承载能力；

　（5）回珠方式采用同圆柱面回珠结构，减小新型液压摆动马达的径向尺寸，以适应飞机的机翼内特殊空间要求。

　（6）传动链短。活塞通过活塞杆和传动轴相联，轴向运动被直接转换为回转运动，从而驱动负载机构摆动；

　（7）各零部件受力均匀，材料利用率高，因而结构紧凑，自重小，承载能力大。在一般啮合传动中，参加啮台进行传力的只有少数几个齿，大多数齿及其相连的材料都处于待受载状态。摆动液压马达的每个传力零件及该零件的每个部分都同时承受载荷，在等强度设计原则下，基本上处于均载工作状态。这样，摆动液压马达相对于其它常见的各种传动系统单位自重所能传递的转矩最大。

参考文献

[1]电液比例阀控缸速度控制系统的建模与仿真 常钰 冯永宝 第二炮兵工程学院

[2]电液比例阀控缸位置控制系统的建模与仿真研究 马晓宏 陈冰冰 甘学辉 孙志军 上海东华大学

[3]电液比例位置控制系统建模与仿真 刘保杰 强保民 权辉 第二炮兵工程学院

[4]阀控非对称缸电液伺服系统控制研究 张炜 西安理工大学

[5]阀控非对称缸电液位置伺服系统控制的研究 刘伟奇 北京交通大学硕士学位论文

[6]阀控非对称缸的非线性建模及其反馈线性化 杨军宏 尹自强 李圣怡国防科学技术大学机电工程与自动化学院

[7]阀控非对称缸频域建模 吕云嵩 南京工程学院机械系

[8]阀控非对称缸液压系统建模研究 孟亚东 李长春 张金英 刘晓东 北京交通大学机械与电子控制工程学院

[9]非对称阀控制非对称缸的分析研究 王栋梁 李洪人 张景春 哈尔滨工业大学机电工程学院,黑龙江哈尔滨; 济南大学机械工程学院,山东济南

[10]非对称缸电液伺服系统的静态特性分析 李洪人 王栋梁 李春萍 哈尔滨工程大学机电工程学院

[11]雷天觉主编.液压工程手册[M].机械工业出版社，1996.

[12]张远祺.新型螺杆活塞式摆动马达[J].液压工业，89,No.4.

[13]成大先，机械设计手册，第四版，第4卷，化学工业出版社，2004

[14]李洪仁，液压控制系统，国防工业出版社，1987

[15] 路雨祥，液压气动技术手册，机械工业出版社，2002

[16] 控制工程基础[M]. 高等敎育出版社, 2001;

[17] 王占林，液压伺服控制[M]，北京航空学院出版社,1987;

[18] 刘兴堂，吴晓燕，现代系统建模与仿真技术，西北工业大学出版社2001;

[19] 梁锡昌，王光建，郑小光，基于螺旋机构的旋转作动器研究，航空学报，2003.03;

[20] 黄忠霖，控制系统MATLAB计算与仿真，国防工业出版社，2000;

[21] 康凤举，现代仿真技术与应用，国法工业出版社，2001[8];

[22] 程光仁，施祖康等著. 滚珠螺旋传动设计基础. 北京：机械工业出版社, 1987;

[23] 饶振纲.滚珠丝杠副及自锁装置.北京:国防工业出版社,1990;

[24] 王春行，液压伺服控制系统（修订版），机械工业出版社，1993;

[25] 曾励, 陈勇. 特殊回珠槽回珠曲线的设计[J]. 现代机械, 1993, 1: 008;

[26] 曾励, 陈芳, 张剑芳. 新型摆动液压马达的研究[J]. 现代机械, 1993, 3: 19-22;

[27] 张永皋，胡文伟，韩志军，同步PI控制系统的设计与优化，液压工业，1989(4)：2-6;

[28] 曾励.特种液压马达系统的研究及其可靠性分析[D].重庆大学硕士学位论文，1993.06；

[29] 梁锡昌、王建光、郑小光.基于螺旋机构的旋转动作器研究[J].航空学报，2003；

[30] 薛定宇.控制系统计算机辅助设计-MATLAB语言与应用.清华大学出版社，2003.06；
