摘　要

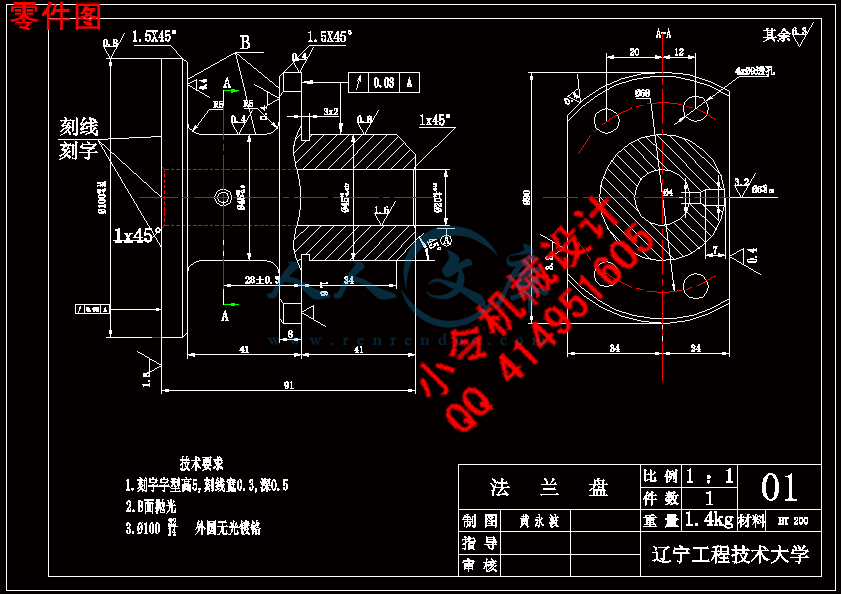

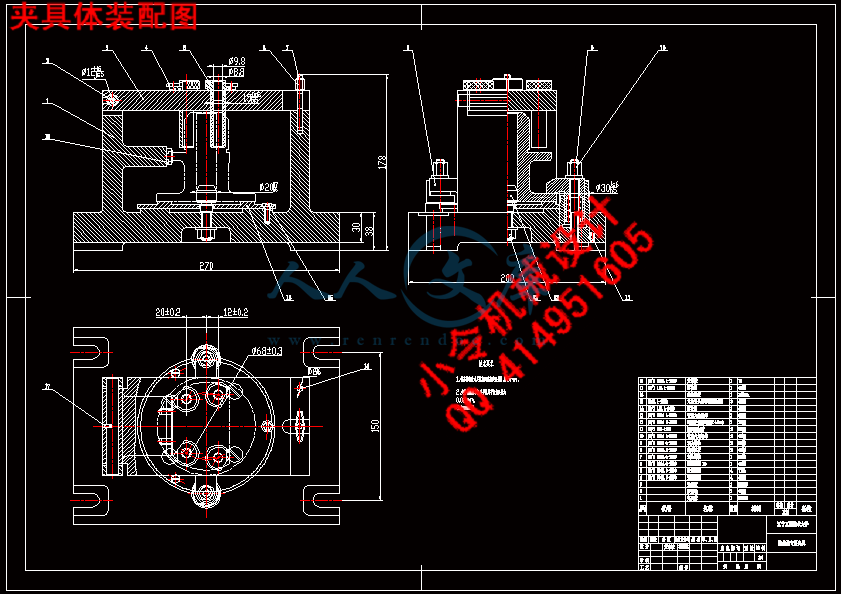

本课程设计主要内容包括法兰盘（CA6140车床）的加工工艺过程设计和钻孔的专用夹具设计，在课程设计过程中完成了零件图、毛坯图、夹具体装配图和夹具体零件图的绘制。

机械制造技术基础课程设计是在我们完成了全部基础课、技术基础课、大部分专业课之后进行的。这是我们对所学各课程的一次深入的综合性的复习，也是一次理论联系实际的训练。

能够顺利的完成这次课程设计，首先得助于冷岳峰老师的悉心指导，同学们的耐心解答。在设计过程中，缺乏实际的生产经验，导致在设计中碰到了许多的问题。但在同学们的帮助下，通过请教老师，翻阅资料、查工具书，解决设计过程中的一个又一个的问题。在此，十分感谢冷岳峰老师的细心指导，感谢同学们的互相帮助。

Abstract

The main content of the curriculum design, including flange (CA6140 lathe) the process of design and processing of drilling for fixture design, in the process of designing courses to complete parts of the map, rough map, specific folders and folders assembly specific parts of the map drawn .

Machinery manufacturing and technological foundation of our curriculum is designed to complete all the basic courses, technical basic course, after the most specialized. This is what we have learned on the course of an in-depth review of the comprehensive, is also a theory with practical training.

The successful completion of the curriculum design, first of all help in the Leng Yuefeng careful guidance of teachers, students have the patience to answer. In the design process, the lack of practical experience in the production and resulted in the design of many of the problems encountered. But with the help of students and teachers through advice, read information, search tool, the design process to solve the problems one after another. Here, Leng Yuefeng very grateful to the careful guidance of teachers, for students of helping each other.

目录

1零件工艺性分析1

1.1零件的用途1

1.2零件的技术要求1

1.3审查零件的工艺性3

2零件毛坯的确定3

2.1零件的生产类型3

2.2毛坯的种类和制造方法4

2.3零件各表面的加工方法4

2.4各工序间加工余量5

2.5 确定毛坯尺寸8

3 机械加工工艺规程设计8

3.1 拟定工艺路线8

3.1.1 定位基准的选择8

3.1.2 工序顺序的安排9

3.2 4-切削用量的计算10

3.2.1 钻孔工步切削用量的计算10

3.2.2 绞孔工步工步切削用量的计算11

3.3 4-基本工时的计算11

3.3.1基本时间的计算11

3.3.2 辅助时间的计算12

3.3.3 其他时间的计算12

3.3.4 单件时间的计算12

3.4 制订4-工序卡片13

4 4-孔的专用机床夹具设计13

4.1定位方案的设计13

4.2定位误差分析与计算14

4.2.1 定位元件尺寸公差的确定14

4.3导向元件设计15

4.3.1钻套高度和排屑间隙15

4.4夹紧装置的设计15

4.5夹具结构设计及操作简要说明16

5 方案综合评价与结论16

6体会与展望17

参考文献18

1零件工艺性分析

1.1零件的用途

CA6140卧式车床上的法兰盘，为盘类零件，用于卧式车床上。车床的变速箱固定在主轴箱上，靠法兰盘定心。法兰盘内孔与主轴的中间轴承外圆相配，外圆与变速箱体孔相配，以保证主轴三个轴承孔同心，使齿轮正确啮合。主要作用是标明刻度，实现纵向进给。

1.2零件的技术要求

法兰盘属于盘类零件，材料为HT200，毛坯制造完成后需进行时效处理，硬度要求为HBS187。

法兰盘共有三组加工表面，他们之间有一定的位置要求。现分述如下：

以45外圆为中心的加工表面，这一组加工表面包括：45 外圆，右端面及倒角；45外圆，过渡圆角；内孔及其左右端倒角。

以和外圆为中心的加工表面，这一组加工表面包括：端面，外圆，左右端面，倒角；切槽3×2；外圆，左端面；外圆右端面，过渡圆角。

以孔为中心的加工表面，这一组加工表面包括：外圆的左右侧面；孔；4-孔。
