首页 人人文库网 > 图纸下载 > 毕业设计 > CA6140车床拨叉[831005] 机械加工工艺和钻Φ22花键孔夹具设计[版本1]全套6张CAD图纸 工序卡片 说明书【三维额外购】
零件图.dwg
零件图.dwg

CA6140车床拨叉[831005] 机械加工工艺和钻Φ22花键孔夹具设计[版本1]全套6张CAD图纸 工序卡片 说明书【三维额外购】

收藏

压缩包内文档预览：
预览图
编号：294400    类型：共享资源    大小：452.88KB    格式：RAR    上传时间：2014-07-01 上传人：好资料QQ****51605 IP属地：江苏
20
积分
举报
举报 版权申诉
版权申诉 word格式文档无特别注明外均可编辑修改；预览文档经过压缩，下载后原文更清晰！ 立即下载
关 键 词：
22 花键 夹具 版本
资源描述：



【温馨提示】 购买原稿文件请充值后自助下载。

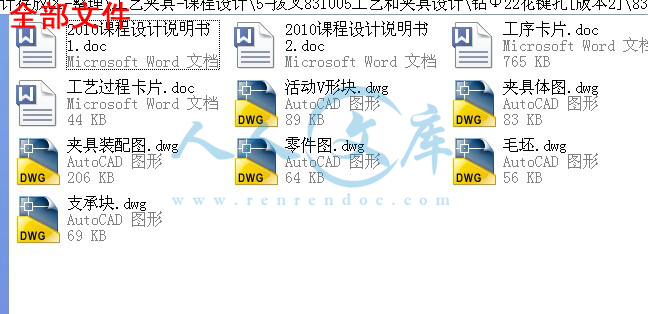

[全部文件] 那张截图中的文件为本资料所有内容，下载后即可获得。


预览截图请勿抄袭，原稿文件完整清晰，无水印，可编辑。

有疑问可以咨询QQ：414951605或1304139763



 目      录

第1章  零件的分析……………………………………………………… 1

1.1 零件的功用及结构分析…………………………………………..1

1.2 零件的工艺分析…………………………………………………..1

第2章  零件机械加工工艺规程设计………… …………………………2

2.1 毛坯的选择………………………………………  ……………..2

2.2 基准的选择………………… ……………… …………………  2

2.3 工艺路线的拟定…………………………………………… …… 2

 2.3.1表面加工方法及加工方案的确定

 2.3.2加工顺序的确定

2.4 加工余量、工序尺寸及其公差的确定…………………………  2

2.5 切削用量及工时定额的确定……………………………………  3

第3章 钻扩孔Φ20工序夹具设计………………………………………  12

3.1 任务的提出………………………………………………………  12

3.2 定位方案及定位装置的设计计算………………………………  12

 3.2.1定位方案的确定

 3.2.2定位元件及装置设计

 3.2.3定位误差的分析计算

3.3 导引元件设计……………………………………………………  13

3.4 夹紧方案及装置的设计计算……………………………………  13

 3.4.1夹紧方案的确定

 3.4.2夹紧力大小的分析计算

 3.4.3夹紧机构及装置设计

3.5 连接元件及夹具体设计………………………………………….  14

3.6 夹具操作及维护简要说明……………………………………….  14

参考文献……………………………………………………………………  15

附录Ⅰ 机械加工工艺过程卡片…………………………………………..…16

附录Ⅱ 机械加工工序卡片………………………………..…………………17




========================================

有疑问可以咨询QQ：414951605或1304139763


以下提供三维装配图截图，购买可以得到 组成装配图上零件的所有三维源文件，

此三维源文件请联系QQ单独购买获得


内容简介：
燕山大学机械加工工序卡片产品型号CA6140零件图号产品名称车床零件名称拨叉共 页第 页车间工序号工序名称材料牌号4钻扩孔22HT200毛坯种类毛坯外形尺寸每毛坯件数每台件数铸件设备名称设备型号设备编号同时加工件数立式钻床Z5251夹具编号夹具名称切削液工位器具编号工位器具名称工序工时/分准终单件工步号工步内容工艺设备主轴转速切削速度进给量切削深度进给次数工步工时r/minm/minmm/rmm机动辅助1钻20孔Z525立式钻床272170.811010.569min2扩孔钻22孔Z525立式钻床272170.81110.569min设计 王树森日期2010.7.14审核日期会签日期燕山大学机械加工工艺过程卡片产品型号零件图号产品名称CA6140车床拨叉零件名称共 页 第 页材料牌号HT200毛坯种类铸件毛坯外形尺寸89X102.5每毛坯件数每台件数备注序号工序名称工序内容车间工段设备工艺装备工时夹具刀具量具准终单件1粗铣端面BX62w卧式万能铣床 端铣刀2粗铣端面AX62w卧式万能铣床端铣刀3精铣端面AX62w卧式万能铣床端铣刀4钻、扩花键底孔 Z525立式钻床麻花钻5锪两端面15倒角Z525立式钻床专用刀具6拉花键L6101卧式内拉床花键拉刀7粗铣削C面、8+0.030mm的槽X62w卧式万能铣床端铣刀8铣削18+0.0120mm的槽X62w卧式万能铣床端铣刀设计王树森日期10.7.14审核日期会签日期1燕山大学课 程 设 计 说 明 书题目： “拨叉”机械加工工艺规程及“钻22的孔” 夹具设计学院（系）：里仁学院机械系 年级专业： 07级机制 学 号： 071101011116 学生姓名： 王树森 指导教师： 鹿玲 教师职称： 燕山大学课程设计（论文）任务书院（系）：机械工程系 基层教学单位：机械制造研究所 学 号071101011116学生姓名王树森专业（班级）07机制1设计题目“拨叉”机械加工工艺规程及“钻攻2-M8螺纹孔” 夹具设计设计技术参数1.年生产纲领： 5000件 2.加工要求：见零件图设计要求 1.工艺规程必须保证加工质量和生产率要求，合理可行。2.夹具设计要保证加工精度，并定位合理、夹紧可靠、操作简便；尽量采用机动夹紧、多件夹紧等。3.设计图纸及说明书符合规范。工作量零件图 1张（A3/A4）毛坯图 1张（A3/A4）夹具结构装配图 1张（A1/A0）机械加工工艺过程卡片及工序卡片 1套课程设计说明书 1份（不少于5千字）工作计划第1周 抄画零件图，完成机械加工工艺规程设计及毛坯图。第2周 进行夹具设计及计算，完成结构草图。第3周 完成夹具装配图，编写课程设计说明书，答辩。参考资料机械制造工艺学课程设计指导书机械制造工艺手册机床夹具设计图册机床夹具设计手册机械零件设计手册指导教师签字基层教学单位主任签字说明：此表一式四份，学生、指导教师、基层教学单位、系部各一份。 年 月 日燕山大学课程设计评审意见表指导教师评价：（1）工艺规程设计及毛坯图 优秀， 良好， 中等， 一般， 较差（2）夹具结构设计及分析计算 优秀， 良好， 中等， 一般， 较差（3）夹具装配图及说明书 优秀， 良好， 中等， 一般， 较差（4）出勤、平时表现及独立设计能力 优秀， 良好， 中等， 一般， 较差 成绩： 指导教师： 年 月 日答辩小组评价：（1）表达能力： 优秀， 良好， 中等， 一般， 较差（2）回答问题： 优秀， 良好， 中等， 一般， 较差（3）设计质量： 优秀， 良好， 中等， 一般， 较差成绩： 评阅人： 年 月 日课程设计总成绩：答辩小组成员签字：年 月 日 目 录第1章 零件的分析 11.1 零件的功用及结构分析.11.2 零件的工艺分析.1第2章 零件机械加工工艺规程设计 22.1 毛坯的选择 .22.2 基准的选择 22.3 工艺路线的拟定 2 2.3.1表面加工方法及加工方案的确定 2.3.2加工顺序的确定 2.4 加工余量、工序尺寸及其公差的确定 22.5 切削用量及工时定额的确定 3第3章 钻扩孔20工序夹具设计 123.1 任务的提出 123.2 定位方案及定位装置的设计计算 12 3.2.1定位方案的确定 3.2.2定位元件及装置设计 3.2.3定位误差的分析计算3.3 导引元件设计 133.4 夹紧方案及装置的设计计算 13 3.4.1夹紧方案的确定 3.4.2夹紧力大小的分析计算 3.4.3夹紧机构及装置设计3.5 连接元件及夹具体设计. 143.6 夹具操作及维护简要说明. 14参考文献 15附录 机械加工工艺过程卡片.16附录 机械加工工序卡片.17燕 山 大 学 课 程 设 计 说 明 书 机械制造工艺学 课程设计说明书设计题目 设计“CA6140车床831005（第2组）拨叉”零件的机械加工工艺及工艺设备机械制造工艺学课程设计任务书题目: 设计”CA6140车床拨叉”零件的机械加工工艺规则及工艺装备内容：1.零件图 1张 2.毛坯图 1张 3. 机械加工工艺过程综合卡片 1张 4. 结构设计装配图 1张 5. 结构设计零件图 1张 6. 课程设计说明书 1份 指导教师 ：刘念聪学 号 ：2200551050105学 生 ：欧果 200712一、零件的分析（一） 零件的作用题目所给的零件是CA6140车床的拨叉。它位于车床变速机构中，主要起换档，使主轴回转运动按照工作者的要求工作，工作过程：拨叉零件是在传动系统中拨动滑移齿轮，以实现系统调速，转向。其花键孔25mm通过与轴的配合来传递凸轮曲线槽传来的运动，零件的两个叉头部位与滑移齿轮相配合。（二） 零件的工艺分析CA6140车床共有两处加工表面，其间有一定位置要求。分述如下：1， 零件孔22mm的上下加工表面及花键孔25mm这一组加工表面包括：孔22mm的上下加工表面，孔22mm的内表面，有粗糙度要求为Ra小于等于6.3um，25mm的六齿花键孔，有粗糙度要求Ra小于等于3.2um，扩两端面孔，有粗糙度要求Ra=6.3um;加工时以上下端面和外圆40mm为基准面，有由于上下端面须加工，根据“基准先行”的原则，故应先加工上下端面（采用互为基准的原则），再加工孔22mm, 六齿花键孔25mm和扩孔；2， 孔22mm两侧的拨叉端面这一组加工表面包括：右侧距离18mm的上下平面，Ra=3.2um，有精铣平面的要求，左侧距离为8mm的上下平面，Ra=1.6um，同样要求精铣；加工时以孔22mm，花键孔25 mm和上下平面为基准定位加工；根据各加工方法的经济精度及一般机床所能达到的位置精度，该零件没有很难加工的表面尺寸，上述表面的技术要求采用常规加工工艺均可以保证，对于这两组加工表面而言，可以先加工其中一组表面，然后借助于专用夹具加工另一组表面，并且保证它们的位置精度要求（三） 零件的尺寸图 二、 工艺规程设计(一)确定毛坯的制造形式1：零件材料为HT200。考虑零件在机床运行过程中所受冲击不大，零件结构又比较简单，故选择铸件毛坯。2：已知零件的生产纲领是20000件每年,故查表（15-2），可确定其为大批生产，初步确定工艺安排的基本倾向为：加工过程划分阶段，工序适当集中，加工设备主要以通用设备为主，采用专用夹具，这样投资较少，投产快生产率较高，转产较容易。3：根据零件的材料确定毛坯为铸件，材料为HT200，毛坯的铸造方法为金属模机械造型（表15-4），铸件尺寸公差等级为CT9级（表15-5）（二）基面的选择基面选择是工艺规程设计中的重要工作之一。基面选择得正确与合理可以使加工质量得到保证，生产率得以提高。（1）粗基准的选择。对于零件而言，尽可能选择不加工表面为粗基准。而对有若干个不加工表面的工件，则应以与加工表面要求相对位置精度较高的不加工表面作粗基准。根据这个基准选择原则，现选取22孔的不加工外轮廓底面作为粗基准，利用圆柱来定位，另外四爪握住两边来限制六个自由度，达到完全定位,然后进行铣削。（2）精基准的选择。主要应该考虑基准重合的问题。当设计基准与工序基准不重合时，应该进行尺寸换算。（三）制定工艺路线制定工艺路线，在生产纲领确定的情况下, 根据零件的几何形状、尺寸精度及位置精度等技术要求来制定工艺路线。可以考虑采用万能性机床配以专用工卡具,并尽量使工序集中来提高生产率。除此之外，还应当考虑经济效果，以便使生产成本尽量下降。1.工艺路线方案工序一 铸坯。工序二 粗铣圆柱底面。工序三 钻圆柱成20的孔。工序四 扩铰孔20到22。工序五 粗车圆柱孔口斜度为20度。工序六 粗铣右槽1侧平面和高度为8mm（见图）,粗铣高度为18mm的左槽2（见图）。工序七 精铣槽1的上下面和和里面、侧面，精洗槽2的上下面和里面。工序八 拉销孔22成花键。工序九 去毛刺。工序十 检验。工序号工序内容定位基准01铸件02粗铣下端面孔的外圆，上端面03钻孔孔的外圆，下端面04扩孔22孔的外圆，下端面05车倒角，角度为20度孔的上下端面06铣左边键槽，铣右边键槽孔，下端面07精铣左右两槽孔，下端面08拉花键槽孔的外圆，下端面9去毛刺10终检2，选择机床（1） 工序一，工序五，工序七均为铣表面，可用XA5032铣床。（2） 工序三为钻孔，扩孔工艺，可采用摇臂钻床Z305B。（3） 工序八为拉花键，采用普通拉床。 ( 4 ) 工序六用车床。3，选择夹具:每个工序都可以采用专用的夹具,夹具后面再设计。4，选择刀具:在铣床上用高速钢立铣刀，铣上下两槽用三面刃铣刀，在车床上选普通车刀，内拉床选矩形齿花键拉刀5，选择量具:精度要求较高的可用内径千分尺量程50125，其余用游标卡尺分度值为0.02（四）机械加工余量、工序尺寸及毛皮尺寸的确定”CA6140车床拨叉”；零件材料为HT200，硬度190210HB，生产类型大批量，铸造毛坯。据以上原始资料及加工路线，分别确定各加工表面的机械加工余量、工序尺寸及毛坯尺寸如下：1. 查机械制造工艺设计简明手册（以下称工艺手册铣削加工余量为：粗铣 2-4mm半精铣 1-2mm精铣 0-1mm2. 圆柱（40用铸成）内孔22用钻和扩成，加工余量：扩孔 1.2mm3粗车加工余量： 粗 车 1.2mm 半精车 0.8mm4右凹槽:对于右凹槽的加工，由于事先未被铸出，要满足其槽的深度先需要粗铣，现确定其加工余量取8mm。为了保证槽两边的表面粗糙度和槽的水平尺寸的精度要求，需要进行精铣槽的两侧面,加工余量取0.5mm。5.左凹槽:由于此平面没有加工，只加工平面的凹槽，其基本尺寸为槽宽 (精度较高，IT6级)，槽的深度为15，可事先铸出该凹槽，该槽的三个表面的粗糙度都为，在粗铣后精铣能达到粗糙度要求。6.孔：钻孔其尺寸为20mm，加工余量取2mm,扩孔钻，保留0.5mm的拉刀加工余量。孔里的花键槽用组合装配式拉刀成型式的加工方式一次拉出。7，其他尺寸直接铸造得到由于本设计规定的零件为大批量生产，应该采用调整加工。因此在计算最大、最小加工余量时应按调整法加工方式予以确认。（五）确立切削用量及基本工时工序一 毛坯工序 用铸造尺寸如毛坯图（CAD毛坯图）工序二 铣圆柱下面1. 加工条件工件材料：HT200,b =0.16GPa HB=190241,铸造。加工要求：粗铣铸件圆柱下面。机床：铣床，XA5032卧式铣床。刀具：硬质合金钢端铣刀,牌号YG6。铣削宽度ae=40mm,深度apPcc。故校验合格。最终确定 ap=1.3mm，nc=475r/min,Vfc=475mm/s，V c=119.3m/min，f z=0.16mm/z。6）计算基本工时tmL/ Vf=(40+40)/475=0.168min。工序三 以22孔底面为精基准，钻、扩22孔。 1. 选择钻头 选择高速钢麻花钻钻头，粗钻时do=20mm，钻头采用双头刃磨法，后角o12，二重刃长度b=2.5mm,横刀长b=1.5mm,宽l=3mm,棱带长度 2.选择切削用量 （1）决定进给量查切 ，所以， 按钻头强度选择 按机床强度选择最终决定选择机床已有的进给量 经校验 校验成功。 （2）钻头磨钝标准及寿命后刀面最大磨损限度（查切）为0.50.8mm，寿命（3）切削速度查切 修正系数 故。查切机床实际转速为故实际的切削速度（4）校验扭矩功率 所以 故满足条件，校验成立。3.计算工时T=L/nf=65/272*1.45=0.163min 4 .扩孔的切削用量如下：扩钻： 工序五 以22孔底面为精基准，倒20度角，用普通车床。工序六 以20孔为精基准，粗铣两槽的三个端面，保证槽1，槽2上下面粗早粗糙度小于3.2。1. 加工条件 粗铣上平面的槽，精铣上平面的槽两侧(1)粗铣上平面的槽： 由机械手册可以直接查出铣削速度： 采用错齿三面刃铣刀，。则计算工时(2)精铣上平面的槽两侧： 由于是精加工铣削速度放大30，其值： 采用错齿三面刃铣刀，则：计算工时2， 粗铣下平面的槽，精铣下平面的槽的三个面(1)粗铣下平面的槽： 由机械手册可以直接查出铣削速度：采用镶齿三面刃铣刀，。则计算工时(2)精铣下平面的槽的三个面： 由于是精加工铣削速度放大30，其值： 采用镶齿三面刃铣刀，。则计算工时工序八 拉销花键 用拉刀拉销花键单面齿升：根据有关手册，确定拉花键时花键拉刀的单面齿升为0.06mm，拉削速度拉刀同时工作齿数切削工时花键孔的工序尺寸：加工表面加工内容加工余量精度等级表面粗糙度工序尺寸25mm拉花键1.8mmCT86.4um24.8mm铰孔0.2mm3.2um25mm工序九 去毛刺工序十 检查。其余几步数据见工艺卡片。第1章 零件的分析1.1 零件的功用及结构分析：CA6140拨叉位于车床变速机构中，主要起换档，使主轴回转运动按照工作者的要求进行工作。宽度为18+0.0120mm的槽尺寸精度要求很高，因为在拨叉拔动使滑移齿轮时如果槽的尺寸精度不高或间隙很大时，滑移齿轮得不到很高的位置精度。所以，宽度为18+0.0120mm的槽和滑移齿轮的配合精度要求很高。1.2零件的工艺分析：CA6140拨叉共有两组加工表面。1以花键孔的中心线为基准的加工面这一组面包括25+0.230的六齿矩形花键孔、22+0.280花键底孔两端的2*15倒角和距中心线为27的平面。2以工件右端面为基准的8+0.030 的槽和18+0.120的槽经上述分析可知， 对于两组加工表面，可先加工其中一组表面，然后借助于专用夹具加工另一组表面。第2章 钻扩孔20零件机械加工工艺规程设计2.1 毛坯的选择零件材料HT200、考虑到此零件的工作过程中并有变载荷和冲击性载荷，因此选用铸件，以使金属纤维尽量不被切断，保证零件的工作可靠。由于生产纲领为中批生产而且零件的尺寸并不很大，故可采取金属型浇注。经查机械制造工艺设计简明手册（以下简称工艺手册）表1.3-1、表2.2-1表2.2-4以及图2.2-1取等级为2级精度底面及侧面浇注确定待加工表面的加工余量为2.50.8。2.2 基准的选择1粗基准的选择：根据不能重复的原则，先以零件的A面为粗基准，再以B面为粗基准 2精度基准的选择：为保证定位基准和工序基准重合，以零件的A面为精基准。2.3 工艺路线的拟定工序：1粗铣端面B。以A面为粗基准。选用X62w卧式万能铣床2粗铣端面A。以B面为粗基准。选用X62w卧式万能铣床3精铣端面A。以B面为粗基准。选用X62w卧式万能铣床4钻、扩花键底孔。以A面为精基准。选用Z525立式钻床5锪两端15倒角。 以40圆柱面为粗基准。选用Z525立式钻床6拉花键。以A面为基准，选用L6106卧式内拉床。7铣削槽C面、8+0.030的槽。以花键的中心线及A面为基准。选用X62W卧式铣床加专用夹具。8铣削18+0.0120的槽。以花键的中心线及A面为基准。选用X62W卧式铣床加专用夹具。2.4 加工余量、工序尺寸及其公差的确定CA6140的拨叉材料为HT200。毛坯重量为1.0 ，铸铁硬度160（HBS），生产类型为中批量生产，采取金属型浇注。根据上述的原始资料加工工艺，分别确定各个加工表面的机械加工余量，工序尺寸及毛坯尺寸如下：1、A面的加工余量 此工序分2个工步。1粗铣A面 2精铣A面。精铣加工余量为0.2；粗铣加工余量为2.32、B面的加工余量B面要为加工A面做粗基准，之前先粗铣一下，加工余量为0.50.1。3、矩形花键底孔及花键的加工余量及工序尺寸矩形花键底孔毛坯为实心，无孔。孔的加工精度要求介于IT7和IT8之间，根据工艺手册表2.3-8确定加工余量和工序尺寸为：钻20：加工余量2Z =20；工序尺寸是20+0.21扩21：加工余量2Z =2；工序尺寸是22+0.283、C面的加工余量 此工序分2个工步。1粗铣C面 2精铣C面。精铣加工余量为0.2；粗铣加工余量为2.32.5 切削用量及工时定额的确定工序1粗铣端面B加工材料HT200,硬度160HBS，铸件，有外皮加工尺寸宽度40，长度40加工要求用标准镶齿圆柱铣刀粗铣，加工余量为0.50.1，需切削液冷却机床X62w卧式万能铣床刀具根据切削用量简明手册（以下简称切削手册）中的表3.1、表3.2、表3.9可知铣刀直径，齿数，前角6，后角121、计算切削用量（1）决定铣削宽度：由于加工余量不大，故可在一次走刀内切完，则（2）决定每齿进给量：根据X62w卧式万能铣床说明书，其功率为7.5kW,中等系统刚度。根据切削手册表3.3，现取。（3）选择铣刀磨钝标准及刀具寿命：根据切削手册表3.7，铣刀刀齿后刀面最大磨损量为0.8，镶齿铣刀（），刀具寿命（表3.8）（4）决定切削速度和每分钟进给量：切削速度可根据切削手册表3.27中的公式计算，也可直接由表中查出。根据表3.11，当，/z时，m/min，r/min，/min。各修正系数为： 故 根据切削手册表3.30 X62w卧式万能铣床说明书，选择，。因此实际切削速度和每齿进给量为2、计算基本工时式中，。根据表3.25，入切量及超切量，则，故工序2粗铣端面A加工材料HT200,硬度160HBS，铸件，有外皮加工尺寸宽度40，长度49.5加工要求用标准镶齿圆柱铣刀粗铣，加工余量为2.3，需切削液冷却机床X62w卧式万能铣床刀具根据切削手册中的表3.1、表3.2、表3.9可知铣刀直径，齿数，前角6，后角121、计算切削用量（1）决定铣削宽度：由于加工余量不大，故可在一次走刀内切完，则（2）决定每齿进给量：根据X62w卧式万能铣床说明书，其功率为7.5kW,中等系统刚度。根据切削手册表3.3，现取。（3）选择铣刀磨钝标准及刀具寿命：根据切削手册表3.7，铣刀刀齿后刀面最大磨损量为0.8，镶齿铣刀（），刀具寿命（表3.8）（4）决定切削速度和每分钟进给量：切削速度可根据切削手册表3.27中的公式计算，也可直接由表中查出。根据表3.11，当，/z时，m/min，r/min，/min。各修正系数为： 故 根据切削手册表3.30 X62w卧式万能铣床说明书，选择，。因此实际切削速度和每齿进给量为2、计算基本工时式中，。根据表3.25，入切量及超切量，则，故工序3精铣端面A加工材料HT200,硬度160HBS，铸件，无外皮（经过粗加工）加工尺寸宽度40，长度49.5加工要求用标准镶齿圆柱铣刀精铣，加工余量为0.2，需切削液冷却机床X62w卧式万能铣床刀具根据切削手册中的表3.1、表3.2、表3.9可知铣刀直径，齿数，前角6，后角121、计算切削用量（1）决定铣削宽度：由于加工余量不大，故可在一次走刀内切完，则（2）决定每齿进给量：根据X62w卧式万能铣床说明书，其功率为7.5kW,中等系统刚度。根据切削手册表3.3，现取，齿数，所以（3）选择铣刀磨钝标准及刀具寿命：根据切削手册表3.7，铣刀刀齿后刀面最大磨损量为0.3，镶齿铣刀（），刀具寿命（表3.8）（4）决定切削速度和每分钟进给量：切削速度可根据切削手册表3.27中的公式计算，也可直接由表中查出。根据表3.11，当，/z时，m/min，r/min，/min。各修正系数为： 故 根据切削手册表3.30 X62w卧式万能铣床说明书，选择，。因此实际切削速度和每齿进给量为2、计算基本工时式中，。根据表3.25，入切量及超切量，则，故工序4钻、扩花键底孔（）钻20孔加工材料HT200,硬度160HBS，铸件加工要求孔径，孔深86，通孔。精度H12H13机床Z525立式钻床刀具高速钢麻花钻头，其直径。根据切削手册表2.1、表2.2，钻头几何形状：双锥修磨横刀，1、计算切削用量（1）决定进给量1）按加工要求决定进给量：根据切削手册表2.7，当加工要求为H12H13精度，灰铸铁的强度,时，。由于，故应乘孔深修正系数，则2）按钻头强度决定进给量：根据切削手册表2.8，当硬度是160HBS，钻头强度允许的进给量。3）按机床进给机构强度决定进给量：根据切削手册表2.9，当强度，机床进给机构允许的轴向力为8330N（Z525钻床允许的轴向力为8830N，见表2.35）时，进给量。从以上三个进给量比较，可以看出，受限值得进给量是工艺要求，其值是。根据Z525钻床说明书，选择由于是加工通孔，为了避免孔即将钻穿时钻头容易折断，故宜在空即将钻穿时停止自动进给而采用手动进给。机床进给机构强度也可根据初步确定的进给量查出轴向力再进行比较来校验。由切削手册表2.19可查出钻孔时的轴向力，当，轴向力。轴向力的修正系数，所以。根据Z525钻床说明书，机床进给机构强度允许的最大轴向力，由于，故可用。（2）决定钻头磨顿标准及寿命：由切削手册表2.12可知，当时，钻头后刀面最大磨损量取为0.8，寿命。（3）决定切削速度：由切削手册表2.15可知，。切削速度的修正系数为：，故根据Z525钻床说明书。可考虑选择，但因所选转数较计算转数为高，会使刀具寿命下降，故可将进给量降低一级，即取，也可选择较低一级转数，仍用，比较这两种选择方案：方案一：，方案二：，因为方案一的乘积较大，基本工时较少，故方案一较好。这时，。2、计算基本工时式中，入切量及超切量由切削手册表2.29查出，则，故（）扩22孔刀具直径；刀具几何参数同上。由于两孔直径相差不大，为了节省停车和调换走刀量等辅助时间，n和f都不变，所以同上，工序5锪两端面15倒角本工序采用专用刀具，锪钻时与上一道工序的n和f都不变，所以同上一道工序，。工序6拉花键单面齿升：根据有关手册，确定拉花键孔时花键拉刀的单面齿为0.06mm,拉削速度 切削工时 式中：单面余量1.5(由22拉削到25)拉削表面长度，86mm考虑校准部分的长度系数，取1.2考虑机床返回行程系数，取1.4 拉削速度（m/min）拉刀单面齿升拉刀同时工作齿数，（拉刀齿距）拉刀同时工作齿数：基本工时 第3章 钻扩22+0.28工序夹具设计3.1 任务的提出为了提高劳动生产率，保证加工质量，降低劳动强度，需要设计专用夹具经过与指导老师协商，决定设计第3道工序钻、扩花键底孔的立式钻床夹具。本夹具将用于Z525立式钻床。刀具为高速钢麻花钻头，来对工件进行加工。本夹具主要用来钻扩22+0.28，由于采用高速钢麻花钻头，一次切削，所以主要应该考虑如何提高劳动生产率，降低劳动强度3.2 定位方案及定位装置的设计计算3.2.1定位方案的确定根据加工工序及零件图可知，要加工22+0.28，要确保所加工的孔和毛坯圆柱的同轴度问题，即定心。在垂直于加工方向上，不能产生移动和转动。沿加工方向上，由于40外圆有一部分与肋板相交，不为规则外圆柱面，形状特殊，所以也得限制其沿加工方向的移动和转动。最终采取的定位方位为工件以40外圆柱面和端面A定位基准，在V形块和支撑板上实现五点定位。用快速螺旋夹紧机构推动V形块压头夹紧工件。满足六点定位原理，限制了工件6个自由度，属于完全定位。3.2.2定位元件及装置设计定位元件的选择，包括其结构尺寸形状及布置形式等，主要决定于工件的加工要求、工件定位基准和外力的作用状况。根据加工工序和零件图可知，以外圆柱面定位采用固定V形块，其对中性好，能使工件的定位基准轴线在V形块两斜面的对称平面上，而不受定位基准直径误差的影响，并且安装方便。选用活动V形块，可用于夹紧机构中，起到取消一个自由度的作用。用支承板对端面A底面定位。支承板用螺钉紧固在夹具体上。但考虑到加工工序，采用两块扇形支承板同心相对固定。装配后，应磨平工作表面，以保证等高性。3.2.3定位误差的分析计算使用夹具时，加工表面的位置误差与夹具在机床上的对定及工件在夹具中的定位密切相关。由于工件定位所造成的加工表面相对其工序基准的位置误差成为定位误差。在加工时，夹具相对刀具及切削成形运动的位置，经调定后不再变动，因此可以认为加工表面的位置是固定的。在这种情况下，加工表面对其工序基准的位置误差，必然是工序基准的位置变动所起的。所以，定位误差也就是工件定位时工序基准（一批工件的）沿加工要求方向上的位置的最大变动量，即工序基准位置的最大变动量在加工尺寸方向上的投影。根据金属切削机床夹具设计手册表3-1,“V形块的尺寸及定位误差的计算”可知，常用的V形块工作角度为90。由定位误差公式（其中D定位圆直径的中间尺寸，d定位圆直径的最小值）得3.3 引导元件设计引导装置是在钻、镗类机床上加工孔和孔系时做刀具导向用。借助于引导元件可提高
