本田CR-V分动器设计【汽车车辆类优秀机械毕业设计】

【word+9张CAD图纸全套】【36页@正文17000字】【任务书+开题报告+成绩评定表+优秀毕业设计推荐表+题目审定表+答辩评分表+评阅人评分表+指导教师评分表+中期检查表+外文翻译】【详情如下】

08.成绩评定表.doc

刘娜-01 题目审定表.doc

刘娜-02 任务书.doc

刘娜-03开题报告.doc

刘娜-04 中期检查表.doc

刘娜-05 指导教师评分表.doc

刘娜-06 评阅人评分表.doc

刘娜-07 答辩评分表.doc

刘娜-09 优秀毕业设计推荐表.doc

刘娜-10 封皮.doc

刘娜-说明书封皮.doc

刘娜-说明书摘要.doc

刘娜-说明书目录.doc

刘娜说明书封皮中文.doc

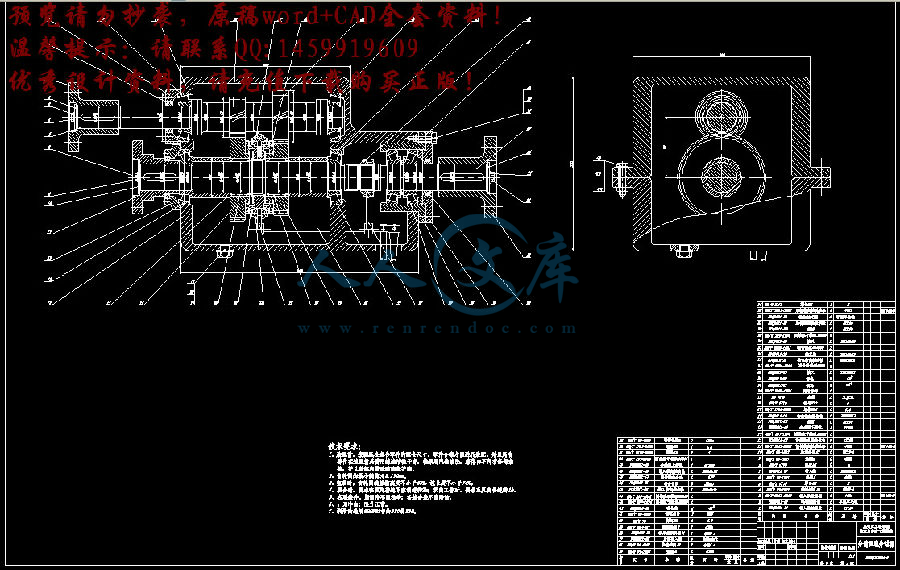

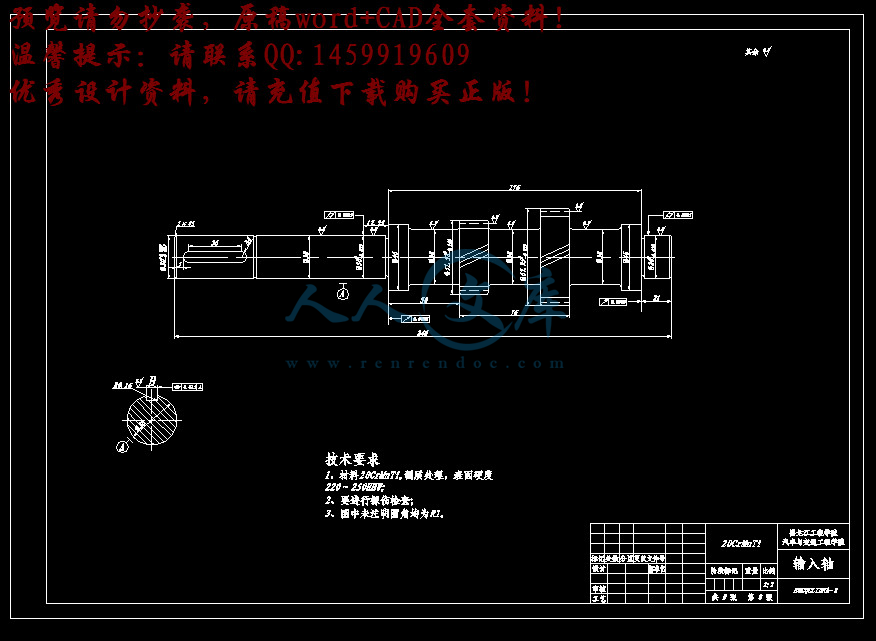

图纸总汇9张.dwg

正文.doc

毕业设计（论文）任务书

题目名称CR-V轿车分动器设计

一、设计（论文）目的、意义

现代多轴驱动车辆（如越野汽车）越来越受到人们的欢迎，使之得到广泛的普及。而分动器是多轴驱动车辆传动系统中的关键部件，其质量和性能直接影响到传动效果和整车的动力性能。因此要使多轴驱动车辆有较强的综合性能就要对其匹配传动性能好的分动器。本项目研究的基本思路是根据所给的参数设计出基本结构和转矩分配比合理，传动性能和散热性能较好的分时四驱分动器，并对其进行检测。

二、设计（论文）内容、技术要求（研究方法）

设计内容:

1、分动器结构方案的设计：能够实现传动方案合理、齿轮安排紧凑、换挡形式简单的结构。

2、分动器主要参数的选择：选择即能使结构紧凑又能符合传动性能的中心距和分配合理的

转矩。

3、分动器齿轮参数的设计：设计齿轮各参数合理、各档齿轮齿数分配合理的分动器齿轮，

  使之能够实现换挡平顺。

4、分动器的检测：是所设计的分动器能够符合所给的参数并实际检测合格。

5、撰写设计说明书。

  研究方法:

      通过对收集到得各种有关分时分动器的参考资料的查阅，首先要掌握分动器的功用、主要

结构形式和工作原理等。然后根据所给参数设计分动器的结构和主要参数并根据实际情况对其进行检测。

三、设计（论文）完成后应提交的成果：

1、设计说明部分：

 （1）毕业设计计算说明书（15000字）

2、设计图纸：

CAD零件图和装配图（折合零号图至少三张）

四、设计（论文）进度安排：

（1） 第1周( 2月28日~3月6日)：查阅参考资料，收集相关技术资料，确定设计分动器主要技术参数，了解分动器的功能、主要结构形式和工作原理。

（2） 第2周( 3月7日~3月13日)：结合任务书制定设计方案，撰写开题报告。

（3） 第3周(3月14日~3月20日)：查找相关设计资料或手册，分析并确定分时四驱分动器的具体结构形式，主要零部件及相互位置关系。

（4） 第4周( 3月21日~3月27日)：根据给定的设计参数，按照有关的设计要求和顺序进行具体结构尺寸参数计算及其他有关参数的选配。

（5） 第5周(3月28日~4月3日)： 绘制二维装配图。

（6） 第6周(4月4日~4月10日)：继续绘制二维装配图。要求设计完整正确，图纸能够完整表达所设计总成或零部件的结构特点

（7） 第7周(4月11日~4月17日)：绘制二维部分零件图

（8） 第8周(4月18日~4月24日)：接受中期检查。

（9） 第9周(4月25日~5月1日)：对中期检查的不足之处进行修改。

（10）第10周(5月2日~5月8日)：对设计草图进行修改，绘制三维零件图并进行装配

（11）第11周(5月9日~5月15日)：进行相关校核。

（12）第12周( 5月16日~5月22日)：完成设计图纸及说明书初稿。

（13）第13周( 5月23日~5月29日)：说明书及图纸送审，根据审阅老师意见进行修改。

（14）第14周( 5月30日~6月5日)：预答辩。

（15）第15周( 6月6日~6月12日)：修改预答辩中发现的问题准备答辩。

（16）第16周( 6月13日~6月19日)：修改预答辩中发现的问题准备答辩。

（17）第17周( 6月20日~6月26日)：答辩。

五、主要参考资料

[1] 洪福生．国外越野车发展新动态．汽车与配件，1996．24

[2] 庄继德．汽车系统工程．北京机械工程出版社，1997

[3] 吴修义．从国际汽车展览会看分动器发展趋势．上海汽车，1997(2)

[4] 严欣贤，李成刚，胡于进，易建军．多轴驱动车辆的扭矩优化分配．汽车技术，2000

[5] 越野史话．湖南现代道路交通，2002(2)

[6] 高阳．四轮驱动汽车扭矩分配电子控制系统研究[硕士学位论文]．吉林：吉林大学，2007．6

摘  要

   汽车若在冰雪路面或无路的情况下行驶时，就要求增加驱动车轮的数目，以充分利用汽车的重量来增加车轮与道路间的附着力。分动器的主要功用是将发动机输出的动力分配到各驱动桥，并且进一步增大扭矩；其另一个功用是兼起副变速器的作用。分动器也是一个齿轮传动系统，它单独固定在车架上，其输入轴与分动器的输出轴用万向传动装置连接，分动器的输出轴有若干根，分别经万向传动装置与各驱动桥相连。

本设计根据匹配车型的使用条件和车辆参数选择分动器的结构形式，并按照分动器总成的设计步骤和要求，对其主要零部件，如齿轮、轴进行了相关的设计工作和校核工作。并根据汽车设计、汽车理论、机械设计、机械设计课程等参考资料提供的相关知识，对计算出的分动器具体参数进行检验，并论证设计的合理性。最终，用AutoCAD软件完成分动器二维装配图和零件图的绘制。

关键词：分动器；分时；中心距；齿轮；轴；结合套

ABSTRACT

 If car drive in snow and ice road or no way under the condition of the road, it’s to ask for an increase in the number of driver wheels，To take full advantage of the weight of the car to increase the wheels and the adhesion between road，The main function is to thansfer engine output power distribution to the driving axle, and further increase torque, the other a function is and the deputy variable speed.Thansfer is also a gear transmission system, it alone in frames, the fixed input shaft and thansfer output shaft with universal transmission devices connected, thansfer output shaft several root, the universal respectively with each drive transmission device connected.

 This design according to the conditions of use and matching model vehicle parameter selection of structure form, and thansfer according to the design procedures of the assembly thansfer and requirement, for its main parts, such as gear, the shaft related design work and check work. And according to the car design, car theory, mechanical design, mechanical design courses provide reference information for the relevant knowledge, calculated from the concrete parameters for inspection, thansfer and demonstrates the rationality of the design. Finally, with AutoCAD software thansfer 2 d assembly drawings and component drawing.

Key words:Thansfer; points; center distance;Gear；Axis；Meshing sets

目　　录

摘要 ………………………………………………………………………………………Ⅰ

Abstract……………………………………………………………………………………Ⅱ

第1章 绪论  ……………………………………………………………………………1

   1.1 选题背景 ………………………………………………………………………3

1.2 分动器简介 ……………………………………………………………………3

   1.2.1 分动器的类型………………………………………………………………6

   1.2.2分动器的构造和原理………………………………………………………4

1.3 分动器的设计思想 ……………………………………………………………… 4

1.4 本设计主要完成的内容 ………………………………………………………… 5

第2章 分动器设计的总体方案  ……………………………………………………6

2.1 分动器结构方案的选择…………………………………………………………6

   2.1.1 传动机构布置方案分析…………………………………………………6

   2.1.2 零部件结构方案分析………………………………………………………6

2.2设计依据 …………………………………………………………………………8

   2.2.1 挡数的确定 ………………………………………………………………9

   2.2.2 传动比的确定 ……………………………………………………………9

   2.2.3 分动器中心距的确定 ……………………………………………………11

2.3 本章小结 ………………………………………………………………………11

第3章 主要零部件的设计及计算 ………………………………………………13

3.1 齿轮的设计及校核 ……………………………………………………………13

   3.1.1 齿轮参数确定及高低挡齿轮齿数分配 …………………………………13

   3.1.2 轮齿强度计算……………………………………………………………15

   3.1.3 分动器齿轮的材料及热处理……………………………………………17

3.2 轴的设计及校核…………………………………………………………………18

   3.2.1 轴的失效形式及设计准则………………………………………………18

   3.2.2 轴的设计…………………………………………………………………18

   3.2.3 轴的校核…………………………………………………………………19

3.3 轴承的选用及校核………………………………………………………………22

   3.3.1 分动器轴承型式的选择…………………………………………………22

   3.3.2 轴承的校核………………………………………………………………22

   3.3.3 轴承的润滑和密封………………………………………………………24

3.4本章小结………………………………………………………………………24

第4章 分动器其他零件及机构的设计  …………………………………………25

4.1 同步器的设计及计算……………………………………………………………25

4.2 惯性式同步器  ………………………………………………………………… 25

4.2.1锁环式同步器的结构 …………………………………………………… 25

4.2.2锁环式同步器的工作原理 ……………………………………………… 25

4.2.3锁环式同步器主要尺寸的确定 ………………………………………… 27

4.3主要参数的确定 …………………………………………………………………28

4.3.1摩擦因数f …………………………………………………………………28

4.3.2同步环主要尺寸的确定 ………………………………………………… 28

4.3.3锁止角 ………………………………………………………………… 29

4.3.4同步时间 ………………………………………………………………… 30

4.3.5转动惯量的计算 ………………………………………………………… 30

4.4 本章小结………………………………………………………………………… 30

结论 ………………………………………………………………………………………31

参考文献………………………………………………………………………………… 32

致谢 ………………………………………………………………………………………33

附录 ………………………………………………………………………………………34

第1章 绪  论

1.1 选题背景

在当今飞速发展的社会现况下，人们对生活用品的需求上不断的最求便捷和完美。汽车是我们日常生活中必不可少的代步工具之一，然而汽车对于人们来说已经不只是单纯的代步工具，更是享受生活的媒介，目前我国的人均经济条件已经允许我们不只是做朝九晚五的上班族，在工作之余大部分人们选择旅游，然而目前“自驾游”正值火热，这样我们就不能不预期沿途的路况，这时四驱和多驱车便受到大部分更关注汽车动力性能的消费者的青睐！虽然随着交通条件和道路条件的不断改善，民用越野车的用武之地越来越小但是由于其性能卓越，其依然被一些追求时尚、热衷享受生活的人们所追逐。所以目前多轴驱动车辆的民用形式主要为“舒适且充满乐趣”的越野车。

目前分动器已经发展到第五代：第一代的分动器基本上为分体结构，直齿轮传动、双换档轴操作、铸铁壳体；第二代分动器虽然也是分体结构，但已改为全斜齿齿轮传动、单换档轴操作和铝合金壳体，一定程度上提高了传动效率、简便了换档、降低了噪音与油耗；第三代分动器增加了同步器，使多轴驱动车辆具备在行进中换档的功能；第四代分动器的重大变化在于采用了联体结构以及行星齿轮加链传动，从而优化了换档及大大提高了传动效率和性能；第五代分动器壳体采用压铸铝合金材料、齿型链传动输出，其低挡位采用行星斜齿轮机构，使其轻便可靠、传动效率高、操纵简单、结构紧凑、噪音更低。分动器的结构特点是前输出轴传动系统皆采用低噪声的多排链条传动。链传动相对齿轮传动的优点有传动平稳、嗓声小、中心距误差要求低、轴承负荷较小及防止共振。分动器功能上的特点是转矩容量大、重量轻、传动效率高、噪音小、换挡轻便准确，大大改善了多驱动车辆的转矩分配，进而提高了整车性能。

进入二十一世纪以来，随着我国国民经济的高速发展，我国分动器总成行业保持了多年高速增长，并随着我国加入WTO, 近年来，分动器总成行业的出口也形势喜人，2008年，全球金融危机爆发，我国分动器总成行业发展也遇到了一些困难，如国内需求下降，出口减少等，分动器总成行业普遍出现了经营不景气和利润下降的局面，2009年，随着我国经济刺激计划出台和全球经济走出低谷，我国分动器总成行业也逐渐从金融危机的打击中恢复，重新进入良性发展轨道。

进入2010年，全球经济复苏的前景面临波折，国内经济结构调整的呼声逐渐升温，贸易保护主义的抬头，分动器总成行业中技术含量低的人力密集型企业，缺乏品牌的出口导向型企业面临发展危机，而注重培养品牌和技术创新能力较强的企业将占得先机，分动器总成行业企业如何面对新的经济环境和政策环境，制定适合当前形势和自身特点的发展策略与竞争策略，是分动器总成行业企业在未来两年我国经济结构调整大潮中立于不败之地的关键。

下图为来自中国行业经济信息网《2010年度最新中国分动器后壳市场供需

调查报告》直观的了解分动器市场的部分信息：

图1.1 2010-2014年我国分动器产品产量预测

图1.2 2010-2014年分动器产品需求预测

1.2 分动器的简介

在多轴驱动的汽车上，为了将输出的动力分配给各驱动桥设有分动器。分动器装于多桥驱动汽车的变速器后将变速器输出的动力分配到各驱动桥，并且进一步增大扭矩。此时汽车全轮驱动，可在冰雪、泥沙和无路的地区地面行驶。大多数分动器由于要起到降速增矩的作用而比变速箱的负荷大，所以分动器中的常啮齿轮均为斜齿轮，轴承也采用圆锥滚子轴承支承。分动器一般都设有高低档，以进一步扩大在困难地区行驶时的传动比及排挡数目。分动器还兼作副变速器之用。其低档又称为加力档，用于克服汽车在坏路面上和无路地区的较大行程阻力及获得最低稳定车速（在发动机最大转矩下一般为2.5～5km/h）；高档为直接档或亦为减速档。

（1）带轴间差速器的分动器

   各输出轴可以以不同的转速旋转，而转矩分配则由差速器传动比决定。据此，可将转矩按轴荷分配到各驱动桥。装有这种分动器的汽车，不仅挂加力档时可使全轮驱动，以克服坏路面和无路地区地面的较大阻力，而且挂分动器的高档时也可使全轮驱动，以充分利用附着重量及附着力，提高汽车在好路面上的牵引性能。

（2）不带轴间差速器的分动器

各输出轴可以以相同的转速旋转，而转矩分配则与该驱动轮的阻力及其传动机构的刚度有关。这种结构的分动器在挂低档时同时将接通前驱动桥；而挂高档时前驱动桥则一定与传动系分离，使变为从动桥以避免发生功率循环并降低汽车在好路面上行驶时的动力消耗及轮胎等的磨损。

(3)装有超越离合器的分动器

利用前后轮的转速差使当后轮滑转时自动接上前驱动桥，倒档时则用另一超越离合器工作。

1.2.1 分动器类型

（1）分时四驱(Part－time 4WD)

   这是一种驾驶者可以在两驱和四驱之间手动选择的四轮驱动系统，由驾驶员根据路面情况，通过接通或断开分动器来变化两轮驱动或四轮驱动模式，这也是一般越野车或四驱SUV最常见的驱动模式。最显著的优点是可根据实际情况来选取驱动模式，比较经济。

（2）全时四驱(Full－time 4WD)

这种传动系统不需要驾驶人选择操作，前后车轮永远维持四轮驱动模式，行驶时将发动机输出扭矩按50：50设定在前后轮上，使前后排车轮保持等量的扭矩。全时驱动系统具有良好的驾驶操控性和行驶循迹性，有了全时四驱系统，就可以在铺覆路面上顺利驾驶。但其缺点也很明显，那就是比较废油，经济性不够好。而且，车辆没有任何装置来控制轮胎转速的差异，一旦一个轮胎离开地面，往往会使车辆停滞在那里，不能前进。

（3）适时驱动(Real－time 4WD)

   采用适时驱动系统的车辆可以通过电脑来控制选择适合当下情况的驱动模式。在正常的路面，车辆一般会采用后轮驱动的方式。而一旦遇到路面不良或驱动轮打滑的情况，电脑会自动检测并立即将发动机输出扭矩分配给前排的两个车轮，自然切换到 四轮驱动状态，免除了驾驶人的判断和手动操作，应用更加简单。不过，电脑与人脑相比，反应毕竟较慢，而且这样一来，也缺少了那种一切尽在掌握的征服感和驾驶乐趣。

1.2.2 分动器的构造及原理

分动器的输入轴与变速器的第二轴相连，输出轴有两个或两个以上，通过万向传动装置分别与各驱动桥相连。

   图1.6为KANDA 87A-K型分动器

图1.3 KANDA 87A-K型分动器

1.3 分动器的设计思想

1、对分动器的设计要求要满足以下几点：

1）便于制造、使用、维修以及质量轻、尺寸紧凑；

2）保证汽车必要的动力性和经济性；

3）换档迅速、省力、方便；

4）工作可靠。不得有跳档及换档冲击等现象发生；

5）分动器应有高的工作效率；

6）分动器的工作噪声低

2、具体研究方法：

根据上述分动器设计要求参照相关参考资料对其进行设计研究。

1.4 本设计主要完成的内容

1、传动机构布置方案分析

2、零部件结构方案分析

3、挡数、传动比、中心距的确定

4、齿轮的设计及校核

5、轴的设计及校核

第2章 分动器设计的总体方案

由于分动器可做副变速器使用，故分动器的设计总体方案参照变速器的设计过程进行。变速器是汽车传动系的重要组成部分，是连接发动机和整车之间的一个动力总成，起到将发动机的动力通过转换传到整车，以满足整车在不同工况的需求。所以整车和发动机的主要参数对变速器的总体方案均产生较大影响。

2.1 分动器结构方案的选择

2.1.1 传动机构布置方案分析

分动器的结构形式是多种多样的，各种结构形式都有其各自的优缺点，这些优缺点随着主观和客观条件的变化而变化。因此在设计过程中我们应深入实际，收集资料，调查研究，对结构进行分析比较，并尽可能地考虑到产品的系列化、通用化和标准化，最后确定较合适的方案 。机械式具有结构简单、传动效率高、制造成本低和工作可靠等优点，在不同形式的汽车上得到广泛应用。

   固定轴式分动器中的两轴式和中间轴式应用广泛，其中，两轴式多用于发动机前置前轮驱动汽车上。

   与中间轴式变速器比较，两轴式变速器因轴和轴承数少，所以结构简单，轮廓尺寸小和容易布置等有点，此外，各中间挡位因只经一对齿轮传递动力，故传动效率高同时工作噪声也低。因两轴式变速器不能设置直接挡，所以在高挡工作时齿轮和轴承均承载，不仅工作噪声增大、易损坏且受结构限制。

   由于本设计车型为发动机前置前驱型，故本设计中采用固定轴式两轴式分动器。

2.1.2 零部件结构方案分析

1.齿轮形式

   分动器用的齿轮有直齿圆柱齿轮和斜齿圆柱齿轮两种。与直齿圆柱齿轮相比，斜齿圆柱齿轮有使用寿命长、运转平稳、工作噪声低等有点，缺点是制造时稍微复杂，工作时有轴向力，这对轴承不利。本设计中的齿轮全部采用斜齿圆柱齿轮。各齿轮副的相对安装位置，对于整个分动器的结构布置有很大的影响，要考虑到以下几个方面的要求：

1）整车总布置；2）驾驶员的使用习惯；3）提高平均传动效率；4）改善齿轮受载状况。

故本设计中采用的齿轮均为渐开线斜齿圆柱齿轮。

2.各挡位齿轮在分动器中的位置安排

   考虑到齿轮的受载状况。承受载荷大的低挡齿轮，安置在离轴承较近的方，以减小铀的变形，使齿轮的重叠系数不致下降过多。分动器齿轮主要是因接触应力过高而造成表面点蚀损坏，因此将高挡齿轮安排在离两支承较远处。该处因轴的变形而引起齿轮的偏转角较小，故齿轮的偏载也小。

3.齿轮的材料

分动器齿轮的材料，一般都是20CrMnTi，渗碳淬火处理。这些齿轮都是“满载”传动的。发动机齿轮并非“满载”传动，一般用铸铁甚至尼龙材料的。

4.换挡机构形式

   目前用于齿轮传动中的换挡结构形式主要有三种：

1）滑动齿轮换挡

   通常是采用滑动直齿轮进行换挡，但也有采用滑动斜齿轮换挡的。滑动直齿轮换挡的优点是结构简单、紧凑、容易制造。缺点是换挡时齿端面承受很大的冲击，会导致齿轮过早损坏，并且直齿轮工作噪声大。所以这种换挡方式，一般仅用在较低的档位上，例如变速器中的一挡和倒挡。采用滑动斜齿轮换挡，虽有工作平稳、承裁能力大、噪声小的优点，但它的换挡仍然避免不了齿端面承受冲击。

2）结合套换挡

   用啮合套换挡，可将构成某传动比的一对齿轮，制成常啮合的斜齿轮。而斜齿轮上另外有一部分做成直的接合齿，用来与结合套相啮合。这种结构既具有斜齿轮传动的优点，同时克服了滑动齿轮换挡时，冲击力集中在1～2个轮齿上的缺陷。因为在换挡时，由结合套以及相啮合的接合齿上所有的轮齿共同承担所受到的冲击，所以结合套和结合齿的轮齿所受的冲击损伤和磨损较小。

它的缺点是增大了分动器的轴向尺寸，未能彻底消陈齿轮端面所受到的冲击。

3）同步器换挡

   现在大多数汽车的变速器都采用同步器。使用同步器可减轻接合齿在换挡时引起的冲击及零件的损坏。并且具有操纵轻便，经济性和缩短换挡时间等优点，从而改善了汽车的加速性、经济性和山区行驶的安全性。其缺点是零件增多，结构复杂，轴向尺寸增加，制造要求高，同步环磨损大，寿命低。但是近年来，由于同步器广泛使用，寿命问题已解决。比如在其工作表面上镀一层金属，不仅提高了耐腐性，而且提高了工作表面的摩擦系数。

故本设计中采用同步器换挡。

5.轴承

   作旋转运动的轴支承在壳体或其他部位的地方以及齿轮与轴不做固定连接处应感知轴承。

   圆锥滚子轴承因有直径较小，宽度较宽，因而容量大，可承受高负荷和通过对轴承预紧能消除轴向间隙及轴向窜动等有点，但当采用锥轴承时，要主意轴承的预紧，以免壳体受热膨胀后轴承出现间隙使中间轴歪斜，导致齿轮不能正确啮合而损坏。

   本设计的第一轴、第二轴均按直径系列选用中系列锥轴承。轴承的直径根据变速器中心距确定，并要保证壳体后壁两轴承孔之间的距离不小于6～20mm。

   第二轴的齿轮与轴的配合使用滚针轴承。滚针轴承主要用在齿轮与轴不是固定连接，并要求两者有相对运动的地方。滚针轴承有滚动摩擦损失小、传动效率高、径向配合间隙小、定位及转动精度高、有利于齿轮啮合等优点。由于尺寸较小，所以增大了轴径，可使轴的强度增加。

结构方案简图如图2.1所示。齿轮1为输出轴低挡齿轮，齿轮2为输出轴低挡齿轮，齿轮3为输出轴高挡齿轮，齿轮4为输出轴高挡齿轮。输入轴和输出轴两端均采用圆锥滚子轴承固定，同步器放置在输出轴上，后桥输出轴和第二轴通过啮合套实现连接和断开，进而实现分时四驱的目的。

图2.1 结构方案简图

2.2 设计依据

随着消费者对汽车安全性、舒适性、经济性和动力性需求的提高，微型汽车的技术含量不断提高。本田C-RV是适应SUV车市场发展的新需求而诞生的产品。为其设计分时四驱分动器，使其实现四驱功能。

选择车型为本田C-RV进行设计，基本性能参数如表2.1。

表2.1 分动器设计参数

项  目

参  数最高时速180km/h轮胎型号225/65R17 102T发动机型号R20A1最大扭矩220Nm最大扭矩转速4200rpm最大功率125Kw

最大功率转速5800rpm最低稳定车速5Km/h最低稳定转速980r/min汽车整备质量1630kg汽车满载质量2479kg

参考文献

[1]洪福生.国外越野车发展新动态[J].汽车与配件，1996．24

[2]刘惟信.汽车设计[M].清华大学出版社，2001.7.

[3]臧杰，阎岩.汽车构造[M].北京：机械工业出版社，2006.7.

[4]王望予.汽车设计（第4版）[M].北京：机械工业出版社，2007.9.

[5]余志生.汽车理论（第4版）[M].北京：机械工业出版社，2008.1.

[6]王宝玺，贾庆祥.汽车制造工艺学（第3版）[M].北京：机械工业出版社，2008.1.

[7]徐灏.机械设计手册（3）[M].机械工业出版社，1991.

[8]殷玉枫.机械设计课程设计[M].北京：机械工业出版社，2006.6.

[9]蔡春源.简明机械零件手册[M].北京：冶金工业出版社，1996.3.

[10]杨可桢，程光蕴，李仲生.机械设计基础（第五版）[M].北京：高等教育出版社,2006.5.

[11]刘品.机械精度设计与检测基础（第5版）[M].哈尔滨：哈尔滨工业大学出版社2007.9.

[12]吴修义.从国际汽车展览会看分动器发展趋势[J]．上海汽车，1997(2)

[13]高阳.四轮驱动汽车扭矩分配电子控制系统研究[硕士学位论文]．吉林：吉林大学，2007．6

[14]刘豫微，吴社强.带轴间差速器的分动器特性分析．专用汽车，2000(2)

[15]武荫兰.北京吉普(切诺基)分动器总成及其操纵系统[J]. 汽车与配件, 1988, (07) .

[16]T815变速器、分动器[J]. 机电新产品导报, 1995, (Z1)

[17]孟文阁.四轮驱动汽车的工作特性研究[J]交通科技与经济, 2006,(04)

[18]赵向阳.朱命怡.四轮驱动汽车动力传动系统研究[J]. 河南机电高等专科学校学报,

2009, (06) :94-95,101
