颚式破碎机按照活动颚板的摆动方式不同，可以分为简单摆动式颚式破碎机（简摆颚式破碎机）、复杂摆动式颚式破碎机（复摆颚式破碎机）和综合摆动式颚式破碎机三种。其中复摆颚式破碎机是破碎中等粒度的石料中最常用的破碎设备之一。由于其结构简单、价格低廉、操作简单、坚固耐用、维护容易等优点，早已成为我国生产最多、使用最广的破碎设备。这种破碎机可破碎各种硬度的矿石和岩石，在大中型矿山的粗碎作业中应用非常广泛。

复摆颚式破碎机是利用两颚板对物料的挤压和弯曲作用，粗碎或中碎各种硬度物料的破碎机械。其破碎机构由固定颚板和可动颚板组成，当两颚板靠近时物料即被破碎，当两颚板离开时小于排料口的料块由底部排出。电动机驱动皮带和皮带轮，通过偏心轴使动颚上下运动，当动颚上升时肘板与动颚间夹角变大，从而推动动颚板向固定颚板接近，与其同时物料被压碎或劈碎，达到破碎的目的；当动颚下行时，肘板与动颚夹角变小，动颚板在拉杆，弹簧的作用下，离开固定颚板，此时已破碎物料从破碎腔下口排出。随着电动机连续转动而破碎机动颚作周期运动压碎和排泄物料，实现批量生产。

颚式破碎机的结构主要有机架、偏心轴、大皮带轮、飞轮、动颚、侧护板、肘板、肘板后座、调隙螺杆、复位弹簧、固定颚板与活动颚板等组成，其中肘板起到保险作用。复摆颚式破碎机与简摆式相比较，其优点是：质量较轻，构件较少，结构更紧凑，破碎腔内充满程度较好，所装物料块受到均匀破碎，加以动颚下端强制性推出成品卸料，故生产率较高，比同规格的简摆颚式破碎机的生产率高出20-30%；物料块在动颚下部有较大的上下翻滚运动，容易呈立方体的形状卸出，减少了像简摆式产品中那样的片状成分，产品质量较好；具有结构简单合理、产量高、破碎比大、齿板寿命长、成品粒度均匀、动力消耗低、维修保养方便等优点，是目前国内最先进的机型。

我国自50年代生产颚式破碎机以来，在破碎机设计方面经历了类比、仿制、图解法设计阶段，目前正向计算机辅助设计阶段过渡。生产制造的颚式破碎机越来越大、性能越来越好，品种越来越多，并在国际上占有一定的市场。全面总结颚式破碎机在设计、使用和测试方面的经验，积累适合我国破碎机结构特点的实验资料和数据，建立破碎机

最优化设计的理论与方法并使之推广普及是提高我国颚式破碎机技术性能和赶超国际先进水平的关键。经过近十几年的发展，国内破碎机械和筛分机械的某些方面已经达到国际先进水平。颚式破碎机以其结构简单、安全可靠的优点问世百余年，仍在工程中广泛使用。各种不同型号的颚式破碎机虽经常期实践，不断改进，但其工作原理和结构大同小异，而其工作性能的好坏却相差甚大。颚式破碎机的技术性能主要取决与主参数的确定、机构尺寸参数、运动参数和动力参数的设计。

二、本课题的目的（重点及拟解决的关键问题）

结合生产实际中提出的物料(矿石、建筑垃圾)等脆性材料破碎课题，设计复摆颚式破碎机。学生需广泛查阅国内外有关废旧物料破碎的理论、破碎机械性能、结构等方面的资料。结合生产实际，对课题要求的复摆颚式破碎机，设计其总体方案，将此方案用论文和设计图纸表示清楚。

通过本次毕业设计，了解复摆颚式破碎机的使用场合，工作要求，目前该类设备的发展现状。学生应在综合运用所学知识方面得到较大的锻炼，特别是在围绕课题查找资料、调查研究、方案建立和解决实际问题方面得到全面锻炼，在用图纸、说明书等形式表达设计思想方面的能力也会有明显提高。

三、主要内容、研究方法、研究思路

主要内容：设计复摆颚式破碎机，满足生产实际需要。

（1）研究复摆颚式破碎机的构造，了解其工作原理和特点；了解复摆颚式破碎机的使用场合，工作要求，目前该类设备的发展现状。

（2）研究复摆颚式破碎机动颚部分，选择最佳设计方案及设计结构。

（3）对复摆颚式破碎机进行运动分析和动力分析，对复摆颚式破碎机的机构尺寸参数和动力学参数、腔型等进行优化设计。

（4）研究复摆颚式破碎机的受力情况，根据设计要求对其主要零件（如偏向轴、肘板等）进行设计计算及强度计算。

（5）根据设计要求及计算结果，绘制颚式破碎机的总装配图及其主要零件图。

（6）复摆颚式破碎机的安装维修和改进措施。

研究方法：运用所学专业知识、设计经验采用计算法和类比法综合运用的方法。

研究思路：首先多方面收集相关资料，进行实习了解复摆颚式破碎机的实际结构，并熟悉破碎机的各个部分，然后根据所学知识，参照相关样机，取其优点，去其缺点，设计出自己的课题。

四、总体安排和进度（包括阶段性工作内容及完成日期）

2.24-3.23 外文翻译，毕业实习，查阅有关资料，完成开题报告，开题，制定设计方案。

3.24-4.20 按复摆颚式破碎机有关设计参数设计，设计其结构组成并绘制其总图。

4.21-5.25 绘制部件图、零件图。

5.26-6.15 写设计说明书。

6.16-6.20 论文答辩,整理交接全部资料。

五、主要参考文献

要求按国标GB 7714—87《文后参考文献著录规则》书写。

【1】於仁灵.矿山机械构造.第1版.北京：机械工业出版社，1981.

【2】毛淑芳，张改卿，过秉坤. 延长颚式破碎机破碎板使用寿命的方法. 水利电力机械，2006，28（3）：41-42.

【3】杨绿云.复摆颚式破碎机的几何参数优化.煤炭技术，2003，22（3）：11—13.

【4】魏盛远.简摆颚式破碎机合理破碎腔的研究与应用.金属矿山，2000，284（2）：51-54.

【5】沈义俊.PE250×750复摆颚式破碎机结构参数优化设计.机械，1994，21（4）：21—23.

【6】胡宗武 ,徐履冰，石来德.非标准机械设备设计.第1版.北京：机械工业出版社，

2003 .

【7】赵兴仁译.通用机械与设备的安装.第1版.重庆：科学技术文献出版社重庆分

社，1985.

【8】廖汉元,孔建益，钮国辉.颚式破碎机.北京:机械工业出版社,1998.

【9】王启义.机械制造装备设计. 第1版.北京：冶金工业出版社，2002.

【10】杜君文.机械制造技术装备及设计.第1版.天津：天津大学出版社，1998.

【11】J.L. Archard. Contact and rubbing of flat surfaces. Journal of Applied Physics ,1953（248）：981～988.

【12】R.A.Bearman and C.A.Briggs.The active use of crushers to control product requirements.Mineral Engineering,1998,11(9),849～859.

指导教师意见：

摘要

目前国内使用的破碎机类型很多，主要有鄂式破碎机、锤式破碎机、圆锥破碎机、反击式破碎机和辊式破碎机。复摆式颚式破碎机与简摆式相比较，其优点是：质量较轻，构件较少，结构更紧凑，破碎腔内充满程度较好，所装物料块受到均匀破碎，加以动颚下端强制性推出成品卸料，故生产率较高，比同规格的简摆颚式破碎机的生产率高出20-30%；物料块在动颚下部有较大的上下翻滚运动，容易呈立方体的形状卸出，减少了像简摆式产品中那样的片状成分，产品质量较好。

本设计需求参数为进料口尺寸：250×400mm；最大进料粒度：210mm；处理能力：3-13m3/h；偏心轴转速：300r/min；排料口调整范围：20-60mm；电动机功率：11-15KW。设计分析了破碎机的发展现状和研究颚式破碎机的意义及复摆颚式破碎机机构尺寸对破碎性能的影响，计算确定了PE250×400的机构参数，设计内容主要包括复摆颚式破碎机的动颚、偏心轴、皮带轮、动颚齿板、定颚齿板、机架等一些重要部件；另外，对颚式破碎机的工作原理及特点和主要部件的作用作了介绍，包括保险装置、调整装置、机架结构、润滑装置等；同时对机器的参数（主轴转速、生产能力、破碎力、功率等）作了计算。此外，对破碎的意义、破碎工艺和破碎比的计算，颚式破碎机的主要部件的安装、操作及维修作了简单介绍。

关键词：复摆颚式破碎机带传动飞轮磨损

ABSTRACT

Currently ，the type of the crusher is multitudinous in domestic, mainly including jaw crusher, hammer crusher, cone crusher, impact breaker and roll crusher. Compared with fine impact crusher ，SBM（swinging jaw break machine）′s advantage is: quality is lighter, less compact structure component, broken lumen filled with degree is good, with materials by uniform broken, to block bottom mandatory move jaw is unloading, launch finished higher, than with specifications productivity of fine impact crusher 20-30% higher than the productivity; Material blocks in the lower have bigger jaws move up and down movement, a cube tumbling to the shape of, reducing the discharged as Jane tilting products that flake composition, product quality is better.

This design is done for：the feeding port size is 250×400mm; Maximum feeding granularity is 210mm; Production efficiency is 3-13m3/h; Eccentric shaft speed is 300r/min; Discharging mouth adjustment range 20mm to 60mm; Motor power is 11-15KW. This design analysis of the current development of the crushier,the meanings of researching the crusher,how the dimensions of jaw crusher effect on the performance of the broken, calculate and determine the PE250 x 400 structure parameters, the design content mainly includes swing jaw, eccentric shaft, pulley, seing jaw gear plate, and settled jaw gear plate and frame and some other important components; In addition, jaw crusher principle and characteristics and main component function is introduced, including insurance device, adjusting devices and frame structure, lubrication device, etc.; Also on the machine parameters (spindle speed, production capacity, crushing strength, power) calculate as well. In addition, the significance of broken, crushing process and calculation of crushing ratio, jaw crusher main component installation, operation and maintenance are introduced.

KEY WORDS：Jaw crusher Belt drive Flywheel Wear

第1章绪论1

1.1引言1

1.2复摆颚式破碎机的特点 3

1.3国内外颚式破碎机的发展及现状5

第2章总体设计8

2.1复摆鄂式破碎机的基本结构 8

2.2复摆鄂式破碎机的工作原理10

第3章主要参数的确定12

3.1已知参数12

3.2部分结构参数的确定12

3.3动鄂的摆动次数14

3.4电动机的选择15

3.5四连杆机构各杆长度的确定16

3.6最大破碎力17

3.7各部件受力分析17

第4章传动装置的设计20

4.1带轮的设计20

4.2偏心轴的设计25

4.3飞轮的设计27

4.4轴承的选择与校核29

4.5轴承座的设计31

4.6配重的选择32

4.7外形尺寸的设计33

第5章各基本构件的设计35

5.1动鄂的设计35

5.2齿板的设计38

5.3推力板的设计40

5.4调整装置的设计41

5.5破碎腔型的形状43

5.6机架的设44

第6章复摆鄂式破碎机的安装47

6.1破碎机的安装47

6.2机架的安装47

6.3偏心轴和机架的安装48

6.4肘板的安装48

6.5动鄂的安装49

6.6齿板的安装49

第7章颚式破碎机的磨损50

7.1齿板的磨损分析50

7.2颚板磨损机制51

7.3颚板材质的选择52

第8章破碎机出口扬尘的解决和噪声防治54

8.1破碎机出口扬尘的解决54

8.2破碎机的噪声危害及防治途径55

第9章颚式破碎机的使用56

9.1颚式破碎机的操作56

9.2颚式破碎机的维护与保养57

总结59

鸣谢60

参考文献61

第1章绪论

1.1 引言

凡是外力将大颗粒物料变成小颗粒物料的过程称为破碎，破碎所使用的机械为破碎机。物料碎磨得目的是：增加物料的比表面积；制备混凝土骨料与人造沙；使矿石中有用成分解离；为原料的下一步加工作准备或便于使用。

物料的破碎是许多行业(如冶金、矿山、建材、化工、陶瓷、筑路等)产品生产中不可缺少的工艺过程。由于物料的物理性质和结构差异很大,为适应各种物料的要求,破碎机的品种也是五花八门的。就金属矿选矿而言, 破碎是选矿厂的首道工序,为了分离有用矿物,不但分为粗碎、中碎、细碎, 而且还要磨矿。因为磨矿是选矿厂的耗能大户(约占全厂耗电的50%),为了节能和提高生产效率,所以提出了“多碎少磨”的技术原则。这使破碎机向细碎、粉碎和高效节能方向发展。另外随着工业自动化的发展,破碎机也向自动化方向迈进(如国外产品已实现机电液一体化、连续检测,并自动调节给料速率、排矿口尺寸及破碎力等)。随着开采规模的扩大, 破碎机也在向大型化发展,如粗碎旋回破碎机的处理能力已达6000t/h。至于新原理和新方式的破碎(如电、热破碎) 尚在研究试验中,暂时还不能用于生产。对粗碎而言,目前还没有研制出更新的设备以取代传统的颚式破碎机和旋回式破碎机主要是利用现代技术,予以改进、完善和提高耐磨性,达到节能、高效、长寿的目的。细碎方面新机型更多些。总的来看,值得提出的有:颚式破碎机、圆锥破碎机、冲击式破碎机和辊压机。

颚式破碎机是一种最古老的破碎机，第一台颚式破碎机是有美国人E.W.Blake发明的。但由于它的结构简单，工作安全可靠，处理物体范围大，很适宜破

计算与说明

碎硬的物料，因此颚式破碎机在冶金，煤炭，化工，建材等工矿企业中被广泛的应用，但是其破碎比小，破碎后的物料粒度不均匀，它是间歇工作，有空转行程，但是对于物料的粗碎和中碎，却是一种比较好的方法，所以在工矿企业中仍然被广泛的应用。但是，复摆颚式破碎机也有它的缺点：非连续性破碎、效率较低,破碎比较小,给矿不均匀引起颚板磨损不均匀等。针对其缺点,各国都在以下几方面加以改进:优化结构与运动轨迹;改进破碎腔型,以增大破碎比, 提高破碎效率, 减少磨损, 降低能耗, 现已普遍应用高深破碎腔和较小啮角; 改进了动颚悬挂方式和衬板的支承方式,改善了破碎机性能;颚板采用了新的耐磨材料, 降低了磨损消耗;提高了自动化水平(可自动调节、过载保护、自动润滑等)。同时也出现了一些新的机型,如双腔双动颚式破碎机,其破碎比可达20～50,排料口调节方便,产量大;双腔回转破碎机,兼有颚式破碎机与圆锥破碎机的性能,其产量较同规格的颚式破碎机高50%还有筛分颚式破碎机,把筛分和破碎结合为一体,不仅可简化工艺流程,且能及时将已达粒度要求的物料从破碎腔中排出,减轻了破碎机的堵塞和过粉碎,提高了生产能力,降低了能耗。

破碎机出口扬尘非常严重，从破碎机出来的块状和粉末状物料直冲矿石输送皮带，部分物料飞溅或滚淌到地面上，地面堆积厚厚一层物料，部分粉状物料飞扬在空中，给生产带来了很大的不便。较多的粉尘而直接影响安全生产和员工的健康，因此要采用相应的防尘设施是破碎机一个重大而不可忽略的问题。

现代的设计应以人为本，面对服务对象，面对市场、面对循环经济、面对矿产资源利用的大趋势，面对环保、搞全性能、全生命的设计。所以做好复摆颚式破碎机的设计，让它更好的为生产服务，提高生产

效率。

1.2 复摆颚式破碎机的特点

复摆颚式破碎机的机构属于四杆机构中曲柄摇杆机构的应用，曲柄为主动件。颚式破碎机以结构简单、性能可靠、维修方便在物料粉碎行业广泛应用。

复摆颚式破碎机的动颚，是直接悬挂在偏心轴上的颚，是曲柄连杆机构，没有单独的连杆。由于动颚是由偏心轴的偏心直接带动，所以活动颚板可同时做垂直和水平的复杂摆动，颚板上各点的摆动轨迹是由顶部的接近圆形连续变化到下部的椭圆形，越到下部的椭圆形越扁，动颚的水平行程则由下往上越来越大的变化着，因此对石块不但能起压碎、劈碎，还能起辗碎作用。由于偏心轴的转向是逆时针方向，动颚上各点的运动方向都有利于促进排料，因此破碎效果好，破碎率较高、产品粒度均匀且多呈立方体。

复摆颚式破碎机和简摆颚式破碎机相比较，复摆颚式破碎机的机器重量较轻，结构简单，生产效率较高等优点。但复摆颚式破碎机的颚板垂直行程大，石料对颚板的磨削作用严重，磨削较快，且能量消耗也大，工作时易产生较多的粉尘在工程上应用较为广泛的是复摆颚式破碎机。国产的颚式破碎机数量最多的也是复摆颚式破碎机。复摆颚式破碎机主要由机架、颚板、侧护板、主轴、飞轮、肘板和调整机构等组成。

机架即机座，实际上是个上下开口的四方斗，主要用作支承偏心轴和承受破碎物料的反作用力，因此要求具有足够强度，一般采用铸钢整体铸造，规格小的可用优质铸铁代替。大型破碎机的机架由分段铸成后再用螺栓装配在一起，铸造工艺较为复杂。自制的小型颚式破碎机可用40～50毫米厚的钢板焊成，但其钢度不如铸钢好。

颚板包括活动颚板和固定颚板，各与颚床组成活动颚和固定颚。颚板用楔形铁块和螺栓固定在颚床表面，保护颚床不受磨损。固定颚的颚床就是机架，活动颚的颚床悬挂在偏心轴上，由于它直接承受对石料的挤压作用力，所以必需有足够的强度和刚度活动颚床一般用铸铁或铸钢制造。颚板直接和石块接触，除承受挤压和冲击力外，尚与石块强烈摩擦，因此要求用高强度且耐磨的材料制造。常用的是铸锰钢颚板，其铸钢含锰量为12～14%左右。若条件受限制时，可用白口铸铁代替，但容易磨损和折断，使用寿命不长。为了有效地破碎石料，颚板表面常铸成波浪形和牙形，其齿峰角度一般为90°～110°，齿高和齿距视出料粒度和产量要求而定。齿形高齿距小，则出料粒度小，产量低，动力消耗大。一般齿高和齿距之比为1/2～1/3之间。由于复摆式的特点造成颚板底部比上部磨损快，所以颚板往往做成上下对称形状，以便磨损后能倒置安装，延长使用寿命。

颚式破碎机的优点是生产率高，结构简单可靠，破碎比较大（i一般为6～8），外形尺寸较小，零件检查和更换较容易，操作维护简便，不用较高技术水平的工人就可嫩能够操作，应用范围广，与其他类型破碎机比较，不容易堵塞。因此工程中普遍采用它来破碎各种硬度92500公斤/厘米以下）的石料，常作粗碎和中碎设备。一般用于破碎极限抗压强度不才超过2000公斤/厘米的石料时效果较好。其缺点是不宜破碎片状石料，工作间歇、有空转冲程，需要很大的摆动体，增加非生产能量的消耗，破碎可塑性和潮湿的物料时，容易堵塞出料口。由于工作时产生很大的惯性力，机体摆动大，工作不平稳，冲击，振动及噪音较大。因此须安装在比机器自重大五倍以上的混凝图基础上，并须采取隔振措施。大型破碎机还应安装在埋设于基础上的刚梁上。

使用颚式破碎机时，必须注意由于机器是在工作条件恶劣情况下运转的，除了必须严守操作规程和维修保养制度外，还必须及时发现并修复被磨损的零部件，这是提高机器作业的重要措施。

1.3 国内外颚式破碎机的发展及现状

随着工业自动化的发展,破碎机也向自动化方向迈进(如国外产品已实现机电液一体化、连续检测,并自动调节给料速率、排矿口尺寸及破碎力等)。随着开采规模的扩大,破碎机也在向大型化发展,如粗碎旋回破碎机的处理能力已达6000t/h。至于新原理和新方式的破碎(如电、热破碎)尚在研究试验中,暂时还不能用于生产。对粗碎而言,目前还没有研制出更新的设备以取代传统的颚式破碎机和旋回式破碎机,主要是利用现代技术,予以改进、完善和提高耐磨性,达到节能、高效、长寿的目的。细碎方面新机型更多些。总的来看,值得提出的有:颚式破碎机、圆锥破碎机、冲击式破碎机和辊压机。而应用最广泛的就是颚式破碎机。

颚式破碎机是由美国人布雷克发明的。自第一台颚式破碎机问世以来，至今已有140余年的历史。在此过程中，其结构得到不断地完善。由于颚式破碎机结构简单、制造容易、工作可靠、使用维修方便等优点，所以在冶金、矿山、建材、化工、煤炭等行业使用非常广泛。为了改善颚式破碎机性能和提高工作效率，国内外曾研制过各种异型颚式破碎机。早年，德国和前苏联都曾研制过液压驱动的颚式破碎机。其特点是提高动颚摆动次数借以增加产量，同时能实现液压调整排料口、液压过载保护以及能负荷启动。原西德制造过冲击式颚式破碎机，而原苏联也制造了振动颚式破碎机（也叫惯性颚式破碎机）。它们都靠动颚振动冲击破碎物料，借以提高破碎机性能。前者国内曾经试制过，由于某些原因没能继续研制。原东德曾制造过一种简摆双腔颚式破碎机，美国生产过复摆双腔颚式破碎机。国内北京某设计院以及湖南某大学都曾与工厂合作研制了双腔颚式破碎机。其特点是使间歇工作变成连续工作，借以提高破碎机工作效率。

安徽某设计院曾发明一种双腔双动颚复摆颚式破碎机。它除了提高工作效率，同时又能降低破碎机负荷，使机重减轻很多。

原苏联早年曾制造一种双动颚颚式破碎机。国内辽宁某学院与矿山合作开发了双动颚颚式破碎机。这种破碎机就是将原来两个破碎机去掉前墙对置后而成。为了两动颚同步运转，在偏心轴一端增设一对开式齿轮。由于它的结构太复杂，近年又研制一种单轴倒悬挂的双动颚破碎机。国内上海某学院曾研制过此种颚式破碎机。这两种破碎机的特点，其动颚同步运转，使破碎机强制排料。这样，靠提高转数增加破碎机产量同时由于物料与动颚没有相对运动，减少衬板磨损延长使用寿命。近来又研制了单动颚倒悬挂颚式破碎机。

早年，美国、英国、德国相继生产了Kun-kan简摆颚式破碎机。该机特点是，动颚悬挂高度很高并且前倾。连杆下行为工作行程、主轴承为半圆滑动颚轴承。山东招远黄金机械厂曾引进了这种破碎机，并在此基础上研制了34颚式破碎机。

国外制造过一种肘板向上放置的颚式破碎机。国内有几家设计院和制造厂生产了这种破碎机。它的特点是靠增大传动角改善动颚运动特性，提高破碎机性能。在国内该机有叫负支承、上斜式、上推式和上置式破碎机。笔者认为叫大传动角（包括倾斜式）破碎机更合适。

美国鹰破碎机公司制造一种倾斜式颚式破碎机。其传动角大约70度以上。它的最大特点是低矮，最适于井下或移动式破碎机上工作。北京矿冶研究总院与某厂合作生产了几个规格的这种破碎机，其中最大为9001200 颚式破碎机。

国内山西某煤矿引进德国 WB8/26 颚式破碎机。该机置于皮带机上方，借助曲柄连杆机构驱动动颚压碎煤块。实践证明使用效果较好。

20世纪80年代以来,我国颚式破碎机的研制工作与改进工作取得了一定的成果。北京矿冶研究总院的破碎机专家王宏勋教授和他的学生丁培洪硕士引用了“动态啮角”的概念,开发出GXPE系列深腔颚式破碎机,当时在国内引起了一定程度的轰动。该机与同种规格的破碎机相比,在相同工况条件下,处理能力可提高,齿板寿命可提高1~2倍。该机采用负支撑零悬挂,具有双曲面腔型。

以上各项异型破碎机的研制都取得了一定的效果并对国内破碎机行业的发展起到了一定的推动和促进作用。但是，都没能得到大面积推广使用。国内绝大多数制造厂生产的和现场使用的都还是传统复摆颚式破碎机。就近两年国外机械设备展览会上展出的颚式破碎机来看，也都是传统颚式破碎机，没有异型颚式破碎机出现。

国内各厂家所制造的颚式破碎机技术水平相差很悬殊，有少数厂家的产品基本接近世界先进水平，而大多数厂家的产品与世界先进水平相比差距较大。

综上所述，改善国内颚式破碎机落后的状况，全面提高颚式破碎机技术水平，赶上世界先进水平，创造世界品牌的颚式破碎机是当务之急

第2章总体设计

2.1 复摆颚式破碎机的基本结构

本次毕业设计的复摆颚式破碎机主要由机架、动颚、偏心轴、颚板、衬板等零部件组成。电动机通过三角皮带传动偏心轴，使动颚按照已调整好的轨迹运动，从而将破碎腔内的物料予以破碎。

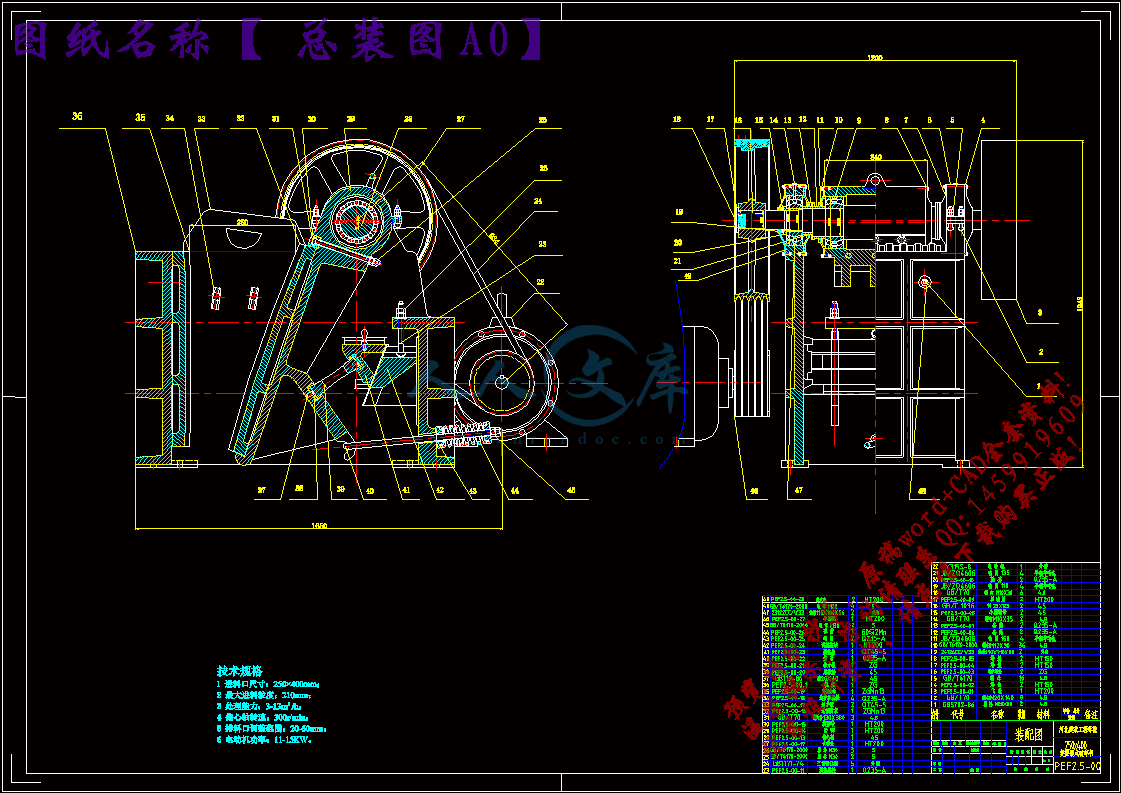

复摆颚式破碎机的结构如图2-1所示，其主要部件

为：

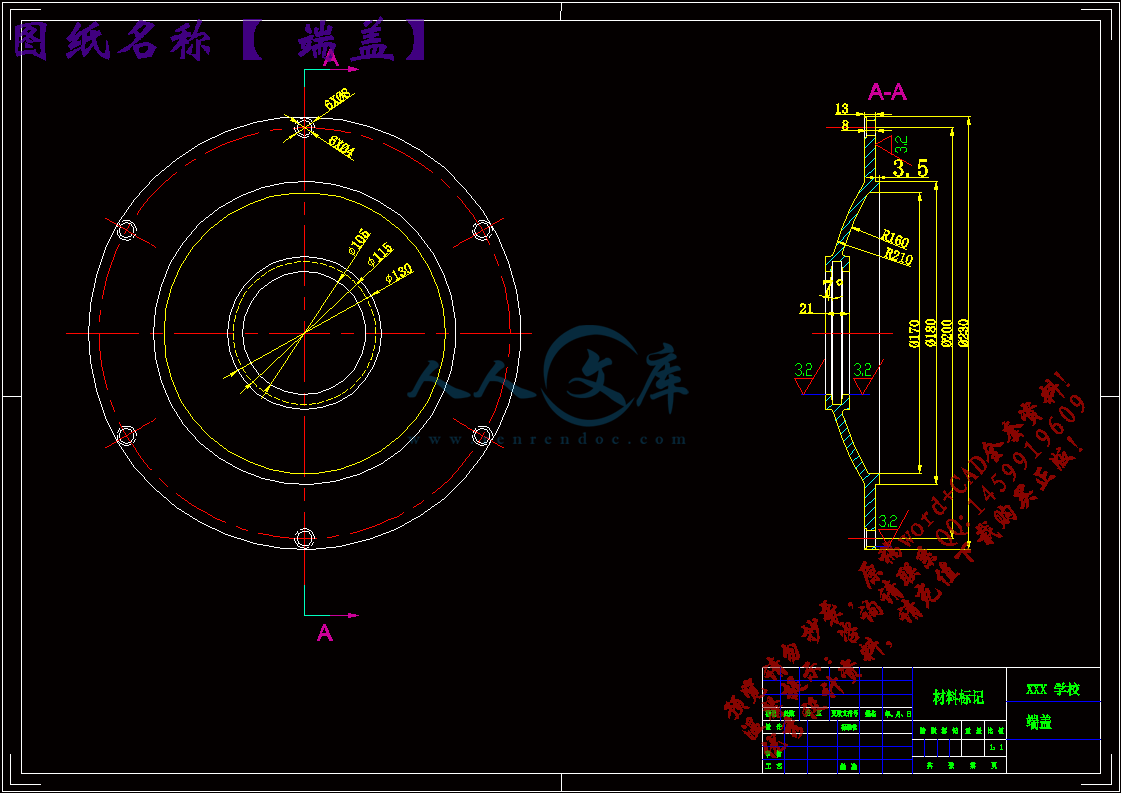

图2-1 1-定颚 2-进料口 3-动颚 4-轴板 5-轴板垫 6-调整座 7-复位弹簧 8-调整楔块 9-飞轮 10-偏心轴 11-机架 12-轴承端盖 13-皮带轮

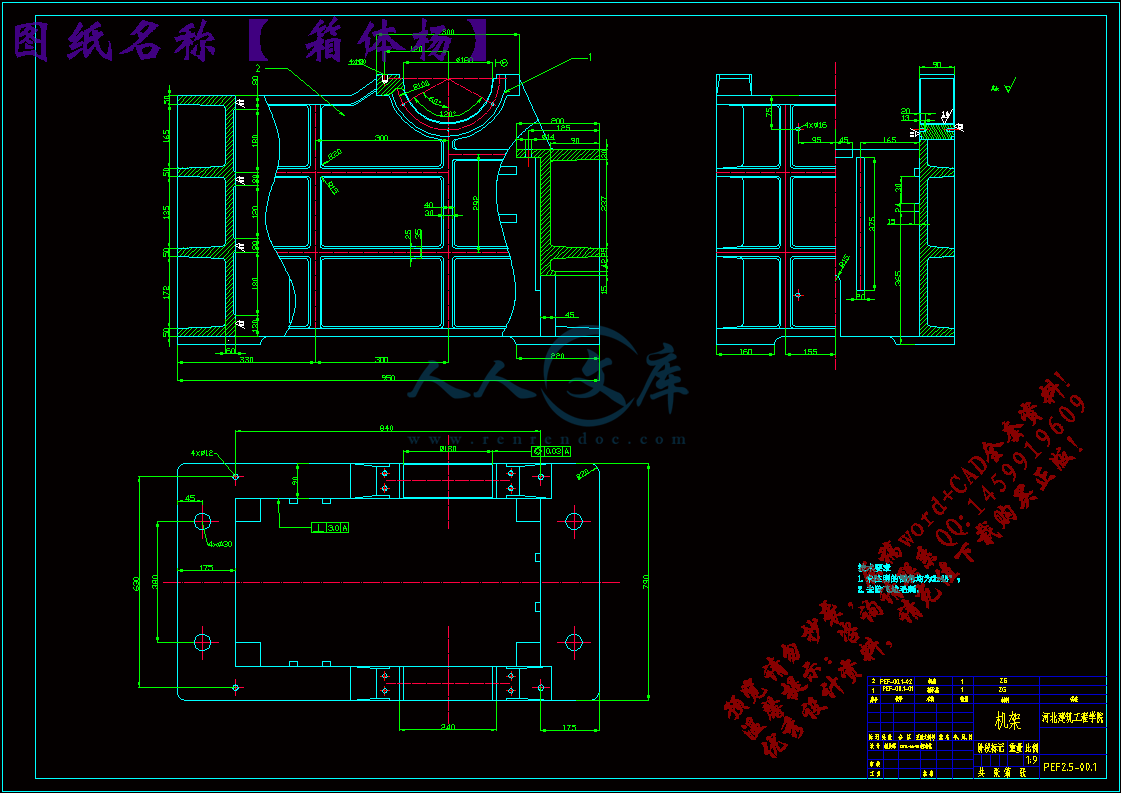

（1）机架和支撑装置机架由两个纵向侧壁和两个横向侧壁组成的刚性框架，机架在工作中承受很大的冲击载荷，要求具有足够的强度和刚度，中小型一般用铸铁整体铸造，大于的颚式破碎机都采用组合型机架形式。随着焊接工艺的发展，机架也逐步采用钢板焊接结构。

破碎机的支撑装置主要用于支撑偏心轴和悬挂轴，使他们固定在机架上，支撑装置采用滚动轴承，这不仅可减小摩擦损失，且维修简单，具有润滑条件好和不易漏油等优点。

（2）破碎部件破碎部件是动颚和定颚，两者有颚床和衬板组成，动颚直接承受物料的破碎力，要有足够的强度，且要求轻便，以减少往复摆动时所引起的惯性力。因此，动颚应用优质破碎钢铸成，大型的破碎机一般用铸铁铸成空心的箱形体，小型的则做成肋条结构。衬板是用螺栓固定在板床表面上，期间常垫有塑形材料，以保持衬板与颚床紧密结合。为了有效地破碎物料，衬板的表面常铸成波浪形和三角形。衬板通常下部磨损较快，为了延长使用寿命，做成上下对称，下部磨损后可调换使用。

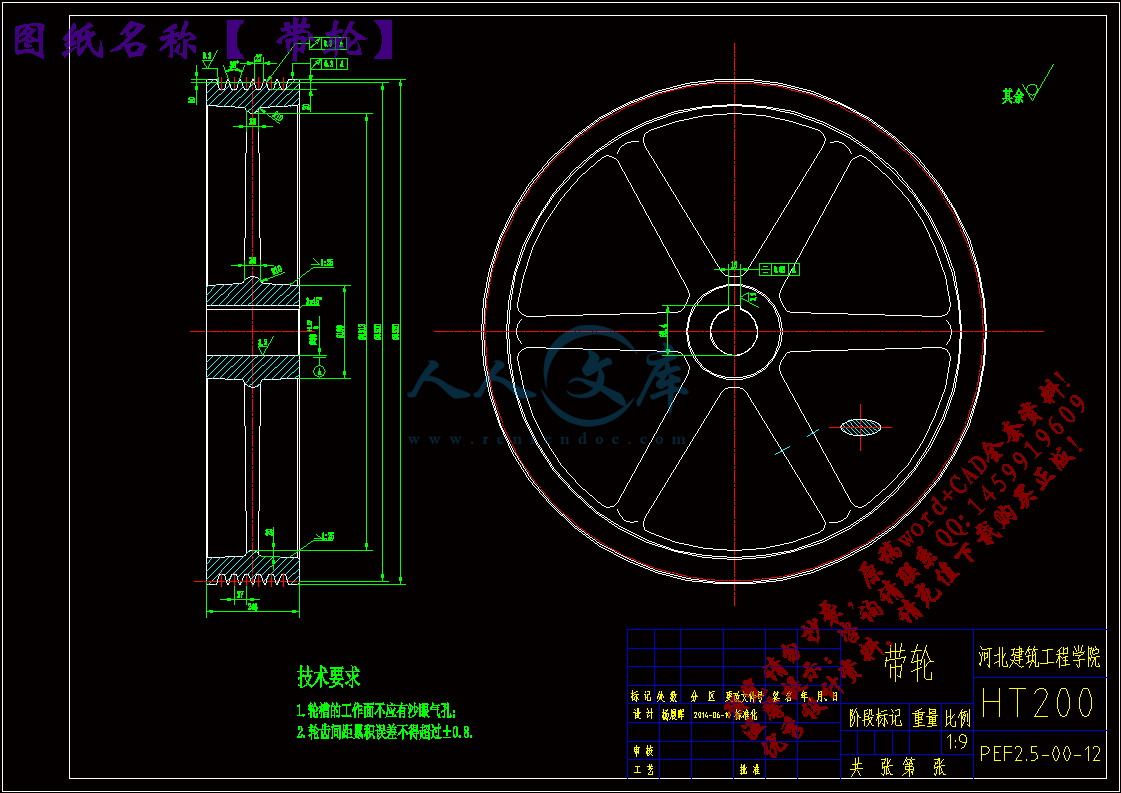

（3）传动机构偏心轴是颚式破碎机的主轴，是带动连杆或动颚做往复运动的主要部件，通常采用合金钢制造。悬挂轴采用合金钢或优质碳素钢制造。偏心轴的偏心部分悬挂连杆，其两端分别装有飞轮和胶带轮，胶带轮初起传动作用外还兼飞轮的作用。主轴的动力通过连杆，推力板传递给活动颚板，推力板是连接连杆，动颚，和机架的中间连接机构，他起着传递连杆作用力的作用，推力板工作时承受压力作用，通常用铸铁铸成整体的。

（4）拉紧装置有拉杆、弹簧及调节螺母等零件组成。拉杆的一端铰接在动颚底部的耳环上，另一端穿过机架壁，用弹簧及螺母张紧。

（5）调节装置为了得到所需要的产品粒度，颚式破碎机都有出料口调整装置，大、中型破碎机出料口宽度是有使用不同长度的推力板来调整的；通过在机架后壁与顶座之间垫上不同厚度的垫片来补偿颚板的磨损。小型的破碎机通常采用楔铁调整法。

（6）保险装置为保护活动颚板，机架，偏心轴等大型贵重部件免受损坏，一般设有安全装置。当破碎机负荷过大时，推力板或其螺栓断裂，活动颚板停止摆动。

（7）润滑装置颚式破碎机的偏心轴通常采用润滑集中循环润滑。悬挂轴和推力板的支撑面通常采用润滑脂用手动润滑油枪供油。

参考文献

【1】高澜庆.王文霞.马飞.破碎机的发展现状与趋势.冶金设备.2001年8月，第4期

【2】母福生.破碎理论的研究现状及发展要求.硫磷设计与粉体工程.2006年，第4期

【3】董书革，饶绮麟.粉碎机构学研究的内容和发展前景.中国工程科学.2006年4月,第8卷第4期

【4】郎宝贤.颚式破碎机现状与发展.矿山机械.2004年1月

【5】银纪普，肖六均.高效细碎机生产应用现状与发展趋势探讨.矿业快报.2000年6月，第12期

【6】李本仁.当前国际破碎机毓前动态及破碎技市加发展趋势.矿山机械.2002年7月

【7】赵昱东.破碎机械在金属矿山的使用与发展.矿业快报.2004年5月，第5期

【8】郭莉英.浅谈碎石化技术及其应用.山西建筑.2007年9月，第25期第33卷

【9】唐敬麟.破碎与筛分机械设计选用手册.北京：化学工业出版社，2001年5月

【10】廖汉元.颚式破碎机.北京：机械工业出版社，1998年9月

【11】成大先.机械设计手册联接与紧固.北京：化学工业出版社.2004年

【12】濮良贵，纪明刚.机械设计.第七版.北京: 高等教育出版社，2001年6月

【13】成大先.机械设计手册常用工程材料.北京：化学工业出版社.2004年

【14】陆玉.机械设计课程设计.第三版.北京：机械工业出版社，2000年5月

【15】胡宗武，徐履冰，石来德.非标准机械设备设计手册.北京：机械工业出版社.2002

【16】杜君文.机械制造技术装备及设计.第1版.天津：天津大学出版社，1998年

【17】苏翼林.材料力学.天津：天津大学出版社.2001年

【18】哈尔滨工业大学理论力学教研室.理论力学.北京：高等教育出版社.2002年

【19】成大先.机械设计手册轴承.北京：化学工业出版社，2004年

【20】崔建勇，印建平.机械制图.北京：机械工业出版社.2003年8月

【21】马海荣.几何量精度设计与检测.北京：机械工业出版社，2004年1月

【22】张艳双，高林.750-1060破碎筛分系统技术改造.华北科技学院学报.2005年2月，第2期

【23】刘群山，张双杰.工业生产技术基础.北京：机械工业出版社.2004年
