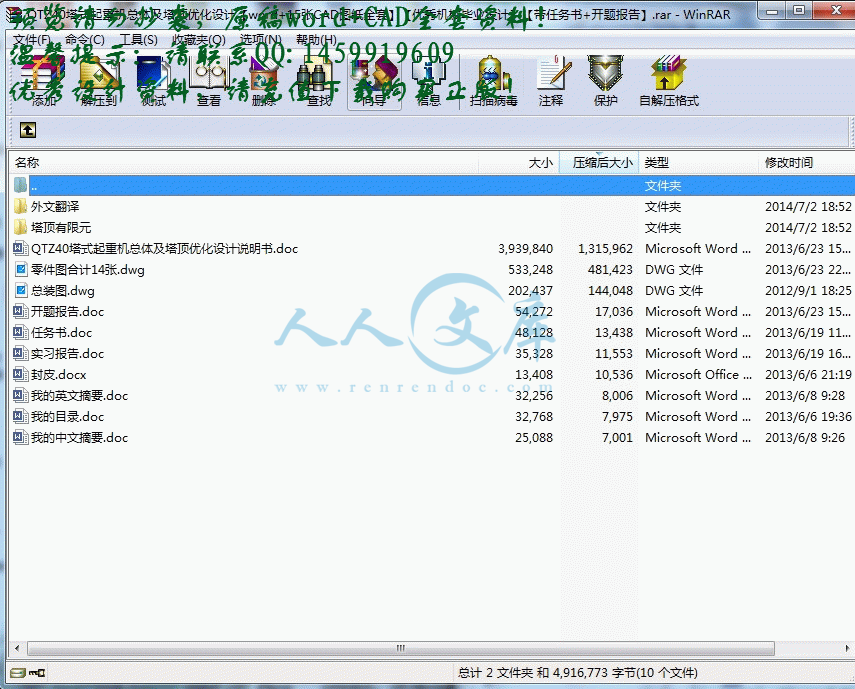

QTZ40塔式起重机总体及塔顶优化设计【word+15张CAD图纸全套】【优秀机械毕业设计】【带任务书+开题报告】.rar

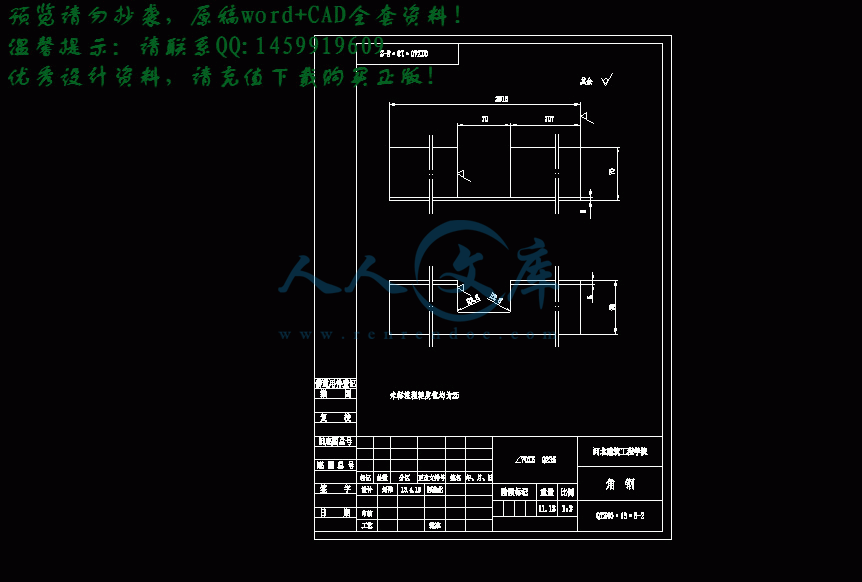

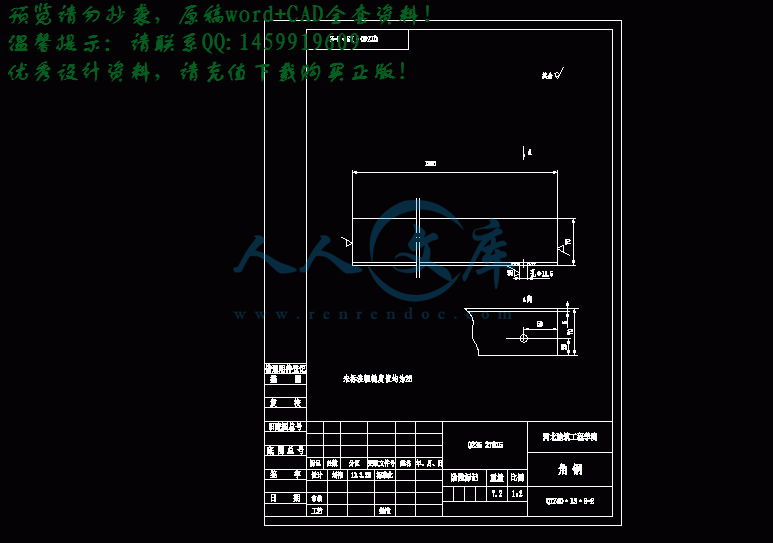

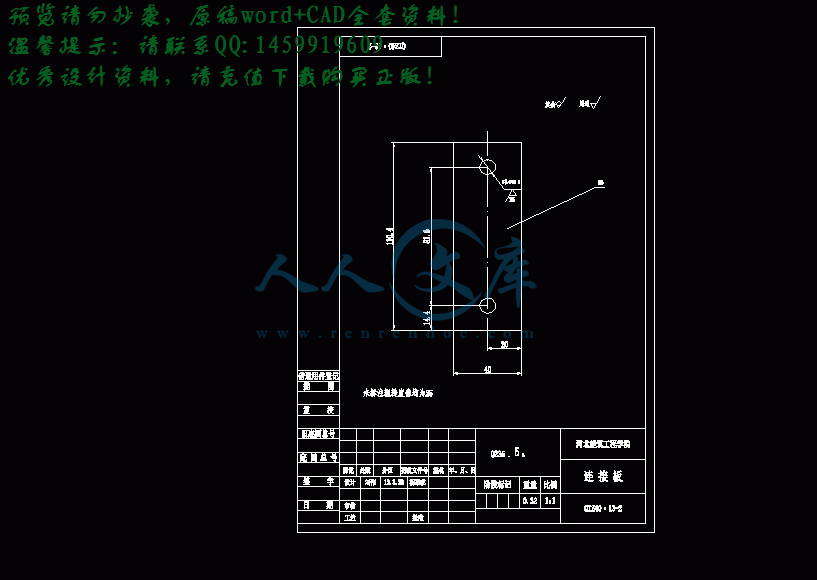

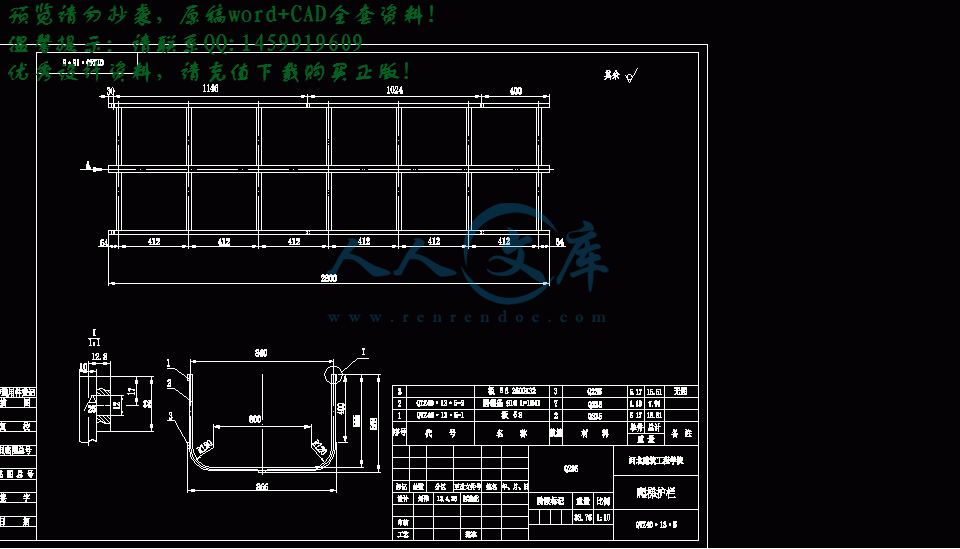

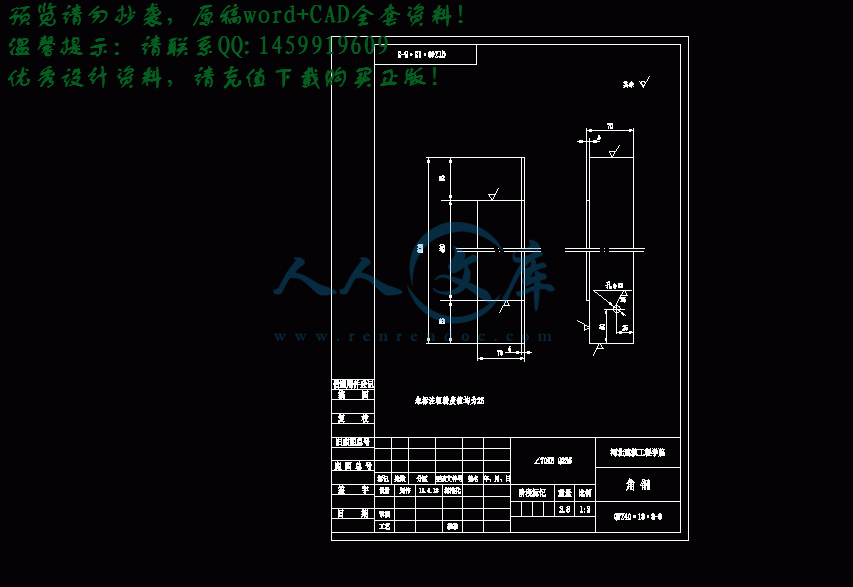

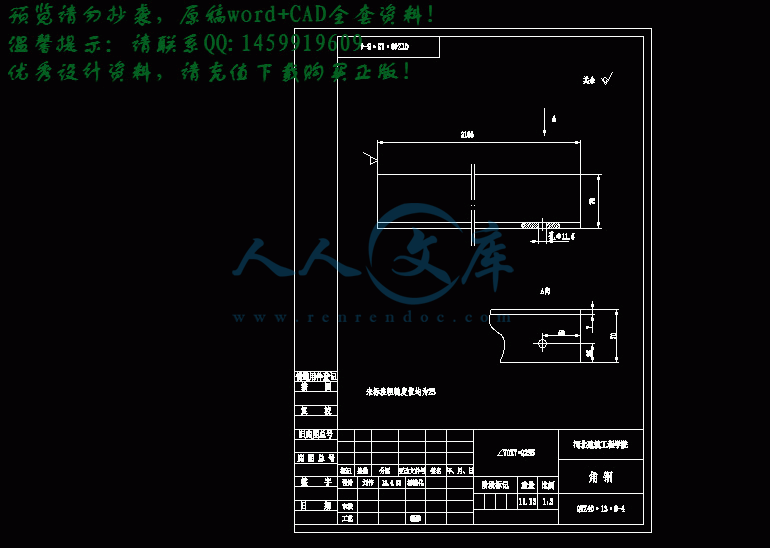

零件图合计14张.dwg---(点击预览)
我的英文摘要.doc---(点击预览)
我的目录.doc---(点击预览)
我的中文摘要.doc---(点击预览)
总装图.dwg---(点击预览)
开题报告.doc---(点击预览)
封皮.docx---(点击预览)
实习报告.doc---(点击预览)
任务书.doc---(点击预览)
QTZ40塔式起重机总体及塔顶优化设计说明书.doc---(点击预览)
塔顶有限元
第一种
轴力.txt---(点击预览)
新建文本文档.txt---(点击预览)
命令流.txt---(点击预览)
位移.txt---(点击预览)
EX3.13(1).avi
第三种
第二种
外文翻译
压缩包内文档预览:
预览图
编号:295004    类型:共享资源    大小:7.12MB    格式:RAR    上传时间:2014-07-05 上传人:QQ14****9609 IP属地:陕西
45
积分
关 键 词:
qtz40 塔式起重机 总体 整体 塔顶 优化 设计 word 15 cad 图纸 全套 优秀 优良 机械 毕业设计 任务书 开题 报告 讲演 呈文
资源描述:

QTZ40塔式起重机总体及塔顶优化设计【word+15张CAD图纸全套】【优秀机械毕业设计】

【带任务书+开题报告+外文翻译+实习报告】【107页@正文37900字】【详情如下】

QTZ40塔式起重机总体及塔顶优化设计说明书.doc

任务书.doc

塔顶有限元

外文翻译

实习报告.doc

封皮.docx

开题报告.doc

总装图.dwg

我的中文摘要.doc

我的目录.doc

我的英文摘要.doc

零件图合计14张.dwg

毕业设计(论文)任务书

QTZ40塔式起重机总体及塔顶优化设计

1、毕业设计(论文)目的:

本次毕业设计是对机械专业学生在毕业前的一次全面训练,目的在于巩固和扩大学生在校所学的基础知识和专业知识,训练学生综合运用所学知识分析和解决问题的能力。是培养、锻炼学生独立工作能力和创新精神之最佳手段。毕业设计要求每个学生在工作过程中,要独立思考,刻苦钻研,有所创新、解决相关技术问题。通过毕业设计,使学生掌握塔式起重机的总体设计、吊臂的设计、整体稳定性计算等内容,为今后步入社会、走上工作岗位打下良好的基础。

2、毕业设计(论文)任务内容和要求(包括原始数据、技术要求、工作要求等):

(1)设计任务:

①总体参数的选择(QTZ40级别)

②结构形式

(2)总体设计:

①主要技术参数性能

②设计原则

③平衡重的计算

④塔机的风力计算

⑤整机倾翻稳定性的计算

(3)塔顶的设计和计算:

①塔顶的形式及尺寸

②塔顶的强度、稳定性及刚度验算

(4)设计要求:

①主要任务:学生应在指导教师指导下独立完成一项给定的设计任务,编写符合要求的设计说明书,并正确绘制机械与电气工程图纸,独立撰写一份毕业论文,并绘制有关图表。

②知识要求:学生在毕业设计工作中,应综合运用多学科的理论、知识与技能,分析与解决工程问题。通过学习、钻研与实践,深化理论认识、扩展知识领域、延伸专业技能。

③能力培养要求:学生应学会依据技术课题任务,完成资料的调研、收集、加工与整理,正确使用工具书;培养学生掌握有关工程设计的程序、方法与技术规范,提高工程设计计算、图纸绘制、编写技术文件的能力;培养学生掌握实验、测试等科学研究的基本方法;锻炼学生分析与解决工程实际问题的能力。

④综合素质要求:通过毕业设计,学生应掌握正确的设计思想;培养学生严肃认真的科学态度和严谨求实的工作作风;在工程设计中,应能树立正确的生产观、经济观与全局观。

⑤设计成果要求:

1)凡给定的设计内容,包括说明书、计算书、图纸等必须完整,不得有未完的部分,不应出现缺页、少图纸现象。

2)对设计的全部内容,包括设计计算、机械构造、工作原理、整机布置等,均有清晰的了解。对设计过程、计算步骤有明确的概念,能用图纸完整的表达机械结构与工艺要求,有比较熟练的认识图纸能力。对运输、安装、使用等亦有一般了解。

3)说明书、计算书内容要精练,表述要清楚,取材合理,取值合适,设计计算步骤正确,数学计算准确,各项说明要有依据,插图、表格及字迹均应工整、清楚、不得随意涂改。制图要符合机械机械制图标准,且清洁整齐。

4)对国内外塔式起重机情况有一般的了解,对各种塔式起重机有一定的分析、比较能力。

其他各项应符合本资料有关部分提出的要求。

3、毕业设计(论文)成果要求(包括图表、实物等硬件要求):

①  计算说明书一份

  内容包括:设计任务要求的选型、设计计算内容、毕业实习报告等。作到内容完整,论证充分(包括经济性论证),字迹清楚,插图和表格正规(分别进行统一编号),字数要求不少于2万字;撰写中英文摘要;提倡学生应用计算机进行设计、计算与绘图。

  ②  图纸一套

  不少于四张零号图纸量。

4、主要参考文献:

  [1] 哈尔滨建筑工程学院主编.工程起重机.北京:中国建筑工业出版社

  [2] 董刚、李建功主编.机械设计.机械工业出版社

  [3] 机械设计手册.化学工业出版社(5册)

  [4] GB/T9462—1999 塔式起重机技术条件

  [5] GB/T13752—1992 塔式起重机设计规范

  [6] GB5144—1994 塔式起重机安全规程

  [7] 董刚 李建功 潘风章主编《机械设计》 (第3版)北京机械工业出版社

  [8] 张质文,虞和谦等.  起重机设计手册. 北京:中国铁道出版社.1997.

  [9] 《机械设计手册》 (第1卷)(新版)机械设计手册编委会编著

  [10] 《机械设计手册》 (第2卷)(新版)机械设计手册编委会编著

  [11] 成大先主编《机械设计手册》(第4版)北京:化学工业出版社 2002

  [12] 顾迪民主编《工程起重机》(第2版)北京:中国建筑工业出版社 1988

  [13] 刘品主编《互换性与测量技术基础》(第2版)哈尔滨工业大学出版社 2001

  [14] 徐灏主编《机械设计手册》(第2版) 北京:机械工业出版社 2000

  [15] 曹双寅主编《工程结构设计原理》 南京:东南大学出版社 2002

  [16]刘鸿文主编《材料力学 Ⅰ》(第4版) 高等教育出版社

  [17]《QTZ50塔式起重机使用说明书》

  [18]张青  张瑞军  编著《工程起重机结构与设计》北京:化学工业出版社 2008.7

  [19]范俊祥主编《塔式起重机》 中国建材工业出版社

  [20]许镇宇、邱宣怀主编:《机械零件》 人民教育出版社

  [21]刘佩衡主编《塔式起重机使用手册》  北京:机械工业出版社,2002

  [22]中国建设部《钢结构设计规范》      2003.12

  [23]黄靖远 龚剑霞 贾延林  《机械设计学》北京工业出版社,2002

  [24]GB/T 75144-1994   《塔式起重机安全规程》

  [25]孙在鲁 著《塔式起重机应用技术》北京:中国建材工业出版社,2003.5

  [26]邢静忠编著《ANSYS应用实例与分析》北京:科学出版社,2006

  [27]张方瑞主编《ANSYS应用基础与实例教程》北京:电子工业出版社,2006.9

  [28]陈精一编著《ANSYS工程分析实例教程》北京:中国铁道出版社,2007.5

5、本毕业设计(论文)课题工作进度计划:

起 迄 日 期工   作   内   容

2013.3.25-2013.3.28

2013.3.29-2013.4.13

2013.4.14-2013.4.20

2013.4.21-2013.5.15

2013.5.16-2013.6.5

2013.6.6-2013.6.19

2013.6.20-2013.6.21

熟悉整理资料

方案选择及总体设计

绘制总图

塔顶设计

绘制塔顶结构图

绘制零件图纸

准备论文及答辩

摘要

  塔式起重机作为建筑施工的主要设备,在建筑等行业发挥着极其重要的作用。塔式起重机属于臂架型起重机,由于其臂架铰接在较高的塔身上,且可回转,臂架长度较大,结构轻巧、安装拆卸运输方便,适于露天作业,因此大多数用于工业与民用建筑施工。

本次设计在参照同类塔式起重机基础上,对QTZ40型塔式起重机进行总体设计及塔顶分析设计。在塔顶设计工程中,采用了有限元法对其进行分析计算,采用了ANSYS10.0软件进行分析。

按照整机主要性能参数,确定各机构类型及钢结构型式,主要确定了塔顶的结构参数。通过对塔顶作适当的简化,应用ANSYS10.0软件建立塔顶的有限元模型,施加各工况载荷,进行求解,进而可得各节点受力情况及各单元所受轴向力、轴向应力大小及各工况下塔顶的变形挠度大小,并能演示塔顶加载过程的动画,清晰的展现了各工况下塔顶的受力性能。

本设计为QTZ400塔式起重机总体及塔顶优化设计,主要分为以下几个方面: 首先,进行总体设计,包括平衡臂与平衡重计算、塔机风力计算和整机的抗倾覆稳定性计算;其次是塔顶的设计包括受力分析、结构简化、有限元分析、受力校核(包括校核强度、刚度和稳定性)等。

本次设计分析通过修改模型参数共准备了三种不同方案,进而对不同模型方案进行分析比较。由比较不同模型在相同工况下的受力状况及刚度状况,综合分析强度和刚度条件,可得出受力最为合理的一组模型参数,通过对此组参数下模型进行强度及刚度校核,进而获得塔顶的最终参数结果

关键词:QTZ40型塔式起重机     塔顶    有限元分析     ANSYS10.0

Abstract

  As an important facility, the tower crane plays an important role in construction industry. The tower crane belongs to the arm rack type crane. Its arm is hinged on the high tower body, and it may rotate. It has longer arm, dexterous structure. What’s more, it is easy to be assembled, disassembled and transported. It is suitable for the open-air work and mainly used for industry and civil construction

Based on the design of the similar tower crane, this design is composed of the system design and the tower top design of the QTZ40 tower crane. In the tower top design progress, it has carried Finite Element Method on the analysis computation, and used ANSYS10.0 software.

According to the entire machine main performance parameters, various organizations type and the steel structure pattern have been determined. Through the reasonable simplification of the tower top, the tower top finite element model is established by applying ANSYS10.0 software, and then it’s exerted various operating modes loads, and carried on the solution. Then ANSYS10.0 software can calculate various nodes stress situation, the axial stress various units receive, and the tower top distortion size under various operating modes. Also it can demonstrate the animation in the loads-carrying process on the tower top, which has clearly displayed the stress performance of the tower body under various operating modes.

The design for the QTZ400 tower crane and lifting the whole set of frame design, divided into the following aspects: First, to design, including the balance weight calculation, calculation and wind machine tower crane anti-tipping stability calculation; Secondly, tower top design, including tower top force analysis and model simplification and finite element analysis and check analysis (including strength check and stiffness check and stability check).

Through the revision of the model parameters, three different schemes have been prepared for the analysis comparison, which is carried on the different models. Because the stress condition and stiffness condition of different model are compared under the same operating mode, and a comprehensive analysis of the intensity and the stiffness condition is carried on, a most reasonable model parameter can be obtained. Through the intensity and the stiffness examination regarding this model, then the final parameter result of the tower top can be obtained.

Key words:  QTZ40 tower crane      Tower top     Finite element analysis    ANSYS10.0

目录

第一章前言1

1.1塔式起重机概述1

1.2塔式起重机的发展趋势1

第二章总体设计2

2.1 概述2

2.2 确定总体设计方案2

2.2.1 金属结构2

2.2.2 工作机构19

2.2.3 安全保护装置27

2.3 总体设计设计总则29

2.3.1 整机工作级别 29

2.3.2 机构工作级别29

2.3.3主要技术性能参数30

2.4 平衡臂与平衡重的计算30

2.5 起重特性曲线32

2.6 塔机风力计算 34

2.6.1 工作工况Ⅰ34

2.6.2 工作工况Ⅱ38

2.6.3 非工作工况Ⅲ40

   2.7整机的抗倾翻稳定性43

       2.7.1工作工况Ⅰ44

       2.7.2工作工况Ⅱ45

       2.7.3工作工况Ⅲ46

       2.7.4工作工况Ⅳ47

   2.8固定基础稳定性计算49

第三章塔顶的总体结构和受力分析51

3.1 塔顶总体51

3.1 塔顶尺寸设计52

3.1 塔顶受力分析53

第四章塔顶的模型简化和有限元分析55

4.1 塔顶模型建立的几点简化及分析过程55

4.2 塔顶结构的有限元分析55

4.2.1塔顶模型的建立56

4.2.2有限元分析计算57

第五章塔顶受力校核

   5.1 塔顶稳定性校核98

5.2 塔顶刚度校核99

5.3 塔顶强度校核99

第六章毕业设计小结100

致谢=101

主要参考文献=102

第1章  前言

1.1 概述

塔式起重机是我们建筑机械的关键设备,在建筑施工中起着重要作用,我们只用了五十年时间走完了国外发达国家上百年塔机发展的路程,如今已达到发达国家九十年代末期水平并跻身于当代国际市场。

QTZ40型塔式起重机简称QTZ40型塔机,是一种结构合理,性能比较优异的产品,比较国内同规格同类型的塔机具有更多的优点,能够满足高层建筑施工的需要,可用于建筑材料和预制构件的吊运和安装,并能在市内狭窄地区和丘陵地带建筑施工。高层建筑施工中,它的幅度利用率比其他类型起重机高,其幅度利用率可达全幅度的80%。

QTZ40型塔式起重机是400kN·m上回转自升式塔机。上回转自升塔式起重机是我国目前建筑工程中使用最广泛的塔机,几乎是万能塔机。它的最大特点是可以架得很高,所以所有的高层和超高层建筑、桥梁工程、电力工程,都可以用它去完成。这种塔式起重机适应性很强,所以市场需求很大。

1.2 发展趋势

  塔式起重机是在第二次世界大战后才真正获得发展的。在六十年代,由于高层、超高层建筑的发展,广泛使用了内部爬升式和外部附着式塔式起重机。并在工作机构中采用了比较先进的技术,如可控硅调速、涡流制动器等。进入七十年代后,它的服务对象更为广泛。因此,幅度、起重量和起升高度均有了显著的提高。

就工程起重机而言,今后的发展主要表现在如下几个方面:①整机性能:由于先进技术和材料的应用,同种型号的产品,整机重量要轻20%左右;②高性能、高可靠性的配套件,选择余地大、适应性好,性能得到充分发挥;③电液比例控制系统和智能控制显示系统的推广应用;④操作更方便、舒适、安全,保护装置更加完善;⑤向吊重量大、起升高度、幅度更大的大吨位方向发展。

第2章 总体设计

2.1 概述

总体设计是毕业设计中至关重要的一个环节,它是后续设计的基础和框架。只有在做好总体设计的前提下,才能更好的完成设计。它是对满足塔机技术参数及形式的总的构想,总体设计的成败关系到塔机的经济技术指标,直接决定了塔机设计的成败。

总体设计指导各个部件和各个机构的设计进行,一般由总工程师负责设计。在接受设计任务以后,应进行深入细致的调查研究,收集国内外的同类机械的有关资料,了解当前的国内外塔机的使用、生产、设计和科研的情况,并进行分析比较,制定总的设计原则。设计原则应当保证所设计的机型达到国家有关标准的同时,力求结构合理,技术先进,经济性好,工艺简单,工作可靠。

2.2 确定总体设计方案

QTZ40塔式起重机是上回转液压自升式起重机。尽管其设计型号有各种各样,但其基本结构大体相同。整台的上回转塔机主要由金属结构,工作机构,液压顶升系统,电器控制系统及安全保护装置等五大部分组成。

2.2.1 金属结构

塔式起重机金属结构部分由塔顶,吊臂,平衡臂,上、下支座,塔身,转台等主要部件组成。对于特殊的塔式起重机,由于构造上的差异,个别部件也会有所增减。金属结构是塔式起重机的骨架,承受塔机的自重载荷及工作时的各种外载荷,是塔式起重机的重要组成部分,其重量通常约占整机重量的一半以上,因此金属结构设计合理与否对减轻起重机自重,提高起重性能,节约钢材以及提高起重机的可靠性等都有重要意义。

1. 塔顶

自升塔式起重机塔身向上延伸的顶端是塔顶,又称塔帽或塔尖。其功能是承受臂架拉绳及平衡臂拉绳传来的上部载荷,并通过回转塔架、转台、承座等的结构部件或直接通过转台传递给塔身结构。

自升式塔机的塔顶有直立截锥柱式、前倾或后倾截锥柱式、人字架式及斜撑式等形式。截锥柱式塔尖实质上是一个转柱,由于构造上的一些原因,低部断面尺寸要比塔身断面尺寸为小,其主弦杆可视需要选用实心圆钢,厚壁无缝钢管或不等边角钢拼焊的矩形钢管。人字架式塔尖部件由一个平面型钢焊接桁架和两根定位系杆组成。而斜撑式塔尖则由一个平面型钢焊接桁架和两根定位系杆组成。这两种型式塔尖的共同特点是构造简单自重轻,加工容易,存放方便,拆卸运输便利。

塔顶高度与起重臂架承载能力有密切关系,一般取为臂架长度的1/7-1/10,长臂架应配用较高的塔尖。但是塔尖高度超过一定极限时,弦杆应力下降效果便不显著,过分加高塔尖高度不仅导致塔尖自重加大,而且会增加安装困难需要换用起重能力更大的辅助吊机。因此,设计时,应权衡各方面的条件选择适当的塔顶高度。

本设计采用前倾截锥柱式塔顶,断面尺寸为1.36m×1.36m。腹杆采用圆钢管。塔顶高6.115米。塔冒用无缝钢管焊接而成,顶部设有连接平衡臂拉杆和吊臂拉杆的铰销吊耳,以及穿绕起升钢丝绳的定滑轮,顶部应装有安全灯和避雷针。其结构如图2-1所示:

主要参考文献

【1】 董刚 李建功 潘风章主编 《机械设计》(第3版) 北京:机械工业出版社 1998

【2】 张质文,虞和谦等.起重机设计手册.北京:中国铁道出版社.1997.

【3】 《机械设计手册》(第1卷)(新版)机械设计手册编委会编著

北京:机械工业出版社 2004.8

【4】 《机械设计手册》(第2卷)(新版)机械设计手册编委会编著

北京:机械工业出版社 2004.8

【5】 成大先主编《机械设计手册》(第4版)北京:化学工业出版社 2002

【6】 顾迪民主编《工程起重机》(第2版)北京:中国建筑工业出版社 1988

【7】 刘品主编《互换性与测量技术基础》(第2版)哈尔滨:哈尔滨工业大学出版社 2001

【8】 徐灏主编《机械设计手册》(第2版) 北京:机械工业出版社 2000

【9】 曹双寅主编《工程结构设计原理》 南京:东南大学出版社 2002

【10】刘鸿文主编《材料力学 Ⅰ》(第4版) 高等教育出版社

【11】《QTZ50塔式起重机使用说明书》

【12】张青  张瑞军  编著《工程起重机结构与设计》北京:化学工业出版社,2008.7

【13】中华人民共和国国家标准GB/T 13752-92 《塔式起重机设计规范》 北京:中国标准出版社 1993

【14】范俊祥主编《塔式起重机》 中国建材工业出版社

【15】许镇宇、邱宣怀主编:《机械零件》 人民教育出版社

【16】刘佩衡主编《塔式起重机使用手册》  北京:机械工业出版社,2002

【17】中国建设部《钢结构设计规范》      2003.12

【18】黄靖远 龚剑霞 贾延林  《机械设计学》北京工业出版社,2002

【19】GB/T 75144-1994   《塔式起重机安全规程》

【20】孙在鲁 著《塔式起重机应用技术》北京:中国建材工业出版社,2003.5

【21】邢静忠编著《ANSYS应用实例与分析》北京:科学出版社,2006


内容简介:
PRINT DOF NODAL SOLUTION PER NODE * POST1 NODAL DEGREE OF FREEDOM LISTING * LOAD STEP= 1 SUBSTEP= 1 TIME= 1.0000 LOAD CASE= 0 THE FOLLOWING DEGREE OF FREEDOM RESULTS ARE IN THE GLOBAL COORDINATE SYSTEM NODE UX UY UZ ROTX ROTY ROTZ 1 0.0000 0.0000 0.0000 0.0000 0.0000 0.0000 2 0.0000 0.0000 0.0000 0.0000 0.0000 0.0000 3 0.43489 0.16657 0.25043 0.11483E-03 0.14973E-03-0.73945E-03 4 0.44051 -0.43474 -0.24478 0.54474E-04 0.15498E-03-0.77944E-03 5 1.6803 0.12152 0.22398 0.11072E-03 0.17398E-03-0.12200E-02 6 1.6869 -0.82378 0.99566E-01 0.18547E-03 0.18880E-03-0.12261E-02 7 3.1331 0.29062E-01 0.44848 0.22906E-03 0.25153E-03-0.17917E-02 8 3.1419 -1.1122 0.15534 0.19234E-03 0.27328E-03-0.18279E-02 9 5.0794 -0.23271 0.56403 0.21476E-03 0.27983E-03-0.22483E-02 10 5.0869 -1.3683 0.47682 0.32800E-03 0.28415E-03-0.22248E-02 11 7.0379 -0.49872 0.76824 0.32991E-03 0.30224E-03-0.27211E-02 12 7.0493 -1.5087 0.66774 0.20304E-03 0.33379E-03-0.28114E-02 13 9.5336 -0.99423 1.0041 0.35153E-03 0.43138E-03-0.28774E-02 14 9.6792 -1.6466 0.85353 0.25116E-03 0.43922E-03-0.30449E-02 15 0.0000 0.0000 0.0000 0.0000 0.0000 0.0000 16 0.0000 0.0000 0.0000 0.0000 0.0000 0.0000 17 0.43780 0.22514 0.26267 0.13040E-03 0.16484E-03-0.62605E-03 18 0.43817 -0.31464 -0.26345 0.54012E-04 0.15874E-03-0.67048E-03 19 1.4751 0.27504 0.23460 0.12145E-03 0.21238E-03-0.10882E-02 20 1.4771 -0.59264 0.82131E-01 0.19193E-03 0.21162E-03-0.11054E-02 21 2.8315 0.24892 0.45818 0.23874E-03 0.28905E-03-0.15908E-02 22 2.8348 -0.79091 0.13887 0.20023E-03 0.29418E-03-0.16311E-02 23 4.5253 0.84514E-01 0.57108 0.21395E-03 0.29477E-03-0.20272E-02 24 4.5267 -0.96430 0.46479 0.34014E-03 0.28310E-03-0.20150E-02 25 6.3291 -0.10812 0.76696 0.33620E-03 0.32661E-03-0.24040E-02 26 6.3359 -1.0464 0.66753 0.22112E-03 0.34518E-03-0.25132E-02 27 8.4575 -0.46381 1.0044 0.36140E-03 0.44415E-03-0.24766E-02 28 8.6181 -1.1252 0.85372 0.25007E-03 0.44162E-03-0.26828E-02 29 9.1768 -1.4405 0.76593 0.90878E-04 0.33379E-03-0.28114E-02 30 8.6078 -1.2220 0.91927 0.33329E-03 0.34518E-03-0.25132E-02 31 9.1672 -0.75379 0.95392 0.25657E-03 0.30224E-03-0.27444E-02 32 8.4672 -0.60640 1.0451 0.40953E-03 0.32661E-03-0.24272E-02 MAXIMUM ABSOLUTE VALUES NODE 14 14 32 32 27 14 VALUE 9.6792 -1.6466 1.0451 0.40953E-03 0.44415E-03-0.30449E-02FINISH/Clear/FilName,EX3.13(1)/TITLE,EX3.13(1),STANDARD SECTION OF QTZ40 TOWER CRANE with BEAM4/PREP7N,1,-650.27,180,680N,2,680,180,680N,3,-442.16,1440,680N,4,680,1440,680N,5,-255.52,2570,680N,6,680,2570,680N,7,-88.7,3580,680N,8,680,3580,680N,9,59.95,4480,680N,10,680,4480,680N,11,193.74,5290,680N,12,680,5290,680N,13,330,6115,680N,14,680,6115,680N,15,-650.27,180,-680N,16,680,180,-680N,17,-442.16,1440,-680N,18,680,1440,-680N,19,-255.52,2570,-680N,20,680,2570,-680N,21,-88.7,3580,-680N,22,680,3580,-680N,23,59.95,4480,-680N,24,680,4480,-680N,25,193.74,5290,-680N,26,680,5290,-680N,27,330,6115,-680N,28,680,6115,-680N,29,680,6115,105N,30,680,6115,-105N,31,330,6115,250N,32,330,6115,-250ET,1,BEAM4MP,EX,1,210E3MP,PRXY,1,0.3MP,DENS,1,7800e-12Acel,0,9800,0R,1,2088.1,2368427,2368427,102,102R,2,628,197506,197506,54,54Real,1E,14,12E,12,10E,10,8E,8,6E,6,4E,4,2E,26,28E,16,18E,18,20E,20,22E,22,24E,24,26E,11,13E,1,3E,3,5E,5,7E,7,9E,9,11E,15,17E,17,19E,19,21E,21,23E,23,25E,25,27Real,2E,13,14E,11,12E,9,10E,7,8E,5,6E,3,4E,1,2E,15,16E,17,18E,19,20E,21,22E,23,24E,25,26E,27,28E,14,11E,11,10E,10,7E,7,6E,6,3E,3,2E,25,28E,25,24E,24,21E,21,20E,20,17E,17,16E,29,12E,30,26E,14,28E,26,12E,10,24E,8,22E,6,20E,4,18E,2,16E,26,10E,10,22E,22,6E,6,18E,18,2E,13,27E,31,11E,32,25E,11,25E,9,23E,7,21E,5,19E,3,17E,1,15E,25,9E,9,21E,21,5E,5,17E,17,1D,1,ALLD,2,ALLD,15,ALLD,16,ALLF,13,FY,-47.23E3F,27,FY,-47.23E3F,14,FY,-26.995E3F,28,FY,-26.995E3F,14,FX,81.935E3F,28,FX,81.935E3F,13,FX,-59.78E3F,27,FX,-59.78E3F,11,FY,-5E3F,12,FY,-5E3F,27,FY,-5E3F,28,FY,-5E3F,9,FY,-1.079E3F,10,FY,-1.079E3F,11,FY,-1.079E3F,12,FY,-1.079E3F,23,FY,-1.079E3F,24,FY,-1.079E3F,25,FY,-1.079E3F,26,FY,-1.079E3FINISH/SOLUSolveF,3,FY,-56.3E0F,5,FY,-56.3E0F,7,FY,-56.3E0F,17,FY,-56.3E0F,19,FY,-56.3E0F,21,FY,-56.3E0SolveF,3,FX,32.76E0F,4,FX,32.76E0F,5,FX,32.76E0F,6,FX,32.76E0F,7,FX,32.76E0F,8,FX,32.76E0F,9,FX,32.76E0F,10,FX,32.76E0F,11,FX,32.76E0F,12,FX,32.76E0F,13,FX,32.76E0F,14,FX,32.76E0F,17,FX,32.76E0F,18,FX,32.76E0F,19,FX,32.76E0F,20,FX,32.76E0F,21,FX,32.76E0F,22,FX,32.76E0F,23,FX,32.76E0F,24,FX,32.76E0F,25,FX,32.76E0F,26,FX,32.76E0F,27,FX,32.76E0F,28,FX,32.76E0F,29,FX,32.76E0F,30,FX,32.76E0F,31,FX,32.76E0F,32,FX,32.76E0F,33,FX,32.76E0SolveFINISH/post1SET,1,1pldisp,2prdispEtable,LS1,LS,1Etable,LS6,LS,6Etable,LS2,LS,2Etable,LS3,LS,3Etable,LS4,LS,4Etable,LS5,LS,5Etable,V,VoluEtable,smax,NMISC,1Etable,smin,NMISC,2pretab,LS1,LS2,LS3,LS4,LS5,LS6,smax,smin/Title,Axial stress distribution in the fist load casePLLS,LS1,LS6FINISH PRINT ELEMENT TABLE ITEMS PER ELEMENT * POST1 ELEMENT TABLE LISTING * STAT CURRENT CURRENT CURRENT CURRENT CURRENT CURRENT CURRENT CURRENT ELEM LS1 LS2 LS3 LS4 LS5 LS6 SMAX SMIN 1 -35.076 17.191 -17.191 -0.77252 0.77252 -35.139 -17.113 -53.040 2 -36.379 -15.320 15.320 -0.71360 0.71360 -36.441 -20.345 -52.412 3 -59.714 4.8927 -4.8927 5.3132 -5.3132 -59.783 -49.508 -69.920 4 -59.933 -11.880 11.880 -8.5781 8.5781 -60.011 -39.475 -80.391 5 -72.256 1.4662 -1.4662 9.2652 -9.2652 -72.343 -61.525 -82.988 6 -72.409 -8.6706 8.6706 -11.760 11.760 -72.505 -51.979 -92.840 7 -20.097 15.314 -15.314 0.39611 -0.39611 -20.034 -4.3862 -35.807 8 -52.488 6.3373 -6.3373 11.582 -11.582 -52.392 -34.569 -70.407 9 -51.707 5.9120 -5.9120 -11.706 11.706 -51.621 -34.089 -69.325 10 -41.263 4.0461 -4.0461 8.8128 -8.8128 -41.186 -28.404 -54.122 11 -40.493 8.6313 -8.6313 -8.2301 8.2301 -40.424 -23.631 -57.354 12 -21.303 4.1594 -4.1594 3.9806 -3.9806 -21.241 -13.163 -29.443 13 -20.678 20.632 -20.632 -0.44114 0.44114 -20.614 0.39529 -41.750 14 38.630 3.5100 -3.5100 -8.3765 8.3765 38.727 50.517 26.744 15 29.020 10.141 -10.141 6.1336 -6.1336 29.106 45.294 12.745 16 29.815 0.32257 -0.32257 -6.5100 6.5100 29.892 36.647 22.982 17 13.522 14.686 -14.686 3.6693 -3.6693 13.591 31.877 -4.8330 18 14.479 0.85455E-01-0.85455E-01 -3.5843 3.5843 14.541 18.149 10.809 19 48.211 5.1492 -5.1492 -8.6420 8.6420 48.307 62.002 34.420 20 39.977 6.0279 -6.0279 6.7767 -6.7767 40.063 52.781 27.172 21 40.022 3.5502 -3.5502 -6.2007 6.2007 40.099 49.773 30.271 22 26.167 8.8567 -8.8567 3.9602 -3.9602 26.236 38.984 13.350 23 26.543 4.1917 -4.1917 -2.9019 2.9019 26.605 33.637 19.450 24 -1.0594 11.753 -11.753 -0.27435 0.27435 -0.99637 10.968 -13.086 25 87.401 -103.86 103.86 -0.36582 0.36582 87.401 191.63 -16.824 26 4.9267 -47.035 47.035 -7.4216 7.4216 4.9267 59.383 -49.530 27 2.5465 -22.232 22.232 -7.7152 7.7152 2.5465 32.494 -27.401 28 2.4101 -13.800 13.800 5.4239 -5.4239 2.4101 21.634 -16.814 29 1.4844 -7.2156 7.2156 -1.6702 1.6702 1.4844 10.370 -7.4014 30 1.0526 -5.8877 5.8877 8.7865 -8.7865 1.0526 15.727 -13.622 31 0.0000 0.96775 -0.96775 0.0000 0.0000 0.0000 0.96775 -0.96775 32 0.0000 0.96775 -0.96775 0.0000 0.0000 0.0000 0.96775 -0.96775 33 0.69041E-01 -4.1572 4.1572 9.2781 -9.2781 0.69041E-01 13.504 -13.366 34 0.45602 -5.5751 5.5751 -1.7873 1.7873 0.45602 7.8184 -6.9064 35 0.88402 -10.807 10.807 5.5154 -5.5154 0.88402 17.207 -15.439 36 0.47099 -17.986 17.986 -6.5549 6.5549 0.47099 25.012 -24.070 37 2.9219 -35.617 35.617 -8.9775 8.9775 2.9219 47.516 -41.672 38 96.366 -63.670 63.670 -1.2451 1.2451 96.366 161.28 31.451 39 77.275 1.4447 -1.4447 1.7733 -1.7733 77.212 80.493 74.057 40 -57.465 -10.960 10.960 -4.5483 4.5483 -57.527 -41.957 -72.973 41 36.649 -2.1799 2.1799 -0.65825 0.65825 36.580 39.487 33.811 * POST1 ELEMENT TABLE LISTING * STAT CURRENT CURRENT CURRENT CURRENT CURRENT CURRENT CURRENT CURRENT ELEM LS1 LS2 LS3 LS4 LS5 LS6 SMAX SMIN 42 -32.591 -7.2284 7.2284 -0.95117 0.95117 -32.668 -24.411 -40.771 43 23.715 -2.4268 2.4268 -1.8322 1.8322 23.629 27.974 19.456 44 -20.468 -3.6994 3.6994 0.50154 -0.50154 -20.565 -16.267 -24.669 45 62.710 3.8622 -3.8622 -0.39103 0.39103 62.773 66.963 58.456 46 -43.005 -5.9497 5.9497 -4.6875 4.6875 -43.067 -32.368 -53.643 47 31.695 -3.9116 3.9116 -1.2129 1.2129 31.626 36.820 26.571 48 -24.882 -4.2443 4.2443 -1.0912 1.0912 -24.959 -19.546 -30.217 49 20.095 -3.5555 3.5555 -2.0693 2.0693 20.009 25.720 14.470 50 -15.266 -1.6836 1.6836 0.35629 -0.35629 -15.362 -13.226 -17.306 51 0.59462E-13-0.31305E-13 0.31305E-13-0.23064E-13 0.23064E-13-0.63063E-01 0.11383E-12 0.50929E-14 52 -0.43434E-14 0.39070E-14-0.39070E-14 0.91384E-14-0.91384E-14-0.63063E-01 0.87020E-14-0.17389E-13 53 -0.29637E-01 -2.3063 2.3063 8.5102 -8.5102 -0.29637E-01 10.787 -10.846 54 0.32283E-01 4.1354 -4.1354 4.5833 -4.5833 0.32283E-01 8.7510 -8.6864 55 1.8571 1.8871 -1.8871 3.2036 -3.2036 1.8571 6.9478 -3.2335 56 2.5434 -0.21278E-01 0.21278E-01 -1.3604 1.3604 2.5434 3.9251 1.1616 57 2.6922 1.4533 -1.4533 -1.0538 1.0538 2.6922 5.1992 0.18511 58 2.8830 0.16118 -0.16118 -3.8651 3.8651 2.8830 6.9093 -1.1433 59 0.0000 1.0115 -1.0115 0.0000 0.0000 0.0000 1.0115 -1.0115 60 0.14844 -3.6261 3.6261 0.73959 -0.73959 0.86522E-01 4.5142 -4.2173 61 -4.7053 0.47183 -0.47183 1.3778 -1.3778 -4.7741 -2.8557 -6.5550 62 -1.4435 -0.12963 0.12963 -2.0717 2.0717 -1.5207 0.75784 -3.6448 63 -5.4398 -1.8566 1.8566 2.7451 -2.7451 -5.5262 -0.83815 -10.042 64 -2.2828 0.18698 -0.18698 -3.3384 3.3384 -2.3791 1.2426 -5.8082 65 -0.44563E-01 0.13106 -0.13106 8.8946 -8.8946 -0.44563E-01 8.9811 -9.0703 66 -0.51381E-13-0.33044E-13 0.33044E-13-0.70141E-15 0.70141E-15-0.63063E-01-0.17636E-13-0.85126E-13 67 0.74429E-13-0.39007E-13 0.39007E-13-0.74408E-15 0.74408E-15-0.63063E-01 0.11418E-12 0.34678E-13 68 0.19713 2.1321 -2.1321 5.2739 -5.2739 0.19713 7.6031 -7.2089 69 -1.0875 0.54214 -0.54214 3.0656 -3.0656 -1.0875 2.5202 -4.6952 70 -1.4983 2.7781 -2.7781 -1.0578 1.0578 -1.4983 2.3376 -5.3343 71 -1.6393 1.0469 -1.0469 -0.89722 0.89722 -1.6393 0.30488 -3.5835 72 -1.8891 2.9364 -2.9364 -3.9250 3.9250 -1.8891 4.9722 -8.7505 73 0.0000 1.0115 -1.0115 0.0000 0.0000 0.0000 1.0115 -1.0115 74 -0.62302 -3.3983 3.3983 1.1858 -1.1858 -0.68494 3.9610 -5.2071 75 3.5296 -0.31407E-01 0.31407E-01 -2.9144 2.9144 3.4608 6.4754 0.58374 76 0.19894 -0.34042 0.34042 2.7920 -2.7920 0.12173 3.3314 -2.9335 77 4.1747 -2.2521 2.2521 -4.0791 4.0791 4.0883 10.506 -2.1564 78 1.1078 -0.26998E-01 0.26998E-01 3.9801 -3.9801 1.0114 5.1148 -2.8993 MINIMUM VALUES ELEM 6 25 13 6 8 6 5 6 VALUE -72.409 -103.86 -20.632 -11.760 -11.582 -72.505 -61.525 -92.840 MAXIMUM VALUES ELEM 38 13 25 8 6 38 25 39 VALUE 96.366 20.632 103.86 11.582 11.760 96.366 191.63 74.057 为了预测焊缝几何形状而进行的数学模型的研究 摘要在最近的几年中,自动化焊接或机器人焊接系统使用的比例显著增长,为了进一步开发这些系统,研究模型的相关焊接工艺参数对焊缝的几何形状的预测是必需的。为了获得焊缝的几何形状与焊接工艺参数的关系,需要改变AS 1204指令下在12mm厚的低碳钢制造的部分渗透、单通、珠板焊缝的大量焊接工艺参数,将此实验结果与输入变量输入到已经发表的公式中获得的输出结果进行比较。此试验结果还能被用于开发一个数学模型用来解释气体保护焊(GMAW)工艺参数变量和焊缝几何形状之间的关系,进而使用最小二乘法理论,以期望的焊缝尺寸为基础,计算线径、焊接电压、焊接速度、电弧电流等焊接工艺参数。(版权所有1996年加拿大矿业和冶金研究所。由Elsevier科学有限公司发布)。 命名法 D线径 H焊缝高度 I电弧电流 Q热量的传入速度 P焊缝渗透 焊缝渗透的估算 S焊接速度 T熔化温度环境温度 时间 V焊接电压 焊缝宽度 焊缝宽度估计 实验结果 理论结果 百分误差 容积热容量 散热 热输入效率简介 由大量的焊接焊缝的工艺参数的差异导致的焊缝几何形状的不同可能会影响产品质量、生产效率和成本效益。因为涉及大量的参数,所以气体保护焊焊接工艺参数和焊缝几何形状之间的关系是非常复杂的,现在人们只能尝试预测和理解气体保护焊焊接参数变量对焊缝几何形状的影响。这些尝试包括:基于热流理论的理论研究法和基于实际焊接过程的经验法。焊接研究所早期曾尝试应用统计方法评估埋弧焊变量和焊缝几何形状之间的关系,并取得了很大的成功。然而,此研究方法获得的结果是不完整的,并且在车间应用或解释埋弧焊工艺过程的特征时是没有价值的。另一种方法是一个被称为公差盒方法的优化过程,使用它对焊接工艺过程的选择进行优化,并涉及许多后续试验。这种技术能非常有效的提供一个解决焊接工艺过程优化问题的方法,优化焊接变量的方法常常用于变化过程中的公差和生产速率的优化,但它很难处理三个以上的变量。 Shinoda,Doherty和McGlone对1978年以前出版的这些理论进行了总结;McGlone和Chadwick用数学的方法分析了弧焊工艺变量和焊缝几何形状之间的关系。埋弧焊焊接的工艺变量包括焊接电流、焊接电压、焊接速度、斜角和电极直径。在研究焊接变量和角焊缝几何形状之间的数学关系时,对于气体保护焊过程中使用的焊丝药芯种类与角焊几何形状之间的关系中也有类似的研究;Chandel的研究包括电极的极性、焊接接头的渗透程度、熔化速度和焊珠大小对气体保护焊接过程的影响;Yang等人,第一个扩展研究了焊缝沉积区域,并提出了电极的极性、扩展、电极直径、焊接电流、电弧电压、行驶速度、电源设置和通量碱度对焊缝沉积区的影响。 为了有效地利用自动化弧焊和机器人弧焊,开发一个容易编程并能把数据传送给机器人的数学模型是非常重要的。这个数学模型在满足所需焊件的机械性能的同时,还应提供焊缝的几何尺寸参数和形状的联系,并且具有高的置信度。该数学模型也可应用于各种不同厚度材料的焊接,并能适用于全位置焊接。在自动焊接系统中,数据的形式必须是可用于数学方程的形式。 本实验研究中含有获得焊接过程参数和焊缝的几何形状之间关系的关键步骤,将实验结果与输入变量输入到公式中而获得的输出变量的结果进行比较,去完善数学公式,以更好地预测气体保护焊过程中的输出,开发数学模型可以准确解释气体保护焊变量与焊缝几何部分的渗透、单通、珠板之间的联系,并最终定义数学模型方程,利用最小二乘法的理论进行计算,即允许以所需的焊缝尺寸为条件,计算焊接工艺参数。实验步骤 在这个试验研究中,焊接过程中的工艺参数变量是线直径、焊接电压、电弧电流、焊接速度,响应是焊缝宽度,焊缝高度和焊缝渗透率。其中可供选择有两个线直径(1.2和1.6毫米)、三个层次的焊接速度(25,33和41毫米/分钟)、三个层次的弧电流(180,260和360A)和三个层次焊接电压(20,25和30V)。焊接设备在先进制造中心和工业自动化生产中的作用是数据的收集和评估。该设施由Lincoln气体保护金属极电弧焊接单元和日立机器人操纵器组成。气体保护金属极电弧焊接单元包括:焊接电源、焊工远程控制单元、焊丝焊炬;日立机器人操纵器由机器人控制单元和机器人教导盒组成。焊丝焊炬的定位和运动控制通常由日立的六轴联动机器人控制器来实现。焊接电极丝的确定主要依据于加工过程中焊件的机械性能、基体金属的物理特性、焊接尺寸和现有的电极库存。直径为1.2和1.6毫米的钢丝碳含量为0.07 - 0.15,锰含量为1.00-1.50,硅含量为0.60-0.85,硫含量小于等于0.035,磷含量小于等于0.025,铜含量小于等于0.5。在气体保护焊接的工艺过程中,为了使两个样品达到平衡,两个样品常被放在相隔50毫米的两侧进行观察,以消除端部效应。在2007512mm的低碳钢的实验板上进行的焊接过程相当于在1204个由0.25的C、0.4的Si、0.04的P组成的单位中使用部分渗透,单通,珠板焊缝技术的焊接过程,因为在焊接工艺更一般的情况下这种技术能简单模拟重要的焊接工艺过程,在焊接条件的输入路径特定时,实验测试板均位于机器人控制器和机器人选择的夹具中。当输入焊机的氩气保护气体导通时,机器人便被初始化,开始W图1 W:焊缝宽度H:焊缝高度P:焊缝渗透进行焊接,一直持续到实验运行完成。在此之后,实验板可被当作电源钢锯和已加工的端面使用,特殊端面还需要被抛光并用2.5硝酸酒精蚀刻溶液使实验板显示出晶粒边界和渗透深度。配置文件投影机的图像放大倍率为10倍和20倍,用于精确测量焊缝的几何形状。最后在联系焊接几何参数和焊缝几何尺寸关系的基础上进行实验结果的分析。图1为焊缝的几何参数的研究。 表1 机器人和方程的模型分析误差估计水平相关复映系数决定系数焊缝宽度焊缝渗透深度0.502340.345210.7020.60350.69620.596 结果与讨论 假如在预测过程中假设焊缝完全穿透,并且板焊传热只在板的平面中进行,那么理论上可在导电传热研究的基础的上准确预测焊缝几何形状,。Robers和Wells估计焊缝宽度可以通过下式计算得到: 焊缝渗透深度常被假定等于焊缝宽度的一半,焊缝横截面为半圆形。假设材料参数值是: :试验结果图2 计算焊缝宽度 比较测量和计算焊缝宽度在气体保护焊焊接过程中,由产品决定气体保护焊焊接过程中的热输入速率。当焊接钢时,焊接工艺参数的值是由焊接电压、电弧电流、电极延伸和不同的保护气体决定的,实验所得焊缝的宽度一般大于理论的焊缝宽度,而实验所得焊缝渗透深度却通常低于理论焊缝渗透深度。线性回归分析常用于实验结果与理论计算结果的二维(2D)数学模型的分析,所获得的结果如下: (2) (3) 表1示出标准的误差估计、多个相关性系数、上述相应模型描述的决定系数,这两个方程的复相关系数的值分别为0:702和0.6035。值得注意的是,方程(2)的复相关系数高于方程(3),焊缝的几何尺寸的测量和计算值散点图如图2和图3所示,使用线性回归方程绘制出最佳的线。从图2和图3,可以发现,方程(2)和(3)有一种高估了焊缝渗透,低估了焊缝宽度的趋势,Christensen等人发现了类似的结果。此外,Friedman和Glickstein分析表明,在固定氩弧焊中较大直径的热源往往增加焊缝宽度,减少焊缝渗透。图4 无量纲的焊缝宽度的测量尺寸:测量焊缝宽度:计算焊缝宽度 :试验结果图3 计算焊缝渗透深度 比较测量和计算焊缝宽度Christensen等人发表的理论无量纲图表显示出了各种焊缝尺寸与焊缝工艺参数,他们宣称他们的这个模型在点源方程的假设下和一定的限度内适合所有材料的焊接组合。此实验是在假设了一个三维的导热组态下进行的,将此实验结果与Christensen等人得到的实验结果相比较,并用无量纲的参数绘制实验结果的点图,图4示出了无量纲的焊缝宽度。即使散射的理论成果相当可观,实验的无量纲焊缝宽度和理论的无量纲焊缝宽度之间的合理讨论也会存在。从图 5看出,它的理论结果超过了估计的焊缝渗透。此外,从上面的比较很明显的看出,在各种型号模型的基础上准确合理预测的焊缝几何形状,需要调整焊接参数以使焊缝几何形状更好地与实验结果相符。由于传导,对流,辐射传热和大量传热都包括在气体保护焊中,因此准确的分析模型的发展趋势是非常复杂的,并且有时分析结果与两种闭环控制或自适应控制的目的相矛盾。这时,应考虑用一个回归模型来代替分析模型对焊缝几何尺寸进行准确的分析。 图5 :测量焊缝渗透 :计算焊缝渗透:焊缝高度:焊缝渗透:焊缝宽度 由Chandet发表的气体保护焊工艺中的经验公式也被用来预测焊缝几何特征。在生产54焊缝的过程中,常用矩阵设计和矩阵处理的方式将每个方程结果输入到上述经验公式中。将Chandel方程的精确结果与实验结果进行比较,把每个焊缝宽度,焊缝高度和焊缝渗透的结果绘制在分散点图中,理论结果描绘在X轴上,实验结果描绘在Y轴上,还有一条与标绘点拟合最佳的线。显而易见,没有一条线能在一定精度内合理地预测实验值。然而,当这些数据点的值绘制成散点图时,会出现确定的相关性。在一定的百分误差内基于理论结果预测实验结果时常采用这种方法,精确的理论结果的计算常按下式进行计算 : (4)图9 Chandel方程的精确分析这是将这些组的结果分为:0至5,5 至10,10至20,20至30,30至40,40至50和50以上七类的依据,这个焊道尺寸(焊缝宽度,焊缝高度和焊缝渗透)的分析结果示于图 9。 河北建筑工程学院毕业设计计算书指导教师:李常胜 设计题目:QTZ40塔式起重机总体及塔顶优化设计设计人:刘伟设计项目计算与说明结果前言概述发展趋势总体设计概述确定总体设计方案塔机金属结构塔顶 吊臂构造型式分节问题截面形式及截面尺度腹杆布置和杆件材料选用吊点的选择与构造平衡臂和平衡重平衡臂的结构型式 平衡重拉杆上、下支座塔身塔身结构断面型式塔身结构腹杆系统标准节间的联接方式塔身结构设计塔身的接高问题转台装置回转支承底架附着装置 套架与液压顶升机构爬升架顶升机构套架液压顶升基础工作机构起升机构起升机构的传动方式 起升机构的驱动方式起升机构的减速器起升机构的制动器滑轮组倍率回转机构变幅机构安全装置限位开关起升高度限制器起重量限制器力矩限制器风速仪钢丝绳防脱装置电气系统总体设计原则整机工作级别机构工作级别主要技术性能参数平衡重的计算起重机各部件对塔身的中心力矩起重特性曲线各幅度时起重量起重特性曲线塔机的风力计算工作工况平衡臂风力计算风力系数选取由平衡臂的设计尺寸计算迎风面积风力计算起升机构的风力计算平衡重风力计算起重臂风力计算变幅机构风力计算塔顶风力计算上下支座风力计算塔身风力计算工作工况平衡臂风力计算起升机构风力计算平衡重风力计算起重臂风力计算变幅机构风力计算塔顶风力计算上下支座风力计算塔身风力计算非工作工况平衡臂风力计算起升机构风力计算平衡重风力计算起重臂风力计算变幅机构风力计算塔顶风力计算上下支座风力计算塔身风力计算起重机抗倾覆稳定性计算工作工况平衡臂部分起重臂部分塔身部分基础部分工作工况平衡臂部分起重臂部分塔身部分基础部分惯性载荷坡度载荷风载荷非工作工况平衡臂部分起重臂部分塔身部分基础部分风载荷工作工况平衡臂部分起重臂部分塔身部分基础部分风载荷固定基础稳定性计算固定基础稳定塔顶的总体结构和受力分析塔顶总体设计塔顶尺寸优化选择的三种方案塔顶受力分析模型简化和有限元分析塔顶模型图图形显示变形列表显示位移列表显示单元内容图形显示单元轴力塔顶模型图塔顶模型图列表显示位移列表显示单元表的内容图形显示单元轴力塔顶模型图塔顶变形列表显示位移列表显示单元表内容图形显示轴向应力稳定性校核刚度校核强度校核第1章 前言1.1 概述塔式起重机是我们建筑机械的关键设备,在建筑施工中起着重要作用,我们只用了五十年时间走完了国外发达国家上百年塔机发展的路程,如今已达到发达国家九十年代末期水平并跻身于当代国际市场。QTZ40型塔式起重机简称QTZ40型塔机,是一种结构合理,性能比较优异的产品,比较国内同规格同类型的塔机具有更多的优点,能够满足高层建筑施工的需要,可用于建筑材料和预制构件的吊运和安装,并能在市内狭窄地区和丘陵地带建筑施工。高层建筑施工中,它的幅度利用率比其他类型起重机高,其幅度利用率可达全幅度的80%。QTZ40型塔式起重机是400kNm上回转自升式塔机。上回转自升塔式起重机是我国目前建筑工程中使用最广泛的塔机,几乎是万能塔机。它的最大特点是可以架得很高,所以所有的高层和超高层建筑、桥梁工程、电力工程,都可以用它去完成。这种塔式起重机适应性很强,所以市场需求很大。1.2 发展趋势 塔式起重机是在第二次世界大战后才真正获得发展的。在六十年代,由于高层、超高层建筑的发展,广泛使用了内部爬升式和外部附着式塔式起重机。并在工作机构中采用了比较先进的技术,如可控硅调速、涡流制动器等。进入七十年代后,它的服务对象更为广泛。因此,幅度、起重量和起升高度均有了显著的提高。就工程起重机而言,今后的发展主要表现在如下几个方面:整机性能:由于先进技术和材料的应用,同种型号的产品,整机重量要轻20%左右;高性能、高可靠性的配套件,选择余地大、适应性好,性能得到充分发挥;电液比例控制系统和智能控制显示系统的推广应用;操作更方便、舒适、安全,保护装置更加完善;向吊重量大、起升高度、幅度更大的大吨位方向发展。第2章 总体设计2.1 概述总体设计是毕业设计中至关重要的一个环节,它是后续设计的基础和框架。只有在做好总体设计的前提下,才能更好的完成设计。它是对满足塔机技术参数及形式的总的构想,总体设计的成败关系到塔机的经济技术指标,直接决定了塔机设计的成败。总体设计指导各个部件和各个机构的设计进行,一般由总工程师负责设计。在接受设计任务以后,应进行深入细致的调查研究,收集国内外的同类机械的有关资料,了解当前的国内外塔机的使用、生产、设计和科研的情况,并进行分析比较,制定总的设计原则。设计原则应当保证所设计的机型达到国家有关标准的同时,力求结构合理,技术先进,经济性好,工艺简单,工作可靠。2.2 确定总体设计方案QTZ40塔式起重机是上回转液压自升式起重机。尽管其设计型号有各种各样,但其基本结构大体相同。整台的上回转塔机主要由金属结构,工作机构,液压顶升系统,电器控制系统及安全保护装置等五大部分组成。2.2.1 金属结构塔式起重机金属结构部分由塔顶,吊臂,平衡臂,上、下支座,塔身,转台等主要部件组成。对于特殊的塔式起重机,由于构造上的差异,个别部件也会有所增减。金属结构是塔式起重机的骨架,承受塔机的自重载荷及工作时的各种外载荷,是塔式起重机的重要组成部分,其重量通常约占整机重量的一半以上,因此金属结构设计合理与否对减轻起重机自重,提高起重性能,节约钢材以及提高起重机的可靠性等都有重要意义。1. 塔顶自升塔式起重机塔身向上延伸的顶端是塔顶,又称塔帽或塔尖。其功能是承受臂架拉绳及平衡臂拉绳传来的上部载荷,并通过回转塔架、转台、承座等的结构部件或直接通过转台传递给塔身结构。自升式塔机的塔顶有直立截锥柱式、前倾或后倾截锥柱式、人字架式及斜撑式等形式。截锥柱式塔尖实质上是一个转柱,由于构造上的一些原因,低部断面尺寸要比塔身断面尺寸为小,其主弦杆可视需要选用实心圆钢,厚壁无缝钢管或不等边角钢拼焊的矩形钢管。人字架式塔尖部件由一个平面型钢焊接桁架和两根定位系杆组成。而斜撑式塔尖则由一个平面型钢焊接桁架和两根定位系杆组成。这两种型式塔尖的共同特点是构造简单自重轻,加工容易,存放方便,拆卸运输便利。塔顶高度与起重臂架承载能力有密切关系,一般取为臂架长度的1/7-1/10,长臂架应配用较高的塔尖。但是塔尖高度超过一定极限时,弦杆应力下降效果便不显著,过分加高塔尖高度不仅导致塔尖自重加大,而且会增加安装困难需要换用起重能力更大的辅助吊机。因此,设计时,应权衡各方面的条件选择适当的塔顶高度。本设计采用前倾截锥柱式塔顶,断面尺寸为1.36m1.36m。腹杆采用圆钢管。塔顶高6.115米。塔冒用无缝钢管焊接而成,顶部设有连接平衡臂拉杆和吊臂拉杆的铰销吊耳,以及穿绕起升钢丝绳的定滑轮,顶部应装有安全灯和避雷针。其结构如图2-1所示:图2-1 塔顶结构图 2. 起重臂1) 构造型式塔式起重机的起重臂简称臂架或吊臂,按构造型式可分为:小车变幅水平臂架;俯仰变幅臂架,简称动臂;伸缩式小车变幅臂架;折曲式臂架。小车变幅水平臂架,简称小车臂架,是一种承受压弯作用的水平臂架,是各式塔机广泛采用的一种吊臂。其优点是:吊臂可借助变幅小车沿臂架全长进行水平位移,并能平稳准确地进行安装就位。因此此次设计采用小车变幅水平臂架。小车臂架可概分为三种不同型式:单吊点小车臂架,双吊点小车臂架和起重机与平衡臂架连成一体的锤头式小车臂架。单吊点小车变幅臂架是静定结构,而双吊点小车变幅臂架则是超静定结构。幅度在40m以下的小车臂架大都采用单吊点式构造;双吊点小车变幅臂架结构一般幅度都大于50m。双吊点小车变幅臂架结构自重轻,据分析与同等起重性能的单吊点小车变幅臂架相比,自重均可减轻5%-10%。小车变幅臂架拉索吊点可以设在下弦处,也可设在上弦处,现今通用小车变幅臂架多是上弦吊点,正三角形截面臂架。这种臂架的下弦杆上平面均用作小车运行轨道。2) 分节问题臂架型式的选定及构造细部处理取决于塔机作业特点,使用范围以及承载能力等因素,设计时,应通盘考虑作出最佳选择,首先要解决好分节问题。小车臂架常用的标准节间长度有6、7、8、10、12m五种。为便于组合成若干不同长度的臂架,除标准节间外,一般都配设12个35m长的延接节,一个根部节,一个首部节和端头节。端头节构造应当简单轻巧,配有小车牵引绳换向滑轮、起升绳端头固定装置。此端头节长度不计入臂架总长,但可与任一标准节间配装,形成一个完整的起重臂。本次设计选用标准节长度为6m,另加上2m长的延接节。其示意图见图2-2: 图2-2臂架分节3) 截面形式及截面尺度塔机臂架的截面形式有三种:正三角形截面、倒三角形截面和矩形截面。小车变幅水平臂架大都采用正三角形截面,本次设计的QTZ40采用正三角形截面。选用这种方式的优点是:节省钢材,减轻重量,从而节约成本。其尺寸截面形式如图2-3所示:图2-3 臂架截面及其腹杆布置1-水平腹杆2-侧腹杆3-上弦杆4-下弦杆臂架一-五节:B=1020mm H=800mm臂架六-七节:B=1017mm H=800mm臂架截面尺寸与臂架承载能力、臂架构造、塔顶高度及拉杆结构等因素有关。截面高度主要受最大起重量和拉杆吊点外悬臂长度影响最大。截面宽度主要与臂架全长有关。设计臂架长度为40m,共分七节。4) 腹杆布置和杆件材料选用矩形截面臂架的腹杆体系宜采用人字式布置方式,而三角形截面起重臂的腹杆体系既可采用人字式布置方式,也可 采用顺斜置式。此两种布置方式各有特点。当采用顺斜置式式,焊缝长度较短、质量不易保证。焊接变形不均匀,节点刚度较差,且不便于布置小车变幅机构。因此本设计选用人字式布置方式。其优点在于,这种布置方式应用区段不受限制,焊缝长度较长,强度易于保证,焊接变形较均匀,节点刚度较好,便于布置小车变幅机构。臂架杆件材料有多种选择可能性。一般情况下,上吊点小车变幅臂架的上弦以选用16Mn实心钢为宜,但造价要高。因此本设计选用20号无缝圆钢管。其特点是:惯性矩、长细比要小,抗失稳能力高。下弦采用等边角钢对焊的箱型截面杆件,经济实用,具有良好的抗压性能。因此上弦杆选用898、897,下弦选用的角钢型号为:758、755,臂间由销轴连接。 5) 吊点的选择与构造 吊点可分为单吊点和双吊点。其设计原则是:臂架长度小于50m,对最大起吊量并无特大要求,一般采用单吊点结构。若臂架总长在50m以上,或对跨中附近最大起吊量有特大要求应采用双吊点。采用单吊点结构时,吊点可以设在上弦或下弦。吊点以左可看作简支梁,以右可看作悬臂梁。在设计中采用双吊点。3. 平衡臂与平衡重QTZ40塔式起重机是上回转塔机。上回转塔机均需配设平衡臂,其功能是支撑平衡重(或称配重),用以构成设计上所需要的作用方向与起重力矩方向相反的平衡力矩,在小车变幅水平臂架自升式塔机中,平衡臂也是延伸了的转台,除平衡重外,还常在其尾端装设起升机构。起升机构之所以同平衡重一起安放在平衡臂尾端,一则可发挥部分配重作用,二则增大钢丝绳卷筒与塔尖导轮间的距离,以利钢丝绳的排绕并避免发生乱绳现象。1) 平衡臂的结构型式平衡臂的构造设计必须保证所要求的平衡力矩得到满足。短平衡臂的优点是:便于保证塔机在狭窄的空间里进行安装架设和拆卸,适合在城市建筑密集地区承担施工任务的塔机使用,不易受邻近建筑物的干扰,结构自重较轻。长平衡臂的主要优点是:可以适当减少平衡重的用量,相应减少塔身上部的垂直载荷。平衡重与平衡臂的长度成反比关系,而平衡臂长度与起重臂之间又存在一定关系,因此,平衡臂的合理设计可节约材料,降低整机造价。常用平衡臂有以下三种结构型式:(1) 平面框架式平衡臂,由两根槽钢纵梁或由槽钢焊成的箱形断面组合梁河系杆构成。在框架的上平面铺有走道板,走到板两旁设有防护栏杆。其特点是结构简单,加工容易。(2) 三角形断面桁架式平臂,又分为正三角形断面和倒三角形断面两种形式。此类平衡臂的构造与平面框架式平衡臂结构构造相似,但较为轻巧,适用于长度较大的平衡臂。从实用上来看,正三角形断面桁架式平衡臂似不如倒三角形断面桁架式平衡臂。(3) 矩形断面格桁结构平衡臂,其特点是根部与座在转台上的回转塔架联接成一体,适用于小车变幅水平臂架特长的超重型自升式塔机。平衡臂结构选用型式的原则是:自重比较轻;加工制造简单,造型美观与起重臂匹配得体。故此次设计选用平面框架式平衡臂。它由两根槽钢纵梁或由槽钢焊成的箱形断面组合梁和系杆构成。在框架的上平面铺有走道板,走道板两旁设有防护栏杆。这种平衡臂的优点是结构简单,加工容易。平衡臂的长度是10.17m。如图2-4所示:图2-4 平衡臂2) 平衡重平衡重属于平衡臂系统的组成部分,它的用量甚是可观,轻型塔机一般至少要用34t,重型自升式塔机要装有近30t平衡重。因此在设计平衡重过程中,应对平衡重的选材、构造以及安装进行认真考虑并作妥善安排。平衡重一般可分为固定式和活动式两种。活动平衡重主要用于自升式塔机,其特点是可以移动,易于使塔身上部作用力矩处于平衡状态,便于进行顶升接高作业。但是,构造复杂,机加工量大,造价较高。故国内大部分塔机均采用固定式平衡重。平衡重可用铸造或钢筋混凝土制成。铸铁平衡重的构造较复杂,制造难度大,加工费用贵,但体形尺寸较小,迎风面积较小,有利于减少风载荷的不利影响。钢筋混凝土平衡重的主要缺点是体积大,迎风面积大,对塔身结构及稳定性均有不利影响。但是构造简单,预制生产容易,可就地浇注,并且不怕风吹雨淋,便于推广。因此,本次设计的塔式起重机采用钢筋混凝土式平衡重。 4. 拉杆QTZ40塔式起重机采用双吊点式拉杆结构,拉杆由焊件组成,其材料为16Mn,拉杆节之间用过渡节连接,由受力特性计算出其拉杆点作为位置,其中在平衡臂和吊臂上设有拉板和销轴用来连接用。5. 上、下支座上支座上部分别与塔顶、起重臂、平衡臂连接,下部用高强螺栓与回转支承相连接在支承座两侧安装有回转机构,它下面的小齿轮准确地与回转支承外齿圈啮合,另一面设有限位开关。下支座上部用高强螺栓与回转支承连接、支承上部结构,下部四角平面用4个销轴和8个M30的高强螺栓分别与爬升架和塔身连接。6. 塔身塔身结构也称塔架,是塔机结构的主体,支撑着塔机上部结构的重量和承受载荷,并将这些载荷通过塔身传至底架或直接传递给地基基础。1) 塔身结构断面型式塔身结构断面分为圆形断面、三角形断面及方形断面三类。圆形断面和三角形断面现在基本上不用,现今国内外生产的塔机均采用方形断面结构。因此本设计采用的也是方形断面结构。按塔身结构主弦杆材料的不同,这类方形断面塔架可分为:角钢焊接格桁架结构塔身,主弦杆为角钢辅以加强筋的矩形断面格桁架结构;角钢拼焊方钢管格桁架结构塔身及无缝钢管焊接格桁架结构塔身。由型钢或钢管焊成的空间桁架,其成本比较低,且能满足工作需要。因此主弦杆采用由等边角钢拼焊成的方管。这种样式具有选材方便、灵活的优点。常用的矩形尺寸有:1.2m1.2m,1.3m1.3m,1.4m1.4m,1.5m1.5m,1.6m1.6m,1.7m1.7m,1.8m1.8m,2.0m2.0m。此次设计的尺寸为1.6m1.6m。根据承载能力的不同,同一种截面尺寸,其主弦杆又有两种不同截面之分。主弦杆截面较大的标准节用于下部塔身,主弦杆截面较小的标准节则用于上部塔身。塔身标准节的长度有2.5m,3m,3.33m,4.5m,5m,6m,10m等多种规格,常用的尺寸是2.5m和3m。选用标准节长度为2.5m。2) 塔身结构腹杆系统塔身结构的腹杆系统采用角钢或无缝钢管制成,腹杆可焊装与角钢主弦杆内侧或焊装于角钢主弦杆外侧。斜腹杆和水平腹杆可采用同一规格,腹杆有三角形,K字型等多种布置形式。腹杆不同会影响塔身的扭转刚度和弹性稳定。本次设计腹杆采用三角形布置。适合于中等起重能力塔身结构采用的腹杆布置方式。3) 标准节间的联接方式塔身标准节的联接方式有:盖板螺栓联接,套柱螺栓联接,承插销轴联接和瓦套法兰联接。盖板螺栓联接和套柱螺栓联接应用最广。本次设计的QTZ40塔机采用套柱螺栓联接,其特点是:套柱采用齐口定位,螺栓受拉,用低合金结构钢制作。适用于方钢管和角钢主弦杆塔身标准节的联接,虽加工工艺要求比较复杂,但安装速度比较快。4) 塔身结构设计(1) 轻、中型自升塔机和内爬式塔机宜采用整体式塔身标准节。附着式自升式塔机和起升高度大的轨道式以及独立式自升塔机宜采用拼装式塔身标准节。拼装式塔机塔身标准节的加工精度要求比较高,制作难度比较大,零件多和拼装麻烦,但拼装式塔身标准节的优越性更不容忽视:一是堆放储存占地小;二是装卸容易;三是运输费用便宜,特别是长途陆运和运洋海运,由于利用集装箱装运,其抗锈蚀和节约运费的效果极为显著。QTZ40属于中型自升式塔机,综合各种型式的特点,塔身结构采用整体式塔身标准节,如图2-5所示:图2-5 塔身结构示意图(2) 为减轻塔身的自重,充分发挥钢材的承载能力,并适应发展组合制式塔机的需要,对于达到40m起升高度的塔机塔身宜采用两种不同规格的塔身标准节,而起升高度达到60m的塔机塔身宜采用3种不同规格的塔身标准节。除伸缩式塔身结构和中央顶升式自升塔机的内塔外,塔身结构上、下的外形尺寸均保持不变,但下部塔身结构的主弦杆截面则须予以加大。(3) 塔身的主弦杆可以是角钢、角钢拼焊方钢管、无缝钢管式实心圆钢,取决于塔身的起重能力、供货条件、经济效益以及开发系列产品的规划和需要。(4) 塔身节内必须设置爬梯,以便司机及机工可以上下。在设计塔身标准节,特别是在设计拼装式塔身标准节时,要处理好爬梯与塔身的关系,以保证使用安全及安装便利。爬梯宽度不宜小于500mm,梯级间距应上下相等,并应不大于30mm。当爬梯高度大于5m时,应从高2m处开始装设直径为650800mm的安全护圈,相邻两护圈间距为500mm。当爬梯高度超过10m时,爬梯应分段转接,在转接处加一休息平台。对于高档的塔机,可根据用户要求增设电梯,以节省司机的体力,充分体现人机工程学的应用。5) 塔身的接高问题在遇到塔身需要接高问题时,应按下述两种不同情况分别处理:(1) 在额定最大自由高度范围内,根据工程对象需要增加塔身标准节,使低塔机变为高塔机。(2) 根据施工需要,增加塔身标准节,使塔身高度略超越固定式塔机的规定最大自由高度。在进行具体接高操作之前,还应制定相关的安全操作规程,以保证拆装作业的安全顺利进行。7转台装置转台是一个直接坐在回转支承(转盘)上的承上启下的支撑结构。上回转自升式塔机的转台多采用型钢和钢板组焊成的工字型断面环梁结构,它支撑着塔顶结构和回转塔架 ,并通过回转支承及承座将上部载荷下传给塔身结构。8回转支承装置回转支承简称转盘,是塔式起重机的重要部件,由齿圈、座圈、滚动体、隔离快、连接螺栓及密封条等组成。按滚动体的不同,回转支承可分为两大类:一是球式回转支承,另一类是滚柱式回转支承。1) 柱式回转支承柱式回转支承又可分为:转柱式和定柱式两类。定柱式回转支承结构简单,制造方便,起重回转部分转动惯量小,自重和驱动功率小,能使起重机重心降低。转柱式结构简单,制造方便,适用于起升高度和工作幅度以及起重量较大的塔机。2) 滚动轴承式回转支承滚动轴承式回转支承装置按滚动体形状和排列方式可分为:单排四点角接触球式回转支承、双排球式回转支承、单排交叉滚柱式回转支承、三排滚柱式回转支承。滚动轴承式回转支承装置结构紧凑,可同时承受垂直力、水平力和倾覆力矩是目前应用最广的回转支承装置。为保证轴承装置正常工作,对固定轴承座圈的机架要求有足够的刚度。滚动轴承式回转支承,回转部分固定,在大轴承的回转座圈上,而大轴承的的固定座圈则与塔身(底架或门座)的顶面相固结。设计选用球式回转支承,其优点是:刚性好,变形比较小,对承座结构要求较低。钢球为纯滚动,摩擦阻力小,功率损失小。根据构造不同和滚动体使用数量的多少,回转支承又分为单排四点接触球式回转支承、双排球式回转支承、单排交叉滚柱式回转支承和三排滚柱式回转支承。设计采用单排四点接触球式回转支承,它是由一个座圈和齿圈组成,结构紧凑,重量轻,钢球与圆弧滚道四点接触,能同时承受轴向力、径向力和倾翻力矩。9底架塔机底架构造随着塔身结构特点(转柱式塔身或定柱式塔身),起重机的走形方式(轨道式、轮胎式或履带式)及爬升方式(内爬式或外附着自升式)而异。小车变幅水平臂架自升塔机采用的底架结构可分为:十字型底架,带撑杆的十字型底架,带撑杆的井字型底架,带撑杆的水平框架式杆件拼装底架和塔身偏置式底架。本次设计采用的是带撑杆的x底架。底架用工字钢焊接成框架结构,在四角安装有四条辐射状可拆卸支腿,该支腿用槽钢焊接而成,用螺栓与框架结构连接,底架通过20个预埋地脚螺栓与基础固定,螺栓为M36,底架外轮廓尺寸约为:长宽高=46004600250 mm。撑杆的作用是使塔身基础节与底架的四角相连,形成一个空间结构,增加塔机整体稳定性。由于塔身撑杆的设置,塔身危险断面由塔身根部向上移到撑杆的上支承面,同时塔身根部平面对底架的作用减小,从而改善底架的受力情况。底架安装时,将底架拼装组合,放置于混凝土基础上,对正四角的放射形支腿地脚螺栓,使底架垫平牢实,要求校平,平面度小于1/1000,拧紧20个M36的地脚螺栓。10. 附着装置附着装置由一套附着框架,四套顶杆和三根撑杆组成,通过它们将起重机塔身的中间节段锚固在建筑物上,以增加塔身的刚度和整体稳定性撑杆的长度可以调整,以满足塔身中心线到建筑物的距离限制塔身附着装置是用角钢对焊组合成的附着框架,由螺栓联接成框形,包箍于塔身标准的外表面,在附着框架下方的塔身主弦杆上分别固定一个小抱箍,以支持附着框架的重量,再由三根可伸缩调整的附着撑杆,通过销轴把该框架与建筑物连接,使塔机在规定高度与建筑物附着。附着装置如图2-6所示:2-6 附着装置 11. 套架与液压顶升机构1) 爬升架爬升架主要由套架,平台,液压顶升装置及标准节引进装置等组成。套架是套在塔身标准节外部。套架用无缝钢管焊接而成,节高4.94米,截面尺寸2.02.0米2。外侧设有平台和套架爬升导向装置爬升滚轮。在套架内侧的下方,还设有支承套架的支块,当套架上升到规定位置时,需将此支块连同套架支托于塔身标准节的踏块上。为便于顶升安装的安全需要特设有工作平台,爬升架内侧沿塔身主弦杆安装8个滚轮,支撑在塔身主弦杆外侧,在爬升架的横梁上,焊上两块耳板与液压系统油缸铰接承受油缸的顶升载荷,爬升架下部有两个杠杆原理操纵的摆动爪,在液压缸回收活塞以及引进标准节等过程中作为爬升架承托上部结构重量之用。2) 顶升机构顶升机构主要由顶升套架、顶升作业平台和液压顶升装置组成,用于完成塔身的顶升加节接高工作。3) 套架上回转自升塔机要有顶升套架。整体标准节用外套架。外套架就是套架本体套在塔身的外部。套架本身就是一个空间桁架结构。套架由框架,平台,栏杆,支承踏步块等组成。安装套架时,大窗口应与标准节焊有踏块的方向相反。套架的上端用螺栓与回转下支座的外伸腿相连接,其前方的上半部没有焊腹杆,而是引入门框,因此其弦必须作特殊的加强,以防止侧向局部失稳。门框内装有两根引入导轨,以便与标准节的引入。4) 液压顶升(1) 按顶升接高方式的不同,液压顶升分为上顶升加节接高、中顶升加节接高和下顶升加节接高和下顶升接高三种形式。上顶升加节接高的工艺是由上向下插入标准节,多用于俯仰变幅的动臂自升式塔是起重机。下顶升加节接高的优点:人员在下部操作,安全方便。缺点是:顶升重量大,顶升时锚固装置必须松开。中顶升加节接高的工艺是由塔身一侧引入标准节,可适用于不同形式的臂架,内爬,外附均可,而且顶升时无需松开锚固装置,应用面比较广。本次设计的QTZ40塔式起重机采用上顶升加节接高。(2) 按顶升机构的传动方式不同,可分为绳轮顶升机构、链轮顶升机构、齿条顶升机构、丝杠顶升机构和液压顶升机构等五种。绳轮顶升机构的特点是构造简单,但不平稳。链轮顶升机构与绳轮顶升机构相类似,采用较少。齿条顶升机构在每节外塔架内侧均装有齿条,内塔架外侧底部安装齿轮。齿轮在齿条上滚动,内塔架随之爬升或下降。丝杠爬升机构的丝杠装在内塔架中轴线处,或装在塔身的侧面内外塔架的空隙里。通过丝杠正、反转,完成顶升过程。本次设计的QTZ40塔式起重机采用液压顶升机构。液压顶升机构由电动机驱动齿轮油泵,液压油经手动换向阀、平衡阀进入液压缸,使液压缸伸缩,实现塔机上部的爬升和拆卸。其主要优点是构造简单、工作可靠、平稳、安全、操作方便、爬升速度快。本机构另有一套手动操作的爬升吊装装置与顶升液压系统配合工作。液压顶升系统如图2-7所示:2-7 液压顶升系统1- 电动机 2-联轴器 3-齿轮泵 4-滤油器5-溢流阀 6-压力表开关 7-压力表 8-手动换向阀9-油缸 10-平衡阀 (3) 顶升液压缸的布置:顶升接高方式又可分为中央顶升和侧顶升两种。所谓中央顶升,是指挥顶升液压缸布置在塔身的中央,并设上,下横梁各一个。液压缸上端固定在横梁铰点处。顶升时,活塞杆外身,通过下横梁支在下部塔身的托座或相应的腹杆节点上。液压缸的大腔在上,小腔在下压力油不断注入液压缸大腔,小腔中液压油则回入油箱,从而使液压缸将塔式起重机的上部顶起。所谓侧顶升式,是将顶升液压油缸设在套架的后侧。顶升时,压力油不断泵入油缸大腔,小腔里的液压油则回流入油箱。活塞杆外伸,通过顶升横梁支撑在焊接于塔身主弦杆上的专用踏步块间距视活塞有效行程而定。一般取1-1.5m。由于液压缸上端铰接在顶升套架横梁上,故能随着液压缸活塞杆的渐渐外伸而将塔机上部顶起来。侧顶式的主要优点是:塔身标准节长度可适当加大,液压缸行程可以相应缩短,加工制造比较方便,成本亦低廉一些。本次设计的QTZ40塔式起重机采用侧顶式。12. 基础固定式塔式起重机,可靠的地基基础是保证塔机安全使用的必备条件。该基础应根据不同地质情况,严格按照规定制作。除在坚硬岩石地段可采用锚桩地基(分块基础)外,一般情况下均采用整体钢筋混凝土基础。钢筋混凝土基础有多种形式可供选用。对于有底架的固定自升式塔式起重机,可视工程地质条件,周围环境以及施工现场情况选用X形整体基础,四个条块分隔式基础或者四个独立块体式基础。对于无底架的自升式塔式起重机则采用整体式方块基础。如这种塔机必须安装在深基坑近旁,或者塔机安装位置地质条件较差,则应采用钻孔灌注桩承台基础。1) X形整体基础的形状及平面尺寸大致与塔式起重机X形底架相似。塔式起重机的X形底架通过预埋地脚螺栓固定在混凝土基础上,此种形式多用于轻型自升式塔式起重机,如图2-8所示:图2-8 X形整体基础2) 长条形基础由两条或四条并列平行的钢筋混凝土底梁组成,其功能犹如两条钢筋混凝土的钢轨轨道基础,分别支承底架的四个支座和由底架支座传来的上部荷载。如果塔机安装在混凝土砌块人行道上,或是安装在原有混凝土地面上,均可采用这种钢筋混凝土基础。3) 分块式基础由四个独立的钢筋混凝土块体组成,分别承受由底架结构传来的整机自重及载荷。钢筋混凝土块体构造尺寸视塔机支反力大小基地耐力而定。由于基础仅承受底架传递的垂直力,故可作为中心负荷独立柱基础处理。其优点是:构造比较简单,混凝土及钢筋用量都比较少,造价便宜。4) 无底架固定式自升式塔机的钢筋混凝土基础,必须是整体大块体式大体积混凝土基础。塔机的塔身结构通过塔身基础节、预埋塔身框架或预埋塔身主角钢等固定在钢筋混凝土基础上。由于塔身结构与混凝土基础联固成整体,混凝土基础能发挥承上启下的作用:将塔机上不得载荷全部传给地基。由于整体钢筋混凝土基础的体形尺寸是考虑塔式起重机的最大支反力、地基承载力以及压重的需求而选定的,因而能确保塔机在最不利工况下均可安全工作,不会产生倾翻事故。基础预埋深度根据施工现场地基情况而定,一般塔式起重机埋设深度为1-1.5米,但应注意须将基础整体埋住。本次设计的QTZ40塔式起重机,选用的混凝土基础为x基础(如图2-9所示)。混凝土外轮廓尺寸约为:长宽高=700070001100 mm(长宽高),总混凝土方量约11立方米,基础重量约25吨,承载能力为10N/cm2。基础用钢筋混凝土捣制,混凝土标号为300号,在基础内预埋有地脚螺栓、分布钢筋和受力钢筋等。基础的制作应严格按图施工。基础的土质应坚固牢实,要求承载能力大于0.15Mpa,混凝土基础的深度1100mm 。图2-9 塔机设计基础2.2.2 工作机构工作机构是为实现起重机不同的运动要求而设置的。对于自升式塔式起重机,主要包括起升机构,回转机构,变幅机构和顶升机构。依靠这些机构完成起吊重物、运送重物到指定地点并安装就位三项运动在内的吊装作业。为了提高塔机生产率,加快吊装施工进度,无论是起升机构、变幅机构、回转机构均应具备较高的工作速度,并要求从静止到全速运行,或从全速运行转入静停的全过程,都能平缓进行,避免产生急剧冲动,对金属结构产生破坏性影响。对于高层建筑施工用的塔机来说,由于起升高度大,起重臂长,起重量大,对工作机构调速系统有更高的要求。1. 起升机构起升机构是塔式起重机使用频繁而又最重要的工作机构。它主要由电动机、减速机、卷筒和制动器、钢丝绳、滑轮组和吊钩等组成。为了提高起重机的工作效率和安全可靠性,要求起升机构具有适合的调速性能。起升机构简图如图2-10所示。2-10起升机构简图1-三速电机 2-联轴器 3-液力推杆制动器 4-ZQ500圆柱齿轮减速器 5-卷筒 6-高度限位器根据使用说明书,起升机构由一合三速电动机驱动,电动机型号YZTDF225M1-4/8/32,N=15/15/3.7KW,n=1400/700/144rpm。通过弹性联轴节与ZQ500型圆柱齿轮变速箱驱动起升卷筒,本机构采用液力推杆制动器。起升速度由电控三速电动机实现其“两快一慢”的动作,本机构还备有高度限位装置,避免起升时卷筒发生过卷现象,通过调整高度限位装器行程开关的碰块的位置,以实现吊钩在最大高度时,起升机构断电,保护高度限位的安全。高度限位器只是一种安全装置,不允许用来作工作装置使用。1) 起升机构的传动方式按照起重机的传动方式不同,起升机构有机械传动,电力-机械传动(简称电力传动),和液压-机械传动(简称液压传动)等形式。(1) 机械传动:其动力是由发动机经机械传动装置传至起升机构起升卷筒,同时也传至其它工作机构,由于集中驱动,为保证各机构独立运动,整机的传动比较复杂。起升机构的调速困难、操作麻烦、但工作可靠。(2) 电力传动:由直流或交流电动机通过减速器带动起升卷筒。直流电动机传动的机械特性适合起升机构工作要求,调速性能好,但直流电的获得较为困难。交流电机传动由于能直接自电网取得电流,结构简单、机组重量轻。(3) 液压传动:有高速液压马达传动和低速大扭矩液压马达传动。前者重量轻、体积小、容积效率高。后者传动零件少,起、制动性能好,但容积效率较低,易影响机构转速,体积与重量较大。交流电机传动由于能直接自电网取得电流,结构简单,机组重量轻,故电力传动在起升机构上被广泛采用。考虑经济性、工作情况、工作效益等,本次设计采用电力传动。2) 起升机构的驱动方式按照起重机的驱动方式不同,可分为以下大类:多速电机起升机构:这种起升机构构造简单,它是由一个多速电动机配上减速器、钢丝绳卷筒组成。其制动器可以是电机本身带的电磁盘式制动器,也可以是独立的液压推杆制动器。绕线转子异步电动机串接可变电阻调速起升机构:这种由绕线转子异步电动机驱动、串接可变电阻调速的起升机构主要用于轻型快装塔机。由于绕线式电动机本身具有良好的启动特性,通过在转子绕组中串接可变电阻,以凸轮控制器进行控制,从而实现平稳启动和均匀调速的要求。 配用电磁换挡减速器的3极笼型电动机驱动起升机构:这种调速起升机构具有较前一类更高的调速性能,由三极笼型电动机、电磁换挡2挡减速器、传动系统和钢丝绳卷筒组成。采用这种起升机构,可使调速档数增加一倍,从而使工作速度与吊载更相适应,提高起升机构的生产效率。这种调速起升机构由于具有较好的价格性能比,其应用正日趋普及。本设计选用多速电机起升机构。这种起升机构特点是:结构简单、运行可靠,成本低,维护工作量小,并且可以带载变速。但在变换极速时,速度冲击和电流冲击都比较大,故只适用与小容量的电机。3) 起升机构的减速器起升机构采用的减速器通常有以下几种:圆柱齿轮减速器、涡轮减速器、行星齿轮减速器等。圆柱齿轮减速器效率高,功率范围大,使用普遍,但体积大。蜗轮减速器的尺寸小,传动比大,重量轻,但效率低,寿命短。行星齿轮减速器包括摆线针轮行星减速器和少齿差行星减速器,具有结构紧凑、传动比大、重量轻等特点,但价格较贵。比较上述性能,选用圆柱齿轮减速器。4) 起升机构的制动器 起升机构的制动器可布置在高速轴上,也可布置在低速轴上。制动器布置在高速轴上时,所需制动力矩小,但制动时冲击较大,通常采用块式制动器。布置在低速轴上的制动器,所需制动力矩较大,通常采用带式制动器或点盘式制动器。本设计将制动器布置在高速轴上,采用块式制动器。5) 滑轮组倍率在起升机构中,滑轮倍率装置是为了使起升机构的起重能力提高一倍,而起升速度会降低一倍,这样起升机构能够更加灵活地满足施工的需要。塔式起重机一般都为单联滑轮组,故倍率a等于承载分支数Z。起升速度有6种,见表2-1表2-1起升特性参数表倍率a=2a=4起重量(t)空钩220.18844速度(m/min)92611430204.5四倍率与二倍率转化方便、快捷,起升机构钢丝绳缠绕示意图及倍率转换如图2-11所示:图2-11 起升机构钢丝绳缠绕示意图1-起升卷筒2-塔顶滑轮 3-起重量限制器滑轮4-载重小车5-臂端固定点6-上滑轮7-吊钩滑轮组变换倍率的方法如下:将上滑轮6用销轴与吊钩滑轮组7的两滑轮的杆交点连接起来,此时即为四倍率状态;拔出销子,上滑轮6上升到载重小车4处固定后,就变为二倍率状态。2. 回转机构塔机是靠起重臂回转来保障其工作覆盖面的。回转运动的产生是通过上、下回转支座分别装在回转支承的内外圈上并由回转机构驱动小齿轮。小齿轮与回转支承的大齿圈啮合,带动回转上支座相对于下支座运动。回转机构是重负荷工作机构,不仅要附带很重的吊载和臂架等结构部件转动,而且要克服很大的迎风阻力。这些均是影响回转机构设计及电动机功率选择的因素。目前采用的回转机构有以下几种:1) 电动机液力耦合器减速器小齿轮回转机构这种回转机构呈“1”字型立式安装,由于中间装有液力耦合器,可减缓电机启动时的速度冲击,因此运动比较平稳。但靠电机反接制动,特别在就位时,只能靠操作人员“点动”。特点是:结构简单,运行可靠,造价相对较低,但调速性能不好。2) 带涡流制动器的力矩电机行星减速机小齿轮回转机构这种机构在启动和减速时,引入了涡流制动器,使之达到起、制动平稳。但造价较高。3) 变频调速回转机构该机构由变频调速电机(鼠笼型)行星减速机小齿轮组成。通过变频器调整电源频率,从而改变电机转速,结构最为简单,但目前尚无回转机构专用变频器。4) 由多档速度的绕线转子异步电动机液力耦合器行星减速器电磁片式制动器的回转机构这是一种较好的回转机构,能保证力的传递平稳而无磨损。其对风荷调控作用在于风载转矩增大超越限度时,电动机接电后,制动器便首先转动,从而使塔机免去不必要的倒转,风停止后,制动器又会立即松开。当工作班结束后,塔机非作业时,通过随风转电控或机械操作装置使制动闸松开,令塔机犹若一座风向标可随风转动,但不至于被巨风强吹扭毁。考虑在满足使用要求条件下,降低成本,本次设计的QTZ40型号塔式起重机回转机构选用第一种结构型式。回转机构由一台双速电动机驱动,电动机型号YD132M8/6。经过力偶合器至行星齿轮减速机到主动小齿轮,再驱动回转支承大齿轮。本机构由于采用了液力偶合器联结,使其运转平稳,冲击惯性小,进而改善了塔机的工作状况。回转机构工作原理见图2-12。图2-12回转机构简图1-双速电动机 2-液力偶合器3-Xx4-100型行星齿轮减速器 4-驱动小齿轮5-单排四点接触球式回转支承 6-回转大齿轮3. 变幅机构变幅机构是实现改变幅度的工作机构,用来扩大起重机的工作范围,提高起重机的生产率。变幅机构由电动机、减速器、卷筒和制动器组成。功率和外形尺寸较小。变幅机构按其构造和不同的变幅方式分为运行小车式和吊臂俯仰式。此次设计的QTZ40型塔式起重机采用水平臂小车变幅,实现小车的水平移动。按照小车沿吊臂弦杆行走方式,小车式变幅机构分为自行式和绳索牵引式两类。前者驱动装置直接装在小车上,依靠车轮与吊臂轨道间的附着力驱动车轮使小车运行。电动滑车沿吊臂弦杆行走就是这类变幅机构的典型例子,由于牵引力受附着力的限制,而且小车自重也比较大,故这种自行式小车变幅机构只适用于小型塔式起重机。绳索牵引式变幅机构的小车依靠变幅钢丝绳牵引沿吊臂轨道运行,其驱动力不受附着力的限制,故能在略呈倾斜的轨道上行走,又由于驱动装置装在小车外部,从而使小车自重大为减少,所以适用于大幅度,起重量较大的起重机。在塔式起重机中大多采用绳索牵引式变幅机构,这样即可减轻吊臂载荷,又可以使工作可靠,而且因其驱动装置放在吊臂根部,平衡重也可略为减少。因此选用绳索牵引式小车变幅机构。常用变幅机构有以下几种:1) 多速电机变幅机构它是由一个带盘式制动器的双速或三速电机,驱动行星减速器,带动卷筒运动。这种变幅机构结构简单、紧凑,其性能能满足各种臂长需要,但在极速变换时,存在速度和电流冲击。2) 变频调速变幅机构这是一种新型的无级变速变幅机构。其变速由通用变频器调整电机电源频率,从而改变电机转速。该机构调速过渡非常平稳,无速度冲击。综合比较各自的优缺点,本次设计选用多速电机变幅机构。它是由一台双速电动机(型号为112M8/4-B3)制动器的联轴节至摆线针轮减速机驱动卷筒。卷筒两端都固定有变幅钢丝绳的端头,无论变幅小车走到最外端或最里端,卷筒的放绳端都应有34圈的钢丝绳未放完。在放出和卷回的两根钢丝绳之间的卷筒上,应保留有34圈钢丝绳的光卷筒。当工作一段时间,钢丝绳被拉长而挠度过大时,可用变幅小车的螺栓将钢丝绳收紧。变幅机构及钢丝绳缠绕方式如图2-13所示:变幅机构简图图2-13 变幅机构及钢丝绳缠绕简图1-变幅卷筒 2-摆线针轮减速机3-制动器 4-电动机2.2.3安全保护装置安全装置是塔式起重机必不可少的关键设备之一,其作用是防止误操作和违章操作,以避免由误操作或违章操作所导致的严重后果。塔式起重机的安全装置可分为限位开关、断电装置、钢丝绳防脱装置、风速计、紧急安全开关、安全保护音响信号。1. 限位开关又称限位器。其功能主要有以下几种:1) 吊钩行程限位开关。用以防止吊钩行程超越极限,以免碰坏起重机臂架结构和出现钢丝绳乱绳现象。2) 回转限位开关。用于限制塔式起重机的回转角度,防止扭断或损坏电缆。凡是不装设中央集电环的塔式起重机,均应配置回转限位开关。3) 小车行程限位开关。用以使小车在到达臂架头部或臂架根端之前停车,防止小车越位事故的发生。2. 起升高度限制器为了防止起升卷筒过卷而拉断钢丝绳,工程起重机均装设有起升高度限制器。起升高度限制器组要有重锤式和螺杆式。重锤式高度限制器优点是结构简单,使用方便;缺点是用钢丝绳悬挂,重锤经常与起升钢丝绳摩擦。螺杆式高度限制器常用于小车变幅式塔式起重机,这种限制器装有两个限位开关,还可以做双向控制。3. 起重量限制器起重量限制器只控制或只显示起重机的极限载荷。在正常的起重机作业中,起升钢丝绳的合力R对转轴的力矩M1=R a与弹簧力N对转轴的力矩M2=Nb相平衡,而弹簧的变形量较小,当超载时,弹簧产生较大的变形,撑杆打开限位开关,使起升机构停止工作,起限制超载的作用。4. 力矩限制器自升塔式起重机上用的力矩限制器大都装设于塔帽结构主弦杆处。它的工作原理为:塔式起重机负载时,塔帽结构主弦杆便会因负载而产生变形。当载荷过大超过额定值时,主弦杆产生显著变形。此变形通过放大杆的作用而使螺钉压迫限位开关触头的压键,从而切断起升机构的电源。力矩限制器主要有传感器装置,吊臂长度检测装置,吊臂仰角检测装置,运算系统及显示部分和执行机构所组成。力矩限制器通过检测装置当时的吊臂长度和吊臂对水平面的倾角,并输入到运算系统内,计算出当时的工作幅度,然后根据相应的“幅度-起重量特性曲线”计算出当时允许起升的最大载荷,并以此作为额定值。装设在变幅液压缸上的传感器装置测得反应总力矩的信号,送入运算系统内,经过计算后得出起升载荷的实际值。当实际值大于额定值时,起重机已处于危险工作状态,这时力矩限制器会发出声响和灯光警报。5. 风速仪风荷是塔式起重机的基本载荷,风荷与风速有关,还会随高度升高而增大。因此,风速仪是一种极其重要的安全预警装置,对每台自升式塔式起重机均是必备之物。风速仪应安装在塔机顶部至吊具最高位置间的不挡风处。6. 钢丝绳防脱装置GB5144塔式起重机安全规程规定:滑轮、起升卷筒及动臂式塔机的变幅卷筒应设有钢丝绳防脱装置,该装置与滑轮或卷筒侧板最外缘的间隙不得超过钢丝绳直径的20% 。除此之外还有许多电子安全装置,用以保证工人工作的安全,使他们在安全、舒适的环境下工作。7. 电气系统电气系统是塔机最重要的组成部分之一。电气系统的设计直接关系到塔机使用的可靠性。塔机的电气系统是由大量的电气元件组成的,从设计角度讲,可以简单地为三个组成部分:1) 驱动元件部分,如电动机、电磁联轴节、电磁离合器、电磁制动器、涡流制动器;2) 控制元件部分,如接触器、中间继电器、延时继电器、整流器、变压器、电阻器、电容器、断路器、主令控制台、按钮;3) 保护元件部分,如过电流继电器、熔断器、相序保护器、压敏电阻、以及限位器等装置。2.3 总体设计原则2.3.1 整机工作级别塔式起重机的工作级别与它的利用等级(工作频繁程度)和载荷状态(受载荷的轻重和频繁程度)有关。根据使用状态由GB/T 13752-92塔式起重机设计规范P60附录C表C1选取本次设计的QTZ40自升式建筑用塔机的利用等级为U4(经常轻负荷使用),载荷状态为Q2(中有时起吊额定载荷,一般起吊中等载荷),起升等级为HC2,工作级别为A4,名义载荷谱系数Km=0.25。2.3.2 机构工作级别根据GB/T 13752-92塔式起重机设计规范规定:机构的工作级别按机构的利用等级和载荷状态分为六级:M1- M6。机构的利用等级按机构工作总时间分为六级:T1- T6。机构工作总时间规定为机构在设计寿命期内处于运转的总小时数,它仅作为机构零件的设计基础,而不能视为保用期。机构的载荷状态表明机构受载的轻重程度,按载荷谱系数分为三级:L1- L3。由塔式起重机使用手册P31表2-3-1及GB/T 13752-92塔式起重机设计规范P77附录L表L1取定起升机构、回转机构、变幅机构、顶升机构的工作级别如表2-2所示:表2-2工作机构级别起升机构回转机构变幅机构顶升机构Km=0.25Km=0.50Km=0.25Km=0.25T4L2M4T4L3M3T3L2M3T1L2M1 T机构利用等级;L机构载荷状态; M机构工作级别;Km名义载荷谱系数2.3.3 主要技术性能参数1. 额定起重力矩 40tm2. 最大起重力矩 45.4tm3. 最大起重量 4t4. 起升高度 固定式 30m 附着式 100m5. 工作幅度 Rmax=40m, Rmin=2m6. 小车运行速度 38m/min, 19m/min7起升特性参数表如表2-3所示:表2-3起升特性参数表倍率a=2a=4起重量(t)空钩220.18844速度(m/min)92611430204.58. 顶升速度 0.63 m/ min 。2.4 平衡重的计算上回转塔式起重机应按塔身受载最小的原则确定平衡重的质量。平衡重的设计要求:满载工作时,塔身承受的前倾弯矩接近于空载非工作状态时塔身的后倾弯矩。工作状态的前倾弯矩为:吊臂自重引起弯矩M1、吊臂拉杆引起弯矩M2、变幅机构引起弯矩M3及最大起重力矩Mmax之和减去平衡臂引起弯矩M4、起升机构引起弯矩M5、平衡重引起弯矩M6,即:M= M1+ M2+ M3+ Mmax- M4- M5- M6 非工作状态时的后倾弯矩为:平衡臂引起弯矩M4、起升机构引起弯矩M5、平衡重引起弯矩M6之和减去吊臂自重引起弯矩M1、吊臂拉杆引起弯矩M2及变幅机构引起弯矩M3,即:M*= M4+ M5+ M6- M1- M2- M3由M=M*得:M1+ M2+ M3+ Mmax- M4- M5- M6= M4+ M5+ M6- M1- M2- M3即 M6= 0.5Mmax+ M1+ M2+ M3 - M4- M5QTZ40起重机参照同类型塔机,各部件参数见表2-4:表2-4 起重机各部件对塔身的中心力矩序号名称重量(t)坐标X(m)力矩(tm)1平衡臂1.447-5.9-8.4962起升机构1.88-10.7-20.123平衡臂拉杆0.151-3.72-0.564吊臂拉杆短杆0.235.068.856长杆0.5713.50总计0.811.075变幅机构0.2226.411.4236变幅小车0.117404.687吊钩组0.071402.848物品140409液压顶升机构0.606-1-0.60610平衡重G6-8.34-8.34G6(续表)11吊臂第一节0.18436.95总计42.43第二节0.28433.95第三节0.31827.95第四节0.30221.95第五节0.30215.95第六节0.4029.95第七节0.4183.95总计2.2119.212塔顶1.680013上下支座1.4400014上接盘1.0770015回转机构0.5100016司机室0.2410017套架1.6590018塔身5.020019总计20.131+ G669.887-8.34G6根据参数代入公式得:M6=0.540+42.43+8.86+1.42- 20.12-8.5=42.67tm取平衡重重心距塔身中心为-8.34,平衡重为G6,则G6=42.67/8.34=5.12t取平衡重5.2t2.5 起重特性曲线在臂长为40米时,起重量均按最大幅度40米时起重力矩为40吨米计算。由表2-5知,在幅度为40米时,物品、小车、吊钩对塔身中心的力矩:M =40+4.68+2.84=47.52tm 。 (2.1)幅度为R时,物品、小车、吊钩对塔身中心的力矩:M=(Q+0.188)R (2.2)由以上两式得:Q = M /R- 0.188 (2.3)满载时Q=4 t ,求得: 满载时幅度R=11.35 m其中: Q起重量(t)M最大起重力矩(tm)R幅度(m)计算各幅度时起重量如表2-6所示:表2-6各幅度时起重量(t)臂长(m)40幅度(m)2-11.35121314151617a22443.773.473.212.982.782.61幅度(m)18192021222426a221.971.791.6442.452.312.192.071.971.791.64幅度(m)28303234363840a21.511.401.301.211.131.06141.511.401.301.211.131.061起重特性曲线如图2-14所示:图2-14起重特性曲线2.6 塔机风力计算在露天工作的塔式起重机应考虑风载荷,并认为风载荷是一种沿任意方向的水平载荷。起重机风载荷分为工作状态风载荷和非工作状态风载荷两类。工作状态风载荷是塔式起重机在工作情况下所能承受的最大计算风力。非工作状态风载荷是塔式起重机在非工作情况下所能承受的最大计算风力。根据GB/T 13752-92塔式起重机设计规范-P7-4.2.2.1.2和GB/T 13752-92塔式起重机设计规范-P10-4.2.3.1之规定,风压选择如表2-7所示:表2-7 风压选择序号适应情况风压Pa1正常工作状态计算风压,用于计算结构的疲劳强度和发热验算1502工作状态最大计算风压,用于计算结构的强度、刚度、稳定性和整体抗倾翻稳定性2503非工作状态计算风压,用于计算结构的强度、刚度、稳定性和整体抗倾翻稳定性0-20m 80020-30m 11002.6.1 工作工况风载荷方向与起重臂方向垂直如图2-15所示:图2-15 工作工况示意图1. 平衡臂风力计算1) 风力系数选取根据GB/T 13752-92塔式起重机设计规范P8 4.2.2.1.3的b规定,平衡臂可视为两片平行平面桁架组成的空间结构,其整体结构的风力系数可取为单片结构的风力系数,护栏为管结构,由表8,司机室悬空,CW取1.2。2) 由平衡臂的设计尺寸计算迎风面积根据GB/T 13752-92塔式起重机设计规范P8 4.2.2.1.4 的b规定,对于两片并列等高型式相同的结构,考虑前片对后片的挡风作用,总迎风面积为: A=A1+A2 (2.4)式中:A1前片结构的迎风面积,A1=1 A11,m2;A2后片结构的迎风面积,A2=2 A12,m2;结构充实率,按表9查取;两片相邻桁架前片对后片的挡风折减系数,与前片桁架充实率1及两片桁架间隔比ls/h有关,按表10选取。则结构迎风面积 A=A1+A2=1 A11+2 A12已知:A1=A2= A0A0=L h= 10.2480.75=7.686 m2ls=1.22 m, 间隔比ls/h=1.22/0.75=1.63由表9、表10选取 =0.3 挡风折减系数 =0.6代入得,A=0.37.686+0.60.37.686=3.6893m2 3) 风力计算根据GB/T 13752-92塔式起重机设计规范P7 4.2.2.1.1的规定,风力计算公式: FW = CWPW A (2.5)式中: FW作用在塔式起重机上和物品上的风载荷(FW1,FW2),N;CW风力系数;PW计算风压,Pa;A垂直于风向的迎风面积,m2。已知: 风力系数CW=1.2;计算风压PW=150Pa;A=3.6893 m2代入得,FW =1.21503.6893=664.07 N XC=-5.9m 2. 起升机构风力计算起升机构迎风面积按实体计算,已知:结构充实率=1A取其近似值 A=11.280.75=0.96m2风力系数CW=1.2计算风压PW=150Pa代入得,FW=1.21500.96=172.8 N XC=-10.7 m3. 平衡重风力计算平衡重迎风面积按实体计算。已知:结构充实率=1A由平衡重尺寸取其近似值, A=12.41.17=2.808m2风力系数CW=1.2计算风压PW=150Pa代入得,FW =1.21502.808=505.44 N XC=-8.34m平衡臂及其上构件合计:FW =664.07+172.8+505.44=1342.31NMW =664.075.9+172.810.7+505.448.34=9982.34NmXC=-9982.34/1342.31=-7.44m4. 起重臂风力计算本次设计的QTZ40塔式起重机的起重臂的结构形式为:上弦杆为无缝圆管,下弦杆为角钢焊合箱形截面管,腹杆为圆管的三角形节面空间结构,此工况下受侧向风力作用。三角形截面空间结构的风载荷按其垂直于风向的投影面积所受风力的1.25倍计算,已知:结构充实率=0.4计算面积A=0.40.8401.25=16m2风力系数CW=1.3(由4.2.2.1.3 e得)计算风压PW=150Pa代入得,FW =1.315016=3120 N XC=19.2m5. 变幅机构风力计算牵引机构迎风面积按实体计算轮廓外形,已知:结构充实率=1A取其近似值 A=10.3850.4=0.154m2风力系数CW=1.2计算风压PW=150Pa代入得,FW =1.21500.154=27.72 N XC=6.41 m起重臂及其上构件合计FW =3120+27.72=3147.72NMW =312019.2+27.726.41=60081.685NmXC=60081.685/3147.72=19.09m6. 塔顶风力计算三角形截面空间结构的风载荷按其垂直于风向的投影面积所受风力的1.25倍计算,已知:结构充实率=0.3A取其近似值 A=0.31.366.115=2.495m2风力系数CW=1.2计算风压PW=150Pa代入得,FW =1.21502.495=449.1 N XC=0 m7. 上下支座风力计算上下支座迎风面积按实体计算,已知:结构充实率=1A取其近似值 A=10.41(1.5+2.0)=1.435m2风力系数CW=1.2计算风压PW=150Pa代入得,FW =1.21501.435=258.3N XC=0 m8. 塔身风力计算塔身为钢管制成的桁架结构,已知:结构充实率=0.4A取其近似值 A=0.41.730=20.4m2风力系数CW=1.3计算风压PW=150Pa代入得,FW =1.315020.4=3978 N XC=0 m2.6.2 工作工况 风载荷方向与起重臂方向平行如图2-16所示:图2-16 工作工况1. 平衡臂风力计算已知:结构充实率=0.3A取其近似值 A=0.31.32.0=0.78m2风力系数CW=1.2计算风压PW=250Pa代入得,FW =1.22500.78=234 N2. 起升机构风力计算起升机构迎风面积按实体计算已知:结构充实率=1A取其近似值 A=11.50.75=1.125m2风力系数CW=1.2计算风压PW=250Pa代入得,FW =1.22501.125=337.5 N3. 平衡重风力计算平衡重迎风面积按实体计算已知:结构充实率=1A由平衡重尺寸取其近似值 A=12.42.02=4.848m2风力系数CW=1.2计算风压PW=250Pa代入得,FW =1.22504.848=1454.4 N平衡臂及其上构件合计FW =234+337.5+1454.4=2025.9N4. 起重臂风力计算n片型式尺寸相同,且间隔相等的并列结构在纵向风力作用下,总迎风面按下式计算: A=(1-n)1A1/(1-)式中: A1=0.41.0870.82=0.174m2结构充实率1=0.4挡风折减系数=0.4则 A=(1-0.49)0.40.1740.6=0.116 m2已知:风力系数CW=1.3计算风压PW=250Pa代入得,FW =1.32500.116=37.7 N5. 变幅机构风力计算牵引机构迎风面积按实体计算轮廓外形已知:结构充实率=1A取其近似值 A=11.30.4=0.52m2风力系数CW=1.2计算风压PW=250Pa代入得,FW =1.22500.52=156 N起重臂及其上构件合计FW =37.7+156=193.7N6. 塔顶风力计算已知:结构充实率=0.3A取其近似值 A=0.31.366.115=2.49m2风力系数CW=1.2计算风压PW=250Pa代入得,FW =1.22502.49=747N7. 上下支座风力计算上下支座迎风面积按实体计算已知:结构充实率=1A取其近似值A=10.41(1.5+2.0)=0.615+0.82=1.435m2风力系数CW=1.2计算风压PW=250Pa代入得,FW =1.2250(0.615+0.82)=184.5+246=430.5N8. 塔身风力计算在此种工况下,风对着矩形截面空间结构对角线方向吹,矩形截面边长比为1:12,风载荷取为风向着矩形边长作用时的1.2倍,即FW =1.23978=4773.6 N2.6.3 非工作工况 风载荷方向与起重臂方向平行如图2-17所示:2-17 非工作工况非工作工况下的风压0-20m 800 Pa;20-30m 1100 Pa,此种状态下,风对塔机的作用方向与工作工况相同。1. 平衡臂风力计算已知:结构充实率=0.3A取其近似值 A=0.31.32.0=0.78m2风力系数CW=1.2计算风压PW=1100Pa代入得,FW =1.211000.78=1029.6 N2. 起升机构风力计算起升机构迎风面积按实体计算已知:结构充实率=1A取其近似值 A=11.50.75=1.125m2风力系数CW=1.2计算风压PW=1100Pa代入得,FW =1.211001.125=1485 N3. 平衡重风力计算平衡重迎风面积按实体计算已知:结构充实率=1A由平衡重尺寸取其近似值 A=12.42.02=4.848m2风力系数CW=1.2计算风压PW=1100Pa代入得,FW =1.211004.848=6399.4 N平衡臂及其上构件合计FW =1029.6+1485+6399.4=8914N4. 起重臂风力计算n片型式尺寸相同,且间隔相等的并列结构在纵向风力作用下,总迎风面按下式计算: A=(1-n)1A1/(1-)式中: A1=0.41.0870.82=0.174m2结构充实率1=0.4挡风折减系数=0.4则 A=(1-0.47)0.40.1740.6=0.116 m2已知:风力系数CW=1.3计算风压PW=1100Pa代入得,FW =1.311000.116=165.88 N5.变幅机构风力计算牵引机构迎风面积按实体计算轮廓外形已知:结构充实率=1A取其近似值 A=11.30.4=0.52m2风力系数CW=1.2计算风压PW=1100Pa代入得,FW =1.211000.52=686.4 N起重臂及其上构件合计FW =165.88+686.4=852.28N6. 塔顶风力计算已知:结构充实率=0.3A取其近似值 A=0.31.366.115=2.49m2风力系数CW=1.2计算风压PW=1100Pa代入得,FW =1.211002.49=3286.8N7. 上下支座风力计算上下支座迎风面积按实体计算已知:结构充实率=1A取其近似值 A=10.41(1.5+2.0)=1.435m2风力系数CW=1.2计算风压PW=1100Pa代入得,FW =1.211001.435=1894.2N8. 塔身风力计算塔身为钢管制成的桁架结构,已知:结构充实率=0.4A取其近似值 020m A1=0.41.720=13.6m22030m A2=0.41.710=6.8m2风力系数CW=1.3计算风压 020m PW=800Pa 2030m PW=1100Pa代入得,020m FW =1.380013.6=14144 N2030m FW =1.311006.8=9724 N2.7 整机的抗倾覆稳定性计算起重机抗倾覆稳定性是指起重机在自重和外载荷作用下抵抗翻倒的能力。塔式起重机高度与其支承轮廓尺寸的比值很大,因而保证整机稳定性是一个很重要的问题。它的计算基本上和轮胎式起重机稳定性计算相同。所不同的是,由于塔式起重机具有幅度大、高度高的特点,所以计算公式中一般都考虑风载荷、惯性载荷和地面轨道倾斜度的影响。而且一般都需要进行非工作状态和安装、拆卸时的稳定性验算。塔式起重机抗倾翻稳定性根据GB/T 13752-92塔式起重机设计规范 P11的4.3.1 表12所列工况进行校核。如表2-8所示。表2-8 验算工况工况说明 1 基本稳定性工作状态、静态、无风 2 动态稳定性工作状态、动态、有风 3 暴风侵袭非工作状态 4 突然卸载工作状态,料斗卸载注:起重臂能随风回转的塔式起重机,工况3的风向由平衡 重吹向起重臂方向。表中所列各工况的稳定条件规定为:塔机及其部件的位置,载荷的数值和方向取最不利组合条件下,包括自重载荷在内的各项载荷对倾翻边的力矩代数和大于零(即M大于零),则认为该塔式起重机是稳定的。起稳定力矩的符号为正,起倾翻作用的力矩符号为负并乘以1.1-1.2的增大系数。校核时,各项载荷应根据起重机设计手册P49表1-7-3查得相应的载荷系数,并乘以相应的载荷系数。由起重机设计手册P48得QTZ40塔机为第二组别, 起重机组别二的载荷系数如表2-9所示。表2-9起重机组别二的载荷系数验算工况自重系数起升载荷系数0.951.40.951.150.9500.95-0.22.7.1工作工况验算基本稳定性,工作状态,静态,无风。1. 平衡臂部分平衡臂部分包括有平衡臂、起升机构、平衡臂拉杆、平衡重四部分:M1=1.447(5.9+2.3)+1.88(10.7+2.3)+0.151(3.72+2.3)+5.2(8.34+2.3)0.95=92.540.95=87.91tm 2. 起重臂部分起重臂部分包括吊臂、变幅机构、载重小车、吊臂拉杆、吊钩、物品五部分:M2=2.21(19.2-2.3)+0.222(6.41-2.3)+0.11740+0.8(11.07-2.3)0.95+(0.071+1)401.4=47.462+59.976=107.438tm 3. 塔身部分塔身部分包括塔顶、上下支座、回转机构、回转支承、司机室、套架、塔身:M3 =(1.68+1.438+0.510+0.51+0.241+1.659+5.02)2.30.95=25.430.95=24.16tm 4. 基础部分M4=252.30.95=54.625tmM = M1+ M3+ M4-1.1M2=87.91+24.16+54.625-1.1107.438=48.51tm0此工况下,塔机稳定可靠。2.7.2 工作工况验算动态稳定性,工作状态,动态,有风。1. 平衡臂部分平衡臂部分包括平衡臂、起升机构、平衡臂拉杆、平衡重四部分:M1=1.447(5.9+2.3)+1.88(10.7+2.3)+0.151(3.72+2.3)+5.2(8.34+2.3)0.95=87.91tm2. 起重臂部分起重臂部分包括吊臂、变幅机构、载重小车、吊臂拉杆、吊钩、物品:M2=2.21(19.2-2.3)+0.222(6.41-2.3)+0.11740+0.8(11.07-2.3)0.95+(0.071+1)401.15=47.462+49.266=96.728tm3. 塔身部分塔身部分包括塔顶、上下支座、回转机构、回转支承、司机室、套架、塔身:M3=(1.68+1.438+0.51+0.51+0.241+1.659+5.02)2.30.95=25.430.95=24.16tm4. 基础部分M4=252.30.95=54.625tm。5. 惯性载荷小车与缓冲器碰撞时,作用在结构上的碰撞载荷FC按缓冲器吸收的动能计算。碰撞瞬间之前,小车的运行速度取为0.7-1.0倍的最大正常工作速度。FC可按刚体运动的模型计算,并乘以弹性振动载荷系数7对于塔机常用的弹簧缓冲器7取1.25。6. 坡度载荷考虑支承面倾斜,沉陷产生的载荷。7. 风载荷考虑风力对倾翻边的影响(主要计算塔顶与塔身):M7=74733+4773.620=24651+95472=120123N m=12.01tmM = M1-1.1M2 +M3+M4-1.1M7=87.91-1.196.728+24.16+54.625-1.112.01=47.08t m0此工况下,塔机稳定可靠。2.7.3 非工作工况暴风侵袭,非工作状态,风向由起重臂吹向平衡臂,有向后翻的倾向。1. 平衡臂部分平衡臂部分包括平衡臂、起升机构、平衡臂拉杆、平衡重四部分:M1=1.447(5.9-2.3)+1.88(10.7-2.3)+0.151(3.72-2.3)+5.2(8.34-2.3)0.95=52.620.95=49.99tm2. 起重臂部分起重臂部分包括吊臂、变幅机构、载重小车、吊臂拉杆、吊钩:M2=2.21(19.22.3)+0.222(6.412.3)+0.117(40+2.3)+0.8(11.072.3)0.95+0.071400=61.84+0=61.84tm3. 塔身部分塔身部分包括塔顶、上下支座、回转机构、回转支承、司机室、套架、塔身:M3=(1.68+1.438+0.510+0.51+0.241+1.659+5.02)2.30.95=25.430.95=24.16tm4. 基础部分M4=252.30.95=54.625tm5. 风载荷考虑风力对倾翻边的影响(主要计算塔顶与塔身):M5 =(3286.833+1414410+972415)1.2=39.5761.2=47.49 tmM = -1.1M1 +M2+ M3+ M4+M5=-1.149.99+61.8424.16+54.625-47.49=38.15tm0此工况下,塔机稳定可靠。2.7.4 工作工况突然卸载,工作状态,料斗卸载,有向后翻的倾向。1. 平衡臂部分平衡臂部分包括平衡臂、起升机构、平衡臂拉杆、平衡重四部分:M1=1.447(5.9-2.3)+1.88(10.7-2.3)+ 0.151(3.72-2.3)+5.2(8.34-2.3)0.95=52.620.95=49.99tm2. 起重臂部分起重臂部分吊臂、变幅机构、载重小车、吊臂拉杆、吊钩、物品:M2=2.21(19.2+2.3)+0.222(6.412.3)+0.117(40+2.3)+ 0.8(11.072.3)0.95-(0.071+1)400.2=61.84-8.568=53.272tm3. 塔身部分塔身部分包括塔顶、上下支座、回转机构、回转支承、司机室、套架、塔身:M3=(1.68+1.438+0.510+0.51+0.241+1.659+5.02)2.30.95=11.0580.95=24.16tm4. 基础部分M4=252.30.95=54.625tm5. 风载荷考虑风力对倾翻边的影响(主要计算塔顶与塔身):M5 =74733+4773.615=24651+71604=96255 Nm=9.63tmM = -1.1M1+M2+M3+ M4-1.1M5=-1.149.99+53.272+24.16+54.625-1.19.63=66.48t m0此工况下,塔机稳定可靠。2.8固定基础稳定性计算固定式塔机使用的混凝土基础的设计应满足抗倾翻稳定性和强度条件。根据GB/T 13752-92塔式起重机设计规范P13的4.6.3之规定,混凝土基础的抗倾翻稳定性的验算公式为: 式中:e偏心距,即地面反力的合力至基础中心的距离,m;M作用在基础上的弯矩,Nm;Fv作用在基础上的垂直载荷,N;Fh作用在基础上的水平载荷,N;Fg混凝土基础的重力,N;h 混凝土基础的高度,m;b 混凝土基础的宽度,m 。已知:Fg =25t=25104Nh =1.1mb =5mFv =(23.13+5.2)t=28.33104NFh = F平衡臂 + F起升机构+ F平衡重+ F起重臂+F变幅机构+ F塔顶+F支座 + F塔身=234 +337.5 +1454.4 +37.7 + 156 +747+430.5+4773.6=8170.7 N Fhh=8170.71.1=8987.77 NmM物品 =40104 NmM风 =23431.116+37.730.55+74732.97+4773.615+184.515.75+24616=7281.144+1151.735+24628.59+71604+2905.875+3936=112181.669 NmM = M物品+M风=40104+112181.669=512181.669 Nm代入得:说明基础稳定。第三章 塔顶的总体结构和受力分析3.1塔顶总体设计自升塔机塔身向上延伸的顶端是塔顶又称塔幅或塔尖。其功能是承受起重臂拉杆和平衡臂拉杆传来的上部载荷,通过回转塔架转台,轴承座等的结构部件或直接通过转台传递给塔身结构。自升塔机的塔顶有直立截锥柱式、前倾或后倾截锥柱式、人字架式及斜撑式等形式。截锥柱式塔尖实质上是一个转柱,由于构造上的一些原因,低部断面尺寸要比塔身断面尺寸为小,其主弦杆可视需要选用实心圆钢,厚壁无缝钢管或不等边角钢拼焊的矩形钢管,人字架或塔尖部件由一个平面型钢焊接桁架和两根定位系杆组成。这两种型式塔尖的共同特点是构造简单自重轻,加工容易,存放方便,拆卸运输便利。按照一些传统的做法,塔顶通过回转塔架与转台联成一体,司机室设于回转塔架内。这种做法的不利之点是,司机室受回转塔架构造的限制,不易解决好司机视野问题,以及防漏及联结处理等问题。同时,回转塔架主弦杆需要特别加强,需专用焊状胎具,增大造价。此外,安装高度约增大2.5m增加架设困难。因此,采用人字式塔顶,省略回转塔架,将塔顶结构直接坐在转台上,改用设于塔顶一侧的悬挂式司机室以代替装设在回转塔架内的嵌入式司机室的做法受到了欢迎,并得到日益推广。塔顶高度与起重臂架承载能力有密切关系,一般取为臂架长度的1/7-1/10,长臂架应配用较高的塔尖。但是塔尖高度超过一定极限时,弦杆应力下降效果便不显著,过分加高塔尖高度不仅导致塔尖自重加大,而且会增加安装困难需要换用起重能力更大的辅助吊机。因此,设计时,应权衡各方面的条件选择适当的塔顶高度。本次设计采用前倾截锥柱式塔顶,塔帽用无缝钢管焊成,下部有造作平台,顶部有供平衡臂拉索和吊臂刚性拉杆连接用的吊耳及起升钢丝绳穿绕的定滑轮。顶部还设有安全灯和避雷针,避雷针接地的要求必须按下面图示操作,此接地保护材料,安装和维护服务等均不由厂家提供。如图2-10所示。图2-10 塔顶结构图3.2塔顶尺寸设计塔顶由竖向的立柱、斜向腹杆和水平杆构成,立柱主要承担竖向的荷载,腹杆则主要配合立柱受力,它主要在塔顶承受扭转时发挥作用。本次的设计准备了三种方案:1塔顶外部立柱之间的水平距离最大为1360mm,最小为350mm两层水平杆之间的高度最大为1260mm最小为725mm。立柱为无缝钢管95,立柱的厚度=7,长度L=6115mm,20号钢。塔顶腹杆(包括水平杆和斜杆)为无缝钢管:54,杆件的厚度=4。2. 塔顶外部立柱之间的水平距离最大为1360mm,最小为350mm两层水平杆之间的高度最大为1260mm最小为725mm。立柱为无缝钢管108,立柱的厚度=7,长度L=6115mm,20号钢。腹杆(包括水平杆和斜杆)为无缝钢管:54,杆件的厚度=4。3. 塔顶外部立柱之间的水平距离最大为1360mm,最小为350mm两层水平杆之间的高度最大为1260mm最小为725mm。立柱为无缝钢管114,立柱的厚度=7,长度L=6115mm,20号钢。腹杆(包括水平杆和斜杆)为无缝钢管:54,杆件的厚度=43.3塔顶的受力分析3.3.1塔顶的工作受力塔式起重机受力简图 由前面对起重机的总体分析可知,满载工作时,塔顶承受的前倾弯矩接近于空载非工作状态时塔顶的后倾弯矩。因此对塔顶只需考虑一种情况的受力分析,也就是塔顶满载时的情况下塔顶的变形和受力,此时塔顶的弯矩最大,塔顶的受力也是最大是工作状况是否满足塔顶强度、刚度和稳定性的临界状态。非工作状态时的后倾弯矩平衡臂引起弯矩M1、起升机构引起弯矩M2、平衡重引起弯矩M10、平衡臂拉杆M3之和,即:M*= M1+ M2+ M3+M10由M*=F1d1 ,可得到F1=152.31KN,由几何关系得到F1水平=F1cos =152.317.74/9.86=119.56KN ,F1竖直=F1sin=152.316.115/9.86=94.46KN 塔顶工作状态的前倾弯矩为:吊臂自重引起弯矩M11、吊臂拉杆引起弯矩M4、变幅机构自重引起弯矩M5、吊钩组M7、变幅小车M6最大起重力矩Mmax之和M= M4+ M6+ M5+M11+M7+Mmax应等于吊臂拉杆的拉力产生的反向力矩:即M=M4+M5+M6+M7+M11+Mmax=F2d2, 从而F2=172.52KN , 由几何关系的F2水平=F2cos2=163.87KN , F2竖直=F2sin2=172.526.115/19.54=53.99KN。起升钢丝绳的拉力,作用与塔顶并且方向竖直向下,大小F起升=20KN3.3.2塔顶自重平台重力简化作用在塔顶上G平台=2.3KN;爬梯的重力简化在塔顶上G爬梯=0.33KN;塔顶模型自重通过有限元软件中输入尺寸和密度实现。3.3.3塔顶风载荷:图2-16 工作工况由分析可知如图所示工况下塔顶处于最大负荷的受力状态。塔顶风力计算:三角形截面空间结构的风载荷按其垂直于风向的投影面积所受风力的1.25倍计算,已知:结构充实率=0.3A取其近似值 A=0.31.366.115=3.49m2风力系数CW=1.2计算风压PW=250Pa代入得,FW =1.22503.491.25=1048.32 N第四章 塔顶的模型简化和有限元分析4.1有限元模型建立过程的几点简化及分析过程4.1. 塔顶自重及风载简化 对于塔顶自重通过定义塔顶材料密度和重力加速度加载;风载简化成均布载荷,平均加载于迎风面的每个节点上; 4.1.2塔顶与起升钢丝绳接触点的确定接触点位于塔顶上部第一个节的中心节点上,通过以塔顶底部中心点为原点,建立坐标可以确定其周围的四个节点坐标分别为11,(193.74,5290,680)12,(680,5290,680)25,(193.74,5290,-680)26,(680,5290,-680)简化其受力点可以将起升钢丝绳对塔身的力平均分配到这四个点上。4.1.3单元类型选择把所有外立柱、水平腹杆、斜腹杆均设置为三维梁单元。4.1.4模型生成及分析过程利用命令流建模,先生成节点,通过节点再生成单元,然后施加载荷,在施加载荷时,分别建立三种模型,输入选择的截面尺寸,并在此三种情况下分别加载相同的载荷,进行分析,观察轴向应力和变形并选出最优的方案。4.2塔顶结构的有限元分析ANSYS解决问题的基本流程为:前处理(preprocessor)求解(solution)一般后处理(genneral postprocessor)和时间历程后处理(time domain postprocessor)结果处理。图3-1 有限元流程图4.2.1 塔顶模型的建立。塔顶由竖向的立柱、斜向腹杆和水平杆构成,立柱主要承担竖向的荷载,腹杆则主要配合立柱受力,它主要在塔顶承受扭转时发挥作用。本次有限元的设计准备了三种方案:1塔顶外部立柱之间的水平距离最大为1360mm,最小为350mm两层水平杆之间的高度最大为1260mm最小为725mm。立柱为无缝钢管95,立柱的厚度=7,长度L=6115mm,20号钢。腹杆(包括水平杆和斜杆)为无缝钢管:54,杆件的厚度=4。2. 塔顶外部立柱之间的水平距离最大为1360mm,最小为350mm两层水平杆之间的高度最大为1260mm最小为725mm。立柱为无缝钢管108,立柱的厚度=7,长度L=6115mm,20号钢。腹杆(包括水平杆和斜杆)为无缝钢管:54,杆件的厚度=4。3. 塔顶外部立柱之间的水平距离最大为1360mm,最小为350mm两层水平杆之间的高度最大为1260mm最小为725mm。立柱为无缝钢管114,立柱的厚度=7,长度L=6115mm,20号钢。腹杆(包括水平杆和斜杆)为无缝钢管:54,杆件的厚度=4。直角坐标系原点取在最下端水平面内4根立柱的对称点上,x轴向右,y轴向上,z轴向前。从上向下依次在杆件相交位置设置节点。4.2.2 有限元分析计算方案一1前处理FINISH !退出以前模块/Clear !清除系统中所有数据/FilName,EX3.13(1) !定义文件名/TITLE,EX3.13(1),STANDARD SECTION OF QTZ40 TOWER CRANE with BEAM4. !定义标题/PREP7 !进入前处理模块 !定义塔顶的节点N,1,-650.27,180,680 $ N,2,680,180,680N,3,-442.16,1440,680 $ N,4,680,1440,680N,5,-255.52,2570,680 $ N,6,680,2570,680N,7,-88.7,3580,680 $ N,8,680,3580,680N,9,59.95,4480,680 $ N,10,680,4480,680N,11,193.74,5290,680 $ N,12,680,5290,680N,13,330,6115,680 $ N,14,680,6115,680N,15,-650.27,180,-680 $ N,16,680,180,-680N,17,-442.16,1440,-680 $ N,18,680,1440,-680N,19,-255.52,2570,-680 $ N,20,680,2570,-680N,21,-88.7,3580,-680 $ N,22,680,3580,-680N,23,59.95,4480,-680 $ N,24,680,4480,-680N,25,193.74,5290,-680 $ N,26,680,5290,-680N,27,330,6115,-680 $ N,28,680,6115,-680N,29,680,6115,105 $ N,30,680,6115,-105N,31,330,6115,250 $ N,32,330,6115,-250!定义单元类型和材料参数!用单元类型定义命令“ET,1,BEAM4”定义单元是三维梁单元BEAM4。用材料参数定义命令“MP,EX,1,210E9”定义材料的弹性模量“EX=210GPa ”。用命令“MP,PRXY,1,0.3”定义材料的泊松比PRXY=0.3。用材料参数定义命令“MP,DENS,1,7800”定义材料的密度DENS=7800kg/m3!用“R,1,2221, 2368427, 2368427,95,95”用于定义塔顶外外立柱的直径95mm,壁厚7mm的空心圆杆为第一类实常数。截面参数分别为横截面面积,两个方向的抗弯曲惯性矩和两个方向的截面高度。!用“R,2,628 ,910540,910540,54,54”用于定义塔顶斜腹杆和水平腹杆的直径54mm,壁厚4mm的空心圆杆为第二类截面参数分别为横截面面积,两个方向的抗弯曲惯性矩和两个方向的截面高度。ET,1,BEAM4 !定义第一类单元是三维梁单元BEAM4 MP,EX,1,210E9 !定义第一类材料的弹性模量EX=210GPaMP,PRXY,1,0.3 !定义第一类材料的泊松比PRXY=0.3MP,DENS,1,7800 !定义第一类材料的密度DENS=7800kg/m3Acel,0,-9.8,0 !定义沿着Y方向的重力加速度9.8m/s2ET,2,BEAM4 !定义第二类单元是三维梁单元BEAM4MP,EX,2,210E9 !定义第二类材料的弹性模量EX=210GPaMP,PRXY,2,0.3 !定义第二类材料的泊松比PRXY=0.3MP,DENS,2,7800 !定义第二类材料的密度DENS=7800kg/m3Acel,0,-9.8,0 !定义沿着Y方向的重力加速度9.8m/s2R,1,2221,2368427, 2368427,95,95 !塔顶外立柱957 R,2,628,910540,910540,54,54 !塔顶水平腹杆和斜腹杆544 !定义塔顶的外框立柱杆件Real,1 !塔顶的外立柱957E,2,4 $ E,4,6 $ E,6,8E,8,12 $ E,12,14 $ E,16,18E,18,20 $ E,20,22 $ E,22,24E,24,26 $ E,26,28 Real,2 !塔顶的水平杆和斜腹杆544E,1,3 $ E3,5 $ E,5,7E,7,9 $ E,9,11 $ E,11,13E,15,17 $ E,17,19 $ E,19,21E,21,23 $ E,23,25 $ E,25,27E,1,2 $ E,3,4 $ E,5,6E,7,8 $ E,9,10 $ E,11,12E13,14 $ E,15,16 $ E,17,18E,19,20 $ E,21,22 $ E,23,24E,24,25 $ E,25,26 $ E27,28E,25,28 $ E,2,3 $ E,3,6E,6,7 $ E,7,10 $ E,10,11E,11,14 $ E,10,24 $ E,21,24E,21,20 $ E,20,17 $ E,17,16E,29,12 $ E,30,26 $ E,14,18E,26,12 $ E,8,22 $ E,6,20E,4,18 $ E,2,16 $ E,26,10E,10,22 $ E,22,6 $ E,6,18E,18,2 $ E,13,27 $ E,32,25E,11,25 $ E,9,23 $ E,7,21E,5,9 $ E,3,17 $ E,1,15E,25,29 $ E,9,21 $ E,21,5E,5,17 $ E,17,1 塔顶模型图3-1所示:4-1-1 塔顶模型图!在前处理模块中,定义求解类型、单元类型、材料参数、实常数和各个单元ANTYPE,STATIC !定义分析类型为静力分析!加载!施加底部位移约束D,1,allD,2,allD,15,allD,16,all!工作工况一:风载荷方向与塔顶方向垂直!施加外载荷!施加工作拉力F,14,FY,-47.23E3F,28,FY,-47.23E3F,27,FY,-26.995E3F,13,FY,-26.995E3F,14,FX,59.78E3F,28,FX,59.78E3F,13,FX,-81.935F,27,FX,-81.935!施加起升钢丝绳拉力F,11,FY,-5E3F,12,FY,-5E3F,25,FY,-5E3F,26,FY,-5E3!施加平台自重F,9,FY,-1.079E3F,10,FY,-1.079E3F,11,FY,-1.079E3F,12,FY,-1.079E3F,23,FY,-1.079E3F,24,FY,-1.079E3F,25,FY,-1.079E3F,26,FY,-1.079E3 !施加爬梯自重F,3,FY,-56.3E0F,5,FY,-56.3E0F,7,FY,-56.3E0F,17,FY,-56.3E0F,19,FY,-56.3E0F,21,FY,-56.3E0!施加风载荷F,3,FX,32.76E0F,4,FX,32.76E0F,5,FX,32.76E0F,6,FX,32.76E0F,7,FX,32.76E0F,8,FX,32.76E0F,9,FX,32.76E0F,10,FX,32.76E0F,11,FX,32.76E0F,12,FX,32.76E0F,13,FX,32.76E0F,14,FX,32.76E0F,17,FX,32.76E0F,18,FX,32.76E0F,19,FX,32.76E0F,20,FX,32.76E0F,21,FX,32.76E0F,22,FX,32.76E0F,23,FX,32.76E0F,24,FX,32.76E0F,25,FX,32.76E0F,26,FX,32.76E0F,27,FX,32.76E0F,28,FX,32.76E0F,29,FX,32.76E0F,30,FX,32.76E0F,31,FX,32.76E0F,32,FX,32.76E0F,33,FX,32.76E02求解进入求解模块定义塔臂端部满载情况,并进行求解/SOLU !进入求解模块Solve !进行满载和最大风载荷情况下的求解FINISH !推出求解模块 3后处理!进入后处理模块显示结果/post1!进入一般后处理模块SET,1,1 !读入第一个载荷步的计算结果Pldisp,2 !图形显示变形情况4-1-2 塔顶变形图PRDISP!列表显示位移 PRINT DOF NODAL SOLUTION PER NODE * POST1 NODAL DEGREE OF FREEDOM LISTING * LOAD STEP= 1 SUBSTEP= 1 TIME= 1.0000 LOAD CASE= 0 THE FOLLOWING DEGREE OF FREEDOM RESULTS ARE IN THE GLOBAL COORDINATE SYSTEM NODE UX UY UZ ROTX ROTY ROTZ 1 0.0000 0.0000 0.0000 0.0000 0.0000 0.0000 2 0.0000 0.0000 0.0000 0.0000 0.0000 0.0000 3 0.43489 0.16657 0.25043 0.11483E-03 0.14973E-03-0.73945E-03 4 0.44051 -0.43474 -0.24478 0.54474E-04 0.15498E-03-0.77944E-03 5 1.6803 0.12152 0.22398 0.11072E-03 0.17398E-03-0.12200E-02 6 1.6869 -0.82378 0.99566E-01 0.18547E-03 0.18880E-03-0.12261E-02 7 3.1331 0.29062E-01 0.44848 0.22906E-03 0.25153E-03-0.17917E-02 8 3.1419 -1.1122 0.15534 0.19234E-03 0.27328E-03-0.18279E-02 9 5.0794 -0.23271 0.56403 0.21476E-03 0.27983E-03-0.22483E-02 10 5.0869 -1.3683 0.47682 0.32800E-03 0.28415E-03-0.22248E-02 11 7.0379 -0.49872 0.76824 0.32991E-03 0.30224E-03-0.27211E-02 12 7.0493 -1.5087 0.66774 0.20304E-03 0.33379E-03-0.28114E-02 13 9.5336 -0.99423 1.0041 0.35153E-03 0.43138E-03-0.28774E-02 14 9.6792 -1.6466 0.85353 0.25116E-03 0.43922E-03-0.30449E-02 15 0.0000 0.0000 0.0000 0.0000 0.0000 0.0000 16 0.0000 0.0000 0.0000 0.0000 0.0000 0.0000 17 0.43780 0.22514 0.26267 0.13040E-03 0.16484E-03-0.62605E-03 18 0.43817 -0.31464 -0.26345 0.54012E-04 0.15874E-03-0.67048E-03 19 1.4751 0.27504 0.23460 0.12145E-03 0.21238E-03-0.10882E-02 20 1.4771 -0.59264 0.82131E-01 0.19193E-03 0.21162E-03-0.11054E-02 21 2.8315 0.24892 0.45818 0.23874E-03 0.28905E-03-0.15908E-02 22 2.8348 -0.79091 0.13887 0.20023E-03 0.29418E-03-0.16311E-02 23 4.5253 0.84514E-01 0.57108 0.21395E-03 0.29477E-03-0.20272E-02 24 4.5267 -0.96430 0.46479 0.34014E-03 0.28310E-03-0.20150E-02 25 6.3291 -0.10812 0.76696 0.33620E-03 0.32661E-03-0.24040E-02 26 6.3359 -1.0464 0.66753 0.22112E-03 0.34518E-03-0.25132E-02 27 8.4575 -0.46381 1.0044 0.36140E-03 0.44415E-03-0.24766E-02 28 8.6181 -1.1252 0.85372 0.25007E-03 0.44162E-03-0.26828E-02 29 9.1768 -1.4405 0.76593 0.90878E-04 0.33379E-03-0.28114E-02 30 8.6078 -1.2220 0.91927 0.33329E-03 0.34518E-03-0.25132E-02 31 9.1672 -0.75379 0.95392 0.25657E-03 0.30224E-03-0.27444E-02 32 8.4672 -0.60640 1.0451 0.40953E-03 0.32661E-03-0.24272E-02 MAXIMUM ABSOLUTE VALUES NODE 14 14 32 32 27 14 VALUE 9.6792 -1.6466 1.0451 0.40953E-03 0.44415E-03-0.30449E-02Etable,LS1,LS,1 !起始短的轴向应力Etable,LS6,LS,6 !终止端的轴向应力Etable,LS2,LS,2 !起始端的+Y一侧弯曲应力Etable,LS3,LS,3 !起始端的-Y一侧弯曲应力Etable,LS4,LS,4 !起始端的+Z一侧弯曲应力Etable,LS5,LS,5 !起始端的-Z一侧弯曲应力Etable,V,Volu !用单元体积定义单元表VEtable,smax,NMISC,1 !起始端的最大拉应力Etable,smin,NMISC,2 !起始端的最大压应力pretab,Ls1,Ls2,Ls3,Ls4,Ls5,Ls6,smax,smin!列表显示指定单元表的内容 PRINT ELEMENT TABLE ITEMS PER ELEMENT * POST1 ELEMENT TABLE LISTING * STAT CURRENT CURRENT CURRENT CURRENT CURRENT CURRENT CURRENT CURRENT ELEM LS1 LS2 LS3 LS4 LS5 LS6 SMAX SMIN 1 -35.076 17.191 -17.191 -0.77252 0.77252 -35.139 -17.113 -53.040 2 -36.379 -15.320 15.320 -0.71360 0.71360 -36.441 -20.345 -52.412 3 -59.714 4.8927 -4.8927 5.3132 -5.3132 -59.783 -49.508 -69.920 4 -59.933 -11.880 11.880 -8.5781 8.5781 -60.011 -39.475 -80.391 5 -72.256 1.4662 -1.4662 9.2652 -9.2652 -72.343 -61.525 -82.988 6 -72.409 -8.6706 8.6706 -11.760 11.760 -72.505 -51.979 -92.840 7 -20.097 15.314 -15.314 0.39611 -0.39611 -20.034 -4.3862 -35.807 8 -52.488 6.3373 -6.3373 11.582 -11.582 -52.392 -34.569 -70.407 9 -51.707 5.9120 -5.9120 -11.706 11.706 -51.621 -34.089 -69.325 10 -41.263 4.0461 -4.0461 8.8128 -8.8128 -41.186 -28.404 -54.122 11 -40.493 8.6313 -8.6313 -8.2301 8.2301 -40.424 -23.631 -57.354 12 -21.303 4.1594 -4.1594 3.9806 -3.9806 -21.241 -13.163 -29.443 13 -20.678 20.632 -20.632 -0.44114 0.44114 -20.614 0.39529 -41.750 14 38.630 3.5100 -3.5100 -8.3765 8.3765 38.727 50.517 26.744 15 29.020 10.141 -10.141 6.1336 -6.1336 29.106 45.294 12.745 16 29.815 0.32257 -0.32257 -6.5100 6.5100 29.892 36.647 22.982 17 13.522 14.686 -14.686 3.6693 -3.6693 13.591 31.877 -4.8330 18 14.479 0.85455E-01-0.85455E-01 -3.5843 3.5843 14.541 18.149 10.809 19 48.211 5.1492 -5.1492 -8.6420 8.6420 48.307 62.002 34.420 20 39.977 6.0279 -6.0279 6.7767 -6.7767 40.063 52.781 27.172 21 40.022 3.5502 -3.5502 -6.2007 6.2007 40.099 49.773 30.271 22 26.167 8.8567 -8.8567 3.9602 -3.9602 26.236 38.984 13.350 23 26.543 4.1917 -4.1917 -2.9019 2.9019 26.605 33.637 19.450 24 -1.0594 11.753 -11.753 -0.27435 0.27435 -0.99637 10.968 -13.086 25 87.401 -103.86 103.86 -0.36582 0.36582 87.401 191.63 -16.824 26 4.9267 -47.035 47.035 -7.4216 7.4216 4.9267 59.383 -49.530 27 2.5465 -22.232 22.232 -7.7152 7.7152 2.5465 32.494 -27.401 28 2.4101 -13.800 13.800 5.4239 -5.4239 2.4101 21.634 -16.814 29 1.4844 -7.2156 7.2156 -1.6702 1.6702 1.4844 10.370 -7.4014 30 1.0526 -5.8877 5.8877 8.7865 -8.7865 1.0526 15.727 -13.622 31 0.0000 0.96775 -0.96775 0.0000 0.0000 0.0000 0.96775 -0.96775 32 0.0000 0.96775 -0.96775 0.0000 0.0000 0.0000 0.96775 -0.96775 33 0.69041E-01 -4.1572 4.1572 9.2781 -9.2781 0.69041E-01 13.504 -13.366 34 0.45602 -5.5751 5.5751 -1.7873 1.7873 0.45602 7.8184 -6.9064 35 0.88402 -10.807 10.807 5.5154 -5.5154 0.88402 17.207 -15.439 36 0.47099 -17.986 17.986 -6.5549 6.5549 0.47099 25.012 -24.070 37 2.9219 -35.617 35.617 -8.9775 8.9775 2.9219 47.516 -41.672 38 96.366 -63.670 63.670 -1.2451 1.2451 96.366 161.28 31.451 39 77.275 1.4447 -1.4447 1.7733 -1.7733 77.212 80.493 74.057 40 -57.465 -10.960 10.960 -4.5483 4.5483 -57.527 -41.957 -72.973 41 36.649 -2.1799 2.1799 -0.65825 0.65825 36.580 39.487 33.811 * POST1 ELEMENT TABLE LISTING * STAT CURRENT CURRENT CURRENT CURRENT CURRENT CURRENT CURRENT CURRENT ELEM LS1 LS2 LS3 LS4 LS5 LS6 SMAX SMIN 42 -32.591 -7.2284 7.2284 -0.95117 0.95117 -32.668 -24.411 -40.771 43 23.715 -2.4268 2.4268 -1.8322 1.8322 23.629 27.974 19.456 44 -20.468 -3.6994 3.6994 0.50154 -0.50154 -20.565 -16.267 -24.669 45 62.710 3.8622 -3.8622 -0.39103 0.39103 62.773 66.963 58.456 46 -43.005 -5.9497 5.9497 -4.6875 4.6875 -43.067 -32.368 -53.643 47 31.695 -3.9116 3.9116 -1.2129 1.2129 31.626 36.820 26.571 48 -24.882 -4.2443 4.2443 -1.0912 1.0912 -24.959 -19.546 -30.217 49 20.095 -3.5555 3.5555 -2.0693 2.0693 20.009 25.720 14.470 50 -15.266 -1.6836 1.6836 0.35629 -0.35629 -15.362 -13.226 -17.306 51 0.59462E-13-0.31305E-13 0.31305E-13-0.23064E-13 0.23064E-13-0.63063E-01 0.11383E-12 0.50929E-14 52 -0.43434E-14 0.39070E-14-0.39070E-14 0.91384E-14-0.91384E-14-0.63063E-01 0.87020E-14-0.17389E-13 53 -0.29637E-01 -2.3063 2.3063 8.5102 -8.5102 -0.29637E-01 10.787 -10.846 54 0.32283E-01 4.1354 -4.1354 4.5833 -4.5833 0.32283E-01 8.7510 -8.6864 55 1.8571 1.8871 -1.8871 3.2036 -3.2036 1.8571 6.9478 -3.2335 56 2.5434 -0.21278E-01 0.21278E-01 -1.3604 1.3604 2.5434 3.9251 1.1616 57 2.6922 1.4533 -1.4533 -1.0538 1.0538 2.6922 5.1992 0.18511 58 2.8830 0.16118 -0.16118 -3.8651 3.8651 2.8830 6.9093 -1.1433 59 0.0000 1.0115 -1.0115 0.0000 0.0000 0.0000 1.0115 -1.0115 60 0.14844 -3.6261 3.6261 0.73959 -0.73959 0.86522E-01 4.5142 -4.2173 61 -4.7053 0.47183 -0.47183 1.3778 -1.3778 -4.7741 -2.8557 -6.5550 62 -1.4435 -0.12963 0.12963 -2.0717 2.0717 -1.5207 0.75784 -3.6448 63 -5.4398 -1.8566 1.8566 2.7451 -2.7451 -5.5262 -0.83815 -10.042 64 -2.2828 0.18698 -0.18698 -3.3384 3.3384 -2.3791 1.2426 -5.8082 65 -0.44563E-01 0.13106 -0.13106 8.8946 -8.8946 -0.44563E-01 8.9811 -9.0703 66 -0.51381E-13-0.33044E-13 0.33044E-13-0.70141E-15 0.70141E-15-0.63063E-01-0.17636E-13-0.85126E-13 67 0.74429E-13-0.39007E-13 0.39007E-13-0.74408E-15 0.74408E-15-0.63063E-01 0.11418E-12 0.34678E-13 68 0.19713 2.1321 -2.1321 5.2739 -5.2739 0.19713 7.6031 -7.2089 69 -1.0875 0.54214 -0.54214 3.0656 -3.0656 -1.0875 2.5202 -4.6952 70 -1.4983 2.7781 -2.7781 -1.0578 1.0578 -1.4983 2.3376 -5.3343 71 -1.6393 1.0469 -1.0469 -0.89722 0.89722 -1.6393 0.30488 -3.5835 72 -1.8891 2.9364 -2.9364 -3.9250 3.9250 -1.8891 4.9722 -8.7505 73 0.0000 1.0115 -1.0115 0.0000 0.0000 0.0000 1.0115 -1.0115 74 -0.62302 -3.3983 3.3983 1.1858 -1.1858 -0.68494 3.9610 -5.2071 75 3.5296 -0.31407E-01 0.31407E-01 -2.9144 2.9144 3.4608 6.4754 0.58374 76 0.19894 -0.34042 0.34042 2.7920 -2.7920 0.12173 3.3314 -2.9335 77 4.1747 -2.2521 2.2521 -4.0791 4.0791 4.0883 10.506 -2.1564 78 1.1078 -0.26998E-01 0.26998E-01 3.9801 -3.9801 1.0114 5.1148 -2.8993 MINIMUM VALUES ELEM 6 25 13 6 8 6 5 6 VALUE -72.409 -103.86 -20.632 -11.760 -11.582 -72.505 -61.525 -92.840 MAXIMUM VALUES ELEM 38 13 25 8 6 38 25 39 VALUE 96.366 20.632 103.86 11.582 11.760 96.366 191.63 74.057 /Title,Axial stress distribution in the first load case.PLLS,LS1,LS6 !图形显示单元轴向应力4-1-3 塔顶轴向应力图FINISH !退出后处理模块本设计中,塔顶的材料为Q235,许用应力为 ,由以上可知轴的各向应力满足塔顶强度要求。 方案二1前处理FINISH !退出以前模块/Clear !清除系统中所有数据/FilName,EX3.13(1) !定义文件名/TITLE,EX3.13(1),STANDARD SECTION OF QTZ40 TOWER CRANE with BEAM4. !定义标题/PREP7 !进入前处理模块 !定义塔顶的节点N,1,-650.27,180,680 $ N,2,680,180,680N,3,-442.16,1440,680 $ N,4,680,1440,680N,5,-255.52,2570,680 $ N,6,680,2570,680N,7,-88.7,3580,680 $ N,8,680,3580,680N,9,59.95,4480,680 $ N,10,680,4480,680N,11,193.74,5290,680 $ N,12,680,5290,680N,13,330,6115,680 $ N,14,680,6115,680N,15,-650.27,180,-680 $ N,16,680,180,-680N,17,-442.16,1440,-680 $ N,18,680,1440,-680N,19,-255.52,2570,-680 $ N,20,680,2570,-680N,21,-88.7,3580,-680 $ N,22,680,3580,-680N,23,59.95,4480,-680 $ N,24,680,4480,-680N,25,193.74,5290,-680 $ N,26,680,5290,-680N,27,330,6115,-680 $ N,28,680,6115,-680N,29,680,6115,105 $ N,30,680,6115,-105N,31,330,6115,250 $ N,32,330,6115,-250!定义单元类型和材料参数!用单元类型定义命令“ET,1,BEAM4”定义单元是三维梁单元BEAM4。用材料参数定义命令“MP,EX,1,210E9”定义材料的弹性模量“EX=210GPa ”。用命令“MP,PRXY,1,0.3”定义材料的泊松比PRXY=0.3。用材料参数定义命令“MP,DENS,1,7800”定义材料的密度DENS=7800kg/m3!用实常数定义命令!用“R,1,2219.8, 2844349 , 2844349, 108,108”用于定义塔顶的外立柱的直径108mm,壁厚7mm的空心圆杆为第一类实常数。!用“R,2,628,197506,197506,54,54”用于定义塔顶的斜腹杆和水平杆的直径54mm,壁厚4mm的空心圆杆为第二类实常数。ET,1,BEAM4 !定义第一类单元是三维梁单元BEAM4 MP,EX,1,210E9 !定义第一类材料的弹性模量EX=210GPaMP,PRXY,1,0.3 !定义第一类材料的泊松比PRXY=0.3MP,DENS,1,7800 !定义第一类材料的密度DENS=7800kg/m3Acel,0,-9.8,0 !定义沿着Y方向的重力加速度9.8m/s2ET,2,BEAM4 !定义第二类单元是三维梁单元BEAM4MP,EX,2,210E9 !定义第二类材料的弹性模量EX=210GPaMP,PRXY,2,0.3 !定义第二类材料的泊松比PRXY=0.3MP,DENS,2,7800 !定义第二类材料的密度DENS=7800kg/m3Acel,0,-9.8,0 !定义沿着Y方向的重力加速度9.8m/s2R,1,2219.8,2844349, 2844349, 108,108 !塔顶外立柱1087 R,2,628,197506,197506,54,54 !塔顶水平腹杆和斜腹杆544 !定义塔顶的外框立柱杆件Real,1 !塔顶的外立柱1087E,2,4 $ E,4,6 $ E,6,8E,8,12 $ E,12,14 $ E,16,18E,18,20 $ E,20,22 $ E,22,24E,24,26 $ E,26,28 Real,2 !塔顶的水平杆和斜腹杆544E,1,3 $ E3,5 $ E,5,7E,7,9 $ E,9,11 $ E,11,13E,15,17 $ E,17,19 $ E,19,21E,21,23 $ E,23,25 $ E,25,27E,1,2 $ E,3,4 $ E,5,6E,7,8 $ E,9,10 $ E,11,12E13,14 $ E,15,16 $ E,17,18E,19,20 $ E,21,22 $ E,23,24E,24,25 $ E,25,26 $ E27,28E,25,28 $ E,2,3 $ E,3,6E,6,7 $ E,7,10 $ E,10,11E,11,14 $ E,10,24 $ E,21,24E,21,20 $ E,20,17 $ E,17,16E,29,12 $ E,30,26 $ E,14,18E,26,12 $ E,8,22 $ E,6,20E,4,18 $ E,2,16 $ E,26,10E,10,22 $ E,22,6 $ E,6,18E,18,2 $ E,13,27 $ E,32,25E,11,25 $ E,9,23 $ E,7,21E,5,9 $ E,3,17 $ E,1,15E,25,29 $ E,9,21 $ E,21,5E,5,17 $ E,17,1 塔顶模型图3-1所示:4-2-1 塔顶模型图!在前处理模块中,定义求解类型、单元类型、材料参数、实常数和各个单元ANTYPE,STATIC !定义分析类型为静力分析!加载!施加底部位移约束D,1,allD,2,allD,15,allD,16,all!工作工况一:风载荷方向与塔顶方向垂直!施加外载荷!施加工作拉力F,14,FY,-47.23E3F,28,FY,-47.23E3F,27,FY,-26.995E3F,13,FY,-26.995E3F,14,FX,59.78E3F,28,FX,59.78E3F,13,FX,-81.935F,27,FX,-81.935!施加起升钢丝绳拉力F,11,FY,-5E3F,12,FY,-5E3F,27,FY,-5E3F,28,FY,-5E3!施加平台重力F,9,FY,-1.079E3F,10,FY,-1.079E3F,11,FY,-1.079E3F,12,FY,-1.079E3F,23,FY,-1.079E3F,24,FY,-1.079E3F,25,FY,-1.079E3F,26,FY,-1.079E3 !施加爬梯重力F,3,FY,-56.3E0F,5,FY,-56.3E0F,7,FY,-56.3E0F,17,FY,-56.3E0F,19,FY,-56.3E0F,21,FY,-56.3E0!施加风载荷F,3,FX,32.76E0F,4,FX,32.76E0F,5,FX,32.76E0F,6,FX,32.76E0F,7,FX,32.76E0F,8,FX,32.76E0F,9,FX,32.76E0F,10,FX,32.76E0F,11,FX,32.76E0F,12,FX,32.76E0F,13,FX,32.76E0F,14,FX,32.76E0F,17,FX,32.76E0F,18,FX,32.76E0F,19,FX,32.76E0F,20,FX,32.76E0F,21,FX,32.76E0F,22,FX,32.76E0F,23,FX,32.76E0F,24,FX,32.76E0F,25,FX,32.76E0F,26,FX,32.76E0F,27,FX,32.76E0F,28,FX,32.76E0F,29,FX,32.76E0F,30,FX,32.76E0F,31,FX,32.76E0F,32,FX,32.76E0F,33,FX,32.76E02求解进入求解模块定义塔臂端部满载情况,并进入求解/SOLU !进入求解模块Solve !进行满载和最大风载荷情况下的求解FINISH !推出求解模块 3后处理!进入后处理模块显示结果/post1!进入一般后处理模块SET,1,1 !读入第一个载荷步的计算结果Pldisp,2 !图形显示变形情况4-2-2 塔顶模型图PRDISP!列表显示位移 PRINT DOF NODAL SOLUTION PER NODE * POST1 NODAL DEGREE OF FREEDOM LISTING * LOAD STEP= 1 SUBSTEP= 1 TIME= 1.0000 LOAD CASE= 0 THE FOLLOWING DEGREE OF FREEDOM RESULTS ARE IN THE GLOBAL COORDINATE SYSTEM NODE UX UY UZ ROTX ROTY ROTZ 1 0.0000 0.0000 0.0000 0.0000 0.0000 0.0000 2 0.0000 0.0000 0.0000 0.0000 0.0000 0.0000 3 0.42143 0.15435 0.23011 0.10880E-03 0.13207E-03-0.70730E-03 4 0.42732 -0.40883 -0.22179 0.49529E-04 0.13797E-03-0.74562E-03 5 1.6026 0.11031 0.21110 0.10508E-03 0.16404E-03-0.11607E-02 6 1.6099 -0.77465 0.93172E-01 0.17528E-03 0.17727E-03-0.11678E-02 7 2.9836 0.20886E-01 0.41883 0.21545E-03 0.23198E-03-0.16968E-02 8 2.9931 -1.0457 0.15153 0.18017E-03 0.25256E-03-0.17303E-02 9 4.8213 -0.22654 0.53046 0.20356E-03 0.26385E-03-0.21335E-02 10 4.8294 -1.2863 0.44826 0.30697E-03 0.26943E-03-0.21111E-02 11 6.6800 -0.47955 0.72144 0.30972E-03 0.28527E-03-0.25746E-02 12 6.6922 -1.4179 0.62901 0.19221E-03 0.31477E-03-0.26648E-02 13 9.0333 -0.94651 0.94168 0.32758E-03 0.39553E-03-0.27417E-02 14 9.1792 -1.5471 0.80311 0.23237E-03 0.40494E-03-0.29083E-02 15 0.0000 0.0000 0.0000 0.0000 0.0000 0.0000 16 0.0000 0.0000 0.0000 0.0000 0.0000 0.0000 17 0.42087 0.20980 0.24320 0.12399E-03 0.14883E-03-0.59898E-03 18 0.42126 -0.29571 -0.24185 0.46670E-04 0.14420E-03-0.64135E-03 19 1.4065 0.25474 0.22254 0.11414E-03 0.20179E-03-0.10329E-02 20 1.4088 -0.55705 0.74355E-01 0.18176E-03 0.19998E-03-0.10502E-02 21 2.6912 0.22844 0.42906 0.22435E-03 0.26994E-03-0.15050E-02 22 2.6947 -0.74321 0.13407 0.18733E-03 0.27421E-03-0.15426E-02 23 4.2916 0.72413E-01 0.53778 0.20220E-03 0.28176E-03-0.19193E-02 24 4.2932 -0.90609 0.43574 0.31965E-03 0.27125E-03-0.19072E-02 25 5.9969 -0.11038 0.72041 0.31468E-03 0.30999E-03-0.22696E-02 26 6.0042 -0.98292 0.62855 0.20910E-03 0.32623E-03-0.23785E-02 27 8.0011 -0.44521 0.94197 0.33692E-03 0.40924E-03-0.23469E-02 28 8.1619 -1.0567 0.80330 0.23115E-03 0.40787E-03-0.25539E-02 29 8.7096 -1.3559 0.71826 0.80043E-04 0.31477E-03-0.26648E-02 30 8.1541 -1.1517 0.87038 0.32127E-03 0.32623E-03-0.23785E-02 31 8.6957 -0.72334 0.89278 0.23638E-03 0.28527E-03-0.25978E-02 32 8.0170 -0.58109 0.98308 0.38801E-03 0.30999E-03-0.22928E-02 MAXIMUM ABSOLUTE VALUES NODE 14 14 32 32 27 14 VALUE 9.1792 -1.5471 0.98308 0.38801E-03 0.40924E-03-0.29083E-02Etable,LS1,LS,1 !起始短的轴向应力Etable,LS6,LS,6 !终止端的轴向应力Etable,LS2,LS,2 !起始端的+Y一侧弯曲应力Etable,LS3,LS,3 !起始端的-Y一侧弯曲应力Etable,LS4,LS,4 !起始端的+Z一侧弯曲应力Etable,LS5,LS,5 !起始端的-Z一侧弯曲应力Etable,V,Volu !用单元体积定义单元表VEtable,smax,NMISC,1 !起始端的最大拉应力Etable,smin,NMISC,2 !起始端的最大压应力pretab,Ls1,Ls2,Ls3,Ls4,Ls5,Ls6,smax,smin!列表显示指定单元表的内容 PRINT ELEMENT TABLE ITEMS PER ELEMENT * POST1 ELEMENT TABLE LISTING * STAT CURRENT CURRENT CURRENT CURRENT CURRENT CURRENT CURRENT CURRENT ELEM LS1 LS2 LS3 LS4 LS5 LS6 SMAX SMIN 1 -32.865 15.460 -15.460 -0.65568 0.65568 -32.928 -16.748 -48.981 2 -34.095 -15.159 15.159 -0.61466 0.61466 -34.157 -18.321 -49.869 3 -56.105 4.2454 -4.2454 4.9136 -4.9136 -56.174 -46.946 -65.264 4 -56.316 -11.673 11.673 -8.1348 8.1348 -56.393 -36.507 -76.124 5 -67.941 1.1700 -1.1700 8.7525 -8.7525 -68.027 -58.019 -77.864 6 -68.090 -8.5287 8.5287 -11.288 11.288 -68.186 -48.273 -87.907 7 -18.823 14.713 -14.713 0.38183 -0.38183 -18.760 -3.7285 -33.917 8 -49.334 6.5097 -6.5097 11.205 -11.205 -49.238 -31.619 -67.049 9 -48.610 5.7980 -5.7980 -11.328 11.328 -48.524 -31.484 -65.736 10 -38.744 3.9668 -3.9668 8.3867 -8.3867 -38.667 -26.391 -51.098 11 -38.041 8.4595 -8.4595 -7.8441 7.8441 -37.973 -21.738 -54.345 12 -19.950 4.0353 -4.0353 3.7606 -3.7606 -19.888 -12.154 -27.746 13 -19.426 19.354 -19.354 -0.35903 0.35903 -19.363 0.28734 -39.140 14 36.286 3.8072 -3.8072 -8.0759 8.0759 36.383 48.169 24.403 15 27.284 9.8795 -9.8795 5.9089 -5.9089 27.370 43.072 11.495 16 28.028 0.43257 -0.43257 -6.2065 6.2065 28.106 34.667 21.389 17 12.709 14.172 -14.172 3.4876 -3.4876 12.777 30.369 -4.9514 18 13.594 0.31013 -0.31013 -3.4015 3.4015 13.656 17.306 9.8829 19 45.267 5.3311 -5.3311 -8.4041 8.4041 45.364 59.003 31.532 20 37.539 5.9427 -5.9427 6.5352 -6.5352 37.625 50.017 25.061 21 37.583 3.5055 -3.5055 -5.9463 5.9463 37.660 47.034 28.131 22 24.569 8.6800 -8.6800 3.7477 -3.7477 24.638 36.997 12.141 23 24.921 4.1387 -4.1387 -2.7689 2.7689 24.983 31.829 18.014 24 -0.97272 10.997 -10.997 -0.25214 0.25214 -0.90966 10.277 -12.222 25 87.549 -105.02 105.02 -0.26643 0.26643 87.549 192.83 -17.737 26 5.2787 -47.090 47.090 -7.3466 7.3466 5.2787 59.715 -49.158 27 2.7283 -22.663 22.663 -7.3051 7.3051 2.7283 32.696 -27.239 28 2.5941 -13.861 13.861 4.8192 -4.8192 2.5941 21.274 -16.086 29 1.6330 -7.4175 7.4175 -1.5417 1.5417 1.6330 10.592 -7.3262 30 1.1032 -5.9266 5.9266 8.1450 -8.1450 1.1032 15.175 -12.968 31 0.0000 0.96775 -0.96775 0.0000 0.0000 0.0000 0.96775 -0.96775 32 0.0000 0.96775 -0.96775 0.0000 0.0000 0.0000 0.96775 -0.96775 33 0.73068E-01 -4.2415 4.2415 8.6391 -8.6391 0.73068E-01 12.954 -12.807 34 0.50958 -5.7379 5.7379 -1.5560 1.5560 0.50958 7.8035 -6.7843 35 0.97939 -10.896 10.896 4.9739 -4.9739 0.97939 16.849 -14.891 36 0.52955 -18.288 18.288 -6.2377 6.2377 0.52955 25.055 -23.996 37 3.1594 -35.658 35.658 -8.8503 8.8503 3.1594 47.667 -41.348 38 96.459 -64.923 64.923 -1.2234 1.2234 96.459 162.61 30.313 39 76.634 0.36141 -0.36141 1.7139 -1.7139 76.570 78.709 74.558 40 -57.945 -10.594 10.594 -4.3107 4.3107 -58.007 -43.041 -72.849 41 36.371 -2.5072 2.5072 -0.53120 0.53120 36.302 39.410 33.333 * POST1 ELEMENT TABLE LISTING * STAT CURRENT CURRENT CURRENT CURRENT CURRENT CURRENT CURRENT CURRENT ELEM LS1 LS2 LS3 LS4 LS5 LS6 SMAX SMIN 42 -32.876 -6.9618 6.9618 -0.90222 0.90222 -32.953 -25.012 -40.740 43 23.547 -2.5522 2.5522 -1.7163 1.7163 23.461 27.816 19.278 44 -20.490 -3.4845 3.4845 0.47702 -0.47702 -20.587 -16.529 -24.452 45 62.255 3.2769 -3.2769 -0.47713 0.47713 62.318 66.009 58.501 46 -43.240 -5.8405 5.8405 -4.4223 4.4223 -43.302 -32.978 -53.503 47 31.575 -3.9862 3.9862 -1.0742 1.0742 31.506 36.636 26.515 48 -25.044 -4.1463 4.1463 -0.99529 0.99529 -25.121 -19.902 -30.185 49 20.087 -3.5474 3.5474 -1.9744 1.9744 20.001 25.609 14.565 50 -15.291 -1.5928 1.5928 0.33107 -0.33107 -15.387 -13.367 -17.214 51 0.42324E-13 0.36152E-13-0.36152E-13 0.52841E-14-0.52841E-14-0.63063E-01 0.83760E-13 0.88824E-15 52 -0.21199E-13 0.30811E-13-0.30811E-13 0.23561E-13-0.23561E-13-0.63063E-01 0.33173E-13-0.75571E-13 53 -0.30158E-01 -2.2060 2.2060 8.5576 -8.5576 -0.30158E-01 10.733 -10.794 54 0.70509E-01 3.9225 -3.9225 4.5890 -4.5890 0.70509E-01 8.5820 -8.4410 55 1.9327 1.8031 -1.8031 3.1072 -3.1072 1.9327 6.8429 -2.9776 56 2.6971 0.14505E-01-0.14505E-01 -1.0107 1.0107 2.6971 3.7223 1.6718 57 2.9056 1.4478 -1.4478 -0.92536 0.92536 2.9056 5.2787 0.53246 58 3.0986 0.14606 -0.14606 -3.3918 3.3918 3.0986 6.6365 -0.43923 59 0.0000 1.0115 -1.0115 0.0000 0.0000 0.0000 1.0115 -1.0115 60 0.75000E-01 -3.5524 3.5524 0.77339 -0.77339 0.13084E-01 4.4008 -4.2508 61 -4.8189 0.46820 -0.46820 1.2264 -1.2264 -4.8877 -3.1242 -6.5135 62 -1.7074 -0.21330 0.21330 -1.8332 1.8332 -1.7846 0.33916 -3.7539 63 -5.7037 -1.7279 1.7279 2.4754 -2.4754 -5.7901 -1.5004 -9.9070 64 -2.6205 0.13134 -0.13134 -2.9659 2.9659 -2.7168 0.47682 -5.7178 65 -0.45071E-01 0.63128E-01-0.63128E-01 8.9764 -8.9764 -0.45071E-01 8.9944 -9.0846 66 0.38277E-13 0.14178E-13-0.14178E-13 0.15438E-13-0.15438E-13-0.63063E-01 0.67894E-13 0.86607E-14 67 0.50520E-14-0.72186E-13 0.72186E-13-0.22427E-14 0.22427E-14-0.63063E-01 0.79481E-13-0.69377E-13 68 0.16022 2.0101 -2.0101 5.2216 -5.2216 0.16022 7.3919 -7.0715 69 -1.1311 0.59339 -0.59339 2.9933 -2.9933 -1.1311 2.4555 -4.7177 70 -1.5785 2.6577 -2.6577 -0.74055 0.74055 -1.5785 1.8197 -4.9767 71 -1.7662 1.0591 -1.0591 -0.81181 0.81181 -1.7662 0.10464 -3.6371 72 -2.0205 2.8399 -2.8399 -3.4332 3.4332 -2.0205 4.2526 -8.2936 73 0.0000 1.0115 -1.0115 0.0000 0.0000 0.0000 1.0115 -1.0115 74 -0.54795 -3.3020 3.3020 1.1847 -1.1847 -0.60987 3.9387 -5.0346 75 3.5640 -0.18316E-01 0.18316E-01 -2.8272 2.8272 3.4953 6.4096 0.71853 76 0.36304 -0.40639 0.40639 2.6696 -2.6696 0.28584 3.4390 -2.7130 77 4.3267 -2.1198 2.1198 -3.9114 3.9114 4.2403 10.358 -1.7045 78 1.3262 -0.89763E-01 0.89763E-01 3.7674 -3.7674 1.2299 5.1834 -2.5310 MINIMUM VALUES ELEM 6 25 13 9 8 6 5 6 VALUE -68.090 -105.02 -19.354 -11.328 -11.205 -68.186 -58.019 -87.907 MAXIMUM VALUES ELEM 38 13 25 8 9 38 25 39 VALUE 96.459 19.354 105.02 11.205 11.328 96.459 192.83 74.558 /Title,Axial stress distribution in the first load case.PLLS,LS1,LS6 !图形显示单元轴向应力FINISH !退出后处理模块本设计中,塔顶的材料为Q235,许用应力为 ,由以上可知轴的各向应力满足塔顶强度要求。方案三 1前处理FINISH !退出以前模块/Clear !清除系统中所有数据/FilName,EX3.13(1) !定义文件名/TITLE,EX3.13(1),STANDARD SECTION OF QTZ40 TOWER CRANE with BEAM4. !定义标题/PREP7 !进入前处理模块 !定义塔顶的节点N,1,-650.27,180,680 $ N,2,680,180,680N,3,-442.16,1440,680 $ N,4,680,1440,680N,5,-255.52,2570,680 $ N,6,680,2570,680N,7,-88.7,3580,680 $ N,8,680,3580,680N,9,59.95,4480,680 $ N,10,680,4480,680N,11,193.74,5290,680 $ N,12,680,5290,680N,13,330,6115,680 $ N,14,680,6115,680N,15,-650.27,180,-680 $ N,16,680,180,-680N,17,-442.16,1440,-680 $ N,18,680,1440,-680N,19,-255.52,2570,-680 $ N,20,680,2570,-680N,21,-88.7,3580,-680 $ N,22,680,3580,-680N,23,59.95,4480,-680 $ N,24,680,4480,-680N,25,193.74,5290,-680 $ N,26,680,5290,-680N,27,330,6115,-680 $ N,28,680,6115,-680N,29,680,6115,105 $ N,30,680,6115,-105N,31,330,6115,250 $ N,32,330,6115,-250!定义单元类型和材料参数!用单元类型定义命令“ET,1,BEAM4”定义单元是三维梁单元BEAM4。用材料参数定义命令“MP,EX,1,210E9”定义材料的弹性模量“EX=210GPa ”。用命令“MP,PRXY,1,0.3”定义材料的泊松比PRXY=0.3。用材料参数定义命令“MP,DENS,1,7800”定义材料的密度DENS=7800kg/m3!用“R,1,2351.86,3380210,3380210,114,114”用于定义塔顶的外立柱的直径114mm,壁厚7mm的空心圆杆为第一类实常数。这里的截面参数分别为横截面面积,两个方向的抗弯曲惯性矩和两个方向的截面高度!用“R,2,628,910540,910540,54,54”用于定义塔顶的斜腹杆的直径54mm,壁厚4mm的空心圆杆为第二类实常数。这里的截面参数分别为横截面面积,两个方向的抗弯曲惯性矩和两个方向的截面高度ET,1,BEAM4 !定义第一类单元是三维梁单元BEAM4 MP,EX,1,210E9 !定义第一类材料的弹性模量EX=210GPaMP,PRXY,1,0.3 !定义第一类材料的泊松比PRXY=0.3MP,DENS,1,7800 !定义第一类材料的密度DENS=7800kg/m3Acel,0,-9.8,0 !定义沿着Y方向的重力加速度9.8m/s2ET,2,BEAM4 !定义第二类单元是三维梁单元BEAM4MP,EX,2,210E9 !定义第二类材料的弹性模量EX=210GPaMP,PRXY,2,0.3 !定义第二类材料的泊松比PRXY=0.3MP,DENS,2,7800 !定义第二类材料的密度DENS=7800kg/m3Acel,0,-9.8,0 !定义沿着Y方向的重力加速度9.8m/s2R,1,2351.86,3380210,3380210,114,114 !塔顶外立柱1147 R,2,628,910540,910540,54,54 !塔顶水平腹杆和斜腹杆544 !定义塔顶的外框立柱杆件Real,1 !塔顶的外立柱1147E,2,4 $ E,4,6 $ E,6,8E,8,12 $ E,12,14 $ E,16,18E,18,20 $ E,20,22 $ E,22,24E,24,26 $ E,26,28 Real,2 !塔顶的水平杆和斜腹杆544E,1,3 $ E3,5 $ E,5,7E,7,9 $ E,9,11 $ E,11,13E,15,17 $ E,17,19 $ E,19,21E,21,23 $ E,23,25 $ E,25,27E,1,2 $ E,3,4 $ E,5,6E,7,8 $ E,9,10 $ E,11,12E13,14 $ E,15,16 $ E,17,18E,19,20 $ E,21,22 $ E,23,24E,24,25 $ E,25,26 $ E27,28E,25,28 $ E,2,3 $ E,3,6E,6,7 $ E,7,10 $ E,10,11E,11,14 $ E,10,24 $ E,21,24E,21,20 $ E,20,17 $ E,17,16E,29,12 $ E,30,26 $ E,14,18E,26,12 $ E,8,22 $ E,6,20E,4,18 $ E,2,16 $ E,26,10E,10,22 $ E,22,6 $ E,6,18E,18,2 $ E,13,27 $ E,32,25E,11,25 $ E,9,23 $ E,7,21E,5,9 $ E,3,17 $ E,1,15E,25,29 $ E,9,21 $ E,21,5E,5,17 $ E,17,1 塔顶模型图3-1所示:4-3-1 塔顶模型图!在前处理模块中,定义求解类型、单元类型、材料参数、实常数和各个单元ANTYPE,STATIC !定义分析类型为静力分析!加载!施加底部位移约束D,1,allD,2,allD,15,allD,16,all!工作工况一:风载荷方向与塔顶方向垂直!施加外载荷!施加拉力F,14,FY,-20.97E3F,28,FY,-20.97E3F,27,FY,-14.21E3F,13,FY,-14.21E3F,14,FX,68.74E3F,28,FX,68.74E3F,13,FX,-26.725F,27,FX,-26.725!施加起升钢丝绳拉力F,11,FY,-5E3F,12,FY,-5E3F,25,FY,-5E3F,26,FY,-5E3!施加平台重力F,9,FY,-10.079E3F,10,FY,-10.079E3F,11,FY,-10.079E3F,12,FY,-10.079E3F,23,FY,-10.079E3F,24,FY,-10.079E3F,25,FY,-10.079E3F,26,FY,-10.079E3 !施加爬梯重力F,3,FY,-56.3E0F,5,FY,-56.3E0F,7,FY,-56.3E0F,17,FY,-56.3E0F,19,FY,-56.3E0F,21,FY,-56.3E0!施加风载荷F,3,FX,32.76E0F,4,FX,32.76E0F,5,FX,32.76E0F,6,FX,32.76E0F,7,FX,32.76E0F,8,FX,32.76E0F,9,FX,32.76E0F,10,FX,32.76E0F,11,FX,32.76E0F,12,FX,32.76E0F,13,FX,32.76E0F,14,FX,32.76E0F,17,FX,32.76E0F,18,FX,32.76E0F,19,FX,32.76E0F,20,FX,32.76E0F,21,FX,32.76E0F,22,FX,32.76E0F,23,FX,32.76E0F,24,FX,32.76E0F,25,FX,32.76E0F,26,FX,32.76E0F,27,FX,32.76E0F,28,FX,32.76E0F,29,FX,32.76E0F,30,FX,32.76E0F,31,FX,32.76E0F,32,FX,32.76E0F,33,FX,32.76E02求解进入求解模块定义塔臂端部满载情况,并进入求解/SOLU !进入求解模块Solve !进行满载和最大风载荷情况下的求解FINISH !推出求解模块 3后处理!进入后处理模块显示结果/post1!进入一般后处理模块SET,1,1 !读入第一个载荷步的计算结果Pldisp,2 !图形显示变形情况PRDISP!列表显示位移 PRINT DOF NODAL SOLUTION PER NODE * POST1 NODAL DEGREE OF FREEDOM LISTING * LOAD STEP= 1 SUBSTEP= 1 TIME= 1.0000 LOAD CASE= 0 THE FOLLOWING DEGREE OF FREEDOM RESULTS ARE IN THE GLOBAL COORDINATE SYSTEM NODE UX UY UZ ROTX ROTY ROTZ 1 0.0000 0.0000 0.0000 0.0000 0.0000 0.0000 2 0.0000 0.0000 0.0000 0.0000 0.0000 0.0000 3 0.40934 0.14346 0.21171 0.10322E-03 0.11701E-03-0.67834E-03 4 0.41546 -0.38575 -0.20090 0.45272E-04 0.12350E-03-0.71511E-03 5 1.5331 0.10034 0.19948 0.10004E-03 0.15432E-03-0.11080E-02 6 1.5410 -0.73089 0.87652E-01 0.16585E-03 0.16635E-03-0.11158E-02 7 2.8504 0.13560E-01 0.39226 0.20307E-03 0.21459E-03-0.16121E-02 8 2.8605 -0.98643 0.14839 0.16959E-03 0.23421E-03-0.16431E-02 9 4.5914 -0.22112 0.50042 0.19361E-03 0.24872E-03-0.20308E-02 10 4.6000 -1.2132 0.42304 0.28768E-03 0.25537E-03-0.20095E-02 11 6.3611 -0.46257 0.67969 0.29141E-03 0.26917E-03-0.24439E-02 12 6.3741 -1.3370 0.59464 0.18277E-03 0.29685E-03-0.25336E-02 13 8.5873 -0.90408 0.88628 0.30661E-03 0.36358E-03-0.26165E-02 14 8.7334 -1.4585 0.75850 0.21619E-03 0.37423E-03-0.27831E-02 15 0.0000 0.0000 0.0000 0.0000 0.0000 0.0000 16 0.0000 0.0000 0.0000 0.0000 0.0000 0.0000 17 0.40570 0.19614 0.22561 0.11817E-03 0.13483E-03-0.57481E-03 18 0.40608 -0.27887 -0.22229 0.40347E-04 0.13153E-03-0.61523E-03 19 1.3454 0.23668 0.21169 0.10769E-03 0.19134E-03-0.98381E-03 20 1.3479 -0.52539 0.67537E-01 0.17240E-03 0.18889E-03-0.10012E-02 21 2.5663 0.21018 0.40295 0.21126E-03 0.25271E-03-0.14286E-02 22 2.5703 -0.70076 0.13002 0.17629E-03 0.25632E-03-0.14638E-02 23 4.0837 0.61600E-01 0.50798 0.19181E-03 0.26895E-03-0.18230E-02 24 4.0854 -0.85430 0.41012 0.30083E-03 0.25951E-03-0.18112E-02 25 5.7014 -0.11245 0.67887 0.29532E-03 0.29423E-03-0.21496E-02 26 5.7092 -0.92649 0.59397 0.19873E-03 0.30843E-03-0.22579E-02 27 7.5948 -0.42869 0.88658 0.31550E-03 0.37822E-03-0.22291E-02 28 7.7557 -0.99585 0.75870 0.21489E-03 0.37774E-03-0.24372E-02 29 8.2936 -1.2804 0.67612 0.70609E-04 0.29685E-03-0.25336E-02 30 7.7494 -1.0893 0.82724 0.31089E-03 0.30843E-03-0.22579E-02 31 8.2759 -0.69643 0.83811 0.21808E-03 0.26917E-03-0.24672E-02 32 7.6157 -0.55849 0.92773 0.36866E-03 0.29423E-03-0.21728E-02 MAXIMUM ABSOLUTE VALUES NODE 14 14 32 32 27 14 VALUE 8.7334 -1.4585 0.92773 0.36866E-03 0.37822E-03-0.27831E-02Etable,LS1,LS,1 !起始短的轴向应力Etable,LS6,LS,6 !终止端的轴向应力Etable,LS2,LS,2 !起始端的+Y一侧弯曲应力Etable,LS3,LS,3 !起始端的-Y一侧弯曲应力Etable,LS4,LS,4 !起始端的+Z一侧弯曲应力Etable,LS5,LS,5 !起始端的-Z一侧弯曲应力Etable,V,Volu !用单元体积定义单元表VEtable,smax,NMISC,1 !起始端的最大拉应力Etable,smin,NMISC,2 !起始端的最大压应力pretab,Ls1,Ls2,Ls3,Ls4,Ls5,Ls6,smax,smin!列表显示指定单元表的内容 PRINT ELEMENT TABLE ITEMS PER ELEMENT * POST1 ELEMENT TABLE LISTING * STAT CURRENT CURRENT CURRENT CURRENT CURRENT CURRENT CURRENT CURRENT ELEM LS1 LS2 LS3 LS4 LS5 LS6 SMAX SMIN 1 -30.896 13.920 -13.920 -0.55963 0.55963 -30.960 -16.417 -45.376 2 -32.063 -14.949 14.949 -0.52243 0.52243 -32.125 -16.592 -47.534 3 -52.891 3.6178 -3.6178 4.5365 -4.5365 -52.959 -44.736 -61.045 4 -53.094 -11.442 11.442 -7.6944 7.6944 -53.171 -33.958 -72.230 5 -64.098 0.87931 -0.87931 8.2432 -8.2432 -64.184 -54.975 -73.220 6 -64.243 -8.3796 8.3796 -10.809 10.809 -64.339 -45.055 -83.431 7 -17.688 14.176 -14.176 0.38637 -0.38637 -17.625 -3.1257 -32.250 8 -46.527 6.6810 -6.6810 10.822 -10.822 -46.431 -29.024 -64.030 9 -45.855 5.6957 -5.6957 -10.939 10.939 -45.769 -29.220 -62.490 10 -36.503 3.9029 -3.9029 7.9521 -7.9521 -36.426 -24.648 -48.358 11 -35.860 8.2945 -8.2945 -7.4545 7.4545 -35.791 -20.110 -51.609 12 -18.747 3.9513 -3.9513 3.5304 -3.5304 -18.685 -11.265 -26.228 13 -18.322 18.186 -18.186 -0.30503 0.30503 -18.258 0.16946 -36.813 14 34.196 4.1063 -4.1063 -7.7715 7.7715 34.292 46.073 22.318 15 25.734 9.6280 -
