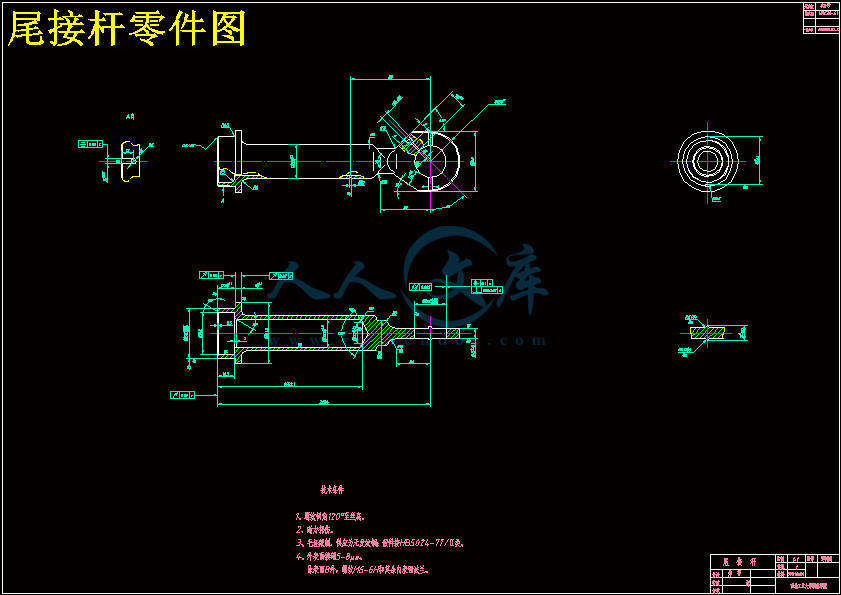

尾接杆零件图.dwg---(点击预览)

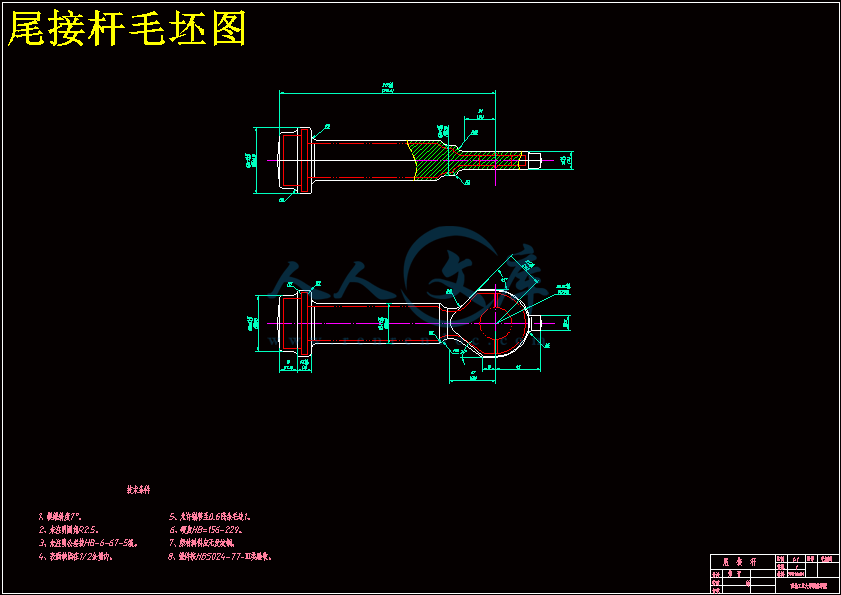

尾接杆毛坯图.dwg---(点击预览)

外文翻译--机械设计.doc---(点击预览)

任务书.doc---(点击预览)

压缩包内文档预览：

编号：295405 类型：共享资源大小：4.68MB 格式：RAR 上传时间：2014-07-08 上传人：上*** IP属地：江苏

30
积分

版权申诉 word格式文档无特别注明外均可编辑修改；预览文档经过压缩，下载后原文更清晰！ 立即下载

关键词：: 尾接杆零件工艺规程斜孔钻模夹具设计 cad图纸

资源描述：

尾接杆零件的工艺规程和斜孔钻模设计

28页 12000字数+说明书+任务书+答辩稿+外文翻译+4张CAD图纸【详情如下】

任务书.doc

外文翻译--机械设计.doc

尾接杆毛坯图.dwg

尾接杆零件图.dwg

尾接杆零件的工艺规程和斜孔钻模设计答辩稿.ppt

尾接杆零件的工艺规程和斜孔钻模设计论文.doc

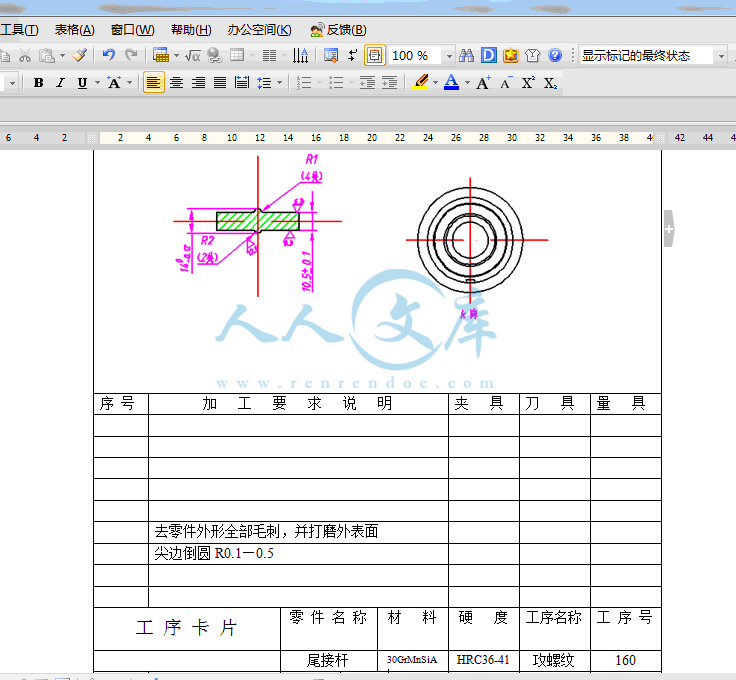

工序卡片.doc

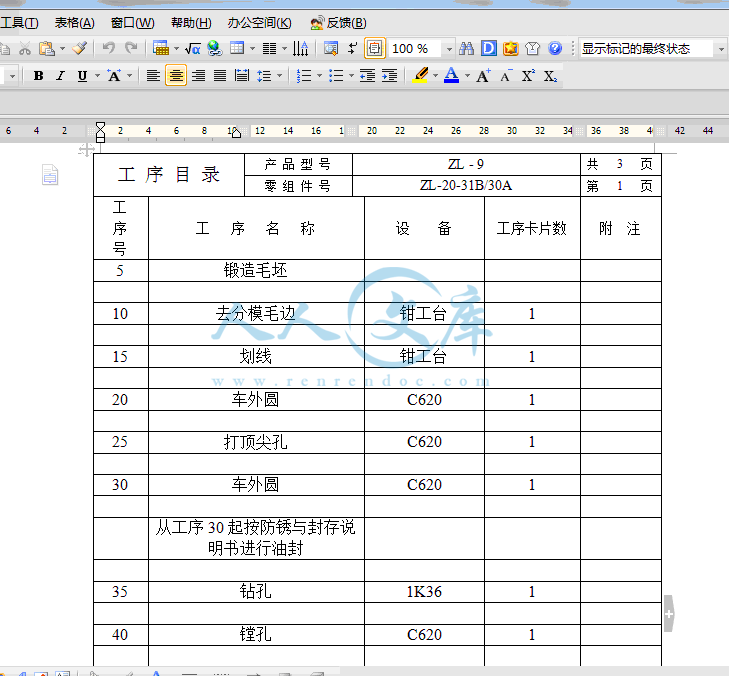

工艺卡片.doc

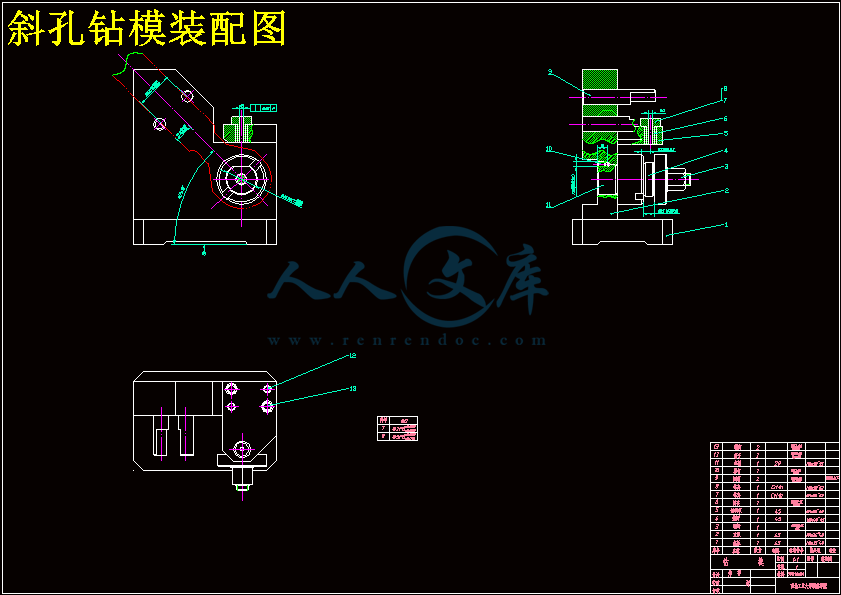

斜孔钻模装配图.dwg

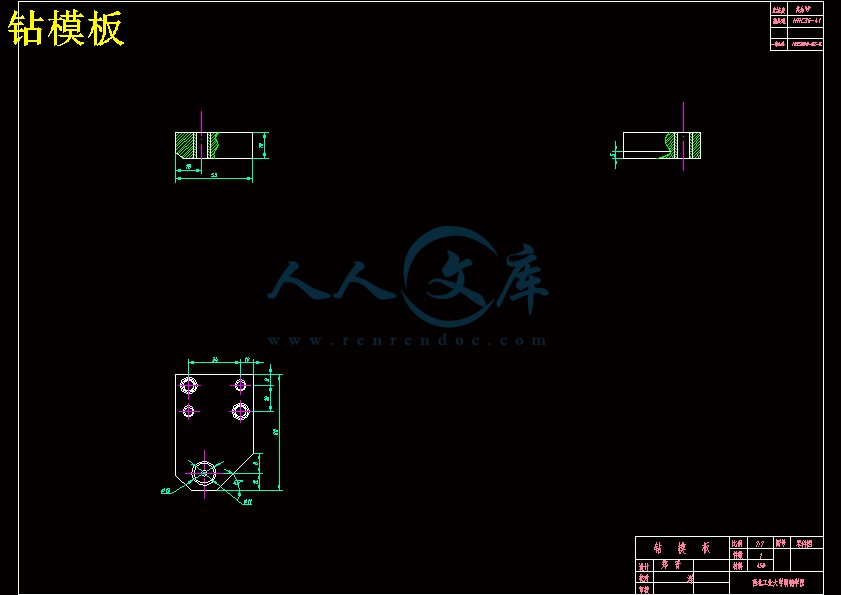

钻模板.dwg

一、题目

尾接杆零件的工艺规程和斜孔钻模设计

二、指导思想和目的要求

　　　毕业设计（论文）是培养学生自学能力、综合应用能力、独立工作能力的重要教学实践环节。

通过毕业设计，学生对四年所学知识进行回顾和总结，培养自学能能力和独立工作能力，对本专业加深了解，为步入社会工作岗位做好理论和时间准备。学会理论联系实际，用严谨和认真的态度分析和解决遇到的问题，从而实现认识的深化。

三、主要技术指标

绘制零件图；

设计与绘制毛坯图

制定工艺路线

编制全部工艺规程

设计钻模

编写论文

四、进度和要求

　　　1、分析并绘制零件图 1周

　　　2、绘制毛坯图 1周

　　　3、设计工艺路线及编制工艺规程 4周

　　　4、设计工艺装备 3周

　　　5、编写说明书（论文） 2周

五、主要参考书及参考资料

[1] 阎光明，侯忠滨.现代制造工艺基础.西安:西北工业大学出版社,2007.

[2] 王长春，孙步功.互换性与测量技术基础.北京：北京大学出版社，2010.摘要

本设计的题目是尾接杆工艺规程及斜孔钻模设计。内容可分为机械加工工艺规程编制和斜孔钻模夹具设计两个部分。

　　　首先，运用机械制造技术及相关的课程知识，解决工件在加工过程中的定位、加紧以及工艺路线的安排等方面的相关问题，确定相关的工艺尺寸及选择合适的机床和刀具。其次，通过分析尾接杆，了解尾接杆的作用。然后，依据毛坯件和生产纲领的要求，制定出切实可行的铣夹具加工工艺规程路线，确定加工方案。最后，根据被加工零件的加工要求，参考机床夹具设计手册及相关方面的书籍，设计出高效、经济、合理并且能保证加工质量的夹具。

随着社会的进步和科技的发展，机床夹具的通用性也直接影响其经济性。机床夹具的高精、高效、通用、经济等性质的良好发展将在我国的现代化工业建设和发展过程中起着至关重要的作用。

关键词：夹具设计,机械加工,工艺,工装

ABSTRACT

This design topic is The tail rod and inclined hole jig process design. Content can be divided into the machining process planning design and the machine tool's fixture design two parts.

First, with mechanical manufacturing technology and related course knowledge and solve workpiece position in the process, which belong to the process route arrangement and the related aspects related technology problem, determine the size and choose appropriate machine and tools. Secondly, through the analysis the tail rod, understand the tail rod. Then, on the basis and milling fixture blank piece and production program requirements, formulate feasible milling machining procedure line, fixture to determine processing plan. Finally, according to the requirements of the processing of processed spares, reference the machine tool's fixture design manual and related books, design the efficient, economy, reasonable and can ensure the process quality fixture.

Along with the progress of the society and the development of science and technology, the machine tool's fixture commonality also directly affects its economy. The machine tool's fixture with high precision, high efficiency, gm, economic and other properties of the good development will be in the modernization of our country in the process of the development of industrial construction and plays a vital role.

KEY WORDS: fixture design, Mechanical processing, Craft,Fixtures

第一章绪论7

1.1 课题背景及发展趋势7

1.2 夹具的基本结构及夹具设计的内容8

第二章尾接杆工艺规程编制9

2. 1 零件的分析9

2.1.1 零件的作用9

2.1.2零件的工艺分析9

2.2 确定毛坯11

2.2.1选择毛坯11

2.2.2设计尾接杆毛坯图12

2.3 工艺规程设计14

2.3.1 定位基准的选择14

2.3.2 工艺路线的制定15

第三章夹具设计的基本知识18

3.1机床夹具的概述18

3.1.1机床夹具的定义18

3.1.2机床夹具的功用18

3.1.3机床夹具的组成18

3.1.4机床夹具的分类19

3.2 机床夹具的设计特点和要求20

3.2.1 机床夹具的设计特点20

3.2.2 机床夹具的设计要求20

3.3 机床夹具总图设计20

3.3.1总图设计的步骤20

3.3.2总体设计的几点要求21

第四章尾接杆斜孔钻模设计22

4.1夹具设计方法及步骤22

4.2拟订定位方法与对定位元件23

4.2.1 定位方案分析23

4.4 钻床夹具的设计24

4.5 绘制尾接杆夹具装配图25

前言

设计是有关尾接杆零件的加工工艺步骤的说明和斜孔钻模设计的具体阐述。工艺设计是在学习机械制造技术及机床夹具设计后，在生产实习的基础上，综合运用所学相关知识对零件进行加工工艺规程的设计和机床夹具的设计，根据零件加工要求制定出可行的工艺路线和合理的夹具方案，以确保零件的加工质量。

　　　制造工艺是指加工制造产品或零件所使用的路线、设备及加工方法的总称。工艺可以是多样化的，它对成本和效率都会产生影响。应用机床夹具，有利于保证工件的加工精度、稳定产品质量；有利于提高劳动生产率和降低成本；有利于改善工人劳动条件，保证安全生产；有利于扩大机床工艺范围，实现“一机多用”。

　　　为了提高机床在生产过程的生产效率，双面、四面和多件装夹的夹具产品越来越多。为了减少工件的安装时间，各种自动定心夹紧、精密平口钳、杠杆夹紧、凸轮夹紧、气动和液压夹紧等，快速夹紧功能部件不断地推陈出新。随着社会的进步和科技的发展，机床夹具的通用性也直接影响其经济性。所以只有改进研发更高效率的夹具，以适应现代化工厂机床生产要求。

　　　就我个人而言，我希望能通过这次毕业设计，了解并认识一般机器零件的生产工艺过程，巩固和加深已学过的知识，理论联系实际，对自己未来将从事的工作进行一次适应性训练，从中锻炼自己分析问题、解决问题的能力，为今后的工作打下一个良好的基础。由于个人能力所限，设计尚有许多不足之处，恳请各位老师给予指导。加工工艺及夹具毕业设计是对所学专业知识的一次巩固，是在进行社会实践之前对所学各课程的一次深入的综合性的总复习，也是理论联系实际的训练。

机床夹具已成为机械加工中的重要装备，同时是机械加工不可缺少的部件，在机床技术向高速、高效、精密、复合、智能、环保方向发展的带动下，夹具技术正朝着高精、高效、模块、组合、通用、经济方向发展。机床夹具的设计和使用是促进生产发展的重要工艺措施之一。随着我国机械工业生产的不断发展,机床夹具的改进和创造已成为广大机械工人和技术人员在技术革新中的一项重要任务。

1.1 课题背景及发展趋势

材料、结构、工艺是产品设计的物质技术基础，一方面，技术制约着设计；另一方面，技术也推动着设计。技术是产品形态发展的先导，新材料，新工艺的出现，必然给产品带来新的结构，新的形态和新的造型风格。材料，加工工艺，结构，产品形象有机地联系在一起的，某个环节的变革，便会引起整个机体的变化。随着机床加工精度的提高，为了降低定位误差，提高加工精度对夹具的制造精度要求更高精度夹具的定位孔距精度也随着提高，机床夹具的精度已提高到微米级，世界知名的夹具制造公司都是精密机械制造企业。诚然，为了适应不同行业的需求和经济性，夹具有不同的型号，以及不同档次的精度标准供选择。

工业的模块、组合夹具元件模块化是实现组合化的基础。利用模块化设计的系列化、标准化夹具元件，快速组装成各种夹具，已成为夹具技术开发的基点。省工、省时，节材、节能，体现在各种先进夹具系统的创新之中。模块化设计为夹具的计算机辅助设计与组装打下基础，应用CAD技术，可建立元件库、典型夹具库、标准和用户使用档案库，进行夹具优化设计，为用户三维实体组装夹具。模拟仿真刀具的切削过程，既能为用户提供正确、合理的夹具与元件配套方案，又能积累使用经验，了解市场需求，不断地改进和完善夹具系统。组合夹具分会与华中科技大学合作，正在着手创建夹具专业技术网站，为夹具行业提供信息交流、夹具产品咨询与开发的公共平台，争取实现夹具设计与服务的通用化、远程信息化和经营电子商务化。迅速发展对产品的品种和生产率提出了愈来愈高的要求，使多品种，对中小批生产作为机械生产的主流，为了适应机械生产的这种发展趋势，必然对机床夹具提出更高的要求。

1.2 夹具的基本结构及夹具设计的内容

与此同时夹具的通用性直接影响其经济性。采用模块、组合式的夹具系统，一次性投资比较大，只有夹具系统的可重组性、可重构性及可扩展性功能强，应用范围广，通用性好，夹具利用率高，收回投资快，才能体现出经济性好。因此，我认为加快用高新技术改造和提升夹具技术水平的步伐，创建夹具专业技术网站，充分利用现代信息和网络技术，与时俱进地创新和发展夹具技术。主动与国外夹具厂商联系，争取合资与合作，引进技术，这是改造和发展我国组合夹具行业较为行之有效的途径。

按在夹具中的作用,地位结构特点,组成夹具的元件可以划分为以下几类:

(1)定位元件及定位装臵；

夹紧元件及定位装臵(或者称夹紧机构)；

(3)夹具体；

(4)对刀,引导元件及装臵(包括刀具导向元件,对刀装臵及靠模装臵等)；

(5)动力装臵；

(6)分度,对定装臵；

(7)其它的元件及装臵(包括夹具各部分相互连接用的以及夹具与机床相连接用的紧固螺钉,销钉,键和各种手柄等)；

每个夹具不一定所有的各类元件都具备,如手动夹具就没有动力装臵,一般的车床夹具不一定有刀具导向元件及分度装臵。反之,按照加工等方面的要求,有些夹具上还需要设有其它装臵及机构,例如在有的自动化夹具中必须有上下料装臵。零件是飞机液压助力器执行机构中的主要部件之一。从整体上来看，飞机液压助力器是安装在飞机副翼操纵机构中或方向舵操纵系统中，用于不可逆的液压助力器操纵。当飞机液压系统损坏或压力下降时，液压助力器外筒左右两腔沟通，即助力器当一拉杆使用，以实现人力应急操纵。每架飞机上装有两台液压助力器。分别操纵左右副翼或方向舵。

尾接杆零件在产品中一端与液压助力器外筒组件连接，另一端通过关节轴承与飞机的副翼连接，其作用是带动飞机操纵系统的摇臂和拉杆，而使飞机的副翼偏转，在工作时能够传递3800公斤以上的力，是一个能承受复杂力的受力件。

2.1.2零件的工艺分析

零件的材质为30CrMnSiA，属中碳调质钢，强度高，焊接性能较差。30CrMnSiA调质后有很高的强度和足够的韧性，淬透性也好。调质后该材料做砂轮轴，齿轮，链轮都可以。30CrMnSiA具有良好的加工性，加工变形微小，抗疲劳性能相当好。用于轴类、活塞类零配件等。用于汽车、飞机各种特殊耐磨零配件等。

参考文献

[1]孙桓，陈作模，葛文杰. 《机械原理》第七版. 北京：高等教育出版社

[2]濮良贵，纪名刚.《机械设计》第八版.北京：高等教育出版社

[3]吴宗泽，罗圣果. 《械设计课程设计手册》北京：化学工业出版社

[4]马兰，《机械制图》.北京：机械工业出版社

[5]刘守勇等.《械制造工艺与机床夹具》. 机械工业出版社

[6]白成轩.《机床夹具设计新原理》.机械工业出版社

[7]融亦鸣《计算机辅助夹具设计》.机械出版社

[8]肖继德、陈宁平.《机床夹具设计》第2版.机械工业出版社







内容简介：: 毕业任务书一、题目尾接杆零件的工艺规程和斜孔钻模设计二、指导思想和目的要求毕业设计（论文）是培养学生自学能力、综合应用能力、独立工作能力的重要教学实践环节。通过毕业设计，学生对四年所学知识进行回顾和总结，培养自学能能力和独立工作能力，对本专业加深了解，为步入社会工作岗位做好理论和时间准备。学会理论联系实际，用严谨和认真的态度分析和解决遇到的问题，从而实现认识的深化。三、主要技术指标1、绘制零件图；2、设计与绘制毛坯图3、制定工艺路线4、编制全部工艺规程5、设计钻模6、编写论文四、进度和要求1、分析并绘制零件图 1周2、绘制毛坯图 1周3、设计工艺路线及编制工艺规程 4周4、设计工艺装备 3周5、编写说明书（论文） 2周五、主要参考书及参考资料 1 阎光明，侯忠滨.现代制造工艺基础.西安:西北工业大学出版社,2007. 2 王长春，孙步功.互换性与测量技术基础.北京：北京大学出版社，2010.机械设计摘要：机器是由机械装置和其它组件组成的。它是一种用来转换或传递能量的装置，例如：发动机、涡轮机、车辆、起重机、印刷机、洗衣机、照相机和摄影机等。许多原则和设计方法不但适用于机器的设计，也适用于非机器的设计。术语中的“机械装置设计” 的含义要比“机械设计”的含义更为广泛一些，机械装置设计包括机械设计。在分析运动及设计结构时，要把产品外型以及以后的保养也要考虑在机械设计中。在机械工程领域中，以及其它工程领域中，所有这些都需要机械设备，比如：开关、凸轮、阀门、船舶以及搅拌机等。关键词：设计流程设计规则机械设计设计流程设计开始之前就要想到机器的实际性，现存的机器需要在耐用性、效率、重量、速度，或者成本上得到改善。新的机器必需具有以前机器所能执行的功能。在设计的初始阶段，应该允许设计人员充分发挥创造性，不要受到任何约束。即使产生了许多不切实际的想法，也会在设计的早期，即在绘制图纸之前被改正掉。只有这样，才不致于阻断创新的思路。通常,还要提出几套设计方案，然后加以比较。很有可能在这个计划最后决定中,使用了某些不在计划之内的一些设想。一般的当外型特点和组件部分的尺寸特点分析得透彻时，就可以全面的设计和分析。接着还要客观的分析机器性能的优越性，以及它的安全、重量、耐用性，并且竞争力的成本也要考虑在分析结果之内。每一个至关重要的部分要优化它的比例和尺寸，同时也要保持与其它组成部分相协调。也要选择原材料和处理原材料的方法。通过力学原理来分析和实现这些重要的特性，如那些静态反应的能量和摩擦力的最佳利用，像动力惯性、加速动力和能量；包括弹性材料的强度、应力和刚度等材料的物理特性，以及流体润滑和驱动器的流体力学。设计的过程是重复和合作的过程，无论是正式或非正式的进行，对设计者来说每个阶段都很重要。最后，以图样为设计的标准，并建立将来的模型。如果它的测试是符合事先要求的，则再将对初步设计进行某些修改，使它能够在制造成本上有所降低。产品的设计需要不断探索和发展。许多方案必须被研究、试验、完善，然后决定使用还是放弃。虽然每个工程学问题的内容是独特的，但是设计师可以按照类似的步骤来解决问题。产品的责任诉讼迫使设计人员和公司在选择材料时，采用最好的程序。在材料过程中，五个最常见的问题为：（a）不了解或者不会使用关于材料应用方面的最新最好的信息资料；(b)未能预见和考虑材料的合理用途（如有可能，设计人员还应进一步预测和考虑由于产品使用方法不当造成的后果。在近年来的许多产品责任诉讼案件中，由于错误地使用产品而受到伤害的原告控告生产厂家，并且赢得判决）；(c)所使用的材料的数据不全或是有些数据不确定，尤其是当其性能数据长期不更新；(d)质量控制方法不适当和未经验证；(e)由一些完全不称职的人员选择材料。通过对上述五个问题的分析，可以得出这些问题是没有充分理由而存在的结论。对这些问题的研究分析可以为避免这些问题的出现而指明方向。尽管采用最好的材料选择方法也不能避免发生产品责任诉讼，设计人员和工业界按照适当的程序进行材料选择，可以大大减少诉讼的数量。从以上的讨论可以看出，选择材料的人们应该对材料的性质，特点和加工方法有一个全面而基本的了解。在随后生产和售后服务的几年中，要接受新观念的变化，或者由试验和经验为基础，进一步分析并改进。一些设计规则在本节中，建议要运用创造性的态度来替代和改进。也许会创造出更实用、更经济、更耐用的产品。为了激发创造性思维，下列是设计和分析的建议规则。前六个规则对设计者来说特别适用。1. 要有创造性的利用所需要的物理性质和控制过程。2. 认识负载产生的影响及其意义。3. 预测没有想到的负载。4. 创造出对载荷更为有利的条件。5. 提供良好的应力分布和最小的刚度条件。6. 运用最简单的方程来优化体积和面积。7. 选择组合材料。8. 仔细选择所备的原料和不可缺少的组件。9. 调整有效的设计方案，以适应生产过程和降低成本。10. 规定好准确的位置条件为了使组件安装时不干涉。机械设计包括一下内容：1. 对设计过程、设计所需要公式以及安全系数进行介绍。2. 回顾材料特性、静态和动态载荷分析，包括梁、振动和冲击载荷。3. 回顾应力的基本规律和失效分析。4. 介绍静态失效理论和静态载荷下机械断裂分析。5. 介绍疲劳失效理论并强调在压力条件下接近高循环的疲劳设计，这通常用在旋转机械的设计中。6. 深入探讨机械磨损机理、表面接触应力和表面疲劳现象。7. 使用疲劳分析技术校核轴的设计。8. 讨论润滑油膜与滚动轴承的理论和应用。9. 深入介绍直齿圆柱齿轮的动力学、设计和应力分析，并简单介绍斜齿轮、锥齿轮和涡轮有关方面的问题。10. 讨论弹簧设计、螺杆等紧固件的设计，包括传动螺杆和预紧固件。11. 介绍盘式和鼓式离合器以及制动器的设计和技术说明。机械设计一台完整机器的设计是一个复杂的过程。机械设计是一项创造性的工作。设计工程师不仅在工作上要有创造性，还必须在机械制图、运动学、工程材料、材料力学和机械制造工艺学等方面具有深厚的基础知识。任何产品在设计时第一步就是选择产品每个部分的构成材料。许多的材料被今天的设计师所使用。对产品的功能，它的外观、材料的成本、制造的成本作出必要的选择是十分重要的。对材料的特性必须事先作出仔细的评估。仔细精确的计算是必要的，以确保设计的有效性。在任何失败的情况下，最好知道在最初设计中有有缺陷的部件。计算（图纸尺寸）检查是非常重要的。一个小数点的位置放错，就可以导致一个本可以完成的项目失败。设计工作的各个方面都应该检查和复查。计算机是一种工具，它能够帮助机械设计师减轻繁琐的计算，并对现有数据提供进一步的分析。互动系统基于计算机的能力，已经使计算机辅助设计（CAD）和计算机辅助制造（CAM）成为了可能。心理学家经常谈论如何使人们适应他们所操作的机器。设计人员的基本职责是努力使机器来适应人们。这并不是一项容易的工作，因为实际上并不存在着一个对所有人来说都是最优的操作范围和操作过程。另一个重要问题，设计工程师必须能够同其他有关人员进行交流和磋商。在开始阶段，设计人员必须就初步设计同管理人员进行交流和磋商，并得到批准。这一般是通过口头讨论，草图和文字材料进行的。如前所诉，机械设计的目的是生产能够满足人类需求的产品。发明、发现和科技知识本身并不一定能给人类带来好处，只有当它们被应用在产品上才能产生效益。因而，应该认识到在一个特定的产品进行设计之前，必须先确定人们是否需要这种产品。应当把机械设计看成是机械设计人员运用创造性的才能进行产品设计、系统分析和制定产品的制造工艺学的一个良机。掌握工程基础知识要比熟记一些数据和公式更为重要。仅仅使用数据和公式是不足以在一个好的设计中做出所需的全部决定的。另一方面，应该认真精确的进行所有运算。例如，即使将一个小数点的位置放错，也会使正确的设计变成错误的。一个好的设计人员应该勇于提出新的想法，而且愿意承担一定的风险，当新的方法不适用时，就使用原来的方法。因此，设计人员必须要有耐心，因为所花费的时间和努力并不能保证带来成功。一个全新的设计，要求屏弃许多陈旧的，为人们所熟知的方法。由于许多人墨守成规，这样做并不是一件容易的事。一位机械设计师应该不断地探索改进现有的产品的方法，在此过程中应该认真选择原有的、经过验证的设计原理，将其与未经过验证的新观念结合起来。新设计本身会有许多缺陷和未能预料的问题发生，只有当这些缺陷和问题被解决之后，才能体现出新产品的优越性。因此，一个性能优越的产品诞生的同时，也伴随着较高的风险。应该强调的是，如果设计本身不要求采用全新的方法，就没有必要仅仅为了变革的目的而采用新方法。外文原文Mechanical DesignAbstract:A machine is a combination of mechanisms and other components which transforms, transmits. Examples are engines, turbines, vehicles, hoists, printing presses, washing machines, and movie cameras. Many of the principles and methods of design that apply to machines also apply to manufactured articles that are not true machines. The term mechanical design is used in a broader sense than machine design to include their design. the motion and structural aspects and the provisions for retention and enclosure are considerations in mechanical design. Applications occur in the field of mechanical engineering, and in other engineering fields as well, all of which require mechanical devices, such as switches, cams, valves, vessels, and mixers.Keywords: Mechanical Design mechanisms Design ProcessThe Design ProcessDesigning starts with a need real.Existing apparatus may need improvements in durability, efficiency, weight, speed, or cost. New apparatus may be needed to perform a function previouslydone by men, such as computation, assembly, or servicing. With the objective wholly or partlyIn the design preliminary stage, should allow to design the personnel fully to display the creativity, not each kind of restraint. Even if has had many impractical ideas, also can in the design early time, namely in front of the plan blueprint is corrected. Only then, only then does not send to stops up the innovation the mentality. Usually, must propose several sets of design proposals, then perform the comparison. Has the possibility very much in the plan which finally designated, has used certain not in plan some ideas which accepts.When the general shape and a few dimensions of the several components become apparent, analysis can begin in earnest. The analysis will have as its objective satisfactory or superior performance, plus safety and durability with minimum weight, and a competitive cost. Optimum proportions and dimensions will be sought for each critically loaded section, together with a balance between the strengths of the several components. Materials and their treatment will be chosen. These important objectives can be attained only by analysis based upon the principles of mechanics, such as those of static for reaction forces and for the optimum utilization of friction; of dynamics for inertia, acceleration, and energy; of elasticity and strength of materials for stress and deflection; of physical behavior of materials; and of fluid mechanics for lubrication and hydrodynamic drives. The analyses may be made by the same engineer who conceived the arrangement of mechanisms, or, in a large company, they may be made by a separate analysis division or research group. Design is a reiterative and cooperative process, whether done formally or informally, and the analyst can contribute to phases other than his own. Product design requires much research and development. Many Concepts of an idea must be studied, tried, and then either used or discarded. Although the content of each engineering problem is unique, the designers follow the similar process to solve the problems. Product liability suits designers and forced in material selection, using the best program. In the process of material, the most common problems for five (a) dont understand or not use about the latest application materials to the best information, (b) failed to foresee and consider the reasonable use material may (such as possible, designers should further forecast and consider due to improper use products. In recent years, many products liability in litigation, the use of products and hurt the plaintiff accused manufacturer, and won the decision), (c) of the materials used all or some of the data, data, especially when the uncertainty long-term performance data is so, (d) quality control method is not suitable and unproven, (e) by some completely incompetent persons choose materials.Through to the above five questions analysis, may obtain these questions is does not have the sufficient reason existence the conclusion. May for avoid these questions to these questions research analyses the appearance indicating the direction. Although uses the best choice of material method not to be able to avoid having the product responsibility lawsuit, designs the personnel and the industry carries on the choice of material according to the suitable procedure, may greatly reduce the lawsuit the quantity. May see from the above discussion, the choice material people should to the material nature, the characteristic and the processing method have comprehensive and the basic understanding. Finally, a design based upon function, and a prototype may be built. If its tests are satisfactory, the initial design will undergo certain modifications that enable it to be manufactured in quantity at a lower cost. During subsequent years of manufacture and service, the design is likely to undergo changes as new ideas are conceived or as further analyses based upon tests and experience indicate alterations. Sales appeal.Some Rules for DesignIn this section it is suggested that, applied with a creative attitude, analyses can lead to important improvements and to the conception and perfection of alternate, perhaps more functional, economical,and durable products. To stimulate creative thought, the following rules are suggested for the designer and analyst. The first six rules are particularly applicable for the analyst.1. A creative use of need of physical properties and control process.2. Recognize functional loads and their significance.3. Anticipate unintentional loads.4. Devise more favorable loading conditions.5. Provide for favorable stress distribution and stiffness with minimum weight.6. Use basic equations to proportion and optimize dimensions.7. Choose materials for a combination of properties.8. Select carefully, stock and integral components.9. Modify a functional design to fit the manufacturing process and reduce cost.10. Provide for accurate location and noninterference of parts in assembly. Machinery design covers the following contents.1. Provides an introduction to the design process , problem formulation ,safety factors.2. Reviews the material properties and static and dynamic loading analysis ,Including beam , vibration and impact loading. 3. Reviews the fundamentals of stress and defection analysis. 4. Introduces fatigue-failure theory with the emphasis on stress-life approaches to high-cycle fatigue design, which is commonly used in the design of rotation machinery. 5. Discusses thoroughly the phenomena of wear mechanisms, surface contact stresses ,and surface fatigue. 6. Investigates shaft design using the fatigue-analysis techniques. 7. Discusses fluid-film and rolling-element bearing theory and application 8. Gives a thorough introduction to the kinematics, design and stress analysis of spur gears , and a simple introduction to helical ,bevel ,and worm gearing. 9. Discusses spring design including compression ,extension and torsion springs. 10. Deals with screws and fasteners including power screw and preload fasteners. 11. Introduces the design and specification of disk and drum clutches and brakes.Machine DesignThe complete design of a machine is a complex process. The machine design is a creative work. Project engineer not only must have the creativity in the work, but also must in aspect and so on mechanical drawing, kinematics, engineerig material, materials mechanics and machine manufacture technology has the deep elementary knowledge. One of the first steps in the design of any product is to select the material from which each part is to be made. Numerous materials are available to todays designers. The function of the product, its appearance, the cost of the material, and the cost of fabrication are important in making a selection. A careful evaluation of the properties of a. material must be made prior to any calculations. Careful calculations are necessary to ensure the validity of a design. In case of any part failures, it is desirable to know what was done in originally designing the defective components. The checking of calculations (and drawing dimensions) is of utmost importance. The misplacement of one decimal point can ruin an otherwise acceptable project. All aspects of design work should be checked and rechecked. The computer is a tool helpful to mechanical designers to lighten tedious calculations, and provide extended analysis of available data. Interactive systems, based on computer capabilities, have made possible the concepts of computer aided design (CAD) and computer-aided manufacturing (CAM). How does the psychologist frequently discuss causes the machine which the people adapts them to operate. Designs personnels basic responsibility is diligently causes the machine to adapt the people. This certainly is not an easy work, because certainly does not have to all people to say in fact all is the most superior operating area and the operating process. Another important question, project engineer must be able to carry on the exchange and the consultation with other concerned personnel. In the initial stage, designs the personnel to have to carry on the exchange and the consultation on the preliminary design with the administrative personnel, and is approved. This generally is through the oral discussion, the schematic diagram and the writing material carries on. If front sues, the machine design goal is the production can meet the human need the product. The invention, the discovery and technical knowledge itself certainly not necessarily can bring the advantage to the humanity, only has when they are applied can produce on the product the benefit. Thus, should realize to carries on before the design in a specific product, must first determine whether the people do need this kind of productMust regard as the machine design is the machine design personnel carries on using creative ability the product design, the system analysis and a formulation product manufacture technology good opportunity. Grasps the project elementary knowledge to have to memorize some data and
