本设计与黄海－12马力手扶拖拉机相匹配，中间传动，固定联接。设计内容包括机架、传动系统、刀辊、尾轮等，要求结构简单、紧凑、重心平衡。该机可用于水田耕整地，也可进行旱田旋耕。各项性能指标应达到国家标准和农艺要求。通过对水田旋耕机驱动轮与土壤相互作用的力学特性的分析，结合水田土壤的力学性质，经过优化设计，研制水旱两用旋耕机驱动轮，使该驱动轮具有良好的动力性能。

关键词: 稻田旋耕机；传动系统；驱动轮性能

Abstract

The floods, droughts and dual-use Rotary machine has small size, light weight, performance, and easy to use, easy rotation. it wide adaptability and affordable. Floods, droughts and dual-use rotary machine has tiller-mobile and flexible.Small and medium-sized general machinery factory. The agriculture of factories can manufacturing requirements. If it can successful design, this machine can be floods and drought rotary,and it can rake the whole paddy field’s operations. It can to cover the existing functions of a rotary-existence’s single and low production efficiency, such as inadequate.

This design is a rotary machine rice, rotary machine, and it matchs with the Yellow Sea -12 (15) horsepower walking tractor.It not only mainlies for rotary of paddy field, but also for upland farming. Analysis of the existing drought rotary cultivator, on farming and the rate was 0.6 m, old-fashioned rotary machine is discussed.

The design mach with the Yellow Sea -12 (15) horsepower walking tractor . It makes the middle transmission and fixed link. The design elements include rack, drive system, knife rolls, round tail and so on. It requires frame simple and compact,and it requires the focus of balance. The aircraft not only can be used for paddy’s rotary and formation, but also for upland Rotary. Various performance indicators should meet the state standards and agronomic requirements. Through the driving wheel of paddy fields Rotary interaction with the mechanical properties of the soil analysis, combining the mechanical properties of the soil of paddy field, optimized design, development of floods, droughts and dual-use rotary tiller-driving wheel, so that the driving wheel has a good dynamic performance.

Key words: Paddy Rotary; Transmission; Driving wheel performance.

摘要I

AbstractII

第一章绪论1

1.1 目的和意义1

1.2 国内外发展的现状与趋势1

1.3 旋耕机设计的主要内容4

第二章总体设计5

2.1 设计依据5

2.2 设计方案5

2.3 设计要求6

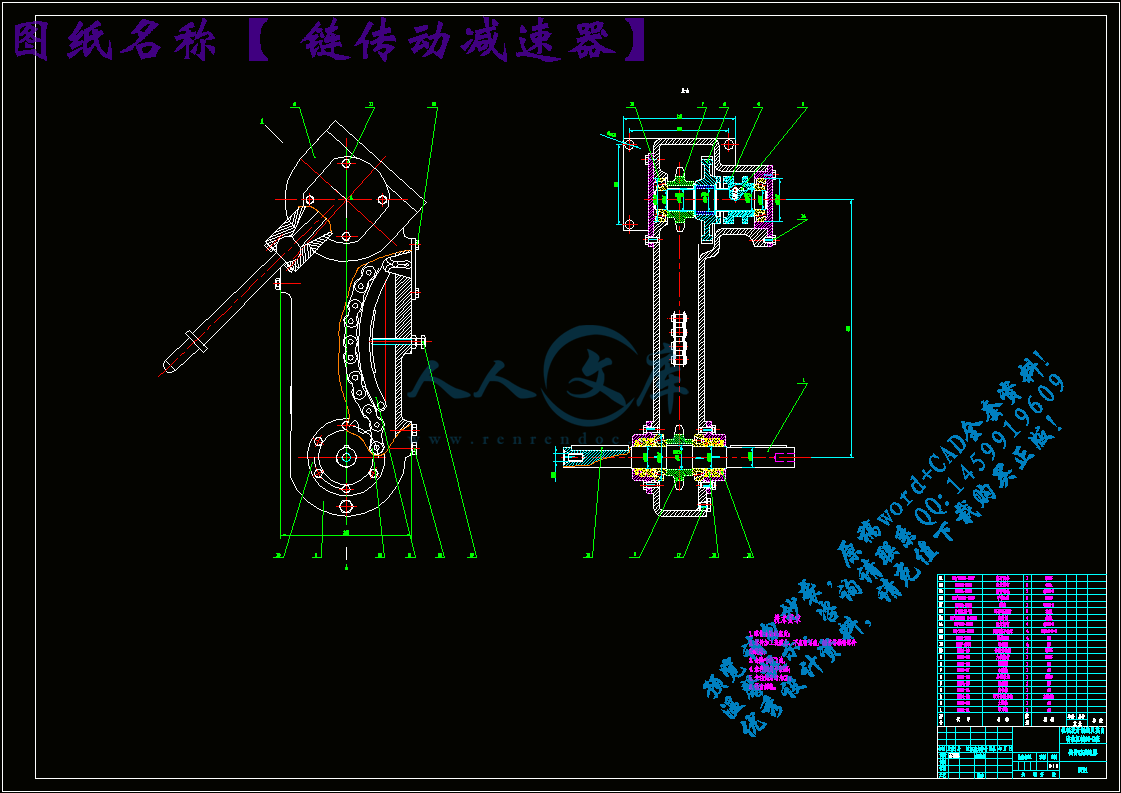

2.4 中间链传动结构方案的设计6

2.5 传动结构的设计7

2.6 主要结构的分析设计8

2.6.1 旋耕刀轴的位置的设计8

2.6.2 尾轮机构位置的设计8

2.6.3 机组平衡性能9

2.6.4 定刀齿的布置9

第三章旋耕机的设计计算10

3.1 主要结构参数的计算10

3.1.1 耕深H和刀滚半径Rmax10

3.1.2 机组前进速度10

3.1.3 刀片运动参数S、λ和10

3.1.4 功率及耕副宽度的计算12

3.2 旋耕刀滚的设计15

3.2.1 弯刀结构设计的确定15

3.2.2 刀座间距和弯刀总数的设计和计算15

3.2.3 弯刀在刀轴上的优选排列设计16

3.3 双油封和挡草圈的设置17

3.4 旋耕机主要技术规格及基本参数17

第四章链传动的计算与强度校核18

4.1 链传动的设计计算18

4.2 链轮及犁刀传动齿轮设计计算20

4.2.1 链轮的设计计算 21

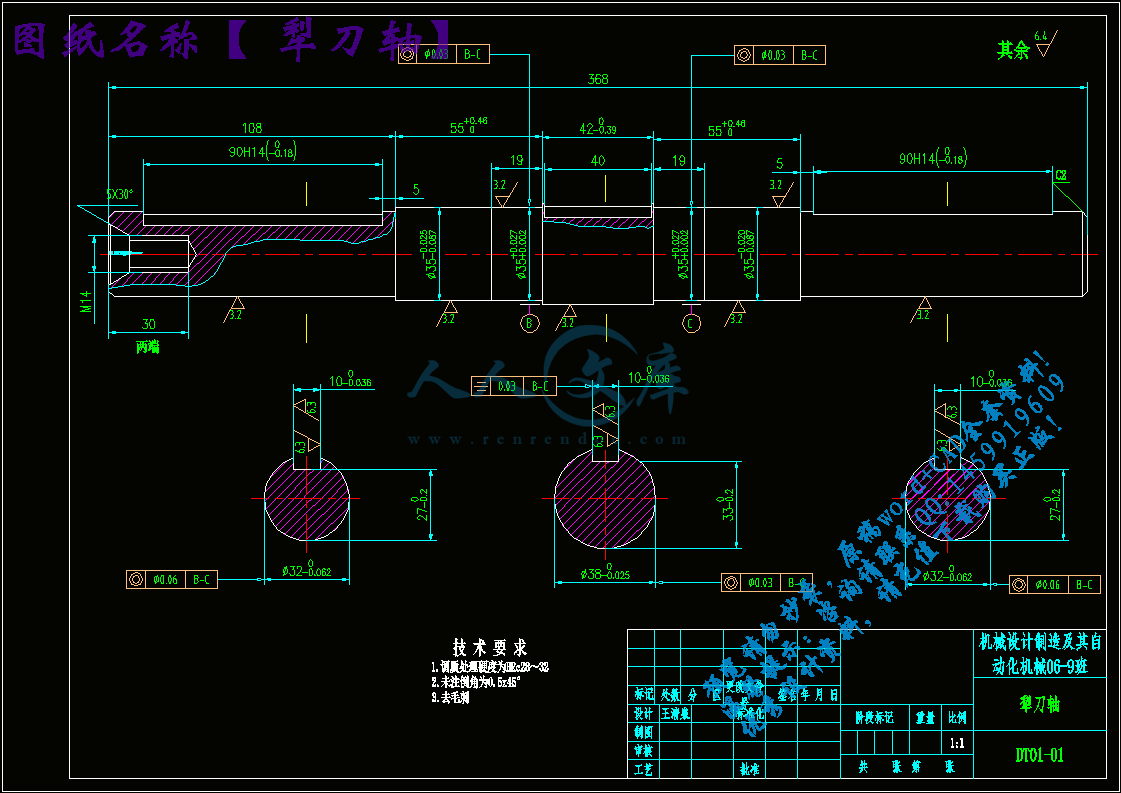

4.2.2 犁刀传动齿轮设计计算22

4.3 链传动的强度的磨损核算23

4.4 传动轴的强度计算和疲劳强度校核24

4.5 滚动轴承的计算和选择28

4.5.1 轴承假定载荷Q值的计算28

4.5.2 轴承工作能力系数C的计算29

4.5.3 轴承选用29

结论30

致谢31

参考文献32

Directory

AbstractI

AbstractII

Chapter 1 Introduction 1

1.1 Purpose and meaning1

1.2 Status and Trends of the development at home and abroad1

1.3 Rotary design the main content4

Chapter 2 Design5

2.1 Design basis5

2.2 Design5

2.3 Design requirements6

2.4 Intermediate structure in the design chain drive6

2.5 Transmission Structure Design7

2.6 The structure of the analysis and design8

2.6.1 Axis position rotary blade design8

2.6.2 Last round of institutional locations8

2.6.3 Balance Performance Unit9

2.6.4 Arrangement of teeth fixed knife9

Chapter 3 Design and Calculation of Rotary10

3.1 Calculation of the main structural parameters10

3.1.1 Tillage depth H and the knife roll radius Rmax10

3.1.2 Advance speed10

3.1.3 Blade motion parameters S, λ and10

3.1.4 Vice-width tillage power and the calculation12

3.2 Design of rotary knife roll15

3.2.1 Scimitar structural design to determine15

3.2.2 Machete knife spacing and the design and calculation of the total number15

3.2.3 Machete knife shaft in the preferred arrangement of the design16

3.3 Double oil seals and retaining ring setting grass17

3.4 Rotary main technical specifications and basic parameters17

Chapter 4 Chain drive and strength check calculation18

4.1 Design and calculation of chain drive18

4.2 Large and small sprocket and gear design calculations coulter20

4.2.1 sprocket design and calculation ……………………………………21

4.2.2 Coulter design and calculation of transmission gear22

4.3 Chain drive wear and tear strength accounting23

4.4 Shaft strength and fatigue strength calculation24

4.5 Calculation and selection of rolling bearing28

4.5.1 Q load bearing calculation assumes28

4.5.2 Bearing the ability to work the calculation of coefficients C29

4.5.3 Bearing Selection29

Conclusions30

Thanks31

References32

第一章绪论

1.1 目的和意义

手扶拖拉机在我国农村普遍使用，与其配套的旋耕机是主要耕地机械，它与烨犁耕作相比具有切土效果好、碎土能力强等特点，深受广大用户青睐。口前市场上，配套12马力手扶拖拉机的旋耕机刑号较多，如:1GS9L-60;Ouyatc-60,1GZL-86,1GS9L-90和1GS9L-100等，其中1GS9L-60和Ouyatc-60刑为老式旋耕机，其它刑号都是近些年来衍生出来的新式产品。随着科学技术的不断进步，这些新的技术在旋耕机上得到了应用，如:节能旋耕刀的应用，使用计算机对犁刀轴进行优化排列等，使旋耕机的功耗大大降低。

新式旋耕机基本解决了老式旋耕机存在的二个问题，是增加了幅宽，能够覆盖拖拉机轮辙，提高了作业性能;二是增加了旋耕机的品种和用途，如:出现了破华盖籽机、旋耕播种机和埋青灭茬机等，能够满足多种农艺要求。同时，新式旋耕机也存在二点小足，是刑号较多，参数各异，小具有互换性和小便于标准化生产;二是功能较单，没有形成机多用的特色。针对以上二点小足，本文设计种多功能宽幅旋耕机，主要设计内容是:①选择最佳参数，使之科学化、合理化;②实现机多用，使之既能旋耕、破土又能播种施肥和埋青灭茬等;③尽叫能在老式旋耕机的基础上改进设计，以保留部分零件的原形，降低制造成本。[6]

1.2 国内外发展的现状与趋势

旋耕机的发展至今已有150多年的历史，最初在英、美国家由3一4kW内燃机驱动，主要用于庭园耕作，直到L型旋耕刀研制成功后，旋耕机才进人大田作业。20世纪初，日本从欧洲引进旱田旋耕机后，经过大量的试验研究工作，研制出适用于水田耕作要求的弯刀，解决了刀齿和刀轴的缠草问题，旋耕机得到了迅速发展。

我国对旋耕机的研制始于20世纪50年代末，初期主要研制与手扶拖拉机配套的旋耕机，后来研制出与中型轮式拖拉机配套的旋耕机;70年代初完成了与当时国产的各类拖拉机配套的系列旋耕机的设计，并使之得到了推广应用;到80年代，与手扶拖拉机配套的旋耕机由专用型发展到兼用型，由与手扶拖拉机配套发展到与轮式及履带式拖拉机配套。旋耕机在我国的发展经历了单机研制、发展系列产品、新产品开发和换代3个阶段，随着新的种植、耕作农艺的发展和推广，在旋耕机基础上还研制出了多种用途的联合复式作业机。新系列旋耕机采用的新型旋耕刀，综合了合理的速度参数、幅宽和复式作业功能，采用旋耕机基础件组合式结构，可组装在多种机型上，满足不同的用途与农艺要求。目前我国旋耕机的使用范围不断扩大，整机及零部件生产企业有100余家，从南方水田到北方旱地以及牧场、荒地和果林等都广泛使用旋耕机进行耕耘作业。[1]

旋耕机械是我国主要耕作机具之一。当前全国生产和推广使用的乎扶拖拉机和轮式拖拉机配套旋耕机产品有300多种，保有量400万台，秸秆还田机60多万台。目前，在南方水川耕整地作业中旋耕机应用比例己占80%。北方的水稻生产、蔬菜种植和旱地灭茬整地也广泛采用了旋耕机械。近儿年来我国政府对农机实行购机补贴，把旋耕及其旋耕播种等复式作业机具产品纳入了国家与地方则政补贴产品目录中，旋耕机的保有量得到较快增加。旋耕机械生产企业也由儿十家发展到200余家，生产旋耕机械配件的企业近300家。旋耕机产品的品种由20多个发展到300多个、零配件500多个。产品功能也由单一发展到复式联合作业。

国外旋耕机主要是多品种、系列化，并向宽幅、高速、高效、智能化与自动化方向发展。在结构及运行性能方面，采用快速挂接器、短尺寸广角万向节传动轴、耕深和水平自控调节、快速换刀结构、宽幅工作部件液压折叠装置等改进作业效果和操作方便化的结构。产品功能完善，材料和制造工艺水平相对较高，外观漂亮。工作可靠性好，平均无故障使用时间至少要高出我国国产旋耕机1/3以上。

经过半个多世纪的努力，中国机械工业已经逐步发展成为具有一定综合实力的制造业，初步确立了在国民经济中的支柱地位。在新的世纪里，科学技术必将以更快的速度发展，更快更紧密得融合到各个领域中,而这一切都将大大拓宽机械制造业的发展方向。

由于旋耕机产品相对简单，技术含量不高，企业进入和退出的成本低，所以我国旋耕机械生产企业规模相对都比较小、装备差、制造工艺水平低、创新少。大多数企业没有系统的质量控制体系，没有产品开发和设计能力，产品质量不高，结构粗放，可靠性差。生产装备更新投入少，技术创新跟不上市场发展的要求，产品宙同，低价竞争严重，厂家利润低、效益差。品牌意识不强，知识产权保护不力，致使生产过于分散。

随着我国农业产业化和适度规模经营的发展，对大中型农业机械的市场需求日渐增大，农垦系统国营农场、乡村农机服务站、个体农机专业户，都需要更新和添置大、中型旋耕机。国内旋耕机械的发展趋势卞要有儿个方面。

一是向多品种、系列化方向发展。为了抑制生态环境恶化，保障农业可持续发展，我国西北3300万公顷十旱耕地上正在大力推广机械化旱地保护性耕作旱地保护性耕作卞要农艺特征是秸秆残茬全部还川，覆盖地表层，少耕免耕施肥播种，需要深松型旋耕机、浅耕型旋耕机、免耕播种机等。

二是向宽幅、高速、高效联合作业发展。随着农村经济的发展，土地流转的推进，经营规模将逐步扩大，小机具将逐步失去竞争优势。市场上有些大的旋耕机产品虽然在名义上可以配套58.8~73.5千瓦拖拉机，但实际上因受传动系统强度及结构尺寸、机架结构强度的局限，配套合理范围仅达48千瓦拖拉机。耕深亦局限在旱耕12~16厘米，水耕14~18厘米。随着我国东北和沿海农垦系统水稻集约化、规模化生产的发展，川块面积扩大，需要高效率、高效益的水川耕整用宽幅高速型旋耕机、逆旋灭茬旋耕联合整地机及多功能联合作业机。由于复式作业具有高速、节能、成本低，减少作业次数、缩短作业时间等优点，大中型、联合化将逐步成为主流，也是未来旋耕机械发展的必然趋势。

三是向自动化、智能化方向发展。为特种作物和果园等地生产液压传动、仲缩、折叠自动控制旋耕机。河南豪丰开发的智能免耕施肥覆盖旋播机首次将数显技术、远红外技术和信息技术运用于旋耕机产品，开旋耕机智能化先河。

四是向微型化方向发展近两年微耕机包括耕整机和川园管理机等产品发展势头迅猛，该系列产品正处于高速发展时期。[2]

当然机械制造业的四个发展趋势不是单独的，它们是有机的结合在一起的，是相互依赖，相互促进的。同时由于科学技术的不断进步，也将会使它出现新的发展方向。前面我们看到的是机械制造行业其自身线上的发展。然而，作为社会发展的一个部分，它也将和其它的行业更广泛的结合。21世纪机械制造业的重要性表现在它的全球化、网络化、虚拟化、智能化以及环保协调的绿色制造等。它将使人类不仅要摆脱繁重的体力劳动，而且要从繁琐的计算、分析等脑力劳动中解放出来，以便有更多的精力从事高层次的创造性劳动，智能化促进柔性化，它使生产系统具有更完善的判断与适应能力。

近两年，各旋耕机械生产企业和科研院所加大了技术创新，知识产权保护意识也明显增强。2005年国家知识产权局公布的旋耕机械及配件发明专利4项，实用新型专利共31项。2006年旋耕机械及配件发明专利2项，实用新型专利共24项。2007年旋耕机械及配件发明专利12项，实用新型专利共84项。2008年旋耕机械及配件发明专利9项，实用新型专利共25项。[2]

1.3 旋耕机设计的主要内容

本设计为一台水旱两用旋耕机，与黄海－12马力手扶拖拉机相匹配，主要用于水田旋耕，也可进行旱田耕作。现有的水旱旋耕机是耕幅为0.6米的老式机型，而本毕业设计的旋耕机耕幅为1米。随着我国农村联合收割机的普遍使用，机割后废抛的秸杆留在田中，会给夏季插秧带来很大困难。因此，研制经济高效的宽幅水田旋耕机将深受广大农民群众的普遍欢迎。

与黄海－12马力手扶拖拉机相匹配，中间传动，固定联接。设计内容包括机架、传动系统、刀辊、尾轮等，要求结构简单、紧凑、重心平衡。该机可用于水田旋耕地，也可进行旱田旋耕。各项性能指标应达到国家标准和农艺要求。
