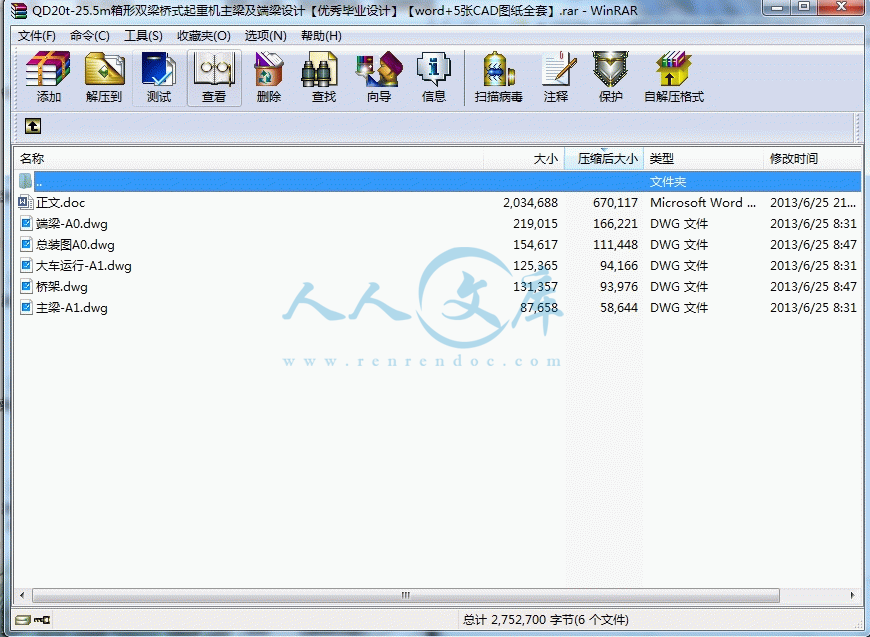

QD20t-25.5m箱形双梁桥式起重机主梁及端梁设计【优秀毕业设计】【word+5张CAD图纸全套】.rar

压缩包内文档预览：

编号：295576 类型：共享资源大小：1.14MB 格式：RAR 上传时间：2014-07-09 上传人：QQ14****9609 IP属地：陕西

45
积分

版权申诉 word格式文档无特别注明外均可编辑修改；预览文档经过压缩，下载后原文更清晰！ 立即下载

关键词：: qd20t 箱形双梁桥式起重机设计优秀优良毕业设计 word cad 图纸全套

资源描述：

箱形双梁桥式起重机主梁及端梁设计

QD20t-25.5m箱形双梁桥式起重机主梁及端梁设计【优秀毕业设计】【word+5张CAD图纸全套】

【44页@正文12700字】【详情如下】【需要咨询购买全套设计请加QQ1459919609】.bat

主梁-A1.dwg

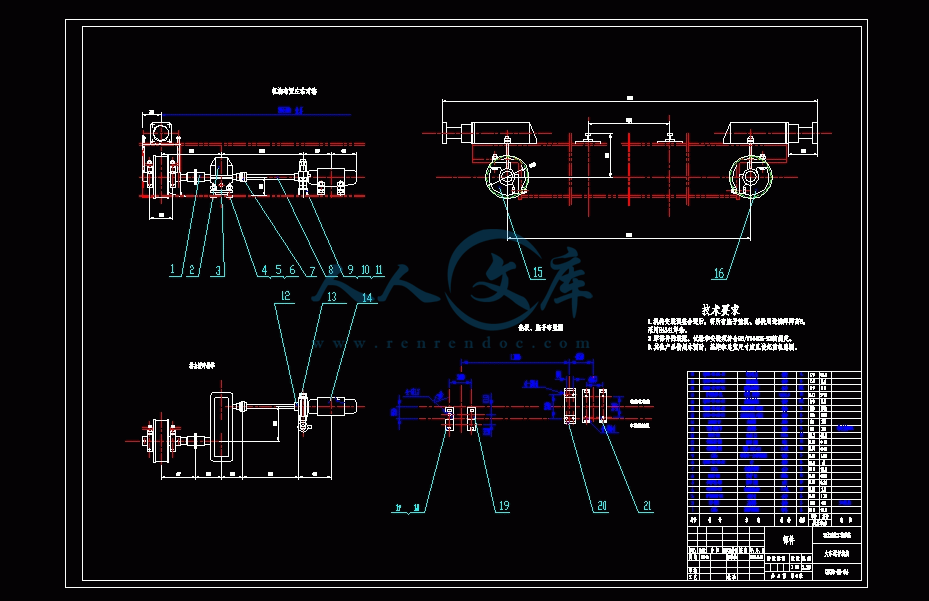

大车运行-A1.dwg

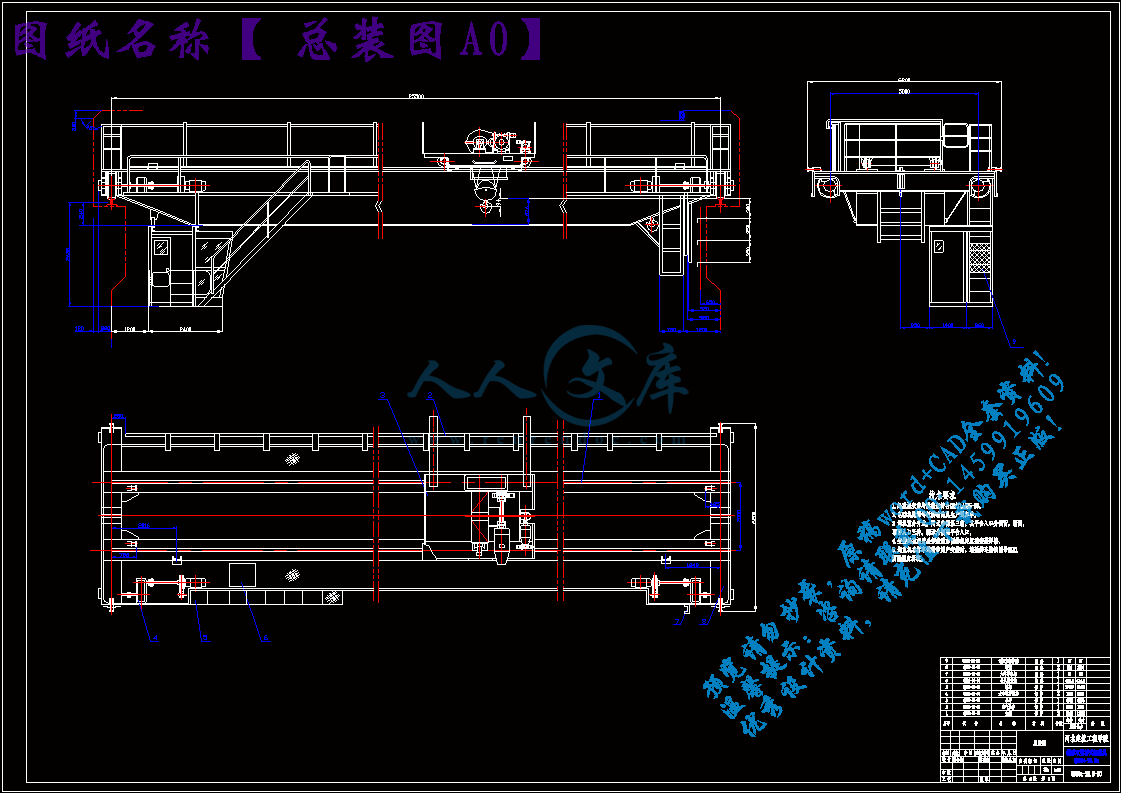

总装图A0.dwg

桥架.dwg

正文.doc

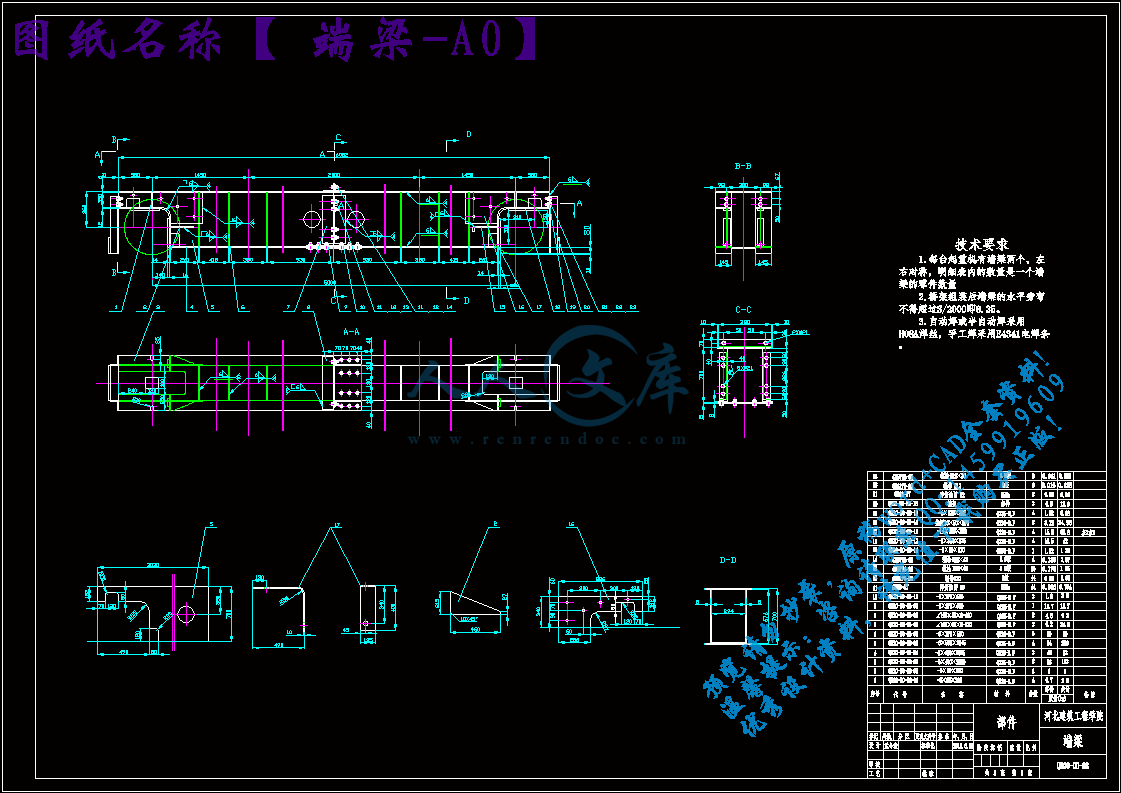

端梁-A0.dwg

摘要

桥式起重机的梁有多种结构，本设计采用箱形双梁结构。主梁跨度25.5m ,是由上、下盖板和两块垂直的腹板组成封闭箱形截面实体板梁连接。因本设计的起重量比较大，故主梁内部设置横纵加劲板，以保证主梁桥架受载后的稳定性。

端梁部分在起重机中有着重要的作用，它是承载平移运输的关键部件。端梁部分是由车轮组合端梁架组成，端梁部分主要有上盖板，腹板和下盖板组成；端梁是由两段通过连接板和角钢用高强螺栓连接而成。在端梁的内部设有加强筋，以保证端梁架受载后的稳定性。

本设计大车运行机构部分采用分别驱动，分别驱动省去了中间部分的传动轴，使得质量减轻，尺寸减小。分别驱动的结构不因主梁的变形而在大车传动性机能方面受到影响，从而保证了运行机构多方面的可靠性。所以，大车运行机构采用分别驱动。

设计中参考了各种资料, 运用各种途径, 努力利用各种条件来完成此次设计。本设计通过反复斟酌各种设计方案, 认真讨论, 不断反复校核, 力求设计合理;通过采取计算机辅助设计方法以及参考前人的先进经验, 力求有所创新;通过计算机辅助设计方法, 绘图和设计计算都充分发挥计算机的强大辅助功能, 力求设计高效。

关键词:箱形双梁桥式起重机主梁端梁

ABSTRACT

The beam has a variety of structure of bridge crane，This design uses the box beam structure. Girder span 25.5 m, is composed of upper and lower cover plate and two vertical web form closed entity board box section beam connection. Because the weight is large since the design of main girder internal setting transverse and longitudinal stiffening plate, to ensure the stability of the main girder bridge frame after loading.

Beam section has an important role in the crane, it is the key of the carrying truck transportation parts. Beam section is made up by the wheels of side beams, beam of a cover plate, web plate and the lower cover plate; Beam is made up of two paragraphs by connecting plate and Angle iron with high strength bolt connection and into. In the end beam with internal stiffeners, to ensure the stability of side beams after loading.

This part adopts respectively drive design supporting institutions, respectively to drive out the middle part of the drive shaft, make the quality to reduce, reduce the size. Respectively drive structure is not due to deformation of the girder in cart driving function of sex is affected, thus ensuring the reliability of the operation aspects. So, cart running mechanism driven by respectively.

Reference in the design of various materials, using various channels, trying to use a variety of conditions to complete the design. This design through a premade each kind of design scheme of serious discussion, is repeated, strive to design reasonable; By adopting the computer aided design method and reference the advanced experience of predecessors, makes every effort to innovate; By the method of computer aided design, drawing and design calculation are powerful auxiliary function to give full play to the computer, to design high efficiency.

KEY WORDS: box double beam bridge crane main beam below beam

第1章前言1

1.1 概述1

1.2我国的发展前景2

第2章总体设计5

2.1起重机的总体设计5

2.2选择确定总体参数6

2.3主要尺寸的确定6

2.4 主、端梁的连接7

第3章主要部分的计算9

3.1 主梁的计算9

3.2 端梁的计算18

3.3 主要焊缝的计算23

第4章大车运行机构的计算26

4.1 确定机构的传动方案26

4.2 车轮材料的选择28

4.3 车轮强度验算29

4.4 运行阻力计算30

4.5 电动机的计算30

4.6 减速器的选择31

4.7 验算启动时间32

4.8 选择制动器34

4.9 疲劳强度验算35

第5章毕业设计小节37

参考文献38

第1章前言

1.1概述

起重机属于起重机械的一种，是一种作循环、间歇运动的机械。一个工作循环包括：取物装置从取物地把物品提起，然后水平移动到指定地点降下物品，接着进行反向运动，使取物装置返回原位，以便进行下一次循环。

起重机械可以分为桥式起重机、门式起重机、塔式起重机、流动式起重机、铁路起重机、门座起重机、升降机、缆索起重机、桅杆起重机、旋臂式起重机、轻小型起重机和机械式停车设备。

桥式起重机是横架于车间、仓库和料场上空进行物料吊运的起重设备。由于它两端坐落在高大的水泥柱上或金属支架上，形状似桥，所以俗称“天车”和“行车”。它是适用范围最广、数量最多的一种起重机械。

桥式起重机是现代工业生产和起重运输中实现生产过程机械化、自动化的重要工具和设备，可减轻操作者的劳动强度，提高生产率。桥式起重机在工矿企业、钢铁化工、铁路交通、港口码头以及物流周转等部门和场所均得到广泛的运用，它是人们生产活动中不可缺少的一种设备。

桥式起重机的类型很多，其中通用桥式起重机和龙门起重机最为普遍，这两种类型起重机的的结构和操作方法基本相同，不同之处在于大车运行轨道的位置，通用桥式起重机是在高空，龙门起重机是在地面，由此带来支承结构的不同。

我们通常把桥式起重机的主梁与端梁等部件组成的结构称为桥架。正轨箱型梁桥架由两根主梁和两根端梁构成。主梁外侧分别设有走台。该钢架结构的特点是主梁与端梁通过连接板焊接在一起形成刚性结构，为了运输方便在端梁中间没有接头，通过连接板和角钢使用螺栓连接，这种钢结构运输方便，安装容易；小车轨道通过焊在主梁上的压板固定于盖板中央，故称正轨箱型梁；工艺性好，主梁、端梁等部件可采用自动焊接，生产效率高。偏轨箱形桥架是由两根偏轨箱型梁和两根端梁构成。该钢架结构的特点是小车轨道安装在上盖板边缘主腹顶处，小车轮压直接作用在主腹板上；偏轨箱型梁的高度与正轨箱型梁一样，但高、宽比很接近H：B=1~1.2，这种结构形式主梁的刚度比正轨箱型梁大，主梁在制造过程中，焊接下挠变形量也比较小；由于偏轨箱型梁是宽形梁，可以省掉走台，使制造简化。单主梁桥架采用一根主梁。与小车轮的布置相应，主要有垂直反滚轮单主梁、水平反滚轮单主梁和梯形单主梁。垂直反滚轮单主梁，主梁制造工艺性同偏轨箱型梁一样。用户使用维修方便。但小车垂直轮压较大，适用于起重量较小的起重机。水平反滚轮单主梁，小车的垂直轮压始终等于小车及载荷重，适用于起重量较大的起重机。缺点是吊钩一侧的水平滚轮不便于维修和更换。对称轨道的梯形主梁，由一根主梁代替两根主梁的作用。虽然梁的截面大些，但比双梁制造成本要低得很多。这种结构形式适用于起重量较大，跨度较大的门式起重机或装卸桥。

1.2我国的发展前景

我国生产的桥式起重机, 不论是通用桥式起重机或是冶金工厂用特种桥式类型起重机,在1958年以前由于设计力量薄弱, 基本上是沿用国外的设计, 桥架结构以箱型和四桁架型等传统结构型式为主。一直到1958年大跃进以后, 由于破除迷信, 在群众性的技术革新运动推动下, 才试制了一些新型桥架结构的桥式起重机, 其中主要的如偏轨箱型、单主梁结构、三角桁架结构等等。但是由于没有及时总结经验, 研究试验工作也做得不够, 没有在改进与提高以后进行推广, 因此桥架选型工作仍然是我们当前迫切要做的工作, 应该比较系统的有组织的研究适合我国各个产业部门采用的桥架结构型。

我国在桥式起重机的产品系列化、通用化和标谁化方面虽然也做了一些工作, 但为了使桥架结构定型, 还要做大量的工作。目前生产的基本情况是5～50吨小起重量桥式起重机仍以箱型结构为主,箱型结构是应用最为广泛的传统结构。它具有制造简便、生产工效高、通用性强等一系列的优点, 因而迄今仍然是国内外桥式起重机的常用桥架形式。在国内, 在50年代和60年代初期, 5～50吨的小起重量系列产品和75～250吨的大起重量系列产品都采用箱型结构。

随着工业的迅速发展和科学技术的不断进步，桥式起重机在结构设计和自动化程度上相继出现了一些新的变化和新的特点。例如，在结构上，国内起重设备已采用计算机优化设计，以及提高起重机的机械性能，降低自重。在性能上，不断引进国外先进技术，采用了新颖的节能调速系统，如晶闸管串级开环或闭环系统，调速比可达1:30，随着对调速要求的提高，变频调速系统和微机控制技术也在起重机中得到应用，如三峡工程600t坝顶门式起重机采用了高频调速系统、微机自动纠偏以及大扬程高精度微机监测系统。许多单位还研制开发了遥控起重机。在起重量方面逐步向大型化发展，起重量为400t、600t的大型起重机正在钢铁、水利、发电等行业中出现，令人注目的三峡大坝发电工程，相继安装了2台1200t/125t桥式起重机，2007年9月，起重量为2万吨的“泰山”号桥式起重机，在山东烟台莱佛士船业有限公司正式投入使用，这是全球起重量最大的起重机，它标志着我国起重机行业已达到了世界先进水平。

总之，随着科技的飞速发展，国内各种先进的电气控制和机械技术正逐步应用到起重机上，起重机的自动化程度越来越高，结构日趋简单，性能更加可靠，起重量越来越大，品种也越来越齐全。

第2章总体设计

2.1 起重机的总体设计

1) 主梁跨度25.5m ,是由上、下盖板和两块垂直的腹板组成封闭箱形截面实体板梁连接。

2) 端梁部分在起重机中有着重要的作用，它是承载平移运输的关键部件。端梁部分是由车轮组合端梁架组成，端梁部分主要有上盖板，腹板和下盖板组成；端梁是由两段通过连接板和角钢用高强螺栓连接而成。在端梁的内部设有加强筋，以保证端梁架受载后的稳定性。

主梁跨度25.5m ,是由上、下盖板和两块垂直的腹板组成封闭箱形截面实体板梁连接，主梁横截面腹板的厚度为6mm,翼缘板的厚度为10mm，主梁上的走台的宽度取决于端梁的长度和大车运行机构的平面尺寸，主梁跨度中部高度取H=L/17 ，主梁和端梁采用搭接形式，主梁和端梁连接处的高度取H0=0.4～0.6H，腹板的稳定性由横向加劲板和，纵向加劲条或者角钢来维持，纵向加劲条的焊接采用连续点焊，主梁翼缘板和腹板的焊接采用贴角焊缝，主梁通常会产生下挠变形，但加工和装配时采用预制上拱。

端梁部分在起重机中有着重要的作用，它是承载平移运输的关键部件。端梁部分是由车轮组合端梁架组成，端梁部分主要有上盖板，腹板和下盖板组成；端梁是由两段通过连接板和角钢用高强螺栓连接而成。在端梁的内部设有加强筋，以保证端梁架受载后的稳定性。端梁的主要尺寸是依据主梁的跨度，大车的轮距和小车的轨距来确定的；大车的运行采用分别传动的方案。

在装配起重机的时候，先将端梁的一段与其中的一根主梁连接在一起，然后再将端梁的两段连接起来。

本设计主要对单梁桥式起重机进行介绍，确定了其总体方案并进行了一些简单的分析。

2.2 选择确定总体参数

桥架形式为双梁桥架，轨道放置为偏轨

总体参数：1.主钩额定起重量：20000kg

2.跨度：L=25.5m

3.工作级别：A5

4.起重机利用等级：U5

5.起升高度：12 m

6.工作速度：主起升速度：v=8m/min

小车运行速度：v=43m/min

大车运行速度：v=90m/min

7.小车轨距：2m

8.大车走轮：4只，其中2只为驱动轮

9.大车运行机构采用分别驱动方式

参考文献

【1】张质文等主编.起重机设计手册.北京：中国铁道出版社，1997

【2】陈国璋编.起重机计算实例. 北京：中国铁道出版社，1985.12

【3】陈道南，盛汉中主编.起重机课程设计（第二版）. 北京：冶金工业出版社，1993.10

【4】朱世义主编.桥式通用起重机使用和维修. 哈尔滨：黑龙江科学技术出版社，1983

【5】吴宗泽主编.机械设计实用手册—2版.北京：化学工业出版社，2003.6

【6】起重机计算实例. 中国标准出版社，1984

【7】GB6067-85 起重机械安全规程.

【8】GB/T14405-93 通用桥式起重机. 北京：中国标准出版社，

【9】GB3811-83 起重机设计规范.

【10】JB/T6392.2-92 起重机车轮技术条件.

【11】董刚等主编．机械设计—3版．北京：机械工业出版社，1998

【12】机械设计手册编委会主编．机械设计手册（第二卷）．北京：机械工业出版社，2004

【13】成大先主编.机械设计手册.单行本.轴及其联接.北京：化学工业出版社，2004

【14】成大先主编．机械设计图册（第一卷上册）．北京：化学工业出版社，1997

【15】成大先主编．机械设计图册（第一卷下册）．北京：化学工业出版社，1997

【16】陆玉，何在洲，佟延伟编．机械设计课程设计.北京：机械工业出版社，2003

【17】（日）坂本种芳，长谷川政弘著，池成渊译，傅东明校，桥式起重机设计计算.北京：中国铁道出版社，1987

【18】余厚极编著.起重机吊装安全技术.北京：中国建材工业出版社，1998.11

【19】华玉溪主编.起重机械与吊装.北京：化学工业出版社，2005.8
