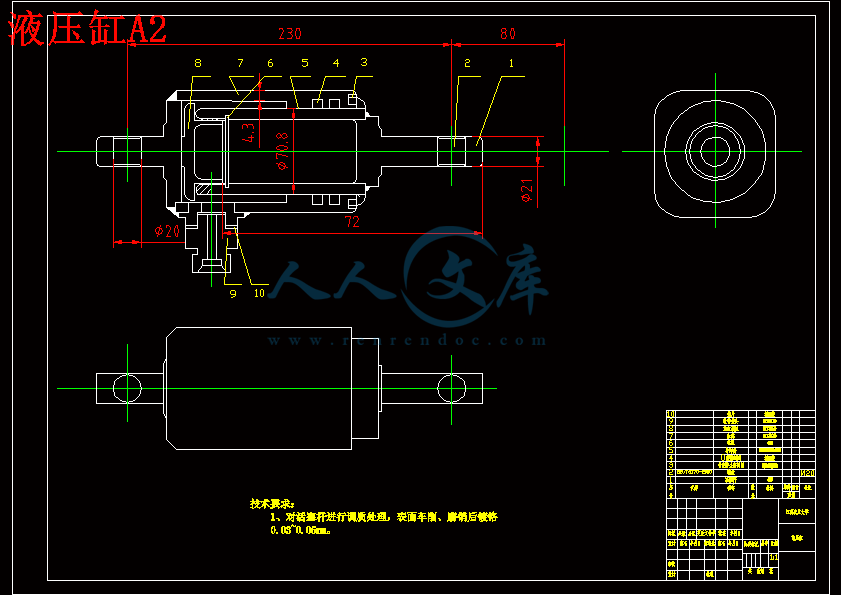

液压缸A2.dwg

半喂入小型联合收割机之割台部分设计【农业机械】【7张CAD图纸】【优秀】

资源目录

半喂入小型联合收割机之割台部分设计【农业机械】【7张CAD图纸】【优秀】.rar

液压缸A2.dwg---(点击预览)

横向输送链轮A4.dwg---(点击预览)

横向输送链A4.dwg---(点击预览)

半喂入小型联合收割机之割台部分设计论文.doc---(点击预览)

半喂入小型联合收割机之割台部分设计答辩稿.ppt---(点击预览)

压缩包内文档预览：

编号：295912 类型：共享资源大小：2.10MB 格式：RAR 上传时间：2014-07-12 上传人：上*** IP属地：江苏

45
积分

版权申诉 word格式文档无特别注明外均可编辑修改；预览文档经过压缩，下载后原文更清晰！ 立即下载

关键词：: 半喂入小型联合收割机割台部分设计农业机械 cad图纸

资源描述：

半喂入小型联合收割机之割台部分设计

29页 8600字数+说明书+答辩稿+7张CAD图纸【详情如下】

传动轴.dwg

偏心拨禾轮A1.dwg

切割器A2.dwg

割台总装图A1.dwg

半喂入小型联合收割机之割台部分设计答辩稿.ppt

半喂入小型联合收割机之割台部分设计论文.doc

横向输送链A4.dwg

横向输送链轮A4.dwg

液压缸A2.dwg

摘要

半喂入联合收割机是采用偏心拨禾轮的，其能够扶起倒伏度较大作物，夹持作物使其半喂入脱粒，处理量明显减少而且稳定，不会由于倒伏程度的不同和作物湿度而有很大变化。其作业性能优良，且能使作物整齐铺放或者切碎还田。从20世纪90年代中期以来，由于结构尺寸放大，多种监控、自动控制装置的使用，多数机型作业速度可达1.22~1.5m/s,工作幅度1.45~1.98m，个别的达到2.1m，配置动力33.5、55.9、61.0kw机器接地压力在20kpa以上，防陷性能高，生产效率0.2~0.47hm2/h或以上。其主要问题是机型过大后灵活性变差且售价过高。因此本设计旨在克服上述缺点，设计一款适合南方丘陵地区，价格合理的小型半喂入联合收割机。该设计的主要内容在于：切割器、偏心拨禾轮、割台的升降控制机构等重要部件的设计研究。

关键词：半喂入；联合收割机；割台；切割器；偏心拨禾轮；割台升降控制机构。

Abstract

As a semi-feeding combine harvester eccentric reel , can lift up the lodging of the larger crop , significantly reduced and stable gripping semi- fed crop threshing , processing capacity , not because of lodging and crop moisture levels and have different great changes. Job performance, but also make neat placement or chopped crop farmland. Since the mid -1990s , as a reference to the size of the enlarged structure , a variety of monitoring , automatic control device , the operating speed of most models up to 1.22 ~ 1.5m / s, the work rate of 1.45 ~ 1.98m, the individual reaches 2.1m configure dynamic 33.5,55.9,61.0 kw machine ground pressure 20kpa above , anti- depression high performance, productivity 0.2 ~ 0.47hm2 / h or more, the main problem is too large models and prices deteriorated after high flexibility . Therefore, this is designed to overcome these shortcomings of requirements, design a suitable Southern Hills , affordable small semi-feeding combine harvester . The main contents of the design are: cutter , eccentric dial design research important parts reel , cutting platform lift control agencies.

Keywords : Semi- feeding ; combine harvester ; cutting table ; cutter ; eccentric reel ; cutting platform lift control mechanism .

1 绪论

　　　作物收获是整个农业生产过程中夺取丰收最后一个重要环节，对谷物产量和质量都有很大影响，其特点是季节性强、时间紧、任务重，易遭受雨、雪、风、霜的侵袭造成损失。因此，实现谷物收获作业机械化对于提高劳动生产率、减轻劳动强度、降低收获损失、以确保丰产丰收具有极其重要意义。

1.1 国内收获机械的发展概况

1.1.1 入门阶段

这一阶段完成的主要是引进和仿制工作。1949年开始从前苏联进C－6牵引式，此后又相继从其他国家进一些机型。牵引式机器有：联邦德国克拉斯、兰茨、英国阿尔滨等。经过多年试验选型和农场实际使用，曾先后选定几种机型进行仿制，但最后投产只有1956年投产的GT－4.9牵引式联合收割机。尽管产品数量不多、制造质量也不高，而且在此期间国内少数单位自行设计研制一些小型联合收割机均未成功，但此时我国已初步掌握了联合收割机生产和制造技术。

1.1.2 发展阶段

　　　这一阶段是我国联合收割机迅速发展时期。全国不仅涌现出一批新专业联合收割机厂，而且还发展了相应配套件厂，这些工厂通过扩建、技术改造，生产能力有很大提高。到70年代末，一个比较完整联合收割机制造业初具规模，联合收割机年产量已达到6000台的水平。尽管有的机型是国外四五十年代技术水平老机型，机器性能相对比较落后，但这一阶段我国联合收割机事业却是飞速发展。而且，这段时间的工作使我国设计研究联合收割机水平有了长足进步和提高，逐步具备独立设计开发新产品的能力。

1.1.3 利用引进技术发展阶段

　　　这个阶段是谷物联合收割机发展过程中一个艰难而又复杂时期，经历了一个极大起落过程。1980年前后，改革开放政策对联合收割机发展产生了巨大影响。经过几年努力，引进机型陆续投产，我国联合收割机行业科学技术在许多方面从原来比较落后状态，一下子跨到80年代初国际先进水平，有了一个划时代飞跃。但是，由于80年代初农村经济比较落后等一些其它因素影响，联合收割机市场明显萎缩。自1982年，全国产量由6000台一下降到1000余台。80年代中后期，随着农村经济发展，市场逐渐恢复。进入90年代，不仅产量恢复到了历史最高水平，而且新试制产品，特别是中小型拖拉机悬挂品种型号繁多，出现制造、开发、选购收获机新局面。

90年代中后期，我国收获机发展更加迅速，不仅各种类型机械齐全，性能也不断完善，而且产量大幅度提高。1997年全国年生产联合收割机35105台，比1982年提高几倍。而且，市场比较看好，年终售出31955台，呈现良好的发展势头，开始我国收获机发展一个崭新的阶段。

1.2 国外收获机的发展概况

国外收获机发比较有代表性国家和地区欧美及日本等地。欧美多为全喂入脱粒，机型大，生产率高，适合较大规模生产条件；日本则以中小型水稻收获机为主，多采用半喂入，机型小，生产率较低。

目前，世界收获机械的发展，不仅在传统的收获机上增设了许多电液自动化控制系统，如凯斯公司的2300系列大型联合收获机上设置了GPS接收装置，为将来精确农业发展奠定基础。而且，突破了传统收获工艺，发展割前脱粒。如东北农业大学研制气吸式割前脱粒联合收获机，英国谢尔本公司生产梳脱台等。总之，世界上的收获机械正向着自动化、适用化、多样化方向发展。

1.3 本次设计过程

　　　收割是谷物栽培最后环节，对于谷物产量和质量具有很重要影响。收获的季节性很强，农时紧迫，人工收割劳动强度大，为此设计收割机，谷物联合收割机是集收割、脱粒、分离、清洗为一体的作业，相对于分别收获来说，其机械化水平较高，能显著提高劳动生产率，降低劳动强度，能及时清理天地，以利于下茬作物的抢耕抢种，在次设计中，我遇到了许许多多的困难，从对农业机械的一片空白到对收割机的整体把握，和对其国内的收割机机构的了解，都倾注了老师和自己的汗水，特别在绘图期间，得到了老师的悉心指导，对本人设计和以后走上工作单位都打好了良好的基础，通过几个月的设计，通过学习、提问、认真查阅相关手册，终于使本次设计任务圆满完成。在此向严老师和同组同学表示由衷的感谢。

参考文献

[1]、钱可强.《机械制图》【M】. 高等教育出版社,2003

[2]、濮良贵.《机械设计?第八版》【M】. 高等教育出版社,2006

[3]、郑文纬、吴克坚.《机械原理》【M】. 高等教育出版社,1996

[4]、濮良贵.《机械设计·第八版》【M】. 高等教育出版社,2001

[5]、陈于萍、周兆元.《互换性与测量技术基础·第二版》【M】. 机械工业出版社,2008

[6]、吴宗泽.《机械设计实用手册》【M】. 化学工业出版社,1993

[7]、于永泗、齐民.《机械工程材料·第七版》【M】. 大连理工大学出版社,2007

[8]、沈红.《中国链条、链轮产品样本》【M】. 机械工业出版社,2000

[9]、华南农业机械教研组.《水稻联合收割机原理与设计》【M】. 中国农业机械出版社,1999

[10]、籍国宝、吕秋瑾.《联合收割机结构与使用维修》【M】. 金盾出版社,1999

[11]、北京农业机械化学院.农业机械学（下册）【M】. 农业出版社,1986

[12]、镇江农机学院.农业机械学（下册）【M】. 中国农业机械出版社,1981

[13]、镇江农机学院.农机手册3收获机械（下册）【M】. 上海人民出版社,1974








内容简介：: JIANGXI AGRICULTURAL UNIVERSITY本科毕业论文（设计）题目：半喂入小型联合收割机之割台部分学院：工学院姓名：学号：专业：农业机械化及其自动化班级：指导教师：职称：教授二014 年5月目录中文摘要英文摘要1 绪论11.1 国内收获机械发展概况11.1.1 入门阶段11.1.2 发展阶段11.1.3 利用引进技术发展阶段11.2 国外收获机械发展概况21.3 本次设计过程22 收割台机构32.1 割台机构的选择32.2输送带式卧式割台的结构32.3输送带式卧式割台的工作流程33 往复式切割器43.1 往复式切割器的构造及类型43.1.1 型往复式切割器的构造43.1.1.1 动刀片43.1.1.2 定刀片43.1.1.3 护刃器43.1.1.4 压刃器43.1.1.5 摩擦片43.2 切割器运动学43.2.1 割刀驱动机构53.2.2 割刀的位移、速度和加速度63.2.3 选择割刀平均速度，计算曲柄转速63.2.4 曲柄转速与机器前进速度的关系63.2.5 临界切割速度比63.3 切割机构动力学73.3.1 割刀在工作时的受力分析73.3.2 切割器的惯性力平衡83.3.3 切割器消耗功率93.4 割刀的安装及调整94 拨禾轮104.1 拨禾轮的选择104.2 偏心拨禾轮的运动轨迹104.3 拨禾轮的速度比114.4 拨禾轮的设计参数124.4.1 拨禾轮安装高度及其调节范围124.4.2 拨禾轮直径D的确定134.4.3 拨禾量X与拨禾轮的作用程度144.4.4 拨禾轮的转速154.4.5 拨禾轮功率N的损耗154.4.6 拨禾轮的调整165 割台升降装置的设计165.1 割台升降机构型式的选用165.1.1 液压式割台升降机构的结构165.2 割台悬挂机构运动学165.3 油泵的选择175.4 油缸的设计和计算175.4.1 油缸种类的选择175.4.2 油缸的计算175.4.3 割台升降液压传动系统的设计206 横向输送机构216.1 输送链的选择216.2 直立附板滚子链的参数216.3 链轮的参数22参考文献23致谢24摘要半喂入联合收割机是采用偏心拨禾轮的，其能够扶起倒伏度较大作物，夹持作物使其半喂入脱粒，处理量明显减少而且稳定，不会由于倒伏程度的不同和作物湿度而有很大变化。其作业性能优良，且能使作物整齐铺放或者切碎还田。从20世纪90年代中期以来，由于结构尺寸放大，多种监控、自动控制装置的使用，多数机型作业速度可达1.221.5m/s,工作幅度1.451.98m，个别的达到2.1m，配置动力33.5、55.9、61.0kw机器接地压力在20kpa以上，防陷性能高，生产效率0.20.47hm2/h或以上。其主要问题是机型过大后灵活性变差且售价过高。因此本设计旨在克服上述缺点，设计一款适合南方丘陵地区，价格合理的小型半喂入联合收割机。该设计的主要内容在于：切割器、偏心拨禾轮、割台的升降控制机构等重要部件的设计研究。关键词：半喂入；联合收割机；割台；切割器；偏心拨禾轮；割台升降控制机构。Abstract As a semi-feeding combine harvester eccentric reel , can lift up the lodging of the larger crop , significantly reduced and stable gripping semi- fed crop threshing , processing capacity , not because of lodging and crop moisture levels and have different great changes. Job performance, but also make neat placement or chopped crop farmland. Since the mid -1990s , as a reference to the size of the enlarged structure , a variety of monitoring , automatic control device , the operating speed of most models up to 1.22 1.5m / s, the work rate of 1.45 1.98m, the individual reaches 2.1m configure dynamic 33.5,55.9,61.0 kw machine ground pressure 20kpa above , anti- depression high performance, productivity 0.2 0.47hm2 / h or more, the main problem is too large models and prices deteriorated after high flexibility . Therefore, this is designed to overcome these shortcomings of requirements, design a suitable Southern Hills , affordable small semi-feeding combine harvester . The main contents of the design are: cutter , eccentric dial design research important parts reel , cutting platform lift control agencies.Keywords : Semi- feeding ; combine harvester ; cutting table ; cutter ; eccentric reel ; cutting platform lift control mechanism .1 绪论作物收获是整个农业生产过程中夺取丰收最后一个重要环节，对谷物产量和质量都有很大影响，其特点是季节性强、时间紧、任务重，易遭受雨、雪、风、霜的侵袭造成损失。因此，实现谷物收获作业机械化对于提高劳动生产率、减轻劳动强度、降低收获损失、以确保丰产丰收具有极其重要意义。1.1 国内收获机械的发展概况1.1.1 入门阶段这一阶段完成的主要是引进和仿制工作。1949年开始从前苏联进C6牵引式，此后又相继从其他国家进一些机型。牵引式机器有：联邦德国克拉斯、兰茨、英国阿尔滨等。经过多年试验选型和农场实际使用，曾先后选定几种机型进行仿制，但最后投产只有1956年投产的GT4.9牵引式联合收割机。尽管产品数量不多、制造质量也不高，而且在此期间国内少数单位自行设计研制一些小型联合收割机均未成功，但此时我国已初步掌握了联合收割机生产和制造技术。1.1.2 发展阶段这一阶段是我国联合收割机迅速发展时期。全国不仅涌现出一批新专业联合收割机厂，而且还发展了相应配套件厂，这些工厂通过扩建、技术改造，生产能力有很大提高。到70年代末，一个比较完整联合收割机制造业初具规模，联合收割机年产量已达到6000台的水平。尽管有的机型是国外四五十年代技术水平老机型，机器性能相对比较落后，但这一阶段我国联合收割机事业却是飞速发展。而且，这段时间的工作使我国设计研究联合收割机水平有了长足进步和提高，逐步具备独立设计开发新产品的能力。1.1.3 利用引进技术发展阶段这个阶段是谷物联合收割机发展过程中一个艰难而又复杂时期，经历了一个极大起落过程。1980年前后，改革开放政策对联合收割机发展产生了巨大影响。经过几年努力，引进机型陆续投产，我国联合收割机行业科学技术在许多方面从原来比较落后状态，一下子跨到80年代初国际先进水平，有了一个划时代飞跃。但是，由于80年代初农村经济比较落后等一些其它因素影响，联合收割机市场明显萎缩。自1982年，全国产量由6000台一下降到1000余台。80年代中后期，随着农村经济发展，市场逐渐恢复。进入90年代，不仅产量恢复到了历史最高水平，而且新试制产品，特别是中小型拖拉机悬挂品种型号繁多，出现制造、开发、选购收获机新局面。90年代中后期，我国收获机发展更加迅速，不仅各种类型机械齐全，性能也不断完善，而且产量大幅度提高。1997年全国年生产联合收割机35105台，比1982年提高几倍。而且，市场比较看好，年终售出31955台，呈现良好的发展势头，开始我国收获机发展一个崭新的阶段。1.2 国外收获机的发展概况国外收获机发比较有代表性国家和地区欧美及日本等地。欧美多为全喂入脱粒，机型大，生产率高，适合较大规模生产条件；日本则以中小型水稻收获机为主，多采用半喂入，机型小，生产率较低。目前，世界收获机械的发展，不仅在传统的收获机上增设了许多电液自动化控制系统，如凯斯公司的2300系列大型联合收获机上设置了GPS接收装置，为将来精确农业发展奠定基础。而且，突破了传统收获工艺，发展割前脱粒。如东北农业大学研制气吸式割前脱粒联合收获机，英国谢尔本公司生产梳脱台等。总之，世界上的收获机械正向着自动化、适用化、多样化方向发展。1.3 本次设计过程收割是谷物栽培最后环节，对于谷物产量和质量具有很重要影响。收获的季节性很强，农时紧迫，人工收割劳动强度大，为此设计收割机，谷物联合收割机是集收割、脱粒、分离、清洗为一体的作业，相对于分别收获来说，其机械化水平较高，能显著提高劳动生产率，降低劳动强度，能及时清理天地，以利于下茬作物的抢耕抢种，在次设计中，我遇到了许许多多的困难，从对农业机械的一片空白到对收割机的整体把握，和对其国内的收割机机构的了解，都倾注了老师和自己的汗水，特别在绘图期间，得到了老师的悉心指导，对本人设计和以后走上工作单位都打好了良好的基础，通过几个月的设计，通过学习、提问、认真查阅相关手册，终于使本次设计任务圆满完成。在此向严老师和同组同学表示由衷的感谢。本次设计的主要是收割台机构，由于时间仓促，个人所学知识有限，因此该设计还存在这样那样的缺点及不足，还请各位老师及同行给予批评指正，在此一并表示感谢。2. 收割台机构2.1 割台机构的选择割台是联合收割机的主要工作部件之一，其功用是完成割禾工作，并随机把割倒的谷物集中连续不断地输送给输送槽。根据收割机的不同特点，割台有集中不同的型式，如下：割台类型特点缺点带搅龙输送器的卧式割台适应性好；稻、麦和豆类都适用，割幅大、小都可以用；工作可靠结构复杂，重量大输送带式卧式割台作物割倒整齐；较好的适应性；割幅大、小都可以用纵向尺寸较大，降低了灵活性立式割台纵向尺寸大为缩短，重量轻，结构紧凑，较好的适应性要求较高的机走速度；容易造成作物损失；割台落粒难以回收；不适于倒伏作物旋转式割台工作震动小；有一定的适应性；用于低速和割幅不大的小型半喂入收割机结构复杂、前移量重量大、割台损失较多且难以收回根据上述阐述，本次设计的割台机型为输送带式卧式割台。2.2 输送带式卧式割台的结构此种割台主要由往复式切割器、横向输送装置、曲柄连杆驱动机构、偏心拨禾轮、割台升降控制机构等组成。2.3 输送带式卧式割台的工作流程变速箱带经过皮带轮带动蜗轮蜗杆，涡轮轴通过皮带轮带动拨禾轮转动，涡杆通过曲柄摇杆带动摇杆转动，具有一定的角速度，再通过与摇杆固定一起的轴和曲柄连杆带动切割器做往复运动，涡轮轴通过一个连杆带动横向输送器，使其进行工作。3 往复式切割器3.1 往复式切割器的构造及类型根据国家推荐新设计的收割机均采用型切割器。3.1.1 型往复式切割器的构造3.1.1.1 动刀片根据GB，动刀片为齿刃口；取前桥宽度为17mm，刀口刃角i=23；对禾杆的摩擦角为41，切割角为303.1.1.2 定刀片根据GB，定刀片为光刃口；取刀口刃口i=60；对禾杆的摩擦角为16，切割角为3。动刀片节距t=定刀片节距t0=76.2mm=割刀行程S3.1.1.3 护刃器相对于型，型护刃器上没有专门开削出的刀杆导向槽，它的导向槽是在整个切割器安装时由摩擦片的前端面与护刃器固定定刀片的凸台后端面之间所形成的，所以对于型切割器的护刃器来说加工工艺比较简单，省工，且它的刀杆导向槽是组成式的，经过一段时间工作导向槽磨损了之后，可以调整摩擦片，使其恢复原有的导向槽的合理宽度。3.1.1.4 压刃器使动、定刀片之间保持有一合适的刀片间隙；本次设计的割幅上有三个压刃器。3.1.1.5 摩擦片摩擦片的数量与压刃器的数量相同，有三个摩擦片。3.2 切割机构运动学3.2.1 割刀驱动机构图1 曲柄连杆机构运动分析图3.2.2 割刀的位移、速度和加速度1）割刀的行程S=AB=OA-OB=l+r-(l-r)=2r r为曲柄半径所以r=38.1mm2)割刀的位移X=OA-OD=l+r-(cos+rcos) r远小于l故简化为X=r(1-cos)=r(1-coswt)3)割刀的速度Vx=dx/dt=rw.sinwt4)割刀的加速度ax=dVx/dt=rw2coswt3.2.3 选择割刀平均速度，计算曲柄转速1）根据实验数据表明切断禾杆最低速度为0.6m/s，对于本次设计的小型收割机的平均速度Vm取1m/s。2）曲柄的转速n=60V平/2S=15V平/r=393.7r/min3.2.4 曲柄转速与机器前进速度的关系割刀的绝对速度分为随机器等速前进的直线运动以及刀片的往复运动。1）直线运动：y=Vmt Vm是机器的前进速度,在南方丘陵地带，小型收割机取0.52m/s。2）往复运动：x=r(1-coswt)进程H：刀片走完一个行程S后，刀片随机器前进的距离。H=60Vm/2n=Vm/w=30Vm/n=39.6mm3.2.5 临界切割速度比达到整齐割茬的最小切割速度比。图2 临界切割速度比得出切割速度比p=V平/ Vm=1.92 随着Vm的增大而减小3.3 切割机构动力学3.3.1 割刀在工作时的受力分析1）切割阻力P=qB=60公斤q：每米割刀长度的切割阻力，取q=50公斤/米。B：理论割幅宽度，取1.2米。2）割刀割刀往复运动质量不平衡引起的惯性力QQ=-mH l ax=-mH l rw2coswtmH：每米割刀长的质量，取mH =2.3公斤秒2/米；l：割刀的全长，l=1.295m；ax：割刀的加速度3）割刀与各接触部分的摩擦力F=mHlgfg：重力加速度f：割刀对铁的摩擦系数所以割刀承受最大的反作用力R=P+Q+F根据经验得：如果切割器安装良好，每米割刀长度，惯性力和摩擦阻力之和约为10公斤，消耗的马力约为0.15马力。3.3.2 切割器的惯性力平衡1）回转运动不平衡质量引起的惯性力PB=-（Mg+1/2ML）rw2Mg：曲柄销的质量ML:连杆的质量，设有1/2的质量参加到曲柄销上作回转运动，另有1/2的质量参加到割刀上作往复运动。2）往复运动不平衡质量引起的惯性力PA=-(MH+1/2ML) r w2coswtMH:割刀的质量PAmax=-(MH+1/2ML) r w23）平衡在曲柄盘上装一个平衡配重，但由于惯性力始终是变化的，所以一般小型收割机上只要部分平衡1/21/3即可。3.3.3确定配重的质量PP=PB+1/2PAmax=-（Mg+1/2ML）rw2+1/2 (MH+1/2ML) r w2PP=Wp/grp w2rp：平衡重的半径，取1/2的r，即为19mm。Wp：平衡重的质量3.3.4 切割器消耗的功率N=Nq+Nh切割功率Nq=VmBLo (KW)/102=0.06KW Lo：切割每平方米茎秆所需功（Kgm），据经验取10 Kgm。空转功率Nh：根据经验0.8KW每米割幅，即为0.96KW。所以切割器消耗的功率N=1.02KW3.4 割刀的安装及调整需要满足以下条件：1)当割刀运动到左、右两止点位置时，动、定刀片的中心线必须重合。2)装配时，定刀片应紧贴护刃器，局部间隙不得超过0.3mm。3)护刃器往护刃器梁上安装时，所有定刀片的工作面应在同一平面内，其偏差不得大于0.5mm。测量时在相邻三个定刀片上轮流进行，使定刀片工作面在同一直线上。4)割刀安装时，要求动、定刀片平行，其间有0.5mm的间隙，部分刀片允许后端间隙达到1.5mm，但这种刀片的数量不得超过总数的三分之一。5)每隔56个动刀片装一个压刃器，压刃器与动刀片间应留有0.5mm的间隙。最后安装好的割刀用手推拉应能运动灵便。4 拨禾轮4.1拨禾轮的选择拨禾轮的型式特点普通压板式拨禾轮只适用于收直立或轻度倒伏（倒伏角不超过30度）的作物如收割倒伏度较大的禾时，造成谷粒损失较大偏心式拨禾轮不但能收直立作物，也能收倒伏度较大的（倒伏角在60度以内）作物，适应性能较广，应用最普遍。根据上述分析，本次设计的收割机的拨禾轮选用偏心式拨禾轮。4.2 偏心拨禾轮的运动轨迹运用解析法可以作出拨禾轮的运动轨迹如下：图3 拨禾轮的运动轨迹由图分析可得：1）位移方程：X=Vmt+Rcoswt (R：拨禾轮的半径; W：拨禾轮的角速度)Y=H+h-Rsinwt （H:拨禾轮轴距割刀的距离；h:割刀离地面的距离）2)速度方程：Vx=Vm R w sinwtVy=-R w coswt3)加速度方程：ax=-Rw2coswtay=Rw2sinwt4.3 拨禾轮的速度比=Vok/Vm根据速度方程可以推出=1/sinwt,为了能够起到扶禾作用，1.随着的增大，余摆线的宽度也将增大，但是不可过大，分析如下：1)当Vm一定时，增大，Vok也增大，这时对稻谷的冲击将增大，造成损失，故Vok有极限值。据经验所知：割小麦时，Vok3m/s；割水稻是，VokR+2/3(L-h)据经验得：H=L-h+R/可满足要求。4）拨禾轮轴安装高度调节范围：H=Hmax-Hmin=Lmax-Lmin 据经验可得一般范围：H=200600mm。4.4.2拨禾轮直径D的确定根据H的选取条件H=L+R/-h（铅垂插入）H=R+2/3(L-h)（稳定铺放最小值）得：D=2（L-h）/3(-1)。分析：D增大，则导禾性好，高、矮杆适应性好，但D过大，会导致机体过大，需使轴心前移，否则拨禾轮与割刀工作失调。D减小，扶禾量少，铺放不整齐。据经验得知，小型半喂入稻谷收割机当割台为平面输送时D=900mm.4.4.3 拨禾量X与拨禾轮的作用程度图4 拨禾量分析根据上图可知：X=X1-X2；X1=Vmt1+Rcoswt1X2=VmX/2w得：X=R1+(2-1)1/2-/2/：拨禾轮转一圈与这一段时间内机器走的路程之比。=ZX/S S=Vmt=2Vm/wZ：拨禾轮压板数；S：这一段时间内机器走的路程所以:=Z（1+(2-1)1/2-/2）/21：压板刚进入谷物时与水平轴之间的转角。对进行分析：减小，在自由状态下切割的稻杆增多，铺放性能不好；增大，速度比增大，如果过大，会产生回弹现象，导致过大的损失。根据经验数据得=0.5为宜，即X=141.3mm。4.4.4 拨禾轮的转速因为=Vok/Vm； wR= Vm；w=2n/60；得：n=30Vm /R=22.08rad/s。4.4.5 拨禾轮功率N的损耗N=PBVok /75P：拨禾轮板单位幅宽的阻力，一般P=4kg/mB：拨禾轮的宽度即可求得：N=0.064kw4.4.6 拨禾轮的调整1）高度调节：一般H在200600mm2)水平调节：一般在200300mm3）压板的搂齿偏角调整：一般在1530,当谷物侧倒，偏角向后倾，当谷物前倾，偏角向前倾。5 割台升降装置的设计5.1 割台升降机构型式的选用将手杆式割台升降机构、机械式割台升降机构以及液压式割台升降机构等型式进行对比，液压式割台升降机构的优点是：反应灵敏，起落迅速，操作省力方便，通常大、中、小型收割机都用它。5.1.1 液压式割台升降机构的结构由两个基本部分组成：一是悬挂机构，割台通过悬挂机构与收割机机架连接，而悬挂机构则由一系列杠杆和铰链组成。它借助于杠杆和铰链来升降割台。二是液压机构，它产生液体压力，推动油缸柱塞，通过上述悬挂机构带动割台升降。5.2 割台悬挂机构运动学割台悬挂机构通常采用四杆机构。利用运动学图解法可以作出割台悬挂机构机动图，如下图5 割台悬挂机构机动图5.3 油泵的选择根据油泵的结构特点主要分三大类：齿轮泵、叶片泵和柱塞泵。根据系统的压力和流量，同时考虑到具体情况从油泵的效率、经济性、使用可靠性和寿命等进行综合考虑，选用中低压定量叶片泵YB-D6.3型号的油泵，其压力为10MPa，排量为6.3ml/r，转速为1000r/min ，且叶片泵的外形尺寸较小，运转平稳，噪音小，流量均匀，油的粘度和磨损对效率的下降影响相对较小。5.4 油缸的设计和计算油缸是液压系统的执行元件，用来将液压能转变为机械能，操纵机器按所要求的推力和速度运动。5.4.1 油缸种类的选择在收割机割台升降的油缸常用单作用柱塞式油缸：它只能在活塞的一段加油压，产生单向的推力作用，柱塞靠自重和机械的作用实现反行程，收割机的割台升起靠油压推力，下降靠割台的重力实现回程。5.4.2 油缸的计算1）油缸推力PP=P1+T1+T2+T3+P3+P惯P1：工作压力，即割台重力传到油缸推杆的作用力；T1：活塞密封处的摩擦阻力；T2：活塞杆密封处的摩擦阻力；T3：割台悬挂杆件各铰链的摩擦阻力；P3：油缸内液压油流出的阻力，约为0；P惯：起动、制动或换向时的惯性力。得出：P=52kg2）活塞行程SS主要是根据工作机构的要求，通过上述割台悬挂机构运动学的分析作图固定出来的，由上图得知，S=80mm。3）油缸的作用时间TT=1.5*10-5（SD2/Q）(秒)Q:流量，升/分；D：油缸内径，厘米；d：推杆直径，厘米；割台的提升要在3秒内完成，即T=3秒，可求出油缸缸径D=70.823mm4）活塞杆d、l的计算选取d=1/3*D=23.6mm，对其进行强度校核：=4P/(d2)=P:油缸推力，公斤；：活塞杆材料的许用应力，公斤/厘米2.活塞杆一般用45钢=1600公斤/厘米2.代入选取的d值得出其强度满足要求，即d=23.6mm。根据活塞行程及油缸结构，取得l=72mm，对其进行稳定性校核：l/d=3.0515所以不需要进行稳定性校核。即取l=72mm。5）运动速度V运动速度主要取决于流量Q和有效作用面积F，计算公式如下，V=10Q/F(米/分)Q:流量，升/分；D：油缸内径，厘米；d：推杆直径，厘米。得V=434（米/分）.6）油缸壁厚由于壁厚D，假定应力延壁厚是均布的，可以用截面法沿纵截面截取油缸的一半，如图6所示图6 缸壁的受力分析缸壁的应力：=（pDl/2）/(l）=pD/(2)=pD/(2)(厘米)p：油缸内的工作压力，公斤/厘米2，等于1.2p；D：油缸内径，厘米；:缸体材料的拉伸许用应力公斤/厘米2，铸钢=1000公斤/厘米2。通过上述计算得=4.3mm。5.4.3 割台升降液压传动系统的设计割台液压升降系统的油缸动作应有提升、中立和下降等三种稳定的状态。因此液压传动系统换向阀的换向位置数应与油缸的动作相对应，换向阀的通路数由油缸、油泵及邮箱与阀连接的管路数而定。为了使油缸获得上述三个动作，换向阀则可采用三位三通的结构形式。液压系统图如下，图7 割台升降液压系统示意图图中换向阀的位置是中立位置，油泵送来的油经换向阀直接返回油箱，因此割台出于原来状态，不升不降。当把换向阀向右推移一个位置，割台保持在原有高度。当把换向阀向左拉过一个位置，此时通过换向阀把油缸与油箱油路连接，在割台自重的反压下把油缸内的油压回油箱，于是割台下降，降到合适位置，再把换向阀推回中立位置，割台即不再下降而停留在该位置上。为了防止液压系统超载时可能引起液压元件的损坏，与油泵并联一安全阀。为了调节割台从最低位置升到最高位置时所需要的时间，所以在油缸的通道上串联安装了一个可调式节流阀。使其升起时间大约为3秒左右。6 横向输送机构横向输送机构是将割下的作物输送到夹持链，离开割台的机构。6.1 输送链的选择通过以往收割机使用经验，一般有直立附板滚子链、直立异型附件滚子链、直立附板输送链、齿形链板无套筒链，对于本次设计的割台横向输送机构，采用的是直立附板滚子链。6.2 直立附板滚子链的参数1）节距p=25.4mm2）滚子外径d1=8.51mm3）内
