水滴式粉碎室粉碎机设计
40页 12000字数+说明书+答辩稿+proe零件图+10张CAD图纸【详情如下】
proe零件图

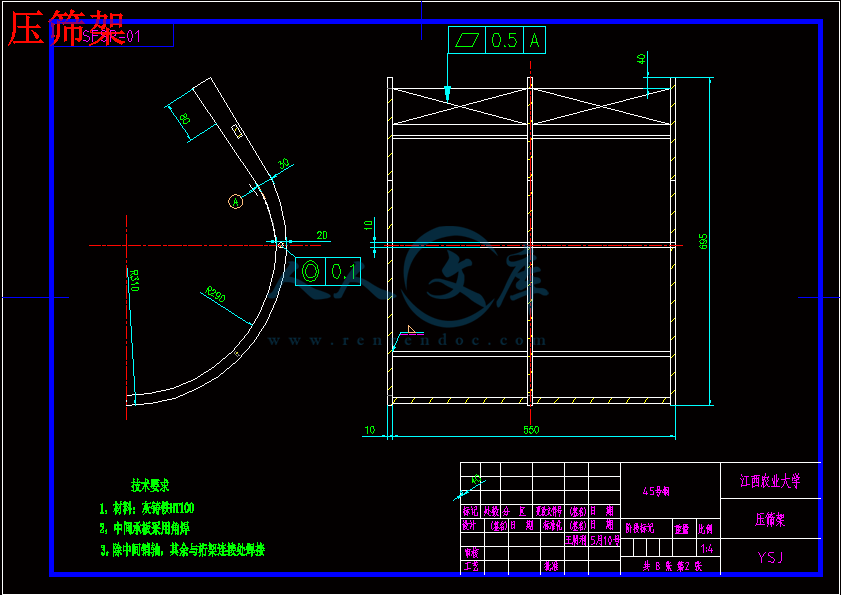

压筛架.dwg

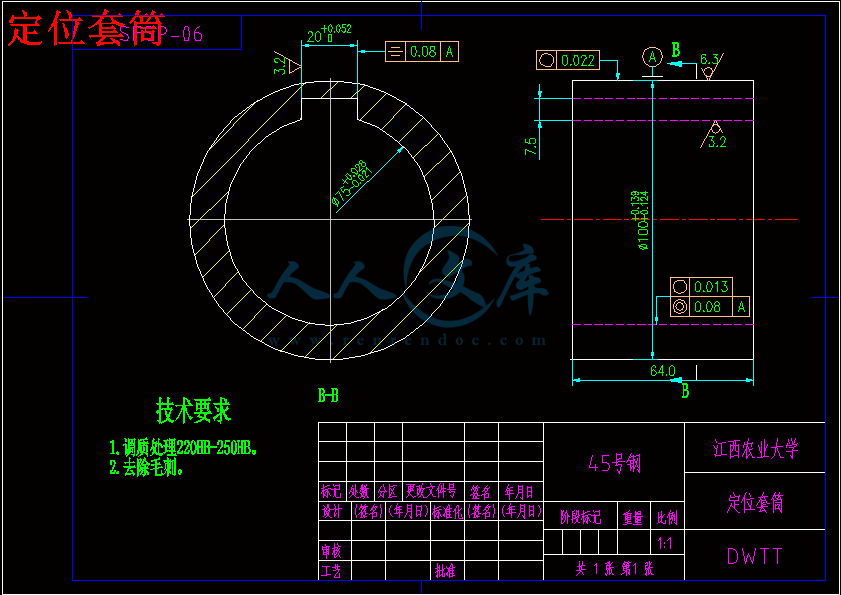

定位套筒.dwg
封面.docx
水滴式粉碎室粉碎机装配图.dwg
水滴式粉碎室粉碎机设计答辩稿.ppt
水滴式粉碎室粉碎机设计说明书.docx
筛网.dwg
设计图纸9张.dwg
轴.dwg
销轴.dwg
锤架板.dwg

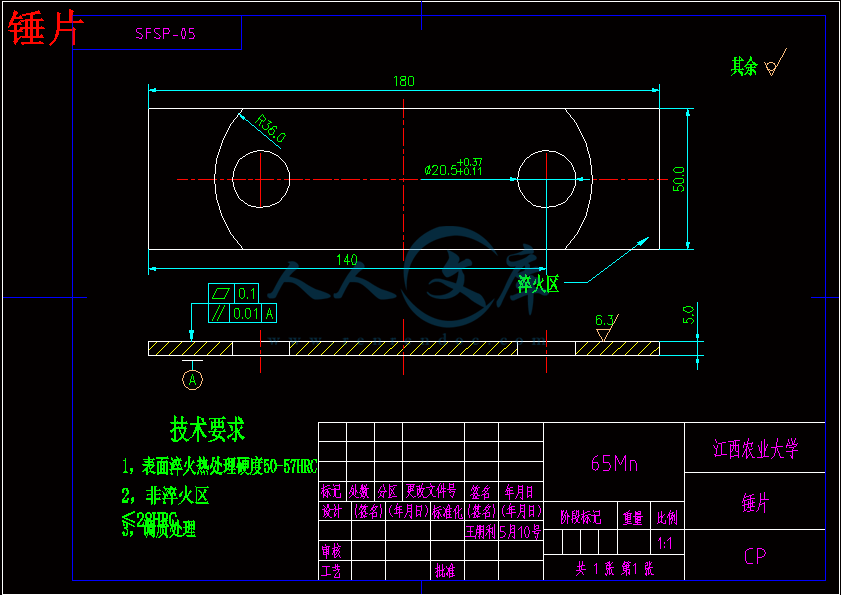

锤片.dwg
锤片隔套.dwg
摘 要
水滴式粉碎室粉碎机,是一种采用水滴形的粉碎室，运用高速旋转的锤片来击碎固体原料至所要求的尺寸的机械。主要由粗碎，细碎，风力输送机和电机等装置组成。通过高速撞击达到粉碎的目的。它是目通用性最广，对饲料湿度敏感性小，调节粉碎度方便，具有结构简单、生产率高和使用安全等特点。粉碎机采用钢板焊接结构，电动机与粉碎机转子安装在同一底座上，采用柱销联轴器直联传动，转子经动平衡校验，可正反向工作，操作门有安全互锁装置以保证操作门不能打开，进料口在粉碎机顶部，可与各种形式的喂料机构相配，锤片为对称混合排列。
关键词：多功能粉碎机；锤片；水滴室；安全互锁装置
Abstract
Drop?type grinding chamber?mill,?is a?crushing chamber adopts?teardrop shaped using
high-speedusing?high-speed rotating?hammer?to smash?the solid material?to?the required size?of the mechanical.?Is mainly composed of?coarse crushing,?fine crushing device,composed of wind conveyer and the motor ect..?Reach the crushing?purpose through?high speed impact.?It?is?the most widely?universal,feed on the?humidity?sensitivity small,?convenient?adjustment?of grinding degree,?has the characteristics of simple structure,?high productivity?and safety?etc..?Pulverizer adopts?the steel plate welded structure,?with?the rotormotor?installed?on the same base,?the?column?pin coupling?direct?transmission,rotor?dynamic balance checking,?can?work in reverse,?operation
door?safetyinterlocking device?to ensure the?operation of?the door can not be opened,inlet?in?the top
part of?crushing,?and various?forms of?feeding?mechanism ofmatch,?hammer?for the
symmetric?mixed arrangement.
Keywords: multi-functional grinder;?hammer;?water?chamber;?safetyinterlocking device
目录
第一章 绪论5
1.1国内粉碎机应用背景5
1.2国外粉碎机特点5
1.3目前国内先进的粉碎机械6
1.4我国饲料粉碎机技术发展值得注意的几个方面6
1.5普通粉碎机存在的主要问题：7
1.6水滴室粉碎机的设计意义与创新8
第二章 水滴室粉碎室粉碎机总体设计9
2.1.1工作原理的选择与分类9
2.1.2水滴型粉碎机的运动原理10
2.2方案的论证10
2.3.1参数规格确定13
2.3.2SFSP水滴型锤片粉碎机主要结构13
第三章 主要技术参数的确定和计算15
3.1锤片的选择16
3.2 锤架板的设计18
3.3定位套筒19
3.4销轴的设计19
3.5隔套设计：19
3.6筛板的设计20
第四章：动力设计与轴的计算22
4.1主电机的选择和计算22
4.2 轴的材料的选用22
第5章 标准件的选择24
5.1 电动机的选择24
5.2轴承的选择25
5.3键的选择25
5.4其他25
第六章 主要工作零部件的强度校核26
6.1锤片强度校核26
6.1.1 锤片单片的横断面抗拉强度26
6.1.2 锤片剪切强度校核28
6.2 轴的强度校核29
6.2.1作用在轴上的力的分析29
结论33
参考文献34
致谢35
1.1国内粉碎机应用背景
我国每年饲料粉碎总量有2亿多吨，饲料粉碎机对于饲料粉碎的成本，粉碎质量的控制，掌握先进的粉碎机设计，适当的选用合适的粉碎机，成为饲料生产不可忽视的问题。20世纪90年代以来，我国饲料机械行业大胆引进国外先进技术和设备，先后开发生产160—200kw的水滴型粉碎机，立轴式粉碎机和横款型振动筛锤片式粉碎机等，有利于提高效率，锤筛间隙可调还可以实现自动负荷控制等。我国饲料粉碎机生产企业基本满足我国畜牧水产养殖发展的需要，但特殊要求和特大功率的机型仍然需要从国外进口，而中小型粉碎机主要可销往东南亚、非洲。我国粉碎机的市场还有很大潜力，但真正有生命力的拳头产品还不多，我国粉碎行业在基础建设的强劲投入中需求猛增，出现了产能过剩、中小企业低端竞争，产品技术含量低、耗能严重等现象。
1.2国外粉碎机特点
国外锤片式粉碎机应用广泛，由于在饲料所用原料上的差异，在欧洲的饲料多为混合粉碎，几乎没有谷物原料；而美国的饲料配方以50%的玉米或小麦为基础，原料水分略低于欧洲。锤片式粉碎机向两个方向发展：美国的产品追求筛板面积大，而欧洲的讲究冲击齿板面积大。饲料行业为使粉碎粒度均匀合理，饲料行业尝试引入循环粉碎，先粉后筛，筛后再粉的分步，粉碎机械和混合机械各司其职，也提高了粉碎产量和粉碎效率，降低电耗。美国生产有HM系列水滴型卧式粉碎机采用全宽度顶部双向进料方式，使筛片有效利用面积最大化，减少换锤片次数，水滴型筛可阻止物料环流层的形成，大大提高粉碎效率。意大利生产的MSV120/25型立式粉碎机，增大锤片与物料撞击区的同时，尽可能减少了粗粉与筛片的摩擦以降低温升，转筒型筛片及大筛理面积结构有利于出粉，无需配备传动系统的吸风装置。荷兰生产的Ω型半圆筛，双侧面大冲击板，双向双速电动机，配有电子控制的变速喂料器，根据主电机负荷自动调整喂料量，适用于粗粉设备。德国生产的可选用双速控制或无极调速，全新的快速锤片更换机构，筛片分为6片安装，快速不停机换筛片，筛孔尺寸可调，筛面包角324°。日本生产的ACM型立式无筛微粉碎机，通过不同形式的转子与定子衬套的优化配置，可获得最佳粉碎效果，利用高效分级涡轮可及时排除细粉，散热好，提高了粉碎产品的质量和纯度。
1.3目前国内先进的粉碎机械
20世纪90年代，我国饲料行业崛起数家以江苏牧羊，江苏正昌等龙头企业，通过引进国外先进设备，根据我国市场需求调整产品结构，先后开发了75～350KW的水滴型锤片式粉碎机，立轴式微粉碎机，江苏牧羊已形成以“水滴王968”系列为代表的粗粉碎机，SWFP“超越” 微粉碎机为代表的微粉碎机，SWFLB“超乐”系列超微粉碎机，水滴王968”系列配备动力为75～350Kw ，产量为12～70t/h，试用筛孔为?1.2～?4.0mm，而在用?3.0mm筛孔时，粉碎玉米吨料电耗最低可达5.2KW·h，粗粉碎性能指标和稳定性处于领先地位，在结构方面，采用了有利于提高粉碎效率的水滴型筛片，一步到位的联式压筛机构，不停机换筛机构，可调整锤筛间隙。
1.4我国饲料粉碎机技术发展值得注意的几个方面
从1955年起，我国开始研制锤片式饲料粉碎机，经过60年的发展，我国实力料粉碎机械不论产品品种，产品结构，还是生产能力及综合性能都有了长足的发展和进步，经历过引进， 消化吸收，自主开发，合资合作等，我国饲料粉碎机械工业已经具备一定的规模和水平，但从整体上，我国饲料粉碎机械尚处于由传统型向机械化，自动化和集约化过渡的起步阶段，任然有许多问题需要努力解决，不断改进提
1>粉碎设备自动化调控水平有待提高。目前国内粉碎机设备大多是单元操作机，作业时还停留在人工控制阶段。导致效率不高，质量不行，对紧急情况不能做出迅速反应，我们应根据需要为设别引入智能化控制系统，实现粉碎全过程的闭环控制。
2>主要易损部件消耗大， 使用寿命有待进一步提高。应从耐磨，耐冲击，高寿命低成本等方面综合考虑，如采用高合金及其他新型耐磨材料作为耐磨件，利用表面渗硼，渗碳、硬质合金堆焊等表面强化处理工艺，用热处理手段改变材料的组织用以提高性能。
3>粉碎作业能耗高，效率低，生产能力与粉碎粒度相互制约。
4>粉碎机可靠性及整机质量需要进一步提高。以农村个体户为主要销售对象的小型饲料粉碎机，在质量上一般表现在以下几个方面，材质不符合要求，偷工减料，安全警告标志，安全防护装置不符合要求。
5>秸秆、草类专用粉碎机有待进一步开发。我国秸秆饲料多种多样，如玉米秸，麦秸和稻草等，其形态的物理机械特性各不相同，秸秆粉碎机械有很大的市场需求。根据作物特点和地区特点设计专用秸秆和饲草粉碎机。
6>生物质能源领域需要新型物料粉碎机械亟待研究开发。
参考文献
[1] 濮良贵，纪名刚．机械设计［Ｍ］．北京：高等教育出版社，2006：62-116.
[2]?金清肃．机械设计课程设计［Ｍ］．华中科技大学出版社，2007：39-71．
[3] 胡继强．食品机械与设备［Ｍ］．中国轻工业出版社，1998：10-22．
[4] 郑水林，祖占良．中国超细粉碎技术与设备现状［J］．中国非金属矿工业导1999（5）：17．
[5] 崔建云．食品加工机械与设备［Ｍ］. 中国轻工业出版社，2004：15-25．
[6] 但永红，何小于．饲料粉碎机锤片热处理工艺的进展［Ｍ］．机械工程材料，1994：8-12．
[7] 杨华明，王淀佐．超细粉碎技术的进展［J］．金属矿山，1998（9）：20．
[8] 赵大兴．工程制图[Ｍ]．北京：高等教育出版社，2004：198-217．
[9] 甘永立．几何量公差与检测[Ｍ]．上海科学技术出版社，2007：30-50．
[10] 张世昌，李旦，高航．机械制造技术基础[Ｍ]．北京：高等教育出版社，2007：204-260．
[11] 刘鸿文．材料力学[Ｍ]．北京：高等教育出版社，2007：73-97．
[12]杜小强，宗力 基于虚拟样机的锤片式粉碎机转子动力学特性研究 农业机械学报 2005,
[13]曹康，金征宇，现代饲料加工技术，2003
[14]黄红英.提高饲料粉碎产量的几大要素，广东饲料(2001,03)
[15 ]王晓博；谢瑞淸 锤片式粉碎机转子机构结构动态优化设计—[期刊论文] 锤片式粉碎机 2010（05）
