小麦精量播种机设计【农业机械】【8张CAD图纸】【优秀】

小麦精量播种机设计

38页 18000字数+说明书+答辩稿+8张CAD图纸【详情如下】

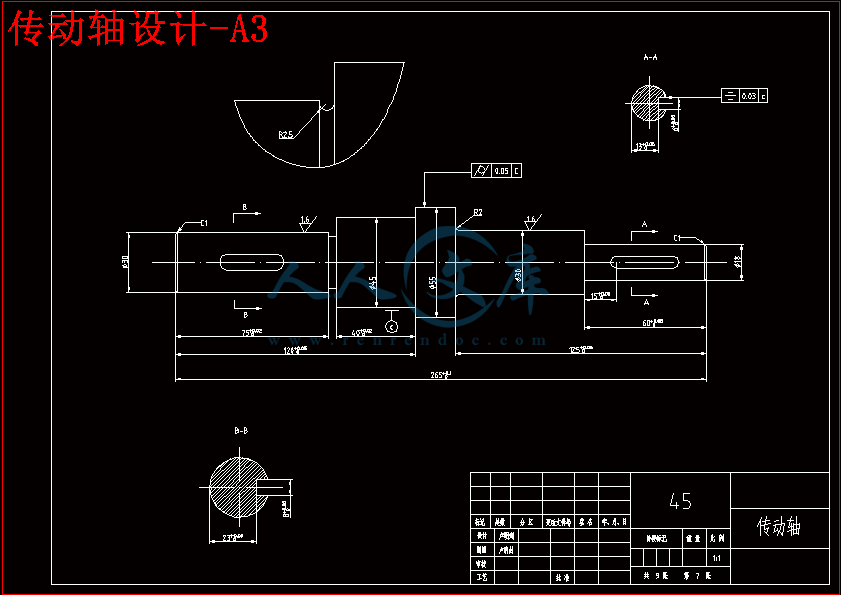

传动轴设计-A3.dwg

完成情况登记表.doc

小麦精量播种机设计答辩稿.ppt

小麦精量播种机设计论文.doc

开沟器部装-A1.dwg

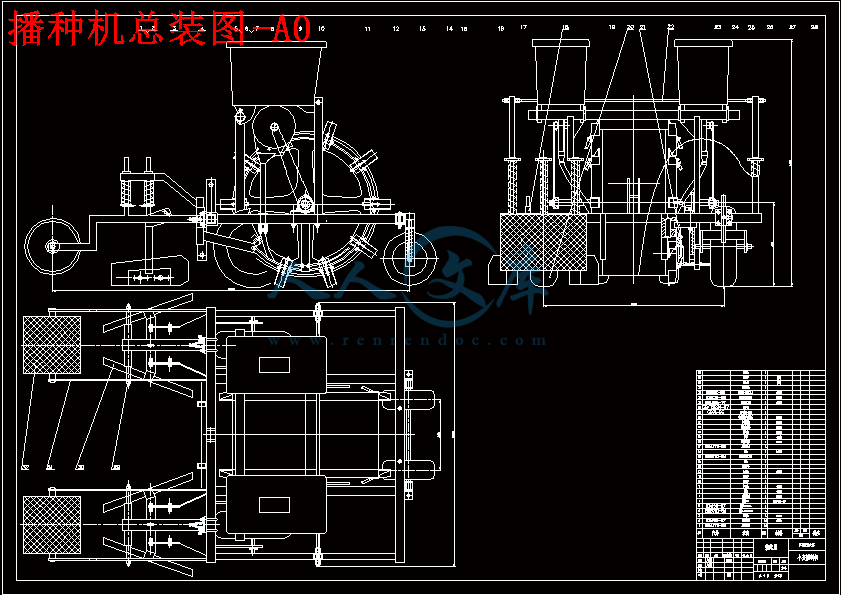

播种机总装图-A0.dwg

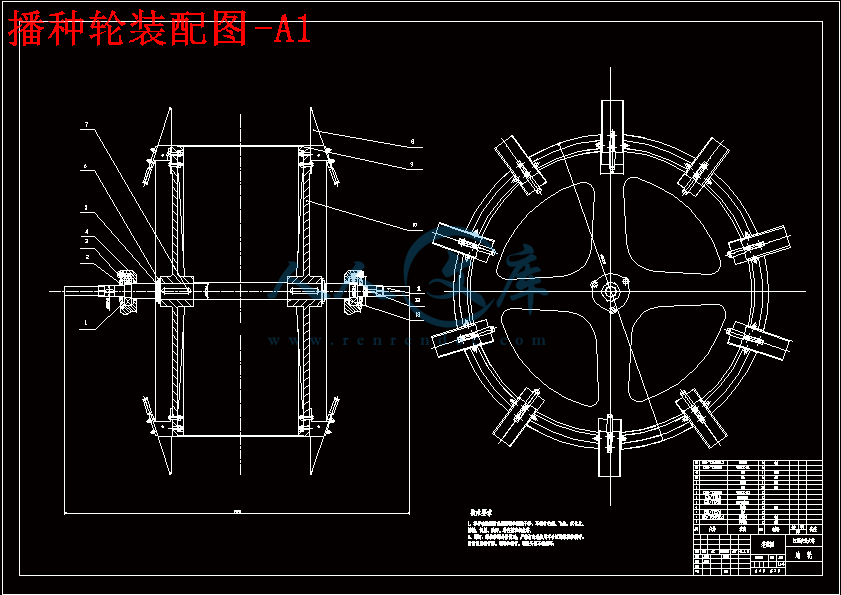

播种轮装配图-A1.dwg

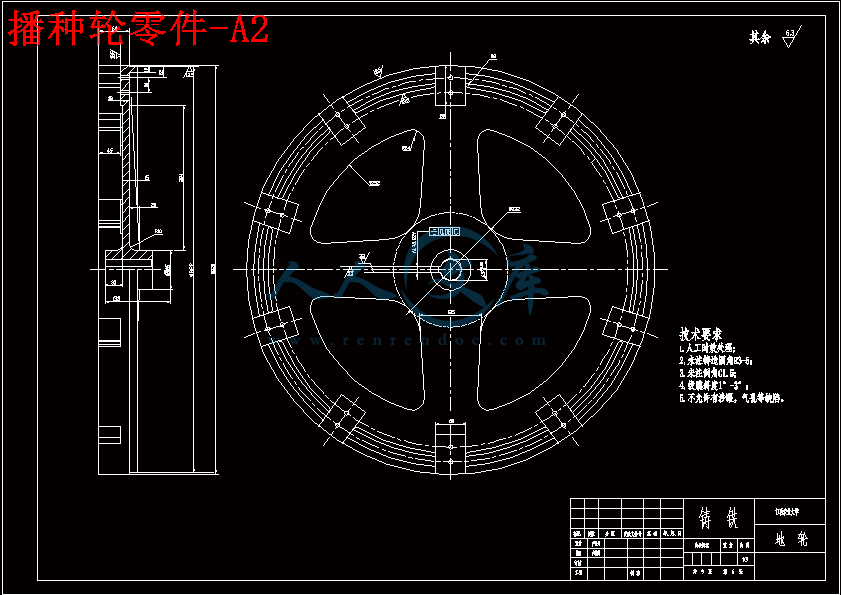

播种轮零件-A2.dwg

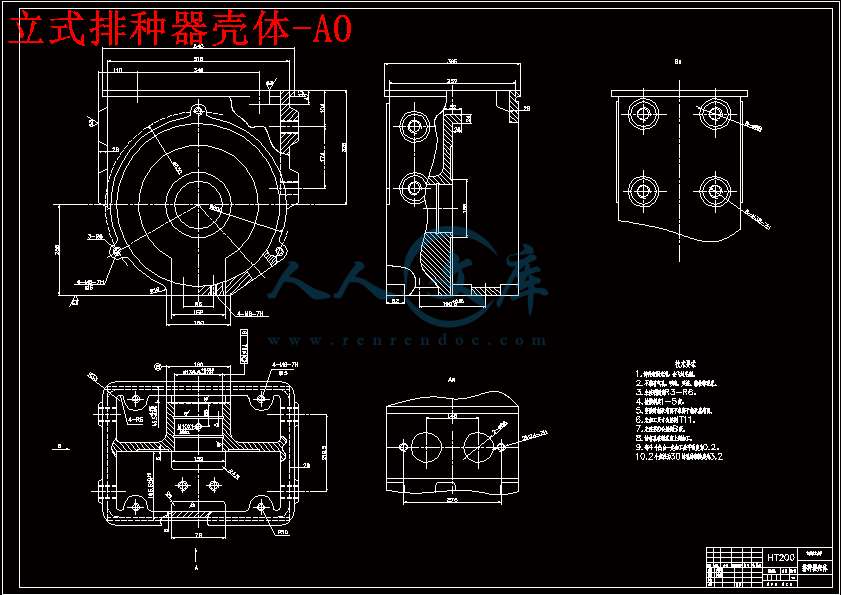

立式排种器壳体-A0.dwg

输种管-A3.dwg

链轮设计-A3.dwg

摘  要

  小麦精量播种机技术具有省种高产的优点，受到广大群众的欢迎，但是，目前国内使用的都是小麦精量播种机都是机械式的，对种子的尺寸都有要求严格，而且容易造成一定的种子破碎率。本设计是根据国内外播种机的发展趋势,通用性和适应性不断提高以及本着结构简单操作灵活的原则，而设计的一种能同时完成播种施肥工作的小型多功能精量播种机。该机结构上优点，使之能适应各种田地的播种。小到1-2分大的田块，大到上百亩的田块，不管是平坝、还是浅丘地区；无论是板结的土质，还是疏松的土质都能适应。还可以根据用户的不同需求，配置合适的播种器。通过调节犁铧和种子储存孔的行距，能够轻松的播种小麦。本设计着重对播种机排种器、开沟器、覆土器以及镇压轮等结构进行设计选择。

关键词：  精量播种，播种机，播种，施肥

ABSTRACT

  In these years, farmers have reaccepted the precise plant technology with seed saving and high production .But, until now, the prevalent wheat seeders equipped with mechanical drills have disadvantages of request rigorous seed's demission and too much crash. The design is based on the development trends and seeder, interoperability and adaptability in a constantly improving the structure and operation of flexible simple principles designed to simultaneously accomplish a small planting fertilization work multifunctional sophisticated seeder. This structural advantages so that they can adapt to a variety of fields planting. Applicable to all sizes of land; Whether plains or hills; Whether hard soil or loose soil. We can select the planting machine according to the different needs of users. By regulating platoon of vehicles and plow can easily sow wheat. This example focuses on the design seeder platoon of vehicles, fertilization devices, trenching vehicles structure.

Key words：precision planting  seeder  planting  fertilization

目  录

摘  要I

ABSTRACT（英文摘要）II

目录III

第一章 小麦精量播种机的发展现状和趋势1

1.1我国小麦精量播种发展现状1

1.2小麦精量播种机的发展前景1

第二章  播种机的概述4

2.1播种机的类型4

2.2播种机主要机构及功能4

第三章  精量播种的排种器6

3.1精量排种器的发展前景6

3.2排种器的技术要求6

3.3排种器的类型及其分析6

3.4排种器的选择9

3.5 立式排种器的设计10

3.6排种器的驱动选择12

3.7滚子链的计算13

第四章 开沟器的设计15

4.1 开沟器的技术要求15

4.2 开沟器的结构类型及其分析15

4.3 开沟器使用行距与前后列距离18

4.4 双圆盘式开沟器设计18

4.5 播种行距的调节和计算19

4.5.1 行距的计算19

4.5.2 划印器20

4.5.3 播种量的调节和实验20

第五章 其他部件的设计21

5.1 输种管21

5.2 镇压器的设计21

5.2.1镇压轮的主要作用及要求：22

5.2.2 镇压轮直径的确定23

5.3 种、肥箱的设计24

5.4覆土器设计25

第六章 保养与保管26

第七章 播种机使用及注意事项27

第八章 常见故障与排除29

第九章 经济效益分析30

结论31

参考文献32

致谢及声明33

第一章 小麦精量播种机的发展现状和趋势

  小麦播种机在农业中占有的比重越来越大，农忙时节农民都需要抢收抢种，所以需要在短短的农忙时节里，根据农业技术把小麦播种到土地里去，让小麦获得非常良好适宜的发芽条件。小麦的发芽、成长、拔穗等一系列关于产量的高低都会跟播种机的播种质量相关。其中现在在普及的精量播种机正在努力的解决这样的问题，精量播种机播种可以合理的分配每个种子都能够处于最合理的地方，不仅种子之间的距离均与，而且种子的深度也一致，这样的播种会给种子的生长提供良好的条件，每个种子都可以良好的发芽成长，并且他们都能均与的一起成长，保证均与性。精量播种机单从名字就可以看出来节省了种子，不用再为多播种的种子来剔除苗，减少了劳动力，这样的播种机现在都向着自动化发展，这可以减少了劳动强度。因此，发展中的小麦播种机对精量播种机械的要求越来越迫切。

1.1我国小麦精量播种发展现状

  我国从90年代出才开始研制精量播种机械，在前面80年代里，我国主要的研制出来半精量小麦播种机，但是种子大小不均匀，土地整理不好，机械还没有非常突破的发展，一系列的因素制约小麦精量播种机的发展。当时中国在处于合作社的状态，许多技术都是统一推广，国家掌握着播种机的设计，为此播种机慢慢就出现了小型半精量播种机。但是到了90年代后，土地分给个体户，生产企业也多了起来，他们都根据自己的研究都发布自己特色的精量播种机，这样20多种型号的精量播种机就在市场上慢慢普及起来。按配套动力可分为小型（5.8～13.2kw）、中型（16.2～36.8kw）和大型（40.4kw以上）精量播种机；以排种器排种方式可分为气力式和机械式精量播种机；机械式播种机又可分为水平圆盘式、窝眼式、锥盘式、带夹式、纹盘式、垂直圆盘式等多种精量播种机。

1.2小麦精量播种机的发展前景

1.2.1单粒精量播种机的迅速发展

　　　在国外，像玉米、甜菜、棉花和豆类、某些蔬菜的播种都开始使用精量播种机了，他们研究出的播种机在使用上都可以通用，所以他们大量使用了机械式和气力式播种机械。在气力式精量播种机里，种子的大小，重量都不会影响播种，所以气力式精量播种机在应用上更广泛，通用性好，比起机械式它的速度要快，因此这种播种机的发展越来越大。

　　　精量播种机在播种时都要保证播种种子均匀性好，种子之间的间距要合理，所以在设计时都采用可以精调的刮种器，把马上播种到土地里多余的种子剔除掉；在排种盘和土地有一段距离，这段距离我们一般叫做投种高度，为了降低它，我们往往会使用导种管，这样会降低了前进速度和种子的下降速度他们之间的相对速度。但是，小麦精量播种受各种速度影响较大，根据现有的精量播种机使用结果统计，播种机在5～7km／h速度之内，各种子株距合格率达70％以上；而速度在11～12 km／h之内，种子株距合格率下降到50％以下。由此可见提高速度的精量播种机还需要更进一步去发展、改进。通过两个多月的播种有关资料收集、整理和设计，我所设计的小型小麦精量播种机已经基本完成，在这两个多月的设计过程中，我通过对资料的收集、检索以及查找，查找到很多对设计有帮助的资料，从而保证了设计顺利地完成。这次小麦精量播种机械的设计是对我以前所学到的知识、收集资料的能力和设计方法等能力的一次全综合的锻炼。在这个设计过程中，我查阅好多种多功能播种机的主要结构及工作原理，然后熟悉整个设计流程。通过查阅图书馆的各种手册、相关农机设计类等资料的，根据播种机设计要求，拿出自己的设计整体方案。通过整个设计，我的综合能力得到很大的提升，能够将所学知识与以后的工作能够做到更好的衔接

  我国有五千年的农业文化，地大物博，虽然有大量的耕地，但是跟着发达国家的农业技术有着很大的差距。我所设计的小麦精量播种机就是提高农业生产效率，促进农业机械自动化的发展。根据小型精量播种机的结构特点，使具有操作简单、适用范围广等特点。为了使破种率降低，我们使用了专用的排种器。因此该种类的播种机具有广泛的社会效益与经济效益。

1.2.2中国在小麦精量播种上突破

  我小麦精量播种技术之所以现在发展的这么快，主要原因是独辟蹊径成功地解决了三个关键的技术难关。

  第一，我国小麦精播的农业技术规范已经初步形成，而且具有显著的省种、增产效益，农业生产迫切推广这种先进农业技术。在设计研究中发现三种途径可以提高产：(1)以主茎成穗为主的增产途径。（2）以主茎和分枝成穗并重的增产途径。（3）以分枝为主的增产途径。

  第二，我国采用具有整流作用的锥面型孔盘式排种器，成功的解决了小麦单粒囊种和单位排种的难关，它跟国外的思路不一样，而是独辟蹊径。不仅是单粒囊种率高，而且囊种区域弧度变小，为“一器三行”创造了条件。

  第三，总盘配置和排种器要综合研究，既要解决小麦单粒排种难，又要解决小麦精量播种机总盘配置太过于复杂。我国独创的“一器三行”小麦集中排种器可以完全的解决这个矛盾，从而使我国小麦精量播种机结构简单轻巧，坚固耐用好使，跟外国完全不同。

  目前，小麦精量播种机系列产品正在向大型通用化机械发展，让使用该类的播种机的面积更大，省种的效果更明显，增长效益将会越来越大。　　　播种机是用来播一定量的种子到种穴里，并能够保证一定的株距，用开沟器来保障种子播种能够播种在同一深度，在用覆土器来把播种到土地的种子覆上一层适量的细湿土，多数的播种机会采用施肥器来给种子施肥，这样减轻了再次施肥的劳动力，也可以在播种机上添加镇压轮来把播种后的土地来一次全面的镇压，这样一套下来就是我们需要的精量播种机。对于需要农药的种子我们常常在播种后在喷洒农药和除草剂，有利于保证种子的发芽和成长，实现我们愿望所求的增产和稳产。

2.1播种机的类型

　　　播种机种类繁多，在不同场合里对播种机有很多的分类方法。根据播种方法可以把播种机分为点（穴）播机、条播机、撒播机，根据播种附加功能可分为铺地膜播种机、中耕通用播种机、施肥播种机；根据动力源我们可以分成机引播种机和畜力播种机。 大部分他们都采用排种器排种原理来区分播种机分为离心式播种机和气力式播种机。

2.2播种机主要机构及功能

　　　目前国内外播种小麦的机械时添加简单的人工辅助性的工具，近几年自动机械化的提高，小麦播种机的改进发生翻天覆地的变化。

   (1)机架：多数为单梁式。各工作部件都安装在上面固定住，并支撑整机和推种器的运动；

  （2）排肥部件：开沟器、排肥管、存肥箱、排肥器；

  （3）对土壤工作的部件及其仿形机构：包括仿形轮、开沟器、镇压轮、覆土器、机架等。

   其小麦精量播种机的主要结构：3.1精量排种器的发展前景

　　　目前，我国已经研制出多类可以推广出来的小麦精量排种器机型。排种器是播种机的关键部件，能按预定株距将单粒或多粒种子播种到土壤中去，还能按照预定深度来播种的的器具，大部分的排种器的工作过程都差不多，包括填种、分种、护种和排种四部分过程。排种器会决定播种的种子成长质量，好的排种器会把种子精量的排出，开沟器会开出均匀的深度，这样的配合会给种子提供后期种子的发育和成长。因此合理选择排种器对精量播种机的设计及其重要。

3.2排种器的技术要求

　　　排种器的技术要求不算严格，在设计中我总结了几个方面：

  （1）排种器排种均匀性和稳定性，外界条件变化不对排种器产生严重影响，每台排种器的的排种量应该保持一致；

  （2）尽量不损伤种子，破种率要低于2%；

  （3）在播种中排种器的排量调节范围大，通用性好；

  （4）工作性能可靠，排种孔不易堵塞。

3.3排种器的类型及其分析

  （1）斜槽轮式  斜槽轮式排种器中有个倾斜的凹槽，它在斜槽轮中。排种器的工作是由于斜槽轮的转动，这样种子会在一个倾斜的状态，种子会自动的向外流动，就像离心力一样，把种子可以连续的排出。这样的连续状态会给排种器减少脉动，这样就会很好的保证排种器的稳定性，在排种中稳定性很重要，因为种子需要稳定准确的播种到预定的位置。斜槽轮排种器在设计中结构简单、在制造中容易、需要的材料便宜，成本会比一般的排种器低，又能保证排种的均匀性。所以在前期的研制中有很大的推广。在调节播种量的时候可以用缩短排种器的工作长度，这样的方法不是很好，在使用过程中会多次的调节，从而派中的均匀性就会有影响，不是前期的那么准确。

图3-1斜槽轮式排种器

1-排种轴  2-销钉  3-槽轮 4-花型挡环

　　　5-阻塞轮  6-排种盒   7-清舌器    8-清种方轴

　　　（2）水平圆盘式? 排种盘上的孔形由种子形状、尺寸和每穴要求粒数确定，并按一定的间距排列。排种的株（穴）距与排种盘转速和孔数有关。播种机上都配有多种槽孔尺寸的排种盘。可根据所播作物、种子尺寸、播量和株（穴）距来选用。该排种器主要用于播种玉米、高粱、大豆、小麦等种子的播种机上。作业速度一般不大于，否则排种质量显著恶化。

　　　（3）倾斜圆盘式? 特点是排种通过充种、排种二个过程完成，即种子经过充种盘进入排种盘，然后再排入种沟内。该排种器投种高度较低，有利于提高株距均匀性。倾斜配置的排种器提高了充种盘型孔侧向填充能力和自然清种能力，损伤率较低。根据所播作物种子大小，有多种充种盘，排种盘供选用。还可通过传动比的调节来改变株距大小。该排种器主要用于点（穴）播玉米、大豆、甜菜、蔬菜、花生等种子，其使用的作业速度较低。一般不超过6km/h，其排种性能尚好。

　　　（4）窝眼轮式? 窝眼轮上的型孔大小可根据所播作物种子形状、大小、每穴要求粒数设计，有单排型孔、双排型孔，也可以设计成组合式排种轮，以满足多种作物的点播、穴播或条播，因此，通用性较好。但是型孔对种子外形尺寸要求较高，种子需清选分级，而且在排种过程中，易损伤种子。该排种器大多用于播种玉米、大豆、高粱、丸粒化甜菜等中耕作物播种机上。组合式排种轮还可条播谷子。

　　　（5）倾斜勺式? 特点是不需专门清种装置的机械式排种器。排种勺盘的倾斜角为40°～45°，才能克服种子沿勺盘下滑时产生的摩擦阻力，而使多余种子在自身重力下滑落。通过更换排种勺盘可精播玉米、豆类、甜菜、棉花、花生、小麦、向日葵等作物。株距可通过改变传动比调节，从8～25.5cm分为15级。倾斜勺式排种器结构较简单，不易伤种，对种子形状、尺寸要求不高。在作业速度不大于8km/h时，排种性能尚可。

　　　（6）内充型孔轮式? 内充型孔轮式排种器的填充能力比传统的改善好多。种子在冲入型孔时 不仅会由于在充种区的下方受重力，还会由于排种盘的旋转使得种子产生离心力与种子进入型孔的方向一样。使种子更容易进入型孔。因此，内充型孔轮排种器的作业速度可达7km/h，其排种性能良好。型孔尺寸根据种子形状、大小设计。这类排种器更适合穴播玉米、甜菜和单粒播种等多种农作物。

　　　（7）垂直转勺式? 更换不同型号的勺匙（其形状为不同直径的圆形、椭圆形、橄榄形）可以播种蔬菜、豆类、甜菜、玉米等。勺匙的容积与种子大小决定了每勺匙内中子数，可单粒点播、穴播和条播。该排种器在运转中不损伤种子，无清种装置。调节传动比可改变株距或每米粒数。作业速度较低，最大速度不能超过4.5km/h。

　　　（8）指夹式? 排种过程中种子被指夹强行夹住。对形状较规则、尺寸差别不大的玉米种子比较适用。排种过程主要有夹种、清种、推种和导种四部分，为了减少零件的重量，拆装方便，使用的材料主要是薄钢板冲压个塑料零件。，排种底座及指夹容易磨损，使得排种性能下降，需定期更换，使用成本较高。播种株距由改变排种盘转速来调节。在作业速度8km/h以内排种性能良好。主要用于点播玉米，播大豆等其它作物时，需换用内槽轮排种器，通用性差。

　　　（9）带式? 对于不同农作物的穴粒数和种子大小，排种胶带可以用打孔机打出不同大小、形状的型孔，为了满足点播、穴播和带播的的多种播种方式可以打出单排孔、双排孔和三排孔。其结构简单，损伤少。要求排种器的型孔尺寸、形状较高，故成本高。种子需筛选分级或球粒化处理。这排种器主要用于播蔬菜、甜菜等小粒种子，更换不同的排种带可以播种不同大小的种子，通用性较广。由于它投种高度很低，在作业速度不大于5km/h条件下，排种性能良好。但作业速度超过6km/h时，排种性能显著下降。

　　　一、体积小、重量轻。

　　　二、结构简单：该机主要以各种型号的拖拉机为动力，主要由牵引提升架、播种箱、播种器及部分链条、插销和销孔连接组成。

　　　三、操作灵活：该机由一人进行操作，当拖拉机前进时，将犁铧放下，播种箱两端的防滑轮与地表摩擦产生动力，分别带动控制播种箱种子和肥料出口的两根轮轴，主动轴由防滑轮带动用于播种，被动轴由主动轴的链条带动用于拖肥。根据田块的大小，多功能旱粮播种机可随意提升、随意调速，转弯灵活方便，可以有效地避免重耕、重播。

　　四、维修方便、容易：该机的联接，使用的是插销和插孔的连接方式，一个人可以方便拆装，维修时只需换上配置的备件即可。

　　五、适用性强：该机结构上优点，使之能适应各种田地的播种。小到1-2分大的田块，大到上百亩的田块，不管是平坝、还是浅丘地区；无论是板结的土质，还是疏松的土质都能适应。还可以根据用户的不同需求，配置实用的播种器，通过调节犁铧和种子储存孔的行距，能够轻松地播种小麦、大麦、高粱、大豆、玉米等旱粮作物。总之，凡是种旱粮的区域，只要拖拉机能行走的地方都能适用。

　　六、作业成本低：该机能达到开沟、播种、施肥、覆盖一次性完成，小田块每小时可播3-6亩，大田块每小时可播8-12亩。

　　七、经济效益高

　　　（1）以小型手扶式拖拉机为例，按每台每天播种50亩计算，日收入可达800-1000元，除去人工油耗、机损维修费用，每台播种机每天可赢利600-800元；

　　　（2）由于该机是集开沟、播种、施肥、盖种一次性完成的理想作业，每亩可为农户节省人工费40元，每亩可比其它播种方法增产15%-30%

参考文献

[1]张德文.我国播种机械科技发展简史[J].北京:机械工业出版社,1997:20-25.

[2]郭春华.播种机的现状与发展趋势[J].农村实用科技信息,2011,03:15-20

[3]高云亮.浅析我国播种机的现状和发展[J].农业机械,2004,11:42-44

[4]桑正中.农业机械学（上册）[M].北京:机械工业出版社,1985,2:30-35

[5]周开勤.机械零件手册[M].第四版.北京:北京教育出版社,1994:21-25

[6]杨立东 刘德伟.精密播种机的类型与分析[J].农机化研究,2004,3:25-30

[7]邱兵,张建军,陈忠慧.气吸振动式秧盘精播机振动部件的改进设计[J].农机化研究,2002(5):66-67

[8]陈立东,何堤,谢宇峰等.新型高速气吸式双条精密排种器设计研究[J].黑龙江八一农垦大学学报, 2006,18(4):35-38

[9] 张波屏.我国施肥机械的发展概况[J].粮油加工与食品机械,1989,05:17-20

[10]汪懋华.农业机械化工程技术[M].郑州:河南科学与技术出版社,200:21-23

[11]徐万宝.草地生产机械化[M].呼和浩特:内蒙古人民出版社,2002:14-18

[12]杜卫刚.开沟器放声设计及其实验分析[J].吉林大学,2004,05:15-19

[13]王景立,马旭.精密播种器镇压器镇压力的控制与研究[C],2007年中国农业工程学会学术年会论文摘要集,2007.08:16-21

[14]李鸿动.联合镇压器[J].林业实用技术,1959:26-30

[15]黄靖远,龚剑霞.机械设计学[M].北京:机械工业出版社,1991:27-33
