中单链刮板输送机传动装置设计

SGD630/222型中单链刮板输送机的设计【优秀毕业设计】【word+4张CAD图纸全套】【带任务书+开题报告+实习总结】【42页@正文15000字】【详情如下】【需要咨询购买全套设计请加QQ1459919609】

任务书.doc

修改部分.doc

实习总结.doc

开题报告.doc

总装图及零件图合计4张.dwg

正文.doc

说明书备份.doc

任务书

一、设计题目：中单链刮板输送机传动装置设计

二、设计的主要内容：

1、中英文摘要（四要素：目的、方法、结果、结论）

2、刮板输送机结构组成、工作原理。

3、刮板及刮板链设计与计算

4、结论

图纸（内容、幅面及其数量）：

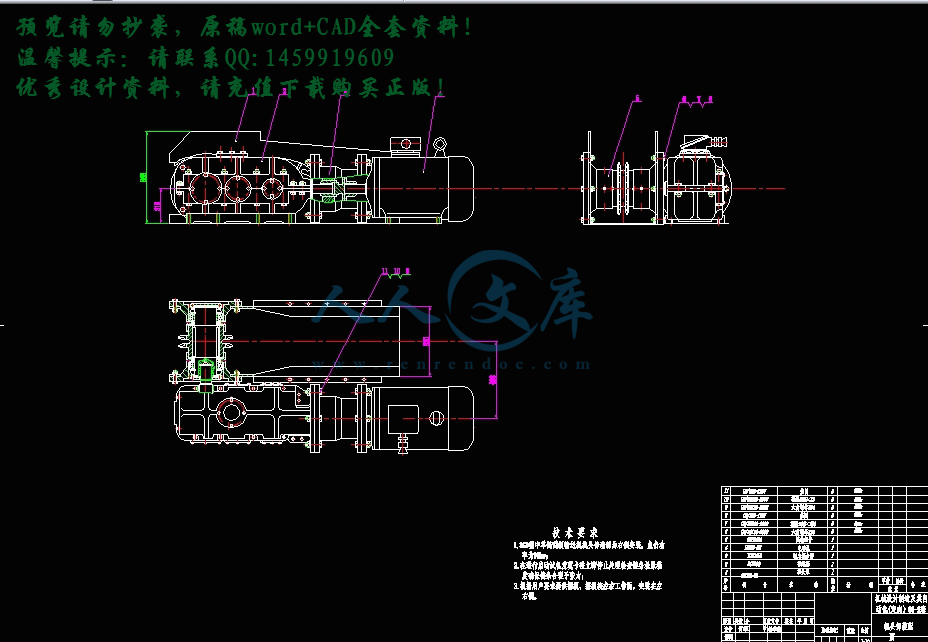

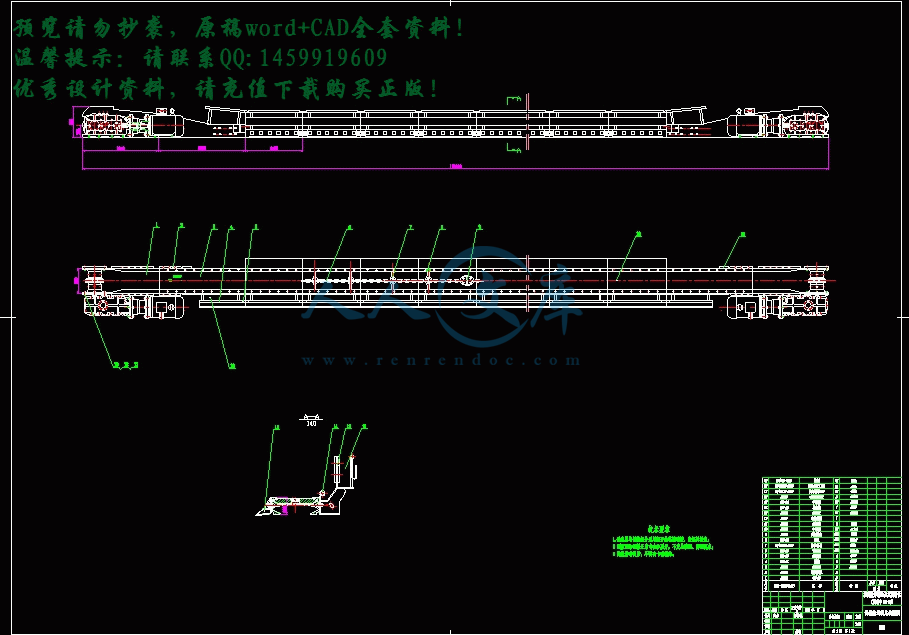

1、刮板输送机总装配图 A0 1张

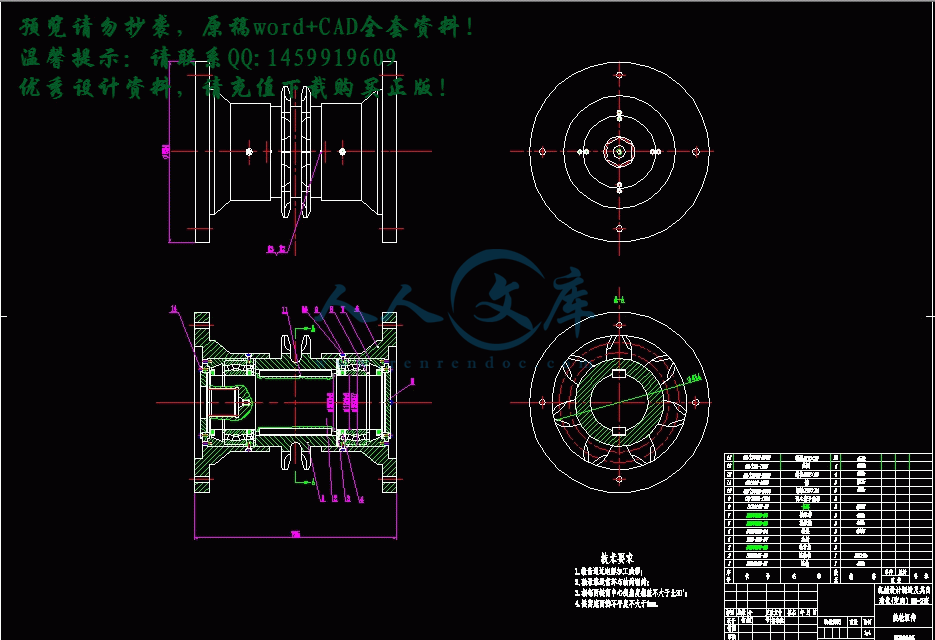

2、驱动链轮装配图 A1 1张

3、链轮轴零件图 A2 1张

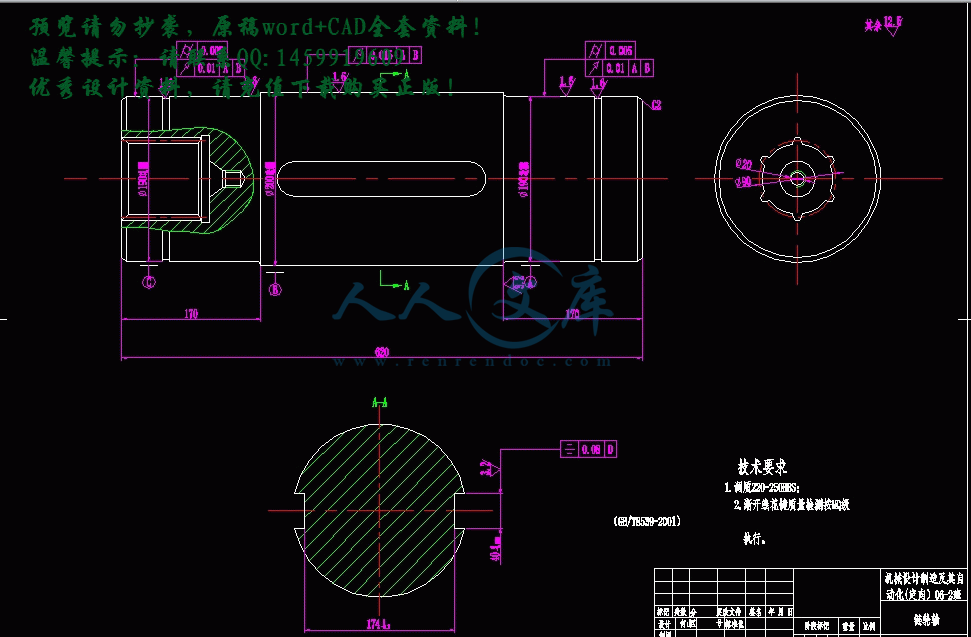

4、铲煤板零件图 A2 1张

三、设计目标：按给定的设计参数：输送量450t/h ，长度150 m,链速1.08 (m/s)，电动机功率90KW, 适应的工作面走向倾角：≥±9°刮板间距:920mm，经过设计计算，确定刮板输送机各部分的结构，完成图纸的绘制和说明书的书写。

摘要

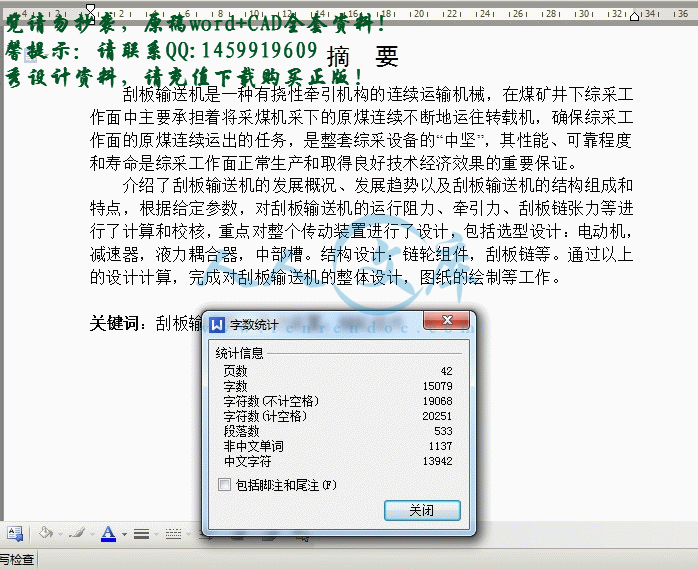

刮板输送机是一种有挠性牵引机构的连续运输机械，在煤矿井下综采工作面中主要承担着将采煤机采下的原煤连续不断地运往转载机，确保综采工作面的原煤连续运出的任务，是整套综采设备的“中坚”，其性能、可靠程度和寿命是综采工作面正常生产和取得良好技术经济效果的重要保证。

介绍了刮板输送机的发展概况、发展趋势以及刮板输送机的结构组成和特点，根据给定参数，对刮板输送机的运行阻力、牵引力、刮板链张力等进行了计算和校核，重点对整个传动装置进行了设计，包括选型设计：电动机，减速器，液力耦合器，中部槽。结构设计：链轮组件，刮板链等。通过以上的设计计算，完成对刮板输送机的整体设计，图纸的绘制等工作。

关键词：刮板输送机；传动装置；链轮组件

Abstract

Scraper conveyor is a flexible traction for transportation machinery, the agency in underground mines in fully-mechanized coal mining machine main bearing the coal mining under continuous to reprint machine, ensure raw scores for fully mechanized working face of tasks, is the "elite" mining equipment, its performance, reliability and life's normal production and the fully-mechanized face good technical and economic effect.

Introduces the development situation of scraper coveyor and development trend of scraper coveyor and the structure and features, according to the given parameter, the operation of scraper conveyor resistance, traction, scraper chain tension is calculated and checked etc, focusing on the transmission device design, including the selection of design: motor, gear, hydraulic coupler, central trough. Structure design, scraper chain sprocket components, etc. Through the design calculation, complete the whole of scraper conveyor design, drawing the drawings.

Keywords： scraper conveyor；Transmission device；Sprocket components

摘要I

AbstractII

1.1 概述1

1.2 国内外发展情况1

1.2.1 我国刮板输送机的发展现状1

1.2.2 国外刮板输送机的发展现状2

1.2.3 国内与国外刮板输送机存在的差距3

1.3　未来刮板输送机的发展趋势4

1.3.1 设备重型化4

1.3.2 设备自动化5

1.3.3 设备智能化5

1.3.4 开发薄煤层开采设备5

第2章设计方案确定7

2.1 方案对比7

2.1.1 中单链型刮板输送机7

2.1.2 边双链型刮板输送机7

2.1.3 中双链型刮板输送机7

2.1.4 准边双链型刮板输送机8

2.2 最终方案确定8

第3章刮板输送机的整体设计9

3.1 刮板输送机的分类9

3.1.1 按刮板链的形式分类9

3.1.2 按卸载方式分类10

3.1.3 按中部槽的结构分类11

3.1.4 按采煤机牵引方式分类12

3.2 刮板输送机的组成12

3.2.1 机头传动部13

3.2.2 中部槽及附属部件15

3.2.3 刮板链16

3.2.4 紧链装置17

3.2.5 推移装置18

3.2.6 锚固装置18

3.3 刮板输送机的安装18

3.3.1 安装运转中应注意的主要问题18

3.3.2 提高刮板输送机的输送量19

第4章刮板输送机传动装置设计20

4.1 刮板运输机的阻力计算20

4.2 牵引力的计算21

4.3 电动机的选取24

4.4 液力耦合器的选取24

4.5 减速器的选取25

4.6 链轮组件的设计计算25

4.6.1 链轮几何尺寸计算25

4.6.2 链轮轴的结构设计计算27

4.6.3 轴承的选择31

4.6.4 刮板链的选择31

结论33

致谢34

参考文献35

contents

AbstractI

Chapter 1 Introduction1

1.1 Overview1

1.2 Domestic development situation1

1.2.1 China's development present situation of scraper coveyor1

1.2.2 Foreign scraper conveyor development present situation2

1.2.3 Domestic and foreign scraper conveyor gap3

1.3　The future development trend of scraper conveyor4

1.3.1 ChongXingHua equipment4

1.3.2 Automation equipment5

1.3.3 Intelligent equipment5

1.3.4 Development in thin coal seam mining equipment5

Chapter 2 Design scheme7

2.1 Scheme contrast7

2.1.1 In single type of scraper coveyor7

2.1.2 Edge double-chain scraper conveyor7

2.1.3 In double-chain scraper conveyor7

2.1.4 Accurate boundary double-chain scraper conveyor8

2.2 Eventually plan8

Chapter 3 The overall design of scraper coveyor9

3.1 The classification of scraper conveyor9

3.1.1 According to the classification of scraper chain form9

3.1.2 According to the classification of unloading way10

3.1.3 According to the central trough structural classification11

3.1.4 According to the classification of haulage way12

3.2 Scraper conveyor12

3.2.1 Helicopter transmission12

3.2.2 The central trough and accessory parts15

3.2.3 Scraper chain16

3.2.4 Tight chain device17

3.2.5 Passage device18

3.2.6 Anchorage device18

3.3 Scraper conveyor installation and maintenance18

3.3.1 Installation of the main problems should be paid attention to18

3.3.2 To improve throughput of scraper conveyor19

Chapter 4 Scraper conveyor transmission device design20

4.1 Scraper transporters resistance calculation20

4.2 Traction calculation21

4.3 The motor24

4.4 Hydraulic coupler24

4.5 Selection of gear reducer25

4.6 Sprocket components design calculation25

4.6.1 Sprocket geometry size calculation25

4.6.2 The structure design and calculation sprocket axis27

4.6.3 Bearing30

4.6.4 Scraper chain of choice31

Conclusions33

Thanks34

References35

第1章绪论

1.1 概述

刮板输送机是一种用刮板链牵引，在槽内运送散料的输送机。

在当前采煤工作面内，刮板输送机的作用不仅是运送煤和物料，而且还是采煤机的运行轨道，因此它成为现代化采煤工艺中不可缺少的主要设备。刮板输送机能保持连续运转，生产就能正常进行。否则，整个采煤工作面就会呈现停产状态，使整个生产中断。

刮板输送机结构：各种类型的刮板输送机的主要结构和组成的部件基本是相同的，它由机头、中间部和机尾部等三个部分组成。此外，还有供推移输送机用的液压千斤顶装置和紧链时用的紧链器等附属部件。机头部由机头架、电动机、液力偶合器、减速器及链轮等件组成。中部由过渡槽、中部槽、链条和刮板等件组成【1】。机尾部是供刮板链返回的装置。重型刮板输送机的机尾与机头一样，也设有动力传动装置，从安设的位置来区分叫上机头与下机头。

刮板输送机工作原理：将敞开的溜槽作为煤炭、矸石或物料等的承受件，将刮板固定在链条上（组成刮板链），作为牵引构件。当机头传动部启动后，带动机头轴上的链轮旋转，使刮板链循环运行带动物料沿着溜槽移动，直至到机头部卸载。刮板链绕过链轮作无级闭合循环运行，完成物料的输送【2】。

1.2 国内外发展情况

1.2.1 我国刮板输送机的发展现状

我国的综采工作面刮板输送机，自上世纪70年代中期开发以来，已经取得了长足进步。尤其是上个世纪九十年代后，在新技术革命的带动下，煤矿开采技术与设备迅速发展，为适应市场需要，国内煤机制造厂家、煤矿生产企业和科研院所积极合作，通过借鉴和吸收国外先进的产品结构和工艺手段，应用机电一体化和自动化技术，开发新材料、新产品，研制、开发了高生产能力，高性能的工作面刮板输送设备并逐渐形成了多系列，多结构类型的刮板输送机产品【3】。实现了矿井高产高效和集约化生产。为综采机械化水平的提高和经济效益的增长发挥了很大的作用。

产品结构多样化

20多年来，经过制造厂家和使用单位的不断探索、研制的刮板输送机中部槽结构由原来单一的挡、铲板结构逐步形成了框架结构、整体焊接结构、C型槽结构、铸焊结构等多种结构形式并存的局面，基本满足了各种地质条件下工作面开采的要求。
