ZYS掩护式液压支架设计

62页 25000字数+说明书+外文翻译+4张CAD图纸【详情如下】

ZYS掩护式液压支架设计论文.doc

加长杆A2.dwg

外文翻译--长臂式采煤用的采煤机.doc

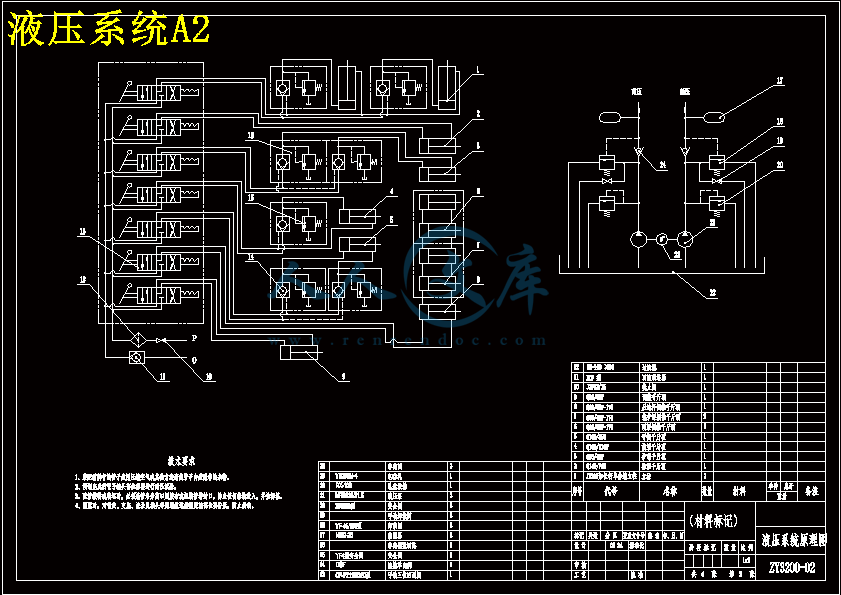

液压系统A2.dwg

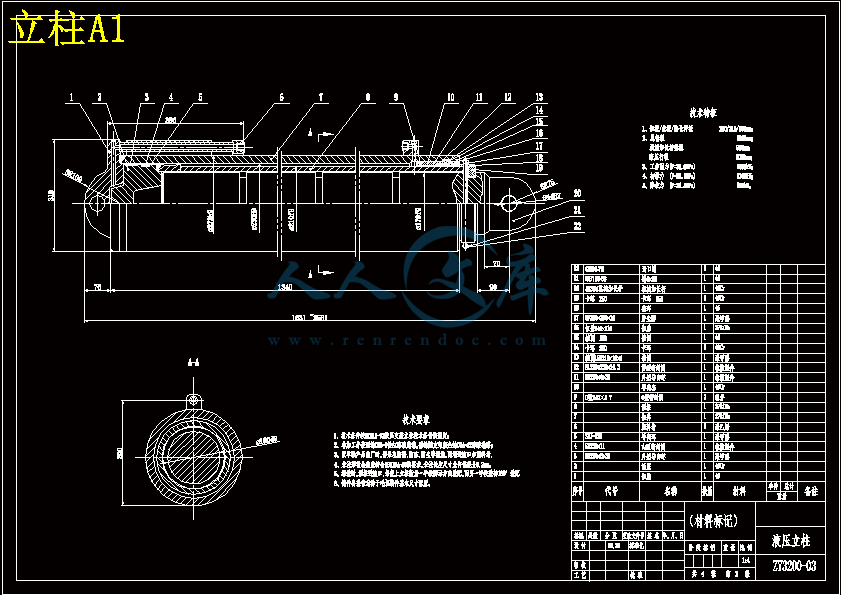

立柱A1.dwg

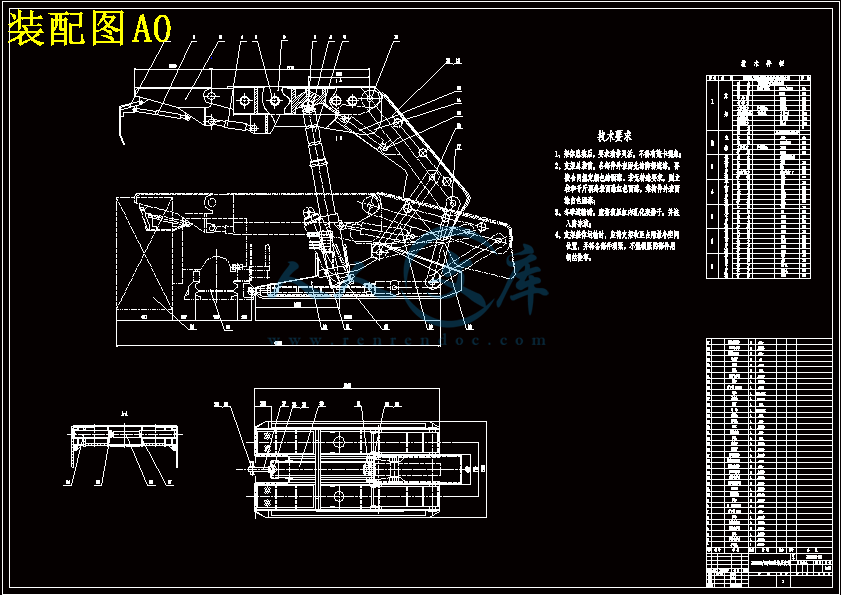

装配图A0.dwg

摘要

   本课题主要论述了液压支架的主要设计过程。其中包括:液压支架的选型、总体设计、主要零部件的设计、校核以及液压系统设计。

   支架的形式为掩护式支架。支架除了要有效的对顶板进行有效支撑,还要实现升、降、推移四个步骤。支架采用四连杆机构,改善支架的受力状况,缩小支架的升降过程中顶梁前端前后移动的距离。立柱采用单伸缩液压缸,前端带有加长杆,以满足支架最低及最高位置时的高度要求。顶梁掩护梁、底座都做成箱体结构用钢板焊接而成。

   在研制液压支架时,需要对支架进行生产试验和分析研究,确定合理的液压支架受力参数、运动参数和结构参数,以及选定液压支架最佳方案等方面综合性的科学技术问题。本设计主要从支架的工作原理这手,然后进行总体结构设计以及校核。

    关键词:液压支架;顶梁;底座;立柱;结构设计

ABSTRACT

   The article mianly elaborate the hydraulic support design for top-caving. includes: the selection of hydraulic pressure support form, system design, main spar part design and examination of hydraulic system design

   The support eliminates must realize effectively carries on the strut to the roof, but also must realize ,to fall, to push, move four steps .the support uses four link motion gears, improves the support the stress condition, reduces the support to rise and full the distance which in the process fort end the top-beam around moves. The column uses the list expansion and contraction hydraulic cylinder, front end has legthens the pole, satisfies the support to be lowest and time the highest position high request. The top-beam, shields Liang, the foundation all makes the packed in a box body structure, becomes with the steel plate welding.

   At research to presses the support, need to carry on produce to experiment and analyze the research, make sure reasonable of liquid presses the support to be subjected to the dint parameter, the sport parameter and the structure parameters, and make selection the liquid to press the synthetic science technique problem of aspect of etc. of the best project of support. This design mainly this hand from the work principle of the support, then carry on the total structure design and school pits.

Keyword: Hydraulic pressure support;Top beam;Cradle;the column-type support;structure design

目    录

摘要I

ABSTRACTII

1绪  论1

1.1国内外液压支架的研究现状及发展1

1.2本课题的研究目的和意义2

2液压支架基本理论分析3

2.1 液压支架的工作原理3

2.2 液压支架的类型和结构5

2.3 对液压支架的基本要求6

2.4支架的选型设计7

3 液压支架的整体结构设计10

3.1 支架高度、中心距的确定10

3.2底座长度的确定10

3.3四连杆机构的设计11

3.4顶梁长度计算15

4支架主要部件的设计17

4.1支架主要部件的设计要求17

4.2顶梁的设计17

4.3底座的设计18

4.4支架技术参数和立柱的设计18

4.5立柱柱窝位置和受力计算23

4.6 千斤顶技术参数的确定25

5 支架受力分析与计算30

5.1支架工作状态30

5.2受力计算30

5.3 顶梁载荷分布33

6 液压支架的强度校核35

6.1 强度条件35

6.2主顶梁的校核35

6.3 掩护梁强度校核37

6.4 底座强度校核39

6.5立柱强度校核42

7 液压系统设计49

7.1液压支架的液压系统特点49

7.2 液压系统的设计方法49

7.3 千斤顶系统50

7.4乳化液泵站系统51

参 考 文 献57

致谢58

1.1国内外液压支架的研究现状及发展

   地下开采的煤产量主要是利用由液压支架配套的综采设备产出的。综采设备的研制和广泛的运用,对煤炭工业革新技木装备不仅有着重大的作用,而且对采煤工艺各个环节技术水平的发展和提高,是强有力的促进因素。

   加速现代化进程,必须加速煤炭工业企业的建设、改造和革新技术装备的进程,增加地下开采和露天开采的煤产量。地下开采方法是最复杂和闲难的方法,但是,这种方法在工业发达国家和以煤作为—次能源的地区,仍然普遍应用。而且,开采优质煤,包括炼焦煤,都是采用地下开采方法。

   综合机械化采煤是煤炭工业的一次技术革命,从根本上改变了煤炭工业的面貌,综合机械化采煤是20世纪人类科技发展的重要成果。 综合机械化采煤技术在我国的研究试验、使用、发展,彻底改变了我国煤炭工业的面貌,降低了工人的劳动强度,提高了产量、劳动生产率和企业效益,满足了国民经济建设对煤炭的需求,合理的集中生产简化了生产系统,提高了生产安全性。我国综采技术发展的30多年,使我国的煤炭生产技术水平跨进了世界先进行列,综放技术跃居世界领先地位。

   工作面支护问题始终是困扰煤矿生产安全、产量和效率的重要问题。以液压支架为主要设备的综合机械化采煤(以下简称综采)的诞生和发展是煤矿生产发展史上的一次重大革命。不仅从根本上改善了劳动和安全条件,也为工作面产量和效率的迅速提高奠定了基础。但是综采设备初期投资高,特别是液压支架占综采设备总投资约60%,因此液压支架的合理选用特显重要。

   30多年来在液压支架技术不断发展中,形成了以煤科总院专业研究所和骨干支架制造厂设计所为主的支架研究设计队伍,采用计算机CAD进行各种类型支架的设计,用有限元计算软件等进行计算,并普及计算机绘图。我国制订的缓倾斜工作面顶板分类及其它研究成果为支架设计、选型和使用提供了有力的指导依据。制造方面形成以原部属专业制造厂为主、机械工业部及船舶制造总公司等专业厂为辅的制造体系,以及以国家煤矿支护设备质量检测中心为骨干的检测队伍。制定有关支架检测标准11项,建立了各项支架检测手段,造就了一支研究、制造和使用液压支架的庞大队伍;形成了研制液压支架的雄厚基础。不仅能满足国内的需要,还向美国、俄罗斯、土耳其和印度等国家出口液压支架或成套综采设备。

   为适应我国煤矿综采机械化的发展,国内综采设备科研设计和制造企业已研制开发出具有较先进技术水平的大功率电牵引采煤机、重型刮板输送机、电液控制强力液压支架和多点驱动大运力带式输送机。配套设备的生产能力达到1500~2 500 t/h, 在适宜的煤层和矿井条件下,综采工作面可实现年产300万吨以上。

   新型矿用单体支护设备,采用悬浮式液压技术原理,生产矿用单体支护设备,技术水平达到了国际领先水平,填补了国际空白。DWX型液压支柱的柱塞悬浮,密封胀紧,密封补偿,无内泄漏、无圆弧焊缝等技术和安全特点,具有独创性。新型矿用单体支护设备的诞生,消除了五十年来国内外单体支护设备一直存在的内泄漏和圆弧焊缝脆断等安全隐患问题。解决了深部煤矿开采冲击地压条件下回采工作面顶板支护的关键技术,结束了由德国人发明的第二代单体支护设备的历史,开创了中国人发明的第三代单体支护技术设备的历史,并将会长期使用下去。该产品普遍适用于煤矿回采工作面的顶板支护和端头支护,可广泛应用于薄煤层、中厚煤层及较厚煤层工作面,是煤矿的重要支护设备。

   近10年来主要的发展趋势是向两柱掩护式和四柱掩护式架型发展,架型结构进一步完善,设计方法更先进,参数向高工作阻力、大中心距发展。液压支架另一重大突破是控制系统,应用电液控制技术,采用电磁控制的先导阀,先进可靠的压力和位移传感器,灵活自由编程的微处理机技术,红外线遥感技术等现代科技成果,使液压支架的动作自动连续进行,移架速度大大提高,支架循环时间达到6~8s。

   我国自1973年开始大规模引进德国、英国等国家的综采设备,经历了消化、吸收和改进提高的过程,到目前已形成了较完整的设计、制造和科研体系,掩护式液压支架的制造和采煤技术已有长远发展。

1.2本课题的研究目的和意义

   采用综合机械化采煤方法是大幅度增加煤炭产量、提高经济效益的必由之路。为了满足对煤炭增长的日益需要,必须大量生产综合机械化采煤设备,迅速增加综合机械化采煤工作面。由于采煤工作面的底顶板条件、煤层厚度、煤层的物理机械性质等的不同,对液压支架的要求也不同。为了有效的支护和控制顶板,必须设计出不同类型和不同结构尺寸的液压支架。因此液压支架的设计工作是很重要的。由于液压支架的类型很多,因此其设计工作量也是很大的,由此可见,研制和开发新型液压支架是必不可少的一个环节。

   通过对液压支架的理论学习,完成液压支架的设计工作,加深对液压支架工作原理、工作性能、工作环境及其结构的认识和了解。通过对液压支架结构的分析,加深和巩固机械原理的相关内容;通过对液压支架受力的分析和强度的校核,加深对专业基础课理论力学和材料力学及专业课机械设计相关内容的巩固和理解。同样通过对液压支架的设计,能够更好的认识国内外液压支架的发展趋势和发现目前煤矿液压支架主要存在的问题,从而为以后更深认的了解和设计液压支架打下良好的基础。

   通过自己独立地完成指定的课程设计任务,提高理论联系实际、分析问题和解决问题的能力,学会查阅参考书和工具书的方法,提高编写技术文件的能力,进一步加强设计计算和制图等基本技能的训练,为毕业后成为一名出色的机械工程师打好基础。

   现代社会对人才提出了更高的要求,作为一名当代大学毕业生,不仅打好坚实的专业知识,还应具备工程技术人才应有的综合素质。为了适应这一发展趋势,我们应立足变传统的、僵化的、单纯的毕业设计为培养主动学习、提高创新能力、树立团结协作精神、强化计算机运用等多维兼容性毕业设计;同时通过完成毕业设计,锻炼学生解决实际工程问题的能力;在整个毕业设计的过程中,以我们的主动学习为主,教师适时指导为辅;将素质教育也毕业设计教学相融合,从根本上提高毕业设计的质量和水平 。

2液压支架基本理论分析

2.1 液压支架的工作原理

   液压支架在工作过程中,不仅要可靠的支撑顶板,维护一定的安全工作空间,而且要随工作面的推进,进行移架和推移输送机。因此,支架要实现升、降、推、移四个基本动作,这些动作是利用泵站供给的高压液体,通过工作面性质不同的几个液压缸来完成的,如图2.1所示。2.1.1 支架升降

   当操作阀处于升柱位置时,从乳化液泵站来得高压液体通过操纵阀液控单向阀5进入立柱2的下腔,立柱上腔回液,支架升起,并撑紧顶板。当操纵阀处于降柱位置时,工作液体进入立柱的上腔,同时打开液控单向阀,立柱下腔回液,支架下降。

2.1.2支架推移

   支架的前移和推移输送机是通过操纵阀和推移千斤顶3来进行的。移架时,先使支架卸载下降,再把操纵阀置于移架位置,从乳化液泵站来的高压液体进入推移千斤顶的前腔即活塞杆腔,后腔即活塞腔回液。这时,支架以输送机为支点前移。移架结束后,再把支架升起,使支架撑紧顶板。若将操纵阀置于推溜位置,高压液体进入推移千斤顶后腔即活塞腔,前腔即活塞杆腔回液,这时输送机以支架为支点被推向煤壁。

2.1.3 支架承载过程

   支架的承载过程是指支架与顶板之间相互力学作用的过程,它包括初撑、承载增阻和恒阻三个阶段。

  (1) 初撑阶段

   在升架过程中,当支架的顶梁接触顶板,直到立柱下腔的液体压力逐渐上升到泵站工作压力时,停止供液,液控单向阀6立即关闭,这一过程为支架的初撑阶段。此时支架对顶板的支撑力为初撑力。

  (2) 承载增阻阶段

   支架初撑结束后,随着顶板的下沉,立柱下腔的液体压力逐渐升高,支架对顶板的支撑力也随之增大,呈现增阻状态,这一过程为支架的承载增阻阶段。

  (3) 恒阻阶段

   随着顶板压力的进一步增加,立柱下腔的液体压力越来越高,当升高到安全阀5的调定压力时,安全阀打开溢流,立柱下缩,液体压力随之降低。当降到安全阀的调定压力时,安全阀关闭。随着顶板的继续下沉,安全阀重复这一过程。由于安全阀的作用,支架的支撑力维持在某一恒定数值上,这是支架的恒阻阶段。此时,支架对顶板的支撑力成为工作阻力,它是由支架安全阀的调定压力决定的。对于掩护式和支撑掩护式支架,其初撑力和工作阻力的计算还要考虑到立柱倾角的影响因素。2.3 对液压支架的基本要求

为了满足采煤工艺及地质条件的要求,液压支架要有足够的初撑力和工作阻力,以便有效地控制顶板,保证合理的下沉量。

液压支架要有足够的推溜力和移架力。推溜力一般为100左右;移架力按煤层厚度而定,薄煤层一般为100kN~150kN,中厚煤层一般为150kN ~250kN,厚煤层一般为250kN~ 400kN。

防矸性能要好。

排矸性能要好。

要求液压支架能保证采煤工作面有足够的通风断面,从而保证人员呼吸、稀释有毒气体等安全方面的要求。

为了操作和生产的需要,要有足够宽的人行道。

调高范围要大,照明和通讯方便。

支架的稳定性要好,底座最大比压要小于规定植。

要求支架有足够的刚度,能够承受一定的不均匀载荷和冲击载荷。

在满足强度条件下,尽可能减轻支架重量。

要易于拆卸,结构要简单。

液压元件要可靠。2.4.1设计的原始条件

   煤层厚度:H=1.8~3.2米;顶设条件老顶II级、直接顶II级,底板平整,无影响支架通过的断层。工作面配套设备:采煤机:MXA-300/3.5,刮板输送机:SGZ-730/320。煤层倾斜角小于15度,支护强度、底板抗压强度、泵站压力、安全阀调定压力40MPa。

2.4.2支架的支护性能与外载荷

   由液压支架的工作状态知,支架承受的外载荷是顶板下沉形成的。在顶板下沉过程中,支架的顶梁与顶板有相对滑动的现象,支架不仅受有垂直于顶梁的力,还受有平行于顶梁的摩擦力。垂直于顶梁的力由支架的工作阻力来平衡。在支架承载过程中,支架底座承受工作面底板反作用力。

   为了设计计算方便,要对支架的外载荷和支架本身进行简化,概述如下:

   把支架简化成一个平面杆系结构。为偏于安全,在计算时把外载荷视为集中载荷;金属结构件按直梁理论计算;顶梁、底座与顶底板被认为均匀接触,载荷沿支架长度方向按线性规律分布,沿支架宽度方向为均布;通过分析和计算可知,掩护梁上矸石的作用力,只能使支架实际支护阻力降低所以,在进行强度计算时不计,使掩护梁偏于安全;立柱和短柱按最大工作阻力计算;产生作用在顶梁上的水平力的情况有两种,—是由于支架让压回缩,顶梁前端点运动轨迹为近似双纽线,顶梁与顶板间产生相对位移,顶板给予顶梁水平摩擦力,另一种是由于顶柜向采空区方向移动,使支架顶梁受一指向采空区的水平摩擦力。顶梁和顶板的静摩擦系数W,

一般取0.15~0.3;按不同支护高度时各部件最大受力值进行强度校核。

2.4.3 影响架型选择的因素

(1) 煤层厚度

   煤层厚度不但直接影响到支架的高度和工作阻力,而且还影响到支架的稳定性。当煤层厚度大于2.5~2.8m(软煤取下限,硬煤取上限)时,应选用抗水平推力强且带护帮装置的掩护式或支撑掩护式支架。当煤层厚度变化较大时,应选用调高范围大的支架。

(2) 煤层倾角

   煤层倾角主要影响支架的稳定性,倾角大时易发生倾倒、下滑象。当煤层倾角大于10~15时,应设防滑和调架装置,当倾角超过18时,应同时具有防滑防倒装置。

(3) 底板性质

底板承受支架的全部载荷,对支架的底板影响较大,底板的软硬和平整性,基本上决定了支架底座的结构和支承面积。选型时,要验算底座对底板的接触比压,其值要小于底板的允许比压(对于砂岩底板,允许比压为1.96~2.16MPa,软底板为0.98MPa

参 考 文 献

[1] 丁绍南.液压支架设计.北京:世界图书出版社,1992

[2] 邢福康,刘玉堂.煤矿支护手册.北京:煤炭工业出版社,1991

[3] 赵宏珠.综采面矿压与液压支架设计.徐州:中国矿业学院出版社,1987

[4] 杨振复,罗恩波.放顶煤开采技术与放顶煤液压支架.北京:煤炭工业出版社,1995

[5]《综采技术手册》编委会.综采技术手册.北京:煤炭工业出版社,2000

[6] 程居山.矿山机械.徐州:中国矿业大学出版社,2000

[7] 雷天觉.新编液压工程手册.北京:北京理工大学出版社,1998

[8] 成大先.机械设计手册.北京:化学工业出版社,2004

[9] 曾正明.机械工程材料手册.北京:机械工业出版社,2003

[10] 陶驰东.采掘机械.北京:煤炭工业出版社,1993

[11] 张家鉴,陈文享.液压支架. 北京:煤炭工业出版社,1985

[12] 甘永立.几何量公差与检测.上海:上海科学技术出版社,2001

[13] 徐灏.机械设计手册.北京:机械工业出版社,2003

[14] 单辉祖.材料力学.北京:高等教育出版社,1999

[15] 王国法.液压支架技术.北京:煤炭工业出版社,1999

[16] 王国彪,饶明杰.液压支架优化设计与计算机模拟分析.北京:煤炭工业出版社,1994

[17] 白杰平,伍锋,潘英.机械工程科技英语.徐州:中国矿业大学出版社,1997

[18] 张艳.Visual Basic 程序设计教程.徐州:中国矿业大学出版社,2001
