行李包装机的设计【4张CAD图纸】【优秀】

行李包装机的设计

44页 13000字数+说明书+4张CAD图纸【详情如下】

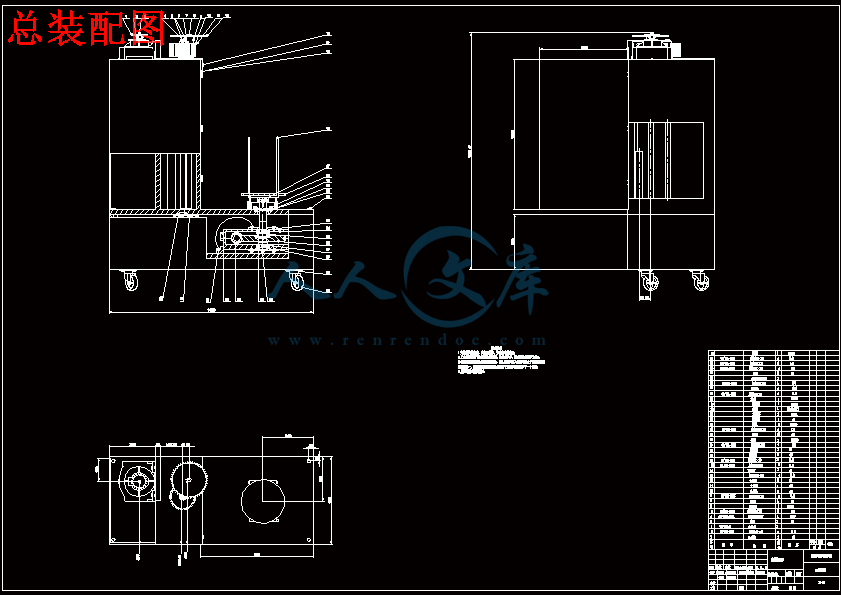

总装配图.dft

总装配图.dwg

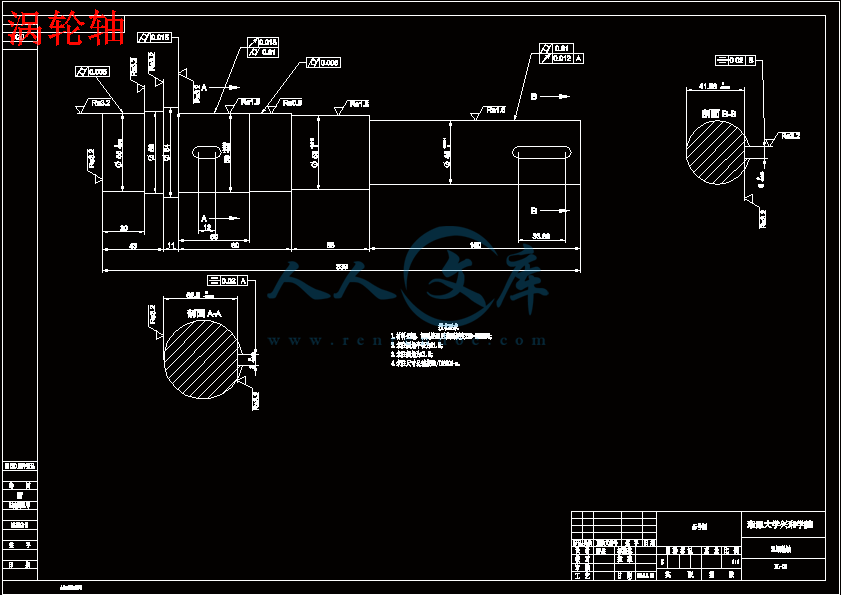

涡轮轴.dft

涡轮轴.dwg

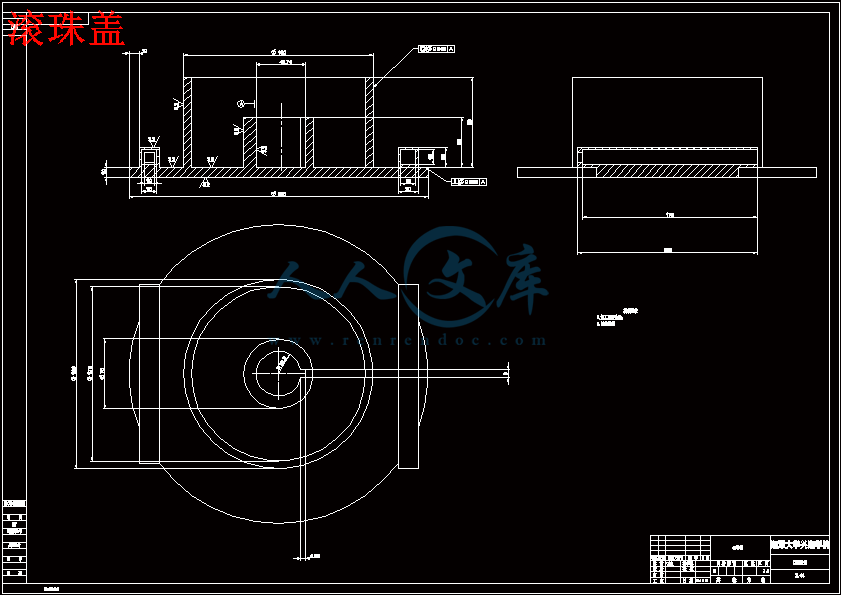

滚珠盖.dft

滚珠盖.dwg

蜗杆端盖前面.dft

蜗杆端盖前面.dwg

行李包装机的设计论文.doc

目录

摘要

Abstract

引言…………………………………………………………(1)

1.1课题的背景及意义……………………………………………………………(1)

1.2国内外包装机械的发展史……………………………………………………(1)

1.3方案对比………………………………………………………………………(2)

第二章 行李打包机的构造、工作过程及应用………………………（5）

2.1行李打包机的构造、工作过程………………………………………………(5)

2.2转盘系统………………………………………………………………………(5)

2.3薄膜拉伸系统…………………………………………………………………（5）

2.4支撑系统………………………………………………………………………（6）

2.5行李打包机的应用……………………………………………………………（7）

第三章 运动和动力参数及结构设计计算…………………………（8）

3.1主要设计技术指标与参数……………………………………………………（8）

3.2转盘系统部分结构设计计算以及校核………………………………………（8）

3.3.薄膜拉伸系统部分结构设计计算以及校核………………………………（26）

3.4胶辊的设计计算…………………………………………………………… （32）

总结………………………………………………………………… （40）

参考文献…………………………………………………………… （41）

行李包装机的设计

摘要：随着社会的发展和人民生活水平的提高，在科学技术迅速发展的今天，人民生活节奏越来越快，人民出远门已不再是仅仅只是坐火车、轮船，飞机成了许多人选择，出行的行李打包成了许多机场需要解决的问题。本课题针对这种现象和需求，开发结构紧凑，打包方便快捷的行李打包机。该系统包括：转盘系统、薄膜拉伸系统、支撑系统，可以完成薄膜的拉伸，缠绕。本设计主要完成这三个

系统的结构和方案设计。通过对各部件结构参数的分析设计，使组成该机构的各部分结构运行协调平稳，结构紧凑，美观经济。

关键词：行李、打包机、缠绕

The design of luggage packing machine

Abstract：With the social development and people's living standards improve, the rapid development of science and technology in today's increasingly fast-paced life of the people, the people are no longer just taking a trip by train, ship, aircraft became many people choose to travel airport baggage packed into many problems to be solved. The topic for this phenomenon and needs to develop a compact, convenient package luggage packer. The system comprising: a carousel system, a film drawing system, the support system can be completed stretched film winding. The design of the main structure and program design to complete the three systems.

Through the analysis of the structural parameters of the components

designed so that the structural composition of the agency's coordination

running smoothly, compact structure, beautiful economy.

Keywords： Luggage, packing machine, winding

第三章 运动和动力参数及结构设计计算

3.1主要设计技术指标与参数

行李装盘转速为20转每分钟，整机功率0.75千瓦，电源220伏/50赫兹；

拉伸膜部分的功率0.18千瓦；

整机体积约为1400毫米*600毫米*1200毫米。

3.2转盘系统部分结构设计计算

第一章  引 言

1.1 课题的背景及意义

　　　随着经济的发展航空业也迅速发展起来，中国有国际机场就有几十个，还不包括那些中小型机场，国际机场每年旅客吞吐量就有几千万，平均每天就有几万甚至几十万的吞吐量，这仅仅只是国际机场的不包括更多的中小型机场，就算每人一个行李包这对机场也是一个巨大的工作量，行李包装机是专为机场包装行李或小物品缠绕等设计，可防止行李被调换和破损等现象，在运输过程中起到保护行李的作用。如果采用人力去打包会大大提高工人的劳动强度，并且增加了打包时间以及打包场地，增加了机场成本。鉴于此，我们寻求一种机械形式实现此功能的包装设备。而行李包装机的出现会提高行李或小物品缠绕的速度，降低工人的劳动强度，减少包装场地面积。以及对机场降低成本，提高竞争力有很大的帮助。

1.2国内外包装机械的发展史

　　　我国的包装机械产业在新中国成立时,几乎是一片空白,只有少数工厂或作坊在生产一些简单的手工包装机具,或为少数进口机器进行修配服务。经过五十年的发展,我国包装机械已成为机械工业中的十大行业之一,无论是产量还是品种,都取得了令人瞩目的成就,我国包装工业的高速发展提供了有力的保障。纵观国内现有的包装机械,除大型生产包装线外(许多是从国外引进产品生产后随即包装,如奶粉、洗衣粉之类,耗资大,占地面积大,物料多品种适应性差)大都处于一种落后的局面,如一些家庭个人小作坊,买一些现成的包装袋(包装袋有人专业生产,也十分精致、漂亮)将需要包装的粉状、颗粒状食品或其它商品用量杯类器具灌装在袋中,用热膜封口机封口后流通于市场。这种包装作业方式不仅不符合卫生条例,产品计量无法保障,也为产品掺假、制假打开了方便之门,是目前产品升级、上档次必须严格杜绝的包装作业方式。  80年代末,国内陆续引进并迅速发展生产了一系列机械传动的小型全自动包(灌)装机,因能基本上满足小袋物品包装从有计量的落料到制袋、灌装、分割等动作的自动化作业,生产效率和包装质量得到了很大程度的提高,克服了众多作业环节中人为因素的影响。加上投资少(每台售价3～5万元),占地面积小,适应于个体小作坊的作业生产,因而深受用户的欢迎,也使包装机械的成长有了新的发展目标和前景,小袋物品的包装质量也有了质的飞跃。  但是，在设计过程中，大多数设计人员还没有真正掌握先进的设计方法[2]，如高速包装机械的动力学设计理论和方法等，对高速情况下机构的动态精度分析等问题还不能模拟解决；产、学、研，结合不够紧密，理论上的科研成果不能及时地在实际设计中运用，设计人员缺乏及时的技术培训；整个行业缺乏宏观调控的力度，优势资源不能得到合理的配置与调整。  国内一些大学的设计软件，可以对包装机中常用机构进行有限元分析和优化设计，其开发的凸轮连杆机构CAD／CAM软件已经能够满足企业进行凸轮连杆机构自主设计的能力，但在实际包装机械的设计中应用还不普遍。  美国是世界上包装机械发展历史较长的国家，早已形成了独立完整的包装机械体系，其品种和产量均居世界之首。从上世纪90年代初以来，美国包装机械业一直保持着良好的发展势头，其产品多以内销为主，出口只占包装机械总产值的18%。继加拿大、墨西哥、日本、英国、德国之后，中国已成为美国包装机械的第6大出口市场。  日本与美国、德国相比，起步较晚，包装机械制造业的发展经历了引进--消化--发展的研究过程，在吸收国外长处的基础上加以改进提高，目前已成为世界上仅次于美国的包装机械生产国。日本的包装机械制造厂以中小企业为主，包装机械的品种、规格较多。包装机械以中小型单机为主，具有体积小、精密度高、易安装、操作方便、自动化程度高等优点。90年代以来，已将变频调整、光电追踪、无触点电子开关、动态数据显示等技术运用在包装机械中。日本包装机械的很大一部分用于食品包装领域，食品包装机械产值占包装机械总产值的一半以上。日本包装机械的主要市场也在本国，出口额只占总产值的10%。亚洲是日本包装机械的主要出口市场。从上世纪90年代以来，日本对中国的出口额连年大幅增长，自1995年起，中国已成为日本包装机械的最大出口国。  目前，世界各国对包装机械的发展都十分重视，集机、电、气、光、生、磁为一体的高新技术产品不断涌现。生产高效率化、资源高利用化、产品节能化、高新技术实用化、科研成果商业化已成为世界各国包装机械发展的趋势。

1.3方案对比

方案一：在蜗轮杆末端装法兰盘，这种方法结构紧凑，系统稳定。但是安装不方便，结构复杂，检修不方便。

通过此次毕业设计，我不仅把知识融会贯通，而且丰富了大脑，同时在查找资料的过程中也了解了许多课外知识，开拓了视野，认识了将来电子的发展方向，使自己在专业知识方面和动手能力方面有了质的飞跃。

毕业设计是我作为一名学生即将完成学业的最后一次作业，他既是对学校所学知识的全面总结和综合应用，又为今后走向社会的实际操作应用铸就了一个良好开端，毕业设计是我对所学知识理论的检验与总结，能够培养和提高设计者独立分析和解决问题的能力；是我在校期间向学校所交的最后一份综和性作业，从老师的角度来说，指导做毕业设计是老师对学生所做的最后一次执手训练。其次，毕业设计的指导是老师检验其教学效果，改进教学方法，提高教学质量的绝好机会。

毕业的时间一天一天的临近，毕业设计也接近了尾声。在不断的努力下我的毕业设计终于完成了。在没有做毕业设计以前觉得毕业设计只是对这几年来所学知识的大概总结，但是真的面对毕业设计时发现自己的想法基本是错误的。毕业设计不仅是对前面所学知识的一种检验，而且也是对自己能力的一种提高。通过这次毕业设计使我明白了自己原来知识太理论化了，面对单独的课题的是感觉很茫然。自己要学习的东西还太多，以前老是觉得自己什么东西都会，什么东西都懂，有点眼高手低。通过这次毕业设计，我才明白学习是一个长期积累的过程，在以后的工作、生活中都应该不断的学习，努力提高自己知识和综合素质。

   总之，不管学会的还是学不会的的确觉得困难比较多，真是万事开头难，不知道如何入手。最后终于做完了有种如释重负的感觉。此外，还得出一个结论：知识必须通过应用才能实现其价值！有些东西以为学会了，但真正到用的时候才发现是两回事，所以我认为只有到真正会用的时候才是真的学会了。

参考文献

[1] 濮良贵，纪名刚主编.机械设计（第八版）[M].北京：高等教育出版社，2006.

[2]赵又红主编.机械设计/机械设计基础课程设计指导[M].长沙：中南大学出版社，2012.

[3]李新主编.国内外通用标准件手册[M].南京：江苏科技技术出版社，2006.

[4]刘筱霞主编.包装机械与设备[M].北京：化学工业出版社，2012.

[5]徐灏主编.机械设计手册[M].北京.机械工业出版社，2006.

[6]苏旭平主编，工程材料[M].湘潭大学出版社，2011.

[7]李必文主编，机械精度设计与检测[M].长沙：中南大学出版社，2011.
