喷涂机送料机构结构设计【18张CAD图纸】【优秀】

喷涂机送料机构结构设计

31页 11000字数+说明书+任务书+外文翻译+18张CAD图纸【详情如下】

PDF文件

上下夹紧装置装配图.dwg

主轴.dwg

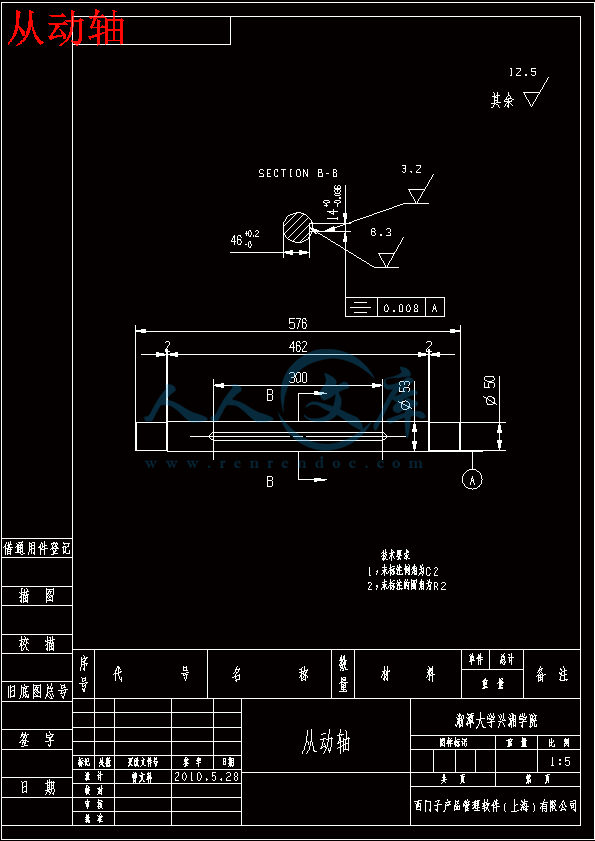

从动轴.dwg

任务书.doc

前后夹紧工件.dwg

前后夹紧直板.dwg

喷涂机送料机构结构设计说明书.doc

外文翻译--带式输送机技术的最新发展.doc

夹板.dwg

把手.dwg

支架装配.dwg

架子.dwg

滑块.dwg

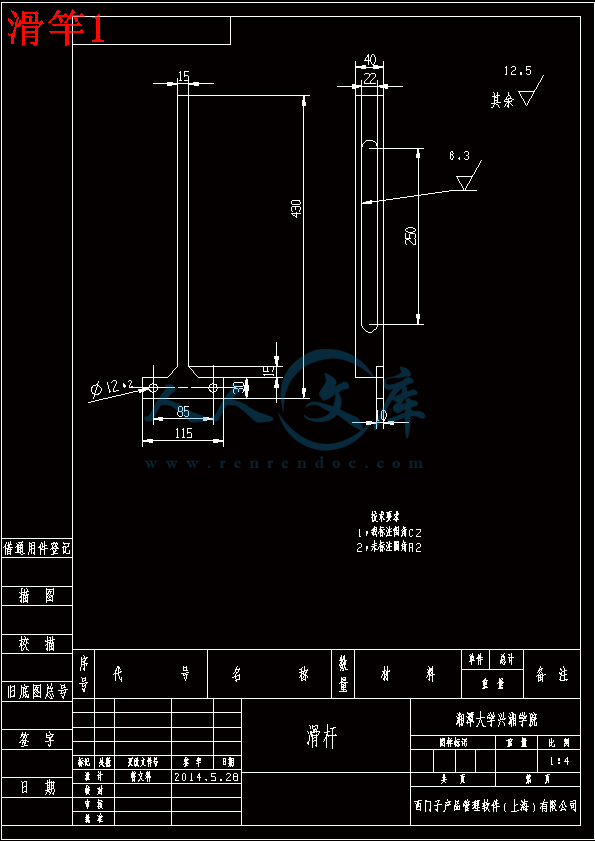

滑竿1.dwg

滑竿2.dwg

滚筒.dwg

滚轮.dwg

螺杆1.dwg

螺杆2.dwg

送料装配图.dwg

零件图.dwg

目   录

中文题目：油漆喷涂机送料机构结构设计1

Subject:Structural design of the spray chamber of the sprayer2

第1章 概述3

1.1. 送料机构简介3

1.2. 送料机构国内基本情况4

1.3. 送料机构国外基本情况5

1.4. 设计任务和技术要求6

第2章 方案的比较和选择8

2.1. 夹紧机构方案比较8

2.2. 压紧机构方案选择10

2.3. 输送机构方案比较12

2.4. 输送机构方案选择15

第3章 减速电机和联轴器、轴承选择数据计算18

3.1. 减速电机的选择18

3.2. 减速器的选择18

3.3. 联轴器与轴承的选择19

第4章 压紧机构设计23

4.1. 上下压紧机构设计23

4.2. 左右压紧机构设计26

第5章 总结28

参考文献29

中文题目：油漆喷涂机送料机构结构设计

摘要

　　喷涂机是一种将涂料分散成雾状喷涂于被涂物表面的专用涂装设备，其工作机构主要包括有喷头的喷涂室、传送带、干燥系统、清洁机构和回收系统等。由于喷涂机具有喷涂效率高、喷涂均匀、油漆利用率高、易于操作等优点，所以被广泛应用于工业生产中。

　　本次毕业设计的课题是油漆喷涂机送料机构结构设计，其中设计内容主要包括：1、送料机构的整体外形和尺寸设计。2、设计夹紧机构的结构，并对比各种方案，选择最优方案。3、输送带的设计。4、夹紧机构的强度设计。5、设计送料机构的工作台。

　　本次毕业设计旨在设计出一个能够对工件进行自动送料的送料机构。压紧机构作为送料机构的主要部件，它不仅要能控制工件的左右位置，还要能控制工件的上下位置，因此，压紧机构的结构设计是最重要的部分。在设计过程中，要根据压紧机构的原理设计出几种压紧机构的机构简图，并对不同的方案进行对比。在本文中选出了三种不同的方案进行对比选择，最后选择出最优的方案，再对其进行尺寸设计。除了夹紧机构的设计外，工作台的设计也是其中的一个重点。由于工件的大小可能不一，所以要求夹紧机构能够上下左右移动。

　　本文除了设计过程的阐述外，还对喷涂机进行了简单的介绍，并且就喷涂机的国内外发展情况进行了介绍和分析。

关键词：喷涂机、压紧机构、输送带、工作台

Subject:Structural design of the spray chamber of the sprayer

Abstract

　　　The sprayer is a paint dispersed into a mist sprayed on the surface to be painted a special painting equipment, its agencies including the nozzle of the spray booths, conveyors, drying system, clean bodies, and recycling systems, etc. Spraying machine has the advantages of high efficiency spray, spray evenly, paint utilization, ease of operation, it is widely used in industrial production.

　　　The subject of this graduation project is a paint spraying machine feed mechanism structural design, including design and content including: 1, the feed mechanism as a whole shape and size of the design. 2, the design structure of the clamping mechanism, and compare the various options and choose the best program. 3, the design of the conveyor belt. 4, the strength design of the clamping mechanism. Design table feed mechanism.

　　　The graduation project is to design an automatic feed of the workpiece feed mechanism. Pressed institutions as the main components of the feeding mechanism, it must not only be able to control the left and right position of the workpiece, but also be able to control the upper and lower positions of the workpiece, therefore, the structural design of the compression bodies is the most important part. According to the principle of compression bodies in the design process, design the institutions of several compression diagram, and compare the different options. Elected three different scenarios in this paper were compared to select the final choice of the optimal solution, its size design. In addition to the clamping mechanism design, bench design is a key. As the size of the workpiece may vary, so the clamping mechanism can up and down and move around.

　　　In addition to the design process elaboration on the sprayer a brief introduction, and spraying machine at home and abroad, the development of presentations and analysis.

Key words：spraying machine, pressed institutions, conveyor belt, bench,

概述

送料机构简介

　　　为了提高油漆喷涂的质量和其工作效率，特设计出送料机构来代替传统的人工送料。

　　　送料机的作用就是在材料加工的过程中提供输送材料的作用，目前送料机已经遍布轻工业和重工业，是日常生产中不可或缺的机械设备。传统的送料机是通过简单的机器运动带动材料的运送，随着科技的发展，近代的送料机的形式更加丰富，结构更加复杂，开始将超声波、高压空气等先进技术使用到送料技术当中，现今自动化较高的送料设备有：激光送料机，由电脑控制的动头式送料机、高压气压和电脑送料机等。另外，国外的公司生产一种投影送料机，在这种机器上，送料机上安装有感应器和观察装置，用于对材料形状的扫描，从而对材料的引导输送。

喷涂机送料机构工作原理

    在送料机器中，不同类型种类的送料机是有差别的，但整体的工作原理差不多，就拿带式送料机来说，其由压紧机构、传送机构、动力系统、控制电路等四部分组成，工作时由传送带支撑带动材料，压紧机构约束材料进行输送，在压紧机构中采用滚轮接触材料方式减少摩擦，从而使输送顺畅，减少工作噪音。

送料机种类

　　　埋刮板送料机 　 埋刮板送料机由封闭的壳体、刮板链条、驱动装置及张紧装置等部件组成。埋刮板送料机工作时，物料经进料口进入机壳承载段，受到刮板的推力，与刮板链条形成整体一同向前运动，达料槽的卸料口自行排出，刮板链条沿机壳的空载段返回。因其在工作时刮板链条被埋没在物料中与物料一起向前移动，故称为“埋刮板送料机”。

　　　带式送料机 　　带式送料机的一般结构主要由输送带、滚筒、支承装置、驱动装置、张紧装置、卸料装置、清扫装置和机架等部件组成。带式送料机是一种连续送料机械，用一根环绕于前、后两个滚筒上的输送带作为牵引及承载构件，驱动滚筒依靠摩擦力驱动输送带运动，并带动物料一起运行，从而实现输送物料的目的。

斗式送料机 　　斗式送料机主要由牵引构件（橡胶带或链条）承载构件（料斗）头轮和底轮、驱动装置、张紧装置、机壳等组成。闭合的牵引构件环绕于头轮和底轮上，并被张紧装置张紧。牵引构件的全长上，每个一定距离装置一个料斗。为防止物料的抛撒和灰尘飞扬，这些运动的部件用机壳封闭。工作时，外部的驱动装置通过头轮带动牵NC数控滚轮送料机特性

　　　适用于材料厚薄不同，长短不一之送料加工;

　　　适用于高速及长尺寸送料，提升产能和送料精度;

　　　简易操作面板，备有送料长度及送料速度的按键数字码，操作者可任意设定，迅速又确实，送料长度可由0.1mm-9999.99mm;

　　　采用气压式放松（放松点位准确），使用寿命长，零故障。

　　　可根据客户要求改制成机械放松方式。

高速滚轮送料机特性

　　　适用于连续加工生产。

　　　高速性。（每分钟最高可达600次）

　　　结构简单、经济实用、故障率低、保养容易

　　　使用寿命至少是5-10年以上

　　　工作原理与效果机械传动、平整光滑、噪音小

　　　送料精度：依回转数及送料长底而有所不同，一般其精度在0.05mm。若是导销作定位时,更可得±0.01mm的精度，型号：RF-105NS至RF-3030NS（最大送料长度300mm）。

标准型空气送料机特性

送料长（宽）0-450mm,送料厚度0.1-3.2mm；可送材料种类：金属、纸带类、塑胶；可送材料形状：圆形、三角形、突起物；特别附件：AF-5C以上附件装缓冲器。

E型电磁阀  适装于冲床上下行程过短或过长距离送料的情形下。

R型放松电磁阀E型放松电磁阀  适装于冲床上下行程过短过长距离送料，且须高精密送料情况下，可利用电磁阀放松固定夹板以修正误差。

　　　新式强力型 适用于较厚材料之自动化加工。

送料机构国外基本情况

　　　在国外的生产和研究中，自动送料方式有很多种，但是在这些产品中，存在着一些问题。如日本的RF20SD-OR11机械手送料装置与冲床做成一体，从横向(侧面)送料，结构复杂，装配、制造、维修困难，价格昂贵，又不适合于我国冲床的纵向送料的要求。RF20SD—OR11的结构由冲床上的曲轴输出轴。通过花键轴伸缩，球头节部件联接机械手齿轮，由伞齿轮、圆柱齿轮、齿条、凸轮、拨叉、丝杆等一系列传动件使机械手的夹爪作伸缩、升降、夹紧、松开等与冲床节拍相同的动作来完成送料，另设一套独立驱动可移式输送机，通过隔料机构将工件输送至预定位置，这样一套机构的配置仅应用于国产冲床。

　　　中小件板冲生产中采用自动送料装置有如下好处：

　缩减生产辅助时间,提高冲压设备的生产率；

减轻工人劳动强度,保证工作安全；

提高产品质量、降低产品成本。

　　　目前,根据中小件板冲生产的特点,一般将自动送料装置分为下述诸类：一次加工用自动送料装置及其辅助装置；二次加工用自动送料装置及其辅助装置；出件卸料装置；

多工位自动送料装置。设计任务和技术要求

设计任务

　　　本次毕业设计的主要内容有一下几个方面：

　　　1、送料机构的整体外形和尺寸设计。设计出输送机构的外形，确定夹紧机构的最小的外形尺寸，从而设计出整个送料机构；

　　　2、设计夹紧机构的结构，并对比各种方案，选择最优方案。夹紧机构能实现轴向径向移动，调节压料高度；

　　　3、输送带的设计。根据工件的形状、最小尺寸和喷涂速度设计出输送机构的结构；

　　　4、夹紧机构的强度设计。根据压紧部分的形状和尺寸，设计加强筋的大小，根据夹紧机构的安装位置确定加强筋的安装位置；

　　　设计送料机构的工作台。喷涂室在喷涂流水线上出现故障时要能够及时方便地撤出，因此要在车架底部安装车轮，而且在喷涂流水线上，喷涂室的入口高度要在一定范围内实现上下调整，所以车架上要设计一个能够实现上下移动的装置，从而使喷涂室能够实现上升和下降

技术要求

喷涂速度5~30m/min可调；

送料轨道长度范围1.6~2.0m高度与喷涂室配套；

喷涂工件为铝型材；

工件夹紧机构可调；

工件为长条形，工件最大尺寸：4000×200×200mm。

承载能力大、振动小、噪声低。　　　斗式提升机用来垂直提升经过破碎机的石灰石、煤、石膏、熟料、干粘土等块粒状物料以及生料、水泥、煤粉等粉状物料。根据料斗运行速度的快慢不同，斗式提升机可分为：离心式卸料、重力式卸料和混合式卸料等三种形式。离心式卸料的斗速较快，适用于输送粉状、粒状、小块状等磨琢性小的物料；重力式卸料的斗速较慢，适用于输送块状的，比重较大的，磨琢性大的物料，如石灰石、熟料等。斗式提升机的牵引构件有环链、板链和胶带等几种。环链的结构和制造比较简单，与料斗的连接也很牢固，输送磨琢性大的物料时，链条的磨损较小，但其自重较大。板链结构比较牢固，自重较轻，适用于提升量大的提升机，但铰接接头易被磨损，胶带的结构比较简单，但不适宜输送磨琢性大的物料。

　　　其中，板链斗式提升机又称PL型斗式提升机。板链斗式提升机密封性好，环境污染少。操作、维修方便、易损件少。 它使用成本低，由于节能和维修少，使用成本极低。

带式输送机

　　　带式输送机主要由两个端点滚筒及紧套其上的闭合输送带组成。带动输送带转动的滚筒称为驱动滚筒（传动滚筒）；另一个仅在于改变输送带运动方向的滚筒称为改向滚筒。驱动滚筒由电动机通过减速器驱动，输送带依靠驱动滚筒与输送带之间的摩擦力拖动。驱动滚筒一般都装在卸料端，以增大牵引力，有利于拖动。物料由喂料端喂入，落在转动的输送带上，依靠输送带摩擦带动运送袋卸料端卸出。

　　　带式输送机是煤矿最理想的高效连续运输设备，与其他运输设备（如机车类）相比，具有输送距离长、运量大、连续输送等优点，而且运行可靠，易于实现自动化和集中化控制，尤其对高产高效矿井，带式输送机已成为煤炭开采机电一体化技术与装备的关键设备。带式输送机主要特点是机身可以很方便的伸缩，设有储带仓，机尾可随采煤工作面的推进伸长或缩短，结构紧凑，可不设基础，直接在巷道底板上铺设，机架轻巧，拆装十分方便。当输送能力和运距较大时，可配中间驱动装置来满足要求。根据输送工艺的要求，可以单机输送，也可多机组合成水平或倾斜的运输系统来输送物料。

　　　带式输送机广泛地应用在冶金、煤炭、交通、水电、化工等部门，是因为它具有输送量大、结构简单、维修方便、成本低、通用性强等优点。带式输送机还应用于建材、电力、轻工、粮食、港口、船舶等部门。

参考文献

上海市标准化协会. 机械精度设计手册.中国标准出版社，1992

徐鸿本. 机床夹具设计手册.辽宁科学技术出版社，2003

苗磊，陶晓杰. 精密喷涂机的工作平台设计.电子测量与仪器学报，2009年增刊：132-135

成大先，机械设计手册.北京：化学工业出版社，2004；

机械设计手册编委会，机械设计手册（第四卷）.机械工业出版社，2005；

上海市标准化协会，机械精度设计手册.中国标准出版社，1992；

徐鸿本，机床夹具设计手册.辽宁科学技术出版社，2003；

王少怀，机械设计师手册（上册）.电子工业出版社，2006；

机械设计手册（第四版）第2卷；成大先编；北京；化学工业出版社，2002；

机床设计手册编写组，机床设计手册.北京：机械工业出版社，1986；

王启平，机床夹具设计.哈尔滨工业大学出版社，2005；

詹启贤，自动机械设计.北京：中国轻工业出版社，1994；

吕仲文，机械创新设计.北京：机械工业出版社，2004；

孟宪源，现代机构手册.北京：机械工业出版社，1994；

周明衡，联轴器选用手册.北京：化学工业出版社工业装备与信息工程出版中心，2001
