喷涂机漆料回收结构装置设计【带UG三维】【8张CAD图纸】【优秀】

喷涂机漆料回收结构装置设计

26页 10000字数+说明书+任务书+外文翻译+UG三维图+8张CAD图纸【详情如下】

UG三维图

任务书.doc

参考文献.doc

喷涂机漆料回收结构装置设计说明书 .doc

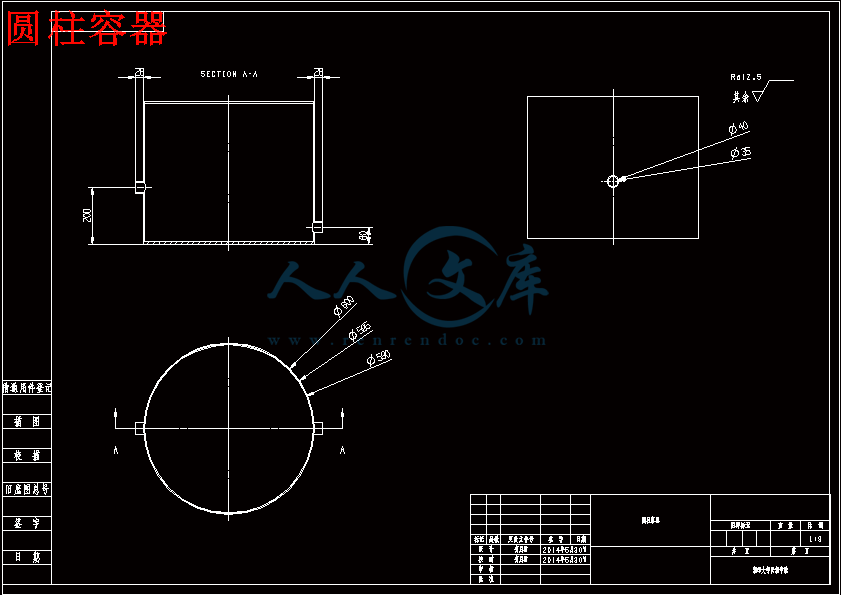

圆柱容器.dwg

圆柱容器盖.dwg

外文翻译--带式输送机及其牵引系统（中文部分）.doc

外文翻译--带式输送机及其牵引系统（英文部分）.pdf

封面.doc

工程图pdf

底座.dwg

总装配图A0.dwg

摘要.doc

方形容器.dwg

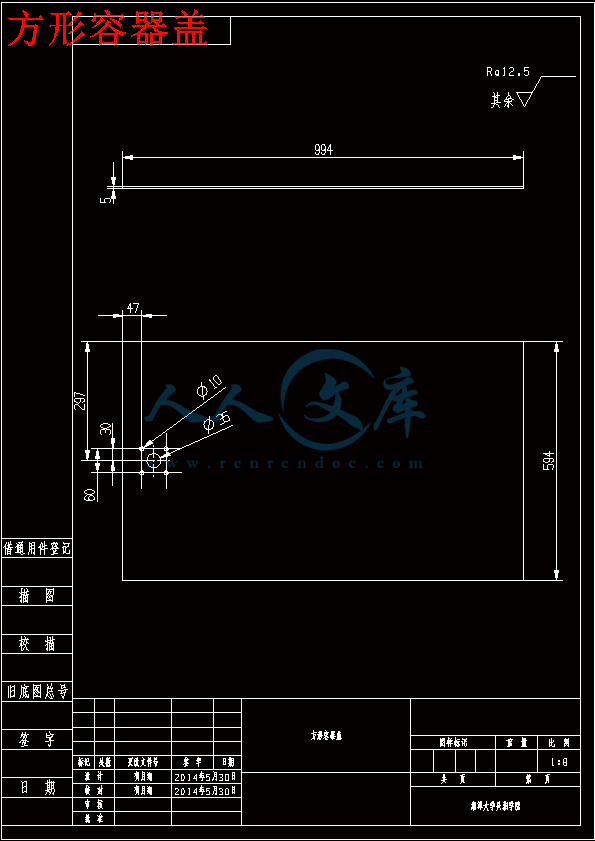

方形容器盖.dwg

目录.doc

螺旋片.dwg

评阅表.doc

连接管.dwg

鉴定意见表.doc

目录

绪论

1.1 漆雾捕获装置设计概论

1.1.1 设计任务

1.1.2 设计目的

1.1.3 设计需要达到的要求

1.2 漆雾捕获装置研究的现状以及创新

1.2.1 国内外研究现状

1.2.2 此次设计的创新

设计方案

2.1 漆雾捕获方法

2.1.1 目前常见的捕获方案

2.1.2 各方案的对比

2.1.3 本次设计使用方案的选取

2.2 所需原理

2.2.1 折流原理

2.2.2 离心分离原理

结构设计

3.1 零件设计以及方案对比

3.1.1 主捕获箱体设计

3.1.2 漆料回收容器设计

3.1.3 主回收容器盖设计

3.1.4 主副捕获箱体连接设计

3.1.5 副捕获箱体设计

3.1.6 副捕获箱体盖设计

3.1.7 螺旋片设计

3.1.8 挡板设计

3.1.9 底座设计

3.2 标准件选取

3.2.1 螺旋片与顶盖的连接

3.2.2 其他部分的连接

3.2.2 真空泵的选择

3.3 工作原理

3.4 装配图

总结

参考文献

摘要

 这次毕业设计的目的是对喷涂室中排出的油漆混合气体进行处理，油漆是一种有毒的化学物质，在喷涂过程中，很大一部分漆雾不能附着在工件上，而这部分油漆，呈雾状混合在喷涂室的空气中，直接排放到空气中对操作工人的身体危害很大，而且也非常污染环境。

 本设计油漆捕集由两部分组成：主捕集箱和副捕集箱。主捕集箱内安装有气流导向用的螺旋片，副捕集箱内装有三套复合式折流挡板，在副捕集箱尾部的过滤棉保持架内可安放过滤棉。混合漆雾从主捕集箱的进气口进入主箱后，顺着螺旋片沿外壁旋转，由于主捕集箱体为锥形，油漆将最大限度的被甩向侧壁，并沿壁流入主回收容器。一次处理过的混合气体将从螺旋片底部管道向上导入副捕集箱中。在副捕集箱内，与多块复合折流板发生折流效应，油漆将在复合挡板上析出，并顺壁流入箱底。经二次处理后的混合气体内还含有少量的油漆通过副捕集箱尾部的过滤棉后几乎可以去除。

关键词：漆雾   回收利用

Abstract

 The purpose of the graduation design is to deal with the paint mixing gas expel from spraying room .The paint is a toxic chemicals,but in spray process ,a large part of the paint can't be used fully,and this part of the paint is mixing in the gas ..If this mixed gas direct emissions into the air will be very harmful to the operate workers and it's a serious pollution to the environment.

The design of painting collection is composed of two parts: the main collecting box and an auxiliary collecting box. The main collection box is installed with a flow guiding with the spiral sheet, deputy collector box is provided with three sets of composite type baffle plate, in the collection box tail cotton filter holder can be placed filtering cotton. Mixed paint mist from the main collection box inlet into the main tank, along the spiral sheet along the outer wall rotation, because the main collecting box is conical, the paint will maximize is thrown to the side walls, and along the wall flow in the recovery container.  Before the gas mixture to be from the spiral piece bottom pipe upwards into the Deputy collector box. In the collecting box, and a plurality of compound baffle baffle effect occurs, paint in composite baffle on precipitation, and along the wall into the bottom. After two times of treatment in the mixed gas containing a small quantity of paint through the Deputy collector box end of the filtering cotton almost can be removed.

Keywords:Paint mist    Recycling

第一章

1.1 漆雾捕获装置设计概述

1.1.1 设计目的

   漆雾中的有机溶剂——— 苯、甲苯、二甲苯属强毒性溶剂, 作业时散发至车间空气中, 工人经呼吸道吸入后, 可引起急性和慢性中毒, 主要引起中枢神经系统及造血系统的损害, 短期吸入高浓度( 1 500 mg /m3 ) 的苯蒸气, 即可引起再生障碍性贫血; 经常吸入低浓度的苯蒸气, 也可引起恶心、呕吐、神智模糊等神经症状, 少数还可引起神经衰弱症候群。漆雾对作业工人的危害不容忽视, 企业需采取切实可行的喷漆废气治理措施, 减小污染物排放, 降低有毒有害物质对喷涂车间工人的健康危害。而且在喷涂作业时，油漆的附着率仅为30%~50%，其余很大一部分油漆呈雾状混在空气中，而这部分油漆是没有利用到的，在一方面来说，是对喷涂材料的浪费，若进行收集并回收利用，可以节省喷涂作业的成本。所以综上所述，本设计的主要目的是两个，第一是保护喷涂工人免受油漆的伤害。第二是为企业节约成本，达到更高的经济效益。　　　　

1.1.2 设计任务

　　　本次设计的任务是让我们综合运用我们所学的机械原理、机械设计、工程图学以及课余自学软件PROE完成漆雾捕集装置的三维造型设计。并利用互换性的相关知识，对各零件的装配关系进行设计。用空气动力学，解析几何进行必要的设计计算。

1.1.3 设计要求

1、回收容量不小于80升；

2、不允许油漆外泄；过滤器便于装拆；

3、整个回收装置能够灵活移动；回收装置内腔便于清洗；

4、装配图A0#1张、零件图总量不少于A0#1张；

5、编写设计计算说明书一份。

6、英文文献翻译，不少于3000Words。

1.2 漆雾捕获装置研究现状及创新

1.2.1 国内外的研究现状

　　　以下内容基于气液分离为参考概括：

　　　离心式分离器:1995年GLCC（图1.2.1a）被应用于多相流量计环，先用单相流计计算GLCC分离后的气体，然后再进行合并，解决了很多相流测量的难题。2002年曹学文在此基础上，研发了漩涡模型、入口分离模型、气泡及液滴轨迹等用来预测分离性能的模型，利用这些模型，管柱式漩涡离心分离器的技术也趋于成熟。　　　折流式分离器：气液混合体，冲上折流板后，液态由于密度较空气大，会由于惯性作用积聚在折流板上，经研究发现弧形叶片与折板形叶片的除雾效率相近，但在压降方面，弧形板比折板的压降小，故弧形叶片除雾器的综合性能比折板式除雾器要好。

　　　重力沉降式分离器：该技术由于研发较早，已基本成熟。当前研究的重点在于研制高效的内部填料提高其分离效率的效果。此类分离器的设计关键在于确定液滴的沉降速度，然后确定分离器的直径。螺旋片导流式气液分离器(CS)：1996年Franca等研发了螺旋片导流式气液旋流分离器（图1.2.1b），在井口就可以达到气液分离的效果，并且分离后的液体和气体都用不同管道输送，增加了采油回收率，多相流输送时的堵塞和沉积现象也得到了完美的解决。因而在气液分离、石油天然气开采中的油气，压缩空气的净化处理。特别是在偏远地区油井及远距离油气输送方面应用广泛。从涂装方面来说，由于我国工程机械涂装发展相比汽车行业晚了5-10年，一直没有形成独立的涂装体系；当国外工程机械行业公司进入后，促使工程机械涂装工艺设备上有了较大的发展，工程机械涂装发展到今天新的涂装体系已经基本形成。但是规格多、品种杂、重量大、体积大，而且不容产品生产特点和使用环境不同。对于含有油漆废气的处理技术并不完善，主要是采用湿式采集法。目前比较成熟的漆雾处理设备也比较多，例如：由梁桦机电设备研发生产的水帘喷漆房，利用风机和水来获取漆雾混合过滤净化。由供水装置、水膜、水吊装置、平面水吊混合装置、雾化混合装置、水箱捕集装置、滤筒捕集装置、滤网水吊混合装置、滤网过滤装置、气水分离装置、上水版捕集装置、风道等组成。在新型轴流风机吸力的作用下，含有漆雾的气体向处理机进风口方向流动，一部分漆雾直接接触到水膜板上被水膜吸附、也有一部分被水吊冲刷，其余未被水膜和水吊捕捉到的残余漆雾再通过处理机平面水吊混合、雾化混合、滤网捕集、水箱捕集、水吊混合、滤网过滤、气水分离、水板捕集分离后排出风道。再如由广东同盛环保科技有限公司研发生产的QW干式漆雾过滤装置，用干式过滤的方式处理漆雾，不使用水，无二次污染，广泛适用于家具制造，电器生产，五金加工有需喷漆的制造行业。1.2.2 本次设计的创新

　　　喷涂作业时，高浓度的油漆通过压缩空气从喷枪中高速喷出时，诱导周围的空气流动，漆雾无序发散，用敞开式集气罩来捕集漆雾是比较困难的，由于集气罩气流速度衰减快，抽风时需要很大的风量才能在罩口形成所需的最低控制风速，所以该设备动力消耗高、管道易磨损、磨擦阻力大，效果并不是很理想 为了更好的对漆雾进行处理，密闭小室作业似乎是很好的解决方法。现如今已经广泛应用的湿式喷漆室———水洗式漆雾捕获装置就是典型的小室作业。它的捕集率高，消防安全。但它的缺点是为除漆雾，耗水、耗化学药品（凝聚剂），近十倍的增加了废气物的排量，而且废弃物的处理费用高、压损大都不符合当今的节能减排、可持续发展的时代要求。随着新型的干式喷漆室的研发并投产应用，成为一项重大的革新。传统的干式捕集法是在气流通路中设置挡板，利用折流原理，油漆将大部分凝聚在挡板上，然后流回容器中，在捕集装置尾端设置过滤网，也可以起到将油漆从混合气体中过滤出来的作用。可是折流的效率毕竟不强，所以要达到标准的捕集效率，需要设置多块挡板，这样一来，捕集装置的体积会相对较大。为了让漆雾捕集的效率更高，本设计构想是，混合漆雾从主捕获箱的进气口进入主箱后，顺着螺旋片沿外壁旋转，由于主捕获箱体为锥形，故截面积由上到下会越来越小，气流流速也会越来越大，离心力也越来越大，油漆将最大限度的被甩向侧壁，并沿壁流入主回收容器。一次处理过的混合气体将从螺旋片底部管道向上导入副捕获箱中。在副捕获箱内，与多块复合折流板发生折流效应，油漆将在复合挡板上析出，并顺壁流入箱底。经二次处理后的混合气体内还含有少量的油漆，这部分油漆通过副捕获箱尾部的过滤棉后几乎可以去除。三次处理后的气体最终由真空泵从箱尾的出气口抽出实现对漆雾的捕获和废弃油漆的回收工作。

参考文献

[1]苗磊，陶晓杰. 精密喷涂机的工作平台设计[J].电子测量与仪器学报，2009年增刊：132-135

[2]蒋志强. 三工位全自动半钢子午线轮胎胎胚内喷涂机[J]. 轮胎工业，2009， 29：368-370

[3]沈慧平，蒋益新，宋瑞宏等. 物件内壁全自动喷涂机的设计与研制[J]. 机械设计；2009，26（2）：76-78

[4]陈明 喷漆废气治理技术方案  广州化工 2011年39卷第7期

[5]王锡春，李文刚.  喷漆室节能减排环保的新思路—由湿式漆雾捕集装置转换成干式或静电漆雾捕集装置. 现代涂料与涂装   2010年6月  第13卷第6期

[6]景雪丽.喷漆有机废气治理方法的选择和应用[J].航天工艺，1966(6):41-42.

[7]阎勇.喷烤漆行业有机废气治理技术[J]$.中国涂料，1999(1):34-38.

[8]刘志淑.汽车车身喷漆废气的排放分析及处理措施  [J].汽车研究与开发，2005(8)：40-44.
