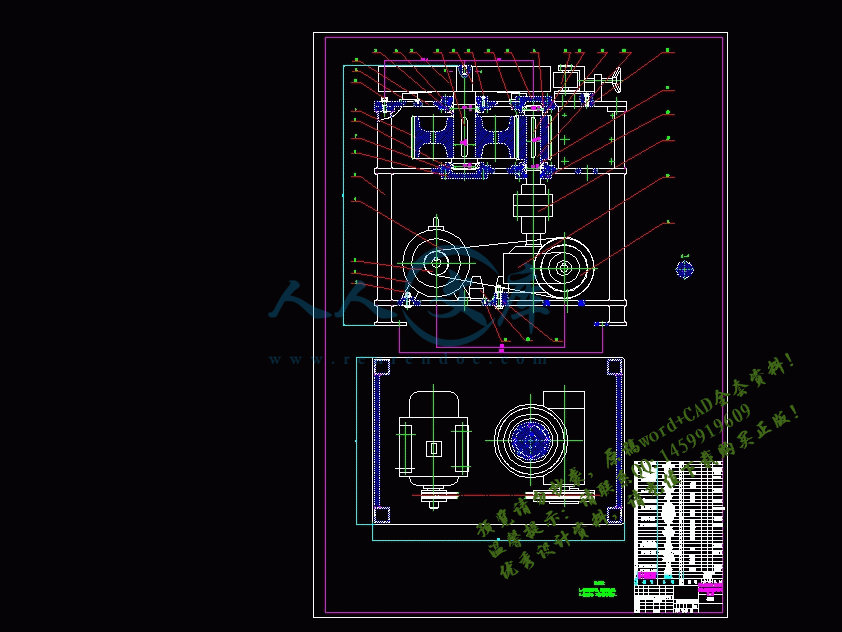

传动图.dwg

大轴.dwg

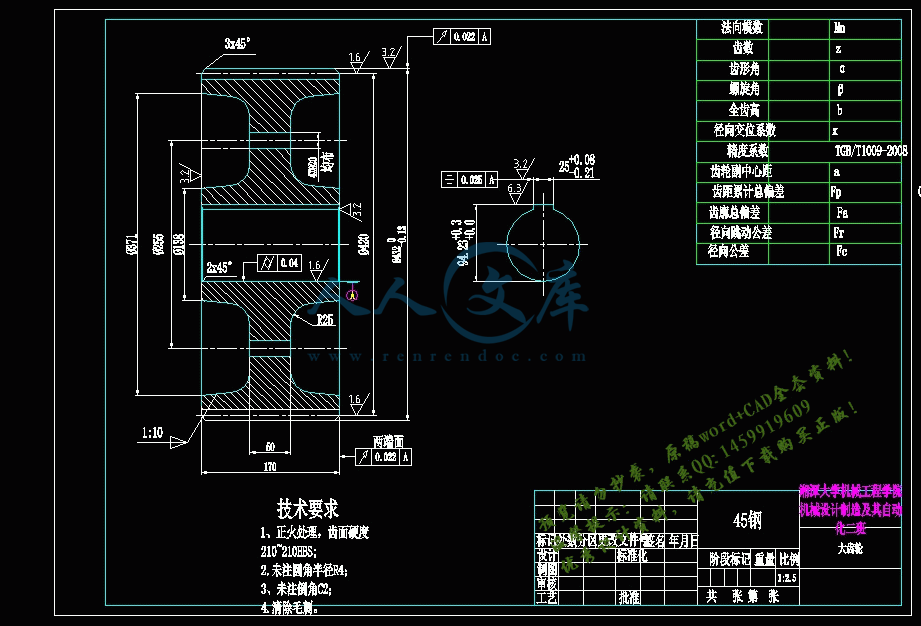

大齿轮.dwg

小轴.dwg

小齿轮模板.dwg

弯管机机构设计正文.doc

挡料架.dwg

盖板.dwg

摘要：2

第一章绪论4

1.1 课题的研究背景：4

1.2 课题的国内外研究现状6

1.3 课题设计的方向以及意义8

1.4 参考文献7

第二章总体设计方案的拟定8

2.1弯管机的基本原理与选择8

第三章机构设计11

3.1 工件的工艺分析11

3.2 弯曲力矩的计算11

3.3 选取电动机13

3.4机构传动比的计算与分配13

3.5 各级传动装置的转矩以及功率计算15

3.6 电动机与涡轮蜗杆减速器之间的传动带的计算选取15

3.7 蜗轮蜗杆减速箱的计算与择取16

3.8 联轴器的计算和择取17

3.9 轴承的选择17

3.10 轴的计算与设计及校核18

3.11 齿轮的设计与计算23

3.12 大小齿轴前后端盖及轴承座的结构设计26

3.13轴套的结构设计27

第四章挡料架以及盖板的设计31

4.1 盖板的结构设计及计算29

4.2弯管机整体结构的设计及其参数的计算30

4.3 挡料架结构设计32

第五章总结.37

参考文献39

弯管机的机构设计

摘要：

随着工业社会的发展，各式各样的家电，交通工具等工业产品得到了更大范围的普及，随着这些产品多样化的发展，相应的非标准零部件的需求也越来越大。弯管机作为一种针对管件成型而被设计制造的非标准设备，在以后的工业发展中的作用正在慢慢凸现出来。设计出符合不同作用需要同时维护方便，经济的弯管机显得更为重要。

弯管机的机构设计在整个弯管机的设计中举足轻重，本文将详细论述小型简易弯管机的机构设计过程，同时画出了必要的零部件图以及传动装配图。此弯管机采用滚弯式弯管原理，采用异步电机提供动力，同时配有蜗轮蜗杆减速器，足以满足小型作坊企业的生产需要。

关键词：弯管机，非标准设备，机构设计，滚弯式原理。

The Mechanism design of Pipe bending machine

Abstract：

With the development of industrial society,Every kind of home appliances, vehicles and other industrial products by the popularity of a wider range of.With the development of the diversified products,non standard parts corresponding demand is also growing.For pipe forming and design of non-standard equipment manufacturing as the pipe bending machine, in the future development of industry is slowly emerged.Design to meet the different needs and convenient maintenance, bender economy is more important.

Bender design in the design of consequence in the bending machine.In this paper, the design process in detail small simple bender mechanism.At the same time to draw the necessary spare parts diagram and transmission assembly drawing.This pipe bending machine with bending type bender principle, the use of asynchronous motor to provide power, at the same time with the worm gear reducer, enough to meet the need of the production of small workshops of enterprises.

Key word;Pipe bending machine ,Non standard equipment ,Mechanism design,Roll type principle.

第一章绪论

1.1课题的研究背景：

工业一直是衡量一个国家发展水平的重要依据，在以往，常常以钢材厂量多少作为衡量工业发展水平的标志，但是随着工业水平的发展，衡量工业发展水平的标准也越来越多。其中接机械工业的发展水平便是其中一条重要的标准。因为机械工业负担着为工业，农业等产业提供性能优异，操作安全的技术设备的重任，同时，机械工业的进步在很大程度上影响着一个国家的交通，国防，经济发展等重要方面，可以说机械工业担负着一个国家发展进步的脊梁作用。而在机械加工生产中，一部分设备的生产装配所需要的零件是可以直接订购的标准件，而另外一些则是需要专门设计和制造的非标准件。所以非标准件的设计制造关系到工业产品的生产效率以及生产质量。对于这样的非标准件，对于需求进行设计，更为重要的是如何进行加工。在机械工业中，专门用于生产非标准件的设备叫做非标设备。而在非标准件中，管材是应用的非常多的一种零件。例如汽车刹车的液压油管。由于汽车的刹车原理是两个刹车片通过液压油提供的压力加紧刹车盘，从而达到刹车的目的，所以液压油管的好坏决定了汽车制动距离的远近。不单单只限于汽车的液压油管，管件的应用十分广泛，包括汽车，锅炉的热导管，冰箱背后的输送管等等，所以管材成型的工艺要求十分重要。折弯机就是其中一种被广泛使用的用于管材弯曲塑性的非标准设备。不同类型的弯管机在广泛的工业加工中起到了举足轻重的作用。而在目前的弯管机市场里，绝大部分的弯管机都是数控液压弯管机，这种弯管机的体积较大，同时造价昂贵，维修不便。也有少部分的机械弯管机，但由于设备设计过于老旧原因，机械弯管机同样占地面积大(由于其夹紧装置的原因，机身长度一般子啊3.5~5m之间)，而且操作不方便。而在现实生活中，有很多小型企业或者家庭作坊需要一种价格便宜操作便捷的折弯机，能帮助他们完成一些简易管件的弯曲工艺。针对这样的市场需要，能否设计出满足简易加工需要的折弯机便是本课题的方向。

1.2 课题的国内外的研究现状

在我国，由于工业进程起步较慢，所以在折弯机的研究生产方面我国起步较晚。对于数控折弯机而言，第一台数控折弯机由武昌造船厂于1970年10月研制，这是我国自主研制的第一台数控弯管机，此后我国的数控折弯机发展迅速，仅仅在三年之后即1973年武昌造船厂又成功研制了SKWG-2型数控弯管机。此后，我国很多企业都逐步研究出具有自主知识产权的弯管机设备，其中比较具有代表性的企业有黄石锻压机床厂，济南铸造锻压机械研究所，上海冲剪机床厂等企业单位。其中黄石锻压机床股份有限公司和济南铸造锻压机械研究所联合先后完成了w67K一100/3000!w67K一100/3100!w67K一100/3200型数控三点板料折弯机。而在步入改革开放后生产力解放的大浪潮中，我国的数控机床技术逐渐开始成熟。目前我国许多大型企业都拥有了自动化程度很高的数控弯管机，这些高自动化，高作业精度的弯管机很大程度上提高了我国工业生产水平。同时，我国现在也是世界上主要的弯管机生产国，我国数控弯管机的产量一直能稳居世界前列。

但是我们在看到自己进步的同时也应当看到与其他西方国家的差距，早在上世纪七十年代，美国就已经研究出来了由计算机控制的数控弯管设备。这一里程碑一样的技术革新，极大的提高了当时美国工业的管件工艺水平，间接的促进了美国加工制造水平的又一次提高。而二十世纪八十年代，日本千代田工业株式会社在美国研究成果上更进一步，成功研制了M-1型管料测量机和EC、TC两种系列的数控弯管机。而在九十年代，随着数控技术的进一步发展，西方国家率先研制出了CNC弯管机，这又是一次里程碑式的革新。其中意大利ERCOLINA弯管机在世界范围内都是领先的水平。同时随着静液压传动技术以及气动控制的革新与使用，弯管机的工艺精度又达到了一个新的水平线。

参考文献

[1]. 徐灏，机械设计手册.第二版.北京：机械工业出版社，2001，9

[2]. 濮良贵、纪名刚，机械设计. 第七版.北京：高等教育出版社，2001，6

[3]. 罗圣国、李平林、张立乃，机械设计课程设计指导书. 第二版.北京：高等教育出版社，2001，4

[4]. 王光铨，机床电力拖动与控制.北京：机械工业出版社，2001，7

[5]. 曾纪进，自动弯管机与钢筋管曲机的改进.广州：轻工机械， 1998

[6]. 刘江南郭克希, 机械设计基础. 湖南大学出版社,2005

[7]. 梁景凯, 机电一体化技术与系统. 机械工业出版社,1999

[8]. 成大先. 机械设计图册(第5卷)[M].北京：化学工业出版社，2000

[9]. 李维荣.标准紧固件实用手册[M].北京：中国标准出版社，2001

[10]. 刘鸿文. 材料力学[M].北京：高等教育出版社，1992.9

[11]. 邹慧君. 机械原理课程设计手册[M].北京：高等教育出版社， 1998










内容简介：: 0湘潭大学湘潭大学毕业设计说明书毕业设计说明书题题目：目：弯管机机构设计弯管机机构设计学学院：院：机械工程学院机械工程学院专专业：业：机械设计制造及其自动化机械设计制造及其自动化学学号：号： 20105004212010500421 姓姓名：名：呙诗航呙诗航指导教师：指导教师：吴继春吴继春完成日期：完成日期： 20142014 年年 5 5 月月 2121 日日 0 目目录录摘要：.2第 1 章绪论.41.1 课题的研究背景：.4 1.2 课题的国内外研究现状.6 1.3 课题设计的方向以及意义.8 1.4 参考文献.7第二章总体设计方案的拟定.82.1 弯管机的基本原理与选择.8第三章机构设计.113.1 工件的工艺分析.113.2 弯曲力矩的计算.11 3.3 选取电动机.133.4 机构传动比的计算与分配.13 3.5 各级传动装置的转矩以及功率计算.153.6 电动机与涡轮蜗杆减速器之间的传动带的计算选取.153.7 蜗轮蜗杆减速箱的计算与择取.163.8 联轴器的计算和择取.173.9 轴承的选择.173.10 轴的计算与设计及校核.183.11 齿轮的设计与计算.233.12 大小齿轴前后端盖及轴承座的结构设计.263.13 轴套的结构设计.27第四章挡料架以及盖板的设计.314.1 盖板的结构设计及计算.294.2 弯管机整体结构的设计及其参数的计算.30 4.3 挡料架结构设计.32第五章总结.37参考文献.39附录 1 英文翻译译文.38附录 2 英文翻译原文.471弯管机的机构设计弯管机的机构设计摘要摘要：随着工业社会的发展，各式各样的家电，交通工具等工业产品得到了更大范围的普及，随着这些产品多样化的发展，相应的非标准零部件的需求也越来越大。弯管机作为一种针对管件成型而被设计制造的非标准设备，在以后的工业发展中的作用正在慢慢凸现出来。设计出符合不同作用需要同时维护方便，经济的弯管机显得更为重要。弯管机的机构设计在整个弯管机的设计中举足轻重，本文将详细论述小型简易弯管机的机构设计过程，同时画出了必要的零部件图以及传动装配图。此弯管机采用滚弯式弯管原理，采用异步电机提供动力，同时配有蜗轮蜗杆减速器，足以满足小型作坊企业的生产需要。关键词：关键词：弯管机，非标准设备，机构设计，滚弯式原理。2The Mechanism design of Pipe bending machineAbstract： With the development of industrial society,Every kind of home appliances, vehicles and other industrial products by the popularity of a wider range of.With the development of the diversified products,non standard parts corresponding demand is also growing.For pipe forming and design of non-standard equipment manufacturing as the pipe bending machine, in the future development of industry is slowly emerged.Design to meet the different needs and convenient maintenance, bender economy is more important. Bender design in the design of consequence in the bending machine.In this paper, the design process in detail small simple bender mechanism.At the same time to draw the necessary spare parts diagram and transmission assembly drawing.This pipe bending machine with bending type bender principle, the use of asynchronous motor to provide power, at the same time with the worm gear reducer, enough to meet the need of the production of small workshops of enterprises. Key word;Pipe bending machine ,Non standard equipment ,Mechanism design,Roll type principle.3第一章绪绪论论1.1课题的研究背景：课题的研究背景：工业一直是衡量一个国家发展水平的重要依据，在以往，常常以钢材厂量多少作为衡量工业发展水平的标志，但是随着工业水平的发展，衡量工业发展水平的标准也越来越多。其中接机械工业的发展水平便是其中一条重要的标准。因为机械工业负担着为工业，农业等产业提供性能优异，操作安全的技术设备的重任，同时，机械工业的进步在很大程度上影响着一个国家的交通，国防，经济发展等重要方面，可以说机械工业担负着一个国家发展进步的脊梁作用。而在机械加工生产中，一部分设备的生产装配所需要的零件是可以直接订购的标准件，而另外一些则是需要专门设计和制造的非标准件。所以非标准件的设计制造关系到工业产品的生产效率以及生产质量。对于这样的非标准件，对于需求进行设计，更为重要的是如何进行加工。在机械工业中，专门用于生产非标准件的设备叫做非标设备。而在非标准件中，管材是应用的非常多的一种零件。例如汽车刹车的液压油管。由于汽车的刹车原理是两个刹车片通过液压油提供的压力加紧刹车盘，从而达到刹车的目的，所以液压油管的好坏决定了汽车制动距离的远近。不单单只限于汽车的液压油管，管件的应用十分广泛，包括汽车，锅炉的热导管，冰箱背后的输送管等等，所以管材成型的工艺要求十分重要。折弯机就是其中一种被广泛使用的用于管材弯曲塑性的非标准设备。不同类型的弯管机在广泛的工业加工中起到了举足轻重的作用。而在目前的弯管机市场里，绝大部分的弯管机都是数控液压弯管机，这种弯管机的体积较大，同时造价昂贵，维修不便。也有少部分的机械弯管机，但由于设备设计过于老旧原因，机械弯管机同样占地面积大(由于其夹紧装置的原因，机身长度一般子啊3.55m 之间)，而且操作不方便。而在现实生活中，有很多小型企业或者家庭作坊需要一种价格便宜操作便捷的折弯机，能帮助他们完成一些简易管件的弯曲工艺。针对这样的市场需要，能否设计出满足简易加工需要的折弯机便是本课题的方向。41.21.2 课题的国内外的研究现状课题的国内外的研究现状在我国，由于工业进程起步较慢，所以在折弯机的研究生产方面我国起步较晚。对于数控折弯机而言，第一台数控折弯机由武昌造船厂于 1970 年 10 月研制，这是我国自主研制的第一台数控弯管机，此后我国的数控折弯机发展迅速，仅仅在三年之后即 1973 年武昌造船厂又成功研制了 SKWG-2 型数控弯管机。此后，我国很多企业都逐步研究出具有自主知识产权的弯管机设备，其中比较具有代表性的企业有黄石锻压机床厂，济南铸造锻压机械研究所，上海冲剪机床厂等企业单位。其中黄石锻压机床股份有限公司和济南铸造锻压机械研究所联合先后完成了 w67K 一100/3000!w67K 一 100/3100!w67K 一 100/3200 型数控三点板料折弯机。而在步入改革开放后生产力解放的大浪潮中，我国的数控机床技术逐渐开始成熟。目前我国许多大型企业都拥有了自动化程度很高的数控弯管机，这些高自动化，高作业精度的弯管机很大程度上提高了我国工业生产水平。同时，我国现在也是世界上主要的弯管机生产国，我国数控弯管机的产量一直能稳居世界前列。但是我们在看到自己进步的同时也应当看到与其他西方国家的差距，早在上世纪七十年代，美国就已经研究出来了由计算机控制的数控弯管设备。这一里程碑一样的技术革新，极大的提高了当时美国工业的管件工艺水平，间接的促进了美国加工制造水平的又一次提高。而二十世纪八十年代，日本千代田工业株式会社在美国研究成果上更进一步，成功研制了 M-1 型管料测量机和 EC、TC 两种系列的数控弯管机。而在九十年代，随着数控技术的进一步发展，西方国家率先研制出了 CNC 弯管机，这又是一次里程碑式的革新。其中意大利 ERCOLINA 弯管机在世界范围内都是领先的水平。同时随着静液压传动技术以及气动控制的革新与使用，弯管机的工艺精度又达到了一个新的水平线。5 图 1.1 手动弯管机图 1.2 CNC 弯管机61.31.3 课题设计的方向以及意义课题设计的方向以及意义在针对以上问题的思考中，我们发现其实这样的弯管机所生产出来的产品主要是用在一些家具器材的承重部件，以及一些液压机、发动机等机器上液压油输送管等，所以针对这些对于工艺精度要求不是太高的管件，从管件弯曲所需特性出发，设计出一种操作方便，基本上能完成一些常见小口径无缝钢管的弯曲作业的弯管机。同时相对于传统的弯管机对其性能进行优化，完成必要设计需要的同时减小机身体积，使其在能完成不同材质成分以及更多口径型号的无缝钢管作业要求的同时也能一定程度上降低了机器制造成本。而采用异步制动电机的设计也能在降低了电气操作复杂程度的同时，提高作业精度。在机身结构设计上，考虑到此类弯管机作业环境较为不规范，所以在机身设计上准备设计分层式结构，即采用盖板传动机构中板电机和减速器底板的模式，同时对于机身四面进行包裹。1.4 参考文献参考文献 1. 徐灏，机械设计手册.第二版.北京：机械工业出版社，2001，92. 濮良贵、纪名刚，机械设计. 第七版.北京：高等教育出版社，2001，6 3. 罗圣国、李平林、张立乃，机械设计课程设计指导书. 第二版.北京：高等教育出版社，2001，44. 王光铨，机床电力拖动与控制.北京：机械工业出版社，2001，75. 曾纪进，自动弯管机与钢筋管曲机的改进.广州：轻工机械， 19986. 刘江南郭克希, 机械设计基础. 湖南大学出版社,20057. 梁景凯, 机电一体化技术与系统. 机械工业出版社,1999 8. 成大先. 机械设计图册(第 5 卷)M.北京：化学工业出版社，2000 9. 东北工学院. 机械零件零件设计手册M.北京: 冶金工业出版社,197910. 李维荣.标准紧固件实用手册M.北京：中国标准出版社，200111. 刘鸿文. 材料力学M.北京：高等教育出版社，1992.912. 邹慧君. 机械原理课程设计手册M.北京：高等教育出版社， 19987第二章第二章总体设计方案的拟定总体设计方案的拟定2.12.1 弯管机的基本原理与选择弯管机的基本原理与选择图 2.1上图 2.1 为常见的弯管机的工作原理视图。工件通过夹紧装置进行固定，工具模转动带动工件进行弯曲运动，同时液压系统对工件进行压紧，定位销进行辅助定位，从而完成整个加工过程。而弯管机在完成一次弯管作业过程中，常见的弯曲工件的方式有很多，可以按照弯曲形式，弯曲工作温度，传动方式等等分类。其中按照弯曲形式可以分为，压弯式，滚弯式，挤压式和缠绕式。在此，主要列出两种不同弯曲形式的弯管机原理，即碾压式回弯的滚弯式（通过工具模提供弯矩，挡料轮抵消力矩的方式）以及拉拔缠绕式弯曲原理（即通过夹紧块将工件贴合在工具模上，然后在导向块的作用下进行弯曲作业）。下图 2.1.2 为滚弯式原理图图 2.1.3 为缠绕式原理图。 8 图 2.1.2 图 2.2 下就两种弯管原理的优缺点作简要分析：9两者的优点：滚弯式的弯管机可以用于圆管也可以完成方管作业，同时机构简单。而缠绕式弯管机则主要是用于方管，但是作业精度更佳。两者的缺点：滚弯式作业精度不足，但是缠绕式的结构复杂、维护不方便，同时造价较高。由于我们机构设计的目的在于应用在一些作坊以及小公司的简易零部件加工，同时考虑到设备维护难度以及工作环境要求，滚弯式设计更能节约成本，同时由于其结构简单，维护容易，故采用滚弯式。而滚弯式弯管机的主要加工步骤是： 1.先用夹紧块紧固钢管，同时保证预留出足够的直线长度以完成弯管工序。 2.启动机器，进行弯曲作业。3.完成弯曲作业后，松开夹持装置，拿下管件后并且复位模具。4.将管件平稳置放于检验夹具上，用标准件检查管形同时进行校正。5.重复进行以上操作，直到工件满足其工艺要求。10第三章机构设计 3.13.1 工件的工艺分析工件的工艺分析要完成机构设计，首先需要从工件本身工艺性质出发，从而设计出能完成加工工艺流程的工作机构。此弯管机工件原料采用无缝钢管，拟取材质为 10 号钢，该钢管外径为 d=30mm,管壁壁厚为 t=2mm 的管件作为目标管件进行工艺分析。管件在弯曲过程中，当弯曲变形程度过大时，弯曲弧的外管壁则会变薄，甚至发生断裂。而弧的内管壁则会变厚，可能会出现起皱。所以我们先考虑管件的加工特性。该管件在弯曲作业时所能承受的最小弯曲半径为 d*2=60mm,而在管件进行加工时，其加工的弯曲半径为 3.5 倍外径（因为其壁厚小于 0.02d).即为 30*3.5=105mm，所以此管件满足弯曲半径要求。下图 3.1 和 3.2 分别为该类型管件的加工弯曲半径示意图以及所能承受的最小弯曲半径示意图。图 3.1 加工弯曲半径图 3.2 最小弯曲半径注：在我们选择弯管工件时应当注意是否有该管件是否有裂纹，管壁不能外凸。3.2 弯曲力矩弯曲力矩的计算的计算现计算完成该类型的钢管所需提供的弯曲力矩拟设为钢管内径r 为管材弯曲时的弹性应力系数s 为管材弯曲时的屈服应力系数b 为管材的壁厚t 为中性层的弯曲半径（取=95）则此时弯管力矩公式可以表示成 238433bsr ttrM11 通过对管材弯曲时作业情况进行分析，我们不难发现，管材在越来越小的弯曲半径的情况下时，我们得提供的力矩是越来越大的，所以当管件用进行作最小半径业的时候，此时我们所需提供的力矩便是该管件所需的临界值。 =2079.46+322.39=2402.03 Nm 238*333*2*264*208*2*263*953M 3.33.3 选取电动机选取电动机通过查阅实际生产资料可知小型弯管机的弯管速度一般为 8r/min则 P=M*=2402.03*2012.29KW 602*8 即此弯管机工作时所需的功率为 2012.29 kw故所需电机的功率 P= 电122534P其中为 V 带传动效率；1 为蜗轮减速器的传动效率；2 为的传动效率；3齿式联轴器为一般圆柱齿轮效率；4 为滚子轴承的传动效率。5 查机械设计手册表 1-5 后可知取=0.96、=0.8、=0.99、=0.97、=0.98 则12345P=2840.99 KW298. 0*97. 0*99. 0*8 . 0*96. 029.2012由于在上述设计中，管件工艺分析时所采用的管件口径较小，然而在实际作业中，弯管机需要完成对不同型号管型的加工，所以在电机选取上应该选取功率更大的电机，以满足可能的需要。同时由于弯管机在整个工艺流程中，需要有自带的制动减速功能，就空间角度考虑，决定选用带有涡轮涡杆减速器的电机。但是此时电机正反交换的频率相对较大，所以所选择的电机转速不宜过大，以方便进行制动。现拟取电机的型号为 Y132S-6，其基本性能如表 3.1 表 3.1 电机 Y132S-6 的主要性能参数型号额定功率/kw堵转最大转达矩满载转速12/（N*M）转矩/(N*M)/（r/min）Y132S-632.02.2960 查阅机械设计手册表 12-3 可知 Y132S-6 电机的安装以及外形尺寸如下图 3.3 电机安装尺寸图表 3.2 Y132S-6 电机的安装尺寸型号ABCDEFABHKLY132S-62161409038801028013212475 3.43.4 机构传动比的计算与机构传动比的计算与分配分配由表 3.1 可知 Y132S-6 电机转速 N1=960r/min ，而在 2.3 中已拟定弯管机的弯管速度 N5 =8r/min故可得总传动比 =N1/N5=960/8=120i总查机械设计手册表 1-6 可知V 带动态的传动比的取值范围为 07,开式圆柱齿轮的传动比的范围为 08。拟取此电机的传带轮 V 带传动的传动比为 =2.5，取此时圆柱齿轮的传动比=3,则1i3i可得出蜗轮蜗杆减速器中的传动比为=16。2i3.53.5 各级传动装置的转矩以及功率计算各级传动装置的转矩以及功率计算为传动比；其中下标 1 为电机与涡轮高速轴间的传动比；下标 2 为涡轮高速i轴与涡轮低速轴间的传动比；下标 3 为涡轮低速轴与齿轮高速轴间的传动比：下标134 为齿轮高速轴与齿轮低速轴间的传动比。为传动效率；其中下标 1 为传动机与蜗杆高速轴之间 V 带的传动效率，取值为 0.96；下标 2 为蜗杆高速轴与蜗轮间的传动效率取值为 0.8；下标 3 为联轴器的传动效率取值为 0.99；下标 4 为小齿轮与大齿轮啮合之间的传动效率取值为 0.97。为输入功率；其中下标 1 为蜗轮蜗杆减速器蜗杆轴的输入效率；下标 2 为涡P轮蜗杆减速器涡轮轴的输出效率；下标 3 为小齿轮高速轴的输入效率；下标 4 为大齿轮低速轴的输入效率；下标 5 为工作台上工具模的输入功率。为轴的输入转矩；其中下标 0 为电机的输出转矩：下标 1 为蜗轮蜗杆减速器T蜗杆轴的输入转矩；下标 2 为涡轮蜗杆减速器涡轮轴的输出转矩；下标 3 为小齿轮高速轴的输入转矩；下标 4 为大齿轮低速轴的输入转矩；下标 5 为工作台上工具模的输入转矩。（1）下面进行各级装置 N 的计算弯矩由表 3.1 可知电动机的转速 N=960 r/min N1=960/2.5=384 r/min 其中 N1 为涡轮的高速轴的转速 1iNm N2=384/16=24 r/min 其中 N2 为涡轮的低速轴的转速21iN N3= N2=24r/min 其中 N3 为高速齿轮的转速（与低速轴啮合） N4=24/3=8r/min 其中 N4 为低速齿轮的转速32Ni N5= N4=10 r/min 其中 N5 为弯曲模的转速（与低速齿轮啮合）（2）下面进行各级装置 P 的计算由表 3.1 可知电动机 P=3KW则 P =P*=2.88KW 11 P =P1*= 2.304KW 22P =P2*=2.28KW33 P =*=2.21KW43P4 P =2.19KW55*4P14（3）下面进行各级装置的 T 的计算 =*=9550*= Nm 0T95500mPN396029.84 =* *=*2.5*0.96=71.61 Nm1T0T1i129.84 =*=71.61*16*0.8=916.68 Nm2T1T2i2 =*=916.68907.51 Nm3T2T3*0.99 =*=907.51=2668.37 Nm4T3T243i299. 0*3*3.6 电动机与涡轮蜗杆减速器之间的传动带的计算选取电动机与涡轮蜗杆减速器之间的传动带的计算选取在电动机和涡轮蜗杆减速器之间，我们需要选择皮带和一个带轮作为传动装置，而皮带的选取取决的电动机的参数，即功率和转速，根据表 2-1 可知，V 型 A 带较为合适。而 V 型 A 带的带轮直径范围71mm,现为方便加工计算，取定直径为100mm 的型号进行计算。现对其工作速度进行计算，从而校核其是否符合要求=5.02 1060*1000d n3.14*100*96060*1000 此时0163.5012015V 带的根数 z= 0LPPPK K带带取 00.97KW= P带=P带0.11KW 由机械设计表 8-2 选取 =K96. 0 =LK99. 0得 z=2.7930.970.11 *0.96*0.99取整后得 3z 3.7 蜗轮蜗杆减速箱的计算与蜗轮蜗杆减速箱的计算与择取择取在上述结构设计中，我们需要将涡轮和蜗杆的夹角设计成 90，即根据机械设计表 183 可知，我们可以选择单机蜗杆减速器，蜗杆在蜗轮侧面，蜗轮轴垂直布置。由 3.5 中所列计算可知 =825.01 Nm （涡轮低速轴）2T P1=2.88 KW （涡轮高速轴）由 3.4 中可知在涡轮蜗杆减速器中 =16 i而蜗轮蜗杆减速器中心距 32)(ZZKTaE即 a124.2mm （验算此数据可用）则根据中心距和传动比选择了下述蜗轮蜗杆减速器其主要性能参数如表表 3.3 蜗轮蜗杆减速器的主要参数16型号公称传动比转速中心距额定输入功率额定输出转矩CWS-12516750r/min125mm7.781KW1400 Nm3.8 联轴器的计算和择取联轴器的计算和择取完成蜗轮蜗杆减速器的选取后我们需要将蜗杆的输出轴和小齿轮的高速轴相连，此时我们需要设计一个联轴器。由 3.5 可知 T =907.51 Nm （小齿轮高速轴）3则涡轮轴的直径 d 30nPA其中 A =103126 P=2.304KW N=24r/min0而在上述计算中可以看到，我们需要其能承受的力矩比较大，而由机械设计表 8-7 可知弹性柱销联轴器满足设计要求。根据涡轮轴的直径，即此时涡轮轴的最小直径 d=54.9mm 选用 LX4 联轴器， LX4 联轴器 GB50142003155 1125584YBXJ DX 下表为联轴器的主要参数表 3.4 联轴器参数表型号许用转矩Nm许用转速r/min轴孔直径轴孔长度LX42500387042,48,50,55112843.9 轴承的选择轴承的选择由于工作时同时受有和的作用，因此不能选用弯管机轴承径向力轴向力。而在上述计算中可以看出，此机构的轴件工作时转速低，所受到的深沟滚子轴承作用力小。所以我们能选用。现拟定选用 32910 和 30213 二种圆锥圆锥滚子轴承17滚子轴承。其主要参数及基本尺寸如表 3.5 表 3.5 圆锥滚子轴承的主要参数型号小径外径厚度基本额定动载荷脂润滑下的极限转速3291050902073.2KN4300r/min302136512023102KN3200r/min3.10 轴的计算与设计及校核轴的计算与设计及校核轴径计算的初步取轴的为钢，进行调质处理。材料45 轴径3*PdAn其中P 为轴功率 2.56 KW传递的为转速 24r/minn轴的A 为许用所确定的，轴的切应力系数为 A=取值103126取 A=115拟定则 342.56115*24d mm54.54取 =4dmm5518则 352.41115*8d mm09.77取 =5dmm85 由于需进行轴向，故轴与相接处轴肩。半联轴器定位半联轴器需设计轴肩设计：的连接为，并且轴要短于 L，故半联轴器长度mm84L段长度轴段长度，轴径与直径相等，即。轴肩后拟定mm821L半联轴器mm551d 是齿轮段，取的总厚度为。链接的mm602d 故取轴承端盖mm42 由的装配与拆卸要求以及为了便于对于轴承进行润滑，拟取外端轴承端盖端盖面与左端面间的。轴承座要求起支撑，故取半联轴器mm102 L距离对轴承作用的壁厚为，取与齿轮间距为。取的宽厚为，轴承座mm25轴承座mm15齿轮mm175故左端需设计轴肩齿轮设计：因为与齿轮间距为同时与轴承间距，则轴肩轴承座mm15轴承座mm8轴肩的，且轴承的厚度为 17mm，而至左端的要长于mm23815长度为轴肩对象对应的厚度，取值，直径。轴承mm18mm60在轴和齿轮以及半联轴器之间的轴向定位均拟用平键联接。查阅机械设计手册表 4-1 可知当公称直径 d 的取值范围在 5865 时键的截面为 B（键宽）*h（键高）=18*11键槽的长度为 160mm，因为其加工使用键槽刀加工，并且为使与间的配合轴齿轮有较好的对中性，所以与轮毂的配合选为；公差轴齿轮公差n6/7H同上，因为与之间采用联接，取的尺寸为半联轴器轴平键平键，故的配合为。mm70mm10mm16半联轴器公差k6/7H又因为与滚动之间采用的的轴向，所以此处轴直径轴轴承过渡配合定位选用19的为，轴端倒角为。尺寸公差n6452轴的与载荷校核计算 31020.96TNm其中 = 352tTFd32*1020.96*10420N4861则 00tantan204861*coscos9.7nrtFFN1794 = 0*tan4861*tan9.7atFFN9 .830根据轴条件及尺寸，轴的跨距为，则由轴的、装配可知支承mm221a 弯矩扭矩图以及结构图中看出截面 C危险截面。现将计算的C 处的轴的可以属于出截面、的值如表 3.6HMVMM 表 3.6 界面 C 的系数表载荷水平面 H垂直面 V支反力 F=2430.5N =2430.5N1NHF2NHF=1005.7N =794 N1NVF2NVF弯矩 M=268570 N/mmHM=111129 N/mm =87734N/mm1VM2VM总弯矩=290653 N/mm =282536 N/mm1M2M扭矩 T=1 020 960N/mm3T20轴的:弯矩图图 3.4 弯矩图进行时，通常危险。则由校核只有的强度截面C= (2-16)2213caMTW2232906530.6*10209600.1*60pa39.31M已，并进行，可得因此钢选定轴的材料为45调质处理1pa60M21，故安全ca1故小轴的结构尺寸如图 3.5 图 3.5 小轴设计原理类同。故省略计算过程，出小轴应为轴。由于大轴的小轴在此类似推算也安全因为轴是与工作台相连，同时因为工作台在作业时要求平稳以保证作业精度，而从上可知此轴的转矩较大，故轴连接拟用连接。与工作台的矩形花键由有静联接 32 *10pmTpzhld现对进行计算。矩形花键设计查阅机械设计手册可知不均系数，现拟取载荷分配8 . 07 . 08 . 0则取花键齿数 z8花键工作高度 = h2Dd 68622hmm3 22 =齿的工作长度lmm80花键的平均直径 = md2Dd = = md68622mm60则 =56.77Mpa=100140Mpa p32*2657*100.75*8*3*80*65p故此安全矩形花键，为了在轴上，在钻螺纹，其M12-深同时紧固弯曲模从而轴端孔规格为30mm，轴的如下图主要尺寸图 3.6 大轴3.11 齿轮的齿轮的设计与计算设计与计算在此机构设计中，只有一对传动齿轮，且为了作业时工作台能保持平稳，以及考虑加工维护，故选用。由于的较低，故方便直齿齿轮传动弯管机工作速度7 级。：选用精度齿轮材料选择为小齿轮（），280HBS，为 45 钢（）r40C调质硬度为大齿轮调质240HBS，两者均为 40HBS硬度为材料硬度差23为齿面接触强度设计公式 213112.32*tEtdHK TZidi所取分别为其中系数值载荷系数tK3 . 1 =小齿轮传递的扭矩1Tm96.1020N 齿宽系数d1 =189.8MPa 材料的弹性系数EZ1/2MPa大齿轮的接触疲劳强度极限 =550Mpa；2 =600Mpa极限小齿轮的接触疲劳强度1将以上取值代人公式 13.9 mm1td 55mm 为了2*小齿轮直径为实现1td1d 因此取1tdmm140此时齿轮中心距 = 112tdai1401 32mm280 初步定amm280=1730，=初选 =23，=，则=69一般1z080151z0102zi1z m= = 则122 cosazz02*280cos 10236999. 5 取6m = 则12zz2 cosam02*280cos 1069 .9124 取12zz92= , 则按2zi1z可得1z232z69 = 则121cos2m zza09.70 = 则小齿轮1td1cosmzmm140 大齿轮2td2cosmzmm420 齿厚1dtbdmm1681402 . 1 取大齿轮厚2bmm170 则小齿轮厚取1bmm175,由 =*103 验算齿轮tF312tTd2*1020.96140N14571 合适 2AtK Fbmm/26.83Nmm/100N，大、的及其综上小齿轮结构设计尺寸如图图 3.7 大齿轮25 图 3.8 小齿轮3.123.12 大小齿轴前后端盖及轴承座的结构设计大小齿轴前后端盖及轴承座的结构设计由于轴的结构设计可知，其主要是靠钢板支撑，但是因为所选用来作为支撑作用的的厚度不能太大（所选钢板过厚则重量过大后支撑管设计困难，同时增钢板大了成本），同时所选用的轴承的厚度较大，所以通过用螺钉将轴承座紧固在钢板上，从而支撑起轴承，进而支撑轴。轴承的材质选用 45 号钢。这样的设计较传统设计降低了成本，同时安装方便，维修便捷。在螺钉选用上，因为其轴向力不大故采用四根 M10 内六角螺钉进行紧固。至于轴盖的设计，其参数与对应的轴相适配，材质同样选用 45 号钢。上述设计的简图与参数如下所示图 3.9 大轴前端盖图 3.10 大轴后端盖26 图 3.11 大轴承座图 3.12 小轴承座图 3.13 小轴后端盖图 3.14 小轴前端盖3.133.13 轴套的结构设计轴套的结构设计在此设计中，轴套的作用为对轴进行轴向定位，同时对轴以及轴承的配合起到保护的作用，查阅机械设计后可知的厚度是由所装配的圆锥滚子轴承的安轴套装尺寸所决定，即厚度 B=d -d ，由 3.3 的计算可知a1 高速轴的轴径 d =mm 且所选用的圆锥滚子轴承所对应的 d 取值范围为160a57mm-83mm 则此时拟取 B=6mm27而此时低速轴的轴径为 90mm 所选用的圆锥滚子轴承所对应的 d 取值范围为 74mm-a111mm 此时拟取 B=8mm 轴套采用调制后的 45 钢作为材料，下图为其尺寸参数图 3.15 大轴轴套尺寸图 3.16 小轴轴套尺寸28第第 4 4 章章挡料架以及盖板的设计挡料架以及盖板的设计4.14.1 盖板的结构设计及计算盖板的结构设计及计算因为我们需要将行程开关以及需要装配在盖板上，同时盖板需要打定挡料架位孔，所以盖板厚度取值为，盖板材质取综合性能优异的 45 号钢。而在整体20mm机构设计中，我们知道蜗轮蜗杆与电机以及两者间传动装置整体所占的决定了空间盖板的尺寸规格。表 4.1 盖板长度设计相关的技术参数电机与蜗轮蜗杆减速器的中心距电机安装地板的脚宽大飞轮分度圆直径壁至电机脚的空间长度壁到大飞轮的空间长度壁厚a=520mmL1=280mmd2=250mmL0=90mmL2=110mmB1=10mm 则其的计算为 =1004.6mm长度a d2/2 L1/2 L0 L2 2b1L 但是由于盖板本身的长度是要长于理论值，从而方便装配，则两边分别应该预留出 10mm此时盖板的长度取整计算为 L=1005+10*2=1025mm而盖板的宽度取决机构设计中横置的零件的尺寸，而在上述设计中，我们可以了解到，在传动机构中，横置零件尺寸最大的应为低速轴大齿轮。其宽度为。而为了安全角度考虑，我们应当在两侧到齿轮间预留出足够大的宽度，420mmd5 方便传动机构的装配。现拟取大齿轮到左边侧板的距离为，到右边侧板100mmB1 的距离为mm。则此时盖板的宽度160B2 680mm420160100d5B2B1B则盖板的规程参数为 20(mm)*1025*680h*L*B 29 下图为盖板的及设计简图，其中包括了预留出的需要装配零件的位置极其尺寸尺寸标注。图 4.1 盖板示意图4.24.2 弯管机整体结构的设计及其参数的计算弯管机整体结构的设计及其参数的计算完成了弯管机内部传动装置的主体设计后，我们需要对其进行固定，而对于这种小型非标机器，其内部零件的固定主要是机身设计。而在大部分此类小型加工机器的机身固定都是采用将裁剪后，采取的方式连接起来，从而完成一体钢板焊接式的机身构造从而进行内部零部件的。且为了保证弯管机在工作时候能保证稳支撑定，我们需要设计机器脚板，同时通过进行固定，从而保持其作业的时候地脚螺钉的稳定进而保证弯管精度。下先对脚板尺寸进行初步设计，初拟脚板尺寸（mm） 10*120*80h*L*B而脚板的材质我们一般选用常见的 45 号钢。完成脚板设计后，我们选择管材，而鉴于机身主体的设计形状，对机身进行支撑我们选择了 25 号作为，初拟其规格为mm方管钢支撑钢管4*60*60 地脚距离脚板的长度定为80mmh1 由于底板需要完成整个和电动机的承重任务吗，所以底板的蜗轮蜗杆减速器30厚度拟取为，材质还是采用比较常见的 45 号钢。20mm 底板设计完成后，中板的规格和底板保持一致。而在中板之上的是齿轮传动机构，同样的设计装配四根支撑钢管完成承载受力，尺寸和材质与上述保持一致。而盖板的尺寸设计与中板以及底板保持一致。但是不同于底板的设计的是，由于我们需要对机器进行不定时的检修和维护，所以盖板的固定方式应当采用可拆卸式的设计，所以采用螺钉对盖板与之间进行固定。同时，四根支撑管的管口用机身的小钢板进行焊接封口。20(mm)*80*80h*L*B 而在机身的四周，在中板和盖板之间，我们为了安全与机器寿命考虑，我们需要安装四块尺寸为的钢板进行固定密封。25(mm)*90*90h*L*B 而在中板和底板之间，考虑到承重因素，在机身两侧的分别装配两块承重钢板，其尺寸为。而剩下的两个面可以用铁丝网包住，从而保证20(mm)*540*487 h*L*B操作员的安全。下图为上述设计的简图31 图 4.2 弯管机机身示意图4.3 挡料架结构设计挡料架结构设计由于弯曲钢管时的有反作用力，仅仅依靠夹持装置对其反作用力进行抵销是远远不够的，所以我们需要设计挡料架来抵消此作用力，同时完成辅助定位的作用，保证弯管机的作业精度。在 2.1 的分析中我们比较后决定采用了的工作原理，而在这种弯管方滚弯式式的工作过程中，挡料轮与管件的较小，所以假如选用较硬的金属材质，容接触面易在短时间的接触内对管件造成损伤，故我们应当采用硬度较低的材质，又考虑到此弯管机面对的市场定位，故采用常见的H62 作为主体材质，同时拟定其尺寸黄铜32为。60mmH 100mmD接着我们用材质为 45 号钢的轴以及轴盖完成挡料轮的固定，其尺寸规格分别是D1=20mm 与 D*H=56*20（mm）。所选用的键也为 45 号钢，尺寸为。40mm*6*4h*L*B而此时我们选用的轴承需要承受重力和轴向力，所以选用圆锥滚子轴承。轴承代号为 30203。而对于轮架的设计，我们采用常见的 45 号钢，其尺寸参数为。轮架的锁紧采用，通过手轮进行固定锁紧螺纹100(mm)*84*80h*L*B自锁螺纹采用自锁螺纹。同时用一个轴和两个滚子轴承配合支撑滚轮，从而将其装配在轮架上，以减少滚动摩擦，提高工作精度。下表为挡料架的设计参数。表 4.2 挡料架参数表在弯管作业时，不同型号的管材所需相差较大，同时仅仅调整挡料轮弯曲半径架不能达到所需的弯曲半径，故为了增大挡料轮的弯曲半径范围，采用不定位式的当料架设计。则此时挡料架在工作平台上的调整范围可达到 100mm,同时挡料架自身的可调整范围为 50mm，足以完成所需要求。33其及结构设计如下图主要尺寸图 4.3 挡料架示意图34第五章第五章总结总结在本次毕业设计中，我受益匪浅，先做如下总结：从课题的选取到开题报告的编写，这期间的一个来月时间查找了很多资料，对于国内外机械工业发展的现状有了初步的认识。同时对于弯管机的发展历史以及在当前工业的地位有了基本的了解，加深了我对于机械工业的感官认识。而在接下来的工作原理的选择以及传动机构的设计中，再一次学习了机械设计的相关知识，虽然很多时候自己在零部件的设计上，特别是轴与齿轮等零部件的设计上得依靠书本上给的按部就班的去做，但是在这些计算过程中，再次学习到了一些基础材料原理。而在接下来的机身设计中，对于机械的整体设计的大局观又有了提高了，对于一台机器的设计构造有了更进一步的认知，不光是内部传动机构的设计还是机身本身的结构设计，对于每一步的设计都有更进一步的认知与思考。尽管本次设计在很多地方肯定有不足，同时这次设计的成果可能仅仅局限于理论上，将其应用到生活生产上可能还是不实际。但是这一次设计切实的整合了四年学到的关于机构设计的相关知识，并且培养自我思考的能力以及绘图能力。倘若在绘图布局以及表达方式上有错误，在设计说明上有遗漏，还请老师指正。最后，感谢吴继春老师对本次毕业设计的指导，同时也感谢四年来院里任课老师的教导，祝愿各位老师工作顺利！35参考文献参考文献1. 徐灏，机械设计手册.第二版.北京：机械工业出版社，2001，92. 濮良贵、纪名刚，机械设计. 第七版.北京：高等教育出版社，2001，63. 罗圣国、李平林、张立乃，机械设计课程设计指导书. 第二版.北京：高等教育出版社，2001，44. 王光铨，机床电力拖动与控制.北京：机械工业出版社，2001，75. 曾纪进，自动弯管机与钢筋管曲机的改进.广州：轻工机械， 19986. 刘江南郭克希, 机械设计基础. 湖南大学出版社,20057. 梁景凯, 机电一体化技术与系统. 机械工业出版社,1999 8. 成大先. 机械设计图册(第 5 卷)M.北京：化学工业出版社，2000 9. 李维荣.标准紧固件实用手册M.北京：中国标准出版社，200110. 刘鸿文. 材料力学M.北京：高等教育出版社，1992.911. 邹慧君. 机械原理课程设计手册M.北京：高等教育出版社， 199836附录 1. 英文文献翻译译文数控技术和装备发展趋势及对策数控技术和装备发展趋势及对策装备工业的技术水平和现代化程度决定着整个国民经济的水平和现代化程度，数控技术及装备是发展新兴高新技术产业和尖端工业（如信息技术及其产业、生物技术及其产业、航空、航天等国防工业产业）的使能技术和最基本的装备。马克思曾经说过“各种经济时代的区别，不在于生产什么，而在于怎样生产，用什么劳动资料生产”。制造技术和装备就是人类生产活动的最基本的生产资料，而数控技术又是当今先进制造技术和装备最为核心的技术。当今世界各国制造业广泛采用数控技术，以提高制造能力和水平，提高对动态多变市场的适应能力和竞争能力。此外，世界上各工业发达国家还将数控技术及数控装备列为国家的战略物资，不仅采取重大措施来发展自己的数控技术及其产业，而且在“高精尖”数控关键技术和装备方面对我国实行封锁和限制政策。总之，大力发展以数控技术为核心的先进制造技术已成为世界各发达国家加速经济发展、提高综合国力和国家地位的重要途径。数控技术是用数字信息对机械运动和工作过程进行控制的技术，数控装备是以数控技术为代表的新技术对传统制造产业和新兴制造业的渗透形成的机电一体化产品，即所谓的数字化装备，其技术范围覆盖很多领域：(1)机械制造技术；(2)信息处理、加工、传输技术；(3)自动控制技术；(4)伺服驱动技术；(5)传感器技术；(6)软件技术等。1. 数控技术的发展趋势数控技术的应用不但给传统制造业带来了革命性的变化，使制造业成为工业化的象征，而且随着数控技术的不断发展和应用领域的扩大，他对国计民生的一些重要行业（IT、汽车、轻工、医疗等）的发展起着越来越重要的作用，因为这些行业所需装备的数字化已是现代发展的大趋势。从目前世界上数控技术及其装备发展的趋势来看，其主要研究热点有以下几个方面14 。1.1 高速、高精加工技术及装备的新趋势效率、质量是先进制造技术的主体。高速、高精加工技术可极大地提高效率，提高产品的质量和档次，缩短生产周期和提高市场竞争能力。为此日本先端技术研究会将其列为 5 大现代制造技术之一，国际生产工程学会（CIRP）将其确定为 21世纪的中心研究方向之一。37 在轿车工业领域，年产 30 万辆的生产节拍是 40 秒/辆，而且多品种加工是轿车装备必须解决的重点问题之一；在航空和宇航工业领域，其加工的零部件多为薄壁和薄筋，刚度很差，材料为铝或铝合金，只有在高切削速度和切削力很小的情况下，才能对这些筋、壁进行加工。近来采用大型整体铝合金坯料“掏空”的方法来制造机翼、机身等大型零件来替代多个零件通过众多的铆钉、螺钉和其他联结方式拼装，使构件的强度、刚度和可靠性得到提高。这些都对加工装备提出了高速、高精和高柔性的要求。从 EMO2001 展会情况来看，高速加工中心进给速度可达 80m/min，甚至更高，空运行速度可达 100m/min 左右。目前世界上许多汽车厂，包括我国的上海通用汽车公司，已经采用以高速加工中心组成的生产线部分替代组合机床。美国CINCINNATI 公司的 HyperMach 机床进给速度最大达 60m/min，快速为 100m/min，加速度达 2g，主轴转速已达 60 000r/min。加工一个薄壁飞机零件，只用 30min，而同样的零件在一般高速铣床加工需 3h，在普通铣床加工需 8h；德国 DMG 公司的双主轴车床的主轴速度及加速度分别达 120000r/mm 和 1g。在加工精度方面，近 10 年来，普通级数控机床的加工精度已由 10m 提高到 5m，精密级加工中心则从 35m，提高到 11.5m，并且超精密加工精度已开始进入纳米级(0.01m)。在可靠性方面，国外数控装置的 MTBF 值已达 6 000h 以上，伺服系统的 MTBF 值达到 30000h 以上，表现出非常高的可靠性。为了实现高速、高精加工，与之配套的功能部件如电主轴、直线电机得到了快速的发展，应用领域进一步扩大。1.2 五轴联动加工和复合加工机床快速发展采用 5 轴联动对三维曲面零件的加工，可用刀具最佳几何形状进行切削，不仅光洁度高，而且效率也大幅度提高。一般认为，1 台 5 轴联动机床的效率可以等于2 台 3 轴联动机床，特别是使用立方氮化硼等超硬材料铣刀进行高速铣削淬硬钢零件时，5 轴联动加工可比 3 轴联动加工发挥更高的效益。但过去因 5 轴联动数控系统、主机结构复杂等原因，其价格要比 3 轴联动数控机床高出数倍，加之编程技术难度较大，制约了 5 轴联动机床的发展。当前由于电主轴的出现，使得实现 5 轴联动加工的复合主轴头结构大为简化，其制造难度和成本大幅度降低，数控系统的价格差距缩小。因此促进了复合主轴头类型 5 轴联动机床和复合加工机床（含 5 面加工机床）的发展。38在 EMO2001 展会上，新日本工机的 5 面加工机床采用复合主轴头，可实现 4 个垂直平面的加工和任意角度的加工，使得 5 面加工和 5 轴加工可在同一台机床上实现，还可实现倾斜面和倒锥孔的加工。德国 DMG 公司展出 DMUVoution 系列加工中心，可在一次装夹下实现 5 面加工和 5 轴联动加工，可由 CNC 系统控制或 CAD/CAM直接或间接控制。1.3 智能化、开放式、网络化成为当代数控系统发展的主要趋势 21 世纪的数控装备将是具有一定智能化的系统，智能化的内容包括在数控系统中的各个方面：为追求加工效率和加工质量方面的智能化，如加工过程的自适应控制，工艺参数自动生成；为提高驱动性能及使用连接方便的智能化，如前馈控制、电机参数的自适应运算、自动识别负载自动选定模型、自整定等；简化编程、简化操作方面的智能化，如智能化的自动编程、智能化的人机界面等；还有智能诊断、智能监控方面的内容、方便系统的诊断及维修等。为解决传统的数控系统封闭性和数控应用软件的产业化生产存在的问题。目前许多国家对开放式数控系统进行研究，如美国的 NGC(The Next Generation Work-Station/Machine Control)、欧共体的 OSACA(Open System Architecture for Control within Automation Systems)、日本的 OSEC(Open System Environment for Controller)，中国的 ONC(Open Numerical Control System)等。数控系统开放化已经成为数控系统的未来之路。所谓开放式数控系统就是数控系统的开发可以在统一的运行平台上，面向机床厂家和最终用户，通过改变、增加或剪裁结构对象（数控功能），形成系列化，并可方便地将用户的特殊应用和技术诀窍集成到控制系统中，快速实现不同品种、不同档次的开放式数控系统，形成具有鲜明个性的名牌产品。目前开放式数控系统的体系结构规范、通信规范、配置规范、运行平台、数控系统功能库以及数控系统功能软件开发工具等是当前研究的核心。网络化数控装备是近两年国际著名机床博览会的一个新亮点。数控装备的网络化将极大地满足生产线、制造系统、制造企业对信息集成的需求，也是实现新的制造模式如敏捷制造、虚拟企业、全球制造的基础单元。国内外一些著名数控机床和数控系统制造公司都在近两年推出了相关的新概念和样机，如在 EMO2001 展中，日本山崎马扎克（Mazak)公司展出的“CyberProduction Center”（智能生产控制中心，简称 CPC)；日本大隈（Okuma）机床公司展出“IT plaza”（信息技术广场，简称 IT39广场)；德国西门子(Siemens)公司展出的 Open Manufacturing Environment（开放制造环境，简称 OME）等，反映了数控机床加工向网络化方向发展的趋势。1.4 重视新技术标准、规范的建立1.4.1 关于数控系统设计开发规范如前所述，开放式数控系统有更好的通用性、柔性、适应性、扩展性，美国、欧共体和日本等国纷纷实施战略发展计划，并进行开放式体系结构数控系统规范(OMAC、OSACA、OSEC)的研究和制定，世界 3 个最大的经济体在短期内进行了几乎相同的科学计划和规范的制定，预示了数控技术的一个新的变革时期的来临。我国在 2000 年也开始进行中国的 ONC 数控系统的规范框架的研究和制定。1.4.2 关于数控标准数控标准是制造业信息化发展的一种趋势。数控技术诞生后的 50 年间的信息交换都是基于 ISO6983 标准，即采用 G，M 代码描述如何（how）加工，其本质特征是面向加工过程，显然，他已越来越不能满足现代数控技术高速发展的需要。为此，国际上正在研究和制定一种新的 CNC 系统标准 ISO14649（STEPNC)，其目的是提供一种不依赖于具体系统的中性机制，能够描述产品整个生命周期内的统一数据模型，从而实现整个制造过程，乃至各个工业领域产品信息的标准化。STEP-NC 的出现可能是数控技术领域的一次革命，对于数控技术的发展乃至整个制造业，将产生深远的影响。首先，STEP-NC 提出一种崭新的制造理念，传统的制造理念中，NC 加工程序都集中在单个计算机上。而在新标准下，NC 程序可以分散在互联网上，这正是数控技术开放式、网络化发展的方向。其次，STEP-NC 数控系统还可大大减少加工图纸（约 75）、加工程序编制时间（约 35）和加工时间（约50）。目前，欧美国家非常重视 STEP-NC 的研究，欧洲发起了 STEP-NC 的 IMS 计划(1999.1.12001.12.31)。参加这项计划的有来自欧洲和日本的 20 个CAD/CAM/CAPP/CNC 用户、厂商和学术机构。美国的 STEP Tools 公司是全球范围内制造业数据交换软件的开发者，他已经开发了用作数控机床加工信息交换的超级模型(Super Model)，其目标是用统一的规范描述所有加工过程。目前这种新的数据交换格式已经在配备了 SIEMENS、FIDIA 以及欧洲 OSACA-NC 数控系统的原型样机上进行了验证。402. 对我国数控技术及其产业发展的基本估计我国数控技术起步于 1958 年，近 50 年的发展历程大致可分为 3 个阶段：第一阶段从 1958 年到 1979 年，即封闭式发展阶段。在此阶段，由于国外的技术封锁和我国的基础条件的限制，数控技术的发展较为缓慢。第二阶段是在国家的“六五”、“七五”期间以及“八五”的前期，即引进技术，消化吸收，初步建立起国产化体系阶段。在此阶段，由于改革开放和国家的重视，以及研究开发环境和国际环境的改善，我国数控技术的研究、开发以及在产品的国产化方面都取得了长足的进步。第三阶段是在国家的“八五”的后期和“九五”期间，即实施产业化的研究，进入市场竞争阶段。在此阶段，我国国产数控装备的产业化取得了实质性进步。在“九五”末期，国产数控机床的国内市场占有率达 50，配国产数控系统（普及型）也达到了 10。纵观我国数控技术近 50 年的发展历程，特别是经过 4 个 5 年计划的攻关，总体来看取得了以下成绩。（1）奠定了数控技术发展的基础，基本掌握了现代数控技术。我国现在已基本掌握了从数控系统、伺服驱动、数控主机、专机及其配套件的基础技术，其中大部分技术已具备进行商品化开发的基础，部分技术已商品化、产业化。（2）初步形成了数控产业基地。在攻关成果和部分技术商品化的基础上，建立了诸如华中数控、航天数控等具有批量生产能力的数控系统生产厂。兰州电机厂、华中数控等一批伺服系统和伺服电机生产厂以及北京第一机床厂、济南第一机床厂等若干数控主机生产厂。这些生产厂基本形成了我国的数控产业基地。（3）建立了一支数控研究、开发、管理人才的基本队伍。虽然在数控技术的研究开发以及产业化方面取得了长足的进步，但我们也要清醒地认识到，我国高端数控技术的研究开发，尤其是在产业化方面的技术水平现状与我国的现实需求还有较大的差距。虽然从纵向看我国的发展速度很快，但横向比（与国外对比）不仅技术水平有差距，在某些方面发展速度也有差距，即一些高精尖的数控装备的技术水平差距有扩大趋势。从国际上来看，对我国数控技术水平和产业化水平估计大致如下。（1）技术水平上，与国外先进水平大约落后 1015 年，在高精尖技术方面则更大。（2）产业化水平上，市场占有率低，品种覆盖率小，还没有形成规模生产；功能41部件专业化生产水平及成套能力较低；外观质量相对差；可靠性不高，商品化程度不足；国产数控系统尚未建立自己的品牌效应，用户信心不足。（3）可持续发展的能力上，对竞争前数控技术的研究开发、工程化能力较弱；数控技术应用领域拓展力度不强；相关标准规范的研究、制定滞后。分析存在上述差距的主要原因有以下几个方面。（1）认识方面。对国产数控产业进程艰巨性、复杂性和长期性的特点认识不足；对市场的不规范、国外的封锁加扼杀、体制等困难估计不足；对我国数控技术应用水平及能力分析不够。（2）体系方面。从技术的角度关注数控产业化问题的时候多，从系统的、产业链的角度综合考虑数控产业化问题的时候少；没有建立完整的高质量的配套体系、完善的培训、服务网络等支撑体系。（3）机制方面。不良机制造成人才流失，又制约了技术及技术路线创新、产品创新，且制约了规划的有效实施，往往规划理想，实施困难。（4）技术方面。企业在技术方面自主创新能力不强，核心技术的工程化能力不强。机床标准落后，水平较低，数控系统新标准研究不够。3. 对我国数控技术和产业化发展的战略思考3.1 战略考虑我国是制造大国，在世界产业转移中要尽量接受前端而不是后端的转移，即要掌握先进制造核心技术，否则在新一轮国际产业结构调整中，我国制造业将进一步“空芯”。我们以资源、环境、市场为代价，交换得到的可能仅仅是世界新经济格局中的国际“加工中心”和“组装中心”，而非掌握核心技术的制造中心的地位，这样将会严重影响我国现代制造业的发展进程。我们应站在国家安全战略的高度来重视数控技术和产业问题，首先从社会安全看，因为制造业是我国就业人口最多的行业，制造业发展不仅可提高人民的生活水平，而且还可缓解我国就业的压力，保障社会的稳定；其次从国防安全看，西方发达国家把高精尖数控产品都列为国家的战略物质，对我国实现禁运和限制， “东芝事件”和“考克斯报告”就是最好的例证。3.2 发展策略从我国基本国情的角度出发，以国家的战略需求和国民经济的市场需求为导向，42以提高我国制造装备业综合竞争能力和产业化水平为目标，用系统的方法，选择能够主导 21 世纪初期我国制造装备业发展升级的关键技术以及支持产业化发展的支撑技术、配套技术作为研究开发的内容，实现制造装备业的跨跃式发展。强调市场需求为导向，即以数控终端产品为主，以整机（如量大面广的数控车床、铣床、高速高精高性能数控机床、典型数字化机械、重点行业关键设备等）带动数控产业的发展。重点解决数控系统和相关功能部件（数字化伺服系统与电机、高速电主轴系统和新型装备的附件等）的可靠性和生产规模问题。没有规模就不会有高可靠性的产品；没有规模就不会有价格低廉而富有竞争力的产品；当然，没有规模中国的数控装备最终难以有出头之日。在高精尖装备研发方面，要强调产、学、研以及最终用户的紧密结合，以“做得出、用得上、卖得掉”为目标，按国家意志实施攻关，以解决国家之急需。在竞争前数控技术方面，强调创新，强调研究开发具有自主知识产权的技术和产品，为我国数控产业、装备制造业乃至整个制造业的可持续发展奠定基础。43附录 2：英文文献原文Numerical control technology and equipping development trend and countermeasure Equip the engineering level, level of determining the whole national economy of the modernized degree and modernized degree of industry, numerical control technology is it develop new developing new high-tech industry and most advanced industry to equip (such as information technology and his industry, biotechnology and his industry, aviation, spaceflight, etc. national defense industry) last technology and getting more basic most equipment. Marx has ever said the differences of different economic times, do not lie in what is produced, and lie in how to produce, produce with some means of labor . Manufacturing technology and equipping the most basic means of production that are that the mankind produced the activity, and numerical control technology is nowadays advanced manufacturing technology and equips the most central technology. Nowadays the manufacturing industry all around the world adopts numerical control technology extensively, in order to improve manufacturing capacity and level, improve the adaptive capacity and competitive power to the changeable market of the trends. In addition every industrially developed country in the world also classifies the technology and numerical control equipment of numerical control as the strategic materials of the country, not merely take the great measure to develop ones own numerical control technology and industry, and implement blockading and restrictive policy to our country in view of high-grade, precision and advanced key technology of numerical control and equipping. In a word, develop the advanced manufacturing technology taking numerical control technology as the core and already become every world developed country and accelerate economic development in a more cost-effective manner, important way to improve the overall national strength and national position. Numerical control technology is the technology controlled to mechanical movement and working course with digital information, integrated products of electromechanics that the numerical control equipment is the new technology represented by numerical control technology forms to the manufacture industry of the tradition and infiltration of the new developing manufacturing industry, namely the so-called digitization is equipped, its technological range covers a lot of fields: (1)Mechanical manufacturing technology; (2)Information processing, processing, transmission technology; (3)Automatic control technology; (4)Servo drive technology; (5)Technology of the sensor; (6)Software engineering ,etc. Development trend of a numerical control technology44The application of numerical control technology has not only brought the revolutionary change to manufacturing industry of the tradition, make the manufacturing industry become the industrialized symbol , and with the constant development of numerical control technology and enlargement of the application, the development of some important trades (IT , automobile , light industry , medical treatment ,etc. ) to the national economy and the peoples livelihood of his plays a more and more important role, because the digitization that these trades needed to equip has already been the main trend of modern development. Numerical control technology in the world at present and equipping the development trend to see, there is the following several respect 1- in its main research focus. 1 A high-speed, high finish machining technology and new trend equipped The efficiency, quality are subjavanufacturing technology. High-speed, high finish machining technology can raise the efficiency greatly , improve the quality and grade of the products, shorten production cycle and improve the market competitive power. Japan carries the technological research association first to classify it as one of the 5 great modern manufacturing technologies for this, learn (CIRP) to confirm it as the centre in the 21st century and study one of the directions in international production engineering. In the field of car industry, produce one second when beat such as production of 300,000 / vehicle per year, and many variety process it is car that equip key problem that must be solved one of; In the fields of aviation and aerospace industry, spare parts of its processing are mostly the thin wall and thin muscle, rigidity is very bad, the material is aluminium or aluminium alloy, only in a situation that cut the speed and cut strength very small high, could process these muscles, walls. Adopt large-scale whole aluminium alloy method that blank pay empty make the wing recently, such large-scale parts as the fuselage ,etc. come to substitute a lot of parts to assemble through numerous rivet , screw and other connection way, make the intensity , rigidity and dependability of the component improved. All these, to processing and equipping the demand which has proposed high-speed, high precise and high flexibility. According to EMO2001 exhibition situation, high-speed machining center is it give speed can reach 80m/min is even high , air transport competent speed can up to 100m/min to be about to enter. A lot of automobile factories in the world at present, including Shanghai General Motors Corporation of our country, have already adopted and substituted and made the lathe up with the production line part that the high-speed machining center makes up. HyperMach lathe of U.S.A. CINCINNATI Company enters 45to nearly biggest 60m/min of speed, it is 100m/min to be fast, the acceleration reaches 2g, the rotational speed of the main shaft has already reached 60 000r/min. Processing a thin wall of plane parts, spend 30min only, and same part general at a high speed milling machine process and take 3h, the ordinary milling machine is being processed to need 8h; The speed and acceleration of main shaft of dual main shaft lathes of Germany DMG Company are up to 120000r/mm and 1g. In machining accuracy, the past 10 years, ordinary progression accuse of machining accuracy of lathe bring 5m up to from 10m already, accurate grades of machining center from 35m, rise to 11.5m, and ultraprecision machining accuracy is it enter nanometer grade to begin already (0.01m). In dependability, MTBF value of the foreign numerical control device has already reached above 6 000h, MTBF value of the servo system reaches above 30000h, demonstrate very high dependability . In order to realize high-speed, high finish machining, if the part of function related to it is electric main shaft, straight line electrical machinery get fast development, the application is expanded further . 1.2 Link and process and compound to process the fast development of the lathe in 5 axes Adopt 5 axles to link the processing of the three-dimensional curved surface part, can cut with the best geometry form of the cutter , not only highly polished, but also efficiency improves by a large margin . It is generally acknowledged, the efficiency of an 5 axle gear beds can equal 2 3 axle gear beds, is it wait for to use the cubic nitrogen boron the milling cutter of ultra hard material is milled and pared at a high speed while quenching the hard steel part, 5 axles link and process 3 constant axles to link and process and give play to higher benefit. Because such reasons as complicated that 5 axles link the numerical control system , host computer structure that but go over, it is several times higher that its price links the numerical control lathe than 3 axles , in addition the technological degree of difficulty of programming is relatively great, have restricted the development of 5 axle gear beds. At present because of electric appearance of main shaft, is it realize 5 axle complex main shaft hair structure processed to link greatly simplify to make, it makes degree of difficulty and reducing by a large margin of the cost, the price disparity of the numerical control system shrinks. So promoted 5 axle gear beds of head of complex main shaft and compound to process the development of the lathe (process the lathe including 5). At EMO2001 exhibition, new Japanese 5 of worker machine process lathe adopt complex main shaft hair, can realize the processing of 4 vertical planes and processing of the wanton angle, make 5 times process and 5 axles are processed and can be realized on the same lathe, can also realize the inclined 46plane and pour the processing of the hole of awls. Germany DMG Company exhibits the DMUVoution series machining center, but put and insert and put processing and 5 axles 5 times to link and process in once, can be controlled by CNC system or CAD/CAM is controlled directly or indirectly. 1.3 Become the main trend of systematic development of contemporary numerical control intelligently, openly, networkedly.The numerical control equipment in the 21st century will be sure the intelligent system, the intelligent content includes all respects in the numerical control system: It is intelligent in order to pursue the efficiency of processing and process quality, control such as the self-adaptation of the processing course, the craft parameter is produced automatically; Join the convenient one in order to improve the performance of urging and use intelligently, if feedforward control , adaptive operation , electrical machinery of parameter , discern load select models , since exactly makes etc. automatically; The ones that simplified programming , simplified operating aspect are intelligent, for instance intelligent automatic programming , intelligent man-machine interface ,etc.; There are content of intelligence diagnose , intelligent monitoring , diagnosis convenient to be systematic and maintaining ,etc.Produce the existing problem for the industrialization of solving the traditional numerical control system sealing and numerical control application software. A lot of countries carry on research to the open numerical control system at present, such as NGC of U.S.A. (The Next Generation Work-Station/Machine Control), OSACA of European Community (Open System Architecture for Control within Automation Systems), OSEC (Open System Environment for Controller) of Japan, ONC (Open Numerical Control System) of China, etc. The numerical control system melts to become the future way of the numerical control system open. The so-called open numerical control system is the development of the numerical control system can be on unified operation platform, face the lathe producer and end user, through changing, increasing or cutting out the structure target(numerical control function), form the serration, and can use users specially conveniently and the technical know-how is integrated in the control system, realize the open numerical control system of different variety , different grade fast, form leading brand products with distinct distinction. System structure norm of the open numerical control system at present, communication norm , disposing norm , operation platform , numerical control systematic function storehouse and numerical control systematic function software development ,etc. are the core of present research. The networked numerical control equipment is a new light spot of the fair of the internationally famous lathe in the past two years. Meeting production line , manufacture system , demand for the information 47integration of manufacturing company networkedly greatly of numerical control equipment, realize new manufacture mode such as quick make , fictitious enterprise , basic Entrance that the whole world make too. Some domestic and international famous numerical control lathes and systematic manufacturing companies of numerical control have all introduced relevant new concepts and protons of a machine in the past two years, if in EMO2001 exhibition, Cyber Production Center that the company exhibits of mountain rugged campstool gram in Japan (Mazak) (intellectual central production control unit, abbreviated as CPC); The lathe company of Japanese big Wei (Okuma ) exhibits IT plaza (the information technology square , is abbreviated as IT square ); Open Manufacturing Environment that the company exhibits of German Siemens (Siemens ) (open the manufacturing environment, abbreviated as OME),etc., have reflected numerical control machine tooling to the development trend of networked direction. 1.4 Pay attention to the new technical standard, normal setting-up1.4.1 Design the norm of developing about the numerical control system As noted previously, there are better common ability, flexibility, adaptability, expanding in the open numerical control system, such countries as U.S.A. ,European Community and Japan ,etc. implement the strategic development plan one after another , carry on the research and formulation of the systematic norm (OMAC , OSACA , OSEC ) of numerical control of the open system structure, 3 biggest economies in the world have carried on the formulation that nearly the same science planned and standardized in a short time, have indicated a new arrival of period of change of numerical control technology. Our country started the research and formulation of standardizing the frame of ONC numerical control system of China too in 2000. 1.4.2 About the numerical control standard The numerical control standard is a kind of trend of information-based development of manufacturing industry. Information exchange among 50 years after numerical control technology was born was all because of ISO6983 standard, namely adopt G, M code describes how processes, its essential characteristic faces the processing course, obviously, he cant meet high-speed development of modern numerical control technologys needs more and more already. For this reason, studying and making a kind of new CNC system standard ISO14649 (STEP-NC) in the world, its purpose is to offer a kind of neutral mechanism not depending on the concrete system, can describe the unified data model in cycle of whole life of the products, thus realize the whole manufacture process, standardization of and even each industrial field product information. 48 The appearance of STEP-NC may be a revolution of the technological field of the numerical control, on the development and even the whole manufacturing industry of numerical control technology, will exert a far-reaching influence. First of all, STEP-NC puts forward a kind of brand-new manufacture idea, in the traditional manufacture idea, NC processes the procedures to all concentrate on individual computer. Under the new standard, NC procedure can be dispersed on Internet, this is exactly a direction of open , networked development of numerical control technology. Secondly, STEP-NC numerical control system can also reduce and process the drawing (about 75%), process the procedure to work out the time (about 35%) and process the time (about 50%) greatly. At present, American-European countries pay much attention to the research of STEP-NC, Europe initiates IMS plan (1999.1.1-2001.12.3) of STEP-NC. 20 CAD/CAM/CAPP/CNC users, manufacturers and academic organizations from Europe and Japan participated in this plan. STEP Tools Company of U.S.A. is a developer of the data interchange software of manufacturing industry in the global range, he has already developed the super model (Super Model ) which accuses of information exchange of machine tooling by counting, its goal is to describe all processing courses with the unified norm. Such new data interchange form has already been verified in allocating the SIEMENS, FIDIA and European OSACA-NC numerical control at present. 2 pairs of basic estimations of technology and industry development of numerical control of our country The technology of numerical control of our country started in 1958, the development course in the past 50 years can roughly be divided into 3 stages: The first stage is from 1958 to 1979, namely closed developing stage. In this stages, because technology of foreign countries blockade and basic restriction of terms of our country, the development of numerical control technology is comparatively slow. During Sixth Five-Year Plan Period , the Seventh Five-Year Plan Period of the country in second stage and earlier stage in the Eighth Five-Year Plan Period , namely introduce technology, digest and assimilate, the stage of establishing the system of production domesticization arisesing tentatively. At this stage , because of reform and opening-up and national attention , and study the improvement of the development environment and international environment, research , development and all making considerable progress in production domesticization of the products of the technology of numerical control of our country. The third stage is and during the Ninth Five-Year Plan Period on the later stage in the Eighth Five-Year Plan Period of the country, namely implement the research of industrialization, enter market competition stage. At this stage, made substantive progress in industrialization of the domestic numerical control equipment of our country. In latter stage for the 49Ninth Five-Year Plan , the domestic occupation rate of market of the domestic numerical control lathe is up to 50%, it is up to 10% too to mix the domestic numerical control system (popular). Make a general survey of the development course in the past 50 years of technology of numerical control of our country, especially through tackling key problems of 4 Five-Year Plans, all in all has made following achievements. （1） Have established the foundation of the technical development of numerical control, has mastered modern numerical control technology basically. Our country has already, the numerical control host computer, basic technology of special plane and fittings grasped and driven from the numerical control system and survey basically now, among them most technology have already possessed and commercialized the foundation developed, some technology has already, industrialization commercialized. （2） Have formed the industrial base of numerical control tentatively. In tackling key problems the foundation that the achievement and some technology commercialize, set up the systematic factories of numerical control with production capacity in batches such as numerical control in Central China, numerical control of the spaceflight etc. Electrical machinery plant of Lanzhou, such factory and the first machine tool plant of Beijing , the first machine tool plant of Jinan ,etc. several numerical control host computer factories of a batch of servo systems and servo electrical machineries as the numerical control in Central China, etc. These factories have formed the numerical control industrial base of our country basically. （3） Have set up a numerical control research, development, managerial talents basic team. Though has made considerable progress in research and development and industrialization of numerical control technology, but we will realize soberly, the research and development of the technology of advanced numerical control of our country, especially there is greater disparity in current situation and current demand of our country of engineering level in industrialization. Though very fast from watching the development of our country vertically, have disparity horizontally more than (compare foreign countries with) not merely engineering level, there is disparity too in development speed in some aspects, namely the engineering level disparity between some high-grade , precision and advanced numerical control equipment has the tendency to expand . Watch from world, estimate roughly as follows about the engineering level of numerical control of our country and industrialization level. （1） On the engineering level, in probably backward 10-1 years with the advanced level in foreign countries, it is bigger in high-quality precision and sophisticated technology. 50（2） On the industrialization level, the occupation rate of market is low, the variety coverage rate is little, have not formed the large-scale production yet; The specialized level of production of function part and ability of forming a complete set are relatively low; Appearance quality is relatively poor; Dependability is not high, the commercialized degree is insufficient; Ones own brand effect that the domestic numerical control system has not been set up yet, users have insufficient confidence. （3） On the ability of sustainable development, research and development of numerical control technology, project ability is relatively weak to the competition; It is not strong that the technological application of numerical control expands dynamics; Research, formulation that relevant standards are normal lag behind. It is analyzed that the main reason for having above-mentioned disparity has the following several respect. （1） Realize the respect. Know to industrys process arduousness , complexity and long-term characteristic of domestic numerical control insufficiently; It is difficult to underestimate to add strangling, system, etc. to the unstandard, foreign blockade of the market; It is not enough to analyse to the technological application level and ability of numerical control of our country. （2） System. Pay close attention to numerical control industrialization many in the issue, consider numerical control i
