典型铣削零件的数控加工工艺及编程

摘要

随着科学技术的发展,数控技术已经广泛运用于工业控制的各个领域,尤其在机械制造业中应用十分广泛。而中国作为一个制造业的大国,掌握先进的数控加工工艺和好的编程技术也是相当重要的。

本文开篇主要介绍了数控技术的现状及其发展的趋势,紧接着对数控铣削加工工艺做了简要的介绍,使对数控铣削加工工艺有了一个总体的了解。接下来主要是对具体零件的加工工艺的分析,最终根据所编写的程序在数控机床上加工出对应的产品。

关键词:数控  铣床  加工工艺  数控编程

目录

1绪论4

2零件的工艺分析5

2.1零件图的分析5

2.2结构工艺性分析5

2.3确定加工方案6

3工件的装夹6

3.1机床的选择6

3.2定位基准的选择6

3.3夹具的选择7

4工序的划分7

4.1工序的划分原则7

4.2工序的划分方法7

4.3工序的确定8

5刀具的选择8

6切削用量的选择9

7铣削加工工序卡片10

8数控编程11

8.1数控编程的分类11

8.2加工程序清单12

总结15

致谢16

参考文献17

典型铣削零件的数控加工工艺及编程

1绪论

数控机床(Numerical Control Machine Tools)是用数字代码形式的信息(程序指令),控制刀具按给定的工作程序、运动速度和轨迹进行自动加工的机床,简称数控机床。数控机床是在机械制造技术和控制技术的基础上发展起来的,其过程大致如下:

随着电子技术的发展,1946年世界上第一台电子计算机问世,由此掀开了信息自动化的新篇章。1948年,美国帕森斯公司接受美国空军委托,研制直升飞机螺旋桨叶片轮廓检验用样板的加工设备。由于样板形状复杂多样,精度要求高,一般加工设备难以适应,于是提出采用数字脉冲控制机床的设想。 1949年,该公司与美国麻省理工学院(MIT)开始共同研究,并于1952年试制成功第一台三坐标数控铣床,当时的数控装置采用电子管元件。1959年,数控装置采用了晶体管元件和印刷电路板,出现带自动换刀装置的数控机床,称为加工中心( MC Machining Center),使数控装置进入了第二代。1965年,出现了第三代的集成电路数控装置,不仅体积小,功率消耗少,且可靠性提高,价格进一步下降,促进了数控机床品种和产量的发展。 60年代末,先后出现了由一台计算机直接控制多台机床的直接数控系统(简称 DNC),又称群控系统;采用小型计算机控制的计算机数控系统(简称 CNC),使数控装置进入了以小型计算机化为特征的第四代。 1974年,研制成功使用微处理器和半导体存贮器的微型计算机数控装置(简称 MNC),这是第五代数控系统。 20世纪80年代初,随着计算机软、硬件技术的发展,出现了能进行人机对话式自动编制程序的数控装置;数控装置愈趋小型化,可以直接安装在机床上;数控机床的自动化程度进一步提高,具有自动监控刀具破损和自动检测工件等功能。 20世纪90年代后期,出现了PC+CNC智能数控系统,即以PC机为控制系统的硬件部分,在PC机上安装NC软件系统,此种方式系统维护方便,易于实现网络化制造。

下面来就一典型的铣削零件进行分析,确定其加工工艺,切削用量,并编程等。

2零件的工艺分析

2.1零件图的分析

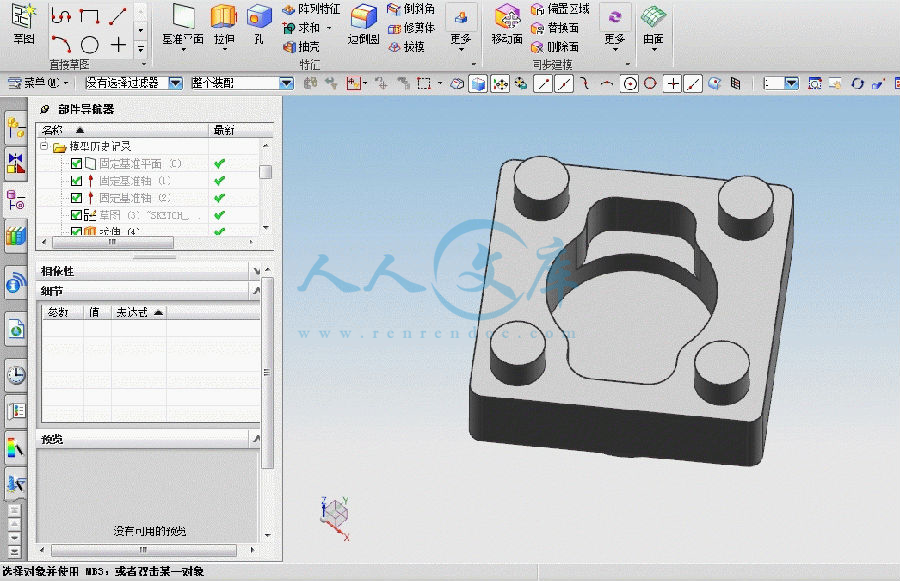

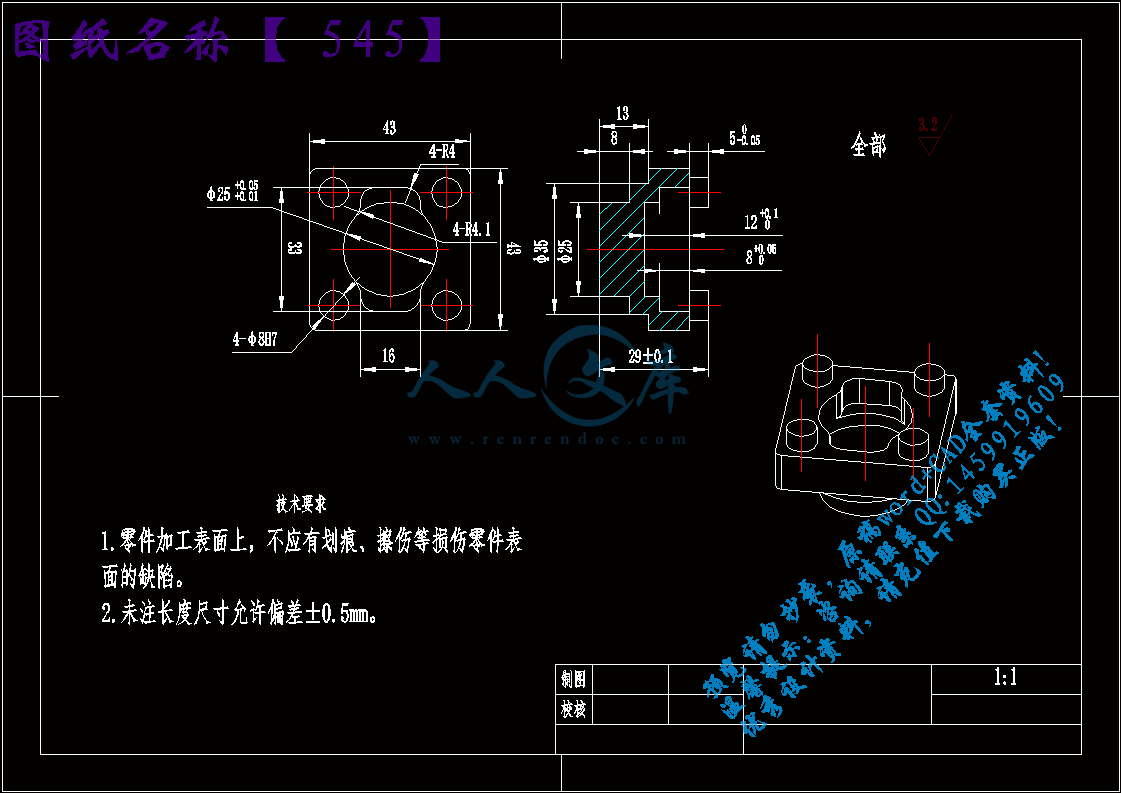

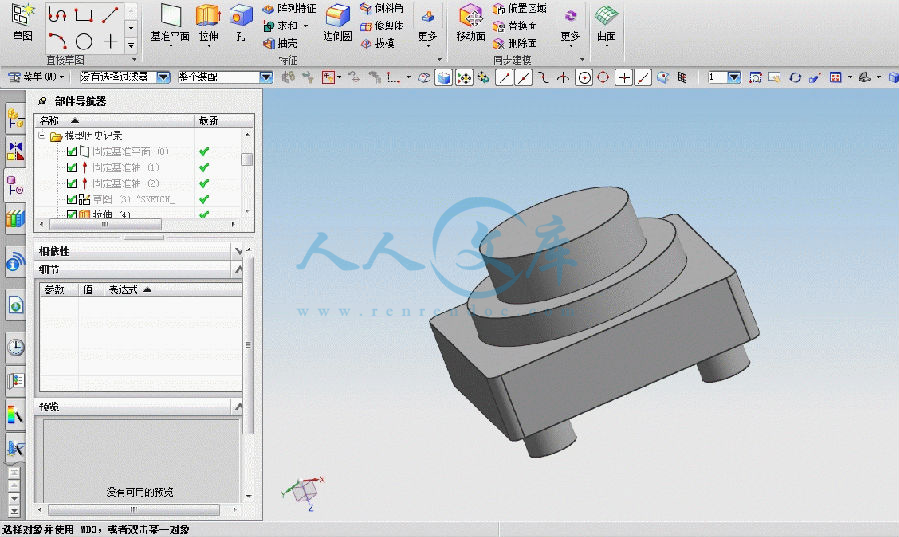

如图1所示零件,该零件位一典型的铣削零件,其主要由外形轮廓、型腔轮廓,阶梯等特征组成,其轮廓主要由圆弧和直线构成。

参考文献

[1] 现代数控铣削技术/杨江河,余云龙编.-北京:机械工业出版社,2006.9

[2] 数控编程与加工/陈红康,杜洪春主编.-济南:山东大学出版社,2004.8

[3] 数控机床加工工艺及设备/田萍主编.-北京:电子工业出版社,2005.3

[4] 数控加工工艺与编程/晏初宏主编.-北京:化学工业出版社,2004.3

[5] 机床数控技术/杜国臣,王士军主编.-北京:中国林业出版社;北京大学出版社,2006.80


内容简介:
毕业设计(论文)任务书论文题目:典型铣削零件的数控加工工艺及编程专业名称: 班级名称: 学生姓名: 指导老师: 二一 年 * 月 * 日第 17 页 共 17 页典型铣削零件的数控加工工艺及编程摘要随着科学技术的发展,数控技术已经广泛运用于工业控制的各个领域,尤其在机械制造业中应用十分广泛。而中国作为一个制造业的大国,掌握先进的数控加工工艺和好的编程技术也是相当重要的。本文开篇主要介绍了数控技术的现状及其发展的趋势,紧接着对数控铣削加工工艺做了简要的介绍,使对数控铣削加工工艺有了一个总体的了解。接下来主要是对具体零件的加工工艺的分析,最终根据所编写的程序在数控机床上加工出对应的产品。关键词:数控 铣床 加工工艺 数控编程目录1绪论42零件的工艺分析52.1零件图的分析52.2结构工艺性分析52.3确定加工方案63工件的装夹63.1机床的选择63.2定位基准的选择63.3夹具的选择74工序的划分74.1工序的划分原则74.2工序的划分方法74.3工序的确定85刀具的选择86切削用量的选择97铣削加工工序卡片108数控编程118.1数控编程的分类118.2加工程序清单12总结15致谢16参考文献17典型铣削零件的数控加工工艺及编程1绪论数控机床(Numerical Control Machine Tools)是用数字代码形式的信息(程序指令),控制刀具按给定的工作程序、运动速度和轨迹进行自动加工的机床,简称数控机床。数控机床是在机械制造技术和控制技术的基础上发展起来的,其过程大致如下: 随着电子技术的发展,1946年世界上第一台电子计算机问世,由此掀开了信息自动化的新篇章。1948年,美国帕森斯公司接受美国空军委托,研制直升飞机螺旋桨叶片轮廓检验用样板的加工设备。由于样板形状复杂多样,精度要求高,一般加工设备难以适应,于是提出采用数字脉冲控制机床的设想。 1949年,该公司与美国麻省理工学院(MIT)开始共同研究,并于1952年试制成功第一台三坐标数控铣床,当时的数控装置采用电子管元件。1959年,数控装置采用了晶体管元件和印刷电路板,出现带自动换刀装置的数控机床,称为加工中心( MC Machining Center),使数控装置进入了第二代。1965年,出现了第三代的集成电路数控装置,不仅体积小,功率消耗少,且可靠性提高,价格进一步下降,促进了数控机床品种和产量的发展。 60年代末,先后出现了由一台计算机直接控制多台机床的直接数控系统(简称 DNC),又称群控系统;采用小型计算机控制的计算机数控系统(简称 CNC),使数控装置进入了以小型计算机化为特征的第四代。 1974年,研制成功使用微处理器和半导体存贮器的微型计算机数控装置(简称 MNC),这是第五代数控系统。 20世纪80年代初,随着计算机软、硬件技术的发展,出现了能进行人机对话式自动编制程序的数控装置;数控装置愈趋小型化,可以直接安装在机床上;数控机床的自动化程度进一步提高,具有自动监控刀具破损和自动检测工件等功能。 20世纪90年代后期,出现了PC+CNC智能数控系统,即以PC机为控制系统的硬件部分,在PC机上安装NC软件系统,此种方式系统维护方便,易于实现网络化制造。下面来就一典型的铣削零件进行分析,确定其加工工艺,切削用量,并编程等。2零件的工艺分析2.1零件图的分析如图1所示零件,该零件位一典型的铣削零件,其主要由外形轮廓、型腔轮廓,阶梯等特征组成,其轮廓主要由圆弧和直线构成。图1 零件图2.2结构工艺性分析(1)零件图的尺寸标注零件图的尺寸标注方法应适应数控加工的特点。在数控加工的零件图上,应该以同一基准标注尺寸或直接给出坐标尺寸。这样的标注方法既便于编程,也便于尺寸之间的相互协调,在保证设计基准、工艺基准、检查基准与编程原点设置的一致性方面带来很大的方便。构成零件轮廓的几何元素的条件应充分。对零件进行手工编程时,要计算每个节点的坐标。因此在分析零件图时,要充分分析几何元素的给定条件是否充分。(2)技术要求分析零件的技术要求主要包括尺寸精度、形位公差、表面质量等一些方面的分析。该零件的尺寸精度要求较高,最高精度达到0.05mm,因此在加工时要选择合理的刀具和切削用量;该零件无形位公差要求,根据情况可按照IT12进行要求;零件的表面质量要求为全部Ra3.2um,在数控铣削中可以达到0.8以上,所以可以满足此技术要求。2.3确定加工方案零件的所有工序都可以在数控铣床或加工中心上完成,其外形铣削可以采用立铣刀进行铣削;型腔的加工,可选择先预钻底孔,然后再采用立铣刀进行型腔铣削加工;台阶则可以选择稍大一点的立铣刀进行加工,这样可以减少切入次数,从而增加生产效率。3工件的装夹3.1机床的选择由于该零件属于单件小批量生产,因此不用考虑生产效率等问题,只要在能够保证其精度要求的前提下选择相应的设备进行加工即可,但为了减少人为的换刀量,根据现有的数控机床,确定选择由云南CY集团有限公司生产的CY-VMC850系列数控立式加工中心,其主要技术参数如下:系统配置: FANUC 工作台面积(mm):460950(5001050) 行程(X-Y-Z)(mm):800500550主轴锥孔:BT40 主功率(KW):7.5/11 主轴变速系统转速(rpm):50-6000伺服 机床结构:台湾主轴、全防护、贴塑滑轨、电柜空调 备注:16把斗笠式刀库、20把圆盘式刀库 机床重量(吨):63.2定位基准的选择在选择定位基准时,应该减小装夹的次数,尽量做到在一次安装中能够把零件上所有要加工的表面都加工出来。一般选择零件上不需要铣削加工的表面或者孔作为定位基准。对于薄壁的零件,选择的定位基准应该有利于提高加工的刚性,以减小切削变形。并且定位基准应该和设计基准重合以减小定位误差对尺寸精度的影响。3.3夹具的选择在选择夹具的时候有两个基本的要求。一是:要保证夹具的坐标方向与机床的坐标方向相对的固定;二是:要协调零件和机床坐标系的尺寸关系。当零件加工批量不大时,应尽量采用组合夹具、可调试夹具及其它通用夹具,来缩短生产准备时间、节省生产费用。在成批量生产时,采用专用夹具,来提高效率。在选择夹具时还要保证零件的装卸要快速、方便、可靠。夹具上各部件应不妨碍机床对零件各表面的加工。根据该零件的结构工艺性,确定该零件的加工选择通用夹具机用平口虎钳进行装夹,在装夹时,零件与夹具体接触的位置应当垫上垫铁,以确保零件的水平及保护零件不受到损伤。4工序的划分4.1工序的划分原则工序的划分可以采用两种不同的原则:工序集中原则和工序分散原则。工序集中的原则就是指每道工序包括可能多的加工内容。将工件的加工集中在少数几道工序内容内完成。工序集中一般使用结构复杂,机械化,自动化程度高的机床。因此工序集中的特点是:1)减少了设备的数量,减少了操作工人和生产面积。2)减少工序数目,减少运输工作量,简化了生产计划工作,缩短了生产周期。3)减少了工件的装夹次数,不仅有利于提高生产率,而且由于一次装夹下加工了许多的表面,也易于保证这些表面的加工精度。4)工序分散原则就是将工件的加工分散在较多的工序内进行。每道工序的加工内容很少,最小时即每道工序仅完成一个简单的工步。其特点是:采用了比较简单的机床和工艺设备。对工人的技术要求低。生产设备工作量小,容易变换产品。设备数量少,工人数量多,生产面积大。4.2工序的划分方法(1)按所用的刀具划分。即在一次安装过程中尽可能用一把刀具加工出可能加工的所有部分,然后再换另一把刀加工其他的部位。即以同一把刀具完成的那一部分工艺过程为一道工序。(2)按安装次数划分。即以每一次装夹完成的那一部分工艺过程为一道工序。这种方法适应于加工内容不多的工件。(3)按粗、精加工划分。即以粗加工中完成的那一部分工艺过程为一道工序,精加工中完成的那一部分工艺过程为一道工序。这种方法使用于加工后变形较大,需要粗、精加工分开的零件。(4)按加工部位划分。即以完成相同型面的那一部分工艺过程为一道工序。对于加工表面多而复杂的零件,可以按结构特点分为几个加工部分,每一部分为一道工序。4.3工序的确定综上所述,按照装夹的次数对该零件的加工工序进行了如下安排:工序1 装夹零件毛坯,加工带有型腔的一面工步1 铣削平面,保证粗糙度为3.2。工步2 铣削外轮廓,控制尺寸4343mm。工步3 铣削型腔,保证各圆弧与直线之间光滑连接。工步4 铣削4个8的圆柱。工步5 检验各尺寸。工序2 装夹4343两对边,铣削圆柱凸台工步1 铣削平面,保证粗糙度位3.2,总厚度为29。工步2 铣削25和35的圆柱台阶。工步3 检验各尺寸。5刀具的选择刀具的选择是数控加工工艺中的主要内容之一,不仅影响机床的加工效率,而且直接影响加工的质量。数控机床在选用刀具时,通常要考虑机床的加工能力、工序内容、工件材料等因素。数控机床对刀具的要求比普通机床要高、除了要求较好的刚性和尺寸稳定性、较长的寿命、良好的切削性能外,还要求安装调整方便。选择刀具时,还要使刀具的尺寸与被加工工件的表面尺寸和形状相适应,即选择的刀具的几何形状应依据加工曲面的具体情况而定。(1)刀具选择的基本要求刀具的刚性要好。为提高生产效率而采用大切削用量时,需要刚性好的刀具,刚性差的刀具在大切削用量时很容易断刀。要保证被加工表面的形状精度,用刚性差的刀具在大切削力的作用下,会产生变形而形成让刀,使加工的型面出现斜面。当被加工的零件表面的加工的余量不一样的时候,若采用刚性好的刀具就可以不必换刀,从而减少了换刀次数。刀具的耐用度要高。由于数控铣床靠程序来控制精度,刀具如果磨损很快,则被加工零件的尺寸精度和型面精度就很难保证,故要用耐用度高的刀具。同时,刀具参数、几何角度、排屑性能等因素也要综合的考虑。(2)数控加工刀具材料高速钢。又称白钢,它含有W 、Cr、Mo、V、Co等元素。它不仅可以用来制造钻头、铣刀,还可以用量制造齿轮刀具、成形铣刀等复杂刀具。但由于其允许的切削速度较低(50m/min),所以大多用于数控机床的低速加工。硬质合金。硬质合金是有硬度和熔点都很高的碳化物(WC TiC等),用co mo ni做粘结剂制成的粉末冶金产品。在中速和大切削中发挥出优良的切削性能。常用的硬质合金有钨钴合金、钨钛合金等。陶瓷材料。陶瓷是含有金属氧化物和氮化物的无机非金属材料。陶瓷材料具有高硬度、高强度、耐磨性好、化学性能稳定性好、摩擦因素低、价格低廉等优点。立方氮化硼(CBN)。CBN是人工合成的高硬度材料,其硬度和耐磨性仅次于金刚石,有极好的高温硬度,与陶瓷材料相比,其耐热性和化学稳定性稍差,但冲击韧度和抗破坏性能较好。聚晶金刚石(PCD)。PCD作为最硬的刀具材料,硬度很高,具有很好的耐磨性,它能够以高硬度和高精度加工软的有色金属材料,但它对冲击敏感,容易破裂,而且对黑色金属中的铁的亲和力强,容易引起化学反应,一般只能用于加工非铁零件。综上所述,根据该零件的加工需求,确定该零件的刀具如表1所示:表1 数控加工刀具卡片刀具号刀具名称刀具规格加工表面刀具材料T01面铣刀80mm面铣刀上下两表面YT15T02立铣刀12mm外形轮廓YT15T03麻花钻20mm底孔高速钢T04立铣刀8mm型腔轮廓YT15T05立铣刀20mm圆柱凸台YT156切削用量的选择合理的选择切削用量,对零件的表面质量、精度、加工效率影响很大。切削用量包括主轴的转速、背吃刀量、进给量。合理选择切削用量的原则:粗加工时,一般以提高效率为主,并考虑经济性和加工成本;半精加工和精加工时,应该在保证加工质量的前提下,兼顾切削效率、经济性、加工成本。背吃刀量。选择背吃刀量的主要依据是机床、夹具、刀具和工件的刚度。在刚度允许的情况下,尽量选择较大的背吃刀量来减少进给次数,提高生产效率。但在工艺系统刚性不足或毛坯余量很大,或余量不均匀时,粗加工要分几次进给,并且应该把第一、二次进给的背吃刀量尽量取得大一些。在加工铸、锻件时应该尽量使背吃刀量大于硬皮层的厚度,以保护刀尖。主轴转速。主轴转速主要根据允许的切削速度选取。而刀具的切削速度主要根据已经选定的背吃刀量、进给量、刀具的耐用度来、工件材料的强度和硬度以及切削加工性来选取。而切削速度与主轴转速的关系如下公式所示:式中:-切削刃选定点处所对应的工件或刀具的最大回转直径,单位为mm n-主轴转速,单位为r/min -切削速度,单位为m/min进给量(mm/min或mm/r)。进给量的选取主要根据零件的加工精度和表面的粗糙度以及刀具、工件材料性质来选取。当零件的加工精度、表面粗糙度要求高时,进给量应该取小值。最大进给量受机床刚度和进给系统的性能限制,并与脉冲当量有关。综上所述,本题中的切削用来请参照数控加工工序卡片。7铣削加工工序卡片根据零件的结构特点,按装夹的次数来划分工序,即在一次装夹中,用同一把刀具加工出可能加工的所有的部位,然后再换另一把刀具加工其它的部位。这样即可以减少换刀时间,又可以压缩空程时间,减少不必要的定位误差。在一个工序内的工步,按全部加工面先粗加工后精加工来划分工步。因此,按上述方法,零件的数控加工工序卡如表2和表3所示。表2 工序1的铣削加工工序卡单位名称数控加工工序卡产品名称或代号零件名称材料零件图号尼龙板工序号程序编号夹具名称夹具编号使用设备车间1工步号工步内容刀具号刀具规格主轴转速(r/min)进给量(mm/min)背吃刀量(mm)备注1粗铣上表面T0180mm面铣刀粗800精1000粗150精100粗1.5精0.3自动2铣外形轮廓T0212mm立铣刀粗1500精1800粗150精120粗1.5精0.5自动3钻底孔T0320mm麻花钻650120自动4铣型腔T048mm立铣刀粗1800精2500粗200精150自动表3 工序2的铣削加工工序卡单位名称数控加工工序卡产品名称或代号零件名称材料零件图号尼龙板工序号程序编号夹具名称夹具编号使用设备车间2工步号工步内容刀具号刀具规格主轴转速(r/min)进给量(mm/min)背吃刀量(mm)备注1粗铣表面,保证总厚度29T0180mm面铣刀粗800精1000粗150精100粗1.5精0.3自动2铣床削圆柱凸台T0520mm立铣刀粗1000精1500粗150精120粗1.5精0.5自动8数控编程8.1数控编程的分类数控编程方法可分为手工编程和自动编程两种。(1)手工编程是指主要由人工来完成数控机床程序编制各个阶段的工作。当被加工零件形状不十分复杂和程序较短时,都可以采用手工编程的方法。手工编程在目前仍是广泛采用的编程方式,即使在自动编程高速发展的将来,手工编程的重要地位也不可取代,仍是自动编程的基础。在先进的自动编程方法中,许多重要的经验都来源于手工编程,并不断丰富和推动自动编程的发展。(2)自动编程自动编程是指借助数控语言编程系统或图形编程系统,由计算机来自动生成零件加工程序的过程。编程人员只需根据加工对象及工艺要求,借助数控语言编程系统规定的数控编程语言或图形编程系统提供的图形菜单功能,对加工过程与要求进行较简便的描述,而由编程系统自动计算出加工运动轨迹,并输出零件数控加工程序。由于在计算机上可自动地绘出所编程序的图形及进给轨迹,所以能及时地检查程序是否有错,并进行修改,得到正确的程序。综合考虑该零件的外形,确定该零件的编程方法为:手工编程。8.2加工程序清单(1)工序1的加工程序程序部分说明O0001程序号T01 M06换1号刀M01选择停G00 G90 G54 X70 Y-5 M03 S800建立工件坐标系,并快速定位G43 H1 Z25 M08建立刀具长度补偿G00 Z0.5下刀G01 X-70 F150粗铣平面Z0 F1000G01 X70 F100 S1000精铣平面G00 Z150抬刀T02 M06M01G00 G90 X35 Y-35 M03 S1500G43 H2 Z25 M08G00 Z-18G42 G00 X21.5 D02(8)建立刀具半径右补偿G01 Y19.5 F150开始铣床削外轮廓G03 X19.5 Y21.5 R2G01 X-19.5G03 X-21.5 Y19.5 R2G01 Y-19.5G03 X-19.5 Y-21.5 R2G01 X23外轮廓铣削完毕G40 G01 X35 F200取消半径补偿G00 Z50T03 M06M01G00 G90 G54 X0 Y0 M03 S650G43 H3 Z25 M08G98 G81 Z-15 R2 F120钻底孔G80 Z150T04 M06M01G00 G90 G54 X0 Y0 M03 S1800G43 H4 Z25 M08G00 Z2G01 Z-8 F20G41 G01 X12.5 D04 F100建立半径左补偿G03 X9.1 Y8.5 R12.5开始铣削型腔G02 X8 Y11.3 R4.1G01 X8 Y16.5X-8Y11.3G02 X-9.1 Y8.5 R4.1G03 X-9.1 Y-8.5 R12.5G02 X-8 Y-11.3 R4.1G01 Y-16.5X8Y-11.3G02 X9.1 Y-8.5 R4.1G03 X12.5 Y0 R12.5型腔轮廓铣削完毕G40 G01 X0 Y0取消半径补偿G01 Z-17 F20G01 X12.5 F100G03 I-25 F200铣圆G01 X0G00 Z150M30(2)工序2的加工程序程序部分程序说明O0001T01 M06M01G00 G90 G54 X70 Y-5 M03 S800G43 H1 Z25 M08G00 Z0.5下刀G01 X-70 F150粗铣平面Z0 F1000G01 X70 F100 S1000精铣平面G00 Z150抬刀T05 M06M01G00 G90 G54 X35 Y0 M03 S1000G43 H5 Z50 M08G00 Z-8G01 X23 F100铣削圆开始G03 I-23 F150G01 X22.5 F100G03 I-22.5 S1500G01 X35 F500G00 Z-13 S1000G01 X28 F100G03 I-28 F150G01 X27.5 F100G03 I-27.5 S1500铣圆结束G00 Z150M30总结经过3个月的时间,毕业设计的工作已经完成。通过对零件数控铣加工工艺与编程课题的认真学习和研究,基本掌握了零件数控铣加工工艺分析的方法和编程的技巧,同时也通过对具体零件的数控铣加工工艺的分析、编程及模拟仿真,最终加工出了对应的产品。毕业设计前期,通过对数控铣加工工艺和编程知识的储备,学习到了关于数控铣发展的方向及其特点,并且通过对加工工
