典型轴零件的数控车削加工工艺及程序设计【优秀】【数控编程类】【带UG三维】【1张CAD图纸全套】【SK022】

典型轴零件7的数控车削加工工艺及编程设计.doc

典型轴零件的数控车削加工工艺及程序设计【优秀】【数控编程类】【带UG三维】【1张CAD图纸全套】【SK022】

【22页@正文7700字】【详情如下】【需要咨询购买全套设计请加QQ1459919609 】.bat

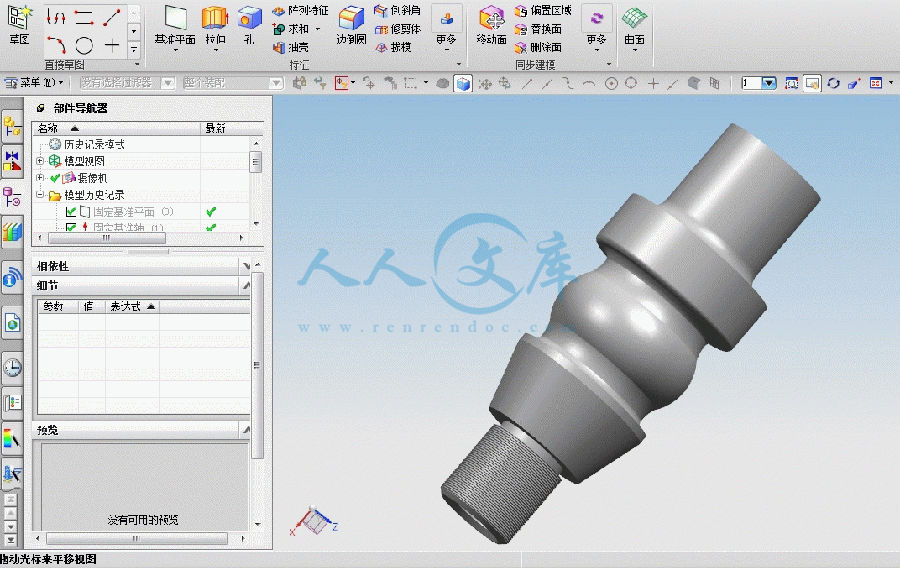

shukongche.prt

实习报告.doc

数控车CAD图.dwg

摘 要

本文的主要写作目的是为了验证在校三年的学校以及实践过程中所学的知识，所以选择了一个典型的车削零件来阐述数控车削的加工工艺以及编程设计，此次设计不仅能够验证自己的知识，同时也能提高自己的知识，通过此次设计，使我发现了自己原来很多不足的地方，同时在设计中不断的改进，使自己的能力上了个新台阶，使我对数控车削工艺有了更高的认识。

关键词：工艺分析、装夹方案、工艺流程、程序设计

目录

摘 要2

前言4

1、典型实例分析5

1.1、零件图的分析5

1.1.1、尺寸标注分析5

1.1.2、零件的几何要素5

1.1.3、精度和技术要求分析5

2、工件的装夹6

2.1、机床的选择6

2.2、数控车床夹具的定义和分类6

2.3、夹具作用6

2.4、夹具的选择7

3、零件的工艺规程设计7

3.1、加工顺序的安排7

3.2、刀具的选择8

3.3、切削用量的选择9

3.3.1、主轴转速的确定10

3.3.2、进给速度的确定12

3.3.3、背吃刀量的选择12

3.4、工艺卡片13

4、数控编程及加工仿真14

4.1、加工程序清单14

4.2、加工仿真19

小结21

参考文献23

前言

随着数控机床的发展与普及，现代化企业对于懂得数控加工技术、能进行数控加工编程的技术人才的需求量必将不断增加。数控车床是目前使用最广泛的数控机床之一。本文就数控车床零件加工中的程序编制问题进行探讨。?

数控机床是一种技术密集度及自动化程度很高的机电一体化加工设备，是综合应用计算机、自动控制、自动检测及精密机械等高新技术的产物。随着数控机床的发展与普及，现代化企业对于懂得数控加工技术、能进行数控加工编程的技术人才的需求量必将不断增加。数控车床是目前使用最广泛的数控机床之一。本文就数控车床零件加工中的程序编制问题进行探讨。

（1）编程方法

数控编程方法有手工编程和自动编程两种。手工编程是指从零件图样分析工艺处理、数据计算、编写程序单、输入程序到程序校验等各步骤主要有人工完成的编程过程。它适用于点位加工或几何形状不太复杂的零件的加工，以及计算较简单，程序段不多，编程易于实现的场合等。但对于几何形状复杂的零件（尤其是空间曲面组成的零件），以及几何元素不复杂但需编制程序量很大的零件，由于编程时计算数值的工作相当繁琐，工作量大，容易出错，程序校验也较困难，用手工编程难以完成，因此要采用自动编程。所谓自动编程即程序编制工作的大部分或全部有计算机完成，可以有效解决复杂零件的加工问题，也是数控编程未来的发展趋势。同时，也要看到手工编程是自动编程的基础，自动编程中许多核心经验都来源于手工编程，二者相辅相成。

（2）编程步骤

拿到一张零件图纸后，首先应对零件图纸分析，确定加工工艺过程，也即确定零件的加工方法（如采用的工夹具、装夹定位方法等），加工路线（如进给路线、对刀点、换刀点等）及工艺参数（如进给速度、主轴转速、切削速度和切削深度等）。其次应进行数值计算。绝大部分数控系统都带有刀补功能，只需计算轮廓相邻几何元素的交点（或切点）的坐标值，得出各几何元素的起点终点和圆弧的圆心坐标值即可。最后，根据计算出的刀具运动轨迹坐标值和已确定的加工参数及辅助动作，结合数控系统规定使用的坐标指令代码和程序段格式，逐段编写零件加工程序单，并输入CNC装置的存储器中

参考文献

【1】《机械加工工艺基础》，北京理工大学出版社，主编：马树奇，2005年7月第一版

【2】《机械设计基础》，机械工业出版社，主编：张久成，2002年2月第一版

【3】《机械制造基础》，机械工业出版社，主编：孙学强，2002年9月第一版

【4】《AutoCAD2000实例教程》，高等教育出版社，主编：徐国雄，2001年7月第一版

【5】《数控机床加工程序编制》，机械工业出版社，主编：顾京，2004年2月第二版
