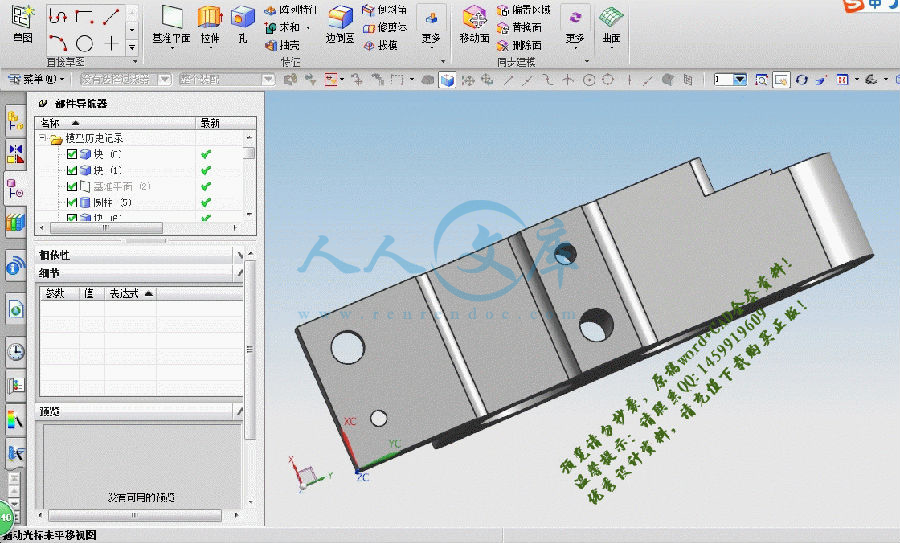

CA6140机床后托架【831001】的机械加工工艺及夹具设计【铣底平面】【镗孔Φ40、Φ30.2、Φ25.5孔】【钻顶面四孔】【优秀】【带UG三维零件图】【工艺装备三套夹具类】【8张CAD图纸全套】

收藏

压缩包内文档预览:
预览图
编号:312428    类型:共享资源    大小:2.58MB    格式:RAR    上传时间:2014-08-14 上传人:QQ14****9609 IP属地:陕西
40
积分
关 键 词:
ca6140机床 后托架 机械 加工工艺 夹具设计 工艺装备 工装 机械加工
资源描述:

CA6140机床后托架的机械加工工艺及夹具设计

基于普通机床的后托架及【831001】的机械加工工艺规程及【铣底平面】夹具的设计开发

CA6140机床后托架【831001】的机械加工工艺及【铣底平面】夹具设计

基于普通机床的后托架及【831001】的机械加工工艺规程及【镗孔Φ40、Φ30.2、Φ25.5孔】夹具的设计开发

CA6140机床后托架【831001】的机械加工工艺及【镗孔Φ40、Φ30.2、Φ25.5孔】夹具设计

基于普通机床的后托架【831001】的机械加工工艺规程及及【钻顶面四孔】夹具的设计开发

CA6140机床后托架【831001】的机械加工工艺及【钻顶面四孔】夹具设计

基于普通机床的后托架【831001】的机械加工工艺规程及夹具的设计开发【铣底平面】【镗孔Φ40、Φ30.2、Φ25.5孔】【钻顶面四孔】

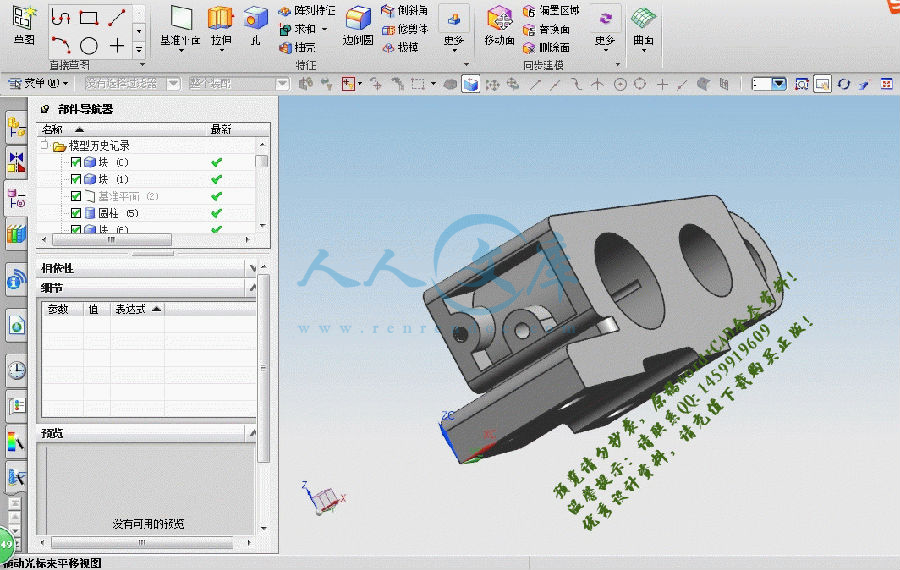

CA6140机床后托架【831001】的机械加工工艺及夹具设计【铣底平面】【镗孔Φ40、Φ30.2、Φ25.5孔】【钻顶面四孔】【优秀】【带UG三维零件图】【工艺装备夹具类】【8张CAD图纸全套】【HTJ001】

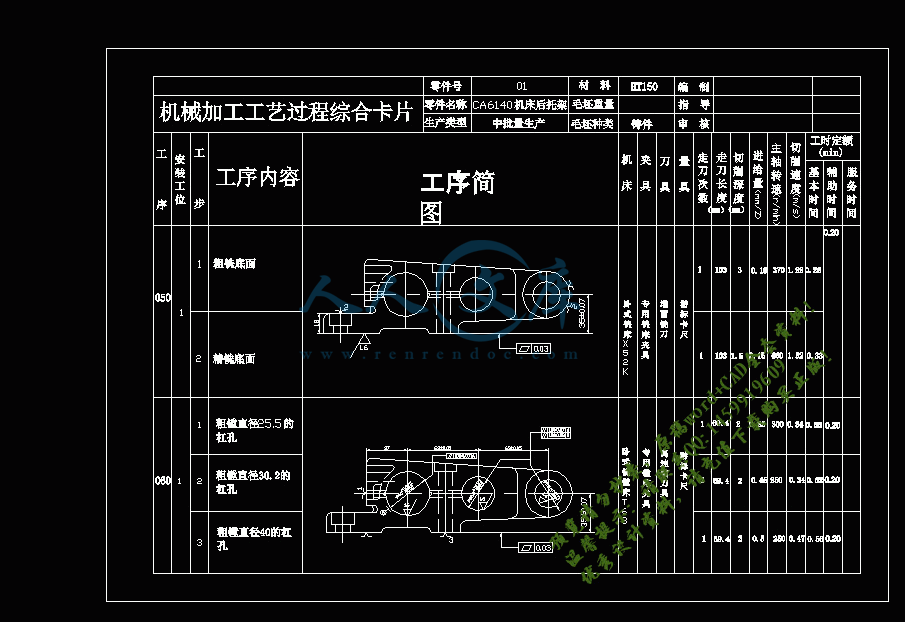

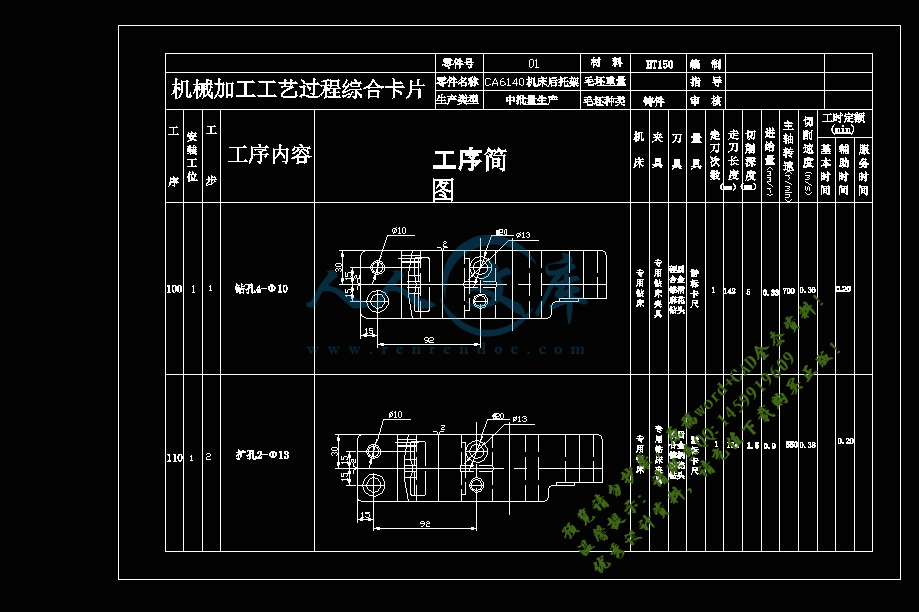

【带工艺过程、综合卡片全套】【任务书+开题报告】【49页@正文21900字】【详情如下】【需要咨询购买全套设计请加QQ1459919609 】

任务书.doc

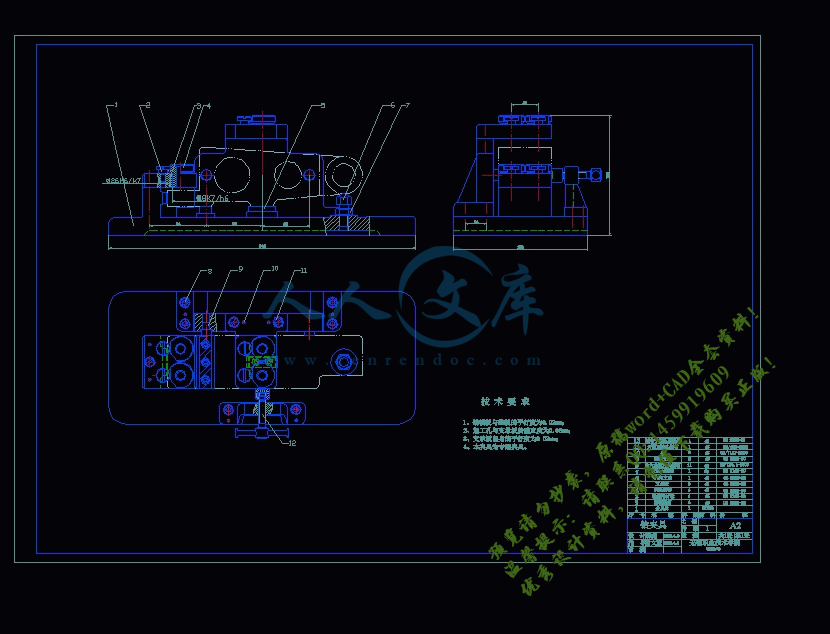

后托架夹具的装配图.dwg

基于普通机床的后托架及夹具设计开发.doc

基于普通机床的后托架及夹具设计开发调研报告.doc

夹具装配图合计3张.dwg

夹具零件图合计3张.dwg

封面.doc

摘要目录.doc

机床后托架零件图.dwg

毕业设计题目基于普通机床的后托架及夹具的设计开发

指导教师曾文萱职称讲师

专业名称机电一体化技术班级机电50532

学生姓名韩彪学号5020053205

设计要求1.完成资料翻译一份(3000字以上)

2.完成毕业设计调研报告一份;

3.完成CA6140机床后托架加工工艺的设计;

4.完成CA6140机床后托架加工专用夹具的设计;

5.完成毕业设计说明书一份;

6.完成相关设计图纸。

基于普通机床的后托架及夹具的设计开发

摘要:机床后托架的是机床上的一个重要零件,因为其零件尺寸较小,结构形状也不是很复杂复杂。但因为其尺寸精度、几何形状精度和相互位置精度,以及各表面的表面质量均影响机器或部件的装配质量,进而影响其性能与工作寿命,因此它的加工工艺的确设计也是非常关键和重要的。

在制定工艺过程中,可将其分为两部分,即工艺设计部分和夹具设计部分。要确定各工序的安装工位和该工序需要的工步,加工该工序的机车及机床的进给量,切削深度,主轴转速和切削速度,该工序的夹具,刀具及量具,还有走刀次数和走刀长度,最后计算该工序的基本时间,辅助时间和工作地服务时间。对于夹具的设计,车床后托架镗、铣、钻等工序使用了专用夹具和定位方案,此类夹具的特点是针对性强、结构紧凑、操作简便、生产率高。从而保证夹具操作方便、夹紧力可靠、使用安全、并有合理的装卸空间。本设计中将书本理论和实际使用要求相结合,完成了车床后托架的加工工艺规程的设计。

关键词:  工序 工艺 工步 定位方案 夹紧力

Based on the general machine tool and fixture brackets after the design and development

Abstract: Bracket machine after machine is an important part, because of its smaller size components, structural shape is not very complicated complex. But because of its size precision, accuracy and geometry mutual positioning accuracy, and the surface quality of the surface have affected parts of the machine or assembly quality, thereby affecting its performance and working life, it is the design of processing is also a very crucial and important.

In the development process, can be divided into two parts, namely, process design and fixture design of the part. To identify the processes of the installation process and the need for further processing and the process of Locomotive Machine feed rate, depth of cut, and cutting speed spindle speed, the process of fixture, knives and measuring tools, and walk the knife cutting the number and length of the final calculation of the basic processes of the time, work time and support to serve time. Fixture for the design, bracket after boring lathe, milling, drilling processes for the use of the fixture, the characteristics of such fixture is targeted strong, compact, easy to operate, high productivity. Thus ensuring fixture easy to operate, reliable clamping, the use of safe and reasonable working space. The design will use books theoretical and practical requirements of the integration of the lathe after the completion of the processing order bracket design.

Keywords:  The process ,worker one, worker's step ,  orient the scheme , clamp strength

目   录

第一章 引言1

   1.1  加工工艺的现状和发展趋势2

   1.2 CA6140机床后托架加工工艺设计的目的、内容和要求2

   1.2.1 设计的目的2

   1.2.2 设计的内容2

1.2.3 设计的要求3

第二章 CA6140机床后托架的加工工艺的整体设计 4

2.1 CA6140机床后托架的工艺要求及其分析4

2.2 CA6140机床后托架的工艺要求及其分4

2.2.1 CA6140机床后托架的技术要求4

2.3 CA6140机床后托架的加工工艺过程5

2.4 确定CA6140机床后托架的各表面加工方案5

2.4.1 在选择各表面及孔的加工方法时,要综合考虑以下因素5

2.4.2 平面的加工6

2.4.3 孔的加工方案6

2.5 确定各加工部位的定位基准6

2.5.1 粗基准的选择6

2.5.2 精基准选择的原则7

2.6 制订工艺路线7

2.6.1工序的合理组合8

2.6.2 工序的集中与分散8

2.6.3 加工阶段的划分9

2.6.4 加工工艺路线方案的比较10

       2.6.5设计加工工艺卡片14

2.7 机床后托架偏差,加工余量,工序尺寸及毛坯尺寸的确定18

2.7.1 毛坯的结构工艺要求18

2.7.2 机床后托架的偏差计算18

2.8 确定切削用量及基本工时21

2.8.1 工序一  粗、精铣底面21

2.8.2 工序二  粗、半精、精镗CA6140侧面三杠孔22

2.8.3 工序三  钻顶面四孔28

2.8.4 工序四  钻侧面两孔31

2.9 时间定额计算及生产安排32

2.9.1 粗、精铣工件底面33

2.9.2 镗侧面三个杠孔33

2.9.3 钻工件顶面四孔34

第三章 专用夹具设计36

3.1 铣平面夹具的设计36

3.1.1 检查原始材料36

3.1.2 选择定位基准36

3.1.3 切削力及夹紧分析计算36

3.1.4 误差分析与计算37

3.1.5 夹具设计和操作的简要说明37

3.2 镗孔夹具的设计38

3.2.1 研究原始质料38

3.2.2 定位基准的选择38

3.2.3 切削力及夹紧力的计算38

3.2.4 误差分析与计算39

3.3 钻顶面四孔夹具的设计40

3.3.1 研究原始质料40

3.3.2 定位基准的选择40

3.3.3 切削力及夹紧力的计算40

3.3.4 误差分析和计算41

3.3.5 夹具设计及操作的简要说明41

第四章 总结43

致谢45

参考文献46

第一章 引言

1.1机械加工工艺的现状和发展趋势

近年来,机械制造工艺有着飞速的发展。比如,应用人工智能选择零件的工艺规程。因为特种加工的微观物理过程非常复杂,往往涉及电磁场、热力学、流体力学、电化学等诸多领域,其加工机理的理论研究极其困难,通常很难用简单的解析式来表达。近年来,虽然各国学者采用各种理论对不同的特种加工技术进行了深入的研究,并取得了卓越的理论成就,但离定量的实际应用尚有一定的距离。然而采用每一种特种加工方法所获得的加工精度和表面 质量与加工条件参数间都有其规律。因此,目前常采用研究传统切削加工机理的实验统计方 法来了解特种加工的工艺规律,以便实际应用,但还缺乏系统性。

为了能具体确切的说明过程,使工件能按照零件图的技术要求加工出来,就得制定复杂的机械加工工艺规程来作为生产的指导性技术文件,学习研究制定机械加工工艺规程的意义与作用就是本课题研究目的。

在整个设计过程中,我们将学习到更多的知识。

(1)我们必须仔细了解零件结构,认真分析零件图,培养我们独立识图能力,增强我们对零件图的认识和了解,通过对零件图的绘制,不仅能增强我们的绘图能力和运用AutoCAD软件的能力。

(2)制订工艺规程、确定加工余量、工艺尺寸计算、工时定额计算、定位误差分析等。在整个设计中也是非常重要的,通过这些设计,不仅让我们更为全面地了解零件的加工过程、加工尺寸的确定,而且让我们知道工艺路线和加工余量的确定,必须与工厂实际的机床相适应。 这对以前学习过的知识的复习,也是以后工作的一个铺垫。

(3)在这个设计过程中,我们还必须考虑工件的安装和夹紧.安装的正确与否直接影响工件加工精度,安装是否方便和迅速,又会影响辅助时间的长短,从而影响生产率,夹具是加工工件时,为完成某道工序,用来正确迅速安装工件的装置.它对保证加工精度、提高生产率和减轻工人劳动量有很大作用。这是整个设计的重点,也是一个难点。

这是整个设计的重点,也是一个难点。受其限制,目前特种加工的工艺参数只能凭经验选取,还难以实现最优化和自动化,例如,电火花成形电极的沉入式 加工工艺,它在占电火花成形机床总数95%以上的非数控电火花成形加工机床和较大尺寸的模具型腔加工中得到广泛应用。虽然已有学者对其CAD、CAPP和CAM原理开展了一些研究,并取得了一些成果,但由于工艺数据的缺乏,仍未有成熟的商品化的CAD/CAM系统问世。通常 只能采用手工的方法或部分借助于CAD造型、部分生成复杂电极的三维型面数据。随着模糊 数学、神经元网络及专家系统等多种人工智能技术的成熟发展,人们开始尝试利用这一技术 来建立加工效果和加工条件之间的定量化的精度、效率、经济性等实验模型,并得到了初步 的成果。因此,通过实验建模,将典型加工实例和加工经验作为知识存储起来,建立描述特 种加工工艺规律的可扩展性开放系统的条件已经成熟。并为进一步开展特种加工加工工艺过程的计算机模拟,应用人工智能选择零件的工艺规程和虚拟加工奠定基础。

1.2 机床后托架加工工艺设计的目的、内容和要求

1.2.1 设计的目的

CA6140机床后托架的是CA6140机床上的一个重要零件,因为其零件尺寸较小,结构形状也不是很复杂复杂,但侧面三杠孔和底面的精度要求较高,此外还有对精度要求不是很高的顶面的四孔要求加工,后托架上的底面和侧面三杠孔的粗糙度要求都是Ra1.6,所以都要求精加工。其三杠孔的中心线和底平面,有平面度的公差要求等。因为其尺寸精度、几何形状精度和相互位置精度,以及各表面的表面质量均影响机器或部件的装配质量,进而影响其性能与工作寿命,因此它的加工是非常关键和重要的。

机床设计毕业设计,其目的在于通过对CA6140机床后托架加工工艺的设计,使我们在拟定加工工艺方案的过程中,得到设计构思、方案的分析、结构工艺性、机械制图、零件计算、编写技术文件和查阅资料等方面的综合训练,树立正确的设计思想,掌握基本的设计方法,培养基本的设计方法,并培养了自己具有初步的结构分析、结构设计和计算能力。

1.2.2 设计的内容

(1)工序的划分

确定加工顺序和工序内容,安排工序的集中和分散程度,划分工序阶段,这项工作与生产纲领有密切关系,具体可以根据生产类型、零件的结构特点、技术要求和机床设备等。生产条件确定工艺过程的工序次数;如批量小时可采用在通用机床上工序集中原则,批量大时即可按工序分散原则,组织流水线生产,也可利用高生产率的通用设备,按工序集中原则组织生产。

(2)定位基准的选择

根据粗基准,精基准的选择原则;遵循基准统一、基准重合。由零件图具体分析可得:CA6140车床后托架首先以一个侧面和一个孔为粗基准,对底平面A进行粗加工,再以底平面A为基准加工孔。

(3)毛坯的选择:

根据生产纲领和零件结构选择毛坯,毛坯的类型一般在零件图上已有规定。对于铸件和锻件应了解其分模面、浇口、冒口位置和拔模率,以便在选择定位基准和计算加工余量时有所考虑。如果毛坯是棒料或型材,则按其标准确定尺寸规格,并决定每批加工件数。

(4)工艺路线的拟订

表示零件的加工顺序及加工方法,分出工序,安装或工位及工步等。并选择各工序所使用的机床型号、刀具、夹具及量具等。拟订工艺路线从实际出发,理论联系实际和工人结合起来。常常需要提出几个方案,进行分析比较后再确定。

1.2.3 设计的目的

对机械加工工艺规程基本要求可归结为质量、生产率和经济性。虽然有时互相矛盾,但只要把它们处理好,就会成为一个统一体。在三个要求中,质量是首要的。质量表现在机械产品的各项技术性能指标,质量不能保证,根本谈不上数量;质量和生产率之间是密切联系的,在保证质量的前提下,应该不断地最大限度地提高生产率,满足生产量的要求。如果两者矛盾,则生产率要服从于质量,应在保证质量的前提下解决生产率问题。在保证质量的前提下,应尽可能的节约耗费,减少投资,降低制造成本,这就是经济性。

因此,CA6140车床后托架的工艺规程设计应该体现质量、生产率和经济性的统一,达到经济合理及可行的目的。

第二章 CA6140机床后托架加工工艺的整体设计

2.1 CA6140机床后托架加工工艺分析

(1) 制订CA6140车床后托架加工工艺规程,关键是工序的划分和定位基准的选择。在设计开始的过程中,我们必须要认真分析零件图,了解其零件的结构特点和相关的技术要求,对零件的每一个细节,都应仔细的分析,如零件加工表面的平行度、粗糙度、垂直度,特别是要注意后托架零件各孔系自身精度(同轴度、圆度、粗糙度等)和它们的相互位置精度(轴线之间的平行度、垂直度以及轴线与平面之间的平行度、垂直度等要求),后托架零件的尺寸是整个零件加工的关键,必须弄清箱体零件的每一个尺寸。绘制零件图是一个重点,同时因为零件比较复杂,所以也是一个难点。我们采用AutoCAD软件绘制零件图,一方面增加我们对零件的了解认识,另一方面增加我们对AutoCAD软件的熟悉。

(2) CA6140机床后托架的是机床的一个重要零件,因为其零件尺寸较小,结构形状不是很复杂,但侧面三杠孔和底面的精度要求较高,此外还有顶面的四孔要求加工,但是对精度要求不是很高。后托架上的底面和侧面三杠孔的粗糙度要求都是,所以都要求精加工。其三杠孔的中心线和底平面有平面度的公差要求等。因为其尺寸精度、几何形状精度和相互位置精度,以及各表面的表面质量均影响机器或部件的装配质量,进而影响其性能与工作寿命,因此它的加工是非常关键和重要的。

2.2 CA6140机床后托架的工艺要求及其分析

一个好的结构不但要应该达到设计要求,而且要有好的机械加工工艺性,也就是要有加工的可能性,要便于加工,要能够保证加工质量,同时使加工的劳动量最小。而设计和工艺是密切相关的,又是相辅相成的。设计者要考虑加工工艺问题。工艺师要考虑如何从工艺上保证设计的要求。

根据任务要求中的设计内容,需要设计加工工艺孔夹具及铣底面夹具一套。其中加工侧面的三孔的夹具将用于卧式镗床,而顶面的四孔用到的刀具分别为两把麻花钻、扩孔钻、铰刀以及锪钻进行加工,侧面两个孔将用两把麻花钻对起进行加工。

3.1 铣平面夹具的设计

3.1.1检查原始材料

利用本夹具主要用来粗铣底平面,该底平面对孔、、的中心线要满足尺寸要求以及平行度要求。在粗铣此底平面时,其他都是未加工表面。为了保证技术要求,最关键是找到定位基准。同时,应考虑如何提高劳动生产率和降低劳动强度。

3.2 镗孔夹具的设计

3.2.1 研究原始质料

利用本夹具主要用来镗加工孔、、。加工时除了要满足粗糙度要求外,还应满足孔轴线对底平面的平行度公差要求。为了保证技术要求,最关键是找到定位基准。同时,应考虑如何提高劳动生产率和降低劳动强度。

3.3 钻顶面四孔夹具的设计

3.3.1 研究原始质料

利用本夹具主要用来钻、铰加工顶面的四孔,其中包括钻顶面四孔(其中包括钻孔和扩孔,铰孔,以及锪孔,)。加工时除了要满足粗糙度要求外,还应满足孔轴线对底平面的平行度公差要求。为了保证技术要求,最关键是找到定位基准。同时,应考虑如何提高劳动生产率和降低劳动强度。

参考文献

[1] 孙已德,机床夹具图册[M],北京:机械工业出版社,1984:20-23。

[2] 许晓旸,专用机床设备设计[M],重庆:重庆大学出版社,2003。

[3] 贵州工学院机械制造工艺教研室,机床夹具结构图册[M],贵阳:贵州任命出版社,1983:42-50。

[4] 东北重型机械学院等,机床夹具设计手册[M],上海:上海科学技术出版社,1979。

[5] 孟少龙,机械加工工艺手册第1卷[M],北京:机械工业出版社,1991。

[6]金属机械加工工艺人员手册修订组,金属机械加工工艺人员手册[M],上海:上海科学技术出版社,1979。

[7] 李洪,机械加工工艺手册[M],北京:机械工业出版社,1990。

[8] 马贤智,机械加工余量与公差手册[M],北京:中国标准出版社,1994。

[9] 上海金属切削技术协会,金属切削手册[M],上海:上海科学技术出版社,1984。

[10] 周永强,高等学校毕业设计指导[M],北京:中国建材工业出版社,2002。

[11] 刘文剑,曹天河,赵维,夹具工程师手册[M],哈尔滨:黑龙江科学技术出版社,1987。

[12] 余光国,马俊,张兴发,机床夹具设计[M],重庆:重庆大学出版社,1995。

[13] 东北重型机械学院,洛阳农业机械学院,长春汽车厂工人大学,机床夹具设计手册[M],上海:上海科学技术出版社,1980。

[14] 李庆寿,机械制造工艺装备设计适用手册[M],银州:宁夏人民出版社,1991。

[15] 廖念钊,莫雨松,李硕根,互换性与技术测量[M],中国计量出版社,2000:9-19。

[16] 王光斗,王春福,机床夹具设计手册[M],上海科学技术出版社,2000。

[17] 乐兑谦,金属切削刀具,机械工业出版社,2005:4-17。


内容简介:
毕 业 设 计 任 务 书 2008 年 2月 19 日 毕业设计题目基于普通机床的后托架及夹具的设计开发指导教师曾文萱职称讲师专业名称机电一体化技术班级机电50532学生姓名韩彪学号5020053205设计要求1.完成资料翻译一份(3000字以上)2.完成毕业设计调研报告一份;3.完成CA6140机床后托架加工工艺的设计;4.完成CA6140机床后托架加工专用夹具的设计;5.完成毕业设计说明书一份;6.完成相关设计图纸。完成毕业课题的计划安排序号内容时间安排1熟悉课题,可行性方案分析及方案论述;2008219-20082212确定加工顺序和工序内容,安排工序的集中和分散程度,划分工序阶段并进行加工余量工艺尺寸计算、工时定额计算、定位误差分析;2008222-20083053设计CA6140车床后托架专用夹具,同时检测夹具是否满足工件定位,定位精度等技术要求;2008306-20083-204完成设计图纸,写毕业论文;2008321-2008465修改、完善毕业论文,并做答辩准备。200847-20084106答辩2008411答辩提交资料外文资料翻译,毕业设计调研报告,毕业设计说明书,相关图纸。计划答辩时间2008年4月11日 无锡职业技术学院 2008 年2月 19 日无锡职业技术学院毕业设计(论文)第一章 引言1 1机械加工工艺的现状和发展趋势近年来,机械制造工艺有着飞速的发展。比如,应用人工智能选择零件的工艺规程。因为特种加工的微观物理过程非常复杂,往往涉及电磁场、热力学、流体力学、电化学等诸多领域,其加工机理的理论研究极其困难,通常很难用简单的解析式来表达。近年来,虽然各国学者采用各种理论对不同的特种加工技术进行了深入的研究,并取得了卓越的理论成就,但离定量的实际应用尚有一定的距离。然而采用每一种特种加工方法所获得的加工精度和表面 质量与加工条件参数间都有其规律。因此,目前常采用研究传统切削加工机理的实验统计方 法来了解特种加工的工艺规律,以便实际应用,但还缺乏系统性。为了能具体确切的说明过程,使工件能按照零件图的技术要求加工出来,就得制定复杂的机械加工工艺规程来作为生产的指导性技术文件,学习研究制定机械加工工艺规程的意义与作用就是本课题研究目的。在整个设计过程中,我们将学习到更多的知识。(1)我们必须仔细了解零件结构,认真分析零件图,培养我们独立识图能力,增强我们对零件图的认识和了解,通过对零件图的绘制,不仅能增强我们的绘图能力和运用AutoCAD软件的能力。(2)制订工艺规程、确定加工余量、工艺尺寸计算、工时定额计算、定位误差分析等。在整个设计中也是非常重要的,通过这些设计,不仅让我们更为全面地了解零件的加工过程、加工尺寸的确定,而且让我们知道工艺路线和加工余量的确定,必须与工厂实际的机床相适应。 这对以前学习过的知识的复习,也是以后工作的一个铺垫。(3)在这个设计过程中,我们还必须考虑工件的安装和夹紧.安装的正确与否直接影响工件加工精度,安装是否方便和迅速,又会影响辅助时间的长短,从而影响生产率,夹具是加工工件时,为完成某道工序,用来正确迅速安装工件的装置.它对保证加工精度、提高生产率和减轻工人劳动量有很大作用。这是整个设计的重点,也是一个难点。这是整个设计的重点,也是一个难点。受其限制,目前特种加工的工艺参数只能凭经验选取,还难以实现最优化和自动化,例如,电火花成形电极的沉入式 加工工艺,它在占电火花成形机床总数95%以上的非数控电火花成形加工机床和较大尺寸的模具型腔加工中得到广泛应用。虽然已有学者对其CAD、CAPP和CAM原理开展了一些研究,并取得了一些成果,但由于工艺数据的缺乏,仍未有成熟的商品化的CAD/CAM系统问世。通常 只能采用手工的方法或部分借助于CAD造型、部分生成复杂电极的三维型面数据。随着模糊 数学、神经元网络及专家系统等多种人工智能技术的成熟发展,人们开始尝试利用这一技术 来建立加工效果和加工条件之间的定量化的精度、效率、经济性等实验模型,并得到了初步 的成果。因此,通过实验建模,将典型加工实例和加工经验作为知识存储起来,建立描述特 种加工工艺规律的可扩展性开放系统的条件已经成熟。并为进一步开展特种加工加工工艺过程的计算机模拟,应用人工智能选择零件的工艺规程和虚拟加工奠定基础。 12 机床后托架加工工艺设计的目的、内容和要求121 设计的目的CA6140机床后托架的是CA6140机床上的一个重要零件,因为其零件尺寸较小,结构形状也不是很复杂复杂,但侧面三杠孔和底面的精度要求较高,此外还有对精度要求不是很高的顶面的四孔要求加工,后托架上的底面和侧面三杠孔的粗糙度要求都是Ra1.6,所以都要求精加工。其三杠孔的中心线和底平面,有平面度的公差要求等。因为其尺寸精度、几何形状精度和相互位置精度,以及各表面的表面质量均影响机器或部件的装配质量,进而影响其性能与工作寿命,因此它的加工是非常关键和重要的。机床设计毕业设计,其目的在于通过对CA6140机床后托架加工工艺的设计,使我们在拟定加工工艺方案的过程中,得到设计构思、方案的分析、结构工艺性、机械制图、零件计算、编写技术文件和查阅资料等方面的综合训练,树立正确的设计思想,掌握基本的设计方法,培养基本的设计方法,并培养了自己具有初步的结构分析、结构设计和计算能力。122 设计的内容(1)工序的划分确定加工顺序和工序内容,安排工序的集中和分散程度,划分工序阶段,这项工作与生产纲领有密切关系,具体可以根据生产类型、零件的结构特点、技术要求和机床设备等。生产条件确定工艺过程的工序次数;如批量小时可采用在通用机床上工序集中原则,批量大时即可按工序分散原则,组织流水线生产,也可利用高生产率的通用设备,按工序集中原则组织生产。(2)定位基准的选择根据粗基准,精基准的选择原则;遵循基准统一、基准重合。由零件图具体分析可得:CA6140车床后托架首先以一个侧面和一个孔为粗基准,对底平面A进行粗加工,再以底平面A为基准加工孔。(3)毛坯的选择:根据生产纲领和零件结构选择毛坯,毛坯的类型一般在零件图上已有规定。对于铸件和锻件应了解其分模面、浇口、冒口位置和拔模率,以便在选择定位基准和计算加工余量时有所考虑。如果毛坯是棒料或型材,则按其标准确定尺寸规格,并决定每批加工件数。(4)工艺路线的拟订表示零件的加工顺序及加工方法,分出工序,安装或工位及工步等。并选择各工序所使用的机床型号、刀具、夹具及量具等。拟订工艺路线从实际出发,理论联系实际和工人结合起来。常常需要提出几个方案,进行分析比较后再确定。123 设计的目的对机械加工工艺规程基本要求可归结为质量、生产率和经济性。虽然有时互相矛盾,但只要把它们处理好,就会成为一个统一体。在三个要求中,质量是首要的。质量表现在机械产品的各项技术性能指标,质量不能保证,根本谈不上数量;质量和生产率之间是密切联系的,在保证质量的前提下,应该不断地最大限度地提高生产率,满足生产量的要求。如果两者矛盾,则生产率要服从于质量,应在保证质量的前提下解决生产率问题。在保证质量的前提下,应尽可能的节约耗费,减少投资,降低制造成本,这就是经济性。因此,CA6140车床后托架的工艺规程设计应该体现质量、生产率和经济性的统一,达到经济合理及可行的目的。第二章 CA6140机床后托架加工工艺的整体设计21 CA6140机床后托架加工工艺分析(1) 制订CA6140车床后托架加工工艺规程,关键是工序的划分和定位基准的选择。在设计开始的过程中,我们必须要认真分析零件图,了解其零件的结构特点和相关的技术要求,对零件的每一个细节,都应仔细的分析,如零件加工表面的平行度、粗糙度、垂直度,特别是要注意后托架零件各孔系自身精度(同轴度、圆度、粗糙度等)和它们的相互位置精度(轴线之间的平行度、垂直度以及轴线与平面之间的平行度、垂直度等要求),后托架零件的尺寸是整个零件加工的关键,必须弄清箱体零件的每一个尺寸。绘制零件图是一个重点,同时因为零件比较复杂,所以也是一个难点。我们采用AutoCAD软件绘制零件图,一方面增加我们对零件的了解认识,另一方面增加我们对AutoCAD软件的熟悉。(2) CA6140机床后托架的是机床的一个重要零件,因为其零件尺寸较小,结构形状不是很复杂,但侧面三杠孔和底面的精度要求较高,此外还有顶面的四孔要求加工,但是对精度要求不是很高。后托架上的底面和侧面三杠孔的粗糙度要求都是,所以都要求精加工。其三杠孔的中心线和底平面有平面度的公差要求等。因为其尺寸精度、几何形状精度和相互位置精度,以及各表面的表面质量均影响机器或部件的装配质量,进而影响其性能与工作寿命,因此它的加工是非常关键和重要的。22 CA6140机床后托架的工艺要求及其分析一个好的结构不但要应该达到设计要求,而且要有好的机械加工工艺性,也就是要有加工的可能性,要便于加工,要能够保证加工质量,同时使加工的劳动量最小。而设计和工艺是密切相关的,又是相辅相成的。设计者要考虑加工工艺问题。工艺师要考虑如何从工艺上保证设计的要求。221 CA6140机床后托架的技术要求如(附图四)所示要求加工的有三组加工。底面、侧面三孔、顶面的四个孔、以及左视图上的两个孔。(1) 以底面为主要加工的表面,有底面的铣加工,其底面的粗糙度要求是,平面度公差要求是0.03。(2) 另一组加工是侧面的三孔,分别为,其表面粗糙度要求 要求的精度等级分别是,。(3) 以顶面为住加工面的四个孔,分别是以和为一组的阶梯空,这组孔的表面粗糙度要求是,以及以和的阶梯孔,其中是装配铰孔,其中孔的表面粗糙度要求是,是装配铰孔的表面粗糙度的要求是。(4) CA6140机床后托架毛坯的选择金属行浇铸,因为生产率很高,所以可以免去每次造型。单边余量一般在,结构细密,能承受较大的压力,占用生产的面积较小。因为CA6140机床后托架的重量只有3.05kg,而年产量是5000件,由7中表2.1-3可知是中批量生产。23 CA6140机床后托架的加工工艺过程由以上分析可知。该箱体零件的主要加工表面是平面及孔系。一般来说,保证平面的加工精度要比保证孔系的加工精度容易。因此,对于CA6140机床后托架来说,加工过程中的主要问题是保证孔的尺寸精度及位置精度,处理好孔和平面之间的相互关系。由上面的一些技术条件分析得知:CA6140机床后托架的是机床的一个重要零件,因为其零件尺寸较小,结构形状不是很复杂,但侧面三杠孔和底面的精度要求较高,此外还有顶面的四孔要求加工,CA6140后托架的尺寸精度,形状机关度以及位置机精度要求都很高,就给加工带来了困难,必须重视。24 确定各表面加工方案一个好的结构不但应该达到设计要求,而且要有好的机械加工工艺性,也就是要有加工的可能性,要便于加工,要能保证加工的质量,同时是加工的劳动量最小。设计和工艺是密切相关的,又是相辅相成的。对于我们设计CA6140机床后托架的加工工艺来说,应选择能够满足孔系加工精度要求的加工方法及设备。除了从加工精度和加工效率两方面考虑以外,也要适当考虑经济因素。在满足精度要求及生产率的条件下,应选择价格较底的机床。241 在选择各表面及孔的加工方法时,要综合考虑以下因素:(1) 要考虑加工表面的精度和表面质量要求,根据各加工表面的技术要求,选择加工方法及分几次加工。(2) 根据生产类型选择,在大批量生产中可专用的高效率的设备。在单件小批量生产中则常用通用设备和一般的加工方法。如、柴油机连杆小头孔的加工,在 小批量生产时,采用钻、扩、铰加工方法;而在大批量生产时采用拉削加工。(3) 要考虑被加工材料的性质,例如,淬火钢必须采用磨削或电加工;而有色金属由于磨削时容易堵塞砂轮,一般都采用精细车削,高速精铣等。46 (4) 要考虑工厂或车间的实际情况,同时也应考虑不断改进现有加工方法和设备,推广新技术,提高工艺水平。(5) 此外,还要考虑一些其它因素,如加工表面物理机械性能的特殊要求,工件形状和重量等。选择加工方法一般先按这个零件主要表面的技术要求选定最终加工方法。再选择前面各工序的加工方法,如加工某一轴的主要外圆面,要求公差为IT6,表面粗糙度为Ra0.63m,并要求淬硬时,其最终工序选用精度,前面准备工序可为粗车半精车淬火粗磨。242 平面的加工由参考文献7中表2.1-12可以确定,底面的加工方案为底平面:粗铣精铣(),粗糙度为6.30.8,一般不淬硬的平面,精铣的粗糙度可以较小。243 孔的加工方案(1) 由参考文献7中表2.1-11确定,以为孔的表面粗糙度为1.6,则选侧孔(,)的加工顺序为:粗镗精镗。(2) 为孔的表面粗糙度的要求都不高,是,所以我们采用一次钻孔的加工方法,的孔选择的加工方法是钻,因为的孔和是一组阶梯孔,所以可以在已经钻了的孔基础上再锪孔钻锪到,而另一组和也是一组阶梯的孔,不同的是的孔是锥孔,起表面粗糙度的要求是,所以全加工的方法是钻扩铰。25 确定各加工部位的定位基准251 粗基准的选择选择粗基准时,考虑的重点是如何保证各加工表面有足够的余量,使不加工表面与加工表面间的尺寸、位子符合图纸要求。粗基准选择应当满足以下要求:(1) 粗基准的选择应以加工表面为粗基准。目的是为了保证加工面与不加工面的相互位置关系精度。如果工件上表面上有好几个不需加工的表面,则应选择其中与加工表面的相互位置精度要求较高的表面作为粗基准。以求壁厚均匀、外形对称、少装夹等。(2) 选择加工余量要求均匀的重要表面作为粗基准。例如:机床床身导轨面是其余量要求均匀的重要表面。因而在加工时选择导轨面作为粗基准,加工床身的底面,再以底面作为精基准加工导轨面。这样就能保证均匀地去掉较少的余量,使表层保留而细致的组织,以增加耐磨性。(3) 应选择加工余量最小的表面作为粗基准。这样可以保证该面有足够的加工余量。(4) 应尽可能选择平整、光洁、面积足够大的表面作为粗基准,以保证定位准确夹紧可靠。有浇口、冒口、飞边、毛刺的表面不宜选作粗基准,必要时需经初加工。(5) 粗基准应避免重复使用,因为粗基准的表面大多数是粗糙不规则的。多次使用难以保证表面间的位置精度。要从保证孔与孔、孔与平面、平面与平面之间的位置,能保证CA6140机床后托架在整个加工过程中基本上都能用统一的基准定位。从CA6140机床后托架零件图分析可知,选择侧面三孔作为CA6140机床后托架加工粗基准。252 精基准选择的原则(1) 基准重合原则。即尽可能选择设计基准作为定位基准。这样可以避免定位基准与设计基准不重合而引起的基准不重合误差。(2) 基准统一原则,应尽可能选用统一的定位基准。基准的统一有利于保证各表面间的位置精度,避免基准转换所带来的误差,并且各工序所采用的夹具比较统一,从而可减少夹具设计和制造工作。例如:轴类零件常用顶针孔作为定位基准。车削、磨削都以顶针孔定位,这样不但在一次装夹中能加工大多书表面,而且保证了各外圆表面的同轴度及端面与轴心线的垂直度。(3) 互为基准的原则。选择精基准时,有时两个被加工面,可以互为基准反复加工。例如:对淬火后的齿轮磨齿,是以齿面为基准磨内孔,再以孔为基准磨齿面,这样能保证齿面余量均匀。自为基准原则。有些精加工或光整加工工序要求余量小而均匀,可以选择加工表面本身为基准。例如:磨削机床导轨面时,是以导轨面找正定位的。此外,像拉孔在无心磨床上磨外圆等,都是自为基准的例子。此外,还应选择工件上精度高。尺寸较大的表面为精基准,以保证定位稳固可靠。并考虑工件装夹和加工方便、夹具设计简单等。要从保证孔与孔、孔与平面、平面与平面之间的位置,能保证CA6140机床后托架在整个加工过程中基本上都能用统一的基准定位。从CA6140机床后托架零件图分析可知,它的底平面与侧面三孔平行而且占有的面积较大,适于作精基准使用。但用一个平面定位仅仅能限制工件的三个自由度,如果使用典型的一面两孔定位方法,则可以满足整个加工过程中基本上都采用统一的基准定位的要求。至于两侧面,因为是非加工表面,所以也可以用与顶平面的四孔的加工基准。选择精基准的原则时,考虑的重点是有利于保证工件的加工精度并使装夹准。26 制订工艺路线对于大批量生产的零件,一般总是首先加工出统一的基准。CA6140机床后托架的加工的第一个工序也就是加工统一的基准。具体安排是先以孔定位粗、精加工顶平面。后续工序安排应当遵循粗精分开和先面后孔的原则。261 工序的合理组合确定加工方法以后,就按生产类型、零件的结构特点、技术要求和机床设备等具体生产条件确定工艺过程的工序数。确定工序数的基本原则:(1) 工序分散原则工序内容简单,有利选择最合理的切削用量。便于采用通用设备。简单的机床工艺装备。生产准备工作量少,产品更换容易。对工人的技术要求水平不高。但需要设备和工人数量多,生产面积大,工艺路线长,生产管理复杂。(2) 工序集中原则工序数目少,工件装、夹次数少,缩短了工艺路线,相应减少了操作工人数和生产面积,也简化了生产管理,在一次装夹中同时加工数个表面易于保证这些表面间的相互位置精度。使用设备少,大量生产可采用高效率的专用机床,以提高生产率。但采用复杂的专用设备和工艺装备,使成本增高,调整维修费事,生产准备工作量大。一般情况下,单件小批生产中,为简化生产管理,多将工序适当集中。但由于不采用专用设备,工序集中程序受到限制。结构简单的专用机床和工夹具组织流水线生产。加工工序完成以后,将工件清洗干净。清洗是在的含0.4%1.1%苏打及0.25%0.5%亚硝酸钠溶液中进行的。清洗后用压缩空气吹干净。保证零件内部杂质、铁屑、毛刺、砂粒等的残留量不大于。262 工序的集中与分散制订工艺路线时,应考虑工序的数目,采用工序集中或工序分散是其两个不同的原则。所谓工序集中,就是以较少的工序完成零件的加工,反之为工序分散。 (1) 工序集中的特点工序数目少,工件装,夹次数少,缩短了工艺路线,相应减少了操作工人数和生产面积,也简化了生产管理,在一次装夹中同时加工数个表面易于保证这些表面间的相互位置精度。使用设备少,大量生产可采用高效率的专用机床,以提高生产率。但采用复杂的专用设备和工艺装备,使成本增高,调整维修费事,生产准备工作量大。(2) 工序分散的特点工序内容简单,有利选择最合理的切削用量。便于采用通用设备。简单的机床工艺装备。生产准备工作量少,产品更换容易。对工人的技术要求水平不高。但需要设备和工人数量多,生产面积大,工艺路线长,生产管理复杂。工序集中与工序分散各有特点,必须根据生产类型。加工要求和工厂的具体情况进行综合分析决定采用那一种原则。一般情况下,单件小批生产中,为简化生产管理,多将工序适当集中。但由于不采用专用设备,工序集中程序受到限制。结构简单的专用机床和工夹具组织流水线生产。由于近代计算机控制机床及加工中心的出现,使得工序集中的优点更为突出,即使在单件小批生产中仍可将工序集中而不致花费过多的生产准备工作量,从而可取的良好的经济效果。263 加工阶段的划分零件的加工质量要求较高时,常把整个加工过程划分为几个阶段:(1) 粗加工阶段粗加工的目的是切去绝大部分多雨的金属,为以后的精加工创造较好的条件,并为半精加工,精加工提供定位基准,粗加工时能及早发现毛坯的缺陷,予以报废或修补,以免浪费工时。粗加工可采用功率大,刚性好,精度低的机床,选用大的切前用量,以提高生产率、粗加工时,切削力大,切削热量多,所需夹紧力大,使得工件产生的内应力和变形大,所以加工精度低,粗糙度值大。一般粗加工的公差等级为IT11IT12。粗糙度为Ra80100m。(2) 半精加工阶段半精加工阶段是完成一些次要面的加工并为主要表面的精加工做好准备,保证合适的加工余量。半精加工的公差等级为IT9IT10。表面粗糙度为Ra101.25m。(3) 精加工阶段精加工阶段切除剩余的少量加工余量,主要目的是保证零件的形状位置几精度,尺寸精度及表面粗糙度,使各主要表面达到图纸要求.另外精加工工序安排在最后,可防止或减少工件精加工表面损伤。精加工应采用高精度的机床小的切前用量,工序变形小,有利于提高加工精度精加工的加工精度一般为IT6IT7,表面粗糙度为Ra101.25m。(4) 光整加工阶段对某些要求特别高的需进行光整加工,主要用于改善表面质量,对尺度精度改善很少。一般不能纠正各表面相互位置误差,其精度等级一般为IT5IT6,表面粗糙度为Ra1.250.32m。此外,加工阶段划分后,还便于合理的安排热处理工序。由于热处理性质的不同,有的需安排于粗加工之前,有的需插入粗精加工之间。但须指出加工阶段的划分并不是绝对的。在实际生活中,对于刚性好,精度要求不高或批量小的工件,以及运输装夹费事的重型零件往往不严格划分阶段,在满足加工质量要求的前提下,通常只分为粗、精加工两个阶段,甚至不把粗精加工分开。必须明确划分阶段是指整个加工过程而言的,不能以某一表面的加工或某一工序的性质区分。例如工序的定位精基准面,在粗加工阶段就要加工的很准确,而在精加工阶段可以安排钻小空之类的粗加工。264 加工工艺路线方案的比较 在保证零件尺寸公差、形位公差及表面粗糙度等技术条件下,成批量生产可以考虑采用专用机床,以便提高生产率。但同时考虑到经济效果,降低生产成本,拟订两个加工工艺路线方案。见下表2-1:表2-1加工工艺路线方案比较表工序号方案方案工序内容定位基准工序内容定位基准010粗铣底平面侧面和外圆粗、精铣底平面侧面和外圆020精铣底平粗侧面和外圆粗镗孔:、 底面和侧面040钻、扩孔:、 底面和侧面半精镗孔:、底面和侧面050粗铰孔:、 底面和侧面精镗孔:、底面和侧面060精铰孔:、 侧面和两孔粗铣油槽底面和侧面070粗铣油槽底面和侧面钻:、底面和侧面080锪钻孔:底面和侧面扩孔底面和侧面090钻:、底面和侧面精铰锥孔:底面和侧面110扩孔底面和侧面锪钻孔:、底面和侧面120精铰锥孔:底面和侧面去毛刺底面和侧面130锪钻孔:、底面和侧面钻:、底面和孔140钻:、底面和孔攻螺纹底面和孔150攻螺纹底面和孔锪平面底面和孔160锪平面倒角去毛刺底面和孔160倒角去毛刺检验170检验加工工艺路线方案的论证:(1) 方案在120工序中按排倒角去毛刺,这不仅避免划伤工人的手,而且给以后的定位及装配得到可靠的保证。(2) 方案在010工序中先安排铣底平面,主要是因为底平面是以后工序的主要定位面之一,为提高定位精度。(3) 方案符合粗精加工分开原则。由以上分析:方案为合理、经济的加工工艺路线方案。具体的工艺过程如下表2-2:表2-2加工工艺过程表工序号工 种工作内容说 明010铸造金属型铸造铸件毛坯尺寸:长: 宽:高:孔:、020清砂除去浇冒口,锋边及型砂030热处理退火石墨化退火,来消除铸铁表层和壁厚较薄的部位可能出现的白口组织(有大量的渗碳体出现),以便于切削加工040检验检验毛坯050铣粗铣、精铣底平面工件用专用夹具装夹;立式铣床060粗镗粗镗镗孔:,工件用专用夹具装夹;立式铣镗床()070铣粗铣油槽080半精镗半精镗镗孔:,工件用专用夹具装夹;立式铣镗床()090精镗精镗镗孔:,工件用专用夹具装夹;立式铣镗床()100钻将孔、钻到直径工件用专用夹具装夹;摇臂钻床110扩孔钻将扩孔到要求尺寸120锪孔钻锪孔、到要求尺寸130铰精铰锥孔140钳去毛刺150钻钻孔、工件用专用夹具装夹;摇臂钻床160攻丝攻螺纹170钳倒角去毛刺180检验190入库清洗,涂防锈油265 设计加工工艺卡片在加工过程中,加工人员需要参照工艺卡片进行加工,所以要求工艺卡片的内容要简明扼要,用最少的文字说明加工的主要技术要求。(1) 如下图为工艺卡片2-1,工艺卡片 2- 1加工工艺卡片2-1,具体而清晰的将05、06两道工序及其所需要的加工工具描述出来,省去了文字叙述,简洁而方便。便于加工人员在加工的过程中随时查阅。(2) 如下图为工艺卡片2-2,工艺卡片 2- 2在加工工艺卡片2-2中,主要加工CA6140机床后托架侧面的3个孔,它们的半径分别为:25.5,30.2,40,在080步工序中先分别对3个孔进行半精镗,有利于下一步的加工;在090步工序中,分别对3个杠孔进行了精镗,进一步细化的加工使孔的尺寸更精确、表面粗糙度达到各方面的技术要求。(3) 如下图为工艺卡片2-3,工艺卡片 2- 3在工艺卡片2-3中包含了100和110两步工序,其中第100步工序进行的是使用钻床加工4个大小及工艺要求都相同的直径为10的孔,因为其他表面粗糙度等技术要求已经在上面的步骤中完成,所以可以直接进行加工。在第110步工序中,进行的是扩孔,2个孔的直径都为13,各方面的技术要求也相同,而且孔直径大小在6.3-12.5的范围内,因此采取“钻-扩”的加工顺序。(4) 如下图为工艺卡片2-4,工艺卡片 2- 4工艺卡片2-4包括120和130两步工序,其中120步工序中又包含了2个工步,首先是锪直径为20的2个相同的孔,然后进行的是锪直径为13的孔;第130步工序可分为3个工步:钻直径为6的孔,组那直径为6的螺纹孔,对M6的螺纹孔进行攻丝。27 机床后托架的偏差,加工余量,工序尺寸及毛坯尺寸的确定CA6140机床后托架的铸造采用的是铸铁制造,其材料是HT150,硬度HB为150-200,生产类型为中批量生产,采用铸造毛坯。271 毛坯的结构工艺要求(1) CA6140车床后托架为铸造件,对毛坯的结构工艺有一定要求: 铸件的壁厚应和合适,均匀,不得有突然变化。 铸造圆角要适当,不得有尖角。 铸件结构要尽量简化,并要有和合理的起模斜度,以减少分型面、芯子、并便于起模。 加强肋的厚度和分布要合理,以免冷却时铸件变形或产生裂纹。 铸件的选材要合理,应有较好的可铸性。毛坯形状、尺寸确定的要求(2) 设计毛坯形状、尺寸还应考虑到: 各加工面的几何形状应尽量简单。 工艺基准以设计基准相一致。 便于装夹、加工和检查。 结构要素统一,尽量使用普通设备和标准刀具进行加工。在确定毛坯时,要考虑经济性。虽然毛坯的形状尺寸与零件接近,可以减少加工余量,提高材料的利用率,降低加工成本,但这样可能导致毛坯制造困难,需要采用昂贵的毛坯制造设备,增加毛坯的制造成本。因此,毛坯的种类形状及尺寸的确定一定要考虑零件成本的问题但要保证零件的使用性能。在毛坯的种类形状及尺寸确定后,必要时可据此绘出毛坯图。272机床后托架的偏差计算(1) 底平面的偏差及加工余量计算底平面加工余粮的计算,计算底平面与孔(,)的中心线的尺寸为。根据工序要求,顶面加工分粗、精铣加工。各工步余量如下:粗铣:由参考文献5中表3.2-23。其余量值规定为,现取。表3.2-27粗铣平面时厚度偏差取。精铣:由参考文献7中表2.3-59,其余量值规定为。铸造毛坯的基本尺寸为,又根据参考文献7中表2.3-11,铸件尺寸公差等级选用CT7,再查表2.3-9可得铸件尺寸公差为毛坯的名义尺寸为:毛坯最小尺寸为:毛坯最大尺寸为:粗铣后最大尺寸为:粗铣后最小尺寸为:精铣后尺寸与零件图尺寸相同,即与侧面三孔(,)的中心线的尺寸为。(2) 正视图上的三孔的偏差及加工余量计算参照参考文献7中表2.3-59和参考文献15中表1-8,可以查得:孔:粗镗的精度等级:,表面粗糙度,尺寸偏差是半精镗的精度等级:,表面粗糙度,尺寸偏差是精镗的精度等级:,表面粗糙度,尺寸偏差是孔粗镗的精度等级:,表面粗糙度,尺寸偏差是半精镗的精度等级:,表面粗糙度,尺寸偏差是精镗的精度等级:,表面粗糙度,尺寸偏差是孔粗镗的精度等级:,表面粗糙度,尺寸偏差是半精镗的精度等级:,表面粗糙度,尺寸偏差是精镗的精度等级:,表面粗糙度,尺寸偏差是根据工序要求,侧面三孔的加工分为粗镗、半精镗、精镗三个工序完成,各工序余量如下:粗镗: 孔,参照7中表2.3-48,其余量值为;孔,参照7中表2.3-48,其余量值为;孔,参照7中表2.3-48,其余量值为。半精镗: 孔,参照7中表2.3-48,其余量值为;孔,参照7中表2.3-48,其余量值为;孔,参照7中表2.3-48,其余量值为。精镗: 孔,参照7中表2.3-48,其余量值为;孔,参照7中表2.3-48,其余量值为;孔,参照7中表2.3-48,其余量值为。铸件毛坯的基本尺寸分别为:孔毛坯基本尺寸为:;孔毛坯基本尺寸为:;孔毛坯基本尺寸为:。根据参考文献7中表2.3-11,铸件尺寸公差等级选用CT7,再查表2.3-9可得铸件尺寸公差分别为:孔毛坯名义尺寸为:;毛坯最大尺寸为:;毛坯最小尺寸为:;粗镗工序尺寸为:半精镗工序尺寸为:精镗后尺寸是,已达到零件图尺寸要求孔毛坯名义尺寸为:;毛坯最大尺寸为:;毛坯最小尺寸为:;粗镗工序尺寸为:;半精镗工序尺寸为:精镗后尺寸与零件图尺寸相同,即:孔毛坯名义尺寸为:;毛坯最大尺寸为:;毛坯最小尺寸为:;粗镗工序尺寸为:半精镗工序尺寸为:精镗后尺寸与零件图尺寸相同,即(3) 顶面两组孔和,以及另外一组的锥孔和毛坯为实心,不冲孔。两孔精度要求为,表面粗糙度要求为。参照参考文献7中表2.3-47,表2.3-48。确定工序尺寸及加工余量为:第一组:和加工该组孔的工艺是:钻扩锪钻孔: 扩孔: (Z为单边余量)锪孔: (Z为单边余量) 第二组:的锥孔和加工该组孔的工艺是:钻锪铰钻孔: 锪孔: (Z为单边余量)铰孔: 28 确定切削用量及基本工时281 工序一 粗、精铣底面机床:双立轴圆工作台铣床刀具:硬质合金端铣刀(面铣刀)材料: 齿数(1) 粗铣铣削深度:每齿进给量:根据参考文献7中表2.4-73,取铣削速度:参照参考文献7中表2.4-81,取机床主轴转速:, 式(2-1)实际铣削速度: 式(2-2)进给量: 式(2-3)工作台每分进给量: :根据参考文献7中表2.4-81,被切削层长度:由毛坯尺寸可知刀具切入长度: 式(2-4)取刀具切出长度:取走刀次数为1机动时间: 式(2-5)(2) 精铣:铣削深度:每齿进给量:根据参考文献7中表2.4-73,取铣削速度:参照参考文献7中表2.4-81,取机床主轴转速,由式(2-1): , 实际铣削速度,由式(2-2):进给量,由式(2-3)工作台每分进给量: 被切削层长度:由毛坯尺寸可知刀具切入长度:精铣时刀具切出长度:取走刀次数为1。机动时间,由式(2-5):本工序机动时间282 工序二 粗、半精、精镗CA6140侧面三杠孔机床:卧式镗床刀具:硬质合金镗刀,镗刀材料:(1) 粗镗孔切削深度:,毛坯孔径。进给量:根据参考文献7中表2.4-66,刀杆伸出长度取,切削深度为。因此确定进给量。切削速度:参照参考文献7中表2.4-66取机床主轴转速,由式(2-1)有:取实际切削速度,由式(2-2)有:工作台每分钟进给量: 式(2-7)被切削层长度:刀具切入长度 式(2-6)刀具切出长度: 取 行程次数:机动时间,由式(2-5)有:(2)粗镗孔切削深度:,毛坯孔径进给量:根据参考文献7中表2.4-66,刀杆伸出长度取,切削深度为。因此确定进给量。切削速度:参照参考文献7中表2.4-66,取机床主轴转速,由式(2-1)有:,取实际切削速度,由式(2-2)有: 工作台每分钟进给量,由式(2-7)有:被切削层长度:刀具切入长度,由式(2-6)有:刀具切出长度: 取行程次数:机动时间,由式(2-5)有:(3) 粗镗孔切削深度:,毛坯孔径。进给量:根据参考文献7中表2.4-66,刀杆伸出长度取,切削深度为。因此确定进给量切削速度:参照参考文献7中表2.4-66,取机床主轴转速,由式(2-1)有: ,取实际切削速度,由式(2-2)有: 工作台每分钟进给量,由式(2-7)有:被切削层长度:刀具切入长度,由式(2-6)有:刀具切出长度: 取行程次数:机动时间,由式(2-5)有:(4) 半精镗孔切削深度:,粗镗后孔径进给量:根据参考文献7中表2.4-66,刀杆伸出长度取,切削深度为。因此确定进给量切削速度:参照参考文献7中表2.4-66,取:机床主轴转速,由式(2-1)有,取实际切削速度,由式(2-2)有: 工作台每分钟进给量,由式(2-7)有:被切削层长度:刀具切入长度,由式(2-6)有:刀具切出长度: 取行程次数:机动时间,由式(2-5)有:(5) 半精镗孔切削深度:,粗镗后孔径进给量:根据参考文献7中表2.4-66,刀杆伸出长度取,切削深度为。因此确定进给量切削速度:参照参考文献7中表2.4-66,取:机床主轴转速,由式(2-1)有:,取实际切削速度,由式(2-2)有:工作台每分钟进给量,由式(2-7)有:被切削层长度:刀具切入长度,由式(2-6)有:刀具切出长度: 取行程次数:机动时间,由式(2-5)有:(6) 半精镗孔切削深度:,粗镗后孔径进给量:根据参考文献7中表2.4-66,刀杆伸出长度取,切削深度为。因此确定进给量切削速度:参照参考文献7中表2.4-66,取机床主轴转速,由式(2-1)有:,取实际切削速度,由式(2-2)有: 工作台每分钟进给量,由式(2-7)有:被切削层长度:刀具切入长度,由式(2-6)有:刀具切出长度: 取行程次数:机动时间,由式(2-5)有:(7) 精镗孔切削深度:,半精镗后孔径进给量:根据参考文献7中表2.4-66,刀杆伸出长度取,切削深度为。因此确定进给量切削速度:参照参考文献7中表2.4-66,取机床主轴转速,由式(2-2)有:,取实际切削速度,由式(2-2)有: 工作台每分钟进给量,由式(2-7)有:被切削层长度:刀具切入长度,由式(2-6)有:刀具切出长度: 取行程次数:机动时间,由式(2-5)有:(8) 精镗孔切削深度:,半精镗后孔径进给量:根据参考文献7中表2.4-66,刀杆伸出长度取,切削深度为。因此确定进给量切削速度:参照参考文献7中表2.4-66,取机床主轴转速,由式(2-1)有:,取实际切削速度,由式(2-2)有: 工作台每分钟进给量,由式(2-7)有:被切削层长度:刀具切入长度,由式(2-6)有:刀具切出长度: 取行程次数:机动时间,由式(2-5)有:(9) 精镗孔切削深度:,半精镗后孔径进给量:根据参考文献7中表2.4-66,刀杆伸出长度取,切削深度为。因此确定进给量切削速度:参照参考文献7中表2.4-66,取机床主轴转速,由式(2-2)有:取实际切削速度,由式(2-2)有: 工作台每分钟进给量,由式(2-7)有:被切削层长度:刀具切入长度,由式(2-6)有:刀具切出长度: 取行程次数:机动时间,由式(2-7)有: 本工序所用的机动时间: 283 工序三 钻顶面四孔钻顶面四孔(其中包括钻孔,和扩孔,铰孔,以及锪孔,)机床:刀具:硬质合金锥柄麻花钻头。型号:E211和E101 带导柱直柄平底锪钻(GB4260-84) 公制/莫式4号锥直柄铰刀 刀具材料:(1) 钻孔,以及的锥孔钻孔时先采取的是钻到在扩到,所以,另外的两个锥孔也先钻到。切削深度:进给量:根据参考文献7中表2.4-52,取切削速度:参照参考文献7中表2.4-53,取机床主轴转速,由式(2-1)有:,取实际切削速度,由式(2-2)有:被切削层长度:刀具切入长度: ,式(2-8)刀具切出长度: 取走刀次数为1机动时间: 式(2-9)(2) 扩孔钻孔时先采取的是钻到再扩到,所以,切削深度:进给量:根据参考文献7中表2.4-52,取切削速度:参照参考文献7中表2.4-53,取机床主轴转速,由式(2-1)有:,取实际切削速度,由式(2-2)有:被切削层长度:刀具切入长度,由式(2-8)有:刀具切出长度: 取走刀次数为1机动时间,由式(2-9)有:(3) 锪孔切削深度:,根据参考文献7中表查得:进给量,切削速度;取机床主轴转速,由式(2-1)有,取实际切削速度,由式(2-2)有:被切削层长度:刀具切入长度,由式(2-8)有:刀具切出长度: 取走刀次数为2机动时间,由式(2-5)有:(4) 锪孔切削深度:,根据参考文献7中表查得:进给量,切削速度;取机床主轴转速,由式(2-1)有:,取实际切削速度,由式(2-2)有: 被切削层长度:刀具切入长度,由式(2-8)有:刀具切出长度: 取走刀次数为1机动时间,由式(2-5)有:铰孔切削深度:,进给量:根据参考文献7中表2.4-58,取切削速度:参照参考文献7中表2.4-60,取机床主轴转速,由式(2-1)有:,取实际切削速度,由式(2-2)有:被切削层长度:刀具切入长度,由式(2-8)有:刀具切出长度: 取走刀次数为1机动时间,由式(2-9)有:284 工序四 钻侧面两孔钻侧面两孔(其中包括钻的孔和的螺纹孔)机床:(1) 钻:切削深度:根据参考文献7中表查得:进给量,切削速度,机床主轴转速,由式(2-1)有:,取实际切削速度,由式(2-2)有:,被切削层长度:刀具切入长度,由式(2-8)有:刀具切出长度: 取加工基本时间,由式(2-5)有: (2) 钻螺孔切削深度:进给量:根据参考文献7中表2.4-39,取切削速度:参照参考文献7中表2.4-41,取机床主轴转速,由式(2-1)有:,取实际切削速度,由式(1.2)有:被切削层长度:刀具切入长度,由式(2-8)有刀具切出长度:走刀次数为1机动时间,由式(2-5)有:(3)攻螺纹孔机床:组合攻丝机刀具:高速钢机动丝锥进给量:由于其螺距,因此进给量切削速度:参照参考文献7中表2.4-105,取机床主轴转速,由式(2-1)有:,取丝锥回转转速:取实际切削速度,由式(2-2)有:被切削层长度:刀具切入长度:刀具切出长度:走刀次数为1机动时间,由式(2-5)有:钻顶面四孔的机动时间:这些工序的加工机动时间的总和是:29 时间定额计算及生产安排根据设计任务要求,该CA6140机床后托架的年产量为5000件。一年以240个工作日计算,每天的产量应不低于21件。设每天的产量为21件。再以每天8小时工作时间计算,则每个工件的生产时间应不大于22.8min。参照参考文献7中表2.5-2,机械加工单件(生产类型:中批以上)时间定额的计算公式为: (大量生产时) 式(2-10)因此在大批量生产时单件时间定额计算公式为: 式(2-11)其中: 单件时间定额 基本时间(机动时间) 辅助时间。用于某工序加工每个工件时都要进行的各种辅助动作所消耗的时间,包括装卸工件时间和有关工步辅助时间 布置工作地、休息和生理需要时间占操作时间的百分比值291 粗、精铣工件底面机动时间:辅助时间:参照参考文献7中表2.5-45,取工步辅助时间为。由于在生产线上装卸工件时间很短,所以取装卸工件时间为。则:根据参考文献7中表2.5-48,单间时间定额,由式(2-11)有:因此应布置一台机床即可以完成本工序的加工,达到生产要求。292 镗侧面三个杠孔(1) 粗镗侧面的三孔(,)机动时间:辅助时间:参照参考文献7中表2.5-37,取工步辅助时间为。由于在生产线上装卸工件时间很短,所以取装卸工件时间为。则:根据参考文献7中表2.5-39,单间时间定额,由式(2-11)有:因此应布置一台机床即可以完成本工序的加工,达到生产要求。(2) 半精镗侧面的三孔(,)机动时间:辅助时间:参照参考文献7中表2.5-37,取工步辅助时间为。由于在生产线上装卸工件时间很短,所以取装卸工件时间为。则:根据参考文献7中表2.5-39,单间时间定额,由式(2-11)有:因此应布置一台机床即可以完成本工序的加工,达到生产要求。(3) 精镗侧面的三孔(,)机动时间:辅助时间:参照参考文献7中表2.5-37,取工步辅助时间为。由于在生产线上装卸工件时间很短,所以取装卸工件时间为。则:根据参考文献7中表2.5-39,单间时间定额,由式(2-11)有:因此应布置一台机床即可以完成本工序的加工,达到生产要求。293 钻工件顶面四孔钻顶面四孔(其中包括钻和、扩钻,铰孔以及锪孔和)机动时间: 辅助时间:参照参考文献7中表2.5-41,取工步辅助时间为。由于在生产线上装卸工件时间很短,所以取装卸工件时间为。则:根据参考文献7中表2.5-43,单间时间定额,由式(2-11)有:因此应布置一台机床即可完成本工序的加工,达到生产要求钻左侧面两孔(其中包括钻的孔和的螺孔)机动时间:辅助时间:参照参考文献7中表2.5-41,取工步辅助时间为。由于在生产线上装卸工件时间很短,所以取装卸工件时间为。则:根据参考文献7中表2.5-43,单间时间定额,由式(2-11)有:因此应布置一台机床即可完成本工序的加工,达到生产要求的螺纹孔攻丝机动时间:辅助时间:参照钻孔辅助时间,取装卸工件辅助时间为,工步辅助时间为。则:参照钻孔值,取单间时间定额,由式(2-11)有: 因此布置一台机床即可完成本工序的加工,达到生产要求。第三章 专用夹具设计为了提高劳动生产率,保证加工质量,降低劳动强度。在加工CA6140机床后托架零件时,需要设计专用夹具。根据任务要求中的设计内容,需要设计加工工艺孔夹具及铣底面夹具一套。其中加工侧面的三孔的夹具将用于卧式镗床,而顶面的四孔用到的刀具分别为两把麻花钻、扩孔钻、铰刀以及锪钻进行加工,侧面两个孔将用两把麻花钻对起进行加工。31 铣平面夹具的设计311检查原始材料利用本夹具主要用来粗铣底平面,该底平面对孔、的中心线要满足尺寸要求以及平行度要求。在粗铣此底平面时,其他都是未加工表面。为了保证技术要求,最关键是找到定位基准。同时,应考虑如何提高劳动生产率和降低劳动强度。312 选择定位基准由零件图可知:粗铣平面对孔、的中心线和轴线有尺寸要求及平行度要求,其设计基准为孔的中心线。为了使定位误差达到要求的范围之内,在此选用V形块定心自动找到中心线,这种定位在结构上简单易操作。采用V形块定心平面定位的方式,保证平面加工的技术要求。同时,应加一侧面定位支承来限制一个沿轴移动的自由度。313 切削力及夹紧分析计算刀具材料:(高速钢端面铣刀) 刀具有关几何参数: 由参考文献16中表1-2-9 可得铣削切削力的计算公式: 式(3-1)查参考文献16中表得:对于灰铸铁: 式(3-2)取 , 即所以 由参考文献17中表1-2可得:垂直切削力 :(对称铣削) 式(3-3)背向力:根据工件受力切削力、夹紧力的作用情况,找出在加工过程中对夹紧最不利的瞬间状态,按静力平衡原理计算出理论夹紧力。最后为保证夹紧可靠,再乘以安全系数作为实际所需夹紧力的数值。即: 式(3-4) 安全系数K可按下式计算: 式(3-5)式中:为各种因素的安全系数,见7中表可得: 所以 式(3-6) 式(3-7) 式(3-8)由计算可知所需实际夹紧力不是很大,为了使其夹具结构简单、操作方便,决定选用手动螺旋夹紧机构。单个螺旋夹紧时产生的夹紧力按以下公式计算: 式(3-9)式中参数由参考文献16中可查得: 其中: 螺旋夹紧力:易得:经过比较实际夹紧力远远大于要求的夹紧力,因此采用该夹紧机构工作是可靠的。314 误差分析与计算该夹具以平面定位V形块定心,V形块定心元件中心线与平面规定的尺寸公差为。为了满足工序的加工要求,必须使工序中误差总和等于或小于该工序所规定的工序公差。与机床夹具有关的加工误差,一般可用下式表示: 式(3-10)由参考文献16中可得:、平面定位V形块定心的定位误差 :、夹紧误差 : 式(3-11)其中接触变形位移值: 式(3-12)、磨损造成的加工误差:通常不超过、夹具相对刀具位置误差:取误差总和:从以上的分析可见,所设计的夹具能满足零件的加工精度要求。315 夹具设计和操作的简要说明如前所述,应该注意提高生产率,但该夹具设计采用了手动夹紧方式,在夹紧和松开工件时比较费时费力。由于该工件体积小,工件材料易切削,切削力不大等特点。经过方案的认真分析和比较,选用了手动夹紧方式(螺旋夹紧机构)。这类夹紧机构结构简单、夹紧可靠、通用性大,在机床夹具中很广泛的应用。此外,当夹具有制造误差,工作过程出现磨损,以及零件尺寸变化时,影响定位、夹紧的可靠。为防止此现象,支承钉和V形块采用可调节环节。以便随时根据情况进行调整。32 镗孔夹具的设计321 研究原始质料利用本夹具主要用来镗加工孔、。加工时除了要满足粗糙度要求外,还应满足孔轴线对底平面的平行度公差要求。为了保证技术要求,最关键是找到定位基准。同时,应考虑如何提高劳动生产率和降低劳动强度。322定位基准的选择由零件图可知:孔、的轴线与底平面有平行度公差要求,在对孔进行加工前,底平面进行了粗铣加工。因此,选底平面为定位精基准(设计基准)来满足平行度公差要求。孔、的轴线间有位置公差,选择左侧面为定位基准来设计镗模,从而满足孔轴线间的位置公差要求。工件定位用底平面和两个侧面来限制六个自由度。323 切削力及夹紧力的计算镗刀材料:(硬质合金镗刀)刀具的几何参数: 由参考文献16中查表可得:圆周切削分力公式: 式(3-13)式中 式(3-14)查表得: 取 由表可得参数: 即:同理:径向切削分力公式 : 式(3-15)式中参数: 即:轴向切削分力公式 : 式(3-16)式中参数: 即:根据工件受力切削力、夹紧力的作用情况,找出在加工过程中对夹紧最不利的瞬间状态,按静力平衡原理计算出理论夹紧力。最后为保证夹紧可靠,再乘以安全系数作为实际所需夹紧力的数值。即:安全系数K可按下式计算,由式(3-5)有:式中:为各种因素的安全系数,见中表可得: 所以,由式(3-6)有: 由式(3-7)有: 由式(3-8)有:螺旋夹紧时产生的夹紧力按以下公式计算,由式(3-9)有:式中参数由参考文献16中可查得: 其中: 螺旋夹紧力:该夹具采用螺旋夹紧机构,用螺栓通过弧形压块压紧工件。受力简图如下:图3-1 弧形压块受力简图由表得:原动力计算公式 即: 式(3-15)由上述计算易得: 由计算可知所需实际夹紧力不是很大,为了使其夹具结构简单、操作方便,决定选用手动螺旋夹紧机构。324 误差分析与计算该夹具以两个平面定位,要求保证孔轴线与左侧面间的尺寸公差以及孔轴线与底平面的平行度公差。为了满足工序的加工要求,必须使工序中误差总和等于或小于该工序所规定的工序公差。孔轴线与左侧面为线性尺寸一般公差。根据国家标准的规定,由参考文献15中表可知:取(中等级)即 :尺寸偏差为由16中可得:(1) 定位误差(两个垂直平面定位):当时;侧面定位支承钉离底平面距为:离为,侧面高度为;且满足 则:(2) 夹紧误差 ,由式(3-11)有: 其中接触变形位移值: 式(3-16)(3) 磨损造成的加工误差:通常不超过(4) 夹具相对刀具位置误差:取误差总和:从以上的分析可见,所设计的夹具能满足零件的加工精度要求。33 钻顶面四孔夹具的设计331 研究原始质料利用本夹具主要用来钻、铰加工顶面的四孔,其中包括钻顶面四孔(其中包括钻孔和扩孔,铰孔,以及锪孔,)。加工时除了要满足粗糙度要求外,还应满足孔轴线对底平面的平行度公差要求。为了保证技术要求,最关键是找到定位基准。同时,应考虑如何提高劳动生产率和降低劳动强度。332 定位基准的选择由零件图(附图四)可知:顶面四孔的轴线与左侧面和后侧面的尺寸要求要求,在对孔进行加工前,底平面进行了铣加工,后侧面也是一直都不加工的侧面,因此,选后侧面和做侧面面为定位精基准(设计基准)来满足CA6140机床后托架顶面四孔加工的尺寸要求。由零件图(附图三)可以知道,图中对孔的的加工没有位置公差要求,所以我们选择左侧面和后侧面为定位基准来设计钻模,从而满足孔轴线和两个侧面的尺寸要求。工件定位用底面和两个侧面来限制5个自由度。333 切削力及夹紧力的计算由资料16中查表可得:切削力公式: 式(3-17)式中 查表得: 即:实际所需夹紧力:由参考文献16中的表得: 安全系数K可按下式计算,由式(3-5)有:式中:为各种因素的安全系数,见参考文献16中表 可得: 所以 由计算可知所需实际夹紧力不是很大,为了使其夹具结构简单、操作方便,决定选用手动螺旋夹紧机构。取,螺旋夹紧时产生的夹紧力,由式(3-9)有:式中参数由16中可查得: 其中: 由16中表得:原动力计算公式:由上述计算易得: 因此采用该夹紧机构工作是可靠的。334 误差分析和计算该夹具以底面、侧面和顶面为定位基准,要求保证孔轴线与左侧面间的尺寸公差。为了满足工序的加工要求,必须使工序中误差总和等于或小于该工序所规定的工序公差。孔与左侧面为线性尺寸一般公差。根据国家标准的规定,由参考文献15中表可知:取(中等级)即 :尺寸偏差为、由文献16中可得: 定位误差:定位尺寸公差,在加工尺寸方向上的投影,这里的方向与加工方向一致。即:故 夹紧安装误差,对工序尺寸的影响均小。即: 磨损造成的加工误差:通常不超过 夹具相对刀具位置误差:钻套孔之间的距离公差,按工件相应尺寸公
