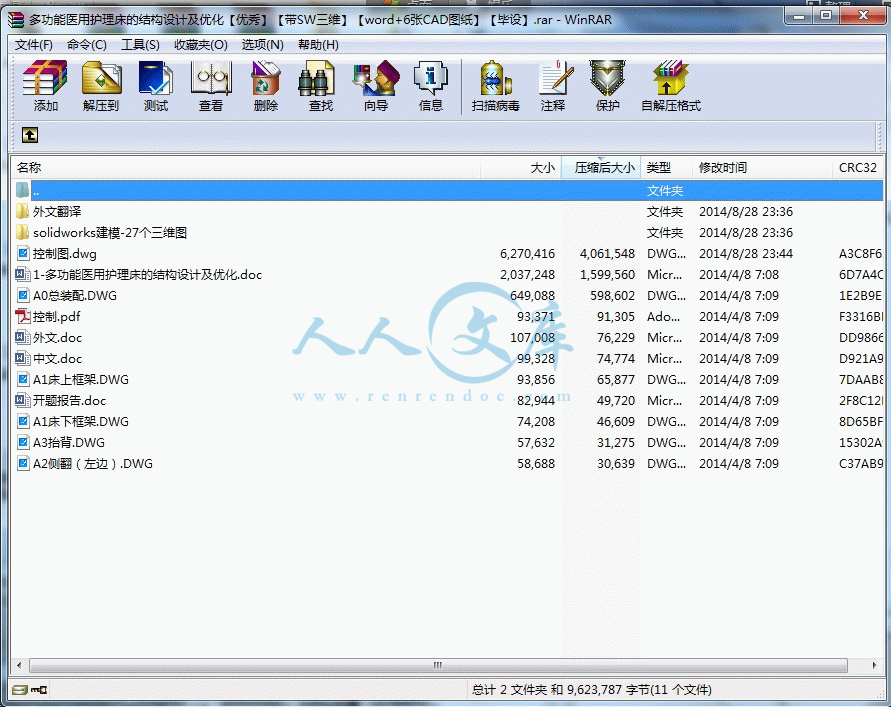

多功能医用护理床的结构设计及优化【优秀】【带SW三维】【word+6张CAD图纸】【毕设】.rar
控制图.dwg---(点击预览)
控制.pdf---(点击预览)
开题报告.doc---(点击预览)
外文.doc---(点击预览)
中文.doc---(点击预览)
A3抬背.DWG---(点击预览)

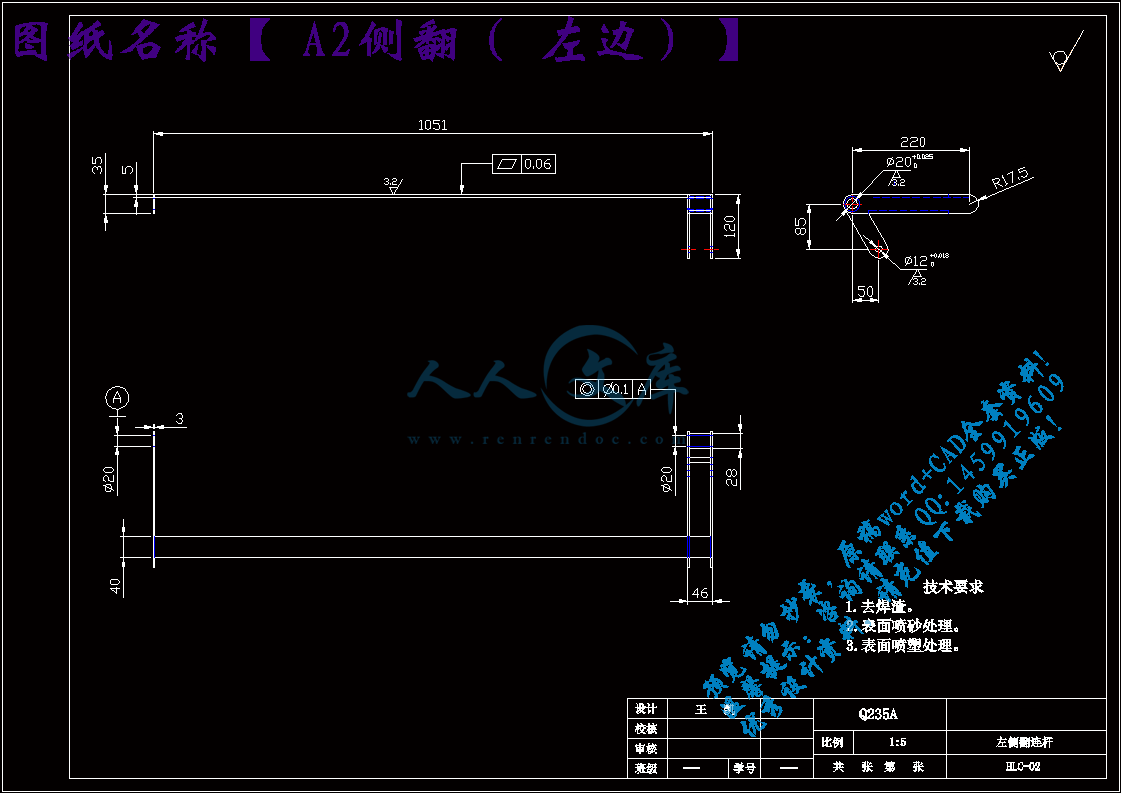

A2侧翻(左边).DWG---(点击预览)

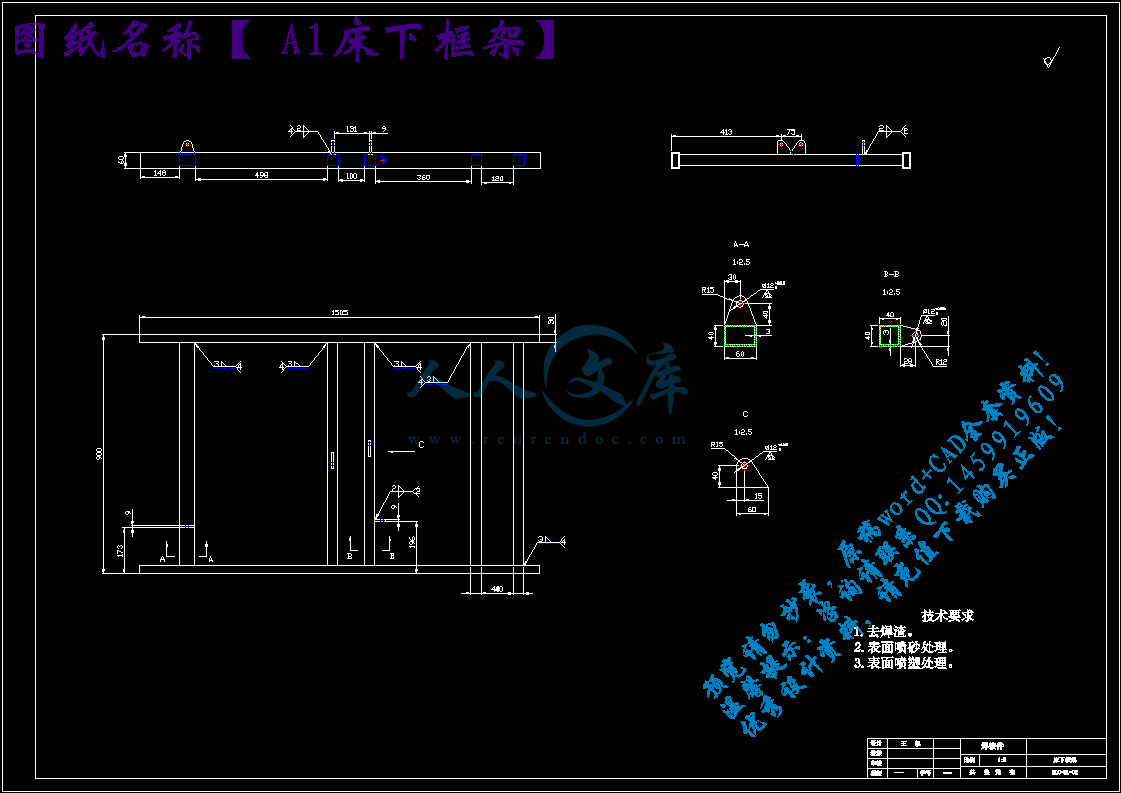

A1床下框架.DWG---(点击预览)

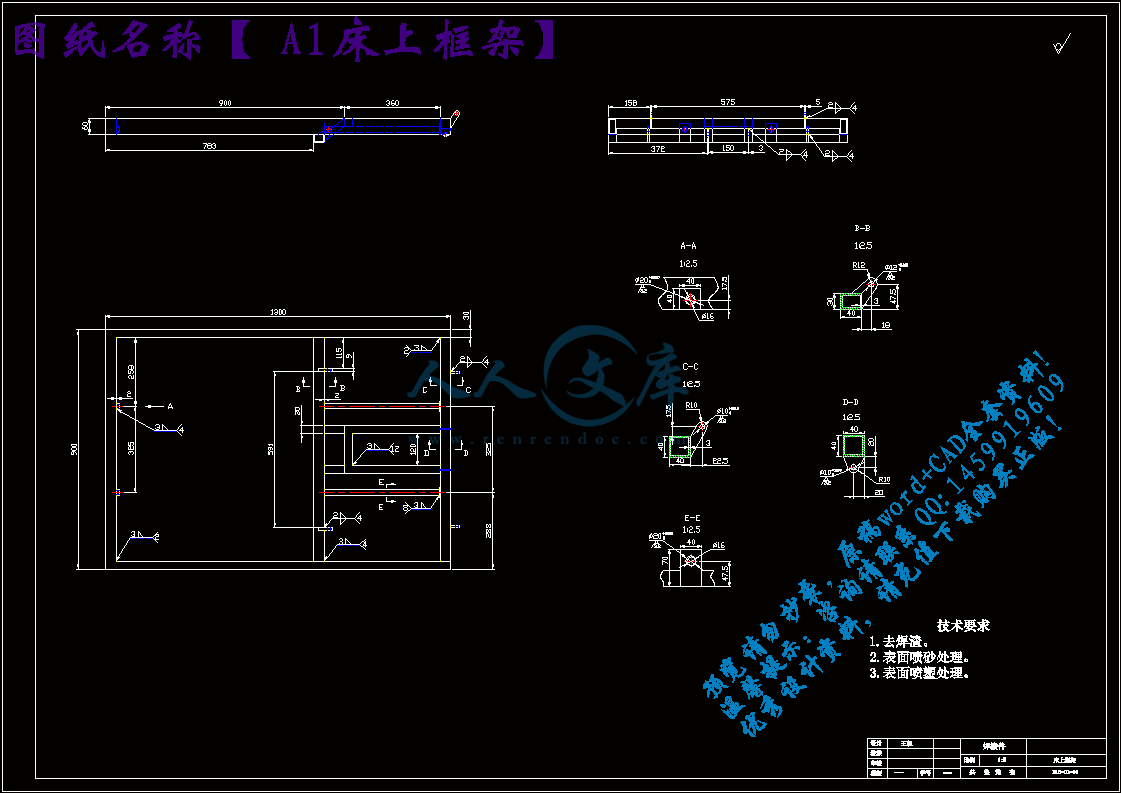

A1床上框架.DWG---(点击预览)

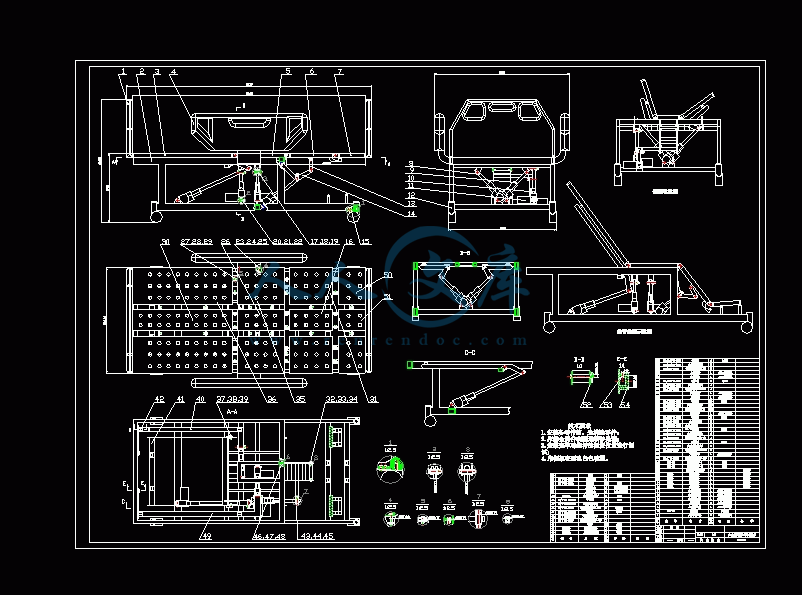

A0总装配.DWG---(点击预览)
1-多功能医用护理床的结构设计及优化.doc---(点击预览)

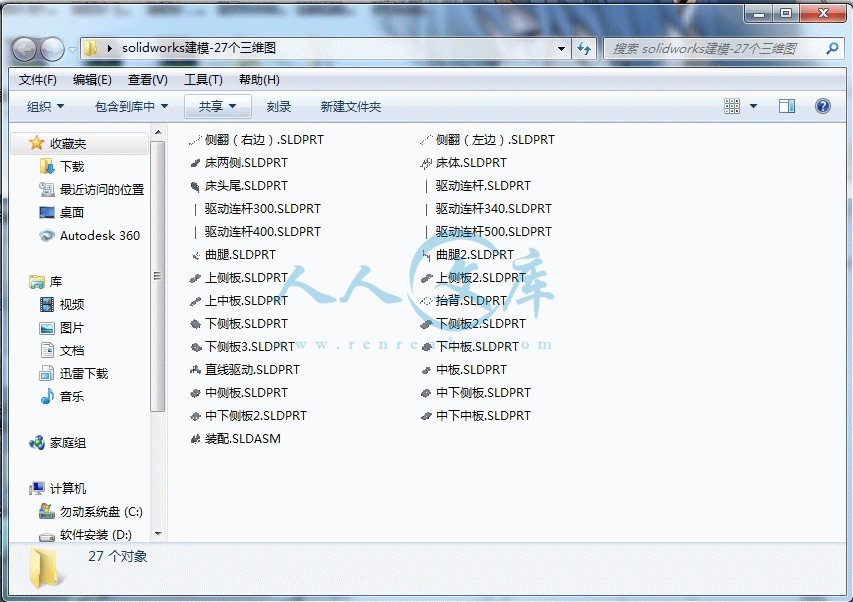

solidworks建模-27个三维图
上中板.SLDPRT
上侧板.SLDPRT
上侧板2.SLDPRT
下中板.SLDPRT
下侧板.SLDPRT
下侧板2.SLDPRT
下侧板3.SLDPRT
中下中板.SLDPRT
中下侧板.SLDPRT
中下侧板2.SLDPRT
中侧板.SLDPRT
中板.SLDPRT
侧翻(右边).SLDPRT
侧翻(左边).SLDPRT
床两侧.SLDPRT
床体.SLDPRT
床头尾.SLDPRT
抬背.SLDPRT
曲腿.SLDPRT
曲腿2.SLDPRT
直线驱动.SLDPRT
装配.SLDASM
驱动连杆.SLDPRT
驱动连杆300.SLDPRT
驱动连杆340.SLDPRT
驱动连杆400.SLDPRT
驱动连杆500.SLDPRT
外文翻译
压缩包内文档预览:
预览图
编号:316782    类型:共享资源    大小:10.56MB    格式:RAR    上传时间:2014-08-29 上传人:QQ14****9609 IP属地:陕西
70
积分
关 键 词:
多功能 医用 护理床 结构设计医用护理床 医用病床 病床设计
资源描述:

多功能医用护理床的结构设计及优化【优秀】【带SW三维】【word+6张CAD图纸】【毕业设计】

【带开题报告++外文翻译】【60页@正文22000字】【详情如下】【需要咨询购买全套设计请加QQ1459919609】.bat

1-多功能医用护理床的结构设计及优化.doc

A0总装配.DWG

A1床上框架.DWG

A1床下框架.DWG

A2侧翻(左边).DWG

A3抬背.DWG

solidworks建模-27个三维图

中文.doc

外文.doc

外文翻译

开题报告.doc

控制.pdf

控制图.dwg

开 题 报 告

1 课题介绍

1.1课题名称:

多功能医用护理床的结构设计及优化

1.2课题背景

1.1 课题的目的及意义

多功能医用护理床是针对生活不能自理的病人、危重病人和瘫痪病人的特殊需要而设计的,能随意调节床的背部和脚部的角度。即使不能自理者,护理人员也可通过床边的控制器进行操作,减少照顾病、残患者的劳动强度。课题根据国家和上海市中长期发展纲要确定的研究方向和企业的具体需要,设计一种用于医院重症病人用的多功能床,解决病人身体和生理方面的需要(抬背、翻身等),也减轻护理人员的劳动强度。针对市场需求开发设计一种结构简单、工作可靠、使用方便的多功能护理床并进行动态仿真,对于产品的产业化具有重要的意义。

1.2 国内外研究状况及发展趋势

随着社会经济的迅速发展,人民生活水平不断提高,人口寿命不断延长,思想的进步,城市人口正逐步进入老龄化,人口老龄化已成为世界范围内的社会问题。据统计,欧洲发达国家和日本的老年人独居率已高达40%,如此之高的比例迫使社会采取措施解决老年人的护理服务问题。如果完全依靠家庭人工照料,与西方国家子女与老年人分居、家庭规模小型化的观念有抵触之处。我国60 岁及其以上老年人口已达1.32 亿, 占全国总人口的10%, 并以年均3.32%的速度持续增长。其中“空巢家庭”占所有老龄家庭总数的25.8%,在一些大城市中该比例更大,解决因身体虚弱卧床不起或因疾患导致生活不能自理的老年人的家庭照料与看护问题是人口老龄化国家所面临的共同问题[1]。为此, 国家也大力加强了对护理机器人的研发扶持力度。为偏瘫病人或长期使用病床的病人提供一个集护理和排泄等各功能于一体的多功能护理床。现在家庭需求护理床的潜力日益增加,以前是简易的记理床,后来加上护栏,餐桌;再后来加上大便孔,轮子;现在产生了很多集多功能为一体的多功能,电动护理床,极大的提高了患者的康复护理水平,也为护理人员提供了极大的方便,所以操作简单,功能强大的护理产品越来越受到追捧。

护理床在国内的设计研究尚处于初级阶段,产品的功能、结构、造型有待进一步的完善。国外护理床的研究以德国、日本为代表,各种护理功能正在逐步完善,成熟。但因其价格昂贵(一般售价在20 万人民币以上),很难为一般的消费者所接受。护理床的基本分类情况如下[1]:

1.3 工作内容和要求

可编程控制器(PLC) 作为新一代的工业控制装置, 由于具有结构简单、组合灵活、性能优良、通用性强、简单易用等特点, 特别是它的高可靠性和适应性, 深受广大用户的欢迎, 已在工业控制中得到了广泛的应用[4]。现在的PLC 可管理高达5000 多点的I/O 口,并有很高的指令执行速度和高可靠性,使它能满足多轴运动控制系统的控制要求。PLC对护理病床多轴运动控制主要的优势表现为有足够容量的存储单元和大量高速运算指令,能够进行各种接口、通信、数据逻辑运算及复杂的逻辑控制。然而PLC 的高可靠性、灵活高速的运算指令并不能弥补其昂贵的造价和有限的扩展性。而MS51 系列单片机系统却以其低成本、高集成、速度快、易扩展被广泛地应用于工业生产的方方面面。

1.2.4 机器人化智能语音系统

语音作为当前控制方法中最自然的控制命令, 随着计算机和语音处理技术的发展 ,语音识别系统的实用性不断提高。语音识别控制技术将是今后一段时期语音技术的发展方向。将语音识别技术引入到护理床控制,将为丧失自理能力的使用者带来极大的便利。护理床的语音控制系统包含语音识别模块和语音回放模块,从而使护理床不但能实现语音控制操作,而且通过语音回放模块可以为使用者提供语音反馈,更有亲和力,更具人性化。语音控制技术是现有各种控制方式中的一种高级控制方式,它具有控制方式自然、方便,亲和力好,适用范围广的特点. 将语音控制技术引入到护理床的控制之中,将极大地方便使用者,尤其对于那些丧失或部分丧失活动、自理能力的患者而言,语音控制可以帮助他们增强自信心,减轻对他人的依赖,增添生活的勇气和信心[13]。

(1) 语音信号的采集处理过程

语音信号是一种典型非平稳信号,但常常可假定为短时平稳的,既在10-20ms内其频谱特性可近似看作不变,可采用平稳过程的分析处理方法来处理,即语音信号的时域处理方法。

(2) 语音识别方式

语音识别分为特定人识别系统和非特定人识别系统,由于使用者的语音以及地方语言存在很大差异性,我们使用可不依赖于对地方语言识别的特定人识别系统,即每一位使用者都必须在使用前建立自己专用的参考模式库,然后说话人的语音数字流与一套公用的参考模式库啮合,进行少量的训练修改,使之能自动适应用户的语音特性。

(3) 语音回放方式

在现有语音识别技术的基础上再增加与识别技术相对应的语音回放技术,将为使用者提供更友善的提示语句和更便利的操作性能。该语音回放模块采用了高音质单晶片语言录放IC,芯片内部集成语音信号放大、滤波、采样、A/D转换等模块,可选择2、4、8等长分段或自动或手动录音。电路所需外围零部件少,线路简单可靠,更改录放内容简便、灵活、易操作、成本低[6]。

鉴于人口老龄化的发展、医疗和护理费用的不断增加以及国内外市场需求的不断扩大,本文提出了一种新型的多功能医用护理床,提出几种新型的护理床侧翻机构、抬背机构以及曲腿机构,以单片机为主控制芯片,控制多台直流电机驱动整台护理床工作。实现床面的多种姿态的切换,达到满足护理要求的多功能医用护理床。主要研究内容如下:

(1) 设计各种护理床的运动机构,并用图解法的方法得到初始设计尺寸。

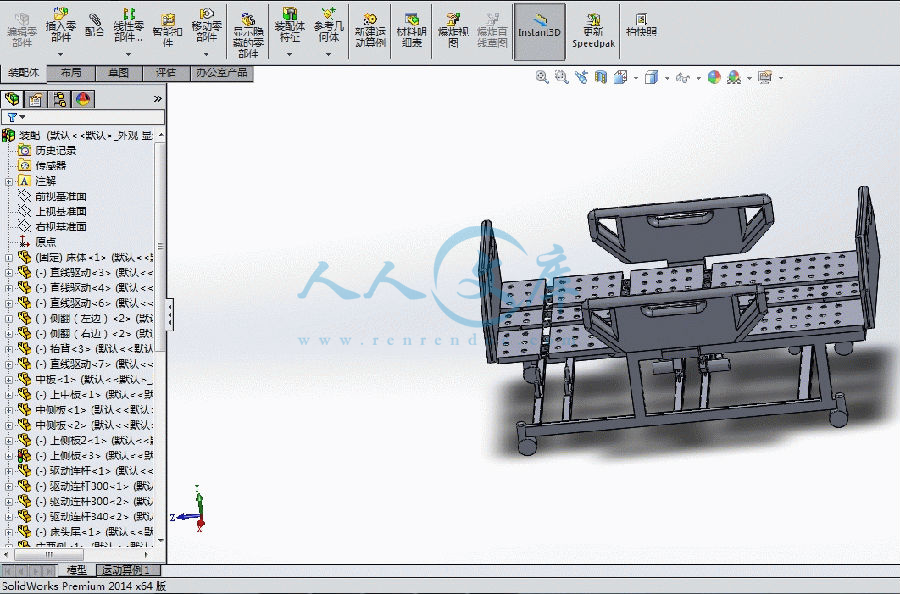

(2) 利用三维设计软件,根据初始设计数据对其建模,进行结构设计,并对其进行干涉检查,然后导出CAD图。

(3) 根据初始设计数据在ADAMS中建模,利用优化功能对其进行运动学和动力学优化仿真,得到优化后的设计数据。

(4) 根据优化数据修改三维模型,并同时检查模型中是否存在干涉,得到满足设计要求的护理床。

(5) 对护理床的主要零件进行受力校核,检验整台护理床使用的安全性及稳定性。

(6) 设计护理床的整体控制方案。设计控制流程框图,用PROTEL软件完成单片机接线图,以及外部接线图,编写单片机主要程序。

参考文献

[1] 徐晓云,杨晓勇等,护理床的模块化研究设计[J],艺术与设计,2006

[2] 江豪 王威 刘永平等,多功能护理床的研究与开发[J],微计算机信息,2006.07, 9(3):117-119

[3] 陈佩江,韩虎等,多功能护理床测量系统的设计与实现[J],电气技术与自动化,2007.06

[4] 汪吉鹏 穆效江等.PLC在多功能护理床控制系统中的应用[J],电子与自动化,1999

[5] 姚银花,王金海等. 基于SoC单片机的医疗护理床系统设计[J],天津工业大学学报,2006.8, 19(25):44-47.

[6] 张 东 谢存禧 吴 剑等. 机器人化多功能护理床的研究与开发[J],机器人技术与应用,2003,18(6): 21-25.

[7] 王福安 纪庆聚等. DQC-1 型多功能全自动床的研制[J],医疗卫生装备,2001

[8] 汪 烨等,多功能电动护理床控制系统研制[J],制造业自动化,2009.06

[9] 刘宇,赵京,李谦等. 多功能护理翻身床的设计[J],机械设计与研究[J].2008.10

[10] 张春梅,张灿灼等. 多功能医疗护理床的研制与应用[J],医疗设备信息,2006.8, 16(8):15-16.

[11] 周慧强, 谢存禧等. 机器人化多功能护理床实用双机系统的设计及实现[J],机床与液压,2006.6, 19(6):33-36.

[12] 卜薇薇, 郦鸣阳等. 具有防坠床功能的智能护理床的研制[J],中国组织工程研究与临床康复.2007.12

[13] 张铁,谢存禧等. 一种机器人化的多功能护理床及其控制系统[J],华南理工大学学报,2006.2

[14] 陈波,王德玉等. 医用翻身床设计[J],设计与研究,2007.9

[15] 尹志强等著. 机电一体化系统设计课程设计指导书[M],北京:机械工业出版,2007

[16] 张欢欢,辛少杰. 基于ADAMS的多功能床的结构参数优化[J],上海:上海电机学院学报,2008.9, 11(3):197—200.

[12]王季秋,陆景华,著.电机实用技术[M],上海科学技术出版社,1997,85-153.

[15]郑广琴,武春香,宫艳凤,著.实用护理床的研制及临床应用[J],黑龙江护理杂志,1999,5(1):18-21

[16]吴秀忠,王友彩,著.便携式多功能医疗护理床的研制及临床应用[J],医疗设备信息,2001,9(1):54-56

[17] 电子产品世界网站

[18] 百思论坛ADAMS专区

[19] Todd E .Rook,Shyam Kumar.DYNAMIC AIRCRAFTL ANDING GEAR SIMULATIONUSING FLEXIBLE MULTIBODY METHODS INADAMS.TO GUIDE COMPONENT DESIGN AND TESTING[C] .ADAMS User Conference.June 2001

[20]Mickey White, Tony Adamo,Sylvain Ligonde. Correlation between Experimental Approach and CAEA DAMS Rigid Body Modeling[C].North American ADAMS User's Conference. 2001

[21]Ge Wang, Darrell SocieRic, Mousseau. Flexible Body Dynamic Simulation of an ATV Frameand Suspension System[C].ADAMS User Conference.June 2001

摘   要

多功能医用护理床是一种针对危重病人和瘫痪病人的特殊需要而设计的,能随意调节床的背部和脚部的角度。即使不能自理者,护理人员也可通过床边的控制器进行操作,减少照顾病、残患者的劳动强度。本文针对上述情况,提出了一种新型的多功能医用护理床,采用三维数字化设计软件soliderworks对其进行建模和装配,然后导出到CAD进行修改。利用机械分析软件ADAMS对其进行运动学及动力学分析,研究了床板在各种运动状况下的角加速度对患者舒适度的影响及线性推杆在各姿态下的受力状况,并利用ADAMS提供的优化功能对其分别进行了运动学和动力学优化;以角加速度最大值的最小化作为优化目标函数进行运动学优化,以线性推杆受力的最大值最小化作为动力学优化目标函数,得到满足设计要求的机构参数。采用力学理论分别对多功能医用护理床的主要零件进行力学计算,保证了机构运动的安全性及稳定性。控制系统采用单片机控制,通过单片机控制,实现各个机构的运动,安装传感器来控制机构所转过的角度。利用单片机为主的控制系统,达到控制要求。

关键词:多功能医用护理床,干涉检验,运动学优化,动力学优化,控制系统

ABSTRACT

Multifunction Nursing-bed is designed for those critically ill patients and the special needs of paralyzed patients designed bed is able to adjust the angle of the back and feet. Even if we can not take care of themselves, the nursing staff can also be operated bedside controller to reduce the care of sick and disabled patients with the labor intensity. In this paper, the above situation, a new type of multi-functional medical care beds, the use of digital three-dimensional design software for modeling and soliderworks its assembly, then export to CAD and correct it. the mechanical analysis software ADAMS kinematics and dynamics of its analysis, research of the bed board in the under a wide variety of sports on the angular acceleration of the impact of patient comfort and linear putter in the posture of the force, and provided the use of optimization ADAMS conducted its kinematic and dynamic optimization; to angular acceleration The minimum value of objective function as for kinematic optimization, linear putting maximum stress as a dynamic optimization to minimize the objective function. Have to meet the design requirements of the body parameters. Finite calibration methods of mechanics of materials, respectively, of multi-bed medical care for the mechanical parts of the main check to ensure the safety of the movement and stability. Control system adopts microcomputer control, through MCU control, to achieve the movement of various agencies, to install sensors to control the body turn angle. Use of microcomputer-based control system to control demand.

Key words: Multifunction Nursing-bed, interfere check, kinematics optimization, dynamics optimization, control system

目录

1 绪论1

1.1 课题的目的及意义1

1.2 国内外研究状况及发展趋势1

1.3 本文主要研究内容6

1.4 本章小结6

2 护理床结构的整体方案7

2.1 护理要求7

2.2 护理床的总体方案构思7

2.3 本章小结9

3 护理床的结构设计10

3.1 引言10

3.2 侧翻机构10

3.3 抬背机构11

3.4 曲腿机构13

3.5护理床的三维建模14

3.6 本章小结16

4 护理床运动学优化17

4.1 引言17

4.2侧翻机构的运动学分析17

4.3抬背机构的运动学分析23

4.4曲腿机构的运动学分析26

4.5本章小结29

5 护理床动力学优化30

5.1引言30

5.2侧翻机构动力学分析30

5.3抬背机构动力学分析32

5.4曲腿机构动力学分析34

5.5本章小结36

6 护理床的力学分析37

6.1 引言37

6.2 力学计算37

6.3 本章小结40

7 护理床控制系统设计41

7.1 引言41

7.2 直流电机控制原理41

7.3 控制系统方案41

7.4 控制系统的硬件设计43

7.5 控制系统的软件设计48

7.6 本章小结52

8 结论53

8.1 课题结论53

8.2课题展望53

参考文献54

致谢56

1 绪论

1.1 课题的目的及意义

多功能医用护理床是针对生活不能自理的病人、危重病人和瘫痪病人的特殊需要而设计的,能随意调节床的背部和脚部的角度。即使不能自理者,护理人员也可通过床边的控制器进行操作,减少照顾病、残患者的劳动强度。课题根据国家和上海市中长期发展纲要确定的研究方向和企业的具体需要,设计一种用于医院重症病人用的多功能床,解决病人身体和生理方面的需要(抬背、翻身等),也减轻护理人员的劳动强度。针对市场需求开发设计一种结构简单、工作可靠、使用方便的多功能护理床并进行动态仿真,对于产品的产业化具有重要的意义。

1.2 国内外研究状况及发展趋势

随着社会经济的迅速发展,人民生活水平不断提高,人口寿命不断延长,思想的进步,城市人口正逐步进入老龄化,人口老龄化已成为世界范围内的社会问题。据统计,欧洲发达国家和日本的老年人独居率已高达40%,如此之高的比例迫使社会采取措施解决老年人的护理服务问题。如果完全依靠家庭人工照料,与西方国家子女与老年人分居、家庭规模小型化的观念有抵触之处。我国60 岁及其以上老年人口已达1.32 亿, 占全国总人口的10%, 并以年均3.32%的速度持续增长。其中“空巢家庭”占所有老龄家庭总数的25.8%,在一些大城市中该比例更大,解决因身体虚弱卧床不起或因疾患导致生活不能自理的老年人的家庭照料与看护问题是人口老龄化国家所面临的共同问题[1]。为此, 国家也大力加强了对护理机器人的研发扶持力度。为偏瘫病人或长期使用病床的病人提供一个集护理和排泄等各功能于一体的多功能护理床。现在家庭需求护理床的潜力日益增加,以前是简易的记理床,后来加上护栏,餐桌;再后来加上大便孔,轮子;现在产生了很多集多功能为一体的多功能,电动护理床,极大的提高了患者的康复护理水平,也为护理人员提供了极大的方便,所以操作简单,功能强大的护理产品越来越受到追捧。


内容简介:
外文资料翻译护理床动力学优化5.1引言动力学是理论力学的一个分支学科,它主要研究作用于物体的力与物体运动的关系。动力学的研究对象是运动速度远小于光速的宏观物体。动力学是物理学和天文学的基础,也是许多工程学科的基础。动力学以牛顿第二定律为核心,这个定律指出了力、加速度、质量三者间的关系。牛顿首先引入了质量的概念,而把它和物体的重力区分开来,说明物体的重力只是地球对物体的引力。多功能医用护理床的运动学分析是基于ADAMS建立于在运动学分析的基础之上的,根据先前的运动学分析,以运动学分析结果作为动力学分析的初始值,综合考虑线性推杆的推、拉力的限制以及机架各支点的受力状况,主要对线性推杆的受力状况及各床架支点的受力状况进行动力学分析。5.2侧翻机构动力学分析5.2.1为机构添加外力侧翻机构在运行的过程中,会有以下几个方面对机构运动产生影响。它们是机构自身质量,患者体重以及各个运动副之间的摩擦力。由于摩擦力很小,在此忽略不计,只考虑机构的重量及患者的体重。通过solidworks软件对虚拟样机进行质量测量,测得背板质量为20kg,通过设计手册查得我国身高1.85m的成年人平均体重为83kg左右。为了真实的模拟虚拟样机的性能,本文采用背板质量为20kg,人体背部重量为50kg。对机构添加力之后,运行一次动力学仿真。测量各个点的受力以及电机的受力。仿真时间为25s,步数为500步。添加力测量,测得的各点受力曲线如图5-1所示。图5-1 各点受力曲线5.2.2侧翻机构动力学优化仿真从图5-1中,得知MAKER_5点的受力最大,机构的受力优化就从MARKER_5着入。首先,测试各个设计变量对MARKER_5的受力变化的敏感度。运行一次动力学仿真,时间为25s,步数为500步,线性推杆移动速度为5.5mm/s,背板质心处加力500N,背板自重20kg。运行优化设计,优化的目标为将MARLKER_5点的受力的最大值进行最小化,仿真后优化数据如下:Model Name : model_1Date Run : 2009-04-14 17:13:51Objectives O1) Maximum of MARKER_5_MEA_1 Units : newton Initial Value: 1444.34 Final Value : 1130.2 (-21.7%)Iter. O1 DV_1 DV_2 DV_8 0 1444.3 150.00 295.00 136.30 1 1133.7 165.00 265.50 135.83 2 1130.2 165.00 265.50 134.94 3 1130.2 165.00 265.50 134.945-4 MARKER_21点优化前后受力曲线 5-5各参数下的翻转角度值5-2 MARKER_5点优化前后受力曲线 5-3 MARKER_1点优化前后受力曲线从图5-2至5-4中,可以发现经过动力学优化之后,各支点受力均有明显的改善,其中图5-2中MARKER_5点受力从1443N减至1133N,从图5-5中,背板的转动角度在角度约束的范围之内。5.2.3样机的实际结构通过以上的分析,在实际设计中,各关键点的坐标取值为如表5-1所示表5-1各关键点实际取值DV_L1/mmDV_L2/mmDV_L4/mmDV_L7/mmDV_L8/mm初始值250245330400370优化值265215346.1390.28359.94此时,样机的背板转动角加速度最小且各支点的受力也达到了最小化、满足了机构的设计要求。动力学优化前后机构构件尺寸表如表5-2所示:表5-2 优化前后杆件尺寸对比A、B水平距离/mmA、B竖直距离/mmBD/mm初始值506598.4优化值35191185.3抬背机构动力学分析5.3.1为机构添加力为了较为真实的模拟人体的质量,以及考虑背板的推、拉力的限制,在抬背机构的背部添加竖直向下的均布力,大小为400N,在臀部床板添加400N的力,运行一次动力学优化仿真。5.3.2抬背机构动力学优化仿真为了进一步研究线性推杆的受力状况,以及机架上各支点的受力状况,使得机构工作得更安全及更可靠,以抬背机构运动学优化数据为动力学优化的初始数据,优化目标函数为抬背过程中线性推杆受力的最大值最小化,进行动力学优化仿真,已得到满足机构设计要求的最优化参数。通过设计研究对各个设计变量进行敏感度测试。根据设计研究对各设计变量的测试,得到的数据报表如下:Trial O1 DV_1 Sensitivity 1 1914.3 369.00 10.740 2 2134.5 389.50 -0.021580 3 1913.4 410.00 -2.5693 4 2029.1 430.50 -0.019588 5 1912.6 451.00 -5.6838Trial O1 DV_2 Sensitivity 1 1913.3 -18.000 0.0037970 2 1913.3 -27.000 -0.0031447 3 1913.4 -36.000 -11.532 4 2120.9 -45.000 -0.0029932 5 1913.5 -54.000 23.048Trial O1 DV_3 Sensitivity 1 1925.6 90.000 22.755 2 2039.4 95.000 -1.2229 3 1913.4 100.00 -12.825 4 1911.2 105.00 -0.42287 5 1909.2 110.00 -0.39627Trial O1 DV_4 Sensitivity 1 1912.8 -50.800 -0.079290 2 1913.3 -57.150 -0.044021 3 1913.4 -63.500 -0.042952 4 1913.9 -69.850 -0.069998 5 1914.3 -76.200 -0.062845Trial O1 DV_5 Sensitivity 1 1913.5 3.9200 0.011536 2 1913.4 0.00000 0.0081747 3 1913.4 -3.9200 -0.012181 4 1913.5 -7.8400 -3.5109 5 1940.9 -11.760 -6.9926Trial O1 DV_6 Sensitivity 1 2163.3 -111.15 40.476 2 1913.4 -117.32 20.238 3 1913.4 -123.50 -15.895 4 2109.7 -129.68 -0.0067767 5 1913.5 -135.85 31.777Trial O1 DV_7 Sensitivity 1 1985.6 306.74 -4.2359 2 1913.4 323.78 -2.1180 3 1913.4 340.82 6.3905 4 2131.2 357.86 0.0011642 5 1913.4 374.90 -12.779Trial O1 DV_8 Sensitivity 1 2163.3 -111.15 40.476 2 1913.4 -117.32 20.238 3 1913.4 -123.50 -15.895 4 2109.7 -129.68 -0.0067767 5 1913.5 -135.85 31.777通过设计研究,观察计算结果,可以发现实际变量DV_3、DV_4、DV_6、DV_8的敏感度最大,所以在优化设计的时候着重考虑上述几个设计变量,对它们进行优化设计,以期望得到满足设计要求的机构最优化参数。5.3.3样机的实际结构通过以上的分析,在实际设计中,各关键点的坐标取值为如表5-3所示表5-3各关键点实际取值DV_2/mmDV_5/mmDV_6/mmDV_8/mm初始值390458330275优化值381452.60332317278.8优化前后杆件尺寸变化如表5-4所示。表5-4 优化前后杆件尺寸变化表A、C竖直距离/mmBC /mmCD /mmDE/mm初始值60236256667优化值62228248659图5-6 抬背机构动力学优化前后电机受力曲线观察图5-6可以得知在机构动力学仿真之后,机构表现出了良好的动力学性能,机构的受力状况得到了有效的改善,达到了预期的效果,即电机受力的最大值最小化。5.4曲腿机构动力学分析为了真实的模拟曲腿机构在运行过程中的受力性能,以及线性推杆的受力状况,所以对曲腿机构在运动学仿真的基础之上进行一次动力学仿真,为了得到较为真实的机构运行状况,并进行优化仿真,得到理想机构设计参数。5.4.1为机构添加外力综合考虑人体的自身重量以及床板的重量,在小腿板的质心处及脚板的质心处各添加竖直向下的力,大小为500N。5.4.2曲腿机构动力学仿真以运动学优化的数据作为动力学优化的初始数据,进行动力学优化,优化的目标函数为电机受力最大值的最小化。首先,对各个设计变量进行设计研究,设计研究的报表如下:Trial O1 DV_1 Sensitivity 1 4229.0 270.00 10.633 2 4548.0 300.00 10.659 3 4868.5 330.00 10.686Trial O1 DV_2 Sensitivity 1 4435.8 -56.700 -17.645 2 4519.2 -61.425 -18.141 3 4607.2 -66.150 -18.637Trial O1 DV_3 Sensitivity 1 4833.0 156.75 -32.756 2 4427.7 169.12 -28.017 3 4139.6 181.50 -23.278Trial O1 DV_4 Sensitivity 1 3850.1 -243.00 -25.573 2 4367.9 -263.25 -26.353 3 4917.4 -283.50 -27.134Trial O1 DV_5 Sensitivity 1 4792.4 -81.498 55.604 2 4434.7 -87.932 51.809 3 4125.8 -94.366 48.013Trial O1 DV_6 Sensitivity 1 4541.0 -597.60 -0.10561 2 4548.0 -664.00 -0.098506 3 4554.0 -730.40 -0.091406根据上述的设计研究的结果对DV_1、DV_2、DV_3、DV_4、DV_5、DV_7、DV_9七变量,作为优化设计时的设计变量,进行动力学优化仿真。图5-7 曲腿机构动力学优化前后电机受力曲线图观察图5-7可以得知,经过动力学优化后的电机受力的最大值由原来的4550N减小为优化后的2850N,电机的受力大大的减小,从而保证了机构运行的安全性及运行的稳定性。5.4.3 样机的实际结构 通过以上的分析,在优化设计时选取上述设计变量作为优化设计时的设计变量,进行动力学优化,经过动力学优化之后,各关键点的坐标取值为如表5.5所示表5-5各关键点实际取值DV_1/mmDV_2/mmDV_3/mmDV_4/mmDV_5/mm初始值300-63165-270-85.788优化值270-56.7181.5-243-94.36此时,样机的线性推杆的受力最小且各支点的受力也达到了最小化、满足了机构的设计要求。优化前后机构杆件尺寸变化见表5-6。表5-6 优化前后构件尺寸变化表AB/mmBC/mmCD/mmDE/mmBE/mm初始值380144.685207.5185.6优化值350136.783.6209.35192.85.5本章小结本章在运动学分析的基础之上的,利用运动学分析的数据作为动力学分析的初始数据,对机构进行动力学分析;在满足机构运动学要求的基础上改善机构的动力学性能及机架的受力性能。使得样机的运动性能及受力性能达到最好,满足人体工学以及机构在工作过程中的稳定性及安全性。本章是进行样机物理设计的依据。6 护理床的力学分析6.1 引言多功能医用护理床在满足运动学及动力学性能要求的基础上,需要对其中的一些主要零件进行强度校核,以便在设计的时候合理的选材,在保证多功能医用护理床安全性和稳定型以及尽可能的降低生产成本。6.2 力学计算护理床各主要部件及连杆材料均选用Q235A钢6.2.1床底架杆校核考虑到由于多功能医用护理床内的机构角度,不可避免的会使床的质量增加。由于整床的重量将全部压在床底架长杆上,所以底架长杆将会是受力最大的杆件,根据设计尺寸,底架长杆的长度为1440mm,床底架长杆上有两个支撑点,假设床身的质量为400kg,人体的质量为150kg,总重为550kg。具体计算如下所示:图6-1 床底架受力示意图根据solidworks的称重功能,测得床的质量为365kg,假设床身的质量为400kg,人体的质量为150kg,总重为550kg。所以F2=F3=2750N,=1440mm,=1020mm, =70mm。根据力矩平衡公式:F1=F2+F3得:F1=2215.3N=F1+F4=F2+F3得F4=3284.7N通过上述已知条件,计算杆各段所受的剪力及弯矩:以A为原点,在AB端内:剪力 F=F1=2215.3N,方向向下弯矩 M=F1x 得:M=0775.355NM,方向为逆时针方向在BC段内:剪力F=F2-F1=534.7N,方向向上弯矩 M=F1x-F2(x-0.35) 得:M=229.9775.355NM,方向为逆时针方向在CD段内:剪力F=F4=3284.7N,方向向上弯矩 M=F4x 得:M=0229.9NM,方向为逆时针方向所以,根据计算分析,得出的结果为B点的受力最大且弯矩也最大,所以B点所在在截面为危险截面。计算后的剪力图及弯矩图如图6-2所示。图6-2 床底架剪力及弯矩图根据剪力及弯矩图说明了床底架杆在整体上的受力并没有发生突变,同时也不存在在某段的力值特别大的现象,所以从整体上而言,床框架的力学性能良好,受力情况满足了机构的设计要求。6.2.2 抬背杆校核多功能医用护理床在抬背的时候,其抬背摆杆将是受力较大的杆件,由于人的背部质量较大,所以其将会时比较危险的杆件,对其的力学计算如下。图6-3抬背杆受力示意图按照人体的质量及床板的质量均分,则圆整后的数据为F1=500N,方向向上。F3x=950N,F3y=2039N,=830mm,=680mm, =54mm。F2x=F3x=950N,F2y=F1+F3y=500+2039=2539N在AB段剪力 F=F1=500N,方向向上弯矩 M=Fx,得:M=0340NM,方向为顺时针方向在BC段剪力 F= F3y=2039N,方向向下弯矩 M=F2y(x-0.68)-F1x (0.68x0.734) 得:M=229.9340NM,方向逆时针方向M= F2y(x-0.68)+F2x-F1x (0.734x0.83)得:M=-18.5229.9 NM,方向逆时针方向所以,根据上述计算结果,得知B点的剪力最大且所受的弯矩也是最大,综上所述,B点所在的截面为危险截面。根据计算结果画出的剪力图及弯矩图如图6-4所示。10外文资料翻译NC and CNC数控技术The History of NC and CNC Development数字控制与计算机数字控制的发展历史Numerical Control (NC) is any machining process in which the operations are executed automatically in sequences as specified by the program that contains the information for the tool movements. The NC concept was proposed in the late 1940s by John Parsons of Traverse City, Michigan. Parsons recommended a method of automatic machine control that would guide a milling cutter to produce a thru-axis curve in order to generate smooth profiles on work pieces.数字控制是按照含有机床(刀具)运动信息程序所指定的顺序自动执行操作的加工过程。数控这一概念是由密歇根洲特拉华城的约翰帕森于20世纪四十年代后期提出的。为了在工件上加工光滑的轮廓,帕森提出了一种自动的机床控制方式,它能够引导铣床刀具加工出一种“过轴曲线”。In 1949, The U.S. Air Force awarded Parsons a contract to develop a new type of machine tool that would be able to speed up production methods. Parsons commissioned the Massachusetts Institute of Technology (M.I.T.) to develop a practical implementation of his concept. Scientists and engineers at M.I.T. built a control system for a two-axis milling machine that used a perforated paper tape as the input media. In a short period of time, all major machine tool manufacturers were producing some machines with NC, but it was not until the late 1970s that computer-based NC became widely used. NC matured as an automation technology when inexpensive and powerful microprocessors replaced hard-wire logic-making computer-based NC systems.1949年,美国空军与帕森签署了合同,要求开发一种能够提高生产率的新型机床。帕森委托麻省理工学院(MIT)来开发一种新概念机床,麻省理工学院的科学家和工程师研制出了一种用穿孔纸带作为输入媒介的二轴联动铣床控制系统。在较短时间内,当时所有主要的机床生产商都生产了一些数控机床,但直到20世纪七十年代后期,基于计算机的数字控制才被得到广泛的使用。只有价格低廉且功能强大的微处理芯片代替了计算机数控系统中的硬连线逻辑发生器后,NC才真正成为一门自动化技术。When Numerical Control is performed under computer supervision, it is called Computer Numerical Control (CNC). Computers are the control units of CNC machines, they are built in or linked to the machines via communications channels. When a programmer input some information in the program by tape and so on, the computer calculates all necessary data to get the job done.当数控机床在计算机监控下工作时,它就被称为计算机数控机床(CNC)。计算机是CNC机床的控制单元,它们内嵌于数控机床或者通过通讯渠道与数控机床联接,当程序员编程时,通过纸带或磁盘将一些信息输入,计算机将对一些必要的数据进行计算的完成工作。On the first Numerically Controlled (NC) machines were controlled by tape, andbecause of that, the NC systems were known as tape-controlled machines. They were able to control a single operation entered into the machine by punched or magnetic tape. There was no possibility of editing the program on the machine. To change the program, a new tape had to be made.由于第一台数控机床的数据是由纸带控制的,因此数控系统被称为纸带控制机床。它们只能控制由输入到机床内的纸带或磁带所规定的单一操作,输入到机床内的程序是不能被编辑的,要改变程序必须重做新纸带。Todays systems have computers to control data; they are called Computer Numerically Controlled (CNC) machines. For both NC and CNC systems, work principles are the same. Only the way in which the execution is controlled is different. Normally, new systems are faster, more powerful, and more versatile当今的系统都由计算机来控制数据,因而称之为计算机数控机床(简称CNC机床)。NC和CNC系统两者的工作原理一样,仅仅控制执行的方式不同。新型的数控系统通常速度更快、功率更大、功能更齐全。The Applications of NC/CNC数字控制与计算机数字控制的应用Since its introduction, NC technology has found many applications, including lathes and turning Centers, milling machines and machining centers , punches , electrical discharg machines(EDM) Flame cutters,grinders,and inspection equipment. the most complex CNC machine tools are the turning center,shown in Fig.4-1(Amodern turning center with a ten-station turret that accepts quick-chang tools.Each tool can be positioned in Seconds with the press of a button).And the machine center shown in Fig.4-2(Vertical machining center,the tool magazine is on the machine.the control panel on the right can be swiveled by the operator)and Fig.4-3(horizontal machining center,equipped with an automatic tool changer .tool magazines can store 200 ctting tools.数控技术自创立以来就得到了广泛的应用,包括车床和车削中心、铣床和加工中心、冲床、电火花(EDM)加工机床、线切割机床、磨床以及测试检测装置等。最复杂的计算机数控机床是车削中心,图41所示一个具有十转位的刀架能进行快速换刀的现代车削中心,立式加工中心如图42所示(刀具库在机床的左边。右边的控制面板可由操作者通过转臂转动),以及卧式加工中心,通过按下按钮每把刀可在数秒钟内定位。如图43所示(配有自动换刀系统。刀具库储备有200把切削工具)。When preparing a progam for a particular operation ,the prommer must select all cutting data using recommendations for conventional machining .this includes proper Selection of cutting speeds,feedrate,tools and tool geometry,and so on.when the programmer has chosen all of the necessary information properly,the operator loads the programme into the machine and presses a button to start the cutting crycle .the CNC machine moves automatically from one maching operation to another , changing the cutting tols and applying the coolent.in a surprisingly short time ,the workpiece is Machined according to the highest quality stangards. But that is not all.no matter how big the work series is,all of the parts will be almost identical in size and surface finishing. At this time of advanced technology,with its high demands for surface finishing and tolerances of components in,for example ,aerospace,nuclear,and medical equipment manufacturing,only CNC machines provide successful results.当为某项操作编程时,程序员必须选择传统的加工切削数据推荐值。这些切削数据包括切削速度、进给率、刀具和刀具几何形状等。当程序员正确选择所有必要信息后,操作人员将程序载入机床并按下按钮,切削循环就开始。 Numerical control (NC) is a form of programmable automation in which the processing equipment is controlled by means of numbers, letters, and other symbols. The numbers, letters, and symbols are coded in an appropriate format to define a program of instructions for a particular workpart or job. The instructions are provided by either of the two binary coded decimal systems: the Electronic Industries Association (EIA) code, or the American Standard Code for Information Interchange (ASCII). ASCII-coded machine control units will not accept . EIA coded instructions and vice versa. Increasingly, however, control units are being made to accept instructions in either code. 121Automation operation by NC is readily adaptable to theoperation of all metalworking machines. Lathes, milling machines, drill presses, boring machines, grinding machines, turret punches, flame or wire-cutting and welding machines, and even pipe benders are available with numerical controls.数控技术是一种利用程序实现自动控制的技术,加工制造设备采用数控技术后能由数字、字符和符号等进行控制。这些数字、字符和符号等被编码成按一定格式定义的指令程序用于一个特定的加工或工件,这些指令可以采用两种二进制编码的数字系统中的任意一种进行定义,这两种二进制编码数字系统分别为电工协会代码(EIA)和美国标准信息交换代码(ASCII)。一般来说,ASCII编码的机床控制系统不能接受EIA编码的指令,反之亦然。当然,这样的问题已经逐渐得到解决。数控加工制造目前已经广泛地应用于几乎所有的金属加工机床:车床,铣床,钻床,镗床,磨床,回转冲床,电火化,线切割和焊接机床,甚至弯管机也采用数控加工技术。 Basic Components of NC数控技术的基本组成A numerical control system consists of the following three basic components:一个数控系统主要由以下3个部分组成:(1) Program instructions(1)程序指令(2) Machine control unit(2)加工控制单元(3) Processing equipment(3)制造装备The program instructions are the detailed step by step commands that direct the processing equipment. 31In its most common form, the commands refer to positions of a machine tool spindle with respect to the worktable on which the part is fixtured. More advanced instructions include selection of spindle speeds, cutting tools, and other functions.程序指令是由一条一条的详细指令所组成,制造装备按要求执行这些指令。最常用的指令有:可以按要求使机床刀具主轴位于工作台上的具体位置,工作台是用于固定加工零件的,许多更高级的指令还包括用于主轴速度的选择、刀具速度的选择及其他一些功能。 The machine control unit (MCU) consists of the electronics and control hardware that reads and interprets the program of instructions and convert it into mechanical actions of the machine tool or other processing equipment.加工控制单元(MCU)包括一些用于阅读和解释程序指令并将其转换为机床刀具或其他制造装备的机械动作的电子和控制硬件。The processing equipment is the component that performs metal process. In the most common example of numerical control, it is used to perform machining operations. The process-ing equipment consists of the worktable and spindle as well as the motors and controls needed to drive them.制造装备是一种进行金属加工的数控技术装备,在常用的数控技术领域中,制造装备用于进行机械制造。制造装备包括工作台、主轴、电机及控制驱动单元。 Types of NC数控技术的类型There are two basic types of numerical control systems: point to point and contouring.数控技术系统主要有两种类型:点对点数控系统和轮廓线数控系统。Point to point control system, also called positioning, is simpler than contouring control system. Its primary purpose is to move a tool or workpiece from one programmed point to another. Usually the machine function, such as a drilling operation, is also activated at each point by command from the NC program. Point to point systems are suitable for hole machining operations such as drilling, countersinking, couterbofing, reaming, boring and tapping. Hole punching machines, spotwelding machines, and assembly machines also use point to point NC systems.点对点数控系统也称为位置数控系统,比轮廓线数控系统简单,其主要的原理是移动刀具或工件从一个程序控制点到另一一个控制点,通常像钻床这样的加工功能,每个点帮司以通过NC程序中的指令进行控制。点对点数控系统适用于像钻孔、沉孔加工、沉孔镗孔、铰孔和攻丝等。其他冲孔机床、点焊机和装配机床等也都采用点对点数控系统。Contouring system, also known as the continuous path system, positioning and cutting operations are both along controlled paths but at different velocities. Because the tool cuts as it travels along a prescribed path, accurate control and synchronization of velocities and movements are important. The contouring system is used on lathes, milling machines, grinders,incrementally, by one of several basic methods. There are a number of interpolation schemes that have been developed to deal with the various problems that are encountered in generating a smooth continuous path with a contouring type NC system. They include linear interpolation,circular interpolation, helical interpolation, parabolic interpolation and cubic interpolation. In all interpolations, the path controlled is that of the center of rotation of the tool. Compensation for different tools, different diameter tools, or tools wear during machining, can be made in the NC .轮廓线数控系统也称为轮廓线路径数控系统,定位和切割操作都是以不同的速度沿着控制的路径进行的。由于刀具沿路径进行切削,因此刀具的运动和速度的精确控制和同步性能是非常重要的。轮廓线数控系统经常应用于车床、铣床、磨床、焊接机床和加工中心中。刀具沿着路径的运动,或称为插补逐渐出现了几个不同的方法。有许多类型的插补方法用于处理轮廓线数控系统中生成光滑的轮廓线时遇到的各种问题。几种比较常用的方法有线性插补,圆形插补,螺旋形插补、抛物线插补和立方插补等,在所有的插补方法中,路径控制是以刀具的旋转中心为标准,对于不同类型、不同直径的刀具,加工过程中的不同刀具磨削量在数控程序中获得不同的补偿。 Programming for NC数控系统的编程A program for numerical control consists of a sequence of directions that causes an NC machine to carry out a certain operation, machining being the most commonly used process. Programming for NC may be done by an internal programming department, on the shop floor, or purchased from an outside source. Also, programming may be done manually or with computer assistance.一个数控系统(NC)的程序包括使数控(NC)机床进行操作和加工的一系列指令。数控程序可以由数控机床内部的程序库开发生成,也可以从外面采购获得。另外,程序可以通过手工编写,也可以进行计算机辅助编程。The program contains instructions and commands. Geometric instructions pertain to relative movements between the tool and the workpiece. Processing instructions pertain to spindle speeds, feeds, tools, and so on. Travel instructions pertain to the type of interpolation and slow or rapid movements of the tool or worktable. Switching commands pertain to on/off position for coolant supplies, spindle rotation, direction of spindle rotation, tool changes, workpiece feeding, clamping, and so on. The first NC programming language was developed by MIT developmental work on NC programming systems in the late 1950s and called APT(Automatically Programmed Tools). 数控程序包括一系列指令系统和命令系统。几何类指令用于定义刀具和工件之间的相对位置和运动:加工类指令用于定义主轴转速、进给、刀具转速等:传送类指令用于定义刀具或工作台的运动速度和插补的类型等;开关类指令用于冷却液供给、主轴旋转、主轴旋转方向选择、换刀、工件进给、夹具等的开关。第一个用于数控编程的数控编程语言是20世纪50年代由麻省理工学院数控编程系统开发小组专家开发的,并被命名为自动编程工具(APT)。DNC and CNC直接数字控制(DNC)和计算机数字控制(CNC)The development of numerical control was a significant achievement in batch and job shop manufacturing, from both a technological and a commercial viewpoint. There have been two enhancements and extensions of NC technology, including:数控技术的发展在批量生产和车间生产加工中,不管是在技术上还是在商业上都获得了巨大的成功。目前,已经有两种数控技术系统得到了发展,分别是:(1) Direct numerical control(1)直接数字控制(DNC)。(2) Computer numerical control(2)计算机数字控制(CNC)。Direct numerical control can be defined as a manufacturing system in which a number of machines are controlled by a computer through direct connection and in real time. The tape reader is omitted in DNC, thus relieving the system of its least reliable component. Instead of using the tape reader, the part program is transmitted to the machine tool directly from the computer memory. In principle, one computer can be used to control more than 100 separate machines. (One commercial DNC system during the 1970s boasted a control capability of up to 256 machine tools.) The DNC computer is designed to provide instructions to each machine tool on demand. When the machine needs control commands, they are communicated to it immediately.直接数字控制(DNC)可以被定义为这样一个生产制造系统,该制造系统有许多台加工机床,而相互之间由一台计算机采用直接连接,进行实时控制。这样,在传统的数字控制技术中采用的磁带阅读器在直接数字控制中被取消,从而保
