立式打蛋机的设计【优秀】【word+10张CAD图纸】.rar

立式打蛋机的设计说明书.doc---(点击预览)

汇总版图纸10张.dwg---(点击预览)

压缩包内文档预览：(预览前20页/共40页)

编号：316831 类型：共享资源大小：989.78KB 格式：RAR 上传时间：2014-08-29 上传人：QQ14****9609 IP属地：陕西

50
积分

版权申诉 word格式文档无特别注明外均可编辑修改；预览文档经过压缩，下载后原文更清晰！ 立即下载

关键词：: 立式打蛋机立式打蛋机

资源描述：

立式打蛋机的设计【优秀】【word+10张CAD图纸】【毕业设计】

【39页@正文14600字】【详情如下】【需要咨询购买全套设计请加QQ1459919609】.bat

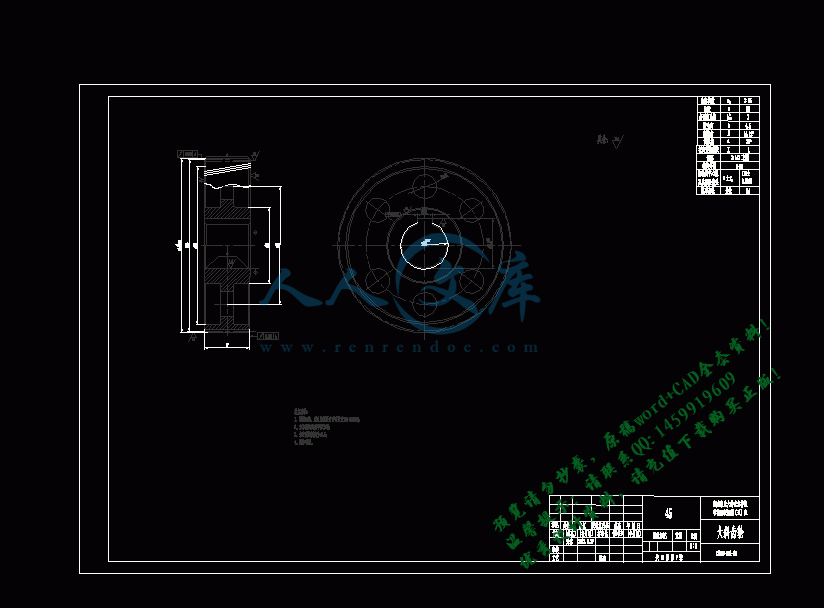

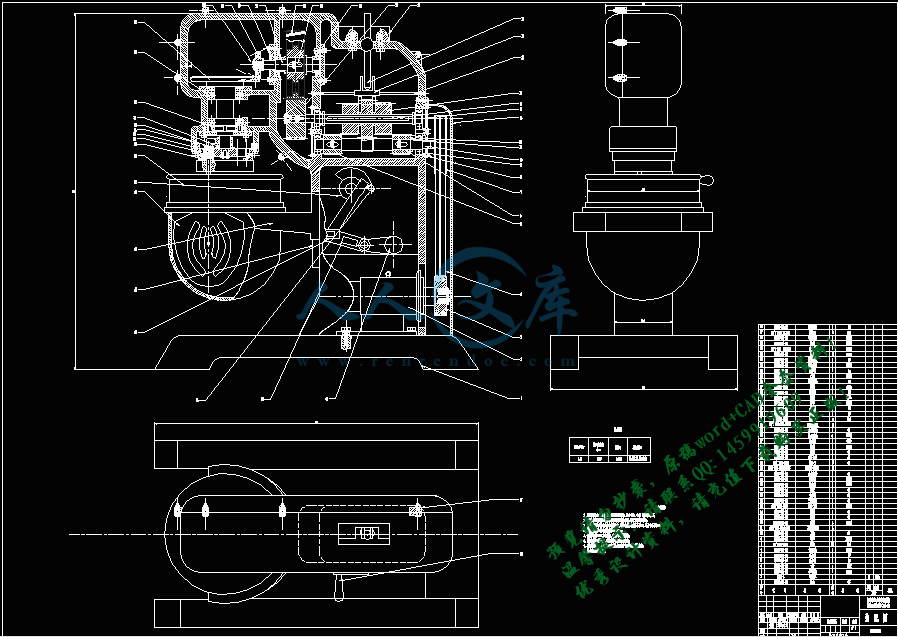

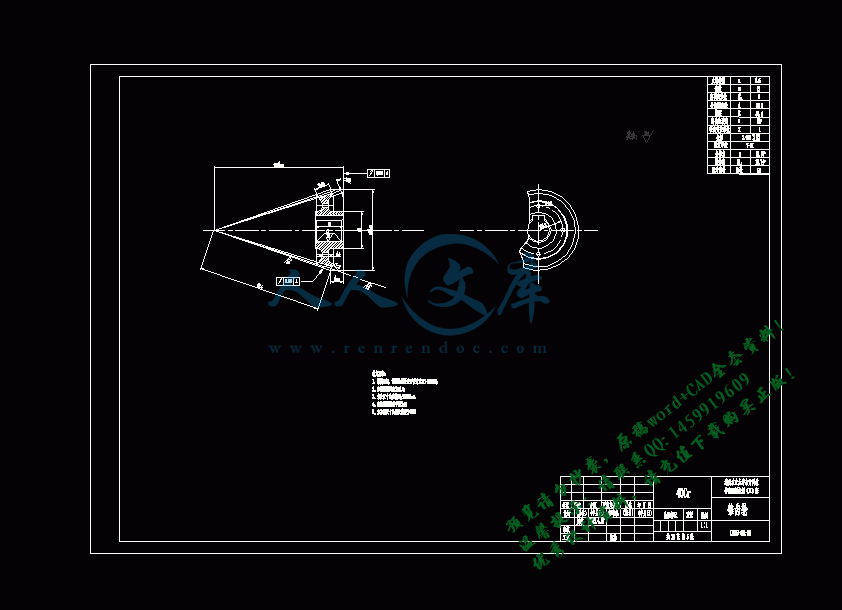

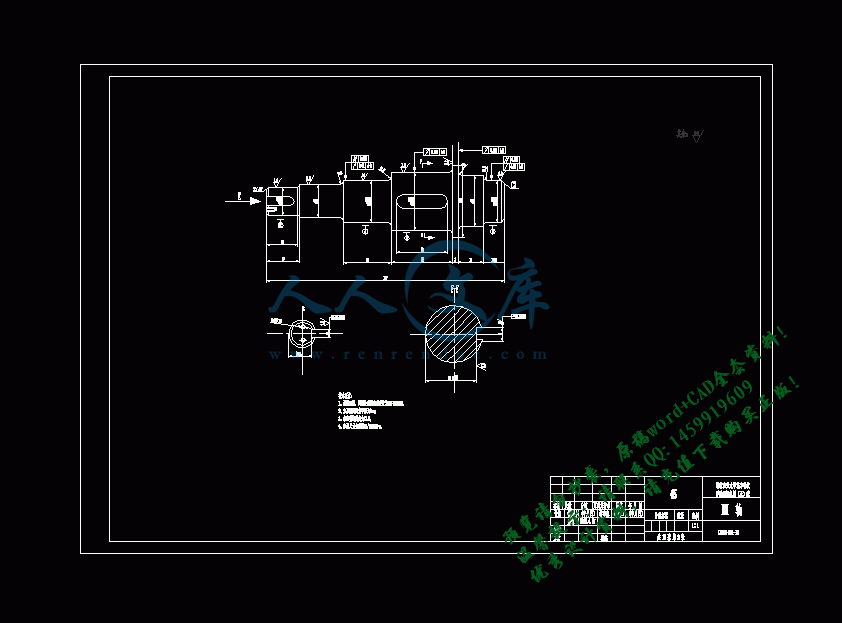

汇总版图纸10张.dwg

立式打蛋机的设计说明书.doc

摘要…………………………………………………………………………………………1

关键词 ……………………………………………………………………………………1

1 前言 ……………………………………………………………………………………2

1.1 选题研究意义……………………………………………………………………2

1.2 国内研究现状……………………………………………………………………2

1.3 目前国内常见的打蛋机类型……………………………………………………2

2 总体方案拟定 …………………………………………………………………………2

2.1 原理分析…………………………………………………………………………3

2.2 总体结构设计……………………………………………………………………3

2.2.1 总体结构设计……………………………………………………………3

2.2.2 传动路线…………………………………………………………………4

2.3 各执行机构主要参数的初步确定………………………………………………4

2.4 传动装置的运动和动力参数的计算……………………………………………5

3 主要零件的选择和设计…………………………………………………………………6

3.1 皮带轮的设计……………………………………………………………………6

3.2 齿轮的设计计算…………………………………………………………………8

3.2.1 直齿轮的设计计算………………………………………………………8

3.2.2 斜齿轮的设计计算………………………………………………………11

3.2.3 锥齿轮的设计计算……………………………………………………14

3.3 轴的设计计算……………………………………………………………………17

3.3.1 高速轴的设计计算………………………………………………………17

3.3.2 Ⅲ轴的设计计算…………………………………………………………20

3.3.3 主轴的设计计算…………………………………………………………24

3．4 轴承的校核………………………………………………………………………27

3.4.1 高速轴轴承的校核………………………………………………………27

3.4.2 主轴轴承的校核…………………………………………………………27

3.5 键的设计计算与校核…………………………………………………………28

3.5.1 高速轴上的联接键的校核…………………………………………28

3.5.2 电机上联接键的校核………………………………………………28

4 打蛋机其他各个部分的简介…………………………………………………………29

5 润滑与密封……………………………………………………………………………32

5.1 滚动轴承的润滑…………………………………………………………………32

5.2 锥齿轮的润滑……………………………………………………………………32

5.3 搅拌头的密封……………………………………………………………………32

6 主要缺点和有待进一步改进的地方…………………………………………………32

7 结束语…………………………………………………………………………………33

参考文献……………………………………………………………………………………34

致谢………………………………………………………………………………………34

立式打蛋机设计

摘要：本文分析了中国国内外立式打蛋机的现状，设计出一新型立式打蛋机。该打蛋机是由搅拌器、容器、传动装置、容器升降结构和电动机以及机架等部分组成。采用有级变速机构：由一对三联齿轮滑块组成，通过手动拔叉，使不同的齿数的直齿轮相互齿轮啮合，形成三种不同的转速，通过斜齿轮和锥齿轮的传递，使这三种不同的速度至主轴。搅拌头在行星轮的作用下产生自转，可以对容器内的各个部位进行搅拌。容器的升降机构则是为了尽快的装卸容器。机座则承受了调和时的所有负载。

关键词：搅拌器；容器；传动装置；容器升降机构

The Design of Vertical Egg Mixer

Abstract: This paper analyzes the Chinese domestic and foreign vertical egg machine status, to design a new type mixer.The egg breaking machine includes an agitator, container, transmission device, container lifting structure , a motor , a frame and other parts.Using the step speed change mechanism:with is consist a pair of triple gear block, through the manual fork, movement the different tooth number of gear meshing spur gears each other, them three different speed can be found, by the bevel gear and bevel gear transmission, the spindle gained three speed are diffrent.The mixing head can mixing any part in the container under the action of planet wheel,.Container lifting mechanism is designed for as soon as possible loading and unloading containers.The base is subjected to reconcile all load.

Key Words: Mixer；Containers；Transmission device；Container lifting mechanism

1 前言

1.1选题研究意义

我国蛋品资源丰富，品种多样，是生产和消费大国。特别是近几年来，随着中国经济的发展，蛋品加工业也发展迅速。自1985年以来我国已连续20多年保持世界第一产蛋大国的地位，人均蛋品占有量达20多千克；但我国禽蛋加工却不到蛋产量的1％，出口量占产量的2％。作为世界上最大的蛋品生产国，中国蛋品加工业和世界先进水平相比还有很大的差距。加工技术的落后、品种单一、产业化水平低等因素已经成为制约我国蛋品加工业发展的主要因素。同时蛋品行业的不发达，也为蛋品行业工业化的高效发展和品质改善提供来广阔的空间。要实现中国蛋品业持续、快速、协调、健康的发展，蛋品加工首先应走产业化、品牌化的道路，其次注重蛋品的深加工技术的应用如蛋品的清洗、包装、分级、液态蛋等，最后就是引导消费者的消费观念。而这个过程的实现，离不开蛋品加工企业装备水平的提高[1]。目前，国内大部分的蛋品加工企业仍然延续传统的作坊式手工生产，蛋品加工企业的技术装备大部分还停留在20世纪80年代的水平，设备陈旧老化，设备加工质量粗糙，工艺指标落后，设备性能和出品率低，可靠性差，生产自动化程度不高，这些都严重阻碍了蛋品加工的发展。而一些大型现代禽蛋生产企业在引进国外的蛋品加工设备时，考虑到蛋品原料特点的差异，加工方式的不同，设备维护、采购成本高，设备性能实用性等问题，往往是望而却步。先进的设备是否与国内的蛋品加工规模相适应呢，只有符合我国国情的蛋品设备才是国内蛋品生产企业的最佳选择[2]。

1.2 国内外研究现状

国外蛋品加工业比较发达，有关的机械设备种类齐全，可以根据使用者的不同使用目的进行不同的机械组合，达到经济高效。在美国、日本、法国等国的蛋品自动处理程度和水平很高[3]。

1.3 目前国内常见的打蛋机的类型

目前国产打蛋机有两种：无级变速和有级变速。无级变速可连续变速，变速范围广，对工艺适应性强，但结构复杂，设备成本高。国产的打蛋机基本上都采用齿轮换挡的有级变速机构，作用单一的或小型的打蛋机则不变速或采用双速电机。传动装置有两种排布形式。一种是由三根平行传动轴及五对齿轮构成，齿轮箱大，传动构件多，但维修调速方便，制造工艺要求的精度低。另一种是二根平行轴和四对齿轮构成，齿轮箱小，构件相应减少，成本也降低[4]。

2 总体方案的拟定

2.1 原理分析

打蛋机在食品加工中采用来搅打多种蛋白液。搅拌物料主要是粘稠浆体，如各种蛋糕生产所需的面浆及各式花样的装饰乳酪等。

打蛋机操作时，搅拌器高速旋转，强制搅打，被调和充分接触并剧烈摩擦，从而实现混合、乳化、充气及排除部分水分的作用[4]。

参考文献

[1] 陆振曦等.食品机械原理与设计[M].北京：中国轻工业出版社，1995.65-71

[2] 程凌敏等.食品加工机械[M].北京：中国轻工业出版社，1988.198-200

[3] 刘协舫等.食品机械[M].武汉：湖北科学技术出版社，2002.133-145

[4] 程凌敏等.面糖食品厂工艺设计[M].北京：农业出版社，1988.342-351

[5] 濮良贵等.机械设计[M].北京：高等教育出版社，2006.50-80

[6] 于惠力等.传动设计与实用数据速查[M].北京.机械工业出版社,2010.124-149

[7] 孙桓等.机械原理[M].北京：高等教育出版社，2006.116-120

[8] 吴宗泽等.机械设计课程设计手册[M].北京：高等教育出版社，2006.213-231

[9] 李华敏等.齿轮机构设计与应用[M].北京:机械工业出版社，2007.149-151

[10] 刘扬等.机械设计基础[M].北京：清华大学出版社、北京交通大学出版社，2010.152-161

[11] 王军等.机械基础[M].北京：科学出版社，2004.78-87

[12] 刘鸿文等.材料力学[M].北京：高等教育出版社，2004.289-303

[13] 哈尔滨工业大学理论力学教研室.理论力学[M].北京：高等教育出版社，2009.221-224

[14] 吴百诗等.大学物理基础（上、下）[M].北京：科学出版社，2007.345-365

[15] 张淑娟等.画法几何与机械制图[M].北京：中国农业出版社，2007.315-321

[16] 成大先等.机械设计手册[M].北京:化学工业出版社，2010.209-213

[17] 徐学林等.互换性与测量计算基础[M].长沙：湖南大学出版社，2009.289-305

[18] 骆素君等.机械课程设计简明手册[M].北京：化学工业出版社，2006.

[19] 高英武等.机械原理[M].北京:中国农业大学出版社，2005.22-45

[20] 文向前等.机械基础[M].成都：西南交通大学出版社，2007.36-56













内容简介：: 湖南农业大学东方科技学院全日制普通本科生毕业设计立式打蛋机的设计THE DESIGN OF VERTICAL EGG MIXER学生姓名：学号：年级专业及班级： 2008级机械设计制造及自动化 (5)班指导老师及职称：学部：理工学部湖南长沙提交日期：2012年5月湖南农业大学全日制普通本科生毕业设计诚信声明本人郑重声明：所呈交的本科毕业设计是本人在指导老师的指导下，进行研究工作所取得的成果，成果不存在知识产权争议。除文中已经注明引用的内容外，本论文不含任何其他个人或集体已经发表或撰写过的作品成果。对本文的研究做出重要贡献的个人和集体在文中均作了明确的说明并表示了谢意。本人完全意识到本声明的法律结果由本人承担。毕业设计作者签名：年月日目录摘要1关键词 11 前言 21.1 选题研究意义21.2 国内研究现状2 1.3 目前国内常见的打蛋机类型22 总体方案拟定 22.1 原理分析32.2 总体结构设计3 2.2.1 总体结构设计3 2.2.2 传动路线42.3 各执行机构主要参数的初步确定42.4 传动装置的运动和动力参数的计算53 主要零件的选择和设计63.1 皮带轮的设计63.2 齿轮的设计计算8 3.2.1 直齿轮的设计计算8 3.2.2 斜齿轮的设计计算11 3.2.3 锥齿轮的设计计算14 3.3 轴的设计计算17 3.3.1 高速轴的设计计算173.3.2 轴的设计计算20 3.3.3 主轴的设计计算2434 轴承的校核27 3.4.1 高速轴轴承的校核273.4.2 主轴轴承的校核273.5 键的设计计算与校核28 3.5.1 高速轴上的联接键的校核28 3.5.2 电机上联接键的校核284 打蛋机其他各个部分的简介295 润滑与密封325.1 滚动轴承的润滑325.2 锥齿轮的润滑325.3 搅拌头的密封326 主要缺点和有待进一步改进的地方327 结束语33参考文献34致谢34附录35立式打蛋机设计学生：刘黎指导老师：高英武(湖南农业大学东方科技学院，长沙 410128)摘要：本文分析了中国国内外立式打蛋机的现状，设计出一新型立式打蛋机。该打蛋机是由搅拌器、容器、传动装置、容器升降结构和电动机以及机架等部分组成。采用有级变速机构：由一对三联齿轮滑块组成，通过手动拔叉，使不同的齿数的直齿轮相互齿轮啮合，形成三种不同的转速，通过斜齿轮和锥齿轮的传递，使这三种不同的速度至主轴。搅拌头在行星轮的作用下产生自转，可以对容器内的各个部位进行搅拌。容器的升降机构则是为了尽快的装卸容器。机座则承受了调和时的所有负载。关键词：搅拌器；容器；传动装置；容器升降机构 The Design of Vertical Egg MixerStudent:liuliTutor: Gao Yingwu(Orient Science& Technology Collage of Hunan Agricultural University, Changsha，410128)Abstract: This paper analyzes the Chinese domestic and foreign vertical egg machine status, to design a new type mixer.The egg breaking machine includes an agitator, container, transmission device, container lifting structure , a motor , a frame and other parts.Using the step speed change mechanism:with is consist a pair of triple gear block, through the manual fork, movement the different tooth number of gear meshing spur gears each other, them three different speed can be found, by the bevel gear and bevel gear transmission, the spindle gained three speed are diffrent.The mixing head can mixing any part in the container under the action of planet wheel,.Container lifting mechanism is designed for as soon as possible loading and unloading containers.The base is subjected to reconcile all load.Key Words: Mixer；Containers；Transmission device；Container lifting mechanism1 前言1.1 选题研究意义我国蛋品资源丰富，品种多样，是生产和消费大国。特别是近几年来，随着中国经济的发展，蛋品加工业也发展迅速。自1985年以来我国已连续20多年保持世界第一产蛋大国的地位，人均蛋品占有量达20多千克；但我国禽蛋加工却不到蛋产量的1，出口量占产量的2。作为世界上最大的蛋品生产国，中国蛋品加工业和世界先进水平相比还有很大的差距。加工技术的落后、品种单一、产业化水平低等因素已经成为制约我国蛋品加工业发展的主要因素。同时蛋品行业的不发达，也为蛋品行业工业化的高效发展和品质改善提供来广阔的空间。要实现中国蛋品业持续、快速、协调、健康的发展，蛋品加工首先应走产业化、品牌化的道路，其次注重蛋品的深加工技术的应用如蛋品的清洗、包装、分级、液态蛋等，最后就是引导消费者的消费观念。而这个过程的实现，离不开蛋品加工企业装备水平的提高1。目前，国内大部分的蛋品加工企业仍然延续传统的作坊式手工生产，蛋品加工企业的技术装备大部分还停留在20世纪80年代的水平，设备陈旧老化，设备加工质量粗糙，工艺指标落后，设备性能和出品率低，可靠性差，生产自动化程度不高，这些都严重阻碍了蛋品加工的发展。而一些大型现代禽蛋生产企业在引进国外的蛋品加工设备时，考虑到蛋品原料特点的差异，加工方式的不同，设备维护、采购成本高，设备性能实用性等问题，往往是望而却步。先进的设备是否与国内的蛋品加工规模相适应呢，只有符合我国国情的蛋品设备才是国内蛋品生产企业的最佳选择2。1.2 国内外研究现状国外蛋品加工业比较发达，有关的机械设备种类齐全，可以根据使用者的不同使用目的进行不同的机械组合，达到经济高效。在美国、日本、法国等国的蛋品自动处理程度和水平很高3。1.3 目前国内常见的打蛋机的类型目前国产打蛋机有两种：无级变速和有级变速。无级变速可连续变速，变速范围广，对工艺适应性强，但结构复杂，设备成本高。国产的打蛋机基本上都采用齿轮换挡的有级变速机构，作用单一的或小型的打蛋机则不变速或采用双速电机。传动装置有两种排布形式。一种是由三根平行传动轴及五对齿轮构成，齿轮箱大，传动构件多，但维修调速方便，制造工艺要求的精度低。另一种是二根平行轴和四对齿轮构成，齿轮箱小，构件相应减少，成本也降低4。2 总体方案的拟定2.1 原理分析打蛋机在食品加工中采用来搅打多种蛋白液。搅拌物料主要是粘稠浆体，如各种蛋糕生产所需的面浆及各式花样的装饰乳酪等。打蛋机操作时，搅拌器高速旋转，强制搅打，被调和充分接触并剧烈摩擦，从而实现混合、乳化、充气及排除部分水分的作用4。2.2 总体结构设计2.2.1 总体结构总体结构分以下几个部分（如图1所示）（1）电动机：选用Y801-4三相异步电动机。（2）减速机构：减速机构主要由两个锥齿轮、2个斜齿轮、3对直齿轮、3根轴承、闷盖、透盖等组成。（3）升降结构：同轴凸轮、连杆、滑块（4）机座（5）调和容器其结构简图如图1：图1 结构示意图Fig.1 The figure of program 12.2.2 传动路线1 电动机 2 皮带轮 3 高速轴 4 直齿轮 5 低速轴 6 斜齿轮 7 锥齿轮 8 主轴 1 electric machine 2 sheave 3 high speed shaft 4 spur gear 5 low speed shaft 6 spiral gear 7 angle gear 8 principal axes图2 立式打蛋机的传动路线Fig.2 The transmission route of the the vertical egg mixer2.3 各执行机构主要参数的初步确定减速机构所需转速n1=70r/min n2=125r/min n3=200r/min 电动机的选择5采用卧式封闭型电动机，根据查阅小功率电动机手册，综合考虑选用Y801-4型号三相异步电动机，其特征如表：表1 电动机的型号Table 1 the type of the electromotor 电动机型号额定功率输出转速质量Y801-40.55KW1390r/min17kg2.4 传动装置的运动和动力参数的计算电动机的满载转速为1390r/min, 要求的输出转速为70r/min、125r/min、200r/min，通过考虑6：（1）各级传动比机构的传动比应在推荐值的范围内，不应超过最大值，以利于发挥其性能，并使其结构紧凑。（2）各级传动的结构尺寸协调、匀称。例如：由V带传动和齿轮传动组成的传动装置，V带传动的传动比不能过大，否则会使大带轮半径超过变速器的中心高，造成尺寸不协调，并给机座设计和安装带来困难。（3）传动装置外廓尺寸紧凑，重量轻。在相同的总中心距和总传动比情况下，具有较小的外廓尺寸。（4）在变速器实际中常使各级大齿轮直径相近，使大齿轮有相近的侵油深度。高、低速两极大齿轮直径相近，且低速级大齿轮直径稍大，其侵油深度也稍深些有利于侵油润滑。（5）避免传动零件之间发生干涉碰撞。高速级大齿轮与低速轴发生干涉，当高速级传动比过大时就可能产生这种情况。除考虑上诉几点还要理论联系实际，思考机器的工作环境、安装等特殊因素。这样我们就可以通过实测与理论计算来分配各级的传动比了。则总的传动比为：传动比分配如下：第一级V带传动比 i1=2第二级直齿轮传动比 i2=2.33 =1.307 =0.818第三级斜齿轮传动比 i3=1.5第四级锥齿轮传动比 i4=2.809各轴的转速：n1=695r/minn2=298r/min =531.5r/min =849r/minn3=198.7r/min =354r/min =566r/minn4=70.7r/min =126r/min =201r/min各轴输入功率的计算：机械效率4如下： V带传动1=0.96 齿轮传动2=0.98 锥齿轮3=0.97 斜齿轮4=0.98 联轴器5=0.99各轴传递的功率：P1=PW15=0.550.960.990.5174kwP2=P12=0.51740.98=0.507kwP3=P24=0.5070.98=0.497kwP4= P33=0.4970.97=0.48kw各轴所传递的转矩:T1=9550=9550=7.26NmT2=9550=9550=16.58Nm =9.3Nm =5.82NmT3=9550=9550=24.37Nm =13.68Nm =8.55NmT4=9550=955064.83Nm =36.38Nm =22.8Nm3 主要零件的选择和设计3.1 皮带轮的设计根据设计可知皮带轮传动比为2，因传动速度较快，处于高速端，故采用带传动来提高传动的平稳性。并旋转方向一致，带轮的传动是通过带与带轮之间的摩擦来实现的。带传动具有传动平稳，造价低廉以及缓冲吸振等特点7。根据槽面摩擦原理，在同样的张紧力下，V带传动较平带传动能产生更大的摩擦力。再加上V带传动允许传动比较大，结构较紧凑，以及V带以标准化并且大量生产的优点，所以这里高速轴传动选用V带传动。(1)确定计算功率 Pca由 K A =1.17 故 Pca = K A P = 1.10.55=0.605KW （1）(2) 选取带型窄V带较普通V带相比，当宽度相同时，窄V带的宽度约缩小1/3，而承载能力可提高1.52.5倍，这里选用窄V带，根据Pca=0.605KW,小带轮转速n1=139r/min,可选择Z型V带。（3）确定带轮的基准直径dd1和dd2，并验算带速根据结构及传动比需要，初取主动轮基准直径 dd1 =80mm ，从动轮基准直径dd2 =idd1=280=160 mm ，按式 v1 =dd1 n1/ 601000 =5.82,处于普通V带vmax=5-30m/s之间,因此带的速度合适。（4）确定窄V带的基准长度Ld和传动中心a50.7（dd1 +dd2）a0 2（dd1 + dd2）初步确定中心距a0 =240mm,由式： (2)由选带的基准长度8 Ld=800mm（5）计算实际中心距 a =a 0 +（Ld-L/d）/2=240+（800867）/2=206.5 mm中心距的变化范围194.5230.5之间（6）演算主动轮上的包角 a1 a1 =180 o -57.3 o(dd2- dd1)/a =180 o -57.3 o(16080)/206。5=157.8 o90 o（7）计算带的根数由dd1=80mm 和n1=1390r/mm 查得P0=0.25kw 根据n=1390r/min i=2和Z型带查得P0=0.03kw，查得ka=0.94，查的kl=1.14于是Pr=(P0+P0) kakl=(0.35+0.33) 1.140.94=0.41kw所以V带的根数：Z=取Z=29根（8）计算单根V带的初拉力的最小值 Z型带的单位长度质量的q=0.06kg/m(F0)min=500+qv2=500=45.16N应使它的实际初拉力F0(F0)min（9）计算压轴力Fp压轴力最小值：(FP)=2Z(F0)min=2245.16=177.03N（10）带轮的结构设计V 带带轮选用HT200，因带轮的轴径较小，小皮带轮采用腹板式带轮结构。由于大皮带论的D1-d1 = 172-26 = 146100，所以采用孔板式。使用经过动平衡实验处理5。轮槽工作表面要精细加工，具体设计参数如下所示：基准宽度 bd = 8.5mm；基准线上槽深 hamin = 2.0mm；基准线下槽深 hfmin = 7.0mm；槽间距 e = 12mm；第一槽对称面至端面的距离 f min=7mm；带轮宽 = 26mm；外径 mm； mm；轮槽角 1 = 34；2 = 38图3 皮带轮结构图Fig.3 The assembl programe of the belt pulley（11）带的张紧装置各种材质的V 带都不是完全的弹性体，在预紧力的作用下，经过一段时间的运转后，就会由于塑性变形而松弛。使预紧力FO 降低。为保证带传动的能力，应定期张紧。此处采用定期张紧装置9。 3.2 直齿轮的设计计算3.2.1 直齿轮的设计计算（1）选择齿轮材料考虑到齿轮传动载荷一般，参考类似减速器的结构，选择小齿轮材料为40Cr（调制）,硬度为280HBS，大齿轮材料为45钢（调制）硬度为240HBS。二者材料硬度相差40HBS选小齿轮的齿数Z1=18,大齿轮数的齿数Z2=42。（2）确定齿轮的主要参数按齿面接触强度计算：d1t2.32 (4)确定公式内的个计算数值初选载荷系数 kt=1.3小齿轮传递的转矩T1=7.26Nmm选取齿宽系数d=1,弹行系数ZE=189.8,小齿轮的接触疲劳强度极限大齿轮的接触疲劳强度极限Hlim2=550MPa 。计算应力循环次数N1=60n1jLh=606951（1830015）=1.5N2=0.46接触疲劳寿命系数KHN1=0.9 KHN2=0.95计算接触疲劳许应力，取失效概率为1%，安全系数S=1H1=0.9600MPa=540MPaH1=0.95550MPa=522.5MPa计算小齿轮分度圆直径d1t ,代入H中较小的值=2.32=28.15mm计算圆周速度VV=1.02m/s 计算齿宽：b=28.15mm 计算齿宽与齿高之比模数：mm 齿高：h=2.25=2.251.564=3.52齿宽与齿高之比： =计算载荷系数取动载系数1 kv=1.05, KHA=kFa=1, 使用系数KA=1假设为单齿对啮合，取齿间载荷分配系数10Kh=1.423 KF=1.35故载荷系数:K=KAKHKVKH=1.05111.4231.494 按实际载荷系数校正所算得圆的分度直径=29.55 （5）计算模数：=按齿根强度计算m （6）确定公式内的计算数值小齿轮的弯曲疲劳强度极限FE1=500MPa；大齿轮的弯曲强度极限 FE2=380MPa；取弯曲疲劳寿命系数KFN1=0.85；KFN2=0.88；弯曲疲劳安全系数S=1.4。计算弯曲疲劳许应力：F1=MPa=303.57MPa F2=MPa=238.86MPa计算载荷系数K：K=KAKVKKF=11.0511.351.4175齿形系数11 YFa1=2.91 YFa2=2.38应力校正系数 YSa1=1.53 YSa2=1.674计算大小齿轮的并加以比较=0.0147=0.0167设计计算：m=1.03mm对比计算结果，由齿面接触疲劳强度计算的模数m大于齿根弯曲疲劳强度计算的模数，由于齿轮模数的m的大小主要取决于弯曲强度所决定的承载能力，而齿面接触疲劳强度所决定的承载能力，仅与齿轮直径有关。取模数为1.49，并就近取模数为1.5，按接触强度算得的分度圆直径d1=29.55mm，则齿轮数为：Z1=18 Z2=42（3）几何尺寸的计算：分度圆直径：d1=Z1m=181.5=27mm =39mm =49.5mmd2=Z2m=421.5=63mm =51mm =40.5mm中心距：a=mm3.2.2 斜齿轮的设计计算（1）材料的选择及热处理斜齿轮与直齿轮的材料及热处理一样，精度为七级，选小齿轮数Z1=36, Z2=54,初选螺旋角=14。（2）确定齿轮的主要参数按齿面接触强度计算d1t （7）确定公式内的各计算值试选Kt=1.6；区域系数ZH=2.433； =0.86；0.67；=+=1.53小齿轮传递的转矩：T1=16.58103Nmm T2=9.3103 Nmm T3=5.82103 Nmm选取最大的转矩为齿轮需传递的转矩 T1=16.58103Nmm选取与直齿轮相同的d=0.5；ZE=189.8MPa1/2；取Hlim1=600MPa；Hlim2=550MPa计算应力循环次数，选取最大的转速n=849r/minN1=60n1jLh=608491（1830015）=1.8N2=1.2取接触疲劳寿命系数KHN1=0.9 ；KHN2=0.95取失效概率为1%，安全系数S=1H1=0.9600MPa=540MPaH1=0.95550MPa=522.5MPaH=MPa=531.25MPa 试计算小齿轮的分度圆直径d1t由计算公式得：d1t=35.21mm计算圆周速度：V=1.56m/s计算齿宽b及模数mb=dd1t=35.21mmmnt=0.952mmh=2.25mnt=2.250.951=2.14mm=16.46mm计算纵向重合度=0.318dZ1=2.854计算载荷系数K:使用系数12KA=1；动载系数KV=1.11;KH=1.42;KF=1.35;KH=KF=1.4；故动载系数K为：K=KAKV KHKH=1.111.41.42=2.21按实际载荷系数校正所算得的分度圆直径=35.21=39.2mm计算模数：mn=1.06mm按齿根强度计算m （8）计算载荷系数：K=KAKV KFKF=11.111.41.35=2.1纵向重合度=1.903；螺旋角影响系数Y=0.88计算当量齿数;Zv1=39.43Zv2=59.14取齿形系数：YFa1=2.41; YFa2=2.28应力校正系数: YSa1=1.668 YSa2=1.73小齿轮的弯曲疲劳强度极限FE1=500MPa；大齿轮的弯曲强度极限FE2=380MPa；取弯曲疲劳寿命系数KFN1=0.85；KFN2=0.88；取安全系数S=1.4。计算疲劳许应力：F1=MPa=303.57MPaF2=MPa=238.86MPa计算大小齿轮的并加以比较=0.01324=0.01651设计计算：m=0.78mm对比计算结果，由齿面接触疲劳强度计算的法面模数m大于齿根弯曲疲劳强度计算的法面模数，取mn=2.25已可满足，但为了同时满足接触疲劳强度，需按接触疲劳强度算得的分度圆直径d1=84.5mm来计算应有齿数：Z1=35.88取Z1=36 Z2=54（3）几何尺寸的计算：计算中心距：a=mm将中心距圆整取a=116mm按圆整后的中心距修正螺旋角：=arccos=14.12因值改变不大，故参数，k , ZH等不必修正计算大小齿轮的分度圆直径：d1=83.5mm d2=125.3mm取d1=84 d2=148计算齿轮宽度：b=dd1=0.583.5=83.5mm圆整后去齿宽：b1=42mm b2=39mm 3.2.3 锥齿轮的设计计算（1）材料及齿数的选择：圆锥齿轮工作为闭式的，齿轮传动轴夹角为90，小齿轮悬臂支撑，大齿轮两端支撑，小齿轮选用40Cr，调质处理，平均硬度为270HBS，大齿轮选用45钢,调质处理，平均硬度为230HBS。初选齿数：小齿轮数为Z1=21 大齿轮数为Z2=59（2）确定齿轮的主要参数按齿面接触疲劳强度计算：d1t2.92 （9）确定设计公式中各个参数初选载荷系数Kt=1.3；小齿轮所转递的转矩：T1=2.437104；选取齿宽系数R，为防止齿向载荷分布不均匀，应限制齿宽，取R=0.3，弹性系数ZE=189.8MPa1/2；大小齿轮的接触疲劳强度为：Hlim1=713MPa；Hlim2=568.4MPa。应力循环次数：N1=60n1jLh=605661（1830015）=1.2N2=1.2=3.37109接触寿命系数ZN1=0.91；ZN2=0.96；取失效概率为1%；最小安全系数2SHlim=1计算许用接触力：H1=0.91740MPa=673MPaH2=0.96680MPa=652MPa计算端面重合度，当量齿数Z1m=22 Z2m=150=1.883.2(cos=1.69分度圆直径：d1t2.92=49.77mm计算圆周速度：dm1t=(10.5R)d1t=（10.50.3）49.47=42.05mmV=0.545m/s因V10m/s，选7级精度合格计算载荷系数：取使用系数kA=1，kv=1.13，单齿对啮合，取齿间载荷系数k=1，载荷分布系数k=1.2K= kA kvkk=1.36校正分度圆直径：d1=d1t=14.42=14.6mm按齿根弯曲强度计算2：大小齿轮的弯曲疲劳强度极限分别为：Flim1=620MPa；Flim2=580MPa弯曲寿命系数YN1=0.91；YN2=0.9尺寸系数YX=1计算许用弯曲应力F1，F2。取失效率为1%，安全系数SFmin=1.25=计算可知，F1=451MPa；F2=417MPa重合度系数Y: Y=0.25+=0.25+=0.69取齿形系数：YFa1=2.65; YFa2=2.1应力校正系数: YSa1=1.67 YSa2=1.97校核计算： YFa YSaY=153.4MPaF1 =143.4MPaF2（3）主要几何尺寸计算：大端模数：m=d1t/z1=4977/21=2.37，查参考文献3表10-1取m=2.58大端分度圆直径：d1=mz1=212.5=52.5mm d2= mz2=592.5=147.5mm锥距R及齿宽b:R=0.4=25mmb=bR=0.325=7.5mm分锥角：=19.57 =70.43齿根角按等顶隙计算：f1=f2=arctan=arctan2.29 顶锥角: a1=1+f1=19.57 +2.29 =21.86 a2=2+f2=70.43+2.29 =72.71 齿高3：h=(2=1.8mm大端顶圆直径dada1=d1+2hacos1=16.8+20.81cos19.57 =57.21mmda2=d2+2hacos2=47.2+20.81cos70.43 =147.5mm3.3 轴的设计计算3.3.1 高速轴的设计计算（1）由参考文献1,初步估算轴的最小轴径：dmin=A0 （10）确定公式内的各种计算数值选轴的材料为45（调质），根据参考文献1，取=103由前面的设计算得 P1=0.5174kw n1= n2=298r/min（2）设计计算： mm轴的最小轴径为d=(1+0.14)=14.11mm 圆整后取15mm输出轴的最小直径用来安装联轴器13，为了使所选轴的直径d1-2与联轴器的孔径相适应，故需同时选取联轴器型号。联轴器的计算转矩Tca=KAT1，考虑转矩变化取KA=1.3Tca=KAT1=1.37.26103Nmm=9434Nmm按照计算联轴器的转矩选择HL1型联轴器,联轴器的孔径为16mm，故取d1-2的直径为16mm,半联轴器的长度L=32mm，与轴配合的彀长度为：L1=27。（3）轴的结构设计拟定轴上各零件的装配方案图4 高速轴的装配方案 Fig. 4 The assembl programe of high speed shaft根据轴向定位要求确定轴的各段直径和长度14为了满足大V带轮的轴向定位要求，1-2轴段的右端需制出一轴肩，故取d2-3的直径为19mm，左端采用轴段挡圈定位，按轴段直径取挡圈直径为20mm,大V带轮与轴配合的彀孔长度为27mm，为了保证轴段挡圈只压在大V带轮上而不压在轴的端面上，故l1-2-段的长度应比L1略短，取l1-2=25mm；初步选择滚动轴承。因轴承同时受到轴向力与径向力的共同作用，故选深沟球轴承轴承4。参照工作要求并根据d2-3=19mm，选取6003型号。其尺寸为dDT174013.25，故取d3-4=20mm；l9-10=20.5mm。右端滚动轴承采用轴肩定位，定位轴承轴肩高度为2mm。取安装齿轮1的轴段直径d4-5=23mm，齿轮的左端与轴承采用套筒定位，由上以求的齿轮1的齿宽为39mm，为了使套筒端面可靠的压紧齿轮，此轴段的长度应略短于齿宽的长度，故取l4-5=37mm，齿轮的右端采用轴肩定位，轴肩高度h0.06d，故取h=1.5mm，则轴环的直径d5-6=26mm，轴环宽度b1.4h，为了配合拔叉换挡取l5-6=40mm，齿轮2为轴齿轮，分度圆直径d6-7=27mm，l6-7=27mm,d7-8=26mm，l7-8=42mm齿轮3左端采用套筒定位，齿宽为40.5mm，为了使套筒端面可靠的压紧齿轮，此轴段的长度应略短于齿宽的长度，故取l8-9=39mm，d8-9=26mm齿轮的右端采用轴肩定位，轴肩高度为2mm，轴环的直径为3 mm。轴承端盖的总宽度为10mm.取端盖的外端面与半联轴器右端面间的距离l=15mm,故取l2-3=25mm。取齿轮距箱体内壁之间的距离为8mm，考虑到箱体铸造误差，在确定滚动轴承位置时，应距箱体一定距离s，取s=4mm，已知轴承宽度为13.5mm，所以l3-4=T+s+a+(39-37)=13.5+4+8+2=27.5mm。轴上零件的周向定位齿轮，半联轴器采用的周向定位均采用平键连接，按d4-5=23mm查得平键截面1bh=87，键槽的长为25mm，同时为了保证齿轮与轴配合有良好的对中性，故选择轮毂与轴的配合为，同样半联轴器与轴的连接，选用平键5mm5mm12mm，半联轴器与轴的配合为，滚动轴承与轴的定位采用过渡配合来保证，此处选轴的尺寸公差为m6。确定轴上圆角和倒角尺寸2，取轴段倒角为145（3）求轴上的载荷：作出轴的计算简图,及求轴的支反力和弯矩：把轴当做简支梁，支点取在轴承中点处，即去轴承宽度的1/2为支撑，由于轴所受的力为空间力系，将作用在轴上的力分解为垂直面和水平面。画出扭矩图图5（e）：转矩:T=7260Nmm圆周力：Ft=2T/d=27260/27=537.8N径向力：Fr=Fttan20=195.7N求水平支反力：平衡条件Mc=0：FHN1(118+90) 537.8104=0Fz=0：FHN1FHN2Fr=0FNv1FNv2=268.9N 图5 轴的载荷分析图Fig.5 The analysis of the small gear wheel axle load水平面67段的弯矩弯矩图5（b）：MH1=268.9118=31730.2Nmm MHV2=268.990=24201Nmm求垂直支反力：由平衡条件Mc=0：FNv1(118+90) 195.7104=0Fy=0：FNv1FNv2Fr=0FNv1FNv2=97.85N垂直面67段的弯矩图5（c）： MV1=97.85118=11546.3Nmm MV2=97.8590=8806.5Nmm计算合成弯矩，画出弯矩图5（d）M1=33765 Nmm M2=25753 Nmm计算危险截面的当量弯矩：由合成弯矩图可知轴的67段为危险截面，取扭矩校正系数15为=0.6MB=34230 Nmm危险截面的校核：e=17.4MPaew式中ew是根据轴的材料为45钢，调制处理-1w=60，所以该轴安全。3.3.2 轴的设计计算轴所传递的扭矩T=24370Nmm（1）求作用在斜齿轮上的力：Ft=388.99N Fr=Ft=264.6=145.99NF= Fttan=97.85N圆周力Ft，径向力Fr，及轴向力F的方向如图6所示。（2）初步确定轴的最小直径选轴的材料为45（调质），根据参考文献1，取=112dmin=A0=112=15.2mm输出轴的最小直径用来安装联轴器，为了使所选轴的直径d1-2与联轴器的孔径相适应，故需同时选取联轴器型号。联轴器的计算转矩Tca=KAT1，考虑转矩变化取KA=1.3Tca=KAT=1.324.37103Nmm=31681Nmm按照计算联轴器的转矩选择HL1型联轴器,联轴器的孔径为16mm，故取d1-2的直径为16mm,半联轴器的长度L=32mm，与轴配合的彀长度为：L1=27。（3）轴的结构设计拟定轴上各零件的装配方。根据轴向定位要求确定轴的各段直径和长度16为了满足锥齿轮的轴向定位要求，1-2轴段的右端需制出一轴肩，故取d2-3的直径为19mm，左端采用轴段挡圈定位，按轴段直径取挡圈直径为20mm,锥齿轮与轴配合的彀孔长度为27mm，为了保证轴段挡圈只压在半联轴器上而不压在轴的端面上，故l1-2-段的长度应比L1略短，取l1-2=25mm;图6 轴的装配方案Fig.6 The assembl programe ofshaft初步选择滚动轴承17。因轴承同时受到轴向力与径向力的共同作用，故选单列圆锥滚子轴承4。参照工作要求并根据d2-3=25mm，选取30205型号。其尺寸为dDT255216.25，故取d3-4=25.5mm；右端滚动轴承采用轴肩定位，定位轴承轴肩高度为4mm取安装齿轮的轴段直径d4-5=29mm，齿轮的左端与轴承采用套筒定位，由上以求的齿轮的齿宽为80mm，为了使套筒端面可靠的压紧齿轮，此轴段的长度应略短于齿宽的长度，故取l4-5=78mm，齿轮的右端采用轴肩定位，轴肩高度h0.06d，故取h=2mm，则轴环的直径d5-6=32mm，轴环宽度b1.4h，取l5-6=3mm 轴承端盖的总宽度为10mm.取端盖的外端面与半联轴器右端面间的距离l=15mm,故取l2-3=25mm。取齿轮距箱体内壁之间的距离为8mm，考虑到箱体铸造误差，在确定滚动轴承位置时，应距箱体一定距离s，取s=4mm，已知轴承宽度为13.5mm，所以l3-4=T+s+a+(80-78)=13.5+4+8+2=27.5mm轴上零件的周向定位齿轮，半联轴器采用的周向定位均采用平键连接，按d4-5=25mm查得平键截面1bh=87，键槽的长50mm，同时为了保证齿轮与轴配合有良好的对中性，故选择轮毂与轴的配合为，同样半联轴器与轴的连接，选用平键5mm5mm12mm，半联轴器与轴的配合为，滚动轴承与轴的定位采用过渡配合来保证，此处选轴的尺寸公差为m6。确定轴上圆角和倒角尺寸2，取轴段倒角为245求轴上载荷：把轴当做简支梁，支点取在轴承中点处，即去轴承宽度的1/2为支撑，由于轴所受的力为空间力系，将作用在轴上的力分解为垂直面和水平面求水平支反力：平衡条件Mc=0：FHN1(59.75+57.75) 388.99117.5=0Fz=0：FHN1FHN2Fr=0FNv1FNv2=194.5N水平面45段的弯矩弯矩图5（b）：MH1=194.559.75=11621.4Nmm MHV2=194.557.75=11232.4Nmm求垂直支反力：由平衡条件Mc=0：FNv1(59.75+57.75) 145.99117.5=0Fy=0：FNv1FNv2Fr=0FNv1FNv2=73N垂直面45段的弯矩图5（c）： MV1=7359.75=4361.75Nmm MV2=7357.75=4215.75Nmm计算合成弯矩，画出弯矩图5（d）M1=12412.9Nmm M2=11997.5 Nmm计算危险截面的当量弯矩：由合成弯矩图可知轴的45段为危险截面，去扭矩校正系数为=0.6MB=22708.6 Nmm危险截面的校核：e=9.3MPaew式中ew是根据轴的材料为45钢，调制处理-1w=60，所以该轴安全。图7 轴的载荷分析图Fig.7 The analysis of the shaft3.3.3 主轴的设计计算（1）主轴的设计计算轴的设计由参考文献4 式152 初步估算轴的最小轴径 (11)确定公式内的各种计算数值选轴的材料为45钢，取=103,由前面的设计算得P4=0.23kw 、n3=70r/min设计计算d =(1+ 0.14)=17.26mm 圆整后取轴的最小轴径为d=18mm（2）轴的结构设计拟定轴上各零件的装配方案图8 主轴的装配方案Fig.8 The assembl programe of principal axes根据轴向定位要求确定轴的各段直径和长度a、为完成搅拌作业，根据实际情况，合理分配主轴的各段尺寸以及轴径，实现其曲柄的运动，满足大锥齿轮及各滚动轴承轴向定位要求，先定轴长为266.5mm初定尺寸如图8所示。轴径具体尺寸见零件图所示。b、因轴承要同时承受轴向力和径向力，故选角接触球轴承，参照工作要求并根据轴承段的直径d=45mm,由轴承产品目录中初步选取GB/T 2921994 7009C，其尺寸为dDB=457516。同样角接触球轴承支点取中点，齿轮取轮毂宽度中点，因此，作为简支梁的轴的支撑跨距L=203.5mm。（3）轴的校核作出轴的计算简图即力学模型（图9）前面已算得高速轴的转矩为T4 = 64.83N. m，根据小圆锥齿轮的相关数：Ft1=699.5N Fr1=240N Fa1=84.3N可以得到大圆锥齿轮的相关数据： Ft2=699.5N Fr2=84.3N Fa2=240N由静力平衡方程可求得FNH1 = 777.77N FNH2 = 78.27N作弯矩图：集中力FNH1作用于B点，梁在AB和BE段的弯矩AB段取距A点距离为 X1则弯矩MAB = - Ft2X1 = - 699.5X1BC段取距B点距离为 X2, 则弯矩MBC = Ft2(X2+16)+FNH1X2弯矩图如图7（c）所示：显然有MH = 11192.61分析轴所受的垂直分力情况轴上所受的垂直方向的分力如图7（d）所示由静力平衡方程其中可求得 FNV1 = 3.1N FNV2 = 81.19N作弯矩图如图7（d）所示：集中力FNV1作用于A点，梁在AB和BC段的弯矩AB段取距A点距离为X1，则弯矩MAB = FrX1 + MaBC段取距B点距离为X2，则弯矩MBC = - Fr(X2+16) +FNH1X2 + Ma弯矩图如图7（e）所示：显然有MV1=12958.81 MV2=11610.17总弯矩见图6（f）图9 轴的载荷分析图Fig.9 The analysis of the roller axls load作扭矩图总的扭矩图如图7（g）所示：T=36.31=36310按弯扭矩合成应力校核轴的强度进行校核时，通常只校核轴上承受最大弯矩和扭矩的截面（即危险截面B）的强度。取，轴的计算应力1前已选定轴的材料为45钢，调质处理，查得=60Mpa。因此，故安全。3.4 轴承的校核3.4.1 高速轴轴承的校核由于同时承受轴向力和径向力的作用，且右轴承受力大于左轴承，所以在这里仅校核右轴承，故P=预期计算轴承寿命（按工作15年，年工作300天，8小时工作制），则有：Lh =153008=36000h右轴承所需的基本额定动载荷 6003深沟球轴承轴承的额定动载荷18。此，C, 故安全，同理左边轴承C ，安全。3.4.2 主轴轴承的校核由于要同时承受轴向力和径向力的作用，左轴承承受的力作用明显大于右轴承，在此只校核左轴承，故P=，预期计算轴承寿命（按工作15年，年工作300天，8小时工作制）则有：Lh =153008=36000h 其所需的基本额定动载荷角接触球轴承7009C型轴承的额定动载荷19。因此，C, 故安全。同理右边轴承C，安全。3.5 键的设计计算与校核3.5.1 高速轴上联接的键的校核已知装小圆锥齿轮处的轴径 d = 16mm，主轴上的转矩是64.83Nm，载荷有轻微冲击。（1）选择键联结的类型和尺寸一般8级以上精度的齿轮有定心精度要求，应选用平键联接。由于轮齿不在轴端，故选用普通圆头平键（A型）。根据 d = 22mm，查得键的截面尺寸为：宽度 b = 6mm，高度 h = 6mm。由轮毂宽度并参考键的长度系列，取键长 L = 20mm（比轮毂宽度要小些）。（2）校核键联接的强度键、齿轮、轴的材料都是钢，用挤压应力20p = 100120MPa，取其平均值，p = 110 MPa。键的工作长度 l = L b/2 = 20 6/2 =17mm,键与轮毂键槽的接触高度mm。可得：MPa p = 110 MPa键的标记为：键 GB/T 1096-1979。3.5.2 电机上联接的键的校核已知装皮带轮处的轴径d =13mm,皮带轮轮毂宽度为26，需传递的转矩T=3.73Nmm，载荷有轻微冲击。（1）选择键联结的类型和尺寸选用普通单圆头平键21（C型）。根据 d = 13mm，中查得键的截面尺寸为：宽度 b = 5mm，高度 h = 5mm。由轮毂宽度并参考键的长度系列，取键长 L = 22mm（比轮毂宽度要小些）。（2）校核键联接的强度键、电机轴和带轮轮毂的材料都是钢，许用挤压应力22p = 100120MPa，取其平均值，p = 110 MPa。键的工作长度l = L b/2 = 22 5/2 = 19.5mm,键与轮毂键槽的接触高度。可得： MPa p = 110 MPa键的标记为：键 C 522 GB/T 1096-1979。 4 打蛋机的其他各个部分简介：搅拌器打蛋机的搅拌器包括搅拌头和搅拌桨。搅拌头的作用在于使搅拌桨在容器中形成一定功率的运动轨迹，而搅拌桨直接与物料接触，通过自身的运动完成物料的搅拌任务2。（1）搅拌头：对于固定的容器的搅拌头，常见的是由行星运动机构组成。其传动系统如图10（a）所示。内齿轮1固定在机架上，当转臂3转动时，行星齿轮2受到1与3的共同作用，即随转臂外端轴线旋转，形成公转，同时又与内齿轮啮合，并饶自身轴线旋转，形成自转，从而实现行星运动。行星运动使搅拌桨在容器中产生图10（b）所示的运动轨迹，这恰好满足了调和高粘性的运动要求。 a 传动示意图 b 桨运动轨迹示意图 a Transmission schemes b The OARS trajectory schemes1 内齿轮 2 行星齿轮 3 转臂 4 搅拌桨1 Internal gear 2 Planetary gear 3 tumbler 4 mixing propeller图10 搅拌头示意图Fig.10 The mixing head schemes搅拌桨自转与公转的关系：nz=式中；ng为公转数70r/min、125r/min、200r/minnz为自转数490r/min、875r/min、1400r/min由上式可看出搅拌桨自转与公转的速度差，因内齿轮大于行星齿轮，其自转转速大于公转转速，及搅拌的局部速度大于整体的运动速度。计算时得出负值，表示自转与公转方向相反4。因蛋白浆属于中等粘度的物质所以搅拌桨采用拍形搅拌桨如图11所示，由整体铸锻成球拍形。该结构具有一定的结构强度，而且作用面积较大。搅拌容器打蛋机的搅拌容器通常也称锅。它由圆柱桶下接球形底，两体焊接而成采用开式结构。打蛋机容器可随时装卸。在容器的外壁焊有L型带销孔支撑板，用以同机架固定。容器的定位机构采用间隙配合的两短圆销来实现，容器的夹紧机构采用斜面压块压紧支板来完成。如图12所示图11 搅拌桨示意图 Fig.11 The Impeller schemes 1 容器 2 支板 3 斜面压块 4 机架1 vessel 2 support plate 3 Cant press block 4 rack图12 容器夹紧机构示意图Fig.12 Containers clamping institutions schemes容器升降结构容器升降机构使得固定在机架上的容器做少量的升降移动和定位自锁，以适应快速装卸的操作要求。如图13所示转动手轮，同轴凸轮带动连杆及滑块，使支架沿机座的燕尾导轨做垂直升降移动，凸轮的偏心距决定了升降度为65mm。当手轮顺时针转到凸轮的突出部分与定位销相碰时，达到上限位置。平衡块通过滑块销产生向上的推力，平衡升降时容器支架本身的重力。 1 手轮 2 凸轮 3 连杆 4 滑块 5 支架 6 机座 7 平衡块 8 定位销 1 handwheel 2 Cam 3 connecting rod 4 slide block 5 Stents 6 engine base 7.balance piece 8. pins图13 容器升降机构Fig.13 Container lifting mechanism机座立式打蛋机的机座承受搅拌操作的全部负荷。搅拌器高速行星运动。使机座受到交变偏心力矩和弯扭矩联合作用，因此采用薄壁大断面轮廓铸造箱来保证机器的感度和稳定性。5 润滑与密封因运动副间存在摩擦，摩擦是一种不可逆的过程，其结果必会存在能量的的损耗和摩擦表面物质的丧失和迁移，为了更好的控制摩擦、磨损，减少能量的损失，降低材料的消耗，这里采用油润滑12。5.1 滚动轴承的润滑高速轴上的滚动轴承由于转速相对来说比较高，由dn=20168=336025104，且此轴承安装在闭式齿轮传动装置中，因此选用油润滑中的飞溅润滑较为合适，选用全损耗系统用油代号为L-AN15用于小型机床齿轮箱、传动装置轴承，中小型电机，风动工具等。主轴上的轴承由于转速都不太高，由dn=3560=21005104 ，且也不好设计油沟，在此，采用脂润滑，选用钙基润滑脂代号为1号，因其有较好的抗水性，适用于工业、农业等机械设备轴承的润滑，特别是有水或潮湿的场合。5.2 锥齿轮的润滑为了改善齿轮的工作状况，确保运转正常及预期的寿命，且齿轮副为开式齿轮，通常用人工周期性加润滑油，选用全损耗系统用油，牌号选用L-AN100。5.3 搅拌头的密封由于搅拌头位于容器之上，打蛋机运转时，搅拌轴受随机径向偏载的影响易于其与轴封间产生间隙变化，使得润滑油脂泄漏而污染容器内的食品，因此，对搅拌头的密封要求很高。所以采用圈形间隙式结构即把搅拌轴与行星转臂机架的下端盖安装成一体，在机架下轴孔端加工出一段凸缘，将其插入端盖的凹腔之内，并使两侧壁间存有一定的间隙。当间隙处含油后，利用液压封闭防止泄漏。6 主要缺点和有待进一步改进的地方缺点:（1）还需人工调节，劳动强度较大（2）只有三个档位，不能任意调整转速（3）齿轮箱较大，构件较多有待进一步改进的地方:（1）采用无级变速压装置（2）减速箱采用二根平行轴和四对齿轮，减少齿轮箱（3）在容器夹紧机构增加加紧点，降低容器震动幅度7 结束语这次毕业设计是我对大学的全部基础课、技术基础课以及大部分专业课的一次深入的综合性的总复习,也是一次理论联系实际的训练,因此,它在我们四年的大学生活中占有重要的地位。通过这次毕业设计对自己的四年的大学生活做出总结,同时为将来工作进行一次适应性训练，从中锻炼了自己分析问题、解决问题的能力，为今后自己的工作和生活打下一个良好的基础。通过这次设计实践，使我逐步树立了正确的设计思想，增强了创新意识，熟悉并掌握了机械设计中的一般规律和方法，培养了我的分析问题和解决问题能力。通过设计计算、绘图以及运用技术标准、规范、设计手册等有关设计资料，使我进行了较全面的机械设计基本技能训练。另外通过本次设计使我领悟出机械设计的一般进程：设计准备、传动装置总体设计、传动零件设计计算、装配图设计、零件工作图设计、编写设计说明书。如果随意打乱
