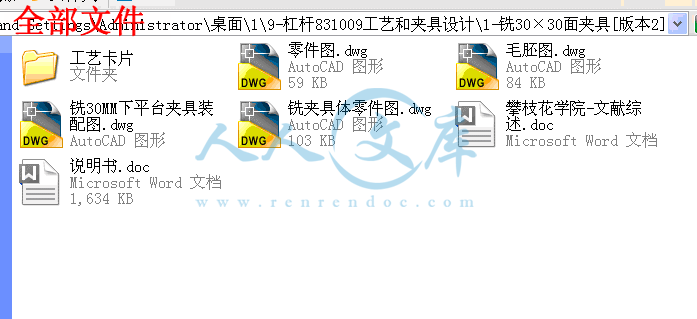

[全部文件] 那张截图中的文件为本资料所有内容，下载后即可获得。
预览截图请勿抄袭，原稿文件 完整清晰，无水印，可编辑。
有疑问可以咨询QQ：414951605或1304139763
摘 要
本设计是CA6140杠杆零件的加工工艺规程及一些工序的专用夹具设计。CA6140杠杆零件的主要加工表面是平面及孔。一般来说，保证平面的加工精度要比保证孔的加工精度容易。因此，本设计遵循先面后孔的原则。并将孔与平面的加工明确划分成粗加工和精加工阶段以保证孔的加工精度。基准的选择以杠杆外圆面作为粗基准，以孔及其下表面作为精基准。先将底面加工出来，然后作为定位基准，在以底面作为精基准加工孔。整个加工过程选用组合机床。在夹具方面选用专用夹具。考虑到零件的结构尺寸简单，夹紧方式多采用手动夹紧，夹紧简单，机构设计简单，且能满足设计要求。
关键词 杠杆零件，加工工艺，夹具，定位，夹紧
ABSTRACT
This paper is to design the craft processes of making the CA6140 lever spare parts and some specialized tongs in the process. The CA6140 lever spare part primarily processes the surface and bores. Generally speaking, to guarantee the accuracy of the flat surface process is easier than that of the bore. Therefore, this design follows the principle that surface first and then the bore, and definitely divides the process of flat surface and bore into coarse processes and precise processes to guarantee the bore processes. The basic choice is to consider 45 outside circle as rough basis and to consider 25 bore and its next surface as precise basis. The bottom is first processed out to be fixed position basis, and process the bore using the bottom as the precise basis. The whole processes choose the machine bed. In the aspects of tongs choosing, specialized tongs are used. In consideration of the simple construction size of the spare parts, clipping by hands is adopted. It is simple, and the organization design is simple, and can satisfy the design request.
Key Words Lever spare parts, craft proces , tongs, fixed position, tight clip
摘 要 Ⅰ
ABSTRSCT Ⅱ
1 绪论 1
1.1课题背景及发展趋势 1
1.2 夹具的基本结构及设计内容 1
2 杠杆加工工艺规程设计 3
2.1零件的分析 3
2.1.1零件的作用 3
2.1.2零件的工艺分析 3
2.2杠杆加工的主要问题和工艺过程设计所应采取的相应措施 4
2.2.1确定毛坯的制造形式 4
2.2.2基面的选择 4
2.2.3确定工艺路线 4
2.2.4机械加工余量、工序尺寸及毛坯尺寸的确定 5
2.2.5确定切削用量 6
2.2.6确定基本工时 17
2.3小结 22
3 专用夹具设计 23
3.1加工工艺孔Φ25夹具设计 23
3.1.1定位基准的选择 23
3.1.2切削力的计算与夹紧力分析 23
3.1.3夹紧元件及动力装置确定 24
3.1.4钻套、衬套、钻模板及夹具体设计 25
3.1.5夹具精度分析 27
3.1.6夹具设计及操作的简要说明 27

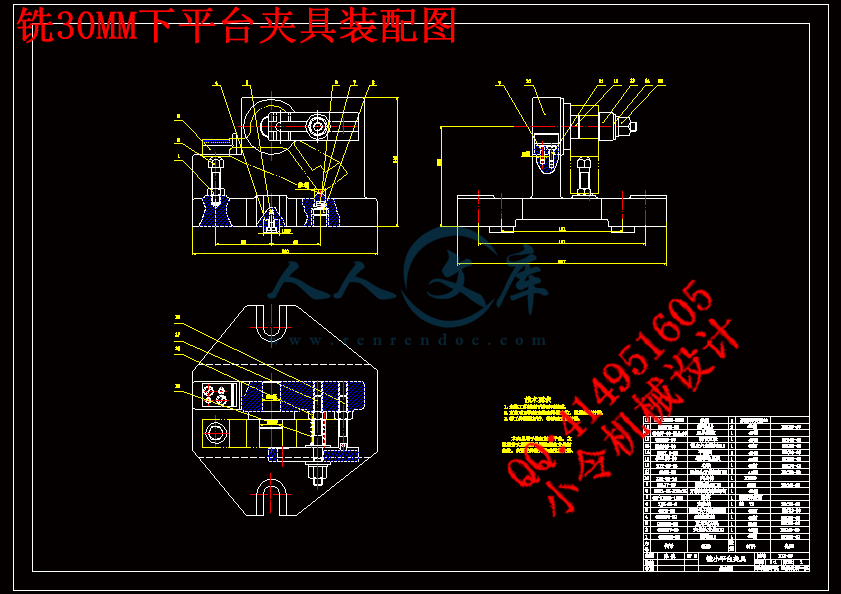

3.2粗精铣宽度为30mm的下平台夹具设计 28
3.2.1定位基准的选择 28
3.2.2定位元件的设计 28
3.2.3定位误差分析 29
3.2.4铣削力与夹紧力计算 29
3.2.5夹具体槽形与对刀装置设计 30

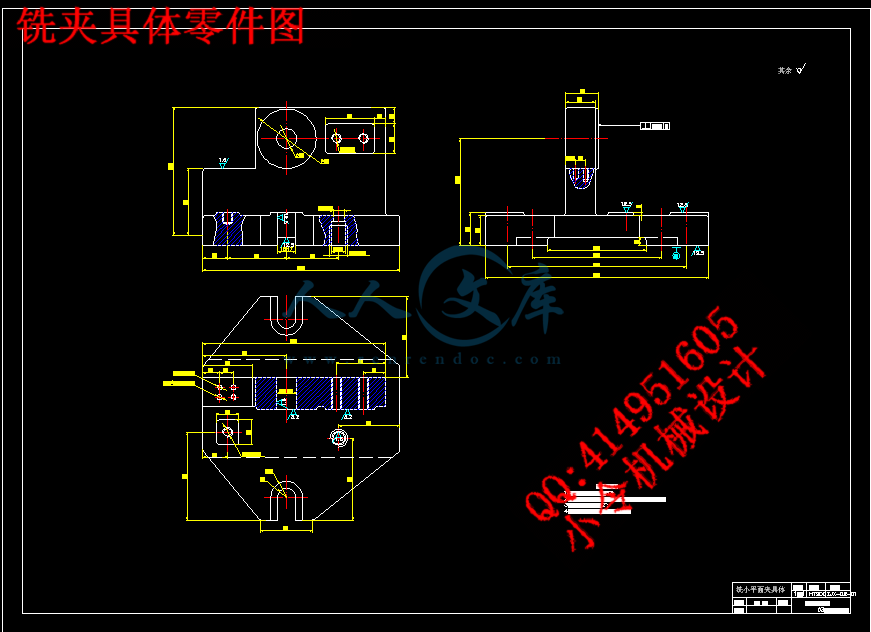

3.2.6夹紧装置及夹具体设计 32
3.2.7夹具设计及操作的简要说明 33
3.3钻M8螺纹孔夹具设计 33
3.3.1定位基准的选择 33
3.3.2定位元件的设计 34
3.3.3定位误差分析 35
3.3.4钻削力与夹紧力的计算 35
3.3.5钻套、衬套、钻模板及夹具体设计 36
3.3.6夹紧装置的设计 38
3.3.7夹具设计及操作的简要说明 38
3.4小结 39
4 总结 40
参考文献 41
致 谢 42
序 言
机械制造技术基础课程设计是我们在学完了大学的全部基础课，专业基础课以及专业课后进行的。这是我们在进行毕业设计之前对所学的各科课程一次深入的综合性总复习，也是一次理论联系实际的训练。因此，他在我们的大学四年生活中占有重要的地位。
就我个人而言，我希望通过这次课程设计对自己未来将从事的工作进一步适应性的训练，希望自己在设计中能锻炼自己的分析问题、解决问题、查资料的能力 ，为以后的工作打下良好的基础。
由于能力有限，设计尚有很多不足之处，希望各位老师给予指导。
一、零件的分析
（一）零件的作用：
题目所给的零件是CA6140车的杠杆。它位于厢体内部：主要作用是传递纽距，帮助改变机床工作台的运动方向。零件主体成36º角，在主视和右视两方向均有8mm的筋板支撑，两件中部有的孔，端面和左视平面分别有M6和φ12.7的螺纹孔和沉头孔.中间孔上方A视图方向有M8螺纹孔,所有技术要求都是为了机床总体装配.
(二)零件的工艺分析：
本零件可从零件图中可知,它有三组加工面,而有位置要求,还有四组孔,也有位置和精度要求。
1、零件件底面，它是毛坯铸造出来之后等待加工的第一个面，此面将作为初基准，表面粗糙度为3.2。根据表面粗糙度要求我们采取粗铣、半精铣的加工方式，即节省时间又能达到技术要求。
2、加工中间孔，它是以底面为粗基准而加工的，它将作为精基准以完成以后的加工，为达到题目要求我们采取钻、扩、半精铰、精铰的工序过程。最终完成。
3、以中间孔为基准加工60—45的平面，此面表面粗糙度为6.3。采用粗铣即达到要求。
4、端面加工与底面加工相同，即采取粗铣、半精铣，两步工序能达到要求。
5、钻φ12.7孔，此孔将用钢球检查，我根据偏差范围选择粗钻的方法加工，即能满足要求。
6、加工M8螺纹孔，由《机械加工工艺手册》查知底孔为φ6.7，又因为本孔是沉头螺纹孔，考虑到工艺要求我们采取钻、锪、攻丝三步工序。
7、加工M6螺纹孔，由《机械加工工艺手册》查知底孔为φ5.2，又因为本孔用加工120°倒角，采用钻、倒交、攻丝三步工序。在加工的适当工艺过程中我们对产品进行质量检查，以满足工艺要求。
由以上工艺过成的完成，本零件也按要求加工完成。
二、工艺规程设计

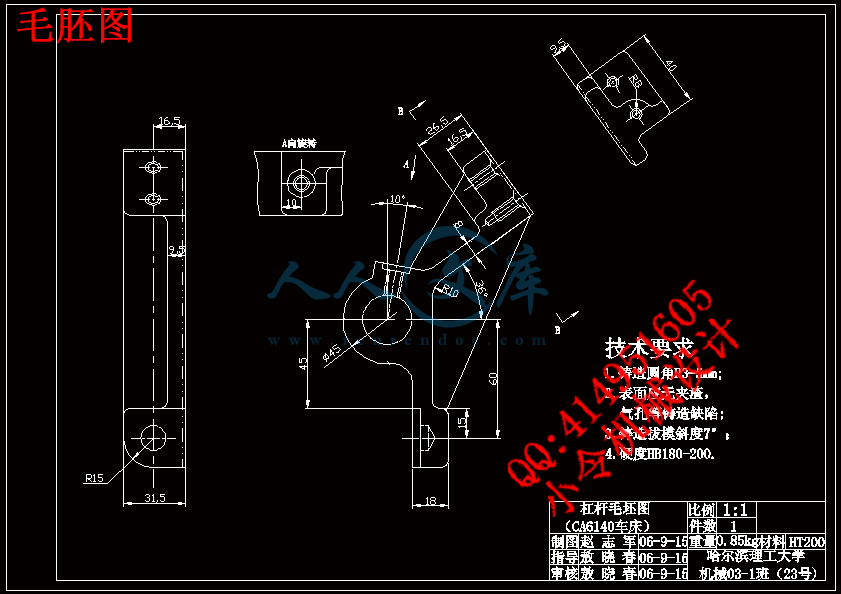

（一）确定毛坯的制造形式。
由零件要求可知，零件的材料为HT200，考虑到本零件在具体工作的受力情况，我们选择砂型铸造，足以满足要求，又因为零件是中批量生产，所以选择砂型铸造是提高效率节省成本的最佳方法。
（二）基准面的选择
基准面的选择是工艺规程设计的重要过程之一。基面的选择正确与否，可以是加工质量的到保证，生产
==========================================
