资源描述：

【温馨提示】购买原稿文件请充值后自助下载。

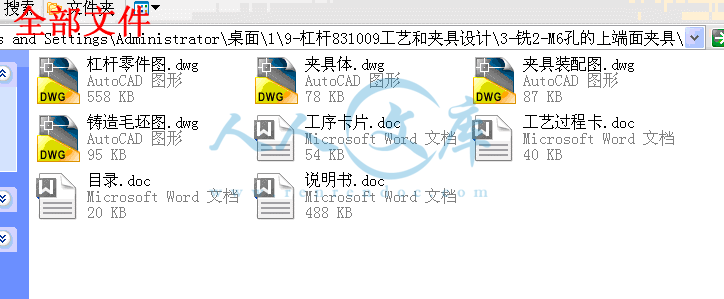

[全部文件] 那张截图中的文件为本资料所有内容，下载后即可获得。

预览截图请勿抄袭，原稿文件完整清晰，无水印，可编辑。

有疑问可以咨询QQ：414951605或1304139763

一．序言 ……………………………………. 2
二．零件的工艺分析及生产类型的确定……. 2
三．选择毛坯，确定毛坯尺寸，设计毛坯图.. 4
四．选择加工方法，制定工艺路线…………... 5
五．工序设计 ………………………………… 6
六．确定切削用量及基本时间 ……………… 7
七．夹具设计…………………………………　11
八．设计小结…………………………………　12
九．参考文献…………………………………　13

序言

机械制造技术基础课程设计是在学完了机械制造技术机车和大部分专业课，并进行了生产实习的基础上进行的又一个实践性教学环节。这次设计使我们能综合运用机械制造技术基础中的基本理论，并结合生产实习中学到的实践知识，独立地分析和解决了零件机械制造工艺问题，设计了机床专用夹具这一典型的工艺装备，提高了结构设计能力，为今后的毕业设计及未来从事的工作打下了良好的基础。
由于能力所限，经验不足，设计中还有许多不足之处，希望各位老师多加指教。

一．零件的工艺分析及生产类型的确定

1.零件的作用
题目所给的零件是CA6140车床的杠杆。它位于车床制动机构中，主要起制动作用。杠杆一端与制动带连接，另一端通过刚球与齿条轴的凸起（或凹槽）相接触，当离合器脱开时，齿条轴与杠杆下端接触，是起逆时针方向摆动，将制动带拉紧；当左右离合器中任一个接合时，杠杆都顺时针方向摆动，使制动带放松，从而达到制动的目的。

2.零件的工艺分析

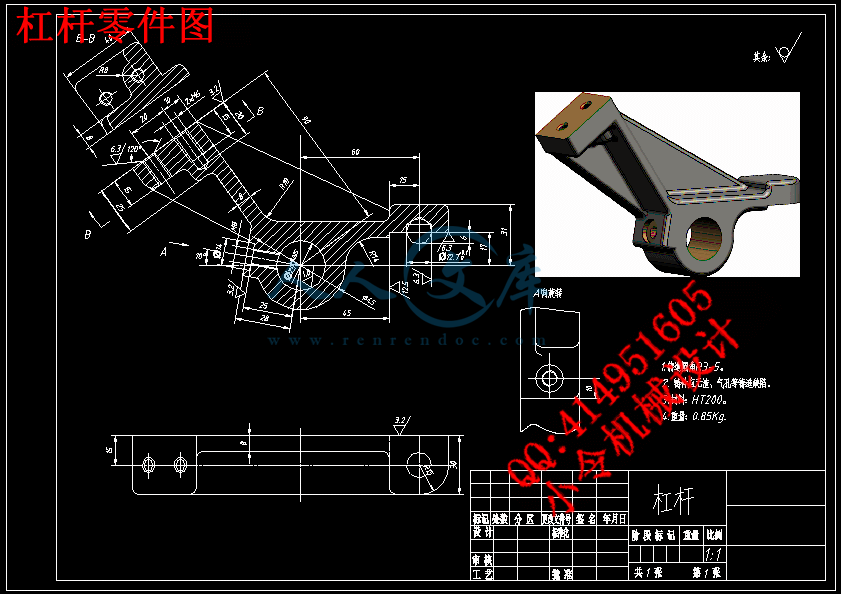

所加工零件立体图，零件图如下图所视

从零件图上可以看出，主要加工表面可以分为四个部分。
1．Ф25mm的圆柱内表面，加工时要保证Ф25 + 00.023的0.023公差要求，以及表面粗糙度Ra1.6，表面要求较高。
2．连杆的支撑底板底面，粗糙度要求Ra3.2,同时保证连杆的高度30mm。
3．连杆上端面及下端侧面；上端面40×30mm,粗糙度要求Ra3.2,同时保证与Ф25mm的圆柱轴线的距离90mm；下端侧面保证尺寸17mm，粗糙度要求Ra6.3；离Ф25mm的圆柱轴线45mm的侧面粗糙度要求Ra12.5。
4．钻孔及攻螺纹孔；上端面2×M6，保证尺寸10mm、20mm,沉头锥角120°，粗糙度要求Ra6.3；M8的螺纹孔，锪Ф14×3mm的圆柱孔，粗糙度Ra3.2；钻下端Ф12.7 + 00.1的锥孔，保证公差要求，以及中心线与Ф25mm的圆柱轴线的距离60 mm粗糙度要求Ra6.3。






==========================================

有疑问可以咨询QQ：414951605或1304139763

以下提供三维装配图截图，购买可以得到组成装配图上零件的所有三维源文件，

此三维源文件请联系QQ单独购买获得



内容简介：: 械加工工序卡片生产类型中批生产工序号零件名称杠杆零件号零件重量1.0kg同时加工零件数1材料毛坯牌号硬度型式重量HT200HB180240铸件设备夹具和辅助工具名称型号专用夹具铣床X51工序工步工步说明刀具量具走刀长度（mm）走刀次数切削深度(mm)进给量(mm/n)主轴转速（r/min）切削速度(m/min)基本工时min11铣M6的上端面三面刃铣刀游标卡尺20320536600605机械加工工艺过程卡片产品名称及型号CA6140车床零件名称杠杆零件图号831009材料名称灰铸铁毛坯种类零件重量（kg）毛重第页牌号HT200尺寸净重1.0kg共页性能每料件数每台件数每批件数工序号工序内容加工车间设备名称及编号工艺装备名称及编号技术等级时间定额（min）夹具刀具量具单件准备终结工序工序工序工序工序工序工序钻孔使尺寸到达25mm粗精铣宽度为30mm的下平台钻12.7的锥孔钻14孔，加工螺纹孔M8钻16孔，加工螺纹孔M6粗精铣16、M6上端面检查钻床铣削钻床钻床钻床铣削质检更改内容编制抄写校对审核批准目录一序言 . 2二零件的工艺分析及生产类型的确定. 2三选择毛坯，确定毛坯尺寸，设计毛坯图. 4四选择加工方法，制定工艺路线. 5五工序设计 6六确定切削用量及基本时间 7七夹具设计11八设计小结12九参考文献13目录一序言 . 2二零件的工艺分析及生产类型的确定. 2三选择毛坯，确定毛坯尺寸，设计毛坯图. 4四选择加工方法，制定工艺路线. 5五工序设计 6六确定切削用量及基本时间 7七夹具设计11八设计小结12九参考文献13序言机械制造技术基础课程设计是在学完了机械制造技术机车和大部分专业课，并进行了生产实习的基础上进行的又一个实践性教学环节。这次设计使我们能综合运用机械制造技术基础中的基本理论，并结合生产实习中学到的实践知识，独立地分析和解决了零件机械制造工艺问题，设计了机床专用夹具这一典型的工艺装备，提高了结构设计能力，为今后的毕业设计及未来从事的工作打下了良好的基础。由于能力所限，经验不足，设计中还有许多不足之处，希望各位老师多加指教。一零件的工艺分析及生产类型的确定1.零件的作用题目所给的零件是CA6140车床的杠杆。它位于车床制动机构中，主要起制动作用。杠杆一端与制动带连接，另一端通过刚球与齿条轴的凸起（或凹槽）相接触，当离合器脱开时，齿条轴与杠杆下端接触，是起逆时针方向摆动，将制动带拉紧；当左右离合器中任一个接合时，杠杆都顺时针方向摆动，使制动带放松，从而达到制动的目的。2.零件的工艺分析所加工零件立体图，零件图如下图所视从零件图上可以看出，主要加工表面可以分为四个部分。1 25mm的圆柱内表面，加工时要保证25 + 00.023的0.023公差要求，以及表面粗糙度Ra1.6，表面要求较高。2 连杆的支撑底板底面，粗糙度要求Ra3.2,同时保证连杆的高度30mm。3 连杆上端面及下端侧面；上端面4030mm,粗糙度要求Ra3.2,同时保证与25mm的圆柱轴线的距离90mm；下端侧面保证尺寸17mm，粗糙度要求Ra6.3；离25mm的圆柱轴线45mm的侧面粗糙度要求Ra12.5。4 钻孔及攻螺纹孔；上端面2M6，保证尺寸10mm、20mm,沉头锥角120，粗糙度要求Ra6.3；M8的螺纹孔，锪143mm的圆柱孔，粗糙度Ra3.2；钻下端12.7 + 00.1的锥孔，保证公差要求，以及中心线与25mm的圆柱轴线的距离60 mm粗糙度要求Ra6.3。根据各加工方法的经济精度及一般机床所能达到的位置精度，该零件没有很难加工的表面，上述各表面的技术要求采用常规加工工艺均可以保证。3.零件的生产类型依设计题目知：台年，n=1件台，结合生产实际，备产率和废品率分别取为和。带入公式得该零件的生产纲领（+）（+）件年零件是机床的杠杆，质量为.kg,查表-可知其属轻型零件，生产类型为大批生产。二选择毛坯，确定毛坯尺寸，设计毛坯图.选择毛坯该零件材料为，考虑到零件的结构以及材料，选择毛坯为铸件，由于零件年产量为件，属于批量生产，而且零件的轮廓尺寸不大，故采用金属型铸造。这从提高生产率，保证加工精度以及节省材料上考虑，是合理的。.确定机械加工余量，毛坯尺寸和公差参见本书第五章第一节，灰铸铁的公差及机械加工余量按表-和表-确定。要确定毛坯的尺寸公差及机械加工余量，应先确定如下各项因素。（）铸件机械加工余量等级该值由铸件的成型方法和材料确定，成型方法为金属型铸造，材料为灰口铸铁，确定加工余量等级为。（）铸件尺寸公差根据表-毛坯铸件的基本尺寸处于之间，而铸件的尺寸公差等级取为级，取铸件的尺寸公差为.mm。.确定机械加工余量根据查得的毛坯的加工余量等级为，以及铸件的尺寸，定铸件的机械加工余量为.mm。.确定毛坯尺寸根据成型零件的基本尺寸，以及确定的机械加工余量和铸件的尺寸公差确定毛坯的尺寸为基本尺寸加上.mm。.确定毛坯尺寸公差根据表-毛坯的尺寸公差等级去为级，确定尺寸公差为.mm。.设计毛坯图毛坯图如下图所视。三.选择加工方法，制定工艺路线1.定位基准的选择本零件是带孔的杆状零件，孔是其设计基准，在铣削零件的三个平面以及钻孔的时侯，都应以孔为定位基准，避免基准不重合误差的产生，在铣削底面时应该以不需要加工的面为粗定位基准。2.零件表面加工方法的选择本零件的加工面有端面，内孔，螺纹孔，其中端面有一个大底面和二个小端面，内孔有25mm和12.7mm各一个孔，螺纹孔有M6和M8各一个。材料为灰铸铁。以公差等级和表面粗糙度要求，参考本指南有关资料，其加工方法选择如下。（1）大底面据表面粗糙度3.2，考虑加工余量的安排，根据表5-16选用先粗铣后半精铣的方法加工。（2） 25mm的孔根据表面粗糙度，选公差等级为IT8，根据表5-15选用先钻后扩再粗铰再精铰的加工方法。（3）端面一据表面粗糙度6.3，根据表5-16采用铣削的加工方法，铣一刀。（4） 12.7mm的孔根据表5-15选用钻削的加工方法。（5）端面二根据表面粗糙度3.2，根据表5-16选用先粗铣后半精铣的加工方法。（6） M6螺纹孔根据螺纹的加工方法，选用先钻后倒角再攻丝的加工方法。（7） M8螺纹孔根据螺纹的加工方法，选用先钻后倒角再攻丝的加工方法。3.制定工艺路线根据该零件的结构以及需要选用的定位基准，按照先加工基准面，以及先粗后精的的原则，该零件应先加工大底面，再钻孔，再加工其他表面的方法，具体工艺路线如下：工序：以不需要加工的底面为粗基准，铣削另一个底面。工序：以铣削过的底面和直径45的外圆表面定位，钻直径25的孔。工序：以铣削过的底面和钻削后的孔和一个支撑为定位，铣削端面一，保证长度30mm的尺寸。工序：以铣削过的底面和钻削后的孔和一个支撑为定位，钻削直径12.7的孔。工序：以铣削过的底面和钻削后的孔和一个支撑为定位，铣削端面二，保证长度90mm的尺寸。工序：以铣削过的底面和钻削后的孔和一个支撑为定位，加工M6的螺纹孔。工序：以铣削过的底面和钻削后的孔和一个支撑为定位，加工M8的螺纹孔。四.工序设计（工序40，50，80）。1 选择加工设备与工艺装备(1).选择机床根据不同的工序选择机床。a) 工序40是粗铣。工序的工步数不多，成批生产不要求很高的生产率，故选用立式铣床。根据零件外廓尺寸，精度要求，选用X51式立式铣床即能满足要求。b) 工序50是钻、扩孔,80是钻孔、锪孔、攻螺纹。由于加工面位置分散，表面粗糙度数值要求不同，因而选择Z535钻床。(2).选择夹具本零件结构不规则，不易进行装夹、定位，故工序40，50，80均选择专用夹具。(3).选择刀具根据不同的工序选择刀具。a) 工序40铣端面时，在立式铣床上加工，所以选择端铣刀。按表查得，选用镶齿套式面铣刀根据零件加工尺寸，所选铣刀直径D32mm，齿数Z4。材料选择硬质合金钢。b) 工序50钻孔时，选择高速钢麻花钻头d12mm，长度L102mm，齿数Z3。材料选择高速钢。c) 工序80钻孔时，选择高速钢麻花钻头d7mm，长度L150mm，齿数Z3。材料选择高速钢。d) 工序50扩孔时，选择高速钢锥柄扩孔钻的d=12.7mm, 长度L102mm，齿数Z3。材料选择高速钢。e) 工序80锪孔时，选择带导柱直柄平底锪钻。直径d14mm，d1=6.6mm，长度L150mm。材料选择高速钢。f) 工序80攻螺纹时，根据螺纹公称直径选择M8丝锥，直径d10mm，长度L72mm，螺距P1.25。(4).选择量具本零件属成批生产，一般情况下尽量采用通用量具。根据零件表面的精度要求、尺寸和形状特点，参考有关资料，选择如下。a) 选择加工平面所用量具。铣端面，选择读数值0.02，测量范围0150游标卡尺。b) 选择加工孔所用量具。12.7mm孔经过钻，扩两次加工，选择读数值0.01，测量范围530的内径千分尺。M86H螺纹经过钻,锪孔，攻螺纹加工，钻,锪孔时选择读数值0.01，测量范围530的内径千分尺，攻螺纹时选择螺纹塞规进行测量。2 确定工序尺寸本零件各工序加工余量，工序尺寸及公差，表面粗糙度见下表。（mm）加工表面工序余量工序尺寸及公差表面粗糙度/m粗半精粗半精粗半精端面314mmRa6.312.7mm孔120.71212.7Ra12.5Ra6.3M8螺纹底孔77143沉头孔1414M8螺纹1.6M8四确定切削用量及基本时间工序40粗铣钢球孔端面1.切削用量本工序为铣，已知加工材料为HT200，铸件；机床为X51式立式铣床，工件装夹在专用夹具上。（1）确定背吃刀量aP本工序加工余量aP=3mm。（2）确定每齿进给量fz 本工序要求加工表面粗糙度为Ra6.3m，侧面表面粗糙度为Ra12.5m，于是取每转进给量fr=0.6mm/r，则fz=fr/z=0.15mm/z（3）选择铣刀磨钝标准及寿命查表得后刀面最大磨损限度为0.5mm，刀具寿命为180min（4）确定切削速度v和工作台每分钟进给量fM 当寿命为180min，d0/z=32/4=8，aP=3mm，fz=0.15mm/z时，v=90m/min，n=1000r/min，fM=316mm/min。其修正系数为kMv= kMn= kMfn=0.89 Kkrv= kkrn= kkrfn=1.1所以v=91m/min n=1100r/min fM=309.4mm/min 根据X51立式铣床说明书选择n=1225r/min fM=300mm/min 则实际切削速度和每齿进给量为 v=94.3m/min fz=0.14mm/z2.基本时间经计算平面铣削长度为30mm，入切量及超切量取铣刀直径的一半。故铣削该平面的基本时间为 Ti= (30+15)/300=9s工序50加工12.74.4盲孔本工序为钻，已知加工材料为HT200，铸件；机床为Z535立式钻床，工件装夹在专用夹具上。1).确定粗加工12.7mm孔的切削用量。所选刀具为直柄麻花钻。. 确定背吃刀量ap 钻孔粗加工双边余量12mm，显然ap12/26mm。. 确定进给量f 根据表5-127，在高速钢钻头钻孔时，麻花钻直径为12mm,进给量f0.31.39mm/r，选择进给量为0.32mm/r。. 选择钻头磨钝标准及耐用度根据表5-130, 高速钢钻头粗加工灰铸铁，后刀面最大磨损限度0. 50.8，取值为0.6。根据表5-130, 5.mm高速钢钻头平均寿命T20min。. 确定切削速度v 根据表2-13,钻孔时切削速度的计算公式其中9.5，12mm， T20min，m0.125，2.9mm，Xv0， fz0.32，0.55，0.25，0.750.84。计算得：v12.3m/min。2).确定扩12.7mm孔的切削用量。所选刀具为高速钢扩刀。. 确定背吃刀量ap 扩孔双边余量0.7mm，显然ap0.7/20.35mm。. 确定进给量f 根据表5-128，在高速钢扩孔时，加工材料为灰铸铁，扩刀直径为12.7mm,进给量f0. 50.6mm/r，选择进给量为0.5mm/r。. 选择扩刀磨钝标准及耐用度根据表5-130, 高速钢扩刀加工灰铸铁，后刀面最大磨损限度0. 40.6，取值为0.5。根据表5-130, 12.7mm扩刀加工灰铸铁平均寿命T60min。. 确定切削速度v 根据表2-13,扩孔时切削速度的计算公式其中15.6，12.7mm， T60min，m0.3，0.1mm，Xv0.1， fz0.5，0.5，0.2，0.750.84。计算得：v12.5m/min。2.基本时间 (1).确定粗加工12.7mm孔的基本时间根据表2-26，钻孔的基本时间为其中60，142mm，D12mm，4.4mm，f0.32mm/r，n10.5r/s。计算得：T5.5s。(2).确定扩12.7mm孔的基本时间根据表2-26，扩孔的基本时间为其中60，4.4mm，D12.7mm，5.8，9mm，f0.5mm/r，n10.5r/s。计算得：T6.3s。工序80钻沉头孔及攻螺纹本工序为钻，已知加工材料为HT200，铸件；机床为Z535立式钻床，工件装夹在专用夹具上。1切削用量(1).确定粗加工M8螺纹底孔的切削用量。所选刀具为直柄麻花钻。. 确定背吃刀量ap 钻孔粗加工双边余量6.4mm，显然ap6.4/23.2mm。. 确定进给量f 根据表5-127，在高速钢钻头钻孔时，麻花钻直径为6.4mm,进给量f0.27.33mm/r，选择进给量为0.3mm/r。. 选择钻头磨钝标准及耐用度根据表5-130, 高速钢钻头粗加工灰铸铁，后刀面最大磨损限度0. 50.8，取值为0.6。根据表5-130, 6.4mm高速钢钻头平均寿命T20min。. 确定切削速度v 根据表2-13,钻孔时切削速度的计算公式其中9.5，6.4mm， T20min，m0.125，2.9mm，Xv0， fz0.3，0.55，0.25，0.750.84。计算得：v12.7m/min。(2).确定锪孔的切削用量。所选刀具为带导柱直柄平底锪钻。. 确定背吃刀量ap 锪孔双边余量6mm，显然ap6/23mm。. 确定进给量f 根据表5-128，在高速钢铰刀铰孔时，加工材料为灰铸铁，锪刀直径为14mm,进给量f0. 50.6mm/r，选择进给量为0.5mm/r。. 选择锪刀磨钝标准及耐用度根据表5-130, 高速钢锪刀加工灰铸铁，后刀面最大磨损限度0. 40.6，取值为0.5。根据表5-130, 14mm锪刀加工灰铸铁平均寿命T60min。. 确定切削速度v 根据表2-13,锪孔时切削速度的计算公式其中15.6，14mm， T60min，m0.3，0.1mm，Xv0.1， fz0.5，0.5，0.2，0.750.84。计算得：v8.3m/min。 (4).确定攻M8螺纹的切削用量。所选刀具为M8丝锥。. 确定背吃刀量ap 攻M8螺纹双边余量1.3mm，显然ap1.3/20.65mm。. 确定进给量f 根据表5-127，攻M8螺纹时，加工材料为灰铸铁，进给量为0.3mm/r。. 确定切削速度v 根据表5-142，螺纹直径8mm，螺距1.25，加工灰铸铁，查表得v8m/min。2.基本时间(1).确定粗加工M8螺纹底孔的基本时间根据表2-26，钻孔的基本时间为其中60，142mm，D6.4mm，20mm，f0.3mm/r，n10.5r/s。计算得：T10s。(2).确定锪M8螺纹底孔的基本时间根据表2-26，锪孔的基本时间为其中60，D14mm，6.6mm，3mm，f0.5mm/r，n6.67r/s。计算得：T5.3s。 (3).确定攻M8螺纹的基本时间根据表2-30，攻螺纹的基本时间为其中(13)P，（23）P，P1.25，18mm，f0.3mm/r，n6.67r/s，i1。计算得：T28.5s。五夹具设计本夹具是工序60在。所设计的夹具装配图如图1-1所示，零件图如图1-2所示。(1).定位方案工件以端面及25mm内孔及一支承定位，采用一面一孔一支承定位方案。其中端面限制3个自由度，以32mm内孔放置定位轴限制2个自由度，以10mm的支承限制1个自由度。(2).夹紧机构
