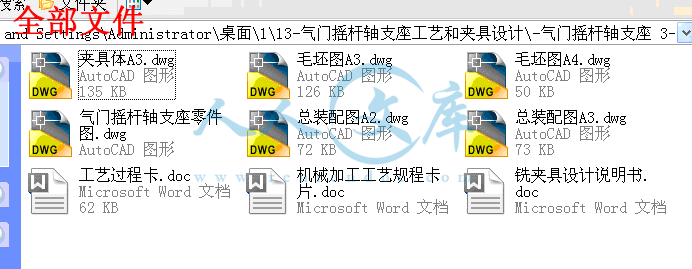

[全部文件] 那张截图中的文件为本资料所有内容,下载后即可获得。
预览截图请勿抄袭,原稿文件 完整清晰,无水印,可编辑。
有疑问可以咨询QQ:414951605或1304139763
机械制造工艺学课程设计任务书
题目:设计气门摇杆轴支座零件的机械加工工艺规程及专用夹具

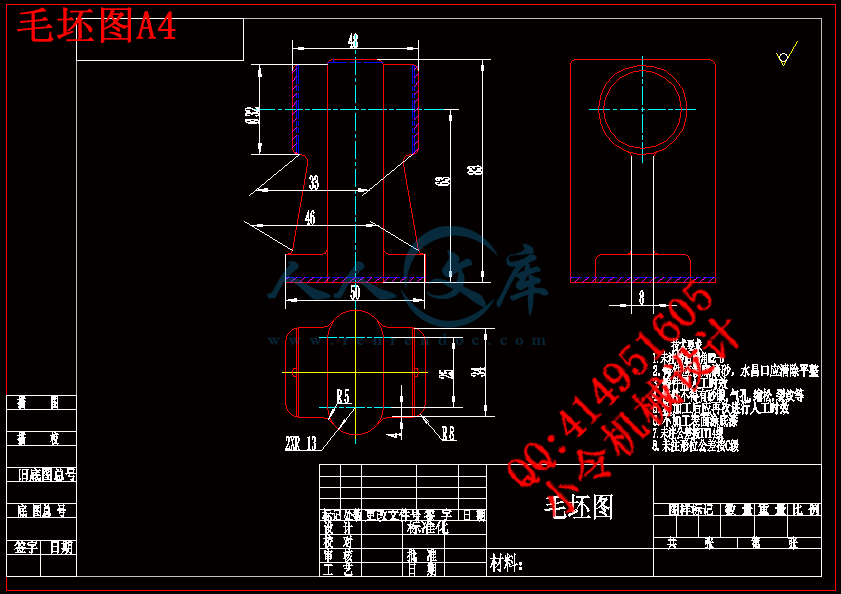

内容:(1)零件一毛坯合图 1张
(2)机械加工工艺规程卡片 12张

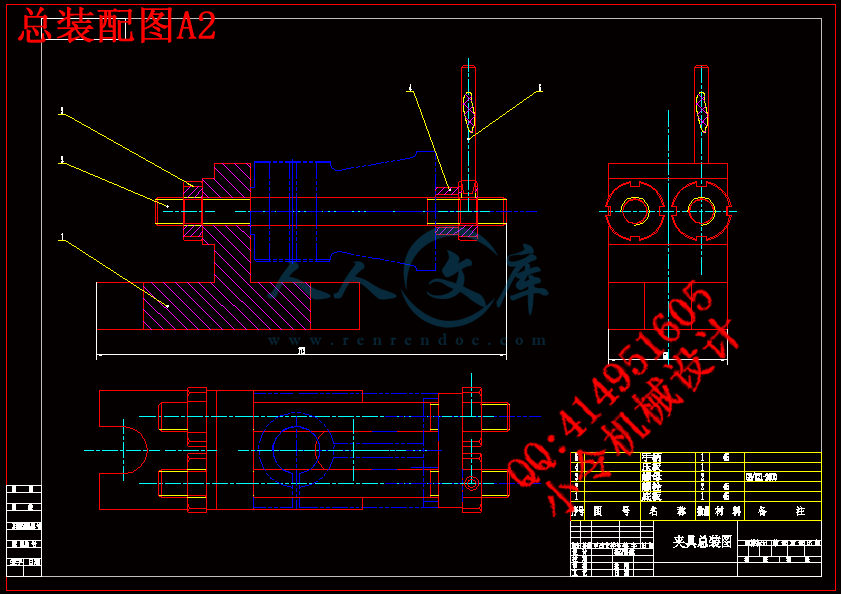

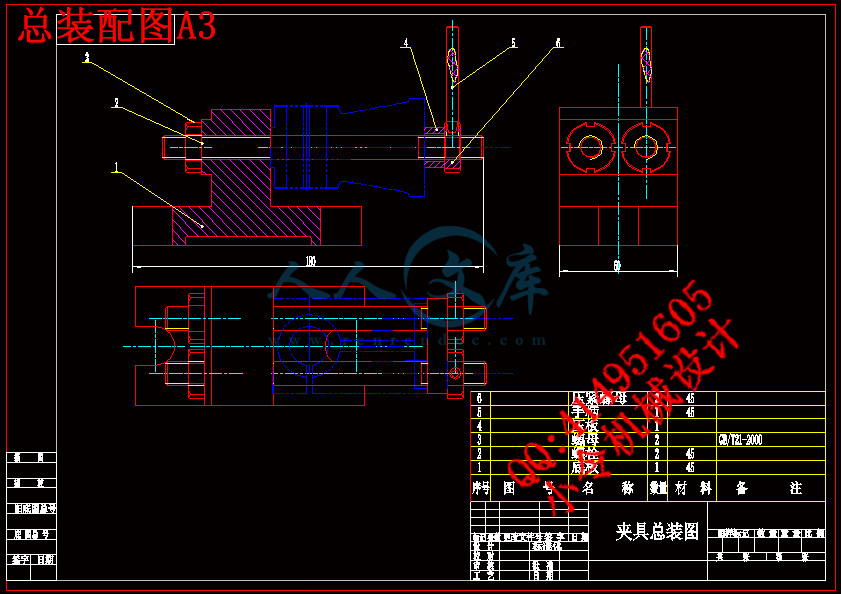

(3)夹具装配总图 1张
(4)夹具零件图 一张
(5)课程设计说明书 一份
原始资料:该零件图样一张;生产纲领6000件/年。
目录
第一部分:
序言 ………………………………………………………………………… 2
一 设计目的……………………………………………………………… 2
二 设计感想与体会 …………………………………………………… 2
第二部分:工艺规程与夹具设计过程
工艺规程与夹具设计过程 ……………………………………………… 4
一、设计题目,计算生产纲领及生产型………………………………… 4
二、零件的分析………………………………………………………5 (一) 零件的作 ……………………………………………………………… 5
(二) 零件的工艺分析 ……………………………………………………… 5
三、确定毛坯的制造方法,初步确定毛坯 ……………………… 6
四、工艺规程设计 ………………………………………………………… 6
(一) 定位基准的选择 ……………………………………………………6
(二)零件表面加工方法的选择………………………………………… 7
(三)制定加工工艺路线 ……………………………………………… 8
(四)选择加工设备及刀、夹、量具 ………………………………… 10
五、加工工序设计 ……………………………………………………… 11
(一) 确定切削用量及基本工时 ………………………………………… 11
六、填写机械加工工艺卡和机械加工工序卡 …………………………17
七、夹具设计…………………………………………………………………17
(一)问题的提出………………………………………………………………17
(二) 夹具设计的有关计算………………………………………………17
(三) 夹具结构设计及操作简要说明…………………………………20八、主要参考文献…………………………………………………………21
序 言
一、设计目的:
现代机械制造工艺设计是机械类专业学生在学完了《机械制造技术基础》等技术基础和专业课理论之后进行的一个实践教学环节。其目的是巩固和加深理论教学内容,培养学生综合运用所学理论,解决现代实际工艺设计问题的能力。通过工艺规程及工艺装备设计,学生应达到:
1、掌握零件机械加工工艺规程设计的能力;
2、掌握加工方法及其机床、刀具及切削用量等的选择应用能力;
3、掌握机床专用夹具等工艺装备的设计能力;
4、学会使用、查阅各种设计资料、手册和国家标准等,以及学会绘制工序图、夹具总装图,标注必要的技术条件等。
二、设计感想与体会:
三周的课程设计就是一个团队合作的过程。所谓1+1>2,一个团队的合作,使我们的设计成果不到三周时间就渐渐呈现在我们的眼前。看着眼前的手工图纸、CAD图和设计计算的手稿,三周的设计过程一幕幕浮现在眼前。
三周的设计让我们学到了很多东西。这次设计可以说是三年的课程学习所掌握的所有机械工程学科的基础知识的融会贯通,因为我们以前曾经学得很好,但是都是理论的东西,学习了马克思主义哲学之后,终于知道理论联系实际才使我们有了更进一步的体会。
在这次设计中,我学会的如何设计、如何计算,更重要的是我学会了合作,我懂得了团队合作的重要性。我们以前做的设计都是一个人的,而且规模小,不需要什么规划,这次可以说是综合了我们的所有智慧。同时,得到了我们的指导老师的大力支持。
由于我们水平所限,设计中难免有错误和不妥之处,在此还诚请指导老师批评指正。
工艺规程与夹具设计过程
一、根据生产纲领,确定生产类型:
该零件是柴油机上的气门摇杆轴支座,按照指导老师的要求,设计此零件为大批量生产。
二 零件的分析
(一) 零件的作用
气门摇杆轴支座是柴油机一个主要零件。是柴油机摇杆座的结合部,Ø20孔装摇杆轴,轴上两端各装一进气门摇杆,摇杆座通过两个Ø13mm孔用M12螺杆与汽缸盖相连,3mm轴向槽用于锁紧摇杆轴,







- 内容简介:
-
广西大学先进制造专业机械加工工艺过程卡片零件号零件名称气门摇杆轴支座工序号工序名称设备夹具刀具量具机动工时(min)名称型号名称规格名称规格名称规格铸造锅炉专用夹具游标卡尺01255时效锅炉专用夹具游标卡尺0125480涂漆毛刷 专用夹具游标卡尺0125铣上端面立式铣床X1632专用夹具硬质合金立铣刀80mm游标卡尺01250.粗,精铣下端面立式铣床X1632专用夹具硬质合金立铣刀80mm游标卡尺01250.32钻两13通孔高速台钻Z3025专用夹具高速钢锥柄麻花钻13mm游标卡尺01251.88铣右端面立式铣床X1632专用夹具硬质合金立铣刀80mm游标卡尺01250.26钻通孔18高速台钻Z3025专用夹具高速钢锥柄麻花钻18mm游标卡尺01251.10镗孔到20,孔口倒角1*45度卧式组合镗床专用夹具ITA20镗削头1.5KM游标卡尺01250.38铣左端面立式铣床X1632专用夹具硬质合金立铣刀80mm游标卡尺01250.26铣轴向槽立式铣床X1632专用夹具硬质合金立铣刀80mm游标卡尺01250.18检验工作台自制游标卡尺0125入库工作台自制0125广西大学先进制造专业机械加工工艺卡片工序名称铸造工序号I零件名称气门摇杆轴支座零件号零件重量3kg同时加工件数4材料毛坯牌号硬度型号重量HT200190225HBS铸件3.2kg设备夹具辅助工具名称型号专用夹具锅炉安装工步安装及工步说明刀具量具走刀长度mm走刀次数切削深度mm进给量mm/r主轴转速r/min切削速度m/min基本工时min1备料52铸造游标卡尺15设计者指导老师共13 页第 1 页广西大学先进制造专业机械加工工艺卡片工序名称时效工序号零件名称气门摇杆轴支座零件号零件重量3kg同时加工件数材料毛坯牌号硬度型号重量HT200190225HBS铸件3.2kg设备夹具辅助工具名称型号专用夹具数控车床C6161安装工步安装及工步说明刀具量具走刀长度mm走刀次数切削深度mm进给量mm/r主轴转速r/min切削速度m/min基本工时min480设计者指导老师共 1 3 页第 2 页广西大学先进制造专业机械加工工艺卡片工序名称涂漆工序号III零件名称气门摇杆轴支座零件号零件重量3kg同时加工件数4材料毛坯牌号硬度型号重量HT200180207HB铸件3.2kg设备夹具辅助工具名称型号专用夹具毛刷数控车床C616-1安装工步安装及工步说明刀具量具走刀长度mm走刀次数切削深度mm进给量mm/r主轴转速r/min切削速度m/min基本工时min1涂漆52晾干360设计者指导老师共 1 3 页第 3 页广西大学先进制造专业机械加工工艺卡片工序名称铣上端面工序号 零件名称气门摇杆轴支座零件号零件重量3kg同时加工件数1材料毛坯牌号硬度型号重量HT200180207HRC铸件3.2kg设备夹具辅助工具名称型号专用夹具立式铣床X1632安装工步安装及工步说明刀具量具走刀长度mm走刀次数切削深度mm进给量mm/r主轴转速r/min切削速度m/min基本工时min1安装夹紧22铣上端平面至81尺寸硬质合金立铣刀游标卡尺48120.142554000.0设计者指导老师共 1 3 页第 4 页广西大学先进制造专业机械加工工艺卡片工序名称粗,精铣下端面工序号零件名称气门摇杆轴支座零件号零件重量3kg同时加工件数1材料毛坯牌号硬度型号重量HT200180207HRC铸件3.2kg设备夹具辅助工具名称型号专用夹具立式铣床X1632安装工步安装及工步说明刀具量具走刀长度mm走刀次数切削深度mm进给量mm/r主轴转速r/min切削速度m/min基本工时min1装夹22加工时保证78,mm尺寸硬质合金立铣刀游标卡尺50120.143804000.32 设计者指导老师共 1 3 页第 5 页广西大学先进制造专业机械加工工艺卡片工序名称钻两13通孔工序号零件名称气门摇杆轴支座零件号零件重量3kg同时加工件数1材料毛坯牌号硬度型号重量HT200180207HRC铸件3.2kg设备夹具辅助工具名称型号专用夹具高速台钻Z3025安装工步安装及工步说明刀具量具走刀长度mm走刀次数切削深度mm进给量mm/r主轴转速r/min切削速度m/min基本工时min1安装夹紧32钻两13孔高速钢锥柄麻花钻游标卡尺7820.351951401.243设计者指导老师共 1 3 页第 6 页广西大学先进制造专业机械加工工艺卡片工序名称铣右端面工序号零件名称气门摇杆轴支座零件号零件重量3kg同时加工件数1材料毛坯牌号硬度型号重量HT200180207HRC铸件3.2kg设备夹具辅助工具名称型号专用夹具立式铣床X1632安装工步安装及工步说明刀具量具走刀长度mm走刀次数切削深度mm进给量mm/r主轴转速r/min切削速度m/min基本工时min1安装夹紧32铣右端面保证尺寸44硬质合金立铣刀游标卡尺32123804000.26设计者指导老师共 1 3 页第 7 页广西大学先进制造专业机械加工工艺卡片工序名称钻通孔18工序号零件名称气门摇杆轴支座零件号零件重量3kg同时加工件数1材料毛坯牌号硬度型号重量HT200180207HRC铸件3.2kg设备夹具辅助工具名称型号专用夹具高速台钻Z3025安装工步安装及工步说明刀具量具走刀长度mm走刀次数切削深度mm进给量mm/r主轴转速r/min切削速度m/min基本工时min1安装夹紧32钻通孔18高速钢锥柄麻花钻游标卡尺441951401.10设计者指导老师共 1 3 页第 8 页广西大学先进制造专业机械加工工艺卡片工序名称镗孔到20,孔口倒角1*45度工序号零件名称气门摇杆轴支座零件号零件重量3kg同时加工件数1材料毛坯牌号硬度型号重量HT200180207HRC铸件3.2kg设备夹具辅助工具名称型号专用夹具卧式组合镗床安装工步安装及工步说明刀具量具走刀长度mm走刀次数切削深度mm进给量mm/r主轴转速r/min切削速度m/min基本工时min1安装夹紧32镗孔到20,孔口倒角1*45度,保证位ITA20镗削头游标卡尺44110.40380240.38置度要求1设计者指导老师共 1 3页第 9 页广西大学先进制造专业机械加工工艺卡片工序名称铣左端面工序号零件名称气门摇杆轴支座零件号零件重量3kg同时加工件数1材料毛坯牌号硬度型号重量HT200180207HRC铸件3.2kg设备夹具辅助工具名称型号专用夹具立式铣床X1632安装工步安装及工步说明刀具量具走刀长度mm走刀次数切削深度mm进给量mm/r主轴转速r/min切削速度m/min基本工时min1安装夹紧32铣左端面保证42硬质合金立铣刀游标卡尺32123804000.26设计者指导老师共 1 页第 10 页广西大学先进制造专业机械加工工艺卡片工序名称铣轴向槽工序号零件名称气门摇杆轴支座零件号零件重量3kg同时加工件数1材料毛坯牌号硬度型号重量HT200180207HRC铸件3.2kg设备夹具辅助工具名称型号专用夹具立式铣床X1632安装工步安装及工步说明刀具量具走刀长度mm走刀次数切削深度mm进给量mm/r主轴转速r/min切削速度m/min基本工时min1定位夹紧22铣轴向槽保证尺寸3硬质合金立铣刀游标卡尺171100178200.18设计者指导老师共 1 3 页第 11 页广西大学先进制造专业机械加工工艺卡片工序名称检验工序号零件名称气门摇杆轴支座零件号零件重量3kg同时加工件数1材料毛坯牌号硬度型号重量HT200180207HRC铸件3.2kg设备夹具辅助工具名称型号专用夹具工作台安装工步安装及工步说明刀具量具走刀长度mm走刀次数切削深度mm进给量mm/r主轴转速r/min切削速度m/min基本工时min1按产品图要求对各尺寸进行检测5设计者指导老师共 13 页第 12页广西大学先进制造专业机械加工工艺卡片工序名称入库工序号零件名称气门摇杆轴支座零件号零件重量3kg同时加工件数1材料毛坯牌号硬度型号重量HT200180207HRC铸件3.2kg设备夹具辅助工具名称型号专用夹具安装工步安装及工步说明刀具量具走刀长度mm走刀次数切削深度mm进给量mm/r主轴转速r/min切削速度m/min基本工时min入库进行防锈处理摆放整齐,并进行标识6设计者指导老师共 1 3 页第 13页机械制造工艺学课程设计任务书题目:设计气门摇杆轴支座零件的机械加工工艺规程及专用夹具内容:(1)零件一毛坯合图 1张(2)机械加工工艺规程卡片 12张(3)夹具装配总图 1张(4)夹具零件图 一张(5)课程设计说明书 一份原始资料:该零件图样一张;生产纲领6000件/年。 班级: 学生: 指导老师: 2008年9月20日目录第一部分:序言 2一 设计目的 2二 设计感想与体会 2第二部分:工艺规程与夹具设计过程工艺规程与夹具设计过程 4一、设计题目,计算生产纲领及生产型 4二、零件的分析5 (一) 零件的作 5(二) 零件的工艺分析 5三、确定毛坯的制造方法,初步确定毛坯 6四、工艺规程设计 6 (一) 定位基准的选择 6(二)零件表面加工方法的选择 7(三)制定加工工艺路线 8(四)选择加工设备及刀、夹、量具 10五、加工工序设计 11(一) 确定切削用量及基本工时 11六、填写机械加工工艺卡和机械加工工序卡 17 七、夹具设计17(一)问题的提出17(二)夹具设计的有关计算17(三)夹具结构设计及操作简要说明20八、主要参考文献21序 言一、设计目的:现代机械制造工艺设计是机械类专业学生在学完了机械制造技术基础等技术基础和专业课理论之后进行的一个实践教学环节。其目的是巩固和加深理论教学内容,培养学生综合运用所学理论,解决现代实际工艺设计问题的能力。通过工艺规程及工艺装备设计,学生应达到:1、掌握零件机械加工工艺规程设计的能力;2、掌握加工方法及其机床、刀具及切削用量等的选择应用能力;3、掌握机床专用夹具等工艺装备的设计能力;4、学会使用、查阅各种设计资料、手册和国家标准等,以及学会绘制工序图、夹具总装图,标注必要的技术条件等。二、设计感想与体会:三周的课程设计就是一个团队合作的过程。所谓1+12,一个团队的合作,使我们的设计成果不到三周时间就渐渐呈现在我们的眼前。看着眼前的手工图纸、CAD图和设计计算的手稿,三周的设计过程一幕幕浮现在眼前。三周的设计让我们学到了很多东西。这次设计可以说是三年的课程学习所掌握的所有机械工程学科的基础知识的融会贯通,因为我们以前曾经学得很好,但是都是理论的东西,学习了马克思主义哲学之后,终于知道理论联系实际才使我们有了更进一步的体会。在这次设计中,我学会的如何设计、如何计算,更重要的是我学会了合作,我懂得了团队合作的重要性。我们以前做的设计都是一个人的,而且规模小,不需要什么规划,这次可以说是综合了我们的所有智慧。同时,得到了我们的指导老师的大力支持。由于我们水平所限,设计中难免有错误和不妥之处,在此还诚请指导老师批评指正。工艺规程与夹具设计过程一、根据生产纲领,确定生产类型:该零件是柴油机上的气门摇杆轴支座,按照指导老师的要求,设计此零件为大批量生产。二 零件的分析 (一) 零件的作用气门摇杆轴支座是柴油机一个主要零件。是柴油机摇杆座的结合部,20孔装摇杆轴,轴上两端各装一进气门摇杆,摇杆座通过两个13mm孔用M12螺杆与汽缸盖相连,3mm轴向槽用于锁紧摇杆轴,使之不转动。(二) 零件的工艺分析 由附图1得知,其材料为HT200。该材料具有较高的强度,耐磨性,耐热性及减振性,适用于承受较大应力,要求耐磨的零件。 该零件上主要加工面为上端面、下端面,左、右端面,2-13mm孔和20mm以及3mm轴向槽的加工。20mm孔的尺寸精度与下端面0.05mm的平行度与左右两端面孔的尺寸精度,直接影响到进气门与排气门的传动精度及密封,213mm孔的尺寸精度,以上下两端面的平行度0.05mm。因此,需要先以下端面为粗基准加工上端面,再以上端面为粗基准加工下端面,再把下端面作为精基准,最后加工20mm孔与左右两端面时以下端面为定位基准,以保证孔轴线与两端面相对下端面的位置精度。由参考文献(1)中有关孔的加工的经济精度机床能达到的位置精度可知上述要求可以达到的零件的结构的工艺性也是可行的。三 确定毛坯的制造方法,初步确定毛坯形状,(附图2)根据零件的用途及其结构,材料确定为HT200,毛坯为铸件,零件形状简单,因此毛坯形状需与零件的形状尽量接近,又因内孔很小,不可铸出。已知零件的生产纲领为6000件/年,通过计算,该零件质量约为3Kg,由参考文献(5)表14、表13可知,其生产类型为大批生产,毛坯的铸造方法选用砂型机器造型。此外,为消除残余应力,铸造后安排人工时效处理。参考文献(1)表2.312;该种铸造公差等级为CT1011,MA-H级。参考文献(1)表2.3-12,用查表方法确定各表面的加工余量如下表所示:表1加工表面基本尺寸加工余量等级加工余量数值说明上端面82mmH2mm单侧加工下端面82mmH2mm单侧加工左端面46mmH2mm单侧加工右端面46mmH2mm单侧加工四工艺规程设计(一) 定位基准的选择:定位基准的选择是工艺规程设计中的重要工作之一,定位基准选择得正确与合理,可以使加工质量得到保证,生产率得以提高,否则,加工工艺过程中会问题百出,更有甚者,还会造成零件大批报废,使生产无法正常进行。粗基准的选择:考虑到以下几点要求,选择零件的重要面和重要孔做基准。在保证各加工面均有加工余量的前提下,使重要孔或面的加工余量尽量均匀,此外,还要保证定位夹紧的可靠性,装夹的方便性,减少辅助时间,所以粗基准为上端面。加工左右两端平面时,为了保证位置度求,采用一面两孔定位,限制六个自由度,用下端面与两13孔作为定位基准. 镗削20mm孔的定位夹紧方案为:用一菱形销加一圆柱销定位两个13mm的孔,再加上底面定位实现,两孔一面完全定位,这种方案适合于大批生产类型中。精基准的选择:主要考虑基准重合问题,气门摇杆轴支座的下端面既是装配基准又是设计基准,用它作为精基准,能使加工遵循基准重合的原则。20孔及左右两端面都采用底面做基准,这使得工艺路线又遵循“基准统一”的原则,下端面的面积比较大,定位比较稳定,夹紧方案也比较简单,可靠,操作方便。(二)零件表面加工方法的选择:本零件的加工面有端面、内孔、槽等,材料为HT200灰铸铁,参考机械制造工艺设计简明手册(以下简称工艺手册)表1.4-7、表1.4-8及表1.4-17其加工方法选择如下:上端面:粗铣。 下端面:精铣左端面:粗铣精铣 右端面:粗铣精铣213mm孔:钻孔。 3mm 轴向槽精铣20mm:钻孔粗镗精镗(三)制定加工工艺路线制定工艺路线的出发点,应当是使零件的加工精度(尺寸精度、形状精度、位置精度)和表面质量等技术要求能得到合理的保证。在生产纲领已经确定为中批量生产的条件下,可以考虑采用通用机床配以专用夹具并尽量使工序集中来提高生产率。除此以外,还应当考虑经济效果,以便使生产成本尽量下降。方案一:表2工序号工序内容01铸造02时效03涂漆04车上端面05钻两13通孔06精铣下端面07铣右端面08钻通孔18mm09镗孔20mm,孔口角*度10铣左端面11铣轴向槽12检验13入库方案二:表3序号工序内容简要说明01020304050607080910111213铸造时效涂漆铣上端面粗,精铣下端面钻两13通孔铣右端面钻通孔18镗孔到20,孔口倒角1*45度铣左端面铣轴向槽检验入库消除内应力防止生锈先加工粗基准面加工经基准先面后孔先面后孔后镗削余量次要工序后加工工艺方案的比较与分析:因左右两端面均对20mm孔有较高的位置要求,故它们的加工宜采用工序集中原则,减少装次数,提高加工精度。根据先面后孔,先主要表面后次要表面和先粗加工后精加工的原则,将端面的精铣和下端面的粗铣放在前面,下端面的精铣放在后面,每一阶段要首先加工上端面后钻孔,左右端面上20mm孔放后面加工。初步拟订加工路线方案一。方案一遵循了工艺路线拟订的一般原则,但某些工序还有一些问题还值得进一步讨论。如车上端面,因工件和夹具的尺寸较大,在卧式车床上加工时,它们惯性力较大,平衡困难;又由上端面不是连续的圆环面,车削中出现断续切削容易引起工艺系统的震动,故改动铣削加工。工序05应在工序06前完成,使上端面在加工后有较多的时间进行自然时效,减少受力变形和受热变形对213mm通孔加工精度的影响。通过以上的两工艺路线的优、缺点分析,最后确定工艺路线方案一为该零件的加工路线。该工艺过程详见附表和附表2,机械加工工艺过程卡片和机械加工工序卡片。(四) 选择加工设备及刀、夹、量具由于生产类型为大批生产,故加工设备适宜通用机床为主,辅以少量专用机床的流水生产线,工件在各机床上的装卸及各机床间的传动均由人工完成。铣上端面:考虑到工件的定位夹紧方案及夹具结构设计等问题,采用立铣选择X1632立式铣床。(参考文献(1)表6-18),选择直径D为80mm立铣刀,参考文献(1)表7-88,通用夹具和游标卡尺。粗铣下端面:采用上述相同的机床与铣刀,通用夹具游标卡尺。精铣下端面:采用上述相同的机床与铣刀,通用夹具游标卡尺。粗铣左端面:采用立式铣床X1632,参考文献(1)表621,采用以前的刀具,专用夹具游标卡尺。精铣左端面:采用卧式铣床X1632,参考文献(1)表621,专用夹具及游标卡尺。钻2-13mm孔:采用Z3025,参考文献(1)表626,通用夹具。刀具为d为13mm的直柄麻花钻,参考文献(1)表7111。钻18mm孔:钻孔直行为18mm,选择摇臂钻床Z3025参考文献(1)表626,采用锥柄麻花钻,通用夹具及量具。镗20mm孔:粗镗:采用卧式组合镗床,选择功率为1.5KM的ITA20镗削头,参考文献(1)白喔88。选择镗通孔镗刀及镗杆,专用夹具,游标卡尺。五 加工工序设计(一)确定切削用量及基本工时(机动时间)在工艺文件中还要确定每一工步的切削用量。(1)切削用量指:背吃刀量asp(即切削深度ap)、进给量f及切削速度Vc 。(2)确定方法是:确定切削深度确定进给量确定切削速度(3)具体要求是:由工序或工步余量确定切削深度:精、半精加工全部余量在一次走刀中去除;在中等功率机床上一次走刀ap可达810mm。按本工序或工步加工表面粗糙度确定进给量:对粗加工工序或工步按加工表面粗糙度初选进给量后还要校验机床进给机构强度:可用查表法或计算法得出切削速度Vc查,用公式 换算出查表或计算法所得的转速nc查,根据Vc查在选择机床实有的主轴转速表中选取接近的主轴转速n机作为实际的转速,再用 换算出实际的切削速度Vc机填入工艺文件中。对粗加工,选取实际切削速度Vc机、实际进给量f机和背吃刀量asp之后,还要校验机床功率是否足够等,才能作为最后的切削用量填入工艺文件中。工序钻个mm孔(1)、加工条件工件材料:HT200正火,b=220MPa,190220HBS 加工要求:钻扩孔mm 机床选择:选用立式钻床Z525(见工艺手册表4.2-14)(2)、确定切削用量及基本工时选择mm高速钢锥柄标准麻花钻(见工艺手册P84)d=13 L=238mm L1=140mmf机=0.48mm/r (见切削手册表2.7和工艺手册表4.2-16)Vc查=13m/min (见切削手册表2.15)按机床选取n机=195r/min(按工艺手册表4.2-15)所以实际切削速度: m/min.基本工时: l=80mm ) l2=(14)mm(取4mm)按工艺手册表6.2-5公式计算1.24(min)工序 粗、精铣左右端面() 粗铣1)、选择刀具:根据工艺手册表3.1-27,选择用一把YG6硬质合金端铣刀,其参数为:铣刀外径d0=100mm,铣刀齿数Z=10。2)、确定铣削深度a p:单边加工余量Z=0.27,余量不大,一次走刀内切完,则:a p=mm3)、确定每齿进给量fz:根据切削手册表3.5,用硬质合金铣刀在功率为4.5kw的X51铣床加工时,选择每齿进给量fz=0.140.24mm/z,由于是粗铣,取较大的值。现取:fz=0.18mm/z4)、选择铣刀磨钝标准及刀具耐用度:根据切削手册表3.7,铣刀刀齿后刀面最大磨损量为1.01.5mm,现取1.2mm,根据切削手册表3.8铣刀直径d0=100mm的硬质合金端铣刀的耐用度T=180min。5)、确定切削速度Vc:根据切削手册表3.16可以查Vc:由 ap=mm fz=0.18mm/z,查得Vc=77mm/z n=245mm/z V=385mm/z根据X1632型立铣床说明书(表4.2-35)nc=255 r/min Vc=400 mm/min (横向)6)、计算基本工时:l=47mm l2=2 T=0. min()精铣1)、选择刀具:根据工艺手册表3.1-27,选择用一把YG6硬质合金端铣刀,铣刀外径d0=100mm,铣刀齿数Z=102)、确定铣削深度ap:由于单边加工余量Z=1,故一次走刀内切完,则:a p= 1 mm3)、确定每齿进给量fz:由切削手册表3.5,用硬质合金铣刀在功率为4.5kw的X51铣床加工时,选择每齿进给量fz=0.140.24mm/z,半精铣取较小的值。现取:fz=0.14mm/z4)、选择铣刀磨钝标准及刀具耐用度:根据切削手册表3.7,铣刀刀齿后刀面最大磨损量为1.01.5mm,现取1.2mm,根据切削手册表3.8铣刀直径d0=100mm的硬质合金端铣刀的耐用度T=180min。5)、确定切削速度Vc:根据切削手册表3.16可以查Vc:由 ap4mm z=0.14mm/z,查得:Vc=110mm/z n=352mm/z V=394mm/z根据X1632型立铣床说明书(表4.2-35)nc=380 r/min Vc=400 mm/min (横向)6)、计算基本工时:l=40 mm l2 =2 所以本工序的基本时间为: T=t1+t2=0.14+0.12=0.26min()工序粗镗工序粗镗余量参考文献表取粗镗为.mm,粗镗切削余量为0.2mm,铰孔后尺寸为20H8,各工部余量和工序尺寸公差列于表加工表面加工方法余量公差等级工序尺寸及公差18粗镗1.8_19.819.2精镗0.2H820H8孔轴线到底面位置尺寸为0mm,精镗后工序尺寸为20.020.08mm,与下底面的位置精度为0.05mm,与左右端面的位置精度为0.06mm,且定位夹紧时基准重合,故不需保证。0.06mm跳动公差由机床保证。(2.1) 钻孔18mm选择18mm高速钢锥柄标准麻花钻(见工艺手册P84)d=18 L=238mm L1=140mmf机=0.48mm/r (见切削手册表2.7和工艺手册表4.2-16)Vc查=13m/min (见切削手册表2.15)按机床选取n机=195r/min(按工艺手册表4.2-15)所以实际切削速度:基本工时:l=80mm ) l2=(14)mm(取4mm)按工艺手册表6.2-5公式计算 1.10min粗镗孔时因余量为1mm,故ap=1mm,查文献表. 4-8取V=0.4m/s=24m/min去进给量为f=002mm/rn=1000V/d=1000*24/3.14*20=380r/min查文献的Fz=9.81*60nFzCFzapXFzVnFzKFzpm=FzV*10-3CF2=180, XFz=1Yfz=0.75nFz=0Rfz=9.81*60*180*2.75*0.20.75*0.4*1 =1452 NP=0.58 kw 取机床效率为.0.78*0.85=0.89kw0.58kw故机床的功率足够。下面计算工序09的时间定额() 机动时间粗镗时:L/(f*n)=45/0.2*380=7.5s精镗时:f取0.1mm/s L/(f*n)=45/0.1*380=15s总机动时间:T=7.5+15=0.38min六 填写机械加工工艺卡和机械加工工序卡工艺文件详见附表。七 夹具设计为了提高劳动生产率,保证加工质量,降低劳动成本,需要设计专用夹具。按指导老师的布置,设计第07与道工序粗,精铣mm左右两端面铣床夹具。本夹具将用于X51立式铣床,刀具为YG6硬质合金端铣刀,对工件mm端面。(一)问题的提出:本夹具主要用于铣mm端面,由于该端面精度要求高,所以,在本道工序加工时,应该考虑其精度要求,同时也要考虑如何提高劳动生产率。(二)夹具设计的有关计算:、定位基准的选择:由零件图可知,mm端面应对下端面有垂直度要求,并且左右两端面有平行度要求。为了使定位误差为零,应该选择以20孔定位的定心夹具。但这种定心夹具在结构上将过于复杂,因此这里只选用以13和下端面为主要定位基面。、切削力及夹紧力计算:刀具:YG6硬质合金端铣刀(见切削手册表3.28)其中:CF=54.5,ap=4.5,XF=0.9,fZ=0.18,YF=0.74,ae=28,UF=1.0,d0=100,qF=1.0,n=255,WF=0,Z=10F=54.54.50.90.180.742810/(1002550)166.1(N)水平分力:FH=1.1F实182.7(N)垂直分力:FV=0.3F实49.8(N)在计算切削力时,必须安全系数考虑在内。安全系数: K=K1K2K3K4。其中:K1=1.5 K2=1.1 K3=1.1 K4=1.1F=KFH=(1.51.11.11.1)182.7=364.8 (N)实际加紧力为F加= K
