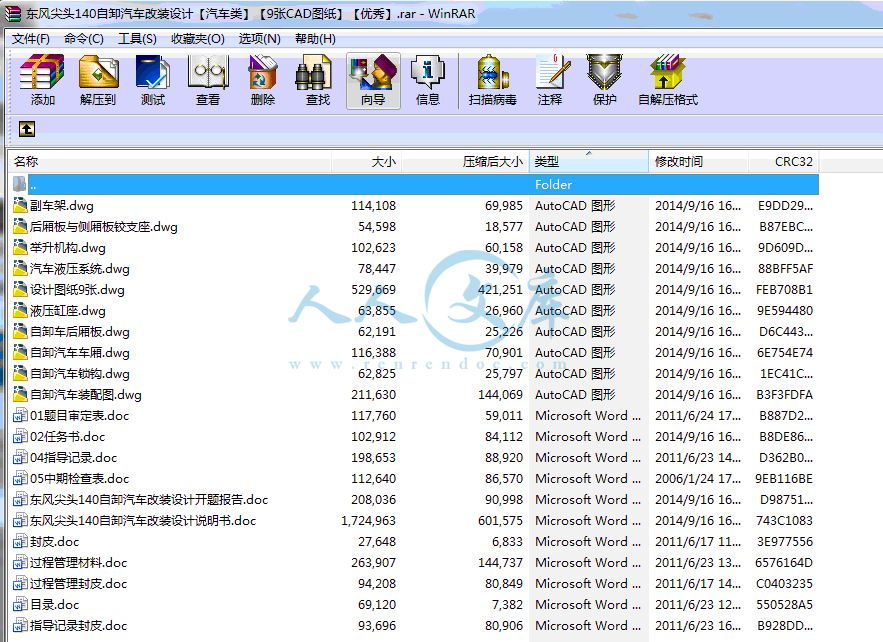

东风尖头140自卸汽车改装设计【汽车类】【9张CAD图纸】【优秀】.rar

后厢板与侧厢板铰支座.dwg---(点击预览)

副车架.dwg---(点击预览)

举升机构.dwg---(点击预览)

东风尖头140自卸汽车改装设计说明书.doc---(点击预览)

东风尖头140自卸汽车改装设计开题报告.doc---(点击预览)

压缩包内文档预览：

编号：320628 类型：共享资源大小：2.13MB 格式：RAR 上传时间：2014-09-17 上传人：上*** IP属地：江苏

50
积分

版权申诉 word格式文档无特别注明外均可编辑修改；预览文档经过压缩，下载后原文更清晰！ 立即下载

关键词：: 东风尖头 140自卸汽车改装设计 cad图纸

资源描述：

东风尖头140自卸汽车改装设计

67页 30000字数+说明书+任务书+开题报告+9张CAD图纸【详情如下】

东风尖头140自卸汽车改装设计开题报告.doc

东风尖头140自卸汽车改装设计说明书.doc

举升机构.dwg

副车架.dwg

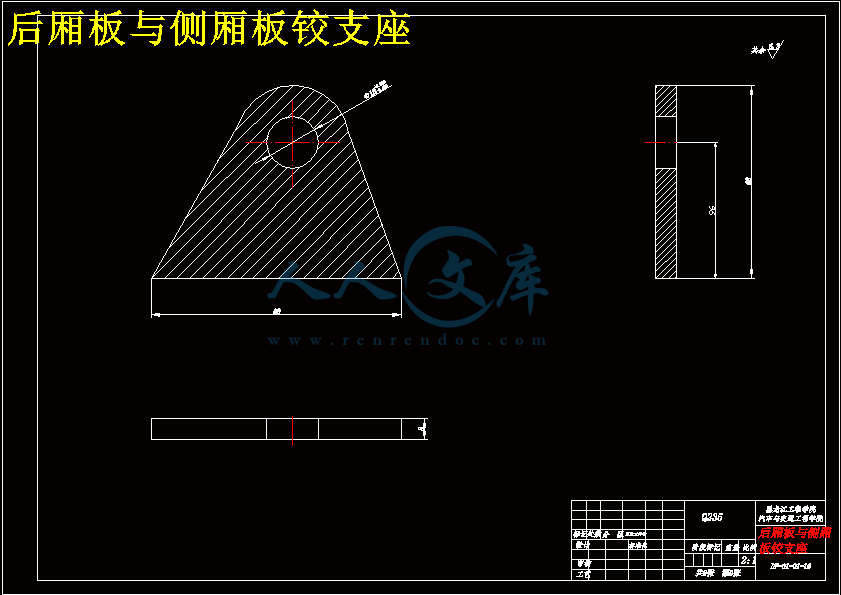

后厢板与侧厢板铰支座.dwg

封皮.doc

指导记录封皮.doc

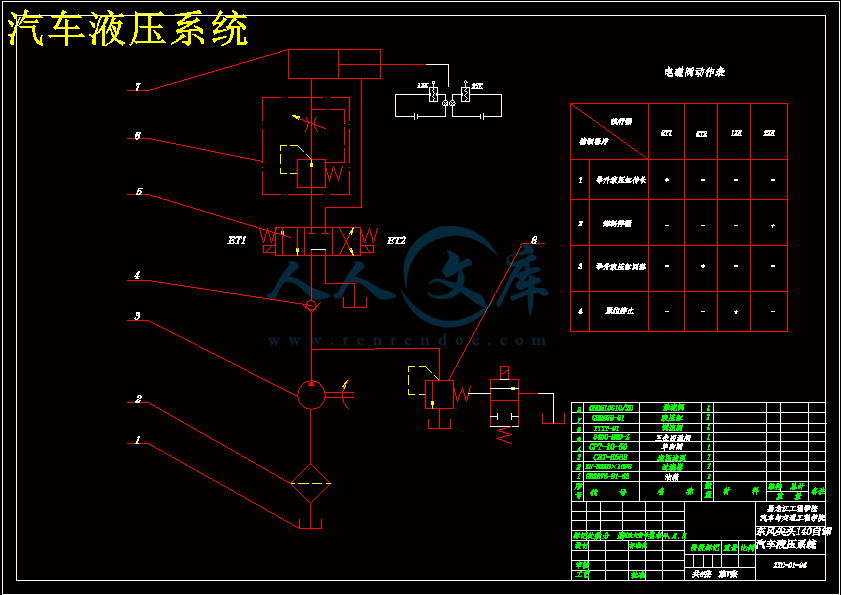

汽车液压系统.dwg

液压缸座.dwg

目录.doc

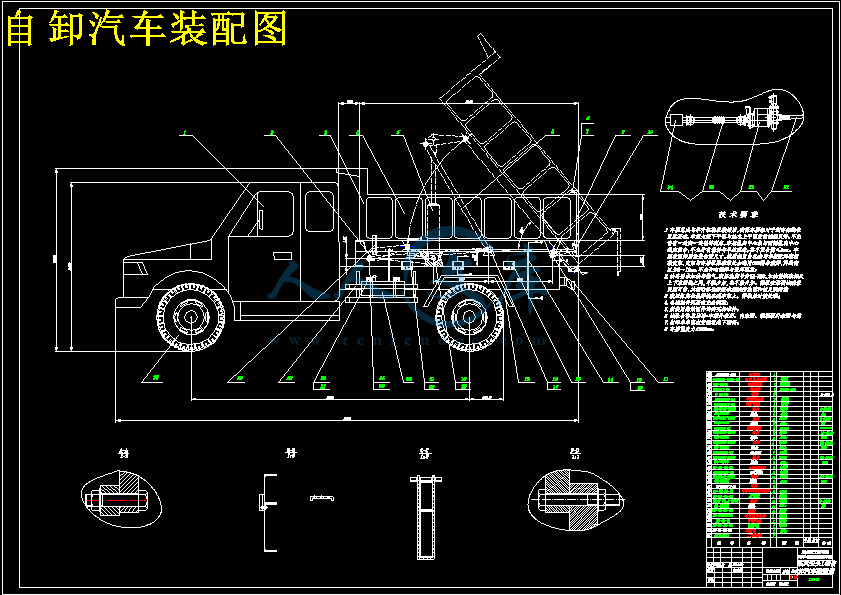

自卸汽车装配图.dwg

自卸汽车车厢.dwg

自卸汽车锁钩.dwg

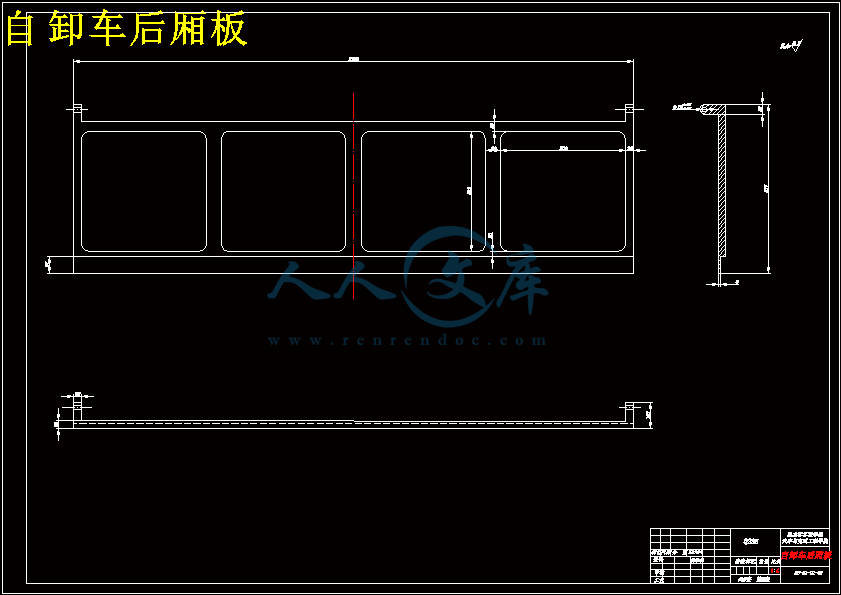

自卸车后厢板.dwg

设计图纸9张.dwg

过程管理封皮.doc

过程管理材料.doc

01题目审定表.doc

02任务书.doc

04指导记录.doc

05中期检查表.doc












第1章绪论1

1.1 课题的提出1

1.2 课题来源及研究意义3

1.3 自卸汽车国内外研究概况及发展趋势4

1.4 研究的内容7

第2章整车参数的确定及校核9

2.1二类底盘的选择及校核9

2.1.1 整车尺寸参数的确定10

2.1.2总体布局的设计12

2.1.3取力器布置方案的选定12

2.1.4整车性能分析16

2.2本章小结.24

第3章液压举升机构的设计25

3.1 液压举升机构时应满足的性能25

3.2 举升系统性能主要评价参数26

3.3 液压举升机构方案的确定27

3.3.1 液压举升机构简述27

3.3.2 液压举升机构方案的选择30

3.4 举升机构几何尺寸的确定30

3.4.1 举升机构安装位置的设计31

3.4.2三角臂的设计32

3.4.3 拉杆长度的设计计算33

3.5力学计算与校核33

3.5.1 机构的坐标计算33

3.5.2 机构受力分析35

3.5.3 拉杆截面尺寸的确定36

3.6 本章小结37

第4章液压系统的计算38

4.1液压油缸性能参数计算38

4.2 液压泵性能参数计算38

4.3油箱容积与油管内径计算40

4.4系统压力校核41

4.5车厢升降时间的校核41

4.6液压分配阀42

4.7操纵方式的选择44

4.8液压系统原理及液压系统结构布置44

4.9本章小结45

第5章副车架与车厢及其附件的设计46

5.1 选用的底盘主车架的主要尺寸46

5.2副车架的结构设计46

5.2.1副车架的外形46

5.2.2副车架的选材46

5.2.3 副车架的截面形状47

5.2.4 加强板的布置48

5.2.5 副车架的前端形状及安装位置48

5.2.6 纵梁与横梁的连接设计50

5.3 副车架与主车架的连接设计51

5.4副车架尺寸的确定52

5.5副车架的强度刚度弯曲适应性校核52

5.6车厢形式的选择58

5.7车厢的选材59

5.8车厢的设计规范及尺寸确定60

5.9车厢后拦板开合机构设计与分析61

5.10本章小结62

结论63

参考文献64

致谢65

第1章绪论

1.1 课题的提出

　自卸汽车又称翻斗车（tipper,dump car）,它是依靠自身动力驱动液压举升机构，使货箱具有自动倾卸货物的能力和复位功能的一种重要专用汽车。自卸汽车主要运输砂、石、土、垃圾、建材、煤炭、矿石、粮食、化肥和农产品等散装货物。它具有以下多种分类方式:

　1、按用途分类：公路运输的普通自卸车；非公路运输的重型自卸车，主要用于矿区装卸作业与大中型土建工程。

　2、按最大总质量级别分类：轻型自卸车（1.8-6吨）；中型自卸车（6吨-14吨）；重型自卸车（大于14吨）。

　3、按传动类型分类：机械传动、液力机械传动和电力传动三种类型。

　4、按卸货方式分类：有后倾式、侧倾卸式、三面卸式，以及货厢升高后倾式等多种形式。其中以后倾式应用最广。

　5、按倾卸机构分类：直推式与连杆举升式自卸车。直推式又可细分为前置式、后置式等。连杆式又可细分为液压缸前推连杆式、液压缸后推连杆式。

　6、按车厢结构分类：一面开启式、三面开启式与无后栏板式。

　自卸车在土木工程中，常与挖掘机、装载机、带式输送机等联合作业，构成装、运、卸生产线，进行土方，沙石、松散物料的装载运输。由于自卸车的装载车厢能自动倾翻一定角度卸料，大大节省卸料时间和劳动力，缩短运输周期，提高生产效率、降低运输成本，并标明装载，是常用的运输机械。自卸汽车自20世纪初出现以来，不断发展，日趋完善，已成为当今货物运输的主要车辆之一。自卸汽车需求快速增长，销量超过载货汽车上升到第一位。主要原因是固定资产投资强劲增长，巨大的投资规模奠定了自卸车市场需求基础；自卸汽车品种增加，不仅适应和满足施工需求，同时向运输市场发展；自卸汽车保持较快发展，已成为公路运输的主力车型。

　随着国内基础设施建设需要不断增加，自卸汽车产量近年来一直保持较高产销量，在专用车综合产量中保持领先位置，但在种类、型式、材料运用方面与国外还有一定的差距。

　中型自卸车是随着我国农村经济的不断发展，上世纪80年代末发展起来的自卸运输车辆，其最大总重量在6t-14t之间。国家和地方均出台专门的法规对商用车尺寸、排放、车速等各方面性能进行规范，从而促进了中型自卸车的健康发展。自2001年11月10日起，中国正式成为WTO成员国，国内市场逐渐开放。同时，我国亦确立了以扩大内需为主的经济政策，实施西部大开发战略，加大对基建项目的投资力度，农林牧渔、采矿、水利、军工、环保、商业运输、交通、通讯、金融、机场、电力、城市建设和石油开采等行业均快速发展，使各种类型的专用车需求量大增。在广大城乡的沙场、矿山、工地及般的十木工程等的运输作业中型自卸车以其灵活机动、价格低廉的优点得到了广泛的应用。

　在中型自卸车的设计当中，液压举升机构和车厢的设计一直处于重要的地位。这是因为液压举升机构是自卸车的重要工作系统，其设计方案的优劣直接影响着汽车的多个主要性能指标;对提高液压举升机构的设计质量和效率具有重要的意义。

　非公路运输自卸汽车主要应用于大型矿山、水利工地等场所，运输的货物通常是由与其配套的挖掘机械来完成装载的。这类汽车也称为矿用自卸汽车。这类自卸车辆在长度、宽度、高度以及轴荷等方面不受公路法规的限制，但同时它也只能在矿山、工地上使用，而不得用于公路运输。另一类是公路运输用的轻、中、重型（装载质量在2～10t）普通自卸汽车。这种自卸车主要承担着泥土、砂石、煤炭等松散货物的运输工作，它通常也是与装载机械配套使用的。

　随着中国经济的不断发展，东风尖头140自卸汽车成为了公路运输的重要设备。城市建筑的增加，运输道路的变化，铁路运输效率降低，曲率半径受到限制，爬坡能力低，很难适应短途运输的要求，从而为中型自卸车的发展提供了机遇。其中东风尖头140自卸汽车更是应用广泛。

　东风尖头140自卸汽车随着城市建筑规模的扩大，装载质量的增大，多数自卸汽车经常是满载连续行驶，又需要连续制动，发动机和传动系统满负荷运行时间长，因此东风尖头140自卸汽车的使用可靠性要求很高，这也是其售价适中，销售量很高的原因。

1.2 课题来源及研究意义

　　　当今汽车工业面临的主要挑战是买方市场的形成和产品更新换代速度的日益加快。汽车产品开发的一个主要手段就是变型设计，即以现有产品为基础，保持其基本结构和功能不变，对其局部结构、尺寸或配置进行一定范围内的变动和调整，以此快速形成适应市场需求的新产品。

　　　自卸汽车是以发动机为动力，经过变速器的取力机构和液压倾卸装置，进行车厢自动倾卸，从而实现自动卸货的一种车辆。因其短途卸载方便，动力性、机动性均较好，与装载机，带式输送机，吊车等其它吊装机具配合使生产效率明显提高，被广泛应用于建设工地、矿山、港口、码头等，用来搬运岩石，废土，煤，沙子等物资。

　　　东风尖头140自卸汽车是一种专用汽车，技术要求适中，社会需求量高。过去很长一段时间，国内卸汽车生产厂家主要靠引进国外车型，通过仿制和部分改造开发自己的新车型。随着设计水平和生产能力逐渐提高，部分自卸汽车生产厂家开始与高校等科研机构合作，开发具有自主知识产权的自卸汽车。如北京首钢重型汽车制造厂与北京科技大学合作，开发的SGA3550型矿用自卸汽车。

　　　在 SGA3550型自卸汽车样机装配过程中，发现了一些设计上的失误，造成部分零件的返工，延长了样机制作时间。可见，有必要采用新的设计方法，如国外部分自卸汽车生产厂家采用的虚拟样机技术，保证整车一次装配成功，减少甚至避免零件的返工，缩短新车型的研制时间，降低研制成本，提高整车性能。自卸汽车液压系统是自卸汽车重要组成部分，液压系统性能好坏直接影响整车的工作性能和可靠性。

　　　本课题在满足设计要求下，对东风尖头140自卸车的车厢和举升机构进行合理的选择和设计，并为进一步研究整车的计算机辅助设计提供经验，进而提高自卸汽车产品的设计质量和设计效率。同时，也希望能为推广虚拟样机等先进CAD技术的应用，以及为提高我国专用汽车的设计水平进行一些有益的探索。第2章整车参数的确定及校核

2.1二类底盘的选择及校核

　目前，改装专用汽车选用的底盘主要是二类或三类汽车底盘，也有为某些专用汽车设计的专用底盘。汽车底盘的选择或设计专用底盘主要根据专用汽车的类型、用途、装载质量、使用条件、专用汽车的性能指标、专用设备或装置的外形尺寸、动力匹配等来决定。

　我国对于常规的厢式车、罐式车、自卸车等通常是采用二类汽车底盘改装设计。这是目前专用汽车设计中选用底盘型式最多的一种。所谓二类汽车底盘，即在基本型整车的基础上去掉货箱。在改装设计的总布置时，在没有货箱的汽车底盘上，加装所需的工作装置或特种车身。采用二类汽车底盘进行改装设计工作的重点是整车总体布置和工作装置设计。在设计时若严格控制了整车总质量、轴载质量分配、质心高度位置等，则基本上能保持原车型的主要性能。但是，还要对改装后的整车重新作出性能分析和计算。

　对客车、客货两用车、厢式货车等则通常采用三类汽车底盘改装设计。所谓三类汽车底盘，—般是在基本型车的基础上，去掉货箱和驾驶室。近年来，我国乘用车发展很快，对乘用车使用性能的要求也在不断提高，再用原来的三类汽车底盘改装的客车已越来越不受欢迎。因此，各类专用客车底盘应运而生。这些专用客车底盘的基本特点是利用基本型总成，按客车性能要求更新进行整车布置，更新设计悬架系统。这种底盘不仅在质心位置、整车性能特别是平顺性方面有很大的变化，而且在传动系统和动力匹配、以及制动系统等总成方面也有较大的改装设计。

　目前在用普通汽车底盘作改装设计时。把更换了发动机的底盘，如将汽油发动机改换成柴油发动机．亦当作三类底盘处理[3]。

　在专用汽车底盘或总成选型方面，一般应满足下述要求：

　 1)适用性

　对货运车用的总成应适应货运要求，保证货运安全无损；对乘用车用的总成应适于乘客的需要．达到乘座安全舒适；对各种专用改装车的总成应适于专用汽车特殊功能的要求，并以此为主要目标进行改装选型设计。

　 2)可靠性

　所选用的各总成工作应可靠，出现故障的几率少，零部件要有足够的强度和寿命，且同一车型各总成零部件的寿命应趋于均衡

　 3)先进性

　所选用的底盘或总成。应使整车在动力性、经济性、制动性、操纵稳定性、行驶平顺性及通过性等基本性能指标和功能方面达到同类车型的先进水平。而且在专用性能上要满足国家或行业标准的要求。

　 4)方便性

　所选用的各总成要便于安装、检查、保养和维修。处理好结构紧凑与装配调试空间合理的矛盾。在选用专用汽车底盘时，除了上述因素外，还有以下两个很重要的方面：一是汽车底盘价格，它是专用汽车购置成本小很大约部分，一定要考虑到用户可以接受。这也涉及到专用汽车产品能否很快地占有市场、企业能否增加效益等问题。二是汽车底盘供货要有来源，要同生产汽车底盘的主机厂有明确的协议或合同，无论汽车底盘滞销或紧俏，一定要按时将底盘供货。

　综上所述，本文改装的自卸车选择EQ3092FJ底盘。

2.1.1 整车尺寸参数的确定

　承担公路运输的普通自卸车通常是由同种货车变型设计而成。其总体设计程序与载货车相近。首先，进行一系列的市场调研和同类车型资料的收集分析，摸清产品主要技术经济指标，了解有关设计法规等。在此基础上拟定设计原则，协调使用、制造与经济三方矛盾，处理好产品技术先进性与工艺继承性、零部件通用化程度以及生产成本的辩证关系，然后进入具体技术设计阶段。

在技术设计阶段，首先进行自卸车结构选型，确定举升机构类型与货厢结构形式，然后选择自卸车总布置主要参数。

　东风尖头140自卸汽车是选择EQ3092FJ型自卸车底盘，利用该车发动机动力驱动液压举升机构取力器-传动轴-液压泵-举升油缸，将车厢举升到一定角度卸货，并依靠车厢自重使其复位的专用汽车。该车最大装载质量为4.3t，是适用于公路运输的中型自卸汽车。倾卸机构采用油缸前推式举升机构。该自卸汽车主要由车厢、副梁、液压举升机构、液压系统等部件组成，主要技术参数见表2.1。

表2.1整车参数

汽车外形尺寸

最大装载质量kg4300

整备质量kg5255

轴距mm3950

轮距（前∕后）mm1810∕1800

前悬 mm1065

后悬 mm1485

接近角

离去角

货箱尺寸mm

倾斜时间（举升∕落下） 15s∕13s

最大举升角

总质量kg9750

最高车速（km∕h）85

　额定装载质量是自卸汽车的基本使用性能参数之一。考虑到厂家的额定装载质量的合理分级，以利于产品系列化、部件通用化和零件标准化。此外，额定装载质量还必须与选用的二类货车底盘允许的最大总质量相适应。

　改装部分质量主要包括：车厢质量、副车架质量、液压系统质量、举升机构质量以及其他改装部件的质量。改装部分质量既可通过计算、称重求得，也可以根据同类产品提供的数据进行估算。

　自卸汽车整车整备质量是指装备齐全、加够油料、液压油和冷却液的空车质量[3]。它一般是二类底盘整备质量与改装部分质量的总合，是自卸汽车总体设计的重要设计参数之一。　整备质量： 5255kg；

　装载质量：选取4300kg；

　驾驶员质量：65kg/人，额定载员3人，kg；

　自卸汽车总质量是指装备齐全，包括驾驶员，并按规定装满货物的质量。其值可按下式确定: =5255+4300+195kg=9750Kg

货厢最大举升角是当货厢举升角是当货厢举升至设计极限位置时，货厢底部与车架平面之夹角。它取决于常运货物静安息角的大小。多数货物静安息角在40—45范围。故为保证卸货干净，一般自卸车最大举升角常取50—60。此外，尚应注意在最大举升

一、设计目的、意义

　　全面训练资料查询能力和专业知识综合运用能力，综合训练独立设计能力和工程设计软件的应用能力，提高独立工作能力和素质。

　　由于自卸汽车的发展和国内购买能力的提高，东风尖头140自卸车的改装设计可以全面训练学生查询相关资料的能力和专业知识的综合运用能力，总体训练独立设计的能力和工程设计软件的应用能力，提高独立工作的能力和素质。对东风尖头140自卸车的改装还可缩短自卸汽车举升机构的研发周期, 降低产品的研发成本,满足市场需求，也是对现有自卸车的改进，提高了工作效率，并为以后进一步的结构优化设计、制造及运动分析奠定了基础。因此，本课题设计研究内容对于全面提高学生工程设计能力和素质，研究自卸汽车改装设计等问题具有重要的显示意义和良好的实用意义。

二、设计内容、技术要求（研究方法）

　　研究的基本内容

主要技术指标、要求或生产纲领：

外型尺寸：?6500×2460×2600?(mm)；货厢尺寸： 3100×2250×750?(mm)；

总质量: ?9750?(kg)；额定质量：?4300?(kg)；

整备质量： 5255?(kg)；最高车速：?85??(km/h)；

发动机功率： 99?(kw)；

设计主要内容及分析、校核：

选择二类汽车底盘，进行发动机、离合器、变速箱、传动轴、驱动桥以及车轮的选型和校核；

根据所选总成进行汽车动力性、经济性、稳定性校核，实现整车的优化匹配；

进行车厢结构、锁门机构、取力器及传动系统、举升机构、举升液压系统、车厢与底盘连接结构等的设计与校核；绘制设计车辆的总图和上述部分的结构装配图、零件图。

三、设计完成后应提交的成果

　　1、设计完整的整体装配图，零、部件图，折合 A0图纸至少3.5张；

　　2、设计计算说明书：1.5～2.0万字；

　　3、相关设计资料应齐全。

四、设计进度安排

　　（1）第1周：领取任务、资料收集，进行调研；

　　（2）第2周：继续调研，整理开题报告制定方案；

　　（3）第3周：撰写开题报告，开题答辩、设计任务、总体方案草图设计与计算；

（4）第4周：总体设计方案草图审核与修改；

（5）第5-10周：完成图纸各总成、所有零件图的设计、计算与校核；

（6）第11-12周：总图的修订、部件修正、校核、完成计算、修订说明书；

（7）第13周：毕业设计（论文）修改、完善；

（8）第14周：毕业设计（论文）审核、预审；

（9）第15周：毕业设计（论文）修改、完善；

（10）第16周：毕业设计（论文）审核、预审；

　　（11）第17周：毕业设计（论文）答辩准备及答辩。

参考文献

[1]徐达，蒋崇贤.专用汽车结构与设计[M].北京理工大学出版社，1998.

[2]徐乃镗.自卸汽车举升机构设计[J].中环动力重型汽车有限公司.2007.

[3]余志生.汽车理论[M].北京：机械工业出版社，2000.

[4]卞学良.专用汽车结构与设计[M].机械工业出版社，2008.1

[5]张万民，高杰，李发奎，郭庆杰，刘云章.自卸汽车车厢设计要点[J].重型汽车.1998,(4)：10-11.

[6]熊建国.大型运输车辆底盘构造与维修[M].人民交通出版社，2005.11

[7]刘敏杰，刘聚德.几种举升机构的结构与性能分析[J].专用汽车.1999, 2

[8]刘聚德.几种举升机构的结构与性能分析[J].青岛建筑工程学院.1999.1

[9]唐桂云.自卸车连杆放大式举升机构设计[J].专用汽车.1995, (4)：27-31.

[10]张海鹰.3201Z型自卸车举升机构设计及力学分析[J].北京市政中燕工程机械制造有限公司.2003.10

[11]余仁义，梁涛.自卸汽车倾卸机构的设计[J].专用汽车.2003,（2）：20-21.

[12]齐晓杰.汽车液压与气压传动[M].机械工业出版社，2006.8

[13]杨耀东，张文明，董翠艳.自卸汽车液压系统设计[J].矿山机械.2003,(8)

[14]周士昌.液压系统设计[M].机械工业出版社，2005.10

[15]明平顺.汽车运输专用车辆[M].人民交通出版社，2006.12

[16]李壮云.液压元件与系统[M].北京：机械工业出版社，2005.

[17]汽车工程手册编辑委员会.汽车工程手册[M].北京：人民交通出版社，2001.

[18]姚贵升.汽车金属材料应用手册[M].北京：北京理工大学出版社，2000.

[19]陈家瑞.汽车构造[M].北京：机械工业出版社，2005.

[20]王望予.汽车设计[M].北京：机械工业出版社，2004.

[21]张金柱，韩玉敏，石美玉.汽车工程专用英语[M].北京：化学工业出版社，2005.

[22]Prince Arthas. The Design of Dump Trucks[R].Germany：BMW Co.Ltd，2004：67-89.

[23]Wei xiuling .Aerodynamic Characteristics about Mining Dump Truck and the Improvement of Head Shape.2008.6：713-718.

内容简介：: 汽车与交通工程学院毕业设计（论文）题目申报表指导教师信息编码题目编码题目东风尖头140自卸汽车改装设计类型B主要内容：设计一辆用于装卸沙土，载重质量为5t的自卸汽车。主要技术指标、要求或生产纲领：外型尺寸：650024602600(mm)；货厢尺寸： 31002250750(mm)；总质量: 9750(kg)；额定质量：4300(kg)；整备质量： 5255(kg)；最高车速：85(km/h)；发动机功率： 99(kw)；采用后卸方式,液压T型连杆举升货箱，环保顶盖、三开门货厢。设计主要内容及分析、校核：1、选择二类汽车底盘，进行发动机、离合器、变速箱、传动轴、驱动桥以及车轮的选型和校核；2、根据所选总成进行汽车动力性、经济性、稳定性校核，实现整车的优化匹配；3、进行车厢结构、锁门机构、取力器及传动系统、举升机构、举升液压系统、车厢与底盘连接结构等的设计与校核；4、绘制设计车辆的总图和上述部分的结构装配图、零件图。使用的仪器、工具、软件及场地条件：1、计算机一台，设计软件；2、现场考察、实测分析。预期成果及表现形式：1、绘制设计车辆的总图和上述部分的结构装配图、零件图；2、完成设计计算说明书至少1.5万字。3、争取良好以上成绩的学生，应对车厢、举升等关键件进行有限元分析。确定参考文献3篇（非教材、手册，近五年，设计类至少要有一份相近结构参考图）：1、卞学良主编专用汽车结构与设计，机械工业出版社，2008.1版；2、王国权、龚国庆编汽车设计课程设计指导书，机械工业出版社，2010.3版；3、参考网址：/zixieche/Products2.html系部意见：学术委员会意见：注：1.题目类型：A论文、B设计、C规划、D软件编制、E其它；2.交题目申报表时请将参考文献与结构参考图附后；3.指导教师信息编码与题目编码由系部主任填写。东风尖头140自卸车车型一主要技术型号参数介绍东风尖头自卸汽车主要技术参数产品名称：东风尖头自卸汽车外型尺寸：650024602600(mm)底盘型号：EQ3092FJ货厢尺寸：31002250750(mm)总质量：9750(kg)接近/离去角：34/33 ()额定质量：4300(kg)前悬/后悬：1065/1485(mm)整备质量：5255(kg)最高车速：85(km/h)发动机：EQ6100-1排量：5420 (ml)功率：99 (kw)生产厂家：东风汽车有限公司商用车发动机厂排放标准：GB14762-2002第二阶段轴数：2前轮距：1810(mm)轴距：3950(mm)后轮距：1800(mm)轮胎数：6轮胎规格：9.00-20燃料种类：汽油弹簧片数：9/11+8轴荷：驾驶室乘人数3整车备注：多方位图：欢迎您来我厂实地考察生产实力及产品工艺及业务洽谈,湖北程力专用汽车会为您提供最优质的服务,如需更多更详细的自卸车|翻斗车参数资料请与我们取得联系,热线：15897600678。SY-025-BY-2 毕业设计（论文）任务书学生姓名赵笑男系部汽车与交通工程学院专业、班级车辆工程B07-4班指导教师姓名齐晓杰职称教授从事专业车辆工程是否外聘否题目名称东风尖头140自卸汽车改装设计一、设计目的、意义全面训练资料查询能力和专业知识综合运用能力，综合训练独立设计能力和工程设计软件的应用能力，提高独立工作能力和素质。由于自卸汽车的发展和国内购买能力的提高，东风尖头140自卸车的改装设计可以全面训练学生查询相关资料的能力和专业知识的综合运用能力，总体训练独立设计的能力和工程设计软件的应用能力，提高独立工作的能力和素质。对东风尖头140自卸车的改装还可缩短自卸汽车举升机构的研发周期, 降低产品的研发成本,满足市场需求，也是对现有自卸车的改进，提高了工作效率，并为以后进一步的结构优化设计、制造及运动分析奠定了基础。因此，本课题设计研究内容对于全面提高学生工程设计能力和素质，研究自卸汽车改装设计等问题具有重要的显示意义和良好的实用意义。二、设计内容、技术要求（研究方法）研究的基本内容主要技术指标、要求或生产纲领：外型尺寸：650024602600(mm)；货厢尺寸： 31002250750(mm)；总质量: 9750(kg)；额定质量：4300(kg)；整备质量： 5255(kg)；最高车速：85(km/h)；发动机功率： 99(kw)；设计主要内容及分析、校核：1、选择二类汽车底盘，进行发动机、离合器、变速箱、传动轴、驱动桥以及车轮的选型和校核；2、根据所选总成进行汽车动力性、经济性、稳定性校核，实现整车的优化匹配；3、进行车厢结构、锁门机构、取力器及传动系统、举升机构、举升液压系统、车厢与底盘连接结构等的设计与校核；绘制设计车辆的总图和上述部分的结构装配图、零件图。三、设计完成后应提交的成果1、设计完整的整体装配图，零、部件图，折合 A0图纸至少3.5张；2、设计计算说明书：1.52.0万字；3、相关设计资料应齐全。四、设计进度安排（1）第1周：领取任务、资料收集，进行调研；（2）第2周：继续调研，整理开题报告制定方案；（3）第3周：撰写开题报告，开题答辩、设计任务、总体方案草图设计与计算；（4）第4周：总体设计方案草图审核与修改；（5）第5-10周：完成图纸各总成、所有零件图的设计、计算与校核；（6）第11-12周：总图的修订、部件修正、校核、完成计算、修订说明书；（7）第13周：毕业设计（论文）修改、完善；（8）第14周：毕业设计（论文）审核、预审；（9）第15周：毕业设计（论文）修改、完善；（10）第16周：毕业设计（论文）审核、预审；（11）第17周：毕业设计（论文）答辩准备及答辩。五、主要参考资料1陈家瑞.汽车构造（上.下册）M.北京：人民交通出版社，1994.2余志生.汽车理论M.北京：机械工业出版社，2000.3王望予.汽车设计（第四版）M.北京:机械工业出版社，2004.4刘惟信.汽车设计M.北京:清华大学出版社，2001.5卞学良.专用汽车结构与设计.机械工业出版社，2008.1版.6王国权、龚国.汽车设计课程设计指导书.机械工业出版社，2010.3版.7参考网址：/zixieche/Products2.html 六、备注指导教师签字：年月日教研室主任签字：年月日SY-025-BY-4毕业设计（论文）指导记录日期2011.3.1地点办公室指导方式指导记录（指导内容、存在问题及解决思路）今天老师给了我们任务书，并且给我们讲解了设计的主要任务，让我们对此次设计有了一定的了解。学生（记录人）签名：赵笑男指导教师签名：日期2011.3.3地点办公室指导方式指导记录（指导内容、存在问题及解决思路）老师对我们详细讲解了设计的任务，预期要达到的目标，及成果，对我们进行了鼓励，非常感谢老师！学生（记录人）签名：赵笑男指导教师签名：日期2011.3.8地点办公室指导方式指导记录（指导内容、存在问题及解决思路）今天老师下达任务，要求我们进行调研，对整车的结构要进行了解，研究透彻，为下面的设计做好准备。学生（记录人）签名：赵笑男指导教师签名：SY-025-BY-4毕业设计（论文）指导记录日期2011.3.10地点办公室指导方式指导记录（指导内容、存在问题及解决思路）今天老师给我们讲解了整体的技术路线并仔细说明了技术路线的重要性。学生（记录人）签名：赵笑男指导教师签名：日期2011.3.15地点办公室指导方式指导记录（指导内容、存在问题及解决思路）根据老师要求，进行调研，对基本的材料和机械结构有了一定的了解。学生（记录人）签名：赵笑男指导教师签名：日期2011.3.17地点办公室指导方式指导记录（指导内容、存在问题及解决思路）做出总体布置图，老师对其中的结构给予了肯定，并帮助把细节处的调节机构进行了优化，谢谢老师！学生（记录人）签名：赵笑男指导教师签名：SY-025-BY-4毕业设计（论文）指导记录日期2011.3.22地点办公室指导方式指导记录（指导内容、存在问题及解决思路）做出了自卸车的基本结构，老师对其中不协调的部分进行了指导，并要求画出CAD总装图。学生（记录人）签名：赵笑男指导教师签名：日期2011.3.24地点办公室指导方式指导记录（指导内容、存在问题及解决思路）今天齐老师对总装图结构进行了指导，增添了举升机构，这样更有利于今后调整，方便性和实用性更好了。学生（记录人）签名：赵笑男指导教师签名：日期2011.3.29地点办公室指导方式指导记录（指导内容、存在问题及解决思路）今天老师对装配图进行了指导，并指导我们进行修改。学生（记录人）签名：赵笑男指导教师签名：SY-025-BY-4毕业设计（论文）指导记录日期2011.3.31地点办公室指导方式指导记录（指导内容、存在问题及解决思路）进行完中期答辩，结果还可以，老师把下面要进行的任务对我进行了详细的讲解，下面要对零部件及有关机构进行设计。学生（记录人）签名：赵笑男指导教师签名：日期2011.4.5地点办公室指导方式指导记录（指导内容、存在问题及解决思路）总图基本完成，说明书欠缺很多，车厢图草图画完，老师把图纸的错误一一指出，并对说明书不全的问题进行了批评，限期整改。感谢老师的良苦用心！学生（记录人）签名：赵笑男指导教师签名：日期2011.4.7地点办公室指导方式指导记录（指导内容、存在问题及解决思路）对车厢进行了修改，运用自动锁止装置。老师给予了肯定，并详细的讲解了工作原理及有关结构的优化。谢谢老师！学生（记录人）签名：赵笑男指导教师签名：SY-025-BY-4毕业设计（论文）指导记录日期2011.4.12地点办公室指导方式指导记录（指导内容、存在问题及解决思路）总图基本完成，进行了举升机构的设计，老师对举升机构进行了指正，标注有的地方标错了，回去继续修改。学生（记录人）签名：赵笑男指导教师签名：日期2011.4.14地点办公室指导方式指导记录（指导内容、存在问题及解决思路）对举升机构进行了修改，老师对其中的错误进行了指导，总图基本完善，说明书仍需修改。学生（记录人）签名：赵笑男指导教师签名：日期2011.4.19地点办公室指导方式指导记录（指导内容、存在问题及解决思路）齐老师检查了所完成的副车架，对图纸不完善的地方和说明书中的错误做出了指导，图纸标注等部分仍需修改。学生（记录人）签名：赵笑男指导教师签名：SY-025-BY-4毕业设计（论文）指导记录日期2011.4.21地点办公室指导方式指导记录（指导内容、存在问题及解决思路）今天老师把副车架的错处一一进行了指出，错误很多，限期整改。学生（记录人）签名：赵笑男指导教师签名：日期2011.4.26地点办公室指导方式指导记录（指导内容、存在问题及解决思路）今天老师对所改正的副车架又进一步作了修改，图纸完善了很多。学生（记录人）签名：赵笑男指导教师签名：日期2011.4.28地点办公室指导方式指导记录（指导内容、存在问题及解决思路）今天老师老师检查了液压系统图，错误处都悉心指导，谢谢老师。学生（记录人）签名：赵笑男指导教师签名：SY-025-BY-4毕业设计（论文）指导记录日期2011.5.3地点办公室指导方式指导记录（指导内容、存在问题及解决思路）今天老师对改正后的液压系统图又进一步作了修改，感谢老师的孜孜不倦。学生（记录人）签名：赵笑男指导教师签名：日期2011.5.5地点办公室指导方式指导记录（指导内容、存在问题及解决思路）今天老师对我们详细讲解了剩下的设计的任务，连接处的要求。学生（记录人）签名：赵笑男指导教师签名：日期2011.5.10地点办公室指导方式指导记录（指导内容、存在问题及解决思路）今天老师检查了液压缸铰支座的图纸，对图中的错误做了一一指导。学生（记录人）签名：赵笑男指导教师签名：SY-025-BY-4毕业设计（论文）指导记录日期2011.5.12地点办公室指导方式指导记录（指导内容、存在问题及解决思路）今天老师检查了改过后的液压缸铰支座，使其更加的完善。学生（记录人）签名：赵笑男指导教师签名：日期2011.5.17地点办公室指导方式指导记录（指导内容、存在问题及解决思路）老师对我们详细讲解了设计的任务，预期要达到的目标，及成果，对我们进行了鼓励，非常感谢老师！学生（记录人）签名：赵笑男指导教师签名：日期2011.5.19地点办公室指导方式指导记录（指导内容、存在问题及解决思路）今天老师检查了后厢板图，对其中画的错误及不仔细处进行了指导。学生（记录人）签名：赵笑男指导教师签名：SY-025-BY-4毕业设计（论文）指导记录日期2011.5.24地点办公室指导方式指导记录（指导内容、存在问题及解决思路）今天老师对后厢板挂锁进行了非常详细的指导，详细说明了它的工作原理及运动规律，谢谢老师。学生（记录人）签名：赵笑男指导教师签名：日期2011.5.26地点办公室指导方式指导记录（指导内容、存在问题及解决思路）老师对我们详细讲解了剩下的任务，最后要达到的目标，及成果，对我们进行了鼓励，非常感谢老师！学生（记录人）签名：赵笑男指导教师签名：日期2011.5.31地点办公室指导方式指导记录（指导内容、存在问题及解决思路）今天老师对说明书进行了非常仔细的检查，每一页都仔细检查，细心挑错。老师您辛苦了。学生（记录人）签名：赵笑男指导教师签名：SY-025-BY-4毕业设计（论文）指导记录日期2011.6.2地点办公室指导方式指导记录（指导内容、存在问题及解决思路）今天老师给我们的所有图纸都进行了检查，每一个细节处都相当仔细，谢谢老师。学生（记录人）签名：赵笑男指导教师签名：日期2011.6.7地点办公室指导方式指导记录（指导内容、存在问题及解决思路）今天老师对我们的说明书进行了仔细的检查，每一个字，每一处标点都仔细查看，老师辛苦了。学生（记录人）签名：赵笑男指导教师签名：日期2011.6.9地点办公室指导方式指导记录（指导内容、存在问题及解决思路）今天老师对所有同学的所有材料一一查看，中午饭都没来得及吃，谢谢老师。学生（记录人）签名：赵笑男指导教师签名：SY-025-BY-4毕业设计（论文）指导记录日期2011.6.14地点办公室指导方式指导记录（指导内容、存在问题及解决思路）今天老师对修改后的材料进行了分析和检查，谢谢老师。学生（记录人）签名：赵笑男指导教师签名：日期2011.6.16地点办公室指导方式指导记录（指导内容、存在问题及解决思路）老师对答辩中可能遇到的问题及需要注意的重点进行了细心讲解，谢谢老师。学生（记录人）签名：赵笑男指导教师签名：SY-025-BY-5毕业设计（论文）中期检查表填表日期2011年月日迄今已进行周剩余周学生姓名赵笑男院系汽车与交通工程学院专业、班级车辆B07-4指导教师姓名齐晓杰职称教授从事专业车辆工程是否外聘是否题目名称东风尖头140自卸汽车改装设计指导教师填写毕业设计（论文）工作进度已完成主要内容待完成主要内容1.领取任务、收集资料、进行调研2.整理开题报告制定改进方案3.撰写开题报告、开题答辩、设计4.总体方案草图的设计与制定测量绘制底盘、举升结构图5.总体方案草图设计与修改6.完成图纸各总成、所有零件图的设计计算与校核1.总图的修订、部件图修订、校核、完成计算、修灯说明书.2. 毕业设计（论文）修改、完善3. 毕业设计（论文）答辩准备及答辩存在问题及努力方向总图的修订、部件图修订、校核、完成计算、修灯说明书。学生签字：指导教师意见指导教师签字：年月日教研室意见教研室主任签字：年月日毕业设计（论文）开题报告设计（论文）题目: 东风尖头140自卸汽车改装设计院系名称: 汽车与交通工程学院专业班级: 车辆工程07-4班学生姓名: 导师姓名: 开题时间: 2011年2月28日指导委员会审查意见：签字：年月日开题报告撰写要求一、“开题报告”参考提纲1. 课题研究目的和意义；2. 文献综述（课题研究现状及分析）；3. 基本内容、拟解决的主要问题；4. 技术路线或研究方法；5. 进度安排；6. 主要参考文献。二、“开题报告”撰写规范请参照黑龙江工程学院本科生毕业设计说明书及毕业论文撰写规范要求。字数应在4000字以上，文字要精练通顺，条理分明，文字图表要工整清楚。毕业设计（论文）开题报告学生姓名赵笑男系部汽车与交通工程学院专业、班级车辆工程07-4班指导教师姓名齐晓杰职称教授从事专业车辆工程是否外聘是否题目名称东风尖头140自卸汽车改装设计一、课题研究现状、选题目的和意义1.研究现状自卸汽车又称翻斗车（tipper,dump car）,它是依靠自身动力驱动液压举升机构，使货箱具有自动倾卸货物的能力和复位功能的一种重要专用汽车。自卸车在土木工程中，常用挖掘机、装载机、带式输送机等联合作业，构成装、运、卸生产线，进行土方，沙石、松散物料的装载运输。由于自卸车的装载车厢能自动倾翻一定角度卸料，大大节省卸料时间和劳动力，缩短运输周期，提高生产效率、降低运输成本，并标明装载，是常用的运输机械。自卸汽车自20世纪初出现以来，不断发展，日趋完善，已成为当今货物运输的主要车辆之一。自卸汽车需求快速增长，销量超过载货汽车上升到第一位。主要原因是固定资产投资强劲增长，巨大的投资规模奠定了自卸车市场需求基础；自卸汽车品种增加，不仅适应和满足施工需求，同时向运输市场发展；自卸汽车保持较快发展，已成为公路运输的主力车型。随着国内基础设施建设需要不断增加，自卸车产量近年来一直保持较高产销量，在专用车综合产量中保持领先位置，但在种类、型式、材料运用方面与国外还有一定的差距。2、选题目的由于自卸汽车的发展和国内购买能力的提高，自卸车已经不是传统意义上什么活都可以干的万能的自卸车。从设计角度讲也是按不同的货物、不同工况、不同地区开发不同的新产品。东风尖头140自卸车的改装设计可以全面训练学生查询相关资料的能力和专业知识的综合运用能力，总体训练独立设计的能力和工程设计软件的应用能力，提高独立工作的能力和素质。运用CAD软件建立东风尖头140自卸汽车的总装图及其零部件图,为相关知识的积累做全面的应用，为今后走上工作岗位打下坚实的基础。对东风尖头140自卸车的改装还可缩短自卸汽车举升机构的研发周期, 降低产品的研发成本,满足市场需求，也是对现有自卸车的改进，提高了工作效率，并为以后进一步的结构优化设计、制造及运动分析奠定了基础。3. 选题的意义自卸汽车广泛服务于国民经济的各个领域，各行各业都需要适于本行业特点、满足本行业。为了进一步促使国民经济的增长，随着西部大开发，能源开发以及振兴东北老工业基地等战略的实施，同时伴随着奥运工程、世博会工程等大项目的付诸实施，市场对自卸车的需求将有大量增加，所占比例也将进一步增大，虽然近几年来各地基础设施建设力度加大，使得工程用自卸车得到了快速发展，但绝大数自卸车还是采用机构式举重方式来卸货，而国际上采用前举式自卸方式的自卸车在市场上更受用户的欢迎。近几十年来自卸汽车在国内外获得迅速的发展与普及，它最大的优点是实现了卸货的机械化，从而提高卸货效率。自卸车的研究和设计不仅减轻工人劳动强度，更方便用户，可以为社会提供更多的适用型车辆，可以为企业开发新产品，实现进一步的产品增值，更实现品牌的经济价值，还可以促进国家的经济建设速度，关系到国家重点建设项目的建设和发展。同时在自卸车研究和生产过程中，也带动了钢铁，化工等其它很多行业，又提供了大量的工作岗位，减轻了就业压力，满足了日益增长的运输市场需求。在经济上，它会给个人带来更广阔的发展空间，它也会给生产企业带来更好的生产效益，还可以增加国内生产总值。在社会上，它给社会提供了适用的车辆，满足了社会需求，给人类带来了更多的便利。因此，自卸车的改装对现有自卸车辆的发展是很有必要的。二、设计（论文）的基本内容、拟解决的主要问题1.基本内容（1）研究目的意义、技术现状、存在问题及发展趋势（2）选择二类汽车底盘，进行发动机、离合器、变速箱、传动轴、驱动桥以及车轮的选型和校核；（3）根据所选总成进行汽车动力性、经济性、稳定性校核，实现整车的优化匹配； (4) 进行车厢结构、锁门机构、取力器及传动系统、举升机构、举升液压系统、车厢与底盘连接结构等的设计与校核；（5）绘制设计车辆的总图和上述部分的结构装配图、零件图。2. 拟解决的主要问题（1）传动系统设计（2）液压系统设计（3）举升机构的设计分析与校核；（4）车厢与底盘连接结构等的设计与校核；（5）检验设计方案是否合理，结构是否符合设计、加工、工艺、装配及使用条件的要求。三、技术路线 CAD绘制完成设计总图连接结构设计举升系统设计液压系统设计传动系统设计整车改装设计确定总体设计方案调阅并查阅相关资料计算与校核 N 绘制零件图完成毕业设计和说明书 Y四、进度安排（1）领取任务、资料收集，进行调研第一周（2）继续调研，整理开题报告制定方案、技术路线第二周（3）撰写开题报告，开题答辩、设计任务、总体方案草图设计与计算第三周（4）总体设计方案草图审核与修改第四周（5）完成图纸各总成、所有零件图的设计、计算与校核第五到十周（6）总图的修订、部件修正、校核、完成计算、修订说明书第十一十二周（7）整理修订审核毕业设计（论文）第十三周（8）准备预答辩第十四周（9）毕业设计（论文）修改、完善第十五周（10）毕业设计（论文）审核、预审第十六周（11）毕业设计（论文）答辩准备及答辩第十七周五、参考文献 1卞学良.专用汽车结构与设计，机械工业出版社，2008.1版； 2杨耀东.张文明,董翠艳.自卸汽车液压系统设计J.矿山机械,2003.83余仁义.梁涛.自卸汽车倾卸机构的设计J.专用汽车,2003.24明平顺.汽车运输专用车辆M. 北京：人民交通出版社，2006.125李芝.液压传动M. 北京：机械工业出版社,2001.106尹雄武.轻型自卸车举升机构的优化设计J , 专用汽车,2003.57鲍际辉.自卸车举升机构设计计算J , 专用汽车,2000.18刘伟.轻型自卸车举升机构的设计, 陕西汽车,2001. 29徐达.蒋崇贤.专用汽车结构与设计M .北京: 北京理工大学出版社, 1998. 10王国权、龚国庆编汽车设计课程设计指导书，机械工业出版社，2010.3版； 11高健. 机械优化设计基础M.北京: 科学出版社, 2000. 12蒋崇贤.专用汽车设计M .武汉:武汉工业大学出版社,2002.13郑文纬, 吴克坚机械原理M.北京:高等教育出版社, 1997. 14张海鹰.3201z自卸车举升机构设计与力学分析J.北京：北京市政中燕工程机械制造公司，2004.1009-7767. 15孙旭，陈无畏.自卸举升机构的仿真设计J.合肥工业大学，机械与汽车工程学院 ,宣城职业技术学院，2007.08-0041-03. 16李辉.pro/e骨架模型功能在自卸车设计的应用J.湖北：东风汽车公司重型车厂专用汽车研究所，2004.1004-0226. 17工程中的有限元方法(第3版)M机械工业出版社，2004. 18 Zhang Miao1, Cheng Yang2 .Tour Level Mode Choice Analysis of Madison Area in Wisconsin. 2008.1014-1102. 19 ZHENG Heyue,LIU Di.Premium small car demand, not rising in China.2007.1002-091820 Chen Hongfeng1, Xiao Pu1, Feng Xiangzhao2, Li Fen3. Public Attitudes Towards Policy Instruments for Congestion Mitigation in Shangha.1999.671-689.六、备注指导教师意见：签字：年月日黑龙江工程学院本科生毕业设计目录第1章绪论11.1 课题的提出11.2 课题来源及研究意义31.3 自卸汽车国内外研究概况及发展趋势41.4 研究的内容7第2章整车参数的确定及校核92.1二类底盘的选择及校核92.1.1 整车尺寸参数的确定102.1.2总体布局的设计122.1.3取力器布置方案的选定122.1.4整车性能分析16 2.2本章小结.24第3章液压举升机构的设计253.1 液压举升机构时应满足的性能253.2 举升系统性能主要评价参数263.3 液压举升机构方案的确定273.3.1 液压举升机构简述273.3.2 液压举升机构方案的选择303.4 举升机构几何尺寸的确定303.4.1 举升机构安装位置的设计313.4.2三角臂的设计323.4.3 拉杆长度的设计计算333.5力学计算与校核333.5.1 机构的坐标计算333.5.2 机构受力分析353.5.3 拉杆截面尺寸的确定363.6 本章小结37第4章液压系统的计算384.1液压油缸性能参数计算384.2 液压泵性能参数计算384.3油箱容积与油管内径计算404.4系统压力校核414.5车厢升降时间的校核414.6液压分配阀424.7操纵方式的选择444.8液压系统原理及液压系统结构布置444.9本章小结45第5章副车架与车厢及其附件的设计465.1 选用的底盘主车架的主要尺寸465.2副车架的结构设计465.2.1副车架的外形465.2.2副车架的选材465.2.3 副车架的截面形状475.2.4 加强板的布置485.2.5 副车架的前端形状及安装位置485.2.6 纵梁与横梁的连接设计505.3 副车架与主车架的连接设计515.4副车架尺寸的确定525.5副车架的强度刚度弯曲适应性校核525.6车厢形式的选择585.7车厢的选材595.8车厢的设计规范及尺寸确定605.9车厢后拦板开合机构设计与分析615.10本章小结62结论63参考文献64致谢65 第1章绪论1.1 课题的提出自卸汽车又称翻斗车（tipper,dump car）,它是依靠自身动力驱动液压举升机构，使货箱具有自动倾卸货物的能力和复位功能的一种重要专用汽车。自卸汽车主要运输砂、石、土、垃圾、建材、煤炭、矿石、粮食、化肥和农产品等散装货物。它具有以下多种分类方式:1、按用途分类：公路运输的普通自卸车；非公路运输的重型自卸车，主要用于矿区装卸作业与大中型土建工程。2、按最大总质量级别分类：轻型自卸车（1.8-6吨）；中型自卸车（6吨-14吨）；重型自卸车（大于14吨）。3、按传动类型分类：机械传动、液力机械传动和电力传动三种类型。4、按卸货方式分类：有后倾式、侧倾卸式、三面卸式，以及货厢升高后倾式等多种形式。其中以后倾式应用最广。5、按倾卸机构分类：直推式与连杆举升式自卸车。直推式又可细分为前置式、后置式等。连杆式又可细分为液压缸前推连杆式、液压缸后推连杆式。6、按车厢结构分类：一面开启式、三面开启式与无后栏板式。自卸车在土木工程中，常与挖掘机、装载机、带式输送机等联合作业，构成装、运、卸生产线，进行土方，沙石、松散物料的装载运输。由于自卸车的装载车厢能自动倾翻一定角度卸料，大大节省卸料时间和劳动力，缩短运输周期，提高生产效率、降低运输成本，并标明装载，是常用的运输机械。自卸汽车自20世纪初出现以来，不断发展，日趋完善，已成为当今货物运输的主要车辆之一。自卸汽车需求快速增长，销量超过载货汽车上升到第一位。主要原因是固定资产投资强劲增长，巨大的投资规模奠定了自卸车市场需求基础；自卸汽车品种增加，不仅适应和满足施工需求，同时向运输市场发展；自卸汽车保持较快发展，已成为公路运输的主力车型。随着国内基础设施建设需要不断增加，自卸汽车产量近年来一直保持较高产销量，在专用车综合产量中保持领先位置，但在种类、型式、材料运用方面与国外还有一定的差距。中型自卸车是随着我国农村经济的不断发展，上世纪80年代末发展起来的自卸运输车辆，其最大总重量在6t-14t之间。国家和地方均出台专门的法规对商用车尺寸、排放、车速等各方面性能进行规范，从而促进了中型自卸车的健康发展。自2001年11月10日起，中国正式成为WTO成员国，国内市场逐渐开放。同时，我国亦确立了以扩大内需为主的经济政策，实施西部大开发战略，加大对基建项目的投资力度，农林牧渔、采矿、水利、军工、环保、商业运输、交通、通讯、金融、机场、电力、城市建设和石油开采等行业均快速发展，使各种类型的专用车需求量大增。在广大城乡的沙场、矿山、工地及般的十木工程等的运输作业中型自卸车以其灵活机动、价格低廉的优点得到了广泛的应用。倾卸装置是自卸汽车的主要结构部分。其主要组成如下：普通自卸汽车机构组成图如下图1.1所示： 1-液压倾卸操纵装置；2-倾卸机构；3-液压油缸；4-拉杆；5-车厢； 6-后铰链支座；7-安全撑杆；8-油箱；9-油泵10-传动轴；11-取力器图1.1 普通自卸汽车结构组成在中型自卸车的设计当中，液压举升机构和车厢的设计一直处于重要的地位。这是因为液压举升机构是自卸车的重要工作系统，其设计方案的优劣直接影响着汽车的多个主要性能指标;对提高液压举升机构的设计质量和效率具有重要的意义。非公路运输自卸汽车主要应用于大型矿山、水利工地等场所，运输的货物通常是由与其配套的挖掘机械来完成装载的。这类汽车也称为矿用自卸汽车。这类自卸车辆在长度、宽度、高度以及轴荷等方面不受公路法规的限制，但同时它也只能在矿山、工地上使用，而不得用于公路运输。另一类是公路运输用的轻、中、重型（装载质量在210t）普通自卸汽车。这种自卸车主要承担着泥土、砂石、煤炭等松散货物的运输工作，它通常也是与装载机械配套使用的。随着中国经济的不断发展，东风尖头140自卸汽车成为了公路运输的重要设备。城市建筑的增加，运输道路的变化，铁路运输效率降低，曲率半径受到限制，爬坡能力低，很难适应短途运输的要求，从而为中型自卸车的发展提供了机遇。其中东风尖头140自卸汽车更是应用广泛。东风尖头140自卸汽车随着城市建筑规模的扩大，装载质量的增大，多数自卸汽车经常是满载连续行驶，又需要连续制动，发动机和传动系统满负荷运行时间长，因此东风尖头140自卸汽车的使用可靠性要求很高，这也是其售价适中，销售量很高的原因。1.2 课题来源及研究意义当今汽车工业面临的主要挑战是买方市场的形成和产品更新换代速度的日益加快。汽车产品开发的一个主要手段就是变型设计，即以现有产品为基础，保持其基本结构和功能不变，对其局部结构、尺寸或配置进行一定范围内的变动和调整，以此快速形成适应市场需求的新产品。自卸汽车是以发动机为动力，经过变速器的取力机构和液压倾卸装置，进行车厢自动倾卸，从而实现自动卸货的一种车辆。因其短途卸载方便，动力性、机动性均较好，与装载机，带式输送机，吊车等其它吊装机具配合使生产效率明显提高，被广泛应用于建设工地、矿山、港口、码头等，用来搬运岩石，废土，煤，沙子等物资。当今汽车工业面临的主要挑战是买方市场的形成和产品更新换代速度的日益加快。汽车产品开发的一个主要手段就是变型设计，即以现有产品为基础，保持其基本结构和功能不变，对其局部结构、尺寸或配置进行一定范围内的变动和调整，以此快速形成适应市场需求的新产品。东风尖头140自卸汽车是一种专用汽车，技术要求适中，社会需求量高。过去很长一段时间，国内卸汽车生产厂家主要靠引进国外车型，通过仿制和部分改造开发自己的新车型。随着设计水平和生产能力逐渐提高，部分自卸汽车生产厂家开始与高校等科研机构合作，开发具有自主知识产权的自卸汽车。如北京首钢重型汽车制造厂与北京科技大学合作，开发的SGA3550型矿用自卸汽车。在 SGA3550型自卸汽车样机装配过程中，发现了一些设计上的失误，造成部分零件的返工，延长了样机制作时间。可见，有必要采用新的设计方法，如国外部分自卸汽车生产厂家采用的虚拟样机技术，保证整车一次装配成功，减少甚至避免零件的返工，缩短新车型的研制时间，降低研制成本，提高整车性能。自卸汽车液压系统是自卸汽车重要组成部分，液压系统性能好坏直接影响整车的工作性能和可靠性。本课题在满足设计要求下，对东风尖头140自卸车的车厢和举升机构进行合理的选择和设计，并为进一步研究整车的计算机辅助设计提供经验，进而提高自卸汽车产品的设计质量和设计效率。同时，也希望能为推广虚拟样机等先进CAD技术的应用，以及为提高我国专用汽车的设计水平进行一些有益的探索。1.3 自卸汽车国内外研究概况及发展趋势我国专用车市场“蛋糕”将越做越大。去年以来，我国专用车市场取得较好的经营业绩，全国395家改装车企业改装汽车23.06万辆，销售23.05万辆。客车改装量最大，共改装103492万辆，占总量的44.88；载货汽车44870辆，占总量的19.46；自卸汽车27125辆，占总量的11.76；厢式、罐式等专用车销售40966辆，占总量的17.77。今年18月份，各类专用车销售均有较大增幅，乐观估计今年全年专用车产销将达30万辆。通过数字来看，去年一年销售专用车达23万辆，结合我国道路、经济等实际情况，应该说数量还是比较可观的。但是问题就在于395家改装企业才生产23万辆。可以看出，我国汽车改装企业和汽车制造一样，存在着规模小、技术落后、生产点过多等问题。从改装车生产分布地区来看，也存在较大不均衡性。江苏、河北、安徽、河南等8个省去年产量之和约占总产量的75，其他21个省仅占总产量的25。地域的不均衡性也显示出专用车市场前景看好。目前，我国改装车市场最大销售量约25万辆左右，改装量最大的除了客车外，主要有厢式车、罐式车、自卸车等主要车型。但是总体来看，这些专用车均存在技术附加值低、工艺较落后等问题。从品种来看，我国改装车品种较少，仅有400多个品种。那么，未来改装车市场到底是什么市场呢？肯定地说，应该向多品种、高、精、尖方向发展。这种发展方向除了我国公路条件改善外，还和我国公路货物运输市场息息相关。目前，我国公路货运市场的主体依然是以个体户为主，公路货运甚至还谈不上物流管理，具有运输成本高、随意性大、服务没有保证等特点。随着我国加入世界贸易组织，这种格局将要逐步被打破。我国汽车工业保护期只有五年，但是公路货运市场却可以向外资开放。跨国物流公司正虎视眈眈盯着中国公路货运这块大市场。这场战斗谁是赢者，不言自明。集团化货运市场对卡车的个性化要求将越来越高，同时需求数量也将越来越大。可以毫不夸张地说，未来的卡车发展方向将是专用车。美国等发达国家专用车市场十分巨大，专用车具有品种多、技术含金量高等特点。就专用车品种而言，美国就有5000多个品种，甚至很多专用车已经被E化，装有电脑、卫星导航等系统。确切地说，我国专用车市场最终是向多品种、高精尖的方向发展。尤其是随着我国公路运输主体的逐渐变化，将加快产品结构的变化和技术的升级。我国自卸汽车生产始于上世纪60年代初，经过40多年的发展，尤其是在上世纪80年代以后通过技贸结合与合作生产方式，从国外引进若干先进的自卸汽车制造技术，并在此基础上形成以若干大型汽车制造厂为主体的机械传动式自卸汽车生产企业集团。当然除普通自卸汽车以外，专用自卸汽车的生产也得到了一定的发展，尤其是新世纪以来，随着我国社会经济和交通环境的改善，各行业对专用汽车尤其是工程系列专用汽车的需求越来越大。专用汽车将跟更加注重行业化、专用化、系列化1。国外自卸汽车生产始于上世纪30年代，比我国早30多年在其后70多年的发展过程中，其结构不断改进，整车性能已有很大提高。为提高自卸汽车的科技含量，追求高附加值，各国更是不断采用先进技术，其主要表现以下几个方面：全面提高自卸汽车内在质量和使用性能；在制造加工方面，自卸汽车朝着底盘生产专业化、零部件生产专业化、工艺专业化和辅助生产专业化方向发展；广泛采用计算机辅助设计，以提高设计的质量和缩短设计研制的周期；在材料配置上，将更多地采用高强度铝合金、不锈钢、工程塑料和聚合材料等。目前，自卸汽车以形成自己独特的结构与车型系列。目前, 各大自卸汽车生产企业生产的自卸车尾钩锁紧机构多数为拉杆式尾钩锁紧机构、链条式尾钩锁紧机构、液压手动控制式尾钩锁紧机构等, 这些机构各有特点, 在运输自卸车中被广泛使用。国内使用的自卸车车箱大部分使用16Mn制造而成。其特点是钢板厚, 车箱沉重, 截面一般呈方形, 边板和底板有很多的加强筋。16Mn的屈服强度较低, 硬度较小, 且冲击性能较差。这些特性决定了不适合用于制造轻量化的车箱。在欧美, 很多车箱都使用HARDOX耐磨钢板材料, 与传统的方形车箱有着很大的区别, 其特点是横截面呈U形或半弧形, 而且车箱边板和底板几乎没有使用加强筋。HARDOX是瑞典钢铁集团生产的一种耐磨钢板, 具有较高的屈服强度, 是16Mn的三倍以上, 并且具有较高的硬度和冲击韧性。在设计装载量相同的情况下, 用HARDOX钢板制造的车箱与16Mn用制造的车箱相比, 板材厚度更薄, 且不需要加强筋。据国外的一些厂家反馈, 车箱使用HARDOX钢板后, 重量能减少很多。作为专用车辆的东风尖头140自卸汽车，几十年来在国内获得迅速发展与普及，至今其保留量大约占专用汽车的25%，并且日趋完善，成为系列化多品种的产品。东风尖头140自卸汽车有两个比较显著的发展趋势：稳定化和智能化。对于自卸汽车，一般不专门作底盘设计，而是用具有相同装载质量的载货汽车底盘进行改装。因此，自卸汽车的设计主要是举升机构的设计，举升机构的设计质量是影响自卸汽车使用性能的关键因素。虽然举升机构是自卸汽车的关键部件，但是很多厂家在进行举升机构的设计时所采用的方法还比较落后，其主要方法是对于不同装载质量的自卸汽车举升机构，根据现有自卸汽车举升机构的大小，凭经验按照一定的比例加大或缩小相应构件的尺寸设计成的，这就是传统的经验类比法。采用这种设计方法，由于举升机构的复杂性以及机构铰点位置布置的复杂性等问题，所以在决定实际结构时往往取较大的安全系数，结果是材料的潜力不能充分发挥，产品性能也难以发挥。只能靠一次次的设计实验来改进，这样设计出的举升机构必然存在许多不合理的因素，影响自卸汽车举升性能的提高，也必然导致设计制造周期长，成本高。因此，要先获得良好工作性能的举升机构，就必须从根本上改进设计手段和方法，提高举升机构的设计质量。.电子计算机的发展为此提供了有利条件，以计算机为辅助手段的计算机辅助设计、优化设计软件及计算机图形学，使得自卸汽车举升机构的虚拟设计成为现实，这一设计上的巨大进步带来的经济效益是巨大的1。中型专用汽车在专用汽车中所占的比例继续上升，与此同时，中型专用汽车在汽车市场中所占份额也将继续提高，预计几年内将超过普通重型车所占的市场份额；专用车需求进一步向专业化高技术含量发展，专用车生产向柔性化、自动化方向发展，产品配套国际化、模块化；市场竞争更趋激烈，具有较强市场应变能力的企业将不断发展壮大，而应变能力较差的企业将逐步被市场所淘汰；我国专用汽车企业的劳动力优势与国外专用汽车企业的资金优势将逐步弱化，竞争力主要体现在企业的创新能力和市场应变能力；重型专用汽车产量集中度相对提高，逐步形成行业内的知名企业。随着计算机技术的发展和应用，50年代发展起来的以线性规划和非线性规划为主要内容的新的数学分支一数学规划被应用于解决工程设计问题，形成了工程设计的新理论和新方法，即工程优化设计理论与方法。特别从60年代以来，最优化技术发展迅速，而且得到了广泛的应用。在汽车工业发达的欧、美、日等国家，汽车优化设计理论和方法已应用于汽车诸多领域的很多环节，从汽车发动机、底盘、车身等主要总成的优化到整车动力传动系统的匹配，优化设计使他们的汽车工业保持了世界领先地位。 1.4 研究的内容专用汽车与普通汽车的区别主要是改装了具有专用功能的上装部分，能完成某些特殊的运输和作业功能。因此在设计上，除了要满足基本型汽车的性能要求外，还要满足专用功能的要求，这就形成了其自身特点，概括如下：1、专用汽车设计多选用定型的基本型汽车底盘进行改装设计这首先就需要了解国内外汽车产品，特别是货车产品的生产情况、底盘规格、供货渠道、销售价格及相关资料等。然后根据所设计的专用汽车的功能和性能指标要求，在功率匹配、动力输出、传动方式、外形尺寸、轴载质量、购置成本等方面进行分析比较，优选出一种基本型汽车底盘作为专用汽车改装设计的底盘。能否选到一种好的汽车底盘，是能否设计出一种好的专用汽车的前提。对于不能直接采用二类底盘或三类底盘进行改装的专用汽车，也应尽量选用定型的汽车总成和部件进行设计，以缩短产品的开发周期和提高产品的可靠性。2、专用汽车设计的主要工作是总体布置和专用工作装置匹配设计时既要保证专用功能满足其性能要求，也要考虑汽车底盘的基本性能不受到影响。在必要时，可适当降低汽车底盘的某些性能指标，以满足实现某些专用工作装置性能的要求。3、针对专用汽车品种多、批量少的生产持点专用汽车设计应考虑产品的系列化，以便根据不同用户的需要而能很快的进行产品变型。对专用汽车零部件的设计，应按“三化”的要求进行，最大限度地选用标难件，或选用已经定型产品的零部件，尽量减少自制件。4、对专用汽车自制件的设计，应遵循单件或小批量的生产持点工的可能性。5、对专用汽车工作装置中的某些核心部件和总成如各种水泵、油泵、气泵、空压机及各种阀等，要从专业生产厂家中优选。因专用汽车专项作业性能的好坏，主要决定干这些部件的性能和可靠性。6、在普通汽车底盘上改装的专用汽车，底盘受载情况可能与原设计不同，因此要对一些重要的总成结构件进行强度校核。7、专用汽车设计应满足有关机动车辆公路交通安全法规的要求 8、某些专用汽车可能会在很恶劣的环境下工作，其使用条件复杂，要了解和掌握国家及行业相应的规范和标准，使专用汽车有良好的适应性，工作可靠，是要设安全性装置。由于专用汽车种类繁多、结构复杂、使用面广、开发期短等待点，所以专用汽车设计人员既要具备汽车设计的知识相能力向时也要掌握专用汽车各种不同工作装置的原理与设计计算。此外专用汽车设计人员还需要对用户的要求，市场动态有充分的了解，这样设计的产品才能在性能上先进，在市场上适销对路，在使用上满足用户的要求。随着中型自卸车变得越来越重要，则有关它的设计领域也变得日益重要起来。它的总体设计程序与载货车基本相近。在此基础上拟定设计原则，协调使用、制造与经济三方面矛盾，处理好产品技术先进性与工艺继承性、零部件通用化程度以及生产成本的辩证关系，然后进入具体技术设计阶段。综上所述，专用汽车的设计有其自身的特点和要求，既要满足汽车设计的一般要求。同时又要获得好的专用性能。这就要求汽车和专用工作装置合理匹配，构成一个协调的整体，使汽车的基本性能和专用功能都得到充分发挥2。第2章整车参数的确定及校核2.1二类底盘的选择及校核目前，改装专用汽车选用的底盘主要是二类或三类汽车底盘，也有为某些专用汽车设计的专用底盘。汽车底盘的选择或设计专用底盘主要根据专用汽车的类型、用途、装载质量、使用条件、专用汽车的性能指标、专用设备或装置的外形尺寸、动力匹配等来决定。我国对于常规的厢式车、罐式车、自卸车等通常是采用二类汽车底盘改装设计。这是目前专用汽车设计中选用底盘型式最多的一种。所谓二类汽车底盘，即在基本型整车的基础上去掉货箱。在改装设计的总布置时，在没有货箱的汽车底盘上，加装所需的工作装置或特种车身。采用二类汽车底盘进行改装设计工作的重点是整车总体布置和工作装置设计。在设计时若严格控制了整车总质量、轴载质量分配、质心高度位置等，则基本上能保持原车型的主要性能。但是，还要对改装后的整车重新作出性能分析和计算。对客车、客货两用车、厢式货车等则通常采用三类汽车底盘改装设计。所谓三类汽车底盘，般是在基本型车的基础上，去掉货箱和驾驶室。近年来，我国乘用车发展很快，对乘用车使用性能的要求也在不断提高，再用原来的三类汽车底盘改装的客车已越来越不受欢迎。因此，各类专用客车底盘应运而生。这些专用客车底盘的基本特点是利用基本型总成，按客车性能要求更新进行整车布置，更新设计悬架系统。这种底盘不仅在质心位置、整车性能特别是平顺性方面有很大的变化，而且在传动系统和动力匹配、以及制动系统等总成方面也有较大的改装设计。目前在用普通汽车底盘作改装设计时。把更换了发动机的底盘，如将汽油发动机改换成柴油发动机亦当作三类底盘处理3。在专用汽车底盘或总成选型方面，一般应满足下述要求： 1)适用性对货运车用的总成应适应货运要求，保证货运安全无损；对乘用车用的总成应适于乘客的需要达到乘座安全舒适；对各种专用改装车的总成应适于专用汽车特殊功能的要求，并以此为主要目标进行改装选型设计。 2)可靠性所选用的各总成工作应可靠，出现故障的几率少，零部件要有足够的强度和寿命，且同一车型各总成零部件的寿命应趋于均衡 3)先进性所选用的底盘或总成。应使整车在动力性、经济性、制动性、操纵稳定性、行驶平顺性及通过性等基本性能指标和功能方面达到同类车型的先进水平。而且在专用性能上要满足国家或行业标准的要求。 4)方便性所选用的各总成要便于安装、检查、保养和维修。处理好结构紧凑与装配调试空间合理的矛盾。在选用专用汽车底盘时，除了上述因素外，还有以下两个很重要的方面：一是汽车底盘价格，它是专用汽车购置成本小很大约部分，一定要考虑到用户可以接受。这也涉及到专用汽车产品能否很快地占有市场、企业能否增加效益等问题。二是汽车底盘供货要有来源，要同生产汽车底盘的主机厂有明确的协议或合同，无论汽车底盘滞销或紧俏，一定要按时将底盘供货。综上所述，本文改装的自卸车选择EQ3092FJ底盘。2.1.1 整车尺寸参数的确定承担公路运输的普通自卸车通常是由同种货车变型设计而成。其总体设计程序与载货车相近。首先，进行一系列的市场调研和同类车型资料的收集分析，摸清产品主要技术经济指标，了解有关设计法规等。在此基础上拟定设计原则，协调使用、制造与经济三方矛盾，处理好产品技术先进性与工艺继承性、零部件通用化程度以及生产成本的辩证关系，然后进入具体技术设计阶段。在技术设计阶段，首先进行自卸车结构选型，确定举升机构类型与货厢结构形式，然后选择自卸车总布置主要参数。东风尖头140自卸汽车是选择EQ3092FJ型自卸车底盘，利用该车发动机动力驱动液压举升机构取力器-传动轴-液压泵-举升油缸，将车厢举升到一定角度卸货，并依靠车厢自重使其复位的专用汽车。该车最大装载质量为4.3t，是适用于公路运输的中型自卸汽车。倾卸机构采用油缸前推式举升机构。该自卸汽车主要由车厢、副梁、液压举升机构、液压系统等部件组成，主要技术参数见表2.1。表2.1整车参数汽车外形尺寸最大装载质量kg4300整备质量kg5255轴距mm3950轮距（前后）mm18101800前悬 mm1065后悬 mm1485接近角离去角货箱尺寸mm倾斜时间（举升落下） 15s13s最大举升角总质量kg9750最高车速（kmh）85额定装载质量是自卸汽车的基本使用性能参数之一。考虑到厂家的额定装载质量的合理分级，以利于产品系列化、部件通用化和零件标准化。此外，额定装载质量还必须与选用的二类货车底盘允许的最大总质量相适应。改装部分质量主要包括：车厢质量、副车架质量、液压系统质量、举升机构质量以及其他改装部件的质量。改装部分质量既可通过计算、称重求得，也可以根据同类产品提供的数据进行估算。自卸汽车整车整备质量是指装备齐全、加够油料、液压油和冷却液的空车质量3。它一般是二类底盘整备质量与改装部分质量的总合，是自卸汽车总体设计的重要设计参数之一。整备质量： 5255kg；装载质量：选取4300kg；驾驶员质量：65kg/人，额定载员3人，kg；自卸汽车总质量是指装备齐全，包括驾驶员，并按规定装满货物的质量。其值可按下式确定: =5255+4300+195kg=9750Kg货厢最大举升角是当货厢举升角是当货厢举升至设计极限位置时，货厢底部与车架平面之夹角。它取决于常运货物静安息角的大小。多数货物静安息角在4045范围。故为保证卸货干净，一般自卸车最大举升角常取5060。此外，尚应注意在最大举升角时，车厢后板下垂最低点与地面保持一定卸货高度。举升时间指满载时从开始举升至最大举升角所需时间。降落时间系指空载时货厢从最大举升角降至车架的时间。此两项参数太长将影响运输生产率；太短又势必增大液压系统负荷。故一般设计举升时间要求为15s-25s，降落时间要求为8s-15s4。2.1.2总体布局的设计专用车的总体布局要满足车辆自身的质量及专用车的特殊用途。东风尖头140自卸汽车的总体布局要求各部满足国家标准及使用安全，各个部件间要满足配合要求，尤其是车厢及举升机构的布局要使自身车辆使用方便，美观。2.1.3取力器布置方案的选定取力器，除少数专用汽车的工作装置因考虑工作的可靠性和特殊要求而配备专门动力驱动外（例如部分冷藏汽车的的制冷系统），绝大多数专用汽车上的的专用设备都是以汽车自身的发动机为动力源。各类专用汽车的专用工作装置的动力来源，主要由汽车发动机提供。取力器就是其中一种动力输出的专用装置，它能够实现从发动机取出部分功率，用于驱动各类液压泵、真空泵、空压机以及各类专用汽车工作机械。除了少量专用汽车的工作装置因考虑工作可靠相符殊的要求而配备专门动力驱动外，绝大多数专用汽车上的专用设备都是以汽车底盘自身的发动机为动力源，经过取力器，用来驱动齿轮液压泵、真空泵、柱塞泵、轻质油液压泵、自吸液压泵、水泵、空气压缩机等，从而为自卸车、加油车、牛奶车、垃圾车、吸污车、随车起重车、高空作业车、散装水泥车、拦板起重运输车等诸多专用汽车配套使用。因此，取力器在专用汽车的设计和制造方面显得尤为重要。根据取力器相对于汽车底盘变速器的位置，取力器的取力方式可分为前置、中置和后置三种基本型式，每一种基本形式又包括若干种具体的结构5。常见的取力方式分类：下面着重介绍几种常用的取力方式：1）发动机前端取力发动机前端取力是一种常用的形式，一般是有正时齿轮室或由发动机的风扇，水泵的皮带轮输出。图2.1是有一种发动机前端取力的布置方式，取力后用来驱动混凝土搅拌运输车的滚筒。这种取力方式适用于有普通长头式汽车底盘改装的专用车辆。由于该取力方式的取力器到装用装置的距离太长，且需要转换传动方向，若采用机械传动其机构就很复杂，因此一般采用液力传动。图2.1 发动机前端取力2）夹钳式取力图2.2是飞轮前端取力的布置方案，在飞轮前端的曲轴齿轮通过中间轴齿轮带动取力器齿轮，从而驱动取力器的输出轴。这种取力方式的有点是不受主离合器的控制，但因改变了曲轴末端的结构，对其平衡发动机制造会有一些影响。这种布置在机场消防中应用较多。1发动机 2取力器 3水泵离合器 4高压水泵 5变速器 6离合器图2.2夹钳式取力3）发动机后端取力如图2.3所示，这种取力方式类似飞轮前端取力，取力器不受主离合器的控制，但区里齿轮位于主离合器之后。这种取力方式常用于有平头式汽车底盘改装的大、中、型混凝土搅拌运输车，取力器到滚筒的距离较短，因而传动系统简单，传动效率较高。 1阀 2液压泵 3取力器输出 4变速器 5发动机曲轴及飞轮图2.3发动机后端取力的传动路线4）变速器上盖取力这种布置方案是改制原变速器的上盖，将取力器置于变速器之上，用一个惰轮和变速器的第一轴输人齿轮常啮合，再由该惰轮将动力传给取力器的输出轴，固需改制原变速器顶盖，如图2.4所示。这种取力方式亦具有和发动机同转速输出的特点，因而适合于需要高转速输入的工作装置，如自卸车、冷藏车、垃圾车等一般都从变速器上端取力。 1齿轮轴 2离合器套 3花键轴 4蜗杆 5涡轮 6离合手柄 7法兰 8变速器第一轴 9拨叉 10拉杆 11取力器壳体 12惰性齿轮13小齿轮图2.4变速器上盖取力器 5）变速器后端盖取力1发动机 2离合器 3变速箱 4取力器 5汽车传动轴图2.5变速器后盖取力示意图如图2.5为一种变速器后端盖取力传动示意图。动力有中间轴直接取出，并在中轴的后端盖处输出。 6）变速器侧盖取力图2.6变速器侧盖取力器1-气缸；2-活塞；3、4-O型封圈；5-活塞杆；6-弹簧；7-拨叉；8-滑动齿轮；9-接合齿轮；10-油封；11-输出轴；12-滚针轴承；13-中间齿轮；14-外壳；15-定位销；16-十字轴；17、21-传动轴；18-泵架；19-弹性柱销联轴节；20-液压泵；22-连接套筒根据所选二类底盘的特点，本次设计采用发动机前端取力的方式。 2.1.4整车性能分析自卸车的整车性能分析也很重要,下面是对自卸车的各项性能进行了逐一分析,确保自卸车在使用过程中安全可靠。一汽车动力性能分析1.基本参数确定发动机的输出转矩和输出功率随着发动机的转速变化的二条重要特性曲线，为非线形曲线。工程实践表明，可用二次三相式来描述汽车发动机的的外特性，即（2.1）式中发动机输出转矩(Nm); 发动机输出转速(r/min); a、b、c待定系数，由具体的外特性曲线决定。根据外特性数值建立外特性方程式如果已知发动机的外特性，则可利用拉格朗日三点插值法求出公式中的三个待定系数的a、b、c。在外特性曲线上取三点，即、及、，依拉氏插值三项式有 (2.2)将上式展开，按幂次高低合并，即可得三个三个待定系数为：（2.3） (2.4) （2.5）因为不知道外特性曲线图，故按经验公式拟合外特性方程式。如果没有所要发动机的外特性，但从发动机铭牌上知道该发动机的最大输出功率及相应转速和该发动机的最大转矩及相应转速时，可用下列经验公式来描述发动机的外特性：（2.6）式中发动机最大输出转矩（Nm）,取283Nm；发动机最大输出转矩时的转速（r/min），2667r/min；发动机最大输出功率时的转速（r/min）,4000r/min；发动机最大输出功率时的转矩（Nm）。 =9550994000=236.36Nm由上述公式可得：所以a=-2.6210-5 ；b=0.14；c=96.3. 2.汽车的行驶方程式自卸车在直线行驶时，驱动力和行驶阻力之间的关系式如下：（2.7）式中: 驱动力；滚动阻力；空气阻力；坡度阻力；加速阻力。1）驱动力的计算自卸车在地面行驶时受到发动机限制所能产生的驱动力与发动机输出转矩的关系为：（2.8）式中变速器某一挡的传动比，分别为4.65,3.42,2.51,1.85,1.36：主减速器传动比，6.28；传动系统某一挡的机械效率，0.87；驱动轮的动力半径,0.469m；发动机外特性修正系数，按GB标准试验中=0.85。2）滚动阻力的计算自卸车的滚动阻力的计算公式为：（2.9）式中汽车的总质量，9750kg；道路坡度角,16.7。；滚动阻力系数，0.02。滚动阻力系数取决于轮胎的结构形式及气压、车辆的行驶速度、路面条件等因素。当车速在km/h以下时，可取常数；当车速超过km/h时，可用经验公式来求得7。（式中、分别为常数项、比例系数、道路清障车行驶的速度）3）坡道阻力的计算汽车上坡行驶时，整车重力沿坡道的分力为坡道阻力，其计算公式为：（2.10）4)空气阻力的计算汽车的空气阻力与车速的平方成反比，即：（2.11）式中空气阻力系数，0.85；迎风面积（m2），4.7m2。5)加速阻力的计算加速阻力是汽车加速行驶时所需克服的惯性阻力计算公式为：（2.12）式中汽车加速度（m/s2）；汽车整备质量（kg）；传统系统回转质量换算系数，0.030.05。的计算公式为：（2.13）式中车轮的转动惯量（kgm2）；发动机飞轮的转动惯量（kgm2）；车轮的滚动半径（m）。进行动力性计算时，若、的值不确定，则可按下述经验公式估算值：（2.14）式中。低挡时取上限，高档时取下限。将式（2.8）、（2.9）、（2.10）、（2.11）、（2.12）综合，得：（2.15）又因为（2.16）将式（2.16）代入（2.15）中得：（2.17）式中： 3 .汽车最高车速的确定当汽车以直接挡行使时有公式： =1.9398 =87.005 = 1284.28 =95550 =1031.52 表2.2汽车参数名称符号数值与单位发动机最大功率 99kw发动机最大功率时的转速 4000r/min发动机最大转矩 283Nm发动机最大转矩时的转速2667 r/min 车轮动力半径 0.483 m车轮滚动半径 r 0.469 m 主减速比 6.278 汽车迎风面积 4.7m2 汽车满载总质量 9750kg表2.3各档位时的系数A、B、C1、C2和D的计算结果档位1-66.4481021.254391.09-955501244.212-43.144725.683229.57-955501211.203-20.621544.372370.24-955501154.614-8.978206.271746.99-955501098.475-1.939887.0051284.28-955501031.52二燃油经济性计算专用汽车的燃油经济性通常用车辆在水平的混凝土或沥青路面上，以经济车速v满载行驶的百公里油耗量来评价，百公里油耗，单位L/100km。可以根据发动机万有特性来计算。根据和的计算值，在万有特性图上查出有效燃油消耗率（g/kWh），再利用下式计算百公里燃油消耗量（kg/100km）： (L/100km) (2.18) 式中：燃油的密度，（kg/L）。汽油可取=6.96N/L7.15N/L；柴油可取=7.94N/L8.13N/L8。自卸车的最高车速为85km/h,则 =4104.54r/min在经济车速下发动机功率为: =99.65KW由（2.18）式得：=18.56L/100km三 .整车稳定性分析行驶稳定是保证自卸车安全的一项重要性能指标。因此，设计时要对自卸车空载质心高度、空载侧倾角和最小转弯直径进行了计算，保证行驶的安全性9。计算时可根据已有的资料，或利用试验结果，也可用计算方法来确定专用车各总成的质量及其质心位置坐标，然后按照力矩平衡方程式，求出整车的质心位置。针对东风尖头140自卸车已有的资料，又因轮距为3950mm ，可得重心离地高度为m。自卸车空载的侧倾角是评价整车稳定性的重要参数。如图2.7所示。自卸车空载侧倾角的计算公式为（2.19） B车轮外侧倾翻点宽度，为2460mm; h自卸车质心高度，为1893mm；则 38。根据规定，自卸车空载侧倾角应大于等于，故设计满足侧向稳定性条件。图2.7自卸车侧倾角在计算本设计的自卸车的最小转弯直径时，取自卸车的转弯极限位置计算。如图2.8所示图例，由此自卸车的最小转弯半径:R=4.2 （2.20）故计算最小转弯直径:D=8.4m由与所选底盘的最小转弯直径为16m，图2.8的极限位置打不到，所以汽车的转弯直径为16m。图2.8最小转弯半径 2.2本章小结.本章分别从整车动力性、燃油经济性、最大托举重量的稳定性等几个方面，对改装后的自卸车进行了合理性的性能计算分析。从计算分析的结果可以看出，该设计方案满足各方面的性能要求。第3章液压举升机构的设计3.1 液压举升机构时应满足的性能对于液压举升机构考虑到工作环境、工作性质及工作内容等的要求，在设计过程中应满足以下功能： 1、较强的免维护性2、良好的动力性举升机构作为自卸车卸料时的动力来源，为保证卸料顺利完成，要求其必须具有良好的动力性能。自卸车由于其特定的使用环境和用户群体决定了它经常处于超载状态，这就要求举升机构要具有一定的过载系数。 3、平稳性要求举升机构在倾卸货物时具有较好的平稳性，不得有较大的动力冲击，降低冲击力对机构各部件的损伤概率，保证机构的使用寿命。 4、卸料性自卸车顾名思义就是省却了人力卸料之苦，通过特定的机构使用液压力自动卸料。因此，自卸车举升机构应达到的卸料目标是：在较短的时间内使货箱举升一定的角度，即举升机构将货箱举升到最大举升角所需的时间（对此国家规定了时间限值）；货箱被举升机构举升到最大转角时，货物应顺利地倾卸完毕（即最大举升角达到货物的安息角）。 5、紧凑性自卸车多数是大吨位的工程运输车辆，其装载工具多为大型装载机械。为了装载方便，自卸车的货箱布置位置一般较低，同时又要考虑到自卸车的工作环境，应使其具有较好的通过性（即离地间隙受限），因此，自卸车的举升机构布置空间就受到很大的限制，这就要求机构具有较好的紧凑性，占用较少的空间。 6、协调性液压举升机构实际上是一种演化的四连杆机构，在外力作用下，各部件能沿自己的铰支点按设计者的意图顺利转动，不得出现传动角小于许用传动角的情况，更不能有死点位置的存在。目前大多数企业一直沿用传统的“类比作图试凑法”进行设计，这种方法存在效率低、工作量大以及设计方案难以达到最优的缺点，设计方案难以同时兼顾以上各性能要求。这与当今高科技环境下的相关领域相比，缺少科学性，人的主观经验决定了车辆的性能。由此带来的问题是，车辆性能低下，难以适应市场的需求。同时由于设计手段的落后，设计周期长，产品投放市场迟缓，不能适应市场多变的要求。因此借助计算机技术，运用最优化方法，改善液压举升机构的设计手段和方法，快速、高效、保值、保量完成液压举升机构的设计，适应市场竞争的需求，意义重大，有着重大的社会价值和经济价值。3.2 举升系统性能主要评价参数自卸汽车的举升机构由液压缸驱动，其性能的好坏，表现为举升货物的最大举升力和最大举升倾角，以及对液压系统的要求两方面。液压举升机构的性能评价参数有如下几方面：1、举升力系数K举升力系数是评价液压举升机构举升性能的参数，指单位举升重力所需要的油缸推力，即： K=F/mg （3.1）式中：F一油缸的有效推力（N）； m一举升质量（Kg）； g一重力加速度（m/）。对于具体形式的举升机构，举升力系数K与汽车总布置参数和机构的性能特征有关，K值只能比较同类型举升机构的工作效率。对于相同的举升质量，举升力系数越小，则液压举升力越小，油缸的油压也越小，这样举升机构耗能也较少。2、举升油缸最大行程是指货箱达到最大举升角时，举升油缸的最大伸长量。它既是举升油缸的结构参数，又是举升机构的性能参数。举升油缸最大行程较小，可减少举升油缸的级数，降低制造成本，同时举升机构的布置也较方便。3、举升高度是指举升机构所占用的空间高度。对于重型矿用自卸汽车的后置双缸举升机构，空间高度决定于举升缸的安装长度和举升缸的初始方位角。举升缸初始安装长度越小，举升缸在车上就越好布置。4、最大举升角指举升机构能使货箱倾翻的最大角度。它是决定能否把货箱内货物倾卸干净的参数。一般的松散物在水平面上堆积成圆锥体，锥体角称为松散物的安息角。安息角也称休止角、堆积角，一般为35-55度。将松散物置于光滑的平板上，使此平板倾斜到松散物开始滑动时的角度，为松散物滑动角，一般为3040度。松散物安息角和滑动角是评价松散物流动特性的一个重要指标。它们与松散物的粒径、含水率、尘粒形状、尘粒表面光滑程度、松散物粘附性等因素有关。设计的货箱最大举升角必须大于货物的安息角，这样才可保证将货箱内的货物倾斜干净。表3.1常运货物的安息角物料名称煤焦炭铁矿石铜矿细沙粗沙石灰石安息角（度）2745504050354530355040455、油压特性曲线举升过程中，油缸工作压力是举升角的函数。理想的油压特性曲线应是油压波动很小，但对于重型矿用自卸汽车常用的后置直推式双缸举升机构，由于多级伸缩油缸自身结构原因，油压特性曲线只能是阶跃型的，在每一级油缸伸出瞬时缸内油压都有一个冲击。设计时，需要控制最大油压峰值在可允许的范围内。6、举升机构的耗能量举升机构要将货物倾卸到位就必定要消耗一定的能量，这些能量的消耗影响着整车的使用经济性，但这只是占其能量消耗的一小部分，因此能耗量是评价举升机构性能好坏的一个次要参数。上述六个性能参数构成了对举升机构进行综合评价的基本指标。3.3 液压举升机构方案的确定3.3.1 液压举升机构简述普通自卸汽车和专用自卸汽车设计的主要工作是在定型的汽车二类底盘上合理的布置车厢，适当的选用和设计举升机构，使汽车具有自卸功能。举升机构是实现自卸汽车功能的基本部件。举升机构的好坏直接影响到自卸汽车的性能，因此是自卸汽车设计中最为重要的部分。举升机构种类繁多，设计方法也不尽相同。目前，在自卸车上广泛采用液压举升机构，根据油缸与车厢底板的连接方式，常用的举升机构有两种形式：油缸直接推动式和连杆组合式两大类。直推式举升机构利用液压油缸直接举升货厢倾卸货物。此结构布局简单、结构紧凑、举升效率高。但由于液压油缸工作行程长，故一般要求采用单作用的2级或3级伸缩式套筒油缸.按油缸布置位置不同，直推式举升机构可分为前置式和后置式（亦称为中置式）两种，前置式一般采用单缸，后置式既可采用单缸，也可采用并列双缸。在相同举升载荷条件下，前置式需要的举升力较小，举升时货箱横向刚度大，但油缸活塞的工作行程长；后置式的情况则与前置式的相反。油缸与车厢底板之间通过连杆机构相连接，这种举升机构称为连杆组合式举升机构。在生产实践中连杆组合式举升机构因其具有举升平顺、油缸活塞工作行程短，举升机构布置灵活等优点，得到了广泛的采用，发展出了多种连杆组合式举升机构形式，如油缸前推（后推）连杆放大式、油缸前推（后推）杠杆平衡式、油缸浮动式等。a）前置式 b）中置（后置）式图3.1直推式举升机构1-车厢；2-拉杆；3-三角形拉杆；4-举升油缸；5-副车架图3.2油缸前推连杆组合式1-车厢；2-拉杆；3-三角形拉杆；4-举升油缸；5.副车架图3.3油缸后推连杆组合式1-车厢；2-拉杆；3-三角形拉杆；4-举升油缸；5-副车架图3.4油缸前推杠杆平衡式举升机构1-车厢；2-拉杆；3-三角形拉杆；4-举升油缸；5.副车架图3.5 油缸后推杠杆平衡式举升机构1-车厢；2-拉杆；3-三角形拉杆；4-举升油缸；5-副车架图3.6 油缸浮动式举升机构上面各种机构各有优缺点，使用时根据实际需要进行选择。相对来说，直推式举升机构的设计较为简单，而连杆组合式的设计较为复杂和灵活。 3.3.2 液压举升机构方案的选择直推式举升机构利用液压油缸直接举升车厢倾卸。该机构布置简单、结构紧凑、举升效率高，但液压油缸工作行程长，因此，一般要求采用单作用的2级或多级伸缩式套筒油缸。另外单缸系统其横向刚度不足，系统倾卸稳定性差，还存在工作寿命短、成本高等缺点。表3.2推动式和连杆组合式举升机构的综合比较项目类别直推式连杆组合式结构布置简单，易于布置比较复杂系统布置较小较大建造高度较底较高油缸加工工艺性多级缸，加工精度高，工艺性差单级缸，制造简便，工艺性好油压特性较差较好系统密封性密封环节多，易渗漏密封环节少，密封性好工作寿命磨损大，易损坏，工作寿命较不易损坏，工作寿命较长制造成本较高较底系统稳定性较差较好系统耐冲击性较好较差连杆组合式举升机构具有举升平顺、油缸活塞的工作行程短、机构布置灵活等优点。该机构又分油缸后推式和油缸前推式两种，油缸后推式机构举升力系数适中，结构紧凑，但各部件布置集中在后部，车厢底板受力大，适用于中型自卸汽车油缸前推式机构举升力系数小、省力、油压特性好，适用于重型自卸汽车。综合考虑以上因素，我们决定选用油缸前推式连杆组合式举升机构。 3.4 举升机构几何尺寸的确定油缸前推式四连杆举升机构（见图3.7），主要由举升油缸EC、拉杆BD和三角臂ABC构成。点O是车厢与副梁的铰接点。工作时油缸充油，使油缸EC伸长，三角臂ABC和拉杆BD随着转动并升高，举升车厢，使其绕O点倾翻。货物卸完后，车厢靠自重复位。举升机构在初始位置所占据的空间愈小愈好，以保证机构紧凑，各构件不发生运动干涉，可协调运转。用作图法初选各铰支点的位置及各构件的几何尺寸。图3.7机构设计示意图3.4.1 举升机构安装位置的设计1）车厢与副梁铰支点O的确定车厢后铰支点O应尽量靠近车架大梁的尾端。已知车厢副梁高205mm，长2900mm，兼顾结构安排空间，取水平方向离副梁尾端100mm、垂直方向离副梁下沿157mm处，作为车厢后铰支点，并以车厢后铰支点作为四连杆运动的坐标原点（0，0），x轴平行于副梁的上平面，指向汽车前方。2 ）车厢放平时举升机构与车厢前铰支点A0的确定。车厢前铰支点的坐标（，）可按经验公式（3.2）计算（3.2）式中L油缸最大工作行程，参考同类车型油缸型号，初选油缸自由长度=1165mm，最大有效工作行程L=780mm；车厢最大举升角，根据车厢倾卸动作要求和所运物料的安息角，选取= R经验系数，根据L尺寸，选取R=175因此可得， =2730mm考虑结构安排，取=2055mm点的垂直方向应尽量靠近车厢底面，充分利用车厢底部空间，减少油缸下支点沉人副梁中的深度。确定距车厢底板的距离为84mm，已知底板纵梁高205mm，因此。点坐标为（2055，122）。3）液压油缸与副梁铰支点的确定由于油缸具有相当大的尺寸，以及开始举升时，为减少油缸的工作压力，油缸必须具有一定数值的倾斜角，因此，E 点相对点O的垂直距离由结构允许最小值确定。E点x轴坐标由经验公式求得（3.3） =1687mm 根据结构安排，令为2378，则E点坐标为（1678，-43）。3.4.2三角臂的设计1）车厢放平时三角臂中支点C0座标和A0C0长度的确定点即油缸上支点。车厢放平时，点应尽量靠近车厢底面，要充分利用上部空间，从而减少油缸下支点沉人副梁中的深度。令点垂直方向在点下90mm。又车厢放平时，油缸长度应略大于油缸最小长度15mm，以保证车厢确实能放平，油缸不会产生干涉。根据结构安排，定水平方向在点前805mm，则C0点坐标为（2507，37），=460mm。2）车厢放平时拉杆与三角臂铰接点B0的确定连接，并将绕O点向上转到点。以为圆心，为半径画弧，再以E为圆心以1165+780-10=1935mm为半径画弧，两弧交点，连接和，作=又以为顶点，为边，=根据结构允许尺寸，取=128mm，连接、调整B点位置，使AB、BC为整数，AB= =572mm，由此确定B0点的坐标为（2600，-50），ABC和为和时三角架所处的位置。3.4.3 拉杆长度的设计计算1）拉杆与副梁铰接点D及拉杆长度的确定作的垂直平分线交线于D点，为结构允许的连杆与副梁铰支点的最高位置，取=172。调整点D位置使为整数，最后确定点坐标为（900，72），拉杆长度=1945mm。用作图法初选出各铰支点位置后，需要对不同举升角作运动轨迹校核。如果出现点C至车厢底板距离小于点A至车厢底板距离的情况，则应加大AC线与x轴平行线的夹角的数值，重新计算各铰支点参数值。3.5力学计算与校核举升机构力学分析的目的就是要求得各构件在车厢任意举升角时的受力最大值，为液压系统参数确定和构件截面尺寸的计算提供依据。举升力系数K是体现举升机构动力性的指标，是指单位举升质量所需要的液压缸推力10。（3.4）式中：液压油缸最大举升力； G车厢满载时，车厢质量与货物质量之和。已知G=97509.8=95550NK直接影响自卸汽车的经济性能，其值越小越好。随着车厢举升角的变化，K值是变化的。考虑到机构在初始位置时车厢内货物最多，阻力臂最大，车厢启动时又有惯性阻力作用，此时油缸推力最大。因此，下面只对初始位置时各构件进行力学分析。3.5.1 机构的坐标计算A、G、B、C、F的坐标及、的计算（见图3.8）图3.8举升机构坐标分析简图已知当举升时，三角臂、点及车厢满载重心坐标值如下：=2055， =182=1196，=130 =2507，=37 =668.4，=999.8在举升角时，和和交点的坐标（3.5）（，）通过求解方程（3.6）可得=1260， =272在举升角时，点O至直线的距离：=347 （3.7）在举升角时，点至直线的距离和点至直线的距离：=320 （3.8） =208（3.9）在举升角时，点至直线的距离和点至直线的距离：=125（3.10）=132 （3.11）以上数值也可以通过作图法直接测量，可以省去大量繁琐的计算，在实际工作中应用比比较广泛。两种方法各有所长，可根据个人习惯选择。3.5.2 机构受力分析取车厢为分离体（见图3.9）图3.9 举升机构力学分析图由力矩平衡方程可知 =0即（3.12）代入已知数据得：=34466.85N取三角架ABC为分离体（见图3.10）图3.10 举升机构力学分析图由力矩平衡方程可知 =0 （3.13）已知：，得油缸最大举升力 =22403.46=0即得拉杆最大拉力 = = =21215.40N （3.14）可以求得举升力系数= = 拉杆截面尺寸的确定拉杆BD为二力受拉杆件，作用力对称分布在两根拉杆上，因此作用在每根拉杆上的最大拉力： = =10607.70N （3.15）初选拉杆材质为Q235，从手册可查得= 230 N/,取安全系数n=2，由公式=nF拉/As，拉杆最小横截面面积: A=93 （3.16）所以根据以往经验取A=400，实际上 : = N/ （3.17）校核安全系数=2.15n=4.3,因此，拉杆截面面积耐满足强度要求11。3.6 本章小结从分析过程中可以看出，自卸汽车举升机构的设计要综合考虑各项因素，既要结构紧凑又要具有较大的举升力，更要安全可靠。本章对自卸车举升机构进行了设计计算包括：主要尺寸参数的选择的确定；举升工作原理、油缸推力的计算以及举升机构参数的校核计算等。通过以上结构设计和力学分析，该自卸车举升机构选用合理。第4章液压系统的计算自卸车车采用的液压泵、液压缸、液压阀等液压系统元件均为高度标准化、系列化、通用化且由专业化液压元件厂集中生产供应。因此在自卸车车改装设计中只需要进行液压元件选型计算。其主要内容包括液压缸直径与行程、液压泵工作压力、流量、功率以及油箱容积与内径等。4.1液压油缸性能参数计算作为液压系统执行元件的油缸分为活塞式和浮拄式两类。活塞式均为单向作用，其缸体长度大而伸缩长度小、使用油压低（一般不超过14MPa）。浮拄式为多级伸缩式油缸，一般有25个伸缩节，其结构紧凑，并具有短而粗、伸缩长度大、使用油压高（可达35MPa），易于安装布置等优点。浮拄式油缸又分为单向作用式与双向作用式。双向作用式用油压辅助车厢降落，因此工作平稳，降落速度快。直推式倾卸机构多采用单作用多级油缸；而杆系组合式倾卸机构多采用单作用单级油缸。液压缸作为液压系统中的执行元件，按结构形式可以分为活塞缸柱塞缸和伸缩缸，按活塞杆形式可以分为单活塞缸和双活塞缸。按液压缸的特殊用途分为串联缸增压缸增速缸多位缸步进缸等此类液压缸不是一个单纯的缸筒，而是和其他的缸筒或构件组合而成，又称组合缸。从经济性出发，在满足使用要求的情况下，选用双作用单活塞杆液压缸。车厢在整个倾翻过程中液压油缸最大举升力为=22403.46N。参考同类车型，初选最高工作压力p=16Mpa。最大举升力: （4.1）式中液压缸机械效率，取=0.8； d举升油缸缸径，mm。可推出 =47.22mm又知L=780mm根据以上计算，选择自卸车专用油缸GB2876-81，其主要参数为缸径d=160mm，油缸杆径，油缸行程L=780mm。4.2 液压泵性能参数计算一般常用的液压泵分为齿轮泵、柱塞泵、叶片泵、螺杆泵。按泵的流量特性，可分为定量泵和变量泵两种。前者在泵转速不变时，不能调节流量，后者当泵转速不变时，通过变量机构的调节，可使具有不同的流量。齿轮泵一般为定流量式，叶片泵和柱塞泵有定量式及变量式两种。对变量泵，按输由方式，又可分为单向变向泵和双向变量泵。前者工作时，输由方向不可变，后者通过调节，可以改变输出油流的方向。自卸车常用油泵分为齿轮油泵与柱塞泵两类。齿轮泵多为外啮合式，在相同体积下齿轮泵比柱塞泵流量大但油压低。柱塞泵最大特点是油压高（油压范围1635MPa），且在最低转速下仍能产生全油压，固可缩短举升时间。中轻型自卸车上多采用齿轮泵，常用系列有CB、CBX、CG、CN等。由以上理论及以往经验，选用单级齿轮泵。国家标准规定车厢举升最大举升角的时间不超15s，我们初选举升时间为15s，液压缸工作容积（4.2） =15.675m=15675ml液压泵额定流量Q应满足以下公式: （4.3）式中：举升时间，=15s； u液压系统容积效率，取0.8 。则 =1306.25mls液压泵转速（4.4）发动机转速，取中速2000 rmin传动比，i=1.36 则 =1470.59 rmin选取液压泵额定转为2000 rmin液压泵排量q由下式确定：=1306.251470.5960=53.29 mlr依据以上参数，选择齿轮油泵CBT-E563，其主要参数如下：公称排量q=63 mlr 额定压力p=16Mpa 公称转2000 rmin 。4.3油箱容积与油管内径计算 1、液压系统油箱容积计算液压系统的用途主要是储油和散热。如果容量过大，占地增加，增加了设备重量，而且操作不变；过小，则油温升高会超过许用值，油液将会溢出油箱。液压系统的油箱容积应满足一下要求：（1）设备停止运行时，液压油液能够靠重力作用返回油箱；（2）操作时，油面保持适当高度位置；（3）能散发操作时产生的热量。油箱容积一般不小于全部工作液压缸容积的三倍，即 15675ml =47.025L （4.5）拟设定液压系统油箱尺寸为=即油箱选择系列中63公称容量。 2、液压管路内径的计算由计算公式：（4.6）可以计算出高压管路内径：式中油泵的理论流量，取高压管中油液的流速，取即有：取用低压管路内径：（4.7）是低压管路系统中液压油的流速，取，即有取用15。4.4系统压力校核系统最大压力（4.8）已知=22403.46N，=0.8 =20096m (4.9) = =13.94N=13.9Mpa16Mpa16 所以压力满足要求。4.5 车厢升降时间的校核系统流量： = 92647.17 mlmin （4.10）举升时液压缸工作容积：（4.11） =15.6749=15675 ml则举升时间： =10.15 s （4.12）下降时液压缸工作容积：（4.13） =11.7562=11756 ml则下降时间 = 7.6115s因此，油泵、油缸参数选用合理，满足设计要求。4.6液压分配阀液压分配阀是控制系统的核心，分为滑阀和转阀两大类。三位四通阀应用范围比较广，而转阀多用于低压、小流量的轻型、中型自卸车上。分配阀又分为常开式和常压式。常开式分配阀在车厢不举升时，油泵的压力油经分配阀后又返回油箱，在系统中不产生高压，因此可减轻油泵磨损，并可防止自卸车在行驶中意外举升货厢造成事故，故常开式分配阀在自卸车应用最为广泛。分配阀选型主要考虑额定工作压力、流量及操纵方式。分配阀操纵机构的形式有机械操纵式，气压操纵式和液压操纵式，以气压操纵式应用最为广。操纵过程应具有举升、停止、下落三个动作。机械操纵式：驾驶员通过机械杠杆或钢丝软轴直接拨动液压分配阀实现换向。液压操纵式：通过手动液压操纵阀建立油压来打开或关闭液动举升阀实习换向。此阀没有中停位置，故必须切断油泵动力才能实现中停。气动操纵式：利用贮气筒的压缩空气，通过气动操纵阀控制操纵气管，驱动气动分配阀上的气缸工作，实现分配阀换向。机械操纵式的优点是可靠性好、通用性强、维修方便；缺点是杆件布置比较麻烦，不适合翻转驾驶室采用。液压操纵式的优点是可实现远距离控制，操纵可靠，在我国引进生产的斯太尔重型自卸车上采用了此种操纵系统。其不足处事反应较慢，没有中停位置。气动操纵式的优点是功能齐全、操作简便、反应灵敏，结构先进，因此广泛应用于中、重型具备气源的自卸车。其缺点是需同时具备液、气两套管路系统、维修麻烦。综合以上优缺点本设计采用机械操纵式，其结构简图如图4.1 图4.1 手动转阀当把手柄拉到极限位置时，液压缸开始举升。当卸完货物后，把手柄拉到降落区间时，车厢开始下落，手柄越靠近水平下落的速度越快。方向控制阀是用来使液压系统中的油路通断或改变油液的流动方向，从而控制液压执行元件的起动或停止，改变其运动方向的阀类，包括单向阀、换向阀、压力表开关等。按换向阀的工作位置和控制的通道数，可分为二位二通、二位三通、二位四通、三位四通、三位五通等；按换向阀的操纵方式，可分为手动、电磁、液动、电动和气动。根据本车的使用条件与要求，选用通用性强、可靠性好、维修方便的机械操纵方向控制阀三位四通换向阀。另外，液压系统中还含有各种溢流阀、单向阀以及顺序阀，它们均选择标准件。4.7操纵方式的选择液压系统操纵方式分为以下几种：1、机械操纵式机械操纵式的可靠性好、通用性强、维修方便，但是它杆件较多、布置复杂。对于可翻转式驾驶室不宜采用这种方式。2、液压操纵式依靠手动阀建立起来的油压来关闭或打开举升方向控制阀，实现车厢的举升和下降。该阀通过切断动力实现停止工作。它便与远程控制，操纵可靠。但反应较慢。3、气动操纵式依靠汽车贮气筒的压缩空气，通过控制操纵气控液压换向阀，控制油路方向实现车厢举升、下降和中停。该系统用于中、重型自卸汽车比较合适。鉴于机械操纵式具有上述点，本设计中的液压系统均采用机械操纵式。4.8液压系统原理及液压系统结构布置自卸车液压系统由液压能产生部件、工作部件与操纵控制部件三大部分组成。1、液压能产生部件包括取力器、油泵及单向阀、油箱及油泵传动机构。取力器通常均与变速器直接安装成一体。取力方式可分左侧取力、右倾取力或箱顶取力三种。油箱安装位置则比较灵活，主要视副车架与货厢间的空间便于安装维护液压管路系统并尽量缩短油管长度。2、工作部件主要指油缸与翻倾杠杆系统。油缸通过油缸支座安装在副车架中部或中后部的加强横梁上。由于工作部件受力极大，要求各连接铰支点处有足够的连接强度、刚度，所有摩擦副应有良好的配合精度与润滑。3、控制部件包括液压分配阀、限位阀以及操纵系统。控制部件多安装在汽车前部的驾驶室内部或后部，既要方便操纵与维护；又要减少管路的迂回。1、举升状态首先，液压泵将液压油从油箱抽取，通过三位四通阀，处于左部状态，油液上流流向油缸左端，经过右端，流向油箱通过。车厢举升开始卸货，油液上流，使车厢保持举升状态。2、保持状态首先，液压泵将液压油从油箱抽取，通过三位四通阀，处于中部状态，油液处于截至状态，使车厢保持举升状态。3、下降状态首先，液压泵将液压油从油箱抽取，通过三位四通阀，处于右部状态，油液上流流向油缸右端，经过左端，流向油箱。车厢开始回位，使车厢保持下降状态。4.9本章小结本章主要对自卸汽车举升液压系统进行了选型计算。主要对自卸车液压系统中液压油缸和油泵进行了计算选型；对液压系统的油箱容积和油管管径进行了计算；对液压系统中用到的各种液压阀进行了选择；选出了液压系统的操纵方式，确定整车的液压系统原理及原理图。第5章副车架与车厢及其附件的设计5.1 选用的底盘主车架的主要尺寸主车架是汽车底盘上各总成及专用工作装置安装的基础，改装时受到的影响最大，因此，要特别引起注意。本车选用的EQ3092FJ底盘。5.2副车架的结构设计在专用汽车设计时，为了改善主车架的承载情况，避免集中载荷，同时也为了不破坏主车架的结构，一般多采用副车架(副梁)过渡。在增加副车架的同时，为了避免由于副车架刚度的急剧变化而引起主车架上的应力集中，所以对副车架的形状、安装位置及与主车架的连接方式都有一定的要求。5.2.1副车架的外形在设计自卸车车时，所选取的二类底盘只有主车架，为了增加车架的强度刚度，延长车架的使用寿命，在原有主车架的基础上增加了副车架。其形状同主车架，在主副车架之间加一定厚度的松质木条。其长度同副车架的长度，宽度同副车架的厚度。主副车架进行加固连接。副车架示意简图见图5.1。图5.1 副车架示意简图 5.2.2副车架的选材在汽车制造工艺中，钢板冲压成型工艺占有十分重要的位置。冲压成形的零件具有互换性好、能保证装配的稳定性、生产效率高和生产成本低等优点。载重汽车用中板数量较多，受力的车架纵梁和横梁、车厢的纵梁和横梁均采用中板冲制且多以低合金高强度钢板冲压生产，也是适应提高汽车承载能力、延长使用寿命、降低汽车自重和节能节材以及安全行驶等要求的发展趋势。目前，我国载重汽车车架的纵梁和横梁已经全部采用低合金高强度钢钢板制造。纵梁可以用抗拉强度为510MPa的16MnL和09SiVL（必须是用往复式扎机生产的）10TiL和B510L钢板生产，横梁可以用抗拉强度为390MPa的08TiL和B420L钢板来生产。由以上，副车架材料选用载重汽车横纵梁的一般选用材料，纵梁采用16MnL，横梁采用08TiL生产。 5.2.3 副车架的截面形状专用汽车副车架的截面形状一般和主车架纵梁的截面形状相同，多采用如图5.2所示的槽形结构，其截面形状尺寸取决于专用汽车的种类及其承受载荷的大小。图5.3和图5.4所示的方式用一块腹板将副车架截面封闭起来，以提高副车架的抗扭和抗弯能力。图5.2副车架的截面形状1- 副车架；2-腹板图5.3 加强后的副车架截面形状图5.4 加强腹板的位置参照国内外总质量相近车型的副车架纵梁端面尺寸，确定副车架纵梁端面尺寸为80、205、6.5mm。5.2.4 加强板的布置车架中部（液压举升机构位置）所受弯曲、扭曲最大，因此在这一区域应加加强板。考虑到零件的工艺性，由于下翼板所受弯曲应力较大，因此，加强板紧贴下翼板，为了避免下翼板由于钻孔而导致抗弯强度下降，除与后加强板重叠部位，该加强板主要与腹板连接。在纵梁上加上加强板，加强板端头区域车架容易产生集中应力。为了降低应力集中，加强板端头形状有三种设计方式，见图5.5。图5.5 加强板的三种设计方式本副车架为了批量生产时工艺简单，采用了图5.5（b）角型的端头形状。5.2.5 副车架的前端形状及安装位置(1)在保证使用可靠的前提下，为了提高挠曲性，减小副车架刚度，应尽量减少副车架的横梁，以减少对纵梁的扭转约束。(2)副车架油缸支承横梁与翻转轴横梁形成框架。油缸支承横梁应尽量靠近后悬架前支承处的横梁，最好能位于后框架之内。因为这段主车架变形小，所以副车架对其扭转约束力也相应减弱，同时保证了举升机构的几何特性。(3)在副车架结构要求刚性较高时，可在主、副车架中间增加一层橡胶垫，当主车架变形时以弹性橡胶的变形来减弱副车架对主车架的约束。(4)副车架与主车架连接如图5.6所示：图5.6 副车架与主车架的连接A-A处是截面突变点，在受冲击载荷时，此处出现应力集中，严重时造成主车架断裂。这就要求副车架的前端结构要设计成渐变截面，以减缓应力集中（见图5.7）。图5.7 副车架的前端结构副车架前端形状常有三种形状（见图5.8）。对于这三种不同形状的副车架前端，在其与主车架纵梁相接触的翼面上部加工有局部斜面，其斜而尺寸如图5.8（c）所示：；。（a）U形；（b）角形；（c）L形图5.8 副车架的三种前端形状如果加工上述形状困难时，可以采用如图5.9所示的副车架前端简易形状，此时斜面尺寸较大。本设计采取简易形状。对于钢质副车架：；对于硬本质副车架；副车架在汽车底盘上布置时，其前端应尽可能地往驾驶室后围靠近。图5.10为某散装水泥运输车的罐体、副车架相对于汽车底盘的安装位置。在满足轴荷分配的前提下，其中A不宜过大，留足空压机的位置即可；B为副车架的前增离主车架拱形横粱的距离，一般在100 mm之内；C为固定副车架的前面第一个U型螺栓距拱形横梁的距离，一般控制在500800 mm的范围内。67（a）刚质副车架；（b）硬木质副车架图5.9 副车架前端简易形状图5.10副车架的安装位置5.2.6 纵梁与横梁的连接设计横梁与纵梁的连接方式主要有三种，见图5.111-纵梁；2-连接板；3横梁图5.11 横梁与纵梁的连接图5.11（a）横梁与纵梁上下翼板连接，该种连接方式优点是利于提高纵梁的抗扭刚度。缺点是当车架产生较大扭转变形时，纵梁上下翼面应力将大幅度增加，易引起纵梁上下翼面的早期损坏。由于车架前后两端扭转变形较小，横梁仅固定在腹板上。图5.11（b）横梁仅固定在腹板上，这种连接形式连接刚度较差，允许截面产生自由跷曲，可以在车架下翼面变形较大区域采用，以避免纵梁上下翼面早期损坏。图5.11（c）横梁同时与纵梁的腹板及上或下翼板相连，此种连接方式兼有以上两种方式连接的特点，但作用在纵梁上的力直接传递到横梁上，对横梁的强度要求较高。由于该车平衡悬架的推力杆与平衡悬架支架上的两根横梁连接，因此，这两根横梁与纵梁共同承受平衡悬架传递过来的垂直力（反）和纵向力（牵引力、制动力） 19。综合以上考虑，本副车架的纵梁与横梁的连接采用第1种方式。5.3 副车架与主车架的连接设计副车架与主车架的连接常采用如下几种形式。1、止推连接板1-副车架；2-止推连接板；3-主车架纵梁图5.12 止推连接板的结构图5.12是斯泰尔重型专用汽车所采用的止推连接板的结构形状及其安装方式。连接板上端通过焊接与副车架固定，而下端则利用螺栓与主车架纵梁腹板相连接。止推板的优点在于可以承受较大的水平载荷，防止副车架与主车架纵梁产生相对水平位移。相邻两个推止推连接板之间的距离在5001000 mm范围内。2、连接支架1-上托架；2-下托架；3螺栓图5.13 连接支架连接支架由相互独立的上、下托架组成，上、下托架均通过螺栓分别与副车架和主车架纵梁的腹板相固定，然后再用螺栓将上、下托架相连接，见图5.13所示。由于上、下托架之间留有间隙，因此连接支架所能承受的水平载荷较小，所以连接支架应和止推连接板配合使用。一般布置是在后悬架前支座前用连接支架连接，在后悬架前支座后用止推连接板连接。3、U型夹紧螺栓当选用其它连接装置有困难时，可采用U型夹紧螺栓。但在车架受扭转载荷最大的范围内不允许采用U型螺栓。当采用U型螺栓固定时，为防止主车架纵梁翼面变形，应在其内侧衬以木块，但在消声器附近，必须使用角铁等作内衬。综合考虑三种连接方式的特点，以及装配工艺性，本文设计的主副车架之间采用U型螺栓连接和止推连接板连接。5.4副车架尺寸的确定副车架对主车架起到加固作用，其宽度和选用的底盘的宽度相同，高度也相同，长度在底盘主车架长度基础上去掉主车架与车厢之间的距离长度。其尺寸设计如下：副车架长度： 2900mm 副车架宽度： 840mm副车架高度： 205mm5.5副车架的强度刚度弯曲适应性校核1、额定装载时整车重心作用点的求解自卸车按额定装载质量进行运输时，对主车架来说，其整车重心后移。其受力简图见图5.14。 1065mm 1485mm 6500mm 图5.14 主车架额定装载运输重心作用简图设定自卸车在额定装载质量下，其前后轴承受的载荷相同，即有：（5.1）由图，可以列出（5.2）求得 =2017.5mm2、副车架剪力及弯矩的求解副车架和主车架通过连接支架相联，在自卸车车额定装载时，由主车架重心作用简图及求得的整车重心作用点，可画出额定装载质量时自卸车副车架受力简化图5.15。 840mm G 912mm 2900mm图5.15 副车架额定装载受力简图将此时受力的副车架看为简支梁（见下图5.16），以便进行强度刚度及弯曲变形的校核。由图5.17，可以列方程组： G B Co F0 F1 Fc 图5.16 副车架等效简支梁简图（5.3）（5.4）可求得：（5.5） = =4214N即大小为4214N，方向与设定的方向相同。可求得： = （5.6） = =-2473.98N 即大小为2473.98N，方向与设定的方向相反。由以上，可画出实际的副车架等效梁示意图5.17。 G B FC o F0 F1图5.17 副车架实际等效梁简图列出弯曲剪力及弯矩方程：OA段（0X912）（5.7）（0X912）（5.8）AB段（912X3120）（5.9）（912X3120）（5.10）BC段（3120X4000）（5.11）（5.12） = 30474.08X-121897047 （3120X4000）根据以上剪力和弯矩的求解，可以画出剪力及弯矩图5.18。 F(N) 124529.48 30474.1 X(mm) -63581.3 -26817917.4 X(mm) M(Nmm) 113570885.8图5.18 副车架额定载荷时剪力及弯矩图3、副车架强度刚度校核对于塑性材料，其弯曲正应力强度条件为：（5.13）由（5.14）即有（5.15）式中梁内最大弯矩截面弯矩值；抗弯截面模量；梁截面对中性轴的惯性矩；最大弯矩截面距中性轴最远处。对与矩形副车架截面，截面惯性矩（5.16）即有：= =378.57MPa由于副车架设计成对称的矩形，其截面上下边缘最大抗拉应力与最大抗压应力相等，即有：=378.57MPa510MPa 在所选材料的许用应力范围内。4、副车架弯曲变形校核由以上知道副车架的等效简支梁形式，利用叠加法可求得梁的最大挠度和最大转角，然后进行副车架弯曲变形的校核。当梁的形式为图5.19所示形式时，梁的挠曲线方程为： F A B a b L图5.19 副车架等效简支梁（5.17）（axl （5.18）梁的转角方程（5.19）（5.20）式中作用在梁上的力，规定其向下为正，向上为负； E梁构成材料的弹性模量，； I梁的惯性矩。进行叠加后求得，在自卸车车额定装载时，其挠度为：（0xa）（axl）即有最大挠度：（5.21） =0.00064256求得A、B两处转角为： =1.715度 =0.5293度即梁的最大转角：1.715度由计算的挠度和转角，参照选材的许用挠度和许用最大转角，均在许用数值之内。结果可知，副车架能够安全的承受载荷。5.6车厢形式的选择车厢是用于装载和倾卸货物。它一般是由前栏板、左右侧栏板，图5.20为典型的底板横剖面呈矩形的后倾式车厢结构。为避免装载时物料下落碰坏驾驶室顶孟，通常车厢前栏板加做向上前方延伸的防护挡板。车厢底板固定在车厢底架之上孟，车厢的侧栏板、前后栏板外侧面通常布置有加强筋12。车厢结机构型式按用途不同大概可分为：普通矩形车厢和铲斗车厢。普通矩形车厢用于散装货物运输。它的要求要比矿用自卸车车厢要低，其后板装有自动开合机构，保证货物顺利卸出。普通矩形车厢板厚为：前板46，边板48，后板58，底板612。比如：程力牌自卸车普通矩形车厢标准配置板厚为：前4边4底8后5。 1-车厢总成；2-后栏板；3、4-铰链座；5-车厢铰支座； 6-侧栏板；7-防护挡板；8-底板图5.20车厢结构图铲斗车厢则适用于大石块等粒度较大货物的运输。侧倾式及三面倾卸式车厢栏板与底板为直角，如图5.21所示。其栏板开启、关闭的铰接轴为上置式，开启时，栏板呈自由悬垂状，多用于有侧倾要求的中型自卸汽车。矿用自卸汽车和重型自卸汽车的车厢多采用簸箕式，以方便装载，倾卸矿石、砂石等。有的簸箕式车厢采用双层底板结构，以增加底板的强度和刚度，并可减轻自重。簸箕式车厢如图5.22所示。图5.21 侧顷式及三面倾卸式车厢图5.22 簸箕式车厢考虑到货物的冲击和碰幢，铲斗车厢的设计形状较复杂，用料较厚。比如：程力牌自卸车矿用铲斗车厢标准配置板厚
