题   目  变速器换挡叉的工艺夹具设计

目    录
机械自造工艺及夹具课程设计任务书……………………..3
  序    言 ……………………………………………………4
零件的分析…………………………………………………..4
 零件的工艺分析……………………………………….4
确定生产类型……….…………………………………4
确定毛坯……………………………………………….5
工艺规程设计…….………………………………………… 5
选择定位基准…………………………………………5
制定工艺路线…………………………………………5
机械加工余量、工序尺寸及公差的确定……………6
夹具设计…………………………………………………….16
问题提出………………………………………………16
夹具设计………………………………………………16
参考文献…………………………………………………….17

机械制造工艺及夹具课程设计任务书

设计题目：制定变速器换挡叉的加工工艺，设计钻φ15
及2-M6孔的钻床夹具
设计要求：中批量生产   手动夹紧   通用工艺装备
    设计时间：2009.6
设计内容：1、熟悉零件图；
              2、绘制零件图（一张）；

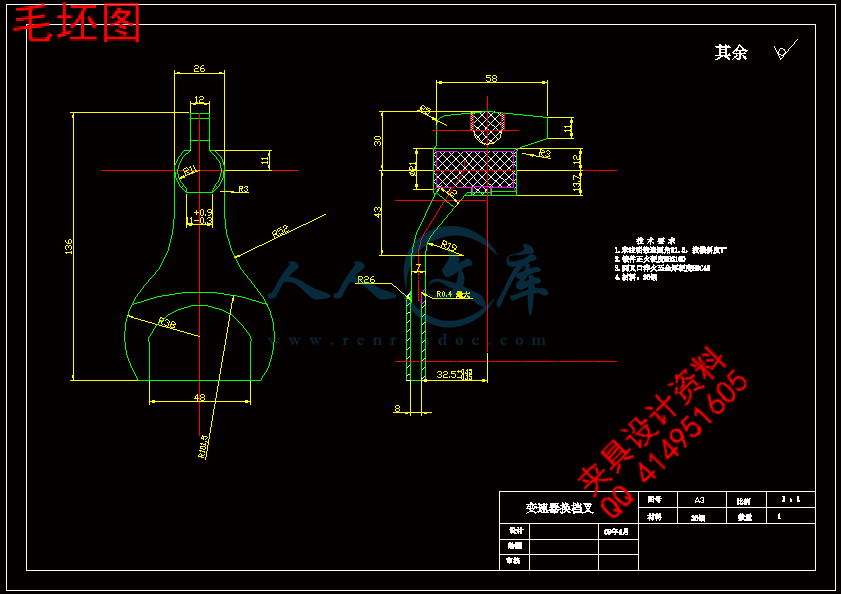

              3、绘制毛坯图（一张）；
              4、编写工艺过程卡片和工序卡片；
              5、绘制夹具总装图；
              6、绘制夹具零件图；
              7、说明书

序    言

机械制造装备设计课程设计是我们在学完了大学的全部基础课，专业基础课以及专业课后进行的。这是我们在进行毕业设计之前对所学的各科课程一次深入的综合性总复习，也是一次理论联系实际的训练。因此，他在我们的大学四年生活中占有重要的地位。
就我个人而言，我希望通过这次课程设计对自己未来将从事的工作进一步适应性的训练，希望自己在设计中能锻炼自己的分析问题、解决问题、查资料的能力 ，为以后的工作打下良好的基础。
由于能力有限，设计尚有很多不足之处，希望各位老师给予指导。
零件的分析
题目所给的零件是变速器换档叉。它位于汽车的变速机构上，主要起换档作用。
一．零件的工艺分析
零件的材料为35钢，，为此以下是变速器换档叉需要加工的表面以及加工表面之间的位置要求：
1、孔Φ15.8以及与此孔相通的、M10螺纹孔。
2、上下U型口及其两端面
3、换档叉底面、下U型口两端面与孔Φ15.8中心线的垂直度误差为0.15mm。
由上面分析可知，可以粗加工Φ15的孔，然后以此作为基准采用专用夹具进行加工，并且保证位置精度要求。再根据各加工方法的经济精度及机床所能达到的位置精度，选择以孔为基准加工的面作为孔加工的精基准。最后，以精加工的孔为基准加工其他所有的面。此变速器换档叉零件没有复杂的加工曲面，所以根据上述技术要求采用常规的加工工艺均可保证。
