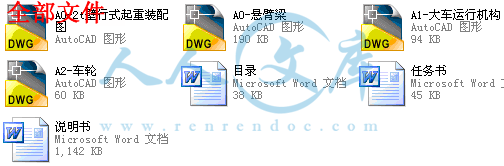

[全部文件] 那张截图中的文件为本资料所有内容，下载后即可获得。
预览截图请勿抄袭，原稿文件完整清晰，无水印，可编辑。
有疑问可以咨询QQ：414951605或1304139763
题目：2t/8.7m壁行式起重机
目 录
设计任务书-----------------------------------------------------------------------------------------------3
概述------------------------------------------------------------------------------4
第1章 壁行式起重机金属结构设计---------------------------------5
1.1 壁行式起重机总体设计---------------------------------5
1.2 悬臂梁、端梁截面几何性质---------------------------------6
1.3悬臂梁计算---------------------------------8
1.4 端梁、（上）下端梁计算---------------------------------13
1.5 悬臂梁与端梁、（上）下端梁连接计算---------------------------------17
1.6 刚度计算---------------------------------30
1.7 悬臂梁的翘度---------------------------------31
第2葫芦小车的选择---------------------------------------------------------------------32
2.1 电动葫芦的基本参数---------------------------------32
2.2 电动葫芦的选择---------------------------------32
第3章 大车运行机构-------------------------------------------------------------------35
3.1 大车运行机构传动方案的确---------------------------------35
3.2选择车轮与轨道、并验算其强度---------------------------------36
3.3 运行阻力计算---------------------------------37
3.4“三合一”驱动运行机构的选择计算---------------------------------38
参考文献---------------------------------40
毕业设计任务书
学院（直属系）：机电工程学院 时间：2008年 月 日
学 生 姓 名 指 导 教 师
设计题目 2t/8.7m壁行式起重机
主要研
究内容 1.壁行式起重机总体设计；
2.壁行式起重机结构设计计算；
3.壁行式起重机大车运行机构设计计算；
4.壁行式起重机葫芦小车设计计算；
5.壁行式起重机总图绘制(标准0号)1张；
6.壁行式起重机悬臂梁图绘制(标准0号)1张；
7.壁行式起重机支承架图绘制(标准1号) 1张；
8.壁行式起重机起仪表板支架图绘制(标准2号) 1张；
研究方法 查阅搜集与分析研究相关国内外资料，综合所学基础与专业知识，遵循机械零件与本专业相关标准，在充分论证基础上，制定合理的具有先进性的设计方案，按时完成本设计提出的全部内容。
主要技术指标(或研究目标) BB型2t/8.7m壁行式起重机技术参数：
工作级别：A5 ； 起重量： 2t ； 起升高度：7.5m；
有效水平行程：7.4m ； 电动葫芦运行速度：20m/min；
起重机运行速度：32m/min ； 起升速度：5/0.8m/min。
主要参考文献
1 张质文, 包起帆等. 起重机设计手册. 北京中国铁道出版社，2001
2 倪庆兴, 王殿臣. 起重输送机械图册(上册). 北京：机械工业出版社,
1991
3 AUTOCAD实用教程(2005中文版). 哈尔滨：哈尔滨工业大学出版社,
2005
4 杨长揆, 傅东明. 起重机械(第二版). 北京：机械工业出版社, 1985
5 陈道南, 盛汉中. 起重机设计课程设计指导书. 北京：机械工业出版
社, 1991
6 孙恒, 陈作模. 机械原理(第六版). 北京：高等教育出版社, 2000
说明：一式两份，一份装订入学生毕业设计（论文）内，一份交学院（直属系）。
概述
壁行式起重机是在壁柱式旋臂起重机的基础上研制的一种新型物料吊运设备。该机运行于3条轨道上，安装于厂房的立柱支撑上，沿着道轨可做纵向运动，同时电动葫芦又可完成沿悬臂的横向运动以及垂直方向的起吊。另外壁行式起重机具有独立的行走轨道，行走在常规桥式起重机之下，它不同于常规的工作岗位旋臂吊，可以同时服务于多个工作岗位，极大的扩展了作业范围，更为有效的利用了厂房空间，对大跨径厂房提供合适的起重机工作区域，使用效果更加理想。
适用于库房，码头，货物作短距离搬运装卸之用，为钢结构厂房或生产流水线提供理想的起重机械，使用安全可靠，转动灵活，从而减轻工人的作业强度，提高生产率。
悬臂起重机分类：
1、定柱式旋臂起重机（BZ形式，如有电动则BZD）
在这种起重机中，按大臂不一样，又分成：
①BZ-L，型钢，箱形大臂
②BZ-KBK，KBK大臂
2、壁式旋臂起重机（BX形式，如有电动则BXD），也就我们所说的墙壁吊
同样按大臂不一样，分成：
①BX-L，型钢，箱形大臂
②BX-KBK，KBK大臂
3、壁行式起重机，这种起重机在我国标准里没有，国外的不少起重机厂家已有生产，效果不错，我们国内也有，比较少。
第一章 壁行式起重机金属结构设计
1.1 壁行式起重机总体设计
壁行式起重机金属结构主要尺寸和连接的确定：
1.1.1大车轮距的确定
垂直滚轮轮距
实际取。
上水平反滚轮轮距
实际取。
下水平反滚轮轮
实际取
1.1.2 悬臂梁尺寸的确定
由于起重量和悬臂长都偏大，故宜选用箱形截面梁。
悬臂梁根部截面的理论高度为：
