1 绪论 1
1.1课题背景及发展趋势 1
2 气门摇臂轴支座加工工艺规程设计 3
2.1零件的分析 3
2.1.1零件的作用 3
2.1.2零件的工艺分析 3
2.2气门摇臂轴支座加工的主要问题和工艺过程设计所应采取的相应措施 4
2.2.1确定毛坯的制造形式 4
2.2.2基面的选择 4
2.2.3确定工艺路线 4
2.2.4机械加工余量、工序尺寸及毛坯尺寸的确定 5
2.2.5确定切削用量 6
2.2.6确定基本工时 17
2.3小结 22
总结 40
参考文献 1
致 谢 22
1 绪论
加工工艺设计是对所学专业知识的一次巩固，是在进行社会实践之前对所学各课程的一次深入的综合性的总复习，也是理论联系实际的训练。

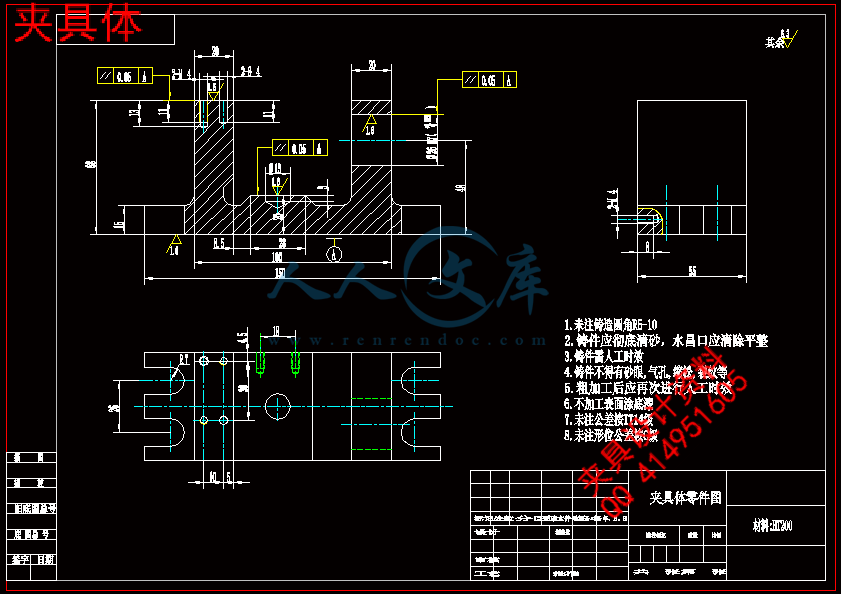

机床夹具已成为机械加工中的重要装备。机床夹具的设计和使用是促进生产发展的重要工艺措施之一。随着我国机械工业生产的不断发展,机床夹具的改进和创造已成为广大机械工人和技术人员在技术革新中的一项重要任务。
1.1课题背景及发展趋势
材料、结构、工艺是产品设计的物质技术基础，一方面，技术制约着设计；另一方面，技术也推动着设计。从设计美学的观点看，技术不仅仅是物质基础还具有其本身的“功能”作用，只要善于应用材料的特性，予以相应的结构形式和适当的加工工艺，就能够创造出实用，美观，经济的产品，即在产品中发挥技术潜在的“功能”。
技术是产品形态发展的先导，新材料，新工艺的出现，必然给产品带来新的结构，新的形态和新的造型风格。材料，加工工艺，结构，产品形象有机地联系在一起的，某个环节的变革，便会引起整个机体的变化。
工业的迅速发展，对产品的品种和生产率提出了愈来愈高的要求，使多品种，对中小批生产作为机械生产的主流，为了适应机械生产的这种发展趋势，必然对
机床夹具提出更高的要求。
2 气门摇臂轴支座加工工艺规程设计
2.1零件的分析
2.1.1零件的作用
题目给出的零件是气门摇臂轴支座。它的主要的作用是用来支承、固定的。要求零件的配合要符合要求。
2.1.2零件的工艺分析
零件的材料为HT200，灰铸铁生产工艺简单，铸造性能优良，但塑性较差、脆性高，为此以下是气门摇臂轴支座需要加工表面以及加工表面的位置要求。现分析如下：

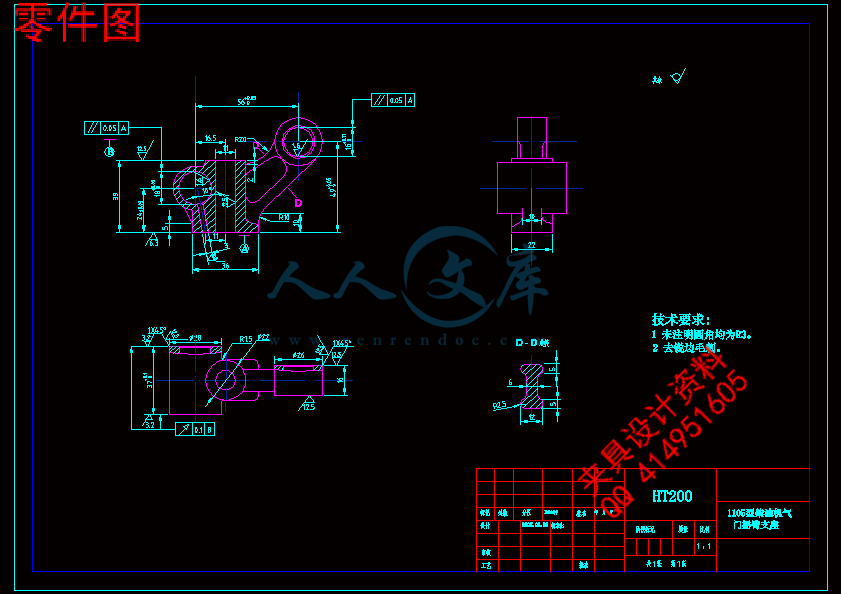

本设计所设计的零件是1105柴油机中摇臂结合部的气门摇臂轴支座，它是柴油机上气门控制系统的一个重要零件。直径为18mm的孔用来装配摇臂轴，轴的两端各安装一进、排气气门摇臂。直径为16mm的孔内装一个减压轴，用于降低汽缸内压力，便于启动柴油机。两孔间距56mm，可以保证减压轴在摇臂上打开气门，实现减压。两孔要求的表面粗糙度和位置精度较高，工作时会和轴相配合工作，起到支撑的作用，直径11的孔用M10的螺杆与汽缸盖相连，直径3的孔用来排油，各部分尺寸零件图中详细标注。
2.2气门摇臂轴支座加工的主要问题和工艺过程设计所应采取的相应措施
2.2.1确定毛坯的制造形式
零件的材料HT200。由于小批生产的水平，而且零件的轮廓尺寸不大，铸造表面质量的要求高，故可采用铸造质量稳定的适合铸造。便于铸造和加工工艺过程，而且还可以提高生产率。
2.2.2基面的选择

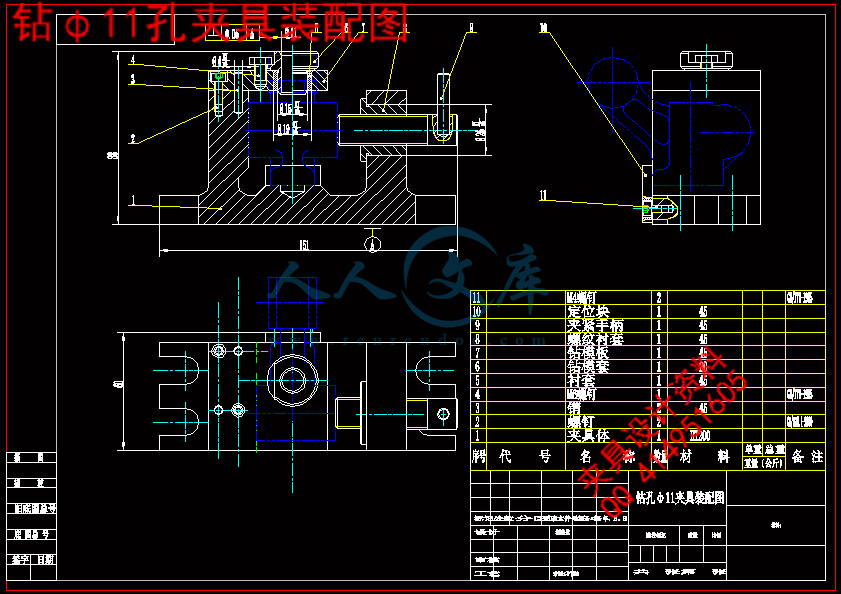

（1）粗基准的选择 对于本零件而言，按照粗基准的选择原则，选择本零件的未加工表面是底表面作为加工的粗基准，可用装夹对肩台进行加紧，利用一个V形块支承28圆的外轮廓作主要定位，以限制z、z、y、y四个自由度。再以一面定位消除x、x两个自由度，达到完全定位,就可加工Φ11的孔。
（2）精基准的选择 主要考虑到基准重合的问题，和便于装夹，采用Φ11的孔下端面作为精基准。
==========================================
